专题 19 家庭电路
题型一：安全用电常识
1．关于家庭电路和安全用电的说法中，下列说法正确的是（ ）
A．正确使用试电笔测量时，人体安全的原因是试电笔与人体之间绝缘
B．空气开关和漏电保护器在家庭电路中起的作用相同
C．用电器的总功率过大是家庭电路中电流过大的原因之一
D．控制电灯的开关要接在零线和灯泡之间

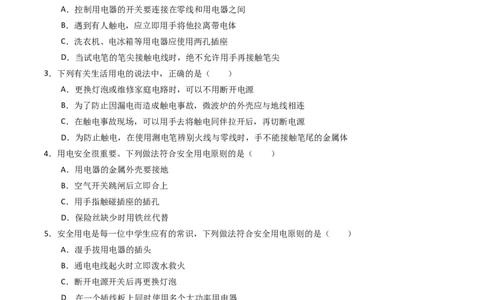

2．关于安全用电，下列说法正确的是（ ）
A．控制用电器的开关要连接在零线和用电器之间
B．遇到有人触电，应立即用手将他拉离带电体
C．洗衣机、电冰箱等用电器应使用两孔插座
D．当试电笔的笔尖接触电线时，绝不允许用手再接触笔尖
3．下列有关生活用电的说法中，正确的是（ ）
A．更换灯泡或维修家庭电路时，可以不用断开电源
B．为了防止因漏电而造成触电事故，微波炉的外壳应与地线相连
C．在触电事故现场，可以用手去将触电同伴拉开后，再切断电源
D．为防止触电，在使用测电笔辨别火线与零线时，手不能接触笔尾的金属体
4．用电安全很重要。下列做法符合安全用电原则的是（ ）
A．用电器的金属外壳要接地
B．空气开关跳闸后立即合上
C．用手指触碰插座的插孔
D．保险丝缺少时用铁丝代替
5．安全用电是每一位中学生应有的常识，下列做法符合安全用电原则的是（ ）
A．湿手拔用电器的插头
B．通电电线起火时立即泼水救火
C．断开电源开关后再更换灯泡
D．在一个插线板上同时使用多个大功率用电器
6．进入21世纪，电气化发展迅速，“安全用电”成为每一位公民的必备素养。下列说法中，符合安全用
电原则的是（ ）
A．在功率较小的电插座上，插入多个大功率用电器
B．更换电灯时未关闭电灯开关
C．电灯开关应接在零线和灯泡之间
D．电脑、电视长时间不使用的情况下应切断电源
7．下列做法符合安全用电要求的是（ ）
A．手机充电器长时间地插在插座上B．断开电源开关后，再更换灯泡
C．使用试电笔时，手直接接触它的笔尖
D．家庭电路保险丝断了，用铁丝代替保险丝
8．在家庭电路中，电灯、电视机、空调等各种用电器之间的连接方式是______，为了防止触电事故的发
生，应该把用电器的开关安装在______（选填“火线”或“零线”）上。如图所示，用螺丝刀形状的试电
笔辨别火线、零线时，正确的使用方式是______（选填“甲”或“乙”）。
9．我国电网以交流供电，频率为______Hz；如图所示的家庭电路中，只闭合开关S ，电冰箱正常工作，
1
保持开关S 闭合，再闭合开关S ，总闸立即跳闸，电冰箱、电视机均不工作，则故障原因是______。
1 2
题型二：家庭电路连接
1．请用笔画线代替导线，将开关和灯泡正确连入家庭电路。
2．如图所示，用笔画线代替导线将电灯和开关接到电路中。
3．请用笔画线代替导线将如图所示的家庭电路连接完整，开关只控制壁灯。4．有一种自动控制的楼道灯，只有光线暗且有声音时，电路接通，灯亮；光线亮时，不论发出多大声音，
灯也不亮；楼道中还有一个三孔插座，且与楼道灯互不影响。请用笔画线代替导线完成电路。
5．用笔画线表示导线，将图中的开关、插座分别接入家庭电路中。
6．请用笔画线表示导线，将图中的三孔插座（插座准备接大功率用电器）接入家庭电路中。
7．请你将某劳动实践基地室内的部分电路连接完整。
8．请用笔画线代替导线，按照安全用电的要求，将图中的电灯、控制电灯的开关及插座接入家庭电路中。9．根据安全用电原则将图中的节能灯和开关接入照明电路。
10．请用笔画线表示导线，将图中的开关、电灯和插座接入家庭电路中．要求：开关控制电灯，插座单独
使用．
11．请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线
很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．
( )
