专题 15 电路分析
题型一：设计电路
1．某物理兴趣小组为医院设计了一个输液自动报警器，它能在药液将要输完时，通过电铃发声报警。该
报警器内部有一可变电阻R，其阻值随管内液体质量减少而减小，通过电铃的电流需要达到一定大小时才
能发声。当输液管内液体质量减少，电表示数也变小（电源电压恒定）。下列几个电路图符合报警要求的
是（ ）
A． B．
C． D．
2．某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体
的减少面减小，通过电铃的电流需要达到一定大小时电铃才能发声，下列几个电路中符合报警要求，且当
输液管内液体越少，电表的示数也越小的是（ ）
A． B．C． D．
3．电动独轮车（如图）是青年人追求时尚的代步工具。当电源开关S 闭合时指示灯亮起，独轮车处于待
1
机状态；当人站在独轮车上时开关S 自动闭合，电动机才能启动，开始运动。下列电路设计符合上述要求
2
的是（ ）
A． B． C． D．
4．手电筒的结构如图所示，按下按键时，电路接通小灯泡发光。该手电筒的电路图，图中正确的是（
）
A． B． C． D．
5．小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁。第一次识别成功时S 闭合，发声器S发
1
出声音，但不开锁；第二次识别成功时S 闭合，有电流通过电动机M，开锁成功。下列电路设计符合要求
2
的是（ ）A． B．
C． D．

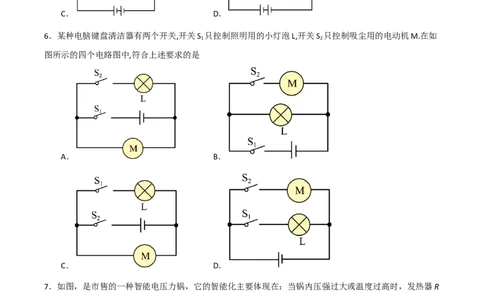

6．某种电脑键盘清洁器有两个开关,开关S 只控制照明用的小灯泡L,开关S 只控制吸尘用的电动机M.在如
1 2
图所示的四个电路图中,符合上述要求的是
A． B．
C． D．
7．如图，是市售的一种智能电压力锅，它的智能化主要体现在：当锅内压强过大或温度过高时，发热器R
都会停止工作。压强过大时开关S 自动断开，温度过高时开关S 自动断开。下列四幅图中，能正确表示这
1 2
一智能化的是（ ）A． B． C． D．

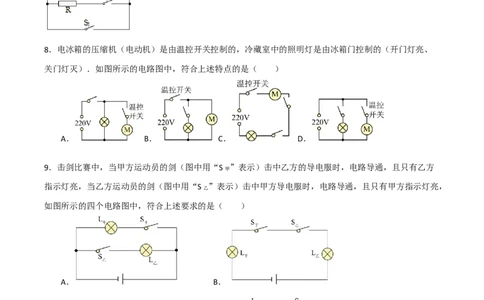

8．电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由冰箱门控制的（开门灯亮、
关门灯灭）．如图所示的电路图中，符合上述特点的是（ ）
A． B． C． D．
9．击剑比赛中，当甲方运动员的剑（图中用“S ”表示）击中乙方的导电服时，电路导通，且只有乙方
甲
指示灯亮，当乙方运动员的剑（图中用“S ”表示）击中甲方导电服时，电路导通，且只有甲方指示灯亮，
乙
如图所示的四个电路图中，符合上述要求的是（ ）
A． B．
C． D．
10．当自动电压力锅压强过大或温度过高时，发热器都会停止工作。压强过大时开关K 自动断开，温度
过压
过高时开关K 自动断开，下列表示K 、K 和锅内发热器的连接图中，正确的是（ ）
过热 过压 过热A． B．
C． D．
题型二：动态电路
1．小刚用图所示电路探究“一段电路中电流跟电阻的关系”。实验过程中，当A、B两点间的电阻由5Ω
更换为10Ω后，为了完成探究，他应该采取的措施是（ ）
A．将变阻器滑片适当向右移动 B．保持变阻器滑片不动
C．将变阻器滑片适当向左移动 D．适当增加电池的节数
2．如图所示电路，电源电压恒定。下列说法正确的是（ ）
A．只闭合K 时电流表示数大于只闭合K 、K 时电流表示数
2 1 3
B．只闭合K 时电压表示数大于只闭合K 、K 时电压表示数
2 1 3
C．只闭合K 、K ，当R 滑片向左移动时，R 的功率逐渐变大
1 3 2 1
D．只闭合K 、K ，当R 滑片向右移动时，电源总功率逐渐变大
1 3 2
3．如图所示，电源电压保持不变，开关S闭合后，把滑动变阻器滑片P向左移动时，电路中电流表示数的变化情况（ ）
A．电流表A 示数变小，电流表A 示数变大
1 2
B．电流表A 示数变大，电流表A 示数变小
1 2
C．电流表A 示数变大，电流表A 示数变大
1 2
D．电流表A 示数变小，电流表A 示数变小
1 2
4．如图所示电路中，变阻器的滑片P从中点向左端移动的过程中，下列说法正确的是（ ）
A．电流表A 示数和电流表A 示数都变大
1 2
B．电流表A 示数和电流表A 示数之差保持不变
2 1
C．电压表V和电流表A 示数之比保持不变
1
D．电压表V示数保持不变，电路总功率变大
5．如图所示电路，闭合开关，灯泡L正常发光，当滑片P向上移动的过程中，下列说法中正确的是
（ ）
A．灯泡L变亮，电流表A 示数变大 B．电压表示数不变，电流表A 示数变大
1 2
C．电流表A 与A 的示数之差不变 D．电压表与电流表A 的示数之比不变
1 2 2
6．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（ ）A．电压表V示数与电流表A 示数比值不变 B．电压表V示数与电流表A 示数比值不变
1 2
C．电流表A 示数变大，电压表V示数不变 D．电流表A 示数变小，电压表V示数变小
2 1
7．如图所示，是科技创新小组的同学们发明的电子握力器的原理图。电源电压不变，L是一个电阻不变的
指示灯，变阻器滑片与手柄A连在一起。使用时，先闭合开关S，再用手握手柄。握力为零时，滑片处于a
端，握力增大时，手柄B固定不动，手柄A向下同步运动，握力越大表盘示数越大。关于握力器下列说法
中正确的是（ ）
A．握力器的表盘应由电压表改装 B．握力为零时，电流表示数最大
C．握力越大指示灯越亮 D．握力越大电路消耗的总功率越小
8．如图所示电路中，电源的电压一定，L 、L 、L 是三个相同的灯泡，当滑动变阻器的滑片P向上滑动时，
1 2 3
下列说法正确的是（ ）
A．灯泡L 变亮 B．灯泡L 变亮
1 2
C．灯泡L 变亮 D．整个电路消耗的电功率变大
3
9．如图所示电路中，电源电压保持不变，R 为定值电阻。闭合开关S，将滑动变阻器R的滑片P向右滑动。
0
下列说法正确的是（ ）A．电流表A示数增大，电压表V 的示数减小 B．电流表A示数增大，电压表V 的示数减小
1 2
C．电流表A示数减小，电压表V 的示数增大 D．电流表A示数减小，电压表V 的示数增大
1 2
10．如图所示电路，电源电压恒为6V，电流表量程为0~0.6A，电压表量程为0~3V，滑动变阻器R规格为
“20Ω 1A”，定值电阻R 的规格为“10Ω 0.5A”。为了保证电路安全，闭合开关后在滑动变阻器滑片移动
0
过程中，下列说法正确的是（ ）
A．变阻器R接入电路阻值变化范围为2Ω~20Ω
B．电流表示数允许变化范围是0.2A~0.5A
C．电路消耗的最小电功率为1.2W
D．电阻R 消耗的最小电功率为0.9W
0
题型三：故障电路
1．如图所示的电路，电源电压恒定不变，闭合开关S后，发现两只灯泡都不亮，电流表示数为零。小明用
一根导线检查电路故障，收集到的数据及相关现象如下表所示，则关于电路中可能存在的故障，下列说法
中正确的是（ ）
导线并联位置 a、b b、c c、d a、c b、d电流表示数/A 0 0 0 0 0
L 发光情况 不亮 不亮 不亮 不亮 亮
1
L 发光情况 不亮 不亮 不亮 不亮 不亮
2
A．灯泡L 和电流表A断路 B．电流表A和灯泡L 断路
1 2
C．只有灯泡L 断路 D．只有灯泡L 断路
1 2
2．如图所示电路中，开关闭合后，两电灯都发光，电表正常工作，一段时间后，由于灯L 短路（灯L 、
1 2
电表不会烧坏），会有下面哪种情况发生（ ）
A．电流表示数变小 B．电压表无示数
C．电压表示数不变 D．电压表示数变大
3．如图所示电路，闭合开关后，小灯泡L 和L 均不发光，电流表指针几乎不动，电压表指针有明显偏转。
1 2
若电路中只有一处故障，则可能是（ ）
A．L 短路 B．L 断路 C．L 短路 D．L 断路
1 1 2 2
4．如图所示的电路，L 和L 是相同的灯泡，闭合开关后，L 发光，L 不发光，电路故障可能是（ ）
1 2 1 2A．L 断路 B．L 开路 C．L 断路 D．电压表短路
1 1 2
5．如图所示，灯L 、L 完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是（
1 2
）
A．灯L 开路 B．灯L 短路 C．灯L 开路 D．灯L 短路
1 1 2 2
6．如图所示，闭合开关S后，两盏灯都不亮，电流表示数为0，电压表指针明显偏转，该电路的故障可能
是（ ）
A．L 灯丝断了 B．L 灯丝断了 C．电流表损坏 D．L 处短路
1 2 2
7．如图所示电路，开关闭合后，两灯都不亮。用一根导线连接ab两点后，两灯仍不亮；再用这根导线连
接b、c两点后，两灯还是不亮；仍然用这根导线连接b、d两点后，灯L 亮而灯L 不亮。假设故障是下列
1 2
中的一个，那么故障是
A．灯L 断路 B．灯L 短路
1 1
C．灯L 断路 D．开关的接线柱处断开
2
8．如图所示的电路中，电源两端的电压保持不变，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法正确的是（ ）
A．电压表V 的示数将变大
1
B．电压表V 的示数将变大
2
C．电压表V 的示数与电流表A的示数之比将变大
2
D．滑动变阻器向右滑动过程中发现V 的示数突然增大，电流表A的示数几乎为零，则可能是滑动变
2
阻器断路
9．如图所示，闭合开关，小灯泡不亮、电流表无示数、电压表有明显的示数。若电路只有一处故障，则
故障可能是（ ）
A．L断路 B．R断路 C．R短路 D．电流表断路
10．如图所示为小明连接的电路，他先检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用
一个电压表分别并联接到ab、bc、ac两点，灯L 、L 均不发光，且电压表无示数，再用电压表并联接到dc
1 2
两点时，灯L 、L 均不发光，但电压表指针有明显偏转，由此判定电路的故障可能是
1 2
A．灯L 断路 B．灯L 断路 C．灯L 短路 D．灯L 短路
1 2 1 2
