专题04 凸透镜成像
题型一：透镜的分类
1．如图所示的四个透镜，属于凸透镜的有______，属于凹透镜的有______（两空均填编号）。

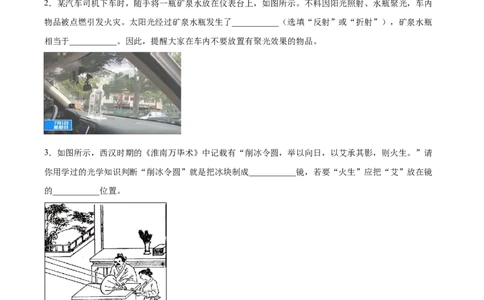

2．某汽车司机下车时，随手将一瓶矿泉水放在仪表台上，如图所示。不料因阳光照射、水瓶聚光，车内
物品被点燃引发火灾。太阳光经过矿泉水瓶发生了___________（选填“反射”或“折射”），矿泉水瓶
相当于___________。因此，提醒大家在车内不要放置有聚光效果的物品。
3．如图所示，西汉时期的《淮南万毕术》中记载有“削冰令圆，举以向日，以艾承其影，则火生。”请
你用学过的光学知识判断“削冰令圆”就是把冰块制成___________镜，若要“火生”应把“艾”放在镜
的___________位置。
4．在踏青活动中，老师提醒同学们不要随意丢弃矿泉水瓶，这是由于下雨时瓶内灌满雨水后，相当于一
个______ （选填“凸透镜”或“凹透镜”），对太阳光有______ （选填“会聚”或“发散"）作用，可能
会引起火灾。
5．凸透镜对光有会聚作用，凹透镜对光有发散作用。正对着太阳光的放大镜能够在另一侧的纸面上形成
一个很小、很亮的光斑，并将纸烤焦。由此可知，放大镜是______透镜。6．在森林中旅游时，导游会提醒你，不要随意丢弃饮料瓶．这是由于下雨时瓶内灌了雨水后，相当于一
个_____（选填“凸透镜”或“凹透镜”），太阳出来后，它对光线有________作用，可能会引起森林火
灾．

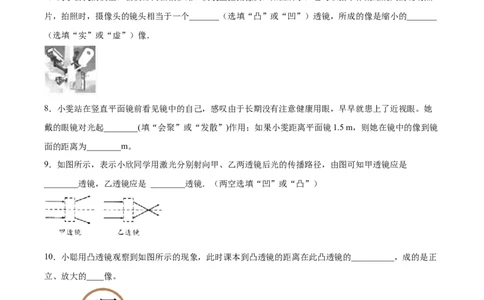

7．为了公民的安全，公安部门在很多路口安装监控摄像头，如图所示，它可以拍下作案嫌疑人的现场照
片，拍照时，摄像头的镜头相当于一个_______（选填“凸”或“凹”）透镜，所成的像是缩小的_______
（选填“实”或“虚”）像．
8．小雯站在竖直平面镜前看见镜中的自己，感叹由于长期没有注意健康用眼，早早就患上了近视眼。她
戴的眼镜对光起________(填“会聚”或“发散”)作用；如果小雯距离平面镜1.5 m，则她在镜中的像到镜
面的距离为________m。
9．如图所示，表示小欣同学用激光分别射向甲、乙两透镜后光的传播路径，由图可知甲透镜应是
________透镜，乙透镜应是 ________透镜．（两空选填“凹”或“凸”）
10．小聪用凸透镜观察到如图所示的现象，此时课本到凸透镜的距离在此凸透镜的__________，成的是正
立、放大的____像。
题型二：探究凸透镜的成像规律
1．在“探究凸透镜成像的规律”实验中，光具座上依次摆放蜡烛、凸透镜和光屏，如图所示，此时烛焰在光屏上恰好成清晰等大的像。下列说法正确的是（ ）
A．凸透镜的焦距为
B．当蜡烛因燃烧逐渐变短，光屏上的像会逐渐向上移动
C．若遮挡凸透镜的一部分，光屏上将得不到完整的像
D．若在蜡烛和凸透镜之间放置一个远视镜，为得到清晰的像光屏应向右移动

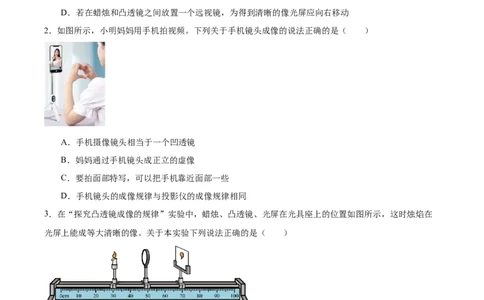

2．如图所示，小明妈妈用手机拍视频。下列关于手机镜头成像的说法正确的是（ ）
A．手机摄像镜头相当于一个凹透镜
B．妈妈通过手机镜头成正立的虚像
C．要拍面部特写，可以把手机靠近面部一些
D．手机镜头的成像规律与投影仪的成像规律相同
3．在“探究凸透镜成像的规律”实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在
光屏上能成等大清晰的像。关于本实验下列说法正确的是（ ）
A．凸透镜的焦距是20cm
B．把蜡烛移至刻度尺10cm处，凸透镜不动，移动光屏，能在光屏上得到清晰的像
C．把蜡烛移至刻度尺32cm处，凸透镜不动，移动光屏，能在光屏上得到清晰的像。这与照相机的成
像原理相同
D．把蜡烛移至刻度尺45cm处，凸透镜不动，移动光屏，会再次在光屏上得到清晰的像
4．（多选）小明利用如图所示的装置探究凸透镜成像的规律。将蜡烛放在凸透镜左侧适当位置，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的像，分别测出物距u和像距v，实验数据如下表。下列说法
正确的是（ ）
实验次数 1 2 3 4 5
物距u/cm 60 30 20 15 12
像距v/cm 12 15 20 30 60

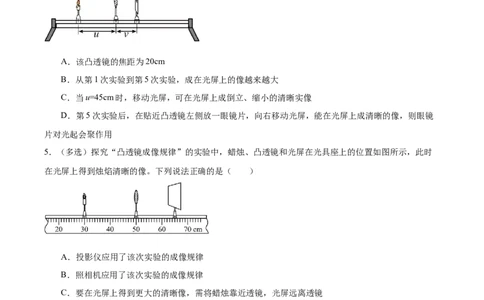

A．该凸透镜的焦距为20cm
B．从第1次实验到第5次实验，成在光屏上的像越来越大
C．当u=45cm时，移动光屏，可在光屏上成倒立、缩小的清晰实像
D．第5次实验后，在贴近凸透镜左侧放一眼镜片，向右移动光屏，能在光屏上成清晰的像，则眼镜
片对光起会聚作用
5．（多选）探究“凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在光具座上的位置如图所示，此时
在光屏上得到烛焰清晰的像。下列说法正确的是（ ）
A．投影仪应用了该次实验的成像规律
B．照相机应用了该次实验的成像规律
C．要在光屏上得到更大的清晰像，需将蜡烛靠近透镜，光屏远离透镜
D．要在光屏上得到更大的清晰像，需将蜡烛靠近透镜，光屏靠近透镜
6．小华做“探究凸透镜成像规律”的实验：（1）在调整蜡烛、凸透镜和光屏高度时，蜡烛_______（选填“需要”或“不需要”）点燃；调整它们高
度的目的是_________；
（2）他用同一凸透镜做了四次实验，如图中甲、乙、丙、丁所示，光屏上均有清晰的像（未画出）。四
次实验中，成缩小像的是_____图（选填“甲”、“乙”、“丙”或“丁”）；由图乙、丙、丁可知，随
着蜡烛向透镜靠近，光屏上像的大小变化情况是_____（选填“变大”或“变小”）；
（3）在图乙所示的实验中，仅将凸透镜换为焦距更小的凸透镜。为在光屏上得到清晰的像，应将光屏
____（选填“靠近”或“远离”）凸透镜移动。
7．小滨同学“探究凸透镜成像的规律”。
（1）如图甲所示，小滨让凸透镜正对平行光，调整凸透镜到光屏的距离，光屏上会出现一个很小、很亮
的光斑，则该凸透镜的焦距f=________cm；
（2）小滨在组装器材时，将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛并调节烛焰、凸透镜、光
屏的中心在同一高度上，目的是让烛焰的像成在_________；
（3）如图乙所示，小滨将凸透镜固定在50cm刻度线处，当蜡烛距凸透镜15cm时，移动光屏，可在光屏
上得到一个倒立、________（选填“缩小”、“等大”或“放大”）的实像，利用该成像规律制成的光学
仪器是________（选填“照相机”、“投影仪”或“放大镜”）。此时，若在凸透镜与光屏之间放置一远
视镜片，要在光屏上成清晰的像，光屏应向________（选“左”、“右” ）移动；
（4）小滨在实验过程中，光屏上得到清晰的像，突然，一只飞虫落到了凸透镜表面上，则光屏上出现
________。A．飞虫的像 B．飞虫的影子 C．仍是烛焰的像
18．为进一步探究光的反射和折射现象，小明根据老师的要求认真完成了下列实验。
（1）为了证明在光的反射过程中光路是可逆的，如图所示，小明已完成了实验步骤①②；
①在水平白纸板上画一条直线PQ，做ON垂直PQ于O点，画一条斜线AO；
②沿PQ放置平面镜，让一束光沿AO射向平面镜，在反射光线经过处标上一点B；
接下来应该让入射光线沿___________，若反射光线沿___________方向射出，说明光路是可逆的；
（2）如图所示，一束白光通过三棱镜后，在白屏上形成一条彩色的光带。据此可判断：红光和紫光以相
同的入射角射向同一块玻璃砖，红光的折射角___________紫光的折射角（填“大于”、“小于”或“等
于”）；
（3）在“探究凸透镜成像的规律”时，记录的实验数据如下表：
像与物距的关系 凸透镜的焦距
像的性质
物距与焦距的关
物距 像距
系
虚实 大小 正倒
30 实像 缩小 倒立 15
20 实像 等大 倒立 2015 实像 放大 倒立
5 虚像 放大 正立
由上表数据可知，凸透镜成实像的条件是___________；成虚像的条件是___________。根据光路是可逆的
这一特点可知，当物距 时，像距 ___________ ；
（4）请写出一种测量凸透镜焦距的方法：___________，并简要说明主要操作步骤：___________。
9．在“探究凸透镜成像规律”的实验中：
（1）为了探究蜡烛的烛焰能否在光屏上成实像，应该把凸透镜放在如图甲所示的______（选填
“A”、“B”或“C”）处。为了使像成在光屏中央，应调整烛焰、凸透镜和光屏，使它们的中心在______；
（2）下表是小雨设计的实验表格，请你在表格中横线处补全缺少的项目，小雨用焦距为 的凸透镜做
实验，蜡烛放到较远处，调整光屏到凸透镜的距离，直到烛焰在光屏上成清晰的实像，观察像的性质，同
时测出此时物距和像距，把蜡烛向凸透镜移近一些，重复以上操作。把实验测出的数据和成像的性质填入
表中；
像的性质
物距
像距
虚实 大小 ______
30 实 缩小 15
20 实 等大 20
15 实 放大 30
（3）通过分析表中数据，可以得到规律：凸透镜成实像时，物距变小，像距______（选填“变大”、
“变小”或“不变”）；
（4）小雨换用如图乙所示焦距不同的A、B两个凸透镜中的一个再进行实验，当物距为 时，移动光
屏在光屏上得到清晰的像，测出像距为 ，结合上表的实验数据，可以判断出小雨这次实验用的是
______（选填“A”或“B”）透镜；（5）凸透镜成像利用了光的折射，生活中存在由于光的折射而产生“错觉”的现象，如泳池水看起来变
浅了，所以不能贸然下水，以免发生危险。如图丙所示，人眼在B点看到水中A点的像在 点处，请完成
人眼在B点看到A点的像的光路图______。
10．在“探究凸透镜成像规律”的实验中。
（1）一束平行于主光轴的光线经凸透镜后，在光屏上形成一个最小、最亮的光斑，如图甲所示，则该透
镜的焦距为__________ ；
（2）调节各元件位置如图乙所示，可在光屏上得到一个清晰、倒立、__________（选填“放大”、“缩
小”或“等大”）的实像；
（3）保持透镜和蜡烛位置不变，在蜡烛和透镜之间加一个近视镜片，观察到光屏上的像变模糊，若使光
屏上的像再次清晰，可将光屏向__________（选填“左”或“右”）移动。
