专题 15 电路分析
题型一：设计电路

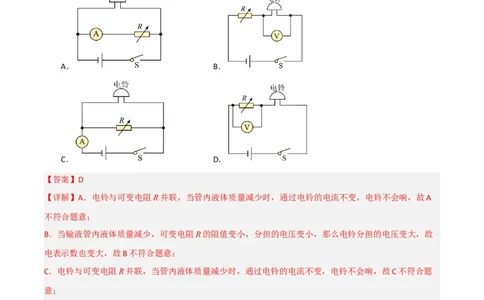

1．某物理兴趣小组为医院设计了一个输液自动报警器，它能在药液将要输完时，通过电铃发声报警。该
报警器内部有一可变电阻R，其阻值随管内液体质量减少而减小，通过电铃的电流需要达到一定大小时才
能发声。当输液管内液体质量减少，电表示数也变小（电源电压恒定）。下列几个电路图符合报警要求的
是（ ）
A． B．
C． D．
【答案】D
【详解】A．电铃与可变电阻R并联，当管内液体质量减少时，通过电铃的电流不变，电铃不会响，故A
不符合题意；
B．当输液管内液体质量减少，可变电阻R的阻值变小，分担的电压变小，那么电铃分担的电压变大，故
电表示数也变大，故B不符合题意；
C．电铃与可变电阻R并联，当管内液体质量减少时，通过电铃的电流不变，电铃不会响，故C不符合题
意；
D．当输液管内液体质量减少，可变电阻R的阻值变小，分担的电压变小，电表示数也变小，可变电阻R
的阻值变小，电流变大，达到一定程度，电铃会响，故D符合题意。
故选D。

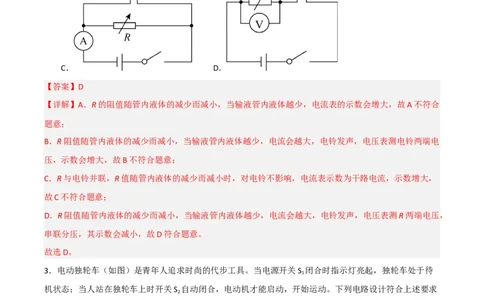

2．某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体
的减少面减小，通过电铃的电流需要达到一定大小时电铃才能发声，下列几个电路中符合报警要求，且当
输液管内液体越少，电表的示数也越小的是（ ）A． B．
C． D．
【答案】D
【详解】A．R的阻值随管内液体的减少而减小，当输液管内液体越少，电流表的示数会增大，故A不符合
题意；
B．R阻值随管内液体的减少而减小，当输液管内液体越少，电流会越大，电铃发声，电压表测电铃两端电
压，示数会增大，故B不符合题意；
C．R与电铃并联，R值随管内液体的减少而减小时，对电铃不影响，电流表示数为干路电流，示数增大，
故C不符合题意；
D．R阻值随管内液体的减少而减小，当输液管内液体越少，电流会越大，电铃发声，电压表测R两端电压，
串联分压，其示数会减小，故D符合题意。
故选D。
3．电动独轮车（如图）是青年人追求时尚的代步工具。当电源开关S 闭合时指示灯亮起，独轮车处于待
1
机状态；当人站在独轮车上时开关S 自动闭合，电动机才能启动，开始运动。下列电路设计符合上述要求
2
的是（ ）A． B． C． D．
【答案】A
【详解】由题意可知，电动机和指示灯可以互不影响地工作，所以电动机和指示灯并联在电路中。
A．由电路图可知，当电源开关S 闭合时指示灯亮起，再当人站在独轮车上时开关S 自动闭合，电动机才
1 2
能启动，故A符合题意；
B．由电路图可知，指示灯和电动机串联，只有两开关均闭合时，指示灯和电动机才工作，否则均不工作，
故B不符合题意；
C．由电路图可知，当电源开关S 闭合时电动机工作，再当人站在独轮车上时开关S 自动闭合，指示灯才
1 2
亮起，故C不符合题意；
D．由电路图可知，两开关均闭合时会造成电源短路，故D不符合题意。
故选A。

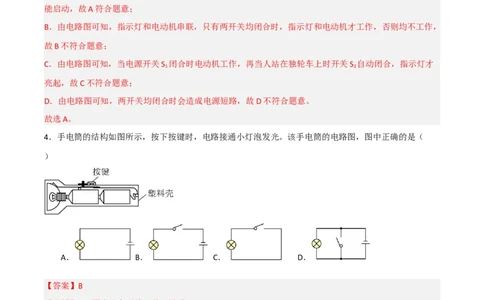

4．手电筒的结构如图所示，按下按键时，电路接通小灯泡发光。该手电筒的电路图，图中正确的是（
）
A． B． C． D．
【答案】B
【详解】A．图中没有开关，故A错误；
B．图中有电源、开关和小灯泡，闭合开关，小灯泡发光，故B正确；
C．图中没有电源，故C错误；
D．闭合开关后，小灯泡被短路，灯泡不亮，故D错误。
故选B。

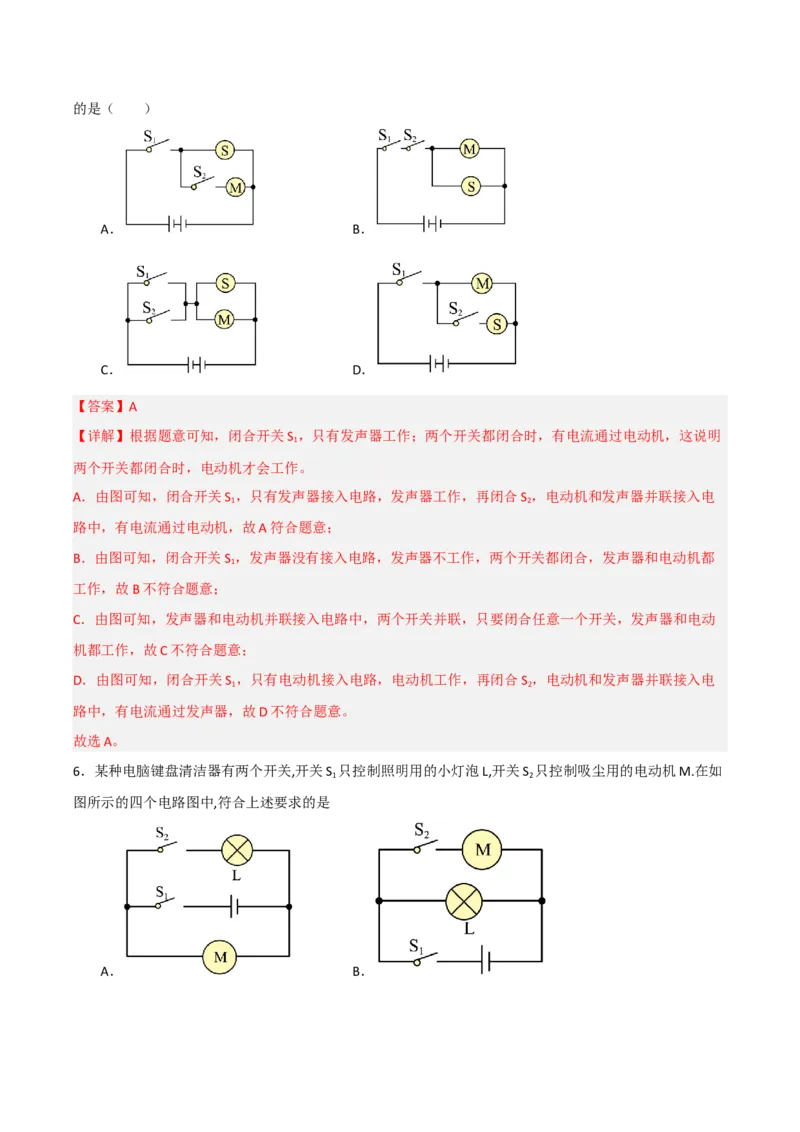

5．小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁。第一次识别成功时S 闭合，发声器S发
1
出声音，但不开锁；第二次识别成功时S 闭合，有电流通过电动机M，开锁成功。下列电路设计符合要求
2的是（ ）
A． B．
C． D．
【答案】A

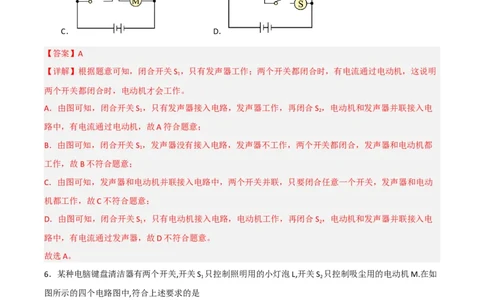

【详解】根据题意可知，闭合开关S ，只有发声器工作；两个开关都闭合时，有电流通过电动机，这说明
1
两个开关都闭合时，电动机才会工作。
A．由图可知，闭合开关S ，只有发声器接入电路，发声器工作，再闭合S ，电动机和发声器并联接入电
1 2
路中，有电流通过电动机，故A符合题意；
B．由图可知，闭合开关S ，发声器没有接入电路，发声器不工作，两个开关都闭合，发声器和电动机都
1
工作，故B不符合题意；
C．由图可知，发声器和电动机并联接入电路中，两个开关并联，只要闭合任意一个开关，发声器和电动
机都工作，故C不符合题意；
D．由图可知，闭合开关S ，只有电动机接入电路，电动机工作，再闭合S ，电动机和发声器并联接入电
1 2
路中，有电流通过发声器，故D不符合题意。
故选A。
6．某种电脑键盘清洁器有两个开关,开关S 只控制照明用的小灯泡L,开关S 只控制吸尘用的电动机M.在如
1 2
图所示的四个电路图中,符合上述要求的是
A． B．C． D．
【答案】D
【详解】A．开关 为总开关，控制小灯泡和电动机，开关 只控制小灯泡，故A项错误;
B．开关 为总开关，控制小灯泡和电动机，开关 只控制电动机，故B项错误;
C．开关 为总开关，控制小灯泡和电动机，开关 只控制小灯泡，故C项错误;
D．开关 只控制小灯泡，开关 只控制吸尘用的电动机，二者互不影响，故D项正确．
7．如图，是市售的一种智能电压力锅，它的智能化主要体现在：当锅内压强过大或温度过高时，发热器R
都会停止工作。压强过大时开关S 自动断开，温度过高时开关S 自动断开。下列四幅图中，能正确表示这
1 2
一智能化的是（ ）
A． B． C． D．
【答案】B【详解】由题意可知，当温度过高时，过热开关断开，电热丝不能工作；当锅内压强过大时，过压开关断
开，电热丝也不能工作。即任一开关断开都能使发热器停止工作，两个开关不能独立工作，即为串联。
故选B。
8．电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由冰箱门控制的（开门灯亮、
关门灯灭）．如图所示的电路图中，符合上述特点的是（ ）
A． B． C． D．
【答案】D
【详解】由题意可知：灯和压缩机是并联关系，且各自的支路有一个开关控制，干路上没有开关．
结合选项可知：D符合题意，ABC不符合题意．
9．击剑比赛中，当甲方运动员的剑（图中用“S ”表示）击中乙方的导电服时，电路导通，且只有乙方
甲
指示灯亮，当乙方运动员的剑（图中用“S ”表示）击中甲方导电服时，电路导通，且只有甲方指示灯亮，
乙
如图所示的四个电路图中，符合上述要求的是（ ）
A． B．
C． D．
【答案】D
【详解】由于当甲方击中乙方的导电服时电路接通，则S 与乙方指示灯串联，当乙方击中甲方的导电服
甲
时电路接通，则S 与甲方指示灯串联，由于它们互不影响，则两支路并联；所以，S 与乙方指示灯串联，
乙 甲
S 与甲方指示灯串联，两支路并联在电源两端，故ABC不符合题意，D符合题意。
乙
故选D。
10．当自动电压力锅压强过大或温度过高时，发热器都会停止工作。压强过大时开关K 自动断开，温度
过压过高时开关K 自动断开，下列表示K 、K 和锅内发热器的连接图中，正确的是（ ）
过热 过压 过热
A． B．
C． D．
【答案】A
【详解】由题意可知，当温度过高时，过热开关断开，电热丝不能工作；当锅内压强过大时，过压开关断
开，电热丝也不能工作，即两个开关必须都闭合电热丝才能工作，两个开关与电热丝三者应为串联。故A
符合题意；BCD不符合题意。
故选A。
题型二：动态电路
1．小刚用图所示电路探究“一段电路中电流跟电阻的关系”。实验过程中，当A、B两点间的电阻由5Ω
更换为10Ω后，为了完成探究，他应该采取的措施是（ ）
A．将变阻器滑片适当向右移动
B．保持变阻器滑片不动
C．将变阻器滑片适当向左移动
D．适当增加电池的节数
【答案】A
【详解】ABC．当A、B两点间的电阻由5Ω更换为10Ω后，电路中的总电阻变大，由 可知，电路中的电流变小，由 可知，滑片不动时，变阻器两端电压变小，因串联电路中总电压等于各串联部分电
压之和，所以，定值电阻两端的电压变大，因探究“一段电路中电流跟电阻的关系”时，应控制电阻两端
电压不变，所以，应调节滑动变阻器的滑片增大接入电路中的电阻，减小电路中的电流，即将变阻器滑片
适当向右移动，故A符合题意，BC不符合题意；
D．在电池节数不变，A、B两点间的电阻由5Ω更换为10Ω时，电压表的示数已经增大了，若适当增加电
池的节数，滑片不动时，增加电池的节数，会使电阻两端的电压更大，故D不符合题意。
故选A。
2．如图所示电路，电源电压恒定。下列说法正确的是（ ）
A．只闭合K 时电流表示数大于只闭合K 、K 时电流表示数
2 1 3
B．只闭合K 时电压表示数大于只闭合K 、K 时电压表示数
2 1 3
C．只闭合K 、K ，当R 滑片向左移动时，R 的功率逐渐变大
1 3 2 1
D．只闭合K 、K ，当R 滑片向右移动时，电源总功率逐渐变大
1 3 2
【答案】D
【详解】AB．只闭合K 时，电路为R 与R 的串联电路，电压表测量定值电阻两端的电压，电流表测量电
2 1 2
路中的电流；只闭合K 、K 时，电路为R 与R 的并联电路，电流表测量干路中的电流，电压表测量电源电
1 3 1 2
压；根据串联电路的电压规律可知，电压表示数会变大；根据并联电路的电流规律可知，电流表示数变大，
故AB错误；
C．只闭合K 、K ，当R 滑片向左移动时，根据并联电路各支路互不影响可知，R 的功率不变，故C错误；
1 3 2 1
D．只闭合K 、K ，当R 滑片向右移动时，滑动变阻器接入电路的电阻变小，通过滑动变阻器的电流变大；
1 3 2
由于并联电路互不影响，通过定值电阻的电流不变，所以干路中的电流变大，根据 可知，电源总功
率逐渐变大，故D正确。
故选D。
3．如图所示，电源电压保持不变，开关S闭合后，把滑动变阻器滑片P向左移动时，电路中电流表示数的
变化情况（ ）A．电流表A 示数变小，电流表A 示数变大
1 2
B．电流表A 示数变大，电流表A 示数变小
1 2
C．电流表A 示数变大，电流表A 示数变大
1 2
D．电流表A 示数变小，电流表A 示数变小
1 2
【答案】C
【详解】开关S闭合后，电阻R与滑动变阻器并联，电流表A 测干路电流，电流表A 测通过滑动变阻器的
1 2
电流，把滑动变阻器滑片P向左移动时，滑动变阻器接入电路的阻值变小，由 可知，通过滑动变阻
器的电流变大，即电流表A 示数变大，由于并联电路中各用电器独立工作，互不影响，所以流过电阻R的
2
电流不变，并联电路中干路电流等于各支路电流之和，所以电流表A 示数变大。故C符合题意，ABD不符
1
合题意。
故选C。
4．如图所示电路中，变阻器的滑片P从中点向左端移动的过程中，下列说法正确的是（ ）
A．电流表A 示数和电流表A 示数都变大
1 2
B．电流表A 示数和电流表A 示数之差保持不变
2 1
C．电压表V和电流表A 示数之比保持不变
1
D．电压表V示数保持不变，电路总功率变大
【答案】C
【详解】由电路图可知，滑动变阻器与定值电阻并联，电压表与电源并联，A 串联在干路上，测量电路的总电流，A 与定值
2 1
电阻R 串联，测量定值电阻R 的电流；
1 1A．当开关S闭合，滑动变阻器的滑片P从中点向左移动的过程中，滑动变阻器接入电路的电阻变大，由 可知，通过
滑动变阻器的电流减小；而电压表测量电源电压，因此电压表示数不变；由于并联电路中，各支路互不影响，因此通过定值
电阻的电流不变，即电流表A 示数不变，而干路电流等于各支路电流之和，因此电流表A 示数变小；故A错误；
1 2
B．电流表A 示数和电流表A 示数之差就是通过滑动变阻器的电流，所以电流表A 示数和电流表A 示数之差减小，故B错
2 1 2 1
误；
C．电压表V示数不变，电流表A 示数不变，则它们之比保持不变，故C正确；
1
D．电源电压不变，干路电流减小，根据P=UI可知，电路总功率变小。故D错误。
故选C。
5．如图所示电路，闭合开关，灯泡L正常发光，当滑片P向上移动的过程中，下列说法中正确的是
（ ）
A．灯泡L变亮，电流表A 示数变大 B．电压表示数不变，电流表A 示数变大
1 2
C．电流表A 与A 的示数之差不变 D．电压表与电流表A 的示数之比不变
1 2 2
【答案】C
【详解】由电路图可知，灯泡L与滑动变阻器R并联，电流表A 测干路电流，电流表A 测变阻器R支路的电流，电压表测
1 2
电源两端的电压。
因电源的电压不变，所以，电压表的示数不变；
因并联电路中各支路独立工作、互不影响，滑片移动时，则灯泡的亮暗不变，通过灯泡的电流大小不变；
当滑片P向上移动的过程中，变阻器接入电路中的电阻变大，根据 可知，即电流表A 的示数变小；
2
因并联电路中，干路电流等于各支路电流之和，所以，干路电流变小，电流表A 的示数变小，电流表A 与A 的示数之差为
1 1 2
通过灯泡的电流，所以，电流表A 与A 的示数之差不变；
1 2
由电压表的示数不变和电流表A 的示数变小，根据 可知，电压表与电流表A 的示数之比变大；
2 2
故ABD错误，C正确。
故选C。
6．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（ ）A．电压表V示数与电流表A 示数比值不变 B．电压表V示数与电流表A 示数比值不变
1 2
C．电流表A 示数变大，电压表V示数不变 D．电流表A 示数变小，电压表V示数变小
2 1
【答案】A
【详解】AD．由电路图可知，R 与R 并联，电流表A 测R 支路的电流，电流表A 测干路电流，电压表测
1 2 1 1 2
电源两端的电压。因电源电压不变，所以滑片移动时电压表V的示数不变；因并联电路中各支路独立工作、
互不影响，所以滑片移动时通过R 的电流不变，即电流表A 的示数不变，则电压表V示数与电流表A 示
1 1 1
数比值不变，故A符合题意，D不符合题意；
BC．当滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，由 可得，通过R 的电流变小，因
2
并联电路中干路电流等于各支路电流之和，所以干路电流变小，即电流表A 的示数变小；则电压表V示数
2
与电流表A 示数比值变大，故BC不符合题意。
2
故选A。
7．如图所示，是科技创新小组的同学们发明的电子握力器的原理图。电源电压不变，L是一个电阻不变的
指示灯，变阻器滑片与手柄A连在一起。使用时，先闭合开关S，再用手握手柄。握力为零时，滑片处于a
端，握力增大时，手柄B固定不动，手柄A向下同步运动，握力越大表盘示数越大。关于握力器下列说法
中正确的是（ ）
A．握力器的表盘应由电压表改装 B．握力为零时，电流表示数最大
C．握力越大指示灯越亮 D．握力越大电路消耗的总功率越小
【答案】C
【详解】由图可知，灯泡与变阻器串联接入电路中，电压表测量变阻器两端的电压，电流表测量电路中的
电流。A．握力越大，滑动变阻器接入电路电阻越小，电路的总电阻越小，由 可知，电路中的电流越大，电
流表的示数越大，由串联分压可知电压表的示数越小，握力越大表盘示数越大，所以握力器的表盘应由电
流表改装，故A错误；
B．握力为零时，滑动变阻器接入电路电阻最大，电路的总电阻最大，由 可知，电路中的电流最小，
电流表的示数最小，故B错误；
C．由A可知，握力越大，电路中的电流越大，由P=I2R可知，灯泡的实际功率变大，灯泡变亮，故C正确；
D．由A可知，握力越大，电路中的电流越大，由P=UI可知，电路消耗的总功率越大，故D错误。
故选C。
8．如图所示电路中，电源的电压一定，L 、L 、L 是三个相同的灯泡，当滑动变阻器的滑片P向上滑动时，
1 2 3
下列说法正确的是（ ）
A．灯泡L 变亮 B．灯泡L 变亮
1 2
C．灯泡L 变亮 D．整个电路消耗的电功率变大
3
【答案】B
【详解】C．由图可知，L 与滑动变阻器串联后与L 并联，再与L 串联。当滑动变阻器的滑片P向上滑动时，
3 2 1
滑动变阻器接入电路的阻值增大，由欧姆定律得知，通过滑动变阻器的电流减小，故灯泡L 变暗，故C错
3
误；
AB．滑动变阻器的电阻变大，则滑动变阻器与L 的总电阻变大，故灯泡L 、滑动变阻器、L 这个整体的电
3 2 3
阻变大；根据串联电路的电压规律可知，其分担的电压变大；灯泡L 分担的电压减小，根据公式 可
1
知，灯泡L 变暗，灯泡L 变亮，故A错误，B正确；
1 2
D．由于总电阻变大，由欧姆定律可知电路的总电流减小，根据公式P=UI可知，电路的总功率减小，故D
错误。
故选B。
9．如图所示电路中，电源电压保持不变，R 为定值电阻。闭合开关S，将滑动变阻器R的滑片P向右滑动。
0下列说法正确的是（ ）
A．电流表A示数增大，电压表V 的示数减小 B．电流表A示数增大，电压表V 的示数减小
1 2
C．电流表A示数减小，电压表V 的示数增大 D．电流表A示数减小，电压表V 的示数增大
1 2
【答案】D
【详解】闭合开关S后，滑动变阻器R与电阻R 串联，电压表V 测量电源电压，电压表V 测量滑动变阻
0 1 2
器两端的电压，电流表测量电路中的电流；电源电压不变，则电压表V 示数不变；将滑动变阻器R的滑片
1
P向右滑动，滑动变阻器接入电路的电阻变大，电路的总电阻变大，根据 可知，电路中的电流变小，
电流表A示数变小；根据U=IR可知，电阻R 两端的电压变小，根据串联电路的电压规律可知，滑动变阻
0
器两端的电压变大，所以电压表V 示数变大，故D符合题意，ABC不符合题意。
2
故选D。
10．如图所示电路，电源电压恒为6V，电流表量程为0~0.6A，电压表量程为0~3V，滑动变阻器R规格为
“20Ω 1A”，定值电阻R 的规格为“10Ω 0.5A”。为了保证电路安全，闭合开关后在滑动变阻器滑片移动
0
过程中，下列说法正确的是（ ）
A．变阻器R接入电路阻值变化范围为2Ω~20Ω
B．电流表示数允许变化范围是0.2A~0.5A
C．电路消耗的最小电功率为1.2W
D．电阻R 消耗的最小电功率为0.9W
0
【答案】D【详解】A．定值电阻与变阻器串联，电压表测变阻器的电压，电流表测电路的电流。因为电压表量程为
0~3V，当电压表示数3V时，定值电阻R 分担电压
0
电路中电流为
可求出滑动变阻器接入电路中最大阻值为
故A错误；
B．定值电阻R 的规格为“10Ω 0.5A”，所以电路中最大电流为0.5A，当滑动变阻器接入电路中最大阻值为
0
10Ω时，电路中电流最小为
故B错误；
C．电路中电流最小为0.3A时，电路消耗的电功率最小为
故C错误；
D．电路中电流最小为0.3A时，电阻R 消耗的最小电功率
0
故D正确。
故选D。
题型三：故障电路
1．如图所示的电路，电源电压恒定不变，闭合开关S后，发现两只灯泡都不亮，电流表示数为零。小明用
一根导线检查电路故障，收集到的数据及相关现象如下表所示，则关于电路中可能存在的故障，下列说法
中正确的是（ ）导线并联位置 a、b b、c c、d a、c b、d
电流表示数/A 0 0 0 0 0
L 发光情况 不亮 不亮 不亮 不亮 亮
1
L 发光情况 不亮 不亮 不亮 不亮 不亮
2
A．灯泡L 和电流表A断路 B．电流表A和灯泡L 断路
1 2
C．只有灯泡L 断路 D．只有灯泡L 断路
1 2
【答案】B
【详解】闭合开关S后，发现两只灯泡都不亮，电流表示数为零，说明电路存在断路；由上表的情况可知
断路点不单独发生在在a、b；b、c；c、d；a、c间；而是在b、d之间，故应是电流表A和灯泡L 断路，
2
故B正确，ACD错误；
故选B。
2．如图所示电路中，开关闭合后，两电灯都发光，电表正常工作，一段时间后，由于灯L 短路（灯L 、
1 2
电表不会烧坏），会有下面哪种情况发生（ ）
A．电流表示数变小 B．电压表无示数
C．电压表示数不变 D．电压表示数变大
【答案】B
【详解】分析电路，灯L 、L 串联接入电路，电流表测该电路电流，电压表测L 两端电压。灯L 短路，电
1 2 1 1
路中只有L 接入电路，电路总电阻变小，电源电压不变，由欧姆定律可知，电路电流变大，电流表示数变
2大；灯L 短路，电压表也被短路，故电压表示数为零。故A、C、D错误；B正确。
1
故选B。
3．如图所示电路，闭合开关后，小灯泡L 和L 均不发光，电流表指针几乎不动，电压表指针有明显偏转。
1 2
若电路中只有一处故障，则可能是（ ）
A．L 短路 B．L 断路 C．L 短路 D．L 断路
1 1 2 2
【答案】D
【详解】两灯串联，电流表测电流，电压表测L 电压，闭合开关后，小灯泡L 和L 均不发光，电流表指针
2 1 2
几乎不动，可能发生断路，电压表指针有明显偏转，说明电压表和电源连接，可能是L 断路，故ABC不符
2
合题意，D符合题意。
故选D。
4．如图所示的电路，L 和L 是相同的灯泡，闭合开关后，L 发光，L 不发光，电路故障可能是（ ）
1 2 1 2
A．L 断路 B．L 开路 C．L 断路 D．电压表短路
1 1 2
【答案】D
【详解】读图发现L 、L 串联，L 发光，L 不发光，推知不可能是电路某处断路（串联电路两灯同时亮同时
1 2 1 2
灭），L 不发光可能是L 短路或并联在L 两端的电压表短路，故ABC不符合题意，D符合题意。
2 2 2
故选D。
5．如图所示，灯L 、L 完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是（
1 2
）A．灯L 开路 B．灯L 短路 C．灯L 开路 D．灯L 短路
1 1 2 2
【答案】C
【详解】A．若L 开路，只有L 发光，电流表、电压表都有示数，故A不符合题意；
1 2
B．若灯L 短路，L 也同时被短路，两灯都不发光，两电表也都无示数，故B不符合题意；
1 2
C．若L 开路，灯L 发光，电流表无示数，电压表有示数，故C符合题意；
2 1
D．若L 短路，灯L 也同时被短路，两灯都不发光，故D不符合题意。
2 1
故选C。
6．如图所示，闭合开关S后，两盏灯都不亮，电流表示数为0，电压表指针明显偏转，该电路的故障可能
是（ ）
A．L 灯丝断了 B．L 灯丝断了 C．电流表损坏 D．L 处短路
1 2 2
【答案】B
【详解】A．若L 灯丝断了，不能形成闭合回路，电路中没有电流，所以两个灯都不亮，电流表和电压表
1
均无示数，故A不符合题意；
B．若L 灯丝断了，L 不亮，此时电压表和L 及电流表串联，因为电压表的电阻很大，所以电路中的电流
2 2 1
很小，所以L 不亮，电流表无示数，电压表测电源电压，所以电压表指针有明显偏转，故B符合题意；
1
C．电流表损坏，不能形成闭合回路，电路中没有电流，所以两个灯都不亮，电流表和电压表均无示数，
故C不符合题意；
D．若L 处短路，L 不亮，此时电压表也被短路，所以电压表无示数，有电流经过L 和电流表，所以L 亮，
2 2 1 1
电流表有示数，故D不符合题意。
故选B。
7．如图所示电路，开关闭合后，两灯都不亮。用一根导线连接ab两点后，两灯仍不亮；再用这根导线连接b、c两点后，两灯还是不亮；仍然用这根导线连接b、d两点后，灯L 亮而灯L 不亮。假设故障是下列
1 2
中的一个，那么故障是
A．灯L 断路 B．灯L 短路
1 1
C．灯L 断路 D．开关的接线柱处断开
2
【答案】D
【详解】如图所示电路为串联电路，开关闭合后，两灯都不亮，故障为断路，用一根导线连接ab两点后，
两灯仍不亮；再用这根导线连接b、c两点后，两灯还是不亮；说明断点不在ab、bc之间。仍然用这根导
线连接b、d两点后，灯L 亮而灯L 不亮，说明开关处断路。
1 2
故选D。
8．如图所示的电路中，电源两端的电压保持不变，闭合开关S后，将滑动变阻器的滑片P向右移动，下列
说法正确的是（ ）
A．电压表V 的示数将变大
1
B．电压表V 的示数将变大
2
C．电压表V 的示数与电流表A的示数之比将变大
2
D．滑动变阻器向右滑动过程中发现V 的示数突然增大，电流表A的示数几乎为零，则可能是滑动变
2
阻器断路
【答案】D
【详解】A．由电路图知，闭合开关后，定值电阻与滑动变阻器串联，电压表V 测电源电压，V 测变阻器
1 2
的电压，滑片向右滑动的过程中，电源电压不变，所以电压表V 的示数将不变，故A错误；
1
B．滑片向右移动时，变阻器接入电路的电阻变小，据串联电路的电压特点，变阻器分去的电压变小，那
么电压表V 的示数变小，故B错误；
2
C．电压表V 的示数与电流表A的示数之比为变阻器接入电路的阻值，所以两表示数之比变小，故C错误；
2D．变阻器滑片向右滑动过程中，电流表示数几乎为零则电路中可能出现断路，而V 的示数突然增大，说
2
明V 与电源是接通的，且此时电压表测的是电源电压，所以电路中出现的故障可能是变阻器断路了，故D
2
正确。
故选D。
9．如图所示，闭合开关，小灯泡不亮、电流表无示数、电压表有明显的示数。若电路只有一处故障，则
故障可能是（ ）
A．L断路 B．R断路 C．R短路 D．电流表断路
【答案】B
【分析】闭合开关后，发现小灯泡不亮，电流表无示数，电压表有示数，说明电路出现断路，并且电压表
能与电源相通，据此分析故障所在。
【详解】根据电路图可知，R与L串联，电压表测量R两端电压，电流表测量电路中的电流；当闭合开关
后，灯泡不亮，并且电流表无示数，说明电路发生了断路，而电压表有示数，说明电压表能与电源相通，
故R断路。
故选B。
【点评】用电压表判断故障时，若电压表有读数，可能是所并联的地方开路或其他地方短路了，若电压表
没有读数，则可能是所并联的地方短路或其他地方开路了。
10．如图所示为小明连接的电路，他先检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用
一个电压表分别并联接到ab、bc、ac两点，灯L 、L 均不发光，且电压表无示数，再用电压表并联接到dc
1 2
两点时，灯L 、L 均不发光，但电压表指针有明显偏转，由此判定电路的故障可能是
1 2
A．灯L 断路 B．灯L 断路 C．灯L 短路 D．灯L 短路
1 2 1 2
【答案】B【详解】由题意可知，并联接到ab、bc、ac两点，灯L 、L 均不发光，不能是短路，且电压表无示数，说
1 2
明ac外的电路有断路；再连接到dc两点之间，灯L 、L 均不发光，不能是短路，但电压表指针有明显偏转，
1 2
说明有微弱电流从电源正极经过电压表再经过L 回到电源负极，说明与电压表并联的部分断路，即是灯L
1 2
断路．故ACD错误，B正确．
