电与磁
题型一：电路连接
1．如图给你一个电源、一个开关、一个滑动变阻器、一个电流表、两个灯泡、若干导线，请按要求完成
以下问题：

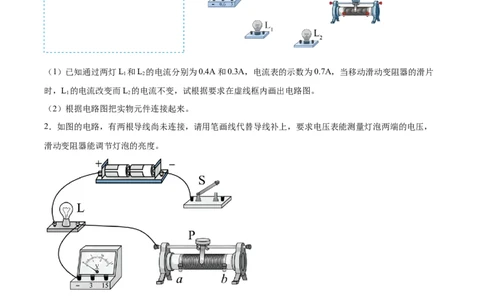

（1）已知通过两灯L 和L 的电流分别为0.4A和0.3A，电流表的示数为0.7A，当移动滑动变阻器的滑片
1 2
时，L 的电流改变而L 的电流不变，试根据要求在虚线框内画出电路图。
1 2
（2）根据电路图把实物元件连接起来。
2．如图的电路，有两根导线尚未连接，请用笔画线代替导线补上，要求电压表能测量灯泡两端的电压，
滑动变阻器能调节灯泡的亮度。
3．请用笔画线代替导线将图中的电路连接完整，要求电流表测L 的电流，闭合开关后，滑动变阻器的滑
1
片P向A端移动，L 变亮，L 亮度不变。
2 1
4．按照题目要求作图：（1）如图甲所示，将一个小球放在竖直放置的弹簧上，用手向下压小球，松手后，小球在弹簧弹力作用
下向上加速运动，不考虑空气阻力，请画出此时小球的受力示意图．
（2）在图乙所示电路的○里填上适当的电表符号，使两灯L、L 并联．
1 2
（3）自行车的尾部安装一种塑料制成的反光镜，夜间骑车时，在车灯照射下，能把光线按原来方向返回．
反光镜结构如图丙所示，两平面镜相互垂直，当一条光线AB入射到其中一平面镜，作出所有反射光线的
光路图．
5．根据题意要求完成作图：
（1）图甲中，以O为转轴的杠杆OA处于静止状态，作出拉力F 的力臂l 和阻力F；
1 1 2
（2）图乙中，用滑轮组提升重物，用笔画线代替绳子在图中画出最省力的绕法；
（3）图丙中，请在两个虚线框内选填“电源”和“开关”的符号，使开关都闭合时两灯组成并联电路，

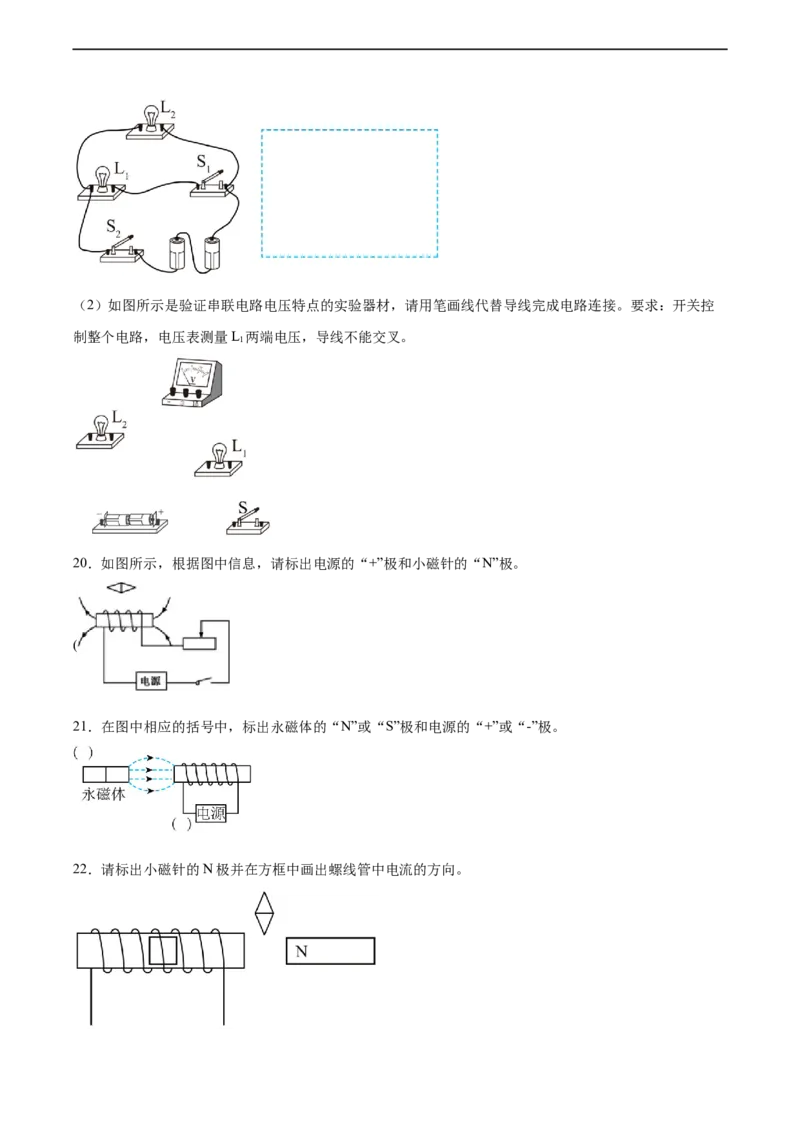

并使电路中的电流方向如图中箭头所示；（4）图丁中，将图中的各器材连成电路，要求：灯L 和灯L 并联；开关S 只控制灯L，开关S 同时控制
1 2 1 1 2
灯L 和灯L。
1 2
6．从电源、电流表和电压表中选择两个器材，在图中的空缺处填入它们的符号，使两个相同灯泡都能发
光．（画出一种）
7．根据实物图，画出其电路图。
8．在图示电路中的“Ο”内，填入电流表或电压表的符号，要求开关闭合时两灯均能发光。
9．在图所示电路的〇中填入电表符号，使之成为正确的电路图。10．如图为伏安法测电阻的实验电路图，要求：在图中填上电表的符号,并标出电表的正、负接线柱．
11．用图示器材探究并联电路电压的特点（其中两只灯泡的阻值不相等），完成图中未完成的连接，要求
电压表测L 两端的电压．
2
12．请以笔画线代替导线完成电路连接，要求：L、L 串联，电压表用合适的量程测量L 两端电压。
1 2 2

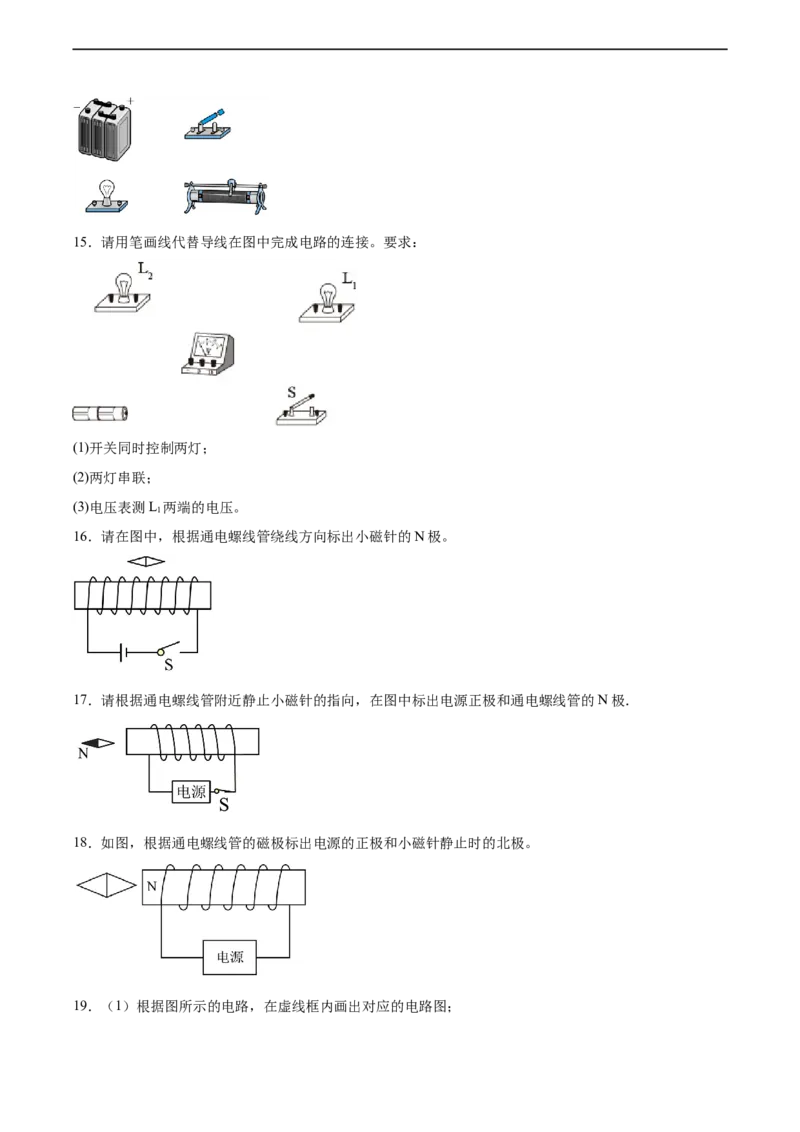

13．用笔画线代替导线，将图中元件连接成电路，要求：向左移动滑片，灯泡变亮。
14．如图所示，用笔画线代替导线将图中元件连接成电路，要求：当滑动变阻器的滑片向左移动时，灯泡
变亮。15．请用笔画线代替导线在图中完成电路的连接。要求：
(1)开关同时控制两灯；
(2)两灯串联；
(3)电压表测L 两端的电压。
1
16．请在图中，根据通电螺线管绕线方向标出小磁针的N极。
17．请根据通电螺线管附近静止小磁针的指向，在图中标出电源正极和通电螺线管的N极．
18．如图，根据通电螺线管的磁极标出电源的正极和小磁针静止时的北极。
19．（1）根据图所示的电路，在虚线框内画出对应的电路图；（2）如图所示是验证串联电路电压特点的实验器材，请用笔画线代替导线完成电路连接。要求：开关控
制整个电路，电压表测量L 两端电压，导线不能交叉。
1
20．如图所示，根据图中信息，请标出电源的“+”极和小磁针的“N”极。
(
21．在图中相应的括号中，标出永磁体的“N”或“S”极和电源的“+”或“-”极。
22．请标出小磁针的N极并在方框中画出螺线管中电流的方向。23．如图所示，将滑动变阻器接入电路后满足滑片P向下滑动时电磁铁的磁性增强，并在括号内标出电磁
铁的“N”或“S”极。
24．根据乙图中小磁针静止时的指向（涂黑端为N极），标出磁体的N、S极和A点的磁场方向（用箭头
表示）。
25．如图所示，请根据小磁针静止时的指向，标出通电螺线管的N极和在A点线圈中电流的方向．
(
