专题三 作图题
作图题是中考必考题型，试题一般是根据题目的要求作出适当的图象，包括光学、力学和电磁学作图,
既考查学生应用基本物理规律进行作图的能力，又考查学生把抽象的物理知识转化为直观的几何图形的能
力。解题时要注意作图的科学依据和规范性，并做到严谨、细心、细致，作图题通常难度较小。
一、光学作图
(一)光的反射
1．（2021·四川广安市·中考真题）如图所示，入射光线与镜面成30°角，请画出反射光线并标出反射角及
度数。
2．如图所示，从光源S点发出的一条光线射向平面镜，经平面镜反射后射向墙上的P点处。请你作出这条
入射光线并完成光路图。
(二)光的折射
3．如图所示是一条光线从透明玻璃砖的一面，垂直入射的光线，玻璃砖的截面为等腰三角形顶角为
120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。
4．（2021·山东潍坊市·中考真题）如图甲所示，一束光斜射人盛有水的容器中，在容器底形成光斑P。保
1
持光束和容器的位置不变，向容器中缓慢加水，光斑移到P 位置时，请在图中画出此时的折射光线及水面
2
位置。
1
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司(三)光的折射和光的反射综合
5．（2021·四川内江市·中考真题）如图所示，一束光从空气斜射向水面，请画出它的反射光线和进入水中
光线的大致方向。
(四)平面镜成像
6．如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线
AO的反射光线。
(五)透镜
7．（2021·山东泰安市·中考真题）请在图中将折射光线补画完整（ 是凸透镜的焦点， 是凸透镜的光
心，光线 平行于主光轴）。
8．（2021·青海中考真题）如图所示，O为凸透镜的光心，F为凸透镜的两个焦点，请在图中画出光源S
2
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司经凸透镜所成的像S′．
9．凸透镜如图所示，MN为主光轴，O点为光心，F点为焦点，请在图中画出三条光线的折射光线，并作
出物点S的像点S′（注意保留作图痕迹）
二、力学作图
(一)画力的示意图
1．（2021·四川南充市·中考真题）请在图中画出小球的受力示意图（细线处于竖直方向）。
2．（2021·甘肃武威市·中考真题）如图甲是兰州市跨越黄河的空中缆车随缆绳做匀速直线运动的示意图，
将其简化为图乙所示，请画出缆车的轿厢（以方框表示）受力示意图（不计空气阻力）。
3
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司3．如图所示，用弹簧测力计悬挂着物体静止在水中，请画出此时物体受到力的示意图。
(二)杠杆类作图

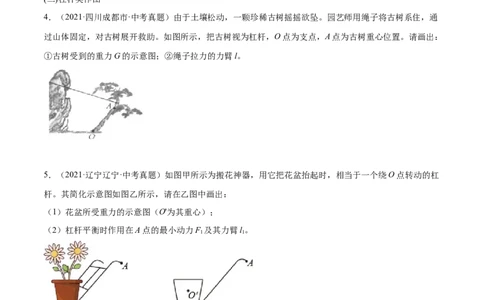

4．（2021·四川成都市·中考真题）由于土壤松动，一颗珍稀古树摇摇欲坠。园艺师用绳子将古树系住，通
过山体固定，对古树展开救助。如图所示，把古树视为杠杆，O点为支点，A点为古树重心位置。请画出：
①古树受到的重力G的示意图；②绳子拉力的力臂l。
5．（2021·辽宁辽宁·中考真题）如图甲所示为搬花神器，用它把花盆抬起时，相当于一个绕O点转动的杠
杆。其简化示意图如图乙所示，请在乙图中画出：
（1）花盆所受重力的示意图（O'为其重心）；
（2）杠杆平衡时作用在A点的最小动力F 及其力臂l。
1 1
6．请在图中画出：
（1）重物所受重力的示意图；
（2）拉力F的力臂l。
4
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司(三)滑轮组类作图
7．（2021·贵州贵州·中考真题）用滑轮组将放在水平地面上的重物G提起，在图中画出重物G所受重力的
示意图和滑轮组最省力的绳子绕法。
8．（2021·江苏江苏·中考真题）按要求作图
（1）如图甲所示，一束光射到平面镜上，请画出它的反射光线；
（2）如图乙所示，用两个滑轮组成滑轮组提升重物，请画出滑轮组最省力的绕法。
5
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司三、电学作图
(一)根据实物图画电路图、根据电路图连接实物图
1．小明连接了如图1所示的电路，灯泡上标有“2.5V 0.3A”。
（1）在方框内画出实物图对应的电路图。
（2）闭合开关，看不到灯亮，电流表有示数。小明认为灯不亮的原因是灯丝断了，你认为他的说法是
否正确？ 依据是 。
（3）小芳想通过测量ab接线柱间、cd接线柱间的电压找出看不到灯亮的原因。请在图3中补充完整用
电压表测ab接线柱间的电压时的实物图。
测量时若出现下表中的情况，请根据数据判断可能导致看不到灯亮的原因。
U /V U /V 电流表示数 看不到灯亮
ab cd
I/A 的原因
情况一 2.10 0 0.30
情况二 2.20 0.40 0.14
2．如图为某兴趣小组设计的电子秤简易电路图，R 是压敏电阻，阻值随所受压力的增大而减小，R 是定
x 0
值电阻。测量时，电压表Ⓥ的示数随所称量物体对压敏电阻的压力增大而增大。请根据以上信息，在虚
线框内将电路图补充完整。
6
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司3．如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。要求：两灯并联。开关 s在
干路上，电流表只通过L的电流，导线不能交叉。
(二)家庭电路
4．（2021·山东枣庄市·中考真题）用笔画线表示导线，将图中的开关、电灯正确接入家庭电路中。
5．（2021·江苏中考真题）按要求作图（请保留作图痕迹）。
（1）图甲中，牙医借助平面镜观察牙齿的背面。请在图乙中画出能反映此过程的光路图。
7
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司（2）图丙中，轻拉弹簧，水平面上的物体A和B处于静止状态，画出物体A的受力示意图.
（3）图丁中，将插座和控制插座的开关正确接入家庭电路中。
（三）简单磁现象
6．（2021·湖南岳阳市·中考真题）如图所示，请根据小磁针指向确定电源a 端的极性（用“+”或“﹣”表
示）．
（________）
7．如图所示，请根据通电螺线管的N、S极判断磁感线的方向并标在虚线上；判断电源的“+”、“﹣”极
并标明在括号内。
8．将图中的电磁铁连入你设计的电路中（在方框内添加电源和滑动变阻器），使得小磁针静止时如图所
8
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司示，且向右移动滑动变阻器滑片时，电磁铁的磁性变弱。
9．（2021·江苏连云港市·中考真题）按照题目要求作图。
（1）如图甲所示，请画出这条光线经过凸透镜后的折射光线；（____）
（2）如图乙所示，请标出通电螺线管的N、S极并用箭头画出图中磁感线的方向。（____）
10．（2021·重庆中考真题）请按要求完成下列作图：
（1）在图甲中画出折射光线的入射光线；
（2）图乙中小磁针处于自由静止状态，在括号内标上“N”或“S”。
9
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司四、创新类作图
1．如图所示，小球从离地足够高的O点以速度V 竖直向上抛出，上升h后到达最高位置A点，随即竖直
0
下落到地面B点，它的运动的总路程为H，已知小球受到的空气阻力随速度的增大而增大，且抛出时受
到空气阻力和重力的大小相等。请在答题卡上的坐标中画出小球，从 O点抛出到刚接触地面B点的过
程中，其速度v的大小随路程s变化的大致关系图象。
