专题八 动态电路分析与计算
类型一 动态电路分析
一、滑动变阻器滑片移动引起的动态电路分析
1．（2021·四川南充市·中考真题）如图所示，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑
动变阻器R的滑片，下列关于该装置的说法错误的是（ ）
A．若电流表读数增大，R接入电路的电阻减小
B．若电流表读数增大，表明油量增多
C．若电流表读数减小，电阻 的功率减小
D．若电流表读数减小，滑动变阻器R两端的电压减小
2．（2021·安徽中考真题）图示电路中，电源电压不变，R为滑动变阻器，L为小灯泡（假设灯丝电阻不
变)。闭合开关S，滑动变阻器的滑片P从b端向a端滑动过程中（ ）
A．电流表示数变小，小灯泡变暗
B．电压表示数变大，小灯泡变亮
C．电压表示数与电流表示数的比值变小，小灯泡变亮
D．电压表示数与电流表示数的比值不变，小灯泡变亮
3．（2021·内蒙古通辽市·中考真题）如图所示电路，闭合开关，灯泡L正常发光，当滑片P向上移动的过
程中，下列说法中正确的是
1
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．灯泡L变亮，电流表A 示数变大
1
B．电压表示数不变，电流表A 示数变大
2
C．电流表A 与A 的示数之差变大
1 2
D．电压表与电流表A 的示数之比变大
2

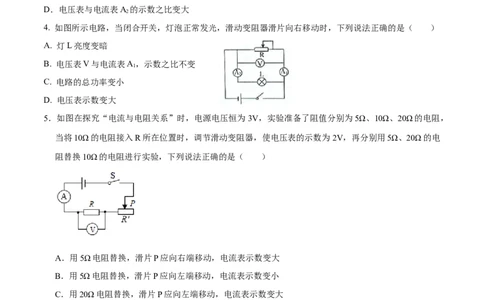

4. 如图所示电路，当闭合开关，灯泡正常发光，滑动变阻器滑片向右移动时，下列说法正确的是（ ）
A. 灯L亮度变暗
B. 电压表V与电流表A，示数之比不变
1
C. 电路的总功率变小
D. 电压表示数变大
5．如图在探究“电流与电阻关系”时，电源电压恒为 3V，实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，
当将10Ω的电阻接入R所在位置时，调节滑动变阻器，使电压表的示数为2V，再分别用5Ω、20Ω的电
阻替换10Ω的电阻进行实验，下列说法正确的是（ ）
A．用5Ω电阻替换，滑片P应向右端移动，电流表示数变大
B．用5Ω电阻替换，滑片P应向左端移动，电流表示数变小
C．用20Ω电阻替换，滑片P应向左端移动，电流表示数变大
D．用20Ω电阻替换，滑片P应向右端移动，电流表示数变小
6．随着我国经济的飞达发展，汽车已经进入寻常百姓人家。如图是一种自动测定汽车油箱内油面高度的
装置。R 为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端。从油量表（有电流表改装）指
0
针所指的刻度就可知道邮箱内油面高低，当油面下降时，滑动变阻器连入电路的阻值将 ，电流表
的示数将 （选填“变大”、“变小”或“不变”）。若换用电压表改装成油量表，要求油面升高
时电压表示数变大，电压表应并联在图 元件两端。
2
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司二、敏感电阻引起的动态电路分析

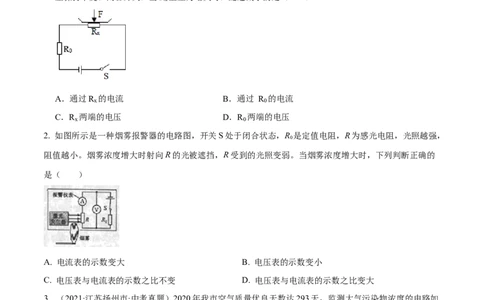

1．如图所示是某电子秤内部简化电路。R 是定值电阻，R 是压敏电阻，阻值随压力增大而减小，电源电
0 x
压保持不变。闭合开关，当R 上压力增大时，随之减小的是（ ）
x
A．通过R 的电流 B．通过 R 的电流
x 0
C．R 两端的电压 D．R 两端的电压
x 0
2. 如图所示是一种烟雾报警器的电路图，开关S处于闭合状态，R 是定值电阻，R为感光电阻，光照越强，
0
阻值越小。烟雾浓度增大时射向R的光被遮挡，R受到的光照变弱。当烟雾浓度增大时，下列判断正确的
是（ ）
A. 电流表的示数变大 B. 电压表的示数变小
C. 电压表与电流表的示数之比不变 D. 电压表与电流表的示数之比变大
3．（2021·江苏扬州市·中考真题）2020年我市空气质量优良天数达293天，监测大气污染物浓度的电路如
图甲所示，R为气敏电阻，其材料一般为______（填“半导体”或“超导体”），气敏电阻阻值R随污染
物浓度变化曲线如图乙所示，污染物浓度增大时，监测仪表读数变大，该表应为图甲中______表，此过程
中电路总功率______（填“变大”“变小”或“不变”）。
3
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司类型二 动态电路计算
一、滑动变阻器类
1．（2021·山东泰安市·中考真题）如图所示电路中，电源电压保持不变。只闭合开关 ，移动滑动变阻器
的滑片，使电路中电流达到最小值，此时电流表示数为 ，电压表的示数为 ；只闭合开关 ，移
动滑片至滑动变阻器的中点 处时，电压表的示数为 ，此时电阻 的电功率为 。下列说法中（
）
①电阻 的阻值是
②电源电压是
③滑动变阻器 的最大阻值是
④当开关 、 、 都闭合时，电路消耗的总功率是
A．只有①③正确 B．只有③④正确
C．只有①②正确 D．只有①④正确
2．（2021·江苏扬州市·中考真题）如图所示，电源电压保持6V不变，R=5Ω，R=15Ω，滑动变阻器R 标
1 3 2
有“15Ω 2A”字样，下列说法正确的是（ ）
4
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．当R 的滑片P在b端，只闭合S、S 时，电流表示数为0.3A，电压表示数为0
2 1
B．当R 的滑片P在b端，只闭合S、S 时，电流表示数为0.2A，电压表的示数为3V
2 2
C．当R 的滑片P在a端，只闭合S、S 时，电流表示数为0.4A，电压表示数为6V
2 2
D．当R 的滑片P在a端，闭合S、S，S 时，电流表示数为1.2A，电压表的示数为0
2 1 2
3．（2021·四川内江市·中考真题）在如图所示的电路中，电源的电压恒定，R 为定值电阻，滑动变阻器R
1 2
的最大阻值为8Ω。闭合开关，移动滑片P，当R 等于2Ω或8Ω时，R 消耗的电功率均为8W，则下列选项
2 2
中正确的是（ ）
A．电流表示数最大为6A
B．电压表示数最大为6V
C．R 的阻值为8Ω
1
D．R 的最大功率为9W
2
4．如图所示电路，电源电压恒为4.5V，定值电阻R 的阻值为10Ω，滑动变阻器的最大阻值为30Ω，电阻
0
箱R 最大阻值为999.9Ω，电流表量程为0～0.6A，电压表量程为0～3V．闭合开关S，下列说法正确的
x
是（ ）
A．S 、S 均向左闭合，R 允许接入电路的最大阻值为20Ω
1 2 x
B．S 、S 均向右闭合，电路允许消耗的最大功率为2.7W
1 2
C．S 向左、S 向右闭合，R 允许接入电路的最大阻值为60Ω
1 2 x
5
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司D．S 向右、S 向左闭合，只调R 使电流表示数减半后其阻值一定大于原来的2倍
1 2 x
5. 小明用如图所示的电路“探究电流与电压的关系”，所用电源电压为4.5V，闭合开关S时，发现电压表
无示数，但电流表有示数，电路故障可能是电阻R______（选填“断路”或“短接”）。排除故障后，他
1
移动滑动变阻器的滑片，发现当电压表示数是1.2V时，电流表示数是0.30A；继续移动滑片，使电压表示
数从1.2V增加到2.4V，那么该过程中滑动变阻器R 连入电路的阻值减小了______Ω。
2
6．如图电路，闭合开关 S，将滑动变阻器的滑片 P从a端向b端移动过程中，示数减小的电表是
（选填“A”“V ”或“V ”电路的总功率 （选填“增大”“减小”或“不变”）。
1 2
7．如图甲是小明设计的自助探究实验电路，灯泡L在安全范围内的伏安特性曲线如图乙，电源电压恒为
4.5V，滑动变阻器R的最大阻值20Ω，电流表量程0～0.6A，电压表量程0～3V．下列是小明对此电路
通过计算分析作出的几个判断，其中正确的是（ ）
A．变阻器滑片右移时电流表示数变大，电压表示数变大，灯泡亮度变亮
B．交阻器滑片右移时电流表示数变小，电压表示数变小，灯泡亮度变暗
C．为保证电路各元件安全，滑动变阻器的阻值只能在5Ω～10Ω之间调节
D．在安全调节过程中滑动变阻器消耗的最小电功率是0.9W
8. 某兴趣小组探究小台灯电路中各物理量的关系，如图所示。已知小灯泡的规格为“3V 0. 9W”，假设灯
6
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司泡电阻不变，电源电压为3V。在探究过程中，闭合开关S，无论如何调节滑动变阻器，电流表示数都不会
低于0.1A。则下列说法中正确的是（ ）
A. 小灯泡的电阻为10Ω
B. 当电流表示数为0.2A时，电压表示数为2V
C. 滑动变阻器的最大阻值为30Ω
D. 该电路消耗的最大功率与最小功率之比为3：1
二、多开关
1．如图电路，电源电压恒定，R ＝12ΩR ＝6ΩR 是定值电阻。闭合开关S ，单刀双掷开关S 接a时电流
1 2 3 1 2
表的示数为0.6A，接b时电流表的示数可能为（ ）
A．0.3 A B．0.6 A C．0.9 A D．1.2 A
2．如图所示，电源电压保持不变，小灯泡L标有“12V 6W”的字样，滑动变阻器R的最大阻值为36Ω，R
0
为定值电阻。当S闭合，S 、S 断开，滑片P由b端向a端滑动，使其连入电路的电阻是最大阻值的三
1 2
分之一时，小灯泡恰好正常发光。当滑片位置保持不变，开关都闭合时，电流表的示数变化了 2A．不
考虑灯丝电阻的变化，下列说法正确的是（ ）
A．电源电压是18V
B．小灯泡正常发光10s，整个电路消耗的电能是90J
7
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司C．R 的阻值为12Ω
0
D．当滑片位置保持不变，开关都闭合时，电路消耗的总功率是45W
3．（2021·黑龙江中考真题）如图所示，电源电压保持不变．当开关S 闭合、S 断开时，电流表的示数为
1 2
0.2A；当开关S、S 都闭合时，电流表的示数为0.8A．则电阻R 与R 的比值为
1 2 1 2
A．1：3 B．3：1 C．2：3 D．3：2
4．（双选）（2021·四川成都市·中考真题）如图所示电路，电源电压 ，电流表量程（0~3A），
电压表量程（0~15V），定值电阻 ， ， 为滑动变阻器。在确保电路安全情况下：
当 断开， 、 闭合，滑片位于a端时，电流表的示数为 ，电路总功率为P；当 断开， 、
1
闭合，滑片位于b端时，电流表的示数为 ，电压表的示数为 ；当 、 断开， 闭合时，电流表的
示数为 ；当开关都闭合，滑片位于a端时，电流表的示数为 ，电路总功率为P。已知 ，
2
下列结果正确的是（ ）
8
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A． 的最大阻值为 或 B．
C． D．
9
原创精品资源学科网独家享有版权，侵权必究！
