专题十三 阅读综合能力题

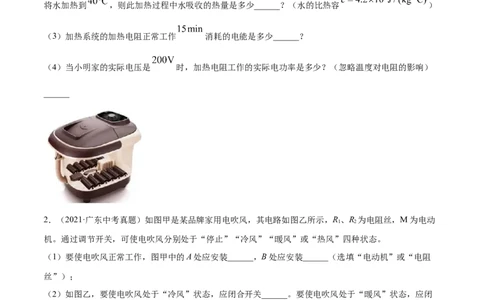

1．（2021·黑龙江齐齐哈尔市·中考真题）父亲节到了，小明妈妈为爷爷买了一个电热足浴盆，内部由加热
系统和按摩系统两部分组成。加热系统的加热电阻额定电压为 ，额定功率为 。求：
（1）该电热足浴盆加热系统是利用电流的______工作的；
（2）小明帮爷爷泡脚前，问是浴盆中加入 初温为 的水，加热系统的加热电阻正常工作
将水加热到 ，则此加热过程中水吸收的热量是多少______？（水的比热容 ）
（3）加热系统的加热电阻正常工作 消耗的电能是多少______？
（4）当小明家的实际电压是 时，加热电阻工作的实际电功率是多少？（忽略温度对电阻的影响）
______
2．（2021·广东中考真题）如图甲是某品牌家用电吹风，其电路如图乙所示，R、R 为电阻丝，M为电动
1 2
机。通过调节开关，可使电吹风分别处于“停止”“冷风”“暖风”或“热风”四种状态。
（1）要使电吹风正常工作，图甲中的A处应安装______，B处应安装______（选填“电动机”或“电阻
丝”）；
（2）如图乙，要使电吹风处于“冷风”状态，应闭合开关______。要使电吹风处于“暖风”状态，应闭
合开关______；
（3）已知电吹风处于“暖风”状态时，从出风口吹出的空气温度升高了20℃；处于“热风”状态时，从
出风口吹出的空气温度升高了30℃，假设这两种状态下的热效率相同，相同时间内吹出的空气质量相同，
则R:R=_______；
1 2
（4）电吹风用了几年后，由于电阻丝的升华，实际发热功率会______（选填“变大”“变小”或“不
变”）。
1
原创精品资源学科网独家享有版权，侵权必究！

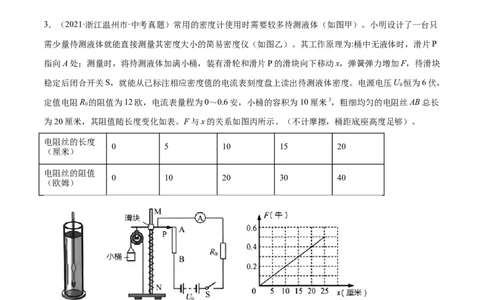

学科网（北京）股份有限公司3．（2021·浙江温州市·中考真题）常用的密度计使用时需要较多待测液体（如图甲）。小明设计了一台只
需少量待测液体就能直接测量其密度大小的简易密度仪（如图乙）。其工作原理为:桶中无液体时，滑片P
指向A处；测量时，将待测液体加满小桶，装有滑轮和滑片P的滑块向下移动x，弹簧弹力增加F，待滑块
稳定后闭合开关S，就能从已标注相应密度值的电流表刻度盘上读出待测液体密度。电源电压U 恒为6伏，
0
定值电阻R 的阻值为12欧，电流表量程为0～0.6安，小桶的容积为10厘米3，粗细均匀的电阻丝AB总长
0
为20厘米，其阻值随长度变化如表。F与x的关系如图丙所示。（不计摩擦，桶距底座高度足够）。
电阻丝的长度
0 5 10 15 20
（厘米）
电阻丝的阻值
0 10 20 30 40
（欧姆）
（1）闭合开关S，滑片P在A点和B点时，电流表示数分别为I、I，则I、I 的大小关系是______。
a b a b
（2）某次测量时，电流表示数为0.2安，则所测液体密度为多少克/厘米3______?
（3）为了方便在电流表的表盘上标注对应的密度值，根据上述信息，分析密度与电流的关系并确定量程。
①写出密度ρ与电流I的关系式ρ=______。
2
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司②该密度仪能测量的最大密度为______克/厘米3。

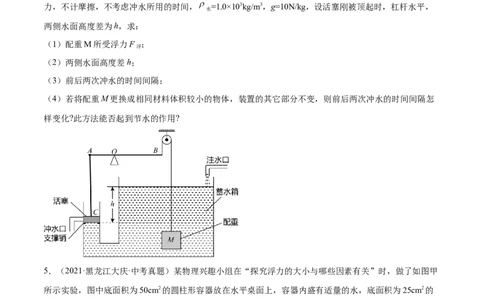

4．（2021·山东烟台·中考真题）如图所示为某学校厕所内自动冲水装置简化的原理图，这种装置能定时为
便池冲水。注水口通过阀门控制可保持细小水流不停地向水箱内注水。活塞下方有支撑销（体积不计）支
撑，随着水位的升高，当活塞被顶起时水由冲水口快速流出，当两侧液面相平时，活塞落下，冲水结束；
杠杆AB处在水平位置，O为支点，OA：OB=1：2，A端通过竖直顶杆AC与活塞相连，连接配重M的细
绳通过定滑轮竖直作用在B端。已知活塞的横截面积S=10cm2，右侧蓄水箱的横截面积为S=0.12m2，注
1 2
水速度为20cm3/s，配重M的质量m=0.5kg，密度 =2.0×103kg/m3，不计杆AB、顶杆AC、绳及活塞的重
物
力，不计摩擦，不考虑冲水所用的时间， =1.0×103kg/m3，g=10N/kg，设活塞刚被顶起时，杠杆水平，
水
两侧水面高度差为h，求：
（1）配重M所受浮力F ；
浮
（2）两侧水面高度差h；
（3）前后两次冲水的时间间隔；
（4）若将配重M更换成相同材料体积较小的物体，装置的其它部分不变，则前后两次冲水的时间间隔怎
样变化?此方法能否起到节水的作用?
5．（2021·黑龙江大庆·中考真题）某物理兴趣小组在“探究浮力的大小与哪些因素有关”时，做了如图甲
所示实验，图中底面积为50cm2的圆柱形容器放在水平桌面上，容器内盛有适量的水，底面积为25cm2的
实心圆柱形物体A用轻质细线悬挂在弹簧测力计下端。图乙为物体A缓慢下移过程中，弹簧测力计示数F
与物体A下表面浸入深度h的关系图象。（实验过程中容器内水足够深且不会溢出物体A不会接触到容器
底部， ， ）
（1）图甲中弹簧测力计示数F为______N。
（2）物体A位于 时，向水里加入适量的食盐并搅拌，稳定后发现弹簧测力计的示数F变小，说
明浮力的大小与液体的密度______（选填“有关”或“无关”）。
3
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司（3）利用图乙数据，可求出物体A的密度为______kg/m3。
（4）h从0增到10cm时，水对容器底部的压强增大了______Pa。

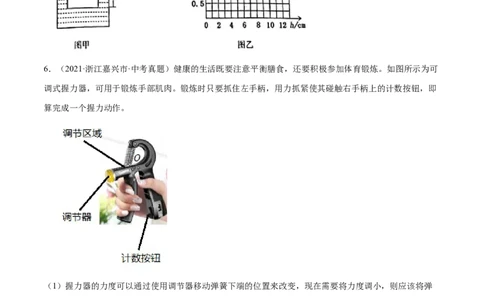

6．（2021·浙江嘉兴市·中考真题）健康的生活既要注意平衡膳食，还要积极参加体育锻炼。如图所示为可
调式握力器，可用于锻炼手部肌肉。锻炼时只要抓住左手柄，用力抓紧使其碰触右手柄上的计数按钮，即
算完成一个握力动作。
（1）握力器的力度可以通过使用调节器移动弹簧下端的位置来改变，现在需要将力度调小，则应该将弹
簧下端向_______（选填“左”或“右”）移；
（2）小嘉用平均大小为500牛的力抓握力器的手柄，使手柄在力的方向上移动6厘米完成一个握力动作，
则做功多少焦? （________）
（3）小嘉饮用一罐净含量为330毫升的可乐后，获得的能量为540千焦。若获得能量的10%用于握力做功，
则消耗这些能量需要完成多少个题（2）中的握力动作? （________）
7．（2021·浙江宁波市·中考真题）水对容器侧壁有压强，水从小孔水平射出的速度与哪些因素有关?
（提出猜想）
4
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司水从小孔水平射出的速度可能与小孔在水中的深度有关。
（查阅资料和思考）
如图甲所示，h表示小孔在水中的深度，v表示水流从小孔水平射出的速度，H表示小孔到桌面的高度，s
表示水流射程（小孔到落点的水平距离）。查阅资料可知，当H一定时，s随v的增大而增大。
要研究v和h的关系，由于v无法直接测量，转为研究s、H、h的关系。
（实验步骤）
①将容器置于木块上，如图乙所示。
②堵住三个小孔，往容器中加入适量的水。记录h和H。
③打开小孔，同时测量并记录从三个小孔水平射出的水流射程s。
④换高度不同的本块，重复步骤①-③。
（实验数据及分析）
实验序
1 2 3 4 5 6 7 8 9
号
小孔 a b c a b c a b c
h/cm 10 20 30 10 20 30 10 20 30
H/cm 30 20 10 40 30 20 50 40 30
s/cm 35 41 35 40 49 50 45 58 59
（1）分析表中数据可知，当小孔在水中的深度h一定时，水流射程s随小孔距桌面的高度H增大而______
（填“增大”或“减小”）；
（2）采用控制变量的方法，通过比较实验序号为______的三组数据，可以得出:水从小孔水平射出的速度v
与小孔在水中的深度h有关；
（3）小宁再分别用食盐水和酒精替换水进行实验，目的是为了探究液体从小孔水平射出的速度v是否与
_______有关。
5
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司8．（2021·浙江温州市·中考真题）常用的密度计使用时需要较多待测液体（如图甲）。小明设计了一台只
需少量待测液体就能直接测量其密度大小的简易密度仪（如图乙）。其工作原理为:桶中无液体时，滑片P
指向A处；测量时，将待测液体加满小桶，装有滑轮和滑片P的滑块向下移动x，弹簧弹力增加F，待滑块
稳定后闭合开关S，就能从已标注相应密度值的电流表刻度盘上读出待测液体密度。电源电压U 恒为6伏，
0
定值电阻R 的阻值为12欧，电流表量程为0～0.6安，小桶的容积为10厘米3，粗细均匀的电阻丝AB总长
0
为20厘米，其阻值随长度变化如表。F与x的关系如图丙所示。（不计摩擦，桶距底座高度足够）。
电阻丝的长度
0 5 10 15 20
（厘米）
电阻丝的阻值
0 10 20 30 40
（欧姆）
（1）闭合开关S，滑片P在A点和B点时，电流表示数分别为I、I，则I、I 的大小关系是______。
a b a b
（2）某次测量时，电流表示数为0.2安，则所测液体密度为多少克/厘米3______?
（3）为了方便在电流表的表盘上标注对应的密度值，根据上述信息，分析密度与电流的关系并确定量程。
①写出密度ρ与电流I的关系式ρ=______。
②该密度仪能测量的最大密度为______克/厘米3。
10. 阅读短文，回答问题。
背负式机动喷雾喷粉机
背负式机动喷雾喷粉机（以下简称背负机）主要由机架、离心风机、汽油机、油箱、药箱和喷洒装置等部
件组成。离心风机与汽油机输出轴直连，汽油机带动风机叶轮旋转，产生高速气流，并在风机出口处形成
一定压力，其中大部分高速气流经风机出口流经喷管，而少量气流流进药箱内，使药箱中形成一定的气压。
药液在压力的作用下流到喷头，从喷嘴周围的小孔以一定的流量流出，先与喷嘴叶片相撞，初步雾化，再
与高速气流在喷口中冲击相遇，进一步雾化，弥散成细小雾粒，并随气流吹到很远的前方。
6
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司某型号背负机相关参数如下：
型号MODEL 3W﹣650
风机转速（r/min） 6500
药箱容积（L） 15
喷量（L/min）（水平） 2.5
标定功率（kW） 1.25
水平射程（m） 12
风量（m3/s） 0.2
雾粒平均直径 105
耗油率（g/kW•h） 557
（1）如表格中划横线部分，雾粒平均直径的单位是：_____（选填“nm”或“μm”）；
（2）试说明背负机工作时的能量转化：汽油机内部汽油燃烧先将_____能转化为_____能，再带动风机叶
轮旋转，转化为_____能；
（3）从文中所述可知背负机是利用_____使药液从喷嘴处喷出；
（4）该背负机水平喷洒一箱药液至少要消耗_____ J的电能；
11. 珠海的春季，天气潮湿，需要除湿，如图1所示为某实验室的自动除湿器。除湿器内部的电路结构由
控制电路和工作电路两部分组成，简化后的电路图如图2所示。控制电路中的电源电压 ，调控
电阻 的阻值范围为 ，R为装在除湿器内的湿敏电阻，其阻值随相对湿度 空气中含有水蒸
气的百分比，单位为： 变化的图像如图2所示，L为磁控开关，当湿敏电阻R的阻值发生变化时，
控制电路中的电流随之发生变化，当电流大于或等于20mA时，L的两个由磁性材料制成的弹片具有了磁
性并相互吸合，工作电路的压缩机开始带动系统进行除湿。工作电路两端电压 为保护电阻，
7
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司磁控开关L的线电阻不计。问：
（1）当S接通时，可判断出图2中线圈上端P的磁极是_____极；
（2）磁性弹片可能是下列哪些材料组成_____；
A．钴、锌 B．铁、铝 C．钴、镍 D．铁、钢
（3）开关S闭合后，磁控开关L的两个弹片在一定条件下相互吸合，涉及的知识有_____；
A．电流的磁效应 B．通电导体在磁场中受力的作用
C．磁化 D．磁极间相互作用
（4）由图3可知，湿敏电阻R的阻值随着相对湿度的增加而_____；在磁控开关L闭合条件不变的情况下，
若要早点开始除湿，则应将控制电阻R_____（两空均选：变大/变小）。
0
（5）因实验室内有较敏感的器件，要求相对湿度控制在 以内，则调控电阻 的阻值不能超过
________ ；
12. 阅读短文，回答问题。
扫码技术与传感器
扫描二维码很流行，也给我们的生活带来了便利。如图甲，使用时，先用手机将二维码图像扫码后变成电
信号，经过一系列的处理后可以传递出去。它的核心技术是图像传感器（即CMOS，中文学名为互补金属
氧化物半导体）。它由许多感光单位组成，通常以百万像素为单位。每个感光单位使用一种高感光度的半
导体材料制成，它能把光线转换成电流，这种电流被处理芯片记录和解读成影像。工作过程：输入的电信
号驱动发光二极管（LED），使之发出一定波长的光，照向被测物，发生反射被光敏三极管接收而产生光
电流，再经过芯片处理记录、解码。这就完成了电—光—电的转换。这里利用了光敏三极管在给定的光照
度下光敏三极管上的电压与光电流的关系。利用如图丙所示测试电路对某型号光敏三极管进行光电特性测
8
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司试，得到如图丁所示光电特性图像。
请回答下列问题：
（1）手机扫描二维码，相当于给二维码拍了一张照片，手机摄像头相当于______镜，影像传感器相当于
光屏，扫码时二维码要位于摄像头______（“小于一倍焦距”、“一倍焦距到两倍焦距”“大于两倍焦
距”）的位置，才能成缩小的像；
（2）手机发射信息时，通过______传递到对方设备（选填“超声波”或者“电磁波”），发射出的信号
以______m/s的速度在空中传播；
（3）如图丙所示电路中，某次光照下测得毫安表读数为2mA，则此时光敏三极管的亮电阻（有光照下的
电阻）为______Ω，通过图丁可知，此时光照度为______1x（1x为光照度的单位）。
12. 如图甲所示为盾构机，盾构机在地下掘进时，为了保证隧道方向不出偏差，采用了激光自动导向系统。
图乙所示是盾构机的结构图，在推进液压缸的推动下，刀盘向前切割泥巴，收入土仓，再由螺旋输送机往
后输送泥浆到皮带输送系统。如表是盾构机的有关数据：
9
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司每分钟 推进系 螺旋输
盾构机 盾构机 盾构机 刀盘功 最大推
前进距 统功 送
长/m 直径/m 质量/t 率/kW 进力/kN
离/mm 率/kW 量/m3h-1
57 6.6 1100 80 80 950 36000 360
（1）刀盘向前切割泥巴过程中，温度升高，这是通过______的方式改变内能的。用水循环给滚刀降温，
这是利用水的______较大的原理；
（2）盾构机在地下掘进时，下列说法中正确的是______（多选，填字母符号）；
A．激光器可以固定在地面上
B．盾构机的激光导向应用了光的反射定律
C．激光器必须固定安装在盾构机上
D．盾构机的激光导向应用了光的直线传播
（3）若泥土的密度为2×103kg/m3，则螺旋输送机每分钟从土仓里输送出来的泥土的质量是______t；
（4）当推进系统以最大的推进力工作时，推进效率是______；
（5）盾构机的推进液压缸有30个，每个液压缸的原理图如丙所示的容器，里面装有密闭液体，容器两端
活塞的面积分别是S、S，其中大活塞连接刀盘。作用在两个活塞的压力分别是F、F，根据帕斯卡原理，
1 2 1 2
把一个力施加在一端的活塞上，产生的压强通过密闭液体传到另一端的的活塞上，两个活塞受到密闭液体
的压强相等。这样就能够将较小的力通过液体放大，使刀盘获得了较大的推进力。已知液压缸两端活塞面
积之比S∶S＝1∶20，如果要刀盘产生最大的推进力，每个缸的S 端应该要至少施加______N的力。
1 2 1
