专题二：仪器的使用和读数
命题点1：刻度尺的使用及读数
【注意】1．被测物体的长度应为末端对应的刻度值减去始端对应的刻度值．
2．使有刻度线的一侧紧靠被测物体，并与被测长度平行．
3．视线正对刻度读出数值，读数时看清分度值，并估读到分度值的下一位．若估读值为“零”，也要补
上．
4．注意填空后面的单位转换：1 cm＝10 mm．
【针对训练】
1．如图所示，图中木块的长度为 cm。
2．图甲所示木块的长度为 cm；
3．（2021·四川南充市·中考真题）如图所示，物体的长度为______ ；如图所示，天平中物体的质量为
______g。
命题点2：停表的读数
【注意】
1．停表内圈的单位是“分钟”，外圈的单位是“秒”．
2．读数前，先分清内圈和外圈的分度值．
1
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司3．读数时，对于外圈一圈表示30 s的停表，内圈的分针小于30 s时(指针未过半刻度线)，读外圈小于30
的读数；内圈的分针大于30 s时(指针过半刻度线)，读外圈大于30的读数．
4．注意单位转换：1 min＝60 s．
【针对训练】

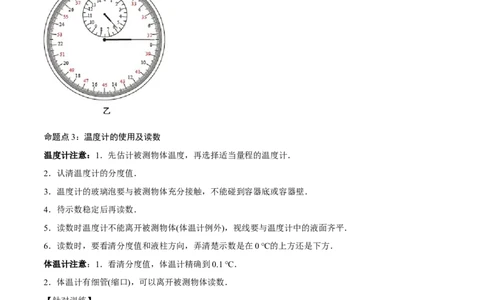

1．图乙机械停表的读数为 ______s。
命题点3：温度计的使用及读数
温度计注意：1．先估计被测物体温度，再选择适当量程的温度计．
2．认清温度计的分度值．
3．温度计的玻璃泡要与被测物体充分接触，不能碰到容器底或容器壁．
4．待示数稳定后再读数．
5．读数时温度计不能离开被测物体(体温计例外)，视线要与温度计中的液面齐平．
6．读数时，要看清分度值和液柱方向，弄清楚示数是在0 ℃的上方还是下方．
体温计注意：1．看清分度值，体温计精确到0.1 ℃．
2．体温计有细管(缩口)，可以离开被测物体读数．
【针对训练】
1．常用温度计是根据液体 的规律制成的。图中 （选填“甲”或“乙”）是体温计，测量体
温时，体温计 （选填“可以”或“不可以”）离开人体读数。
2．小明同学所在的小组在做“用温度计测量水的温度”的实验时，她观察到教室墙上的温度计示数如图
2
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司甲所示，则此时教室的温度是_______℃；实验中如图乙所示，测量水温的做法正确的是______．

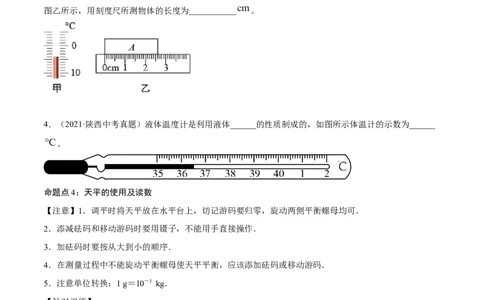

3．（2021·甘肃武威市·中考真题）如图甲所示为温度计的一部分，该温度计的示数为___________℃；如
图乙所示，用刻度尺所测物体的长度为___________ 。
4．（2021·陕西中考真题）液体温度计是利用液体______的性质制成的，如图所示体温计的示数为______
。
命题点4：天平的使用及读数
【注意】1．调平时将天平放在水平台上，切记游码要归零，旋动两侧平衡螺母均可．
2．添减砝码和移动游码时要用镊子，不能用手直接操作．
3．加砝码时要按从大到小的顺序．
4．在测量过程中不能旋动平衡螺母使天平平衡，应该添加砝码或移动游码．
5．注意单位转换：1 g＝10－3 kg．
【针对训练】
1．小明用天平测量苹果质量，在调节天平平衡的过程中，发现指针如图甲所示，他应将平衡螺母向
（填
“左”或“右”）移动，直到指针指在分度盘中央，然后将苹果放到天平的左盘，向右盘加减砝码并移动
游码，
使天平再次平衡时，砝码质量和游码对应的刻度值如图乙所示，则苹果质量为 g。
3
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司2．图甲天平的读数为______g。

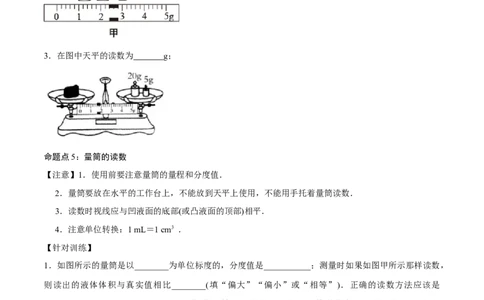

3．在图中天平的读数为 g；
命题点5：量筒的读数
【注意】1．使用前要注意量筒的量程和分度值．
2．量筒要放在水平的工作台上，不能放到天平上使用，不能用手托着量筒读数．
3．读数时视线应与凹液面的底部(或凸液面的顶部)相平．
4．注意单位转换：1 mL＝1 cm3 ．
【针对训练】
1．如图所示的量筒是以________为单位标度的，分度值是___________；测量时如果如图甲所示那样读数，
则读出的液体体积与真实值相比________(填“偏大”“偏小”或“相等”)．正确的读数方法应该是
________________________________．如图乙所示，用量筒测量小石块的体积，该量筒的分度值是
___________，液体的体积是______ mL，小石块的体积是______cm3．
4
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司2．（2021·广西中考真题）贺州市很多市民喜欢收藏奇石，为了测量某种形状不规则的奇石的密度，小明
与兴趣小组的同学在老师指导下进行如图所示的实验
（1）把天平放在水平桌面上，将______移至标尺左端零刻度线处，调节横梁上的平衡螺母使天平橫梁平
衡；
（2）甲图出现的错误是______；
（3）在测量奇石质量时，小明依次将砝码放在天平的右盘，当他在右盘内加入最小的5g砝码时，发现天
平的指针静止在分度盘中线的右侧，则他接下来应该进行的操作是______；
（4）乙图是正确测量奇石质量得到的结果，其读数是______g；
（5）根据丙图量筒两次的读数，可得奇石的体积是______ ；
（6）计算出奇石的密度是______ 。如果小明先测奇石的体积再测其质量，会导致实验结果______
（选填“偏小”或“偏大”）。
命题点6：弹簧测力计的使用及读数
注意：1．所测力不能超过弹簧测力计的量程．
2．使用前应校零，并用手轻轻拉几下，防止弹簧被卡住或存在较大摩擦．
3．应使弹簧测力计的轴线与所测力的方向一致．
4．读数时，看清分度值．
【针对训练】
1．图丁弹簧测力计读数为 ______N。
5
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司2．图丁所示的物重是 N。
命题点7：电流表和电压表的使用及读数
电流表注意：1．电流表不能直接接到电源两端，否则会导致电源短路．
2．电流表读数时一定要先看清量程和分度值，再根据指针对应的位置读数．
电压表注意：1．电压表可以直接接到电源两端，此时测电源电压．
2．电压表读数时一定要先看清量程和分度值，再根据指针对应的位置读数．
【针对训练】
1．如图所示，图甲中电流表的读数为 A，图乙中电压表的读数为 V。
2．（2021·浙江温州市·中考真题）用伏安法测电功率时，某电表的指针位置如图所示。其示数为（ ）
6
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．1.30安 B．0.26安 C．1.30伏 D．0.26伏
3．如图所示，电流表的示数是
A. 2.3A B. 2.6A C. 0.43A D. 0.46A
命题点8：电阻箱的读数
1．如图所示，电阻箱的示数为 Ω。
命题点9：电能表的读数
【注意】1．电能表应接在入户电路总开关前．
2．电能表所在电路能接入的用电器最大总功率等于额定最大电流乘以220 V．
3．电能表的单位是kW·h(度)，最后一格的数字是小数位．
4．电能表上“3 000 r/(kW·h)”，表示每消耗1 kW·h的电能，表盘转3 000转．
【针对训练】
1．如图所示，电能表的示数为 kW•h，在某段时间内。转盘转过1800圈，则此段时问内用了 度
电。
7
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司2．小强家中一个月前、后电能表示数如图所示，小强家所在地区每度电的电费是0.6元，那么本月他家应
交电费______元，请你为小强家提一条节约用电的建议：______。
3．图丙电能表的读数为 ______kW•h。
