专题七 电路故障分析
类型一 根据现象判断故障
1．（2021·四川内江市·中考真题）如图所示电路，闭合开关S后，发现灯泡L、L 均不亮，电流表示数为
1 2
零，电压表示数等于电源电压，则该电路中的故障是（ ）
A．L 断路 B．L 短路 C．L 断路 D．L 短路
1 1 2 2
2．（2021·黑龙江中考真题）如图所示的电路中，电源电压恒定．闭合开关S后，电路正常工作．过了一
会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是
A．电阻R断路 B．电阻R短路 C．灯L断路 D．灯L短路
3．（2021·安徽中考真题）如图所示，R 和R 均为定值电阻，闭合开关S，电流表指针明显偏转，电压表
1 2
几乎无示数，如果R 或R 一处发生故障，则下列判断正确的是（ ）
1 2
A．R 短路 B．R 短路 C．R 断路 D．R 断路
1 2 1 2
1
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司4．（2021·山东烟台·中考真题）如图所示，电源电压恒定不变，闭合开关S，灯L 和L 均发光，一段时间
1 2
后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（ ）
A．灯L 断路 B．灯L 断路
1 2
C．灯L 短路 D．灯L 短路
1 2
5．（2021·甘肃兰州·中考真题）如图所示的电路，闭合开关S后，只有一只灯泡发光，两电流表示数相等，
关于电路中可能存在的故障，下列说法中正确的是（ ）
A． 断路 B． 断路 C． 短路 D． 短路
6．在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关
闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障，则故障可能是（
）
A．零线上保险丝烧断 B．火线上保险丝烧断
C．灯丝烧断 D．插座短路
7．如图所示，在接线柱间接入熔丝和铜丝，熔丝电阻大于铜丝。接通电源，闭合开关 S，依次闭合各小灯
2
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司泡支路的开关，可以看到电流表的示数逐渐增大；再闭合电炉丝支路的开关时，会发现熔丝被熔断。下
列说法正确的是（ ）
①实验说明电路超负荷运行会引起安全事故
②实验中通过熔丝的电流大于铜丝
③通电相同的时间，熔丝所产生的热量多于铜丝
④随着支路开关依次闭合，熔丝最终熔断说明电流通过导体产生的热量与电流强度有关
A．只有①② B．只有①③④ C．只有②③④ D．①②③④都正确

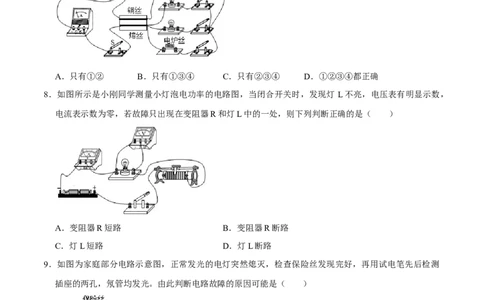

8．如图所示是小刚同学测量小灯泡电功率的电路图，当闭合开关时，发现灯 L不亮，电压表有明显示数，
电流表示数为零，若故障只出现在变阻器R和灯L中的一处，则下列判断正确的是（ ）
A．变阻器R短路 B．变阻器R断路
C．灯L短路 D．灯L断路
9．如图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用试电笔先后检测
插座的两孔，氖管均发光。由此判断电路故障的原因可能是（ ）
A．插座短路 B．进户的火线断路
C．进户的零线断路 D．电灯的灯丝断路
10．小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光。于是小明拿来测电笔，闭合开关后，
3
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司分别在如图a、b、c、d四个位置进行测量，测电笔均能发光。则电路故障是（ ）

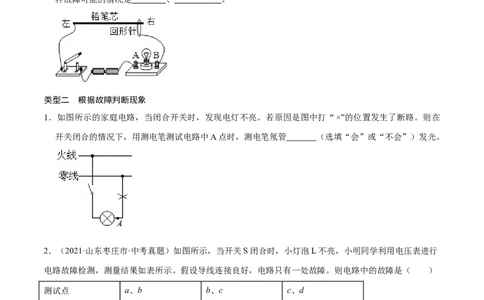

11．小芳用铅笔芯制作如图所示的“模拟调光灯”。闭合开关后，左右移动回形针，小灯泡始终不亮，为
检查电路故障，小芳将电压表接到A、B两点，测得电压为3.0V，则A、B间 （短路/断路），这
种故障可能的情况是 、 。
类型二 根据故障判断现象
1．如图所示的家庭电路，当闭合开关时，发现电灯不亮。若原因是图中打“×”的位置发生了断路。则在
开关闭合的情况下，用测电笔测试电路中A点时，测电笔氖管 （选填“会”或“不会”）发光。
2．（2021·山东枣庄市·中考真题）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行
电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是（ ）
测试点 a、b b、c c、d
电压表示数 有示数 有示数 无示数
4
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．开关S断路 B．小灯泡L断路 C．滑动变阻器R短路D．滑动变阻器R断路
3．（2021·江苏江苏·中考真题）如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断
正确的是（ ）
A．灯L 不亮 B．灯L 不亮 C．电流表无示数 D．电池也被烧坏
1 2
4．（2021·辽宁辽宁·中考真题）如图所示的电路板，正面只有一个开关和两个灯泡，电源及导线均在电路
板背面。闭合开关，看见L 发光，L 不发光，用灯泡L 替换L，发现L 和L 同时发光，忽略温度对灯丝
1 2 3 1 2 3
电阻的影响。下列判断正确的是（ ）
A．L 和L 是并联的 B．L 不发光的原因是灯丝断了
3 2 2
C．L 的电阻大于L 的电阻 D．L 替换L 后，电路的总功率变小
1 3 3 1
