专题二：仪器的使用和读数
命题点1：刻度尺的使用及读数
【注意】1．被测物体的长度应为末端对应的刻度值减去始端对应的刻度值．
2．使有刻度线的一侧紧靠被测物体，并与被测长度平行．
3．视线正对刻度读出数值，读数时看清分度值，并估读到分度值的下一位．若估读值为“零”，也要补
上．
4．注意填空后面的单位转换：1 cm＝10 mm．
【针对训练】

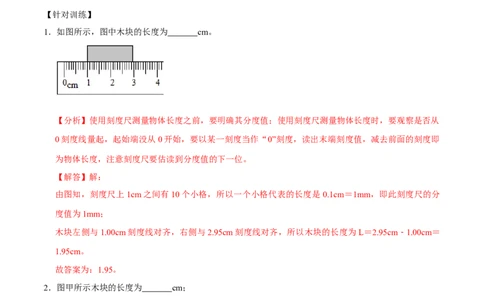

1．如图所示，图中木块的长度为 cm。
【分析】使用刻度尺测量物体长度之前，要明确其分度值；使用刻度尺测量物体长度时，要观察是否从
0刻度线量起，起始端没从0开始，要以某一刻度当作“0”刻度，读出末端刻度值，减去前面的刻度即
为物体长度，注意刻度尺要估读到分度值的下一位。
【解答】解：
由图知，刻度尺上1cm之间有10个小格，所以一个小格代表的长度是 0.1cm＝1mm，即此刻度尺的分
度值为1mm；
木块左侧与1.00cm刻度线对齐，右侧与2.95cm刻度线对齐，所以木块的长度为L＝2.95cm﹣1.00cm＝
1.95cm。
故答案为：1.95。
2．图甲所示木块的长度为 cm；
【分析】（1）使用刻度尺测量物体长度之前，要明确其分度值；使用刻度尺测量物体长度时，要观察是
否
1
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司从0刻度线量起，起始端没从0开始，要以某一刻度当作“0”刻度，读出末端刻度值，减去前面的刻度即
为物体长度，注意刻度尺要估读到分度值的下一位；
【解答】（1）由图甲知，刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm＝1mm，即
此刻度尺的分度值为1mm；木块左侧与6.00cm对齐，右侧与9.80cm对齐，所以木块的长度为L＝9.80cm
﹣6.00cm＝3.80cm；
故答案为：3.80

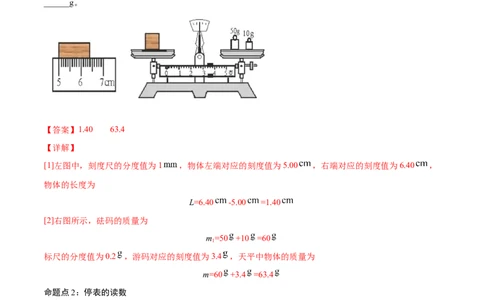

3．（2021·四川南充市·中考真题）如图所示，物体的长度为______ ；如图所示，天平中物体的质量为
______g。
【答案】1.40 63.4
【详解】
[1]左图中，刻度尺的分度值为1 ，物体左端对应的刻度值为5.00 ，右端对应的刻度值为6.40 ，
物体的长度为
L=6.40 -5.00 =1.40
[2]右图所示，砝码的质量为
m=50 +10 =60
1
标尺的分度值为0.2 ，游码对应的刻度值为3.4 ，天平中物体的质量为
m=60 +3.4 =63.4
命题点2：停表的读数
【注意】
1．停表内圈的单位是“分钟”，外圈的单位是“秒”．
2．读数前，先分清内圈和外圈的分度值．
3．读数时，对于外圈一圈表示30 s的停表，内圈的分针小于30 s时(指针未过半刻度线)，读外圈小于30
的读数；内圈的分针大于30 s时(指针过半刻度线)，读外圈大于30的读数．
4．注意单位转换：1 min＝60 s．
【针对训练】
2
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司1．图乙机械停表的读数为 ______s。

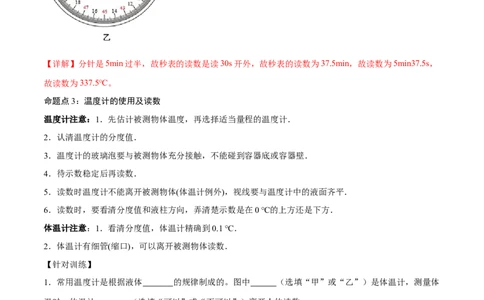

【详解】分针是5min过半，故秒表的读数是读30s开外，故秒表的读数为37.5min，故读数为5min37.5s，
故读数为337.5℃。
命题点3：温度计的使用及读数
温度计注意：1．先估计被测物体温度，再选择适当量程的温度计．
2．认清温度计的分度值．
3．温度计的玻璃泡要与被测物体充分接触，不能碰到容器底或容器壁．
4．待示数稳定后再读数．
5．读数时温度计不能离开被测物体(体温计例外)，视线要与温度计中的液面齐平．
6．读数时，要看清分度值和液柱方向，弄清楚示数是在0 ℃的上方还是下方．
体温计注意：1．看清分度值，体温计精确到0.1 ℃．
2．体温计有细管(缩口)，可以离开被测物体读数．
【针对训练】
1．常用温度计是根据液体 的规律制成的。图中 （选填“甲”或“乙”）是体温计，测量体
温时，体温计 （选填“可以”或“不可以”）离开人体读数。
【分析】（1）物体具有热胀冷缩的性质，常用温度计是根据液体的热胀冷缩性质制成的；
（2）人体正常体温在37℃左右，变化幅度很小，所以体温计的测量范围不需要太大；
（3）体温计在下端有一个极细的缩口，便于离开人体读数。
3
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司【解答】解：常用温度计是根据液体热胀冷缩原理制成的。
体温计是用来测量体温的，正常人体的温度在35℃﹣42℃之间，所以乙是体温计。
体温计在下端有一个极细的缩口，离开人体后，遇冷收缩，使上方的液体不能够回到玻璃泡内，因此它
可以离开被测物体来读数。
故答案为：热胀冷缩；乙；可以。

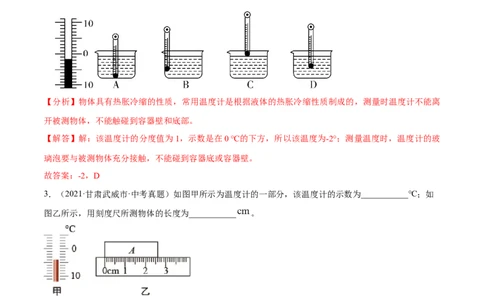

2．小明同学所在的小组在做“用温度计测量水的温度”的实验时，她观察到教室墙上的温度计示数如图
甲所示，则此时教室的温度是_______℃；实验中如图乙所示，测量水温的做法正确的是______．
【分析】物体具有热胀冷缩的性质，常用温度计是根据液体的热胀冷缩性质制成的，测量时温度计不能离
开被测物体，不能触碰到容器壁和底部。
【解答】解：该温度计的分度值为1，示数是在0 ℃的下方，所以该温度为-2°；测量温度时，温度计的玻
璃泡要与被测物体充分接触，不能碰到容器底或容器壁。
故答案：-2，D
3．（2021·甘肃武威市·中考真题）如图甲所示为温度计的一部分，该温度计的示数为___________℃；如
图乙所示，用刻度尺所测物体的长度为___________ 。
【答案】-4 2.60
【详解】
[1]温度计上10℃之间有10个小格，所以一个小格代表的温度是1℃，即此温度计的分度值为1℃；液柱最
高处在0℃以下，所以显示的温度低于0℃，为-4℃。
[2]刻度尺上1cm之间有10个小格，所以一个小格代表的长度是
0.1cm=1mm
4
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司即此刻度尺的分度值为1mm；物体A左侧与0.00cm对齐，右侧与2.60cm对齐，所以物体A的长度为
L=2.60cm-0.00cm=2.60cm
4．（2021·陕西中考真题）液体温度计是利用液体______的性质制成的，如图所示体温计的示数为______
。
【答案】热胀冷缩 36.5
【详解】
[1]物体材料有热胀冷缩的性质，在不同温度下，体积会发生变化，液体温度计根据液体的热胀冷缩，当液
体受热时，体积膨胀，不同温度下，体积不同，根据对应的体积和温度关系，标记出对应温度即可测量温
度。
[2]图中温度计量程为35 ~42 ，分度值为0.1 ，读数为36.5 。
命题点4：天平的使用及读数
【注意】1．调平时将天平放在水平台上，切记游码要归零，旋动两侧平衡螺母均可．
2．添减砝码和移动游码时要用镊子，不能用手直接操作．
3．加砝码时要按从大到小的顺序．
4．在测量过程中不能旋动平衡螺母使天平平衡，应该添加砝码或移动游码．
5．注意单位转换：1 g＝10－3 kg．
【针对训练】
1．小明用天平测量苹果质量，在调节天平平衡的过程中，发现指针如图甲所示，他应将平衡螺母向
（填
“左”或“右”）移动，直到指针指在分度盘中央，然后将苹果放到天平的左盘，向右盘加减砝码并移动
游码，
使天平再次平衡时，砝码质量和游码对应的刻度值如图乙所示，则苹果质量为 g。
【分析】首先把天平放在水平台上，游码移到标尺左端的零刻度；调节平衡螺母使指针指到分度盘的中央
位置，指针左偏向右调节平衡螺母；被测物体的质量等于砝码的总质量与游码所对刻度之和；读取游码所
5
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司对刻度时，以左侧为准。
【解答】解：将天平放在水平桌面上，将游码拨到标尺左端的零刻度线处；发现指针偏向分度盘中央刻度
线的左侧，此时应将平衡螺母向右调节；苹果的质量等于砝码的质量加游码在标尺上所对的刻度值，即m
苹果
＝100g+50g+5g+1.4g＝156.4g。
故答案为：右；156.4。
2．图甲天平的读数为______g。
【详解】砝码的示数为45g，再加上游码的示数为2.4g，故总质量为47.4g。
3．在图中天平的读数为 g；
【分析】天平在读数时，应将砝码的质量与游码的示数相加，并注意游码标尺的分度值，并读取游码的左
边缘对应的示数；
【解答】解：由图可知，天平横梁标尺分度值是0.2g，游码所对示数是1.6g，天平的示数是20g+5g+1.6g
＝26.6g；
故答案是：26.6g
命题点5：量筒的读数
【注意】1．使用前要注意量筒的量程和分度值．
2．量筒要放在水平的工作台上，不能放到天平上使用，不能用手托着量筒读数．
3．读数时视线应与凹液面的底部(或凸液面的顶部)相平．
4．注意单位转换：1 mL＝1 cm3 ．
【针对训练】
1．如图所示的量筒是以________为单位标度的，分度值是___________；测量时如果如图甲所示那样读数，
则读出的液体体积与真实值相比________(填“偏大”“偏小”或“相等”)．正确的读数方法应该是
6
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司________________________________．如图乙所示，用量筒测量小石块的体积，该量筒的分度值是
___________，液体的体积是______ mL，小石块的体积是______cm3．
【分析】使用前要注意量筒的量程和分度值；读数时视线应与凹液面的底部(或凸液面的顶部)相平，俯视
读数会变大，仰视读数会偏小。由乙图可知液体的体积是20mL，添加石头后的体积是40mL，所以石头体
积是20cm3
【解答】该量筒的量程是50mL，以mL为单位，分度值是1 mL，图甲俯视读数会变大，正确的读数方法
是视线与液面最凹处所对刻线相平，由乙图可知液体的体积是20mL，添加石头后的体积是40mL，所以石
头体积是20cm3
故答案：mL ，1 mL，偏大，视线与液面最凹处所对刻线相平，1 mL，20，20
2．（2021·广西中考真题）贺州市很多市民喜欢收藏奇石，为了测量某种形状不规则的奇石的密度，小明
与兴趣小组的同学在老师指导下进行如图所示的实验
（1）把天平放在水平桌面上，将______移至标尺左端零刻度线处，调节横梁上的平衡螺母使天平橫梁平
衡；
（2）甲图出现的错误是______；
（3）在测量奇石质量时，小明依次将砝码放在天平的右盘，当他在右盘内加入最小的5g砝码时，发现天
平的指针静止在分度盘中线的右侧，则他接下来应该进行的操作是______；
（4）乙图是正确测量奇石质量得到的结果，其读数是______g；
7
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司（5）根据丙图量筒两次的读数，可得奇石的体积是______ ；
（6）计算出奇石的密度是______ 。如果小明先测奇石的体积再测其质量，会导致实验结果______
（选填“偏小”或“偏大”）。
【答案】游码 直接用手拿砝码 取下5g的砝码，调节游码，使天平重新平衡 53 20 2.65
偏大
【详解】
（1）[1]在调平天平时，应先将游码归零。
（2）[2]甲图中，用手直接加减砝码，在加减砝码应用镊子夹取。
（3）[3]使用天平测量时，在右盘放入最小砝码时，分度盘中的指针向右偏，说明右盘中砝码质量大于左
盘的质量，应将5g砝码取出，移动游码至天平重新平衡。
（4）[4]图乙中，使用天平测得奇石的质量
m=50g+3g=53g
（5）[5]由图丙知，奇石的体积
V=40mL-20mL=20mL=20cm3
（6）[6]奇石的密度
[7]若先测量奇石的体积，再测量质量，会造成所测质量偏大，因奇石上带有些许水。据 知，测得的
密度偏大。
命题点6：弹簧测力计的使用及读数
注意：1．所测力不能超过弹簧测力计的量程．
2．使用前应校零，并用手轻轻拉几下，防止弹簧被卡住或存在较大摩擦．
3．应使弹簧测力计的轴线与所测力的方向一致．
4．读数时，看清分度值．
【针对训练】
1．图丁弹簧测力计读数为 ______N。
8
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司【解答】分度值为0.2N，故读数为1.2N。
2．图丁所示的物重是 N。
【分析】根据弹簧测力计的分度值结合指针的位置读出其示数，即为物体的重力。
【解答】由图丁可知，弹簧测力计的分度值是0.2N，根据指针位置可知其示数是2.2N，则物重是2.2N。
故答案为：2.2N
命题点7：电流表和电压表的使用及读数
电流表注意：1．电流表不能直接接到电源两端，否则会导致电源短路．
2．电流表读数时一定要先看清量程和分度值，再根据指针对应的位置读数．
电压表注意：1．电压表可以直接接到电源两端，此时测电源电压．
2．电压表读数时一定要先看清量程和分度值，再根据指针对应的位置读数．
【针对训练】
1．如图所示，图甲中电流表的读数为 A，图乙中电压表的读数为 V。
9
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司【分析】电压表和电流表的读数：确定使用的量程，确定每一个大格和每一个小格各代表多少。
【解答】解：
（1）图甲中电流表的量程为0～3A，每一个大格代表1A，每一个小格代表0.1A，读数为1.4A；
（2）图乙中电压表的量程为0～3V，每一个大格代表1V，每一个小格代表0.1V，读数为1.5V；
故答案为：1.4；1.5。
2．（2021·浙江温州市·中考真题）用伏安法测电功率时，某电表的指针位置如图所示。其示数为（ ）
A．1.30安 B．0.26安 C．1.30伏 D．0.26伏
【答案】B
【详解】
由图可知，该电表是电流表，由于电流表使用接线柱“-”和“0.6”，所以使用0~0.6A的量程，因为0A到
0.2A之间平均分成10个小格，所以分度值是0.02A，那么电流表的示数为
0.2A 0.02 3A=0.26A
故选B。
3．如图所示，电流表的示数是
A. 2.3A B. 2.6A C. 0.43A D. 0.46A
【答案】D
10
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司【详解】由图知，电流表的量程是0∼0.6A，分度值是0.02A，所以电流表示数是0.46A.故选D.
命题点8：电阻箱的读数
1．如图所示，电阻箱的示数为 Ω。
【分析】用各指针所指的示数乘以下面的倍数，然后将所有的数值相加，即为该电阻箱的读数。
【解答】解：由图知，该电阻箱的示数为：2×1000Ω+0×100Ω+3×10Ω+5×1Ω＝2035Ω。
故答案为：2035。
命题点9：电能表的读数
【注意】1．电能表应接在入户电路总开关前．
2．电能表所在电路能接入的用电器最大总功率等于额定最大电流乘以220 V．
3．电能表的单位是kW·h(度)，最后一格的数字是小数位．
4．电能表上“3 000 r/(kW·h)”，表示每消耗1 kW·h的电能，表盘转3 000转．
【针对训练】
1．如图所示，电能表的示数为 kW•h，在某段时间内。转盘转过1800圈，则此段时问内用了 度
电。
【分析】（1）电能表是测量电路一段时间内消耗的电能的仪表，上面有五个数字窗口，最后一位是小数
位，单位是kW•h；
（2）3600r/kW•h说明每消耗1kW•h的电能，电能表转3600转，可求当电能表的转数为1800转时消耗的
11
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司电能。
【解答】解：（1）电能表最后一位是小数位，单位是 kW•h，从电能表上可以看出电能表的示数为
201.9kW•h；
（2）由“3600r/kW•h”可知每消耗1kW•h的电能，电能表转3600转，电能表转了1800转，消耗电能：
W＝1800r× ＝0.5kW•h。
故答案为：201.9；0.5。
2．小强家中一个月前、后电能表示数如图所示，小强家所在地区每度电的电费是0.6元，那么本月他家应
交电费______元，请你为小强家提一条节约用电的建议：______。
【解答】[1]小强家本月共消耗的电能
1081.5kW·h-781.5kW·h=300kW·h
他家需要付的电费
300kW·h×0.6元/kW·h=180元
[2]人离开时随手关灯；夏天空调温度不要设置太低。
3．图丙电能表的读数为 ______kW•h。
【解答】电能表的读数为520.3kW·h。
