专题五：坐标图像题
命题点1：力学中的图像
题型一：s－t、v－t图像
1．（2021·湖北中考真题）下列s -t图像中描述物体做匀速直线运动的是（ ）
A． B． C． D．
2．（2021·甘肃中考真题）甲、乙两物体同时由同一位置开始在水平面上向东运动，它们的s-t图像如图所
示。下列说法中正确的是（ ）
A．第2s末物体乙开始做匀速直线运动
B．第4s末两物体的运动速度恰好相等
C．前2s内，以物体乙为参照物，物体甲在向东运动
D．前4s内，甲、乙两物体的平均速度大小相等
3．（2021·甘肃兰州·中考真题）如图所示，能正确反映物体做匀速直线运动的图像是（ ）
A． B．
C． D．
1
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司4．（2021·黑龙江大庆·中考真题）一定质量的物体在水平拉力的作用下沿同一水平面做直线运动，其路程
（s）—时间（t）关系如图所示，下列正确的是（ ）
A．物体20s时的速度大于8s时的速度
B．0~12s物体所受的拉力大于12s~24s物体所受的拉力
C．0~12s拉力做的功大于12s~24s拉力做的功
D．0~12s拉力做功的功率小于12s~24s拉力做功的功率

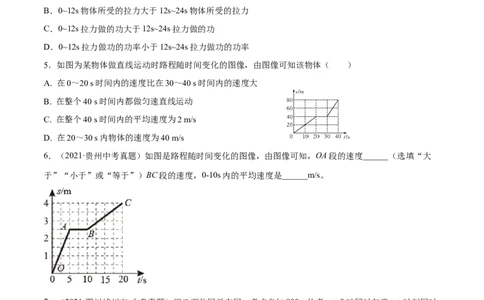

5．如图为某物体做直线运动时路程随时间变化的图像，由图像可知该物体（ ）
A. 在0～20 s时间内的速度比在30～40 s时间内的速度大
B. 在整个40 s时间内都做匀速直线运动
C. 在整个40 s时间内的平均速度为2 m/s
D. 在20～30 s内物体的速度为40 m/s
6．（2021·贵州中考真题）如图是路程随时间变化的图像，由图像可知，OA段的速度______（选填“大
于”“小于”或“等于”）BC段的速度，0-10s内的平均速度是______m/s。
7．（2021·四川泸州市·中考真题）甲乙两位同学在同一考点参加800m体考，t=0时同时起跑，t 时刻同时
4
到达终点，其速度-时间图像如图所示，下列描述正确的是（ ）
2
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．0~t 时间内甲乙两同学都在做匀速直线运动
1
B．t~t 时间内甲乙两同学保持相对静止
1 2
C．0~t 时间内甲同学的路程小于乙同学的路程
3
D．刚到达终点时，甲乙两同学速度相等
8．（2021·内蒙古通辽·中考真题）如图所示是甲、乙两车运动的s-t图像，当两车从同一地点，同时同向
做匀速直线运动时， ______，当时间 _____s时，两车相距12m。
9．小满用水平力推水平地面上的物体，物体的v﹣t图象如图所示，
（1）物体在0～1s处于 状态。
（2）物体在第2s的速度是 m/s；
（3）物体在4～6s内通过的路程是 m。
题型二：m－V图像
1．（2021·四川中考真题）a，b，c为三种不同的液体，它们的质量与体积的关系如图所示（ ）
3
原创精品资源学科网独家享有版权，侵权必究！

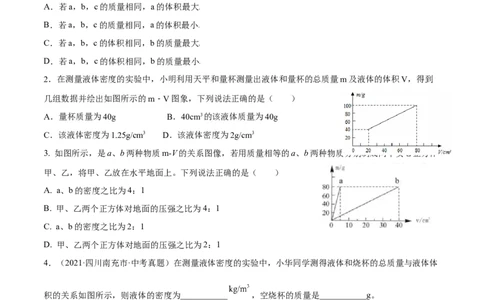

学科网（北京）股份有限公司A．若a，b，c的质量相同，a的体积最大
B．若a，b，c的质量相同，a的体积最小
C．若a，b，c的体积相同，b的质量最大
D．若a，b，c的体积相同，b的质量最小
2．在测量液体密度的实验中，小明利用天平和量杯测量出液体和量杯的总质量m及液体的体积V，得到
几组数据并绘出如图所示的m﹣V图象，下列说法正确的是（ ）
A．量杯质量为40g B．40cm3的该液体质量为40g
C．该液体密度为1.25g/cm3 D．该液体密度为2g/cm3
3. 如图所示，是a、b两种物质m-V的关系图像，若用质量相等的a、b两种物质分别制成两个实心正方体
甲、乙，将甲、乙放在水平地面上。下列说法正确的是（ ）
A. a、b的密度之比为4：1
B. 甲、乙两个正方体对地面的压强之比为4：1
C. a、b的密度之比为2：1
D. 甲、乙两个正方体对地面的压强之比为2：1
4．（2021·四川南充市·中考真题）在测量液体密度的实验中，小华同学测得液体和烧杯的总质量与液体体
积的关系如图所示，则液体的密度为___________ ，空烧杯的质量是___________g。
4
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司题型三：其他力学相关图像
1．重16N的正方体物块沉在面积很大的容器底部，现用一根细线将物块提出水面，物块所受的浮力F随
物块上升的距离h变化关系如图所示，已知水的密度为1.0×103kg/m3，则下列说法中正确的是（ ）
A．物块的边长为0.5m
B．物块在出水前细线的拉力恒为5.0N
C．物块的密度为1.6×103kg/m3
D．物块沉在水槽底部时，水在物块上表面处产生的压强为6.0×103Pa
2．（2021·黑龙江大庆·中考真题）一定质量的物体在水平拉力的作用下沿同一水平面做直线运动，其路程
（s）—时间（t）关系如图所示，下列正确的是（ ）
A．物体20s时的速度大于8s时的速度
B．0~12s物体所受的拉力大于12s~24s物体所受的拉力
C．0~12s拉力做的功大于12s~24s拉力做的功
D．0~12s拉力做功的功率小于12s~24s拉力做功的功率
3．汽车在平直公路上以速度V 匀速行驶，发动机功率为P ，牵引力为F ，t 时刻开始，司机减小了油门，
0 0 0 1
使汽车保持恒定功率P行驶，到t 时刻，汽车又开始做匀速直线运动，速度为 v，已知运动过程中汽车
2
所受阻力f恒定不变，汽车牵引力F随时间变化的图象如图所示，则（ ）
A．t 至t 时间内，汽车做加速运动 B．F＝2f
1 2 0
C．t 时刻之后，汽车将保持功率P 行驶 D．v＝ v
2 0 0
4．如图甲所示，弹簧测力计通过细线拉着正方体物块缓慢浸入某未知液体中，物块受到的拉力 F与其下
表面浸入液体中的深度h之间的关系如图乙所示。则物块受到的重力为 N，物块刚好浸没在液体
中时其下表面浸入的深度为 cm，未知液体的密度为 kg/m3．（g取10N/kg）
5
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司5．如图甲所示，在水平面上测量木块滑动摩擦力时，作用在木块上的水平拉力 F大小随时间t变化情况的
图象如图乙所示，木块运动速度v随时间t变化情况的图象如图丙所示。由以上情况可知，木块在
s至 s时间段内动能减小，此时动能转化为 能；木块在第15s时受到的摩擦力为 N。
6．（2021·黑龙江大庆·中考真题）小明同学设计了如图甲所示的滑轮组装置，当施加图乙所示随时间变化
的水平拉力F时，重物的速度v随时间t变化的关系如图丙所示。不计绳与滑轮的重量及滑轮转动时的摩
擦，绳对滑轮的拉力方向近似看成水平方向。在0-1s内，重物受到地面的摩擦力为______N，在2s-3s内，
拉力F做功的功率为______W。
命题点2：温度－时间图像
1．如图所示是海波熔化时温度随时间变化的图象。由此可判断（ ）
6
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．海波是非晶体
B．海波的熔化时间是5min
C．海波的熔点是50℃
D．海波在熔化过程中吸收热量，温度升高
2．某物质在冷却过程中温度的变化曲线如图所示。据图可知，这种物质（ ）
A．是非晶体 B．在t 时刻是固态
1
C．在t 时刻是液态 D．在t 时刻正放热
2 2
3．如图甲所示，将质量相等的冰和蜡烛分别装在两个相同的试管中，放入装有水的烧杯中加热。绘制出
温度随时间变化的图象如图乙所示。下列说法正确的是（ ）
A．图甲中的实验装置，安装时应按照“由上到下”的顺序
B．图甲中两试管放在同一烧杯中加热，可以控制相同时间内冰和蜡烛吸收的热量相同
C．由图乙可知，A图线对应物质的内能先增大后不变再增大
D．由图乙可知，B图线对应的物质是冰
4．（2021·天津中考真题）“奋斗者”号载人潜水器的壳体使用了我国白主研发的新型高强、高韧钛合金。
金属钛是一种晶体，其熔化时温度随时间变化的图象为图中的（ ）
A． B． C． D．
5．（2021·四川成都市·中考真题）小刚同学用如图甲的装置探究“冰熔化过程的规律”，他每隔30s记录
一次温度，绘制出温度随时间变化的图像，如图乙。由实验可知，冰熔化过程要______热量，温度______。
7
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司命题点3：电学中的图像问题
题型一：I－U、U－I图像
1．如图甲所示的电路中，电源电压保持不变。闭合S 断开S ，S 接a，将滑动变阻器R 的滑片从最右端
1 2 3 1
滑动到最左端时，灯泡L正常发光。再闭合S 断开S，S 接b，将滑动变阻器R 的滑片从最右端向左滑
2 1 3 2
动到某一位置。两次实验中，分别绘制出电流表与电压表示数变化关系的图象如图乙所示。下列说法正
确的是（ ）
A．电源电压为12V
B．灯泡的额定功率为24W
C．闭合S 断开S，S 接a时，灯泡L的最小功率为6W
1 2 3
D．滑动变阻器R 的最大阻值为24Ω
2
2．如图甲所示，电源电压保持不变，小灯泡上标有4v“字样，电流表的量程为0～0.6A图乙是小灯泡的电
流随其电压变化的图象。滑动变阻器R 的最大阻值为20Ω，定值电阻R 的阻值为10Ω．当闭合S和
1 2
S，断开S，滑片移到中点时，小灯泡L恰好正常发光则下列说法正确的是（ ）
2 1
A．电源电压为5V
B．闭合s和S，断开S，滑片移到中点时，用一个“4V 0.5W“的灯泡L′替换L，则将正常发光
2 1
C．闭合S和S，断开S，当小灯泡的功率为0.8w时，滑动变阻器的阻值是17.5Ω
2 1
8
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司D．闭合S和S，断开S，为保证电路安全，电阻R 的最大功率为8.1W
1 2 2
3．额定电压均为6V的甲、乙两灯，I﹣U图线如图所示。下列说法正确的是（ ）
A．甲、乙两灯的电阻均随电压增大而减小
B．甲、乙两灯的额定功率之比为4：1
C．甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为3：2
D．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1：3
4．甲图是小灯泡L和电阻R的I﹣U图象。将小灯泡L和电阻R接入乙图所示电路中，只闭合开关S 时，
1
小灯泡L的实际功率为1W．下列说法错误（ ）
A．只闭合开关S 时，小灯泡L 的电阻为4Ω
1
B．再闭合开关S 时，电流表示数增加0.2A
2
C．再闭合开关S 时，电路总功率为1.4W
2
D．再闭合开关S 后，在1min 内电阻R产生的热量为240J
2
5．（2021·湖北荆州市·中考真题）如图甲所示，小灯泡L的额定电压为5V，滑动变阻器R的最大阻值为
60 ，电流表量程为“0～0.6A”，电压表量程为“0～15V”，电源电压恒定。闭合开关S，在保证电路安
全的前提下，最大范围调节滑动变阻器的滑片P，绘制了电流表示数与电压表示数关系图像如图乙所示，
电流表示数与滑动变阻器R连入电路阻值的变化关系图像如图丙所示。则下列说法中正确的是（ ）
A．电源电压为5V
B．小灯泡正常发光时电阻为2.5
C．当电压表示数为1V时，滑动变阻器消耗的电功率为2.5W
D．当电压表示数为2V时，小灯泡和变阻器消耗的功率之比为1：4
6．（2021·黑龙江绥化市·中考真题）图甲是通过小灯泡L的电流与其两端电压的关系图象。现将小灯泡L
与电阻R连入如图乙所示的电路中。闭合开关S，小灯泡的实际功率为1.8W，电压表示数为3V。下列结
果正确的是（ ）
9
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司①电源电压为9V ②电阻R的阻值为10Ω
③电路消耗的总功率为2.7W ④通过电阻R的电流为0.6A
A．只有①②③正确 B．只有②③④正确
C．只有①③正确 D．只有②④正确
7．（2021·四川泸州市·中考真题）王力同学在学校看到电工师傅们正在更换安全出口指示灯，他发现这些
指示灯都是LED灯（发光二极管，电路元件符号为 ）在实验室他找来了一只标有“5V”字样的LED灯，
电压为9V的电源，并设计了如图甲所示的电路。
（1）如图甲所示，闭合开关S前，要将滑动变阻器的滑片置于______（选填“a”或“b”）端，闭合开关S
后移动滑片P，LED灯发光，测得4组数据并在坐标纸上描点如图乙所示。当该LED灯正常工作时，LED
灯的额定功率为______W，此时变阻器R 接入电路的阻值是______ 。再调节滑动变阻器，当LED灯两
p
满电压达到6V时，该LED灯井未烧毁，则LED灯在6V电压下工作10s消耗的电能为______J；
（2）在图甲中断开S，只改变电源的正负极后再闭合S，LED灯不发光、电流表示数几乎为零，但电压表
有示数，此时LED灯所在的电路相当于______（选填“通路”“开路”或“短路”）。王力同学又把该
LED灯接入某低压电路中，该灯出现持续频闪现象，说明这个电路中的电流是______（选填“交流电”或
10
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司“直流电”）。
题型二：其他电学相关图像
1．甲、乙、丙、丁四个同学进行攀岩比赛，他们做的功W与时间t的关系如图所示。若规定做功最快的
获胜，则最后胜出的一定是（ ）
A．甲 B．乙 C．丙 D．丁
2．在如图甲所示的电路中，电源的电压恒定，滑动变阻器的最大阻值为R ＝8Ω，R 为定值电阻但看不清
1 2
标识。滑动变阻器滑片从左端M滑到右端N的过程中，滑动变阻器的电功率P随MN间电阻R变化的
关系如图乙所示，其中滑动变阻器阻值取2Ω和8Ω时电功率相同，则以下说法正确的有（ ）
①定值电阻R ＝4Ω
2
②电源的电压为6V
③电压表的最大示数为4.5V
④滑动变阻器的最大电功率为2.25W
A．①②③ B．②③④ C．①②④ D．①③④
