题型 01 坐标图像题
目 录
01 挑战中考题·查能力漏洞
类型1 pH曲线
类型2 酸碱盐之间反应的曲线
类型3 与催化剂相关的曲线
类型4 金属的化学性质
类型5 溶解过程相关的曲线
02 突破题型·补能力漏洞
题型特点
技巧点拨
03 能力提升演练
类型1 pH曲线
1．（2023•深圳）某同学在验证次氯酸（HClO）光照分解产物数字实验中，HClO所发生反应的方程式为
2HClO 2HCl+O ↑，容器中O 的体积分数以及溶液的pH随时间变化的情况如图所示，下列说法
2 2
错误的是（ ）
A．光照前，容器内已有O
2
B．反应过程中，溶液的酸性不断增强
C．反应前后氯元素的化合价不变
D．该实验说明HClO化学性质不稳定
2．（2023•南通）已知常温下Ca（OH） 溶解度为0.17g。向一定量饱和Ca（OH） 溶液中滴加盐酸，溶
2 2
液pH随V（盐酸）变化的曲线如图所示。为检测某生石灰样品中钙元素含量，实验如下：
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
步骤1取0.60g样品于锥形瓶中，向其中加入200mL蒸馏水，盖上表面皿充分振荡。
步骤2向冷却后的锥形瓶中滴入几滴酚酞，再逐滴加入稀盐酸至反应完全。反应完全时锥形瓶内溶液红
色恰好褪去。经换算，消耗m（HCl）＝0.73g。
下列说法正确的是（ ）
A．步骤1中充分振荡后得到澄清透明的溶液
B．步骤2中红色恰好褪去时，消耗V mL盐酸
3
C．步骤2中化学反应方程式为2HCl+CaO＝CaCl +H O
2 2
D．该样品中钙元素的质量分数为66.67%
3．（2023•绵阳）氢氧化钠溶液和稀盐酸混合没有明显现象，它们是否发生了反应呢？某化学兴趣小组的
同学设计如图甲所示实验进行探究。他们在盛有一定量 X溶液的烧杯中放置pH传感器和温度传感器，
并滴入3滴酚酞试液，然后开启电磁搅拌器，从滴定管中逐滴加入Y溶液，计算机显示两种传感器所得
的数据曲线如图乙和图丙。
回答下列问题：
（1）烧杯中的X溶液是 ，实验过程中烧杯内溶液的颜色变化 。
（2）实验过程中发生反应的化学方程式是 。若使用的NaOH溶液已经变
质，则实验时还可观察到烧杯中出现的现象是 。
（3）结合图像分析上述实验，下列说法正确的是 （填序号）。
A.a点溶液显碱性
B.加入10mLY溶液时恰好完全反应
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C.该反应是放热反应
D.烧杯中NaCl的质量分数一直增大
（4）从微观视角分析，酸碱中和反应的实质是：在溶液中，酸解离出的氢离子和碱解离出的
结合生成水。写出一个符合上述反应实质，产物有硫酸盐的化
学方程式 。
类型2 酸碱盐之间反应的曲线
4．（2023•呼和浩特）如图是向稀HCl和稀H SO 的混合液中，滴加Ba（OH） 溶液的图像关系，下列
2 4 2
说法不正确的是（ ）
A．a 点的溶液pH＜7
1
B．a 点的溶质可能有BaCl
2 2
C．b 点和 b 点的溶液pH＝7
1 2
D．c 点的溶液能使酚酞试液变红
2
5．（2023•云南）酸、碱、盐是几类重要化合物，与人类日常生活和工农业生产关系十分密切。
（1）请从以下选项中选择适当物质的标号填空：
a.碳酸钠
b.碳酸钙
c.氢氧化钙
①可用来配制农药波尔多液的是 ；
②可用作补钙剂的是 ；
③可用于玻璃、洗涤剂生产的是 。
（2）浓硫酸可做某些气体的干燥剂，原因是 。
（3）利用紫甘蓝自制酸碱指示剂的步骤依次为：研碎，酒精浸泡，过滤，装瓶备用。
①上述步骤中没有用到的仪器是 （填标号）。
②通过实验得出紫甘蓝指示剂在不同液体中的显色情况如下：
液体 蒸馏水 氯化钙溶液 炉具清洁剂 白醋
颜色 紫色 紫色 绿色 红色
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
向滴有紫甘蓝指示剂的稀盐酸和CaCl 的混合溶液中，逐滴加入Na CO 溶液，反应所得沉淀或气体的
2 2 3
质量变化如图所示（图中一条曲线表示生成沉淀的质量变化情况，另一条曲线表示生成气体的质量变化
情况）。
加入Na CO 溶液质量为a g时，所得溶液中除指示剂外还含有的溶质是
2 3
；
加入Na CO 溶液质量由0至bg的过程中，溶液颜色的变化情况是
2 3
。
类型3 与催化剂相关的曲线
4．（2023•襄阳）现有80g稀硫酸和硫酸铜的混合溶液，向其中加入过量氯化钡溶液，充分反应后再滴加
溶质质量分数为20%的氢氧化钠溶液，利用数字化传感器测得生成沉淀的质量与滴入氢氧化钠溶液的质
量的变化关系如图所示。以下说法正确的是（ ）
A．a点溶液中含有两种溶质
B．a→b段溶液中发生的化学反应为CuSO +2NaOH＝Na SO +Cu（OH） ↓
4 2 4 2
C．原混合溶液中H SO 与CuSO 的质量比为49：80
2 4 4
D．向c点溶液中滴加稀硫酸，不会立即出现白色沉淀
6．（2023•泰安）下列图像能正确反映对应实验操作的是（ ）
A． 等量NaOH和NaCl固体分别溶于室温下等量水中
B． 一定质量的碳酸氢钠固体受热分解
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C． 用一定量的双氧水制取氧气
D． 向一定量的硫酸铜溶液中放入铁钉
类型4 金属的化学性质
7．（2023•广州）钴（Co）的金属活动性与铁相似，钴的化合物相关性质如表。下列预测合理的是
（ ）
物质 CoO Co（OH） CoCl CoCO
2 2 3
在水中的溶解性 难溶，灰绿色 难溶，粉红色 易溶，溶液呈 难溶，粉红色
固体 固体 粉红色 固体
A．Co能从MgCl 溶液中置换出Mg
2
B．CoO能与盐酸反应得到粉红色溶液
C．CoCO 能与盐酸反应生成H
3 2
D．Co（OH） 可由Co与NaOH溶液反应制得
2
8．（2023•大庆）下列选项与图示中所反映的变化关系不相符的是（ ）
A．等质量且过量的锌粉、锌粒分别与等质量、等浓度的稀盐酸反应
B．向一定量NaOH与Ca（OH） 的混合溶液中逐渐通入CO 至过量
2 2
C．在相同温度下，等质量等浓度的H O 溶液分解制O
2 2 2
D．向一定体积的Ba（OH） 溶液中，逐滴滴入一定浓度的稀硫酸
2
9．（2023•云南）“乌铜走银”是云南省石屏县始创的一种独特的铜制工艺品技艺。迄今已有300余年的
历史。
（1）乌铜是一种合金，其硬度比纯铜 （填“大”或“小”）；乌铜经锻打、碾压可做成不同厚
度的乌铜片，说明乌铜具有良好的 。
（2）“乌铜走银”的技艺是在乌铜上雕刻各种图案，然后将熔化的银水填入图案中，冷却后打磨光
滑。银长时间放置后依然光亮，原因是 。
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（3）乌铜表面的黑色物质主要是氧化铜。利用稀硫酸和铁从氧化铜中得到铜单质可通过以下两种方案
实现：
方案一：Fe H Cu
2
方案二：CuO CuSO Cu
4
①上述两种方案中较优的是 ，理由是 ；
②西汉刘安所著《淮南万毕术》中提到“曾青得铁则化为铜”，方案二中体现这一过程的化学方程式
为 。
（4）乌铜的废料经初步处理后可得到AgNO 和Cu（NO ） 的混合溶液。若向其中加入一定量的金属
3 3 2
Zn，充分反应后过滤，得到滤液和滤渣。下列说法正确的是 （填标号）。
A.滤渣中一定含有的金属是Ag、Cu
B.滤液中可能含有的溶质是AgNO 、Cu（NO ）
3 3 2
C.若向滤渣中加入稀盐酸，无明显现象，则滤渣中一定含有Ag、Cu
D.若向滤液中加入稀盐酸，无明显现象，则滤液可能呈蓝色
E.若向滤液中加入稀盐酸，产生白色沉淀，则滤液中一定含有的金属离子是Ag+、Cu2+、Zn2+
类型5 溶解过程相关的曲线
10．（2023•苏州）CuSO 和NaCl的溶解度曲线如图所示。下列说法正确的是（ ）
4
A．CuSO 的溶解度一定小于NaCl的溶解度
4
B．升高温度可以降低CuSO 的溶解度
4
C．T℃时，NaCl和CuSO 两种饱和溶液溶质的质量分数相等
4
D．分别将等质量80℃的NaCl和CuSO 饱和溶液降温至20℃，析出晶体质量NaCl大
4
11．（2023•哈尔滨）如图是甲、乙两种固体物质（均不含结晶水）的溶解度曲线，结合图示判断，下列说
法错误的是（ ）
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．t ℃时，甲、乙两种物质的溶解度相等
1
B．甲中混有少量的乙，可以采用冷却热饱和溶液的方法提纯甲
C．t ℃时，等质量的甲、乙两种饱和溶液中，甲中含有的溶剂质量较多
2
D．将t ℃时两种物质的饱和溶液分别升温至t ℃，其溶质质量分数均不变
1 2
12．（2023•镇江）如图为MgCl 、KCl和MgSO 的溶解度曲线。下列说法正确的是（ ）
2 4
A．T ℃时，溶解度：S（MgCl ）＞S（KCl）＞S（MgSO ）
2 2 4
B．T ℃时，将MgSO 、MgCl 固体各30.0g分别溶于50.0g水，则形成MgSO 饱和溶液和MgCl 不饱
2 4 2 4 2
和溶液，前者溶液的溶质质量分数大于后者
C．T ℃时，将KCl、MgSO 的饱和溶液分别降温到T ℃，两种溶液中均有晶体析出
3 4 2
D．T ℃时，将等质量的KCl、MgSO 饱和溶液分别升温到T ℃，要使两种溶液均达到饱和，加入的对
1 4 3
应溶质质量相等
13．（2023•遂宁）某兴趣小组用硝酸钾进行了图甲所示的实验，硝酸钾溶解度与温度的关系如图乙。
（1）10℃时，硝酸钾的溶解度是 克；
（2）②中硝酸钾溶液是 （选填“饱和”或“不饱和”）溶液；
（3）通过查阅资料知道氯化钠的溶解度受温度影响较小。从硝酸钾溶液（含有少量氯化钠）中提纯硝
酸钾的方法是 结晶。
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

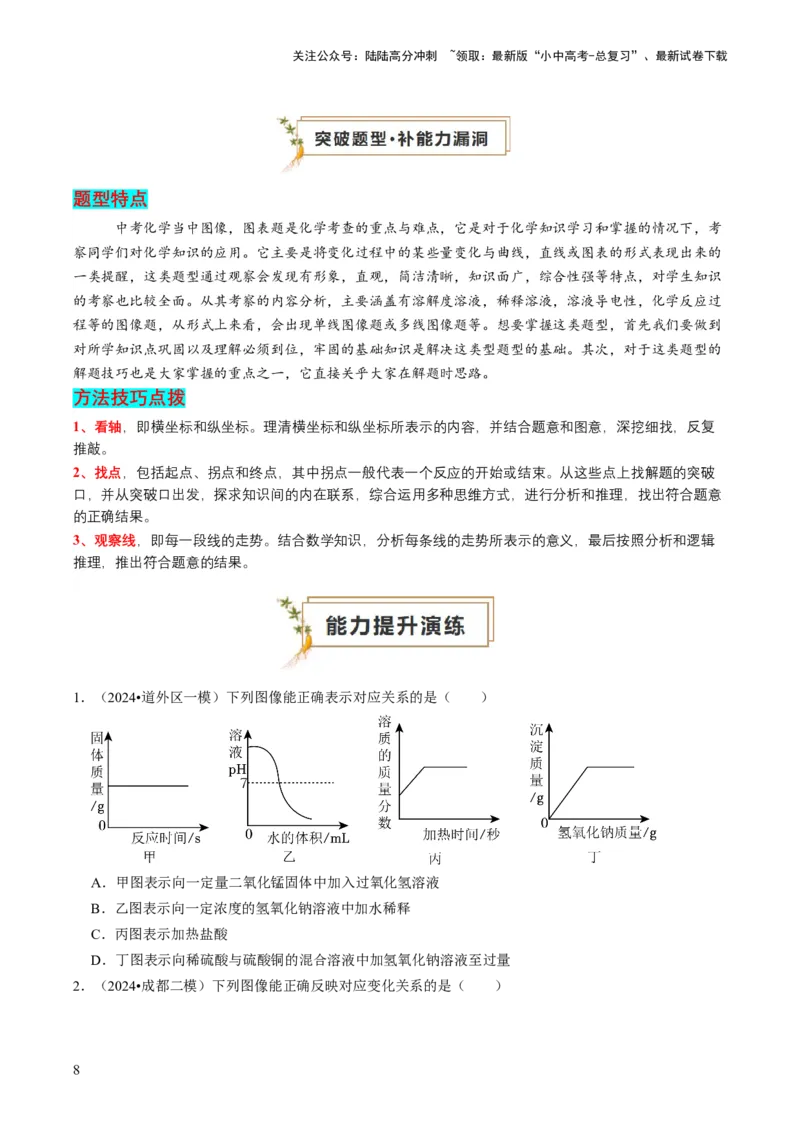

题型特点
中考化学当中图像，图表题是化学考查的重点与难点，它是对于化学知识学习和掌握的情况下，考
察同学们对化学知识的应用。它主要是将变化过程中的某些量变化与曲线，直线或图表的形式表现出来的
一类提醒，这类题型通过观察会发现有形象，直观，简洁清晰，知识面广，综合性强等特点，对学生知识
的考察也比较全面。从其考察的内容分析，主要涵盖有溶解度溶液，稀释溶液，溶液导电性，化学反应过
程等的图像题，从形式上来看，会出现单线图像题或多线图像题等。想要掌握这类题型，首先我们要做到
对所学知识点巩固以及理解必须到位，牢固的基础知识是解决这类型题型的基础。其次，对于这类题型的
解题技巧也是大家掌握的重点之一，它直接关乎大家在解题时思路。
方法技巧点拨
1、看轴，即横坐标和纵坐标。理清横坐标和纵坐标所表示的内容，并结合题意和图意，深挖细找，反复
推敲。
2、找点，包括起点、拐点和终点，其中拐点一般代表一个反应的开始或结束。从这些点上找解题的突破
口，并从突破口出发，探求知识间的内在联系，综合运用多种思维方式，进行分析和推理，找出符合题意
的正确结果。
3、观察线，即每一段线的走势。结合数学知识，分析每条线的走势所表示的意义，最后按照分析和逻辑
推理，推出符合题意的结果。
1．（2024•道外区一模）下列图像能正确表示对应关系的是（ ）
A．甲图表示向一定量二氧化锰固体中加入过氧化氢溶液
B．乙图表示向一定浓度的氢氧化钠溶液中加水稀释
C．丙图表示加热盐酸
D．丁图表示向稀硫酸与硫酸铜的混合溶液中加氢氧化钠溶液至过量
2．（2024•成都二模）下列图像能正确反映对应变化关系的是（ ）
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A． 加热一定质量的氯酸钾和二氧化锰混合物
B． 等质量Mg、Fe与足量等浓度稀硫酸反应
C． 压强、温度的改变对氧气溶解度的影响
D． 足量红磷在充满空气的密闭容器中燃烧
3．（2024•涟源市模拟）现有以下曲线，与之对应的叙述正确的是（ ）
A．图①是给氯酸钾和二氧化锰的混合物加热
B．图②是向一定温度下的饱和氢氧化钙溶液中不断加入氧化钙固体
C．图③是向pH＝1的酸溶液中不断加水
D．图④是向一定质量的过氧化氢溶液中不断加入二氧化锰固体
4．（2024•杨浦区二模）烧杯中盛有锌粉和铁粉的混合物mg，向其中逐渐加入一定浓度的稀盐酸，测得剩
余固体的质量与加入稀盐酸体积的关系如图所示。下列有关结论错误的是（ ）
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．加入V mL稀盐酸时，剩余固体中不含锌
1
B．加入V mL稀盐酸时，溶液中有2种溶质
2
C．反应中由铁粉产生的氢气质量为
D．整个过程中产生氢气的质量一定小于
5．（2024•鼓楼区校级模拟）如图是硝酸钾和氯化钠的溶解度曲线，提纯 KNO （含少量NaCl）的实验部
3
分过程如①、②、③所示，有关说法错误的是（ ）
A．KNO 的溶解度随温度升高而增大 B．从①到②溶液中溶剂的质量减小
3
C．从①到③溶液中溶解的KNO 质量变小 D．从②到③溶液中NaCl的质量分数不变
3
6．（2024•哈尔滨模拟）如图是两种物质的溶解度曲线，下列说法不正确的是（ ）
A．60℃时，M、N的溶解度相等
10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
B．40℃时，100g水中最多溶解60gN
C．图中阴影部分可表示N的饱和溶液
D．60℃时，M、N的饱和溶液降温至40℃，均无溶质析出
7．（2024•阳新县校级模拟）中国著名化学家侯德榜先生发明了联合制碱法，促进了世界制碱技术的发
展。Na CO 和NaCl的溶解度曲线如图所示。下列说法中正确的是（ ）
2 3
A．t ℃时，NaCl饱和溶液中溶质的质量分数为36%
1
B．t ℃时，将50gNa CO 固体放入50g水中，充分溶解后所得溶液的质量为100g
2 2 3
C．将t ℃的Na CO 饱和溶液升温到t ℃，溶液的溶质质量分数不变
1 2 3 2
D．将t ℃的Na CO 溶液和NaCl溶液降温到t ℃，两溶液中均有晶体析出
2 2 3 1
8．（2024•广州一模）“盐穴储气”是一种地下储能技术、储气时采集盐水，注水时排天然气，原理如图
所示，回答下列题。采集的盐水主要含 NaCl 和少量 MgSO 。根据如图判断，下列说法正确的是
4
（ ）
A．溶解度：MgSO ＞NaCl
4
B．MgSO 的溶解度随温度升高而增大
4
C．a℃时，MgSO 溶液的溶质质量分数为50%
4
D．将盐水蒸发结晶，可得到较纯的NaCl
9．（2024•深圳模拟）小深同学查阅资料得到甲、乙溶解度曲线（如图1）。为提纯含少量乙杂质的甲，
小深依照图2进行实验，下列说法正确的是（ ）
11关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．由图1可知，溶解度：甲＞乙
B．图2中，③中上层清液的溶质只有乙物质
C．图2中，②→③，溶液中甲物质的质量减小
D．由图1可知，t℃时，甲、乙溶液的溶质质量分数相等
10．（2024•广州一模）小组同学称取13.8gMgCO •3H O进行热重分析，并绘制出如图所示的热重曲线，
3 2
下列说法正确的是（ ）
A．t ～t ℃时反应的化学方程式为：MgCO •3H O MgCO +3H O
1 2 3 2 3 2
B．t ℃时，固体物质的化学式为MgCO •H O
2 3 2
C．最终剩余的4.0g物质是MgCO
3
D．MgCO •3H O失去结晶水的过程属于物理变化
3 2
11．（2024•福州模拟）我国有辉煌的古代文化和科技成就。
（1）“以铜为镜，可以正衣冠；以史为镜，可以知兴替；以人为镜，可以明得失”。“以铜为镜”利
用铜具有 （填物理性质）的性质。
（2）“火井沈荧于幽谷，高焰飞煽于天垂”描写的是天然气燃烧时的现象，天然气属于 （选
填 “ 可 再 生 ” 或 “ 不 可 再 生 ” ） 能 源 ， 其 完 全 燃 烧 的 化 学 方 程 式 为
。
（3）“水锡……其质黑色……愈经淘取”是指水中淘取锡砂（锡矿石），锡砂的主要成分为 SnO ，难
2
溶于水，水中淘取锡砂的分离操作是 过滤 ；“凡煎炼亦用洪炉，人砂数百斤，丛架木炭亦数百
斤，鼓鞴（鼓入空气）熔化”是指高温下木炭会把锡从锡砂（SnO ）中置换出来，同时产生二氧化碳气
2
12关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
体，反应的化学方程式为 。炼锡时，有关键的一步“点铅勾
锡”形成合金，使其较易熔化流出，其原因是 。
12．（2024•南岗区一模）如图是甲、乙两种固体物质（不含结晶水）的溶解度曲线，根据图像及相关知识
回答下列问题：
（1）甲、乙物质的溶解性均为① （填“易”或“微”）溶。50℃时，甲物质的溶解度为②
。
（2）将甲在20℃时的饱和溶液转化为不饱和溶液，可以采用 的方法。
（3）20℃时，甲、乙饱和溶液中溶质的质量分数均为 。
13．（2024•无锡模拟）金属材料在人类文明的发展中起着重要作用，古代冶金技术彰显了我国劳动人民的
智慧。
（1）战国《韩非子。内储说上》提到，早期采金技术均是“沙里淘金”。金在自然界中主要以
（填“单质”或“化合物”）形式存在。
（2）北宋沈括所著的《梦溪笔谈》中记载了“湿法炼铜”的方法：“熬胆矾铁釜，久之亦化为铜”。
即 在 硫 酸 铜 溶 液 中 加 入 铁 ， 则 可 得 到 铜 。 该 反 应 的 化 学 方 程 式 是
，该反应属于 反应（填基本反应类型）。
（3）明代宋应星所著的《天工开物》一书，介绍了“火法炼锌”的方法：把炉甘石（ZnCO ）和煤炭
3
饼装入炼锌罐如图所示，泥封，“其底铺薪，发火煅红”，“冷定毁罐取出”。
① 炉 甘 石 （ ZnCO ） 加 入 锌 罐 之 前 ， 先 将 其 粉 碎 的 目 的 是
3
。
②反应区中，炉甘石（ZnCO ）在高温下分解生成氧化锌和另一种氧化物，该氧化物的化学式是
3
。
③反应区中，煤炭中的碳与氧化锌反应生成锌和二氧化碳，该反应的化学方程式是
，该反应中的还原剂是 。
④必须“冷定”（冷却至室温）后才能“毁罐”取锌，请从化学变化的角度解释其原因：
。
13关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
14．（2024•河东区一模）金属在生产、生活中应用广泛。
（1）我国三星堆遗址最新出土的金面具备受瞩目。该面具为一整块金箔制作，最薄处仅有 0.2毫米，
这说明金属具有良好的 性（填“导电”或“延展”）。
（2）明代宋应星所著《天工开物》中记载了我国古代炼铁方法。现代工业利用高炉炼铁，其主要反应
原理是一氧化碳与氧化铁的反应，该反应的化学方程式为 。
（3）目前世界上已有50%以上的废钢铁得到回收利用，其目的是 。
A．节约金属资源
B．合理开采矿物
C．防止钢铁生锈
（4）有A、B、C三种金属，将B和C浸入稀盐酸中，B溶解而C不溶解，将C浸入A的硝酸盐溶液
中，其表面有析出的A，则这三种金属活动性顺序是 （填序号）。
A．A＞B＞C
B．B＞A＞C
C．B＞C＞A
D．C＞B＞A
（5）向一定质量的AgNO 和Zn（NO ） 的混合溶液中加ag铁粉，充分反应后过滤。得滤液和滤渣，
3 3 2
向滤液中加入稀盐酸，有白色沉淀生成。
①原滤液中一定含有的阳离子是 。
②原滤渣中一定含有的金属是 。
15．（2024•常州模拟）固体物质A、B的溶解度曲线如图1所示。①②③④是分别用100g水配制的不
同状态的A溶液。据图1回答：
（1）63℃时A的溶解度为 。
（2）①②③④中，质量分数最小的是 。
14关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（3）将溶液①降温转化成溶液②的过程中没有发生改变的物理量有 。
a.溶质质量 b.溶剂质量 c.溶质质量分数 d.溶解度
（4）大量A中混有少量B时，常用提纯A的方法是 。
（5）将①表示的A溶液恒温蒸发水分至A完全析出。在图2中画出析出A的质量与蒸发水的质量的关
系图像。
16．（2024•南京模拟）水和溶液在生产、生活中具有广泛的用途。
（1）把少量下列物质分别放入水中，充分搅拌，可以得到溶液的是 （填字母）。
A.面粉 B.氯化钠 C.汽油 D.蔗糖
（2）加入活性炭，水中的色素等褪去，体现了活性炭的 性。
（3）甲、乙两种不含结晶水的固体物质的溶解度曲线如图。
①t
1
℃时，乙物质的溶解度是 。
②t
2
℃时，分别将甲、乙固体溶于水，配成两种物质的饱和溶液各100g，所需固体的质量相比，甲
乙（填“大于”、“小于”或“等于”）。
（4）若要配制245g质量分数为10%的稀硫酸，需要质量分数为98%的浓硫酸（密度为1.84g/cm3）
mL （ 计 算 结 果 保 留 一 位 小 数 ） ， 由 浓 溶 液 配 制 稀 溶 液 时 ， 计 算 的 依 据 是
。在实验室用浓硫酸配制稀硫酸的主要步骤有：计算、 、混匀、冷却至室温装瓶并贴上标签。
（5）在实验室里常采用分解过氧化氢的方法制取氧气。试计算 68g溶质质量分数为5%的H O 溶液完
2 2
全分解，理论上最多能生成氧气的质量是多少？（写出计算过程）
