题型 01 坐标图像题（5 大类型）
►类型1 生成物或固体总质量的变化....................................................................................................................1
►类型2 压强变化....................................................................................................................................................6
►类型3 涉及先后顺序..........................................................................................................................................10
►类型4 与催化剂相关的曲线..............................................................................................................................16
►类型5 金属和酸..................................................................................................................................................19
►类型6 金属和盐溶液..........................................................................................................................................27
►类型7 溶解过程相关的曲线..............................................................................................................................31
►类型8 pH曲线....................................................................................................................................................35

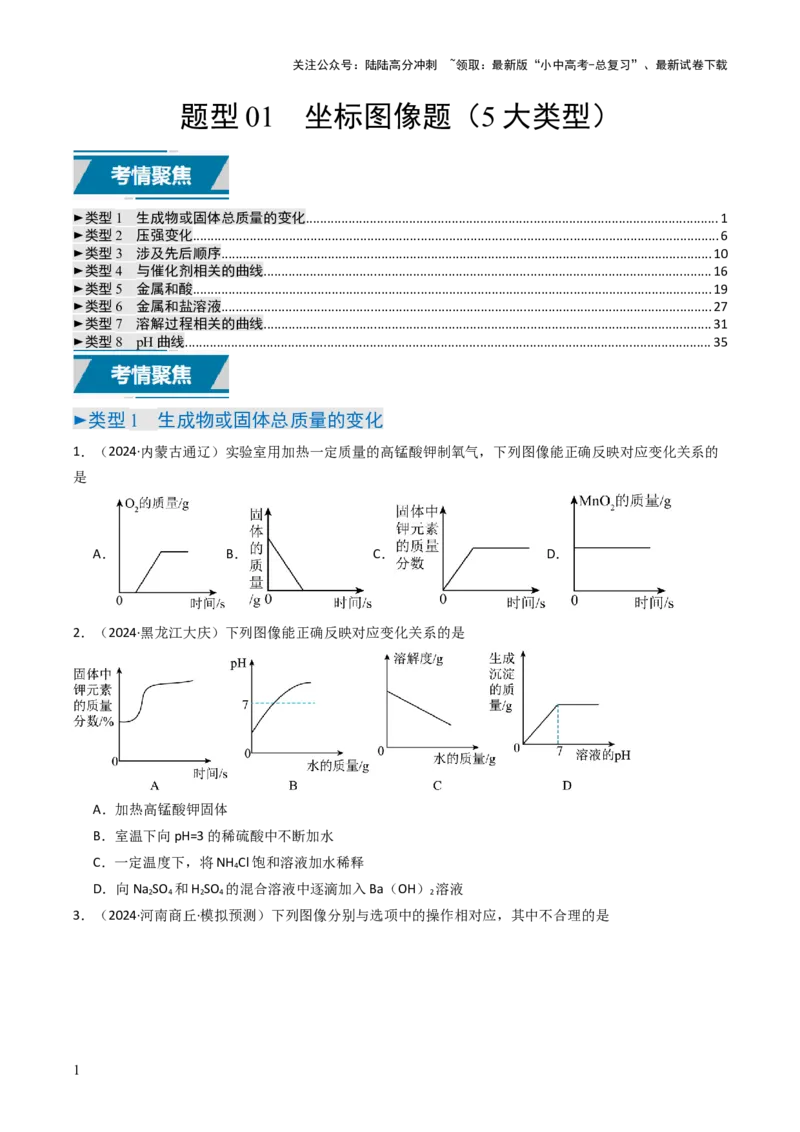

►类型1 生成物或固体总质量的变化
1．（2024·内蒙古通辽）实验室用加热一定质量的高锰酸钾制氧气，下列图像能正确反映对应变化关系的
是
A． B． C． D．
2．（2024·黑龙江大庆）下列图像能正确反映对应变化关系的是
A．加热高锰酸钾固体
B．室温下向pH=3的稀硫酸中不断加水
C．一定温度下，将NH Cl饱和溶液加水稀释
4
D．向Na SO 和H SO 的混合溶液中逐滴加入Ba（OH） 溶液
2 4 2 4 2

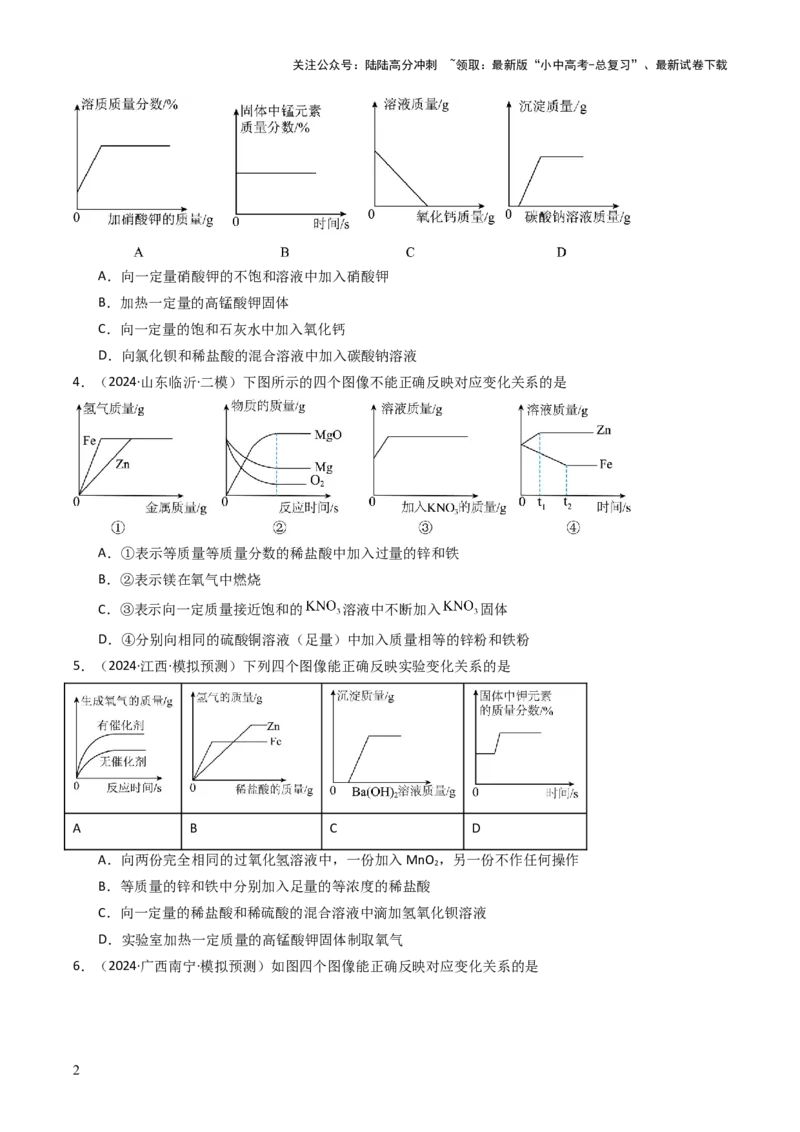

3．（2024·河南商丘·模拟预测）下列图像分别与选项中的操作相对应，其中不合理的是
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．向一定量硝酸钾的不饱和溶液中加入硝酸钾
B．加热一定量的高锰酸钾固体
C．向一定量的饱和石灰水中加入氧化钙
D．向氯化钡和稀盐酸的混合溶液中加入碳酸钠溶液
4．（2024·山东临沂·二模）下图所示的四个图像不能正确反映对应变化关系的是
A．①表示等质量等质量分数的稀盐酸中加入过量的锌和铁
B．②表示镁在氧气中燃烧
C．③表示向一定质量接近饱和的 溶液中不断加入 固体
D．④分别向相同的硫酸铜溶液（足量）中加入质量相等的锌粉和铁粉
5．（2024·江西·模拟预测）下列四个图像能正确反映实验变化关系的是
A B C D
A．向两份完全相同的过氧化氢溶液中，一份加入MnO ，另一份不作任何操作
2
B．等质量的锌和铁中分别加入足量的等浓度的稀盐酸
C．向一定量的稀盐酸和稀硫酸的混合溶液中滴加氢氧化钡溶液
D．实验室加热一定质量的高锰酸钾固体制取氧气

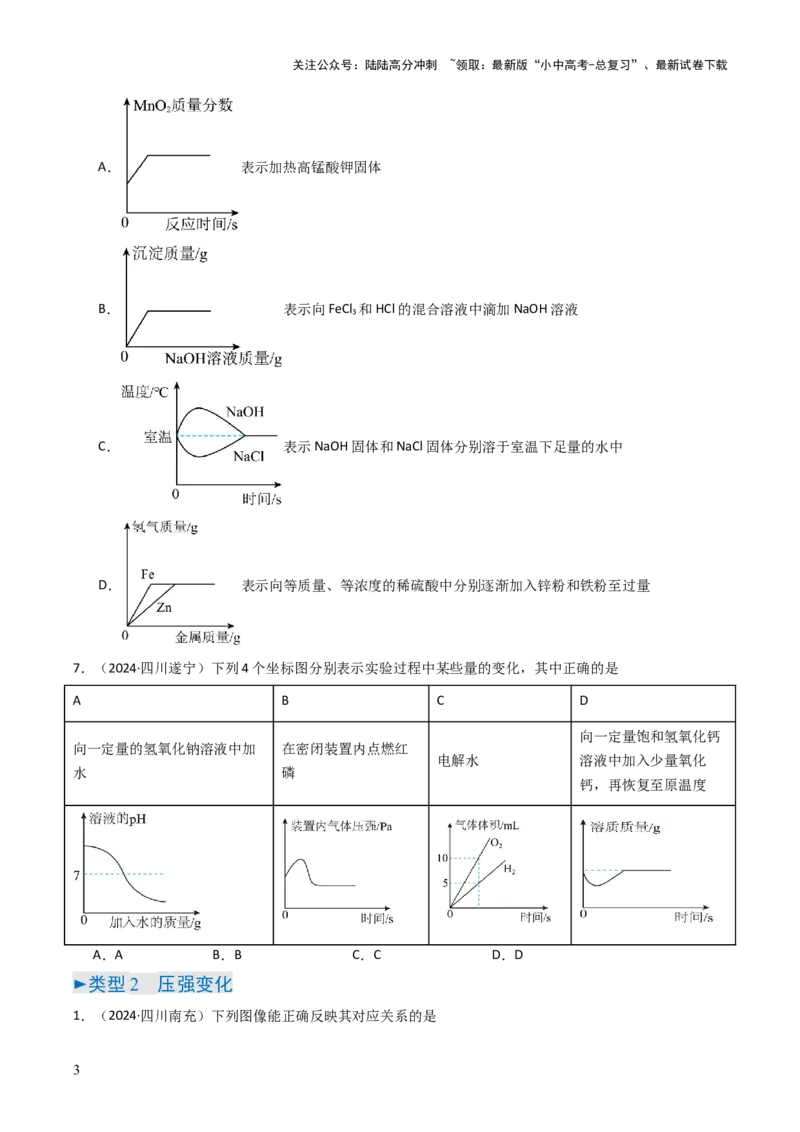

6．（2024·广西南宁·模拟预测）如图四个图像能正确反映对应变化关系的是
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A． 表示加热高锰酸钾固体
B． 表示向FeCl 和HCl的混合溶液中滴加NaOH溶液
3
C． 表示NaOH固体和NaCl固体分别溶于室温下足量的水中
D． 表示向等质量、等浓度的稀硫酸中分别逐渐加入锌粉和铁粉至过量
7．（2024·四川遂宁）下列4个坐标图分别表示实验过程中某些量的变化，其中正确的是
A B C D
向一定量饱和氢氧化钙
向一定量的氢氧化钠溶液中加 在密闭装置内点燃红
电解水 溶液中加入少量氧化
水 磷
钙，再恢复至原温度
A．A B．B C．C D．D
►类型2 压强变化

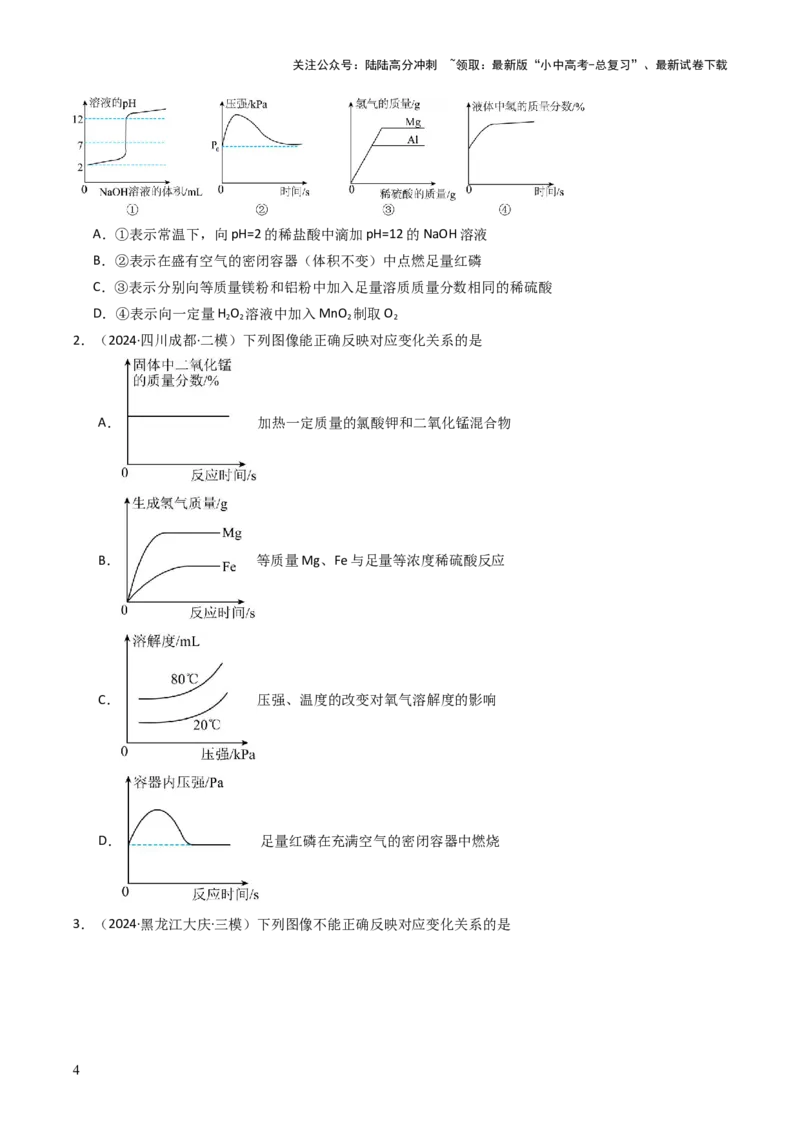

1．（2024·四川南充）下列图像能正确反映其对应关系的是
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．①表示常温下，向pH=2的稀盐酸中滴加pH=12的NaOH溶液
B．②表示在盛有空气的密闭容器（体积不变）中点燃足量红磷
C．③表示分别向等质量镁粉和铝粉中加入足量溶质质量分数相同的稀硫酸
D．④表示向一定量H O 溶液中加入MnO 制取O
2 2 2 2
2．（2024·四川成都·二模）下列图像能正确反映对应变化关系的是
A． 加热一定质量的氯酸钾和二氧化锰混合物
B． 等质量Mg、Fe与足量等浓度稀硫酸反应
C． 压强、温度的改变对氧气溶解度的影响
D． 足量红磷在充满空气的密闭容器中燃烧

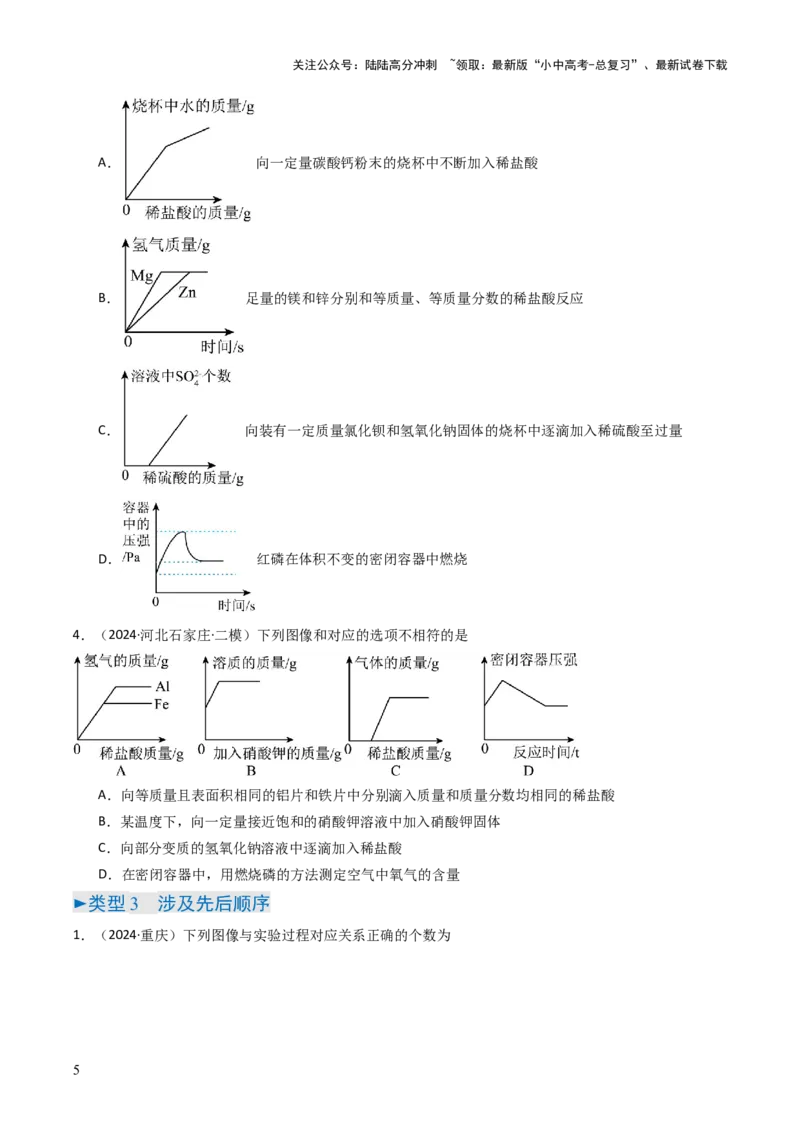

3．（2024·黑龙江大庆·三模）下列图像不能正确反映对应变化关系的是
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A． 向一定量碳酸钙粉末的烧杯中不断加入稀盐酸
B． 足量的镁和锌分别和等质量、等质量分数的稀盐酸反应
C． 向装有一定质量氯化钡和氢氧化钠固体的烧杯中逐滴加入稀硫酸至过量
D． 红磷在体积不变的密闭容器中燃烧
4．（2024·河北石家庄·二模）下列图像和对应的选项不相符的是
A．向等质量且表面积相同的铝片和铁片中分别滴入质量和质量分数均相同的稀盐酸
B．某温度下，向一定量接近饱和的硝酸钾溶液中加入硝酸钾固体
C．向部分变质的氢氧化钠溶液中逐滴加入稀盐酸
D．在密闭容器中，用燃烧磷的方法测定空气中氧气的含量
►类型3 涉及先后顺序

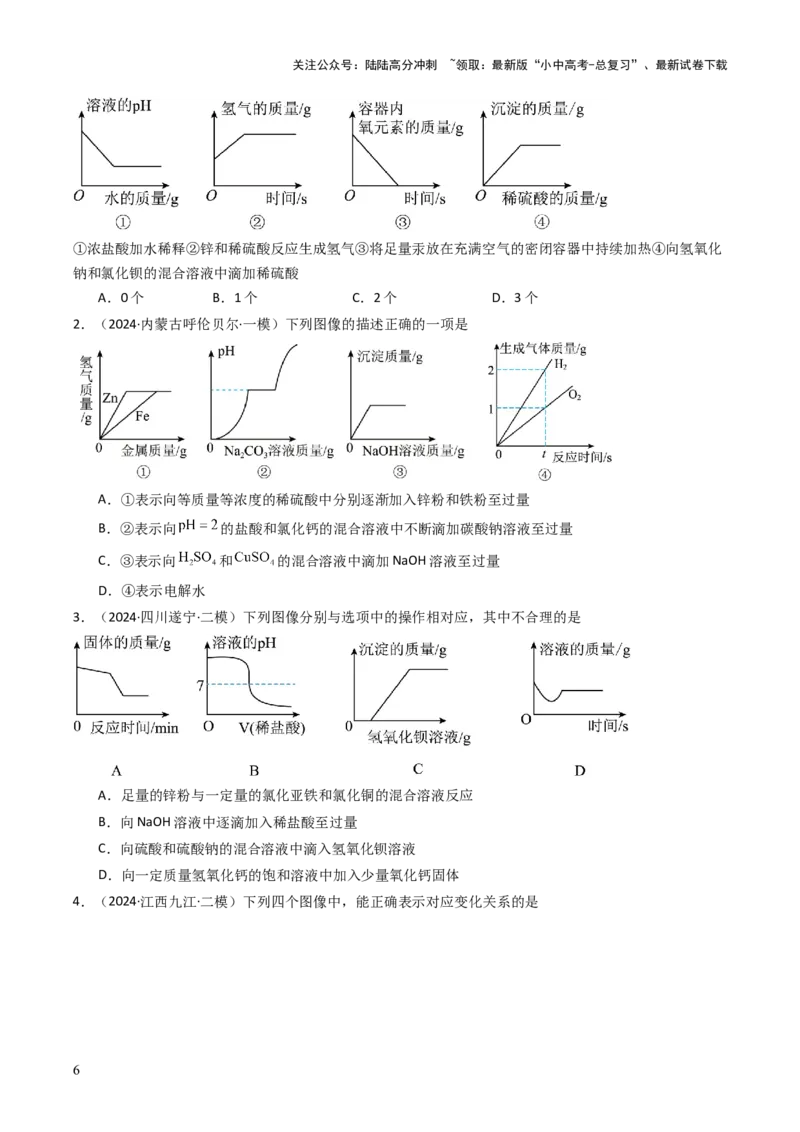

1．（2024·重庆）下列图像与实验过程对应关系正确的个数为
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
①浓盐酸加水稀释②锌和稀硫酸反应生成氢气③将足量汞放在充满空气的密闭容器中持续加热④向氢氧化
钠和氯化钡的混合溶液中滴加稀硫酸
A．0个 B．1个 C．2个 D．3个
2．（2024·内蒙古呼伦贝尔·一模）下列图像的描述正确的一项是
A．①表示向等质量等浓度的稀硫酸中分别逐渐加入锌粉和铁粉至过量
B．②表示向 的盐酸和氯化钙的混合溶液中不断滴加碳酸钠溶液至过量
C．③表示向 和 的混合溶液中滴加NaOH溶液至过量
D．④表示电解水
3．（2024·四川遂宁·二模）下列图像分别与选项中的操作相对应，其中不合理的是
A．足量的锌粉与一定量的氯化亚铁和氯化铜的混合溶液反应
B．向NaOH溶液中逐滴加入稀盐酸至过量
C．向硫酸和硫酸钠的混合溶液中滴入氢氧化钡溶液
D．向一定质量氢氧化钙的饱和溶液中加入少量氧化钙固体
4．（2024·江西九江·二模）下列四个图像中，能正确表示对应变化关系的是
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A． 向一定量的稀硫酸中加水稀释
B． 向一定量的硝酸银溶液中加入铜
C． 向等质量、等浓度的稀硫酸中分别加入镁粉、铁粉
D． 向盐酸和氯化镁的混合溶液中滴加氢氧化钾溶液
5．（2024·广西梧州·二模）下列图像不能正确反映对应变化关系的是
A．将等质量的锌粉和铁粉分别加入等质量过量的稀盐酸中
B．将 ℃硝酸钾饱和溶液恒温蒸发部分水，然后逐渐升高温度至 ℃
C．向含有 和 的混合溶液中逐滴加入 溶液至过量
D．向含有 和 的混合溶液中逐滴加入 溶液至过量
6．（2024·广西南宁·二模）下列图像能正确反映其对应关系的是
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．甲烷和过量的氧气在密闭容器中充分反应
B．向等质量、等浓度的稀硫酸中分别逐渐加入锌粉和铁粉
C．常温下，向一定质量的饱和氢氧化钙溶液中加入少量生石灰
D．向盛有稀盐酸和CuCl 混合溶液的烧杯中逐滴加入NaOH溶液至过量
2

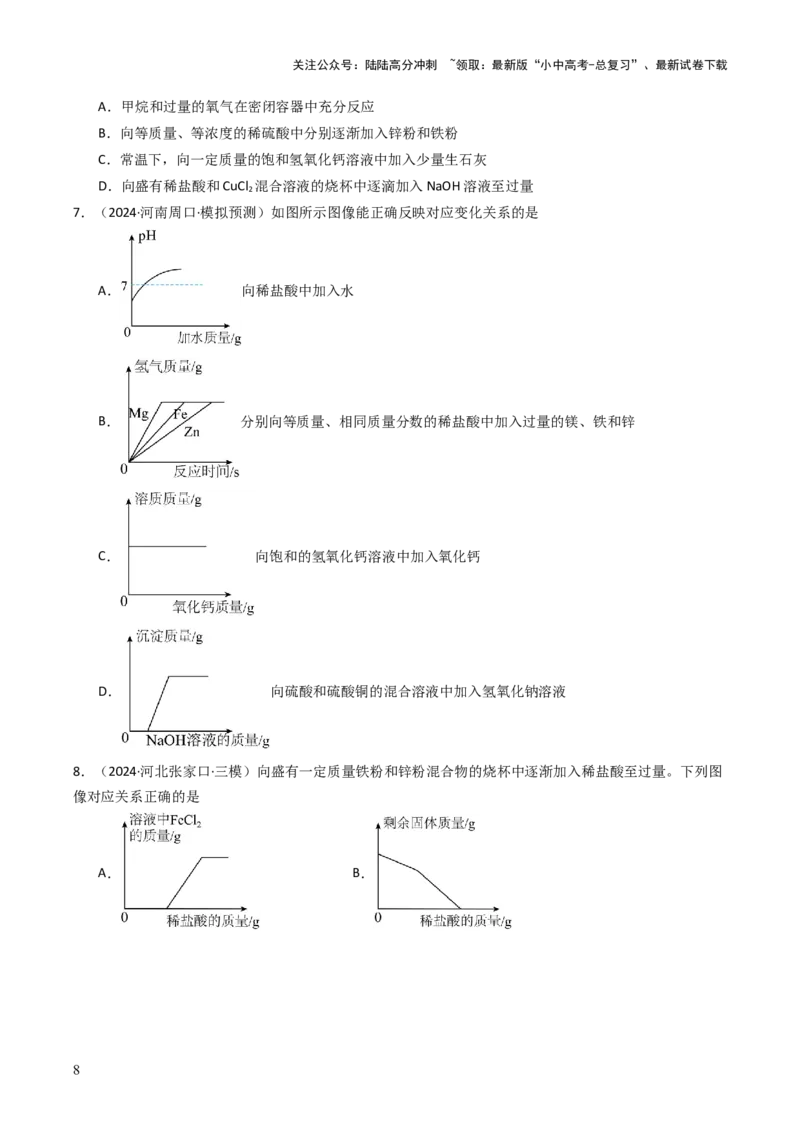

7．（2024·河南周口·模拟预测）如图所示图像能正确反映对应变化关系的是
A． 向稀盐酸中加入水
B． 分别向等质量、相同质量分数的稀盐酸中加入过量的镁、铁和锌
C． 向饱和的氢氧化钙溶液中加入氧化钙
D． 向硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液
8．（2024·河北张家口·三模）向盛有一定质量铁粉和锌粉混合物的烧杯中逐渐加入稀盐酸至过量。下列图
像对应关系正确的是
A． B．
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C． D．
►类型4 与催化剂相关的曲线

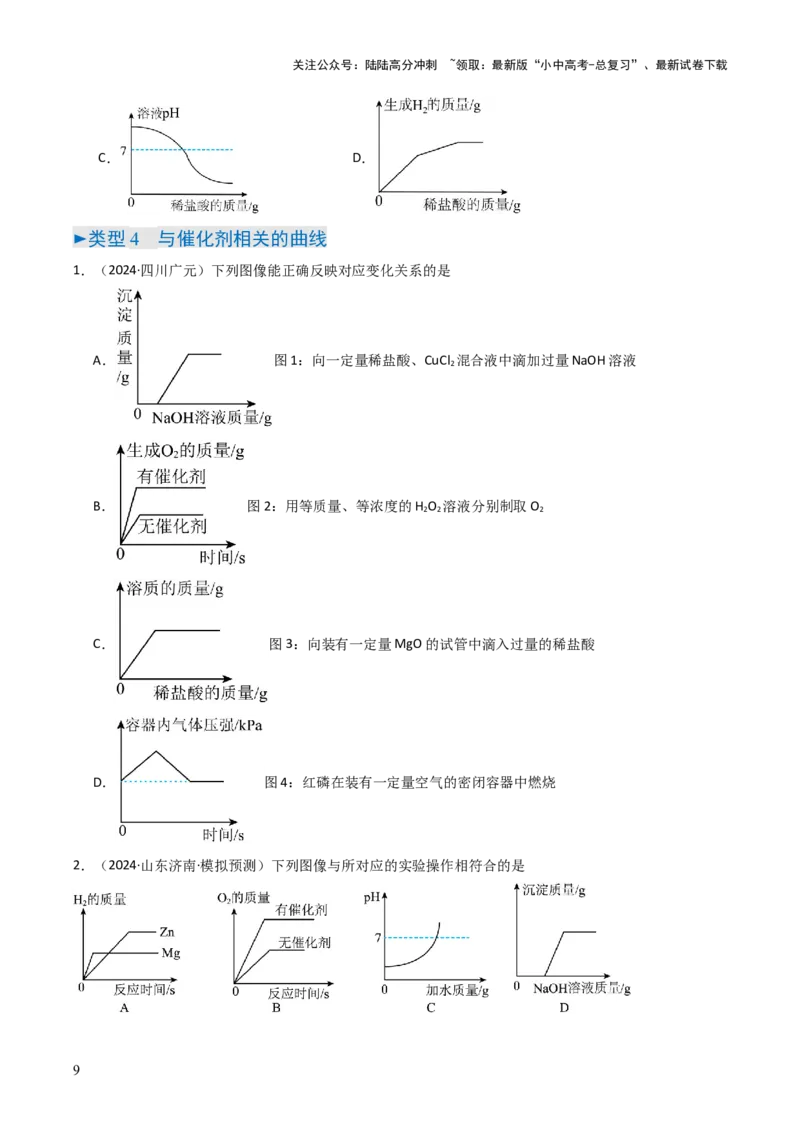

1．（2024·四川广元）下列图像能正确反映对应变化关系的是
A． 图1：向一定量稀盐酸、CuCl 混合液中滴加过量NaOH溶液
2
B． 图2：用等质量、等浓度的H O 溶液分别制取O
2 2 2
C． 图3：向装有一定量MgO的试管中滴入过量的稀盐酸
D． 图4：红磷在装有一定量空气的密闭容器中燃烧
2．（2024·山东济南·模拟预测）下列图像与所对应的实验操作相符合的是
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．向等质量的锌片和镁片中加入足量的等质量分数的稀硫酸
B．用两份等质量、等质量分数的过氧化氢溶液制取氧气
C．向一定质量分数的稀盐酸中加水稀释
D．向一定质量的稀盐酸和氯化铜的混合溶液中滴加NaOH溶液至过量

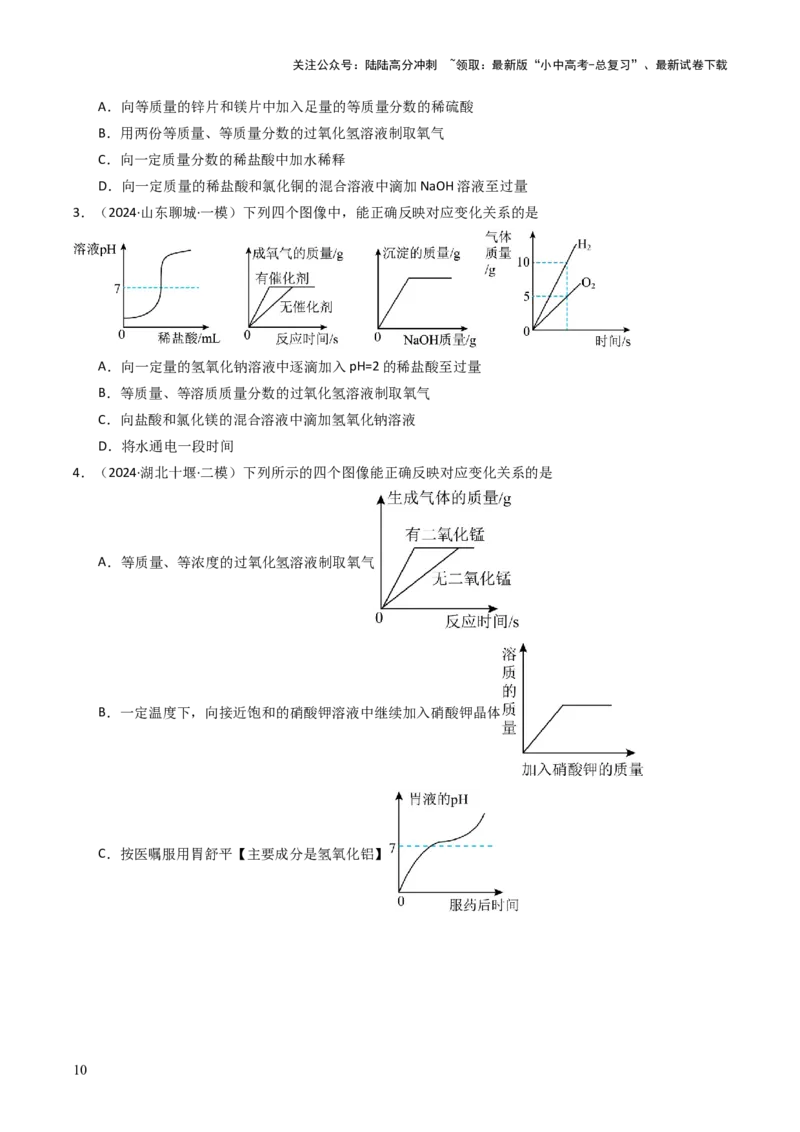

3．（2024·山东聊城·一模）下列四个图像中，能正确反映对应变化关系的是
A．向一定量的氢氧化钠溶液中逐滴加入pH=2的稀盐酸至过量
B．等质量、等溶质质量分数的过氧化氢溶液制取氧气
C．向盐酸和氯化镁的混合溶液中滴加氢氧化钠溶液
D．将水通电一段时间
4．（2024·湖北十堰·二模）下列所示的四个图像能正确反映对应变化关系的是
A．等质量、等浓度的过氧化氢溶液制取氧气
B．一定温度下，向接近饱和的硝酸钾溶液中继续加入硝酸钾晶体
C．按医嘱服用胃舒平【主要成分是氢氧化铝】
10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
D．向等质量的Mg和Zn中，分别加入过量的稀盐酸
►类型5 金属和酸

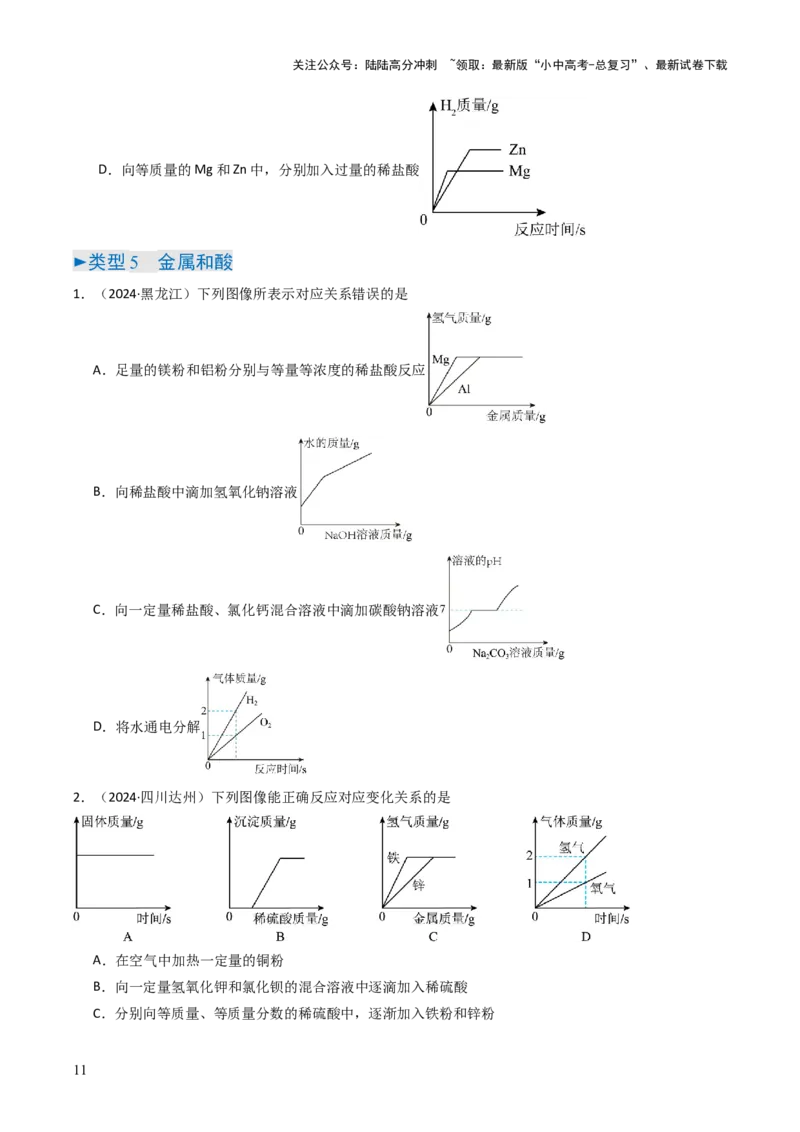

1．（2024·黑龙江）下列图像所表示对应关系错误的是
A．足量的镁粉和铝粉分别与等量等浓度的稀盐酸反应
B．向稀盐酸中滴加氢氧化钠溶液
C．向一定量稀盐酸、氯化钙混合溶液中滴加碳酸钠溶液
D．将水通电分解
2．（2024·四川达州）下列图像能正确反应对应变化关系的是
A．在空气中加热一定量的铜粉
B．向一定量氢氧化钾和氯化钡的混合溶液中逐滴加入稀硫酸
C．分别向等质量、等质量分数的稀硫酸中，逐渐加入铁粉和锌粉
11关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
D．电解水生成氢气和氧气
3．（2024·山东济宁）下列图像能正确反映对应变化关系的是
A．图Ⅰ表示向一定量的盐酸和硫酸混合溶液中不断加入 溶液
B．图Ⅱ表示向一定量的稀盐酸中不断滴加水
C．图Ⅲ表示向等质量不同金属粉末中分别加入足量等浓度的稀硫酸
D．图Ⅳ表示在恒温条件下，将饱和氯化钠溶液蒸发适量的水
4．（2024·四川凉山·二模）下列图像能正确反映对应变化关系的是
A．向等质量的水中分别加入等质量的氢氧化钠和硝酸铵固体
B．向等质量不同的金属粉末中分别加入足量的等浓度的稀硫酸
C．向一定量的盐酸与硫酸钠混合溶液中不断加氢氧化钡溶液
D．电解水
5．（2024·山东济宁·二模）下列图像能正确反映对应过程中相关物理量的变化趋势的是
A．用红磷燃烧测定空气里氧气的含量
B．向等质量、等浓度的稀硫酸中分别逐渐加入锌粉和铁粉至过量
C．向一定量pH=3的稀硫酸中不断加水
D．高温条件下，向一定量的氧化铁中通入一氧化碳
6．（2024·四川达州·一模）下列图像分别与选项中的操作相对应，其中合理的是
12关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A． 向稀盐酸中逐滴滴入氢氧化钠溶液
B． 向等质量的Zn、Fe中滴加足量等浓度的稀盐酸
C． 向氯化铜与硫酸混合溶液中逐滴滴入氢氧化钡溶液
D． 室温下，向一定质量的饱和石灰水中加入氧化钙
7．（2024·山东聊城·一模）下列图像不能正确反映其对应关系的是
A．高温煅烧一定质量的石灰石
B．向盛有一定质量的稀盐酸的烧杯中逐滴滴加氢氧化钠溶液至过量
C．向等量的镁粉和铁粉中加入相同溶质质量分数的稀硫酸至过量
D．一定的温度时，向接近饱和的NaCl溶液中加入NaCl固体并搅拌
8．（2024·黑龙江大庆·二模）下列图像不能正确反映其对应的实验操作的是
13关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．图A：向一定质量的 和 的混合溶液中加入铁粉
B．图B：向等质量等浓度的稀硫酸中加入足量的铝、锌
C．图C：向等质量和等质量分数的稀盐酸中，分别加入过量 和 固体
D．图D：向一定质量的镁粉和锌粉的固体混合物中逐滴滴入硝酸铜溶液

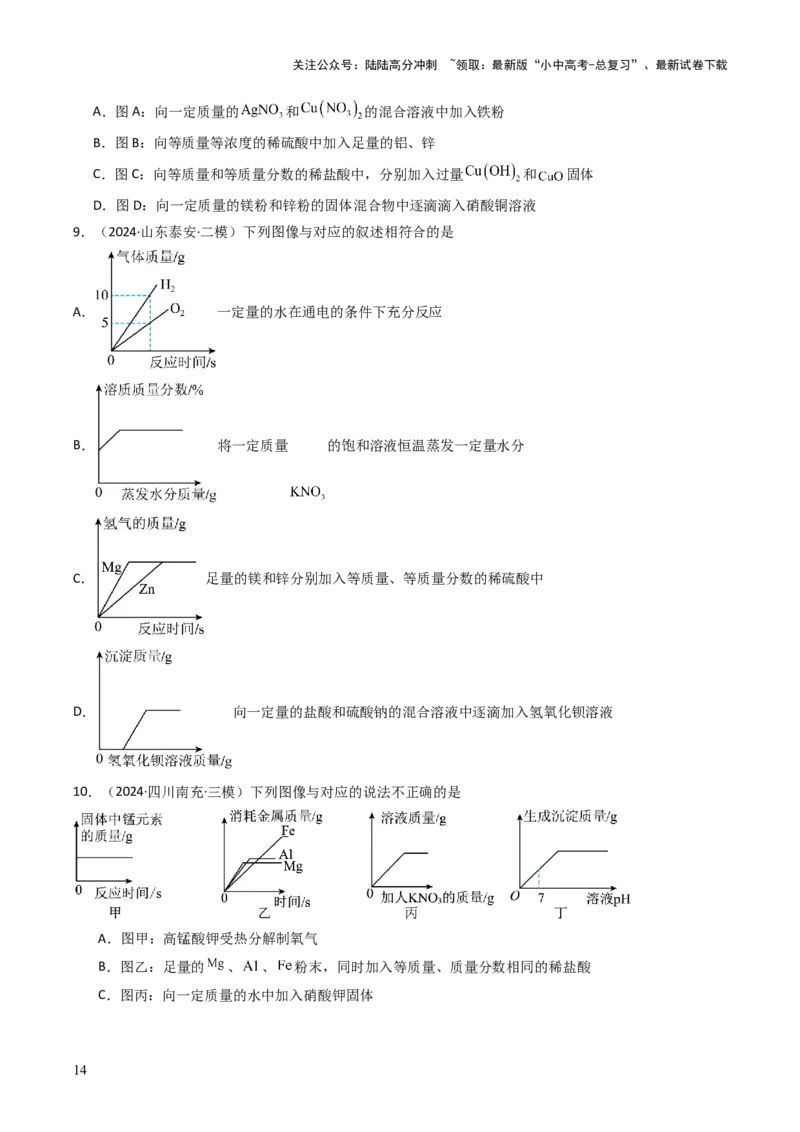

9．（2024·山东泰安·二模）下列图像与对应的叙述相符合的是
A． 一定量的水在通电的条件下充分反应
B． 将一定质量 的饱和溶液恒温蒸发一定量水分
C． 足量的镁和锌分别加入等质量、等质量分数的稀硫酸中
D． 向一定量的盐酸和硫酸钠的混合溶液中逐滴加入氢氧化钡溶液
10．（2024·四川南充·三模）下列图像与对应的说法不正确的是
A．图甲：高锰酸钾受热分解制氧气
B．图乙：足量的 、 、 粉末，同时加入等质量、质量分数相同的稀盐酸
C．图丙：向一定质量的水中加入硝酸钾固体
14关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
D．图丁：向 和 的混合溶液中逐滴加入 溶液

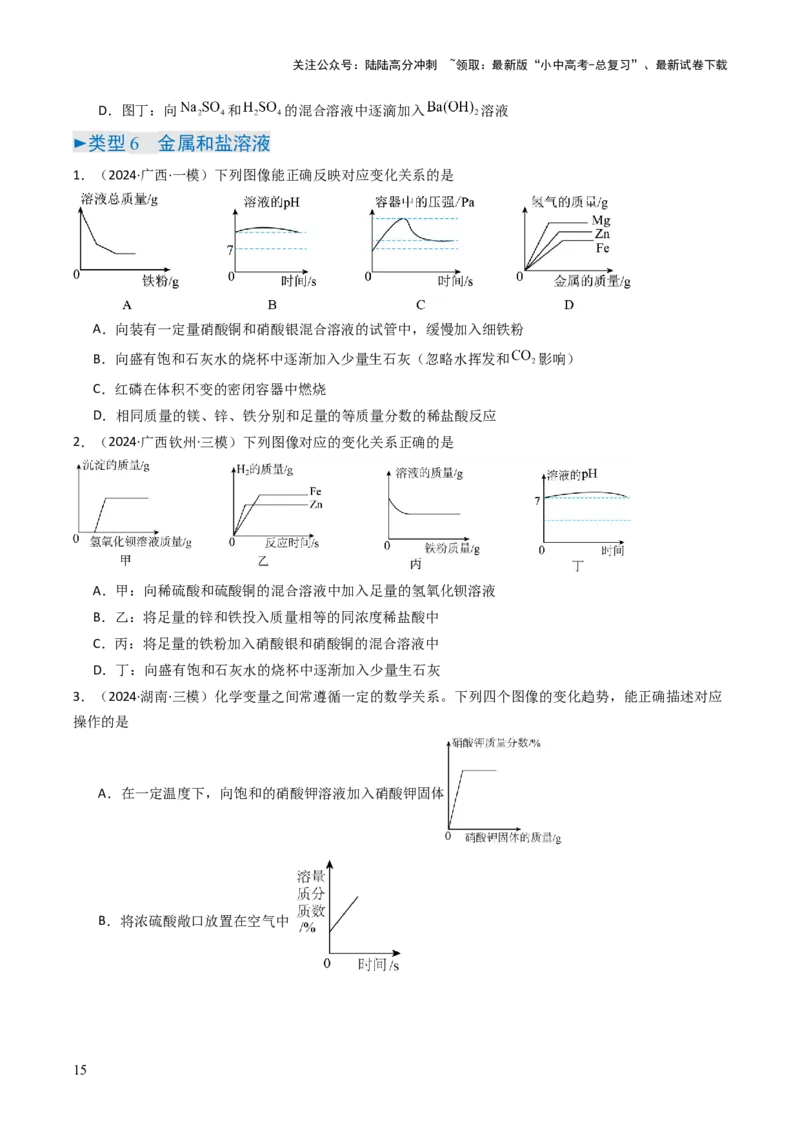

►类型6 金属和盐溶液
1．（2024·广西·一模）下列图像能正确反映对应变化关系的是
A．向装有一定量硝酸铜和硝酸银混合溶液的试管中，缓慢加入细铁粉
B．向盛有饱和石灰水的烧杯中逐渐加入少量生石灰（忽略水挥发和 影响）
C．红磷在体积不变的密闭容器中燃烧
D．相同质量的镁、锌、铁分别和足量的等质量分数的稀盐酸反应
2．（2024·广西钦州·三模）下列图像对应的变化关系正确的是
A．甲：向稀硫酸和硫酸铜的混合溶液中加入足量的氢氧化钡溶液
B．乙：将足量的锌和铁投入质量相等的同浓度稀盐酸中
C．丙：将足量的铁粉加入硝酸银和硝酸铜的混合溶液中
D．丁：向盛有饱和石灰水的烧杯中逐渐加入少量生石灰
3．（2024·湖南·三模）化学变量之间常遵循一定的数学关系。下列四个图像的变化趋势，能正确描述对应
操作的是
A．在一定温度下，向饱和的硝酸钾溶液加入硝酸钾固体
B．将浓硫酸敞口放置在空气中
15关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C．向氢氧化钾和硝酸钡的混合溶液中，逐滴滴加稀硫酸
D．向室温下的饱和石灰水中加入少量生石灰
4．（2024·山东日照·二模）下列图像能正确反映其对应变化关系的是
A． 向一定量的AgNO 、Cu（NO ） 混合溶液中加入Zn粉至过量
3 3 2
B． 向一定质量的NaOH溶液中滴加水
C． 在体积不变的密闭容器中用红磷燃烧来测定空气中氧气的含量
D． 向一定量的HCl与Na SO 混合溶液中不断加Ba（OH） 溶液
2 4 2
5．（2024·山东滨州）下列图像能正确反映对应变化关系的是
16关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．向 的硫酸溶液中加水
B．向盛有一定量二氧化锰的烧杯中加入过氧化氢溶液
C． 时，向一定量硝酸钾的不饱和溶液中加入硝酸钾
D．向一定量的硫酸铜溶液中加入锌
►类型7 溶解过程相关的曲线
1．（2025·山东济宁·一模）下列图像不能够正确反映其对应变化关系的是
A．将一定量石灰石高温煅烧
B．向等质量的镁、锌中，分别加入质量分数相同的稀盐酸至过量
C．向等质量等质量分数的稀硫酸中，分别加入足量的铁粉和锌粉
D．向一定质量的饱和石灰水中，加入少量的生石灰
2．（2024·河南濮阳·二模）下列图像与所对应操作相符的是
A．将浓硫酸露置在空气中一段时间
B．向一定量氢氧化钙溶液中不断加入氧化钙
C．在密闭容器中点燃镁条
D．分别向等质量的镁和锌中加入稀盐酸
3.（2024·广东深圳·一模）下列图像能正确反映其对应实验过程中相关量的变化关系的是
17关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C．向一定量的
A．向一定量的饱和石 B．向装有未打磨的镁 D．向一定量的氢氧化钡
灰水中加入一定量的生 条的试管中逐渐加入稀 溶液中逐渐加 溶液中逐渐加入稀硫酸
石灰 盐酸 （质量为 ）
入稀硫酸
A．A B．B C．C D．D
4．（2024·四川达州·一模）下列图像与对应实验描述错误的是
A．①一定质量的镁粉在密闭容器内燃烧
B．②向一定质量的蒸馏水中加入NaCl
C．③向一定质量的稀盐酸中滴加氢氧化钠溶液
D．④向等质量的金属镁和铁中逐滴滴加稀硫酸
5．（2024·内蒙古巴彦淖尔·模拟预测）下列图像能正确反映对应变化关系的是
A．向一定量的氢氧化钡溶液中滴加过量稀硫酸
B．实验室用过氧化氢溶液制氧气
C．向等质量的锌粉和铁粉中加入等浓度的稀硫酸至过量
D． 时，等质量的甲、乙、丙的饱和溶液降温到 时，所得溶液中溶质质量分数由大到小的顺序
为乙>甲>丙
6．（2024·山东临沂·三模）图像能直观表达化学反应中相关量的关系。下列图像不能正确反映其对应关系
的是
18关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．①加热氯酸钾和二氧化锰的混合物
B．②用红磷燃烧的方法测量空气中氧气的含量
C．③一定温度下，向接近饱和的氯化钾溶液中加入氯化钾固体
D．④向一定量 和 的混合溶液中加入稀硫酸

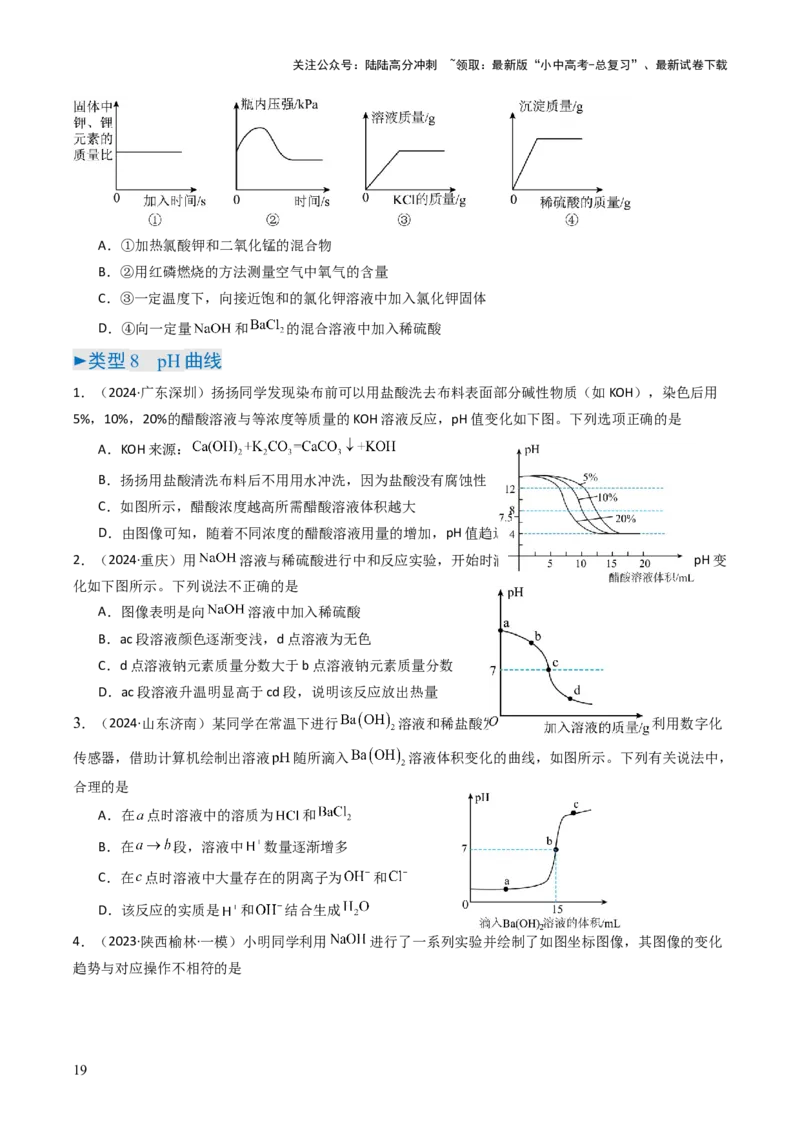

►类型8 pH曲线
1．（2024·广东深圳）扬扬同学发现染布前可以用盐酸洗去布料表面部分碱性物质（如KOH），染色后用
5%，10%，20%的醋酸溶液与等浓度等质量的KOH溶液反应，pH值变化如下图。下列选项正确的是
A．KOH来源：
B．扬扬用盐酸清洗布料后不用用水冲洗，因为盐酸没有腐蚀性
C．如图所示，醋酸浓度越高所需醋酸溶液体积越大
D．由图像可知，随着不同浓度的醋酸溶液用量的增加，pH值趋近于4.0
2．（2024·重庆）用 溶液与稀硫酸进行中和反应实验，开始时滴入几滴酚酞溶液，测得溶液的pH变
化如下图所示。下列说法不正确的是
A．图像表明是向 溶液中加入稀硫酸
B．ac段溶液颜色逐渐变浅，d点溶液为无色
C．d点溶液钠元素质量分数大于b点溶液钠元素质量分数
D．ac段溶液升温明显高于cd段，说明该反应放出热量
3．（2024·山东济南）某同学在常温下进行 溶液和稀盐酸发生中和反应的实验探究，利用数字化
传感器，借助计算机绘制出溶液 随所滴入 溶液体积变化的曲线，如图所示。下列有关说法中，
合理的是
A．在 点时溶液中的溶质为 和
B．在 段，溶液中 数量逐渐增多
C．在 点时溶液中大量存在的阴离子为 和
D．该反应的实质是 和 结合生成
4．（2023·陕西榆林·一模）小明同学利用 进行了一系列实验并绘制了如图坐标图像，其图像的变化
趋势与对应操作不相符的是
19关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．向一定量水中加入一定量的 固体
B．将硫酸镁溶液逐滴加入到一定量 溶液中
C．将稀盐酸逐滴加入到一定量 溶液中
D．向一定量 溶液中通入
5．（2024·内蒙古赤峰·二模）下列图像能正确反映其对应变化关系的是
A．用过氧化氢溶液和二氧化锰的混合物制取氧气
B．向一定溶质质量分数的稀硫酸中逐滴滴加NaOH溶液
C．向等质量的Mg和Zn，分别加入过量的稀盐酸
D．向一定质量的饱和氢氧化钙溶液中加入氧化钙
6．（2024·重庆·三模）下列图像与反应过程的变化趋势对应正确的有
序
① ② ③ ④
号
图
像
反
等质量且过量的锌粉、锌 在相同温度下，等质
应 向一定质量的氢氧 气体物质的溶解度与
粒分别与等质量、等质量 量、等质量分数的H O
2 2
过 化钠溶液中滴加水 温度和压强的关系
分数的稀盐酸反应 溶液分解制O
2
程
A．1个 B．2个 C．3个 D．4个
7．（2024·河南商丘·二模）下列图像分别与选项中的操作相对应，其中可能合理的是
20关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．图A：分别向相等质量的锌、铁中加入等质量分数的盐酸
B．图B：向一定量的盐酸和氯化钙混合溶液中滴加碳酸钠溶液
C．图C：一定温度下，向一定量的饱和石灰水中加入生石灰
D．图D：向一定量的氢氧化钠和硝酸钡的混合溶液中滴加稀硫酸
