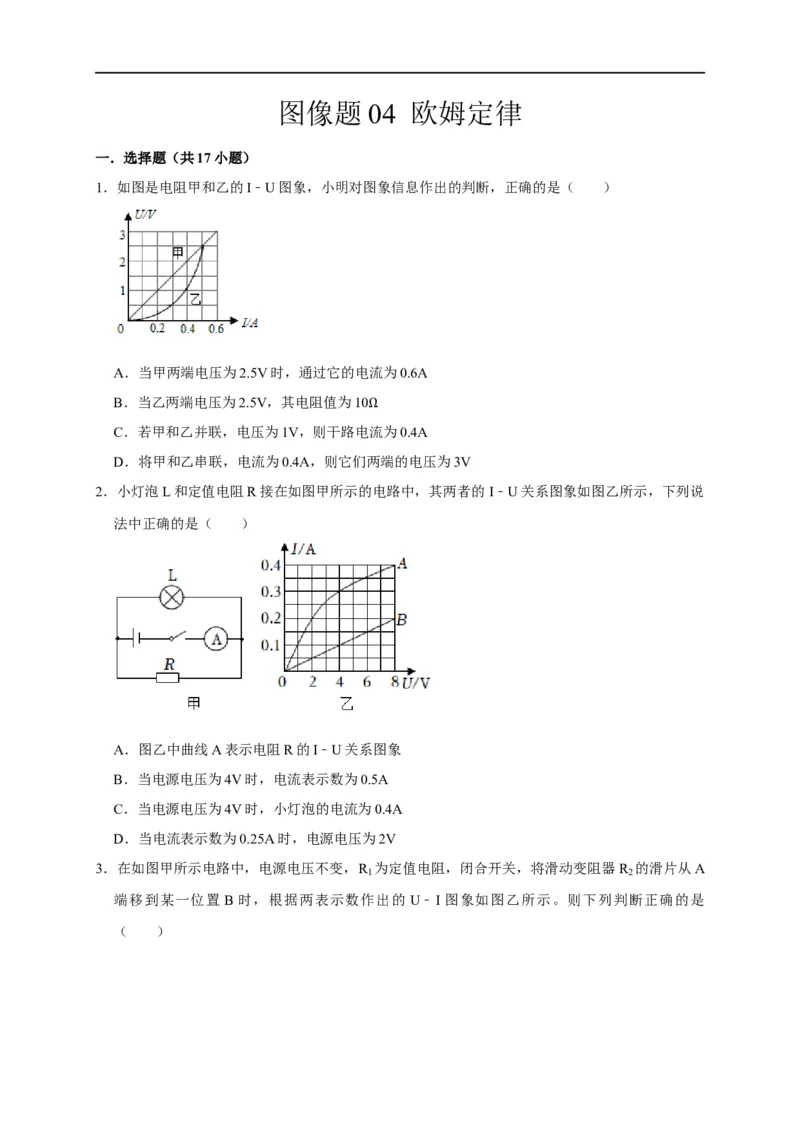

图像题 04 欧姆定律
一．选择题（共17小题）

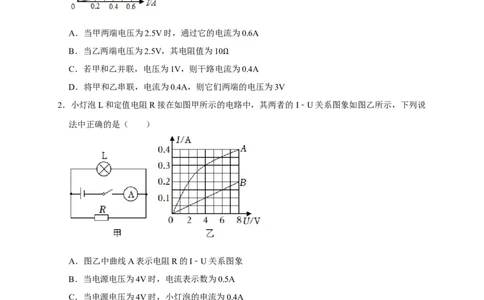

1．如图是电阻甲和乙的I﹣U图象，小明对图象信息作出的判断，正确的是（ ）
A．当甲两端电压为2.5V时，通过它的电流为0.6A
B．当乙两端电压为2.5V，其电阻值为10
C．若甲和乙并联，电压为1V，则干路电Ω流为0.4A
D．将甲和乙串联，电流为0.4A，则它们两端的电压为3V
2．小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I﹣U关系图象如图乙所示，下列说
法中正确的是（ ）
A．图乙中曲线A表示电阻R的I﹣U关系图象
B．当电源电压为4V时，电流表示数为0.5A
C．当电源电压为4V时，小灯泡的电流为0.4A
D．当电流表示数为0.25A时，电源电压为2V

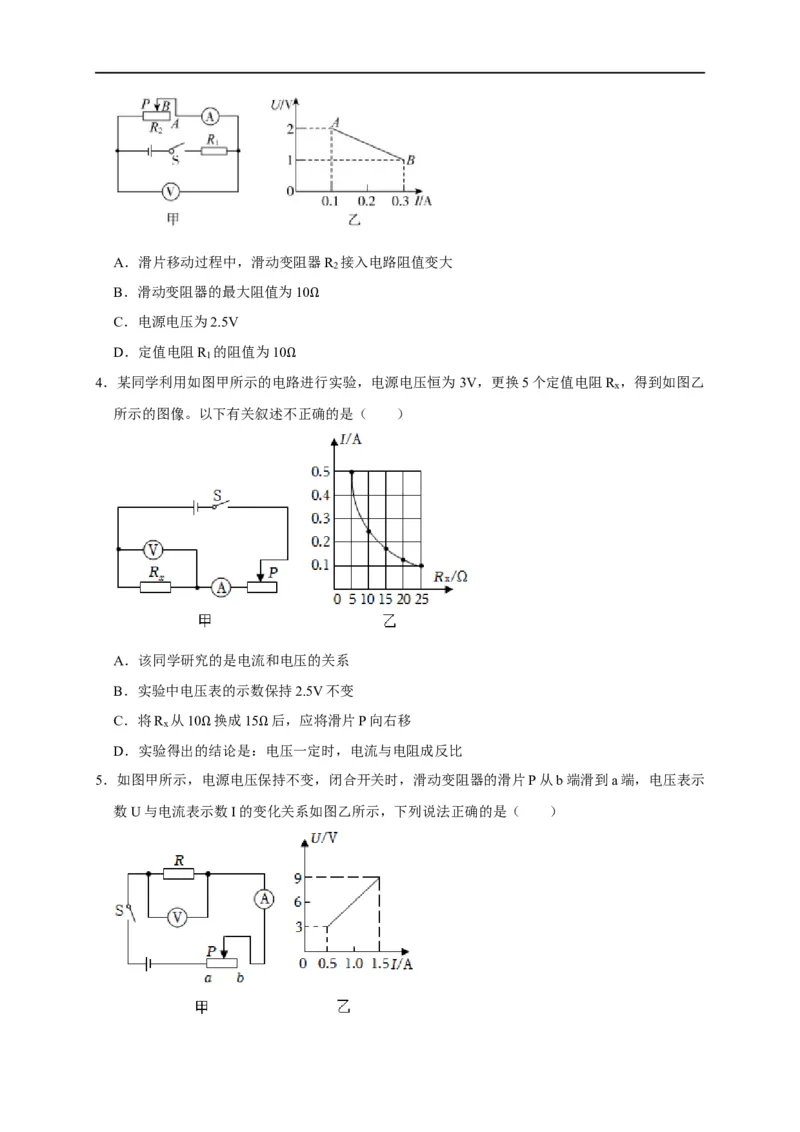

3．在如图甲所示电路中，电源电压不变，R 为定值电阻，闭合开关，将滑动变阻器R 的滑片从A
1 2
端移到某一位置 B 时，根据两表示数作出的 U﹣I 图象如图乙所示。则下列判断正确的是
（ ）A．滑片移动过程中，滑动变阻器R 接入电路阻值变大
2
B．滑动变阻器的最大阻值为10
C．电源电压为2.5V Ω
D．定值电阻R 的阻值为10
1

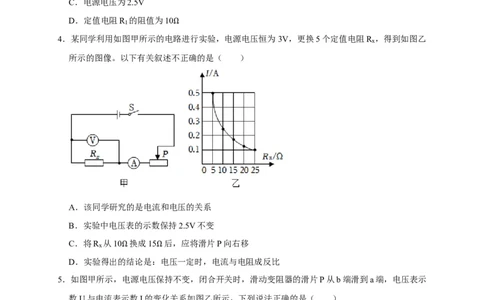

4．某同学利用如图甲所示的电路Ω进行实验，电源电压恒为 3V，更换5个定值电阻R
x
，得到如图乙
所示的图像。以下有关叙述不正确的是（ ）
A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持2.5V不变
C．将R 从10 换成15 后，应将滑片P向右移
x
D．实验得出的Ω结论是：Ω电压一定时，电流与电阻成反比
5．如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示
数U与电流表示数I的变化关系如图乙所示，下列说法正确的是（ ）A．电源电压是12V
B．若定值电阻R断路时，电流表示数为0，电压表示数为0V
C．滑动变阻器的阻值范围是0～18
D．定值电阻R的阻值是6 Ω

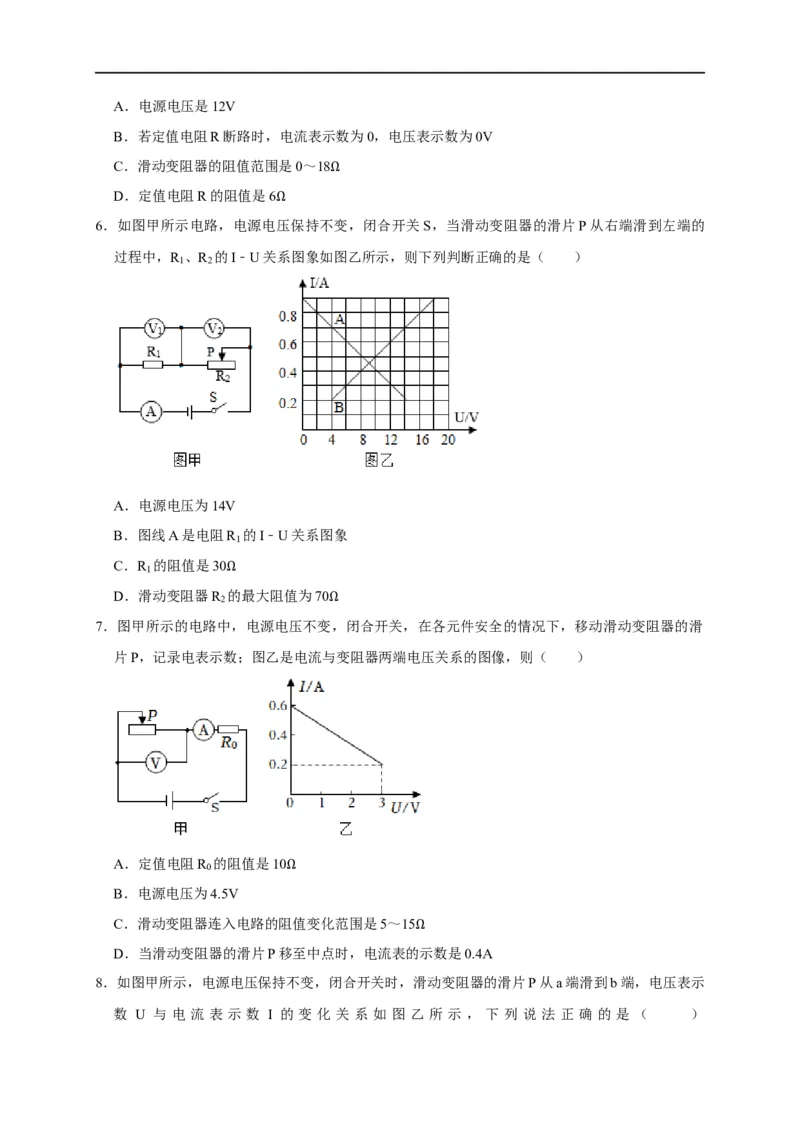

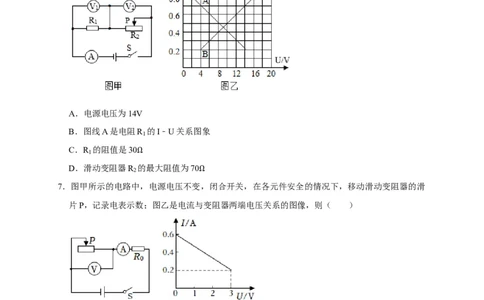

6．如图甲所示电路，电源电Ω压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的
过程中，R 、R 的I﹣U关系图象如图乙所示，则下列判断正确的是（ ）
1 2
A．电源电压为14V
B．图线A是电阻R 的I﹣U关系图象
1
C．R 的阻值是30
1
D．滑动变阻器R 2Ω的最大阻值为70
7．图甲所示的电路中，电源电压不变Ω，闭合开关，在各元件安全的情况下，移动滑动变阻器的滑
片P，记录电表示数；图乙是电流与变阻器两端电压关系的图像，则（ ）
A．定值电阻R 的阻值是10
0
B．电源电压为4.5V Ω
C．滑动变阻器连入电路的阻值变化范围是5～15
D．当滑动变阻器的滑片P移至中点时，电流表的Ω示数是0.4A

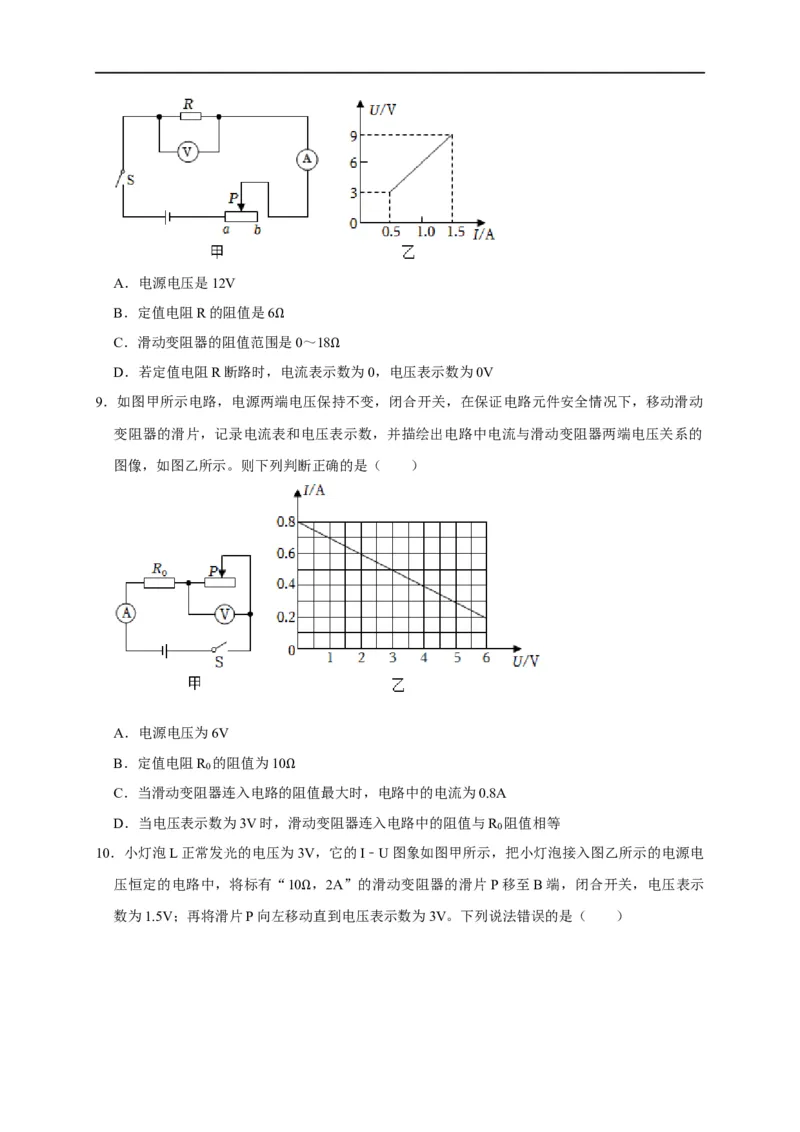

8．如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从a端滑到b端，电压表示
数 U 与 电 流 表 示 数 I 的 变 化 关 系 如 图 乙 所 示 ， 下 列 说 法 正 确 的 是 （ ）A．电源电压是12V
B．定值电阻R的阻值是6
C．滑动变阻器的阻值范围Ω是0～18
D．若定值电阻R断路时，电流表示Ω数为0，电压表示数为0V

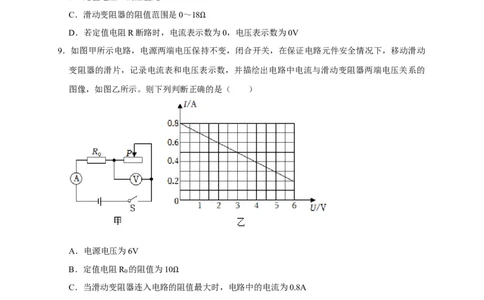

9．如图甲所示电路，电源两端电压保持不变，闭合开关，在保证电路元件安全情况下，移动滑动
变阻器的滑片，记录电流表和电压表示数，并描绘出电路中电流与滑动变阻器两端电压关系的
图像，如图乙所示。则下列判断正确的是（ ）
A．电源电压为6V
B．定值电阻R 的阻值为10
0
C．当滑动变阻器连入电路的Ω阻值最大时，电路中的电流为0.8A
D．当电压表示数为3V时，滑动变阻器连入电路中的阻值与R 阻值相等
0

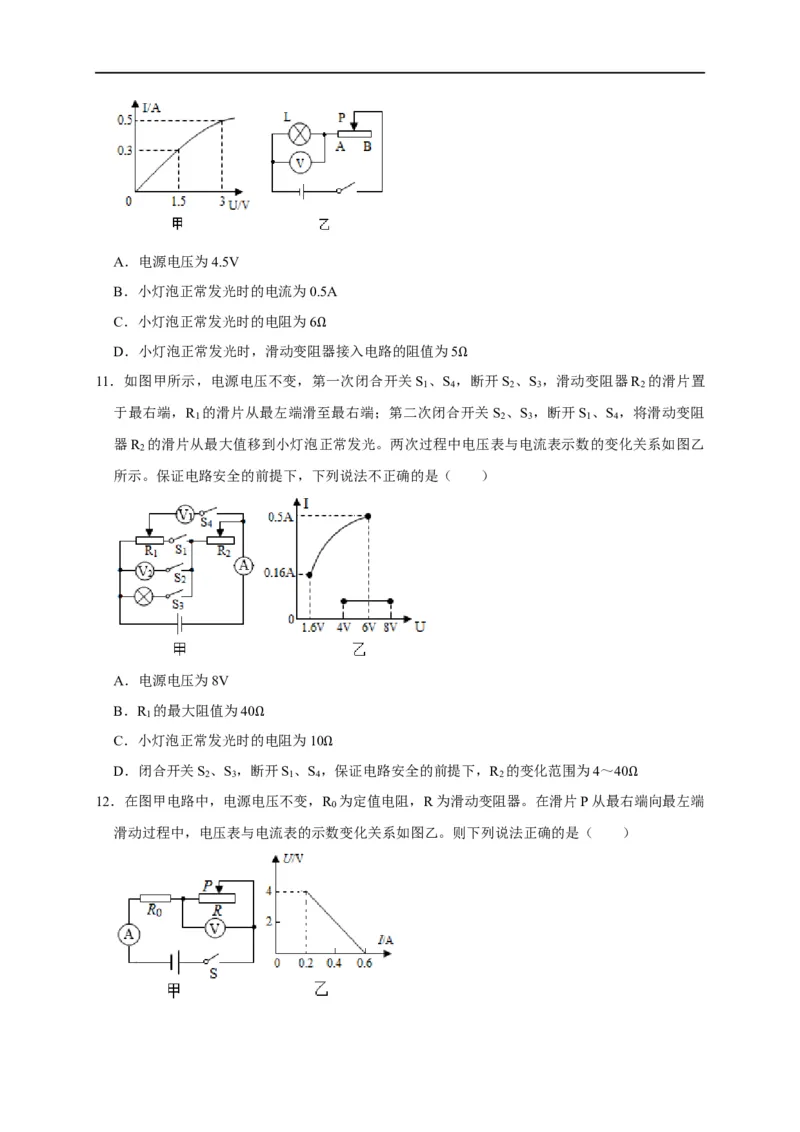

10．小灯泡L正常发光的电压为3V，它的I﹣U图象如图甲所示，把小灯泡接入图乙所示的电源电
压恒定的电路中，将标有“10 ，2A”的滑动变阻器的滑片P移至B端，闭合开关，电压表示
数为1.5V；再将滑片P向左移动Ω直到电压表示数为3V。下列说法错误的是（ ）A．电源电压为4.5V
B．小灯泡正常发光时的电流为0.5A
C．小灯泡正常发光时的电阻为6
D．小灯泡正常发光时，滑动变阻Ω器接入电路的阻值为5
11．如图甲所示，电源电压不变，第一次闭合开关S
1
、S
4
，Ω断开S
2
、S
3
，滑动变阻器R
2
的滑片置
于最右端，R 的滑片从最左端滑至最右端；第二次闭合开关 S 、S ，断开S 、S ，将滑动变阻
1 2 3 1 4
器R 的滑片从最大值移到小灯泡正常发光。两次过程中电压表与电流表示数的变化关系如图乙
2
所示。保证电路安全的前提下，下列说法不正确的是（ ）
A．电源电压为8V
B．R 的最大阻值为40
1
C．小灯泡正常发光时的Ω电阻为10
D．闭合开关S
2
、S
3
，断开S
1
、S
4
，Ω保证电路安全的前提下，R
2
的变化范围为4～40
12．在图甲电路中，电源电压不变，R
0
为定值电阻，R为滑动变阻器。在滑片P从最右Ω端向最左端
滑动过程中，电压表与电流表的示数变化关系如图乙。则下列说法正确的是（ ）A．电源电压为5V
B．滑片P在中点时，电压表示数为3V
C．定值电阻R 为8
0
D．滑片P在中点时，Ω 电流为0.4A

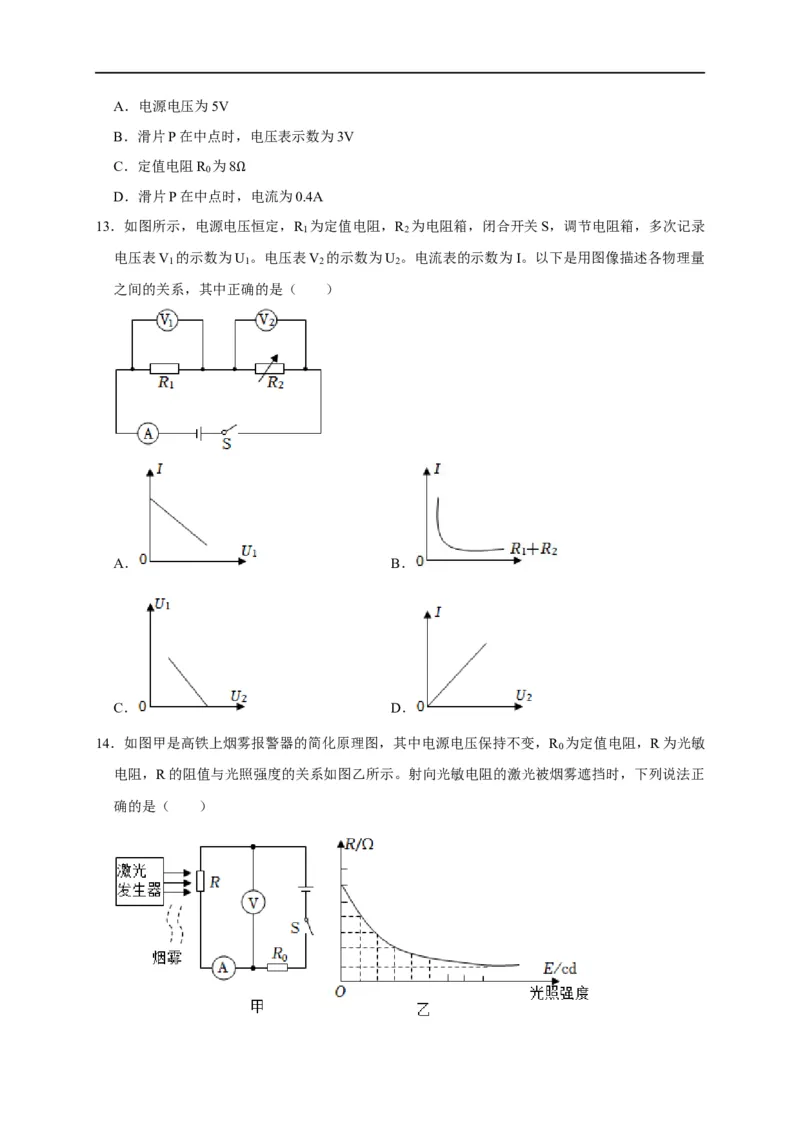

13．如图所示，电源电压恒定，R 为定值电阻，R 为电阻箱，闭合开关S，调节电阻箱，多次记录
1 2
电压表V 的示数为U 。电压表V 的示数为U 。电流表的示数为I。以下是用图像描述各物理量
1 1 2 2
之间的关系，其中正确的是（ ）
A． B．
C． D．
14．如图甲是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，R 为定值电阻，R为光敏
0
电阻，R的阻值与光照强度的关系如图乙所示。射向光敏电阻的激光被烟雾遮挡时，下列说法正
确的是（ ）A．光敏电阻R的阻值减小 B．电流表的示数增大
C．电压表的示数不变 D．电压表的示数增大

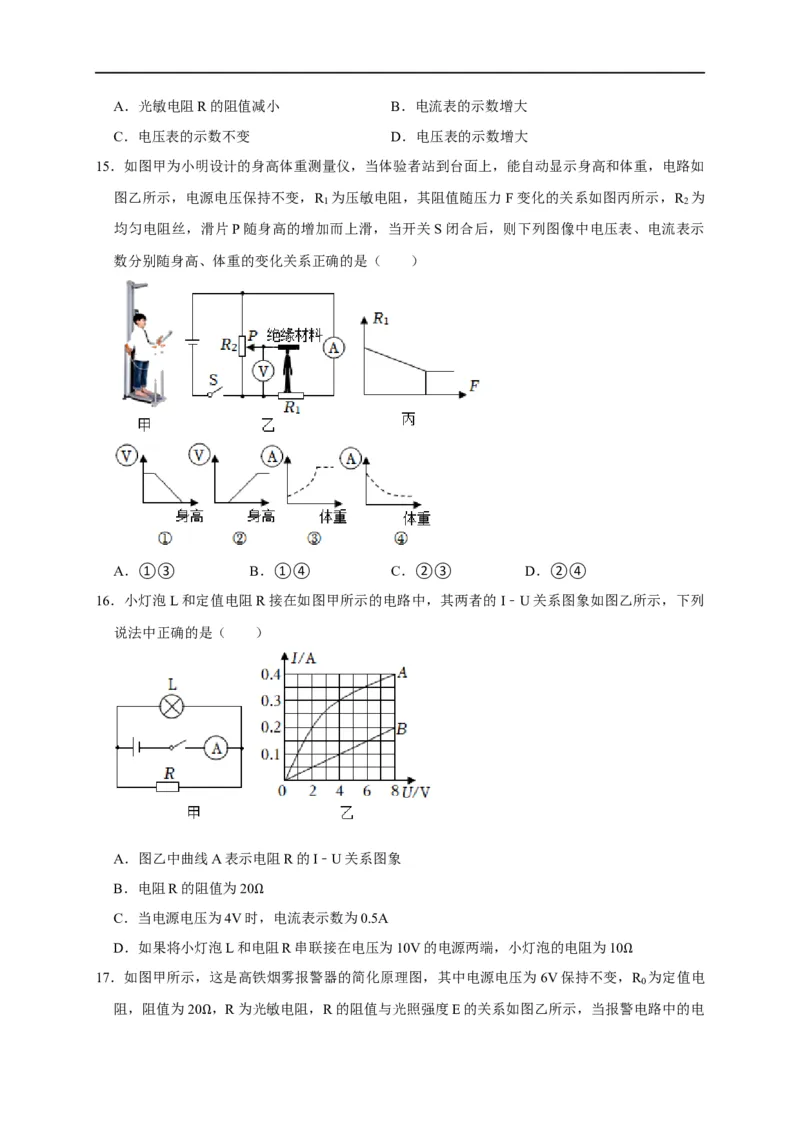

15．如图甲为小明设计的身高体重测量仪，当体验者站到台面上，能自动显示身高和体重，电路如
图乙所示，电源电压保持不变，R 为压敏电阻，其阻值随压力F变化的关系如图丙所示，R 为
1 2
均匀电阻丝，滑片P随身高的增加而上滑，当开关S闭合后，则下列图像中电压表、电流表示
数分别随身高、体重的变化关系正确的是（ ）
A．①③ B．①④ C．②③ D．②④
16．小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I﹣U关系图象如图乙所示，下列
说法中正确的是（ ）
A．图乙中曲线A表示电阻R的I﹣U关系图象
B．电阻R的阻值为20
C．当电源电压为4V时Ω，电流表示数为0.5A
D．如果将小灯泡L和电阻R串联接在电压为10V的电源两端，小灯泡的电阻为10

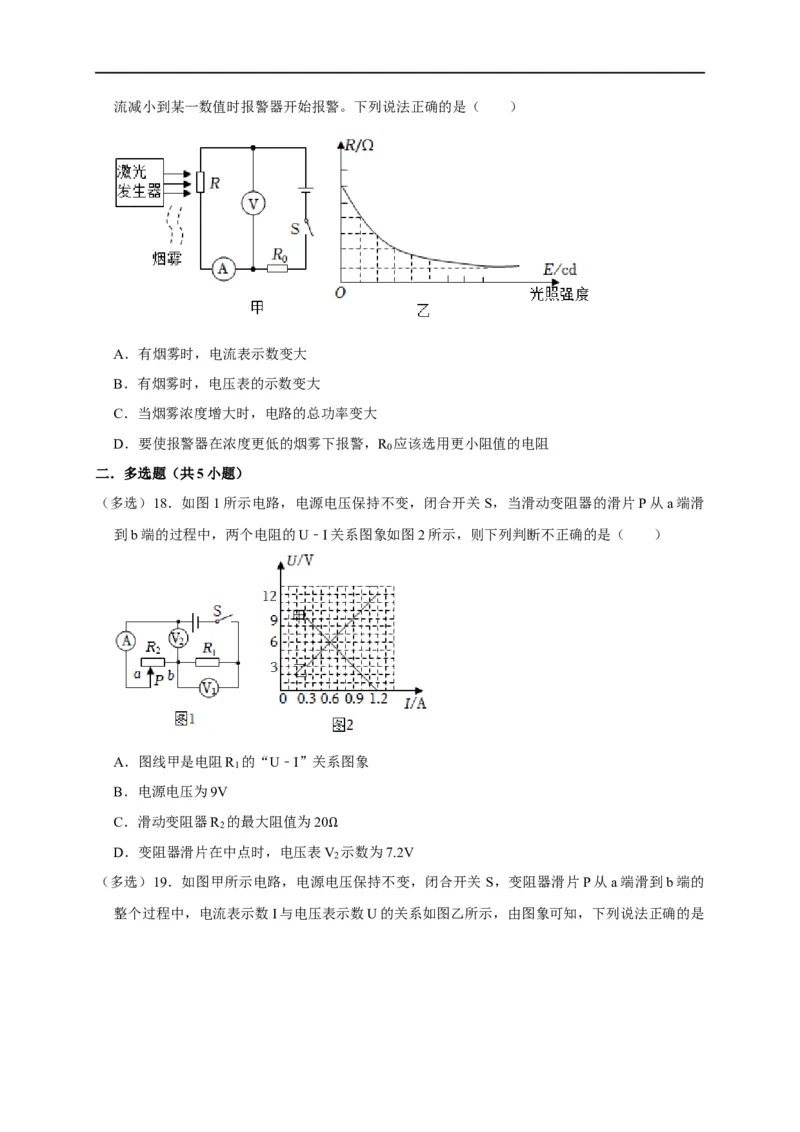

17．如图甲所示，这是高铁烟雾报警器的简化原理图，其中电源电压为6V保持不变，ΩR
0
为定值电
阻，阻值为20 ，R为光敏电阻，R的阻值与光照强度E的关系如图乙所示，当报警电路中的电
Ω流减小到某一数值时报警器开始报警。下列说法正确的是（ ）
A．有烟雾时，电流表示数变大
B．有烟雾时，电压表的示数变大
C．当烟雾浓度增大时，电路的总功率变大
D．要使报警器在浓度更低的烟雾下报警，R 应该选用更小阻值的电阻
0
二．多选题（共5小题）
（多选）18．如图1所示电路，电源电压保持不变，闭合开关 S，当滑动变阻器的滑片P从a端滑
到b端的过程中，两个电阻的U﹣I关系图象如图2所示，则下列判断不正确的是（ ）
A．图线甲是电阻R 的“U﹣I”关系图象
1
B．电源电压为9V
C．滑动变阻器R 的最大阻值为20
2
D．变阻器滑片在中点时，电压表VΩ2 示数为7.2V

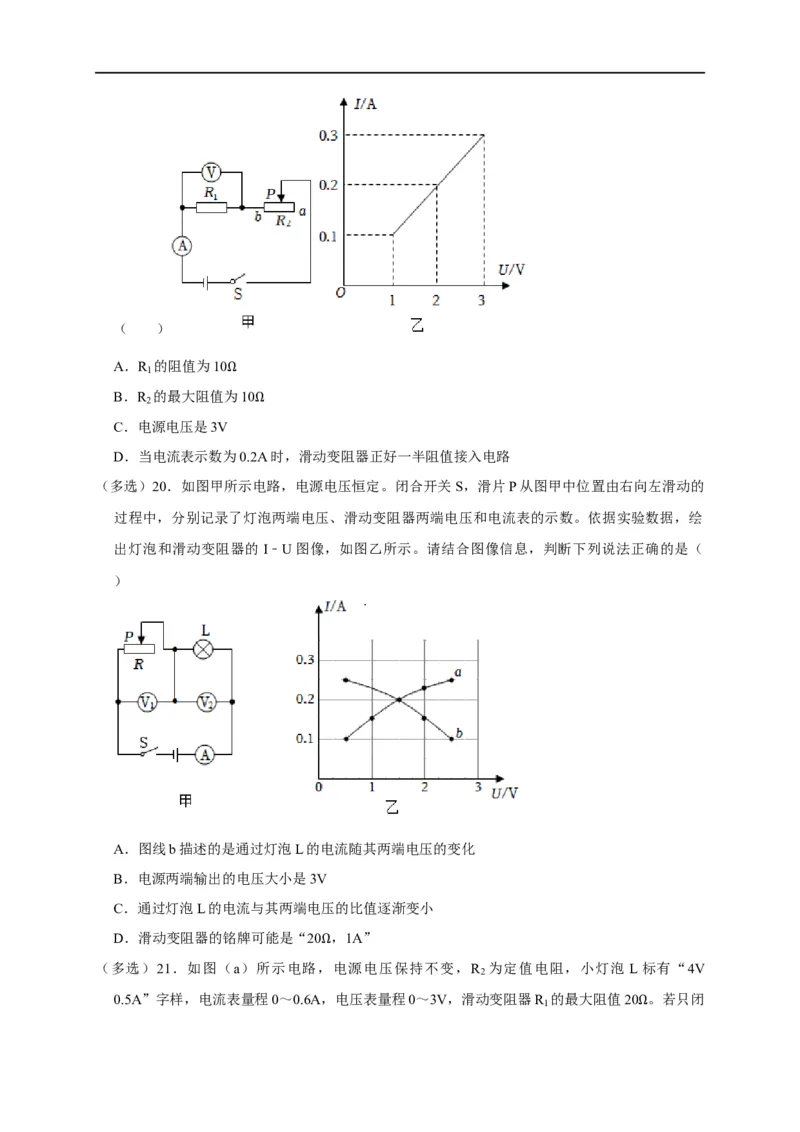

（多选）19．如图甲所示电路，电源电压保持不变，闭合开关 S，变阻器滑片P从a端滑到b端的
整个过程中，电流表示数I与电压表示数U的关系如图乙所示，由图象可知，下列说法正确的是（ ）
A．R 的阻值为10
1
B．R
2
的最大阻值为Ω10
C．电源电压是3V Ω
D．当电流表示数为0.2A时，滑动变阻器正好一半阻值接入电路
（多选）20．如图甲所示电路，电源电压恒定。闭合开关S，滑片P从图甲中位置由右向左滑动的
过程中，分别记录了灯泡两端电压、滑动变阻器两端电压和电流表的示数。依据实验数据，绘
出灯泡和滑动变阻器的I﹣U图像，如图乙所示。请结合图像信息，判断下列说法正确的是（
）
A．图线b描述的是通过灯泡L的电流随其两端电压的变化
B．电源两端输出的电压大小是3V
C．通过灯泡L的电流与其两端电压的比值逐渐变小
D．滑动变阻器的铭牌可能是“20 ，1A”

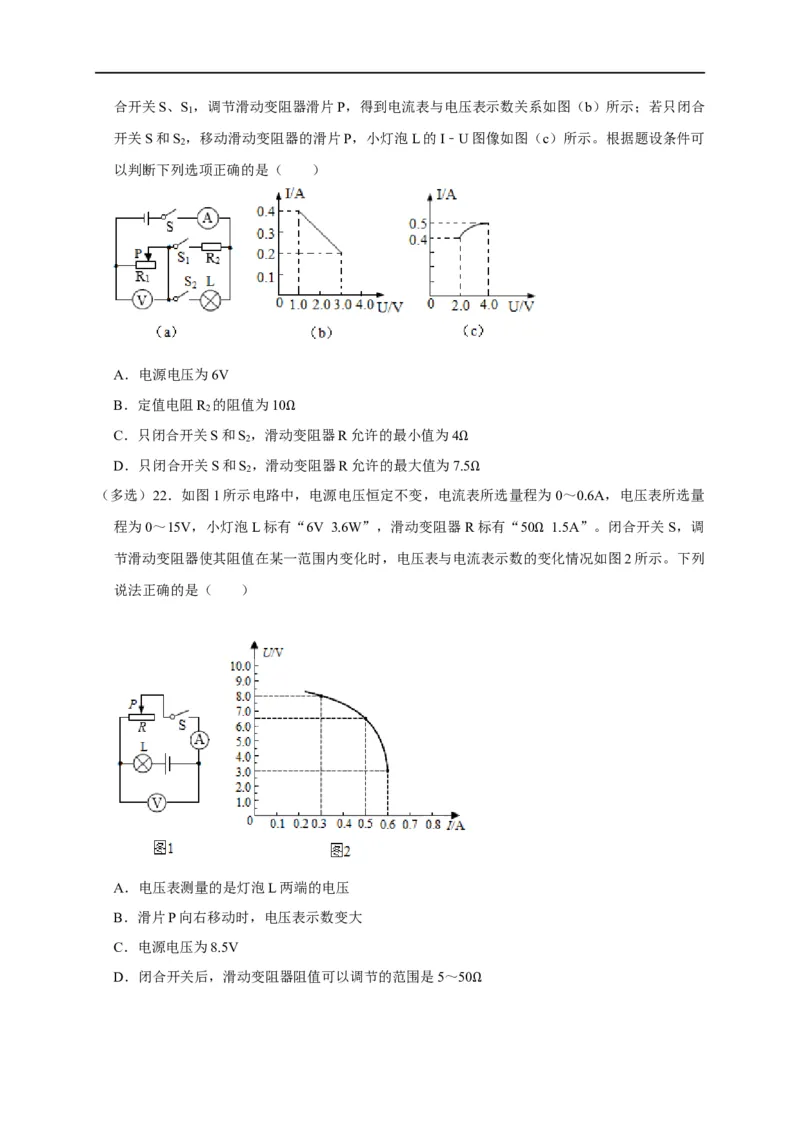

（多选）21．如图（a）所示电路，Ω电源电压保持不变，R
2
为定值电阻，小灯泡 L标有“4V
0.5A”字样，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器R 的最大阻值20 。若只闭
1
Ω合开关S、S ，调节滑动变阻器滑片P，得到电流表与电压表示数关系如图（b）所示；若只闭合
1
开关S和S ，移动滑动变阻器的滑片P，小灯泡L的I﹣U图像如图（c）所示。根据题设条件可
2
以判断下列选项正确的是（ ）
A．电源电压为6V
B．定值电阻R 的阻值为10
2
C．只闭合开关S和S
2
，滑动Ω变阻器R允许的最小值为4
D．只闭合开关S和S
2
，滑动变阻器R允许的最大值为7Ω.5
（多选）22．如图1所示电路中，电源电压恒定不变，电流表Ω所选量程为0～0.6A，电压表所选量
程为0～15V，小灯泡L标有“6V 3.6W”，滑动变阻器R标有“50 1.5A”。闭合开关S，调
节滑动变阻器使其阻值在某一范围内变化时，电压表与电流表示数的Ω变化情况如图2所示。下列
说法正确的是（ ）
A．电压表测量的是灯泡L两端的电压
B．滑片P向右移动时，电压表示数变大
C．电源电压为8.5V
D．闭合开关后，滑动变阻器阻值可以调节的范围是5～50
Ω
