【巩固练习】
一、选择
1.对下列四幅图解释正确的是 ( )

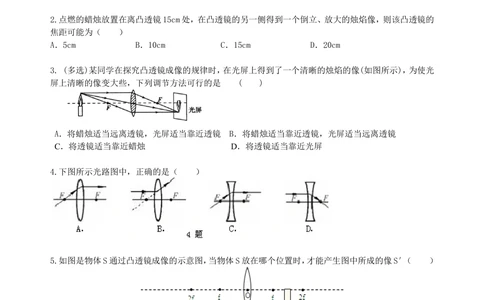

2.点燃的蜡烛放置在离凸透镜15cm处，在凸透镜的另一侧得到一个倒立、放大的烛焰像，则该凸透镜的
焦距可能为（ ）
A．5cm B．10cm C．15cm D．20cm
3. (多选)某同学在探究凸透镜成像的规律时，在光屏上得到了一个清晰的烛焰的像(如图所示)，为使光
屏上清晰的像变大些，下列调节方法可行的是 ( )
A．将蜡烛适当远离透镜，光屏适当靠近透镜 B．将蜡烛适当靠近透镜，光屏适当远离透镜
C．将透镜适当靠近蜡烛 D．将透镜适当靠近光屏
4.下图所示光路图中，正确的是（ ）
5.如图是物体S通过凸透镜成像的示意图，当物体S放在哪个位置时，才能产生图中所成的像S′（ ）
A．u＞2f B．f＜u＜2f C．u=f D．u＜f
6.（2012 沈阳）（多选）小丽配戴200度的远视眼镜来矫正视力，针对这一情况，下列说法正确的是（ ）
A．远视眼镜的镜片是凹透镜 B．远视眼镜的镜片是凸透镜
C．透过眼镜看小丽的眼睛，看到她的眼睛变大了 D．透过眼镜看小丽的眼睛，看到她的眼睛变小了
7.下列哪个光学仪器可以在光屏上形成倒立放大的实像（ ）
A．照相机 B．放大镜 C．幻灯机 D．汽车后视镜
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共5页让更多的孩子得到更好的教育
8. 在“探究凸透镜的成像规律”时，物体在光屏上成一个缩小的像，若物体以速度v沿着主光轴向靠近
透镜的方向移动，则（ ）
A.像以速度v沿着主光轴向远离透镜的方向移动
B.像以大于v的速度沿着主光轴向远离透镜的方向移动
C.像以小于v的速度沿着主光轴向远离透镜的方向移动
D.像以小于v的速度沿着主光轴向靠近透镜的方向移动
二、填空
9. 于凸透镜主光轴的光线通过凸透镜后会聚在主光轴上一点，这个点叫做凸透镜的焦点，凸透
镜的焦点有 个，焦点到凸透镜中心的距离叫 。

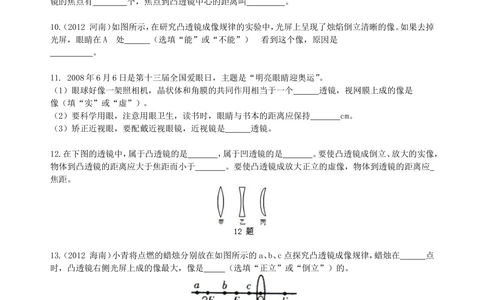

10.（2012 河南）如图所示，在研究凸透镜成像规律的实验中，光屏上呈现了烛焰倒立清晰的像。如果去掉
光屏，眼睛在A 处 （选填“能”或“不能”） 看到这个像，原因是
。
11. 2008年6月6日是第十三届全国爱眼日，主题是“明亮眼睛迎奥运”。
（1）眼球好像一架照相机，晶状体和角膜的共同作用相当于一个 透镜，视网膜上成的像是
像（填“实”或“虚”）。
（2）要科学用眼，注意用眼卫生，读书时，眼睛与书本的距离应保持 cm。
（3）矫正近视眼，要配戴近视眼镜，近视镜是 透镜。
12.在下图的透镜中，属于凸透镜的是 ，属于凹透镜的是 。要使凸透镜成倒立、放大的实像，
物体到凸透镜的距离应大于焦距而小于 。要使凸透镜成放大正立的虚像，物体到透镜的距离应
焦距。
13.（2012 海南）小青将点燃的蜡烛分别放在如图所示的a、b、c点探究凸透镜成像规律，蜡烛在 点
时，凸透镜右侧光屏上成的像最大，像是 （选填“正立”或“倒立”）的。
三、作图与实验探究
14.据图中光通过透镜前后的方向，在图中填上适当类型的诱镜。
15.(2011天津)在“验证凸透镜成像规律”的实验中，小明设计的实验报告(部分)如下，请填写空格处的
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共5页让更多的孩子得到更好的教育
内容。
[实验目的] 验证凸透镜成像规律。
[实验器材] 凸透镜、光屏、_______、蜡烛和火柴等。
[实验步骤]
1．记录凸透镜的_______。
2．安装和调试实验装置时，应使凸透镜和光屏的中心跟烛焰的中心大致在_______。
3．固定凸透镜的位置，将蜡烛放在适当的位置后，移动_______找像，在移动过程中，眼睛要注意观察
光屏上的像直到清晰为止．测量并记录此时的物距和像距。
……

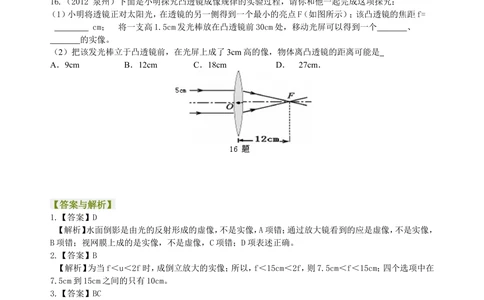

16.（2012 泉州）下面是小明探究凸透镜成像规律的实验过程，请你和他一起完成这项探究：
（1）小明将透镜正对太阳光，在透镜的另一侧得到一个最小的亮点F（如图所示）；该凸透镜的焦距f=
cm； 将一支高1.5cm发光棒放在凸透镜前30cm处，移动光屏可以得到一个 、
的实像。
（2）把该发光棒立于凸透镜前，在光屏上成了3cm高的像，物体离凸透镜的距离可能是
A．9cm B．12cm C．18cm D． 27cm．
【答案与解析】
1.【答案】D
【解析】水面倒影是由光的反射形成的虚像，不是实像，A项错；通过放大镜看到的应是虚像，不是实像，
B项错；视网膜上成的是实像，不是虚像，C项错；D项表述正确。
2.【答案】B
【解析】为当f＜u＜2f时，成倒立放大的实像；所以，f＜15cm＜2f，则7.5cm＜f＜15cm；四个选项中在
7.5cm到15cm之间的只有10cm。
3.【答案】BC
【解析】根据凸透镜成像规律，在成实像时，物距越小，像距越大，像也越大，即“物近像远像变大”，若
要使实像变大，应减小物距即将蜡烛靠近透镜，同时增大像距，即光屏适当远离透镜，所以A错误，B正确。
将透镜适当靠近蜡烛相当于减小物距，像会变大，所以C正确，D错误，本题选择B、C。
4.【答案】A
【解析】由焦点发出的光，经凸透镜后平行于主光轴，所以A正确；平行于主光轴的光线，经凸透镜后折
射光线会聚于焦点，而B中凸透镜对光线起发散作用了，所以B错误；从焦点发出的光经凹透镜后应更加
发散，而C中凸透镜对光线起到会聚作用了，所以C错误；平行于主光轴的光线经凹透镜后，折射光线的
反向延长线过焦点。而D中凹透镜对光线起会聚作用了，所以D错误。
5.【答案】A
【解析】由图可知，物体成倒立的实像，像到凸透镜的距离在一倍焦距和二倍焦距之间，根据凸透镜成像
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共5页让更多的孩子得到更好的教育
规律可知，当u＞2f时，像到凸透镜的距离在一倍焦距和二倍焦距之间，而且像是倒立放大的，所以当物
体S在2f以外时，能产生图中所成的像S′。
6.【答案】BC
【解析】远视眼看不清近处景物，是因为景物的像落在视网膜后方，所以要佩戴凸透镜使光线提前会聚
在视网膜上。透过眼镜看小丽的眼睛，由凸透镜成像规律可知当u＜f，成正立放大的虚像。看到她的眼睛
变大了。
7.【答案】C
8.【答案】C
【解析】物体在光屏上成一个缩小的像，物体在凸透镜的二倍焦距以外。若物体以速度v沿着主光轴向
靠近透镜的方向移动，像以小于v的速度沿主光轴远离凸透镜。

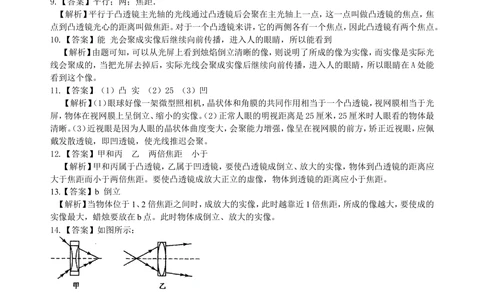

9.【答案】平行；两；焦距．
【解析】平行于凸透镜主光轴的光线通过凸透镜后会聚在主光轴上一点，这一点叫做凸透镜的焦点，焦
点到凸透镜光心的距离叫做焦距。对于一个凸透镜来讲，它的两侧各有一个焦点，因此凸透镜有两个焦点。
10.【答案】能 光会聚成实像后继续向前传播，进入人的眼睛，所以能看到
【解析】由题可知，可以从光屏上看到烛焰倒立清晰的像，则说明了所成的像为实像，而实像是实际光
线会聚成的，当把光屏去掉后，实际光线会聚成实像后继续向前传播，进入人的眼睛，所以眼睛在A处能
看到这个像。
11.【答案】（1）凸 实 （2）25 （3）凹
【解析】（1）眼球好像一架微型照相机，晶状体和角膜的共同作用相当于一个凸透镜，视网膜相当于光
屏，物体在视网膜上呈倒立、缩小的实像。（2）正常人眼的明视距离是25厘米，25厘米时人眼看的物体最
清晰。（3）近视眼是因为人眼的晶状体曲度变大，会聚能力增强，像呈在视网膜的前方，矫正近视眼，应佩
戴发散透镜，即凹透镜，使光线推迟会聚。
12.【答案】甲和丙 乙 两倍焦距 小于
【解析】甲和丙属于凸透镜，乙属于凹透镜，要使凸透镜成倒立、放大的实像，物体到凸透镜的距离应
大于焦距而小于两倍焦距。要使凸透镜成放大正立的虚像，物体到透镜的距离应小于焦距。
13.【答案】b 倒立
【解析】当物体位于1、2倍焦距之间时，成放大的实像，此时越靠近1倍焦距，所成的像越大，要使成的
实像最大，蜡烛要放在b点。此时物体成倒立、放大的实像。
14.【答案】如图所示：
【解析】甲图中的折射光束虽是会聚的，但相比原来的会聚光束而言，会聚程度明显减小，故透镜对光起了
发散作用，甲图应填凹透镜，同理可分析出乙图应填凸透镜。
15.【答案】光具座(刻度尺) 焦距 同一高度 光屏
【解析】“验证凸透镜成像规律”通常在光具座上进行便于调节，也可用刻度尺代替；实验时应将透镜
中心、光屏中心与烛焰中心调到同一高度，目的是使像成在光屏中央；为了便于得出成像规律，需要多次
改变物距(u＞2f，f＜u＜2f，u＜f)，然后移动光屏找像。
16.【答案】（1）12 倒立 缩小（2）C
【解析】（1）如图，凸透镜正对太阳光，平行光线平行于主光轴，经凸透镜折射后会聚在主光轴上一点，
这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是12cm。将一支高1.5cm发
光棒放在凸透镜前30cm处时，u＞2f，所以在透镜的右侧用光屏可以得到一个倒立、缩小的实像。（2）因为
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第4页 共5页让更多的孩子得到更好的教育
该发光棒高1.5cm，当把它立于凸透镜前，在光屏上成了3cm高的像，说明此时的像是倒立放大的实像，由
凸透镜成像规律可知，此时2f＞u＞f，则4个选项中，AB选项小于或等于12cm，D选项大于24cm，只有C
选项符合条件。
