【巩固练习】
一、选择
1.（2012 眉山）下列与光现象有关的说法中错误的是（ ）
A．手影是根据光的直线传播形成的 B．老花镜的镜片是用凸透镜制成的
C．照相机利用了凸透镜能成倒立缩小的虚像的原理 D．色光的三原色是红、绿、蓝

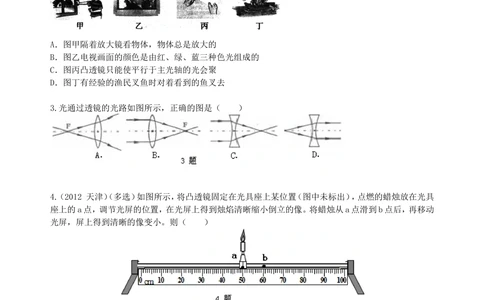

2.下丽是晓丽从生活中收集到的一些光现象实例，以下说法正确的是 ( )
A．图甲隔着放大镜看物体，物体总是放大的
B．图乙电视画面的颜色是由红、绿、蓝三种色光组成的
C．图丙凸透镜只能使平行于主光轴的光会聚
D．图丁有经验的渔民叉鱼时对着看到的鱼叉去
3.光通过透镜的光路如图所示，正确的图是（ ）
4.（2012 天津）（多选）如图所示，将凸透镜固定在光具座上某位置（图中未标出），点燃的蜡烛放在光具
座上的a点，调节光屏的位置，在光屏上得到烛焰清晰缩小倒立的像。将蜡烛从a点滑到b点后，再移动
光屏，屏上得到清晰的像变小。则（ ）
A．凸透镜位于a点左侧 B．凸透镜位于b点右侧
C．蜡烛在a点时，物距大于二倍焦距 D．蜡烛在b点时，像距大于二倍焦距
5.（2012常州）如图所示，一束平行光经过一凸透镜，调节光屏的位置直到在屏上得到一个最小、最亮的
光斑。小明用此凸透镜做“探究凸透镜成像规律”的实验，当物体距凸透镜3Ocm 时，重新调节光屏的位
置，清晰可得（ ）
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共6页让更多的孩子得到更好的教育
A．倒立缩小的实像 B．倒立等大的实像 C．倒立放大的实像 D．正立放大的虚像

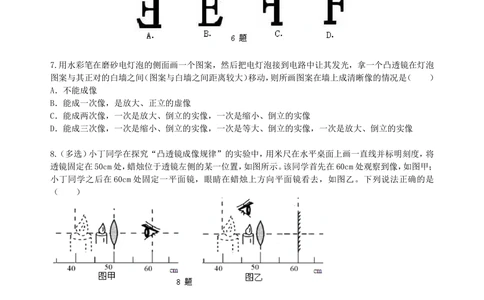

6.放映幻灯片时，想在屏幕山出现“F”画面，则幻灯片的插法应该选择（ ）
7.用水彩笔在磨砂电灯泡的侧面画一个图案，然后把电灯泡接到电路中让其发光，拿一个凸透镜在灯泡
图案与其正对的白墙之间（图案与白墙之间距离较大）移动，则所画图案在墙上成清晰像的情况是（ ）
A．不能成像
B．能成一次像，是放大、正立的虚像
C．能成两次像，一次是放大、倒立的实像，一次是缩小、倒立的实像
D．能成三次像，一次是缩小、倒立的实像，一次是等大、倒立的实像，一次是放大、倒立的实像
8.（多选）小丁同学在探究“凸透镜成像规律”的实验中，用米尺在水平桌面上画一直线并标明刻度，将
透镜固定在50cm处，蜡烛位于透镜左侧的某一位置，如图所示。该同学首先在60cm处观察到像，如图甲；
小丁同学之后在60cm处固定一平面镜，眼睛在蜡烛上方向平面镜看去，如图乙。下列说法正确的是
（ ）
A．平面镜的作用是改变光线的传播方向
B．在甲图中小丁同学观察到的是正立、放大的虚像
C．该凸透镜的焦距一定小于5cm
D．他可以通过平面镜看到原蜡烛放大的虚像
9.学习了透镜的有关知识后，为了把一束从左侧射入的较宽的平行光变为较窄的平行光，小王同学找来
了三只薄透镜，其中凸透镜L 的焦距是5 cm，凸透镜L 的焦距是3cm，凹透镜L 的焦距是2 cm．小王分别
1 2 3
设计了如图所示的四种光路，能够达到目的的是 ( )
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共6页让更多的孩子得到更好的教育
二、填空
10.张家界因山而著名，吸引许多中外游客来旅游，有少数游客在山上游玩时将空纯净水瓶仍在山上，这
样做既污染了环境，同时还可能引起山林火灾．这是因为，当下雨时纯净水瓶装入水后，就相当于一个
透镜。晴天强太阳光照射它时，它对光线会产生 作用，可能会引起枯叶着火．因此我们在山中游玩
时一定要注意保护环境。

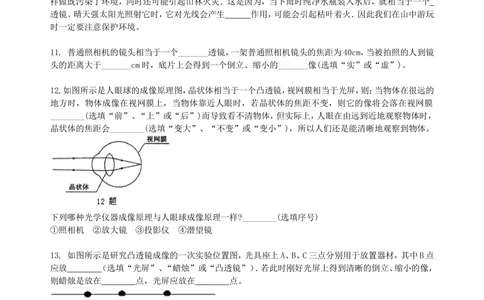

11. 普通照相机的镜头相当于一个_______透镜，一架普通照相机镜头的焦距为40cm，当被拍照的人到镜
头的距离大于_______cm时，底片上会得到一个倒立、缩小的_______像(选填“实”或“虚”)。
12.如图所示是人眼球的成像原理图，晶状体相当于一个凸透镜，视网膜相当于光屏，则：当物体在很远的
地方时，物体成像在视网膜上，当物体靠近人眼时，若晶状体的焦距不变，则它的像将会落在视网膜
________(选填“前”、“上”或“后”)而导致看不清物体，但实际上，人眼在由远到近地观察物体时，
晶状体的焦距会________(选填“变大”、“不变”或“变小”)，所以人们还是能清晰地观察到物体。
下列哪种光学仪器成像原理与人眼球成像原理一样?________(选填序号)
①照相机 ②放大镜 ③投影仪 ④潜望镜
13. 如图所示是研究凸透镜成像的一次实验位置图，光具座上A、B、C三点分别用于放置器材，其中B点
应放 （选填“光屏”、“蜡烛”或“凸透镜”）．若此时刚好光屏上得到清晰的倒立、缩小的像，
则蜡烛是放在 点，光屏应放在 点。
三、作图与实验探究
14.（2012 营口）如图所示，MN为凸透镜的主光轴，AB为蜡烛，A′B′为蜡烛所成的像，请用作图法确定凸
透镜及一个焦点F的位置，并将它们画出。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共6页让更多的孩子得到更好的教育
15.（2012通辽）如图所示，一束光经凸透镜后射在平面镜上，请完成光路图。

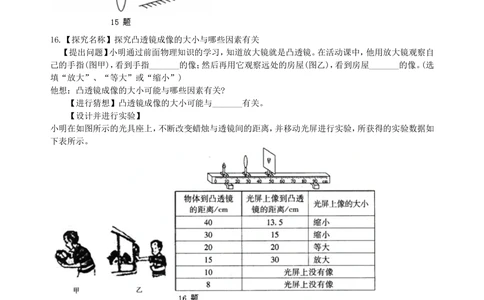

16.【探究名称】探究凸透镜成像的大小与哪些因素有关
【提出问题】小明通过前面物理知识的学习，知道放大镜就是凸透镜。在活动课中，他用放大镜观察自
己的手指(图甲)，看到手指_______的像；然后再用它观察远处的房屋(图乙)，看到房屋_______的像。(选
填“放大”、“等大”或“缩小”)
他想：凸透镜成像的大小可能与哪些因素有关?
【进行猜想】凸透镜成像的大小可能与_______有关。
【设计并进行实验】
小明在如图所示的光具座上，不断改变蜡烛与透镜间的距离，并移动光屏进行实验，所获得的实验数据如
下表所示。
【结论与应用】
(1)分析数据可知物体到凸透镜的距离越短，光屏上像的大小就越_______，同时发现像到凸透镜的
距离就越_______。
(2)小明班照毕业照时，摄影师发现两旁还有同学没有进入取景框内，这时摄影师应使照相机
_______同学(选填“靠近”或“远离”)，同时还应_______照相机的暗箱长度(选填“增长”、“缩短”
或“不改变”)。
【答案与解析】
1.【答案】C
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第4页 共6页让更多的孩子得到更好的教育
【解析】因为光的直线传播，在手的后面形成了黑色的区域，就形成了手影。老花镜戴凸透镜进行矫正，
所以老花镜镜片是凸透镜制成的。照相机是利用凸透镜成倒立、缩小的实像来工作的。色光的三原色是红、
绿、蓝。
2.【答案】B
【解析】当物距大于两倍焦距时，成缩小的像，A项错；凸透镜对所有的光都有会聚作用，C项错；水面下
的鱼由于折射所成的虚像偏高，D项错。
3.【答案】B
【解析】凸透镜对光线有会聚作用，A图中的凸透镜对光线发散。A不正确。平行于主光轴的光线经凸透
镜后会聚于一点，这一点是焦点，B正确。平行于主光轴的光线，经凹透镜后变得发散，而C图中是会聚的，
故C不正确。过焦点的光线经凸透镜后变为平行于主光轴，而不是经凹透镜，故D不正确。
4.【答案】AC
【解析】将蜡烛从a点滑到b点后，在屏上得到清晰的像变小，则说明像距在变小，物距在变大，而凸透
镜固定在光具座上位置不变，所以凸透镜应位于a点的左侧。当点燃的蜡烛放在光具座上的a点时，在光
屏上得到烛焰清晰缩小倒立的像，所以从凸透镜成像的规律可知，此时物距应大于二倍焦距。蜡烛在a点
时，成倒立、缩小的实像；当蜡烛在b点时，仍然成倒立、缩小的实像，此时物距应大于二倍焦距，像距应大
于一倍焦距小于二倍焦距。
5.【答案】A
【解析】从图中光屏上最小、最亮的光斑到透镜的距离就是焦距f=10cm；当物体距凸透镜3Ocm 时，物
距u=30cm＞2f，根据凸透镜成像的规律，此时凸透镜成倒立、缩小的实像。
6.【答案】A
【解析】凸透镜成实像时，像与物比较，应该是上下左右都互换，所以放映幻灯时，要想使屏幕上出现放
大的“F”字，幻灯片的插法应该是“F”字的开口向左，尖端向上。
7.【答案】C
【解析】灯泡在墙壁上成的像一定是实像，故排除了AB两个选项；当物距大于二倍焦距时，此时所成的
像为倒立的缩小的实像，像距大于一倍焦距，小于二倍焦距；当物距等于二倍焦距时，此时凸透镜到墙壁
的距离不等于二倍焦距，所以此时凸透镜成的等大的实像不能成到墙壁上，即在墙壁上看不到等大的像；
当物距小于二倍焦距大于一倍焦距时，此时成一个倒立的放大的实像。
8.【答案】ABD
【解析】平面镜的作用是改变光线的传播方向，A选项正确。由图可知，在甲图中小丁同学观察到的是正
立、放大的虚像，B选项正确。甲图中小丁同学观察到的是正立、放大的虚像，可知该凸透镜的焦距一定大
于5cm，C选项错误。由乙图可知，蜡烛在凸透镜的一倍焦距以内，可以成正立、放大的虚像，该虚像经过平
面镜反射又可以成像，所以他可以通过平面镜看到所成的原蜡烛放大的虚像，故本选项正确。
9.【答案】A
【解析】在题中画出光路图可以判定A项正确。如下图所示。
10.【答案】凸 会聚
【解析】下雨时，雨水流入纯净水瓶，容易形成中间厚边缘薄的水凸透镜。水凸透镜对太阳光有会聚作
用，形成温度比较高的光点，容易点燃枯叶，发生火灾。
11.【答案】凸 80 实
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第5页 共6页让更多的孩子得到更好的教育
【解析】照相机的工作原理是物距大于二倍焦距时，即物距大于80cm时，成倒立、缩小的实像。
12.【答案】后 变小 ①
【解析】晶状体相当于凸透镜，当物体靠近人眼时，物距变小，像距会变大，所以像会落在视网膜后；此
时晶状体对光线的会聚能力增强，焦距变小才能使像落在视网膜上；照相机与人眼球成像原理相同，都是
成倒立、缩小的实像。
13.【答案】凸透镜 C A
【解析】在实验中，凸透镜应放在物体和光屏之间。根据凸透镜成像的规律，若在光屏上成倒立、缩小的实
像，此时像距小于物距。从图上可以看出BC大于AB，所以蜡烛应放在C点，光屏应放在A点。
14.【答案与解析】（1）连接A′A并延长交主光轴与一点，该点是凸透镜的光心O，过光心O做一个凸透镜。
（2）由A点向凸透镜作平行于主光轴的光线AC，连接A′C并延长交主光轴与一点F，F是凸透镜的焦点。
如图所示：
15.【答案与解析】根据折射光线过凸透镜的焦点画出即可；过平面镜的入射点垂直镜面作出法线，然后根
据入射角等于反射角画出反射光线。如图所示：
16.【答案】【提出问题】放大 缩小【进行猜想】物体到凸透镜的距离【结论与应用】(1)大长 (2)远离缩
短
【解析】小明用放大镜观看手指时，手指位于凸透镜1倍焦距以内，因此小明看到的是手指放大的虚像。
当小明手拿凸透镜观看远处的房屋时，由于房屋位于凸透镜的2倍焦距以外，由此小明看到房屋倒立、缩
小的像。由此，小明猜想凸透镜成像的大小可能与物体到凸透镜的距离有关。(1)分析实验数据表格可知，
物体到凸透镜的距离越小，光屏上像越大，同时像到凸透镜的距离越大。(2)照毕业照时，若使没有进入取
景框内的同学进入镜头，则像必会变小。根据“凸透镜成实像时，物距减小，像和像距都变大”的原理可
知，像变小，像距变小，物距变大，因此照相机应远离同学，同时暗箱应缩短。
