【巩固练习】
1、根据实物图，画出电路图。
2、在探究活动中，小明连好了一个实物电路如图所示，请你帮他在右边方框内画出这个电路的电路图。

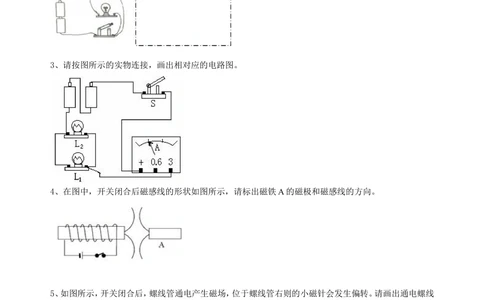

3、请按图所示的实物连接，画出相对应的电路图。
4、在图中，开关闭合后磁感线的形状如图所示，请标出磁铁A的磁极和磁感线的方向。
5、如图所示，开关闭合后，螺线管通电产生磁场，位于螺线管右则的小磁针会发生偏转。请画出通电螺线
管的N、S极，并用箭头在小磁针N极的下方标出其转动的方向。
6、如图所示，要求用电流表测量灯泡L 中的电流(0.3A)，电压表测量灯泡L 的电压， L、 L 并联，变阻器
2 1 1 2
调节L 的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来。
1
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共5页让更多的孩子得到更好的教育
7、按要求把如图的实物元件连接起来，使小灯泡L 和L 并联，电流表测量电路的总电流，开关控制整个
1 2
电路。

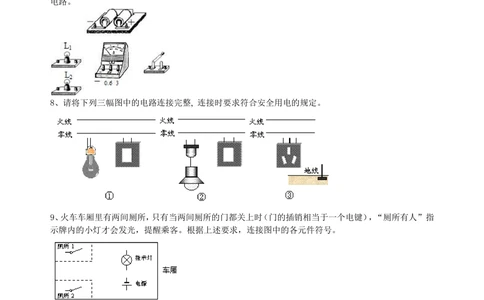

8、请将下列三幅图中的电路连接完整, 连接时要求符合安全用电的规定。
9、火车车厢里有两间厕所，只有当两间厕所的门都关上时（门的插销相当于一个电键），“厕所有人”指
示牌内的小灯才会发光，提醒乘客。根据上述要求，连接图中的各元件符号。
10、目前造成高速公路路面结构损坏严重的一个重要因素是车辆超载。小明想用压力传感器（当压力达到
设定值时，它就接通电路）、电磁继电器，为某大桥设计一个车辆超重的报警装置。当车辆超重时，信号灯
就发光。请你在图中为他连接好电路。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共5页让更多的孩子得到更好的教育
【答案与解析】

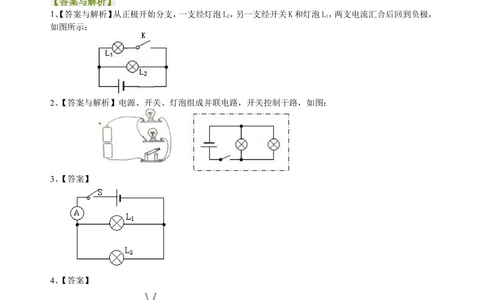

1、【答案与解析】从正极开始分支，一支经灯泡L，另一支经开关K和灯泡L，两支电流汇合后回到负极，
2 1
如图所示：
2、【答案与解析】电源、开关、灯泡组成并联电路，开关控制干路，如图：
3、【答案】
4、【答案】
5、【答案】
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共5页让更多的孩子得到更好的教育
【解析】根据电源的正负极，可以确定电流从螺线管的左端流入，右端流出，结合线圈的绕向，可以确定
螺线管的左端为S极，右端为N极；由于异名磁极相互吸引，同名磁极相互排斥，所以小磁针的S极将靠
近螺线管的N极，小磁针的N极将远离螺线管的N极，而向右转动。

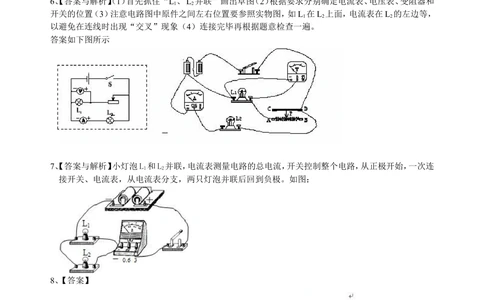

6、【答案与解析】（1）首先抓住“L、 L 并联”画出草图（2）根据要求分别确定电流表、电压表、变阻器和
1 2
开关的位置（3）注意电路图中原件之间左右位置要参照实物图，如L 在L 上面，电流表在L 的左边等，
1 2 2
以避免在连线时出现“交叉”现象（4）连接完毕再根据题意检查一遍。
答案如下图所示
7、【答案与解析】小灯泡L 和L 并联，电流表测量电路的总电流，开关控制整个电路，从正极开始，一次连
1 2
接开关、电流表，从电流表分支，两只灯泡并联后回到负极。如图：
8、【答案】
9、【答案】
