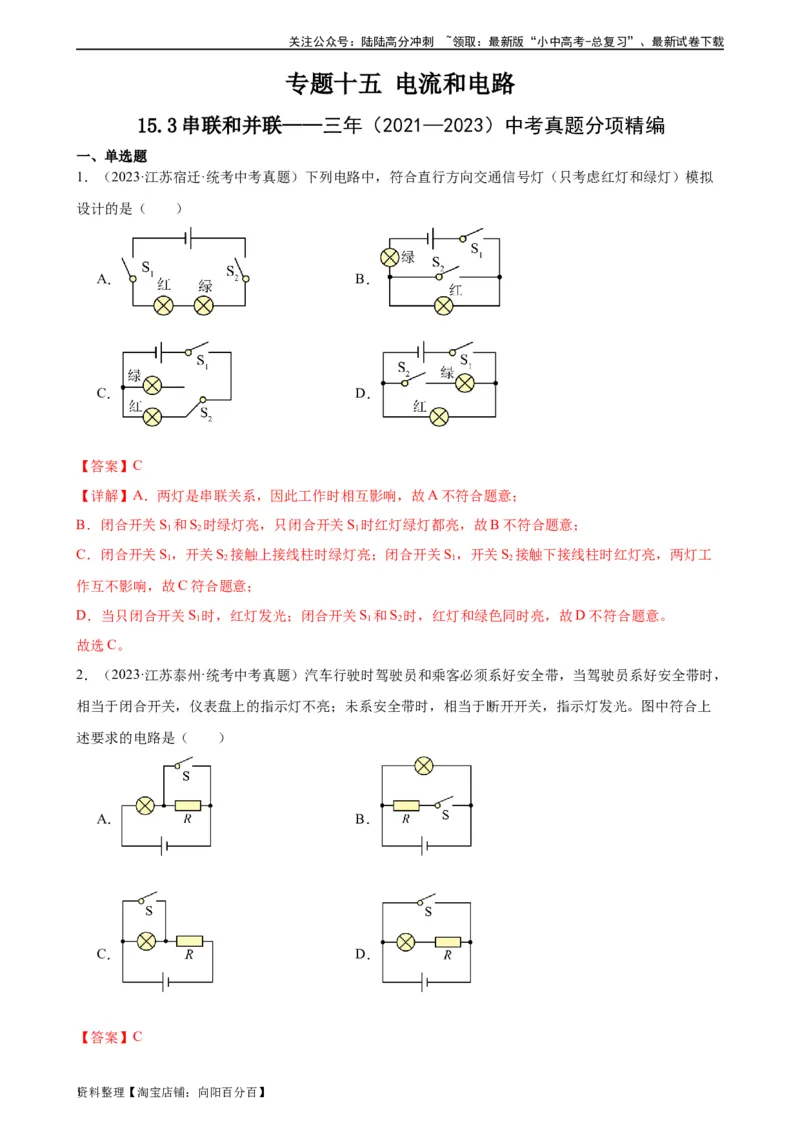

专题十五 电流和电路
15.3串联和并联——三年（2021—2023）中考真题分项精编
一、单选题
1．（2023·江苏宿迁·统考中考真题）下列电路中，符合直行方向交通信号灯（只考虑红灯和绿灯）模拟
设计的是（ ）
A． B．
C． D．
【答案】C
【详解】A．两灯是串联关系，因此工作时相互影响，故A不符合题意；
B．闭合开关S 和S 时绿灯亮，只闭合开关S 时红灯绿灯都亮，故B不符合题意；
1 2 1
C．闭合开关S，开关S 接触上接线柱时绿灯亮；闭合开关S，开关S 接触下接线柱时红灯亮，两灯工
1 2 1 2
作互不影响，故C符合题意；
D．当只闭合开关S 时，红灯发光；闭合开关S 和S 时，红灯和绿色同时亮，故D不符合题意。
1 1 2
故选C。
2．（2023·江苏泰州·统考中考真题）汽车行驶时驾驶员和乘客必须系好安全带，当驾驶员系好安全带时，
相当于闭合开关，仪表盘上的指示灯不亮；未系安全带时，相当于断开开关，指示灯发光。图中符合上
述要求的电路是（ ）
A． B．
C． D．
【答案】C
资1 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

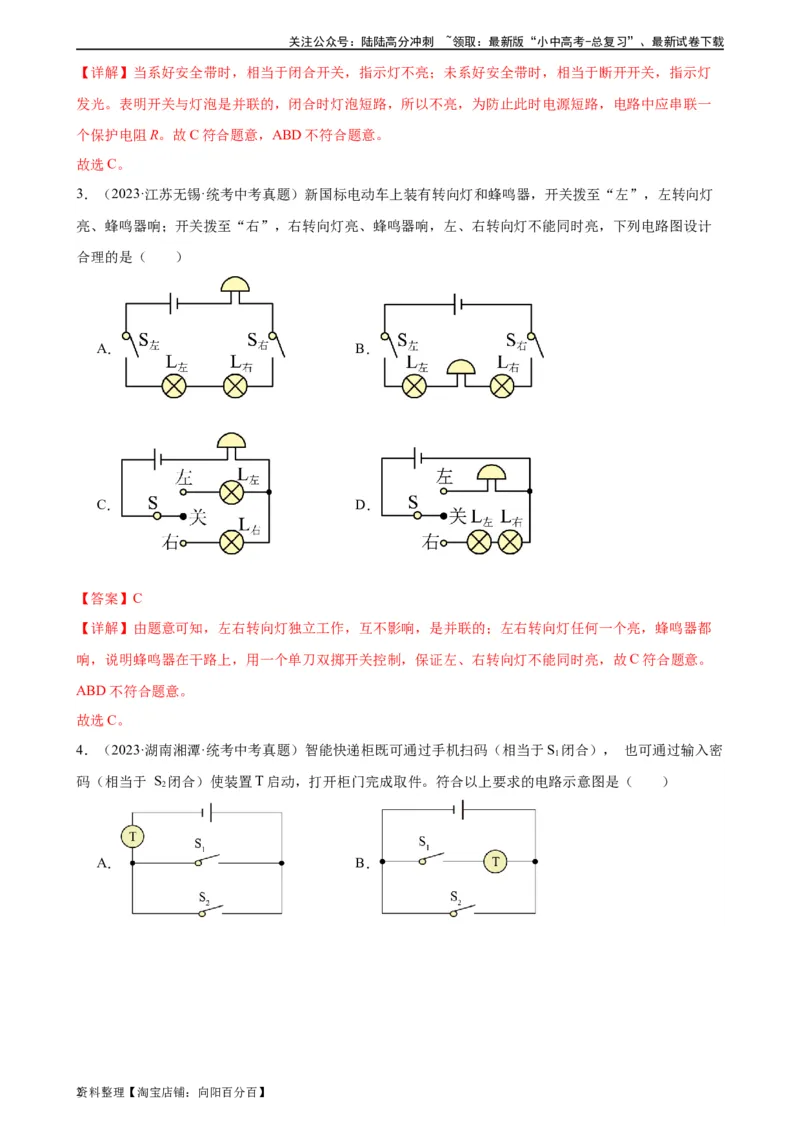

【详解】当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯
发光。表明开关与灯泡是并联的，闭合时灯泡短路，所以不亮，为防止此时电源短路，电路中应串联一
个保护电阻R。故C符合题意，ABD不符合题意。
故选C。
3．（2023·江苏无锡·统考中考真题）新国标电动车上装有转向灯和蜂鸣器，开关拨至“左”，左转向灯
亮、蜂鸣器响；开关拨至“右”，右转向灯亮、蜂鸣器响，左、右转向灯不能同时亮，下列电路图设计
合理的是（ ）
A． B．
C． D．
【答案】C
【详解】由题意可知，左右转向灯独立工作，互不影响，是并联的；左右转向灯任何一个亮，蜂鸣器都
响，说明蜂鸣器在干路上，用一个单刀双掷开关控制，保证左、右转向灯不能同时亮，故C符合题意。
ABD不符合题意。
故选C。

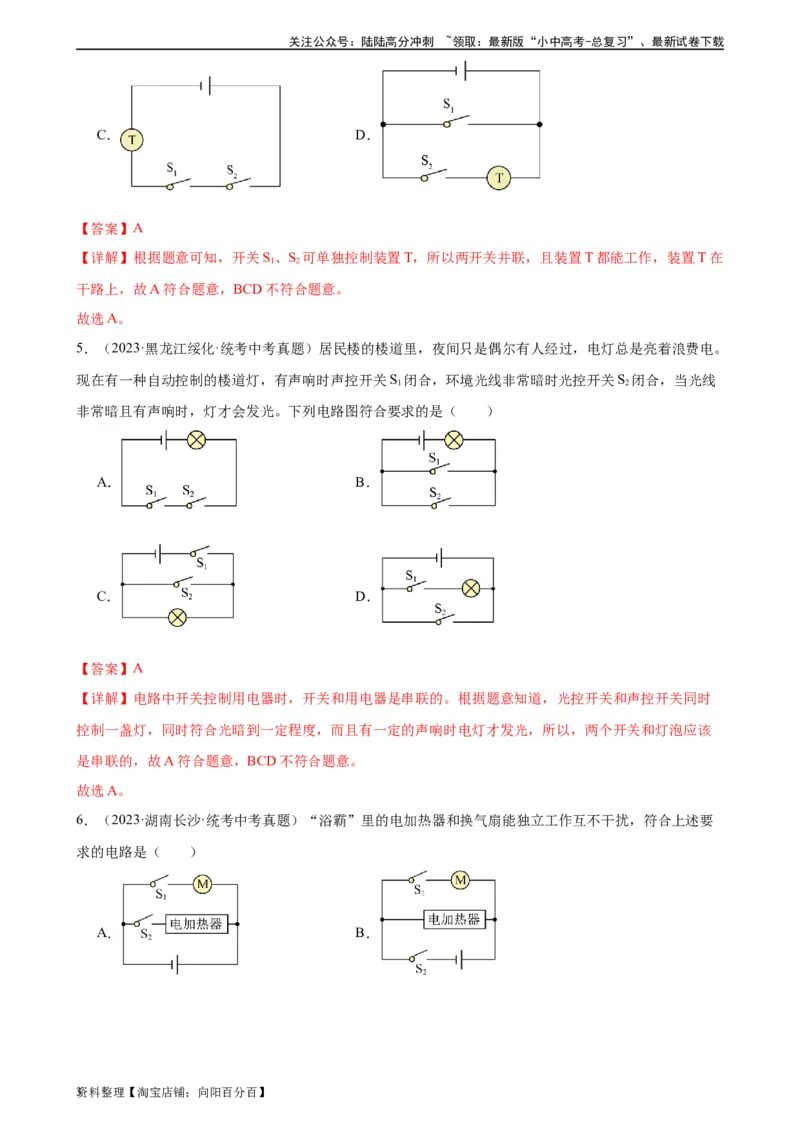

4．（2023·湖南湘潭·统考中考真题）智能快递柜既可通过手机扫码（相当于S 闭合）， 也可通过输入密
1
码（相当于 S 闭合）使装置T启动，打开柜门完成取件。符合以上要求的电路示意图是（ ）
2
A． B．
资2 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C． D．
【答案】A
【详解】根据题意可知，开关S、S 可单独控制装置T，所以两开关并联，且装置T都能工作，装置T在
1 2
干路上，故A符合题意，BCD不符合题意。
故选A。
5．（2023·黑龙江绥化·统考中考真题）居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着浪费电。
现在有一种自动控制的楼道灯，有声响时声控开关S 闭合，环境光线非常暗时光控开关S 闭合，当光线
1 2
非常暗且有声响时，灯才会发光。下列电路图符合要求的是（ ）
A． B．
C． D．
【答案】A
【详解】电路中开关控制用电器时，开关和用电器是串联的。根据题意知道，光控开关和声控开关同时
控制一盏灯，同时符合光暗到一定程度，而且有一定的声响时电灯才发光，所以，两个开关和灯泡应该
是串联的，故A符合题意，BCD不符合题意。
故选A。

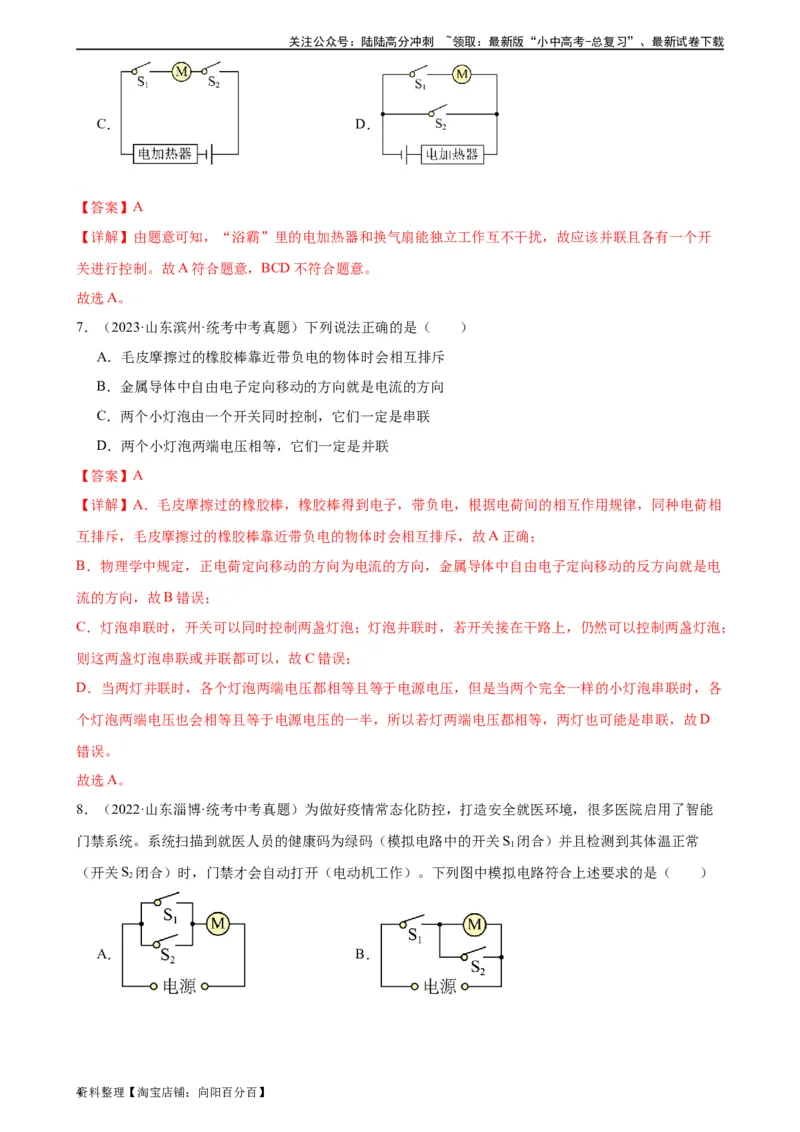

6．（2023·湖南长沙·统考中考真题）“浴霸”里的电加热器和换气扇能独立工作互不干扰，符合上述要
求的电路是（ ）
A． B．
资3 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C． D．
【答案】A
【详解】由题意可知，“浴霸”里的电加热器和换气扇能独立工作互不干扰，故应该并联且各有一个开
关进行控制。故A符合题意，BCD不符合题意。
故选A。
7．（2023·山东滨州·统考中考真题）下列说法正确的是（ ）
A．毛皮摩擦过的橡胶棒靠近带负电的物体时会相互排斥
B．金属导体中自由电子定向移动的方向就是电流的方向
C．两个小灯泡由一个开关同时控制，它们一定是串联
D．两个小灯泡两端电压相等，它们一定是并联
【答案】A
【详解】A．毛皮摩擦过的橡胶棒，橡胶棒得到电子，带负电，根据电荷间的相互作用规律，同种电荷相
互排斥，毛皮摩擦过的橡胶棒靠近带负电的物体时会相互排斥，故A正确；
B．物理学中规定，正电荷定向移动的方向为电流的方向，金属导体中自由电子定向移动的反方向就是电
流的方向，故B错误；
C．灯泡串联时，开关可以同时控制两盏灯泡；灯泡并联时，若开关接在干路上，仍然可以控制两盏灯泡；
则这两盏灯泡串联或并联都可以，故C错误；
D．当两灯并联时，各个灯泡两端电压都相等且等于电源电压，但是当两个完全一样的小灯泡串联时，各
个灯泡两端电压也会相等且等于电源电压的一半，所以若灯两端电压都相等，两灯也可能是串联，故D
错误。
故选A。

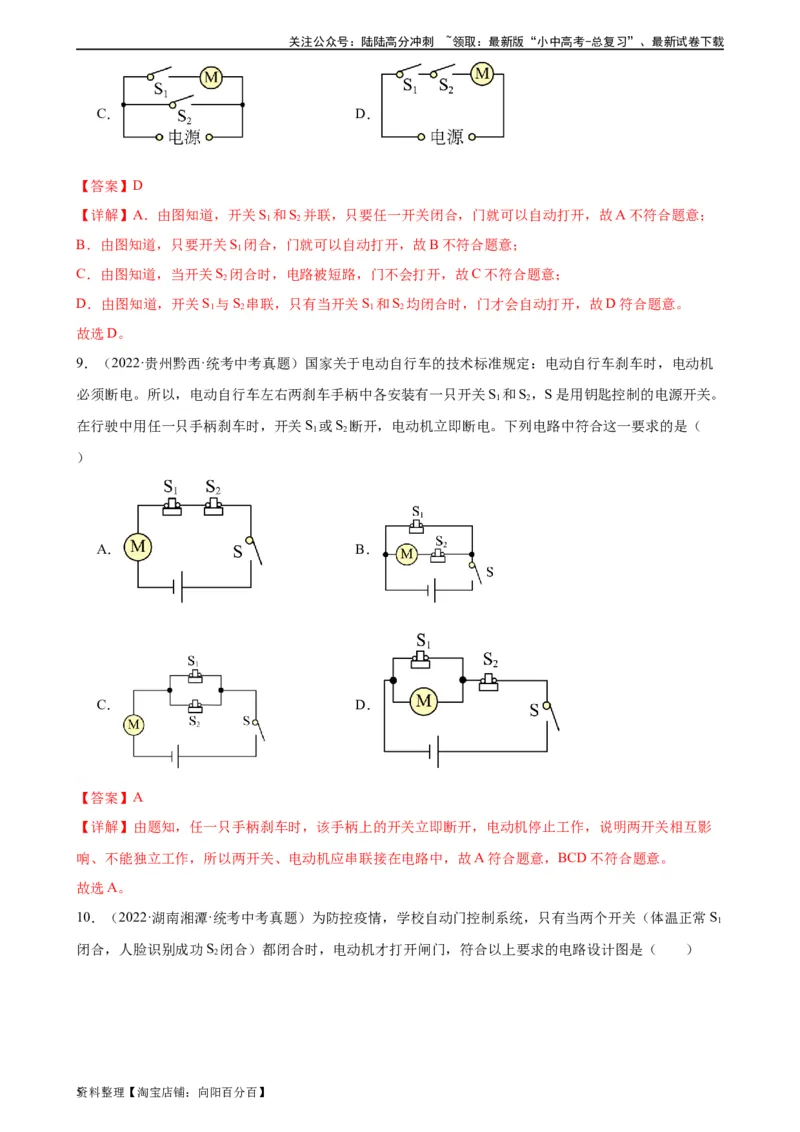

8．（2022·山东淄博·统考中考真题）为做好疫情常态化防控，打造安全就医环境，很多医院启用了智能
门禁系统。系统扫描到就医人员的健康码为绿码（模拟电路中的开关S 闭合）并且检测到其体温正常
1
（开关S 闭合）时，门禁才会自动打开（电动机工作）。下列图中模拟电路符合上述要求的是（ ）
2
A． B．
资4 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C． D．
【答案】D
【详解】A．由图知道，开关S 和S 并联，只要任一开关闭合，门就可以自动打开，故A不符合题意；
1 2
B．由图知道，只要开关S 闭合，门就可以自动打开，故B不符合题意；
1
C．由图知道，当开关S 闭合时，电路被短路，门不会打开，故C不符合题意；
2
D．由图知道，开关S 与S 串联，只有当开关S 和S 均闭合时，门才会自动打开，故D符合题意。
1 2 1 2
故选D。
9．（2022·贵州黔西·统考中考真题）国家关于电动自行车的技术标准规定：电动自行车刹车时，电动机
必须断电。所以，电动自行车左右两刹车手柄中各安装有一只开关S 和S，S是用钥匙控制的电源开关。
1 2
在行驶中用任一只手柄刹车时，开关S 或S 断开，电动机立即断电。下列电路中符合这一要求的是（
1 2
）
A． B．
C． D．
【答案】A
【详解】由题知，任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，说明两开关相互影
响、不能独立工作，所以两开关、电动机应串联接在电路中，故A符合题意，BCD不符合题意。
故选A。

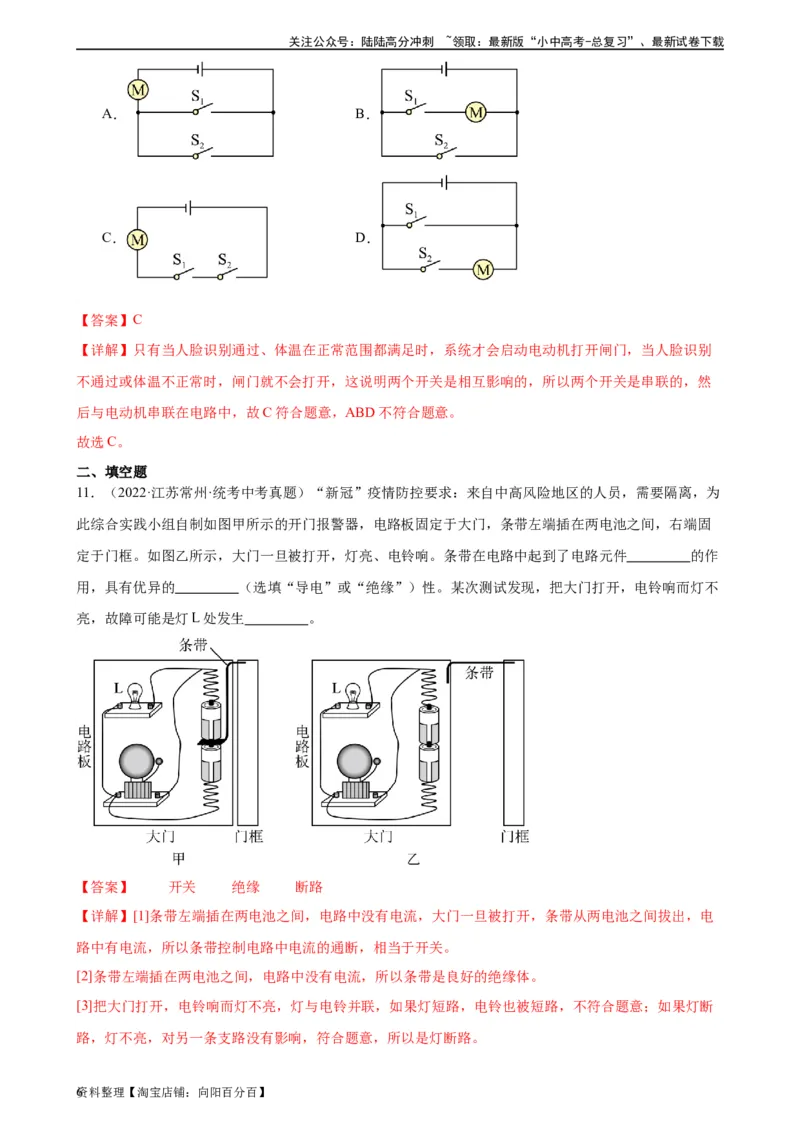

10．（2022·湖南湘潭·统考中考真题）为防控疫情，学校自动门控制系统，只有当两个开关（体温正常S
1
闭合，人脸识别成功S 闭合）都闭合时，电动机才打开闸门，符合以上要求的电路设计图是（ ）
2
资5 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A． B．
C． D．
【答案】C
【详解】只有当人脸识别通过、体温在正常范围都满足时，系统才会启动电动机打开闸门，当人脸识别
不通过或体温不正常时，闸门就不会打开，这说明两个开关是相互影响的，所以两个开关是串联的，然
后与电动机串联在电路中，故C符合题意，ABD不符合题意。
故选C。
二、填空题
11．（2022·江苏常州·统考中考真题）“新冠”疫情防控要求：来自中高风险地区的人员，需要隔离，为
此综合实践小组自制如图甲所示的开门报警器，电路板固定于大门，条带左端插在两电池之间，右端固
定于门框。如图乙所示，大门一旦被打开，灯亮、电铃响。条带在电路中起到了电路元件 的作
用，具有优异的 （选填“导电”或“绝缘”）性。某次测试发现，把大门打开，电铃响而灯不
亮，故障可能是灯 处发生 。
【答案】 开关 绝缘 断路
【详解】[1]条带左端插在两电池之间，电路中没有电流，大门一旦被打开，条带从两电池之间拔出，电
路中有电流，所以条带控制电路中电流的通断，相当于开关。
[2]条带左端插在两电池之间，电路中没有电流，所以条带是良好的绝缘体。
[3]把大门打开，电铃响而灯不亮，灯与电铃并联，如果灯短路，电铃也被短路，不符合题意；如果灯断
路，灯不亮，对另一条支路没有影响，符合题意，所以是灯断路。
资6 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
12．（2022·辽宁朝阳·统考中考真题）如图所示，汽车在转向前。司机会拨动转向横杆，汽车同侧的前后
两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时，另一个仍能正常工作，这两个转向灯在电路
中的连接方式为 ，转向杆相当干电路中的 。
【答案】 并联 开关
【详解】[1][2]电路连接方法有两种∶串联和并联。串联的灯泡只能一起亮灭，并联的灯泡可以分别控制
亮灭。我们家里的照明电路通常是用并联的方法连接的，汽车在转向前，司机会拨动转向横杆，汽车同
侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时，另一个仍能正常工作，这两个转向
灯在电路中的连接方式为并联，转向杆相当于电路中的开关。
