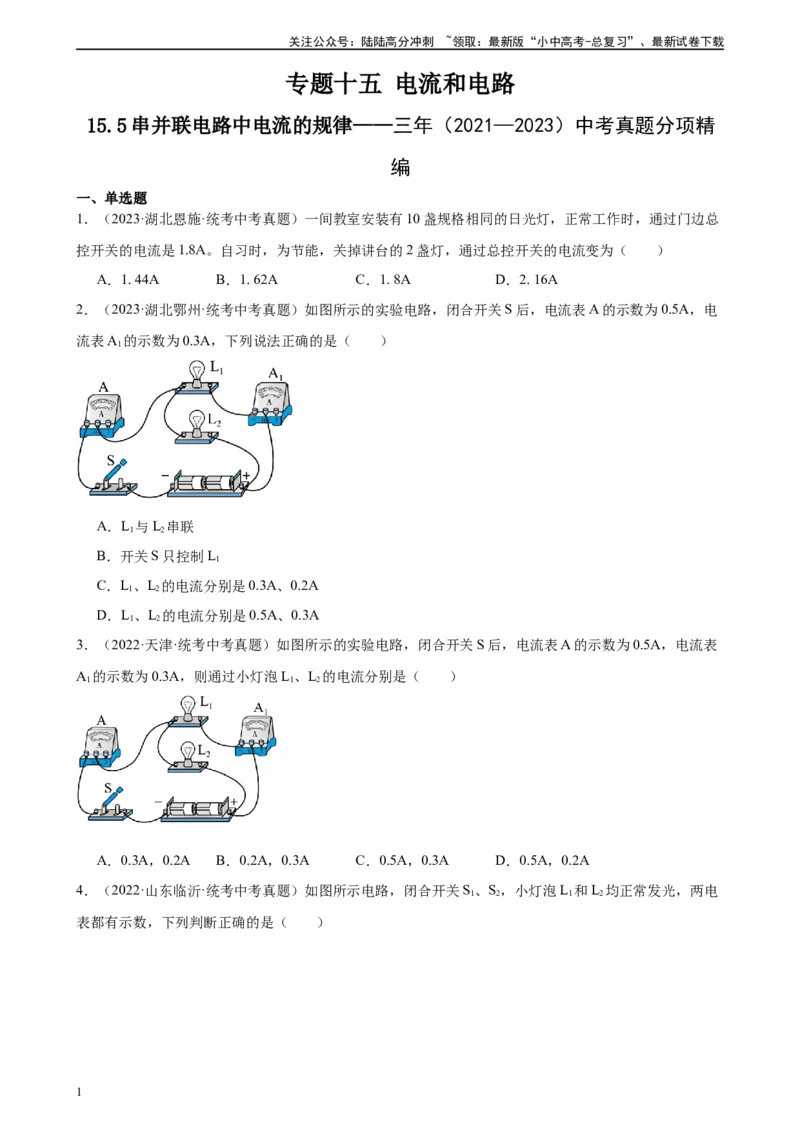

专题十五 电流和电路
15.5串并联电路中电流的规律——三年（2021—2023）中考真题分项精
编
一、单选题
1．（2023·湖北恩施·统考中考真题）一间教室安装有10盏规格相同的日光灯，正常工作时，通过门边总
控开关的电流是1.8A。自习时，为节能，关掉讲台的2盏灯，通过总控开关的电流变为（ ）
A．1. 44A B．1. 62A C．1. 8A D．2. 16A
2．（2023·湖北鄂州·统考中考真题）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电
流表A 的示数为0.3A，下列说法正确的是（ ）
1
A．L 与L 串联
1 2
B．开关S只控制L
1
C．L、L 的电流分别是0.3A、0.2A
1 2
D．L、L 的电流分别是0.5A、0.3A
1 2
3．（2022·天津·统考中考真题）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表
A 的示数为0.3A，则通过小灯泡L、L 的电流分别是（ ）
1 1 2
A．0.3A，0.2A B．0.2A，0.3A C．0.5A，0.3A D．0.5A，0.2A
4．（2022·山东临沂·统考中考真题）如图所示电路，闭合开关S、S，小灯泡L 和L 均正常发光，两电
1 2 1 2
表都有示数，下列判断正确的是（ ）
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

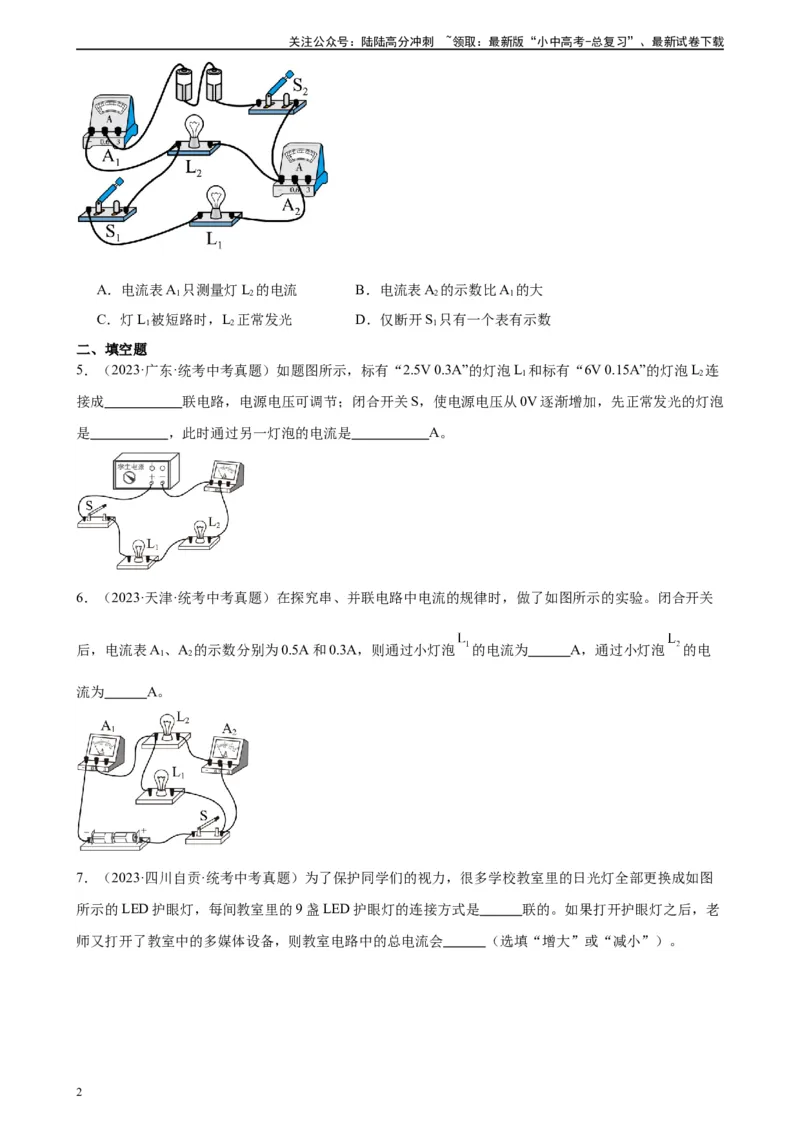

A．电流表A 只测量灯L 的电流 B．电流表A 的示数比A 的大
1 2 2 1
C．灯L 被短路时，L 正常发光 D．仅断开S 只有一个表有示数
1 2 1
二、填空题
5．（2023·广东·统考中考真题）如题图所示，标有“2.5V 0.3A”的灯泡L 和标有“6V 0.15A”的灯泡L 连
1 2
接成 联电路，电源电压可调节；闭合开关S，使电源电压从0V逐渐增加，先正常发光的灯泡
是 ，此时通过另一灯泡的电流是 A。
6．（2023·天津·统考中考真题）在探究串、并联电路中电流的规律时，做了如图所示的实验。闭合开关
后，电流表A、A 的示数分别为0.5A和0.3A，则通过小灯泡 的电流为 A，通过小灯泡 的电
1 2
流为 A。
7．（2023·四川自贡·统考中考真题）为了保护同学们的视力，很多学校教室里的日光灯全部更换成如图
所示的LED护眼灯，每间教室里的9盏LED护眼灯的连接方式是 联的。如果打开护眼灯之后，老
师又打开了教室中的多媒体设备，则教室电路中的总电流会 （选填“增大”或“减小”）。
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

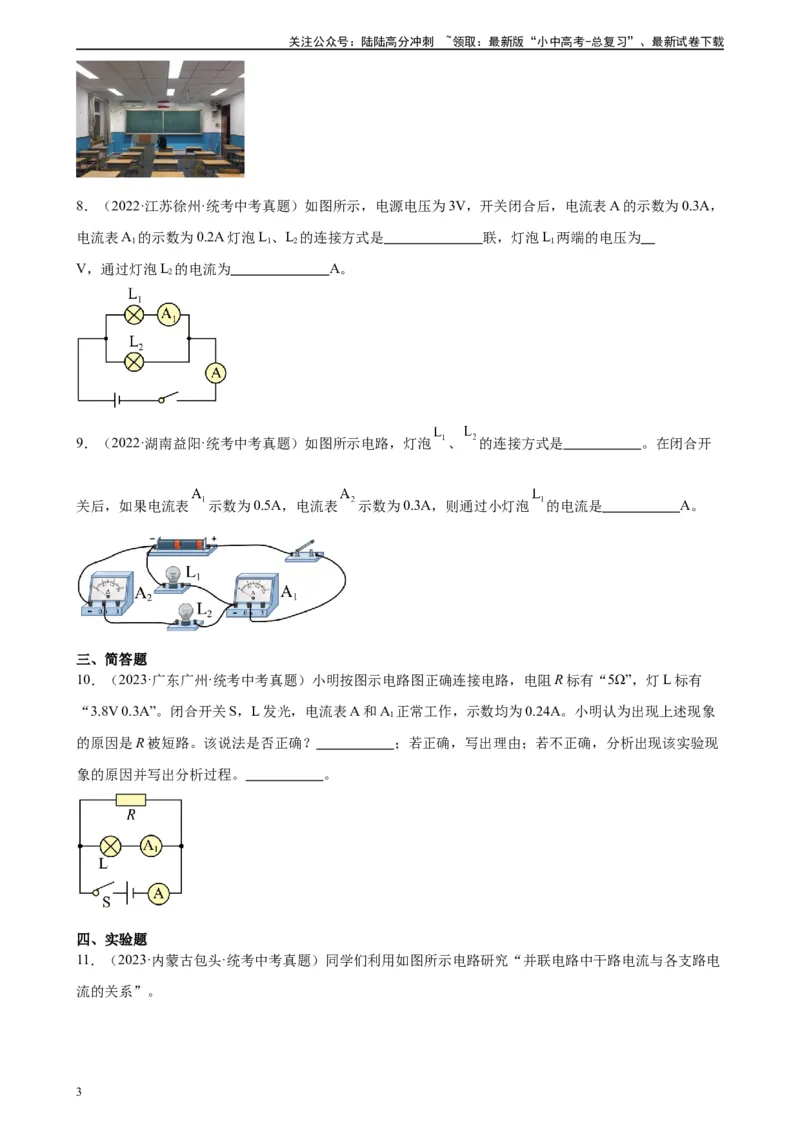

8．（2022·江苏徐州·统考中考真题）如图所示，电源电压为3V，开关闭合后，电流表A的示数为0.3A，
电流表A 的示数为0.2A灯泡L、L 的连接方式是 联，灯泡L 两端的电压为
1 1 2 1
V，通过灯泡L 的电流为 A。
2
9．（2022·湖南益阳·统考中考真题）如图所示电路，灯泡 、 的连接方式是 。在闭合开
关后，如果电流表 示数为0.5A，电流表 示数为0.3A，则通过小灯泡 的电流是 A。
三、简答题
10．（2023·广东广州·统考中考真题）小明按图示电路图正确连接电路，电阻R标有“5Ω”，灯L标有
“3.8V 0.3A”。闭合开关S，L发光，电流表A和A 正常工作，示数均为0.24A。小明认为出现上述现象
1
的原因是R被短路。该说法是否正确？ ；若正确，写出理由；若不正确，分析出现该实验现
象的原因并写出分析过程。 。
四、实验题
11．（2023·内蒙古包头·统考中考真题）同学们利用如图所示电路研究“并联电路中干路电流与各支路电
流的关系”。
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

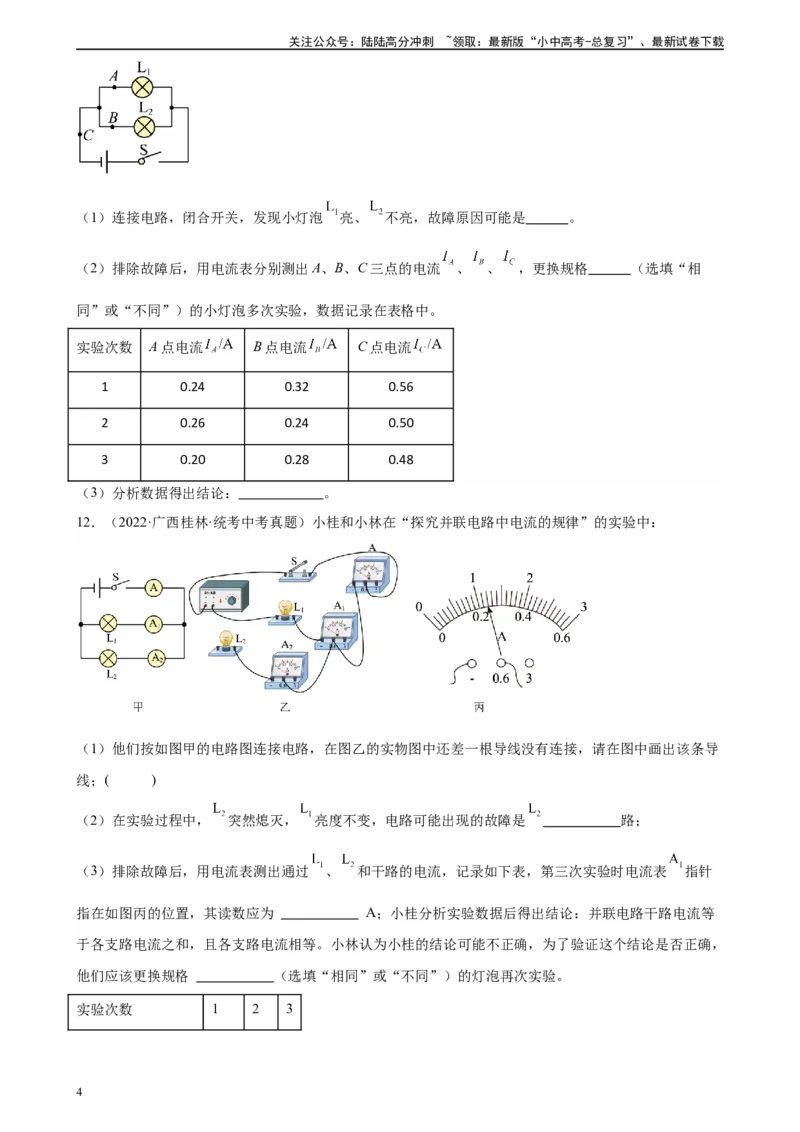

（1）连接电路，闭合开关，发现小灯泡 亮、 不亮，故障原因可能是 。
（2）排除故障后，用电流表分别测出A、B、C三点的电流 、 、 ，更换规格 （选填“相
同”或“不同”）的小灯泡多次实验，数据记录在表格中。
实验次数 A点电流 B点电流 C点电流
1 0.24 0.32 0.56
2 0.26 0.24 0.50
3 0.20 0.28 0.48
（3）分析数据得出结论： 。
12．（2022·广西桂林·统考中考真题）小桂和小林在“探究并联电路中电流的规律”的实验中：
（1）他们按如图甲的电路图连接电路，在图乙的实物图中还差一根导线没有连接，请在图中画出该条导
线；( )
（2）在实验过程中， 突然熄灭， 亮度不变，电路可能出现的故障是 路；
（3）排除故障后，用电流表测出通过 、 和干路的电流，记录如下表，第三次实验时电流表 指针
指在如图丙的位置，其读数应为 A；小桂分析实验数据后得出结论：并联电路干路电流等
于各支路电流之和，且各支路电流相等。小林认为小桂的结论可能不正确，为了验证这个结论是否正确，
他们应该更换规格 （选填“相同”或“不同”）的灯泡再次实验。
实验次数 1 2 3
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

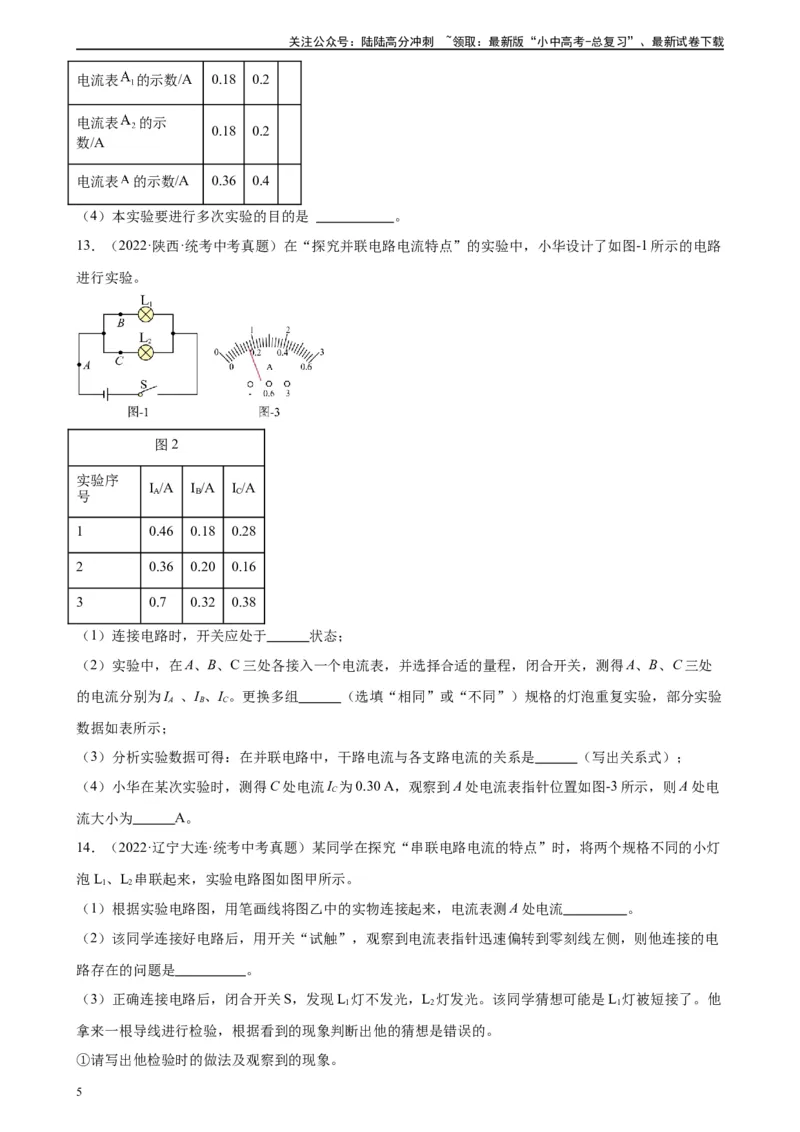

电流表 的示数/A 0.18 0.2
电流表 的示
0.18 0.2
数/A
电流表 的示数/A 0.36 0.4
（4）本实验要进行多次实验的目的是 。
13．（2022·陕西·统考中考真题）在“探究并联电路电流特点”的实验中，小华设计了如图-1所示的电路
进行实验。
图2
实验序
I /A I /A I /A
号 A B C
1 0.46 0.18 0.28
2 0.36 0.20 0.16
3 0.7 0.32 0.38
（1）连接电路时，开关应处于 状态；
（2）实验中，在A、B、C三处各接入一个电流表，并选择合适的量程，闭合开关，测得A、B、C三处
的电流分别为I 、I 、I 。更换多组 （选填“相同”或“不同”）规格的灯泡重复实验，部分实验
A B C
数据如表所示；
（3）分析实验数据可得：在并联电路中，干路电流与各支路电流的关系是 （写出关系式）；
（4）小华在某次实验时，测得C处电流I 为0.30 A，观察到A处电流表指针位置如图-3所示，则A处电
C
流大小为 A。
14．（2022·辽宁大连·统考中考真题）某同学在探究“串联电路电流的特点”时，将两个规格不同的小灯
泡L、L 串联起来，实验电路图如图甲所示。
1 2
（1）根据实验电路图，用笔画线将图乙中的实物连接起来，电流表测A处电流 。
（2）该同学连接好电路后，用开关“试触”，观察到电流表指针迅速偏转到零刻线左侧，则他连接的电
路存在的问题是 。
（3）正确连接电路后，闭合开关S，发现L 灯不发光，L 灯发光。该同学猜想可能是L 灯被短接了。他
1 2 1
拿来一根导线进行检验，根据看到的现象判断出他的猜想是错误的。
①请写出他检验时的做法及观察到的现象。
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
做法： 。
现象： 。
②请你对L 灯不发光提出一个合理的猜想： 。
1
