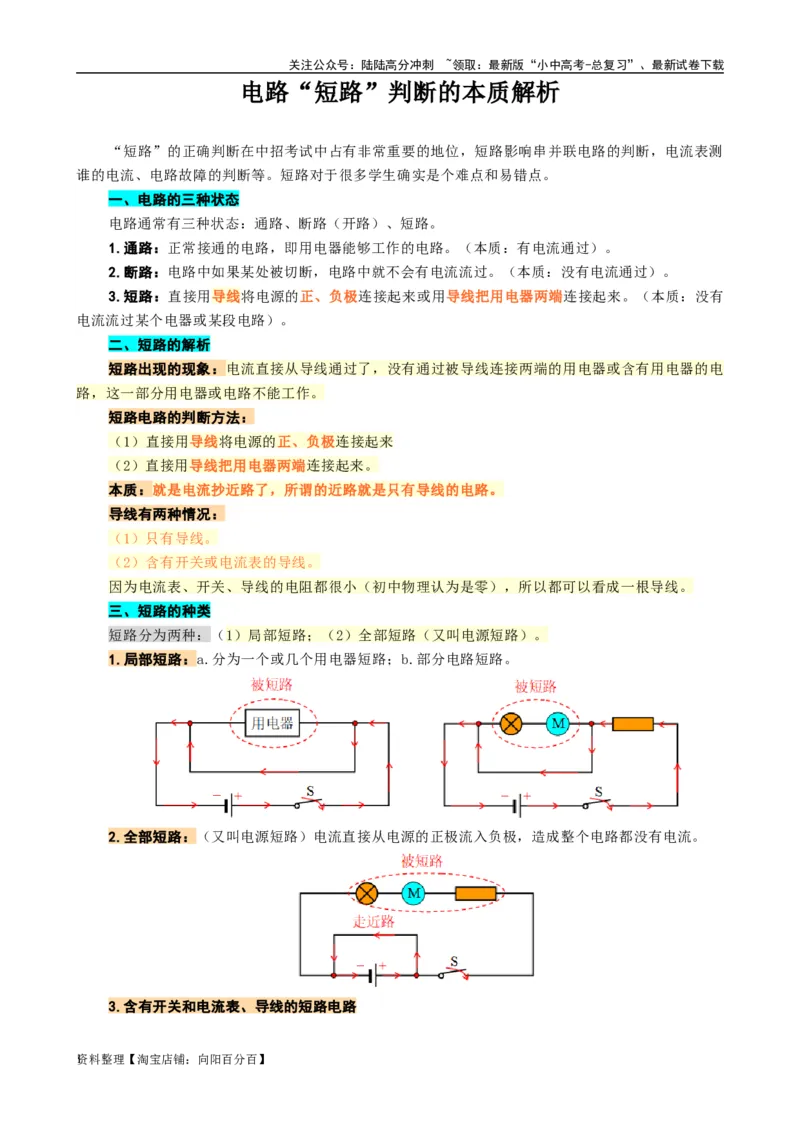

电路“短路”判断的本质解析
“短路”的正确判断在中招考试中占有非常重要的地位，短路影响串并联电路的判断，电流表测
谁的电流、电路故障的判断等。短路对于很多学生确实是个难点和易错点。
一、电路的三种状态
电路通常有三种状态：通路、断路（开路）、短路。
1.通路：正常接通的电路，即用电器能够工作的电路。（本质：有电流通过）。
2.断路：电路中如果某处被切断，电路中就不会有电流流过。（本质：没有电流通过）。
3.短路：直接用导线将电源的正、负极连接起来或用导线把用电器两端连接起来。（本质：没有
电流流过某个电器或某段电路）。
二、短路的解析
短路出现的现象：电流直接从导线通过了，没有通过被导线连接两端的用电器或含有用电器的电
路，这一部分用电器或电路不能工作。
短路电路的判断方法：
（1）直接用导线将电源的正、负极连接起来
（2）直接用导线把用电器两端连接起来。
本质：就是电流抄近路了，所谓的近路就是只有导线的电路。
导线有两种情况：
（1）只有导线。
（2）含有开关或电流表的导线。
因为电流表、开关、导线的电阻都很小（初中物理认为是零），所以都可以看成一根导线。
三、短路的种类
短路分为两种：（1）局部短路；（2）全部短路（又叫电源短路）。
1.局部短路：a.分为一个或几个用电器短路；b.部分电路短路。
2.全部短路：（又叫电源短路）电流直接从电源的正极流入负极，造成整个电路都没有电流。
3.含有开关和电流表、导线的短路电路
资1 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
含有电流表的导线 含有开关的导线
四、真题演习
1.（2023山东泰安）下列电路中，闭合开关后，电流表能正确测量出通过灯泡L 电流的是（ ）
2
A. B. C. D.
【解析】A.图中电流表与灯泡L 并联，开关闭合时，灯泡L 短路，电路连接错误，故A不符合题意；
2 2
B.图中两灯泡并联，电流表与灯泡L 串联联，开关闭合时，电流表测量灯泡L 的电流，故B不符合
1 1
题意；
C.图中两灯泡并联，电流表在干路中，电流表测量干路电流，故C不符合题意；
D.图中电流表、灯泡L、灯泡L 串联，电流表能测量灯泡L 电流，故D符合题意。
2 1 2
故选D。
【答案】D
2.（2023山东烟台）为了交通安全，驾驶员必须使用安全带。某汽车厂家为了提醒驾驶员系好安全
带，做了如下设计：驾驶员坐上驾驶座位未系安全带时，开关S 闭合，提示灯亮；系上安全带后，开关
1
S 也闭合，提示灯灭。如图所示的四个选项中，符合电路设计要求的是（ ）
2
A. B.
C. D.
【解析】A.如图所示，驾驶员坐上驾驶座位未系安全带时，开关S 闭合，电阻和灯泡串联，提示灯
1
亮；系上安全带后，开关S 也闭合，灯被短路，提示灯灭，故A符合题意；
2
B.如图所示，驾驶员坐上驾驶座位未系安全带时，开关S 闭合，电阻和灯泡串联，提示灯亮；系上
1
资2 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
安全带后，开关S 也闭合，电阻被短路，灯会更亮，故B不符合题意；
2
C.如图所示，驾驶员坐上驾驶座位未系安全带时，开关S 闭合，提示灯亮；系上安全带后，开关S
1 2
也闭合，电阻和灯泡并联，灯仍然发光，故C不符合题意；
D.如图所示，驾驶员坐上驾驶座位未系安全带时，只有开关S 闭合，灯泡断路，提示灯不亮，故D
1
不符合题意。
故选A。
【答案】A
3.（2023·内蒙古通辽）常用智能手机是通过指纹开关S 或密码开关S 来解锁的，若其中任一方式
1 2
解锁失败后，锁定开关S 均会断开而暂停手机解锁功能，S 将在一段时间后自动闭合而恢复解锁功能。
3 3
若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是
A. B.
C. D.
【解析】由题意知开关S 或开关S 均可接通电路，所以S、S 并联，开关S 断开手机解锁功能暂停，
1 2 1 2 3
说明S 位于电路干路．故C项符合题意。
3
【答案】C
4.（2023·湖南邵阳）细心的圆圆同学注意到自家汽车上设有安全带未系提示系统。当他坐在座椅上
时，座椅下的开关S 闭合，若未系安全带，安全带控制开关S 断开，车上的电铃会发出警报声；若系上
1 2
安全带，安全带控制开关S 闭合，警报声消失。下列按要求设计的电路图最合理的是（ ）
2
A. B. C. D.
【解析】A.电铃与定值电阻R并联，S 控制电铃工作，S 控制定值电阻工作。当开关S 闭合时，电
1 2 1
铃发声，与开关S 的断开和闭合无关，与题意不符，故A不符合题意；
2
B.电铃与S 串联，与S 并联，乘客坐下时S 闭合，电铃与定值电阻串联，电铃电路接通，电铃发声；
1 2 1
若系上安全带，开关S 闭合，将电铃短接，则电铃无声，与题意相符，故B符合题意；
2
C.定值电阻R与S 串联，与S 并联，乘客坐下时S 闭合，电铃与定值电阻串联，电铃电路接通，电
1 2 1
资3 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
铃发声；当安全带控制开关S 闭合，定值电阻短接，电铃两端电压升高，电铃发声更响，不符合题意，
2
故C不符合题意；
D.两开关并联，无论乘客坐下，或是系上安全带，电铃都会发声，与题意不符，故D不符合题意。
故选B。
【答案】B
5.（2023四川自贡）“创新”实验小组的同学要设计一个自动防盗报警电路。要求：晚间开关S闭
合后，灯亮电铃不响；当房门被打开时，细导线AB被扯断，灯亮且电铃发声自动报警。请按要求用直线
连接如图所示的电路元件。
【解析】从电源正极依次串联开关、灯泡以及电铃回到电源负极，然后将AB并联在电铃两端。
资4 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】
