【好题汇编】2024 年中考物理真题分类汇编（全国通用）
模块四 综合亮点难点真题
专题 56.电路故障问题
1. （2024山东烟台）如图所示，电源电压保持不变，闭合开关后发现电压表无示数，假设电路中
只有一个元件发生故障，则故障的原因可能是（ ）
A. 灯泡 短路 B. 灯泡 短路 C. 灯泡 断路 D. 灯泡 断路
【答案】AD
是
【解析】根据题意可知，电压表无示数，一 电压表并联部分短路，即灯泡 短路，二是电压表两
接线柱到电源两极中间某处断路，即灯泡 断路，故AD符合题意，BC不符合题意。
故选AD。
2. （2024四川达州）如图所示电路，闭合开关后，整个电路正常工作。其中一盏灯突然熄灭，两只
电表示数均变大，则该电路可能发生的故障为（ ）
A. 短路 B. 短路 C. 开路 D. 开路
【答案】A
【解析】由图可知，两灯串联，电压表测L 两端电压，电流表测串联电路电流；
2
A．如果L 短路，则串联电路的总电阻变小，由欧姆定律可知，电路中电流变大，则电流表示数变
1
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
大。由于L 短路，电路中只有L，L 两端电压等于电源电压，电压表示数变大。此时灯泡L 发光。
1 2 2 2
则A符合题意；
B．如果L 短路，电路中电流变大，电流表的示数变大，由于电压表测L 两端电压，则电压表的示
2 2
数为0，即电压表的示数变小，故B不符合题意；
C．如果L 开路，两个电表与电源不通，则两个电表的示数都变为0，即示数都变小。故C不符合
1
题意；
D．如果L 开路，电路断路，电流表的示数变小。此时电压表串联在电路中测电源电压，则电压表
2
的示数变大。故D不符合题意。
故选A。

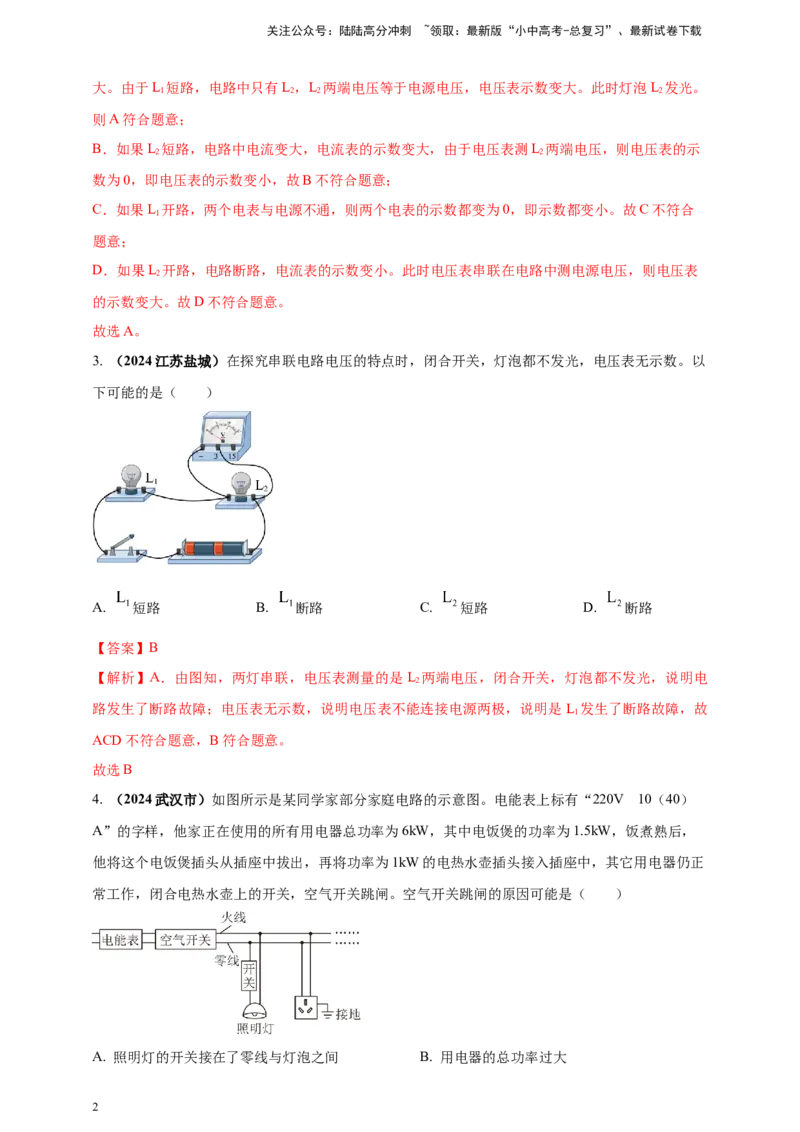

3. （2024江苏盐城）在探究串联电路电压的特点时，闭合开关，灯泡都不发光，电压表无示数。以
下可能的是（ ）
A. 短路 B. 断路 C. 短路 D. 断路
【答案】B
【解析】A．由图知，两灯串联，电压表测量的是L 两端电压，闭合开关，灯泡都不发光，说明电
2
路发生了断路故障；电压表无示数，说明电压表不能连接电源两极，说明是L 发生了断路故障，故
1
ACD不符合题意，B符合题意。
故选B 。
4. （2024武汉市）如图所示是某同学家部分家庭电路的示意图。电能表上标有“220V 10（40）
A”的字样，他家正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，饭煮熟后，
他将这个电饭煲插头从插座中拔出，再将功率为1kW的电热水壶插头接入插座中，其它用电器仍正
常工作，闭合电热水壶上的开关，空气开关跳闸。空气开关跳闸的原因可能是（ ）
A. 照明灯的开关接在了零线与灯泡之间 B. 用电器的总功率过大
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C. 电热水壶的内部电路短路 D. 接入电热水壶的插座短路
【答案】C
【解析】A．照明灯的开关接在了零线与灯泡之间，不会造成电路电流过大，空气开关跳闸，故 A
不符合题意；
的
B．电能表上标有“220V 10（40）A” 字样，电路允许最大电功率
正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，所以造成空气开关跳闸的原因
不是用电器的总功率过大，故B不符合题意；
C．电热水壶的内部电路短路时，闭合电热水壶上的开关，会造成电路电流过大，空气开关跳闸，
故C符合题意；
D．若接入电热水壶的插座短路，在电热水壶插头接入插座之前，电路电流就会过大，造成空气开
关跳闸，故D不符合题意。
故选C。
5. （2024上海）如下图所示的电路中，在定值电阻R 或滑动变阻器R 中，仅有一个发生故障，小
1 2
浦为研究故障的原因，特地设计了两个方案：
方案一：通过移动滑动变阻器的滑片P来判断出故障的原因，写出开关S闭合后，电流表示数变化
情况及对应故障_________。
方案二：用一个完好的电阻R 来替换R 来判断发生的故障，可选用的电阻R 的阻值_________。
0 1 0
A.R>R B.R=R C.RR，如果R 太大，R 断路时，电流表没有明显变化；所以
0 1 0 1 0 1
R<=R,如果R 断路时，电流表会有明显变化，如果R 断路，电流表没有明显变化。
0 1 1 2
故A不符合题意，BC符合题意。故选BC。

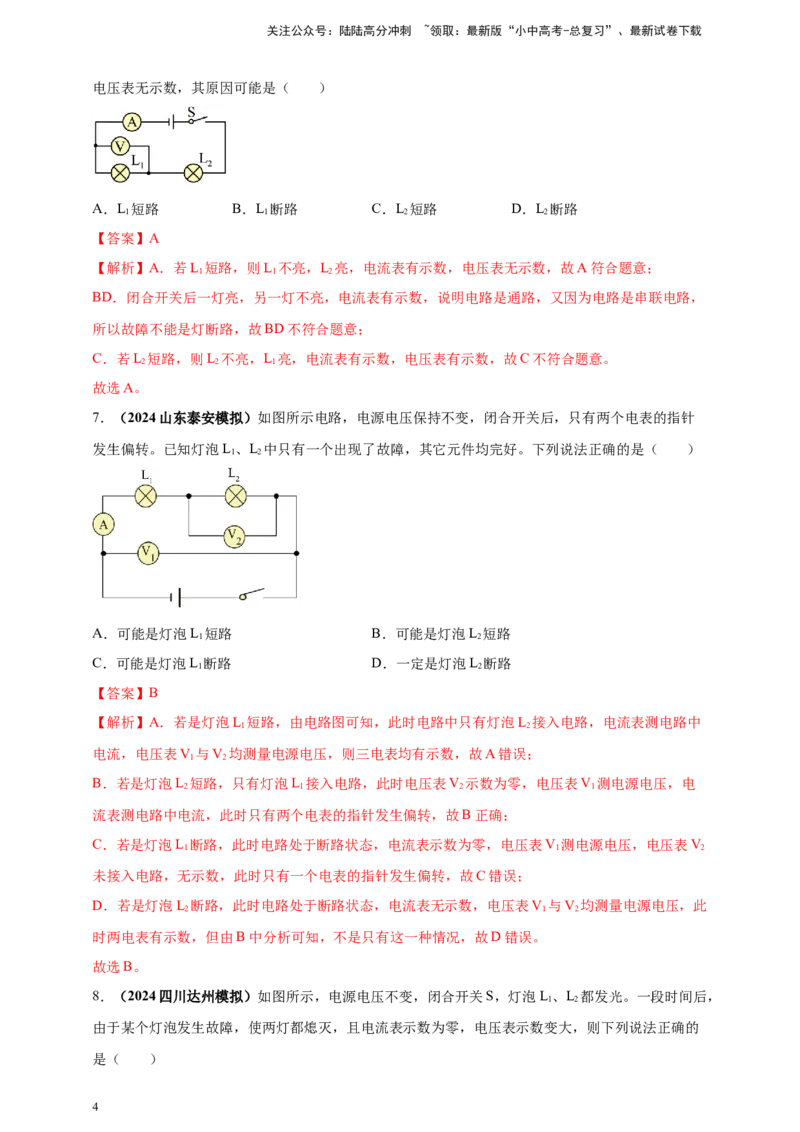

6．（2024四川内江模拟）如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
电压表无示数，其原因可能是（ ）
A．L 短路 B．L 断路 C．L 短路 D．L 断路
1 1 2 2
【答案】A
【解析】A．若L 短路，则L 不亮，L 亮，电流表有示数，电压表无示数，故A符合题意；
1 1 2
BD．闭合开关后一灯亮，另一灯不亮，电流表有示数，说明电路是通路，又因为电路是串联电路，
所以故障不能是灯断路，故BD不符合题意；
C．若L 短路，则L 不亮，L 亮，电流表有示数，电压表有示数，故C不符合题意。
2 2 1
故选A。
7．（2024山东泰安模拟）如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针
发生偏转。已知灯泡L、L 中只有一个出现了故障，其它元件均完好。下列说法正确的是（ ）
1 2
A．可能是灯泡L 短路 B．可能是灯泡L 短路
1 2
C．可能是灯泡L 断路 D．一定是灯泡L 断路
1 2
【答案】B
【解析】A．若是灯泡L 短路，由电路图可知，此时电路中只有灯泡L 接入电路，电流表测电路中
1 2
电流，电压表V 与V 均测量电源电压，则三电表均有示数，故A错误；
1 2
B．若是灯泡L 短路，只有灯泡L 接入电路，此时电压表V 示数为零，电压表V 测电源电压，电
2 1 2 1
流表测电路中电流，此时只有两个电表的指针发生偏转，故B正确；
C．若是灯泡L 断路，此时电路处于断路状态，电流表示数为零，电压表V 测电源电压，电压表V
1 1 2
未接入电路，无示数，此时只有一个电表的指针发生偏转，故C错误；
D．若是灯泡L 断路，此时电路处于断路状态，电流表无示数，电压表V 与V 均测量电源电压，此
2 1 2
时两电表有示数，但由B中分析可知，不是只有这一种情况，故D错误。
故选B。

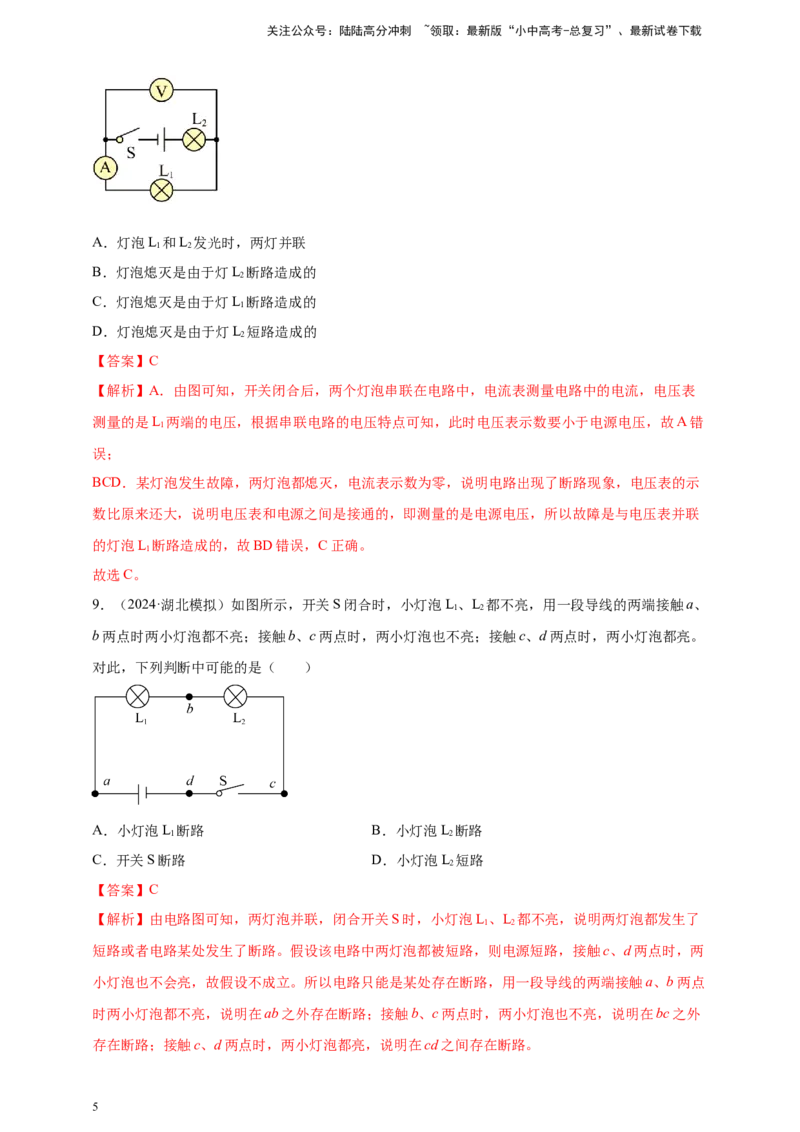

8．（2024四川达州模拟）如图所示，电源电压不变，闭合开关S，灯泡L、L 都发光。一段时间后，
1 2
由于某个灯泡发生故障，使两灯都熄灭，且电流表示数为零，电压表示数变大，则下列说法正确的
是（ ）
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．灯泡L 和L 发光时，两灯并联
1 2
B．灯泡熄灭是由于灯L 断路造成的
2
C．灯泡熄灭是由于灯L 断路造成的
1
D．灯泡熄灭是由于灯L 短路造成的
2
【答案】C
【解析】A．由图可知，开关闭合后，两个灯泡串联在电路中，电流表测量电路中的电流，电压表
测量的是L 两端的电压，根据串联电路的电压特点可知，此时电压表示数要小于电源电压，故A错
1
误；
BCD．某灯泡发生故障，两灯泡都熄灭，电流表示数为零，说明电路出现了断路现象，电压表的示
数比原来还大，说明电压表和电源之间是接通的，即测量的是电源电压，所以故障是与电压表并联
的灯泡L 断路造成的，故BD错误，C正确。
1
故选C。
9．（2024·湖北模拟）如图所示，开关S闭合时，小灯泡L、L 都不亮，用一段导线的两端接触a、
1 2
b两点时两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。
对此，下列判断中可能的是（ ）
A．小灯泡L 断路 B．小灯泡L 断路
1 2
C．开关S断路 D．小灯泡L 短路
2
【答案】C
【解析】由电路图可知，两灯泡并联，闭合开关S时，小灯泡L、L 都不亮，说明两灯泡都发生了
1 2
短路或者电路某处发生了断路。假设该电路中两灯泡都被短路，则电源短路，接触c、d两点时，两
小灯泡也不会亮，故假设不成立。所以电路只能是某处存在断路，用一段导线的两端接触a、b两点
时两小灯泡都不亮，说明在ab之外存在断路；接触b、c两点时，两小灯泡也不亮，说明在bc之外
存在断路；接触c、d两点时，两小灯泡都亮，说明在cd之间存在断路。
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
故选C。

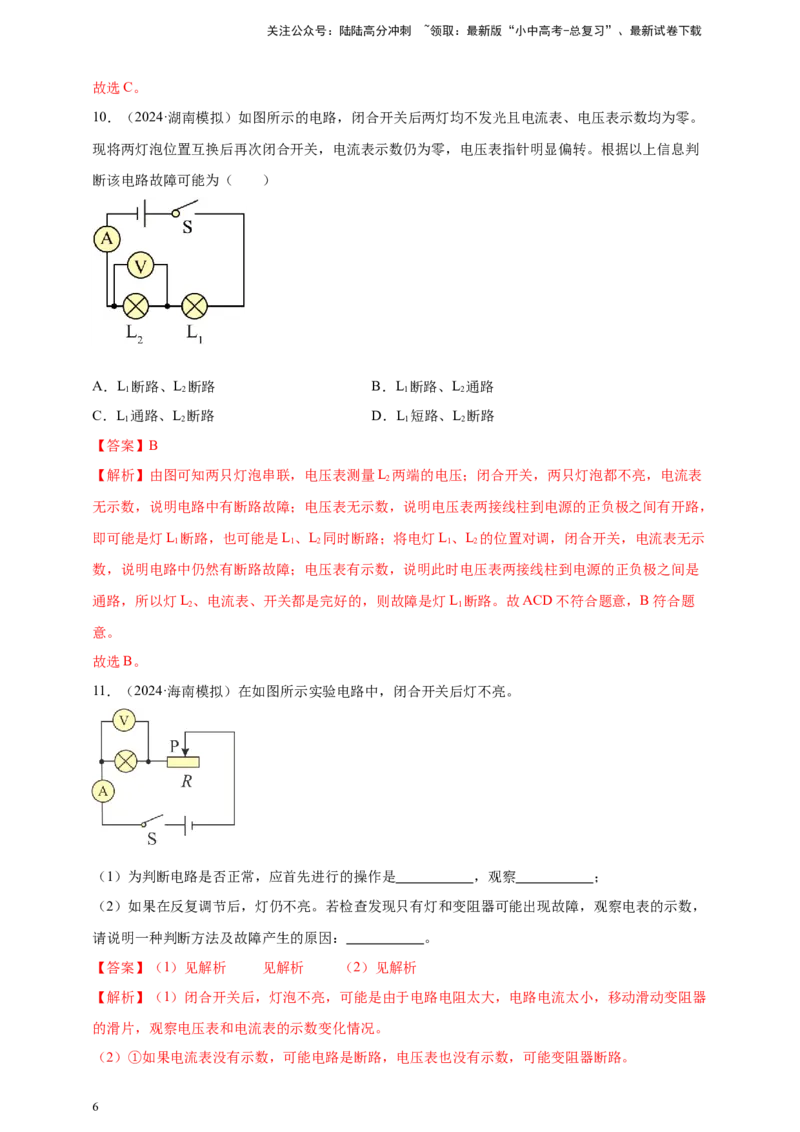

10．（2024·湖南模拟）如图所示的电路，闭合开关后两灯均不发光且电流表、电压表示数均为零。
现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。根据以上信息判
断该电路故障可能为（ ）
A．L 断路、L 断路 B．L 断路、L 通路
1 2 1 2
C．L 通路、L 断路 D．L 短路、L 断路
1 2 1 2
【答案】B
【解析】由图可知两只灯泡串联，电压表测量L 两端的电压；闭合开关，两只灯泡都不亮，电流表
2
无示数，说明电路中有断路故障；电压表无示数，说明电压表两接线柱到电源的正负极之间有开路，
即可能是灯L 断路，也可能是L、L 同时断路；将电灯L、L 的位置对调，闭合开关，电流表无示
1 1 2 1 2
数，说明电路中仍然有断路故障；电压表有示数，说明此时电压表两接线柱到电源的正负极之间是
通路，所以灯L、电流表、开关都是完好的，则故障是灯L 断路。故ACD不符合题意，B符合题
2 1
意。
故选B。
11．（2024·海南模拟）在如图所示实验电路中，闭合开关后灯不亮。
（1）为判断电路是否正常，应首先进行的操作是 ，观察 ；
（2）如果在反复调节后，灯仍不亮。若检查发现只有灯和变阻器可能出现故障，观察电表的示数，
请说明一种判断方法及故障产生的原因： 。
【答案】（1）见解析 见解析 （2）见解析
【解析】（1）闭合开关后，灯泡不亮，可能是由于电路电阻太大，电路电流太小，移动滑动变阻器
的滑片，观察电压表和电流表的示数变化情况。
（2）①如果电流表没有示数，可能电路是断路，电压表也没有示数，可能变阻器断路。
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
②如果电流表没有示数，可能电路是断路，电压表有示数，可能灯泡断路。
