欧姆定律动态电路的类型及分析
【要点解析】
一、滑变型动态分析
解题思路：
①分清串/并联；
②分析电表测量对象；
③找到滑动变阻器R变化；
④由分压分流特点判断电表变化。
1.串联
技巧：串联分压，阻大压大
电源电压U不变，滑片P向右滑，各电表示数怎么变？
①定串并：串联
②看电表：A测电流，V 测U ，V 测U
1 定 2 滑
③从R 入手分析变化：
滑
a.滑片右移→R 变大→R 变大
滑 总
b.电流：A示数变小 U ↓=I↓R
定
c.电压：V 示数变小
1
V 示数变大 U ↑=U－U ↓
2 滑 定
④比值变化：

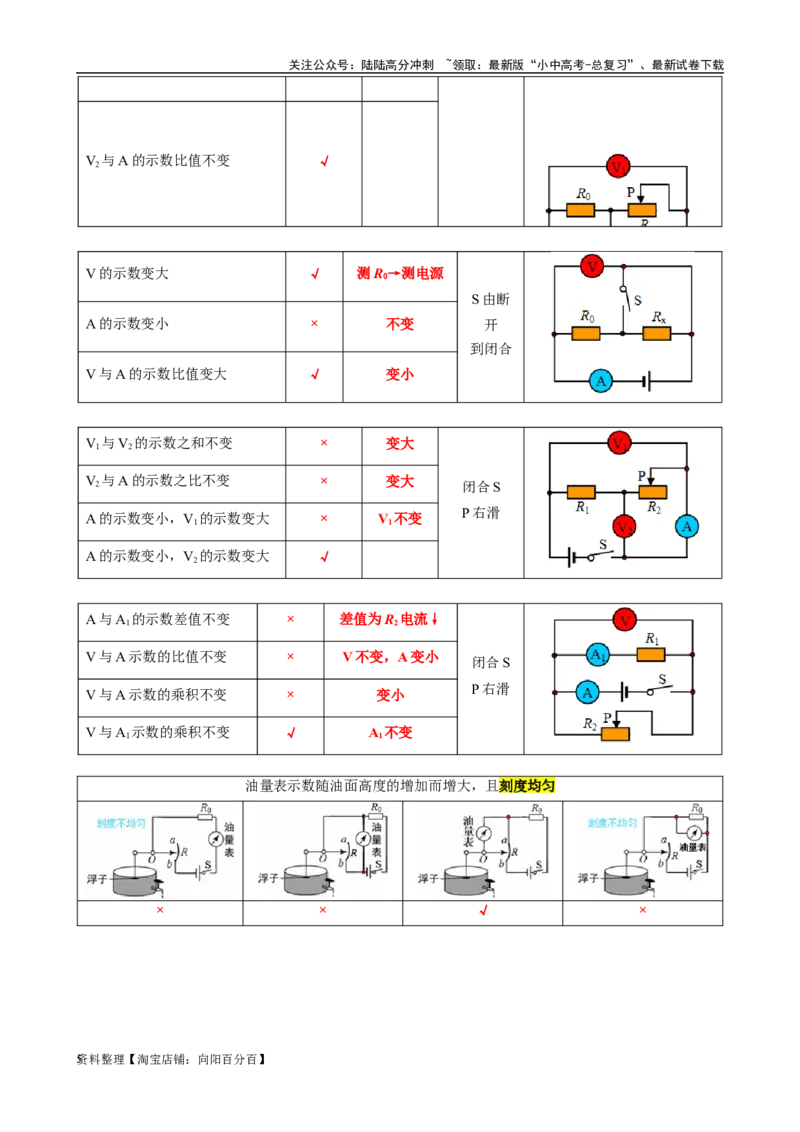

经典模型
资1 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
油面下降→浮子下降→指针上滑
R接入电路中电阻变大→A示数变小
身高变高→滑片上移→R′变小
R′的电压变小→R的电压变大→V示数变大
2.并联
电源电压U不变，滑片P向右滑，各电表示数怎么变？
①定串并：并联
②看电表：A 测I ，A 测I ，A测I ，V测U
1 滑 2 定 总 电源
③从R 入手分析变化：
滑
a.滑片右移→R 变大
滑
b.电流：A 示数变小 I ↓=I ↓+ I
1 总 滑 定
A 示数不变 并联电路各支路互不影响，I 不变
2 定
A示数变小
c.电压：V示数不变
④比值变化：
二、多开关型动态电路
1.串联
资2 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
S由断开到闭合，各电表示数如何变化？
不变 U →U 变大
总 总
2.并联
不变 测电源电压，不变 变大 多了一条支路，电流变大
A 示数不变 各支路互不影响 A 示数变大 无示数→有示数
1 2
【典例引领】
1.闭合开关S后，当滑动变阻器的滑片向右移动时：
①定串并：R 、R 并联
1 2
②看电表：A 测R 电流，A 测R 电流，A测总电流，V测电源电压
1 1 2 2
③从R 入手分析变化：滑片右移→R 变大→R 变大
滑 滑 总
①电压表V的示数 不变 ；（V测电源电压，定值，不变）
②电流表A 的示数 变小 ；（R↑，U不变，I↓）
2 2 2
③电流表A 的示数 不变 ；（各支路互不影响，I 不变）
1 1
④电流表A的示数 变小 ；【I（↓）=I（不变）+I（↓）】
1 2
⑤电压表V的示数与电流表A的示数的比值 变大 ；（比值为电路总电阻，变大）
⑥电压表V的示数与电流表A 的示数的比值 不变 ；（比值为R，不变）
1 1
⑦电压表V的示数与电流表A 的示数的比值 变大 ；（比值为R，变大）
2 2
资3 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
⑧电流表A 与电流表A的示数的比值 变大 ；（A 不变，A变小）
1 1
⑨电压表V的与电流表A的示数的乘积 变小 ；（V不变，A变小）
⑩电流表A 与电流表A 的示数的比值 变小 。（A 变小，A 不变）
2 1 2 1
2.当R
