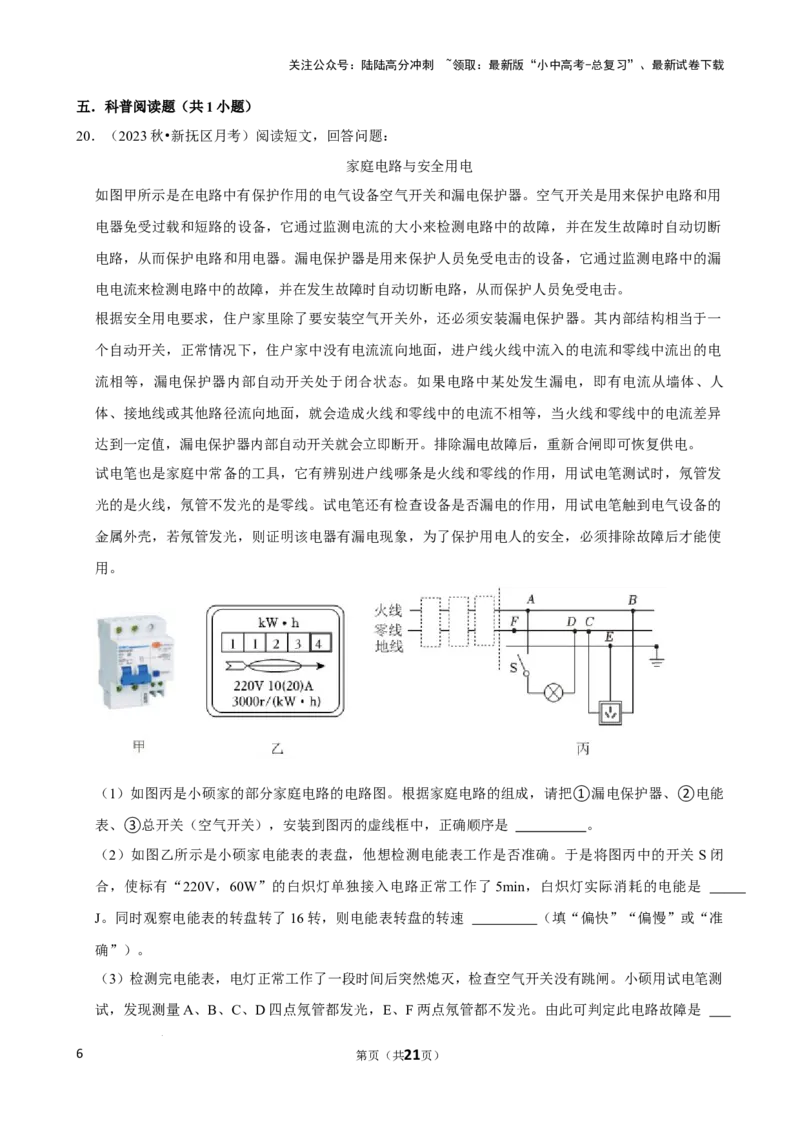

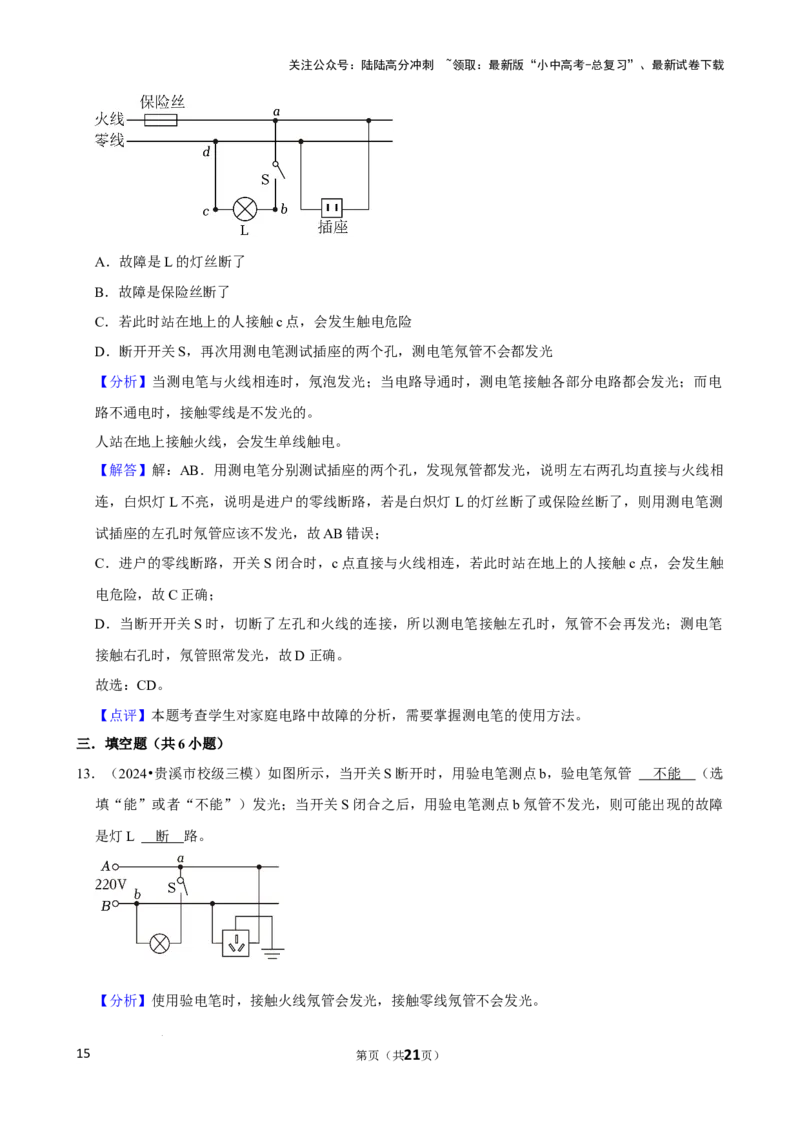

关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 2025 年中考物理复习难题速递之家庭电路故障分析 一．选择题（共10小题） 1．（2024•卧龙区校级三模）如图是小园家电路的一部分。他闭合开关时螺旋灯泡正常发光，再将电饭 锅的插头插入插座中，闭合电饭锅开关时，灯泡突然熄灭，检查时发现保险丝熔断了，原因可能是（ ） A．电饭锅内部短路 B．灯泡的灯丝断路 C．开关短路 D．电饭锅的插头短路 2．（2024•南关区校级一模）家庭电路中，下列哪种情况会使熔丝熔断（ ） A．电路发生短路 B．关闭空调 C．停电 D．打开冰箱门 3．（2024•温江区校级模拟）如图所示是某家庭电路的一部分，下列说法正确的是（ ） A．图中所有元件的连接都符合安全用电要求 B．两孔插座接法正确，使用电冰箱时，插头应插在两孔插座上 C．正常情况下，站在地上的人用试电笔接触A点，氖管会发光 D．若在三孔插座中接入空调后，保险丝马上熔断，则原因一定是电路短路 4．（2023秋•淮北期末）家庭电路中的保险丝熔断，发生这种现象的原因是（ ） A．电路中同时使用的用电器总功率过大 B．电路中出现断路现象 1 第页（共21页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 C．电路中总电阻过大 D．电路中有漏电现象 5．（2024•溆浦县校级模拟）某天晚上，照明一直正常的居民楼突然停电，经检查是配电房的保险丝烧 断了，换上跟原来一样规格的保险丝，全楼的灯又亮了，可是，只经过几分钟，保险丝又熔断了，其 原因是（ ） A．一定是某处发生了短路 B．可能是电路中新连入了大功率的用电器 C．可能是进入配电房的火线开路 D．可能是进入配电房的零线开路 6．（2024•泗洪县模拟）如图所示是某家庭电路，闭合开关 S 、S ，L 灯发光，L 灯不发光。用试电笔 1 2 1 2 分别接触c、d两点，氖管都发光。若电路中只有一处故障，则（ ） A．L 短路 B．L 断路 C．ad间断路 D．bc间断路 2 2 7．（2024•天门一模）如图所示是某家庭电路，闭合开关S 、S ，灯泡L 正常发光、L 不亮；断开S ， 1 2 1 2 1 保持S 闭合，用测电笔插入插座两孔氖管均发光。则故障可能是（ ） 2 A．ac间断路 B．bd间断路 C．灯泡L 断路 D．b点到零线之间断路 2 8．（2024•亭湖区校级二模）小明新家刚装修完，家中部分照明电路如图所示。验收工程时，小明闭合 了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，他用测电笔分别测 试了图中插座的两个孔，发现测电笔氖管都发光。若故障只有一处，下列说法正确的是（ ） 2 第页（共21页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 A．故障是L的灯丝断了 B．故障是保险丝断了 C．若此时站在地上的人接触c点，不会发生触电危险 D．断开开关S，再次用测电笔测试插座的两个孔，测电笔氖管不会都发光 9．（2024•韩城市模拟）如图所示，下列说法正确的是（ ） A．图甲中，带电体接触验电器的金属球，验电器的金属箔张开是由于异种电荷相互排斥 B．图乙中，闭合开关，若电压表指针向右偏转，说明锌片是水果电池的正极 C．图丙中，家中空气开关跳闸，可能是床头灯开关内的线头相碰造成的 D．图丁中，闭合开关，电灯不亮，用试电笔接触D、E点时氖管均发光，测F点时氖管不发光，该电 路故障为EF间断路 10．（2024•宝鸡三模）关于家庭电路和安全用电，下列说法正确的是（ ） A．当有人发生触电事故时，应第一时间用手把他拉开，避免持续触电 B．不接触高压带电体就不会发生能触电事故 C．空气开关跳闸，一定是家庭电路出现短路造成的 D．家用电器的三脚插头接入三孔插座后，能防止外壳带电对人造成伤害 二．多选题（共2小题） （多选）11．（2024•莱西市模拟）下列关于电学知识说法正确的是（ ） A．验电器的工作原理是同种电荷相互排斥 B．空气开关跳闸一定是发生了短路 C．家用电器使用三孔插座主要是为了防止触电 D．只要电荷发生移动，就能形成电流 3 第页（共21页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 （多选）12．（2024•自贡模拟）小明新家刚装修完，家中部分照明电路如图所示。验收工程时，小明闭 合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，他用测电笔分别 测试了图中插座的两个孔，发现测电笔氖管都发光，若故障只有一处，下列说法正确的是（ ） A．故障是L的灯丝断了 B．故障是保险丝断了 C．若此时站在地上的人接触c点，会发生触电危险 D．断开开关S，再次用测电笔测试插座的两个孔，测电笔氖管不会都发光 三．填空题（共6小题） 13．（2024•贵溪市校级三模）如图所示，当开关 S 断开时，用验电笔测点 b，验电笔氖管 （选填“能”或者“不能”）发光；当开关S闭合之后，用验电笔测点b氖管不发光，则可能出现的 故障是灯L 路。 14．（2023秋•皇姑区期末）家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示， 断开所有用电器的开关，用一个普通的白炽灯 L作为“校验灯”，与熔断的熔丝并联，然后只闭合 S、S ，若L正常发光，说明L ；只闭合S、S ，若L发出暗红色的光（发光不正常），说 1 1 2 明L （选填“正常”、“短路”或“断路”）。 2 15．（2024•南海区校级模拟）用测电笔可辨别火线和零线，使氖管发光的是 （选填“火 线”或“零线”）。如图所示，闭合开关后，电灯正常发光，用测电笔测试图中的a、b两点，能使氖 4 第页（共21页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 管发光的点为 （选填“a”或“b”或“a和b”，下同）；电灯工作一段时间后，进户线零线 断路，用测电笔测试图中的a、b两点，能使氖管发光的点为 。 16．（2023秋•长葛市期末）若空调的开关闭合时，家中空气开关跳闸了，原因可能是 ，也可 能是 。 17．（2024•芜湖模拟）如图所示，电路是家庭电路的一部分，某同学发现：①闭合开关S ，灯L 亮； 1 1 ②再闭合开关S ，灯L 亮，灯L 不亮：③用测电笔测a、b、c、d、e、f六个接线点，测电笔只在b 2 1 2 点不发光。若电路中只有一处故障，插座上再接入一个用电器， 正常工作（选 填“能”或“不能”）。 18．（2024•吉安县校级模拟）小青同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线 框1和2应连入开关和电灯；则开关应装在 虚线框中（选填“1”或“2”）。安装完毕后，用 一只额定电压为220V的灯泡L （检验灯泡）取代保险丝来检查新安装的照明灯是否正常，闭合开关 0 后，发现灯泡L 发光呈暗红色，则说明安装的照明灯 （选填“正常”“断路”或“短 0 路”） 四．简答题（共1小题） 19．（2024•长子县二模）在炎热的夏天，小阳的妈妈在使用电烤箱的同时，还开着洗衣机洗衣服，小阳 感觉房间比较热，当他闭合空调机的开关时，家里的空气开关出现了“跳闸”的现象，经检查空气开 关出现“跳闸”不是由于短路造成的，请你用所学的物理知识解释产生这一现象的原因。 5 第页（共21页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 五．科普阅读题（共1小题） 20．（2023秋•新抚区月考）阅读短文，回答问题： 家庭电路与安全用电 如图甲所示是在电路中有保护作用的电气设备空气开关和漏电保护器。空气开关是用来保护电路和用 电器免受过载和短路的设备，它通过监测电流的大小来检测电路中的故障，并在发生故障时自动切断 电路，从而保护电路和用电器。漏电保护器是用来保护人员免受电击的设备，它通过监测电路中的漏 电电流来检测电路中的故障，并在发生故障时自动切断电路，从而保护人员免受电击。 根据安全用电要求，住户家里除了要安装空气开关外，还必须安装漏电保护器。其内部结构相当于一 个自动开关，正常情况下，住户家中没有电流流向地面，进户线火线中流入的电流和零线中流出的电 流相等，漏电保护器内部自动开关处于闭合状态。如果电路中某处发生漏电，即有电流从墙体、人 体、接地线或其他路径流向地面，就会造成火线和零线中的电流不相等，当火线和零线中的电流差异 达到一定值，漏电保护器内部自动开关就会立即断开。排除漏电故障后，重新合闸即可恢复供电。 试电笔也是家庭中常备的工具，它有辨别进户线哪条是火线和零线的作用，用试电笔测试时，氖管发 光的是火线，氖管不发光的是零线。试电笔还有检查设备是否漏电的作用，用试电笔触到电气设备的 金属外壳，若氖管发光，则证明该电器有漏电现象，为了保护用电人的安全，必须排除故障后才能使 用。 （1）如图丙是小硕家的部分家庭电路的电路图。根据家庭电路的组成，请把①漏电保护器、②电能 表、③总开关（空气开关），安装到图丙的虚线框中，正确顺序是 。 （2）如图乙所示是小硕家电能表的表盘，他想检测电能表工作是否准确。于是将图丙中的开关 S闭 合，使标有“220V，60W”的白炽灯单独接入电路正常工作了5min，白炽灯实际消耗的电能是 J。同时观察电能表的转盘转了16转，则电能表转盘的转速 （填“偏快”“偏慢”或“准 确”）。 （3）检测完电能表，电灯正常工作了一段时间后突然熄灭，检查空气开关没有跳闸。小硕用试电笔测 试，发现测量A、B、C、D四点氖管都发光，E、F两点氖管都不发光。由此可判定此电路故障是 6 第页（共21页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 。 （4）排除故障后，安装人员由于疏忽，在安装三孔插座时，误将图丙中的点C和点E的导线接反了， 如果此时将电冰箱的三脚插头插入该插座，请你判断漏电保护器是否会断开，说明判断的理由 。 7 第页（共21页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 参考答案与试题解析 一．选择题（共10小题） 1．（2024•卧龙区校级三模）如图是小园家电路的一部分。他闭合开关时螺旋灯泡正常发光，再将电饭 锅的插头插入插座中，闭合电饭锅开关时，灯泡突然熄灭，检查时发现保险丝熔断了，原因可能是（ ） A．电饭锅内部短路 B．灯泡的灯丝断路 C．开关短路 D．电饭锅的插头短路 【分析】保险丝熔断的原因有两个：一是用电器的总功率过大，另一个是发生短路。 【解答】解：闭合开关时灯泡正常发光，再将电饭锅的插头插入插座中时，灯泡突然熄灭，检查时发 现保险丝熔断了，这说明电路中的电流过大；由于电饭锅的功率不大，所以造成电流过大的原因不是 总功率过大，而是电路出现了短路现象；开始时电路正常工作，因此灯泡的灯丝和开关无故障，故BC 错误；将电饭锅的插头插入插座中时，保险丝未熔断，因此插头未短路，故D错误；再闭合电饭锅开 关后，保险丝熔断了，说明此时电流过大，所以故障是电饭锅内部短路，故A正确。 故选A。 【点评】本题考查对家庭电路故障（短路）的分析判断能力，保险丝烧坏的原因有两个：总功率过大 和发生短路。 2．（2024•南关区校级一模）家庭电路中，下列哪种情况会使熔丝熔断（ ） A．电路发生短路 B．关闭空调 C．停电 D．打开冰箱门 【分析】引起家庭电路中电流过大的原因有两个，即短路或总功率过大；根据选项给出的情况进行判 断。 【解答】解： A、若电路发生短路，会导致干路中电流过大，此时熔丝熔断，能起到保护电路的作用，故 A符合题 8 第页（共21页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 意。 B、若关闭空调，则总功率变小，干路中电流变小，熔丝不可能熔断，故B不符合题意； C、若停电，则电路中无电流，熔丝不可能熔断，故C不符合题意； D、若打开冰箱门，对电路中的电流不会有明显的影响，熔丝不可能熔断，故D不符合题意。 故选：A。 【点评】本题考查了家庭电路中电流过大的原因，需要从具体问题入手，分析原因得出是短路问题还 是用电器总功率过大。 3．（2024•温江区校级模拟）如图所示是某家庭电路的一部分，下列说法正确的是（ ） A．图中所有元件的连接都符合安全用电要求 B．两孔插座接法正确，使用电冰箱时，插头应插在两孔插座上 C．正常情况下，站在地上的人用试电笔接触A点，氖管会发光 D．若在三孔插座中接入空调后，保险丝马上熔断，则原因一定是电路短路 【分析】（1）家庭电路中，开关应该接在用电器和火线之间； （2）两孔插座的接法：左零右火；三孔插座的接法：左零右火上接地； （3）家庭电路的两根线分别是火线和零线，测电笔和火线接触时，氖管会发光，接触零线时，氖管不 会发光； （4）保险丝熔断的原因：一是短路，二是电流过大。 【解答】解： A、为了用点的安全，家庭电路中，开关应该接在用电器和火线之间，图中两个灯泡的接法错误，故 A错误； B、图中两孔插座接法正确；电冰箱有金属外壳，其金属外壳一定要通过三脚插头接地，以防用电器 外壳带电发生触电事故，故B错误； C、图中A点为火线，正常状况下，用试电笔接触A点氖管会发光，故C正确； D、若在三孔插座中接入空调后，保险丝马上熔断，原因可能是电路过载也可能是发生短路，故 D错 误。 9 第页（共21页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 故选：C。 【点评】掌握家庭电路中三孔插座、两孔插座、开关、灯泡的接法，并理解各种接法的原因是正确判 断的关键。 4．（2023秋•淮北期末）家庭电路中的保险丝熔断，发生这种现象的原因是（ ） A．电路中同时使用的用电器总功率过大 B．电路中出现断路现象 C．电路中总电阻过大 D．电路中有漏电现象 【分析】家庭电路电流过大的原因：发生短路或同时工作的用电器的总功率过大。 【解答】解：家庭电路中的保险丝熔断，这说明电路中的电流过大，可能是同时工作的用电器的总功 率过大，或者发生了短路；电路中断路、总电阻过大、电路中有漏电现象时，不会引起电流过大。 故选：A。 【点评】本题考查了家庭电路中电流过大的原因，属于基础题。 5．（2024•溆浦县校级模拟）某天晚上，照明一直正常的居民楼突然停电，经检查是配电房的保险丝烧 断了，换上跟原来一样规格的保险丝，全楼的灯又亮了，可是，只经过几分钟，保险丝又熔断了，其 原因是（ ） A．一定是某处发生了短路 B．可能是电路中新连入了大功率的用电器 C．可能是进入配电房的火线开路 D．可能是进入配电房的零线开路 【分析】家庭电路中电流过大的原因：一是短路，二是用电器总功率过大。 【解答】解：换上新的同规格保险丝后，几分钟熔断，说明电路中不是发生了短路，而是接入了大功 率用电器，总功率过大而使电流过大。 故选：B。 【点评】本题考查了家庭电路电流过大的原因：发生短路或同时工作的用电器的总功率过大。 6．（2024•泗洪县模拟）如图所示是某家庭电路，闭合开关 S 、S ，L 灯发光，L 灯不发光。用试电笔 1 2 1 2 分别接触c、d两点，氖管都发光。若电路中只有一处故障，则（ ） 10 第页（共21页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 A．L 短路 B．L 断路 C．ad间断路 D．bc间断路 2 2 【分析】在正常情况下，开关闭合后，a、d与火线相通，用测电笔时，应都亮，b、c与零线相通，用 测电笔测时，应都不亮，但c也亮了，说明c点与火线相连。 【解答】解：闭合开关S 、S ，L 灯发光、L 灯不发光，并且用试电笔分别接触c、d 两点，氖管都 1 2 1 2 发光，说明L 灯的线路正常，而c点通过L 灯与火线相连，L 没有断路，c与零线之间断路，而b 1 2 2 与零线是通路，因此故障为bc间发生断路。 故选：D。 【点评】本题考查了学生利用测电笔排查家庭故障的能力，对测电笔要会安全的使用，学会判断故障 所在。 7．（2024•天门一模）如图所示是某家庭电路，闭合开关S 、S ，灯泡L 正常发光、L 不亮；断开S ， 1 2 1 2 1 保持S 闭合，用测电笔插入插座两孔氖管均发光。则故障可能是（ ） 2 A．ac间断路 B．bd间断路 C．灯泡L 断路 D．b点到零线之间断路 2 【分析】测电笔在使用时，应将笔尖接触导线，手接触笔尾的金属体，这样就可以形成回路，如果直 接或间接接触火线，氖管会发光。 【解答】解： A、ac间断路，断开S ，保持S 闭合，测电笔接触插座的下孔时，氖管不会发光，故A错误； 1 2 B、bd间断路，闭合开关S 、S ，灯泡L 正常发光、L 不亮；断开S ，保持S 闭合，用测电笔插入插 1 2 1 2 1 2 座两孔，两孔与火线之间是接通的，氖管都发光，故B正确； C、灯泡L 断路，断开S ，保持S 闭合，测电笔接触插座的下孔时，氖管不会发光，故C错误； 2 1 2 D、b点到零线之间断路，闭合开关S 、S ，灯泡L 不会发光，故D错误。 1 2 1 故选：B。 【点评】本题考查了家庭电路故障的分析，属于基础题。 8．（2024•亭湖区校级二模）小明新家刚装修完，家中部分照明电路如图所示。验收工程时，小明闭合 了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，他用测电笔分别测 11 第页（共21页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 试了图中插座的两个孔，发现测电笔氖管都发光。若故障只有一处，下列说法正确的是（ ） A．故障是L的灯丝断了 B．故障是保险丝断了 C．若此时站在地上的人接触c点，不会发生触电危险 D．断开开关S，再次用测电笔测试插座的两个孔，测电笔氖管不会都发光 【分析】闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，说明 灯泡和火线或零线不能构成通路。可能是火线断路，可能是零线断路。 【解答】解：AB、闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭 了，说明灯泡和火线或零线不能构成通路。可能是火线断路，可能是零线断路。用测电笔分别测试了 图中插座的两个孔，发现测电笔氖管都发光，说明两孔都与火线相连且灯丝完好，故故障是零线断 路；故AB错误； C、由于是零线断路，c点与火线相连，若此时站在地上的人接触c点，与大地之间有220V电压，故 可能触电，故C错误； D、插座的左孔能够使氖管发光，是通过灯所在支路与火线连通的，当断开开关 S，则与火线断开，左 孔不会使氖管发光，故D正确。 故选：D。 【点评】人接触零线不会出现触电事故，由于电路的变化，导致零线也会发生触电，所以不要认为接 触零线一定不触电。 9．（2024•韩城市模拟）如图所示，下列说法正确的是（ ） A．图甲中，带电体接触验电器的金属球，验电器的金属箔张开是由于异种电荷相互排斥 B．图乙中，闭合开关，若电压表指针向右偏转，说明锌片是水果电池的正极 12 第页（共21页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 C．图丙中，家中空气开关跳闸，可能是床头灯开关内的线头相碰造成的 D．图丁中，闭合开关，电灯不亮，用试电笔接触D、E点时氖管均发光，测F点时氖管不发光，该电 路故障为EF间断路 【分析】（1）验电器是根据同种电荷相互排斥的原理来工作的； （2）根据电压表的使用规则来分析； （3）空气开关跳闸的原因：短路或用电器总功率过大； （4）测电笔的金属笔尖接触火线时氖管会发光，接触零线时氖管不发光。 【解答】解：A、带电体接触验电器的金属球，验电器的金属箔张开是由于同种电荷相互排斥，故 A 错误； B、闭合开关S，若电压表指针向右偏转，说明铜片是水果电池的正极，故B错误； C、床头灯开关内的线头相碰，相当于开关闭合，不会造成电路中的电流过大，不会造成图甲中空气 开关跳闸，故C错误； D、闭合开关，电灯不亮，用试电笔接触D、E点时氖管均发光，测F点时氖管不发光，该电路故障为 E、F之间断路，故D正确。 故选：D。 【点评】本题考查了电荷间的相互作用规律、验电器的基本原理、知道电压表和试电笔的使用规则， 难度不大。 10．（2024•宝鸡三模）关于家庭电路和安全用电，下列说法正确的是（ ） A．当有人发生触电事故时，应第一时间用手把他拉开，避免持续触电 B．不接触高压带电体就不会发生能触电事故 C．空气开关跳闸，一定是家庭电路出现短路造成的 D．家用电器的三脚插头接入三孔插座后，能防止外壳带电对人造成伤害 【分析】（1）当有人触电时，应第一时间切断电源； （2）安全用电原则：不接触低压带电体，不靠近高压带电体； （3）电流过大的原因：一是短路；二是用电器的总功率过大； （4）三脚插头中上方的插头与外壳相连，必须接地保证安全。 【解答】解：A．当有人发生触电事故时，应第一时间断开总开关（切断电源），避免持续触电，若 用手把他拉开，则施救者也会触电，故A错误； B．安全用电原则：不接触低压带电体，不靠近高压带电体，靠近高压带电体时，容易发生高压电弧 触电，故B错误； C．在家庭电路中空气开关“跳闸”，可能是由于发生了短路，也可能是用电器总功率过大，故C错 13 第页（共21页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 误； D．家用电器的三脚插头接入三孔插座后，金属外壳接地，能有效防止用电器金属外壳带电对人造成 伤害，故D正确。 故选：D。 【点评】本题考查了安全用电的注意事项，要掌握，本题在现实生活中具有现实意义，是一道好题。 二．多选题（共2小题） （多选）11．（2024•莱西市模拟）下列关于电学知识说法正确的是（ ） A．验电器的工作原理是同种电荷相互排斥 B．空气开关跳闸一定是发生了短路 C．家用电器使用三孔插座主要是为了防止触电 D．只要电荷发生移动，就能形成电流 【分析】（1）验电器的工作原理是同种电荷相互排斥； （2）家庭电路电流过大的原因：短路或总功率过大； （3）三孔插座中间多出的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器的金属外壳通 过三孔插座与大地相连通，如果金属外壳漏电，地线将人体短路，防止人触电； （4）电荷的定向移动形成电流。 【解答】解：A、验电器的工作原理是同种电荷相互排斥，故A正确； B、若空气开关“跳闸”，说明电路中电流过大，可能是总功率过大，也可能是电路中发生了短路， 故B错误； C、使用三脚插头和三孔插座，多出的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器 的金属外壳通过三孔插座与大地相连通，如果金属外壳漏电，地线将人体短路，防止人触电，故 C正 确； D、正、负电荷的定向移动都能形成电流，故D错误。 故选：AC。 【点评】本题考查的知识比较多，主要考查学生对所学电学知识的综合理解和应用能力。 （多选）12．（2024•自贡模拟）小明新家刚装修完，家中部分照明电路如图所示。验收工程时，小明闭 合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，他用测电笔分别 测试了图中插座的两个孔，发现测电笔氖管都发光，若故障只有一处，下列说法正确的是（ ） 14 第页（共21页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 A．故障是L的灯丝断了 B．故障是保险丝断了 C．若此时站在地上的人接触c点，会发生触电危险 D．断开开关S，再次用测电笔测试插座的两个孔，测电笔氖管不会都发光 【分析】当测电笔与火线相连时，氖泡发光；当电路导通时，测电笔接触各部分电路都会发光；而电 路不通电时，接触零线是不发光的。 人站在地上接触火线，会发生单线触电。 【解答】解：AB．用测电笔分别测试插座的两个孔，发现氖管都发光，说明左右两孔均直接与火线相 连，白炽灯L不亮，说明是进户的零线断路，若是白炽灯 L的灯丝断了或保险丝断了，则用测电笔测 试插座的左孔时氖管应该不发光，故AB错误； C．进户的零线断路，开关S闭合时，c点直接与火线相连，若此时站在地上的人接触c点，会发生触 电危险，故C正确； D．当断开开关S时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光；测电笔 接触右孔时，氖管照常发光，故D正确。 故选：CD。 【点评】本题考查学生对家庭电路中故障的分析，需要掌握测电笔的使用方法。 三．填空题（共6小题） 13．（2024•贵溪市校级三模）如图所示，当开关S断开时，用验电笔测点b，验电笔氖管 不能 （选 填“能”或者“不能”）发光；当开关S闭合之后，用验电笔测点b氖管不发光，则可能出现的故障 是灯L 断 路。 【分析】使用验电笔时，接触火线氖管会发光，接触零线氖管不会发光。 15 第页（共21页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 根据家庭电路的组成判断电路的故障。 【解答】解：当开关S断开时，测试b点时，因为b点没有与火线连通，所以氖管不发光。当开关S 闭合之后，b点与火线相连，用验电笔测点b氖管不发光，说明在ab点间出现了断路，即故障可能是 灯L断路。 答案为：不能；断。 【点评】本题考查的是家庭电路的组成；知道验电笔的使用方法；会判断简单的电路故障。 14．（2023秋•皇姑区期末）家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示， 断开所有用电器的开关，用一个普通的白炽灯 L作为“校验灯”，与熔断的熔丝并联，然后只闭合 S、S ，若L正常发光，说明L 短路 ；只闭合S、S ，若L发出暗红色的光（发光不正常），说明 1 1 2 L 正常 （选填“正常”、“短路”或“断路”）。 2 【分析】当检验灯泡发光而亮度不够，则加在灯泡上必有电压，但此电压应小于 220V，则此时应该是 检验灯泡与另一电阻（如另一灯泡）串联接在火线与零线之间。当检验灯泡正常发光时，该灯泡两端 的电压应为220V，则此时一定是灯泡的一端与火线相接，另一端与零线相接。 【解答】解：家用电器工作电压为220V，将一个普通的白炽灯L与那个熔断的熔丝并联，如图所示闭 合闸刀开关，然后逐个合上各用电器的开关， 当检验灯泡正常发光时，说明另一灯泡L 没有分到电压，该检验灯泡两端的电压应为220V，则此时 1 一定是灯泡L 发生了短路； 1 若发现校验灯发出暗红色的光 （发光不正常），此校验灯电压应小于 220V，则此时应该是检验灯泡 与另一灯泡串联接在火线与零线之间，故该支路没有短路，故正常。 故答案为：短路；正常。 【点评】此题使用检验灯来检验电路故障，要知道判断方法，在生活中要会运用。 15．（2024•南海区校级模拟）用测电笔可辨别火线和零线，使氖管发光的是 火线 （选填“火 线”或“零线”）。如图所示，闭合开关后，电灯正常发光，用测电笔测试图中的a、b两点，能使氖 管发光的点为 b （选填“a”或“b”或“a和b”，下同）；电灯工作一段时间后，进户线零线断 路，用测电笔测试图中的a、b两点，能使氖管发光的点为 a 和 b 。 16 第页（共21页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 【分析】测电笔接触火线时氖管发光，接触零线时氖管不发光； 【解答】解：当测电笔的氖管发光，则说明测电笔的笔尖金属体接触的是火线；若开关闭合后电灯正 常发光，用测电笔分别接触a、b两点时，b点与火线接触，能使测电笔发光；若进户线的零线发生断 路，a、b两点都与火线相连，则这两点都会使氖管发光。 故答案为：火线；b；a和b。 【点评】本题考查了试电笔的使用及家庭电路故障的判断，属于基本技能的考查。 16．（2023秋•长葛市期末）若空调的开关闭合时，家中空气开关跳闸了，原因可能是 短路 ，也可 能是 用电器的总功率过大 。 【分析】家庭电路中电流过大的原因：一是发生了短路，二是用电器的总功率过大。 【解答】解：空气开关“跳闸”是因为电路中电流过大，可能是电路中用电器的总功率过大，根据公 式 可知，会造成电路电流过大；也可能是电路中发生短路，造成电流过大。 答案为：短路；用电器的总功率过大。 【点评】本题考查的是家庭电路电流过大的原因，属于基础性题目。 17．（2024•芜湖模拟）如图所示，电路是家庭电路的一部分，某同学发现：①闭合开关S ，灯L 亮； 1 1 ②再闭合开关S ，灯L 亮，灯L 不亮：③用测电笔测a、b、c、d、e、f六个接线点，测电笔只在b 2 1 2 点不发光。若电路中只有一处故障，插座上再接入一个用电器， 不能 正常工作（选 填“能”或“不能”）。 【分析】测电笔在使用时，笔尖接触火线，氖管会发光；灯不亮的原因可能是断路或者短路，结合测 电笔检测时氖管的发光情况判断具体的故障位置。 【解答】解：①闭合开关 S ，灯 L 亮，说明电路中有电流，说明电路为通路，从保险丝 1 1 →a→S →L →c以及c点左侧的零线都没有断路； 1 1 17 第页（共21页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 ②再闭合开关S ，灯L 亮，灯L 不亮，原因有两个：一个是断路、一个是短路；若灯 L 短路时，电 2 1 2 2 路的电流会很大，将保险丝烧断，灯泡L 也不会发光，说明电路存在断路； 1 ③用测电笔测a、b、c、d、e、f六个接线点，测电笔只在b点不发光，说明这d与b之间发生了断路 现象，插座上再接入一个用电器，不能正常工作。 故答案为：不能。 【点评】本题考查家庭电路故障的分析，相对比较简单，属于基础题。 18．（2024•吉安县校级模拟）小青同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线 框1和2应连入开关和电灯；则开关应装在 2 虚线框中（选填“1”或“2”）。安装完毕后，用一 只额定电压为220V的灯泡L （检验灯泡）取代保险丝来检查新安装的照明灯是否正常，闭合开关 0 后，发现灯泡L 发光呈暗红色，则说明安装的照明灯 正常 （选填“正常”“断路”或“短路”） 0 【分析】（1）为了用电的安全，开关应接在火线与电灯之间。 （2）检验灯安在保险丝处后，当开关闭合时若电灯正常，则检验灯与电灯串联，得到的电压小于 200V，实际功率小于额定功率，发暗红色光，若电灯短路，则检验灯得到额定电压，正常发光，若电 灯断路，则检验灯不亮。 【解答】解： （1）为了用电的安全，开关应接在火线与电灯之间，因此开关应装在2处； （2）若保险丝处用一只额定电压为220V的灯泡L 替换，此时两灯泡串联；闭合开关后，发现灯泡L 0 0 发光呈暗红色，说明检验灯L 分得的电压小于220V，也说明新安装的照明灯分得一部分电压，则安 0 装的照明灯是正常的。 故答案为：2；正常。 【点评】本题考查电灯与开关的接法和用检验灯检查电路的故障。应根据检验灯的三种状态来分析。 四．简答题（共1小题） 19．（2024•长子县二模）在炎热的夏天，小阳的妈妈在使用电烤箱的同时，还开着洗衣机洗衣服，小阳 感觉房间比较热，当他闭合空调机的开关时，家里的空气开关出现了“跳闸”的现象，经检查空气开 关出现“跳闸”不是由于短路造成的，请你用所学的物理知识解释产生这一现象的原因。 【分析】认真读题，找出家庭电路同时工作的用电器有哪些，根据用电器的总功率的大小和公式P＝ 18 第页（共21页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 UI来判断电路中空气开关出现“跳闸”的原因。 【解答】答：空调器的功率较大，当与其它家用电器一起使用时，使连入电路中用电器的总功率过 大。根据公式I＝ 可知，在家庭电路电压不变时，电路中电流过大，所以出现了“跳闸”现象。 【点评】这是家庭用电常识，家庭电路中同时工作的用电器不易太多，否则会因电流过大而引起跳 闸。 五．科普阅读题（共1小题） 20．（2023秋•新抚区月考）阅读短文，回答问题： 家庭电路与安全用电 如图甲所示是在电路中有保护作用的电气设备空气开关和漏电保护器。空气开关是用来保护电路和用 电器免受过载和短路的设备，它通过监测电流的大小来检测电路中的故障，并在发生故障时自动切断 电路，从而保护电路和用电器。漏电保护器是用来保护人员免受电击的设备，它通过监测电路中的漏 电电流来检测电路中的故障，并在发生故障时自动切断电路，从而保护人员免受电击。 根据安全用电要求，住户家里除了要安装空气开关外，还必须安装漏电保护器。其内部结构相当于一 个自动开关，正常情况下，住户家中没有电流流向地面，进户线火线中流入的电流和零线中流出的电 流相等，漏电保护器内部自动开关处于闭合状态。如果电路中某处发生漏电，即有电流从墙体、人 体、接地线或其他路径流向地面，就会造成火线和零线中的电流不相等，当火线和零线中的电流差异 达到一定值，漏电保护器内部自动开关就会立即断开。排除漏电故障后，重新合闸即可恢复供电。 试电笔也是家庭中常备的工具，它有辨别进户线哪条是火线和零线的作用，用试电笔测试时，氖管发 光的是火线，氖管不发光的是零线。试电笔还有检查设备是否漏电的作用，用试电笔触到电气设备的 金属外壳，若氖管发光，则证明该电器有漏电现象，为了保护用电人的安全，必须排除故障后才能使 用。 （1）如图丙是小硕家的部分家庭电路的电路图。根据家庭电路的组成，请把①漏电保护器、②电能 表、③总开关（空气开关），安装到图丙的虚线框中，正确顺序是 ②③① 。 19 第页（共21页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 （2）如图乙所示是小硕家电能表的表盘，他想检测电能表工作是否准确。于是将图丙中的开关 S闭 合，使标有“220V，60W”的白炽灯单独接入电路正常工作了5min，白炽灯实际消耗的电能是 18000 J。同时观察电能表的转盘转了 16转，则电能表转盘的转速 偏快 （填“偏快”“偏 慢”或“准确”）。 （3）检测完电能表，电灯正常工作了一段时间后突然熄灭，检查空气开关没有跳闸。小硕用试电笔测 试，发现测量A、B、C、D四点氖管都发光，E、F两点氖管都不发光。由此可判定此电路故障是 FD 间的零线断了 。 （4）排除故障后，安装人员由于疏忽，在安装三孔插座时，误将图丙中的点C和点E的导线接反了， 如果此时将电冰箱的三脚插头插入该插座，请你判断漏电保护器是否会断开，说明判断的理由 电流 通过冰箱流向了大地，没有电流流回零线，造成火线和零线的电流差异很大，所以漏电保护器会切断 电路故漏电保护器会断开 。 【分析】（1）根据电能表、总开关和漏电器的作用分析解答； （2）已知电路中每消耗1kW•h的电能，电能表转盘转动3000r，据此可求出转16转消耗的电能；并 根据W＝Pt计算白炽灯消耗的电功率，比较电功率，从而确定转盘转速的快慢； （3）当测电笔与火线相连时，泡发光；当电路导通时，测电笔接触各部分电路都会发光；而电路不通 电时，接触零线是不发光的； （4）当火线和零线中的电流不相等，且火线和零线中的电流差异达到一定值，漏电保护器内部自动开 关就会立即断开。 【解答】解：（1）为防止偷电现象，电能表应装在总开关之前；为方便维修时控制家庭电路，电能表 之后应装总开关，故正确的顺序是②③①； （2）实际消耗的电能 W＝Pt＝60W×5×60s＝18000J；按电能表转的圈数计算出的电能 W ＝ 1 ，相应的电功率P ＝ ，则电能表 1 转盘的转速偏快； （3）试电笔测C点时发光，说明进户的零线断了，F点不发光，说明是FD间的零线断了； （4）因为电流通过冰箱流向了大地，没有电流流回零线，造成火线和零线的电流差异很大，所以漏电 保护器会切断电路故漏电保护器会断开。 故答案为：（1）②③①；（2）18000；偏快；（3）FD间的零线断了；（4）电流通过冰箱流向了 大地，没有电流流回零线，造成火线和零线的电流差异很大，所以漏电保护器会切断电路故漏电保护 20 第页（共21页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 器会断开 【点评】本题考查家庭电路的组成、故障分析和电能的计量，关键是对电能表“参数的物理意义“的 正确理解，解题过程中还要注意单位的换算”，综合性强，难度较大。 声明 21 第页（共21页） 学科网（北京）股份有限公司
