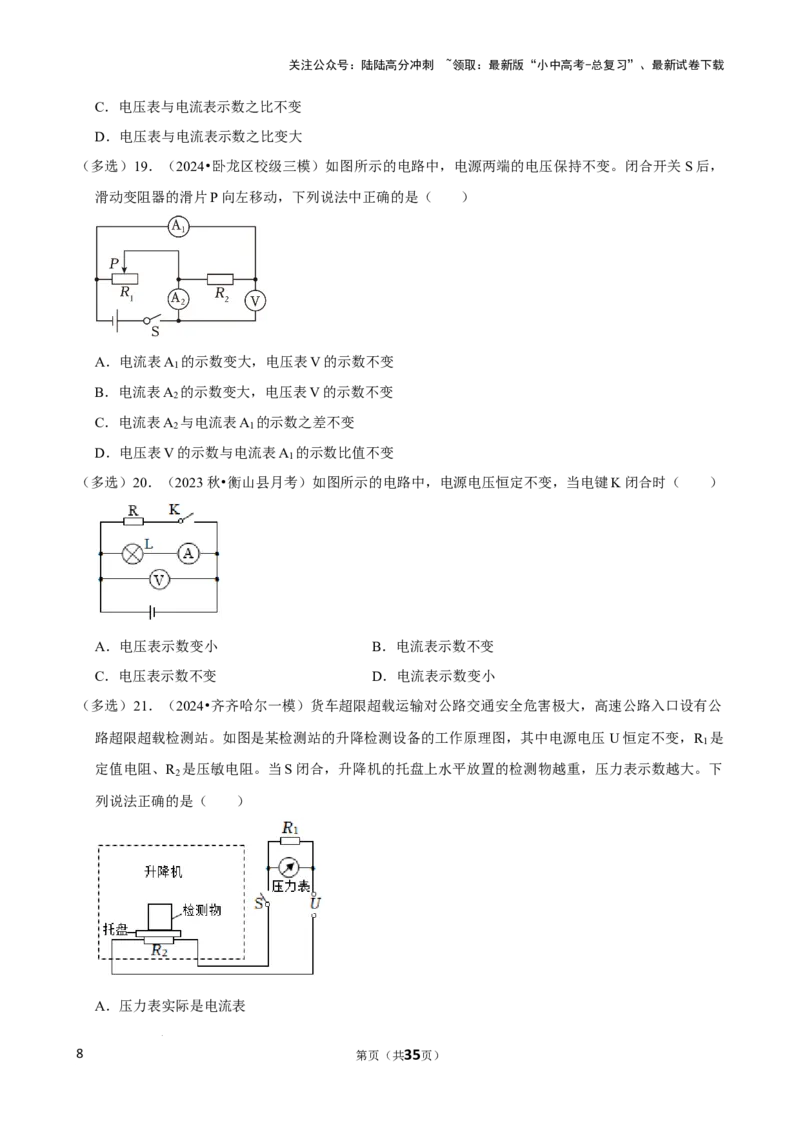

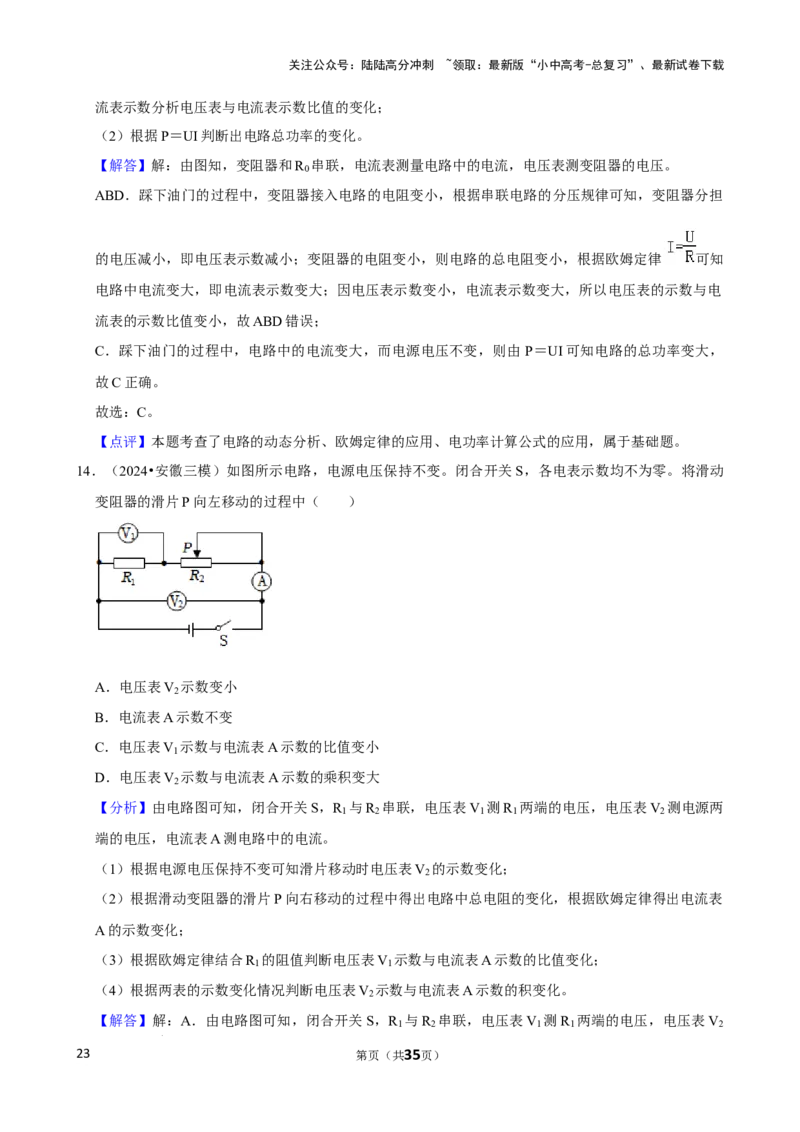

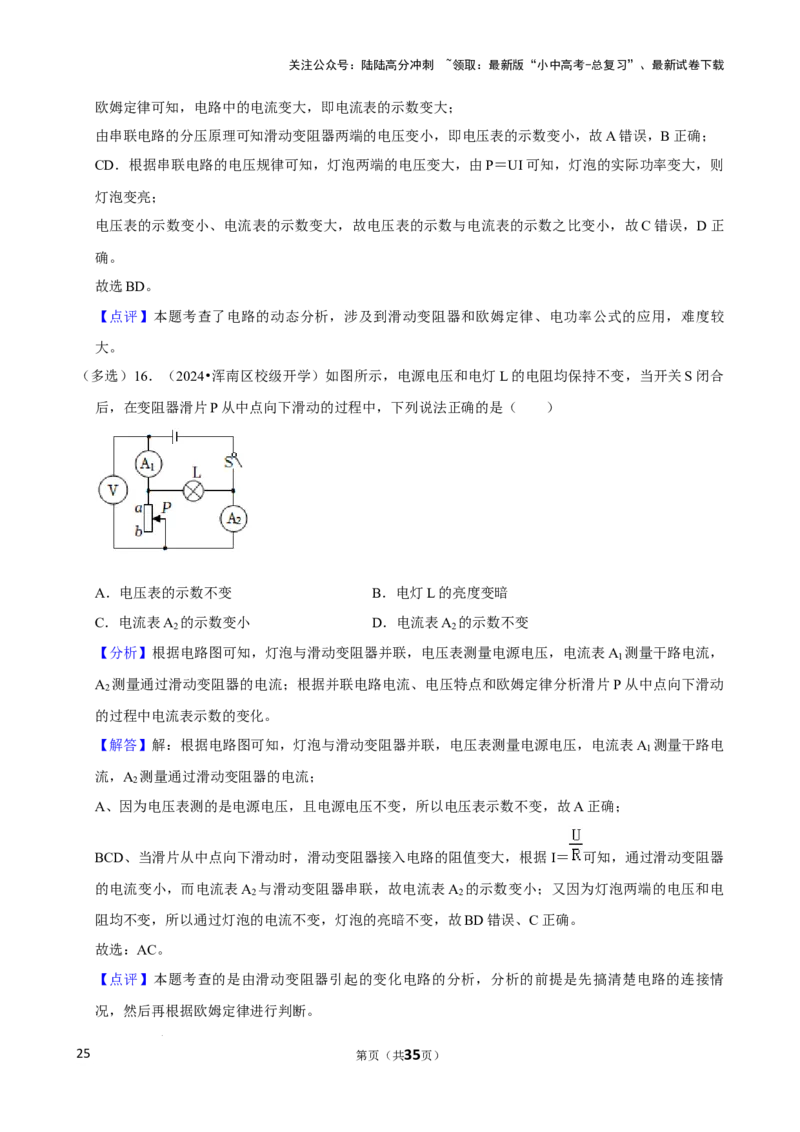

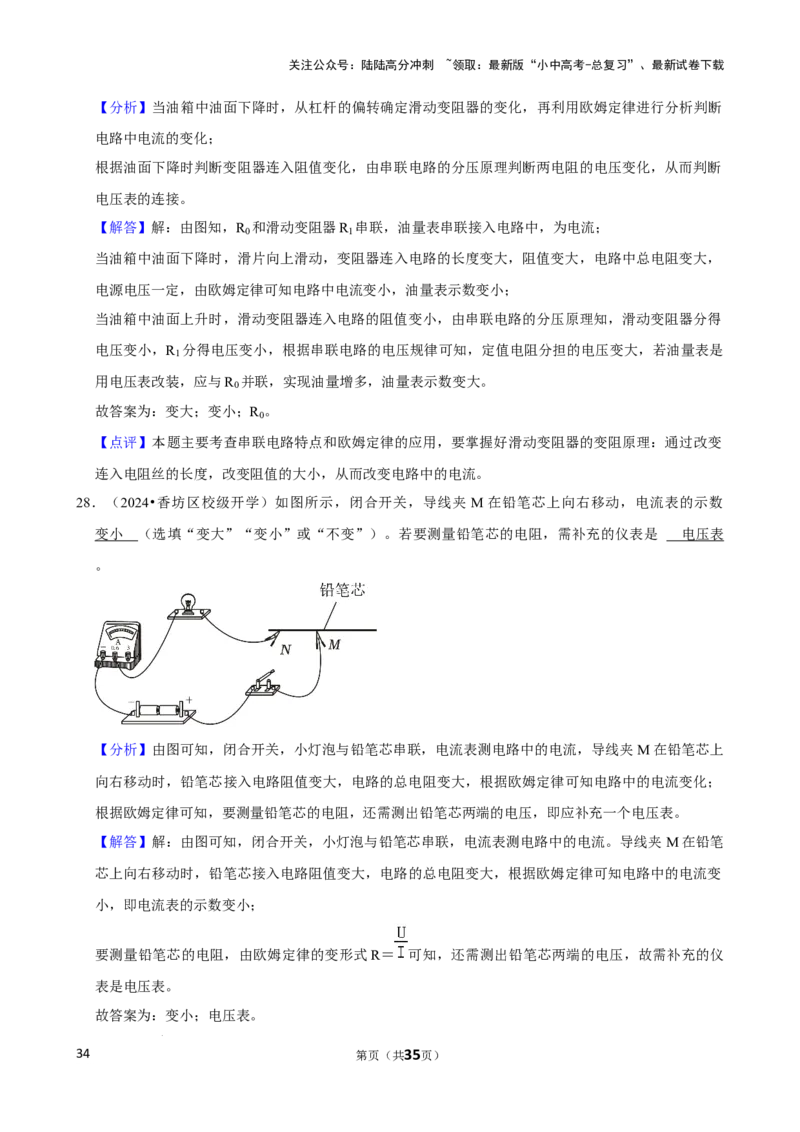

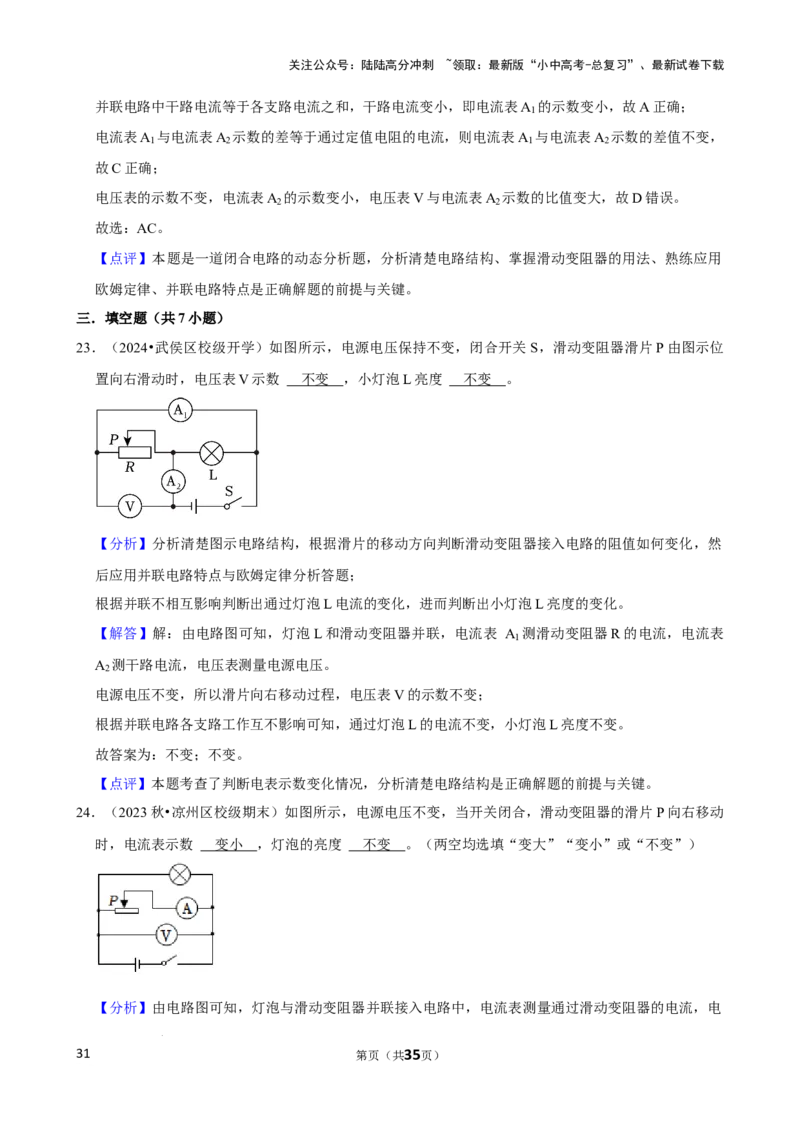

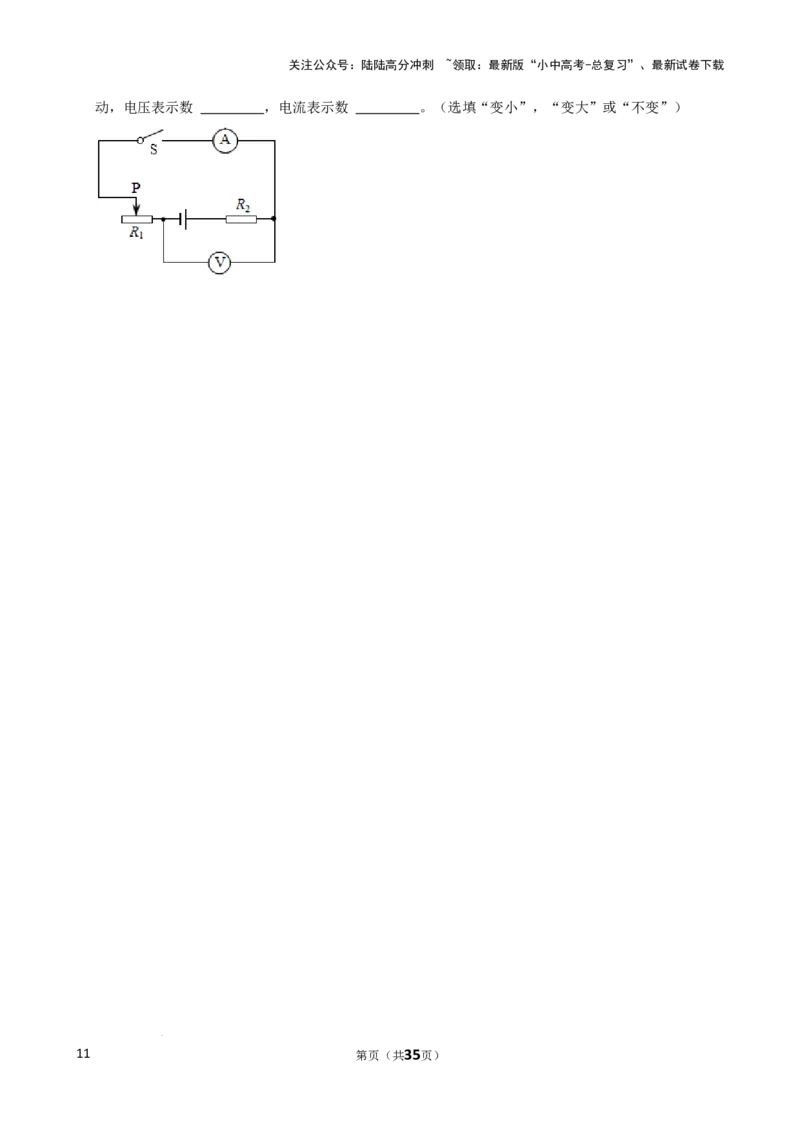

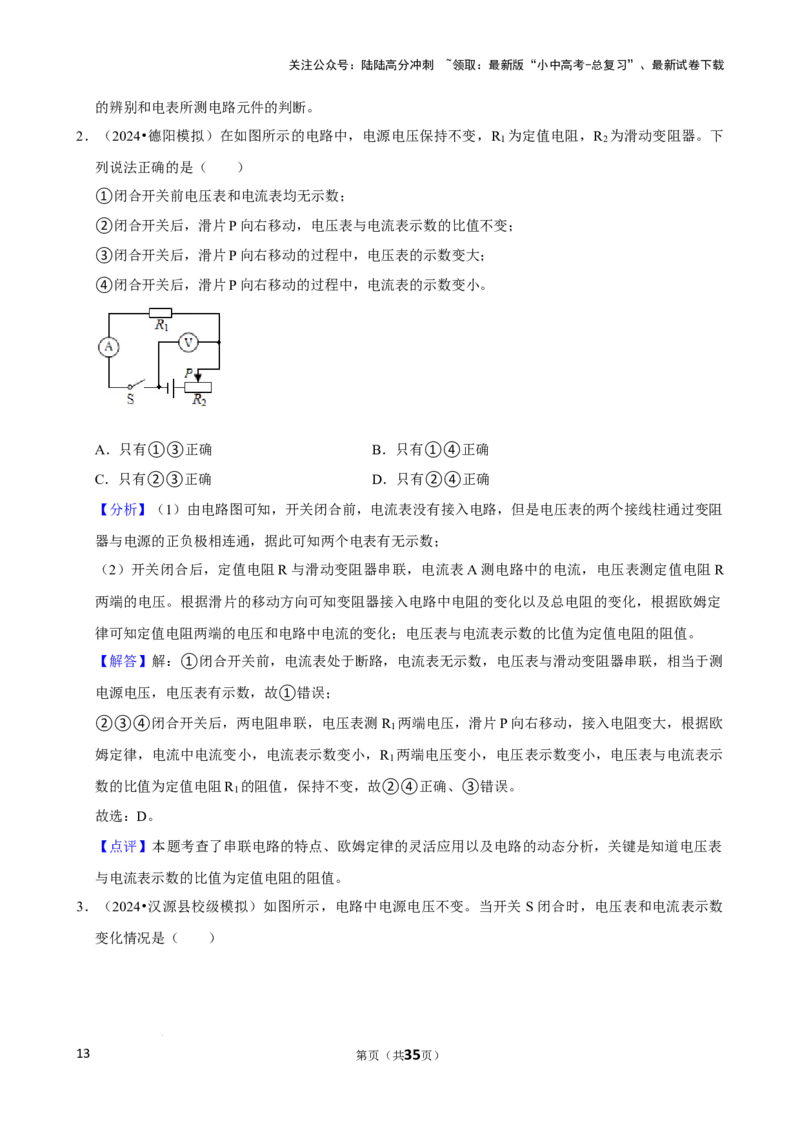

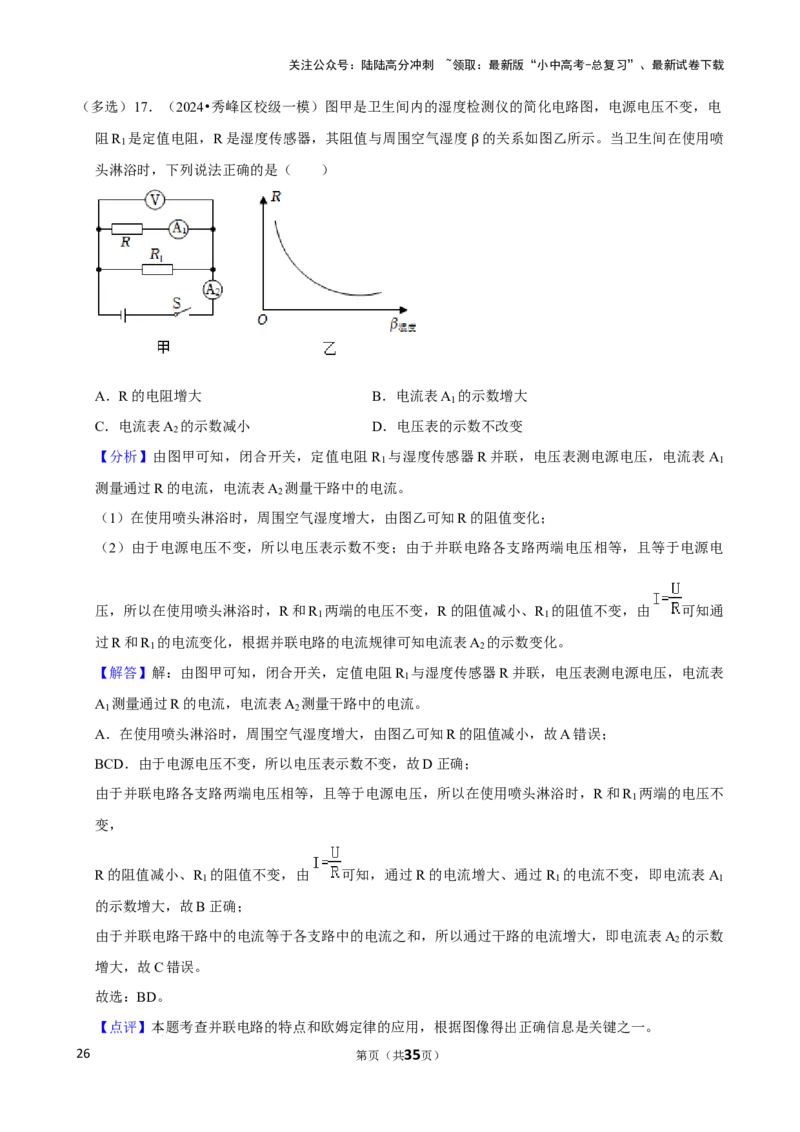

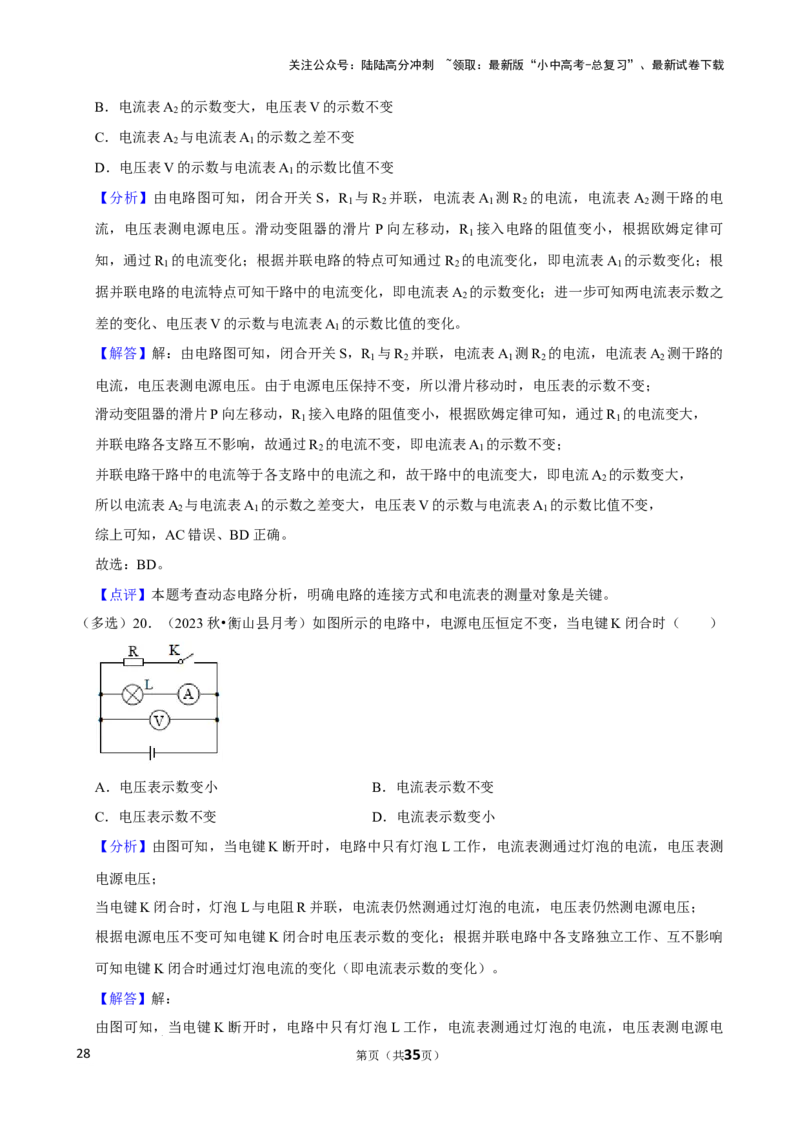

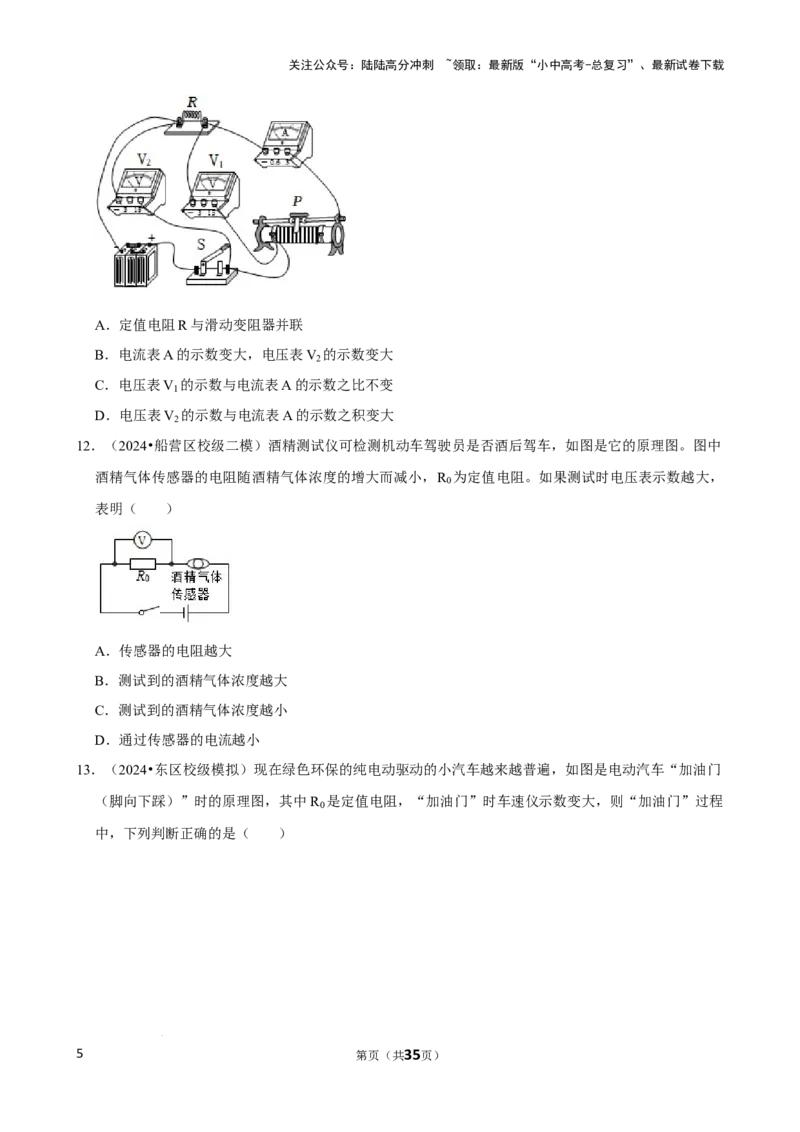

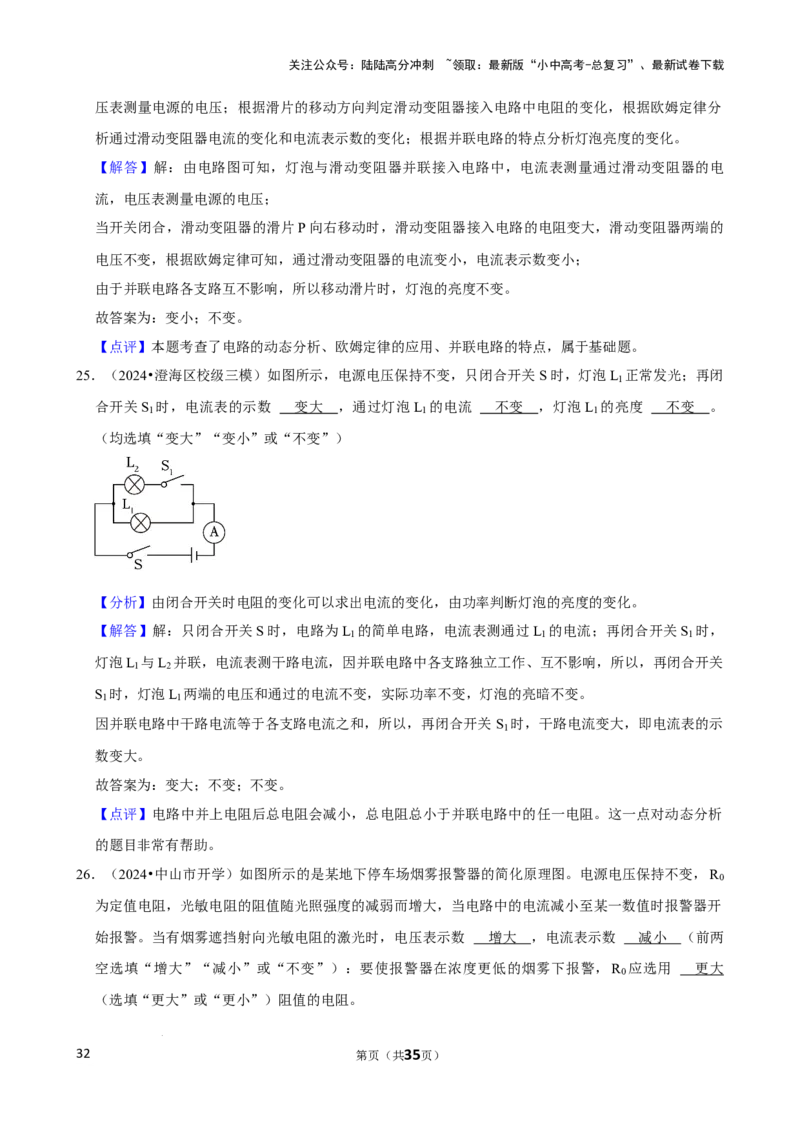

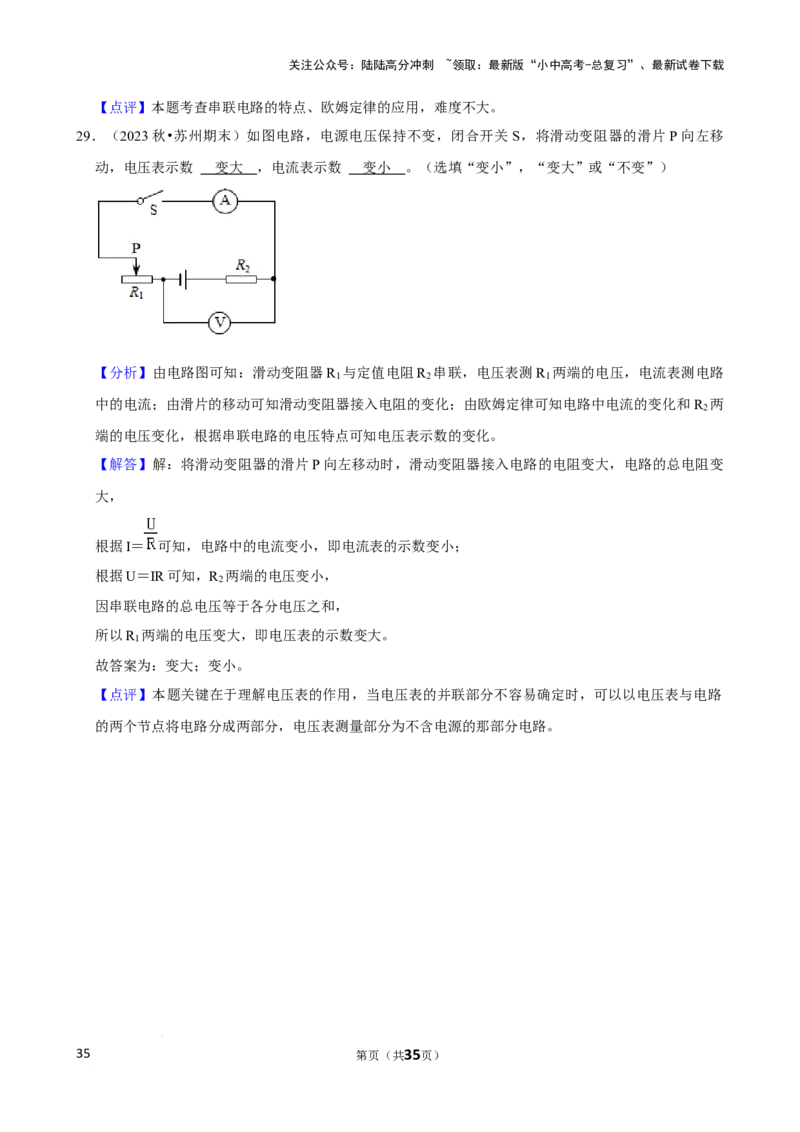

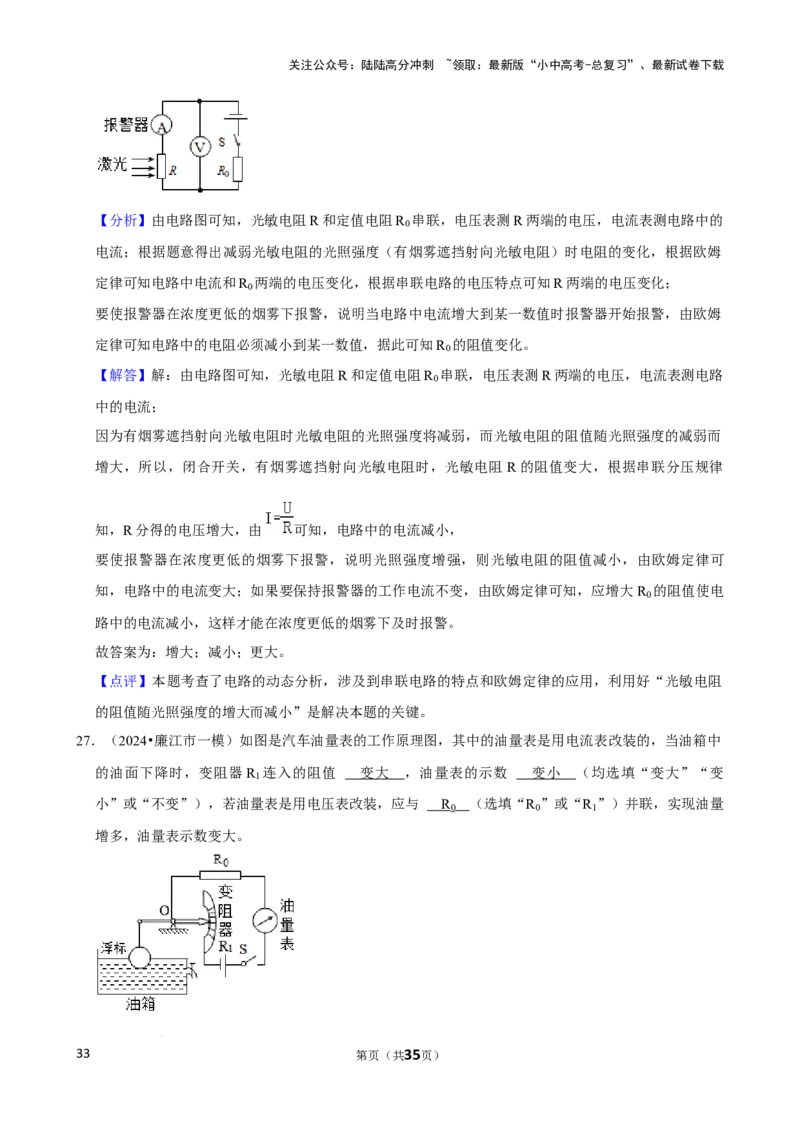

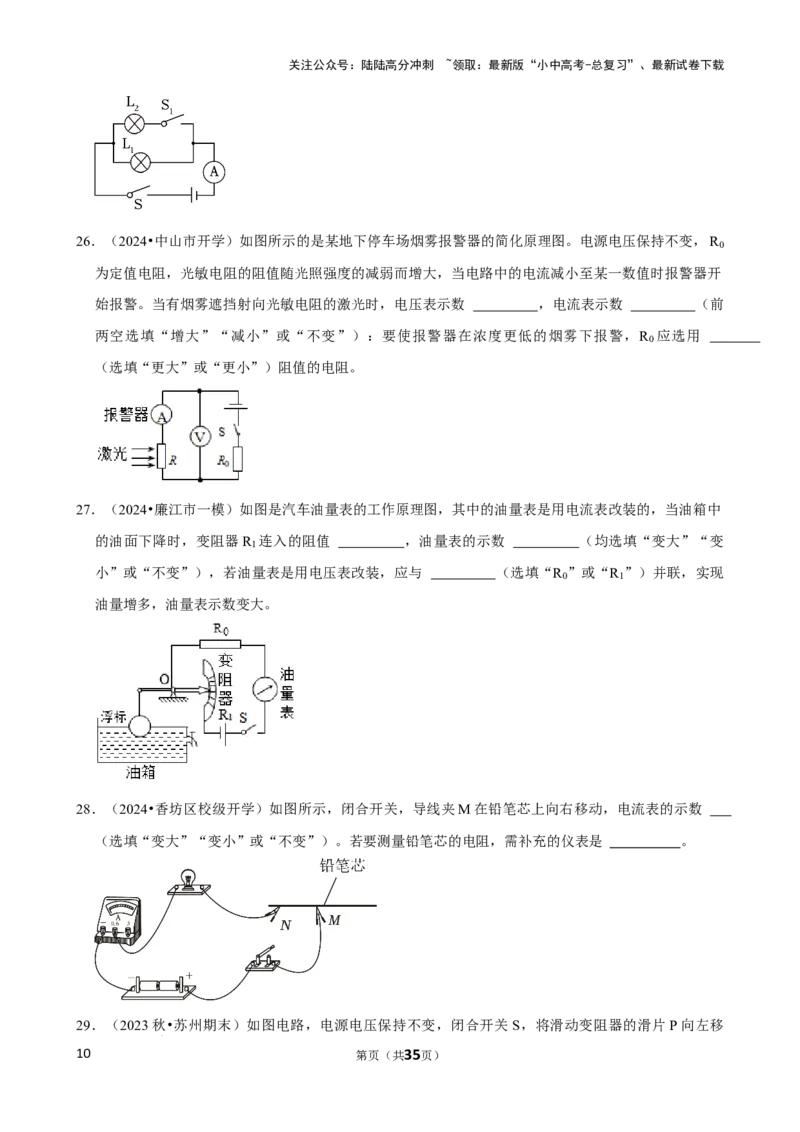

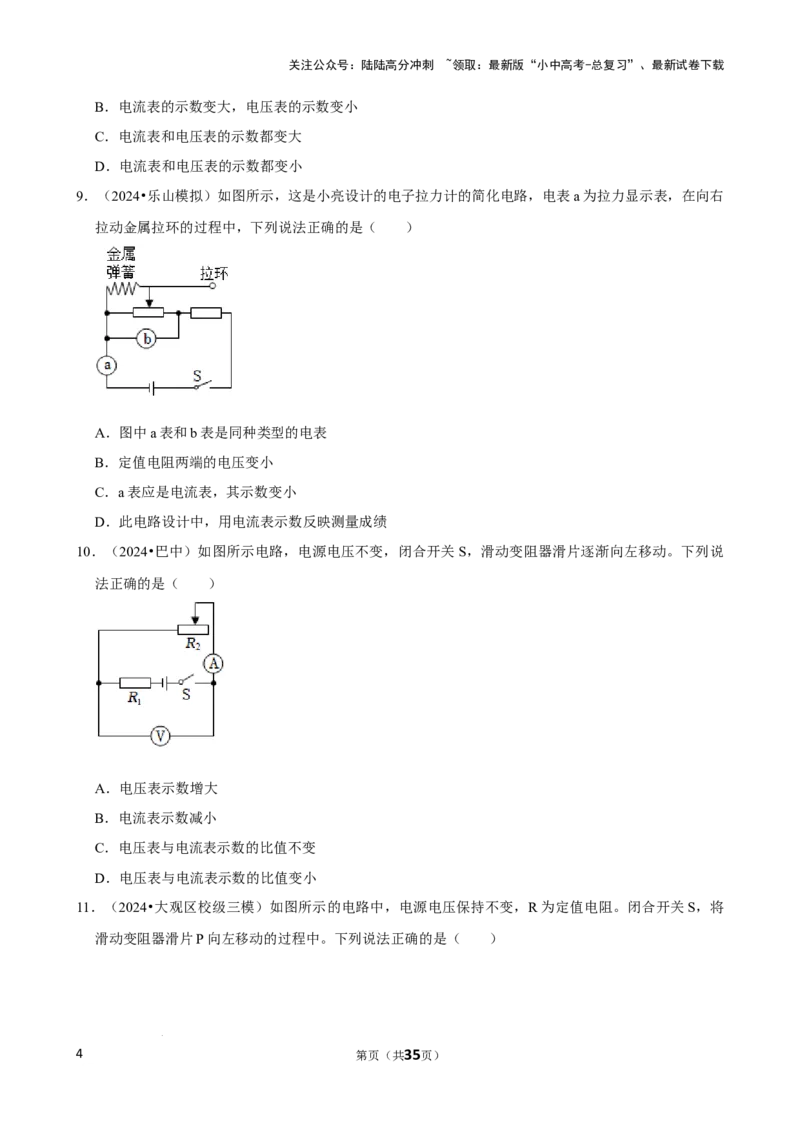

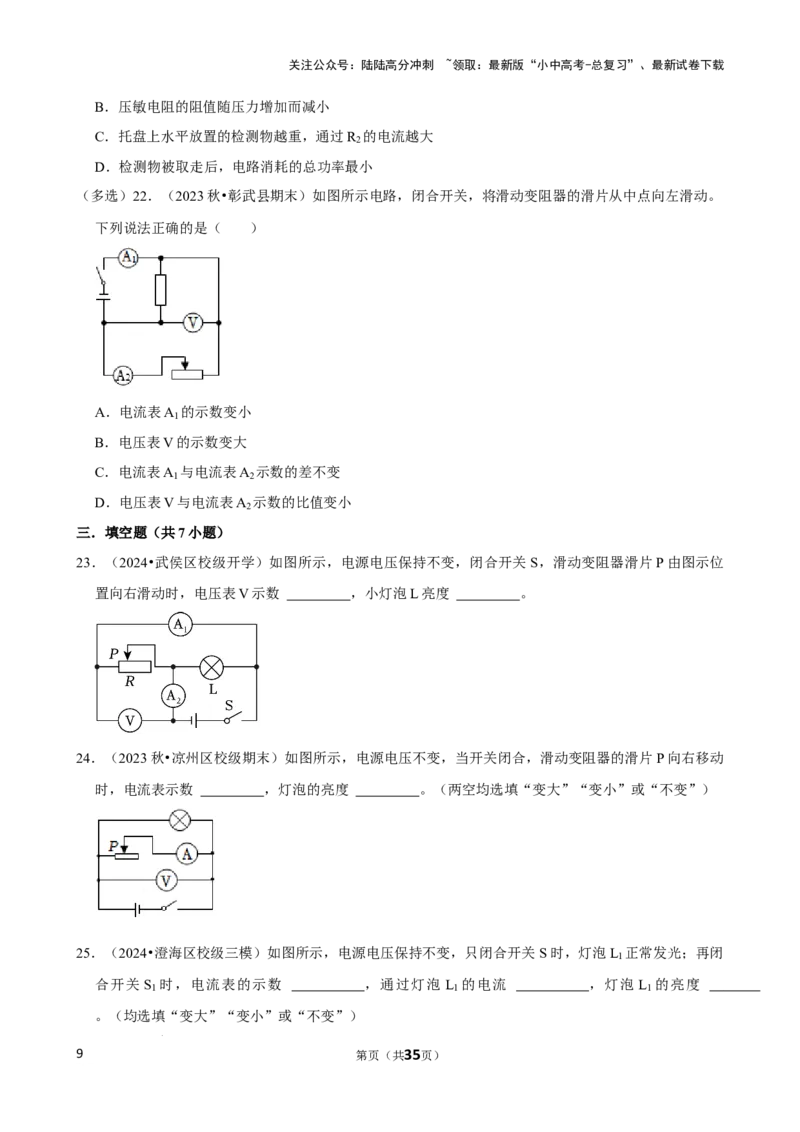

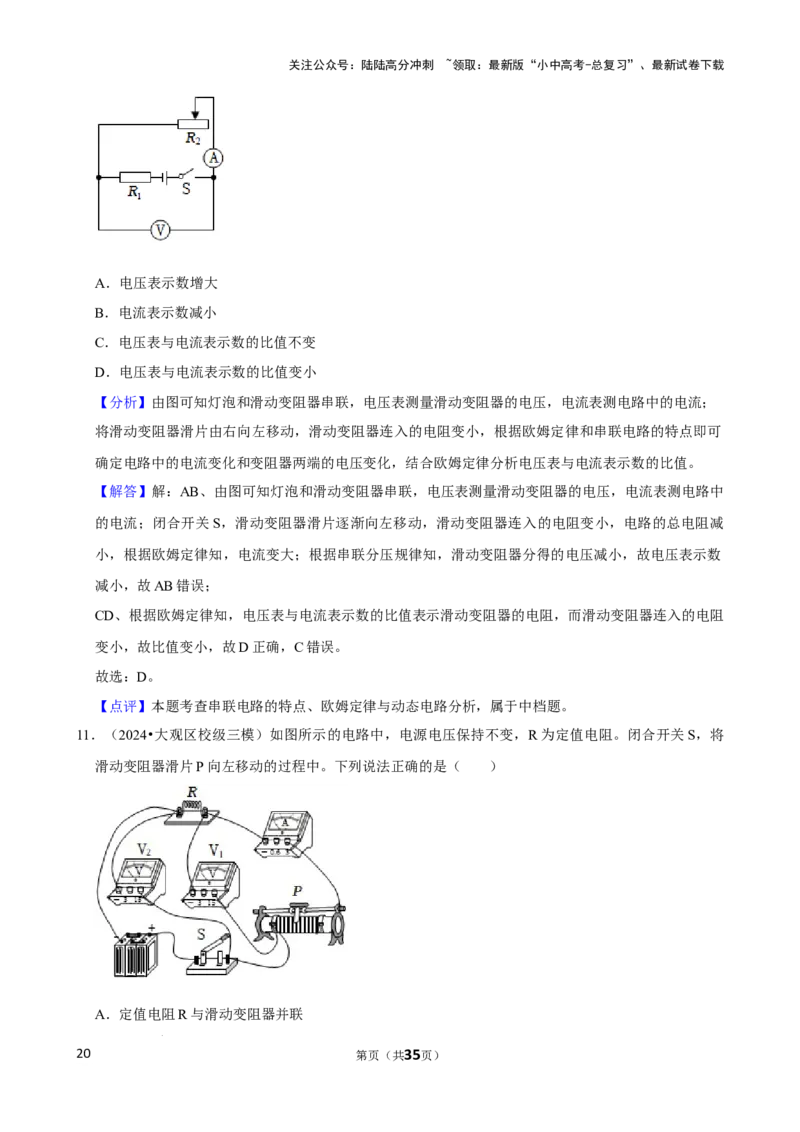

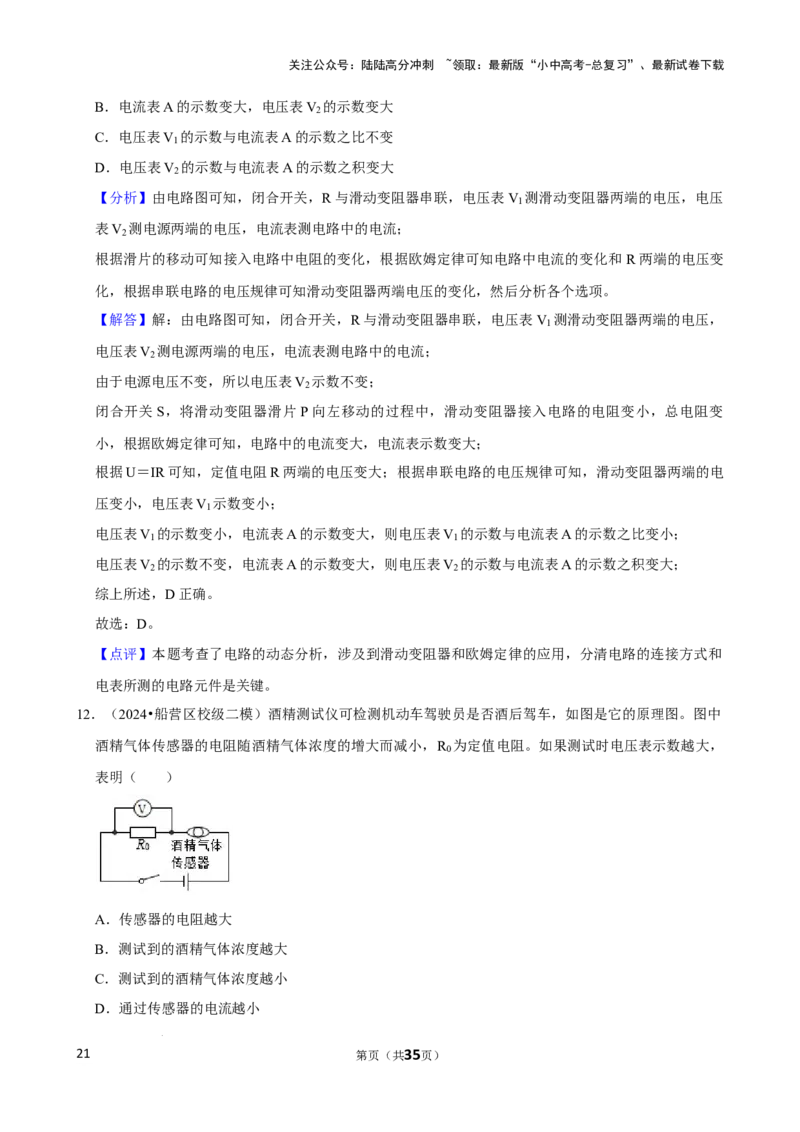

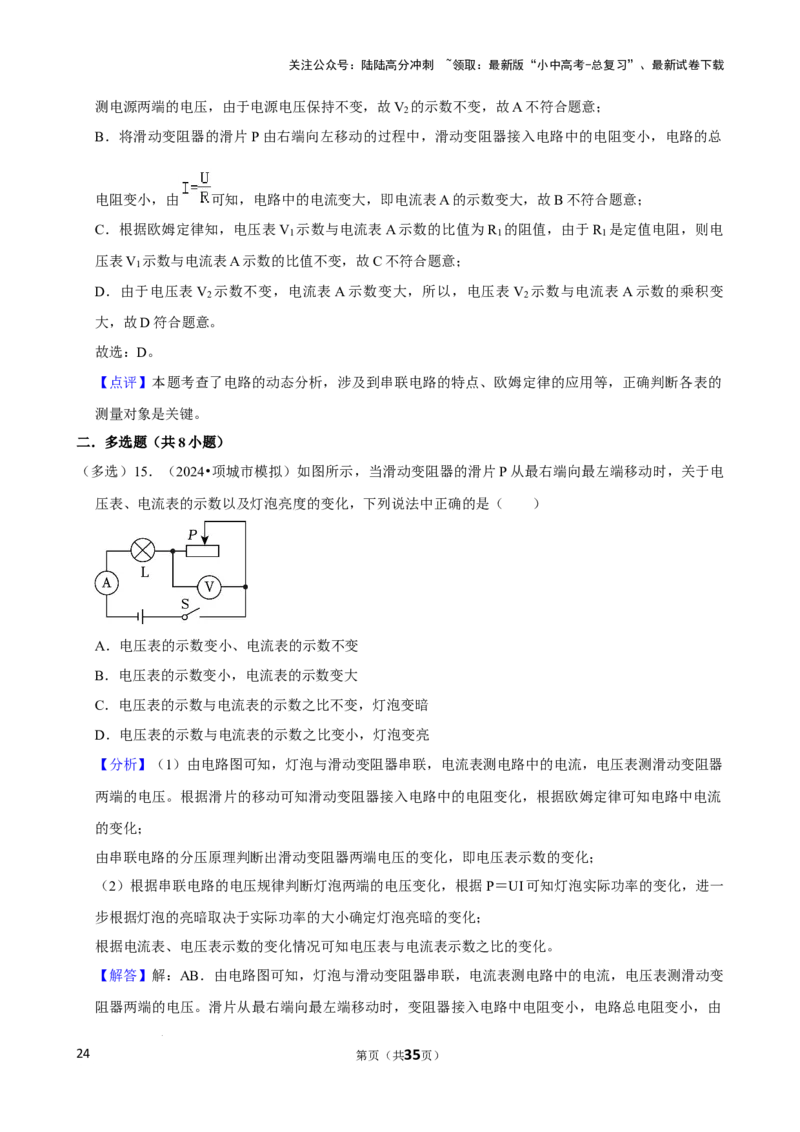

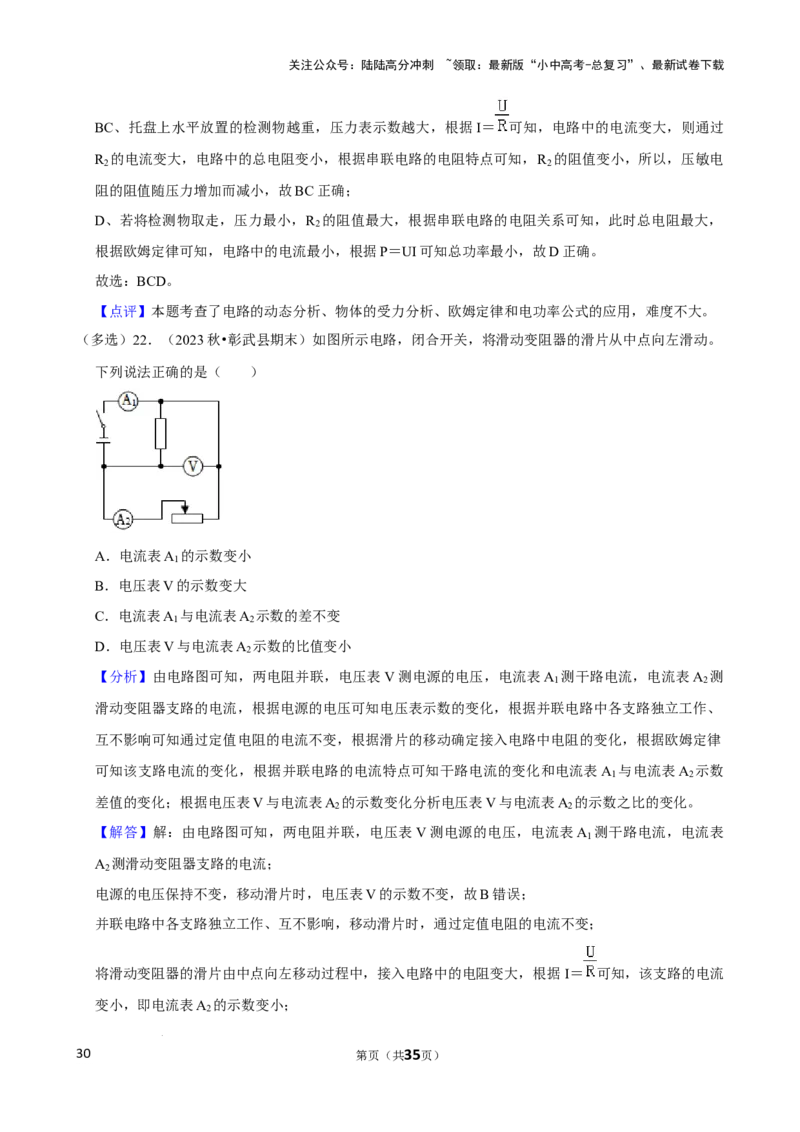

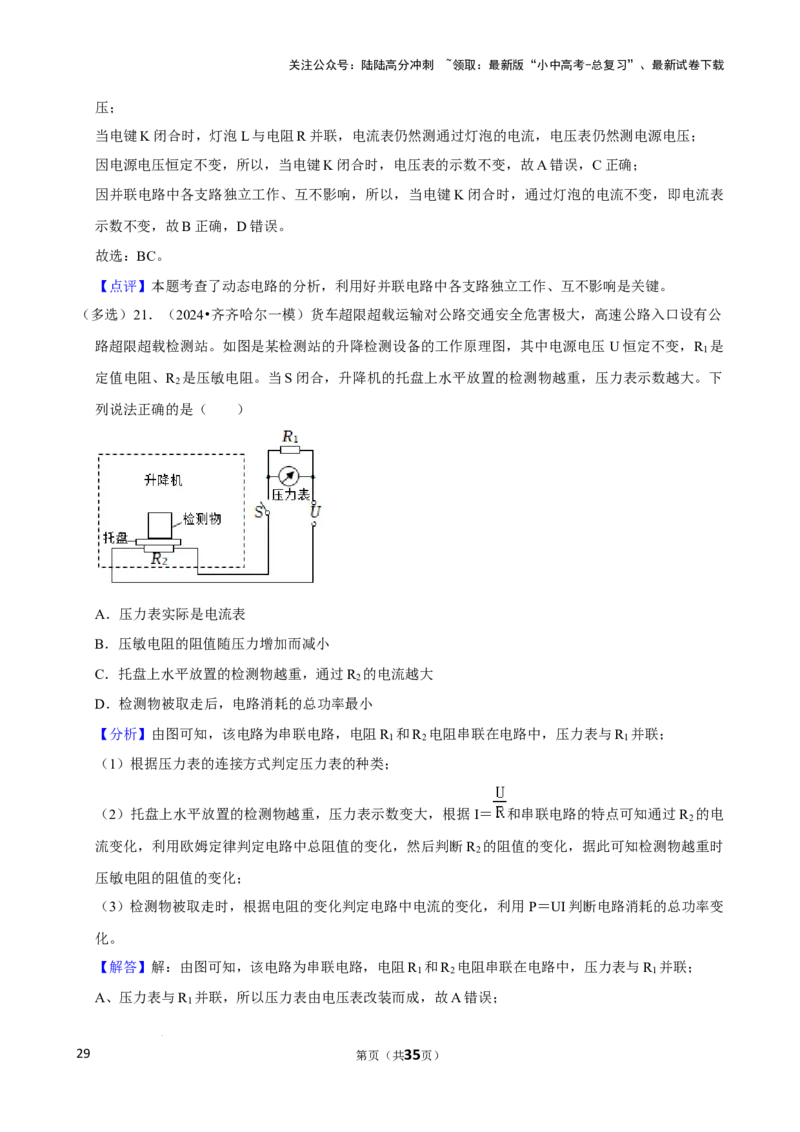

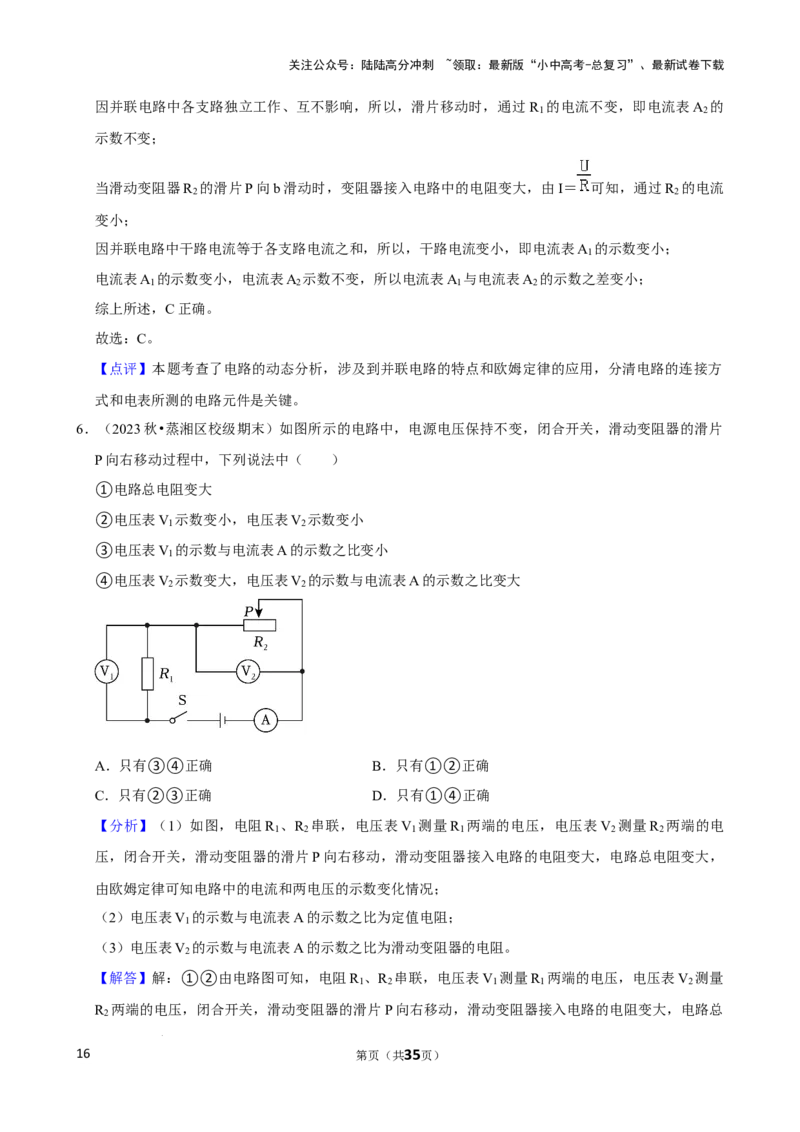

关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 2025 年中考物理复习难题速递之动态电路分析 一．选择题（共14小题） 1．（2024•济南）某学习小组连接了如图所示的实物电路，闭合开关，移动滑片 P的过程中，关于电流 表A 的示数I 、电流表A 的示数I 以及灯泡的亮度，可能出现的现象是（ ） 1 1 2 2 A．I 变大，I 变小，灯泡亮度不变 1 2 B．I 变小，I 变大，灯泡亮度变暗 1 2 C．I 变小，I 变小，灯泡亮度不变 1 2 D．I 变大，I 变大，灯泡亮度变亮 1 2 2．（2024•德阳模拟）在如图所示的电路中，电源电压保持不变，R 为定值电阻，R 为滑动变阻器。下 1 2 列说法正确的是（ ） ①闭合开关前电压表和电流表均无示数； ②闭合开关后，滑片P向右移动，电压表与电流表示数的比值不变； ③闭合开关后，滑片P向右移动的过程中，电压表的示数变大； ④闭合开关后，滑片P向右移动的过程中，电流表的示数变小。 A．只有①③正确 B．只有①④正确 C．只有②③正确 D．只有②④正确 3．（2024•汉源县校级模拟）如图所示，电路中电源电压不变。当开关 S闭合时，电压表和电流表示数 变化情况是（ ） 1 第页（共35页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 A．两表示数都变大 B．电压表示数变大，电流表示数变小 C．两表示数都变小 D．电压表示数变小，电流表示数变大 4．（2024•高港区校级三模）如图所示，电源电压一定，关于电路工作情况，下列说法中正确的是（ ） A．只闭合S 时，两只灯泡是串联的 1 B．若先闭合S ，再闭合S ，电压表与电流表的示数比值变小 1 2 C．只闭合S 时，只有灯L 会亮 2 2 D．若先闭合S ，再闭合S ，电压表、电流表的读数均变小 1 2 5．（2023秋•永年区期末）如图所示，R 是定值电阻，R 是滑动变阻器，电源电压保持不变，当滑动变 1 2 阻器R 的滑片P向b端滑动时，下列说法正确的是（ ） 2 A．电流表A 的示数不变 1 B．电流表A 的示数变小 2 C．电流表A 与电流表A 的示数之差变小 1 2 D．电流表A 测的是通过滑动变阻器R 的电流 2 2 2 第页（共35页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 6．（2023秋•蒸湘区校级期末）如图所示的电路中，电源电压保持不变，闭合开关，滑动变阻器的滑片 P向右移动过程中，下列说法中（ ） ①电路总电阻变大 ②电压表V 示数变小，电压表V 示数变小 1 2 ③电压表V 的示数与电流表A的示数之比变小 1 ④电压表V 示数变大，电压表V 的示数与电流表A的示数之比变大 2 2 A．只有③④正确 B．只有①②正确 C．只有②③正确 D．只有①④正确 7．（2023秋•礼县期末）在如图所示的电路中，电源电压保持不变。当开关S由断开到闭合时（ ） A．电流表A示数不变 B．电压表V示数变小 C．电压表和电流表的比值不变 D．电路的总电阻变小 8．（2024•浔阳区校级四模）如图是人体身高测量仪的电路示意图，R 是定值电阻，R是滑动变阻器， 0 电源电压不变，滑片会随身高上下平移。当开关闭合，被测身高增加时，电流表和电压表的示数将（ ） A．电流表的示数变小，电压表的示数变大 3 第页（共35页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 B．电流表的示数变大，电压表的示数变小 C．电流表和电压表的示数都变大 D．电流表和电压表的示数都变小 9．（2024•乐山模拟）如图所示，这是小亮设计的电子拉力计的简化电路，电表a为拉力显示表，在向右 拉动金属拉环的过程中，下列说法正确的是（ ） A．图中a表和b表是同种类型的电表 B．定值电阻两端的电压变小 C．a表应是电流表，其示数变小 D．此电路设计中，用电流表示数反映测量成绩 10．（2024•巴中）如图所示电路，电源电压不变，闭合开关S，滑动变阻器滑片逐渐向左移动。下列说 法正确的是（ ） A．电压表示数增大 B．电流表示数减小 C．电压表与电流表示数的比值不变 D．电压表与电流表示数的比值变小 11．（2024•大观区校级三模）如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关S，将 滑动变阻器滑片P向左移动的过程中。下列说法正确的是（ ） 4 第页（共35页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 A．定值电阻R与滑动变阻器并联 B．电流表A的示数变大，电压表V 的示数变大 2 C．电压表V 的示数与电流表A的示数之比不变 1 D．电压表V 的示数与电流表A的示数之积变大 2 12．（2024•船营区校级二模）酒精测试仪可检测机动车驾驶员是否酒后驾车，如图是它的原理图。图中 酒精气体传感器的电阻随酒精气体浓度的增大而减小，R 为定值电阻。如果测试时电压表示数越大， 0 表明（ ） A．传感器的电阻越大 B．测试到的酒精气体浓度越大 C．测试到的酒精气体浓度越小 D．通过传感器的电流越小 13．（2024•东区校级模拟）现在绿色环保的纯电动驱动的小汽车越来越普遍，如图是电动汽车“加油门 （脚向下踩）”时的原理图，其中R 是定值电阻，“加油门”时车速仪示数变大，则“加油门”过程 0 中，下列判断正确的是（ ） 5 第页（共35页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 A．电压表的示数变大 B．电压表的示数与电流表的示数的比值变大 C．整个电路的电功率变大 D．电流表示数变小 14．（2024•安徽三模）如图所示电路，电源电压保持不变。闭合开关S，各电表示数均不为零。将滑动 变阻器的滑片P向左移动的过程中（ ） A．电压表V 示数变小 2 B．电流表A示数不变 C．电压表V 示数与电流表A示数的比值变小 1 D．电压表V 示数与电流表A示数的乘积变大 2 二．多选题（共8小题） （多选）15．（2024•项城市模拟）如图所示，当滑动变阻器的滑片P从最右端向最左端移动时，关于电 压表、电流表的示数以及灯泡亮度的变化，下列说法中正确的是（ ） A．电压表的示数变小、电流表的示数不变 B．电压表的示数变小，电流表的示数变大 6 第页（共35页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 C．电压表的示数与电流表的示数之比不变，灯泡变暗 D．电压表的示数与电流表的示数之比变小，灯泡变亮 （多选）16．（2024•浑南区校级开学）如图所示，电源电压和电灯L的电阻均保持不变，当开关S闭合 后，在变阻器滑片P从中点向下滑动的过程中，下列说法正确的是（ ） A．电压表的示数不变 B．电灯L的亮度变暗 C．电流表A 的示数变小 D．电流表A 的示数不变 2 2 （多选）17．（2024•秀峰区校级一模）图甲是卫生间内的湿度检测仪的简化电路图，电源电压不变，电 阻R 是定值电阻，R是湿度传感器，其阻值与周围空气湿度 的关系如图乙所示。当卫生间在使用喷 1 头淋浴时，下列说法正确的是（ ） β A．R的电阻增大 B．电流表A 的示数增大 1 C．电流表A 的示数减小 D．电压表的示数不改变 2 （多选）18．（2023秋•文山州期末）如图所示的电路中，电源电压不变，R 为定值电阻，开关S闭合 1 后，滑动变阻器的滑片向右移动时（ ） A．电流表示数变小，电压表示数变大 B．电流表示数变小，电压表示数变小 7 第页（共35页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 C．电压表与电流表示数之比不变 D．电压表与电流表示数之比变大 （多选）19．（2024•卧龙区校级三模）如图所示的电路中，电源两端的电压保持不变。闭合开关S后， 滑动变阻器的滑片P向左移动，下列说法中正确的是（ ） A．电流表A 的示数变大，电压表V的示数不变 1 B．电流表A 的示数变大，电压表V的示数不变 2 C．电流表A 与电流表A 的示数之差不变 2 1 D．电压表V的示数与电流表A 的示数比值不变 1 （多选）20．（2023秋•衡山县月考）如图所示的电路中，电源电压恒定不变，当电键K闭合时（ ） A．电压表示数变小 B．电流表示数不变 C．电压表示数不变 D．电流表示数变小 （多选）21．（2024•齐齐哈尔一模）货车超限超载运输对公路交通安全危害极大，高速公路入口设有公 路超限超载检测站。如图是某检测站的升降检测设备的工作原理图，其中电源电压 U恒定不变，R 是 1 定值电阻、R 是压敏电阻。当S闭合，升降机的托盘上水平放置的检测物越重，压力表示数越大。下 2 列说法正确的是（ ） A．压力表实际是电流表 8 第页（共35页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 B．压敏电阻的阻值随压力增加而减小 C．托盘上水平放置的检测物越重，通过R 的电流越大 2 D．检测物被取走后，电路消耗的总功率最小 （多选）22．（2023秋•彰武县期末）如图所示电路，闭合开关，将滑动变阻器的滑片从中点向左滑动。 下列说法正确的是（ ） A．电流表A 的示数变小 1 B．电压表V的示数变大 C．电流表A 与电流表A 示数的差不变 1 2 D．电压表V与电流表A 示数的比值变小 2 三．填空题（共7小题） 23．（2024•武侯区校级开学）如图所示，电源电压保持不变，闭合开关 S，滑动变阻器滑片P由图示位 置向右滑动时，电压表V示数 ，小灯泡L亮度 。 24．（2023秋•凉州区校级期末）如图所示，电源电压不变，当开关闭合，滑动变阻器的滑片P向右移动 时，电流表示数 ，灯泡的亮度 。（两空均选填“变大”“变小”或“不变”） 25．（2024•澄海区校级三模）如图所示，电源电压保持不变，只闭合开关 S时，灯泡L 正常发光；再闭 1 合开关 S 时，电流表的示数 ，通过灯泡 L 的电流 ，灯泡 L 的亮度 1 1 1 。（均选填“变大”“变小”或“不变”） 9 第页（共35页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 26．（2024•中山市开学）如图所示的是某地下停车场烟雾报警器的简化原理图。电源电压保持不变，R 0 为定值电阻，光敏电阻的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开 始报警。当有烟雾遮挡射向光敏电阻的激光时，电压表示数 ，电流表示数 （前 两空选填“增大”“减小”或“不变”）：要使报警器在浓度更低的烟雾下报警，R 应选用 0 （选填“更大”或“更小”）阻值的电阻。 27．（2024•廉江市一模）如图是汽车油量表的工作原理图，其中的油量表是用电流表改装的，当油箱中 的油面下降时，变阻器R 连入的阻值 ，油量表的示数 （均选填“变大”“变 1 小”或“不变”），若油量表是用电压表改装，应与 （选填“R ”或“R ”）并联，实现 0 1 油量增多，油量表示数变大。 28．（2024•香坊区校级开学）如图所示，闭合开关，导线夹M在铅笔芯上向右移动，电流表的示数 （选填“变大”“变小”或“不变”）。若要测量铅笔芯的电阻，需补充的仪表是 。 29．（2023秋•苏州期末）如图电路，电源电压保持不变，闭合开关 S，将滑动变阻器的滑片P向左移 10 第页（共35页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 动，电压表示数 ，电流表示数 。（选填“变小”，“变大”或“不变”） 11 第页（共35页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 参考答案与试题解析 一．选择题（共14小题） 1．（2024•济南）某学习小组连接了如图所示的实物电路，闭合开关，移动滑片 P的过程中，关于电流 表A 的示数I 、电流表A 的示数I 以及灯泡的亮度，可能出现的现象是（ ） 1 1 2 2 A．I 变大，I 变小，灯泡亮度不变 1 2 B．I 变小，I 变大，灯泡亮度变暗 1 2 C．I 变小，I 变小，灯泡亮度不变 1 2 D．I 变大，I 变大，灯泡亮度变亮 1 2 【分析】由电路图可知，灯泡与滑动变阻器并联，电流表A 测变阻器滑动变阻器支路的电流，电流表 1 A 测干路电流；根据滑片的移动可知该支路接入电路中电阻的变化，根据欧姆定律可知该支路电流的 2 变化，根据并联电路各支路独立工作可知通过灯泡的电流，根据并联电路的电流特点可知干路电流的 变化。 【解答】解：由电路图可知，灯泡与滑动变阻器并联，电流表A 测变阻器支路的电流，电流表A 测 1 2 干路电流，电压表测电源的电压； 当滑动变阻器R的滑片P移动时，滑动变阻器接入电路中的电阻改变，根据欧姆定律可知，通过滑动 变阻器的电流改变，即I 示数会变大或变小； 1 因并联电路中各支路独立工作、互不影响，所以滑片向右移动时，通过灯泡的电流不变，灯泡的实际 功率不变，亮度不变； 因并联电路中干路电流等于各支路电流之和，若I 示数变大，则电流表A 示数I 变大，若I 示数变 1 2 2 1 小，则电流表A 示数I 变小； 2 2 综上所述，C可能出现。 故选：C。 【点评】本题考查了电路的动态分析，涉及到并联电路的特点和欧姆定律的应用，关键是电路串并联 12 第页（共35页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 的辨别和电表所测电路元件的判断。 2．（2024•德阳模拟）在如图所示的电路中，电源电压保持不变，R 为定值电阻，R 为滑动变阻器。下 1 2 列说法正确的是（ ） ①闭合开关前电压表和电流表均无示数； ②闭合开关后，滑片P向右移动，电压表与电流表示数的比值不变； ③闭合开关后，滑片P向右移动的过程中，电压表的示数变大； ④闭合开关后，滑片P向右移动的过程中，电流表的示数变小。 A．只有①③正确 B．只有①④正确 C．只有②③正确 D．只有②④正确 【分析】（1）由电路图可知，开关闭合前，电流表没有接入电路，但是电压表的两个接线柱通过变阻 器与电源的正负极相连通，据此可知两个电表有无示数； （2）开关闭合后，定值电阻R与滑动变阻器串联，电流表A测电路中的电流，电压表测定值电阻R 两端的电压。根据滑片的移动方向可知变阻器接入电路中电阻的变化以及总电阻的变化，根据欧姆定 律可知定值电阻两端的电压和电路中电流的变化；电压表与电流表示数的比值为定值电阻的阻值。 【解答】解：①闭合开关前，电流表处于断路，电流表无示数，电压表与滑动变阻器串联，相当于测 电源电压，电压表有示数，故①错误； ②③④闭合开关后，两电阻串联，电压表测R 两端电压，滑片P向右移动，接入电阻变大，根据欧 1 姆定律，电流中电流变小，电流表示数变小，R 两端电压变小，电压表示数变小，电压表与电流表示 1 数的比值为定值电阻R 的阻值，保持不变，故②④正确、③错误。 1 故选：D。 【点评】本题考查了串联电路的特点、欧姆定律的灵活应用以及电路的动态分析，关键是知道电压表 与电流表示数的比值为定值电阻的阻值。 3．（2024•汉源县校级模拟）如图所示，电路中电源电压不变。当开关 S闭合时，电压表和电流表示数 变化情况是（ ） 13 第页（共35页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 A．两表示数都变大 B．电压表示数变大，电流表示数变小 C．两表示数都变小 D．电压表示数变小，电流表示数变大 【分析】由电路图可知，当开关S断开时，R 与R 串联，电压表测R 两端电压，电流表测电路中的 2 1 1 电流；当开关S闭合时，电路为R 的简单电路，电压表测R 两端的电压，电流表测电路中的电流， 1 1 根据电阻的串联可知电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和 R两端的电压变 化。 【解答】解：根据电路图科长，当开关S断开时，R 、R 串联，电压表测R 电压，电流表测电路电 1 2 1 流；当开关S闭合时，R 被短路，电路中只有R 工作，电压表测电源电压。根据串联电压规律可知电 2 1 压表示数变大，同时总电阻变小，根据 可知电流表示数变大，故A正确、BCD错误。 故选：A。 【点评】本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，分析好开关闭合、 断开时电路的连接方式是关键。 4．（2024•高港区校级三模）如图所示，电源电压一定，关于电路工作情况，下列说法中正确的是（ ） A．只闭合S 时，两只灯泡是串联的 1 B．若先闭合S ，再闭合S ，电压表与电流表的示数比值变小 1 2 C．只闭合S 时，只有灯L 会亮 2 2 D．若先闭合S ，再闭合S ，电压表、电流表的读数均变小 1 2 14 第页（共35页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 【分析】由电路图可知，只闭合S 时，电路为灯泡L 的简单电路，电流表测电路中的电流，电压表测 1 1 电源的电压； 再闭合S 时，两灯泡并联，电流表测干路电流，电压表测电源的电压，根据并联电路电流的规律判断 2 出电流表示数的变化，进而判出电流表、电压表电压表比值的变化； 只闭合S 时，电路中没有电流，没有灯泡发光。 2 【解答】解：只闭合S 时，电路为灯泡L 的简单电路，电流表测电路中的电流，电压表测电源的电 1 1 压，故A错误； 再闭合S 时，两灯泡并联，电流表测干路电流，电压表测电源的电压，则电压表的示数不变； 2 因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表的示数变大，电压表与 电流表的示数比值变小，故B正确，D错误； 只闭合S 时，干路的开关没有闭合，电路中没有电流，没有灯泡发光，故C错误。 2 故选：B。 【点评】本题考查了电路的动态分析，涉及到并联电路的特点的应用，分清开关闭合、断开时电路的 连接方式和电表所测电路元件是关键。 5．（2023秋•永年区期末）如图所示，R 是定值电阻，R 是滑动变阻器，电源电压保持不变，当滑动变 1 2 阻器R 的滑片P向b端滑动时，下列说法正确的是（ ） 2 A．电流表A 的示数不变 1 B．电流表A 的示数变小 2 C．电流表A 与电流表A 的示数之差变小 1 2 D．电流表A 测的是通过滑动变阻器R 的电流 2 2 【分析】由电路图可知，R 与R 并联，电流表A 测干路电流，电流表A 测R 支路的电流； 1 2 1 2 1 根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R 的电流变化；根据滑片的移动可知 1 接入电路中电阻的变化，根据欧姆定律可知通过R 电流的变化，根据并联电路的电流特点可知干路电 2 流的变化；根据两个电流表示数的变化分析电流表A 与电流表A 的示数之差的变化。 1 2 【解答】解： 由电路图可知，R 与R 并联，电流表A 测干路电流，电流表A 测R 支路的电流。 1 2 1 2 1 15 第页（共35页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过 R 的电流不变，即电流表A 的 1 2 示数不变； 当滑动变阻器R 的滑片P向b滑动时，变阻器接入电路中的电阻变大，由I＝ 可知，通过R 的电流 2 2 变小； 因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A 的示数变小； 1 电流表A 的示数变小，电流表A 示数不变，所以电流表A 与电流表A 的示数之差变小； 1 2 1 2 综上所述，C正确。 故选：C。 【点评】本题考查了电路的动态分析，涉及到并联电路的特点和欧姆定律的应用，分清电路的连接方 式和电表所测的电路元件是关键。 6．（2023秋•蒸湘区校级期末）如图所示的电路中，电源电压保持不变，闭合开关，滑动变阻器的滑片 P向右移动过程中，下列说法中（ ） ①电路总电阻变大 ②电压表V 示数变小，电压表V 示数变小 1 2 ③电压表V 的示数与电流表A的示数之比变小 1 ④电压表V 示数变大，电压表V 的示数与电流表A的示数之比变大 2 2 A．只有③④正确 B．只有①②正确 C．只有②③正确 D．只有①④正确 【分析】（1）如图，电阻R 、R 串联，电压表V 测量R 两端的电压，电压表V 测量R 两端的电 1 2 1 1 2 2 压，闭合开关，滑动变阻器的滑片P向右移动，滑动变阻器接入电路的电阻变大，电路总电阻变大， 由欧姆定律可知电路中的电流和两电压的示数变化情况； （2）电压表V 的示数与电流表A的示数之比为定值电阻； 1 （3）电压表V 的示数与电流表A的示数之比为滑动变阻器的电阻。 2 【解答】解：①②由电路图可知，电阻R 、R 串联，电压表V 测量R 两端的电压，电压表V 测量 1 2 1 1 2 R 两端的电压，闭合开关，滑动变阻器的滑片P向右移动，滑动变阻器接入电路的电阻变大，电路总 2 16 第页（共35页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 电阻变大，由 可知，电路中的电流变小，由U＝IR可知，电压表V 的示数变小；由于电源电压 1 不变，电压表V 的示数变大，故①正确，②错误； 2 ③电压表V 的示数与电流表A的示数之比为定值电阻R ，比值大小不变，故③错误； 1 1 ④电压表V 示数变大，电压表V 的示数与电流表A的示数之比为滑动变阻器的电阻，滑动变阻器的 2 2 滑片P向右移动过程中电阻变大，故④正确； 故正确的是①④，所以ABC错误，D正确。 故选：D。 【点评】本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，关键是电路串并联 的辨别和电表所测电路元件的判断。 7．（2023秋•礼县期末）在如图所示的电路中，电源电压保持不变。当开关S由断开到闭合时（ ） A．电流表A示数不变 B．电压表V示数变小 C．电压表和电流表的比值不变 D．电路的总电阻变小 【分析】由电路图可知，当开关S断开时，R 、R 串联，电压表测电源电压，电流表测电路中的电 1 2 流；当开关S闭合时，电路为R 的简单电路，电压表测电源电压，电流表测电路中的电流；根据电压 1 表测量的对象可知开关闭合后电压表示数的变化，根据串联电路的电阻特点可知开关闭合后电路总电 阻的变化情况，再根据欧姆定律可知电流表示数的变化情况；根据电压表、电流表示数的变化分析电 压表和电流表的比值的大小。 【解答】解：由电路图可知，当开关S断开时，R 、R 串联，电压表测电源电压，电流表测电路中的 1 2 电流；当开关S闭合时，电路为R 的简单电路，电压表测电源电压，电流表测电路中的电流； 1 因电压表均测量电源电压，且电源电压不变，所以电压表的示数不变； 因串联电路的总电阻等于各部分电阻之和，所以开关闭合后，电路的总电阻变小，由 I＝ 可知，电路 中的电流变大，即电流表示数变大； 电压表示数不变，电流表示数变大，则电压表和电流表的比值变小； 17 第页（共35页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 综上所述，D正确，ABC错误。 故选：D。 【点评】本题考查了串联电路的特点和欧姆定律的应用，关键是分清开关闭合后电路的变化和电表的 测量对象。 8．（2024•浔阳区校级四模）如图是人体身高测量仪的电路示意图，R 是定值电阻，R是滑动变阻器， 0 电源电压不变，滑片会随身高上下平移。当开关闭合，被测身高增加时，电流表和电压表的示数将（ ） A．电流表的示数变小，电压表的示数变大 B．电流表的示数变大，电压表的示数变小 C．电流表和电压表的示数都变大 D．电流表和电压表的示数都变小 【分析】由电路图可知，定值电阻与滑动变阻器串联接入电路；当被测身高增加时，根据滑片P的移 动方向判断滑动变阻器接入电路的阻值如何变化，由串联电路特点和欧姆定律判断电表示数如何变 化。 【解答】解：由电路图可知，定值电阻与滑动变阻器串联接入电路，电压表测滑动变阻器两端电压， 电流表测电路中的电流。 当被测身高增加时，滑动变阻器电阻棒接入电路的长度变短，滑动变阻器接入电路的阻值变小，电路 中的总电阻变小，由欧姆定律可知电路中的电流变大，即电流表的示数变大； 由U＝IR可知定值电阻R两端的电压变大，根据串联电路中总电压等于各分电压之和可知：滑动变阻 器两端的电压变小，即电压表的示数变小，故B正确。 故选：B。 【点评】本题考查通过计算电阻的大小得出人的身高，关键是计算出电阻棒接入电路的长度，要知道 电流表和电压表分别测量哪部分的电流和电压，要学会从题目所给信息中找到有用的数据。 9．（2024•乐山模拟）如图所示，这是小亮设计的电子拉力计的简化电路，电表a为拉力显示表，在向右 拉动金属拉环的过程中，下列说法正确的是（ ） 18 第页（共35页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 A．图中a表和b表是同种类型的电表 B．定值电阻两端的电压变小 C．a表应是电流表，其示数变小 D．此电路设计中，用电流表示数反映测量成绩 【分析】由电路图可知，定值电阻与滑动变阻器串联；根据电流表和电压表的连接方式判定电表的种 类； 拉力增大时，根据滑片的移动方向判定滑动变阻器接入电路中电阻的变化，根据欧姆定律分析电路中 电流的变化、定值电阻两端电压的变化；根据串联电路的电压规律分析电压表示数的变化。 【解答】解：ABC、由电路图可知，定值电阻与滑动变阻器串联；a串联接入电路中，为电流表；b与 滑动变阻器并联，为电压表； 在向右拉动金属拉环的过程中，滑动变阻器接入电路的电阻变小，总电阻变小，根据欧姆定律可知， 电路中的电流变大，电流表示数变大； 根据U＝IR可知，定值电阻两端的电压变大；根据串联电路的电压规律可知，滑动变阻器两端的电压 变小，电压表示数变小，故ABC错误； D、此电路设计中，拉力增大时，电流表示数增大，电压表示数减小，所以用电流表示数反映测量成 绩，故D正确。 故选：D。 【点评】本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，分清电路的连接方 式和电压表所测的电路元件是关键。 10．（2024•巴中）如图所示电路，电源电压不变，闭合开关S，滑动变阻器滑片逐渐向左移动。下列说 法正确的是（ ） 19 第页（共35页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 A．电压表示数增大 B．电流表示数减小 C．电压表与电流表示数的比值不变 D．电压表与电流表示数的比值变小 【分析】由图可知灯泡和滑动变阻器串联，电压表测量滑动变阻器的电压，电流表测电路中的电流； 将滑动变阻器滑片由右向左移动，滑动变阻器连入的电阻变小，根据欧姆定律和串联电路的特点即可 确定电路中的电流变化和变阻器两端的电压变化，结合欧姆定律分析电压表与电流表示数的比值。 【解答】解：AB、由图可知灯泡和滑动变阻器串联，电压表测量滑动变阻器的电压，电流表测电路中 的电流；闭合开关S，滑动变阻器滑片逐渐向左移动，滑动变阻器连入的电阻变小，电路的总电阻减 小，根据欧姆定律知，电流变大；根据串联分压规律知，滑动变阻器分得的电压减小，故电压表示数 减小，故AB错误； CD、根据欧姆定律知，电压表与电流表示数的比值表示滑动变阻器的电阻，而滑动变阻器连入的电阻 变小，故比值变小，故D正确，C错误。 故选：D。 【点评】本题考查串联电路的特点、欧姆定律与动态电路分析，属于中档题。 11．（2024•大观区校级三模）如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关S，将 滑动变阻器滑片P向左移动的过程中。下列说法正确的是（ ） A．定值电阻R与滑动变阻器并联 20 第页（共35页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 B．电流表A的示数变大，电压表V 的示数变大 2 C．电压表V 的示数与电流表A的示数之比不变 1 D．电压表V 的示数与电流表A的示数之积变大 2 【分析】由电路图可知，闭合开关，R与滑动变阻器串联，电压表V 测滑动变阻器两端的电压，电压 1 表V 测电源两端的电压，电流表测电路中的电流； 2 根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和 R两端的电压变 化，根据串联电路的电压规律可知滑动变阻器两端电压的变化，然后分析各个选项。 【解答】解：由电路图可知，闭合开关，R与滑动变阻器串联，电压表V 测滑动变阻器两端的电压， 1 电压表V 测电源两端的电压，电流表测电路中的电流； 2 由于电源电压不变，所以电压表V 示数不变； 2 闭合开关S，将滑动变阻器滑片P向左移动的过程中，滑动变阻器接入电路的电阻变小，总电阻变 小，根据欧姆定律可知，电路中的电流变大，电流表示数变大； 根据U＝IR可知，定值电阻R两端的电压变大；根据串联电路的电压规律可知，滑动变阻器两端的电 压变小，电压表V 示数变小； 1 电压表V 的示数变小，电流表A的示数变大，则电压表V 的示数与电流表A的示数之比变小； 1 1 电压表V 的示数不变，电流表A的示数变大，则电压表V 的示数与电流表A的示数之积变大； 2 2 综上所述，D正确。 故选：D。 【点评】本题考查了电路的动态分析，涉及到滑动变阻器和欧姆定律的应用，分清电路的连接方式和 电表所测的电路元件是关键。 12．（2024•船营区校级二模）酒精测试仪可检测机动车驾驶员是否酒后驾车，如图是它的原理图。图中 酒精气体传感器的电阻随酒精气体浓度的增大而减小，R 为定值电阻。如果测试时电压表示数越大， 0 表明（ ） A．传感器的电阻越大 B．测试到的酒精气体浓度越大 C．测试到的酒精气体浓度越小 D．通过传感器的电流越小 21 第页（共35页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 【分析】酒精气体传感器与定值电阻串联，电压表测的是定值电阻电压，电源电压U一定，电压表示 数变大，由U＝IR知电路电流变大，酒精气体传感器阻值变小，由传感器特点可知酒精浓度大小。 【解答】解： 由图可知，酒精气体传感器与定值电阻串联，电压表测定值电阻R 的电压， 0 因串联电路中各处的电流是相同的，所以，电压表示数越大，由欧姆定律可知电路中的电流I越大， 即通过传感器的电流也越大； 由I＝ 知R传感器 越小，即传感器的电阻越小； 因为酒精气体传感器的电阻随酒精气体浓度的增大而减小，所以测试到的酒精气体浓度越大，故 B正 确，ACD错误。 故选：B。 【点评】解本题的关键是由题干获取酒精气体传感器特性的信息：酒精气体传感器的电阻随酒精气体 浓度的增大而减小。 13．（2024•东区校级模拟）现在绿色环保的纯电动驱动的小汽车越来越普遍，如图是电动汽车“加油门 （脚向下踩）”时的原理图，其中R 是定值电阻，“加油门”时车速仪示数变大，则“加油门”过程 0 中，下列判断正确的是（ ） A．电压表的示数变大 B．电压表的示数与电流表的示数的比值变大 C．整个电路的电功率变大 D．电流表示数变小 【分析】分析电路可知，变阻器和R 串联，电压表测变阻器的电压，电流表测量电路中的电流； 0 （1）当驾驶员踩下“油门”时，根据滑动变阻器接入电路中电阻的变化分析总电阻的变化，根据欧姆 定律分析电路中电流的变化；根据串联电路的分压规律分析电压表示数的变化；根据电压表示数和电 22 第页（共35页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 流表示数分析电压表与电流表示数比值的变化； （2）根据P＝UI判断出电路总功率的变化。 【解答】解：由图知，变阻器和R 串联，电流表测量电路中的电流，电压表测变阻器的电压。 0 ABD．踩下油门的过程中，变阻器接入电路的电阻变小，根据串联电路的分压规律可知，变阻器分担 的电压减小，即电压表示数减小；变阻器的电阻变小，则电路的总电阻变小，根据欧姆定律 可知 电路中电流变大，即电流表示数变大；因电压表示数变小，电流表示数变大，所以电压表的示数与电 流表的示数比值变小，故ABD错误； C．踩下油门的过程中，电路中的电流变大，而电源电压不变，则由 P＝UI可知电路的总功率变大， 故C正确。 故选：C。 【点评】本题考查了电路的动态分析、欧姆定律的应用、电功率计算公式的应用，属于基础题。 14．（2024•安徽三模）如图所示电路，电源电压保持不变。闭合开关S，各电表示数均不为零。将滑动 变阻器的滑片P向左移动的过程中（ ） A．电压表V 示数变小 2 B．电流表A示数不变 C．电压表V 示数与电流表A示数的比值变小 1 D．电压表V 示数与电流表A示数的乘积变大 2 【分析】由电路图可知，闭合开关S，R 与R 串联，电压表V 测R 两端的电压，电压表V 测电源两 1 2 1 1 2 端的电压，电流表A测电路中的电流。 （1）根据电源电压保持不变可知滑片移动时电压表V 的示数变化； 2 （2）根据滑动变阻器的滑片P向右移动的过程中得出电路中总电阻的变化，根据欧姆定律得出电流表 A的示数变化； （3）根据欧姆定律结合R 的阻值判断电压表V 示数与电流表A示数的比值变化； 1 1 （4）根据两表的示数变化情况判断电压表V 示数与电流表A示数的积变化。 2 【解答】解：A．由电路图可知，闭合开关S，R 与R 串联，电压表V 测R 两端的电压，电压表V 1 2 1 1 2 23 第页（共35页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 测电源两端的电压，由于电源电压保持不变，故V 的示数不变，故A不符合题意； 2 B．将滑动变阻器的滑片P由右端向左移动的过程中，滑动变阻器接入电路中的电阻变小，电路的总 电阻变小，由 可知，电路中的电流变大，即电流表A的示数变大，故B不符合题意； C．根据欧姆定律知，电压表V 示数与电流表A示数的比值为R 的阻值，由于R 是定值电阻，则电 1 1 1 压表V 示数与电流表A示数的比值不变，故C不符合题意； 1 D．由于电压表V 示数不变，电流表A示数变大，所以，电压表V 示数与电流表A示数的乘积变 2 2 大，故D符合题意。 故选：D。 【点评】本题考查了电路的动态分析，涉及到串联电路的特点、欧姆定律的应用等，正确判断各表的 测量对象是关键。 二．多选题（共8小题） （多选）15．（2024•项城市模拟）如图所示，当滑动变阻器的滑片P从最右端向最左端移动时，关于电 压表、电流表的示数以及灯泡亮度的变化，下列说法中正确的是（ ） A．电压表的示数变小、电流表的示数不变 B．电压表的示数变小，电流表的示数变大 C．电压表的示数与电流表的示数之比不变，灯泡变暗 D．电压表的示数与电流表的示数之比变小，灯泡变亮 【分析】（1）由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流，电压表测滑动变阻器 两端的电压。根据滑片的移动可知滑动变阻器接入电路中的电阻变化，根据欧姆定律可知电路中电流 的变化； 由串联电路的分压原理判断出滑动变阻器两端电压的变化，即电压表示数的变化； （2）根据串联电路的电压规律判断灯泡两端的电压变化，根据P＝UI可知灯泡实际功率的变化，进一 步根据灯泡的亮暗取决于实际功率的大小确定灯泡亮暗的变化； 根据电流表、电压表示数的变化情况可知电压表与电流表示数之比的变化。 【解答】解：AB．由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流，电压表测滑动变 阻器两端的电压。滑片从最右端向最左端移动时，变阻器接入电路中电阻变小，电路总电阻变小，由 24 第页（共35页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 欧姆定律可知，电路中的电流变大，即电流表的示数变大； 由串联电路的分压原理可知滑动变阻器两端的电压变小，即电压表的示数变小，故A错误，B正确； CD．根据串联电路的电压规律可知，灯泡两端的电压变大，由P＝UI可知，灯泡的实际功率变大，则 灯泡变亮； 电压表的示数变小、电流表的示数变大，故电压表的示数与电流表的示数之比变小，故C错误，D正 确。 故选BD。 【点评】本题考查了电路的动态分析，涉及到滑动变阻器和欧姆定律、电功率公式的应用，难度较 大。 （多选）16．（2024•浑南区校级开学）如图所示，电源电压和电灯L的电阻均保持不变，当开关S闭合 后，在变阻器滑片P从中点向下滑动的过程中，下列说法正确的是（ ） A．电压表的示数不变 B．电灯L的亮度变暗 C．电流表A 的示数变小 D．电流表A 的示数不变 2 2 【分析】根据电路图可知，灯泡与滑动变阻器并联，电压表测量电源电压，电流表A 测量干路电流， 1 A 测量通过滑动变阻器的电流；根据并联电路电流、电压特点和欧姆定律分析滑片P从中点向下滑动 2 的过程中电流表示数的变化。 【解答】解：根据电路图可知，灯泡与滑动变阻器并联，电压表测量电源电压，电流表A 测量干路电 1 流，A 测量通过滑动变阻器的电流； 2 A、因为电压表测的是电源电压，且电源电压不变，所以电压表示数不变，故A正确； BCD、当滑片从中点向下滑动时，滑动变阻器接入电路的阻值变大，根据I＝ 可知，通过滑动变阻器 的电流变小，而电流表A 与滑动变阻器串联，故电流表A 的示数变小；又因为灯泡两端的电压和电 2 2 阻均不变，所以通过灯泡的电流不变，灯泡的亮暗不变，故BD错误、C正确。 故选：AC。 【点评】本题考查的是由滑动变阻器引起的变化电路的分析，分析的前提是先搞清楚电路的连接情 况，然后再根据欧姆定律进行判断。 25 第页（共35页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 （多选）17．（2024•秀峰区校级一模）图甲是卫生间内的湿度检测仪的简化电路图，电源电压不变，电 阻R 是定值电阻，R是湿度传感器，其阻值与周围空气湿度 的关系如图乙所示。当卫生间在使用喷 1 头淋浴时，下列说法正确的是（ ） β A．R的电阻增大 B．电流表A 的示数增大 1 C．电流表A 的示数减小 D．电压表的示数不改变 2 【分析】由图甲可知，闭合开关，定值电阻R 与湿度传感器R并联，电压表测电源电压，电流表 A 1 1 测量通过R的电流，电流表A 测量干路中的电流。 2 （1）在使用喷头淋浴时，周围空气湿度增大，由图乙可知R的阻值变化； （2）由于电源电压不变，所以电压表示数不变；由于并联电路各支路两端电压相等，且等于电源电 压，所以在使用喷头淋浴时，R和R 两端的电压不变，R的阻值减小、R 的阻值不变，由 可知通 1 1 过R和R 的电流变化，根据并联电路的电流规律可知电流表A 的示数变化。 1 2 【解答】解：由图甲可知，闭合开关，定值电阻R 与湿度传感器R并联，电压表测电源电压，电流表 1 A 测量通过R的电流，电流表A 测量干路中的电流。 1 2 A．在使用喷头淋浴时，周围空气湿度增大，由图乙可知R的阻值减小，故A错误； BCD．由于电源电压不变，所以电压表示数不变，故D正确； 由于并联电路各支路两端电压相等，且等于电源电压，所以在使用喷头淋浴时，R和R 两端的电压不 1 变， R的阻值减小、R 的阻值不变，由 可知，通过R的电流增大、通过R 的电流不变，即电流表A 1 1 1 的示数增大，故B正确； 由于并联电路干路中的电流等于各支路中的电流之和，所以通过干路的电流增大，即电流表A 的示数 2 增大，故C错误。 故选：BD。 【点评】本题考查并联电路的特点和欧姆定律的应用，根据图像得出正确信息是关键之一。 26 第页（共35页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 （多选）18．（2023秋•文山州期末）如图所示的电路中，电源电压不变，R 为定值电阻，开关S闭合 1 后，滑动变阻器的滑片向右移动时（ ） A．电流表示数变小，电压表示数变大 B．电流表示数变小，电压表示数变小 C．电压表与电流表示数之比不变 D．电压表与电流表示数之比变大 【分析】由电路图可知，两电阻串联，电压表测R 两端的电压，电流表测电路中的电流； 1 根据滑片的移动确定接入电路电阻的变化，根据欧姆定律确定电路中电流的变化和电压表示数的变 化，根据欧姆定律可知电压表与电流表示数之比的变化。 【解答】解：由电路图可知，两电阻串联，电压表测R 两端的电压，电流表测电路中的电流， 1 当滑片向右移动时，接入电路的电阻变大，电路的总电阻变大， 根据I＝ 可知，电路中的电流变小，即电流表的示数变小； 根据U＝IR可知，R 两端的电压变小，即电压表的示数变小； 1 根据R ＝ 可知，电压表与电流表示数之比不变。 1 故选：BC。 【点评】本题是一道电路动态分析题，分析清楚电路结构是正确解题的关键，分析清楚电路结构后， 应用串联电路特点与欧姆定律可以解题。 （多选）19．（2024•卧龙区校级三模）如图所示的电路中，电源两端的电压保持不变。闭合开关S后， 滑动变阻器的滑片P向左移动，下列说法中正确的是（ ） A．电流表A 的示数变大，电压表V的示数不变 1 27 第页（共35页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 B．电流表A 的示数变大，电压表V的示数不变 2 C．电流表A 与电流表A 的示数之差不变 2 1 D．电压表V的示数与电流表A 的示数比值不变 1 【分析】由电路图可知，闭合开关S，R 与R 并联，电流表A 测R 的电流，电流表A 测干路的电 1 2 1 2 2 流，电压表测电源电压。滑动变阻器的滑片 P向左移动，R 接入电路的阻值变小，根据欧姆定律可 1 知，通过R 的电流变化；根据并联电路的特点可知通过 R 的电流变化，即电流表A 的示数变化；根 1 2 1 据并联电路的电流特点可知干路中的电流变化，即电流表A 的示数变化；进一步可知两电流表示数之 2 差的变化、电压表V的示数与电流表A 的示数比值的变化。 1 【解答】解：由电路图可知，闭合开关S，R 与R 并联，电流表A 测R 的电流，电流表A 测干路的 1 2 1 2 2 电流，电压表测电源电压。由于电源电压保持不变，所以滑片移动时，电压表的示数不变； 滑动变阻器的滑片P向左移动，R 接入电路的阻值变小，根据欧姆定律可知，通过R 的电流变大， 1 1 并联电路各支路互不影响，故通过R 的电流不变，即电流表A 的示数不变； 2 1 并联电路干路中的电流等于各支路中的电流之和，故干路中的电流变大，即电流A 的示数变大， 2 所以电流表A 与电流表A 的示数之差变大，电压表V的示数与电流表A 的示数比值不变， 2 1 1 综上可知，AC错误、BD正确。 故选：BD。 【点评】本题考查动态电路分析，明确电路的连接方式和电流表的测量对象是关键。 （多选）20．（2023秋•衡山县月考）如图所示的电路中，电源电压恒定不变，当电键K闭合时（ ） A．电压表示数变小 B．电流表示数不变 C．电压表示数不变 D．电流表示数变小 【分析】由图可知，当电键K断开时，电路中只有灯泡L工作，电流表测通过灯泡的电流，电压表测 电源电压； 当电键K闭合时，灯泡L与电阻R并联，电流表仍然测通过灯泡的电流，电压表仍然测电源电压； 根据电源电压不变可知电键K闭合时电压表示数的变化；根据并联电路中各支路独立工作、互不影响 可知电键K闭合时通过灯泡电流的变化（即电流表示数的变化）。 【解答】解： 由图可知，当电键K断开时，电路中只有灯泡L工作，电流表测通过灯泡的电流，电压表测电源电 28 第页（共35页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 压； 当电键K闭合时，灯泡L与电阻R并联，电流表仍然测通过灯泡的电流，电压表仍然测电源电压； 因电源电压恒定不变，所以，当电键K闭合时，电压表的示数不变，故A错误，C正确； 因并联电路中各支路独立工作、互不影响，所以，当电键K闭合时，通过灯泡的电流不变，即电流表 示数不变，故B正确，D错误。 故选：BC。 【点评】本题考查了动态电路的分析，利用好并联电路中各支路独立工作、互不影响是关键。 （多选）21．（2024•齐齐哈尔一模）货车超限超载运输对公路交通安全危害极大，高速公路入口设有公 路超限超载检测站。如图是某检测站的升降检测设备的工作原理图，其中电源电压 U恒定不变，R 是 1 定值电阻、R 是压敏电阻。当S闭合，升降机的托盘上水平放置的检测物越重，压力表示数越大。下 2 列说法正确的是（ ） A．压力表实际是电流表 B．压敏电阻的阻值随压力增加而减小 C．托盘上水平放置的检测物越重，通过R 的电流越大 2 D．检测物被取走后，电路消耗的总功率最小 【分析】由图可知，该电路为串联电路，电阻R 和R 电阻串联在电路中，压力表与R 并联； 1 2 1 （1）根据压力表的连接方式判定压力表的种类； （2）托盘上水平放置的检测物越重，压力表示数变大，根据I＝ 和串联电路的特点可知通过R 的电 2 流变化，利用欧姆定律判定电路中总阻值的变化，然后判断R 的阻值的变化，据此可知检测物越重时 2 压敏电阻的阻值的变化； （3）检测物被取走时，根据电阻的变化判定电路中电流的变化，利用P＝UI判断电路消耗的总功率变 化。 【解答】解：由图可知，该电路为串联电路，电阻R 和R 电阻串联在电路中，压力表与R 并联； 1 2 1 A、压力表与R 并联，所以压力表由电压表改装而成，故A错误； 1 29 第页（共35页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 BC、托盘上水平放置的检测物越重，压力表示数越大，根据I＝ 可知，电路中的电流变大，则通过 R 的电流变大，电路中的总电阻变小，根据串联电路的电阻特点可知，R 的阻值变小，所以，压敏电 2 2 阻的阻值随压力增加而减小，故BC正确； D、若将检测物取走，压力最小，R 的阻值最大，根据串联电路的电阻关系可知，此时总电阻最大， 2 根据欧姆定律可知，电路中的电流最小，根据P＝UI可知总功率最小，故D正确。 故选：BCD。 【点评】本题考查了电路的动态分析、物体的受力分析、欧姆定律和电功率公式的应用，难度不大。 （多选）22．（2023秋•彰武县期末）如图所示电路，闭合开关，将滑动变阻器的滑片从中点向左滑动。 下列说法正确的是（ ） A．电流表A 的示数变小 1 B．电压表V的示数变大 C．电流表A 与电流表A 示数的差不变 1 2 D．电压表V与电流表A 示数的比值变小 2 【分析】由电路图可知，两电阻并联，电压表V测电源的电压，电流表A 测干路电流，电流表A 测 1 2 滑动变阻器支路的电流，根据电源的电压可知电压表示数的变化，根据并联电路中各支路独立工作、 互不影响可知通过定值电阻的电流不变，根据滑片的移动确定接入电路中电阻的变化，根据欧姆定律 可知该支路电流的变化，根据并联电路的电流特点可知干路电流的变化和电流表A 与电流表A 示数 1 2 差值的变化；根据电压表V与电流表A 的示数变化分析电压表V与电流表A 的示数之比的变化。 2 2 【解答】解：由电路图可知，两电阻并联，电压表V测电源的电压，电流表A 测干路电流，电流表 1 A 测滑动变阻器支路的电流； 2 电源的电压保持不变，移动滑片时，电压表V的示数不变，故B错误； 并联电路中各支路独立工作、互不影响，移动滑片时，通过定值电阻的电流不变； 将滑动变阻器的滑片由中点向左移动过程中，接入电路中的电阻变大，根据 I＝ 可知，该支路的电流 变小，即电流表A 的示数变小； 2 30 第页（共35页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 并联电路中干路电流等于各支路电流之和，干路电流变小，即电流表A 的示数变小，故A正确； 1 电流表A 与电流表A 示数的差等于通过定值电阻的电流，则电流表A 与电流表A 示数的差值不变， 1 2 1 2 故C正确； 电压表的示数不变，电流表A 的示数变小，电压表V与电流表A 示数的比值变大，故D错误。 2 2 故选：AC。 【点评】本题是一道闭合电路的动态分析题，分析清楚电路结构、掌握滑动变阻器的用法、熟练应用 欧姆定律、并联电路特点是正确解题的前提与关键。 三．填空题（共7小题） 23．（2024•武侯区校级开学）如图所示，电源电压保持不变，闭合开关 S，滑动变阻器滑片P由图示位 置向右滑动时，电压表V示数 不变 ，小灯泡L亮度 不变 。 【分析】分析清楚图示电路结构，根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，然 后应用并联电路特点与欧姆定律分析答题； 根据并联不相互影响判断出通过灯泡L电流的变化，进而判断出小灯泡L亮度的变化。 【解答】解：由电路图可知，灯泡L和滑动变阻器并联，电流表 A 测滑动变阻器R的电流，电流表 1 A 测干路电流，电压表测量电源电压。 2 电源电压不变，所以滑片向右移动过程，电压表V的示数不变； 根据并联电路各支路工作互不影响可知，通过灯泡L的电流不变，小灯泡L亮度不变。 故答案为：不变；不变。 【点评】本题考查了判断电表示数变化情况，分析清楚电路结构是正确解题的前提与关键。 24．（2023秋•凉州区校级期末）如图所示，电源电压不变，当开关闭合，滑动变阻器的滑片P向右移动 时，电流表示数 变小 ，灯泡的亮度 不变 。（两空均选填“变大”“变小”或“不变”） 【分析】由电路图可知，灯泡与滑动变阻器并联接入电路中，电流表测量通过滑动变阻器的电流，电 31 第页（共35页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 压表测量电源的电压；根据滑片的移动方向判定滑动变阻器接入电路中电阻的变化，根据欧姆定律分 析通过滑动变阻器电流的变化和电流表示数的变化；根据并联电路的特点分析灯泡亮度的变化。 【解答】解：由电路图可知，灯泡与滑动变阻器并联接入电路中，电流表测量通过滑动变阻器的电 流，电压表测量电源的电压； 当开关闭合，滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，滑动变阻器两端的 电压不变，根据欧姆定律可知，通过滑动变阻器的电流变小，电流表示数变小； 由于并联电路各支路互不影响，所以移动滑片时，灯泡的亮度不变。 故答案为：变小；不变。 【点评】本题考查了电路的动态分析、欧姆定律的应用、并联电路的特点，属于基础题。 25．（2024•澄海区校级三模）如图所示，电源电压保持不变，只闭合开关 S时，灯泡L 正常发光；再闭 1 合开关S 时，电流表的示数 变大 ，通过灯泡L 的电流 不变 ，灯泡L 的亮度 不变 。 1 1 1 （均选填“变大”“变小”或“不变”） 【分析】由闭合开关时电阻的变化可以求出电流的变化，由功率判断灯泡的亮度的变化。 【解答】解：只闭合开关S时，电路为L 的简单电路，电流表测通过L 的电流；再闭合开关S 时， 1 1 1 灯泡L 与L 并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以，再闭合开关 1 2 S 时，灯泡L 两端的电压和通过的电流不变，实际功率不变，灯泡的亮暗不变。 1 1 因并联电路中干路电流等于各支路电流之和，所以，再闭合开关 S 时，干路电流变大，即电流表的示 1 数变大。 故答案为：变大；不变；不变。 【点评】电路中并上电阻后总电阻会减小，总电阻总小于并联电路中的任一电阻。这一点对动态分析 的题目非常有帮助。 26．（2024•中山市开学）如图所示的是某地下停车场烟雾报警器的简化原理图。电源电压保持不变，R 0 为定值电阻，光敏电阻的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开 始报警。当有烟雾遮挡射向光敏电阻的激光时，电压表示数 增大 ，电流表示数 减小 （前两 空选填“增大”“减小”或“不变”）：要使报警器在浓度更低的烟雾下报警，R 应选用 更大 0 （选填“更大”或“更小”）阻值的电阻。 32 第页（共35页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 【分析】由电路图可知，光敏电阻R和定值电阻R 串联，电压表测R两端的电压，电流表测电路中的 0 电流；根据题意得出减弱光敏电阻的光照强度（有烟雾遮挡射向光敏电阻）时电阻的变化，根据欧姆 定律可知电路中电流和R 两端的电压变化，根据串联电路的电压特点可知R两端的电压变化； 0 要使报警器在浓度更低的烟雾下报警，说明当电路中电流增大到某一数值时报警器开始报警，由欧姆 定律可知电路中的电阻必须减小到某一数值，据此可知R 的阻值变化。 0 【解答】解：由电路图可知，光敏电阻R和定值电阻R 串联，电压表测R两端的电压，电流表测电路 0 中的电流； 因为有烟雾遮挡射向光敏电阻时光敏电阻的光照强度将减弱，而光敏电阻的阻值随光照强度的减弱而 增大，所以，闭合开关，有烟雾遮挡射向光敏电阻时，光敏电阻 R的阻值变大，根据串联分压规律 知，R分得的电压增大，由 可知，电路中的电流减小， 要使报警器在浓度更低的烟雾下报警，说明光照强度增强，则光敏电阻的阻值减小，由欧姆定律可 知，电路中的电流变大；如果要保持报警器的工作电流不变，由欧姆定律可知，应增大R 的阻值使电 0 路中的电流减小，这样才能在浓度更低的烟雾下及时报警。 故答案为：增大；减小；更大。 【点评】本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，利用好“光敏电阻 的阻值随光照强度的增大而减小”是解决本题的关键。 27．（2024•廉江市一模）如图是汽车油量表的工作原理图，其中的油量表是用电流表改装的，当油箱中 的油面下降时，变阻器R 连入的阻值 变大 ，油量表的示数 变小 （均选填“变大”“变 1 小”或“不变”），若油量表是用电压表改装，应与 R （选填“R ”或“R ”）并联，实现油量 0 0 1 增多，油量表示数变大。 33 第页（共35页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 【分析】当油箱中油面下降时，从杠杆的偏转确定滑动变阻器的变化，再利用欧姆定律进行分析判断 电路中电流的变化； 根据油面下降时判断变阻器连入阻值变化，由串联电路的分压原理判断两电阻的电压变化，从而判断 电压表的连接。 【解答】解：由图知，R 和滑动变阻器R 串联，油量表串联接入电路中，为电流； 0 1 当油箱中油面下降时，滑片向上滑动，变阻器连入电路的长度变大，阻值变大，电路中总电阻变大， 电源电压一定，由欧姆定律可知电路中电流变小，油量表示数变小； 当油箱中油面上升时，滑动变阻器连入电路的阻值变小，由串联电路的分压原理知，滑动变阻器分得 电压变小，R 分得电压变小，根据串联电路的电压规律可知，定值电阻分担的电压变大，若油量表是 1 用电压表改装，应与R 并联，实现油量增多，油量表示数变大。 0 故答案为：变大；变小；R 。 0 【点评】本题主要考查串联电路特点和欧姆定律的应用，要掌握好滑动变阻器的变阻原理：通过改变 连入电阻丝的长度，改变阻值的大小，从而改变电路中的电流。 28．（2024•香坊区校级开学）如图所示，闭合开关，导线夹 M在铅笔芯上向右移动，电流表的示数 变小 （选填“变大”“变小”或“不变”）。若要测量铅笔芯的电阻，需补充的仪表是 电压表 。 【分析】由图可知，闭合开关，小灯泡与铅笔芯串联，电流表测电路中的电流，导线夹 M在铅笔芯上 向右移动时，铅笔芯接入电路阻值变大，电路的总电阻变大，根据欧姆定律可知电路中的电流变化； 根据欧姆定律可知，要测量铅笔芯的电阻，还需测出铅笔芯两端的电压，即应补充一个电压表。 【解答】解：由图可知，闭合开关，小灯泡与铅笔芯串联，电流表测电路中的电流。导线夹 M在铅笔 芯上向右移动时，铅笔芯接入电路阻值变大，电路的总电阻变大，根据欧姆定律可知电路中的电流变 小，即电流表的示数变小； 要测量铅笔芯的电阻，由欧姆定律的变形式R＝ 可知，还需测出铅笔芯两端的电压，故需补充的仪 表是电压表。 故答案为：变小；电压表。 34 第页（共35页） 学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载 【点评】本题考查串联电路的特点、欧姆定律的应用，难度不大。 29．（2023秋•苏州期末）如图电路，电源电压保持不变，闭合开关 S，将滑动变阻器的滑片P向左移 动，电压表示数 变大 ，电流表示数 变小 。（选填“变小”，“变大”或“不变”） 【分析】由电路图可知：滑动变阻器R 与定值电阻R 串联，电压表测R 两端的电压，电流表测电路 1 2 1 中的电流；由滑片的移动可知滑动变阻器接入电阻的变化；由欧姆定律可知电路中电流的变化和R 两 2 端的电压变化，根据串联电路的电压特点可知电压表示数的变化。 【解答】解：将滑动变阻器的滑片P向左移动时，滑动变阻器接入电路的电阻变大，电路的总电阻变 大， 根据I＝ 可知，电路中的电流变小，即电流表的示数变小； 根据U＝IR可知，R 两端的电压变小， 2 因串联电路的总电压等于各分电压之和， 所以R 两端的电压变大，即电压表的示数变大。 1 故答案为：变大；变小。 【点评】本题关键在于理解电压表的作用，当电压表的并联部分不容易确定时，可以以电压表与电路 的两个节点将电路分成两部分，电压表测量部分为不含电源的那部分电路。 声明：试题解析 35 第页（共35页） 学科网（北京）股份有限公司
