专题十五 电流和电路
15.5串并联电路中电流的规律——三年（2021—2023）中考真题分项精
编
一、单选题
1．（2023·湖北恩施·统考中考真题）一间教室安装有10盏规格相同的日光灯，正常工作时，通过门边总
控开关的电流是1.8A。自习时，为节能，关掉讲台的2盏灯，通过总控开关的电流变为（ ）
A．1. 44A B．1. 62A C．1. 8A D．2. 16A
【答案】A
【详解】10盏规格相同的日光灯连接方式为并联，正常工作时，通过门边总控开关的电流是1.8A，则通
过每一盏的电流为0.18A，关掉讲台的2盏灯，还剩8盏，通过总控开关的电流变为
0.18A×8=1.44A
2．（2023·湖北鄂州·统考中考真题）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电
流表A 的示数为0.3A，下列说法正确的是（ ）
1
A．L 与L 串联
1 2
B．开关S只控制L
1
C．L、L 的电流分别是0.3A、0.2A
1 2
D．L、L 的电流分别是0.5A、0.3A
1 2
【答案】C
【详解】AB．由图中可知，电流从电源正极流出后，有两条流经路径，一条经过电流表A、小灯泡L、
1 1
电流表A、开关S回到电源负极，一条经过小灯泡L、电流表A、开关S回到电源负极，故可知L 与L
2 1 2
并联，开关S控制干路，电流表A 测流过L 的电流，电流表A测干路电流，故AB错误；
1 1
CD．由题意可知，干路电流为I=0.5A，流过L 的电流为I=0.3A，故由并联电路的电流规律可得，流过
1 1
L 的电流为
2
I=I-I=0.5A-0.3A=0.2A
2 1
故C正确，D错误。
故选C。

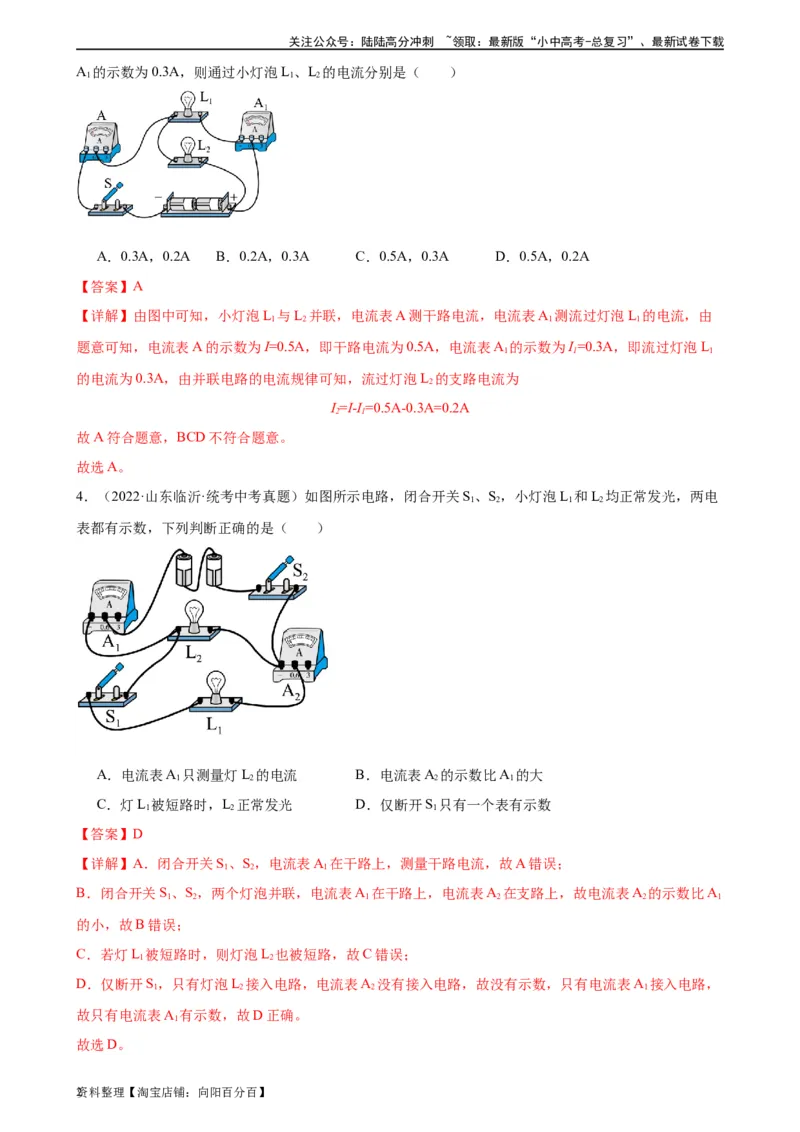

3．（2022·天津·统考中考真题）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表
资1 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A 的示数为0.3A，则通过小灯泡L、L 的电流分别是（ ）
1 1 2
A．0.3A，0.2A B．0.2A，0.3A C．0.5A，0.3A D．0.5A，0.2A
【答案】A
【详解】由图中可知，小灯泡L 与L 并联，电流表A测干路电流，电流表A 测流过灯泡L 的电流，由
1 2 1 1
题意可知，电流表A的示数为I=0.5A，即干路电流为0.5A，电流表A 的示数为I=0.3A，即流过灯泡L
1 1 1
的电流为0.3A，由并联电路的电流规律可知，流过灯泡L 的支路电流为
2
I=I-I=0.5A-0.3A=0.2A
2 1
故A符合题意，BCD不符合题意。
故选A。
4．（2022·山东临沂·统考中考真题）如图所示电路，闭合开关S、S，小灯泡L 和L 均正常发光，两电
1 2 1 2
表都有示数，下列判断正确的是（ ）
A．电流表A 只测量灯L 的电流 B．电流表A 的示数比A 的大
1 2 2 1
C．灯L 被短路时，L 正常发光 D．仅断开S 只有一个表有示数
1 2 1
【答案】D
【详解】A．闭合开关S、S，电流表A 在干路上，测量干路电流，故A错误；
1 2 1
B．闭合开关S、S，两个灯泡并联，电流表A 在干路上，电流表A 在支路上，故电流表A 的示数比A
1 2 1 2 2 1
的小，故B错误；
C．若灯L 被短路时，则灯泡L 也被短路，故C错误；
1 2
D．仅断开S，只有灯泡L 接入电路，电流表A 没有接入电路，故没有示数，只有电流表A 接入电路，
1 2 2 1
故只有电流表A 有示数，故D正确。
1
故选D。
资2 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
二、填空题

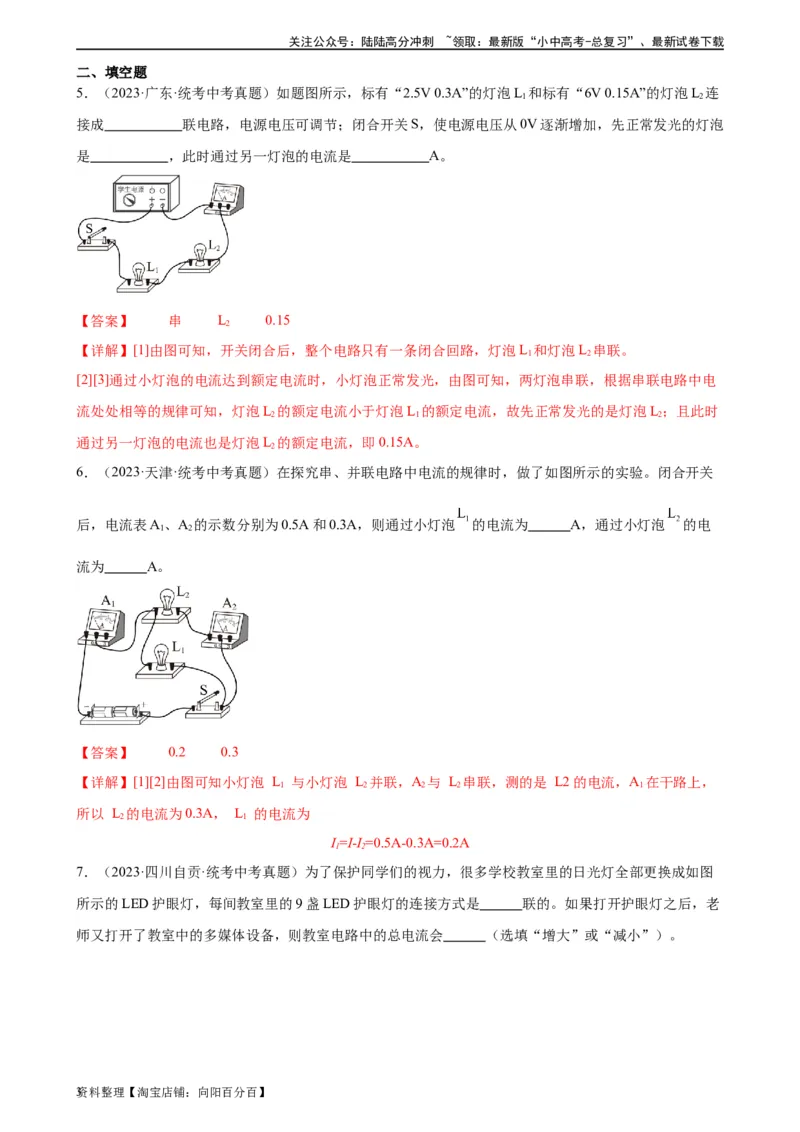

5．（2023·广东·统考中考真题）如题图所示，标有“2.5V 0.3A”的灯泡L 和标有“6V 0.15A”的灯泡L 连
1 2
接成 联电路，电源电压可调节；闭合开关S，使电源电压从0V逐渐增加，先正常发光的灯泡
是 ，此时通过另一灯泡的电流是 A。
【答案】 串 L 0.15
2
【详解】[1]由图可知，开关闭合后，整个电路只有一条闭合回路，灯泡L 和灯泡L 串联。
1 2
[2][3]通过小灯泡的电流达到额定电流时，小灯泡正常发光，由图可知，两灯泡串联，根据串联电路中电
流处处相等的规律可知，灯泡L 的额定电流小于灯泡L 的额定电流，故先正常发光的是灯泡L；且此时
2 1 2
通过另一灯泡的电流也是灯泡L 的额定电流，即0.15A。
2
6．（2023·天津·统考中考真题）在探究串、并联电路中电流的规律时，做了如图所示的实验。闭合开关
后，电流表A、A 的示数分别为0.5A和0.3A，则通过小灯泡 的电流为 A，通过小灯泡 的电
1 2
流为 A。
【答案】 0.2 0.3
【详解】[1][2]由图可知小灯泡 L 与小灯泡 L 并联，A 与 L 串联，测的是 L2的电流，A 在干路上，
1 2 2 2 1
所以 L 的电流为0.3A， L 的电流为
2 1
I=I-I=0.5A-0.3A=0.2A
1 2
7．（2023·四川自贡·统考中考真题）为了保护同学们的视力，很多学校教室里的日光灯全部更换成如图
所示的LED护眼灯，每间教室里的9盏LED护眼灯的连接方式是 联的。如果打开护眼灯之后，老
师又打开了教室中的多媒体设备，则教室电路中的总电流会 （选填“增大”或“减小”）。
资3 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】 并 增大
【详解】[1]如图所示的LED护眼灯，每个教室里的这9盏LED护眼灯是互不影响的，所以它们之间一定
是并联的。
[2]如果打开护眼灯之后，老师又打开了教室中的多媒体设备，护眼灯、多媒体设备是并联，独立工作，
互不影响，多开了多媒体设备，多了一条支路，则教室电路中的总电流会增大。

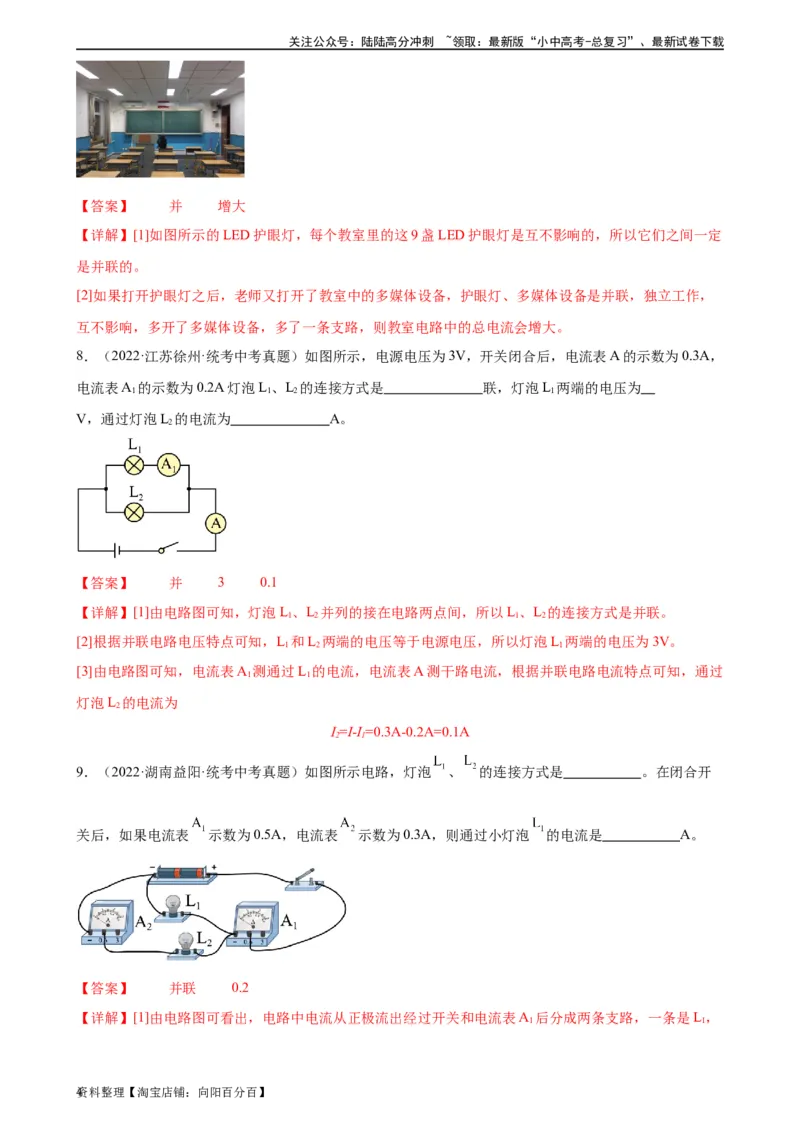

8．（2022·江苏徐州·统考中考真题）如图所示，电源电压为3V，开关闭合后，电流表A的示数为0.3A，
电流表A 的示数为0.2A灯泡L、L 的连接方式是 联，灯泡L 两端的电压为
1 1 2 1
V，通过灯泡L 的电流为 A。
2
【答案】 并 3 0.1
【详解】[1]由电路图可知，灯泡L、L 并列的接在电路两点间，所以L、L 的连接方式是并联。
1 2 1 2
[2]根据并联电路电压特点可知，L 和L 两端的电压等于电源电压，所以灯泡L 两端的电压为3V。
1 2 1
[3]由电路图可知，电流表A 测通过L 的电流，电流表A测干路电流，根据并联电路电流特点可知，通过
1 1
灯泡L 的电流为
2
I=I-I=0.3A-0.2A=0.1A
2 1
9．（2022·湖南益阳·统考中考真题）如图所示电路，灯泡 、 的连接方式是 。在闭合开
关后，如果电流表 示数为0.5A，电流表 示数为0.3A，则通过小灯泡 的电流是 A。
【答案】 并联 0.2
【详解】[1]由电路图可看出，电路中电流从正极流出经过开关和电流表A 后分成两条支路，一条是L，
1 1
资4 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
另一条L 和A，最终一起流回负极，所以灯泡 、 的连接方式是并联。
2 2
[2]由图，电流表A 测干路电流，即I=0.5A；电流表A 测支路L 中的电流，即通过灯L 的电流I=0.3A；
1 2 2 2 2
由并联电路的电流规律得，通过支路L 的电流为
1
I=I- I =0.5A-0.3A=0.2A
1 2
三、简答题

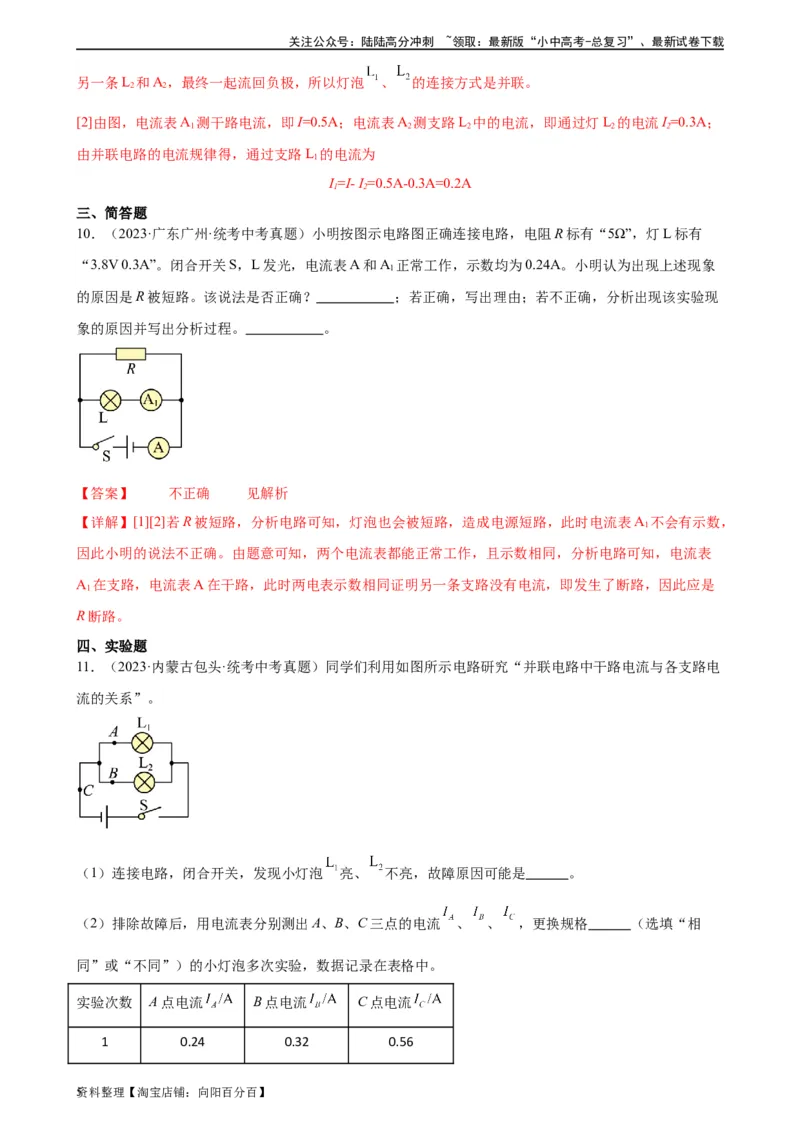

10．（2023·广东广州·统考中考真题）小明按图示电路图正确连接电路，电阻R标有“5Ω”，灯L标有
“3.8V 0.3A”。闭合开关S，L发光，电流表A和A 正常工作，示数均为0.24A。小明认为出现上述现象
1
的原因是R被短路。该说法是否正确？ ；若正确，写出理由；若不正确，分析出现该实验现
象的原因并写出分析过程。 。
【答案】 不正确 见解析
【详解】[1][2]若R被短路，分析电路可知，灯泡也会被短路，造成电源短路，此时电流表A 不会有示数，
1
因此小明的说法不正确。由题意可知，两个电流表都能正常工作，且示数相同，分析电路可知，电流表
A 在支路，电流表A在干路，此时两电表示数相同证明另一条支路没有电流，即发生了断路，因此应是
1
R断路。
四、实验题
11．（2023·内蒙古包头·统考中考真题）同学们利用如图所示电路研究“并联电路中干路电流与各支路电
流的关系”。
（1）连接电路，闭合开关，发现小灯泡 亮、 不亮，故障原因可能是 。
（2）排除故障后，用电流表分别测出A、B、C三点的电流 、 、 ，更换规格 （选填“相
同”或“不同”）的小灯泡多次实验，数据记录在表格中。
实验次数 A点电流 B点电流 C点电流
1 0.24 0.32 0.56
资5 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
2 0.26 0.24 0.50
3 0.20 0.28 0.48
（3）分析数据得出结论： 。
【答案】 断路（或 所在支路断路等） 不同 并联电路中，干路电流等于各支路电流
之和（或 ）
【详解】（1）[1]连接电路，闭合开关，发现小灯泡L 亮，则L 所在支路无故障，L 不亮又不影响L，
1 1 2 1
则说明L 不是短路而是断路，所以故障原因可能是L 断路。
2 2
（2）[2]探究“并联电路中干路电流与各支路电流的关系”的实验中，为了得到普遍规律，应更换不同规
格的小灯泡多次实验。
（3）[3]由表中数据可得
即并联电路中，干路电流等于各支路电流之和。

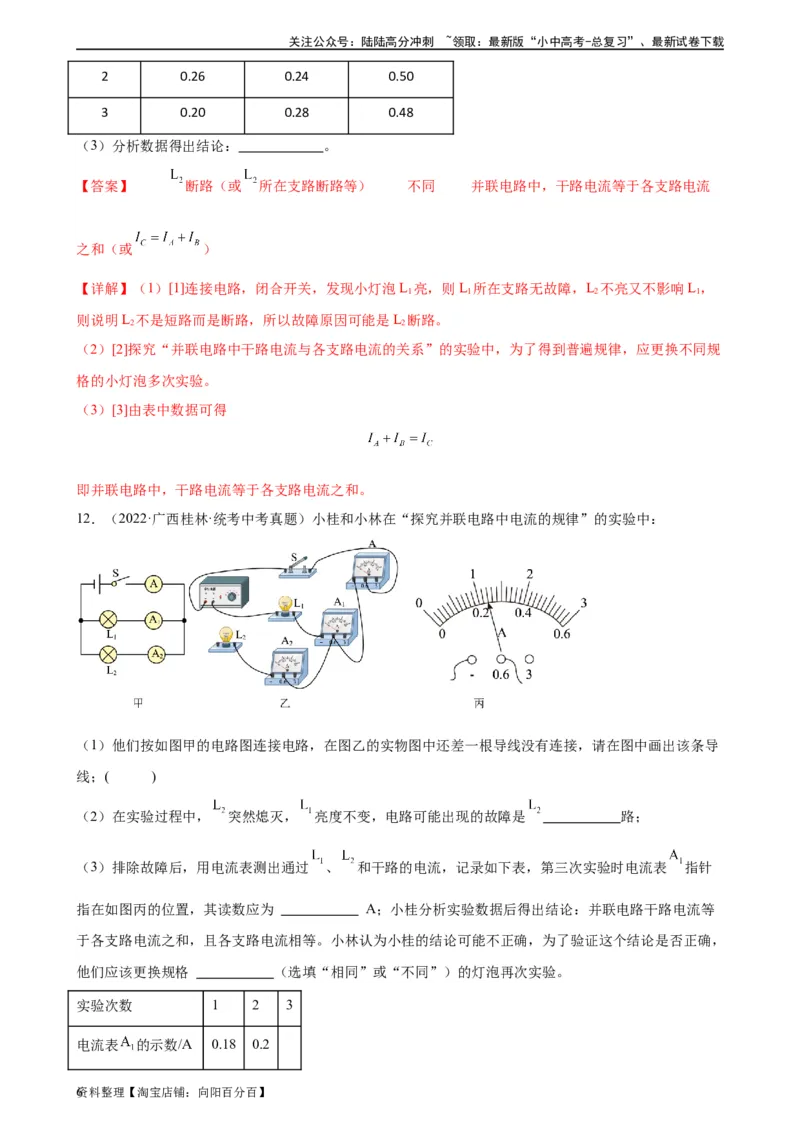

12．（2022·广西桂林·统考中考真题）小桂和小林在“探究并联电路中电流的规律”的实验中：
（1）他们按如图甲的电路图连接电路，在图乙的实物图中还差一根导线没有连接，请在图中画出该条导
线；( )
（2）在实验过程中， 突然熄灭， 亮度不变，电路可能出现的故障是 路；
（3）排除故障后，用电流表测出通过 、 和干路的电流，记录如下表，第三次实验时电流表 指针
指在如图丙的位置，其读数应为 A；小桂分析实验数据后得出结论：并联电路干路电流等
于各支路电流之和，且各支路电流相等。小林认为小桂的结论可能不正确，为了验证这个结论是否正确，
他们应该更换规格 （选填“相同”或“不同”）的灯泡再次实验。
实验次数 1 2 3
电流表 的示数/A 0.18 0.2
资6 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
电流表 的示
0.18 0.2
数/A
电流表 的示数/A 0.36 0.4
（4）本实验要进行多次实验的目的是 。

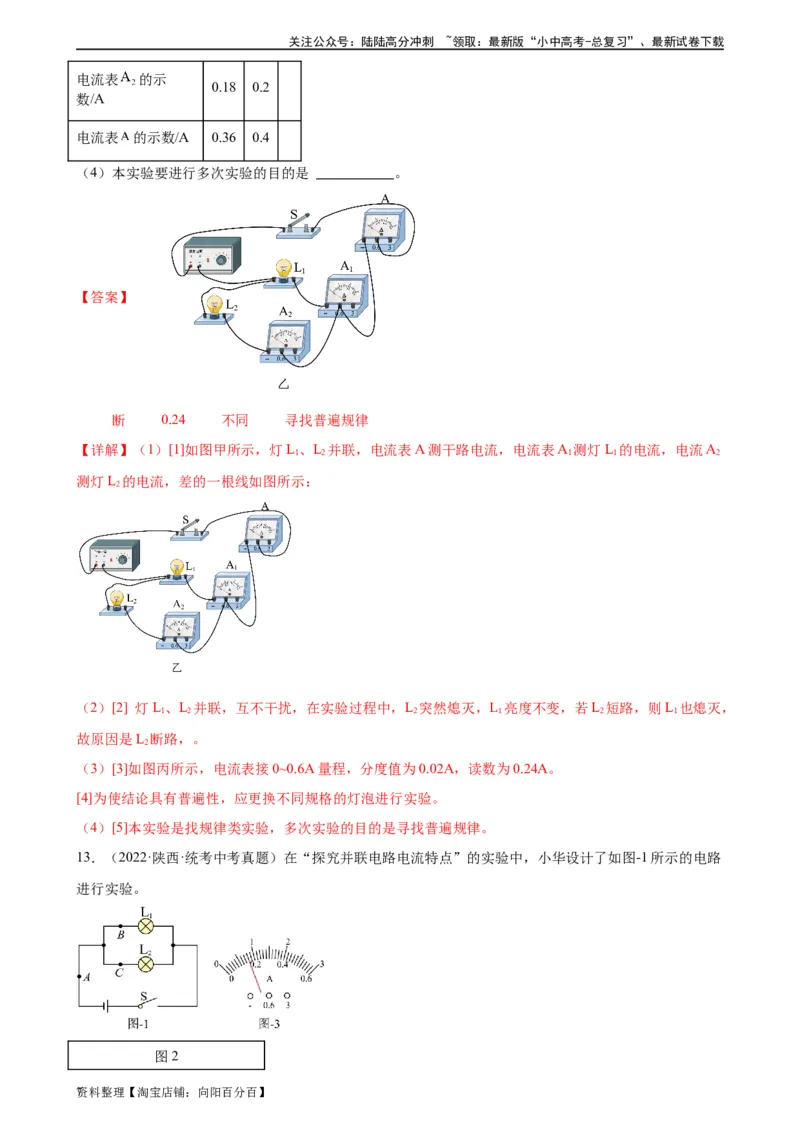

【答案】
断 0.24 不同 寻找普遍规律
【详解】（1）[1]如图甲所示，灯L、L 并联，电流表A测干路电流，电流表A 测灯L 的电流，电流A
1 2 1 1 2
测灯L 的电流，差的一根线如图所示：
2
（2）[2] 灯L、L 并联，互不干扰，在实验过程中，L 突然熄灭，L 亮度不变，若L 短路，则L 也熄灭，
1 2 2 1 2 1
故原因是L 断路，。
2
（3）[3]如图丙所示，电流表接0~0.6A量程，分度值为0.02A，读数为0.24A。
[4]为使结论具有普遍性，应更换不同规格的灯泡进行实验。
（4）[5]本实验是找规律类实验，多次实验的目的是寻找普遍规律。

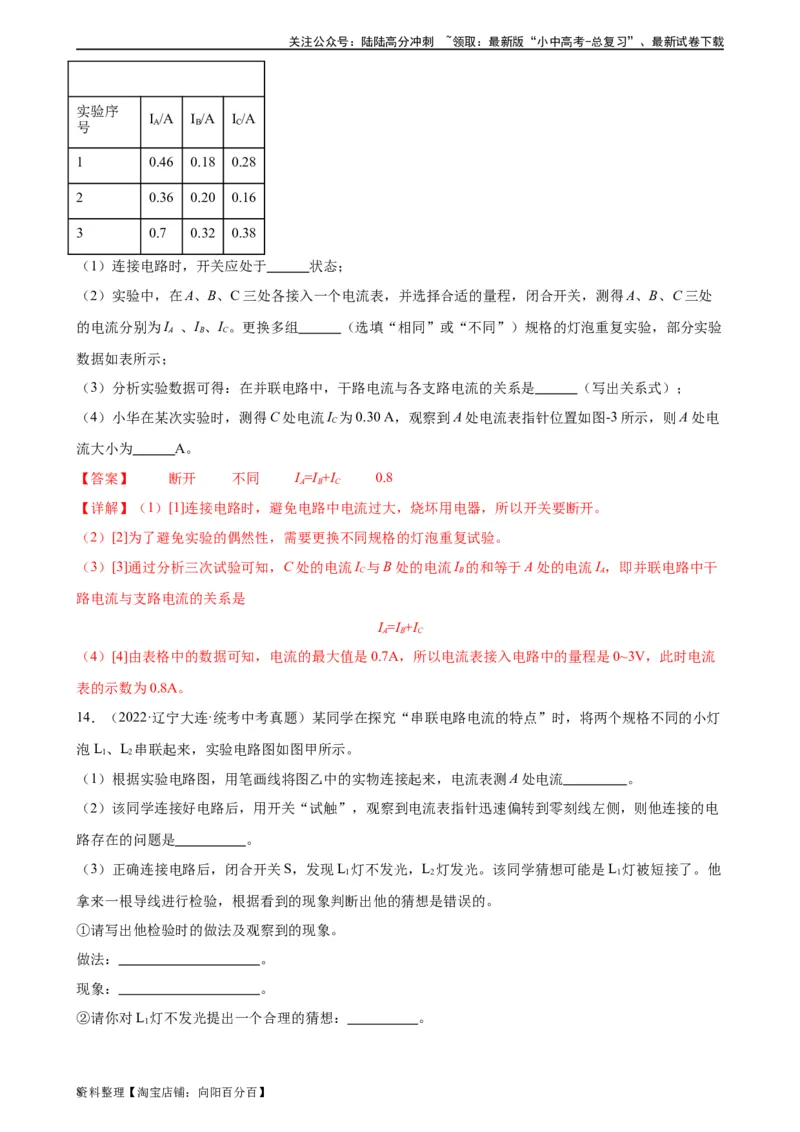

13．（2022·陕西·统考中考真题）在“探究并联电路电流特点”的实验中，小华设计了如图-1所示的电路
进行实验。
图2
资7 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
实验序
I /A I /A I /A
号 A B C
1 0.46 0.18 0.28
2 0.36 0.20 0.16
3 0.7 0.32 0.38
（1）连接电路时，开关应处于 状态；
（2）实验中，在A、B、C三处各接入一个电流表，并选择合适的量程，闭合开关，测得A、B、C三处
的电流分别为I 、I 、I 。更换多组 （选填“相同”或“不同”）规格的灯泡重复实验，部分实验
A B C
数据如表所示；
（3）分析实验数据可得：在并联电路中，干路电流与各支路电流的关系是 （写出关系式）；
（4）小华在某次实验时，测得C处电流I 为0.30 A，观察到A处电流表指针位置如图-3所示，则A处电
C
流大小为 A。
【答案】 断开 不同 I =I +I 0.8
A B C
【详解】（1）[1]连接电路时，避免电路中电流过大，烧坏用电器，所以开关要断开。
（2）[2]为了避免实验的偶然性，需要更换不同规格的灯泡重复试验。
（3）[3]通过分析三次试验可知，C处的电流I 与B处的电流I 的和等于A处的电流I ，即并联电路中干
C B A
路电流与支路电流的关系是
I =I +I
A B C
（4）[4]由表格中的数据可知，电流的最大值是0.7A，所以电流表接入电路中的量程是0~3V，此时电流
表的示数为0.8A。

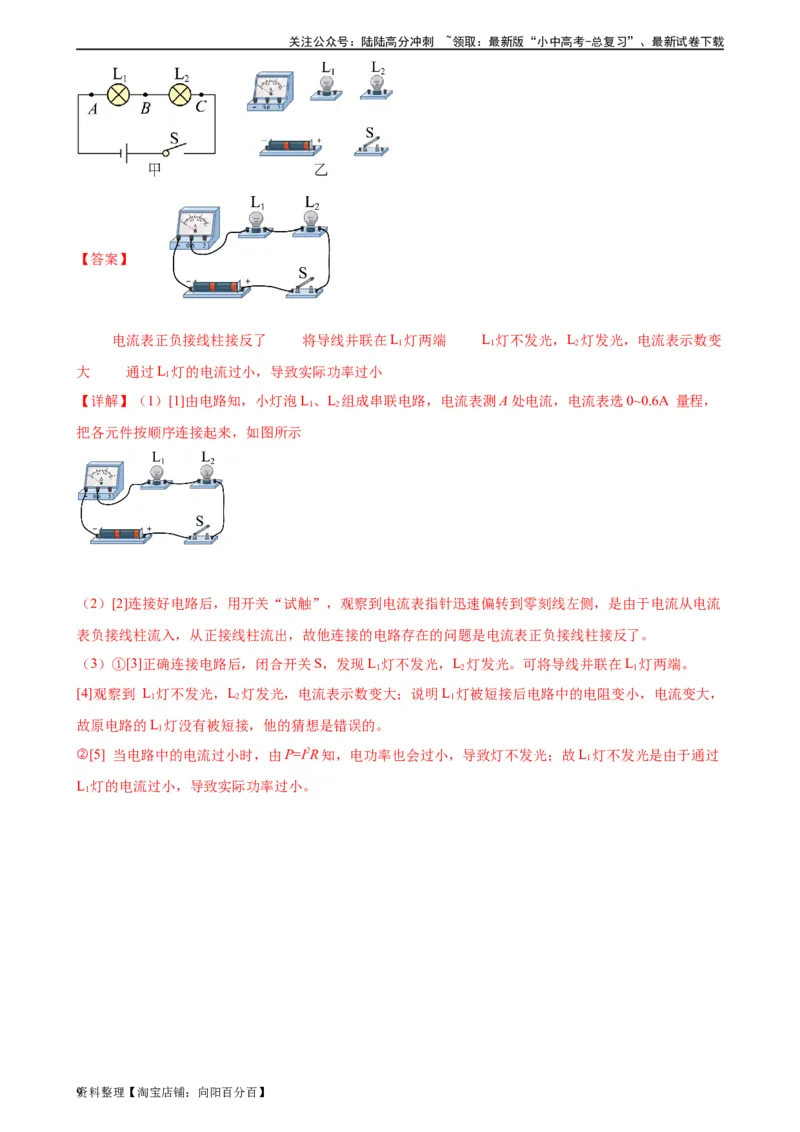

14．（2022·辽宁大连·统考中考真题）某同学在探究“串联电路电流的特点”时，将两个规格不同的小灯
泡L、L 串联起来，实验电路图如图甲所示。
1 2
（1）根据实验电路图，用笔画线将图乙中的实物连接起来，电流表测A处电流 。
（2）该同学连接好电路后，用开关“试触”，观察到电流表指针迅速偏转到零刻线左侧，则他连接的电
路存在的问题是 。
（3）正确连接电路后，闭合开关S，发现L 灯不发光，L 灯发光。该同学猜想可能是L 灯被短接了。他
1 2 1
拿来一根导线进行检验，根据看到的现象判断出他的猜想是错误的。
①请写出他检验时的做法及观察到的现象。
做法： 。
现象： 。
②请你对L 灯不发光提出一个合理的猜想： 。
1
资8 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】
电流表正负接线柱接反了 将导线并联在L 灯两端 L 灯不发光，L 灯发光，电流表示数变
1 1 2
大 通过L 灯的电流过小，导致实际功率过小
1
【详解】（1）[1]由电路知，小灯泡L、L 组成串联电路，电流表测A处电流，电流表选0~0.6A 量程，
1 2
把各元件按顺序连接起来，如图所示
（2）[2]连接好电路后，用开关“试触”，观察到电流表指针迅速偏转到零刻线左侧，是由于电流从电流
表负接线柱流入，从正接线柱流出，故他连接的电路存在的问题是电流表正负接线柱接反了。
（3）①[3]正确连接电路后，闭合开关S，发现L 灯不发光，L 灯发光。可将导线并联在L 灯两端。
1 2 1
[4]观察到 L 灯不发光，L 灯发光，电流表示数变大；说明L 灯被短接后电路中的电阻变小，电流变大，
1 2 1
故原电路的L 灯没有被短接，他的猜想是错误的。
1
②[5] 当电路中的电流过小时，由P=I2R知，电功率也会过小，导致灯不发光；故L 灯不发光是由于通过
1
L 灯的电流过小，导致实际功率过小。
1
