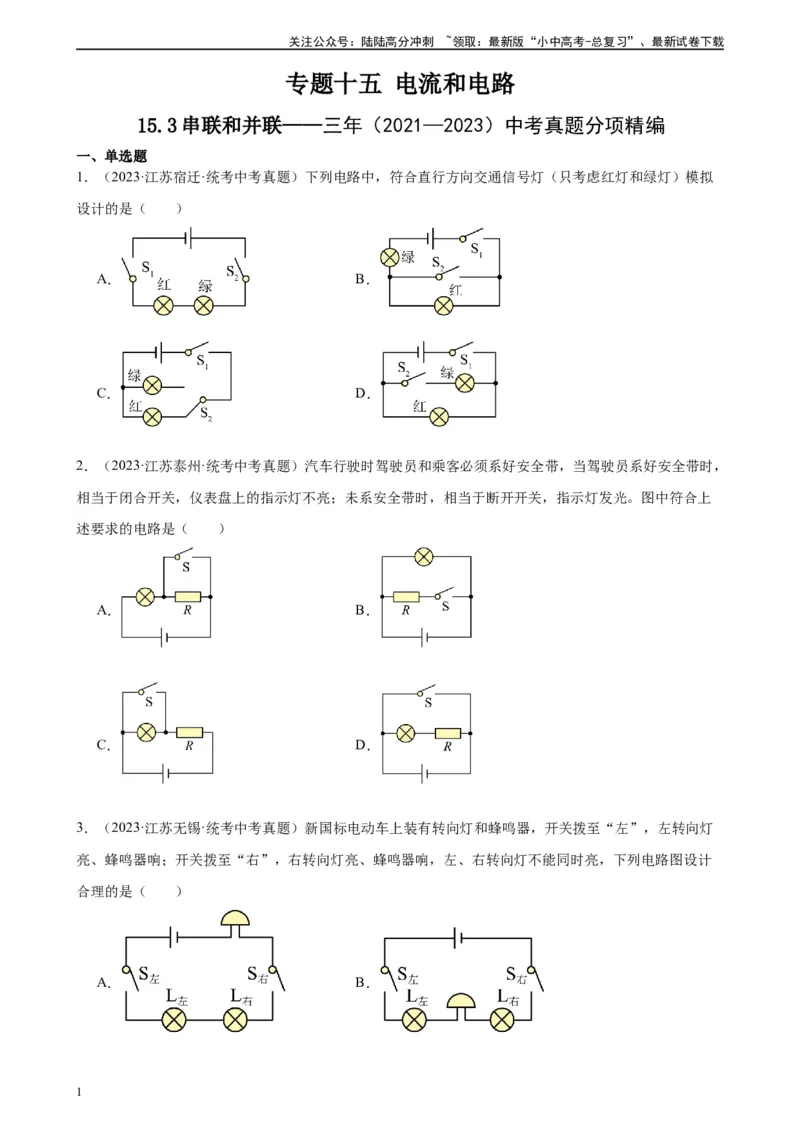

专题十五 电流和电路
15.3串联和并联——三年（2021—2023）中考真题分项精编
一、单选题
1．（2023·江苏宿迁·统考中考真题）下列电路中，符合直行方向交通信号灯（只考虑红灯和绿灯）模拟
设计的是（ ）
A． B．
C． D．
2．（2023·江苏泰州·统考中考真题）汽车行驶时驾驶员和乘客必须系好安全带，当驾驶员系好安全带时，
相当于闭合开关，仪表盘上的指示灯不亮；未系安全带时，相当于断开开关，指示灯发光。图中符合上
述要求的电路是（ ）
A． B．
C． D．
3．（2023·江苏无锡·统考中考真题）新国标电动车上装有转向灯和蜂鸣器，开关拨至“左”，左转向灯
亮、蜂鸣器响；开关拨至“右”，右转向灯亮、蜂鸣器响，左、右转向灯不能同时亮，下列电路图设计
合理的是（ ）
A． B．
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C． D．

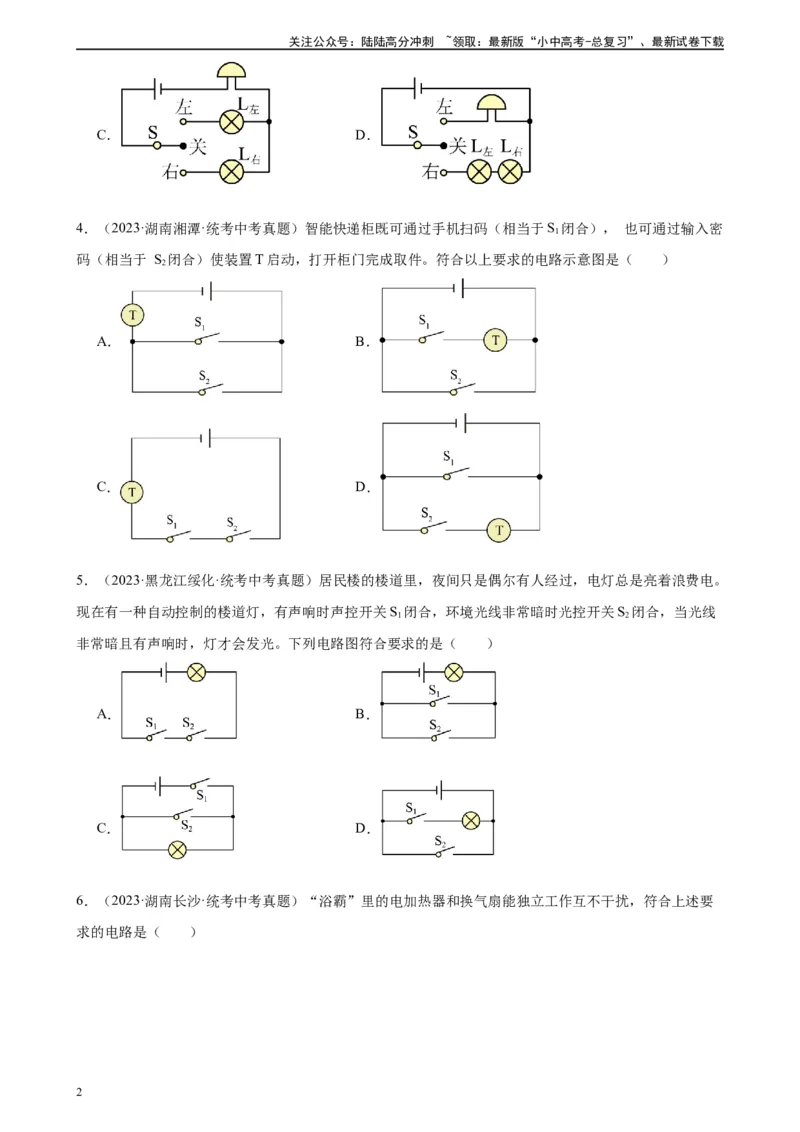

4．（2023·湖南湘潭·统考中考真题）智能快递柜既可通过手机扫码（相当于S 闭合）， 也可通过输入密
1
码（相当于 S 闭合）使装置T启动，打开柜门完成取件。符合以上要求的电路示意图是（ ）
2
A． B．
C． D．
5．（2023·黑龙江绥化·统考中考真题）居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着浪费电。
现在有一种自动控制的楼道灯，有声响时声控开关S 闭合，环境光线非常暗时光控开关S 闭合，当光线
1 2
非常暗且有声响时，灯才会发光。下列电路图符合要求的是（ ）
A． B．
C． D．

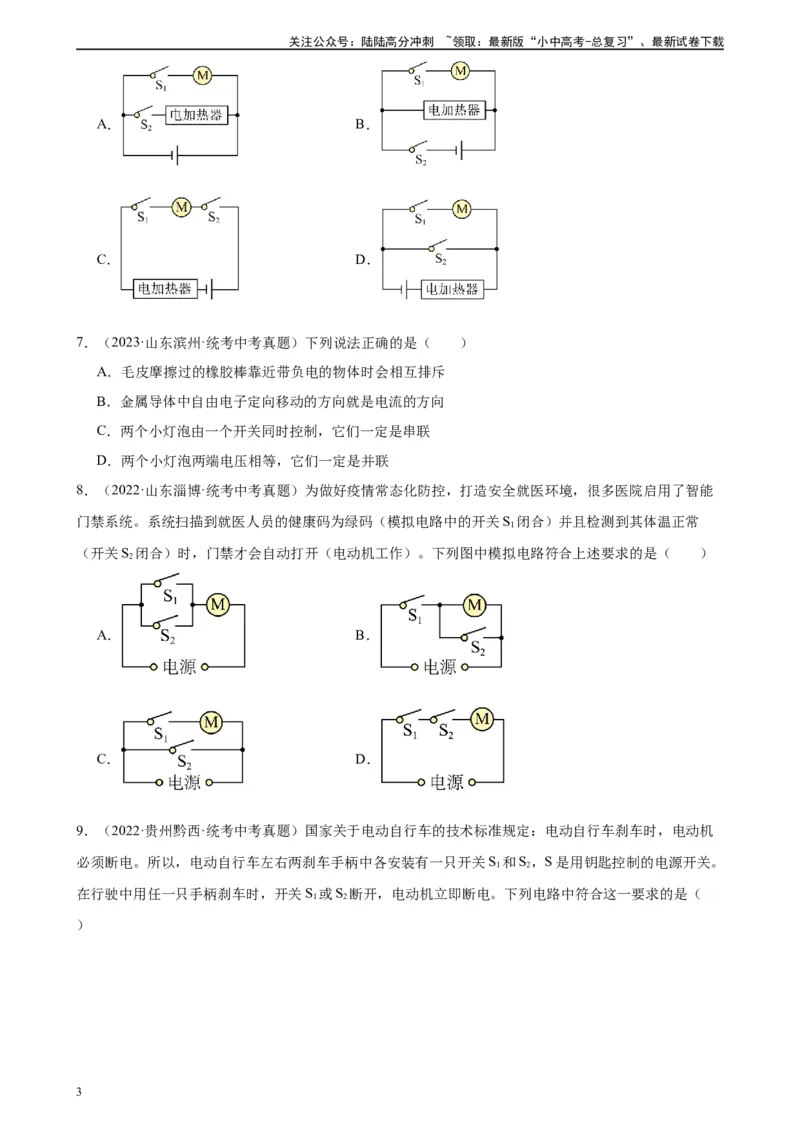

6．（2023·湖南长沙·统考中考真题）“浴霸”里的电加热器和换气扇能独立工作互不干扰，符合上述要
求的电路是（ ）
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A． B．
C． D．
7．（2023·山东滨州·统考中考真题）下列说法正确的是（ ）
A．毛皮摩擦过的橡胶棒靠近带负电的物体时会相互排斥
B．金属导体中自由电子定向移动的方向就是电流的方向
C．两个小灯泡由一个开关同时控制，它们一定是串联
D．两个小灯泡两端电压相等，它们一定是并联
8．（2022·山东淄博·统考中考真题）为做好疫情常态化防控，打造安全就医环境，很多医院启用了智能
门禁系统。系统扫描到就医人员的健康码为绿码（模拟电路中的开关S 闭合）并且检测到其体温正常
1
（开关S 闭合）时，门禁才会自动打开（电动机工作）。下列图中模拟电路符合上述要求的是（ ）
2
A． B．
C． D．
9．（2022·贵州黔西·统考中考真题）国家关于电动自行车的技术标准规定：电动自行车刹车时，电动机
必须断电。所以，电动自行车左右两刹车手柄中各安装有一只开关S 和S，S是用钥匙控制的电源开关。
1 2
在行驶中用任一只手柄刹车时，开关S 或S 断开，电动机立即断电。下列电路中符合这一要求的是（
1 2
）
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A． B．
C． D．
10．（2022·湖南湘潭·统考中考真题）为防控疫情，学校自动门控制系统，只有当两个开关（体温正常S
1
闭合，人脸识别成功S 闭合）都闭合时，电动机才打开闸门，符合以上要求的电路设计图是（ ）
2
A． B．
C． D．
二、填空题

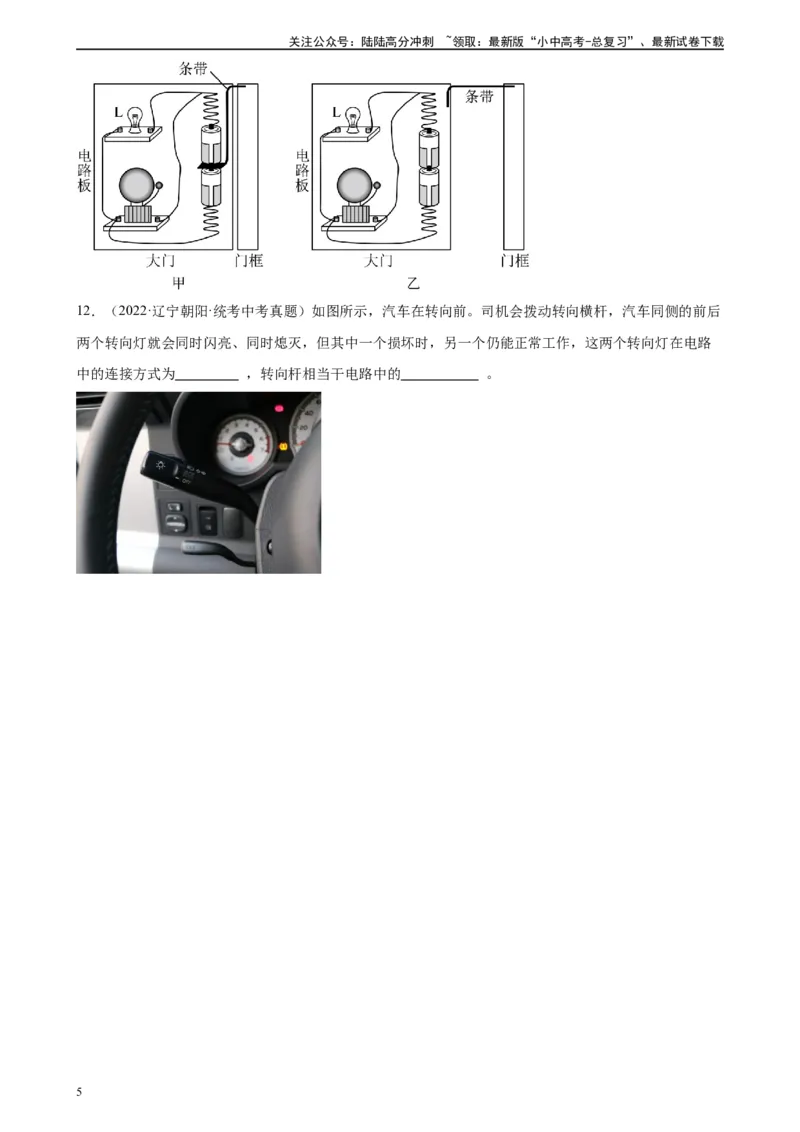

11．（2022·江苏常州·统考中考真题）“新冠”疫情防控要求：来自中高风险地区的人员，需要隔离，为
此综合实践小组自制如图甲所示的开门报警器，电路板固定于大门，条带左端插在两电池之间，右端固
定于门框。如图乙所示，大门一旦被打开，灯亮、电铃响。条带在电路中起到了电路元件 的作
用，具有优异的 （选填“导电”或“绝缘”）性。某次测试发现，把大门打开，电铃响而灯不
亮，故障可能是灯 处发生 。
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
12．（2022·辽宁朝阳·统考中考真题）如图所示，汽车在转向前。司机会拨动转向横杆，汽车同侧的前后
两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时，另一个仍能正常工作，这两个转向灯在电路
中的连接方式为 ，转向杆相当干电路中的 。
