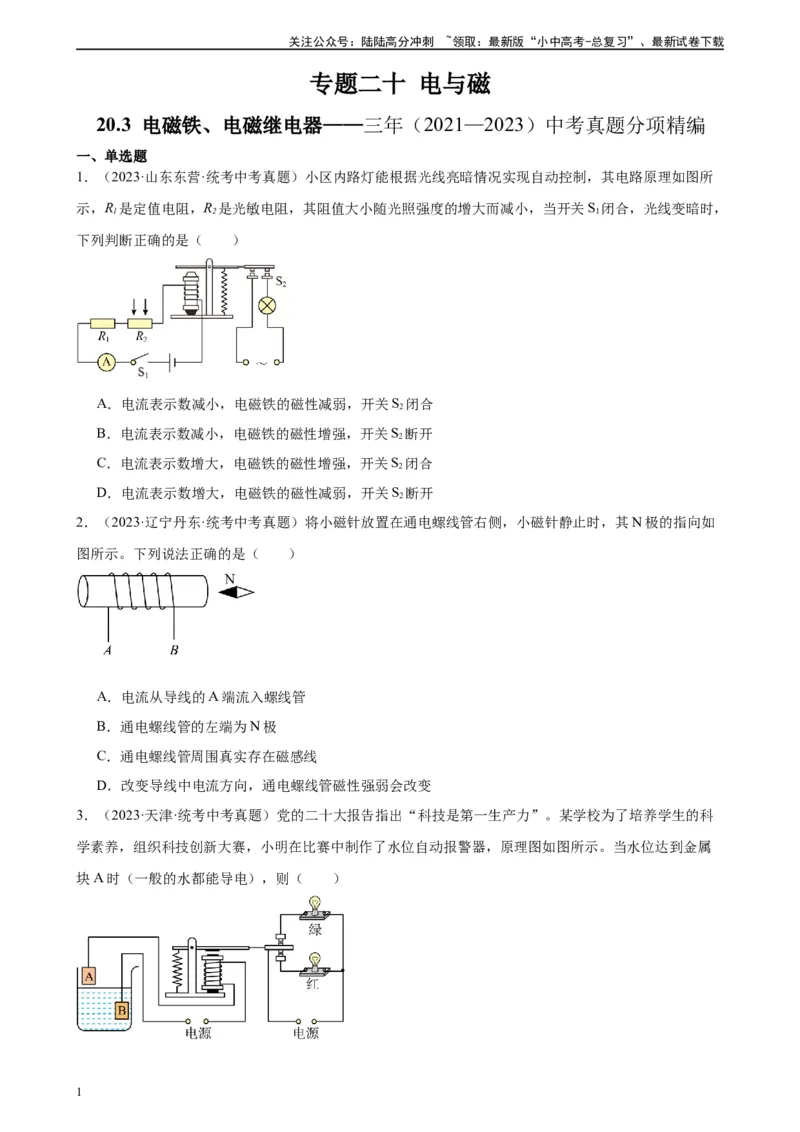

专题二十 电与磁
20.3 电磁铁、电磁继电器——三年（2021—2023）中考真题分项精编
一、单选题
1．（2023·山东东营·统考中考真题）小区内路灯能根据光线亮暗情况实现自动控制，其电路原理如图所
示，R 是定值电阻，R 是光敏电阻，其阻值大小随光照强度的增大而减小，当开关S 闭合，光线变暗时，
1 2 1
下列判断正确的是（ ）
A．电流表示数减小，电磁铁的磁性减弱，开关S 闭合
2
B．电流表示数减小，电磁铁的磁性增强，开关S 断开
2
C．电流表示数增大，电磁铁的磁性增强，开关S 闭合
2
D．电流表示数增大，电磁铁的磁性减弱，开关S 断开
2
2．（2023·辽宁丹东·统考中考真题）将小磁针放置在通电螺线管右侧，小磁针静止时，其N极的指向如
图所示。下列说法正确的是（ ）
A．电流从导线的A端流入螺线管
B．通电螺线管的左端为N极
C．通电螺线管周围真实存在磁感线
D．改变导线中电流方向，通电螺线管磁性强弱会改变
3．（2023·天津·统考中考真题）党的二十大报告指出“科技是第一生产力”。某学校为了培养学生的科
学素养，组织科技创新大赛，小明在比赛中制作了水位自动报警器，原理图如图所示。当水位达到金属
块A时（一般的水都能导电），则（ ）
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．两灯都亮
B．两灯都不亮
C．只有绿灯亮
D．只有红灯亮

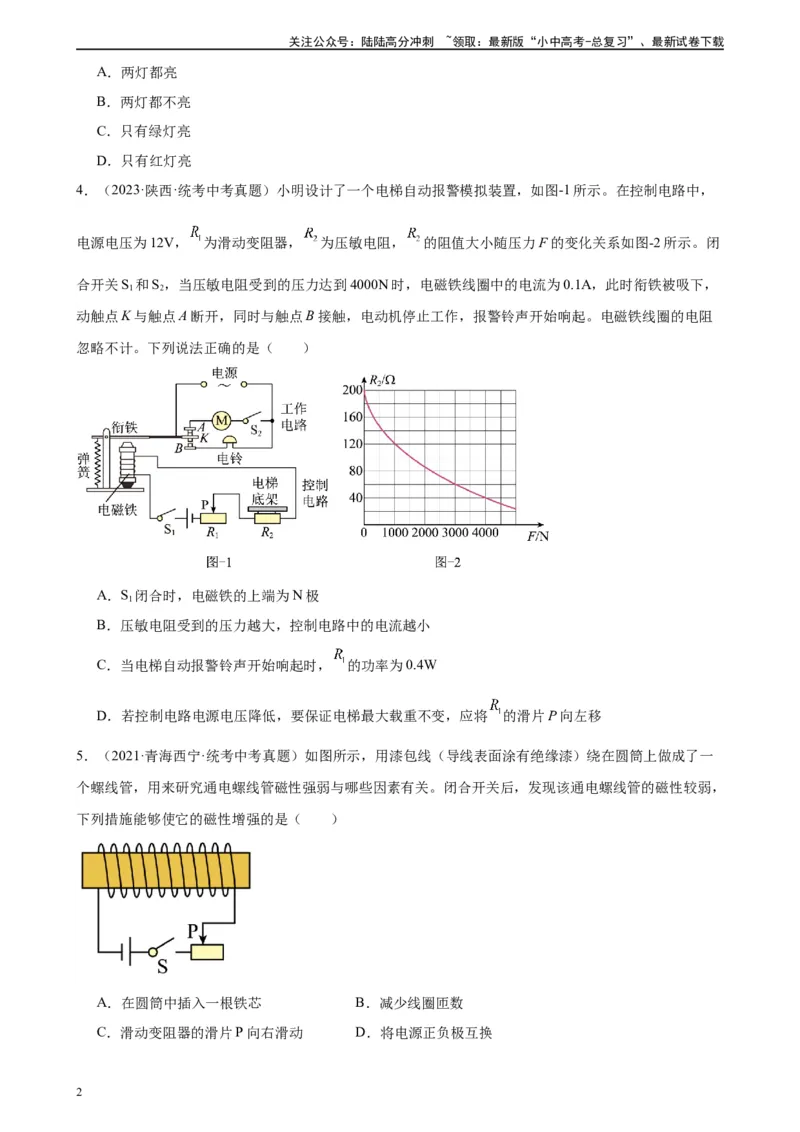

4．（2023·陕西·统考中考真题）小明设计了一个电梯自动报警模拟装置，如图-1所示。在控制电路中，
电源电压为12V， 为滑动变阻器， 为压敏电阻， 的阻值大小随压力F的变化关系如图-2所示。闭
合开关S 和S，当压敏电阻受到的压力达到4000N时，电磁铁线圈中的电流为0.1A，此时衔铁被吸下，
1 2
动触点K与触点A断开，同时与触点B接触，电动机停止工作，报警铃声开始响起。电磁铁线圈的电阻
忽略不计。下列说法正确的是（ ）
A．S 闭合时，电磁铁的上端为N极
1
B．压敏电阻受到的压力越大，控制电路中的电流越小
C．当电梯自动报警铃声开始响起时， 的功率为0.4W
D．若控制电路电源电压降低，要保证电梯最大载重不变，应将 的滑片P向左移
5．（2021·青海西宁·统考中考真题）如图所示，用漆包线（导线表面涂有绝缘漆）绕在圆筒上做成了一
个螺线管，用来研究通电螺线管磁性强弱与哪些因素有关。闭合开关后，发现该通电螺线管的磁性较弱，
下列措施能够使它的磁性增强的是（ ）
A．在圆筒中插入一根铁芯 B．减少线圈匝数
C．滑动变阻器的滑片P向右滑动 D．将电源正负极互换
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
二、多选题

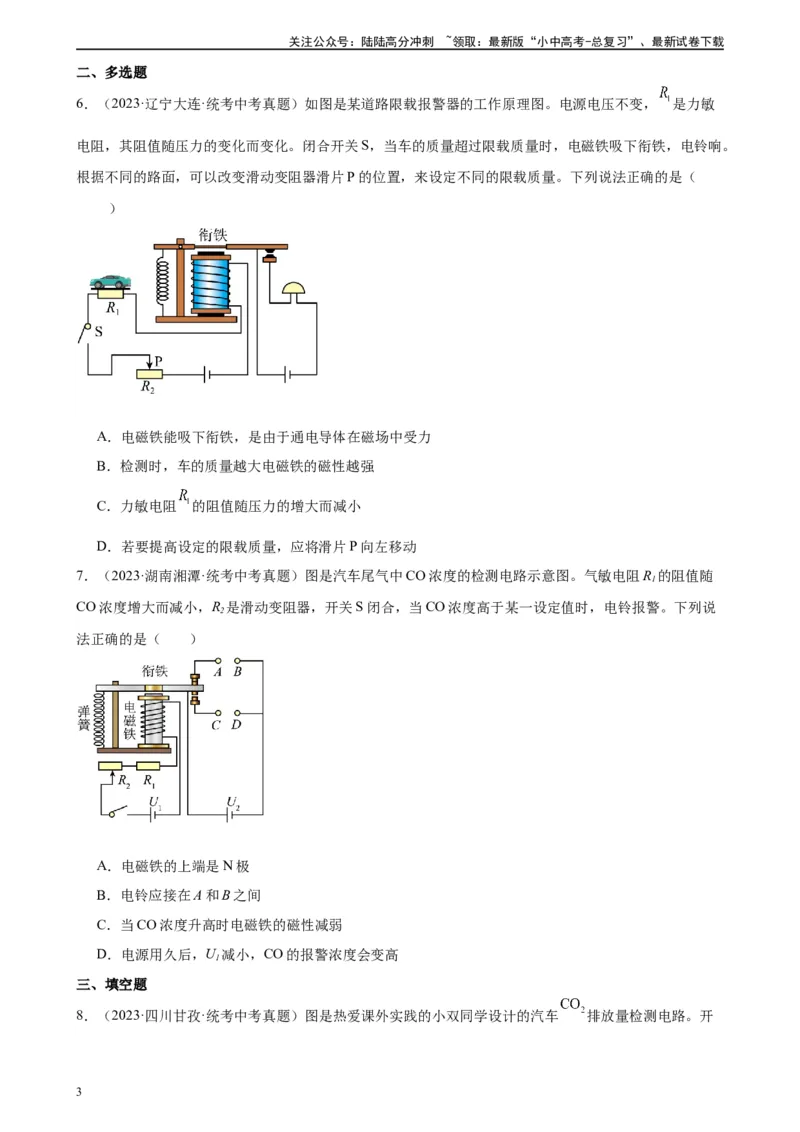

6．（2023·辽宁大连·统考中考真题）如图是某道路限载报警器的工作原理图。电源电压不变， 是力敏
电阻，其阻值随压力的变化而变化。闭合开关S，当车的质量超过限载质量时，电磁铁吸下衔铁，电铃响。
根据不同的路面，可以改变滑动变阻器滑片P的位置，来设定不同的限载质量。下列说法正确的是（
）
A．电磁铁能吸下衔铁，是由于通电导体在磁场中受力
B．检测时，车的质量越大电磁铁的磁性越强
C．力敏电阻 的阻值随压力的增大而减小
D．若要提高设定的限载质量，应将滑片P向左移动
7．（2023·湖南湘潭·统考中考真题）图是汽车尾气中CO浓度的检测电路示意图。气敏电阻R 的阻值随
1
CO浓度增大而减小，R 是滑动变阻器，开关S闭合，当CO浓度高于某一设定值时，电铃报警。下列说
2
法正确的是（ ）
A．电磁铁的上端是N极
B．电铃应接在A和B之间
C．当CO浓度升高时电磁铁的磁性减弱
D．电源用久后，U 减小，CO的报警浓度会变高
1
三、填空题

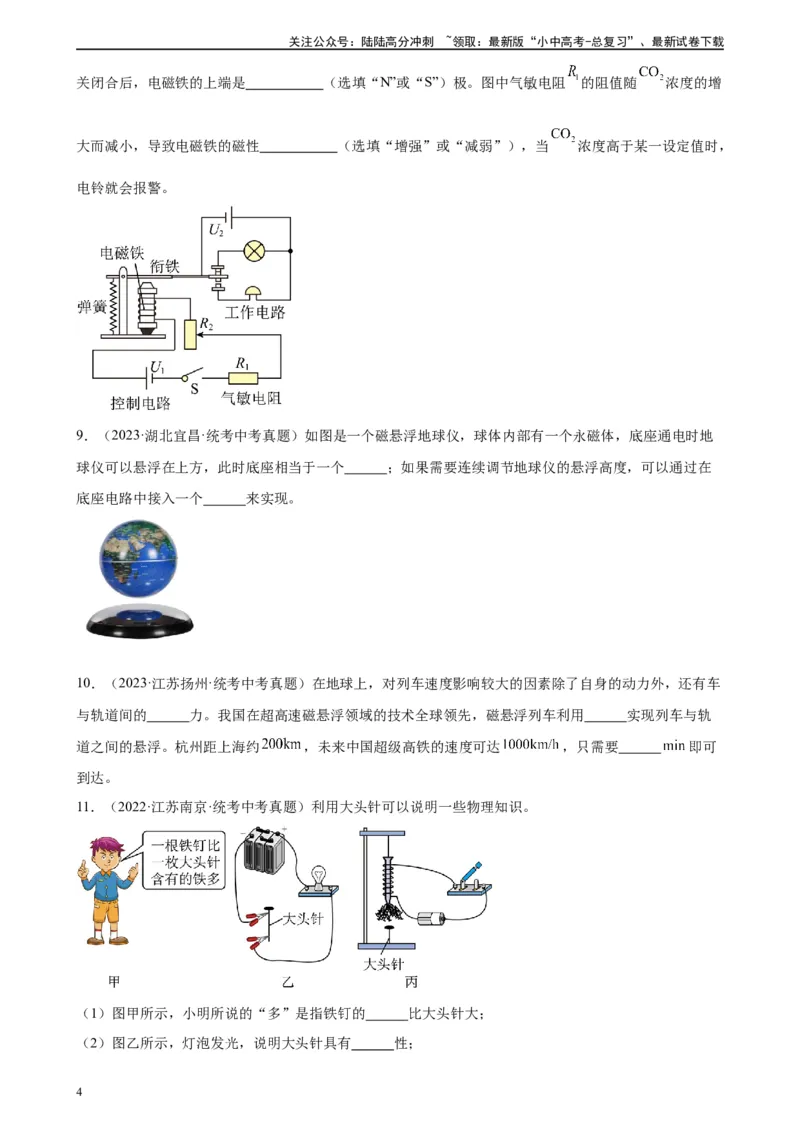

8．（2023·四川甘孜·统考中考真题）图是热爱课外实践的小双同学设计的汽车 排放量检测电路。开
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
关闭合后，电磁铁的上端是 （选填“N”或“S”）极。图中气敏电阻 的阻值随 浓度的增
大而减小，导致电磁铁的磁性 （选填“增强”或“减弱”），当 浓度高于某一设定值时，
电铃就会报警。
9．（2023·湖北宜昌·统考中考真题）如图是一个磁悬浮地球仪，球体内部有一个永磁体，底座通电时地
球仪可以悬浮在上方，此时底座相当于一个 ；如果需要连续调节地球仪的悬浮高度，可以通过在
底座电路中接入一个 来实现。
10．（2023·江苏扬州·统考中考真题）在地球上，对列车速度影响较大的因素除了自身的动力外，还有车
与轨道间的 力。我国在超高速磁悬浮领域的技术全球领先，磁悬浮列车利用 实现列车与轨
道之间的悬浮。杭州距上海约 ，未来中国超级高铁的速度可达 ，只需要 即可
到达。
11．（2022·江苏南京·统考中考真题）利用大头针可以说明一些物理知识。
（1）图甲所示，小明所说的“多”是指铁钉的 比大头针大；
（2）图乙所示，灯泡发光，说明大头针具有 性；
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（3）图丙所示，大头针被吸引，说明通电线圈周围存在 。

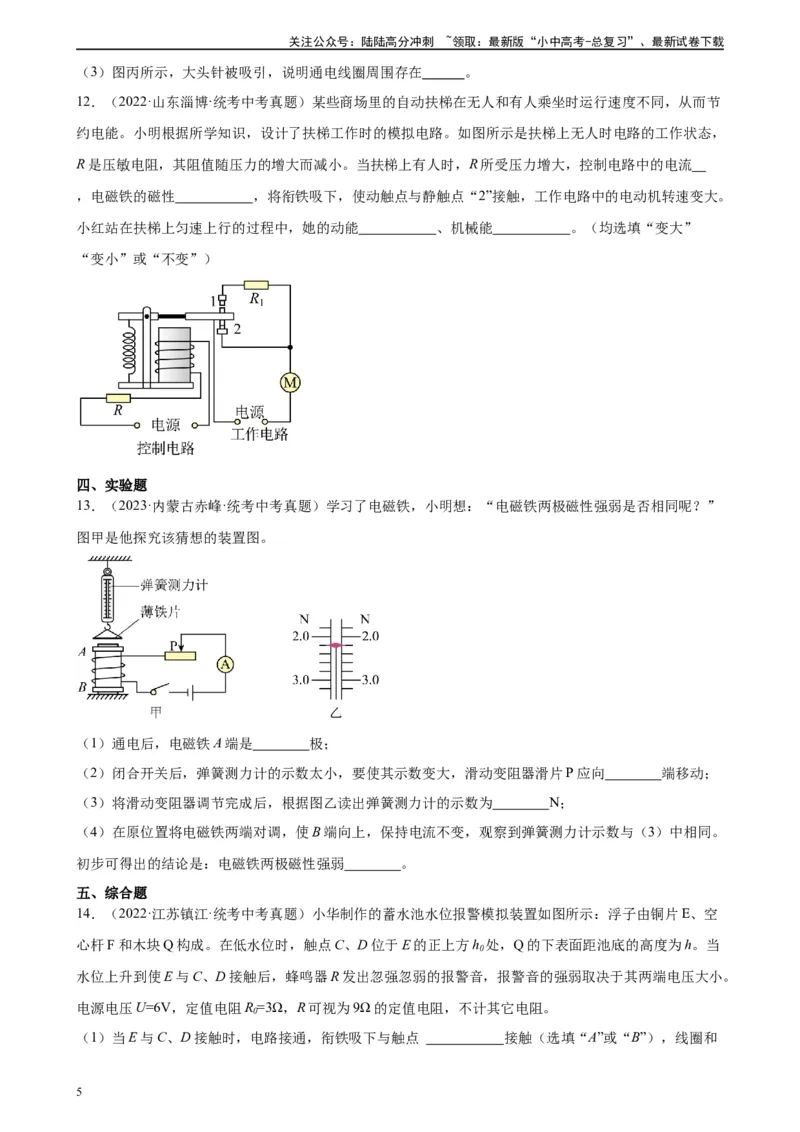

12．（2022·山东淄博·统考中考真题）某些商场里的自动扶梯在无人和有人乘坐时运行速度不同，从而节
约电能。小明根据所学知识，设计了扶梯工作时的模拟电路。如图所示是扶梯上无人时电路的工作状态，
R是压敏电阻，其阻值随压力的增大而减小。当扶梯上有人时，R所受压力增大，控制电路中的电流
，电磁铁的磁性 ，将衔铁吸下，使动触点与静触点“2”接触，工作电路中的电动机转速变大。
小红站在扶梯上匀速上行的过程中，她的动能 、机械能 。（均选填“变大”
“变小”或“不变”）
四、实验题
13．（2023·内蒙古赤峰·统考中考真题）学习了电磁铁，小明想：“电磁铁两极磁性强弱是否相同呢？”
图甲是他探究该猜想的装置图。
（1）通电后，电磁铁A端是 极；
（2）闭合开关后，弹簧测力计的示数太小，要使其示数变大，滑动变阻器滑片P应向 端移动；
（3）将滑动变阻器调节完成后，根据图乙读出弹簧测力计的示数为 N；
（4）在原位置将电磁铁两端对调，使B端向上，保持电流不变，观察到弹簧测力计示数与（3）中相同。
初步可得出的结论是：电磁铁两极磁性强弱 。
五、综合题

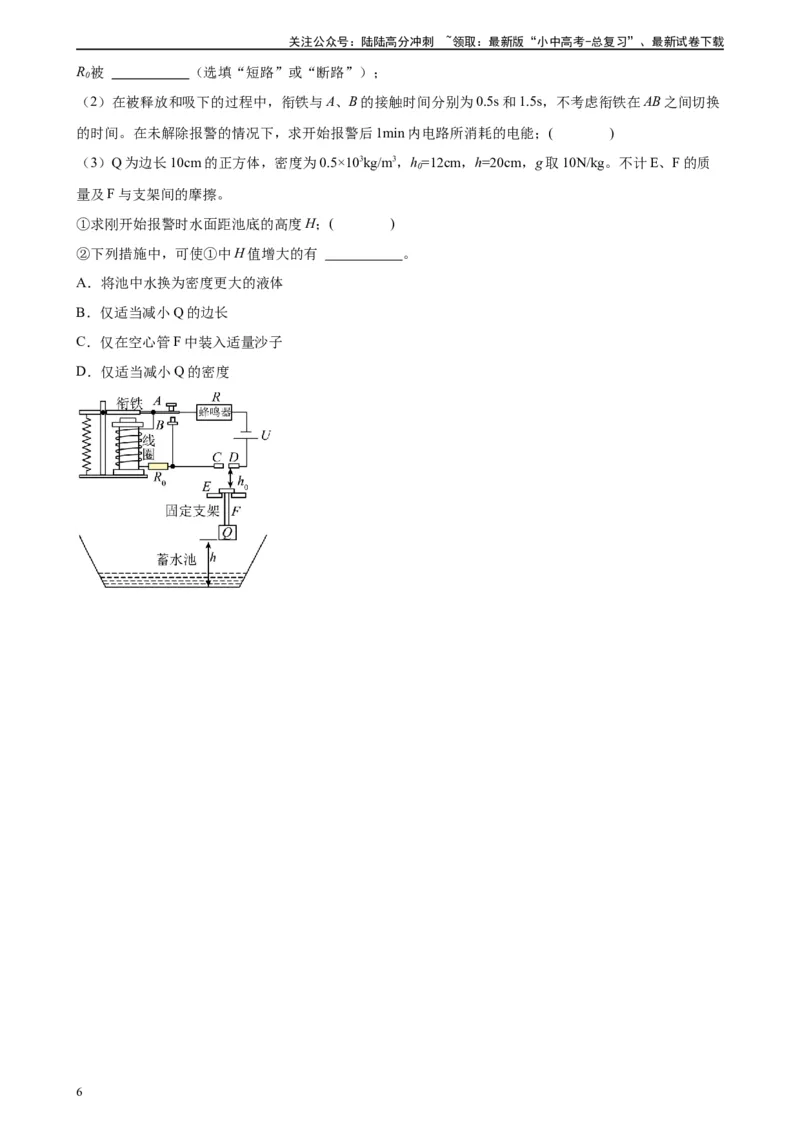

14．（2022·江苏镇江·统考中考真题）小华制作的蓄水池水位报警模拟装置如图所示：浮子由铜片E、空
心杆F和木块Q构成。在低水位时，触点C、D位于E的正上方h 处，Q的下表面距池底的高度为h。当
0
水位上升到使E与C、D接触后，蜂鸣器R发出忽强忽弱的报警音，报警音的强弱取决于其两端电压大小。
电源电压U=6V，定值电阻R=3Ω，R可视为9Ω的定值电阻，不计其它电阻。
0
（1）当E与C、D接触时，电路接通，衔铁吸下与触点 接触（选填“A”或“B”），线圈和
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
R 被 （选填“短路”或“断路”）；
0
（2）在被释放和吸下的过程中，衔铁与A、B的接触时间分别为0.5s和1.5s，不考虑衔铁在AB之间切换
的时间。在未解除报警的情况下，求开始报警后1min内电路所消耗的电能；( )
（3）Q为边长10cm的正方体，密度为0.5×103kg/m3，h=12cm，h=20cm，g取10N/kg。不计E、F的质
0
量及F与支架间的摩擦。
①求刚开始报警时水面距池底的高度H；( )
②下列措施中，可使①中H值增大的有 。
A．将池中水换为密度更大的液体
B．仅适当减小Q的边长
C．仅在空心管F中装入适量沙子
D．仅适当减小Q的密度
