第十五章 电流和电路 单元测试
姓名： 班级： 分数：
（满分：100分 时间：90分钟）
题型 选择题 填空题 作图题 实验题 计算题 总计
题数 12 10 3 3 1 29小题
分数 36 25 9 18 12 100分
得分
一、选择题（3分×12=36分）（每小题只有一个选项最符合题意）

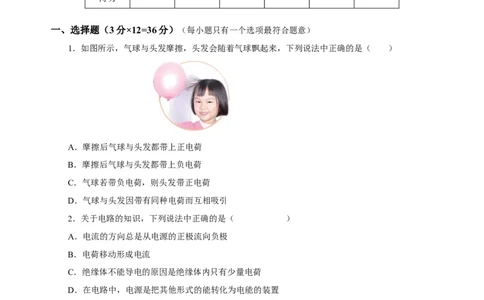

1．如图所示，气球与头发摩擦，头发会随着气球飘起来，下列说法中正确的是（ ）
A．摩擦后气球与头发都带上正电荷
B．摩擦后气球与头发都带上负电荷
C．气球若带负电荷，则头发带正电荷
D．气球与头发因带有同种电荷而互相吸引
2．关于电路的知识，下列说法中正确的是（ ）
A．电流的方向总是从电源的正极流向负极
B．电荷移动形成电流
C．绝缘体不能导电的原因是绝缘体内只有少量电荷
D．在电路中，电源是把其他形式的能转化为电能的装置
3．相同的验电器A和B，A带正电，B不带电，金属棒把A、B连接起来如图所示，则（ ）
A．A中正电荷通过棒流向B，B带正电荷
B．B中负电荷通过棒流向A，B带正电荷
C．棒中有持续电流从A流向B，使B张角增大
D．棒中有持续电流从A流向B，使A张角减小第3题图 第4题图
4．甲、乙、丙三个轻质小球相互靠近时的情景如图所示。若甲球带负电，则下列说法不正确的是
（ ）
A．乙球一定带正电 B．乙球一定带负电
C．丙球可能不带电 D．丙球可能带正电
5．下列有关电流形成的说法中正确的是（ ）
A．只有正电荷定向移动才能形成电流
B．电路中有电源就一定有电流
C．正、负电荷同时向相反方向定向移动能形成电流
D．金属导体中，自由电子定向运动的方向，就是电流的方向

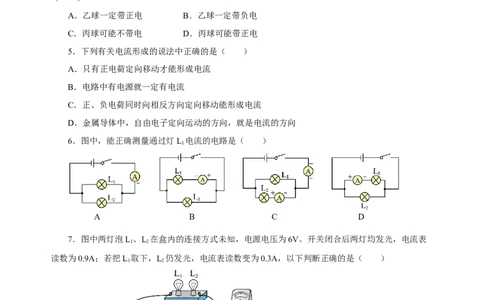

6．图中，能正确测量通过灯L 电流的电路是（ ）
1
A B C D
7．图中两灯泡L、L 在盒内的连接方式未知，电源电压为6V。开关闭合后两灯均发光，电流表
1 2
读数为0.9A；若把L 取下，L 仍发光，电流表读数变为0.3A，以下判断正确的是（ ）
1 2
A．L 和L 是并联的 B．L 和L 是串联的
1 2 1 2
C．通过L 的电流是0.3A D．通过L 的电流是0.6A
1 2
8．在社会实践活动中，设计一个保密室大门的控制电路，大门由电动机控制，单把钥匙无法开启
大门，必须两把钥匙才能开启大门（插入钥匙相当于闭合开关）。下列电路图中，符合要求的是（ ）
A B C D

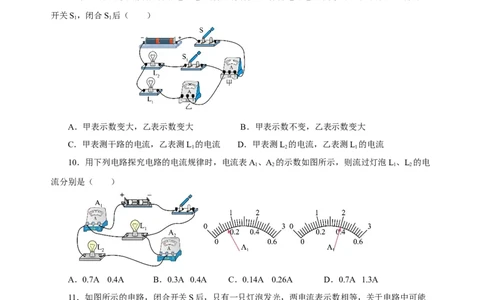

9．如图所示是小倩研究并联电路电流特点的实物图，保持电源电压不变，先闭合开关S，再闭合
开关S，闭合S 后（ ）
1 1
A．甲表示数变大，乙表示数变大 B．甲表示数不变，乙表示数变大
C．甲表测干路的电流，乙表测L 的电流 D．甲表测L 的电流，乙表测L 的电流
1 2 1
10．用下列电路探究电路的电流规律时，电流表A、A 的示数如图所示，则流过灯泡L、L 的电
1 2 1 2
流分别是（ ）
A．0.7A 0.4A B．0.3A 0.4A C．0.14A 0.26A D．0.7A 1.3A
11．如图所示的电路，闭合开关S后，只有一只灯泡发光，两电流表示数相等，关于电路中可能
存在的故障，下列说法中正确的是（ ）
A．L 断路 B．L 断路 C．L 短路 D．L 短路
1 2 1 212．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A 指针的位置，如果电流表
1
A 与电流表A 指针的位置相同，则下列说法错误的是（ ）
2 1
A．电流表A 的读数是1.5A B．灯泡L 和L 并联
2 1 2
C．电流表A 一定连接“﹣、3”接线柱 D．通过灯L 的电流为1.2A
1 1
二、填空题（每空1分，共计25分）
13．小明在家中调查家用电器的电流时发现他家的电饭锅煮饭时的电流为4.2______；他手上带的
电子表工作时的电流约为2μA，则电饭锅煮饭时的电流大约是电子表工作时电流的________倍。

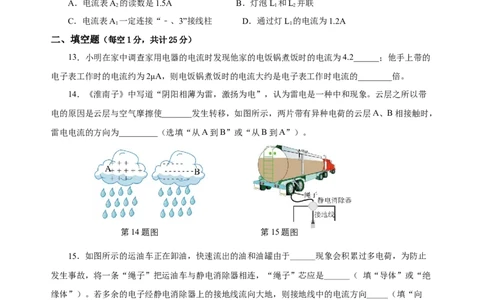

14．《淮南子》中写道“阴阳相薄为雷，激扬为电”，认为雷电是一种中和现象。云层之所以带
电的原因是云层与空气摩擦使_______发生转移，如图所示，两片带有异种电荷的云层A、B相接触时，
雷电电流的方向为_________（选填“从A到B”或“从B到A”）。
第14题图 第15题图
15．如图所示的运油车正在卸油，快速流出的油和油罐由于______现象会积累过多电荷，为防止
发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”芯应是______（ 填“导体”或“绝
缘体”）。若多余的电子经静电消除器上的接地线流向大地，则接地线中的电流方向_____（填“向
上”或“向下”）。
16．有一种节日彩灯上串联着20只小灯泡，当将其接入电源时，电源插头处的电流为200mA，那
么通过第10只彩灯的电流是_____A；学校的干路允许通过的最大电流是20A，每盏日光灯的电流为
200mA，则学校里最多可安装_____盏这样的日光灯。
17. 如图为宾馆房间的房卡，将房卡插入槽中，房间内的用电器才能使用，则房卡的作用相当于电
路元件中的_________；给移动电源充电时，移动电源相当于简单电路中的_________（填“电源”或
“用电器”）。第17题图 第18题图
18．如图所示，要使两灯串联应闭合开关______；闭合开关______，两灯并联；为了避免电源短
路，不能闭合开关______。
19．如图所示。图甲中发光二极管具有______向导电性；图乙中的电路，电灯中的电流方向是
______（填“从A到B”或“从B到A”）；形成电流的自由电子的移动方向是______（填“从A到
B”或“从B到A”）.
20．在如图所示的电路中，闭合开关后将出现________（选填“通路”“断路”或“短路”），
要使电路中两灯串联，只要拆除导线______；要使电路中两灯并联，只要将导线d接到____点。
第20题图 第21题图
21．如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热
丝、将插头插入插座，若只闭合开关S，电吹风吹出的是___________风：若将开关S、S 都闭合，电
1 1 2
吹风吹出的是___________风。（两空均选填“热”或“冷”）
22．如图甲所示是一款消防应急照明灯，如图乙是简化原理图，虚框中有两只应急灯泡L、L
1 2
（未画出），当外部电源能供电时应急灯不亮，外部电路停电时应急灯正常发光。当外部电源有电时，
开关S与触点1接触，此时蓄电池相当于电路中的_________（电源/用电器）；当外部电源停电时，开关S与触点2接触，将一只应急灯从灯座上卸下，一只应急灯仍发光，说明L、L 是_________联连接
1 2
的；为了方便控制应急灯L、L，应该在图中_________（A/B/C）处加装开关。
1 2
三、作图题（每空3分，共9分）
23．请用笔画线代替导线将如图所示的电路连接完整。要求：两灯并联，开关S同时控制两盏电
灯，电流表测量干路电流，导线不能交叉。
24．请画出如图实物图所对应的电路图。
25．如图所示的电路中，根据标出的电流方向，选用电源、电流表、电压表三个元件符号中的两
个，分别填进电路图的空缺处，填进后要求灯泡L 和L 并联。
1 2
四、实验探究题（每空1分，共18分）
26．如图甲所示，是用电流表测量电流的实验，请正确回答以下问题：
（1）电流表使用前，应检查指针是否对准_________，如果有偏差，需先“校零”；
（2）连接电路时，开关应断开，电流表必须_____联在被测的那部分电路中，且应选用合适的量程，使电流从电流表的________流出；
（3）如图乙、丙所示，小强在测量过程中造成电流表出现该现象的原因是______；造成电流表出
现丙现象的原因是______。
（4）图甲是某同学连接好的电路，合上开关后，此时电流表测灯_________的电流；
（5）请在图甲中某根导线端画“×”号，并用笔画线代替导线，将该导线正确改接到另一接线柱，
使电流表变为测干路中的电流________。
甲 乙 丙
27．图是“探究串联电路电流特点”的实验电路图。
电流表的位
A B C
置
电流I/A 0.3 0.3 1.5
（1）实验中，应该选择多个规格 ________（选填“相同”或“不相同”）的小灯泡；连接好最
后一根导线时，发现小灯泡都亮了，出现这种情况的原因是___________；
（2）为防止损坏电流表，在不能事先估计电流大小的情况下，应先进行___________，以便正确
选择电流表量程；
（3）如表中是某同学在实验中测得的一组数据，在表格所记录的数据中，有一个数据是明显错误
的，造成错误的原因是 ___________；
（4）为了得出更普遍的规律，接下来的操作是 ___________；
（5）串联电路中电流的规律是：___________。（用文字描述）
28．探究并联电路中干路电流与各支路电流的关系时，一班各组同学从甲、乙、丙、丁四种规格
的灯中，选取两个并联起来接在相同电源上，组成如图所示的电路。然后把一个电流表分别接入电路
中A、B、C处测量电流。并记录数据。
（1）小李将电流表接在A处，闭合开关，电流表示数如图2所示，为使测量结果更准确，她应该
断开开关，________，重新进行实验；
（2）小张同学测量时，闭合开关，发现指针向“0”刻度的左侧偏转，则电流表连接存在的错误是________；
（3）收集到几个组的数据如表：
组别 L 规格 L 规格 I /A I /A I /A
1 2 A B C
1 甲 甲 0.12 0.12 0.23
2 乙 丙 0.15 0.20 0.35
3 甲 丁 0.12 0.14 0.26
4 甲 丁 0.16 0.18 0.30
对于测量数据的相关分析，以下说法正确的两个是________。
A．第1组数据没有测量误差
B．分析多组数据是为了减小误差
C．选用不同规格的灯进行实验，可使结论更具普遍性
D．第4组数据的偏差可能是电流表未调零引起的
（4）李明组正确连接好电路后，闭合开关，发现L 发光，但L 不发光，电流表A、C两处都有示
1 2
数且示数相同，则故障的原因可能是小灯泡L 处发生________；
2
（5）分析表格中的数据得出的实验结论（文字表述）：________。
四、计算题（共12分）
29．如图甲所示电路中，电流表A 与A 指针指示的位置均为图乙，求：
1 2
（1）电流表A 的读数是多少；
1
（2）电流表A 的读数是多少；
2（3）通过灯L 电流是多少？
1
