第十五章 电流和电路
检测内容：第15章 电流和电路 时间：80分钟 满分：100分
一、单选题（每题2分，共28分）

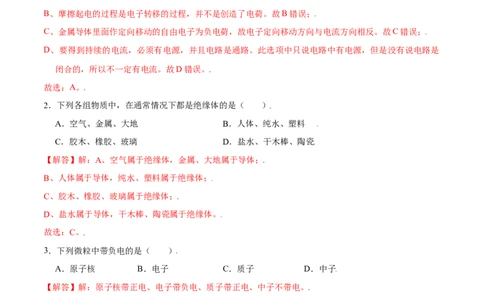

1．关于电的知识判断，下列说法正确的是（ ）
A．丝绸摩擦过的玻璃棒带正电 B．摩擦起电的实质是创造了电荷
C．电子定向移动的方向就是电流的方向 D．有电源的电路中一定有电流
【解答】解：A、物理学规定，与绸子摩擦过的玻璃棒带正电。故A正确；
B、摩擦起电的过程是电子转移的过程，并不是创造了电荷。故B错误；
C、金属导体里面作定向移动的自由电子为负电荷，故电子定向移动方向与电流方向相反。故C错误；
D、要得到持续的电流，必须有电源，并且电路是通路。此选项中只说电路中有电源，但是没有说电路是
闭合的，所以不一定有电流。故D错误。
故选：A。
2．下列各组物质中，在通常情况下都是绝缘体的是（ ）
A．空气、金属、大地 B．人体、纯水、塑料
C．胶木、橡胶、玻璃 D．盐水、干木棒、陶瓷
【解答】解：A、空气属于绝缘体，金属、大地属于导体；
B、人体属于导体，纯水、塑料属于绝缘体；
C、胶木、橡胶、玻璃属于绝缘体；
D、盐水属于导体，干木棒、陶瓷属于绝缘体。
故选：C。
3．下列微粒中带负电的是（ ）
A．原子核 B．电子 C．质子 D．中子
【解答】解：原子核带正电、电子带负电、质子带正电、中子不带电。
故选：B。
4．L 、L 、L 三盏电灯串联在电路中，通电后发现L 最亮，L 较亮，L 最暗，则关于三灯中电流的说法
1 2 3 1 2 3
正确的是（ ）
A．I 最大 B．I 最大 C．I 最大 D．一样大
1 2 3
【解答】解：由题意可知，三灯泡串联，
∵串联电路中各处的电流相等，
∴通过三灯泡的电流相等，而灯泡的亮暗与通过灯泡的电流无直接关系。故选：D。
5．三个用细线吊起来的轻质小球，它们任意两个接近时都相互吸引，关于这三个小球的带电情况，以下
判断正确的是（ ）
A．两个带正电荷，一个带负电荷 B．一个带电荷，两个不带电荷
C．两个带负电荷，一个带正电荷 D．两个带异种电荷，另一个不带电
【解答】解：已知三个悬挂着的轻质泡沫塑料小球，任意两个小球相互靠近时相互吸引；
A、若两个带正电荷，一个带负电荷，两个带正电荷的小球互相靠近时会发生排斥，故A错误；
B、若一个带电荷，两个不带电荷，两个不带电荷的小球互相靠近时不会排斥，也不会吸引，故B错误；
C、若两个带负电荷，一个带正电荷，两个带负电荷的小球互相靠近时会发生排斥，故C错误；
D、若两个带异种电荷，另一个不带电，由于异种电荷相互吸引、带电体能吸引轻小物体，所以任意两个
小球相互靠近时都会相互吸引，故D正确。
故选：D。
6．某同学用电流表测电流时，刚一“试触”就发现电流表的指针迅速摆动到最大刻度，发生这种情况的
原因可能是（ ）
①电流表的正、负接线柱接反了；②电路某处有断路；
③电流表的量程太小，所测电流超过了电流表的量程；④线路接错，某处发生了短路。
A．①③ B．②④ C．②③ D．③④
【解答】解：①如果电流表正负接线柱接反了，电流表指针反向偏转，不会出现指针摆到最大刻度的现象，
故①错误；
②电路某处有断路，电流表示数为零，指针不偏转，故②错误；
③电流表的量程太小，所测电流超过了电流表的量程，电流表指针摆到最大刻度处，故③正确；
④如果线路接错了，某处发生了短路，电路电阻太小，电流很大，电流表指针摆到最大刻度处，故④正确；
综上所述③④正确。
故选：D。
7．如图所示，电流表的连接正确的是（ ）
A． B．C． D．
【解答】解：A、电流表的正负接线柱接法错误，A错误；
B、电流表与灯泡并联了，且正负接线柱直接接在了电源的两极，B错误；
C、电流表与灯泡串联，且电流从正接线柱流入，负接线柱流出，C正确；
D、电流表与灯泡并联，接法与B同，D错误。
故选：C。
8．如图所示电路中，闭合开关时电流表 A 的示数为 1A，A 的示数为 0.4A，则流过灯 L 的电流是
1 2
（ ）
A．0.4A B．1A C．0.6A D．1.4A
【解答】解：并联电路中，干路电流等于各支路电流之和，
则通过灯L 的电流I＝I﹣I ＝1A﹣0.4A＝0.6A；
2 2 1
故选：C。
9．如图所示电路，当开关S、S 都闭合时，下列说法正确的是（ ）
1 2
A．只有L 发光 B．只有L 发光
1 2
C．L、L 都发光 D．L、L 都不发光
1 2 1 2
【解答】解：开关S 无论闭合或断开，它和L 都被导线短路，故灯L 中没有电流，不会发光；
2 2 2
当S 闭合时，电路为L 的基本电路，即L 发光；因此当开关S、S 都闭合时，只有L 发光。
1 1 1 1 2 1
故选：A。
10．一般家庭的卫生间都要安装照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它们同时工
作。如图所示的电路，你认为符合上述要求的是（ ）A． B．
C． D．
【解答】解：照明灯和换气扇，有时需要各自独立工作，所以它们必须是并联的，并且要各有开关控制，
所以A、B、D不符合题意，只有C符合题意；
故选：C。

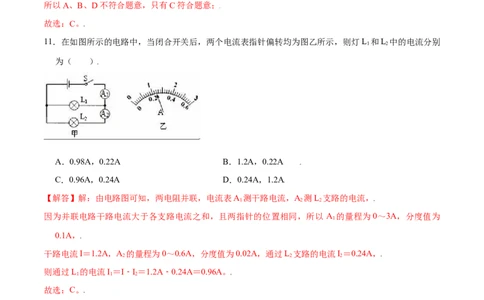

11．在如图所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则灯L 和L 中的电流分别
1 2
为（ ）
A．0.98A，0.22A B．1.2A，0.22A
C．0.96A，0.24A D．0.24A，1.2A
【解答】解：由电路图可知，两电阻并联，电流表A 测干路电流，A 测L 支路的电流，
1 2 2
因为并联电路干路电流大于各支路电流之和，且两指针的位置相同，所以 A 的量程为0～3A，分度值为
1
0.1A，
干路电流I＝1.2A，A 的量程为0～0.6A，分度值为0.02A，通过L 支路的电流I＝0.24A，
2 2 2
则通过L 的电流I＝I﹣I ＝1.2A﹣0.24A＝0.96A。
1 1 2
故选：C。
12．如图所示，当开关K闭合后，电流表（ ）
A．A 表损坏 B．A 表损坏
1 2
C．A 和A 表都损坏 D．A 和A 表都不损坏
1 2 1 2【解答】解：根据电路图可知，开关K闭合后，电流表A 将电源的正负极相连，因此电流表A 将被损坏，
2 2
电流表A 不会被损坏。
1
故选：B。
13．如图所示金属球使小芳带电，则小芳（ ）
A．得到电子
B．失去电子
C．得到原子核
D．相互排斥的头发带上同种电荷
【解答】解：图中金属球使小芳带电，且头发都带有同种电荷；由于同种电荷相互排斥，故头发都张开。
但头发所带电荷不能确定是正电荷还是负电荷。
故ABC错误、D正确。
故选：D。
14．如图所示电路中，闭合开关S，A 、A 和A 三个电流表的示数分别为I 、I 和I ，则它们之间的大小
1 2 3 1 2 3
关系应该是（ ）
A．I＝I＝I B．I＜I＜I C．I＞I＞I D．I＝I+I
1 2 3 1 2 3 1 2 3 1 2 3
【解答】解：由图知，三盏灯泡并联，A 测通过三盏灯的电流和，A 测通过L 和L 的电流，A 测通过L
1 2 3 2 3 3
的电流；所以A 的示数最大，其次是A 的示数，A 的示数最小。
1 2 3
故选：C。
二、填空题（每空1分、共25分）
15．有一种节目彩灯由20只小灯泡串联而成，如果电源插头处的电流为200mA，那么通过每一只小灯泡
的电流为 mA＝ A。
【解答】解：因为小灯泡是串联的，所以，在该电路中各处电流都相等，即通过每一只小灯泡的电流和电
源插头处的电流都相等，都为200mA＝0.2A。
故答案为：200；0.2。
16．自然界中存在 种电荷，电荷间的相互作用规律是：同种电荷相互 ，异种电荷相互 。
【解答】解：自然界中只存在两种电荷，与丝绸摩擦过的玻璃棒所带的电荷叫正电荷，丝绸带负电荷，与毛皮摩擦过的橡胶棒所带的电荷叫负电荷，毛皮带正电荷。
电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引。
故答案为：两；排斥；吸引。
17．如图所示的电路中，开关S 断开，S 、S 闭合时，灯L 、L 联。开关S 、S 断开，S 闭合时，
2 1 3 1 2 1 3 2
灯L、L 联。开关S、S 同时闭合会发生 。
1 2 2 3
【解答】解：由图可知，开关S 断开，S 、S 闭合时，电流有两条路径，L 、L 分别在两条支路上，因
2 1 3 1 2
此L、L 是并联的；
1 2
开关S、S 断开，S 闭合时，电流只有一条路径，灯L、L 串联。
1 3 2 1 2
若同时闭合开关S、S 同时，电源的两极被导线直接连接起来了，造成电源短路，会损坏电源。
2 3
故答案为：并；串；短路。
18．如图所示的电路中，当开关闭合后，电流表A 的示数为1.25A，流过L 灯的电流为 A，电流表
1 1
A 的示数为 A，流过L 灯的电流为 A。
2 2
【解答】解：根据电路图可知，电流表 A 、电流表A 、灯L 和灯L 串联连接，而电流表A 的示数为
1 2 1 2 1
1.25A，由串联电路处处电流相等可知，通过灯 L 的电流为1.25A；电流表A 的电流为1.25A；通过L
1 2 2
的电流为1.25A。
故答案为：1.25；1.25；1.25。
19．如图 a用丝绸摩擦有机玻璃棒，然后靠近碎纸屑，发现纸屑能被吸引，说明带电体能 ，
然后将摩擦过的玻璃棒接触图 b 所示的自制验电器，发现两片金属箔片会张开，金属箔片张开是因为
。【解答】解：
（1）用丝绸摩擦过的玻璃棒带了正电，由于带电体能够吸引轻小物体，所以当其靠近碎纸屑时，碎纸屑
会被吸引过来。
（2）当验电器与带正电的玻璃棒接触后，验电器的金属箔片上都带了正电，由于同种电荷相互排斥，所
以两个金属箔片会张开角度。
故答案为：吸引轻小物体；同种电荷相互相斥。
20．工厂里经常使用静电除尘技术，用一块带电的金属板，把浮尘吸附在金属板上，静电除尘的原理是
。毛皮与橡胶棒摩擦后，用毛皮靠近轻小球，轻小球被排斥，则该轻小球带 电。
【解答】解：静电除尘技术，用一块带电的金属板，把浮尘吸附在金属板上。因此静电除尘的原理是带电
体能够吸引轻小物体。毛皮与橡胶棒摩擦后，毛皮带正电，用毛皮靠近轻小球，轻小球被排斥，则该轻
小球带正电。
故答案为：带电体能够吸引轻小物体；正。
21．（10分）某同学为了探究并联电路中干路的电流与各支路电流之间的关系，他用完全相同的电流表，
设计了如图所示的电路。
（1）该同学按照电路图完成实物电路连接后，在闭合开关S前，发现电流表A 的指针指在“0”刻度线的
1
左边，则故障的原因可能是 。
（2）当闭合开关时，该同学还发现电流表 A的指针向右偏转，超过了右边的最大刻度值，他可以采取的
措施是 。
（3）排除一切故障后，该同学闭合开关，电流表 A、A 、A 的示数分别为0.8A、0.3A和0.5A，他在表格
1 2
中记录数据后，下一步应该做的是 ，这样做的目的是
。
（4）根据上述的数据分析，可得出的结论是 。【分析】（1）掌握电流表的使用，在使用之前，要进行校零；
（2）被测电流不能超过电流表的量程；
（3）为得出并联电路中电流的特点，需多测几组数据进行分析；
（4）并联电路电流的特点：并联电路的干路电流等于各支路电流之和。
【解答】解：（1）在闭合开关S前，电流表A 的指针 指在“0”刻度线的左边，说明电流表没有校零；
1
（2）指针超过了右边的最大刻度值，说明电流表的量程选择的太小，应改用较大的量程；
（3）要得出并联电路电流的特点，使结论具有广泛性，得到干路电流和支路电流的普遍结论，应换用不
同规格的灯泡，再测出几组数据；
（4）得出并联电路的干路电流等于各支路电流之和。
故答案为：（1）没有校零；（2）改用较大的量程；（3）换用不同规格的灯泡，再测出几组数据；得出
干路中电流与各支路电流之间的普遍关系；（4）并联电路的干路电流等于各支路电流之和。
三、作图题（2+4+4共10分）
22．（2分）如图所示是一个双量程电流表示意图，当通过电流表的电流是0.36A时，请在图上画出所用
的接线柱和表针所指的位置。
【解答】解：电流是0.36A，电流表使用的0～0.6A量程，每一个大格代表0.2A，每一个小格代表
0.02A，0.36A应该是过了三个大格，又过了3个小格。如图。
23．（4分）根据如图所示的实物图，在方框中画出相对应的电路图。【解答】解：
甲图中，电流从正极出发，经开关、分支，一支经灯泡 L 、电流表，另一支经灯泡L ，然后两支汇合
1 2
共同回到电源负极，如图所示：
乙图中，电流从正极出发，经开关、电流表开始分支，一支经灯泡 L ，另一支经灯泡L ，然后两支汇
1 2
合共同回到电源负极。如图所示：
24．（4分）如图所示，电流表A 的示数为1.5A，电流表A 的示数为0.4A，根据电路图，用笔画线作导
1 2
线把右边的实物连接起来（导线不要交叉）。【解答】解：
电流表A 示数为1.5A，电流表A 选0～3A量程，电流表A 的示数为0.4A，电流表A 选0～3A量程；
1 1 2 2
由电路图知，两灯并联，A 测干路电流，A 测的电流，开关在干路上控制整个电路；
1 2
根据电流的流向，连接时从电源正极出发→开关→灯L→电流表A ，回到电源负极；再把灯L 并联在
2 1 1
灯L 和电流表A 支路两端即可。如图所示：
2 1
四、实验与应用（5+6+8共19分）
25．（5分）如图甲所示的电路，S闭合后电流表A 与A 的指针位置均如图乙所示，则电流表A 使用的量
1 2 1
程是 ，读数是 A，电流表A 使用的量程是 ，读数是 A，通过灯L 的电
2 2
流是 A。
【解答】解：由电路图可知，两灯泡并联，电流表A 测干路电流，电流表A 测L 支路的电流。
1 2 1
因并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路电流，且两表指针偏转的位置相
同，
所以，电流表A 的量程为0～3A，分度值为0.1A，示数I＝1.7A，
1
电流表A 的量程为0～0.6A，分度值为0.02A，示数I＝0.34A，
2 1
则通过灯L 的电流：
2
I＝I﹣I ＝1.7A﹣0.34A＝1.36A。
2 1
故答案为：0～3A；1.7；0～0.6A；0.34；1.36。
26（6分）如图所示甲、乙是小明同学设计的探究串、并联电路电流规律的两个电路图，他在实验中分别
得到表1和表2两组数据。表1：
测量位置 a b c
电流（A） 0.5 0.3 0.2
表2
测量位置 a b c
电流（A） 0.2 0.2 0.2
（1）表1是根据 电路图测出的，可得到的结论是 。
（2）表2是根据 电路图测出的，可得到的结论是 。
（3）从表格数据可以发现小明同学探究串、并联电路电流规律的实验存在一定的问题，请指出小明实
验的不足之处并说明改进方法。
【解答】解：（1）由表1中的数据知，abc三点的数据不相等，则根据乙电路图测出的，数据关系 I＝
a
I+I，即并联电路中干路上的电流等于各支路电流之和；
b c
（2）由表2中的数据知，abc三点的数据相等，则根据甲电路图测出的，数据关系 I＝I＝I，即串联电
a b c
路中的电流处处相等；
（5）实验时，只测一组实验数据具有偶然性，不能说明普遍规律，应多次测量，所以
存在的问题：该小组同学只用两个灯泡，测了一组数据，就得出了结论；
改进的方法：更换不同规格的小灯泡，多测几组数据，分析归纳得出结论。
故答案为：（1）乙；并联电路中干路上的电流等于各支路电流之和。
（2）甲；串联电路中的电流处处相等。
（3）不足之处：该小组同学只用两个灯泡，测了一组数据，就得出了结论；
改进方法：更换不同规格的小灯泡，多测几组数据，分析归纳得出结论。
27．（8分）小明设计了如图所示电路来探究并联电路中的电流关系，数据记录如下表。
L 支路电流I/A 0.2 0.22 0.26
1 1
L 支路电流I/A 0.2 0.22 0.26
2 2
干路电流I/A 0.4 0.44 0.52
（1）在连接电路的过程中，开关应该处于 状态。
（2）在使用电流表测电流的实验中，试触时电流表的指针向着没有刻度的一侧偏转，其原因是： 。（3）为改变电路中A、B、C三处电流的大小从而进行多次实验，应在图的干路中串联一个 。
实验进行多次测量的目的是： 。
（4）小明根据以上实验数据断定“并联电路中各支路的电流一定相等”，你认为这一结论是 （选填
“正确”或“错误”）的，其原因是 。
【解答】解：（1）在连接电路的过程中，为保护电路，开关应该处于断开状态。
（2）在使用电流表测电流的实验中，试触时电流表的指针向着没有刻度的一侧偏转，其原因是：电流表
正负接线柱接反了。
（3）为改变电路中A、B、C三处电流的大小从而进行多次实验，应在图的干路中串联一个滑动变阻器；
实验进行多次测量的目的是：避免偶然性，使实验结论更具普遍性。
（4）小明实验中得出并联电路中各支路的电流一定相等，这一结论是错误的，造成错误的原因是选用了
相同规格的灯泡做实验，结论有偶然性。
故答案为：（1）断开；（2）电流表正负接线柱接反了；（3）滑动变阻器；避免偶然性，使实验结论更
具普遍性；（4）错误；选用了相同规格的灯泡做实验，结论有偶然性。
五、计算题（18分）
28．（9分）在某次研究并联电路电流关系的实验中，实验电路如图甲所示，电流表读数如图乙所示，当
把电流表串联在L 支路时，测得电流值为0.32A，求此电路中通过L 的电流。（写出必要的解题过程，
2 1
要有根据的公式，带入的数据和单位。）
【分析】由电路图可知，两灯泡并联，电流表测干路电流，根据电流表的量程和分度值读出示数；当把
电流表串联在L 支路时，根据并联电路中各支路独立工作、互不影响可知通过 L 支路的电流不变，根
2 2
据并联电路电流特点求出通过L 的电流。
1
【解答】解：由电路图可知，两灯泡并联，电流表测干路电流，
由图乙可知，电流表量程为0～0.6A，分度值为0.02A，则干路电流I＝0.52A，当把电流表串联在L 支路时，
2
因并联电路中各支路独立工作、互不影响，
所以，通过L 支路的电流不变，即I ＝0.32A，
2 2
因并联电路中干路电流等于各支路电流之和，
所以，通过L 的电流：
1
I ＝I﹣I ＝0.52A﹣0.32A＝0.2A。
1 2
答：此电路中通过L 的电流为0.2A。
1
29．（9分）某家庭电路中，干路允许通过的最大电流是 5A，电路中有电灯两盏，每盏通过的电流是
180mA；电冰箱一个，通过的电流是1.7A；电视机一台，通过的电流是450mA，这些用电器同时使用
时，能否再使用电流为2.3A的电熨斗？
【分析】已知各种用电器（包括电熨斗）的数量和工作电流，根据并联电路的电流特点求出同时工作时
的总电流，然后与干路允许通过的最大电流相比较即可得出答案。
【解答】解：各家用电器是并联的，
因并联电路中干路电流等于各支路电流之和，
所以，各种用电器同时工作时，干路电流：
I＝2×180×10﹣3A+1.7A+450×10﹣3A+2.3A＝4.81A，
因家庭电路允许的电流I大 ＝5A＞I＝4.81A，
所以，能够使用电熨斗。
答：些用电器同时使用时，能再使用电流为2.3A的电熨斗。
