第十五章 电流和电路
（考试时间：100分钟 试卷满分：100分）
满分培优卷
一、选择题：本题共15个小题，每小题2分，共30分。在每小题给出的四个选项中，只有一项是
符合题目要求的。

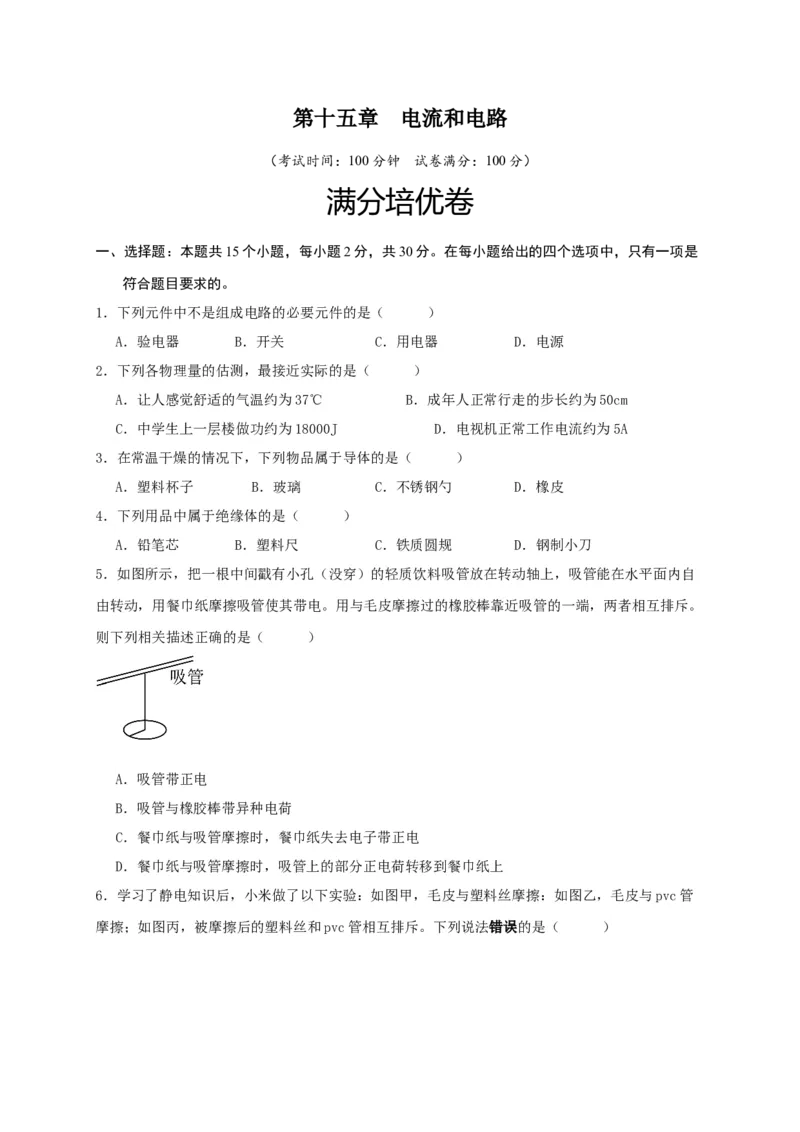

1．下列元件中不是组成电路的必要元件的是（ ）

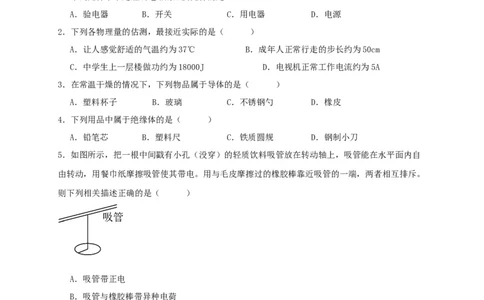

A．验电器 B．开关 C．用电器 D．电源
2．下列各物理量的估测，最接近实际的是（ ）
A．让人感觉舒适的气温约为37℃ B．成年人正常行走的步长约为50cm
C．中学生上一层楼做功约为18000J D．电视机正常工作电流约为5A
3．在常温干燥的情况下，下列物品属于导体的是（ ）
A．塑料杯子 B．玻璃 C．不锈钢勺 D．橡皮
4．下列用品中属于绝缘体的是（ ）
A．铅笔芯 B．塑料尺 C．铁质圆规 D．钢制小刀
5．如图所示，把一根中间戳有小孔（没穿）的轻质饮料吸管放在转动轴上，吸管能在水平面内自
由转动，用餐巾纸摩擦吸管使其带电。用与毛皮摩擦过的橡胶棒靠近吸管的一端，两者相互排斥。
则下列相关描述正确的是（ ）
A．吸管带正电
B．吸管与橡胶棒带异种电荷
C．餐巾纸与吸管摩擦时，餐巾纸失去电子带正电
D．餐巾纸与吸管摩擦时，吸管上的部分正电荷转移到餐巾纸上

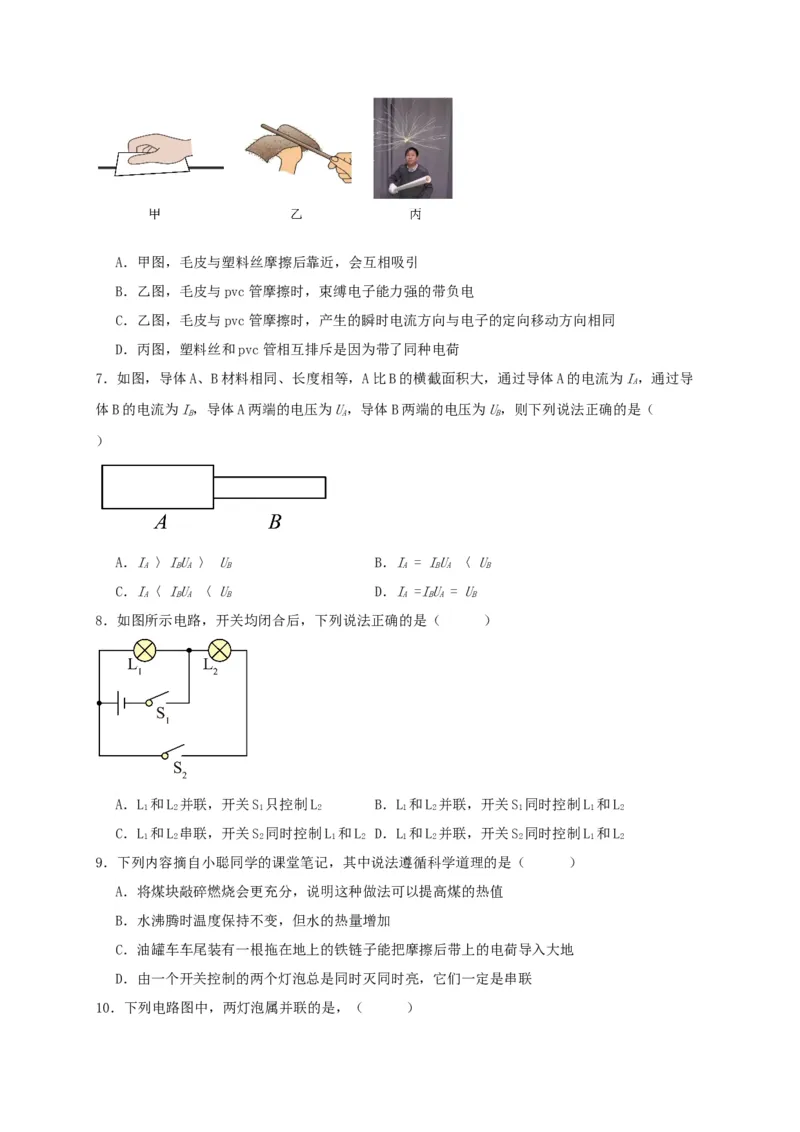

6．学习了静电知识后，小米做了以下实验：如图甲，毛皮与塑料丝摩擦：如图乙，毛皮与pvc管
摩擦；如图丙，被摩擦后的塑料丝和pvc管相互排斥。下列说法错误的是（ ）A．甲图，毛皮与塑料丝摩擦后靠近，会互相吸引
B．乙图，毛皮与pvc管摩擦时，束缚电子能力强的带负电
C．乙图，毛皮与pvc管摩擦时，产生的瞬时电流方向与电子的定向移动方向相同
D．丙图，塑料丝和pvc管相互排斥是因为带了同种电荷
7．如图，导体A、B材料相同、长度相等，A比B的横截面积大，通过导体A的电流为I，通过导
A
体B的电流为I，导体A两端的电压为U，导体B两端的电压为U，则下列说法正确的是（
B A B
）
A．I 〉IU 〉 U B．I = IU 〈 U
A B A B A B A B
C．I〈 IU 〈 U D．I =IU = U
A B A B A B A B
8．如图所示电路，开关均闭合后，下列说法正确的是（ ）
A．L 和L 并联，开关S 只控制L B．L 和L 并联，开关S 同时控制L 和L
1 2 1 2 1 2 1 1 2
C．L 和L 串联，开关S 同时控制L 和L D．L 和L 并联，开关S 同时控制L 和L
1 2 2 1 2 1 2 2 1 2
9．下列内容摘自小聪同学的课堂笔记，其中说法遵循科学道理的是（ ）
A．将煤块敲碎燃烧会更充分，说明这种做法可以提高煤的热值
B．水沸腾时温度保持不变，但水的热量增加
C．油罐车车尾装有一根拖在地上的铁链子能把摩擦后带上的电荷导入大地
D．由一个开关控制的两个灯泡总是同时灭同时亮，它们一定是串联

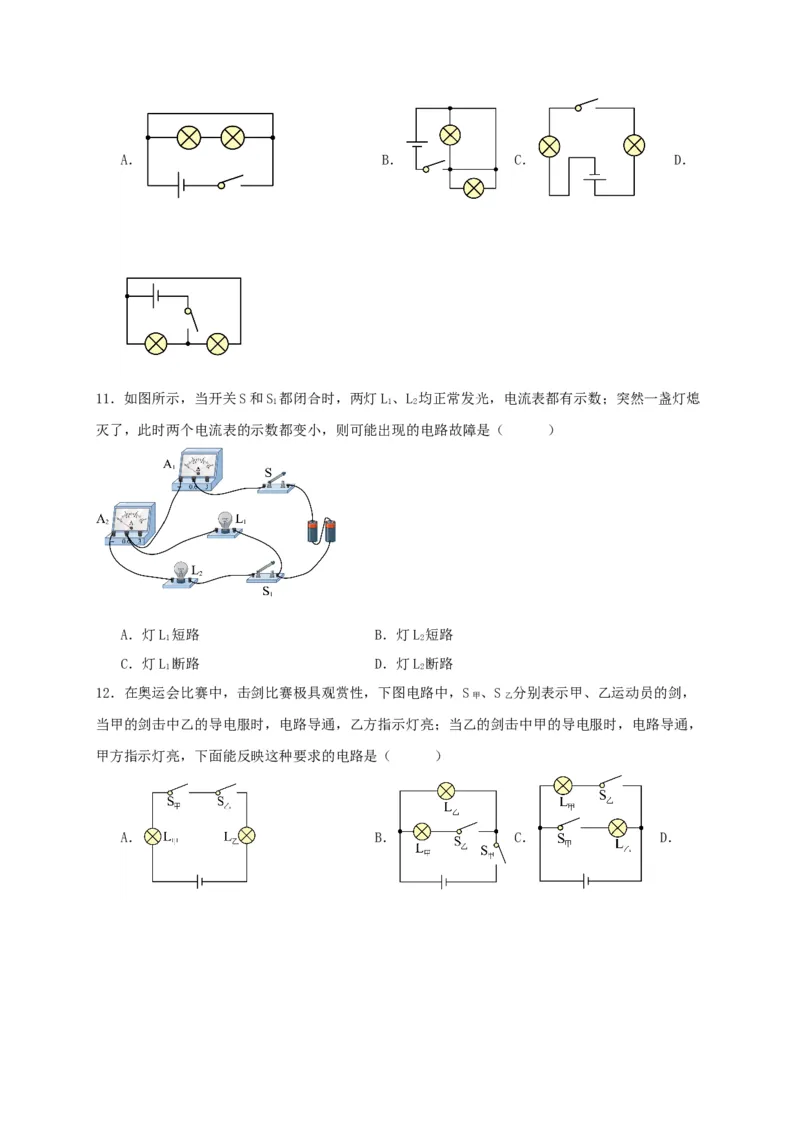

10．下列电路图中，两灯泡属并联的是，（ ）A． B． C． D．

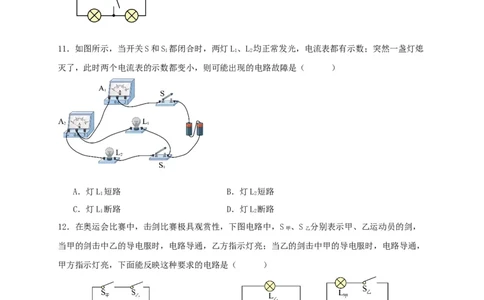

11．如图所示，当开关S和S 都闭合时，两灯L、L 均正常发光，电流表都有示数；突然一盏灯熄
1 1 2
灭了，此时两个电流表的示数都变小，则可能出现的电路故障是（ ）
A．灯L 短路 B．灯L 短路
1 2
C．灯L 断路 D．灯L 断路
1 2
12．在奥运会比赛中，击剑比赛极具观赏性，下图电路中，S 、S 分别表示甲、乙运动员的剑，
甲 乙
当甲的剑击中乙的导电服时，电路导通，乙方指示灯亮；当乙的剑击中甲的导电服时，电路导通，
甲方指示灯亮，下面能反映这种要求的电路是（ ）

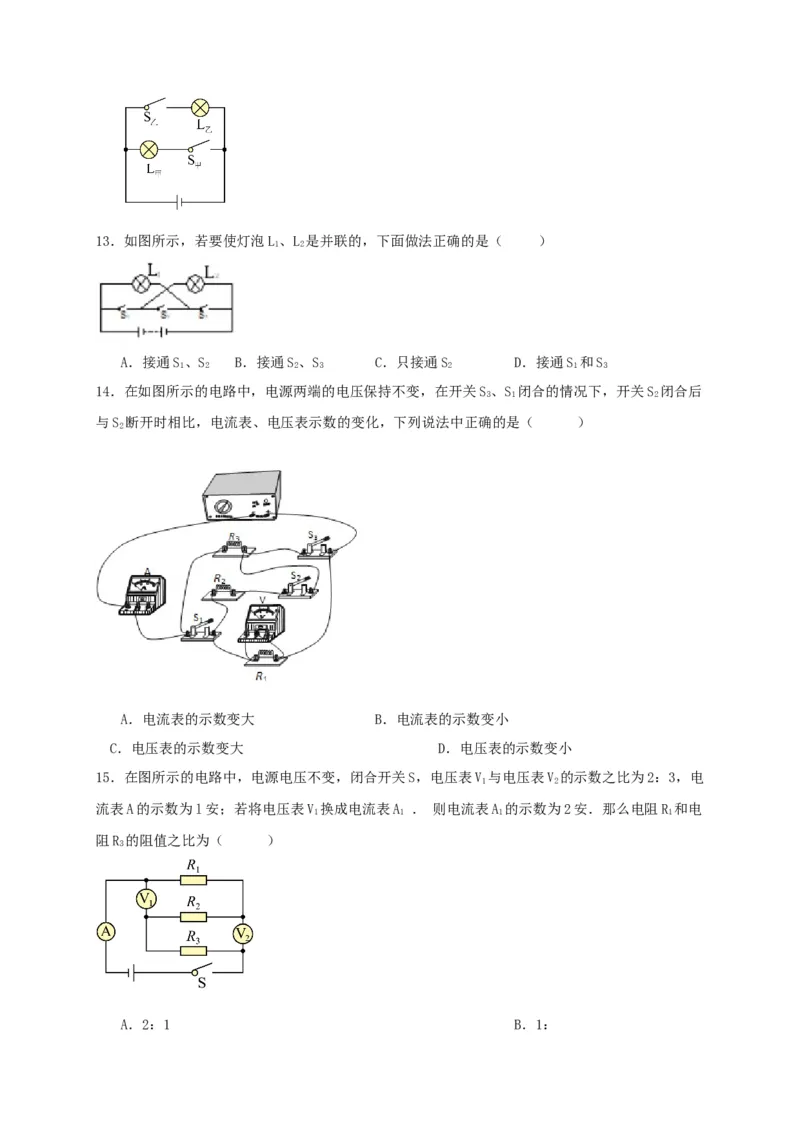

A． B． C． D．13．如图所示，若要使灯泡L、L 是并联的，下面做法正确的是（ ）
1 2
A．接通S、S B．接通S、S C．只接通S D．接通S 和S
1 2 2 3 2 1 3

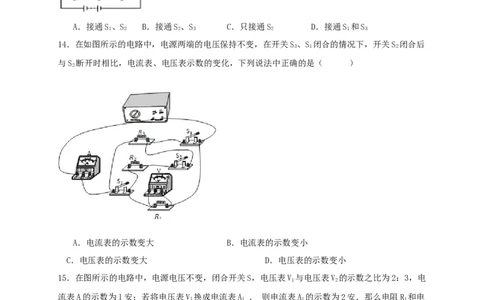

14．在如图所示的电路中，电源两端的电压保持不变，在开关S、S 闭合的情况下，开关S 闭合后
3 1 2
与S 断开时相比，电流表、电压表示数的变化，下列说法中正确的是（ ）
2
A．电流表的示数变大 B．电流表的示数变小
C．电压表的示数变大 D．电压表的示数变小
15．在图所示的电路中，电源电压不变，闭合开关S，电压表V 与电压表V 的示数之比为2：3，电
1 2
流表A的示数为l安；若将电压表V 换成电流表A ． 则电流表A 的示数为2安．那么电阻R 和电
1 1 1 1
阻R 的阻值之比为（ ）
3
A．2：1 B．1：2 C．4：
3 D．3：4
二、填空题：共8题，每空1分,共18分。

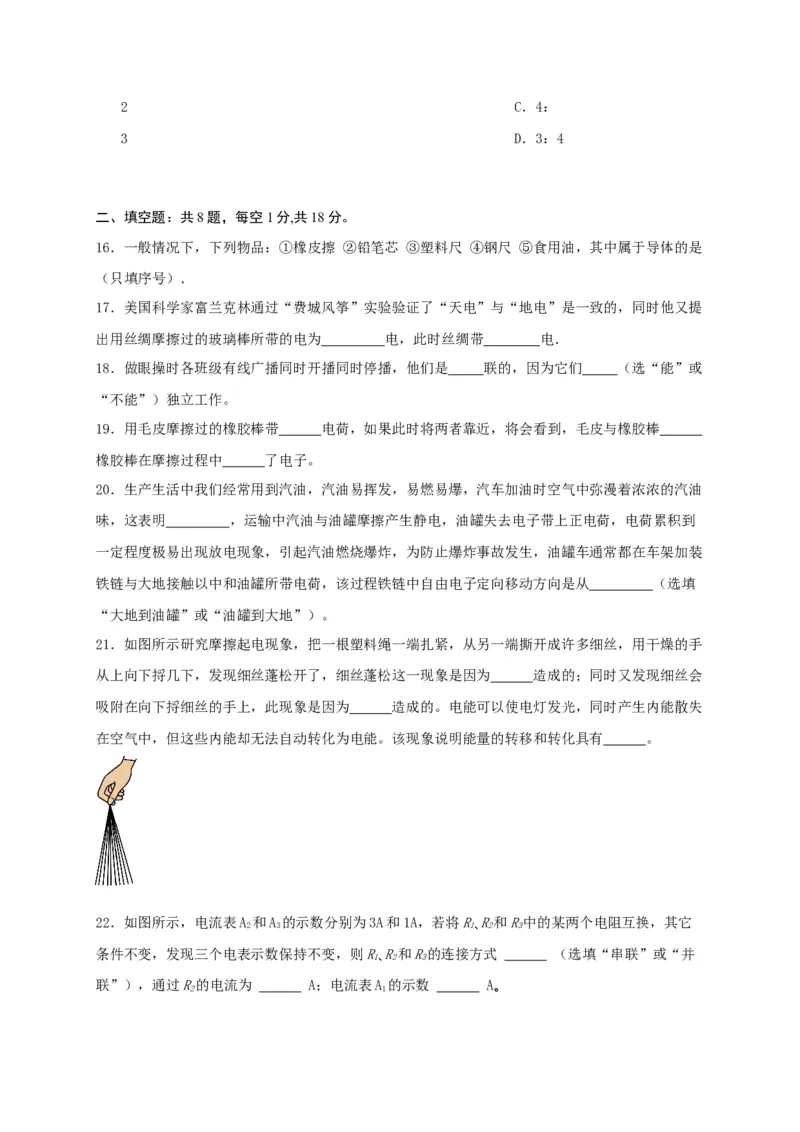

16．一般情况下，下列物品：①橡皮擦 ②铅笔芯 ③塑料尺 ④钢尺 ⑤食用油，其中属于导体的是
（只填序号）．
17．美国科学家富兰克林通过“费城风筝”实验验证了“天电”与“地电”是一致的，同时他又提
出用丝绸摩擦过的玻璃棒所带的电为 电，此时丝绸带 电．
18．做眼操时各班级有线广播同时开播同时停播，他们是 联的，因为它们 （选“能”或
“不能”）独立工作。
19．用毛皮摩擦过的橡胶棒带 电荷，如果此时将两者靠近，将会看到，毛皮与橡胶棒
橡胶棒在摩擦过程中 了电子。
20．生产生活中我们经常用到汽油，汽油易挥发，易燃易爆，汽车加油时空气中弥漫着浓浓的汽油
味，这表明 ，运输中汽油与油罐摩擦产生静电，油罐失去电子带上正电荷，电荷累积到
一定程度极易出现放电现象，引起汽油燃烧爆炸，为防止爆炸事故发生，油罐车通常都在车架加装
铁链与大地接触以中和油罐所带电荷，该过程铁链中自由电子定向移动方向是从 （选填
“大地到油罐”或“油罐到大地”）。
21．如图所示研究摩擦起电现象，把一根塑料绳一端扎紧，从另一端撕开成许多细丝，用干燥的手
从上向下捋几下，发现细丝蓬松开了，细丝蓬松这一现象是因为 造成的；同时又发现细丝会
吸附在向下捋细丝的手上，此现象是因为 造成的。电能可以使电灯发光，同时产生内能散失
在空气中，但这些内能却无法自动转化为电能。该现象说明能量的转移和转化具有 。

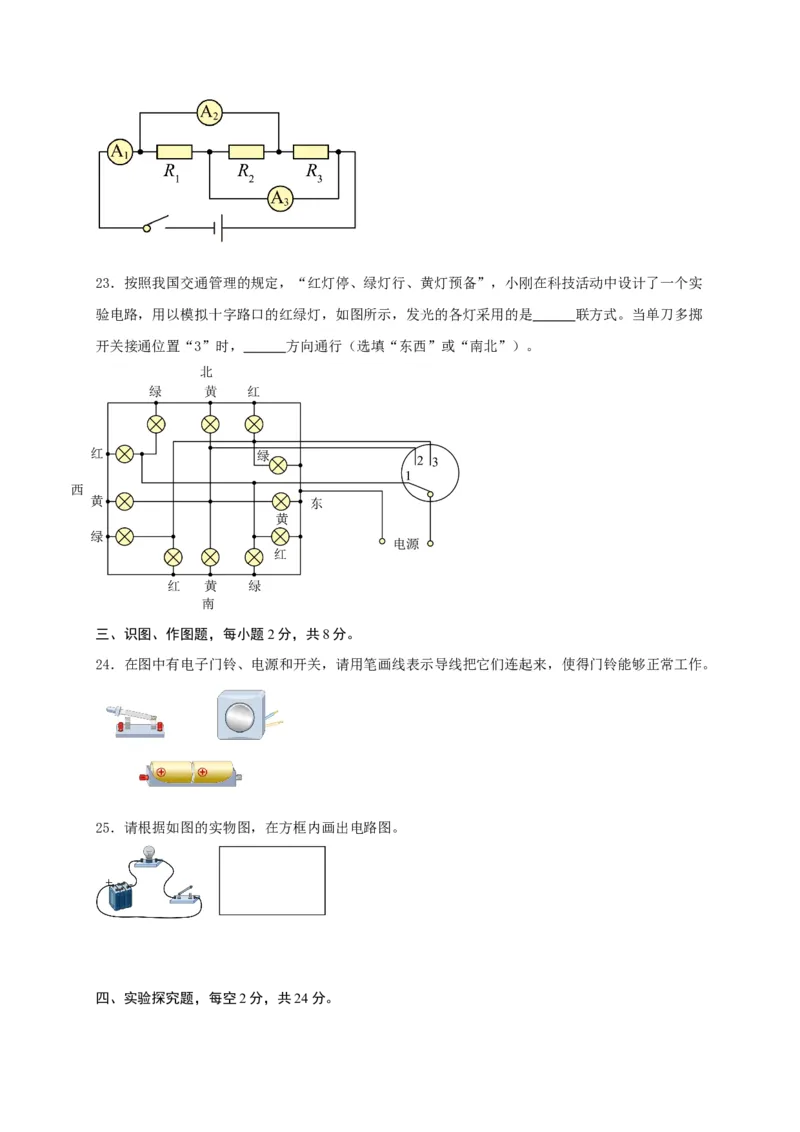

22．如图所示，电流表A 和A 的示数分别为3A和1A，若将R､R和R中的某两个电阻互换，其它
2 3 1 2 3
条件不变，发现三个电表示数保持不变，则R､R和R的连接方式 （选填“串联”或“并
1 2 3
联”），通过R的电流为 A；电流表A 的示数 A｡
2 123．按照我国交通管理的规定，“红灯停、绿灯行、黄灯预备”，小刚在科技活动中设计了一个实
验电路，用以模拟十字路口的红绿灯，如图所示，发光的各灯采用的是 联方式。当单刀多掷
开关接通位置“3”时， 方向通行（选填“东西”或“南北”）。
三、识图、作图题，每小题2分，共8分。
24．在图中有电子门铃、电源和开关，请用笔画线表示导线把它们连起来，使得门铃能够正常工作。
25．请根据如图的实物图，在方框内画出电路图。

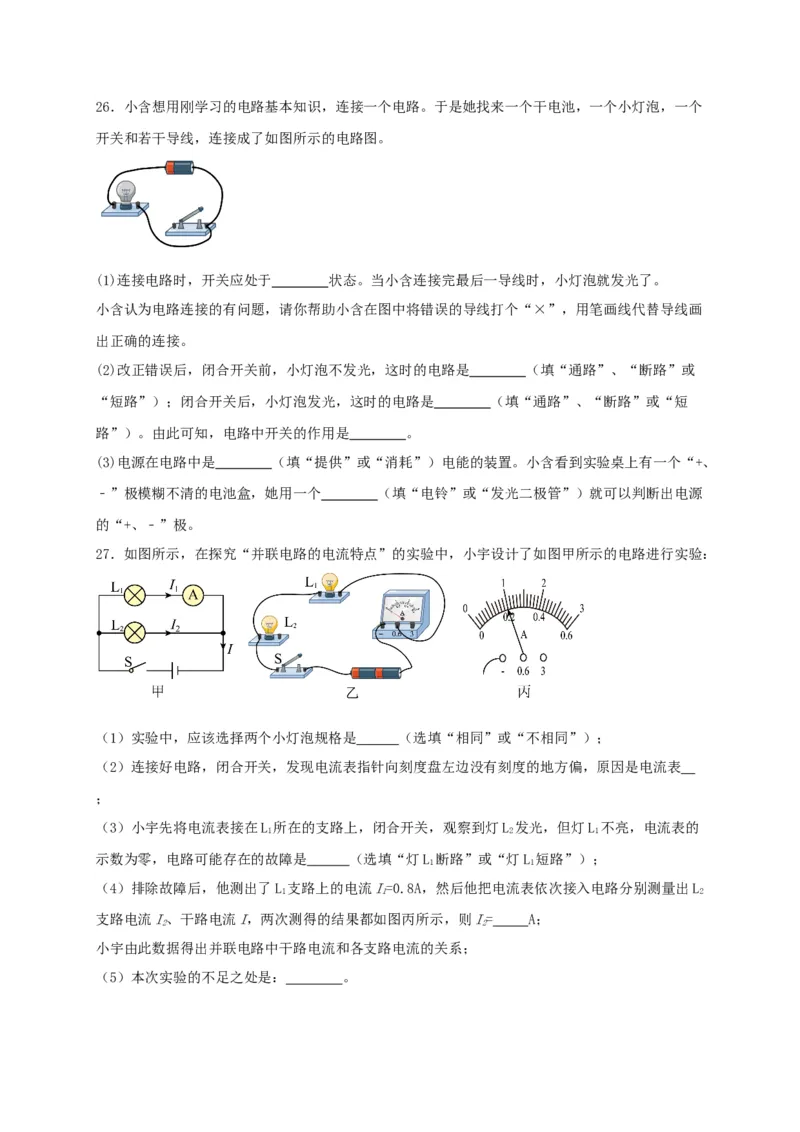

四、实验探究题，每空2分，共24分。26．小含想用刚学习的电路基本知识，连接一个电路。于是她找来一个干电池，一个小灯泡，一个
开关和若干导线，连接成了如图所示的电路图。
(1)连接电路时，开关应处于 状态。当小含连接完最后一导线时，小灯泡就发光了。
小含认为电路连接的有问题，请你帮助小含在图中将错误的导线打个“×”，用笔画线代替导线画
出正确的连接。
(2)改正错误后，闭合开关前，小灯泡不发光，这时的电路是 （填“通路”、“断路”或
“短路”）；闭合开关后，小灯泡发光，这时的电路是 （填“通路”、“断路”或“短
路”）。由此可知，电路中开关的作用是 。
(3)电源在电路中是 （填“提供”或“消耗”）电能的装置。小含看到实验桌上有一个“+、
﹣”极模糊不清的电池盒，她用一个 （填“电铃”或“发光二极管”）就可以判断出电源
的“+、﹣”极。
27．如图所示，在探究“并联电路的电流特点”的实验中，小宇设计了如图甲所示的电路进行实验：
（1）实验中，应该选择两个小灯泡规格是 （选填“相同”或“不相同”）；
（2）连接好电路，闭合开关，发现电流表指针向刻度盘左边没有刻度的地方偏，原因是电流表
；
（3）小宇先将电流表接在L 所在的支路上，闭合开关，观察到灯L 发光，但灯L 不亮，电流表的
1 2 1
示数为零，电路可能存在的故障是 （选填“灯L 断路”或“灯L 短路”）；
1 1
（4）排除故障后，他测出了L 支路上的电流I=0.8A，然后他把电流表依次接入电路分别测量出L
1 1 2
支路电流I、干路电流I，两次测得的结果都如图丙所示，则I= A；
2 2
小宇由此数据得出并联电路中干路电流和各支路电流的关系；
（5）本次实验的不足之处是： 。五、简答题与计算题，28题4分，29题4分，30题6分，31题6分，共20分。

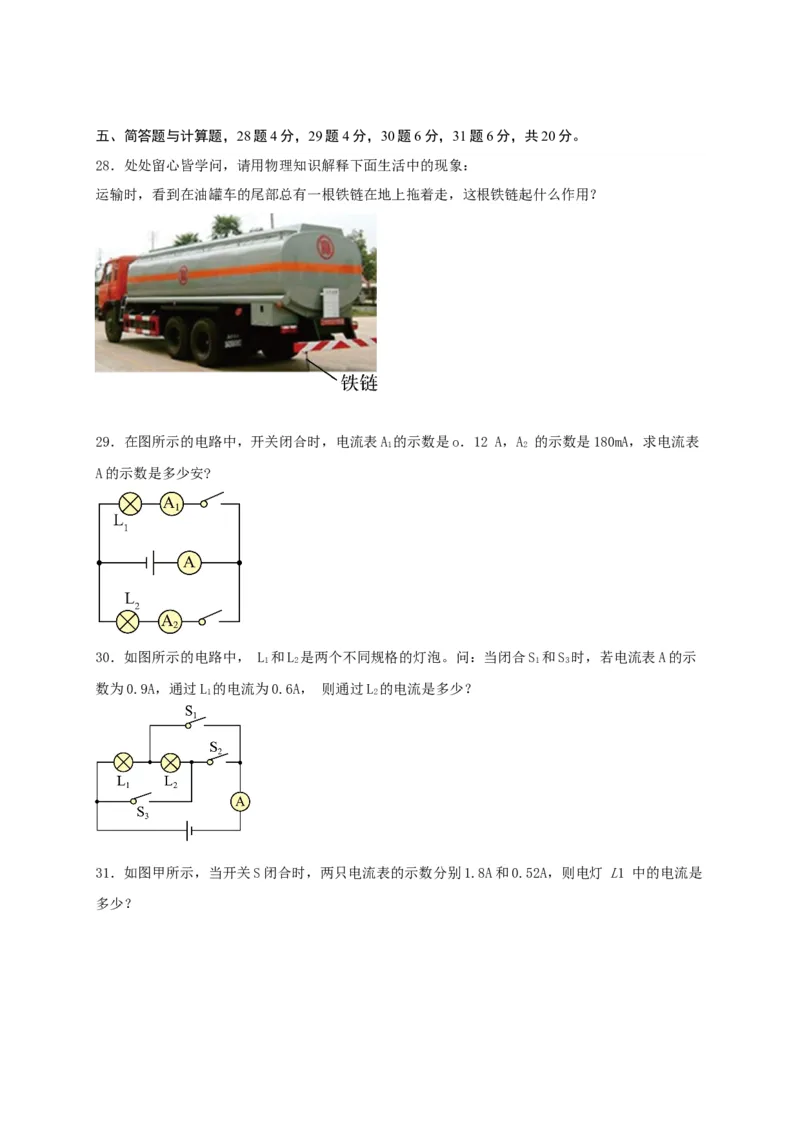

28．处处留心皆学问，请用物理知识解释下面生活中的现象：
运输时，看到在油罐车的尾部总有一根铁链在地上拖着走，这根铁链起什么作用？
29．在图所示的电路中，开关闭合时，电流表A 的示数是o．12 A，A 的示数是180mA，求电流表
1 2
A的示数是多少安?
30．如图所示的电路中， L 和L 是两个不同规格的灯泡。问：当闭合S 和S 时，若电流表A的示
1 2 1 3
数为0.9A，通过L 的电流为0.6A， 则通过L 的电流是多少？
1 2
31．如图甲所示，当开关S闭合时，两只电流表的示数分别1.8A和0.52A，则电灯 L1 中的电流是
多少？
