2022年广东省广州市中考物理试题
学校:___________姓名：___________班级：___________考号：___________
一、单选题

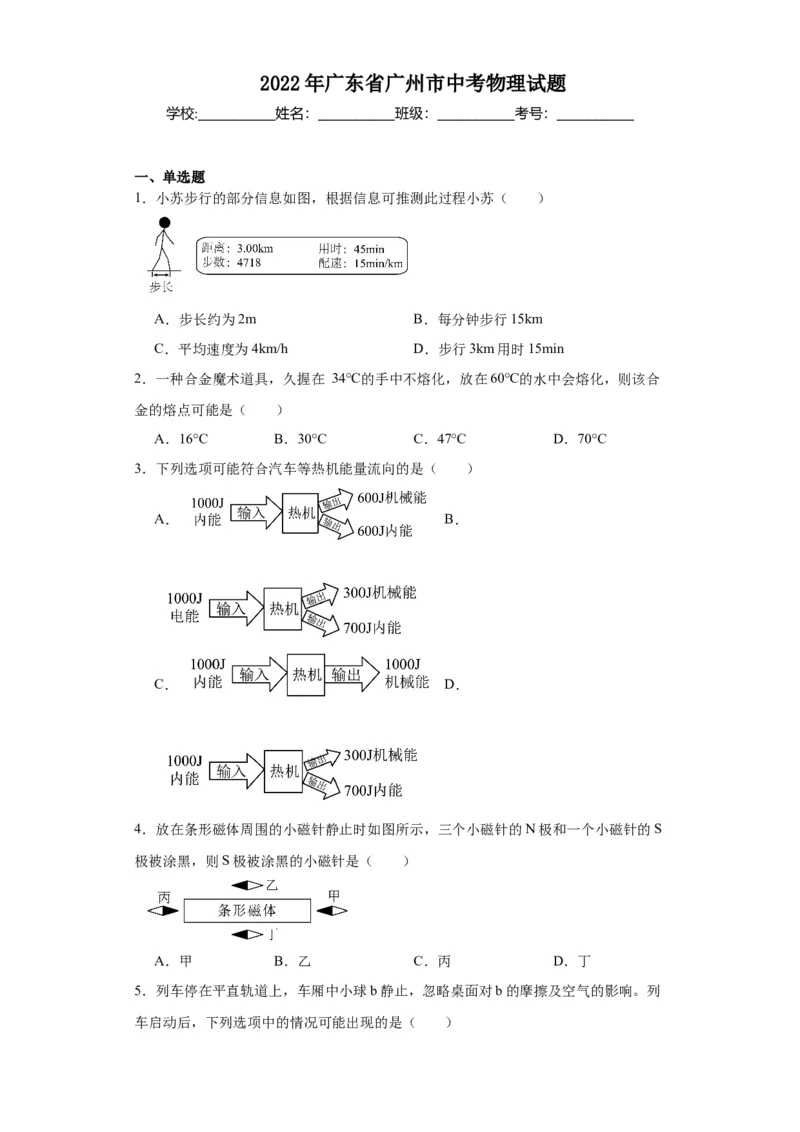

1．小苏步行的部分信息如图，根据信息可推测此过程小苏（ ）
A．步长约为2m B．每分钟步行15km
C．平均速度为4km/h D．步行3km用时15min
2．一种合金魔术道具，久握在 34℃的手中不熔化，放在60℃的水中会熔化，则该合
金的熔点可能是（ ）
A．16°C B．30°C C．47°C D．70°C

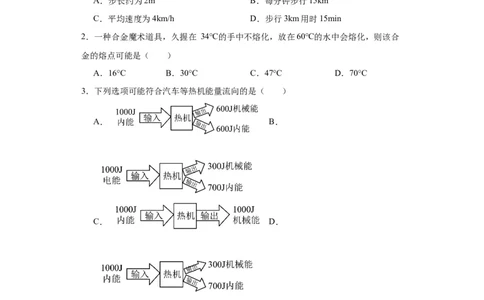

3．下列选项可能符合汽车等热机能量流向的是（ ）
A． B．
C． D．
4．放在条形磁体周围的小磁针静止时如图所示，三个小磁针的N极和一个小磁针的S
极被涂黑，则S极被涂黑的小磁针是（ ）
A．甲 B．乙 C．丙 D．丁
5．列车停在平直轨道上，车厢中小球b静止，忽略桌面对b的摩擦及空气的影响。列
车启动后，下列选项中的情况可能出现的是（ ）A． B．

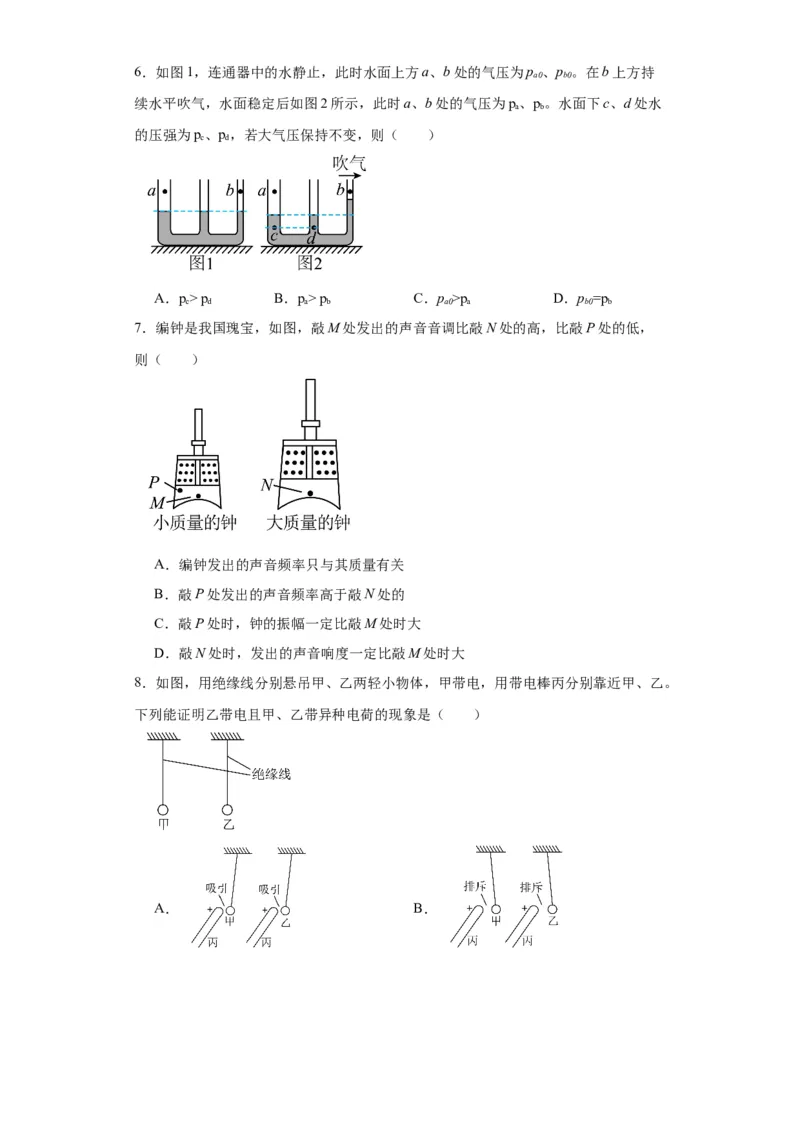

C． D．6．如图1，连通器中的水静止，此时水面上方a、b处的气压为p 、p 。在b上方持
a0 b0
续水平吹气，水面稳定后如图2所示，此时a、b处的气压为p、p。水面下c、d处水
a b
的压强为p、p，若大气压保持不变，则（ ）
c d
A．p> p B．p> p C．p >p D．p =p
c d a b a0 a b0 b

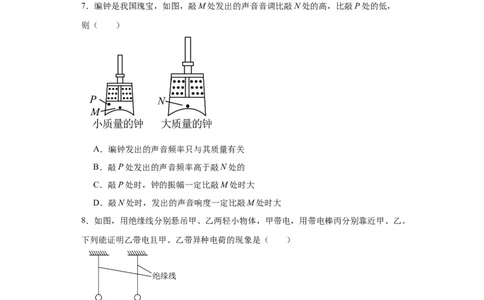

7．编钟是我国瑰宝，如图，敲M处发出的声音音调比敲N处的高，比敲P处的低，
则（ ）
A．编钟发出的声音频率只与其质量有关
B．敲P处发出的声音频率高于敲N处的
C．敲P处时，钟的振幅一定比敲M处时大
D．敲N处时，发出的声音响度一定比敲M处时大
8．如图，用绝缘线分别悬吊甲、乙两轻小物体，甲带电，用带电棒丙分别靠近甲、乙。
下列能证明乙带电且甲、乙带异种电荷的现象是（ ）
A． B．C． D．

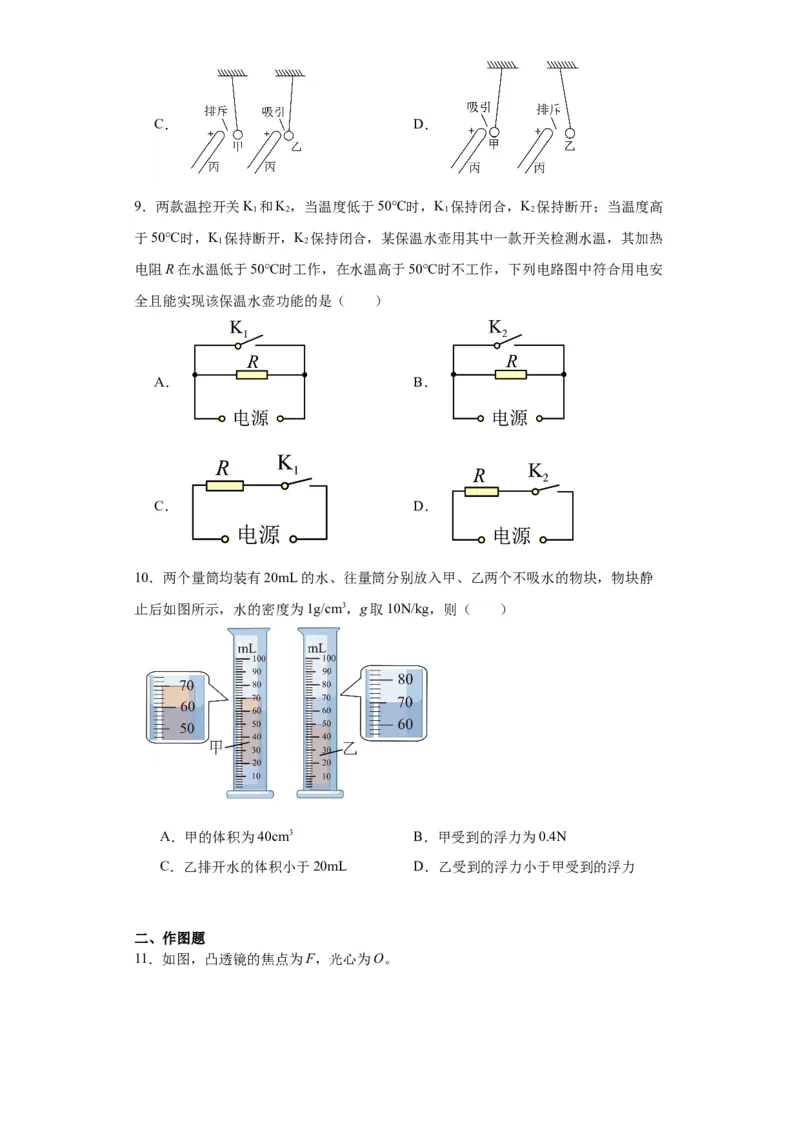

9．两款温控开关K 和K，当温度低于50℃时，K 保持闭合，K 保持断开；当温度高
1 2 1 2
于50℃时，K 保持断开，K 保持闭合，某保温水壶用其中一款开关检测水温，其加热
1 2
电阻R在水温低于50℃时工作，在水温高于50℃时不工作，下列电路图中符合用电安
全且能实现该保温水壶功能的是（ ）
A． B．
C． D．
10．两个量筒均装有20mL的水、往量筒分别放入甲、乙两个不吸水的物块，物块静
止后如图所示，水的密度为1g/cm3，g取10N/kg，则（ ）
A．甲的体积为40cm3 B．甲受到的浮力为0.4N
C．乙排开水的体积小于20mL D．乙受到的浮力小于甲受到的浮力
二、作图题

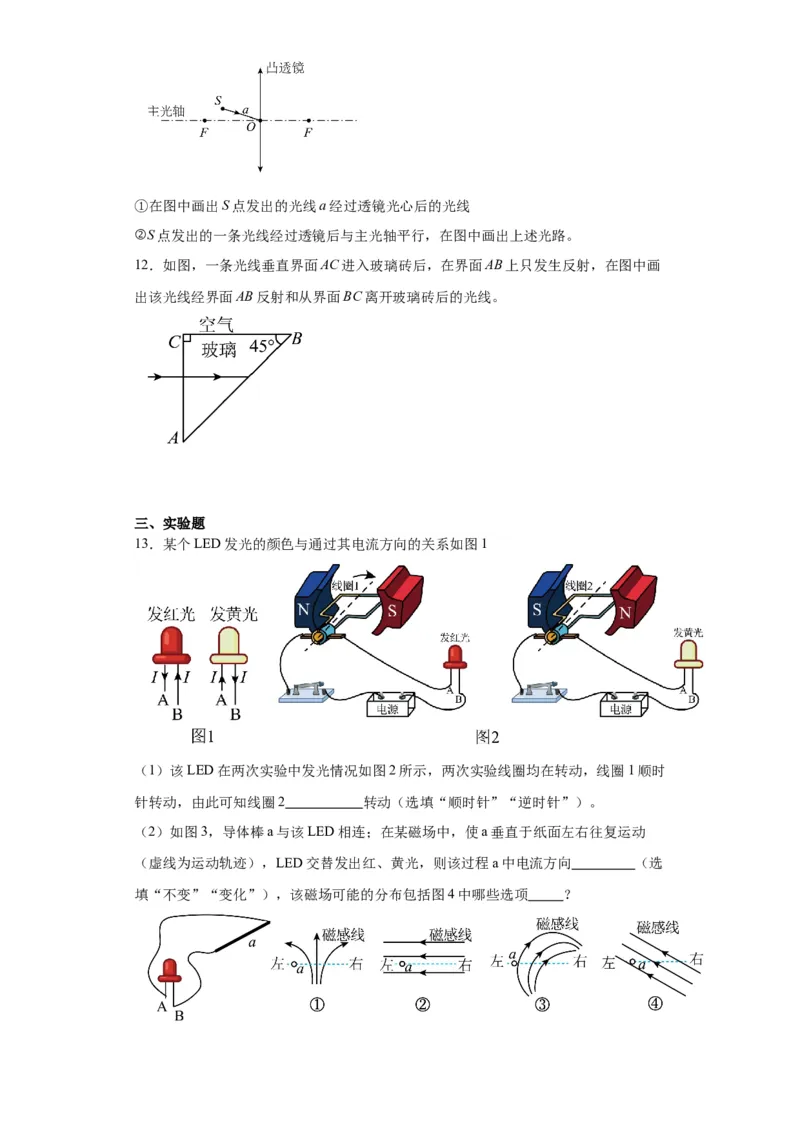

11．如图，凸透镜的焦点为F，光心为O。①在图中画出S点发出的光线a经过透镜光心后的光线
②S点发出的一条光线经过透镜后与主光轴平行，在图中画出上述光路。
12．如图，一条光线垂直界面AC进入玻璃砖后，在界面AB上只发生反射，在图中画
出该光线经界面AB反射和从界面BC离开玻璃砖后的光线。
三、实验题
13．某个LED发光的颜色与通过其电流方向的关系如图1
（1）该LED在两次实验中发光情况如图2所示，两次实验线圈均在转动，线圈1顺时
针转动，由此可知线圈2 转动（选填“顺时针”“逆时针”）。
（2）如图3，导体棒a与该LED相连；在某磁场中，使a垂直于纸面左右往复运动
（虚线为运动轨迹），LED交替发出红、黄光，则该过程a中电流方向 （选
填“不变”“变化”），该磁场可能的分布包括图4中哪些选项 ？四、填空题

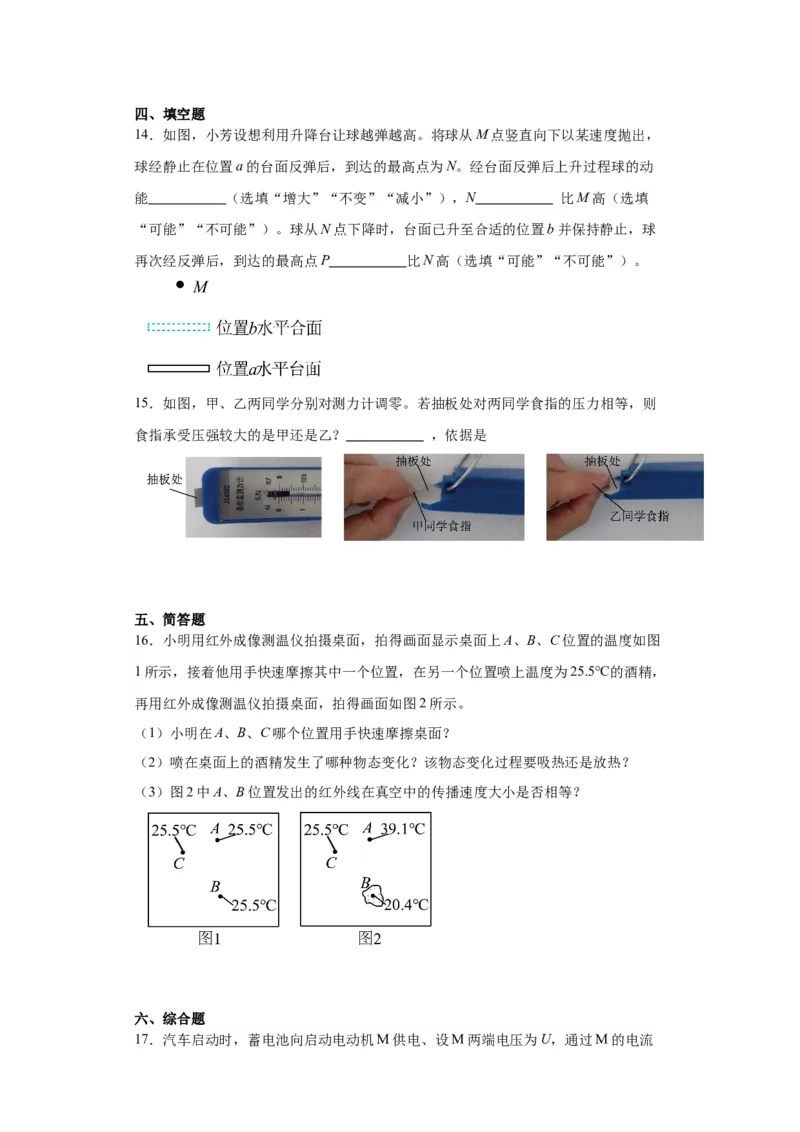

14．如图，小芳设想利用升降台让球越弹越高。将球从M点竖直向下以某速度抛出，
球经静止在位置a的台面反弹后，到达的最高点为N。经台面反弹后上升过程球的动
能 （选填“增大”“不变”“减小”），N 比M高（选填
“可能”“不可能”）。球从N点下降时，台面已升至合适的位置b并保持静止，球
再次经反弹后，到达的最高点P 比N高（选填“可能”“不可能”）。
15．如图，甲、乙两同学分别对测力计调零。若抽板处对两同学食指的压力相等，则
食指承受压强较大的是甲还是乙？ ，依据是
五、简答题
16．小明用红外成像测温仪拍摄桌面，拍得画面显示桌面上A、B、C位置的温度如图
1所示，接着他用手快速摩擦其中一个位置，在另一个位置喷上温度为25.5℃的酒精，
再用红外成像测温仪拍摄桌面，拍得画面如图2所示。
（1）小明在A、B、C哪个位置用手快速摩擦桌面？
（2）喷在桌面上的酒精发生了哪种物态变化？该物态变化过程要吸热还是放热？
（3）图2中A、B位置发出的红外线在真空中的传播速度大小是否相等？
六、综合题

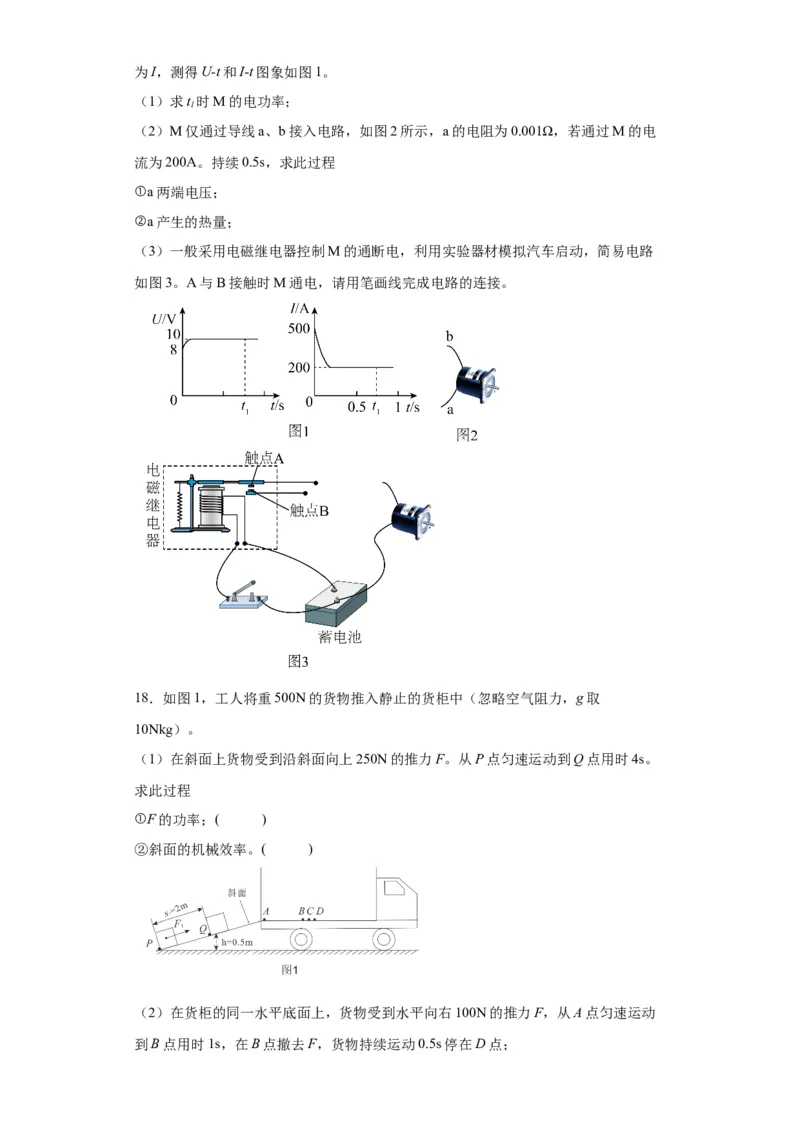

17．汽车启动时，蓄电池向启动电动机M供电、设M两端电压为U，通过M的电流为I，测得U-t和I-t图象如图1。
（1）求t 时M的电功率；
1
（2）M仅通过导线a、b接入电路，如图2所示，a的电阻为0.001Ω，若通过M的电
流为200A。持续0.5s，求此过程
①a两端电压；
②a产生的热量；
（3）一般采用电磁继电器控制M的通断电，利用实验器材模拟汽车启动，简易电路
如图3。A与B接触时M通电，请用笔画线完成电路的连接。
18．如图1，工人将重500N的货物推入静止的货柜中（忽略空气阻力，g取
10Nkg）。
（1）在斜面上货物受到沿斜面向上250N的推力F。从P点匀速运动到Q点用时4s。
求此过程
①F的功率；( )
②斜面的机械效率。( )
（2）在货柜的同一水平底面上，货物受到水平向右100N的推力F，从A点匀速运动

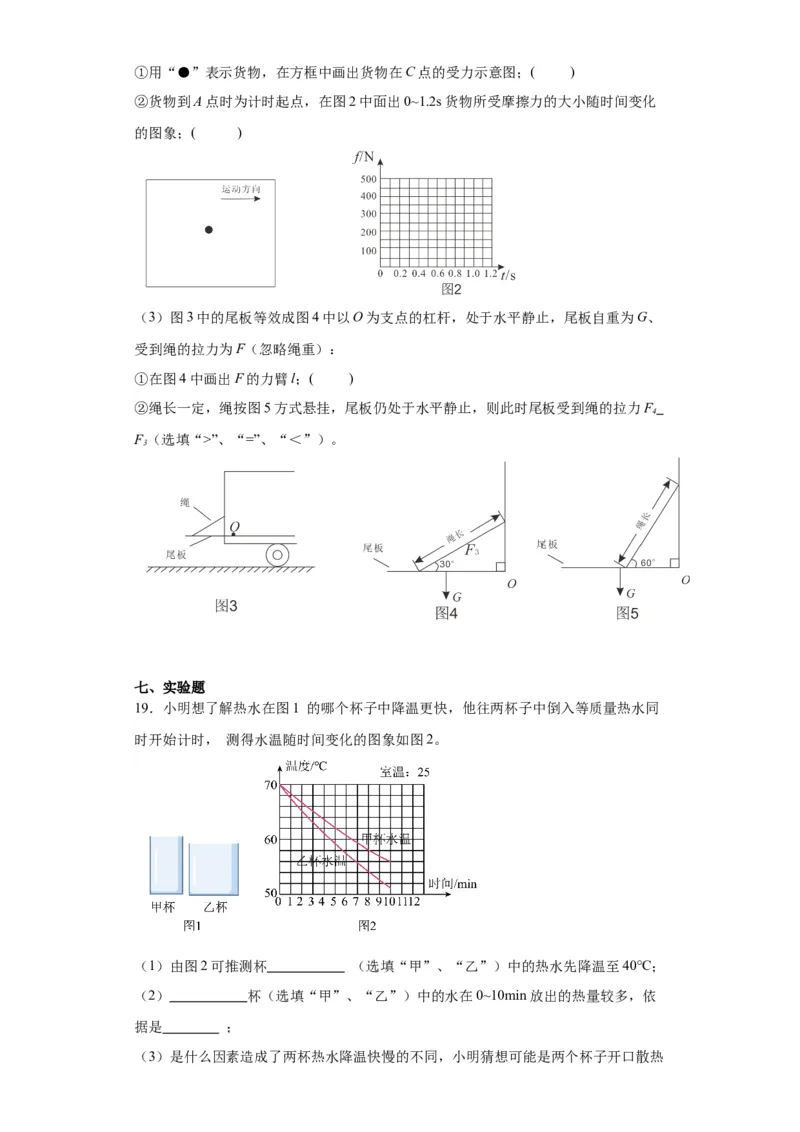

到B点用时1s，在B点撤去F，货物持续运动0.5s停在D点；①用“●”表示货物，在方框中画出货物在C点的受力示意图；( )
②货物到A点时为计时起点，在图2中面出0~1.2s货物所受摩擦力的大小随时间变化
的图象；( )
（3）图3中的尾板等效成图4中以O为支点的杠杆，处于水平静止，尾板自重为G、
受到绳的拉力为F（忽略绳重）：
①在图4中画出F的力臂l；( )
②绳长一定，绳按图5方式悬挂，尾板仍处于水平静止，则此时尾板受到绳的拉力F
4
F（选填“>”、“=”、“＜”）。
3
七、实验题
19．小明想了解热水在图1 的哪个杯子中降温更快，他往两杯子中倒入等质量热水同
时开始计时， 测得水温随时间变化的图象如图2。
（1）由图2可推测杯 （选填“甲”、“乙”）中的热水先降温至40℃；
（2） 杯（选填“甲”、“乙”）中的水在0~10min放出的热量较多，依
据是 ；
（3）是什么因素造成了两杯热水降温快慢的不同，小明猜想可能是两个杯子开口散热面积的不同和杯身散热的不同。请设计实验探究热水降温快慢与玻璃杯开口大小是否
有关，写出实验步骤（已提供足量热水，从图3中自造器材）。
实验步骤：( )参考答案：

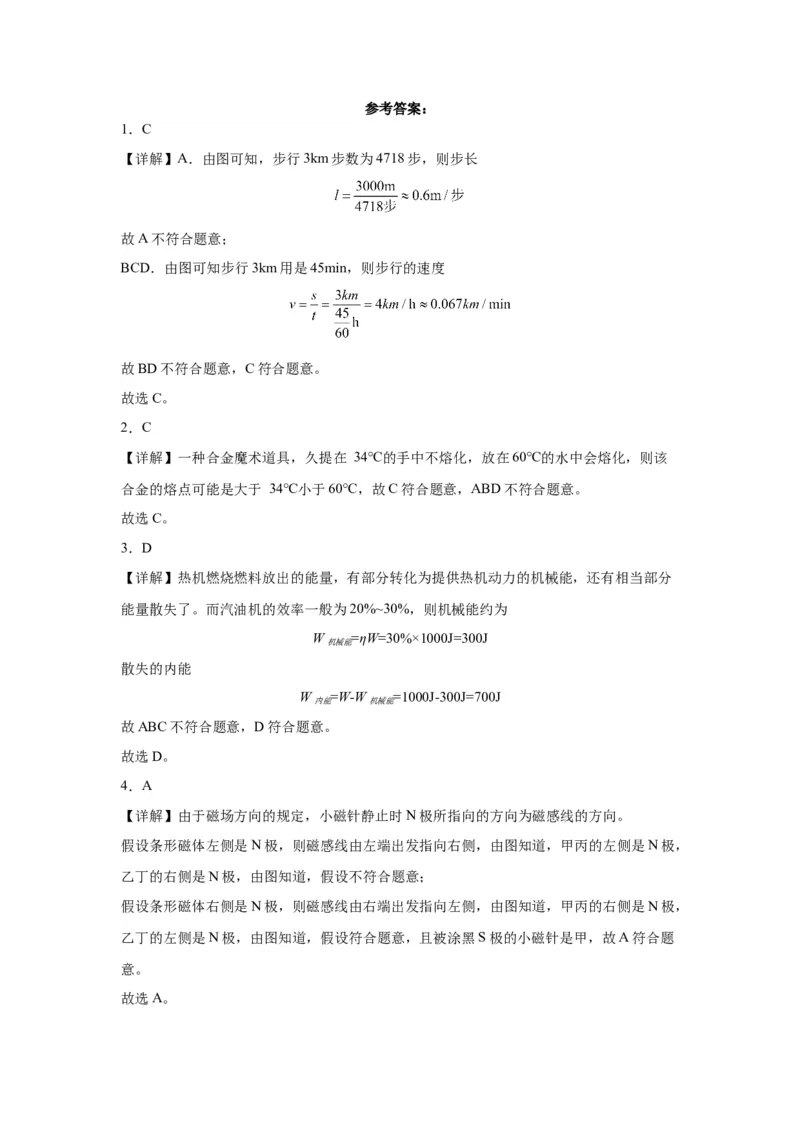

1．C
【详解】A．由图可知，步行3km步数为4718步，则步长
故A不符合题意；
BCD．由图可知步行3km用是45min，则步行的速度
故BD不符合题意，C符合题意。
故选C。
2．C
【详解】一种合金魔术道具，久提在 34℃的手中不熔化，放在60℃的水中会熔化，则该
合金的熔点可能是大于 34℃小于60℃，故C符合题意，ABD不符合题意。
故选C。
3．D
【详解】热机燃烧燃料放出的能量，有部分转化为提供热机动力的机械能，还有相当部分
能量散失了。而汽油机的效率一般为20%~30%，则机械能约为
W =ηW=30%×1000J=300J
机械能
散失的内能
W =W-W =1000J-300J=700J
内能 机械能
故ABC不符合题意，D符合题意。
故选D。
4．A
【详解】由于磁场方向的规定，小磁针静止时N极所指向的方向为磁感线的方向。
假设条形磁体左侧是N极，则磁感线由左端出发指向右侧，由图知道，甲丙的左侧是N极，
乙丁的右侧是N极，由图知道，假设不符合题意；
假设条形磁体右侧是N极，则磁感线由右端出发指向左侧，由图知道，甲丙的右侧是N极，
乙丁的左侧是N极，由图知道，假设符合题意，且被涂黑S极的小磁针是甲，故A符合题
意。

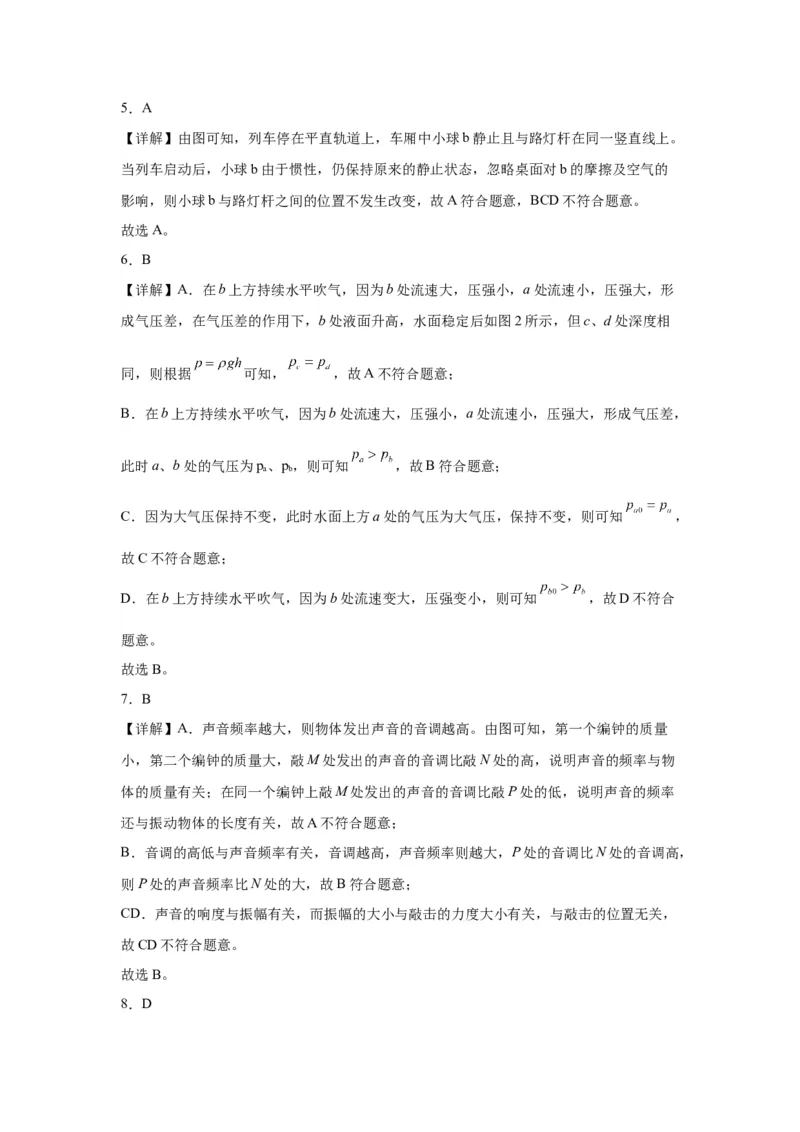

故选A。5．A
【详解】由图可知，列车停在平直轨道上，车厢中小球b静止且与路灯杆在同一竖直线上。
当列车启动后，小球b由于惯性，仍保持原来的静止状态，忽略桌面对b的摩擦及空气的
影响，则小球b与路灯杆之间的位置不发生改变，故A符合题意，BCD不符合题意。
故选A。
6．B
【详解】A．在b上方持续水平吹气，因为b处流速大，压强小，a处流速小，压强大，形
成气压差，在气压差的作用下，b处液面升高，水面稳定后如图2所示，但c、d处深度相
同，则根据 可知， ，故A不符合题意；
B．在b上方持续水平吹气，因为b处流速大，压强小，a处流速小，压强大，形成气压差，
此时a、b处的气压为p、p，则可知 ，故B符合题意；
a b
C．因为大气压保持不变，此时水面上方a处的气压为大气压，保持不变，则可知 ，
故C不符合题意；
D．在b上方持续水平吹气，因为b处流速变大，压强变小，则可知 ，故D不符合
题意。
故选B。
7．B
【详解】A．声音频率越大，则物体发出声音的音调越高。由图可知，第一个编钟的质量
小，第二个编钟的质量大，敲M处发出的声音的音调比敲N处的高，说明声音的频率与物
体的质量有关；在同一个编钟上敲M处发出的声音的音调比敲P处的低，说明声音的频率
还与振动物体的长度有关，故A不符合题意；
B．音调的高低与声音频率有关，音调越高，声音频率则越大，P处的音调比N处的音调高，
则P处的声音频率比N处的大，故B符合题意；
CD．声音的响度与振幅有关，而振幅的大小与敲击的力度大小有关，与敲击的位置无关，
故CD不符合题意。
故选B。

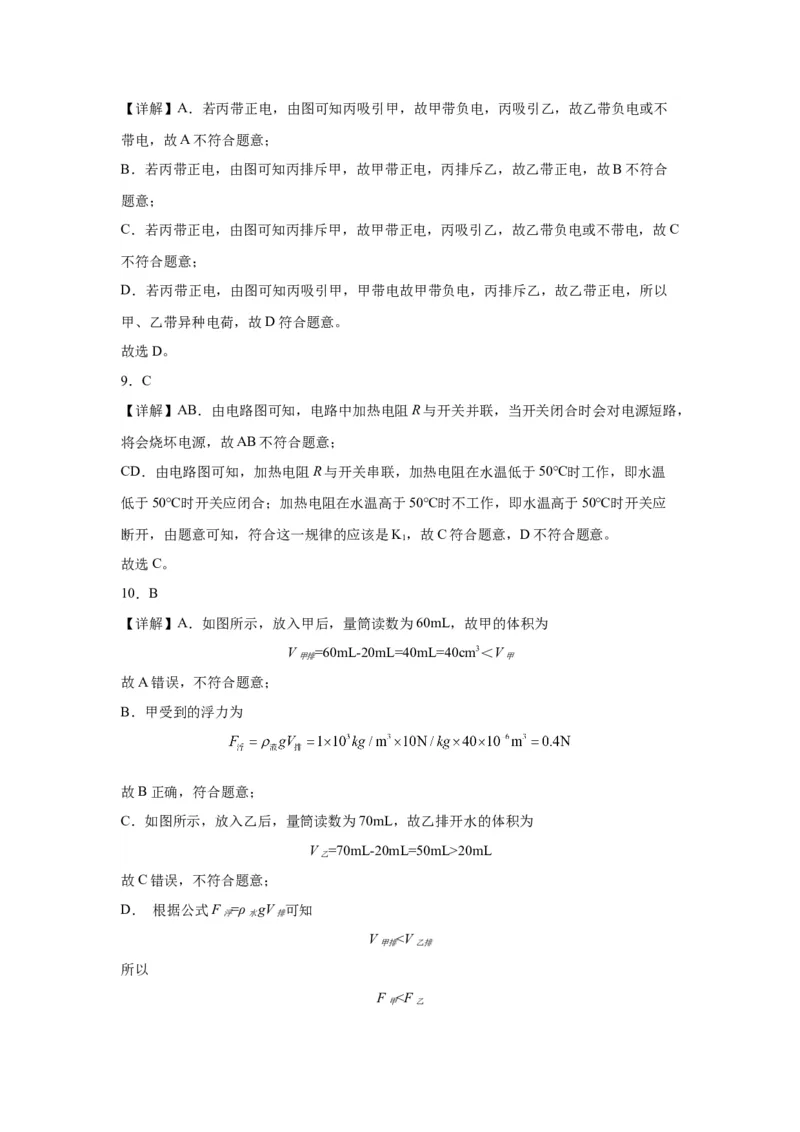

8．D【详解】A．若丙带正电，由图可知丙吸引甲，故甲带负电，丙吸引乙，故乙带负电或不
带电，故A不符合题意；
B．若丙带正电，由图可知丙排斥甲，故甲带正电，丙排斥乙，故乙带正电，故B不符合
题意；
C．若丙带正电，由图可知丙排斥甲，故甲带正电，丙吸引乙，故乙带负电或不带电，故C
不符合题意；
D．若丙带正电，由图可知丙吸引甲，甲带电故甲带负电，丙排斥乙，故乙带正电，所以
甲、乙带异种电荷，故D符合题意。
故选D。
9．C
【详解】AB．由电路图可知，电路中加热电阻R与开关并联，当开关闭合时会对电源短路，
将会烧坏电源，故AB不符合题意；
CD．由电路图可知，加热电阻R与开关串联，加热电阻在水温低于50℃时工作，即水温
低于50℃时开关应闭合；加热电阻在水温高于50℃时不工作，即水温高于50℃时开关应
断开，由题意可知，符合这一规律的应该是K，故C符合题意，D不符合题意。
1
故选C。
10．B
【详解】A．如图所示，放入甲后，量筒读数为60mL，故甲的体积为
V =60mL-20mL=40mL=40cm3＜V
甲排 甲
故A错误，不符合题意；
B．甲受到的浮力为
故B正确，符合题意；
C．如图所示，放入乙后，量筒读数为70mL，故乙排开水的体积为
V =70mL-20mL=50mL>20mL
乙
故C错误，不符合题意；
D． 根据公式F =ρ gV 可知
浮 水 排
V <V
甲排 乙排
所以
F <F
甲 乙故D错误，不符合题意。
故选B。

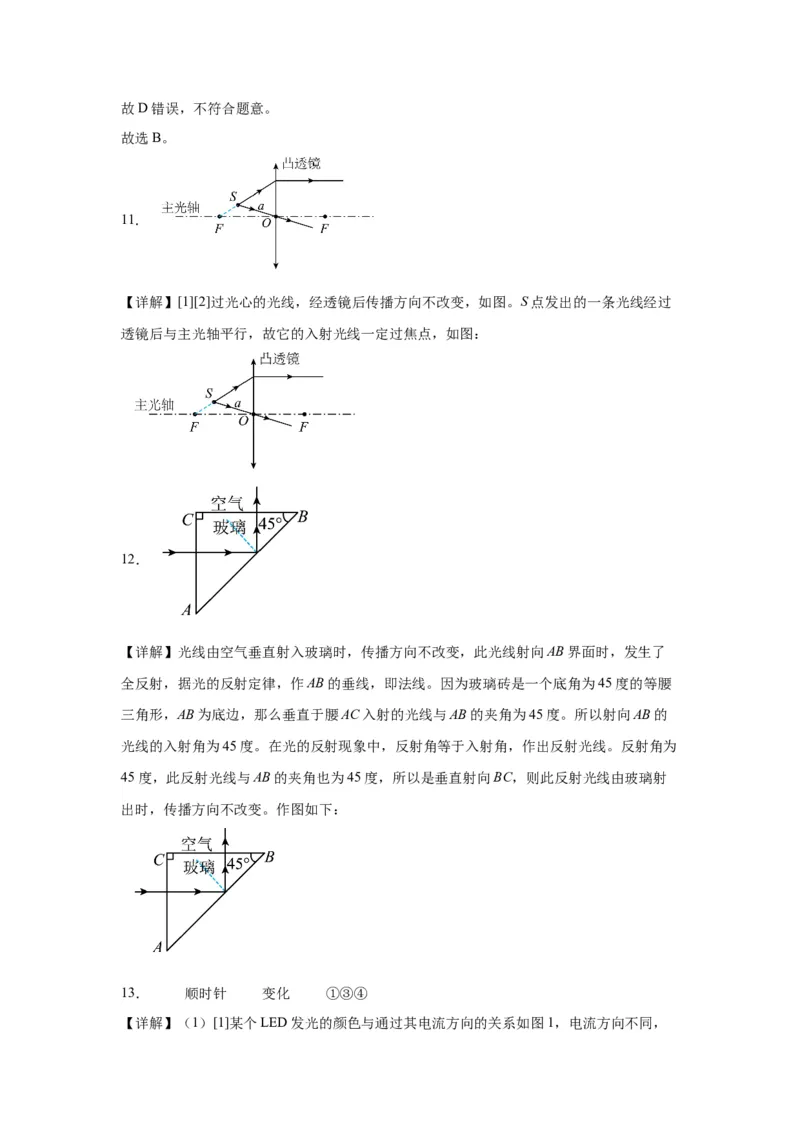

11．
【详解】[1][2]过光心的光线，经透镜后传播方向不改变，如图。S点发出的一条光线经过
透镜后与主光轴平行，故它的入射光线一定过焦点，如图：
12．
【详解】光线由空气垂直射入玻璃时，传播方向不改变，此光线射向AB界面时，发生了
全反射，据光的反射定律，作AB的垂线，即法线。因为玻璃砖是一个底角为45度的等腰
三角形，AB为底边，那么垂直于腰AC入射的光线与AB的夹角为45度。所以射向AB的
光线的入射角为45度。在光的反射现象中，反射角等于入射角，作出反射光线。反射角为
45度，此反射光线与AB的夹角也为45度，所以是垂直射向BC，则此反射光线由玻璃射
出时，传播方向不改变。作图如下：
13． 顺时针 变化 ①③④

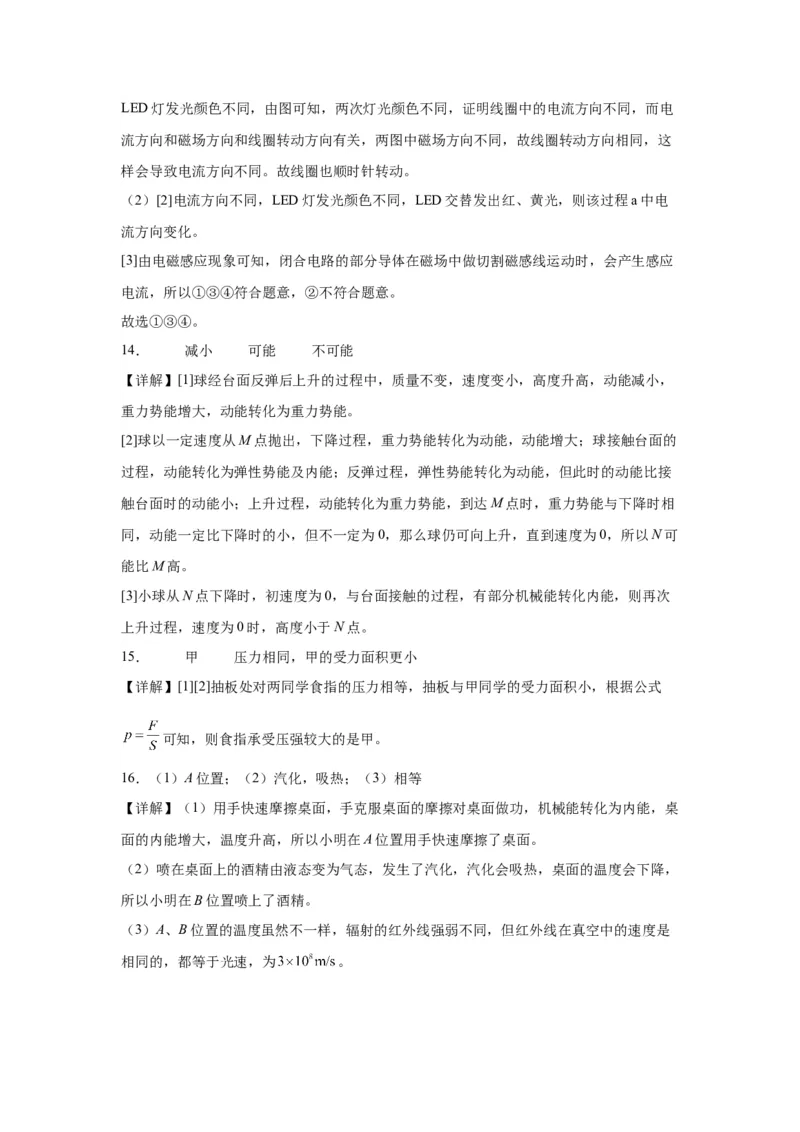

【详解】（1）[1]某个LED发光的颜色与通过其电流方向的关系如图1，电流方向不同，LED灯发光颜色不同，由图可知，两次灯光颜色不同，证明线圈中的电流方向不同，而电
流方向和磁场方向和线圈转动方向有关，两图中磁场方向不同，故线圈转动方向相同，这
样会导致电流方向不同。故线圈也顺时针转动。
（2）[2]电流方向不同，LED灯发光颜色不同，LED交替发出红、黄光，则该过程a中电
流方向变化。
[3]由电磁感应现象可知，闭合电路的部分导体在磁场中做切割磁感线运动时，会产生感应
电流，所以①③④符合题意，②不符合题意。
故选①③④。
14． 减小 可能 不可能
【详解】[1]球经台面反弹后上升的过程中，质量不变，速度变小，高度升高，动能减小，
重力势能增大，动能转化为重力势能。
[2]球以一定速度从M点抛出，下降过程，重力势能转化为动能，动能增大；球接触台面的
过程，动能转化为弹性势能及内能；反弹过程，弹性势能转化为动能，但此时的动能比接
触台面时的动能小；上升过程，动能转化为重力势能，到达M点时，重力势能与下降时相
同，动能一定比下降时的小，但不一定为0，那么球仍可向上升，直到速度为0，所以N可
能比M高。
[3]小球从N点下降时，初速度为0，与台面接触的过程，有部分机械能转化内能，则再次
上升过程，速度为0时，高度小于N点。
15． 甲 压力相同，甲的受力面积更小
【详解】[1][2]抽板处对两同学食指的压力相等，抽板与甲同学的受力面积小，根据公式
可知，则食指承受压强较大的是甲。
16．（1）A位置；（2）汽化，吸热；（3）相等
【详解】（1）用手快速摩擦桌面，手克服桌面的摩擦对桌面做功，机械能转化为内能，桌
面的内能增大，温度升高，所以小明在A位置用手快速摩擦了桌面。
（2）喷在桌面上的酒精由液态变为气态，发生了汽化，汽化会吸热，桌面的温度会下降，
所以小明在B位置喷上了酒精。
（3）A、B位置的温度虽然不一样，辐射的红外线强弱不同，但红外线在真空中的速度是

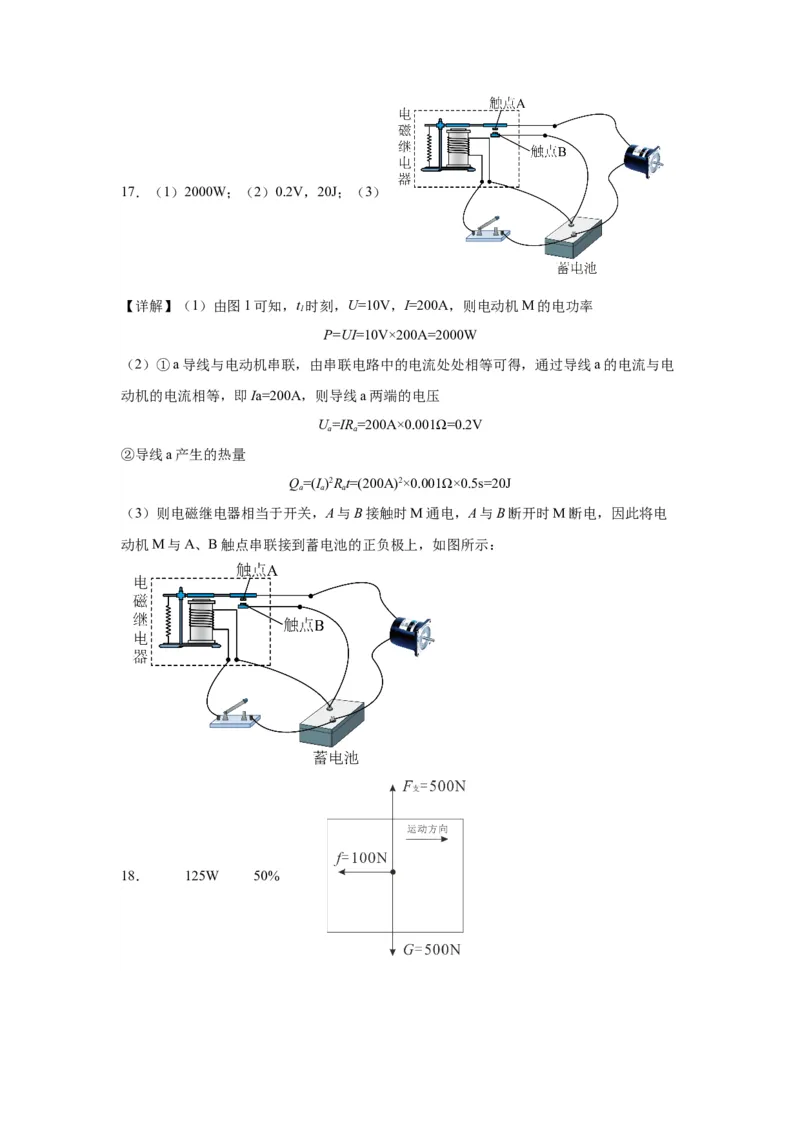

相同的，都等于光速，为 。17．（1）2000W；（2）0.2V，20J；（3）
【详解】（1）由图1可知，t 时刻，U=10V，I=200A，则电动机M的电功率
1
P=UI=10V×200A=2000W
（2）①a导线与电动机串联，由串联电路中的电流处处相等可得，通过导线a的电流与电
动机的电流相等，即Ia=200A，则导线a两端的电压
U=IR =200A×0.001Ω=0.2V
a a
②导线a产生的热量
Q=(I)2Rt=(200A)2×0.001Ω×0.5s=20J
a a a
（3）则电磁继电器相当于开关，A与B接触时M通电，A与B断开时M断电，因此将电
动机M与A、B触点串联接到蓄电池的正负极上，如图所示：
18． 125W 50%=

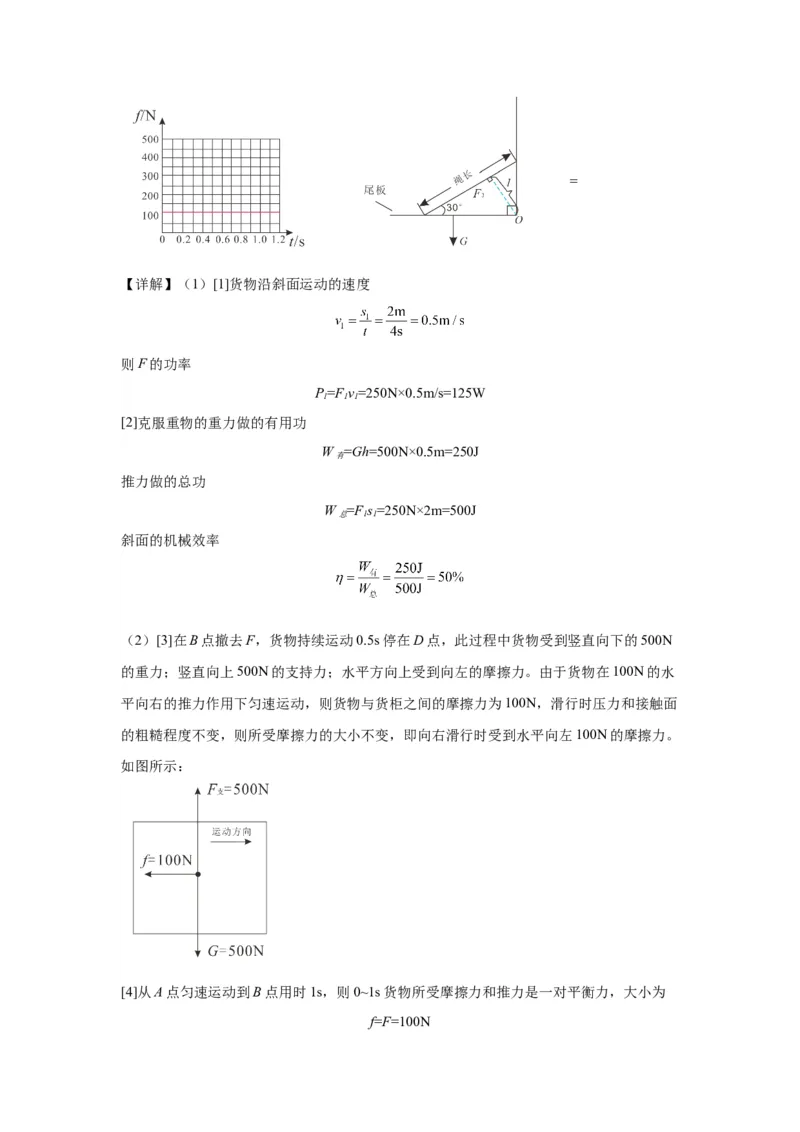

【详解】（1）[1]货物沿斜面运动的速度
则F的功率
P=Fv=250N×0.5m/s=125W
1 1 1
[2]克服重物的重力做的有用功
W =Gh=500N×0.5m=250J
有
推力做的总功
W =Fs=250N×2m=500J
总 1 1
斜面的机械效率
（2）[3]在B点撤去F，货物持续运动0.5s停在D点，此过程中货物受到竖直向下的500N
的重力；竖直向上500N的支持力；水平方向上受到向左的摩擦力。由于货物在100N的水
平向右的推力作用下匀速运动，则货物与货柜之间的摩擦力为100N，滑行时压力和接触面
的粗糙程度不变，则所受摩擦力的大小不变，即向右滑行时受到水平向左100N的摩擦力。
如图所示：
[4]从A点匀速运动到B点用时1s，则0~1s货物所受摩擦力和推力是一对平衡力，大小为

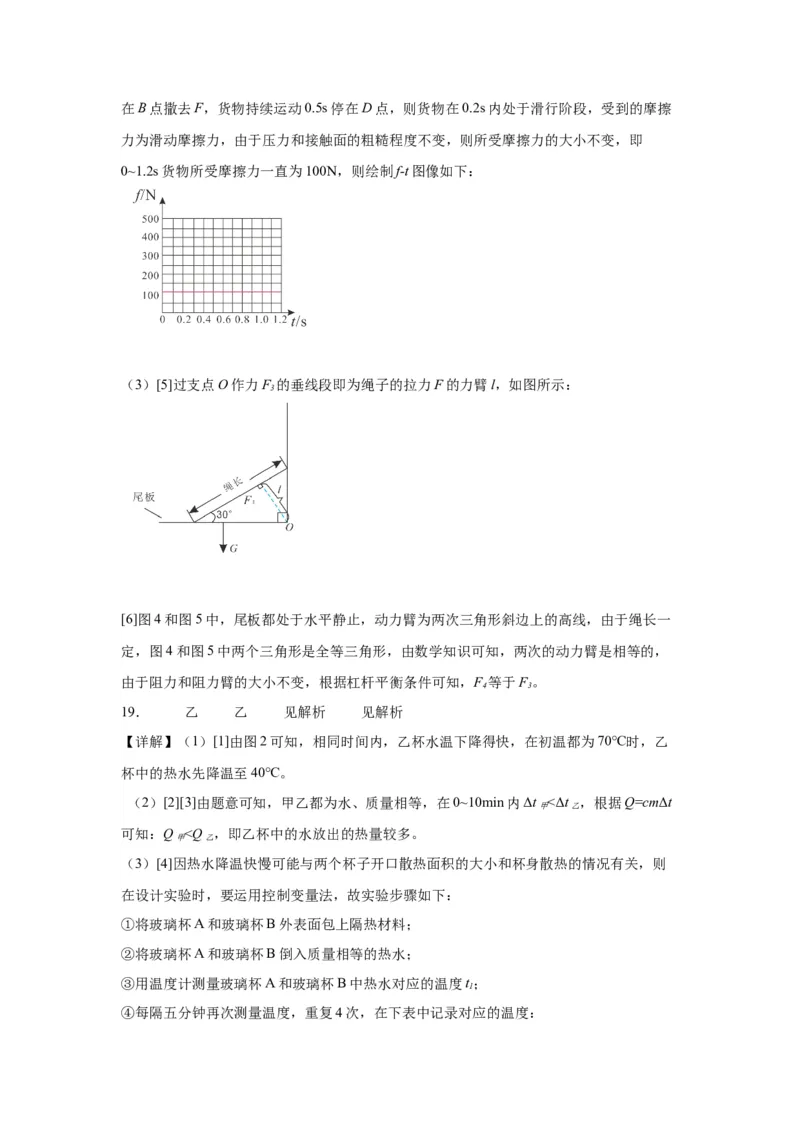

f=F=100N在B点撒去F，货物持续运动0.5s停在D点，则货物在0.2s内处于滑行阶段，受到的摩擦
力为滑动摩擦力，由于压力和接触面的粗糙程度不变，则所受摩擦力的大小不变，即
0~1.2s货物所受摩擦力一直为100N，则绘制f-t图像如下：
（3）[5]过支点O作力F 的垂线段即为绳子的拉力F的力臂l，如图所示：
3
[6]图4和图5中，尾板都处于水平静止，动力臂为两次三角形斜边上的高线，由于绳长一
定，图4和图5中两个三角形是全等三角形，由数学知识可知，两次的动力臂是相等的，
由于阻力和阻力臂的大小不变，根据杠杆平衡条件可知，F 等于F。
4 3
19． 乙 乙 见解析 见解析
【详解】（1）[1]由图2可知，相同时间内，乙杯水温下降得快，在初温都为70℃时，乙
杯中的热水先降温至40℃。
（2）[2][3]由题意可知，甲乙都为水、质量相等，在0~10min内Δt <Δt ，根据Q=cmΔt
甲 乙
可知：Q <Q ，即乙杯中的水放出的热量较多。
甲 乙
（3）[4]因热水降温快慢可能与两个杯子开口散热面积的大小和杯身散热的情况有关，则
在设计实验时，要运用控制变量法，故实验步骤如下：
①将玻璃杯A和玻璃杯B外表面包上隔热材料；
②将玻璃杯A和玻璃杯B倒入质量相等的热水；
③用温度计测量玻璃杯A和玻璃杯B中热水对应的温度t；
1
④每隔五分钟再次测量温度，重复4次，在下表中记录对应的温度：t t/℃ t/℃ t/℃ t/℃
1/℃ 2 3 4 5
玻璃杯
A
玻璃杯
B
⑤分析数据，得出结论。
