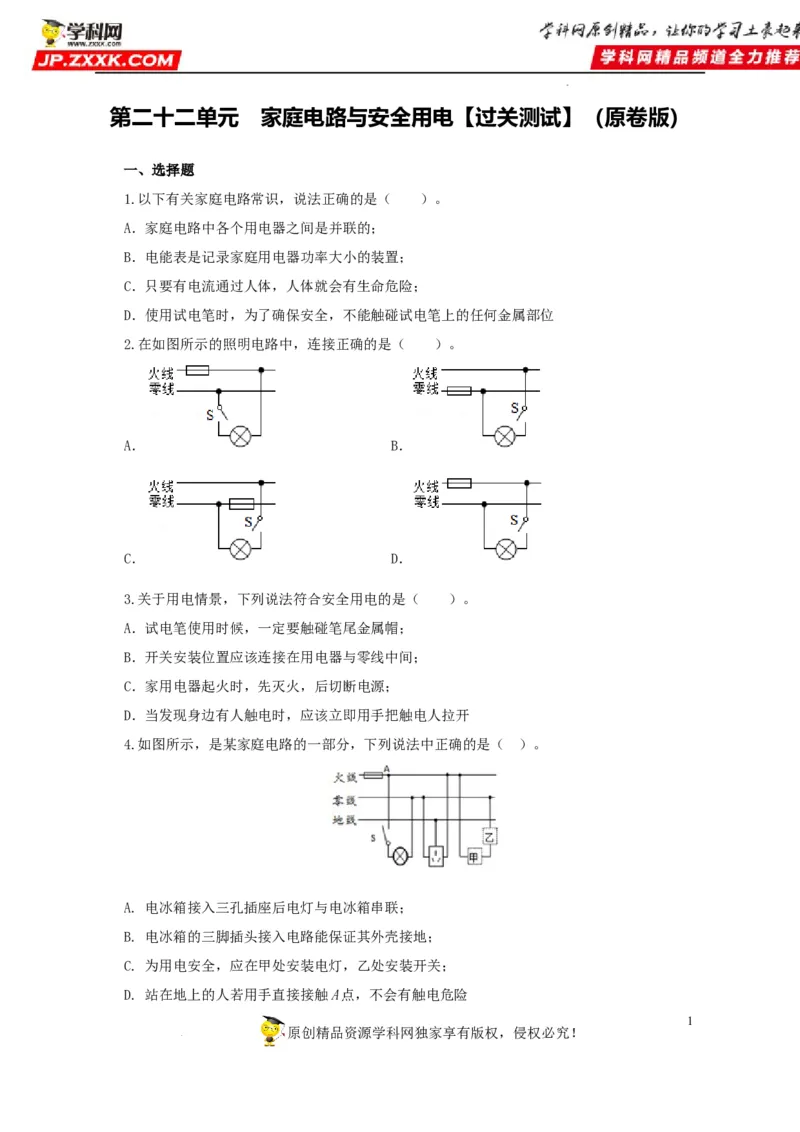

第二十二单元 家庭电路与安全用电【过关测试】（原卷版）
一、选择题
1.以下有关家庭电路常识，说法正确的是（ ）。
A．家庭电路中各个用电器之间是并联的；
B．电能表是记录家庭用电器功率大小的装置；
C．只要有电流通过人体，人体就会有生命危险；
D．使用试电笔时，为了确保安全，不能触碰试电笔上的任何金属部位
2.在如图所示的照明电路中，连接正确的是（ ）。
A． B．
C． D．
3.关于用电情景，下列说法符合安全用电的是（ ）。
A．试电笔使用时候，一定要触碰笔尾金属帽；
B．开关安装位置应该连接在用电器与零线中间；
C．家用电器起火时，先灭火，后切断电源；
D．当发现身边有人触电时，应该立即用手把触电人拉开
4.如图所示，是某家庭电路的一部分，下列说法中正确的是（ ）。
A. 电冰箱接入三孔插座后电灯与电冰箱串联；
B. 电冰箱的三脚插头接入电路能保证其外壳接地；
C. 为用电安全，应在甲处安装电灯，乙处安装开关；
D. 站在地上的人若用手直接接触A点，不会有触电危险
1
原创精品资源学科网独家享有版权，侵权必究！

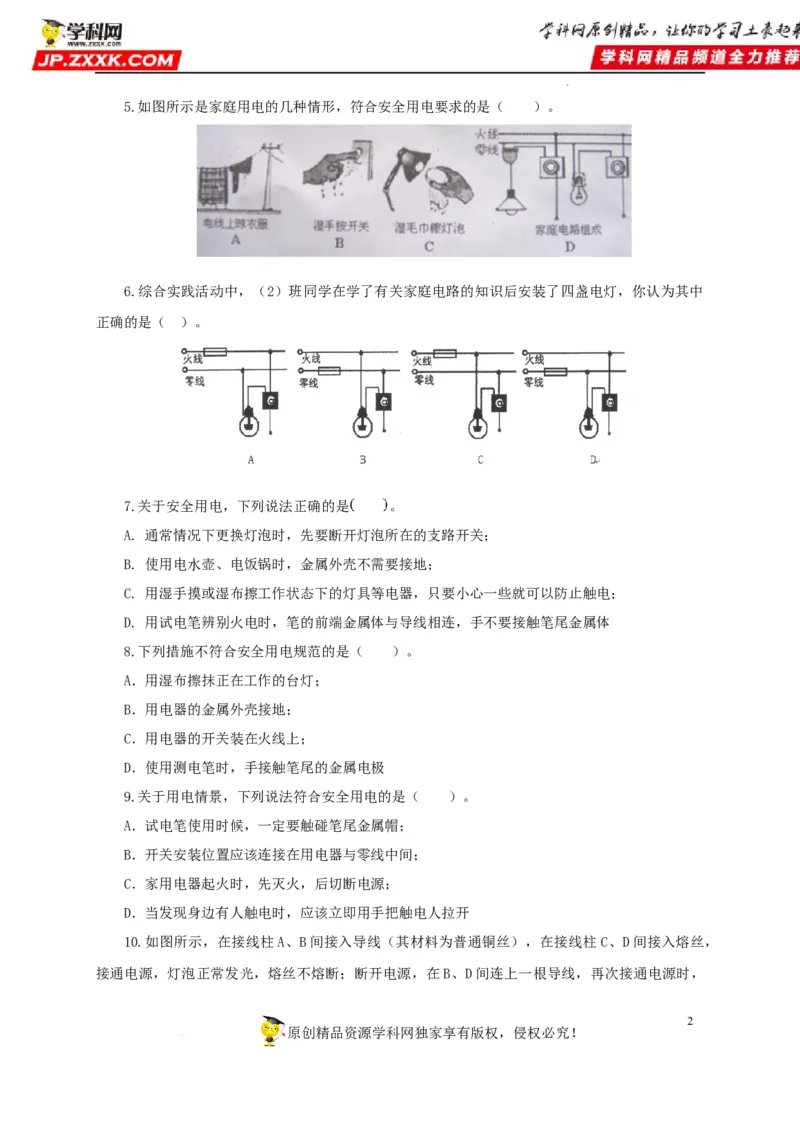

学科网（北京）股份有限公司5.如图所示是家庭用电的几种情形，符合安全用电要求的是（ ）。

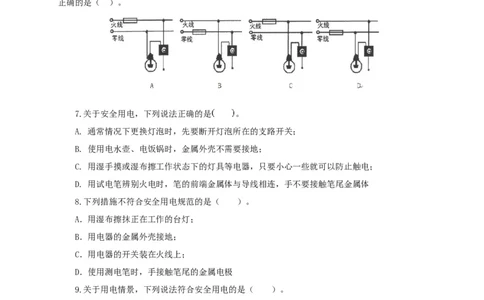

6.综合实践活动中，（2）班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中
正确的是（ ）。
7.关于安全用电，下列说法正确的是 。
A. 通常情况下更换灯泡时，先要断开灯泡所在的支路开关；
B. 使用电水壶、电饭锅时，金属外壳不需要接地；
C. 用湿手摸或湿布擦工作状态下的灯具等电器，只要小心一些就可以防止触电；
D. 用试电笔辨别火电时，笔的前端金属体与导线相连，手不要接触笔尾金属体
8.下列措施不符合安全用电规范的是（ ）。
A．用湿布擦抹正在工作的台灯；
B．用电器的金属外壳接地；
C．用电器的开关装在火线上；
D．使用测电笔时，手接触笔尾的金属电极
9.关于用电情景，下列说法符合安全用电的是（ ）。
A．试电笔使用时候，一定要触碰笔尾金属帽；
B．开关安装位置应该连接在用电器与零线中间；
C．家用电器起火时，先灭火，后切断电源；
D．当发现身边有人触电时，应该立即用手把触电人拉开
10.如图所示，在接线柱A、B间接入导线（其材料为普通铜丝），在接线柱 C、D间接入熔丝，
接通电源，灯泡正常发光，熔丝不熔断；断开电源，在B、D间连上一根导线，再次接通电源时，
2
原创精品资源学科网独家享有版权，侵权必究！

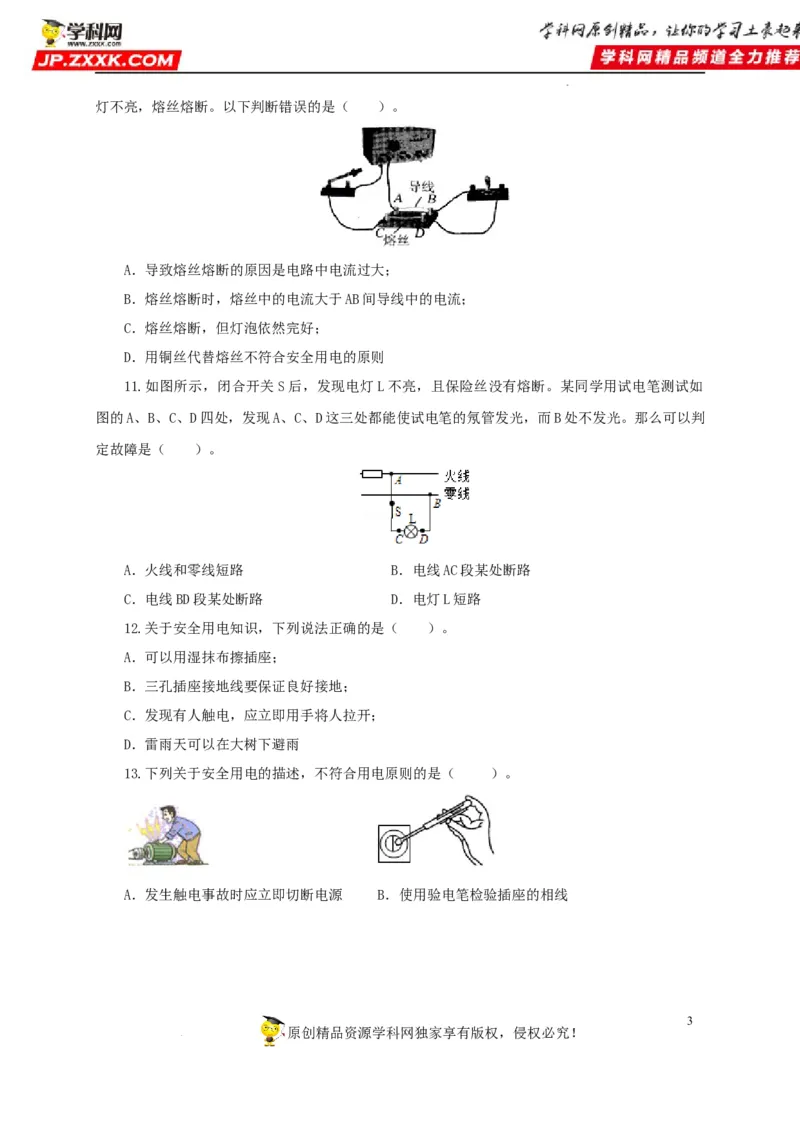

学科网（北京）股份有限公司灯不亮，熔丝熔断。以下判断错误的是（ ）。
A．导致熔丝熔断的原因是电路中电流过大；
B．熔丝熔断时，熔丝中的电流大于AB间导线中的电流；
C．熔丝熔断，但灯泡依然完好；
D．用铜丝代替熔丝不符合安全用电的原则

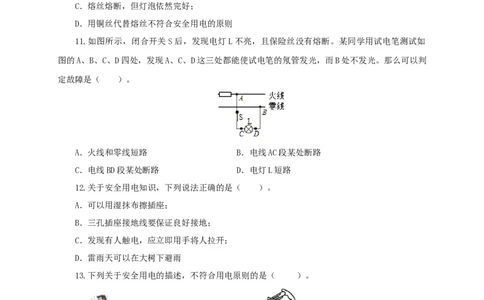

11.如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用试电笔测试如
图的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光。那么可以判
定故障是（ ）。
A．火线和零线短路 B．电线AC段某处断路
C．电线BD段某处断路 D．电灯L短路
12.关于安全用电知识，下列说法正确的是（ ）。
A．可以用湿抹布擦插座；
B．三孔插座接地线要保证良好接地；
C．发现有人触电，应立即用手将人拉开；
D．雷雨天可以在大树下避雨
13.下列关于安全用电的描述，不符合用电原则的是（ ）。
A．发生触电事故时应立即切断电源 B．使用验电笔检验插座的相线
3
原创精品资源学科网独家享有版权，侵权必究！

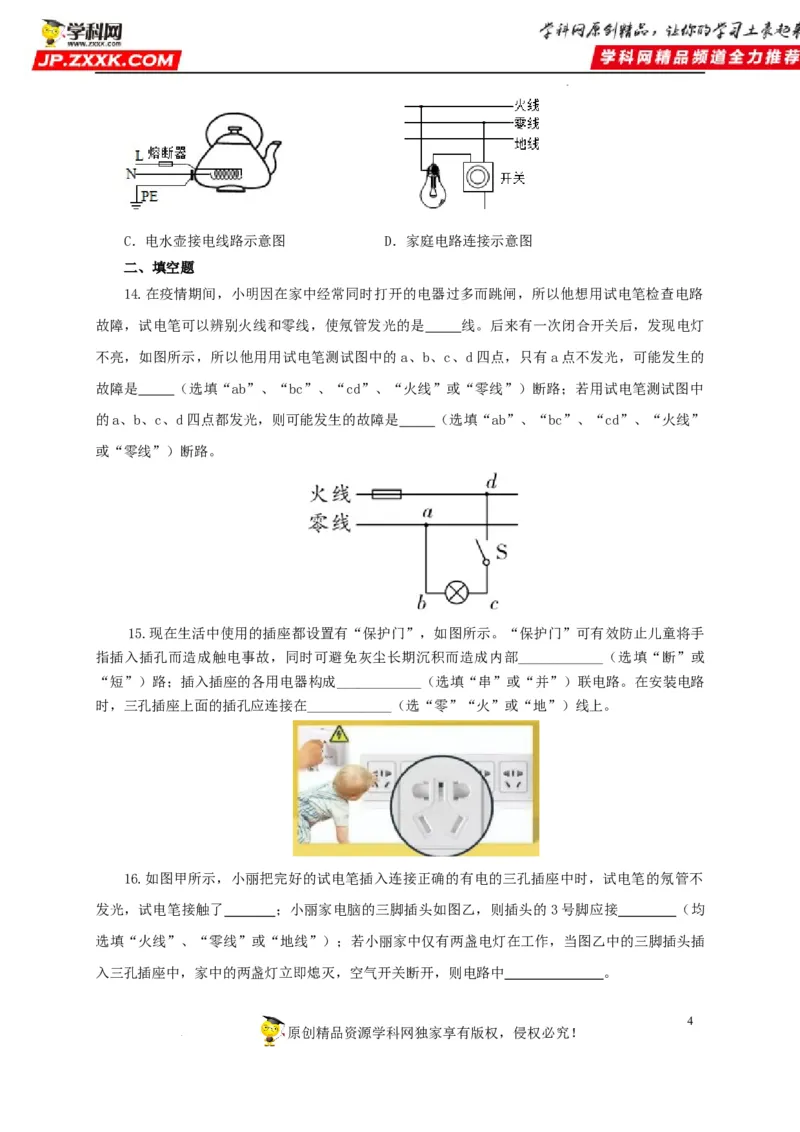

学科网（北京）股份有限公司C．电水壶接电线路示意图 D．家庭电路连接示意图
二、填空题

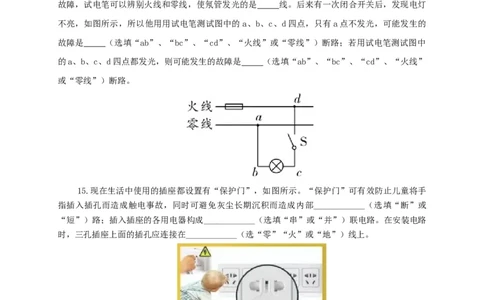

14.在疫情期间，小明因在家中经常同时打开的电器过多而跳闸，所以他想用试电笔检查电路
故障，试电笔可以辨别火线和零线，使氖管发光的是 线。后来有一次闭合开关后，发现电灯
不亮，如图所示，所以他用用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的
故障是 （选填“ab”、“bc”、“cd”、“火线”或“零线”）断路；若用试电笔测试图中
的a、b、c、d四点都发光，则可能发生的故障是 （选填“ab”、“bc”、“cd”、“火线”
或“零线”）断路。
15.现在生活中使用的插座都设置有“保护门”，如图所示。“保护门”可有效防止儿童将手
指插入插孔而造成触电事故，同时可避免灰尘长期沉积而造成内部____________（选填“断”或
“短”）路；插入插座的各用电器构成____________（选填“串”或“并”）联电路。在安装电路
时，三孔插座上面的插孔应连接在____________（选“零”“火”或“地”）线上。
16.如图甲所示，小丽把完好的试电笔插入连接正确的有电的三孔插座中时，试电笔的氖管不
发光，试电笔接触了 ；小丽家电脑的三脚插头如图乙，则插头的3号脚应接 （均
选填“火线”、“零线”或“地线”）；若小丽家中仅有两盏电灯在工作，当图乙中的三脚插头插
入三孔插座中，家中的两盏灯立即熄灭，空气开关断开，则电路中 。
4
原创精品资源学科网独家享有版权，侵权必究！

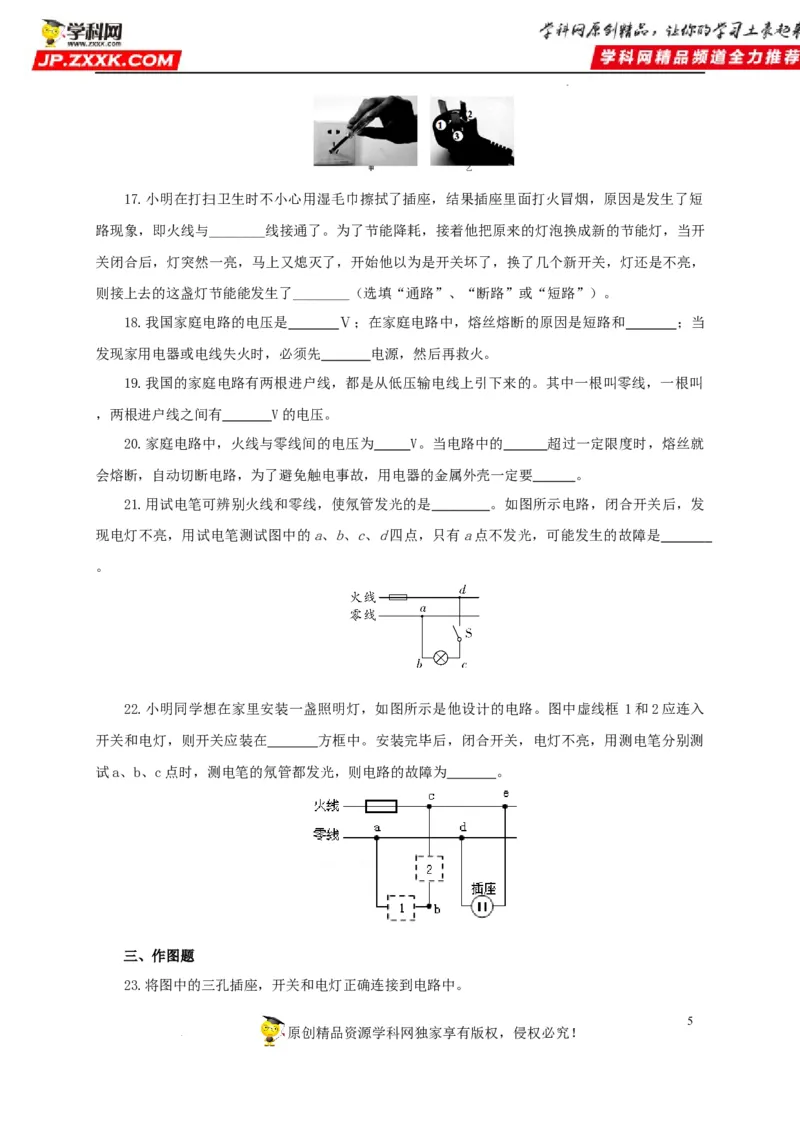

学科网（北京）股份有限公司17.小明在打扫卫生时不小心用湿毛巾擦拭了插座，结果插座里面打火冒烟，原因是发生了短
路现象，即火线与________线接通了。为了节能降耗，接着他把原来的灯泡换成新的节能灯，当开
关闭合后，灯突然一亮，马上又熄灭了，开始他以为是开关坏了，换了几个新开关，灯还是不亮，
则接上去的这盏灯节能能发生了________（选填“通路”、“断路”或“短路”）。
18.我国家庭电路的电压是 Ⅴ；在家庭电路中，熔丝熔断的原因是短路和 ；当
发现家用电器或电线失火时，必须先 电源，然后再救火。
19.我国的家庭电路有两根进户线，都是从低压输电线上引下来的。其中一根叫零线，一根叫
，两根进户线之间有 V的电压。
20.家庭电路中，火线与零线间的电压为 V。当电路中的 超过一定限度时，熔丝就
会熔断，自动切断电路，为了避免触电事故，用电器的金属外壳一定要 。
21.用试电笔可辨别火线和零线，使氖管发光的是 。如图所示电路，闭合开关后，发
现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是
。
22.小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框 1和2应连入
开关和电灯，则开关应装在 方框中。安装完毕后，闭合开关，电灯不亮，用测电笔分别测
试a、b、c点时，测电笔的氖管都发光，则电路的故障为 。
三、作图题
23.将图中的三孔插座，开关和电灯正确连接到电路中。
5
原创精品资源学科网独家享有版权，侵权必究！

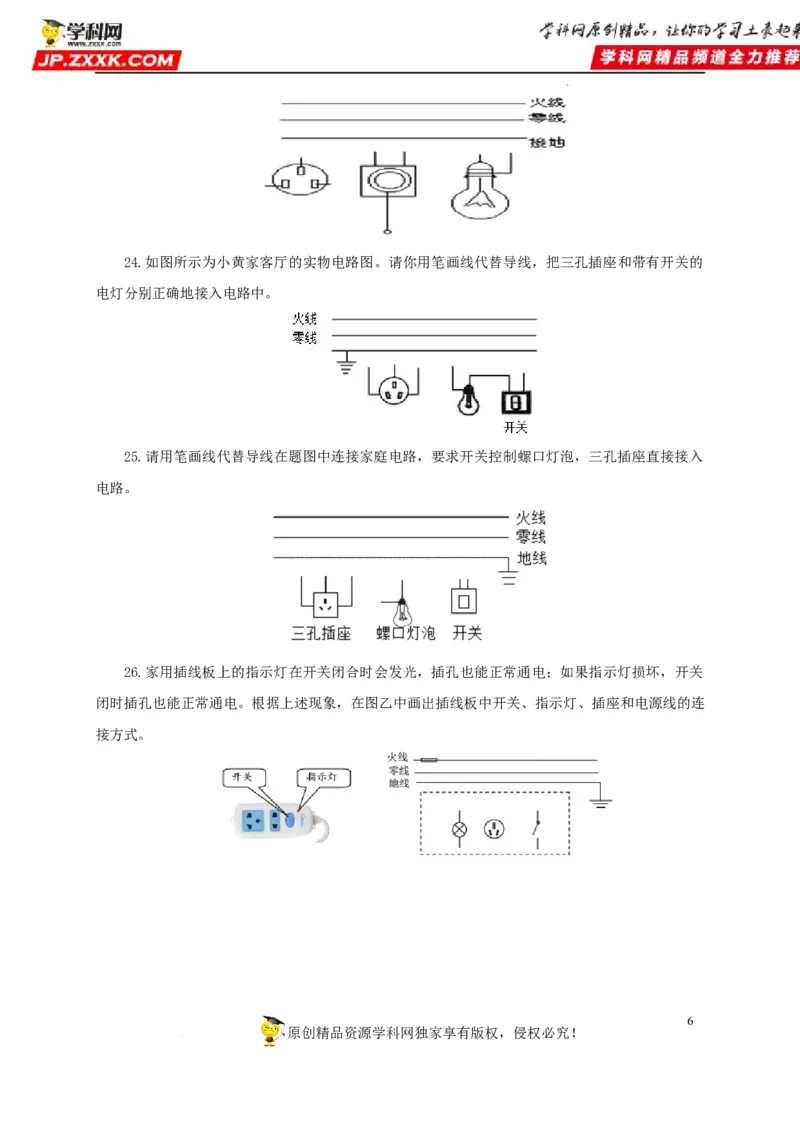

学科网（北京）股份有限公司24.如图所示为小黄家客厅的实物电路图。请你用笔画线代替导线，把三孔插座和带有开关的
电灯分别正确地接入电路中。
25.请用笔画线代替导线在题图中连接家庭电路，要求开关控制螺口灯泡，三孔插座直接接入
电路。
26.家用插线板上的指示灯在开关闭合时会发光，插孔也能正常通电；如果指示灯损坏，开关
闭时插孔也能正常通电。根据上述现象，在图乙中画出插线板中开关、指示灯、插座和电源线的连
接方式。
