第二十二单元 家庭电路与安全用电【真题训练】（原卷版）
一、选择题

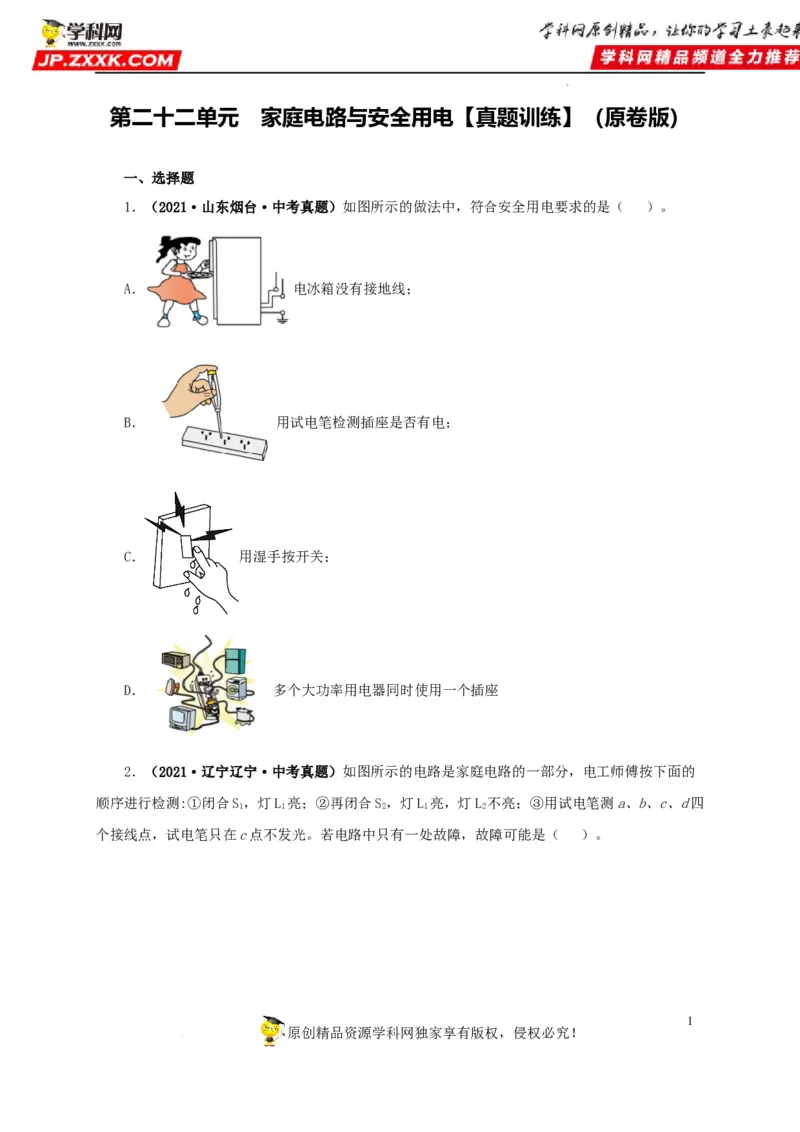

1．（2021·山东烟台·中考真题）如图所示的做法中，符合安全用电要求的是（ ）。
A． 电冰箱没有接地线；
B． 用试电笔检测插座是否有电；
C． 用湿手按开关；
D． 多个大功率用电器同时使用一个插座

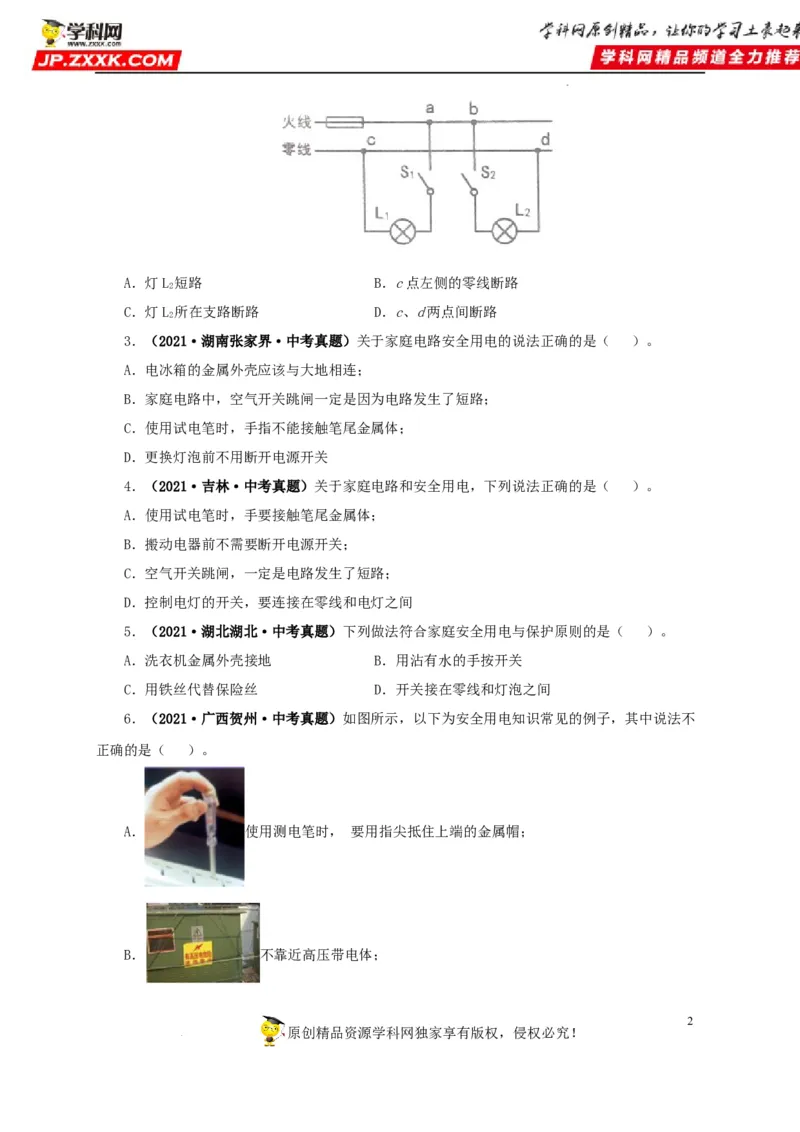

2．（2021·辽宁辽宁·中考真题）如图所示的电路是家庭电路的一部分，电工师傅按下面的
顺序进行检测:①闭合S，灯L 亮；②再闭合S，灯L 亮，灯L 不亮；③用试电笔测a、b、c、d四
1 1 2 1 2
个接线点，试电笔只在c点不发光。若电路中只有一处故障，故障可能是（ ）。
1
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．灯L 短路 B．c点左侧的零线断路
2
C．灯L 所在支路断路 D．c、d两点间断路
2

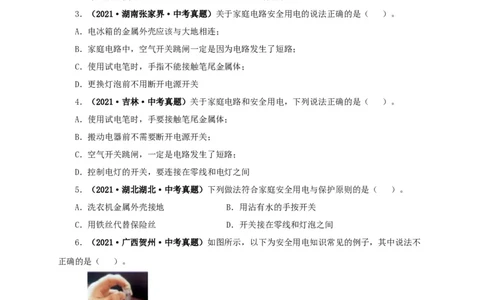

3．（2021·湖南张家界·中考真题）关于家庭电路安全用电的说法正确的是（ ）。
A．电冰箱的金属外壳应该与大地相连；
B．家庭电路中，空气开关跳闸一定是因为电路发生了短路；
C．使用试电笔时，手指不能接触笔尾金属体；
D．更换灯泡前不用断开电源开关
4．（2021·吉林·中考真题）关于家庭电路和安全用电，下列说法正确的是（ ）。
A．使用试电笔时，手要接触笔尾金属体；
B．搬动电器前不需要断开电源开关；
C．空气开关跳闸，一定是电路发生了短路；
D．控制电灯的开关，要连接在零线和电灯之间
5．（2021·湖北湖北·中考真题）下列做法符合家庭安全用电与保护原则的是（ ）。
A．洗衣机金属外壳接地 B．用沾有水的手按开关
C．用铁丝代替保险丝 D．开关接在零线和灯泡之间
6．（2021·广西贺州·中考真题）如图所示，以下为安全用电知识常见的例子，其中说法不
正确的是（ ）。
A． 使用测电笔时， 要用指尖抵住上端的金属帽；
B． 不靠近高压带电体；
2
原创精品资源学科网独家享有版权，侵权必究！

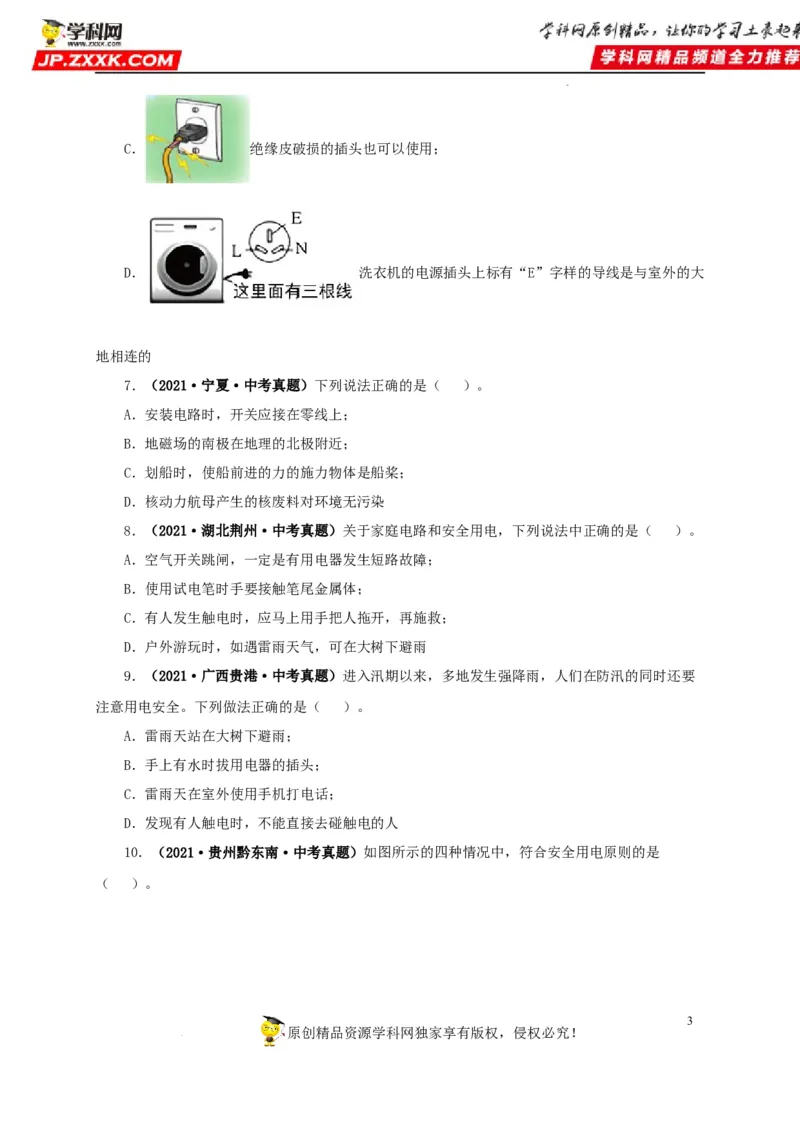

学科网（北京）股份有限公司C． 绝缘皮破损的插头也可以使用；
D． 洗衣机的电源插头上标有“E”字样的导线是与室外的大
地相连的

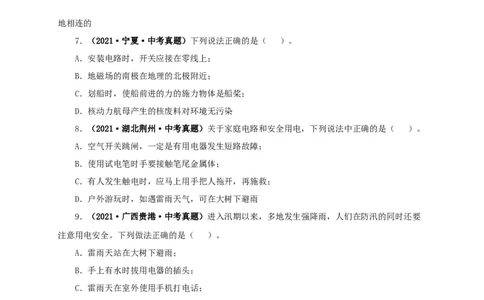

7．（2021·宁夏·中考真题）下列说法正确的是（ ）。
A．安装电路时，开关应接在零线上；
B．地磁场的南极在地理的北极附近；
C．划船时，使船前进的力的施力物体是船桨；
D．核动力航母产生的核废料对环境无污染
8．（2021·湖北荆州·中考真题）关于家庭电路和安全用电，下列说法中正确的是（ ）。
A．空气开关跳闸，一定是有用电器发生短路故障；
B．使用试电笔时手要接触笔尾金属体；
C．有人发生触电时，应马上用手把人拖开，再施救；
D．户外游玩时，如遇雷雨天气，可在大树下避雨
9．（2021·广西贵港·中考真题）进入汛期以来，多地发生强降雨，人们在防汛的同时还要
注意用电安全。下列做法正确的是（ ）。
A．雷雨天站在大树下避雨；
B．手上有水时拔用电器的插头；
C．雷雨天在室外使用手机打电话；
D．发现有人触电时，不能直接去碰触电的人

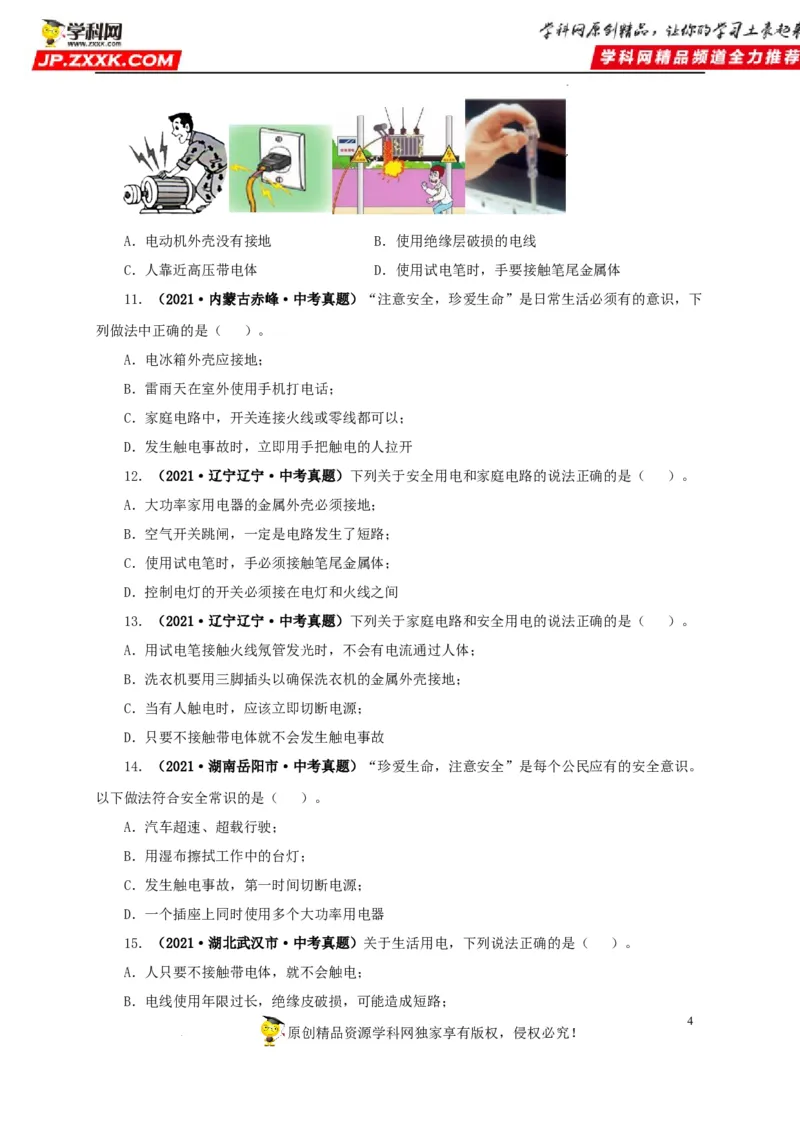

10．（2021·贵州黔东南·中考真题）如图所示的四种情况中，符合安全用电原则的是
（ ）。
3
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．电动机外壳没有接地 B．使用绝缘层破损的电线
C．人靠近高压带电体 D．使用试电笔时，手要接触笔尾金属体
11．（2021·内蒙古赤峰·中考真题）“注意安全，珍爱生命”是日常生活必须有的意识，下
列做法中正确的是（ ）。

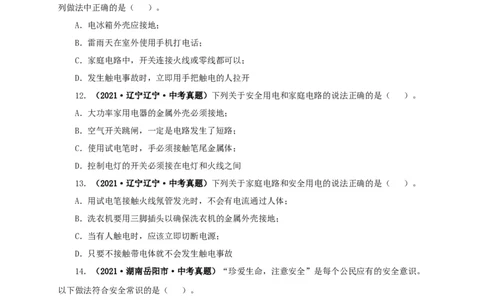

A．电冰箱外壳应接地；
B．雷雨天在室外使用手机打电话；
C．家庭电路中，开关连接火线或零线都可以；
D．发生触电事故时，立即用手把触电的人拉开
12．（2021·辽宁辽宁·中考真题）下列关于安全用电和家庭电路的说法正确的是（ ）。
A．大功率家用电器的金属外壳必须接地；
B．空气开关跳闸，一定是电路发生了短路；
C．使用试电笔时，手必须接触笔尾金属体；
D．控制电灯的开关必须接在电灯和火线之间
13．（2021·辽宁辽宁·中考真题）下列关于家庭电路和安全用电的说法正确的是（ ）。
A．用试电笔接触火线氖管发光时，不会有电流通过人体；
B．洗衣机要用三脚插头以确保洗衣机的金属外壳接地；
C．当有人触电时，应该立即切断电源；
D．只要不接触带电体就不会发生触电事故
14．（2021·湖南岳阳市·中考真题）“珍爱生命，注意安全”是每个公民应有的安全意识。
以下做法符合安全常识的是（ ）。
A．汽车超速、超载行驶；
B．用湿布擦拭工作中的台灯；
C．发生触电事故，第一时间切断电源；
D．一个插座上同时使用多个大功率用电器
15．（2021·湖北武汉市·中考真题）关于生活用电，下列说法正确的是（ ）。
A．人只要不接触带电体，就不会触电；
B．电线使用年限过长，绝缘皮破损，可能造成短路；
4
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司C．用试电笔的笔尖接触被测的导线，手指不能碰到金属笔卡或笔尖；
D．家庭电路安装空气开关和漏电保护器，都是防止漏电而采取的安全措施

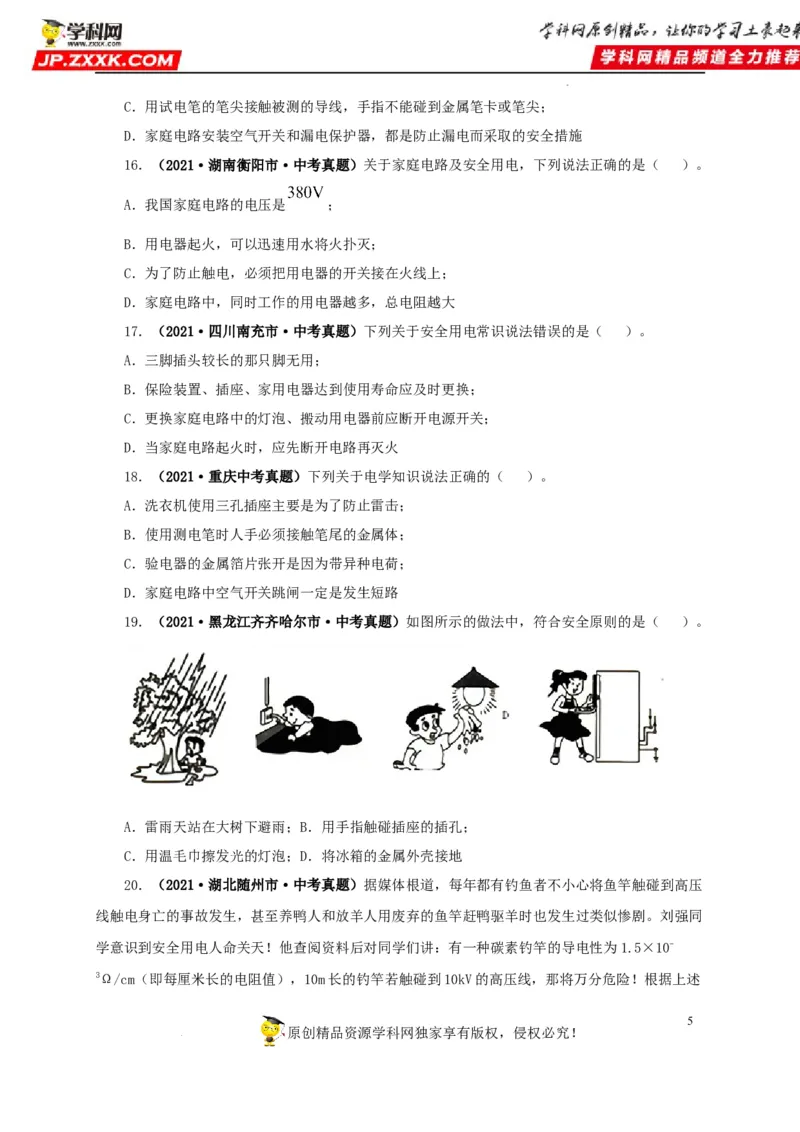

16．（2021·湖南衡阳市·中考真题）关于家庭电路及安全用电，下列说法正确的是（ ）。
A．我国家庭电路的电压是 ；
B．用电器起火，可以迅速用水将火扑灭；
C．为了防止触电，必须把用电器的开关接在火线上；
D．家庭电路中，同时工作的用电器越多，总电阻越大
17．（2021·四川南充市·中考真题）下列关于安全用电常识说法错误的是（ ）。
A．三脚插头较长的那只脚无用；
B．保险装置、插座、家用电器达到使用寿命应及时更换；
C．更换家庭电路中的灯泡、搬动用电器前应断开电源开关；
D．当家庭电路起火时，应先断开电路再灭火
18．（2021·重庆中考真题）下列关于电学知识说法正确的（ ）。
A．洗衣机使用三孔插座主要是为了防止雷击；
B．使用测电笔时人手必须接触笔尾的金属体；
C．验电器的金属箔片张开是因为带异种电荷；
D．家庭电路中空气开关跳闸一定是发生短路
19．（2021·黑龙江齐齐哈尔市·中考真题）如图所示的做法中，符合安全原则的是（ ）。
A．雷雨天站在大树下避雨；B．用手指触碰插座的插孔；
C．用温毛巾擦发光的灯泡；D．将冰箱的金属外壳接地
20．（2021·湖北随州市·中考真题）据媒体根道，每年都有钓鱼者不小心将鱼竿触碰到高压
线触电身亡的事故发生，甚至养鸭人和放羊人用废弃的鱼竿赶鸭驱羊时也发生过类似惨剧。刘强同
学意识到安全用电人命关天！他查阅资料后对同学们讲：有一种碳素钓竿的导电性为1.5×10-
3Ω/cm（即每厘米长的电阻值），10m长的钓竿若触碰到10kV的高压线，那将万分危险！根据上述
5
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司材料下列说法正确的是（ ）。
A．刘强所言的该款碳竿若触碰到高压线，高压线与握手处之间的钓竿电阻不足2Ω；
B．刘强所言的该款碳竿若触碰到220V民用电是安全的；
C．若钓竿触碰到高压线发生触电事故时，钓友应迅速夺下钓竿；
D．鱼塘的水质含杂质较多，但钓线一般是尼龙线，即使这种钓线在水中浸泡后甩到高压线上
应该没事儿
21．（2021·天津中考真题）“珍爱生命，安全用电”。下列做法符合安全用电要求的是（
）。
A．在高压线下面钓鱼 B．用湿布擦拭正在发光的电灯
C．用铜丝代替保险丝 D．把电冰箱的金属外壳接地线
22．（2021·浙江嘉兴市·中考真题）科学实验既要操作规范，又要保障安全，下列实验操作
中符合要求的是（ ）。
A． 移走蒸发皿 B． 使用测电笔
C． 夹持试管 D． 添加砝码
23．（2021·安徽中考真题）下列说法正确的是（ ）。
A．在气体中，流速越大的位置压强越大；
B．跳远运动员起跳前要助跑是为了增大惯性；
C．导体在磁场中运动时一定会产生感应电流；
6
原创精品资源学科网独家享有版权，侵权必究！

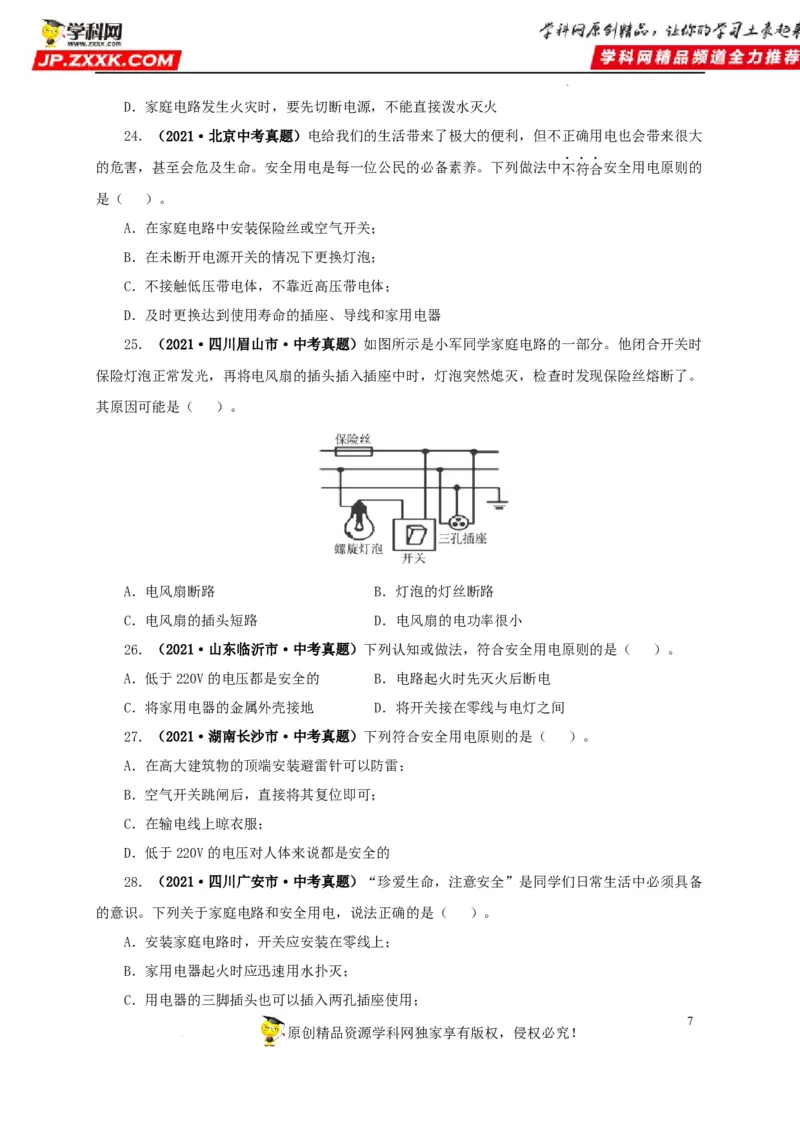

学科网（北京）股份有限公司D．家庭电路发生火灾时，要先切断电源，不能直接泼水灭火
24．（2021·北京中考真题）电给我们的生活带来了极大的便利，但不正确用电也会带来很大
的危害，甚至会危及生命。安全用电是每一位公民的必备素养。下列做法中不符合安全用电原则的
是（ ）。
A．在家庭电路中安装保险丝或空气开关；
B．在未断开电源开关的情况下更换灯泡；
C．不接触低压带电体，不靠近高压带电体；
D．及时更换达到使用寿命的插座、导线和家用电器
25．（2021·四川眉山市·中考真题）如图所示是小军同学家庭电路的一部分。他闭合开关时
保险灯泡正常发光，再将电风扇的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了。
其原因可能是（ ）。
A．电风扇断路 B．灯泡的灯丝断路
C．电风扇的插头短路 D．电风扇的电功率很小
26．（2021·山东临沂市·中考真题）下列认知或做法，符合安全用电原则的是（ ）。
A．低于220V的电压都是安全的 B．电路起火时先灭火后断电
C．将家用电器的金属外壳接地 D．将开关接在零线与电灯之间
27．（2021·湖南长沙市·中考真题）下列符合安全用电原则的是（ ）。
A．在高大建筑物的顶端安装避雷针可以防雷；
B．空气开关跳闸后，直接将其复位即可；
C．在输电线上晾衣服；
D．低于220V的电压对人体来说都是安全的
28．（2021·四川广安市·中考真题）“珍爱生命，注意安全”是同学们日常生活中必须具备
的意识。下列关于家庭电路和安全用电，说法正确的是（ ）。
A．安装家庭电路时，开关应安装在零线上；
B．家用电器起火时应迅速用水扑灭；
C．用电器的三脚插头也可以插入两孔插座使用；
7
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司D．放风筝时要远离高压电线
29．（2021·湖北宜昌市·中考真题）下列做法符合安全用电原则的是（ ）。
A．大功率用电器的金属外壳要接地 B．空气开关跳闸后要立即合上开关
C．用湿抹布擦去发光灯泡上的灰尘 D．若家庭电路起火迅速用冷水浇灭
30．（2021·湖南邵阳市·中考真题）触电事故的防范最重要的是要有安全用电的意识，遵守
安全用电原则。为确保用电安全，下列做法正确的是（ ）。
A．高大建筑的顶端安装避雷针；
B．高压线下钓鱼；
C．更换打泡、搬动电器前可以不断开电源开关；
D．保险装置、插座、导线、家用电器达到使用寿命时不需更换
31．（2021·湖北武汉市·中考真题）关于生活用电，下列说法正确的是（ ）。
A．人只要不接触带电体，就不会触电；
B．电线使用年限过长，绝缘皮破损，可能造成短路；
C．用试电笔的笔尖接触被测的导线，手指不能碰到金属笔卡或笔尖；
D．家庭电路安装空气开关和漏电保护器，都是防止漏电而采取的安全措施

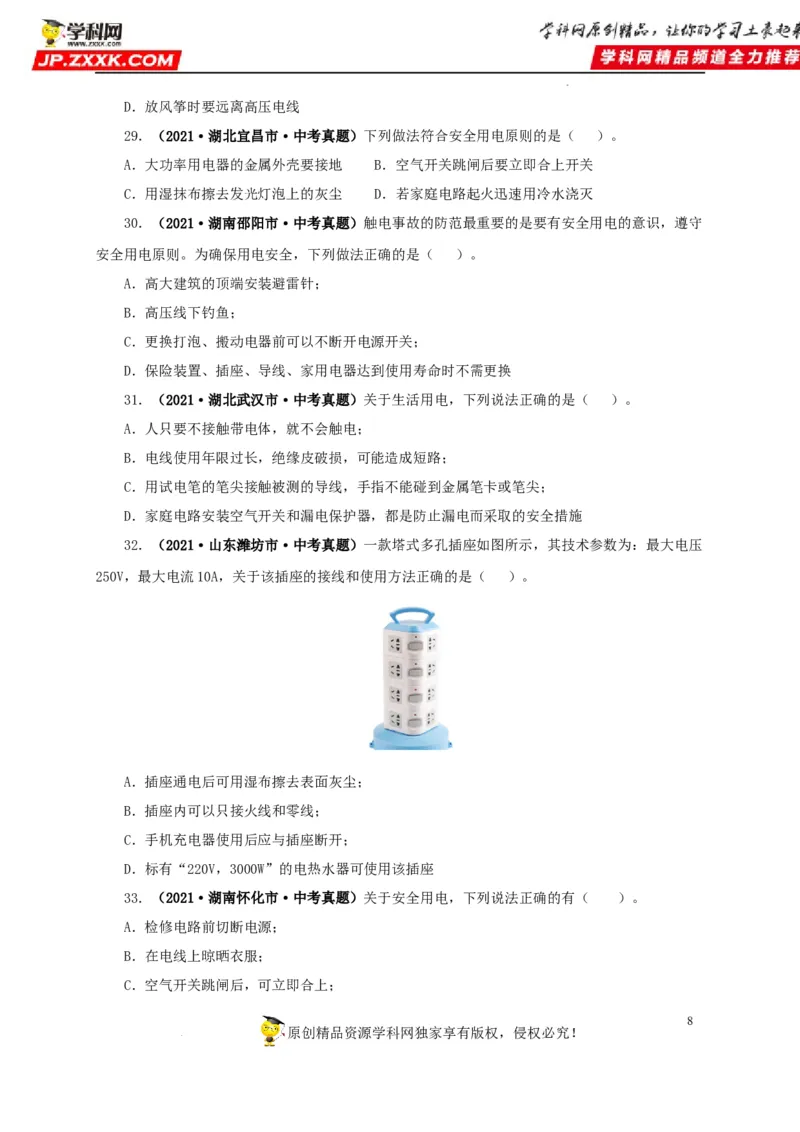

32．（2021·山东潍坊市·中考真题）一款塔式多孔插座如图所示，其技术参数为：最大电压
250V，最大电流10A，关于该插座的接线和使用方法正确的是（ ）。
A．插座通电后可用湿布擦去表面灰尘；
B．插座内可以只接火线和零线；
C．手机充电器使用后应与插座断开；
D．标有“220V，3000W”的电热水器可使用该插座
33．（2021·湖南怀化市·中考真题）关于安全用电，下列说法正确的有（ ）。
A．检修电路前切断电源；
B．在电线上晾晒衣服；
C．空气开关跳闸后，可立即合上；
8
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司D．使用试电笔辨别零线和火线时，手应接触笔尾金属体
34．（2021·湖北荆州市·中考真题）关于家庭电路和安全用电，下列说法中正确的是
（ ）。
A．空气开关跳闸，一定是有用电器发生短路故障；
B．使用试电笔时手要接触笔尾金属体；
C．有人发生触电时，应马上用手把人拖开，再施救；
D．户外游玩时，如遇雷雨天气，可在大树下避雨

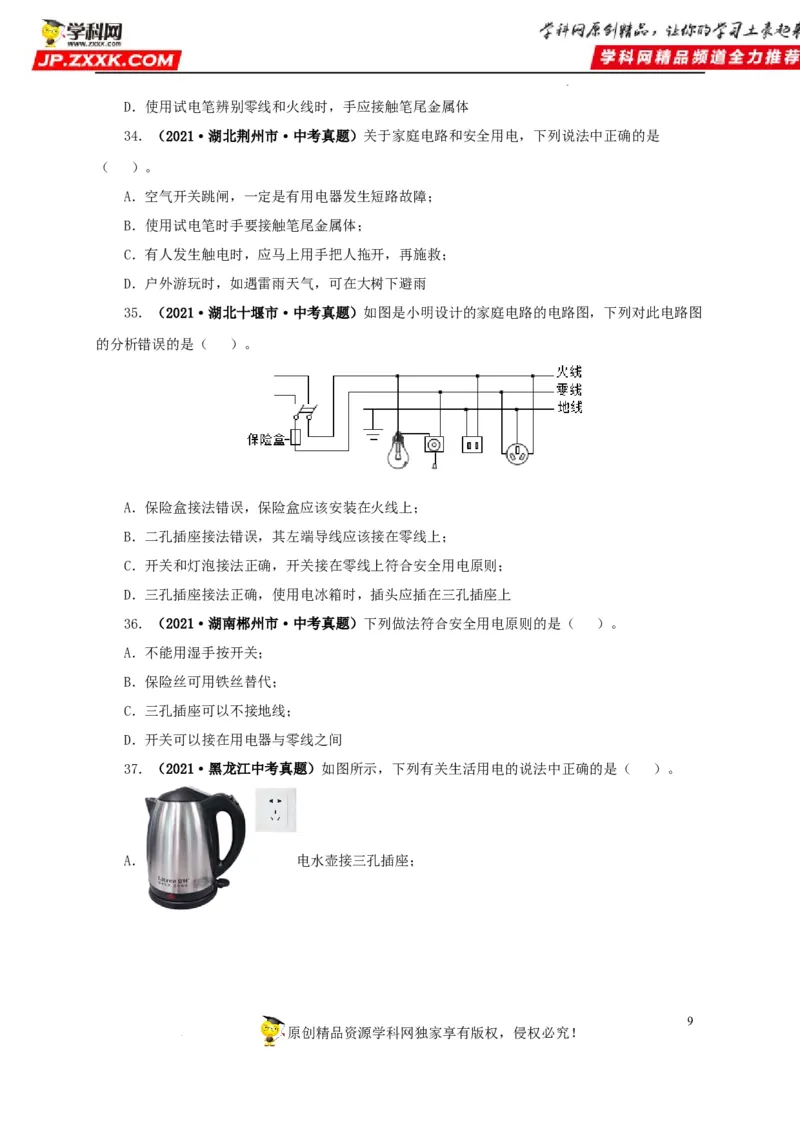

35．（2021·湖北十堰市·中考真题）如图是小明设计的家庭电路的电路图，下列对此电路图
的分析错误的是（ ）。
A．保险盒接法错误，保险盒应该安装在火线上；
B．二孔插座接法错误，其左端导线应该接在零线上；
C．开关和灯泡接法正确，开关接在零线上符合安全用电原则；
D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上
36．（2021·湖南郴州市·中考真题）下列做法符合安全用电原则的是（ ）。
A．不能用湿手按开关；
B．保险丝可用铁丝替代；
C．三孔插座可以不接地线；
D．开关可以接在用电器与零线之间
37．（2021·黑龙江中考真题）如图所示，下列有关生活用电的说法中正确的是（ ）。
A． 电水壶接三孔插座；
9
原创精品资源学科网独家享有版权，侵权必究！

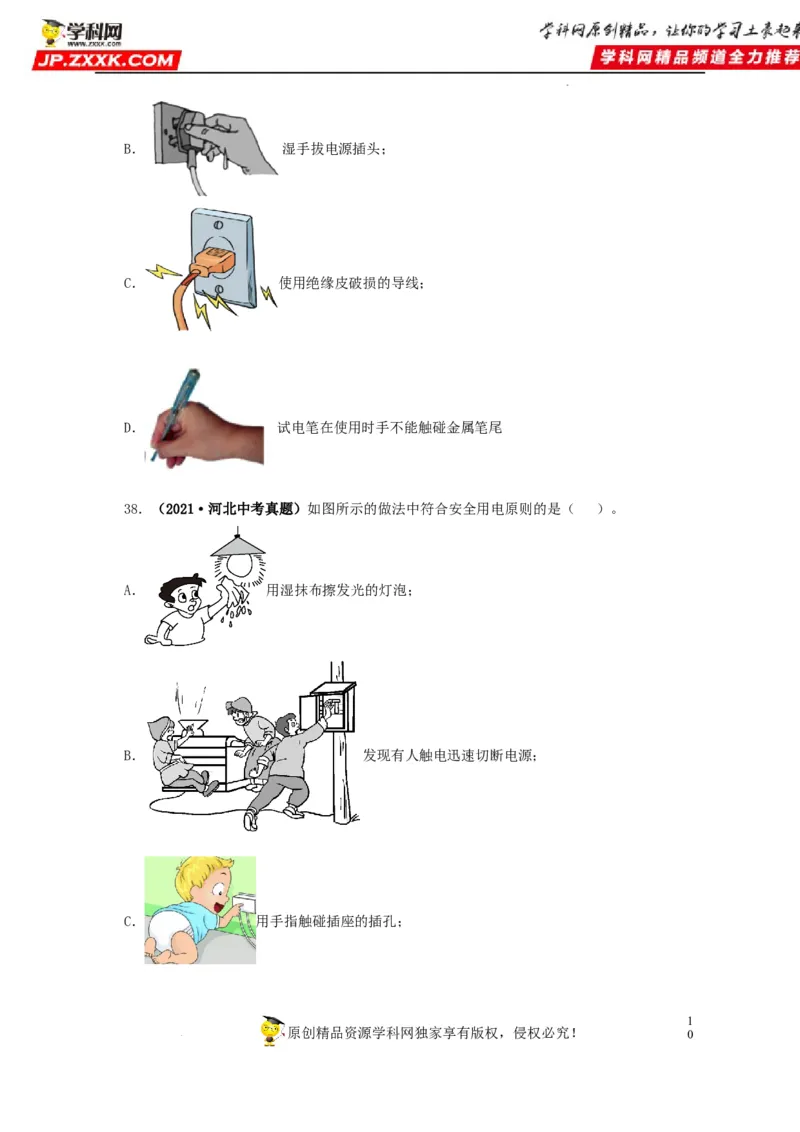

学科网（北京）股份有限公司B． 湿手拔电源插头；
C． 使用绝缘皮破损的导线；
D． 试电笔在使用时手不能触碰金属笔尾
38．（2021·河北中考真题）如图所示的做法中符合安全用电原则的是（ ）。
A． 用湿抹布擦发光的灯泡；
B． 发现有人触电迅速切断电源；
C． 用手指触碰插座的插孔；
1
原创精品资源学科网独家享有版权，侵权必究！ 0

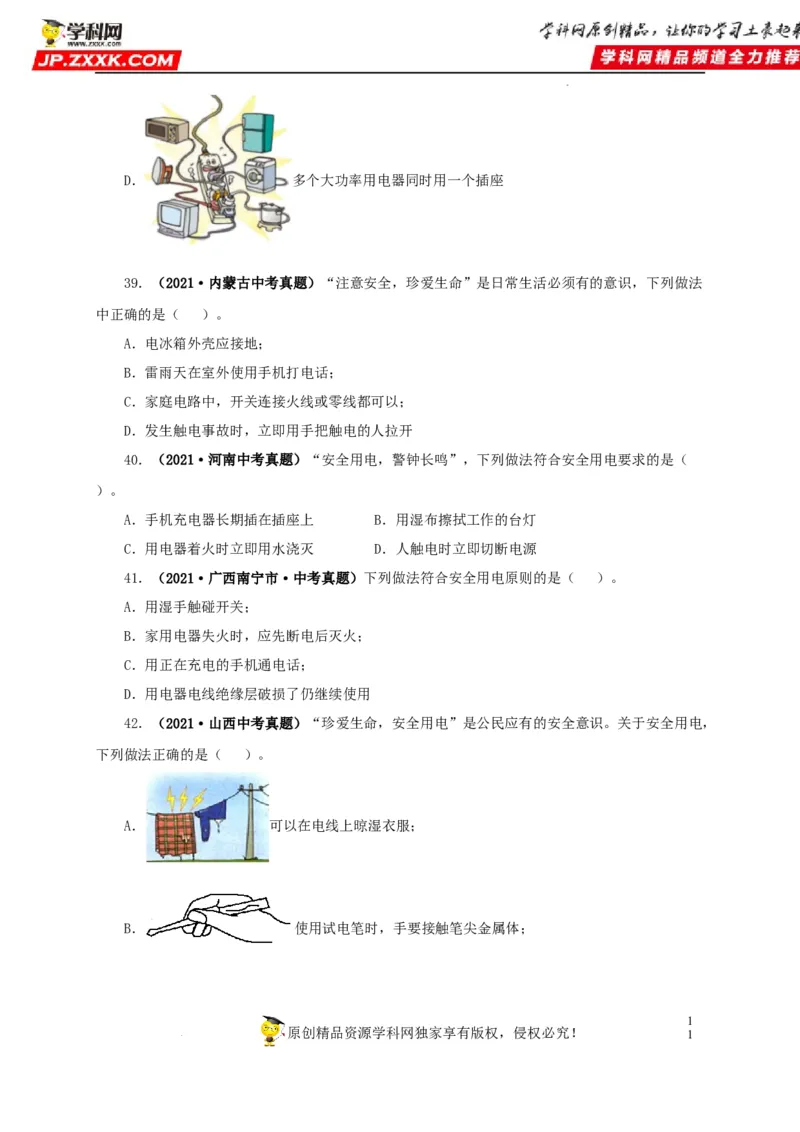

学科网（北京）股份有限公司D． 多个大功率用电器同时用一个插座
39．（2021·内蒙古中考真题）“注意安全，珍爱生命”是日常生活必须有的意识，下列做法
中正确的是（ ）。
A．电冰箱外壳应接地；
B．雷雨天在室外使用手机打电话；
C．家庭电路中，开关连接火线或零线都可以；
D．发生触电事故时，立即用手把触电的人拉开
40．（2021·河南中考真题）“安全用电，警钟长鸣”，下列做法符合安全用电要求的是（
）。
A．手机充电器长期插在插座上 B．用湿布擦拭工作的台灯
C．用电器着火时立即用水浇灭 D．人触电时立即切断电源
41．（2021·广西南宁市·中考真题）下列做法符合安全用电原则的是（ ）。
A．用湿手触碰开关；
B．家用电器失火时，应先断电后灭火；
C．用正在充电的手机通电话；
D．用电器电线绝缘层破损了仍继续使用
42．（2021·山西中考真题）“珍爱生命，安全用电”是公民应有的安全意识。关于安全用电，
下列做法正确的是（ ）。
A． 可以在电线上晾湿衣服；
B． 使用试电笔时，手要接触笔尖金属体；
1
原创精品资源学科网独家享有版权，侵权必究！ 1
学科网（北京）股份有限公司C． 可以用湿手触摸开关；
D． 电热水壶的金属外壳要接地
二、填空题

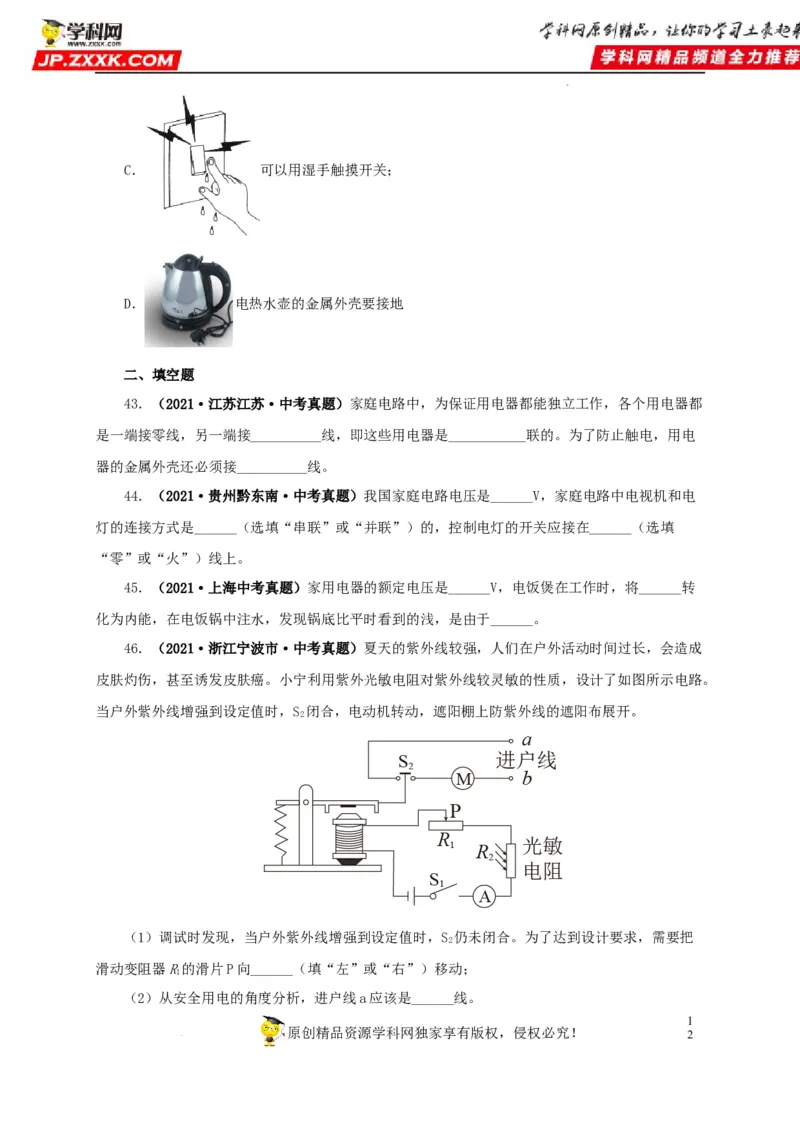

43．（2021·江苏江苏·中考真题）家庭电路中，为保证用电器都能独立工作，各个用电器都
是一端接零线，另一端接__________线，即这些用电器是___________联的。为了防止触电，用电
器的金属外壳还必须接__________线。
44．（2021·贵州黔东南·中考真题）我国家庭电路电压是______V，家庭电路中电视机和电
灯的连接方式是______（选填“串联”或“并联”）的，控制电灯的开关应接在______（选填
“零”或“火”）线上。
45．（2021·上海中考真题）家用电器的额定电压是______V，电饭煲在工作时，将______转
化为内能，在电饭锅中注水，发现锅底比平时看到的浅，是由于______。
46．（2021·浙江宁波市·中考真题）夏天的紫外线较强，人们在户外活动时间过长，会造成
皮肤灼伤，甚至诱发皮肤癌。小宁利用紫外光敏电阻对紫外线较灵敏的性质，设计了如图所示电路。
当户外紫外线增强到设定值时，S 闭合，电动机转动，遮阳棚上防紫外线的遮阳布展开。
2
（1）调试时发现，当户外紫外线增强到设定值时，S 仍未闭合。为了达到设计要求，需要把
2
滑动变阻器R的滑片P向______（填“左”或“右”）移动；
1
（2）从安全用电的角度分析，进户线a应该是______线。
1
原创精品资源学科网独家享有版权，侵权必究！ 2

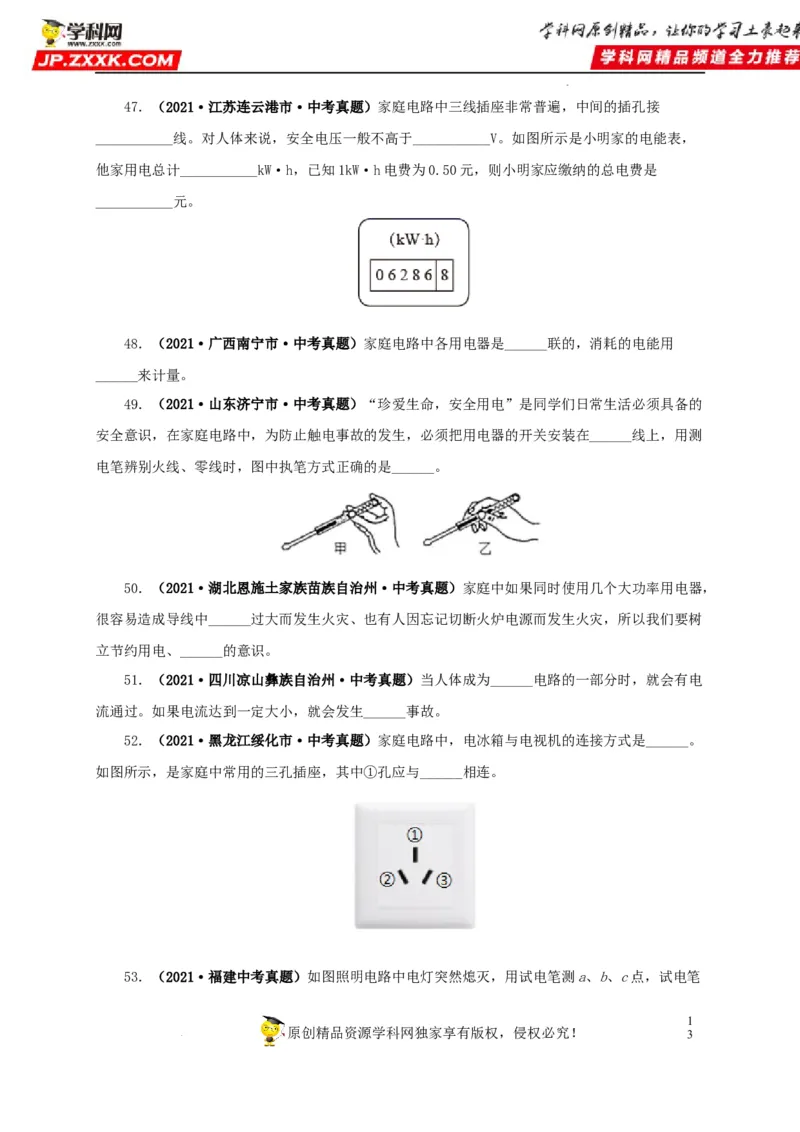

学科网（北京）股份有限公司47．（2021·江苏连云港市·中考真题）家庭电路中三线插座非常普遍，中间的插孔接
___________线。对人体来说，安全电压一般不高于___________V。如图所示是小明家的电能表，
他家用电总计___________kW·h，已知1kW·h电费为0.50元，则小明家应缴纳的总电费是
___________元。
48．（2021·广西南宁市·中考真题）家庭电路中各用电器是______联的，消耗的电能用
______来计量。
49．（2021·山东济宁市·中考真题）“珍爱生命，安全用电”是同学们日常生活必须具备的
安全意识，在家庭电路中，为防止触电事故的发生，必须把用电器的开关安装在______线上，用测
电笔辨别火线、零线时，图中执笔方式正确的是______。
50．（2021·湖北恩施土家族苗族自治州·中考真题）家庭中如果同时使用几个大功率用电器，
很容易造成导线中______过大而发生火灾、也有人因忘记切断火炉电源而发生火灾，所以我们要树
立节约用电、______的意识。
51．（2021·四川凉山彝族自治州·中考真题）当人体成为______电路的一部分时，就会有电
流通过。如果电流达到一定大小，就会发生______事故。
52．（2021·黑龙江绥化市·中考真题）家庭电路中，电冰箱与电视机的连接方式是______。
如图所示，是家庭中常用的三孔插座，其中①孔应与______相连。

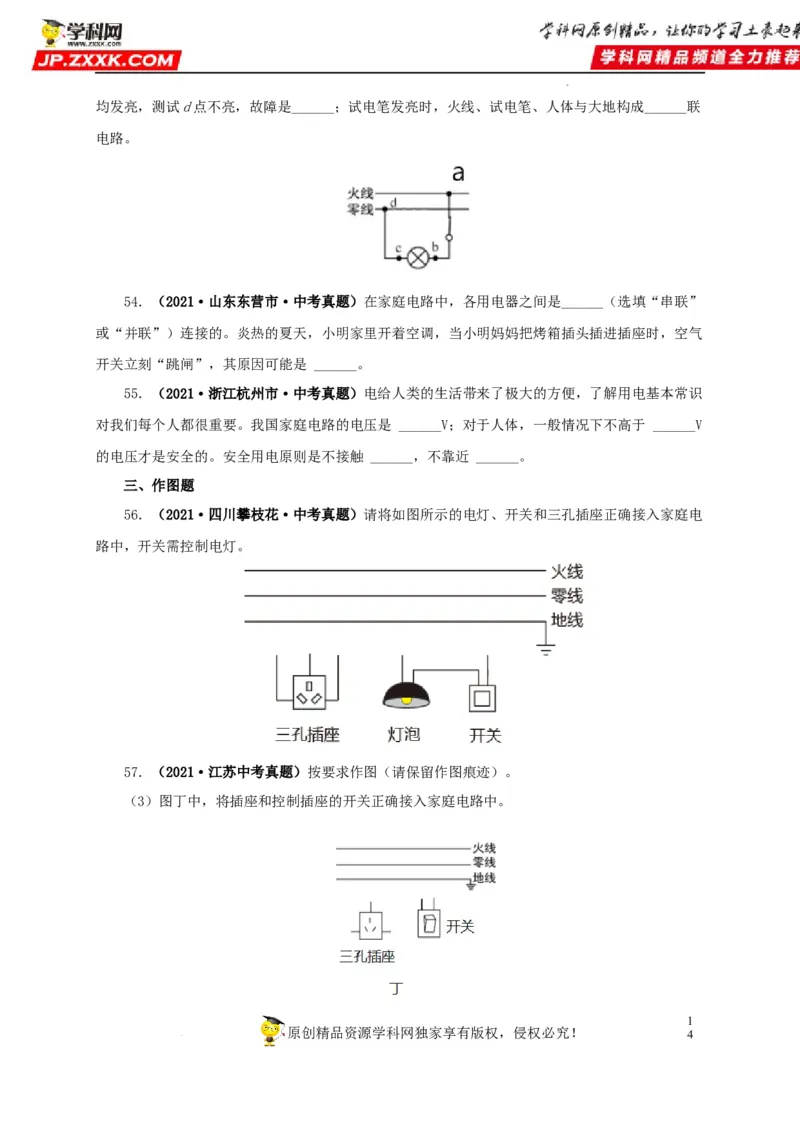

53．（2021·福建中考真题）如图照明电路中电灯突然熄灭，用试电笔测a、b、c点，试电笔
1
原创精品资源学科网独家享有版权，侵权必究！ 3
学科网（北京）股份有限公司均发亮，测试d点不亮，故障是______；试电笔发亮时，火线、试电笔、人体与大地构成______联
电路。
54．（2021·山东东营市·中考真题）在家庭电路中，各用电器之间是______（选填“串联”
或“并联”）连接的。炎热的夏天，小明家里开着空调，当小明妈妈把烤箱插头插进插座时，空气
开关立刻“跳闸”，其原因可能是 ______。
55．（2021·浙江杭州市·中考真题）电给人类的生活带来了极大的方便，了解用电基本常识
对我们每个人都很重要。我国家庭电路的电压是 ______V；对于人体，一般情况下不高于 ______V
的电压才是安全的。安全用电原则是不接触 ______，不靠近 ______。
三、作图题
56．（2021·四川攀枝花·中考真题）请将如图所示的电灯、开关和三孔插座正确接入家庭电
路中，开关需控制电灯。
57．（2021·江苏中考真题）按要求作图（请保留作图痕迹）。
（3）图丁中，将插座和控制插座的开关正确接入家庭电路中。
1
原创精品资源学科网独家享有版权，侵权必究！ 4

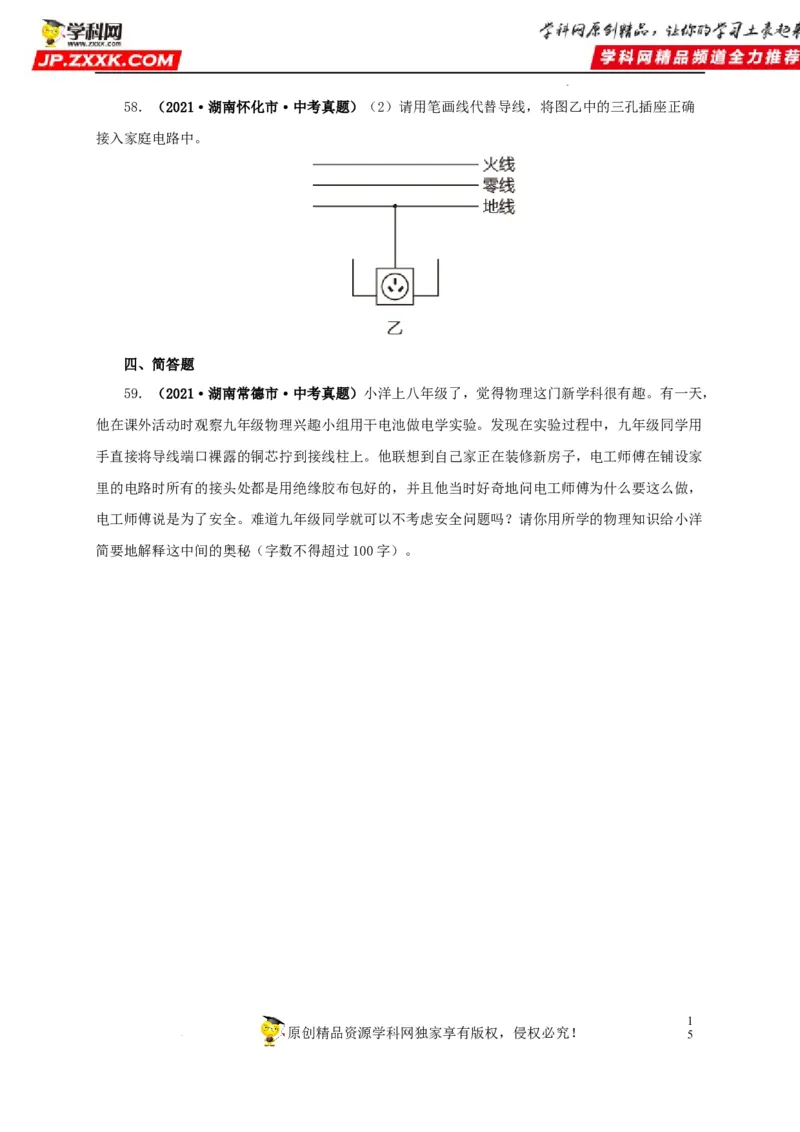

学科网（北京）股份有限公司58．（2021·湖南怀化市·中考真题）（2）请用笔画线代替导线，将图乙中的三孔插座正确
接入家庭电路中。
四、简答题
59．（2021·湖南常德市·中考真题）小洋上八年级了，觉得物理这门新学科很有趣。有一天，
他在课外活动时观察九年级物理兴趣小组用干电池做电学实验。发现在实验过程中，九年级同学用
手直接将导线端口裸露的铜芯拧到接线柱上。他联想到自己家正在装修新房子，电工师傅在铺设家
里的电路时所有的接头处都是用绝缘胶布包好的，并且他当时好奇地问电工师傅为什么要这么做，
电工师傅说是为了安全。难道九年级同学就可以不考虑安全问题吗？请你用所学的物理知识给小洋
简要地解释这中间的奥秘（字数不得超过100字）。
