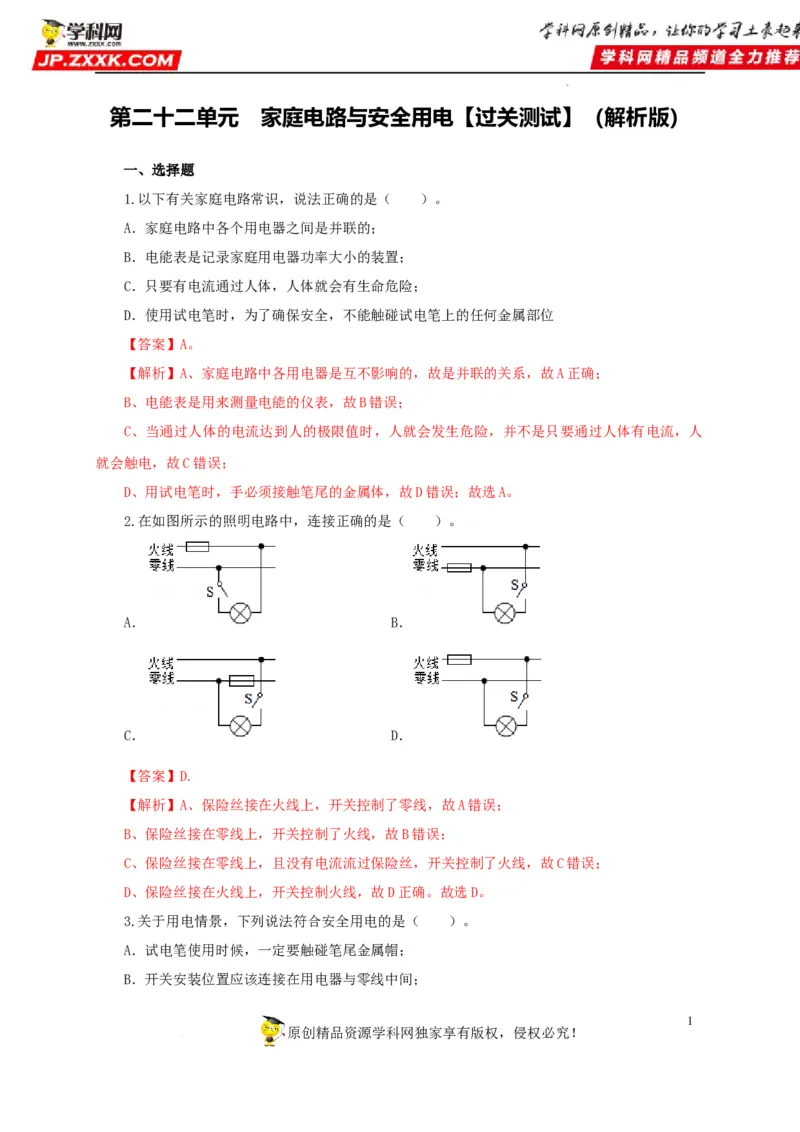

第二十二单元 家庭电路与安全用电【过关测试】（解析版）
一、选择题
1.以下有关家庭电路常识，说法正确的是（ ）。
A．家庭电路中各个用电器之间是并联的；
B．电能表是记录家庭用电器功率大小的装置；
C．只要有电流通过人体，人体就会有生命危险；
D．使用试电笔时，为了确保安全，不能触碰试电笔上的任何金属部位
【答案】A。
【解析】A、家庭电路中各用电器是互不影响的，故是并联的关系，故A正确；
B、电能表是用来测量电能的仪表，故B错误；
C、当通过人体的电流达到人的极限值时，人就会发生危险，并不是只要通过人体有电流，人
就会触电，故C错误；
D、用试电笔时，手必须接触笔尾的金属体，故D错误；故选A。

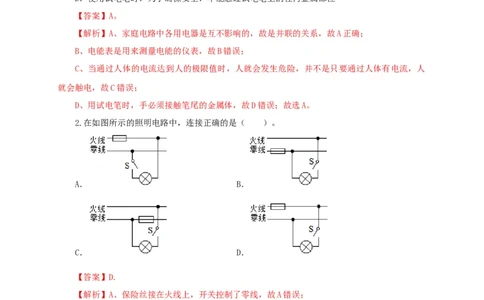

2.在如图所示的照明电路中，连接正确的是（ ）。
A． B．
C． D．
【答案】D.
【解析】A、保险丝接在火线上，开关控制了零线，故A错误；
B、保险丝接在零线上，开关控制了火线，故B错误；
C、保险丝接在零线上，且没有电流流过保险丝，开关控制了火线，故C错误；
D、保险丝接在火线上，开关控制火线，故D正确。故选D。
3.关于用电情景，下列说法符合安全用电的是（ ）。
A．试电笔使用时候，一定要触碰笔尾金属帽；
B．开关安装位置应该连接在用电器与零线中间；
1
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司C．家用电器起火时，先灭火，后切断电源；
D．当发现身边有人触电时，应该立即用手把触电人拉开
【答案】A。
【解析】A、使用试电笔时，人手不能接触笔尖，但必须接触笔尾金属体，故A正确；
B、为用电安全，开关应该安装在火线上，并且与用电器串联，故B错误；
C、家庭用电器起火时，我们应该先切断电源后灭火，直接灭火易引发触电，故C错误；
D、当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用
手拉开电线和触电的人，否则自己也会触电，故D错误。故选A。

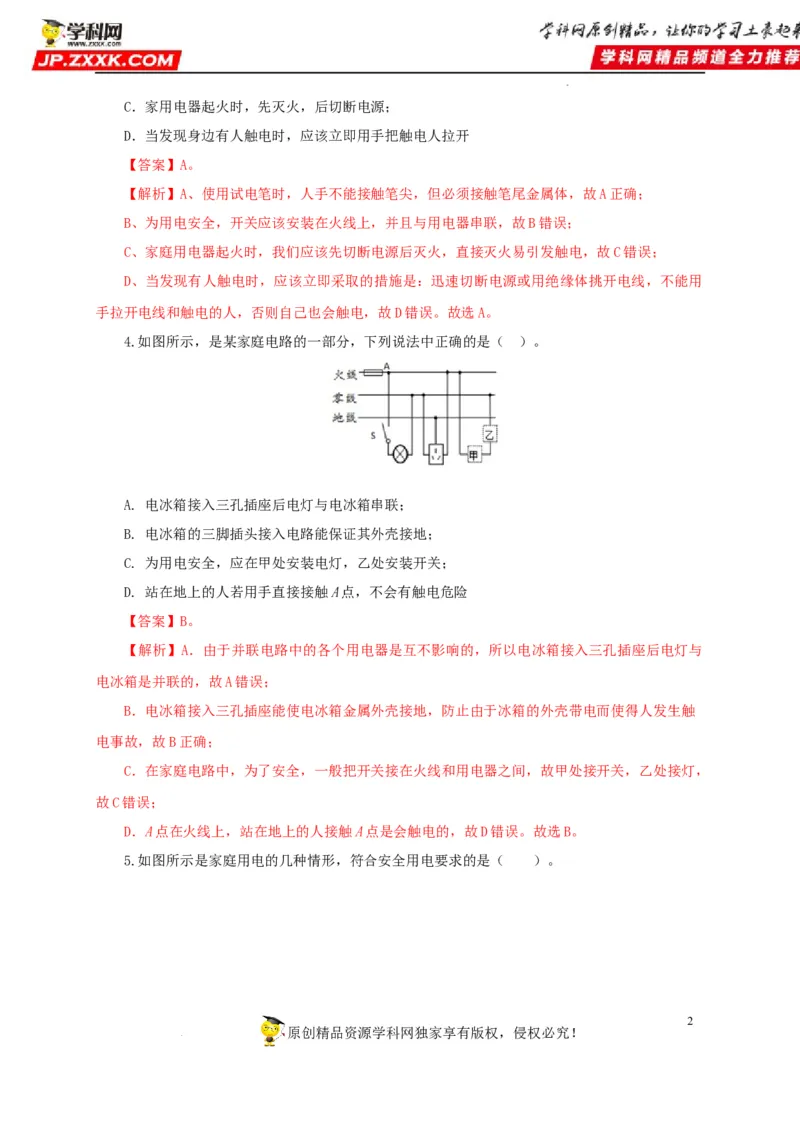

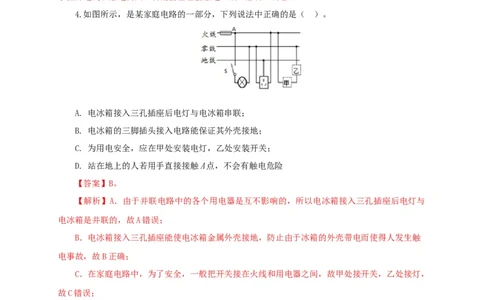

4.如图所示，是某家庭电路的一部分，下列说法中正确的是（ ）。
A. 电冰箱接入三孔插座后电灯与电冰箱串联；
B. 电冰箱的三脚插头接入电路能保证其外壳接地；
C. 为用电安全，应在甲处安装电灯，乙处安装开关；
D. 站在地上的人若用手直接接触A点，不会有触电危险
【答案】B。
【解析】A．由于并联电路中的各个用电器是互不影响的，所以电冰箱接入三孔插座后电灯与
电冰箱是并联的，故A错误；
B．电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳带电而使得人发生触
电事故，故B正确；
C．在家庭电路中，为了安全，一般把开关接在火线和用电器之间，故甲处接开关，乙处接灯，
故C错误；
D．A点在火线上，站在地上的人接触A点是会触电的，故D错误。故选B。

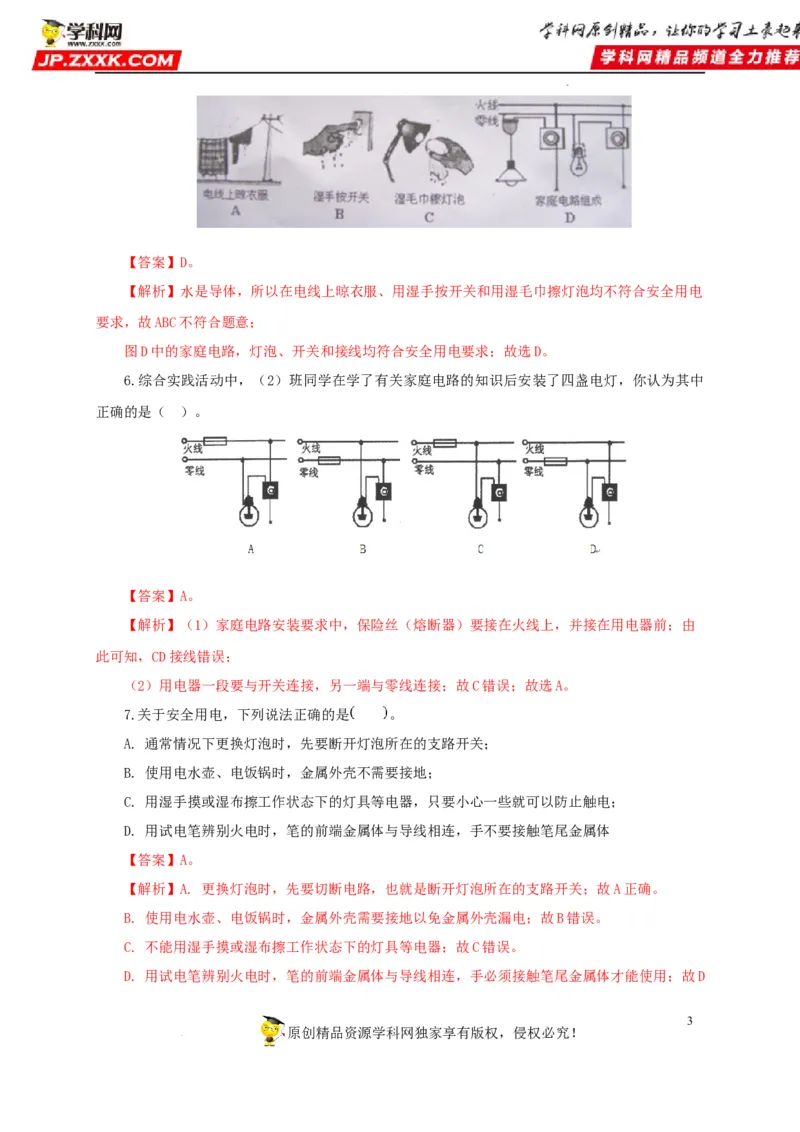

5.如图所示是家庭用电的几种情形，符合安全用电要求的是（ ）。
2
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司【答案】D。
【解析】水是导体，所以在电线上晾衣服、用湿手按开关和用湿毛巾擦灯泡均不符合安全用电
要求，故ABC不符合题意；
图D中的家庭电路，灯泡、开关和接线均符合安全用电要求；故选D。

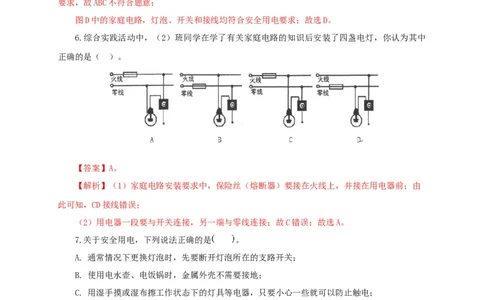

6.综合实践活动中，（2）班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中
正确的是（ ）。
【答案】A。
【解析】（1）家庭电路安装要求中，保险丝（熔断器）要接在火线上，并接在用电器前；由
此可知，CD接线错误；
（2）用电器一段要与开关连接，另一端与零线连接；故C错误；故选A。
7.关于安全用电，下列说法正确的是 。
A. 通常情况下更换灯泡时，先要断开灯泡所在的支路开关；
B. 使用电水壶、电饭锅时，金属外壳不需要接地；
C. 用湿手摸或湿布擦工作状态下的灯具等电器，只要小心一些就可以防止触电；
D. 用试电笔辨别火电时，笔的前端金属体与导线相连，手不要接触笔尾金属体
【答案】A。
【解析】A. 更换灯泡时，先要切断电路，也就是断开灯泡所在的支路开关；故A正确。
B. 使用电水壶、电饭锅时，金属外壳需要接地以免金属外壳漏电；故B错误。
C. 不能用湿手摸或湿布擦工作状态下的灯具等电器；故C错误。
D. 用试电笔辨别火电时，笔的前端金属体与导线相连，手必须接触笔尾金属体才能使用；故D
3
原创精品资源学科网独家享有版权，侵权必究！

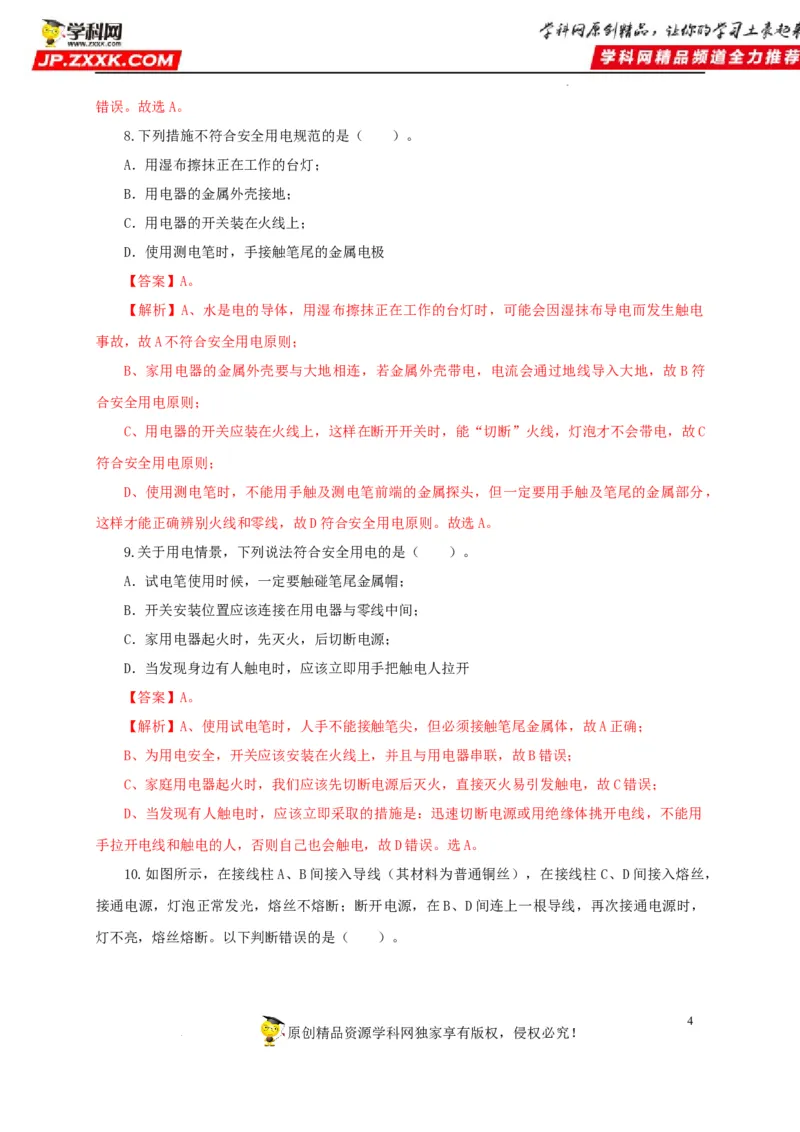

学科网（北京）股份有限公司错误。故选A。
8.下列措施不符合安全用电规范的是（ ）。
A．用湿布擦抹正在工作的台灯；
B．用电器的金属外壳接地；
C．用电器的开关装在火线上；
D．使用测电笔时，手接触笔尾的金属电极
【答案】A。

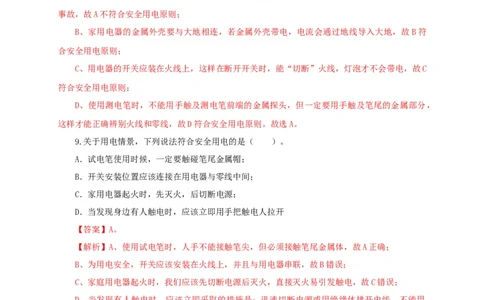

【解析】A、水是电的导体，用湿布擦抹正在工作的台灯时，可能会因湿抹布导电而发生触电
事故，故A不符合安全用电原则；
B、家用电器的金属外壳要与大地相连，若金属外壳带电，电流会通过地线导入大地，故B符
合安全用电原则；
C、用电器的开关应装在火线上，这样在断开开关时，能“切断”火线，灯泡才不会带电，故C
符合安全用电原则；
D、使用测电笔时，不能用手触及测电笔前端的金属探头，但一定要用手触及笔尾的金属部分，
这样才能正确辨别火线和零线，故D符合安全用电原则。故选A。
9.关于用电情景，下列说法符合安全用电的是（ ）。
A．试电笔使用时候，一定要触碰笔尾金属帽；
B．开关安装位置应该连接在用电器与零线中间；
C．家用电器起火时，先灭火，后切断电源；
D．当发现身边有人触电时，应该立即用手把触电人拉开
【答案】A。
【解析】A、使用试电笔时，人手不能接触笔尖，但必须接触笔尾金属体，故A正确；
B、为用电安全，开关应该安装在火线上，并且与用电器串联，故B错误；
C、家庭用电器起火时，我们应该先切断电源后灭火，直接灭火易引发触电，故C错误；
D、当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用
手拉开电线和触电的人，否则自己也会触电，故D错误。选A。

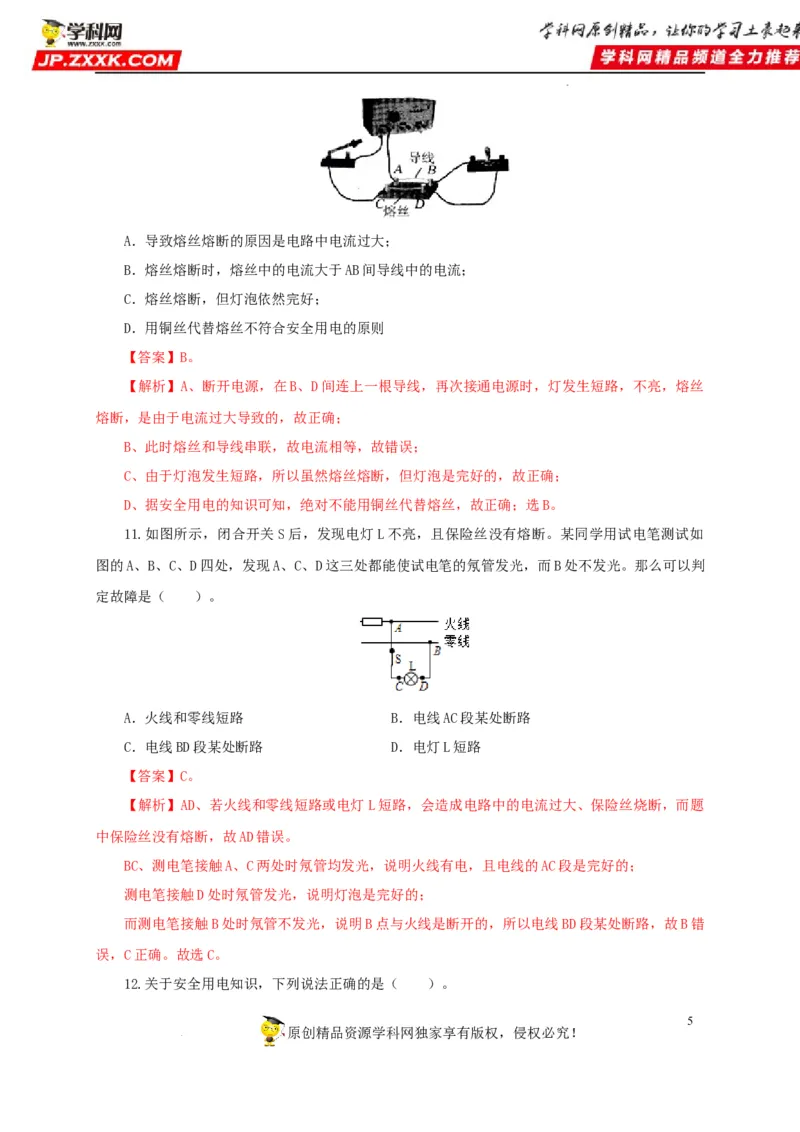

10.如图所示，在接线柱A、B间接入导线（其材料为普通铜丝），在接线柱C、D间接入熔丝，
接通电源，灯泡正常发光，熔丝不熔断；断开电源，在B、D间连上一根导线，再次接通电源时，
灯不亮，熔丝熔断。以下判断错误的是（ ）。
4
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．导致熔丝熔断的原因是电路中电流过大；
B．熔丝熔断时，熔丝中的电流大于AB间导线中的电流；
C．熔丝熔断，但灯泡依然完好；
D．用铜丝代替熔丝不符合安全用电的原则
【答案】B。
【解析】A、断开电源，在B、D间连上一根导线，再次接通电源时，灯发生短路，不亮，熔丝
熔断，是由于电流过大导致的，故正确；
B、此时熔丝和导线串联，故电流相等，故错误；
C、由于灯泡发生短路，所以虽然熔丝熔断，但灯泡是完好的，故正确；
D、据安全用电的知识可知，绝对不能用铜丝代替熔丝，故正确；选B。
11.如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用试电笔测试如
图的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光。那么可以判
定故障是（ ）。
A．火线和零线短路 B．电线AC段某处断路
C．电线BD段某处断路 D．电灯L短路
【答案】C。
【解析】AD、若火线和零线短路或电灯L短路，会造成电路中的电流过大、保险丝烧断，而题
中保险丝没有熔断，故AD错误。
BC、测电笔接触A、C两处时氖管均发光，说明火线有电，且电线的AC段是完好的；
测电笔接触D处时氖管发光，说明灯泡是完好的；
而测电笔接触B处时氖管不发光，说明B点与火线是断开的，所以电线BD段某处断路，故B错
误，C正确。故选C。
12.关于安全用电知识，下列说法正确的是（ ）。
5
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．可以用湿抹布擦插座；
B．三孔插座接地线要保证良好接地；
C．发现有人触电，应立即用手将人拉开；
D．雷雨天可以在大树下避雨
【答案】B。
【解析】A、生活用水是导体，用湿抹布擦插座容易发生触电，故A错误；
B、为了安全起见，三孔插座接地线要保证良好接地，这样可以避免发生触电事故，故B正确；
C、发现有人触电，应当先断开电源，不能用手将人拉开，否则施救者也会触电，故C错误；
D、雷电是高空云层放电，高大的树木、建筑物等易将电流导向大地，所以，雷雨天躲在大树
底下避雨非常危险，故D错误。故选B。

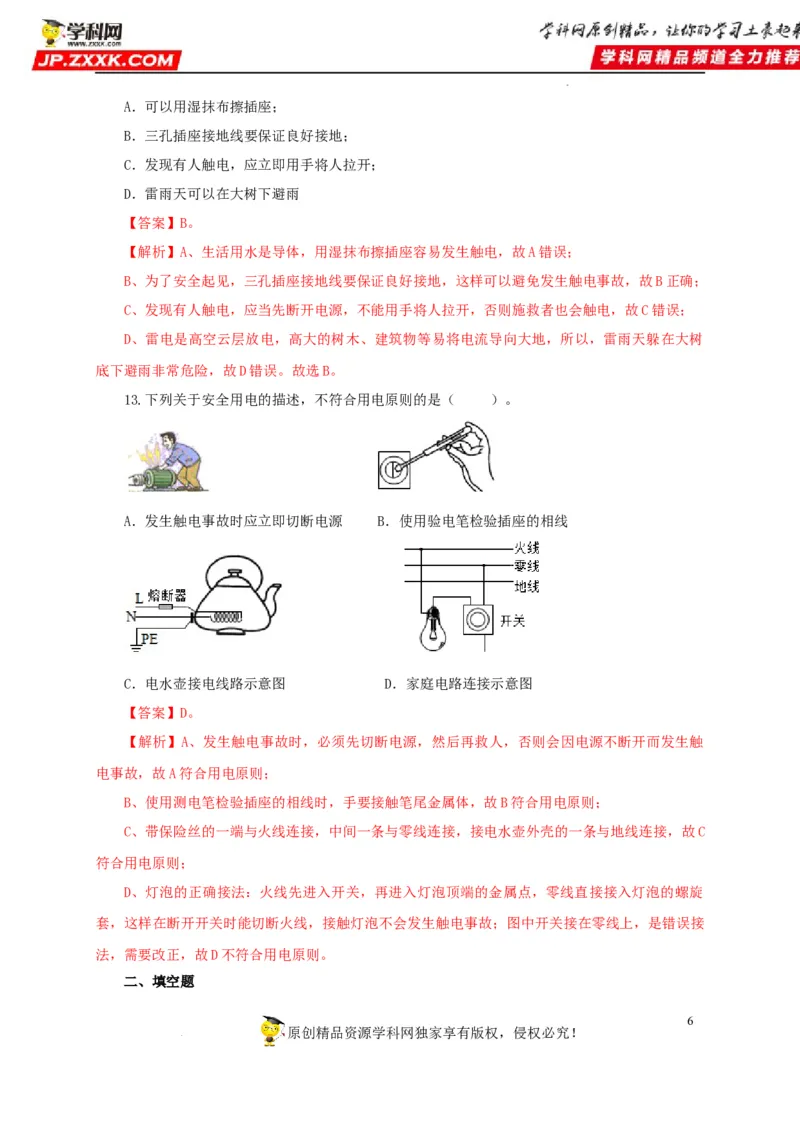

13.下列关于安全用电的描述，不符合用电原则的是（ ）。
A．发生触电事故时应立即切断电源 B．使用验电笔检验插座的相线
C．电水壶接电线路示意图 D．家庭电路连接示意图
【答案】D。
【解析】A、发生触电事故时，必须先切断电源，然后再救人，否则会因电源不断开而发生触
电事故，故A符合用电原则；
B、使用测电笔检验插座的相线时，手要接触笔尾金属体，故B符合用电原则；
C、带保险丝的一端与火线连接，中间一条与零线连接，接电水壶外壳的一条与地线连接，故C
符合用电原则；
D、灯泡的正确接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋
套，这样在断开开关时能切断火线，接触灯泡不会发生触电事故；图中开关接在零线上，是错误接
法，需要改正，故D不符合用电原则。
二、填空题
6
原创精品资源学科网独家享有版权，侵权必究！

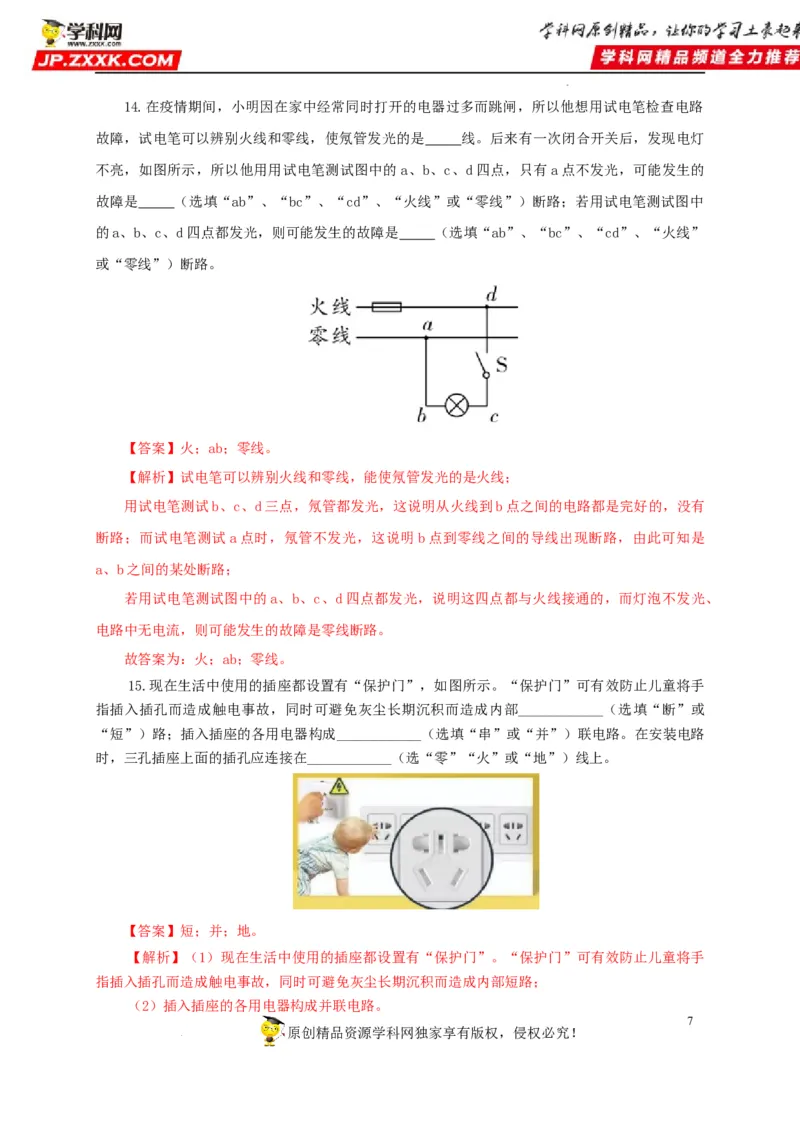

学科网（北京）股份有限公司14.在疫情期间，小明因在家中经常同时打开的电器过多而跳闸，所以他想用试电笔检查电路
故障，试电笔可以辨别火线和零线，使氖管发光的是 线。后来有一次闭合开关后，发现电灯
不亮，如图所示，所以他用用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的
故障是 （选填“ab”、“bc”、“cd”、“火线”或“零线”）断路；若用试电笔测试图中
的a、b、c、d四点都发光，则可能发生的故障是 （选填“ab”、“bc”、“cd”、“火线”
或“零线”）断路。
【答案】火；ab；零线。
【解析】试电笔可以辨别火线和零线，能使氖管发光的是火线；
用试电笔测试b、c、d三点，氖管都发光，这说明从火线到b点之间的电路都是完好的，没有
断路；而试电笔测试a点时，氖管不发光，这说明b点到零线之间的导线出现断路，由此可知是
a、b之间的某处断路；
若用试电笔测试图中的a、b、c、d四点都发光，说明这四点都与火线接通的，而灯泡不发光、
电路中无电流，则可能发生的故障是零线断路。
故答案为：火；ab；零线。
15.现在生活中使用的插座都设置有“保护门”，如图所示。“保护门”可有效防止儿童将手
指插入插孔而造成触电事故，同时可避免灰尘长期沉积而造成内部____________（选填“断”或
“短”）路；插入插座的各用电器构成____________（选填“串”或“并”）联电路。在安装电路
时，三孔插座上面的插孔应连接在____________（选“零”“火”或“地”）线上。
【答案】短；并；地。
【解析】（1）现在生活中使用的插座都设置有“保护门”。“保护门”可有效防止儿童将手
指插入插孔而造成触电事故，同时可避免灰尘长期沉积而造成内部短路；
（2）插入插座的各用电器构成并联电路。
7
原创精品资源学科网独家享有版权，侵权必究！

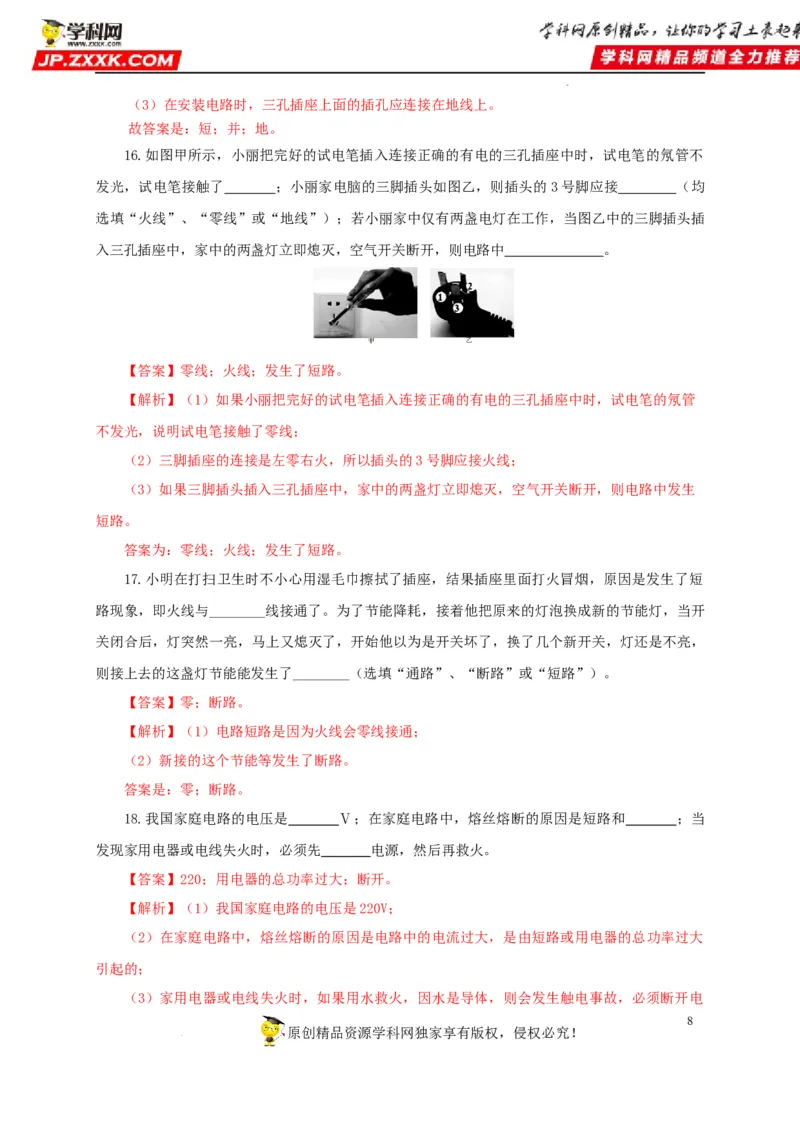

学科网（北京）股份有限公司（3）在安装电路时，三孔插座上面的插孔应连接在地线上。
故答案是：短；并；地。
16.如图甲所示，小丽把完好的试电笔插入连接正确的有电的三孔插座中时，试电笔的氖管不
发光，试电笔接触了 ；小丽家电脑的三脚插头如图乙，则插头的3号脚应接 （均
选填“火线”、“零线”或“地线”）；若小丽家中仅有两盏电灯在工作，当图乙中的三脚插头插
入三孔插座中，家中的两盏灯立即熄灭，空气开关断开，则电路中 。
【答案】零线；火线；发生了短路。
【解析】（1）如果小丽把完好的试电笔插入连接正确的有电的三孔插座中时，试电笔的氖管
不发光，说明试电笔接触了零线；
（2）三脚插座的连接是左零右火，所以插头的3号脚应接火线；
（3）如果三脚插头插入三孔插座中，家中的两盏灯立即熄灭，空气开关断开，则电路中发生
短路。
答案为：零线；火线；发生了短路。
17.小明在打扫卫生时不小心用湿毛巾擦拭了插座，结果插座里面打火冒烟，原因是发生了短
路现象，即火线与________线接通了。为了节能降耗，接着他把原来的灯泡换成新的节能灯，当开
关闭合后，灯突然一亮，马上又熄灭了，开始他以为是开关坏了，换了几个新开关，灯还是不亮，
则接上去的这盏灯节能能发生了________（选填“通路”、“断路”或“短路”）。
【答案】零；断路。
【解析】（1）电路短路是因为火线会零线接通；
（2）新接的这个节能等发生了断路。
答案是：零；断路。
18.我国家庭电路的电压是 Ⅴ；在家庭电路中，熔丝熔断的原因是短路和 ；当
发现家用电器或电线失火时，必须先 电源，然后再救火。
【答案】220；用电器的总功率过大；断开。
【解析】（1）我国家庭电路的电压是220V；
（2）在家庭电路中，熔丝熔断的原因是电路中的电流过大，是由短路或用电器的总功率过大
引起的；
（3）家用电器或电线失火时，如果用水救火，因水是导体，则会发生触电事故，必须断开电
8
原创精品资源学科网独家享有版权，侵权必究！

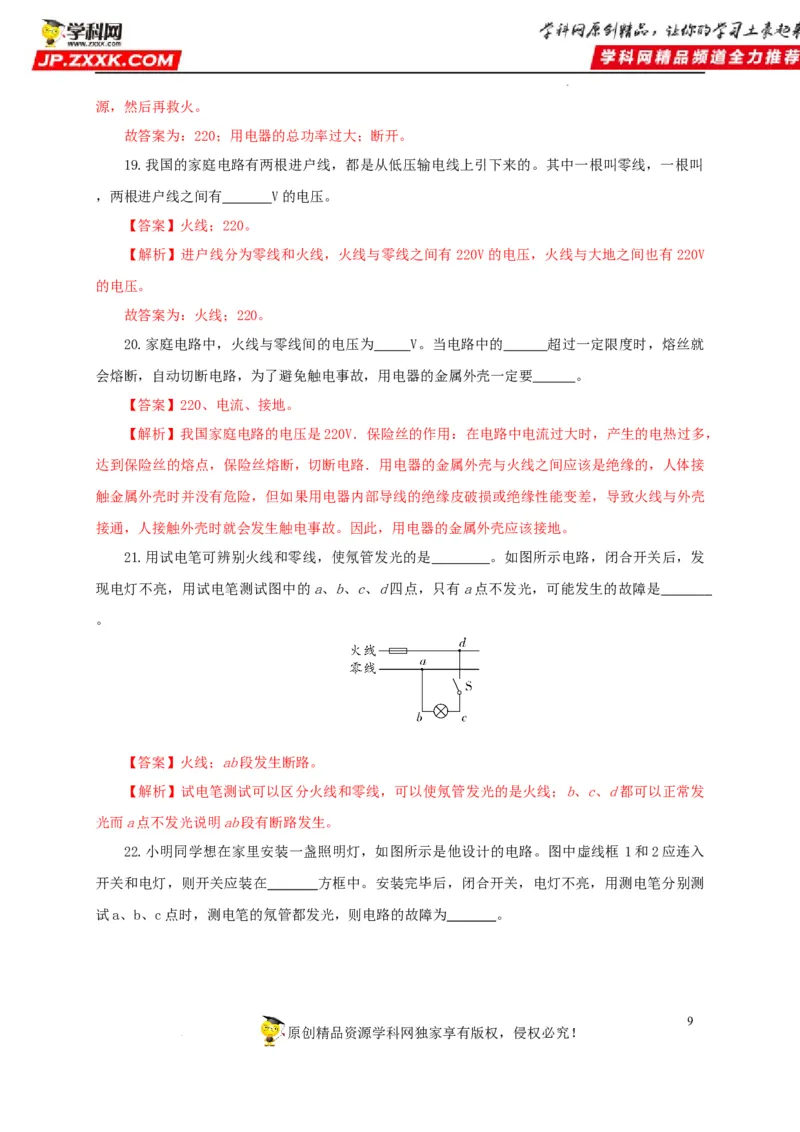

学科网（北京）股份有限公司源，然后再救火。
故答案为：220；用电器的总功率过大；断开。
19.我国的家庭电路有两根进户线，都是从低压输电线上引下来的。其中一根叫零线，一根叫
，两根进户线之间有 V的电压。
【答案】火线；220。
【解析】进户线分为零线和火线，火线与零线之间有220V的电压，火线与大地之间也有220V
的电压。
故答案为：火线；220。
20.家庭电路中，火线与零线间的电压为 V。当电路中的 超过一定限度时，熔丝就
会熔断，自动切断电路，为了避免触电事故，用电器的金属外壳一定要 。
【答案】220、电流、接地。
【解析】我国家庭电路的电压是220V．保险丝的作用：在电路中电流过大时，产生的电热过多，
达到保险丝的熔点，保险丝熔断，切断电路．用电器的金属外壳与火线之间应该是绝缘的，人体接
触金属外壳时并没有危险，但如果用电器内部导线的绝缘皮破损或绝缘性能变差，导致火线与外壳
接通，人接触外壳时就会发生触电事故。因此，用电器的金属外壳应该接地。
21.用试电笔可辨别火线和零线，使氖管发光的是 。如图所示电路，闭合开关后，发
现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是
。
【答案】火线；ab段发生断路。
【解析】试电笔测试可以区分火线和零线，可以使氖管发光的是火线；b、c、d都可以正常发
光而a点不发光说明ab段有断路发生。
22.小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框 1和2应连入
开关和电灯，则开关应装在 方框中。安装完毕后，闭合开关，电灯不亮，用测电笔分别测
试a、b、c点时，测电笔的氖管都发光，则电路的故障为 。
9
原创精品资源学科网独家享有版权，侵权必究！

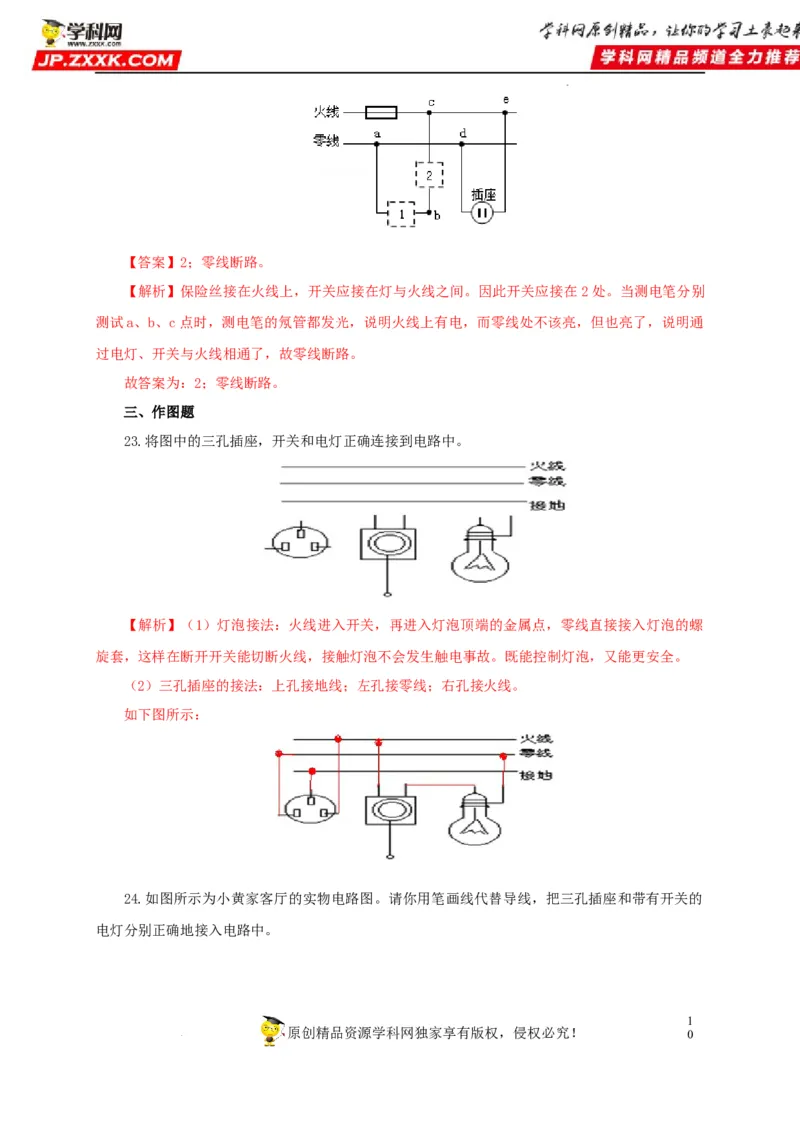

学科网（北京）股份有限公司【答案】2；零线断路。
【解析】保险丝接在火线上，开关应接在灯与火线之间。因此开关应接在 2处。当测电笔分别
测试a、b、c点时，测电笔的氖管都发光，说明火线上有电，而零线处不该亮，但也亮了，说明通
过电灯、开关与火线相通了，故零线断路。
故答案为：2；零线断路。
三、作图题
23.将图中的三孔插座，开关和电灯正确连接到电路中。
【解析】（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺
旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
如下图所示：
24.如图所示为小黄家客厅的实物电路图。请你用笔画线代替导线，把三孔插座和带有开关的
电灯分别正确地接入电路中。
1
原创精品资源学科网独家享有版权，侵权必究！ 0

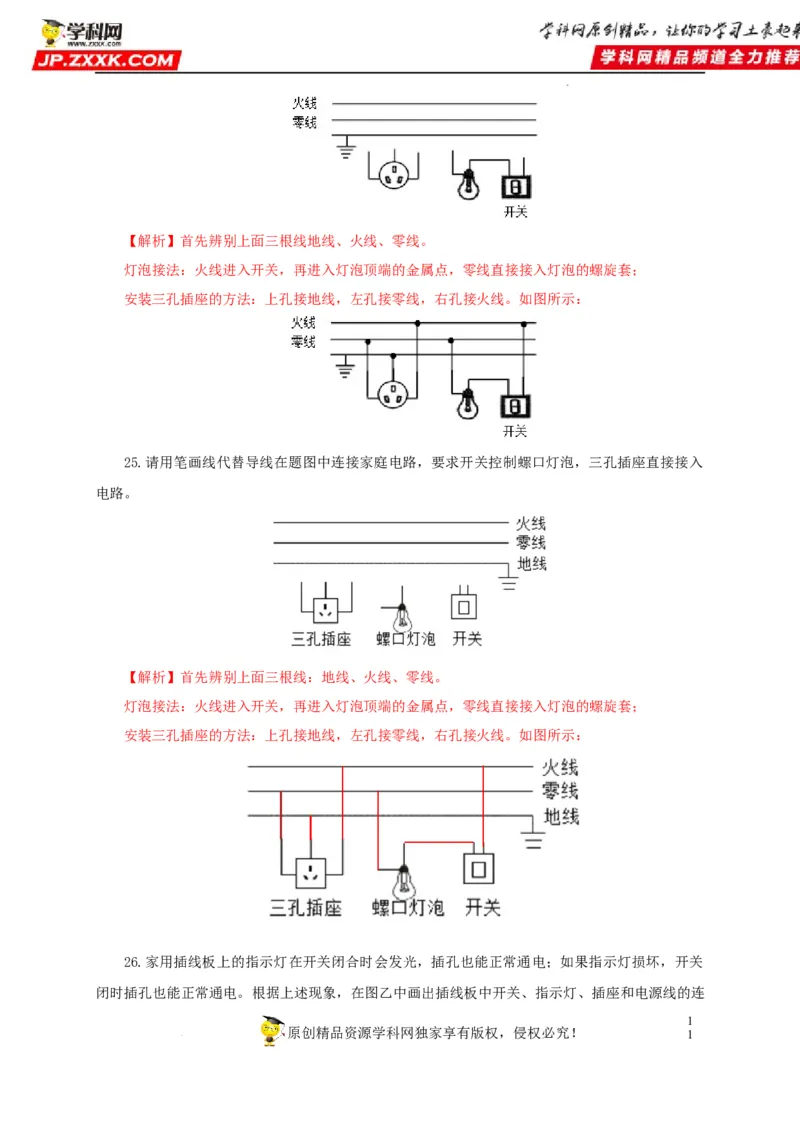

学科网（北京）股份有限公司【解析】首先辨别上面三根线地线、火线、零线。
灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；
安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线。如图所示：
25.请用笔画线代替导线在题图中连接家庭电路，要求开关控制螺口灯泡，三孔插座直接接入
电路。
【解析】首先辨别上面三根线：地线、火线、零线。
灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；
安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线。如图所示：
26.家用插线板上的指示灯在开关闭合时会发光，插孔也能正常通电；如果指示灯损坏，开关
闭时插孔也能正常通电。根据上述现象，在图乙中画出插线板中开关、指示灯、插座和电源线的连
1
原创精品资源学科网独家享有版权，侵权必究！ 1

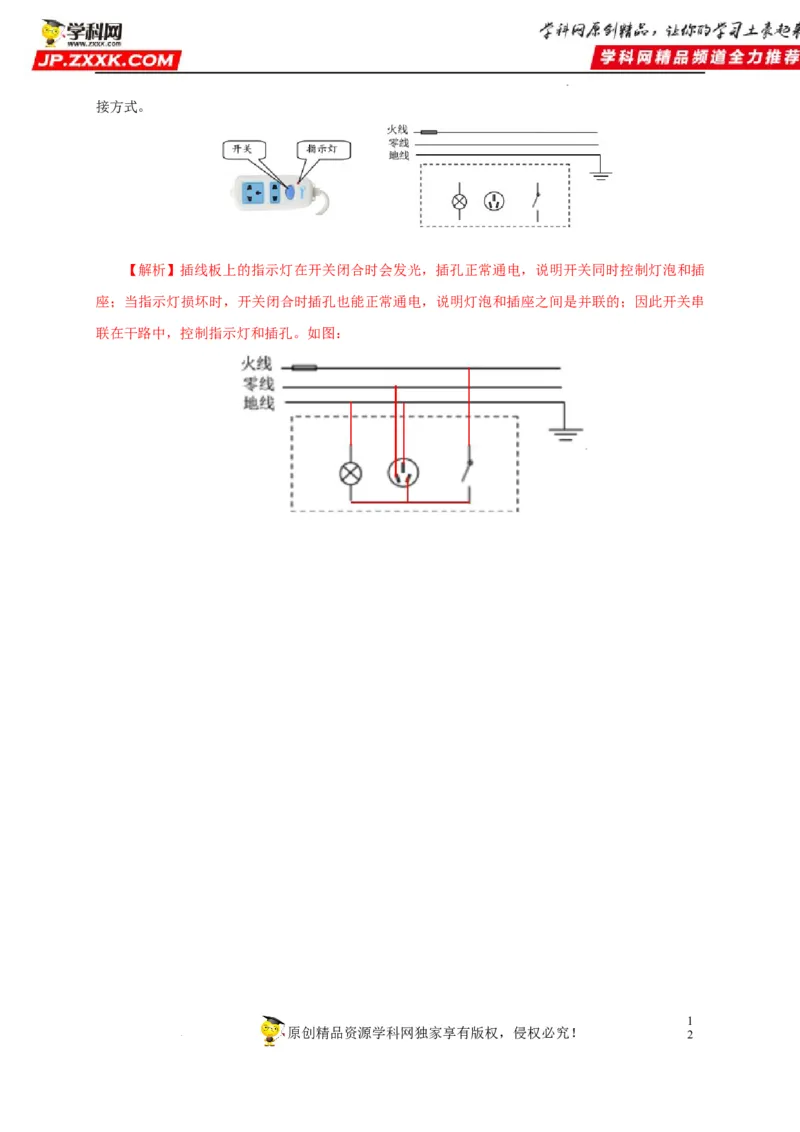

学科网（北京）股份有限公司接方式。
【解析】插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插
座；当指示灯损坏时，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的；因此开关串
联在干路中，控制指示灯和插孔。如图：
1
原创精品资源学科网独家享有版权，侵权必究！ 2
