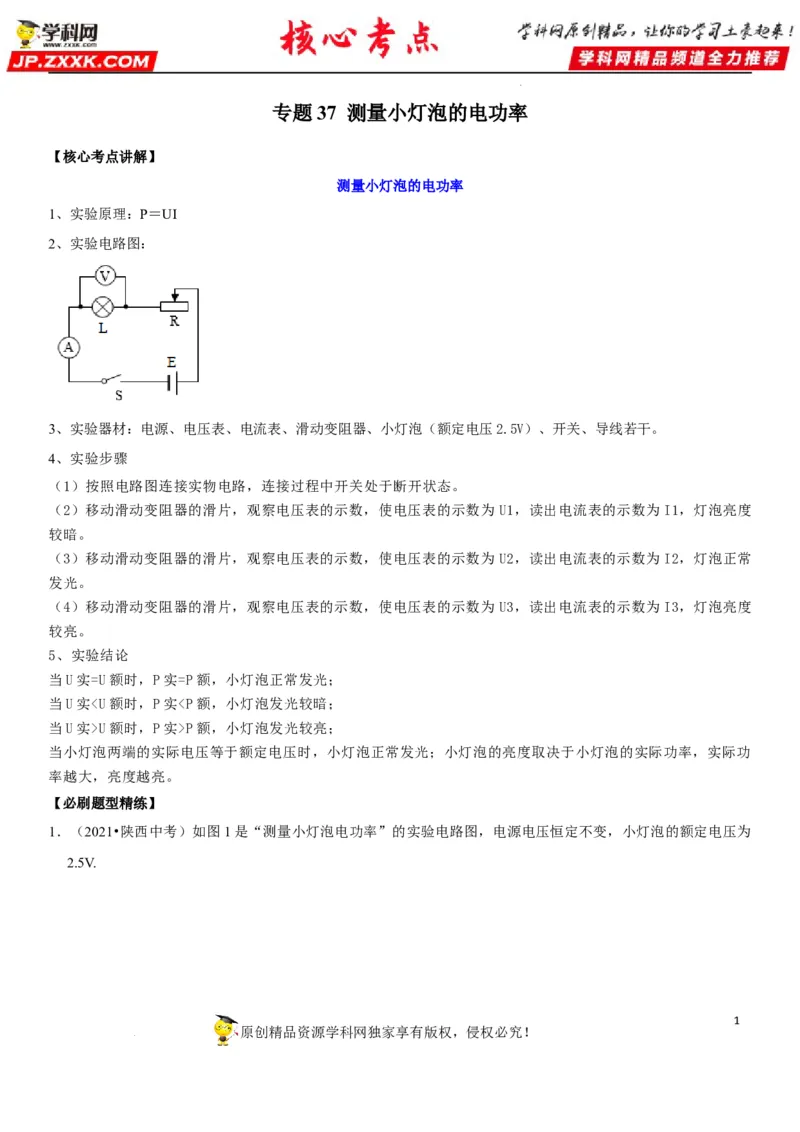

专题37 测量小灯泡的电功率
【核心考点讲解】
测量小灯泡的电功率
1、实验原理：P＝UI
2、实验电路图：

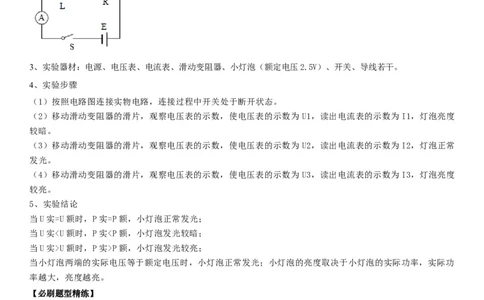

3、实验器材：电源、电压表、电流表、滑动变阻器、小灯泡（额定电压2.5V）、开关、导线若干。
4、实验步骤
（1）按照电路图连接实物电路，连接过程中开关处于断开状态。
（2）移动滑动变阻器的滑片，观察电压表的示数，使电压表的示数为 U1，读出电流表的示数为I1，灯泡亮度
较暗。
（3）移动滑动变阻器的滑片，观察电压表的示数，使电压表的示数为 U2，读出电流表的示数为I2，灯泡正常
发光。
（4）移动滑动变阻器的滑片，观察电压表的示数，使电压表的示数为 U3，读出电流表的示数为I3，灯泡亮度
较亮。
5、实验结论
当U实=U额时，P实=P额，小灯泡正常发光；
当U实U额时，P实>P额，小灯泡发光较亮；
当小灯泡两端的实际电压等于额定电压时，小灯泡正常发光；小灯泡的亮度取决于小灯泡的实际功率，实际功
率越大，亮度越亮。
【必刷题型精练】

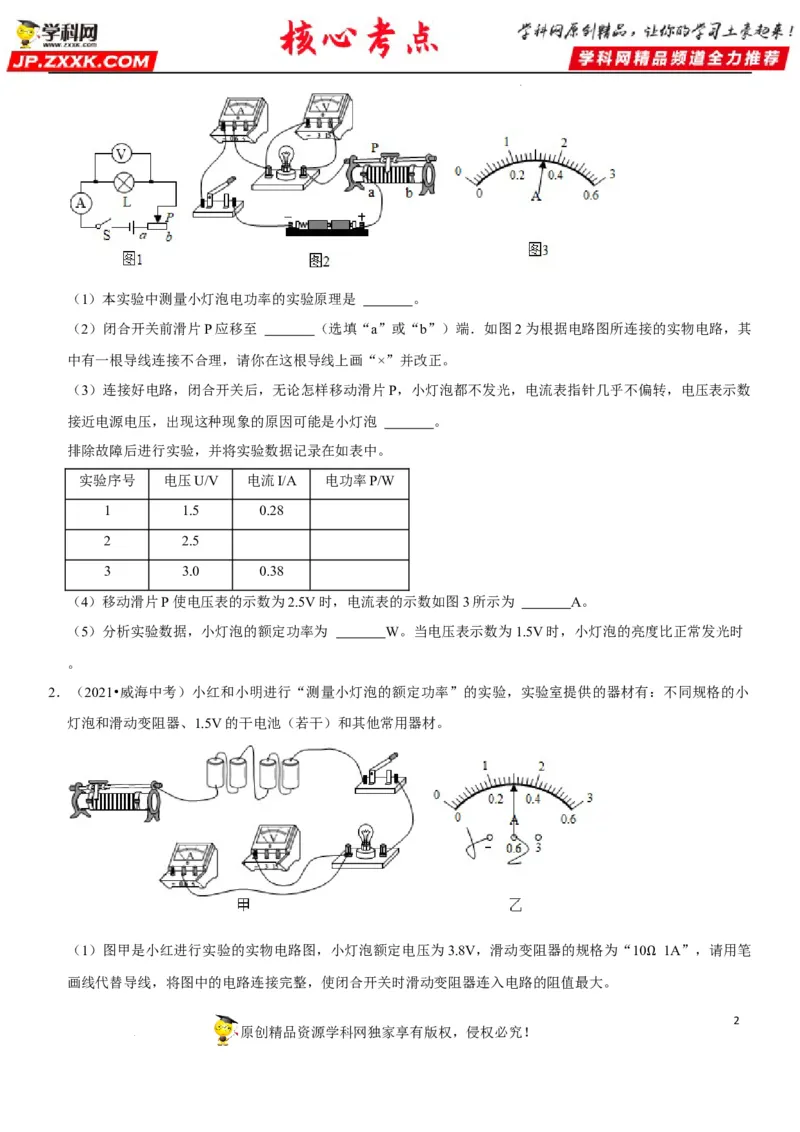

1．（2021•陕西中考）如图1是“测量小灯泡电功率”的实验电路图，电源电压恒定不变，小灯泡的额定电压为
2.5V.
1
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司（1）本实验中测量小灯泡电功率的实验原理是 。

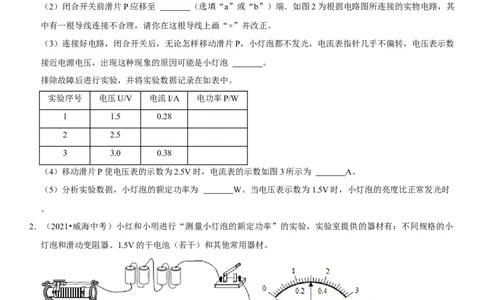

（2）闭合开关前滑片P应移至 （选填“a”或“b”）端．如图2为根据电路图所连接的实物电路，其
中有一根导线连接不合理，请你在这根导线上画“×”并改正。
（3）连接好电路，闭合开关后，无论怎样移动滑片P，小灯泡都不发光，电流表指针几乎不偏转，电压表示数
接近电源电压，出现这种现象的原因可能是小灯泡 。
排除故障后进行实验，并将实验数据记录在如表中。
实验序号 电压U/V 电流I/A 电功率P/W
1 1.5 0.28
2 2.5
3 3.0 0.38
（4）移动滑片P使电压表的示数为2.5V时，电流表的示数如图3所示为 A。
（5）分析实验数据，小灯泡的额定功率为 W。当电压表示数为1.5V时，小灯泡的亮度比正常发光时
。
2．（2021•威海中考）小红和小明进行“测量小灯泡的额定功率”的实验，实验室提供的器材有：不同规格的小
灯泡和滑动变阻器、1.5V的干电池（若干）和其他常用器材。
（1）图甲是小红进行实验的实物电路图，小灯泡额定电压为3.8V，滑动变阻器的规格为“10 1A”，请用笔
画线代替导线，将图中的电路连接完整，使闭合开关时滑动变阻器连入电路的阻值最大。 Ω
2
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司（2）连接好电路之后，闭合开关，移动滑片，发现小灯泡始终不发光，小红猜想可能的原因：①小灯泡的灯
丝断了；②小灯泡短路；③滑动变阻器断路。她再观察，发现电流表示数为零，由此可判断猜想 是
错误的；又进一步观察到电压表有示数，最终确定猜想 是正确的。（两空均选填“①”、“②”或
“③”）
（3）排除故障后，小红移动滑片，使电压表的示数达到小灯泡的额定电压，此时电流表的指针如图乙所示，小
灯泡的额定功率为 W。
（4）小明用小红的实验电路接着测量规格为“2.5V 0.3A”小灯泡的额定功率。闭合开关，保证小灯泡发光的
情况下，无论如何移动滑片，电压表示数始终高于 2.5V，为此必须对实验器材进行调整，下列措施可行的是：
、 。（填字母代号）
A.换最大阻值较小的滑动变阻器
B.串联定值电阻
C.减少电池个数
D.增加电池个数

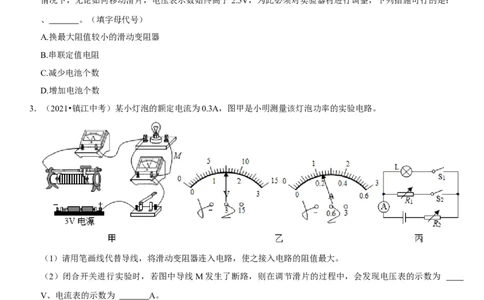

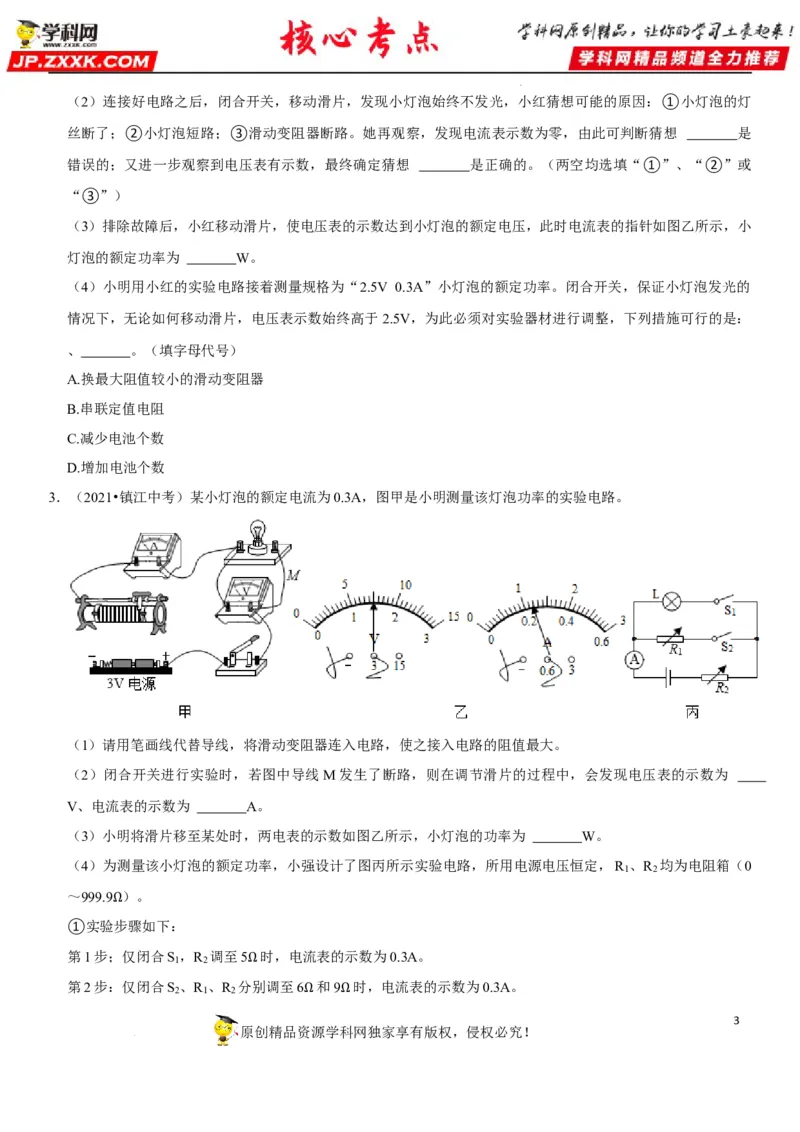

3．（2021•镇江中考）某小灯泡的额定电流为0.3A，图甲是小明测量该灯泡功率的实验电路。
（1）请用笔画线代替导线，将滑动变阻器连入电路，使之接入电路的阻值最大。
（2）闭合开关进行实验时，若图中导线M发生了断路，则在调节滑片的过程中，会发现电压表的示数为
V、电流表的示数为 A。
（3）小明将滑片移至某处时，两电表的示数如图乙所示，小灯泡的功率为 W。
（4）为测量该小灯泡的额定功率，小强设计了图丙所示实验电路，所用电源电压恒定，R 、R 均为电阻箱（0
1 2
～999.9 ）。
①实验Ω步骤如下：
第1步；仅闭合S ，R 调至5 时，电流表的示数为0.3A。
1 2
第2步：仅闭合S
2
、R
1
、R
2
分Ω别调至6 和9 时，电流表的示数为0.3A。
Ω Ω 3
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司则小灯泡正常发光时的电阻为 ，额定功率为 W。
②小强对图丙电路及操作进行了下列调Ω整，其中仍能完成测量的有 。
A.将R 换成导线
1
B.将R 换成导线
2
C.将R 换成适当规格的滑动变阻器
2
D.在实验操作时，先闭合的开关是S
2

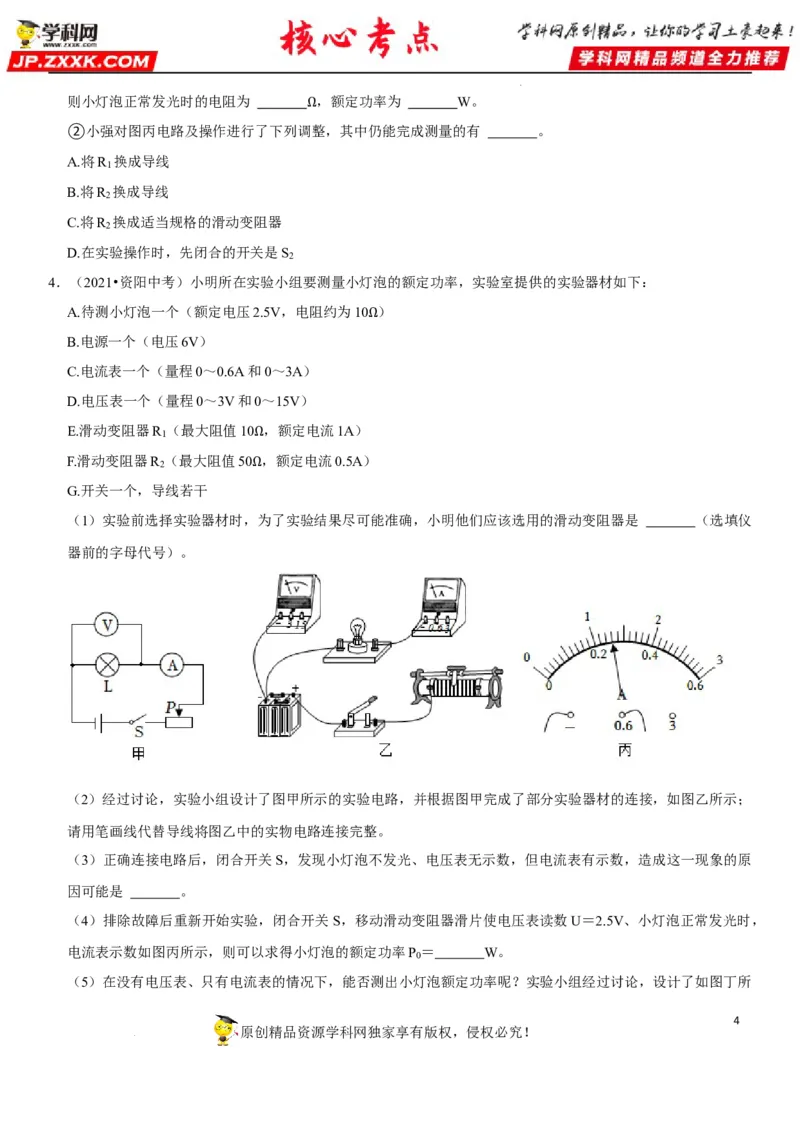

4．（2021•资阳中考）小明所在实验小组要测量小灯泡的额定功率，实验室提供的实验器材如下：
A.待测小灯泡一个（额定电压2.5V，电阻约为10 ）
B.电源一个（电压6V） Ω
C.电流表一个（量程0～0.6A和0～3A）
D.电压表一个（量程0～3V和0～15V）
E.滑动变阻器R （最大阻值10 ，额定电流1A）
1
F.滑动变阻器R
2
（最大阻值50Ω，额定电流0.5A）
G.开关一个，导线若干 Ω
（1）实验前选择实验器材时，为了实验结果尽可能准确，小明他们应该选用的滑动变阻器是 （选填仪
器前的字母代号）。

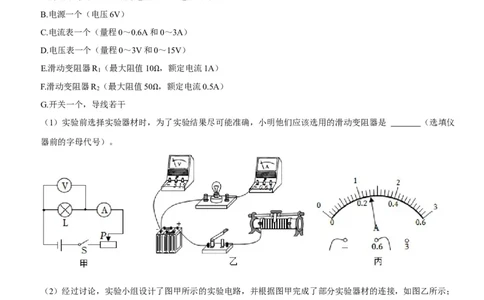

（2）经过讨论，实验小组设计了图甲所示的实验电路，并根据图甲完成了部分实验器材的连接，如图乙所示；
请用笔画线代替导线将图乙中的实物电路连接完整。
（3）正确连接电路后，闭合开关S，发现小灯泡不发光、电压表无示数，但电流表有示数，造成这一现象的原
因可能是 。
（4）排除故障后重新开始实验，闭合开关S，移动滑动变阻器滑片使电压表读数U＝2.5V、小灯泡正常发光时，
电流表示数如图丙所示，则可以求得小灯泡的额定功率P ＝ W。
0
（5）在没有电压表、只有电流表的情况下，能否测出小灯泡额定功率呢？实验小组经过讨论，设计了如图丁所
4
原创精品资源学科网独家享有版权，侵权必究！

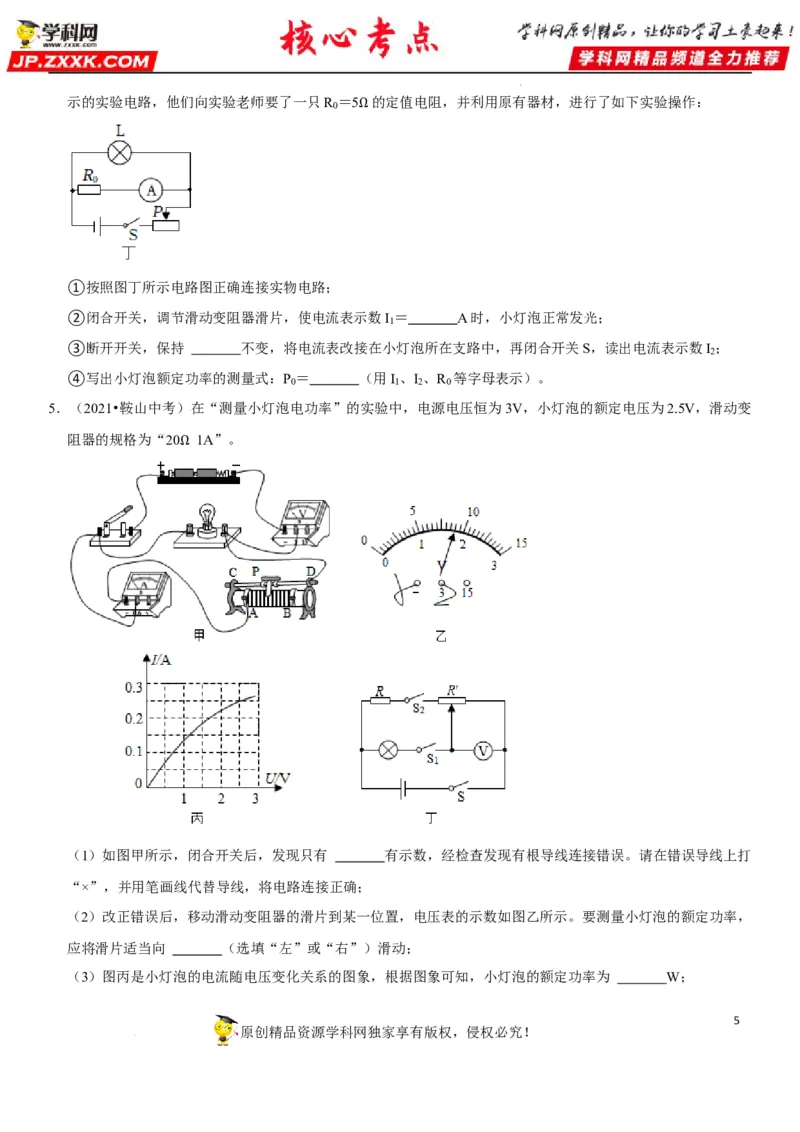

学科网（北京）股份有限公司示的实验电路，他们向实验老师要了一只R ＝5 的定值电阻，并利用原有器材，进行了如下实验操作：
0
Ω
①按照图丁所示电路图正确连接实物电路；
②闭合开关，调节滑动变阻器滑片，使电流表示数I ＝ A时，小灯泡正常发光；
1
③断开开关，保持 不变，将电流表改接在小灯泡所在支路中，再闭合开关S，读出电流表示数I ；
2
④写出小灯泡额定功率的测量式：P ＝ （用I 、I 、R 等字母表示）。
0 1 2 0
5．（2021•鞍山中考）在“测量小灯泡电功率”的实验中，电源电压恒为3V，小灯泡的额定电压为2.5V，滑动变
阻器的规格为“20 1A”。
Ω
（1）如图甲所示，闭合开关后，发现只有 有示数，经检查发现有根导线连接错误。请在错误导线上打
“×”，并用笔画线代替导线，将电路连接正确；
（2）改正错误后，移动滑动变阻器的滑片到某一位置，电压表的示数如图乙所示。要测量小灯泡的额定功率，
应将滑片适当向 （选填“左”或“右”）滑动；
（3）图丙是小灯泡的电流随电压变化关系的图象，根据图象可知，小灯泡的额定功率为 W；
5
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司（4）测量小灯泡的电功率 （选填“需要”或“不需要”）多次测量求平均值，原因是 ；
（5）在实际测量过程中，调节滑动变阻器使其接入电路中的电阻减小 ΔR ，相应的小灯泡的阻值变化ΔR ，则
1 2
ΔR ΔR （选填“＞”、“＜”或“＝”）；
1 2
（6）实验结束后，某同学设计了如图丁的电路来测定额定电压为 3V的小灯泡的额定功率。已知电源电压为
9V，定值电阻R的阻值为10 。请帮助他完成以下实验步骤：
①开关S、S
1
闭合，S
2
断开，Ω调节滑动变阻器的滑片，使电压表的示数为 V时，灯泡正常发光；
②保持滑片位置不动，开关S、S 闭合，S 断开，此时电压表示数为4V；再将滑动变阻器的滑片移至最
2 1
（选填“左”或“右”）端，此时电压表示数为7V；
③小灯泡的额定功率为P额 ＝ W。

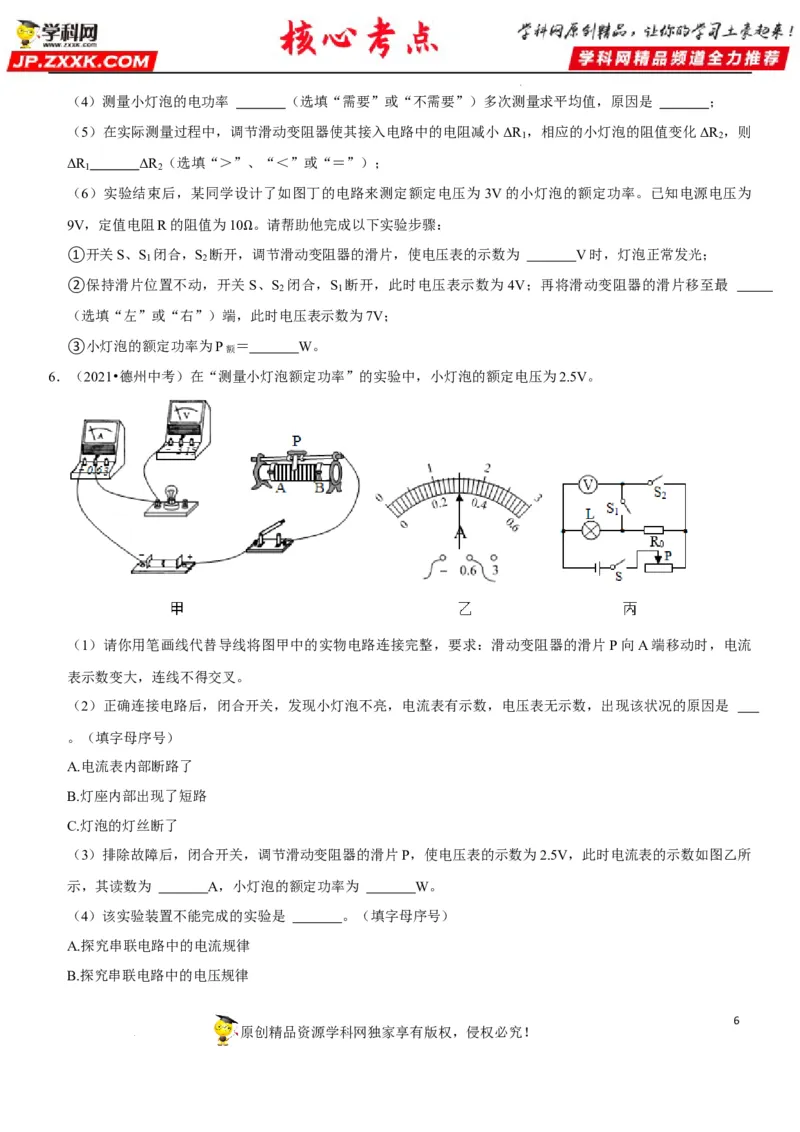

6．（2021•德州中考）在“测量小灯泡额定功率”的实验中，小灯泡的额定电压为2.5V。
（1）请你用笔画线代替导线将图甲中的实物电路连接完整，要求：滑动变阻器的滑片P向A端移动时，电流
表示数变大，连线不得交叉。
（2）正确连接电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，出现该状况的原因是
。（填字母序号）
A.电流表内部断路了
B.灯座内部出现了短路
C.灯泡的灯丝断了
（3）排除故障后，闭合开关，调节滑动变阻器的滑片P，使电压表的示数为2.5V，此时电流表的示数如图乙所
示，其读数为 A，小灯泡的额定功率为 W。
（4）该实验装置不能完成的实验是 。（填字母序号）
A.探究串联电路中的电流规律
B.探究串联电路中的电压规律
6
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司C.探究电流与电压的关系
（5）另一组的小芳在进行实验时发现电流表已损坏无法使用，老师给她一个已知阻值为R 的定值电阻，同学
0
们设计了如图丙所示的电路，并正确测出小灯泡的额定功率，已知电源电压不变，实验步骤如下：
①闭合开关S、S
1
，断开S
2
，调节滑动变阻器的滑片P使电压表读数为小灯泡额定电压U额 ；
②闭合开关S，断开S ，再闭合S ，保持滑动变阻器滑片P位置不动，读出此时电压表的示数为U；
1 2
③小灯泡额定功率的表达式P额 ＝ 。（用U额 、U、R
0
表示）

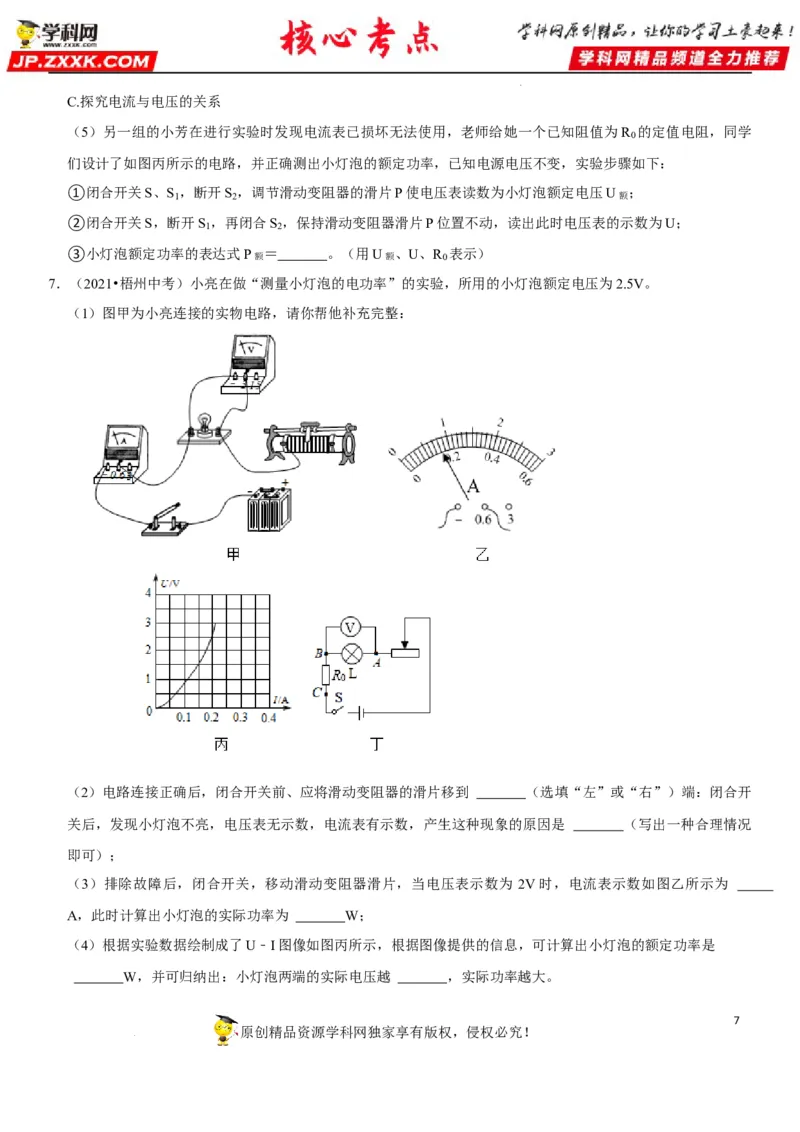

7．（2021•梧州中考）小亮在做“测量小灯泡的电功率”的实验，所用的小灯泡额定电压为2.5V。
（1）图甲为小亮连接的实物电路，请你帮他补充完整：
（2）电路连接正确后，闭合开关前、应将滑动变阻器的滑片移到 （选填“左”或“右”）端：闭合开
关后，发现小灯泡不亮，电压表无示数，电流表有示数，产生这种现象的原因是 （写出一种合理情况
即可）；
（3）排除故障后，闭合开关，移动滑动变阻器滑片，当电压表示数为 2V时，电流表示数如图乙所示为
A，此时计算出小灯泡的实际功率为 W；
（4）根据实验数据绘制成了U﹣I图像如图丙所示，根据图像提供的信息，可计算出小灯泡的额定功率是
W，并可归纳出：小灯泡两端的实际电压越 ，实际功率越大。
7
原创精品资源学科网独家享有版权，侵权必究！

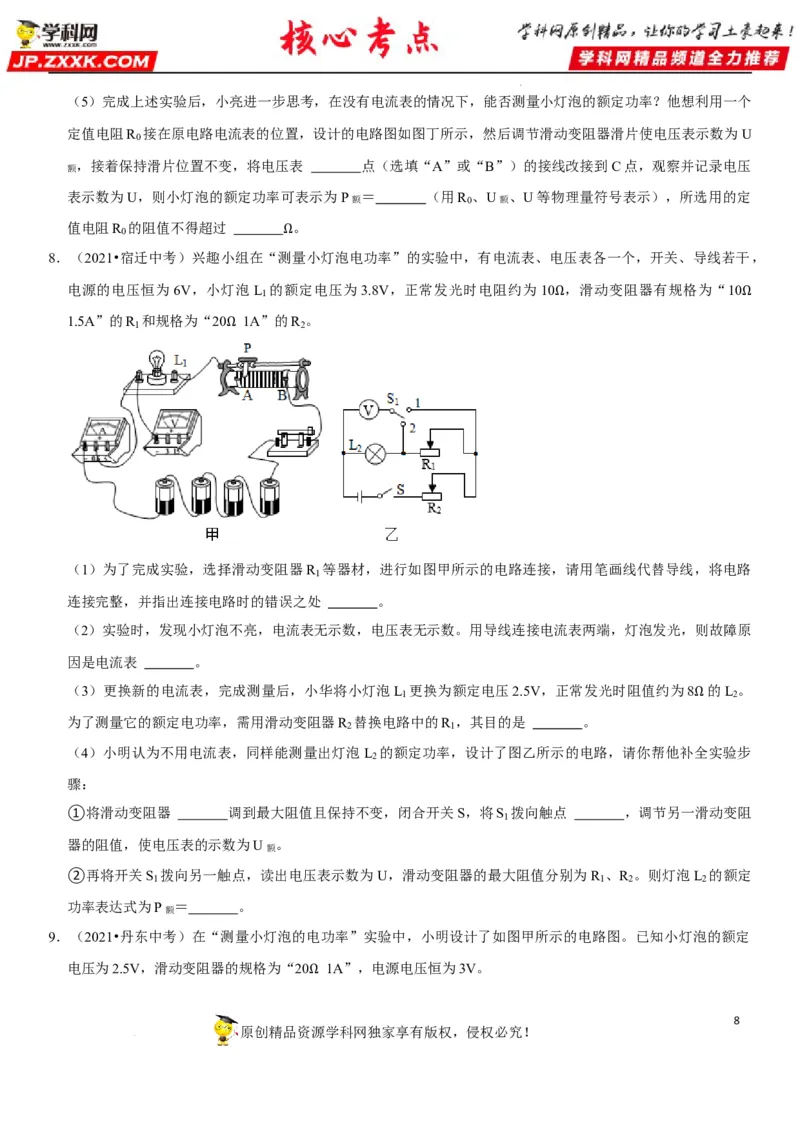

学科网（北京）股份有限公司（5）完成上述实验后，小亮进一步思考，在没有电流表的情况下，能否测量小灯泡的额定功率？他想利用一个
定值电阻R 接在原电路电流表的位置，设计的电路图如图丁所示，然后调节滑动变阻器滑片使电压表示数为U
0
额
，接着保持滑片位置不变，将电压表 点（选填“A”或“B”）的接线改接到C点，观察并记录电压
表示数为U，则小灯泡的额定功率可表示为P额 ＝ （用R
0
、U额 、U等物理量符号表示），所选用的定
值电阻R 的阻值不得超过 。
0
8．（2021•宿迁中考）兴趣小组在“测Ω量小灯泡电功率”的实验中，有电流表、电压表各一个，开关、导线若干，
电源的电压恒为6V，小灯泡L 的额定电压为3.8V，正常发光时电阻约为10 ，滑动变阻器有规格为“10
1
1.5A”的R 和规格为“20 1A”的R 。 Ω Ω
1 2
Ω
（1）为了完成实验，选择滑动变阻器R 等器材，进行如图甲所示的电路连接，请用笔画线代替导线，将电路
1
连接完整，并指出连接电路时的错误之处 。
（2）实验时，发现小灯泡不亮，电流表无示数，电压表无示数。用导线连接电流表两端，灯泡发光，则故障原
因是电流表 。
（3）更换新的电流表，完成测量后，小华将小灯泡L 更换为额定电压2.5V，正常发光时阻值约为8 的L 。
1 2
为了测量它的额定电功率，需用滑动变阻器R 替换电路中的R ，其目的是 。 Ω
2 1
（4）小明认为不用电流表，同样能测量出灯泡L 的额定功率，设计了图乙所示的电路，请你帮他补全实验步
2
骤：
①将滑动变阻器 调到最大阻值且保持不变，闭合开关S，将S 拨向触点 ，调节另一滑动变阻
1
器的阻值，使电压表的示数为U额 。
②再将开关S 拨向另一触点，读出电压表示数为U，滑动变阻器的最大阻值分别为R 、R 。则灯泡L 的额定
1 1 2 2
功率表达式为P额 ＝ 。
9．（2021•丹东中考）在“测量小灯泡的电功率”实验中，小明设计了如图甲所示的电路图。已知小灯泡的额定
电压为2.5V，滑动变阻器的规格为“20 1A”，电源电压恒为3V。
Ω
8
原创精品资源学科网独家享有版权，侵权必究！

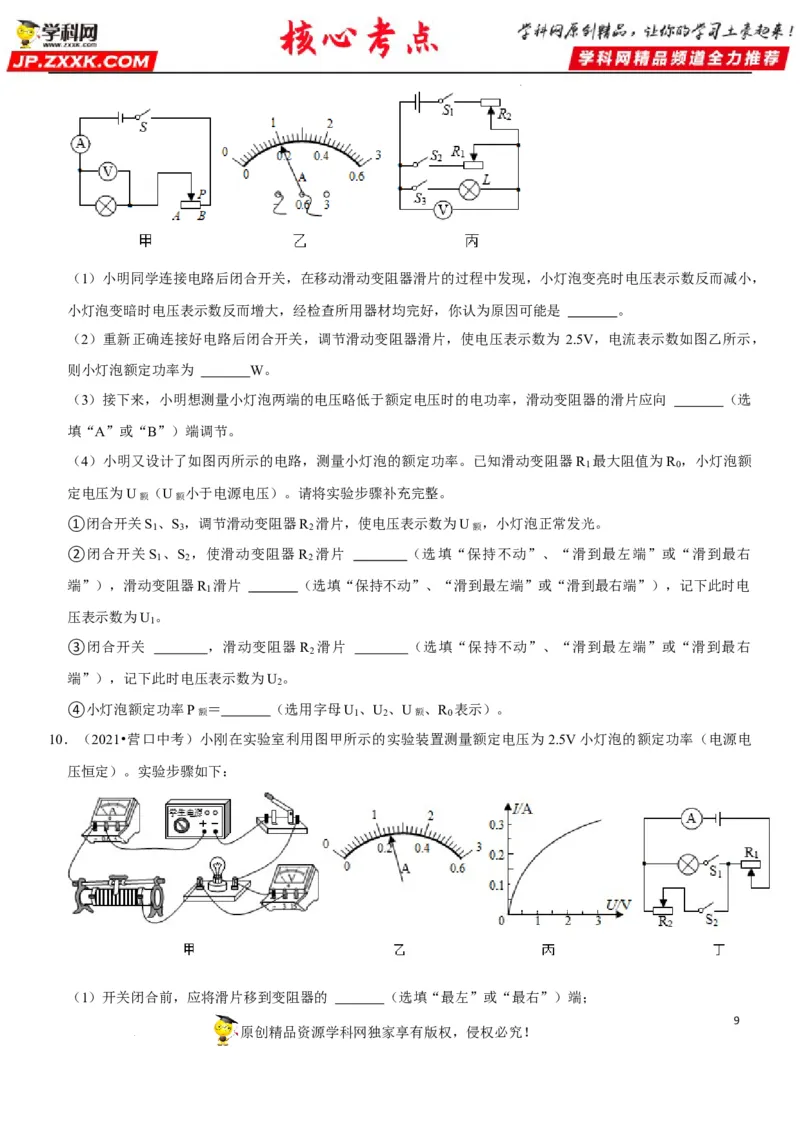

学科网（北京）股份有限公司（1）小明同学连接电路后闭合开关，在移动滑动变阻器滑片的过程中发现，小灯泡变亮时电压表示数反而减小，
小灯泡变暗时电压表示数反而增大，经检查所用器材均完好，你认为原因可能是 。
（2）重新正确连接好电路后闭合开关，调节滑动变阻器滑片，使电压表示数为 2.5V，电流表示数如图乙所示，
则小灯泡额定功率为 W。
（3）接下来，小明想测量小灯泡两端的电压略低于额定电压时的电功率，滑动变阻器的滑片应向 （选
填“A”或“B”）端调节。
（4）小明又设计了如图丙所示的电路，测量小灯泡的额定功率。已知滑动变阻器R 最大阻值为R ，小灯泡额
1 0
定电压为U额 （U额 小于电源电压）。请将实验步骤补充完整。
①闭合开关S
1
、S
3
，调节滑动变阻器R
2
滑片，使电压表示数为U额 ，小灯泡正常发光。
②闭合开关S 、S ，使滑动变阻器R 滑片 （选填“保持不动”、“滑到最左端”或“滑到最右
1 2 2
端”），滑动变阻器R 滑片 （选填“保持不动”、“滑到最左端”或“滑到最右端”），记下此时电
1
压表示数为U 。
1
③闭合开关 ，滑动变阻器R 滑片 （选填“保持不动”、“滑到最左端”或“滑到最右
2
端”），记下此时电压表示数为U 。
2
④小灯泡额定功率P额 ＝ （选用字母U
1
、U
2
、U额 、R
0
表示）。
10．（2021•营口中考）小刚在实验室利用图甲所示的实验装置测量额定电压为 2.5V小灯泡的额定功率（电源电
压恒定）。实验步骤如下：
（1）开关闭合前，应将滑片移到变阻器的 （选填“最左”或“最右”）端；
9
原创精品资源学科网独家享有版权，侵权必究！

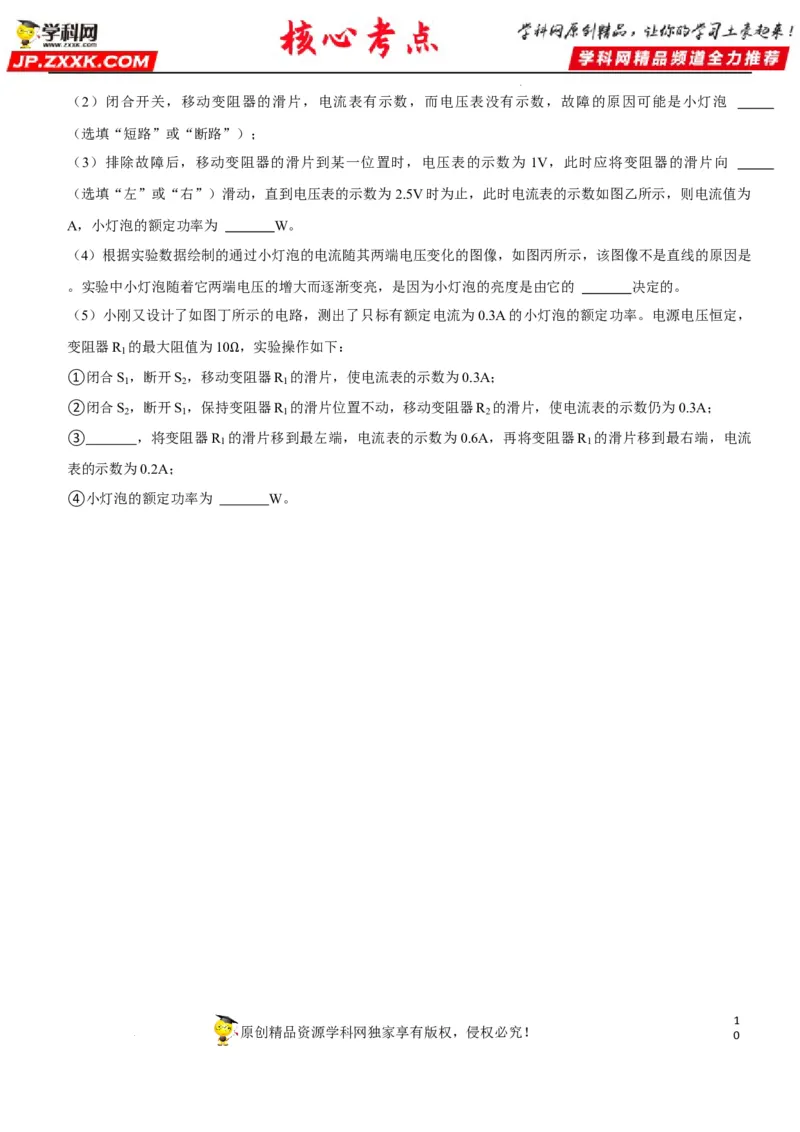

学科网（北京）股份有限公司（2）闭合开关，移动变阻器的滑片，电流表有示数，而电压表没有示数，故障的原因可能是小灯泡
（选填“短路”或“断路”）；
（3）排除故障后，移动变阻器的滑片到某一位置时，电压表的示数为 1V，此时应将变阻器的滑片向
（选填“左”或“右”）滑动，直到电压表的示数为2.5V时为止，此时电流表的示数如图乙所示，则电流值为
A，小灯泡的额定功率为 W。
（4）根据实验数据绘制的通过小灯泡的电流随其两端电压变化的图像，如图丙所示，该图像不是直线的原因是
。实验中小灯泡随着它两端电压的增大而逐渐变亮，是因为小灯泡的亮度是由它的 决定的。
（5）小刚又设计了如图丁所示的电路，测出了只标有额定电流为0.3A的小灯泡的额定功率。电源电压恒定，
变阻器R 的最大阻值为10 ，实验操作如下：
1
①闭合S
1
，断开S
2
，移动变Ω阻器R
1
的滑片，使电流表的示数为0.3A；
②闭合S ，断开S ，保持变阻器R 的滑片位置不动，移动变阻器R 的滑片，使电流表的示数仍为0.3A；
2 1 1 2
③ ，将变阻器R 的滑片移到最左端，电流表的示数为0.6A，再将变阻器R 的滑片移到最右端，电流
1 1
表的示数为0.2A；
④小灯泡的额定功率为 W。
1
原创精品资源学科网独家享有版权，侵权必究！
0
