3.“电功率实验综合”重难点突破及题型归类
题型1.伏安法测小灯泡电功率
1.实验原理：P=UI
2.电路图：

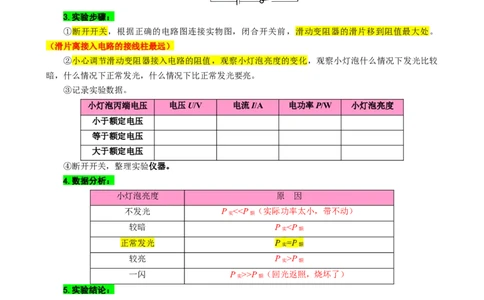

3.实验步骤：
①断开开关，根据正确的电路图连接实物图，闭合开关前，滑动变阻器的滑片移到阻值最大处。
（滑片离接入电路的接线柱最远）
②小心调节滑动变阻器接入电路的阻值，观察小灯泡亮度的变化，观察小灯泡什么情况下发光比较
暗，什么情况下正常发光，什么情况下比正常发光要亮。
③记录实验数据。
小灯泡丙端电压 电压U/V 电流I/A 电功率P/W 小灯泡亮度
小于额定电压
等于额定电压
大于额定电压
④断开开关，整理实验仪器。
4.数据分析：
小灯泡亮度 原 因
不发光 P <<P （实际功率太小，带不动）
实 额
较暗 P <P
实 额
正常发光 P =P
实 额
较亮 P >P
实 额
一闪 P >>P （回光返照，烧坏了）
实 额
5.实验结论：
①小灯泡的实际功率不一定等于额定功率。
②小灯泡的亮度随实际功率的增大而提升。
6.滑动变阻器的作用：①保护电路；②改变小灯泡两端电压。
7.易错点：
①在滑动变阻器阻值由大到小的过程中，小灯泡会有一段时间不发光，是因为小灯泡的实际功率太
小了。
②该实验多次测量的目的是：探究小灯泡亮度与实际功率的关系，寻找普遍规律。
③若要测量小灯泡的额定功率，则不需要多次测量求平均值，因为额定功率只有一个!求平均值没有
意义。
题型2.特殊方法测小灯泡额定功率（U 已知）
额解题关键：
原理：P =U I
额 额 额
思路：
①确保小灯泡在额定电压下发光，即U =U 。
L实 额
②想办法测出此时流经小灯泡的电流。
③利用公式P =U I 写出额定功率的表达式。
额 额 额
1.双伏法
利用R 求电流，L与R 串联， 。
0 0
①调节滑动变阻器，使电压表V 的示数为小灯泡额定电压U 。
1 额
②读出此时电压表V 的示数为U。
2 2
③小灯泡额定功率的表达式为：
2.单伏法
利用R 求电流，L与R 串联， 。
0 0
①闭合S、S ，调节滑动变阻器，使电压表V 的示数为小灯泡额定电压U 。（L、R 和R 串联，V
1 1 额 0 P
测U ）
L
②断开S，闭合S，读出此时电压表的示数为U。（L、R 和R 串联，V测U +U ）
1 2 2 0 P L R0
③小灯泡额定功率的表达式为：
3.双安法
利用R 和A 组合确定电压，当U =U =IR =U 时，开始读数。
0 1 R0 L 1 0 额①调节滑动变阻器，使电流表A 的示数为 ，此时，L两端电压为额定电压。
1
②读出此时电流表A 的示数为I，L与R 并联，灯泡电流I =I－I。
2 2 0 L 2 1
③小灯泡额定功率的表达式为：
4.单安法
利用R 和A组合确定电压，当U =U =IR =U 时，开始读数。
0 R0 L 1 0 额
①闭合S、S，调节滑动变阻器，使电流表A 的示数为 。（L与R 并联，A测I =I）
1 1 0 R0 1
②断开S，闭合S，读出此时电流表的示数为I。（L与R 并联，A测二者总电流I =I－I）
1 2 2 0 L 2 1③小灯泡额定功率的表达式为：
