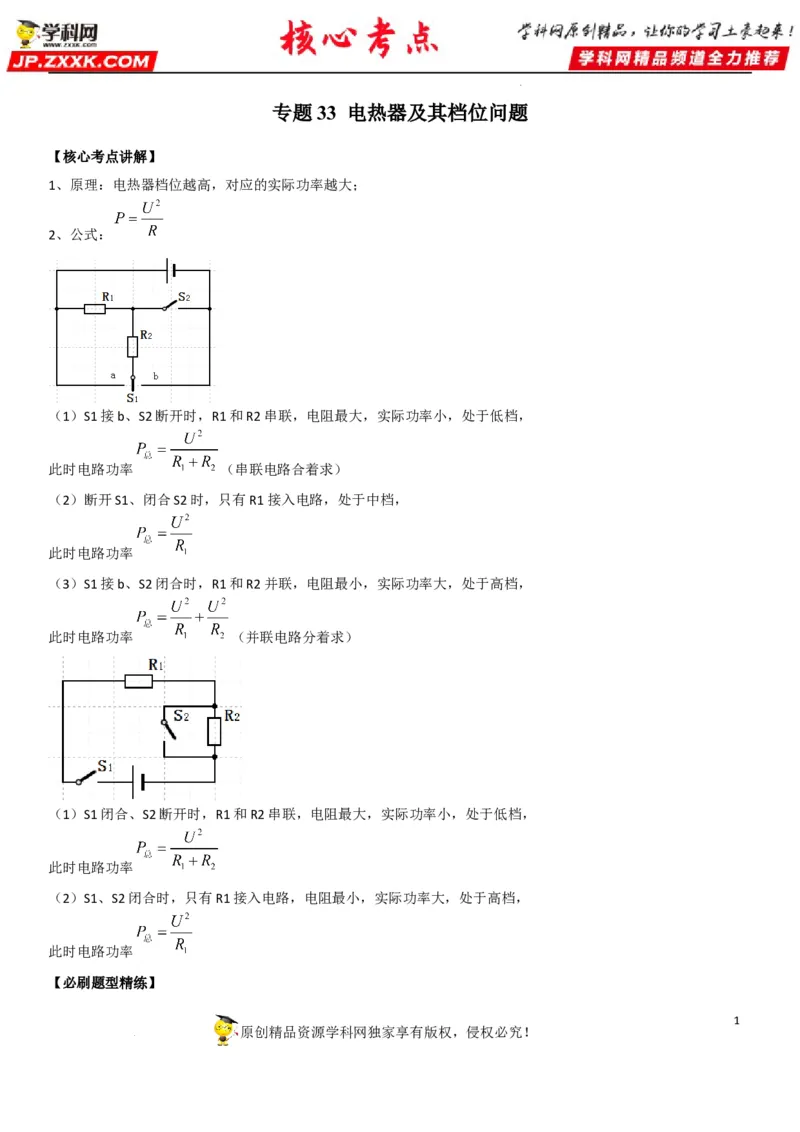

专题33 电热器及其档位问题
【核心考点讲解】
1、原理：电热器档位越高，对应的实际功率越大；
2、公式：
（1）S1接b、S2断开时，R1和R2串联，电阻最大，实际功率小，处于低档，
此时电路功率 （串联电路合着求）
（2）断开S1、闭合S2时，只有R1接入电路，处于中档，
此时电路功率
（3）S1接b、S2闭合时，R1和R2并联，电阻最小，实际功率大，处于高档，
此时电路功率 （并联电路分着求）
（1）S1闭合、S2断开时，R1和R2串联，电阻最大，实际功率小，处于低档，
此时电路功率
（2）S1、S2闭合时，只有R1接入电路，电阻最小，实际功率大，处于高档，
此时电路功率
【必刷题型精练】
1
原创精品资源学科网独家享有版权，侵权必究！

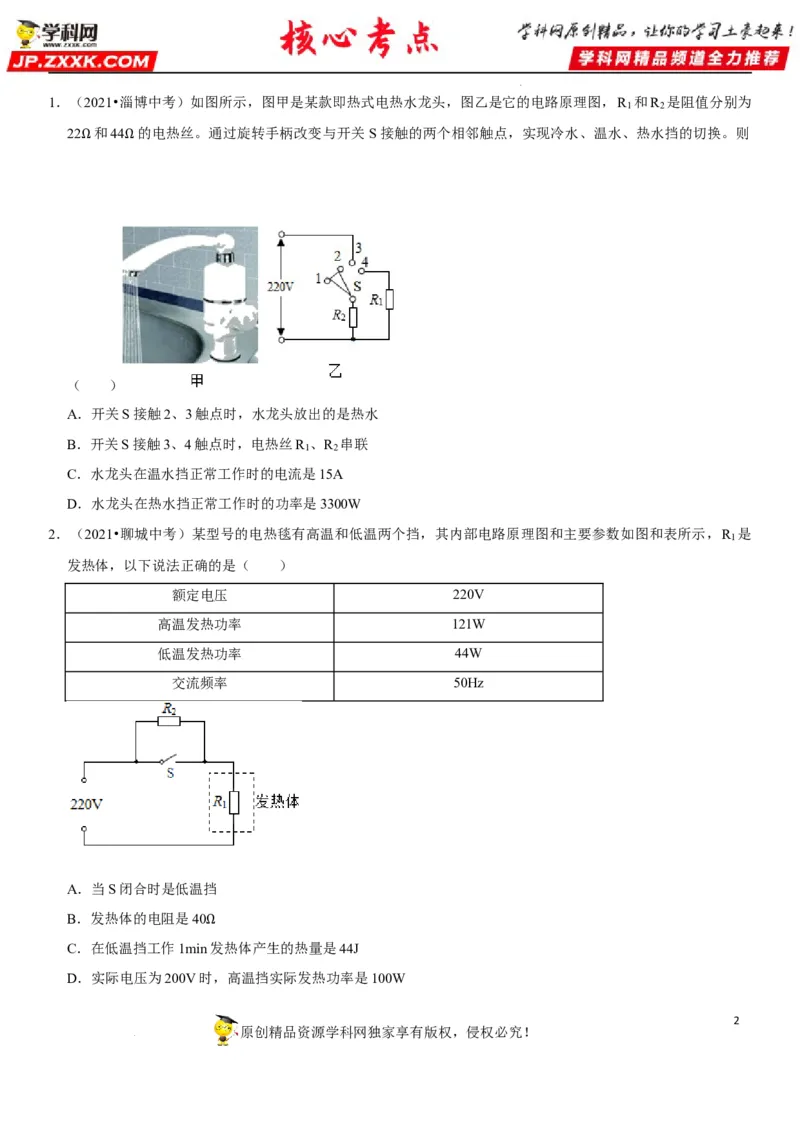

学科网（北京）股份有限公司1．（2021•淄博中考）如图所示，图甲是某款即热式电热水龙头，图乙是它的电路原理图，R 和R 是阻值分别为
1 2
22 和44 的电热丝。通过旋转手柄改变与开关 S接触的两个相邻触点，实现冷水、温水、热水挡的切换。则
Ω Ω
（ ）
A．开关S接触2、3触点时，水龙头放出的是热水
B．开关S接触3、4触点时，电热丝R 、R 串联
1 2
C．水龙头在温水挡正常工作时的电流是15A
D．水龙头在热水挡正常工作时的功率是3300W
2．（2021•聊城中考）某型号的电热毯有高温和低温两个挡，其内部电路原理图和主要参数如图和表所示，R 是
1
发热体，以下说法正确的是（ ）
额定电压 220V
高温发热功率 121W
低温发热功率 44W
交流频率 50Hz
A．当S闭合时是低温挡
B．发热体的电阻是40
C．在低温挡工作1minΩ发热体产生的热量是44J
D．实际电压为200V时，高温挡实际发热功率是100W
2
原创精品资源学科网独家享有版权，侵权必究！

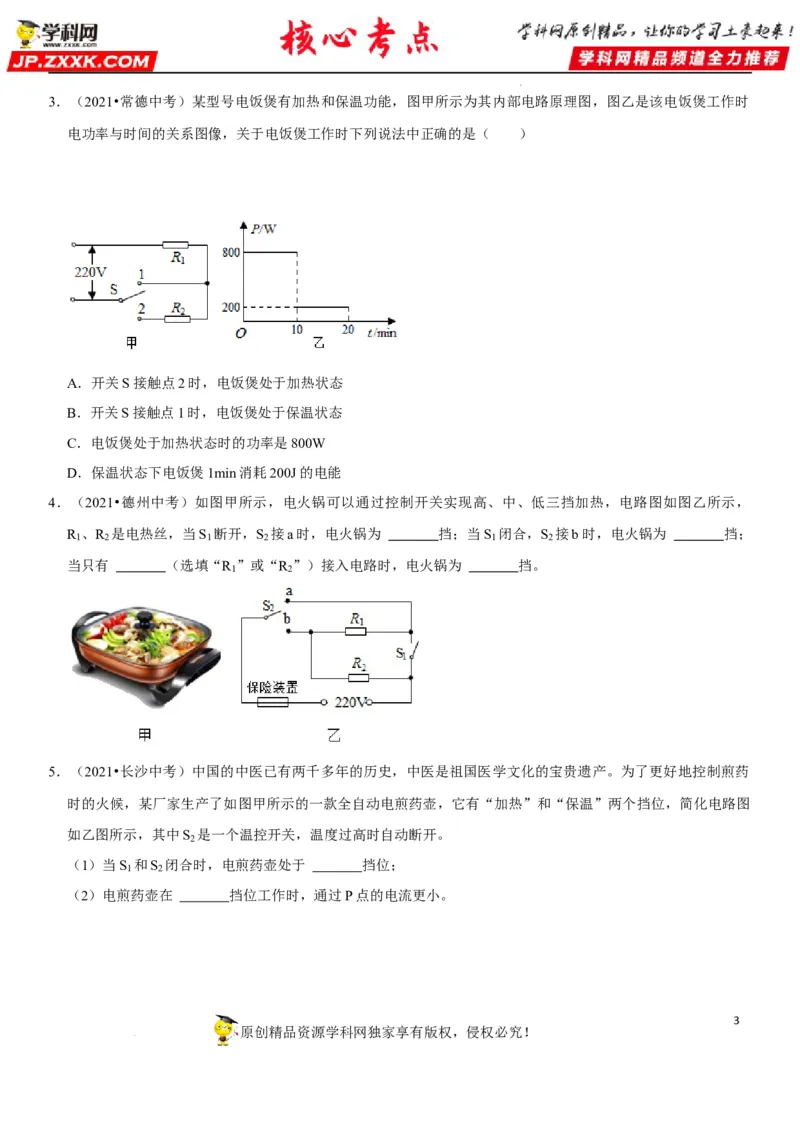

学科网（北京）股份有限公司3．（2021•常德中考）某型号电饭煲有加热和保温功能，图甲所示为其内部电路原理图，图乙是该电饭煲工作时
电功率与时间的关系图像，关于电饭煲工作时下列说法中正确的是（ ）

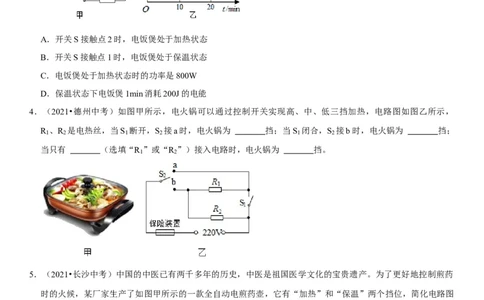

A．开关S接触点2时，电饭煲处于加热状态
B．开关S接触点1时，电饭煲处于保温状态
C．电饭煲处于加热状态时的功率是800W
D．保温状态下电饭煲1min消耗200J的电能
4．（2021•德州中考）如图甲所示，电火锅可以通过控制开关实现高、中、低三挡加热，电路图如图乙所示，
R 、R 是电热丝，当S 断开，S 接a时，电火锅为 挡；当S 闭合，S 接b时，电火锅为 挡；
1 2 1 2 1 2
当只有 （选填“R ”或“R ”）接入电路时，电火锅为 挡。
1 2
5．（2021•长沙中考）中国的中医已有两千多年的历史，中医是祖国医学文化的宝贵遗产。为了更好地控制煎药
时的火候，某厂家生产了如图甲所示的一款全自动电煎药壶，它有“加热”和“保温”两个挡位，简化电路图
如乙图所示，其中S 是一个温控开关，温度过高时自动断开。
2
（1）当S 和S 闭合时，电煎药壶处于 挡位；
1 2
（2）电煎药壶在 挡位工作时，通过P点的电流更小。
3
原创精品资源学科网独家享有版权，侵权必究！

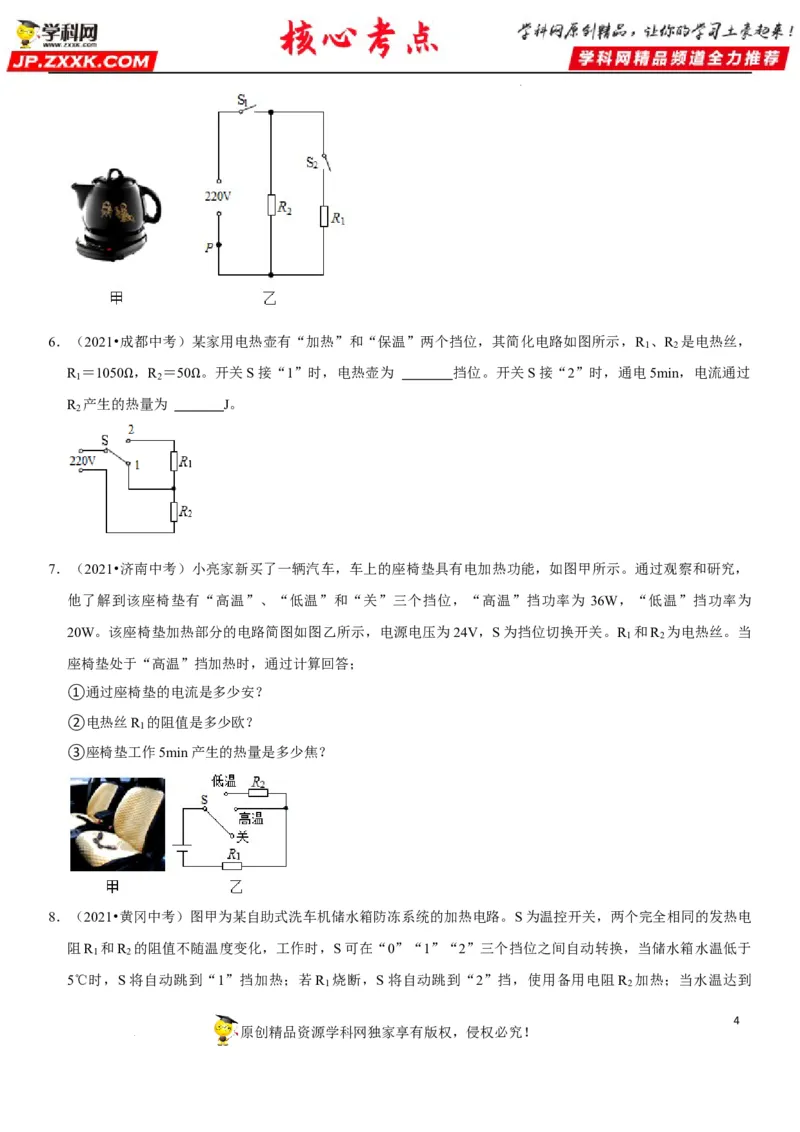

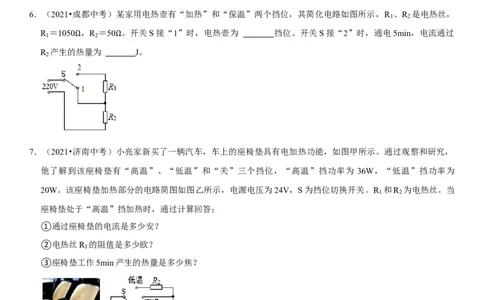

学科网（北京）股份有限公司6．（2021•成都中考）某家用电热壶有“加热”和“保温”两个挡位，其简化电路如图所示，R 、R 是电热丝，
1 2
R ＝1050 ，R ＝50 。开关S接“1”时，电热壶为 挡位。开关S接“2”时，通电5min，电流通过
1 2
R 产生的Ω热量为 Ω J。
2
7．（2021•济南中考）小亮家新买了一辆汽车，车上的座椅垫具有电加热功能，如图甲所示。通过观察和研究，
他了解到该座椅垫有“高温”、“低温”和“关”三个挡位，“高温”挡功率为 36W，“低温”挡功率为
20W。该座椅垫加热部分的电路简图如图乙所示，电源电压为24V，S为挡位切换开关。R 和R 为电热丝。当
1 2
座椅垫处于“高温”挡加热时，通过计算回答；
①通过座椅垫的电流是多少安？
②电热丝R 的阻值是多少欧？
1
③座椅垫工作5min产生的热量是多少焦？
8．（2021•黄冈中考）图甲为某自助式洗车机储水箱防冻系统的加热电路。S为温控开关，两个完全相同的发热电
阻R 和R 的阻值不随温度变化，工作时，S可在“0”“1”“2”三个挡位之间自动转换，当储水箱水温低于
1 2
5℃时，S将自动跳到“1”挡加热；若R 烧断，S将自动跳到“2”挡，使用备用电阻R 加热；当水温达到
1 2
4
原创精品资源学科网独家享有版权，侵权必究！

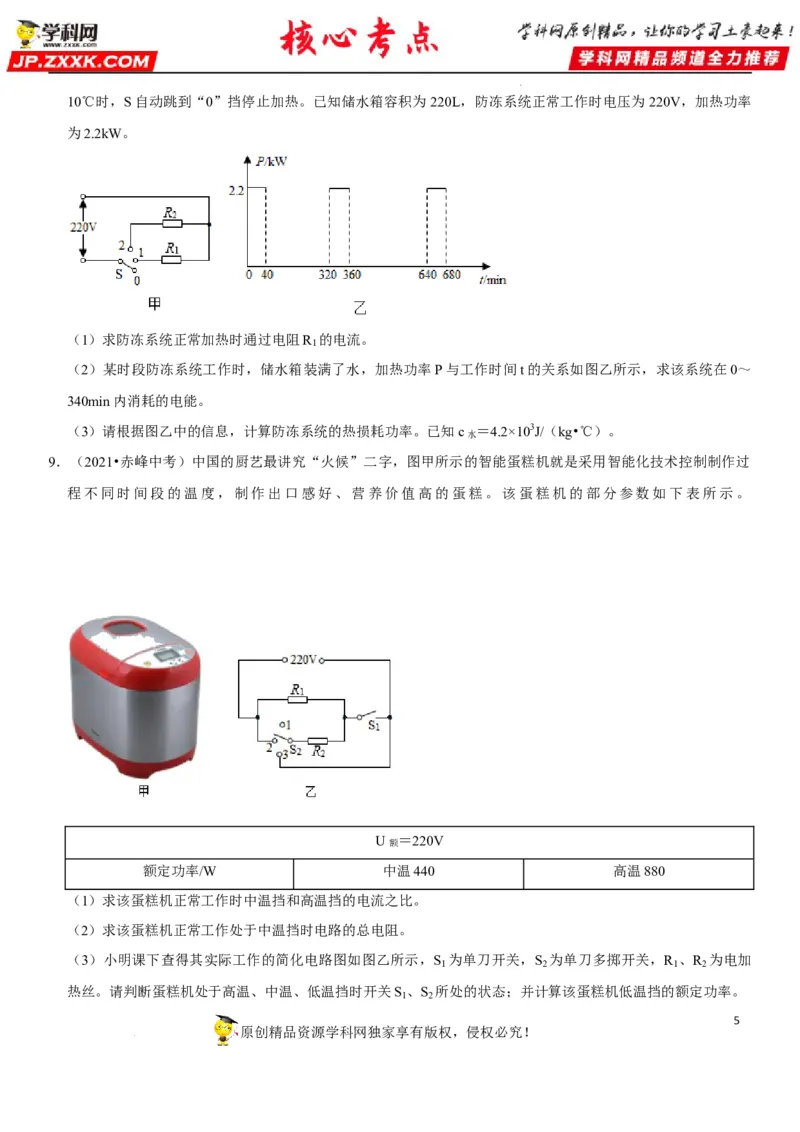

学科网（北京）股份有限公司10℃时，S自动跳到“0”挡停止加热。已知储水箱容积为220L，防冻系统正常工作时电压为220V，加热功率
为2.2kW。
（1）求防冻系统正常加热时通过电阻R 的电流。
1
（2）某时段防冻系统工作时，储水箱装满了水，加热功率P与工作时间t的关系如图乙所示，求该系统在0～
340min内消耗的电能。
（3）请根据图乙中的信息，计算防冻系统的热损耗功率。已知c水 ＝4.2×103J/（kg•℃）。
9．（2021•赤峰中考）中国的厨艺最讲究“火候”二字，图甲所示的智能蛋糕机就是采用智能化技术控制制作过
程不同时间段的温度，制作出口感好、营养价值高的蛋糕。该蛋糕机的部分参数如下表所示。
U额 ＝220V
额定功率/W 中温440 高温880
（1）求该蛋糕机正常工作时中温挡和高温挡的电流之比。
（2）求该蛋糕机正常工作处于中温挡时电路的总电阻。
（3）小明课下查得其实际工作的简化电路图如图乙所示，S 为单刀开关，S 为单刀多掷开关，R 、R 为电加
1 2 1 2
热丝。请判断蛋糕机处于高温、中温、低温挡时开关S 、S 所处的状态；并计算该蛋糕机低温挡的额定功率。
1 2
5
原创精品资源学科网独家享有版权，侵权必究！

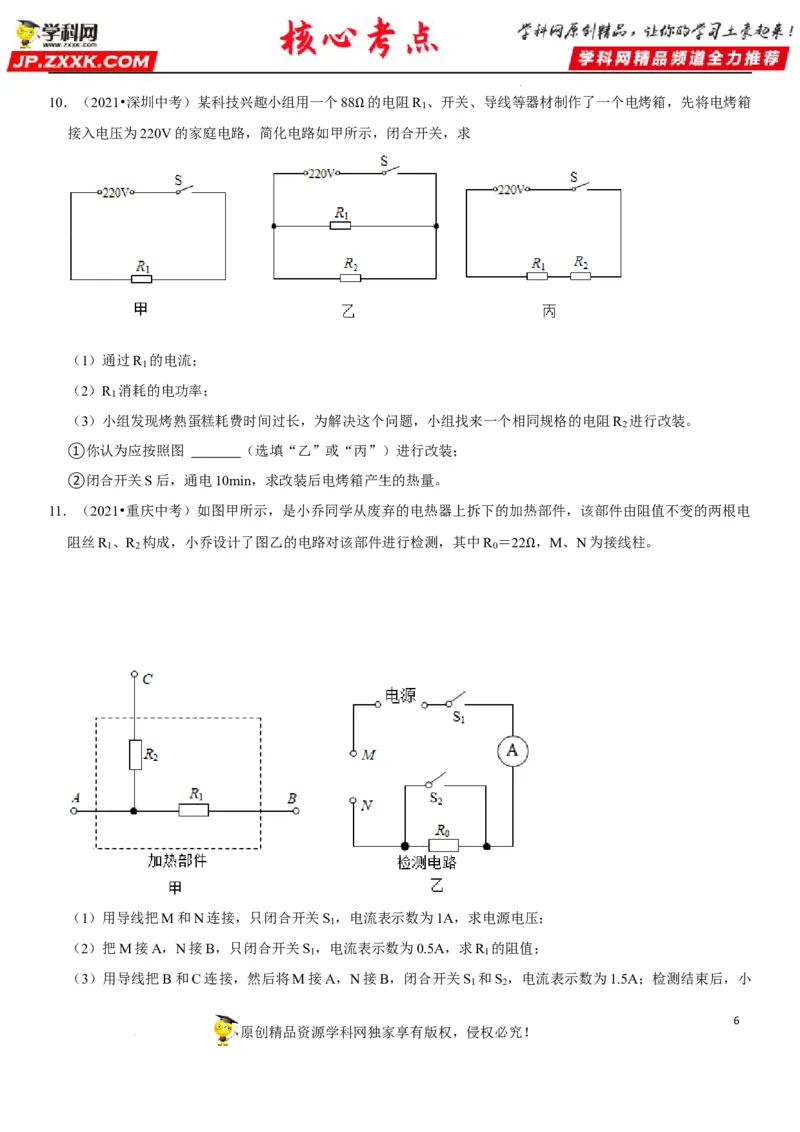

学科网（北京）股份有限公司10．（2021•深圳中考）某科技兴趣小组用一个88 的电阻R 、开关、导线等器材制作了一个电烤箱，先将电烤箱
1
接入电压为220V的家庭电路，简化电路如甲所Ω示，闭合开关，求
（1）通过R 的电流；
1
（2）R 消耗的电功率；
1
（3）小组发现烤熟蛋糕耗费时间过长，为解决这个问题，小组找来一个相同规格的电阻R 进行改装。
2
①你认为应按照图 （选填“乙”或“丙”）进行改装；
②闭合开关S后，通电10min，求改装后电烤箱产生的热量。
11．（2021•重庆中考）如图甲所示，是小乔同学从废弃的电热器上拆下的加热部件，该部件由阻值不变的两根电
阻丝R 、R 构成，小乔设计了图乙的电路对该部件进行检测，其中R ＝22 ，M、N为接线柱。
1 2 0
Ω
（1）用导线把M和N连接，只闭合开关S ，电流表示数为1A，求电源电压；
1
（2）把M接A，N接B，只闭合开关S ，电流表示数为0.5A，求R 的阻值；
1 1
（3）用导线把B和C连接，然后将M接A，N接B，闭合开关S 和S ，电流表示数为1.5A；检测结束后，小
1 2
6
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司乔利用该部件重新组装一个加热器，求新加热器接入220V电路中能达到的最大电功率。

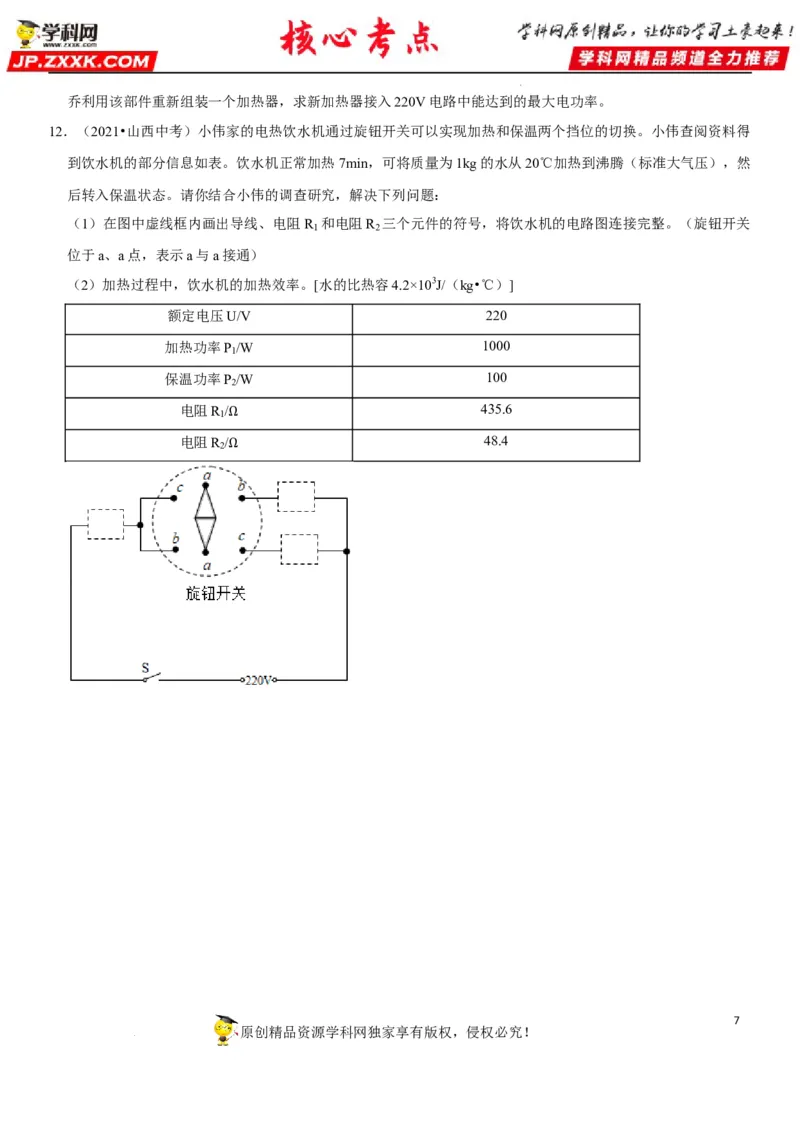

12．（2021•山西中考）小伟家的电热饮水机通过旋钮开关可以实现加热和保温两个挡位的切换。小伟查阅资料得
到饮水机的部分信息如表。饮水机正常加热7min，可将质量为1kg的水从20℃加热到沸腾（标准大气压），然
后转入保温状态。请你结合小伟的调查研究，解决下列问题：
（1）在图中虚线框内画出导线、电阻R 和电阻R 三个元件的符号，将饮水机的电路图连接完整。（旋钮开关
1 2
位于a、a点，表示a与a接通）
（2）加热过程中，饮水机的加热效率。[水的比热容4.2×103J/（kg•℃）]
额定电压U/V 220
加热功率P /W 1000
1
保温功率P /W 100
2
电阻R / 435.6
1
电阻R /Ω 48.4
2
Ω
