专项四 动态电路分析（解析版）
一、2021年真题

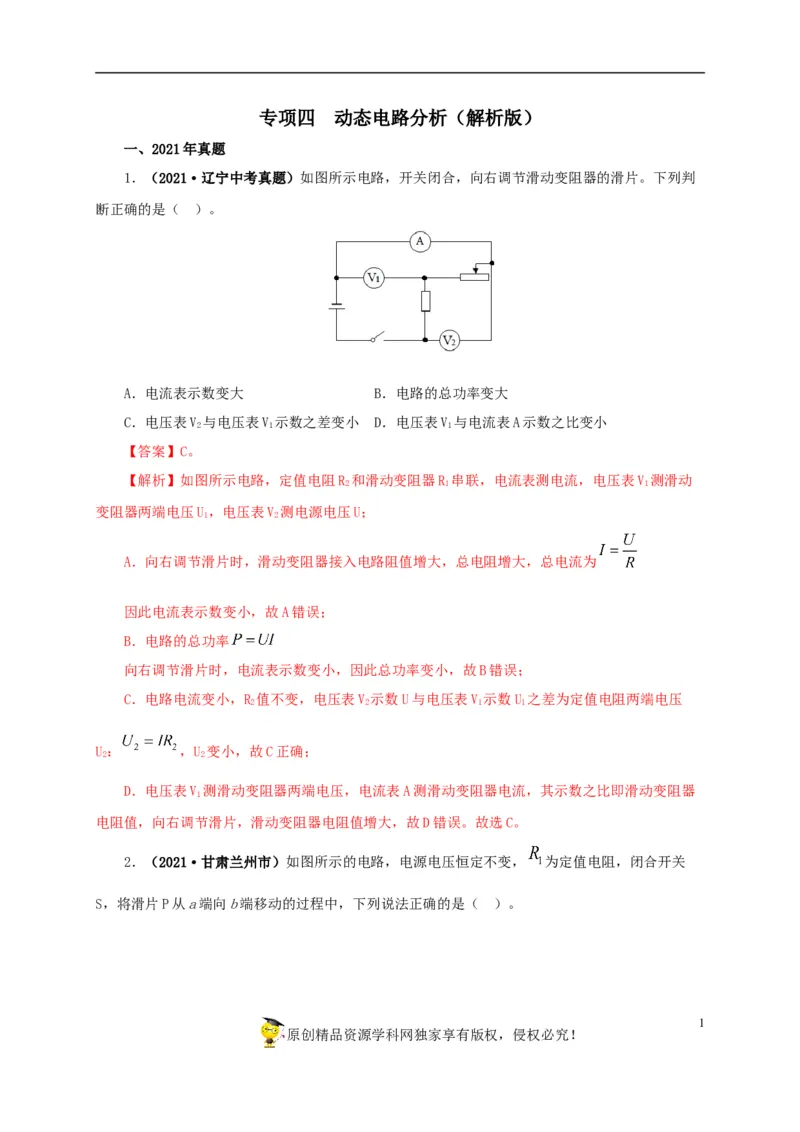

1．（2021·辽宁中考真题）如图所示电路，开关闭合，向右调节滑动变阻器的滑片。下列判
断正确的是（ ）。

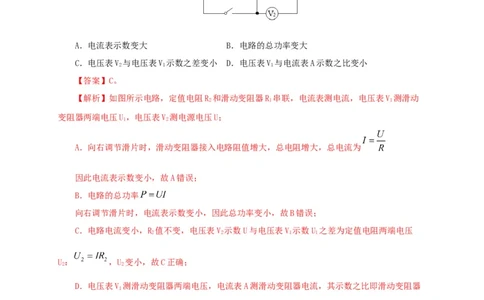

A．电流表示数变大 B．电路的总功率变大
C．电压表V 与电压表V 示数之差变小 D．电压表V 与电流表A示数之比变小
2 1 1
【答案】C。
【解析】如图所示电路，定值电阻R 和滑动变阻器R 串联，电流表测电流，电压表V 测滑动
2 1 1
变阻器两端电压U，电压表V 测电源电压U；
1 2
A．向右调节滑片时，滑动变阻器接入电路阻值增大，总电阻增大，总电流为
因此电流表示数变小，故A错误；
B．电路的总功率
向右调节滑片时，电流表示数变小，因此总功率变小，故B错误；
C．电路电流变小，R 值不变，电压表V 示数U与电压表V 示数U 之差为定值电阻两端电压
2 2 1 1
U： ，U 变小，故C正确；
2 2
D．电压表V 测滑动变阻器两端电压，电流表A测滑动变阻器电流，其示数之比即滑动变阻器
1
电阻值，向右调节滑片，滑动变阻器电阻值增大，故D错误。故选C。

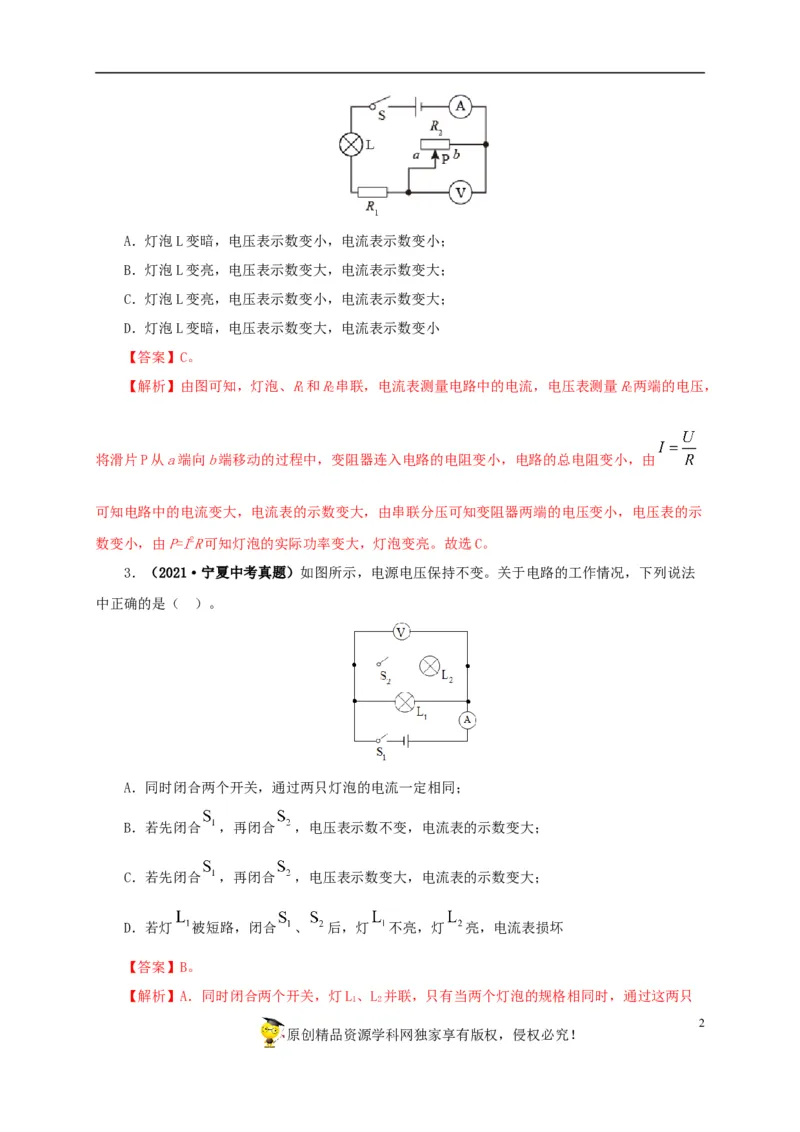

2．（2021·甘肃兰州市）如图所示的电路，电源电压恒定不变， 为定值电阻，闭合开关
S，将滑片P从a端向b端移动的过程中，下列说法正确的是（ ）。
1
原创精品资源学科网独家享有版权，侵权必究！A．灯泡L变暗，电压表示数变小，电流表示数变小；
B．灯泡L变亮，电压表示数变大，电流表示数变大；
C．灯泡L变亮，电压表示数变小，电流表示数变大；
D．灯泡L变暗，电压表示数变大，电流表示数变小
【答案】C。
【解析】由图可知，灯泡、R和R串联，电流表测量电路中的电流，电压表测量R两端的电压，
1 2 2
将滑片P从a端向b端移动的过程中，变阻器连入电路的电阻变小，电路的总电阻变小，由
可知电路中的电流变大，电流表的示数变大，由串联分压可知变阻器两端的电压变小，电压表的示
数变小，由P=I2R可知灯泡的实际功率变大，灯泡变亮。故选C。

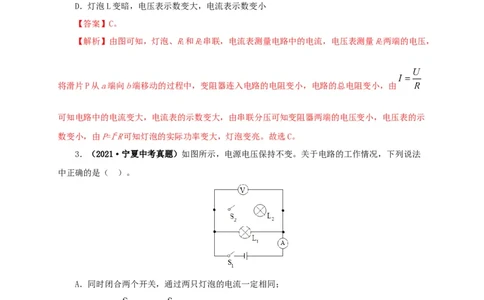

3．（2021·宁夏中考真题）如图所示，电源电压保持不变。关于电路的工作情况，下列说法
中正确的是（ ）。
A．同时闭合两个开关，通过两只灯泡的电流一定相同；
B．若先闭合 ，再闭合 ，电压表示数不变，电流表的示数变大；
C．若先闭合 ，再闭合 ，电压表示数变大，电流表的示数变大；
D．若灯 被短路，闭合 、 后，灯 不亮，灯 亮，电流表损坏
【答案】B。
【解析】A．同时闭合两个开关，灯L、L 并联，只有当两个灯泡的规格相同时，通过这两只
1 2
2

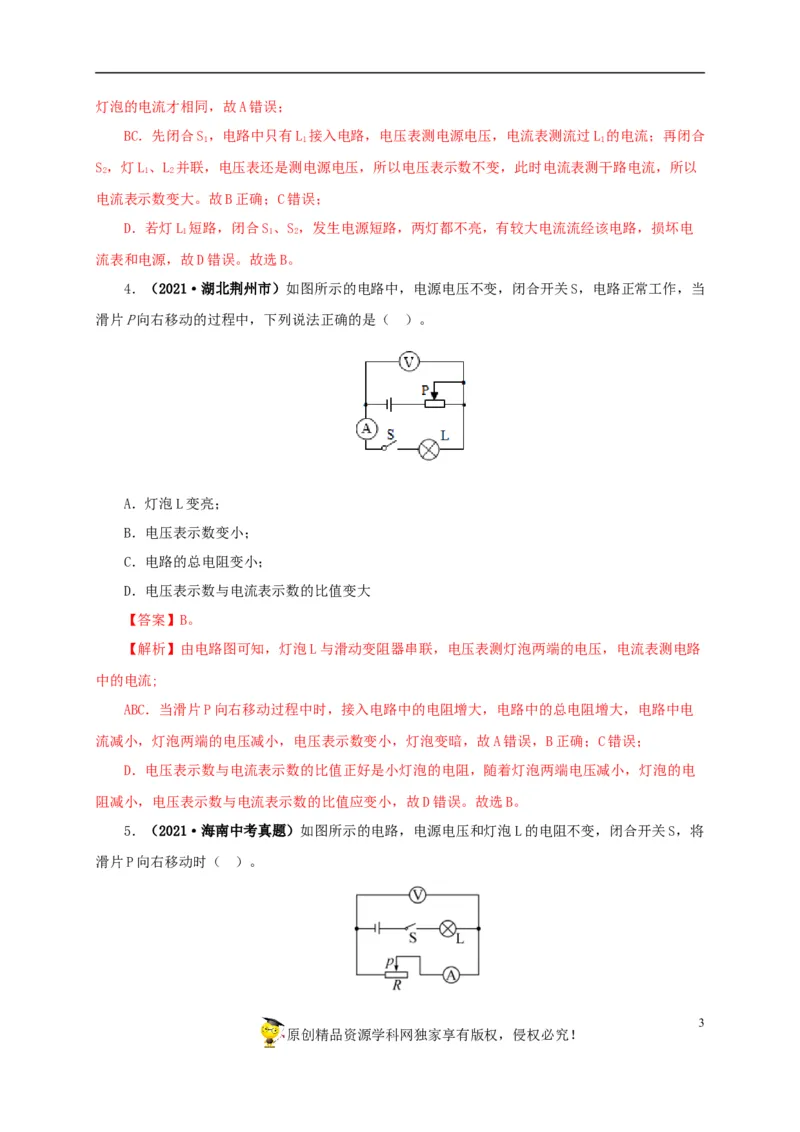

原创精品资源学科网独家享有版权，侵权必究！灯泡的电流才相同，故A错误；
BC．先闭合S，电路中只有L 接入电路，电压表测电源电压，电流表测流过L 的电流；再闭合
1 1 1
S，灯L、L 并联，电压表还是测电源电压，所以电压表示数不变，此时电流表测干路电流，所以
2 1 2
电流表示数变大。故B正确；C错误；
D．若灯L 短路，闭合S、S，发生电源短路，两灯都不亮，有较大电流流经该电路，损坏电
1 1 2
流表和电源，故D错误。故选B。

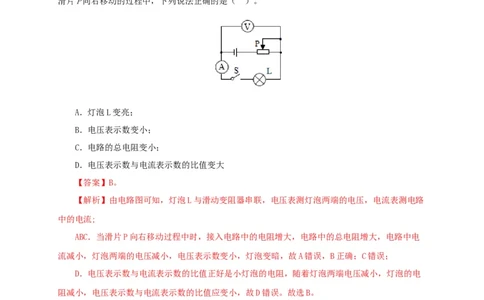

4．（2021·湖北荆州市）如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，当
滑片P向右移动的过程中，下列说法正确的是（ ）。
A．灯泡L变亮；
B．电压表示数变小；
C．电路的总电阻变小；
D．电压表示数与电流表示数的比值变大
【答案】B。
【解析】由电路图可知，灯泡L与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路
中的电流;
ABC．当滑片P向右移动过程中时，接入电路中的电阻增大，电路中的总电阻增大，电路中电
流减小，灯泡两端的电压减小，电压表示数变小，灯泡变暗，故A错误，B正确；C错误；
D．电压表示数与电流表示数的比值正好是小灯泡的电阻，随着灯泡两端电压减小，灯泡的电
阻减小，电压表示数与电流表示数的比值应变小，故D错误。故选B。
5．（2021·海南中考真题）如图所示的电路，电源电压和灯泡L的电阻不变，闭合开关S，将
滑片P向右移动时（ ）。
3

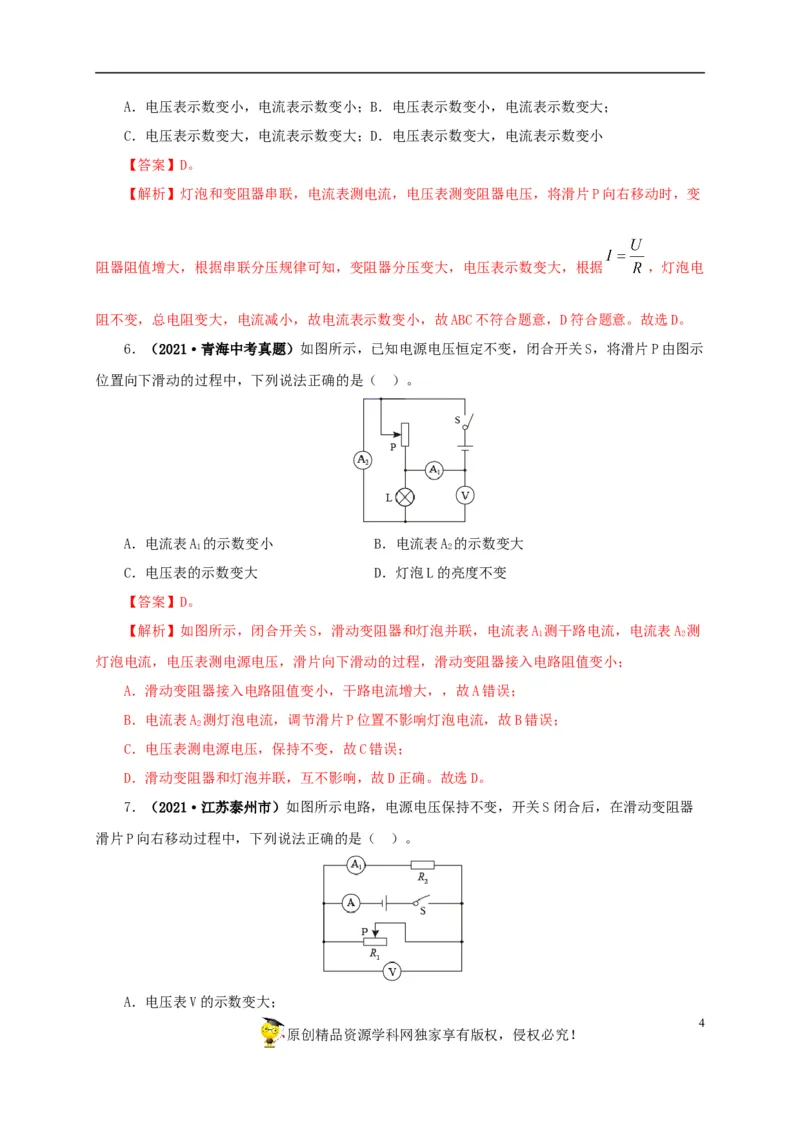

原创精品资源学科网独家享有版权，侵权必究！A．电压表示数变小，电流表示数变小；B．电压表示数变小，电流表示数变大；
C．电压表示数变大，电流表示数变大；D．电压表示数变大，电流表示数变小
【答案】D。
【解析】灯泡和变阻器串联，电流表测电流，电压表测变阻器电压，将滑片P向右移动时，变
阻器阻值增大，根据串联分压规律可知，变阻器分压变大，电压表示数变大，根据 ，灯泡电
阻不变，总电阻变大，电流减小，故电流表示数变小，故ABC不符合题意，D符合题意。故选D。

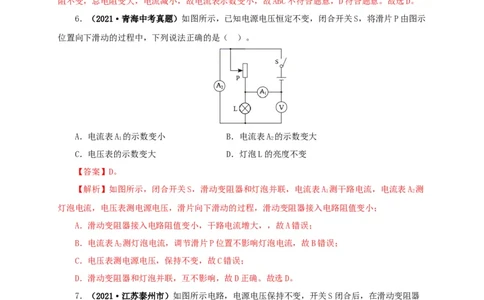

6．（2021·青海中考真题）如图所示，已知电源电压恒定不变，闭合开关S，将滑片P由图示
位置向下滑动的过程中，下列说法正确的是（ ）。
A．电流表A 的示数变小 B．电流表A 的示数变大
1 2
C．电压表的示数变大 D．灯泡L的亮度不变
【答案】D。
【解析】如图所示，闭合开关S，滑动变阻器和灯泡并联，电流表A 测干路电流，电流表A 测
1 2
灯泡电流，电压表测电源电压，滑片向下滑动的过程，滑动变阻器接入电路阻值变小；
A．滑动变阻器接入电路阻值变小，干路电流增大，，故A错误；
B．电流表A 测灯泡电流，调节滑片P位置不影响灯泡电流，故B错误；
2
C．电压表测电源电压，保持不变，故C错误；
D．滑动变阻器和灯泡并联，互不影响，故D正确。故选D。
7．（2021·江苏泰州市）如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器
滑片P向右移动过程中，下列说法正确的是（ ）。
A．电压表V的示数变大；
4

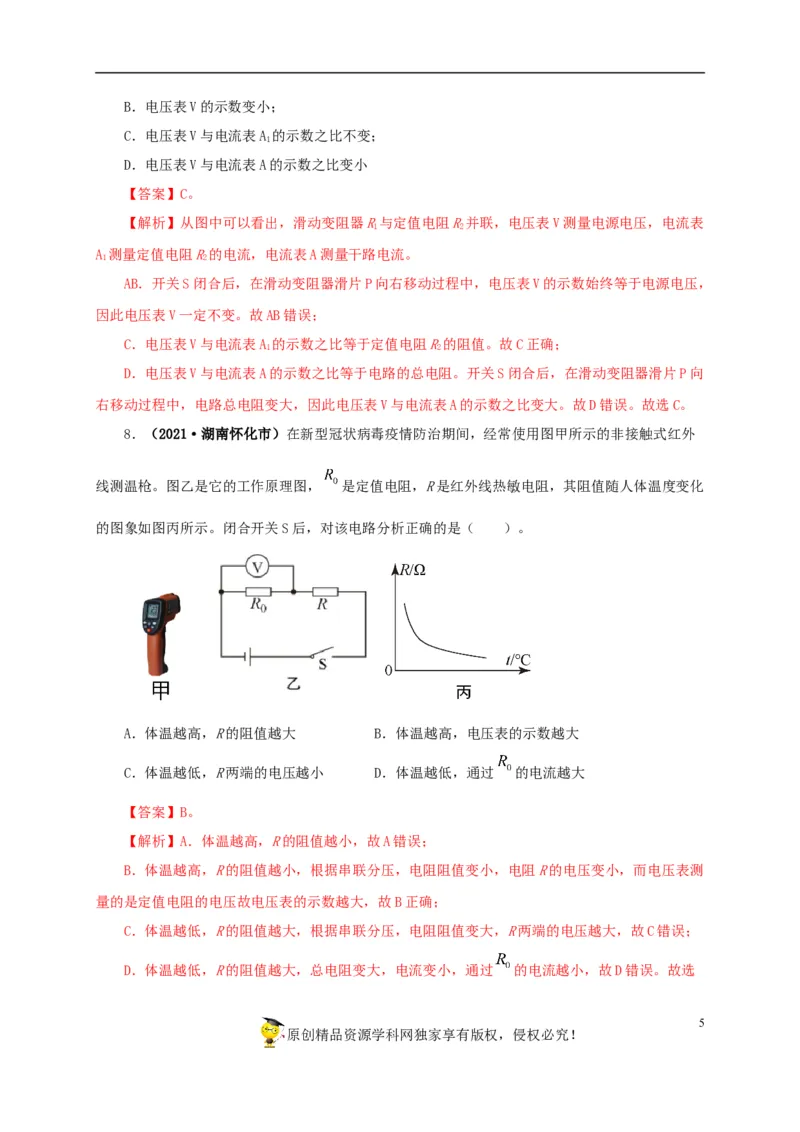

原创精品资源学科网独家享有版权，侵权必究！B．电压表V的示数变小；
C．电压表V与电流表A 的示数之比不变；
1
D．电压表V与电流表A的示数之比变小
【答案】C。
【解析】从图中可以看出，滑动变阻器R与定值电阻R并联，电压表V测量电源电压，电流表
1 2
A 测量定值电阻R的电流，电流表A测量干路电流。
1 2
AB．开关S闭合后，在滑动变阻器滑片P向右移动过程中，电压表V的示数始终等于电源电压，
因此电压表V一定不变。故AB错误；
C．电压表V与电流表A 的示数之比等于定值电阻R的阻值。故C正确；
1 2
D．电压表V与电流表A的示数之比等于电路的总电阻。开关S闭合后，在滑动变阻器滑片P向
右移动过程中，电路总电阻变大，因此电压表V与电流表A的示数之比变大。故D错误。故选C。
8．（2021·湖南怀化市）在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外
线测温枪。图乙是它的工作原理图， 是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化
的图象如图丙所示。闭合开关S后，对该电路分析正确的是（ ）。
A．体温越高，R的阻值越大 B．体温越高，电压表的示数越大
C．体温越低，R两端的电压越小 D．体温越低，通过 的电流越大
【答案】B。
【解析】A．体温越高，R的阻值越小，故A错误；
B．体温越高，R的阻值越小，根据串联分压，电阻阻值变小，电阻R的电压变小，而电压表测
量的是定值电阻的电压故电压表的示数越大，故B正确；
C．体温越低，R的阻值越大，根据串联分压，电阻阻值变大，R两端的电压越大，故C错误；
D．体温越低，R的阻值越大，总电阻变大，电流变小，通过 的电流越小，故D错误。故选
5

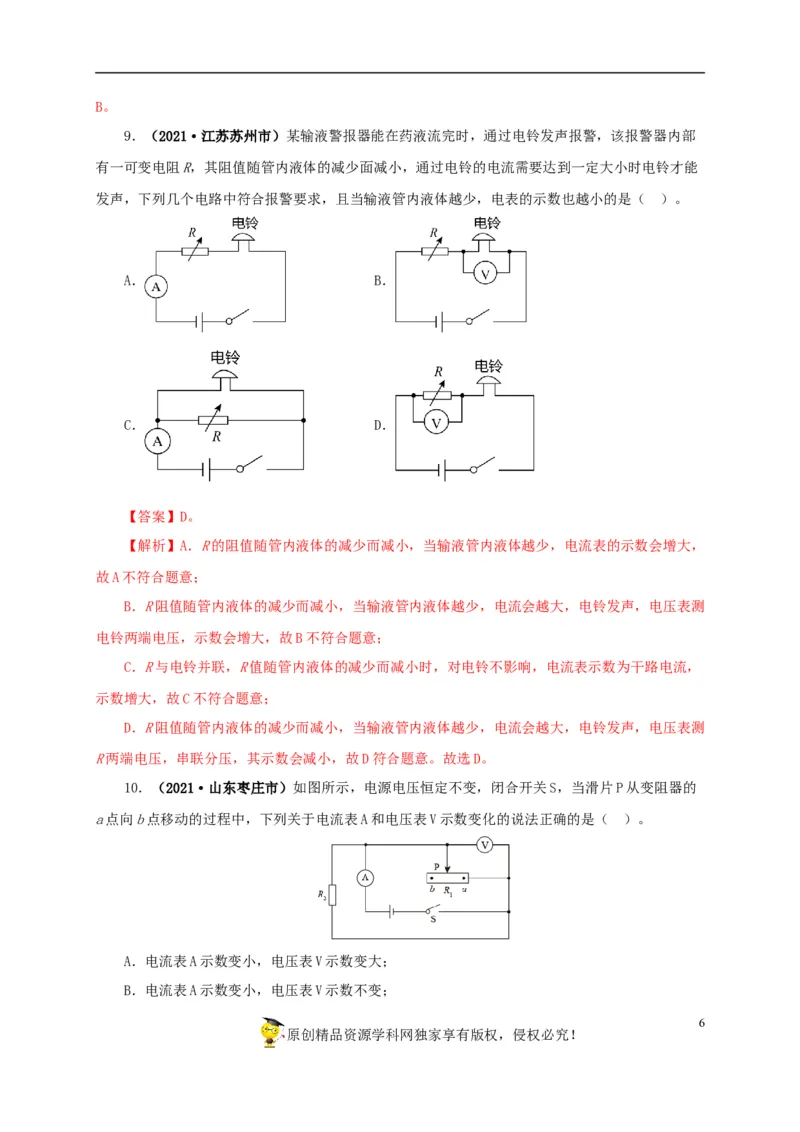

原创精品资源学科网独家享有版权，侵权必究！B。
9．（2021·江苏苏州市）某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部
有一可变电阻R，其阻值随管内液体的减少面减小，通过电铃的电流需要达到一定大小时电铃才能
发声，下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是（ ）。
A． B．
C． D．
【答案】D。
【解析】A．R的阻值随管内液体的减少而减小，当输液管内液体越少，电流表的示数会增大，
故A不符合题意；
B．R阻值随管内液体的减少而减小，当输液管内液体越少，电流会越大，电铃发声，电压表测
电铃两端电压，示数会增大，故B不符合题意；
C．R与电铃并联，R值随管内液体的减少而减小时，对电铃不影响，电流表示数为干路电流，
示数增大，故C不符合题意；
D．R阻值随管内液体的减少而减小，当输液管内液体越少，电流会越大，电铃发声，电压表测
R两端电压，串联分压，其示数会减小，故D符合题意。故选D。
10．（2021·山东枣庄市）如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的
a点向b点移动的过程中，下列关于电流表A和电压表V示数变化的说法正确的是（ ）。
A．电流表A示数变小，电压表V示数变大；
B．电流表A示数变小，电压表V示数不变；
6

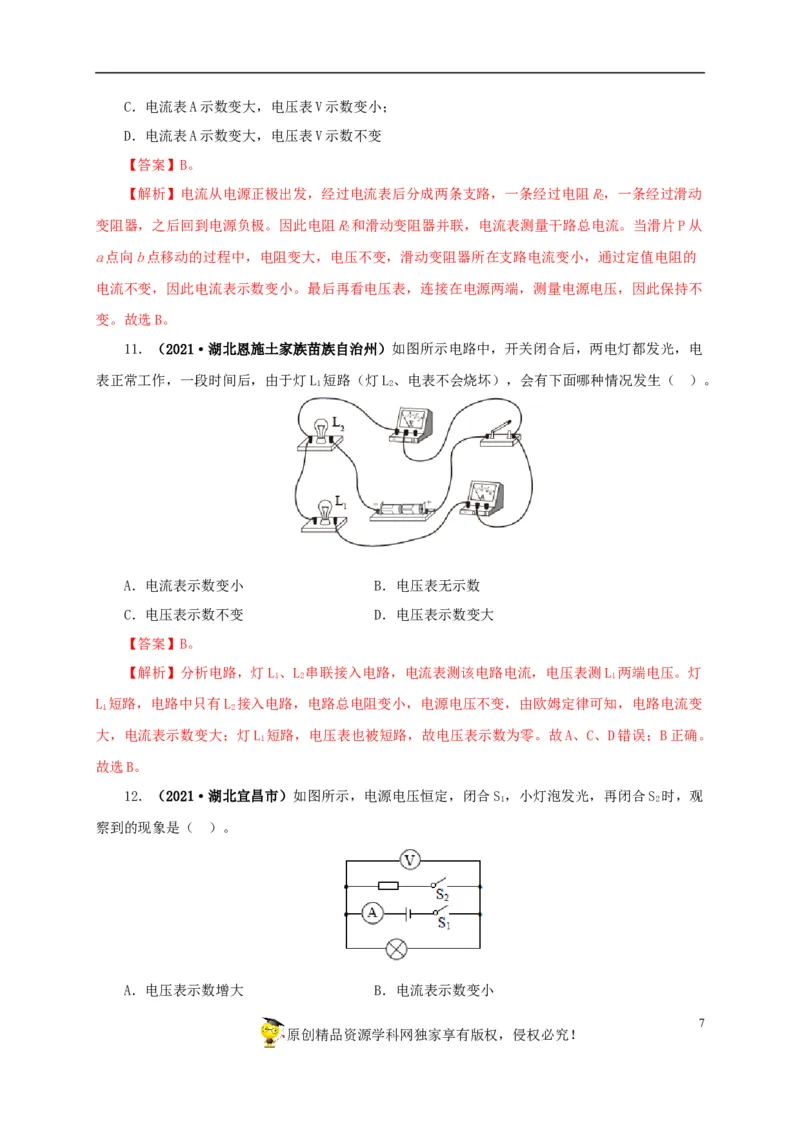

原创精品资源学科网独家享有版权，侵权必究！C．电流表A示数变大，电压表V示数变小；
D．电流表A示数变大，电压表V示数不变
【答案】B。
【解析】电流从电源正极出发，经过电流表后分成两条支路，一条经过电阻R，一条经过滑动
2
变阻器，之后回到电源负极。因此电阻R和滑动变阻器并联，电流表测量干路总电流。当滑片P从
2
a点向b点移动的过程中，电阻变大，电压不变，滑动变阻器所在支路电流变小，通过定值电阻的
电流不变，因此电流表示数变小。最后再看电压表，连接在电源两端，测量电源电压，因此保持不
变。故选B。
11．（2021·湖北恩施土家族苗族自治州）如图所示电路中，开关闭合后，两电灯都发光，电
表正常工作，一段时间后，由于灯L 短路（灯L、电表不会烧坏），会有下面哪种情况发生（ ）。
1 2
A．电流表示数变小 B．电压表无示数
C．电压表示数不变 D．电压表示数变大
【答案】B。
【解析】分析电路，灯L、L 串联接入电路，电流表测该电路电流，电压表测L 两端电压。灯
1 2 1
L 短路，电路中只有L 接入电路，电路总电阻变小，电源电压不变，由欧姆定律可知，电路电流变
1 2
大，电流表示数变大；灯L 短路，电压表也被短路，故电压表示数为零。故A、C、D错误；B正确。
1
故选B。
12．（2021·湖北宜昌市）如图所示，电源电压恒定，闭合S，小灯泡发光，再闭合S 时，观
1 2
察到的现象是（ ）。
A．电压表示数增大 B．电流表示数变小
7

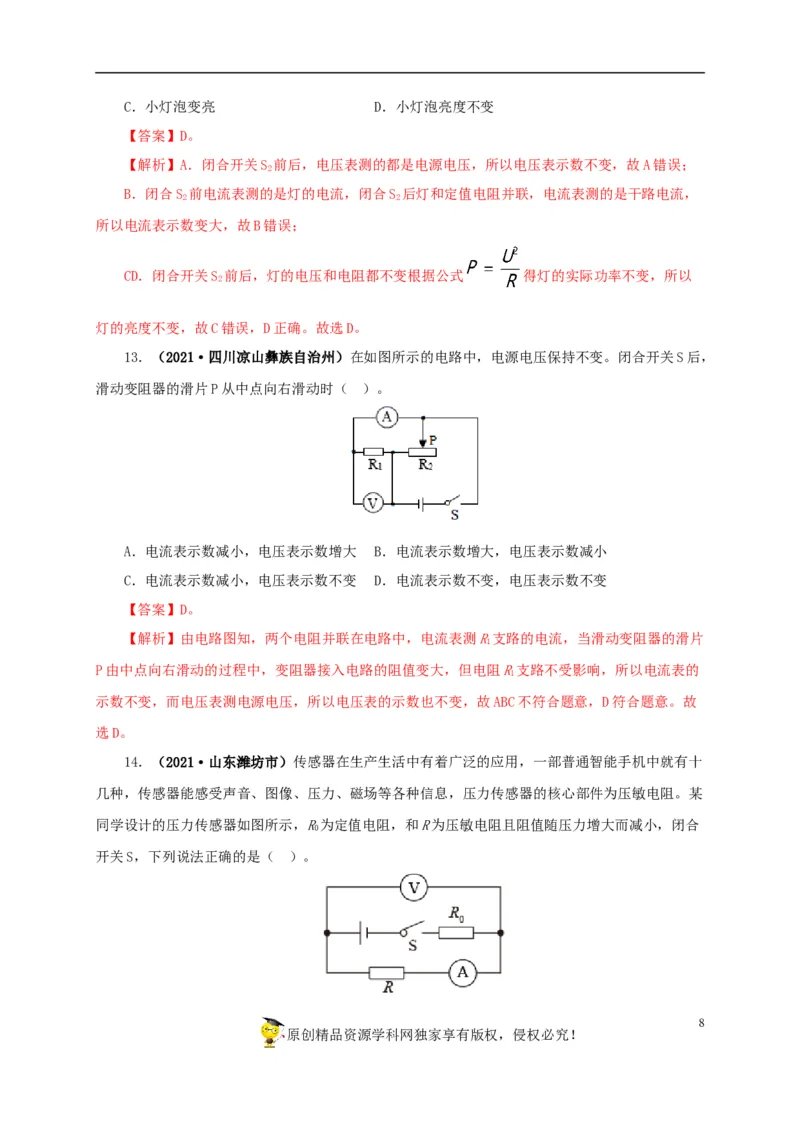

原创精品资源学科网独家享有版权，侵权必究！C．小灯泡变亮 D．小灯泡亮度不变
【答案】D。
【解析】A．闭合开关S 前后，电压表测的都是电源电压，所以电压表示数不变，故A错误；
2
B．闭合S 前电流表测的是灯的电流，闭合S 后灯和定值电阻并联，电流表测的是干路电流，
2 2
所以电流表示数变大，故B错误；
CD．闭合开关S 前后，灯的电压和电阻都不变根据公式 得灯的实际功率不变，所以
2
灯的亮度不变，故C错误，D正确。故选D。
13．（2021·四川凉山彝族自治州）在如图所示的电路中，电源电压保持不变。闭合开关S后，
滑动变阻器的滑片P从中点向右滑动时（ ）。
A．电流表示数减小，电压表示数增大 B．电流表示数增大，电压表示数减小
C．电流表示数减小，电压表示数不变 D．电流表示数不变，电压表示数不变
【答案】D。
【解析】由电路图知，两个电阻并联在电路中，电流表测R支路的电流，当滑动变阻器的滑片
1
P由中点向右滑动的过程中，变阻器接入电路的阻值变大，但电阻R支路不受影响，所以电流表的
1
示数不变，而电压表测电源电压，所以电压表的示数也不变，故ABC不符合题意，D符合题意。故
选D。
14．（2021·山东潍坊市）传感器在生产生活中有着广泛的应用，一部普通智能手机中就有十
几种，传感器能感受声音、图像、压力、磁场等各种信息，压力传感器的核心部件为压敏电阻。某
同学设计的压力传感器如图所示，R为定值电阻，和R为压敏电阻且阻值随压力增大而减小，闭合
0
开关S，下列说法正确的是（ ）。
8

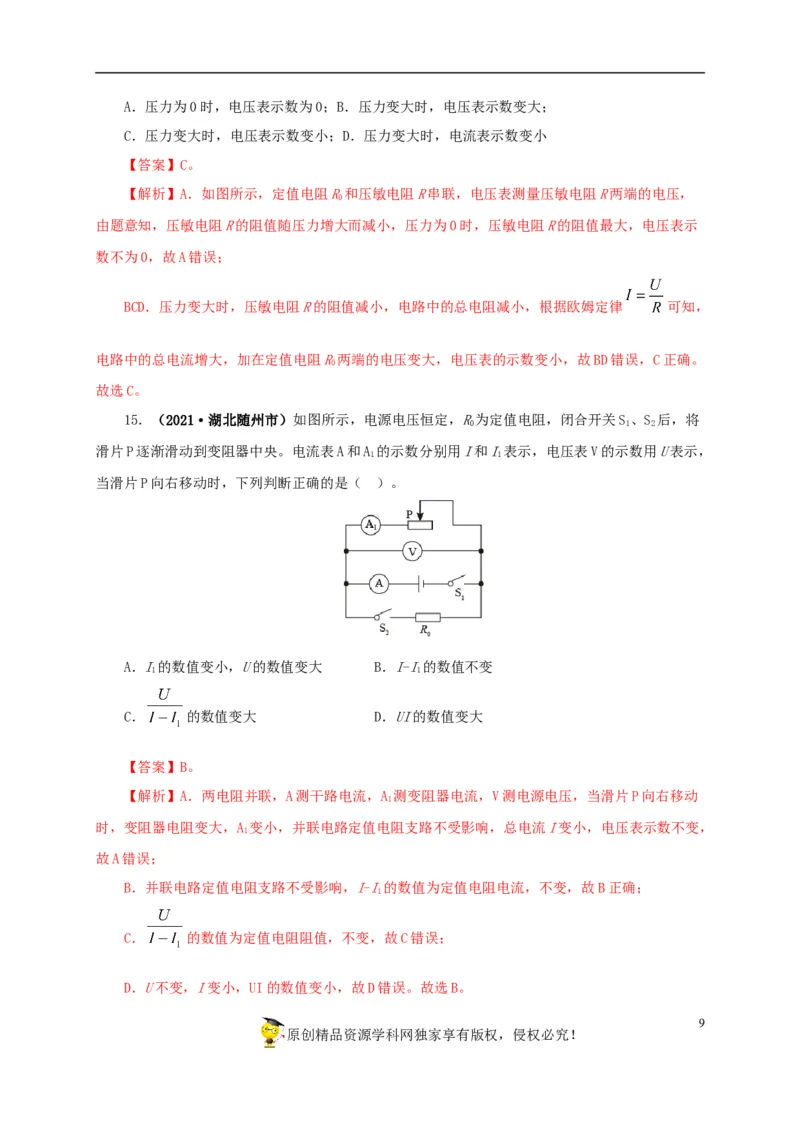

原创精品资源学科网独家享有版权，侵权必究！A．压力为0时，电压表示数为0；B．压力变大时，电压表示数变大；
C．压力变大时，电压表示数变小；D．压力变大时，电流表示数变小
【答案】C。
【解析】A．如图所示，定值电阻R和压敏电阻R串联，电压表测量压敏电阻R两端的电压，
0
由题意知，压敏电阻R的阻值随压力增大而减小，压力为0时，压敏电阻R的阻值最大，电压表示
数不为0，故A错误；
BCD．压力变大时，压敏电阻R的阻值减小，电路中的总电阻减小，根据欧姆定律 可知，
电路中的总电流增大，加在定值电阻R两端的电压变大，电压表的示数变小，故BD错误，C正确。
0
故选C。
15．（2021·湖北随州市）如图所示，电源电压恒定，R为定值电阻，闭合开关S、S 后，将
0 1 2
滑片P逐渐滑动到变阻器中央。电流表A和A 的示数分别用I和I表示，电压表V的示数用U表示，
1 1
当滑片P向右移动时，下列判断正确的是（ ）。
A．I的数值变小，U的数值变大 B．I-I的数值不变
1 1
C． 的数值变大 D．UI的数值变大
【答案】B。
【解析】A．两电阻并联，A测干路电流，A 测变阻器电流，V测电源电压，当滑片P向右移动
1
时，变阻器电阻变大，A 变小，并联电路定值电阻支路不受影响，总电流I变小，电压表示数不变，
1
故A错误；
B．并联电路定值电阻支路不受影响，I-I的数值为定值电阻电流，不变，故B正确；
1
C． 的数值为定值电阻阻值，不变，故C错误；
D．U不变，I变小，UI的数值变小，故D错误。故选B。
9

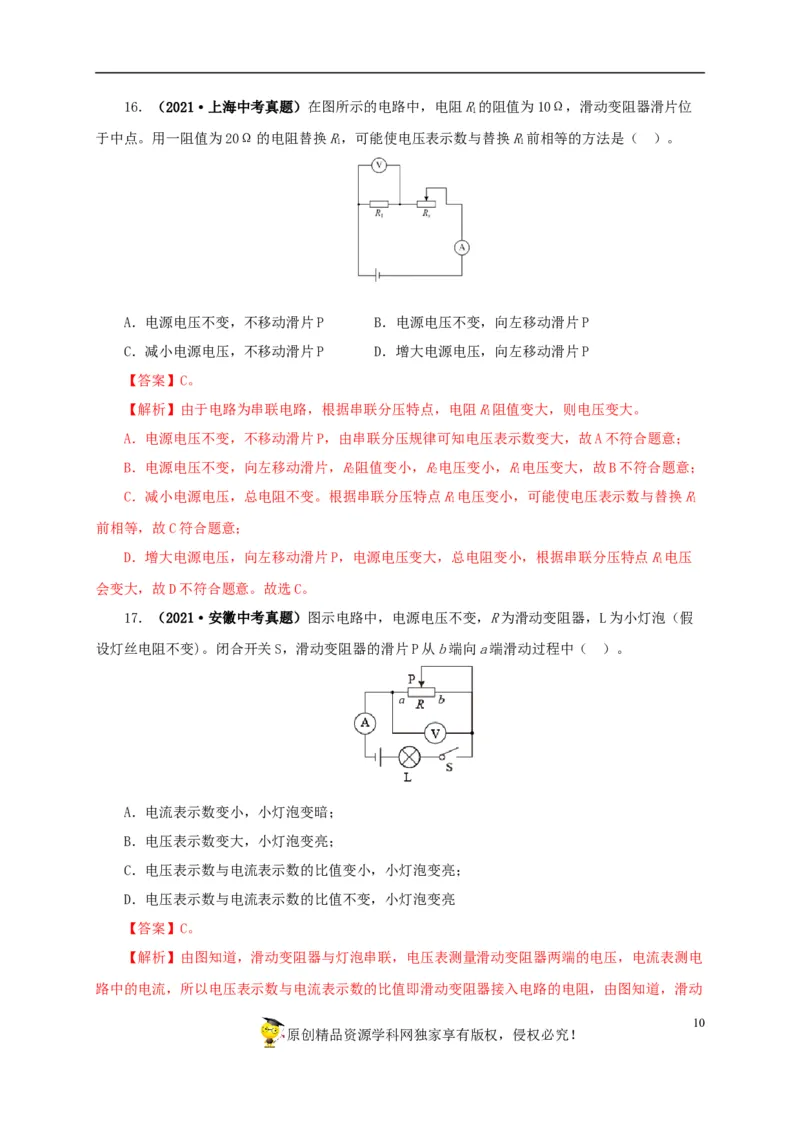

原创精品资源学科网独家享有版权，侵权必究！16．（2021·上海中考真题）在图所示的电路中，电阻R的阻值为10Ω，滑动变阻器滑片位
1
于中点。用一阻值为20Ω的电阻替换R，可能使电压表示数与替换R前相等的方法是（ ）。
1 1
A．电源电压不变，不移动滑片P B．电源电压不变，向左移动滑片P
C．减小电源电压，不移动滑片P D．增大电源电压，向左移动滑片P
【答案】C。
【解析】由于电路为串联电路，根据串联分压特点，电阻R阻值变大，则电压变大。
1
A．电源电压不变，不移动滑片P，由串联分压规律可知电压表示数变大，故A不符合题意；
B．电源电压不变，向左移动滑片，R阻值变小，R电压变小，R电压变大，故B不符合题意；
2 2 1
C．减小电源电压，总电阻不变。根据串联分压特点R电压变小，可能使电压表示数与替换R
1 1
前相等，故C符合题意；
D．增大电源电压，向左移动滑片P，电源电压变大，总电阻变小，根据串联分压特点R电压
1
会变大，故D不符合题意。故选C。
17．（2021·安徽中考真题）图示电路中，电源电压不变，R为滑动变阻器，L为小灯泡（假
设灯丝电阻不变)。闭合开关S，滑动变阻器的滑片P从b端向a端滑动过程中（ ）。
A．电流表示数变小，小灯泡变暗；
B．电压表示数变大，小灯泡变亮；
C．电压表示数与电流表示数的比值变小，小灯泡变亮；
D．电压表示数与电流表示数的比值不变，小灯泡变亮
【答案】C。
【解析】由图知道，滑动变阻器与灯泡串联，电压表测量滑动变阻器两端的电压，电流表测电
路中的电流，所以电压表示数与电流表示数的比值即滑动变阻器接入电路的电阻，由图知道，滑动
10

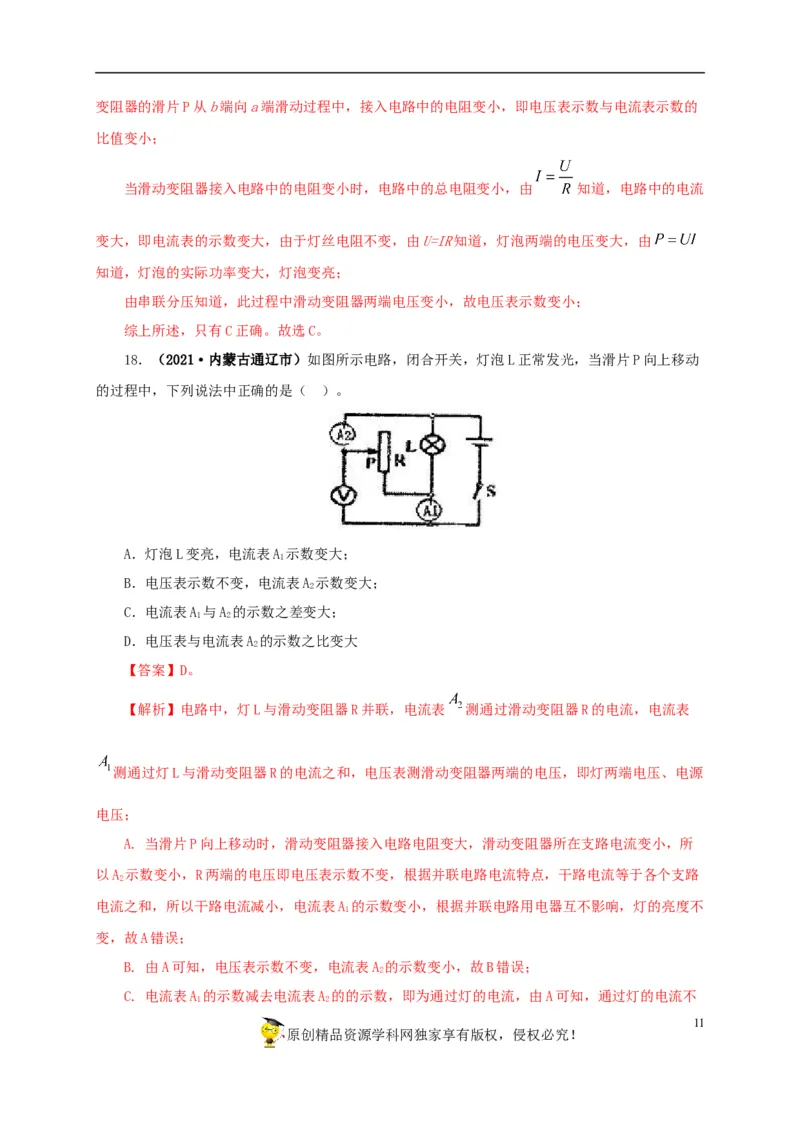

原创精品资源学科网独家享有版权，侵权必究！变阻器的滑片P从b端向a端滑动过程中，接入电路中的电阻变小，即电压表示数与电流表示数的
比值变小；
当滑动变阻器接入电路中的电阻变小时，电路中的总电阻变小，由 知道，电路中的电流
变大，即电流表的示数变大，由于灯丝电阻不变，由U=IR知道，灯泡两端的电压变大，由
知道，灯泡的实际功率变大，灯泡变亮；
由串联分压知道，此过程中滑动变阻器两端电压变小，故电压表示数变小；
综上所述，只有C正确。故选C。
18．（2021·内蒙古通辽市）如图所示电路，闭合开关，灯泡L正常发光，当滑片P向上移动
的过程中，下列说法中正确的是（ ）。
A．灯泡L变亮，电流表A 示数变大；
1
B．电压表示数不变，电流表A 示数变大；
2
C．电流表A 与A 的示数之差变大；
1 2
D．电压表与电流表A 的示数之比变大
2
【答案】D。
【解析】电路中，灯L与滑动变阻器R并联，电流表 测通过滑动变阻器R的电流，电流表
测通过灯L与滑动变阻器R的电流之和，电压表测滑动变阻器两端的电压，即灯两端电压、电源
电压；
A. 当滑片P向上移动时，滑动变阻器接入电路电阻变大，滑动变阻器所在支路电流变小，所
以A 示数变小，R两端的电压即电压表示数不变，根据并联电路电流特点，干路电流等于各个支路
2
电流之和，所以干路电流减小，电流表A 的示数变小，根据并联电路用电器互不影响，灯的亮度不
1
变，故A错误；
B. 由A可知，电压表示数不变，电流表A 的示数变小，故B错误；
2
C. 电流表A 的示数减去电流表A 的的示数，即为通过灯的电流，由A可知，通过灯的电流不
1 2
11

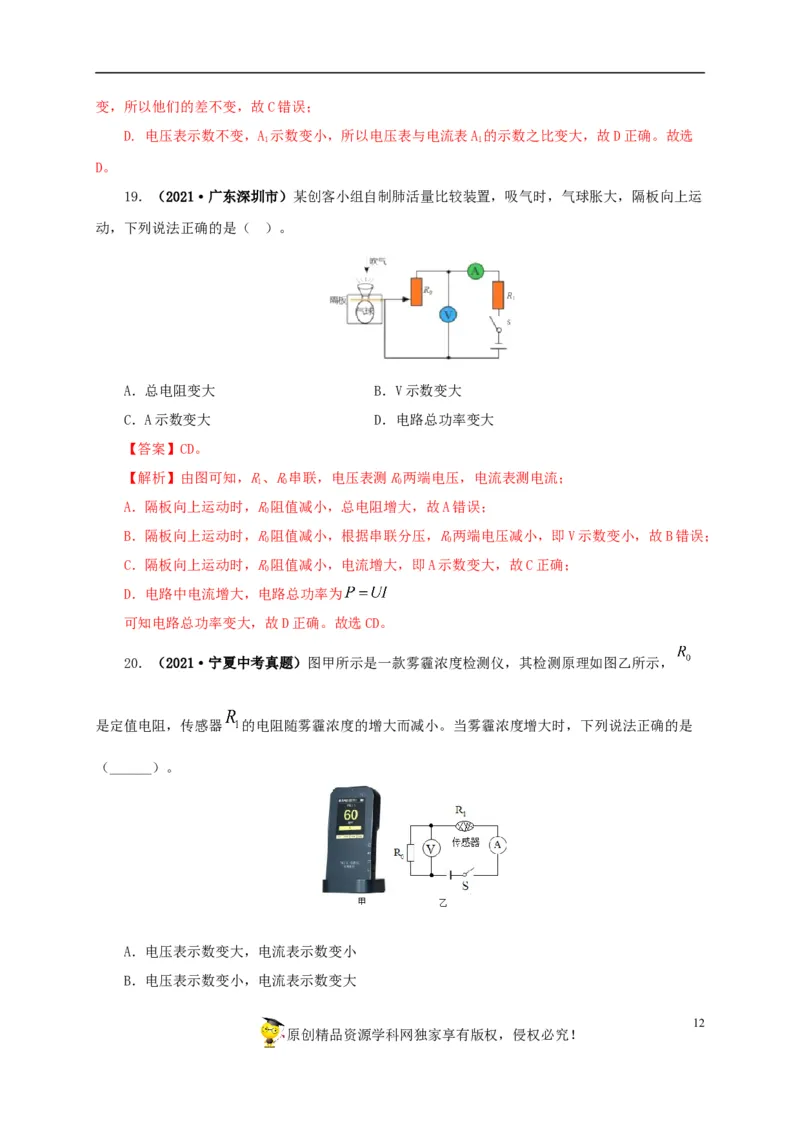

原创精品资源学科网独家享有版权，侵权必究！变，所以他们的差不变，故C错误；
D. 电压表示数不变，A 示数变小，所以电压表与电流表A 的示数之比变大，故D正确。故选
1 1
D。
19．（2021·广东深圳市）某创客小组自制肺活量比较装置，吸气时，气球胀大，隔板向上运
动，下列说法正确的是（ ）。
A．总电阻变大 B．V示数变大
C．A示数变大 D．电路总功率变大
【答案】CD。
【解析】由图可知，R、R串联，电压表测R两端电压，电流表测电流；
1 0 0
A．隔板向上运动时，R阻值减小，总电阻增大，故A错误；
0
B．隔板向上运动时，R阻值减小，根据串联分压，R两端电压减小，即V示数变小，故B错误；
0 0
C．隔板向上运动时，R阻值减小，电流增大，即A示数变大，故C正确；
0
D．电路中电流增大，电路总功率为
可知电路总功率变大，故D正确。故选CD。
20．（2021·宁夏中考真题）图甲所示是一款雾霾浓度检测仪，其检测原理如图乙所示，
是定值电阻，传感器 的电阻随雾霾浓度的增大而减小。当雾霾浓度增大时，下列说法正确的是
（______）。
A．电压表示数变大，电流表示数变小
B．电压表示数变小，电流表示数变大
12

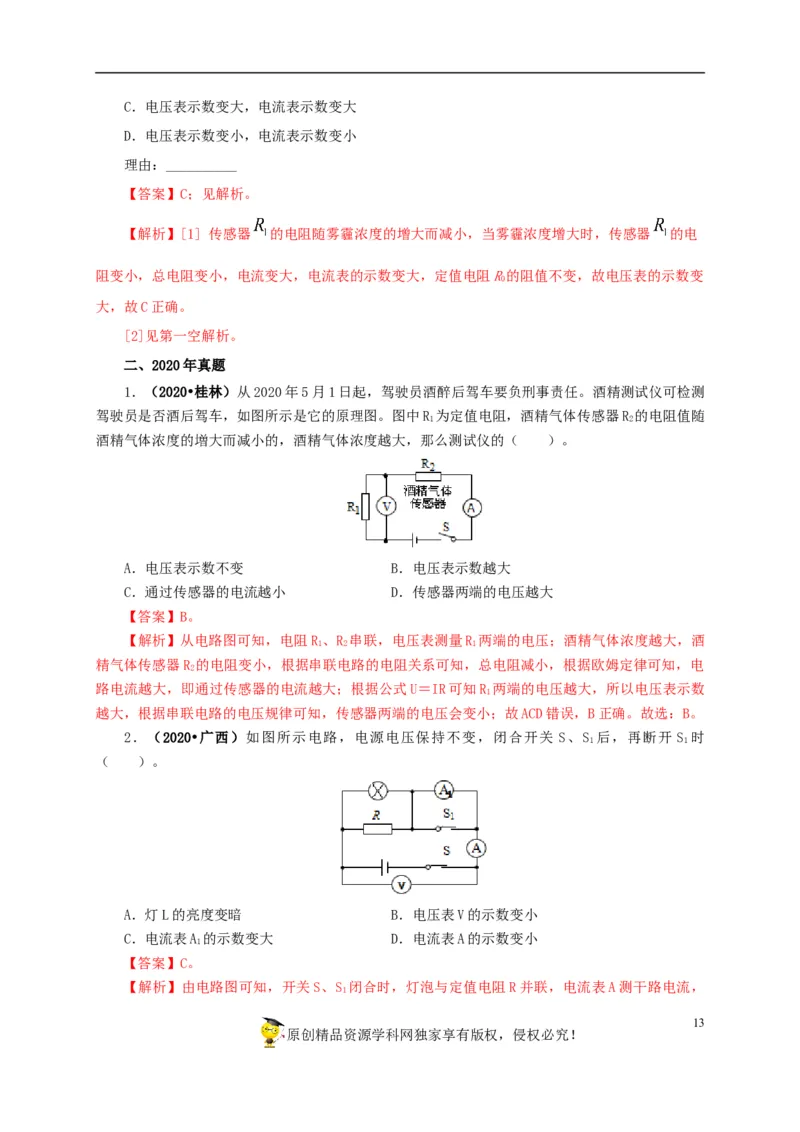

原创精品资源学科网独家享有版权，侵权必究！C．电压表示数变大，电流表示数变大
D．电压表示数变小，电流表示数变小
理由：__________
【答案】C；见解析。
【解析】[1] 传感器 的电阻随雾霾浓度的增大而减小，当雾霾浓度增大时，传感器 的电
阻变小，总电阻变小，电流变大，电流表的示数变大，定值电阻R的阻值不变，故电压表的示数变
0
大，故C正确。
[2]见第一空解析。
二、2020年真题
1．（2020•桂林）从2020年5月1日起，驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测
驾驶员是否酒后驾车，如图所示是它的原理图。图中R 为定值电阻，酒精气体传感器R 的电阻值随
1 2
酒精气体浓度的増大而减小的，酒精气体浓度越大，那么测试仪的（ ）。
A．电压表示数不变 B．电压表示数越大
C．通过传感器的电流越小 D．传感器两端的电压越大
【答案】B。
【解析】从电路图可知，电阻R 、R 串联，电压表测量R 两端的电压；酒精气体浓度越大，酒
1 2 1
精气体传感器R 的电阻变小，根据串联电路的电阻关系可知，总电阻减小，根据欧姆定律可知，电
2
路电流越大，即通过传感器的电流越大；根据公式U＝IR可知R 两端的电压越大，所以电压表示数
1
越大，根据串联电路的电压规律可知，传感器两端的电压会变小；故ACD错误，B正确。故选：B。
2．（2020•广西）如图所示电路，电源电压保持不变，闭合开关 S、S 后，再断开 S 时
1 1
（ ）。
A．灯L的亮度变暗 B．电压表V的示数变小
C．电流表A 的示数变大 D．电流表A的示数变小
1
【答案】C。
【解析】由电路图可知，开关S、S 闭合时，灯泡与定值电阻R并联，电流表A测干路电流，
1
13

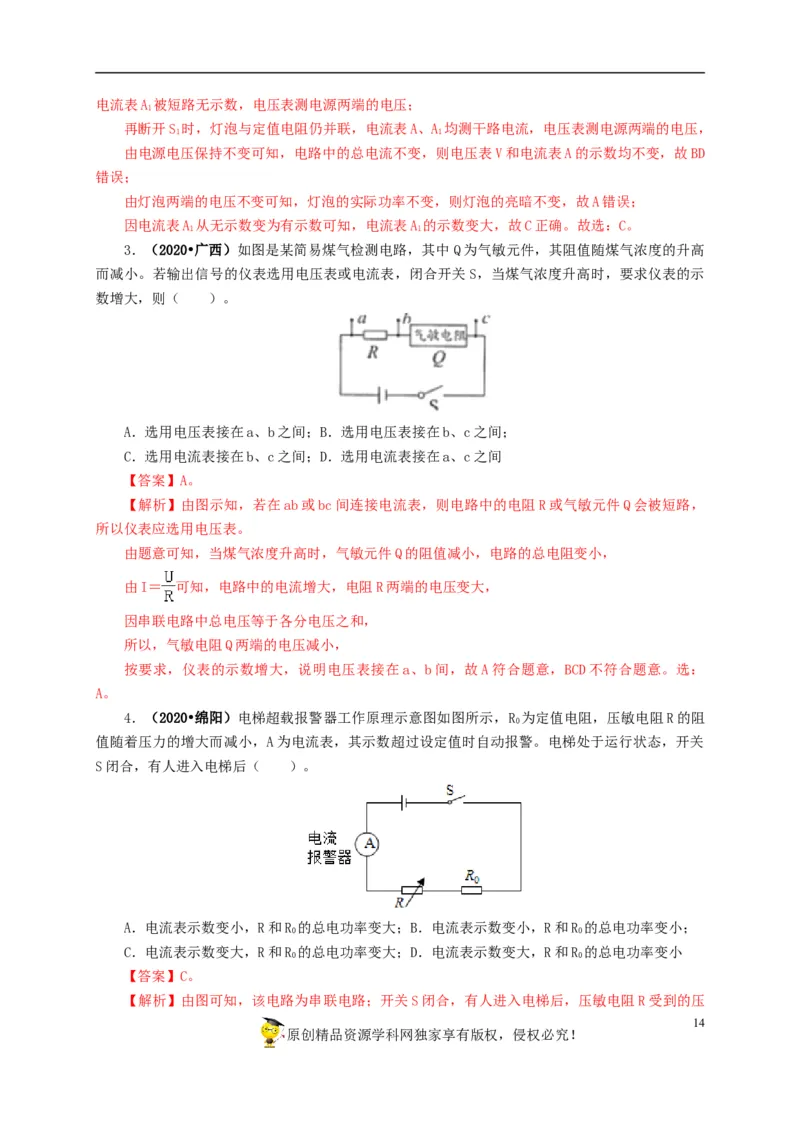

原创精品资源学科网独家享有版权，侵权必究！电流表A 被短路无示数，电压表测电源两端的电压；
1
再断开S 时，灯泡与定值电阻仍并联，电流表A、A 均测干路电流，电压表测电源两端的电压，
1 1
由电源电压保持不变可知，电路中的总电流不变，则电压表V和电流表A的示数均不变，故BD
错误；
由灯泡两端的电压不变可知，灯泡的实际功率不变，则灯泡的亮暗不变，故A错误；
因电流表A 从无示数变为有示数可知，电流表A 的示数变大，故C正确。故选：C。
1 1
3．（2020•广西）如图是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高
而减小。若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示
数增大，则（ ）。
A．选用电压表接在a、b之间；B．选用电压表接在b、c之间；
C．选用电流表接在b、c之间；D．选用电流表接在a、c之间
【答案】A。
【解析】由图示知，若在ab或bc间连接电流表，则电路中的电阻R或气敏元件Q会被短路，
所以仪表应选用电压表。
由题意可知，当煤气浓度升高时，气敏元件Q的阻值减小，电路的总电阻变小，
由I＝ 可知，电路中的电流增大，电阻R两端的电压变大，
因串联电路中总电压等于各分电压之和，
所以，气敏电阻Q两端的电压减小，
按要求，仪表的示数增大，说明电压表接在a、b间，故A符合题意，BCD不符合题意。选：
A。
4．（2020•绵阳）电梯超载报警器工作原理示意图如图所示，R 为定值电阻，压敏电阻R的阻
0
值随着压力的增大而减小，A为电流表，其示数超过设定值时自动报警。电梯处于运行状态，开关
S闭合，有人进入电梯后（ ）。
A．电流表示数变小，R和R 的总电功率变大；B．电流表示数变小，R和R 的总电功率变小；
0 0
C．电流表示数变大，R和R 的总电功率变大；D．电流表示数变大，R和R 的总电功率变小
0 0
【答案】C。
【解析】由图可知，该电路为串联电路；开关S闭合，有人进入电梯后，压敏电阻R受到的压
14

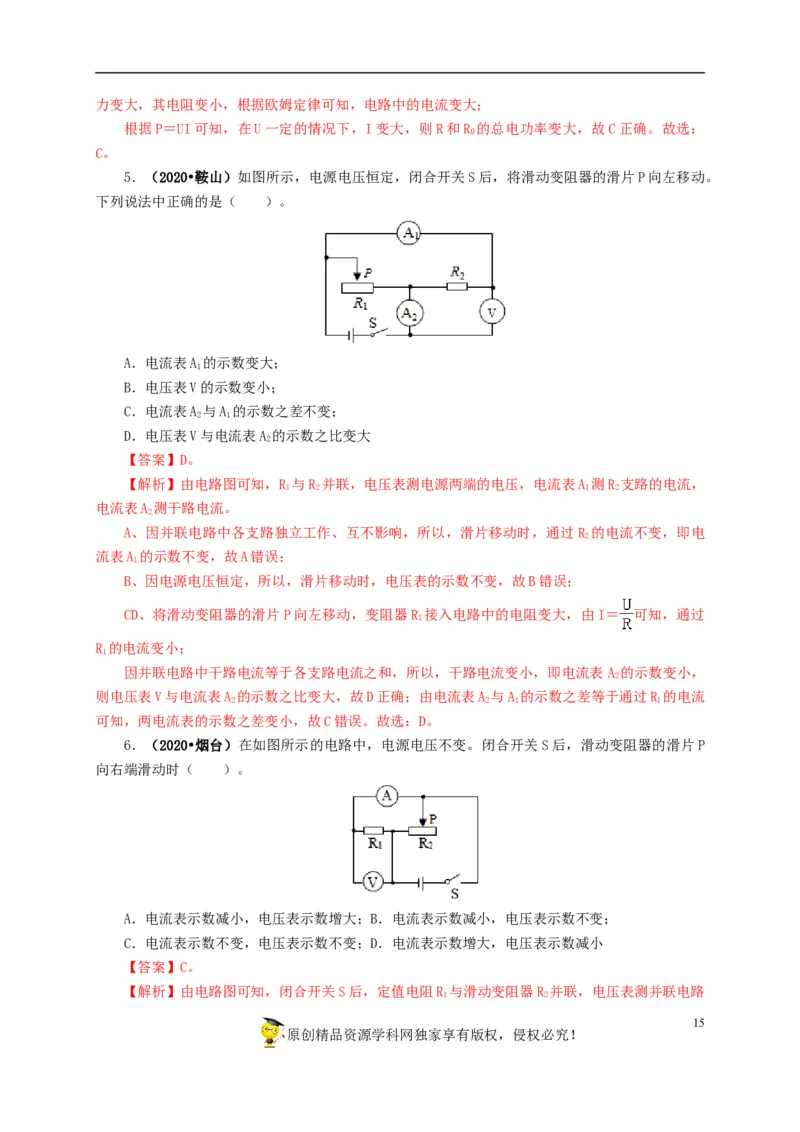

原创精品资源学科网独家享有版权，侵权必究！力变大，其电阻变小，根据欧姆定律可知，电路中的电流变大；
根据P＝UI可知，在U一定的情况下，I变大，则R和R 的总电功率变大，故C正确。故选：
0
C。
5．（2020•鞍山）如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向左移动。
下列说法中正确的是（ ）。
A．电流表A 的示数变大；
1
B．电压表V的示数变小；
C．电流表A 与A 的示数之差不变；
2 1
D．电压表V与电流表A 的示数之比变大
2
【答案】D。
【解析】由电路图可知，R 与R 并联，电压表测电源两端的电压，电流表A 测R 支路的电流，
1 2 1 2
电流表A 测干路电流。
2
A、因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R 的电流不变，即电
2
流表A 的示数不变，故A错误；
1
B、因电源电压恒定，所以，滑片移动时，电压表的示数不变，故B错误；
CD、将滑动变阻器的滑片P向左移动，变阻器R 接入电路中的电阻变大，由I＝ 可知，通过
1
R 的电流变小；
1
因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A 的示数变小，
2
则电压表V与电流表A 的示数之比变大，故D正确；由电流表A 与A 的示数之差等于通过R 的电流
2 2 1 1
可知，两电流表的示数之差变小，故C错误。故选：D。
6．（2020•烟台）在如图所示的电路中，电源电压不变。闭合开关S后，滑动变阻器的滑片P
向右端滑动时（ ）。
A．电流表示数减小，电压表示数增大；B．电流表示数减小，电压表示数不变；
C．电流表示数不变，电压表示数不变；D．电流表示数增大，电压表示数减小
【答案】C。
【解析】由电路图可知，闭合开关S后，定值电阻R 与滑动变阻器R 并联，电压表测并联电路
1 2
15

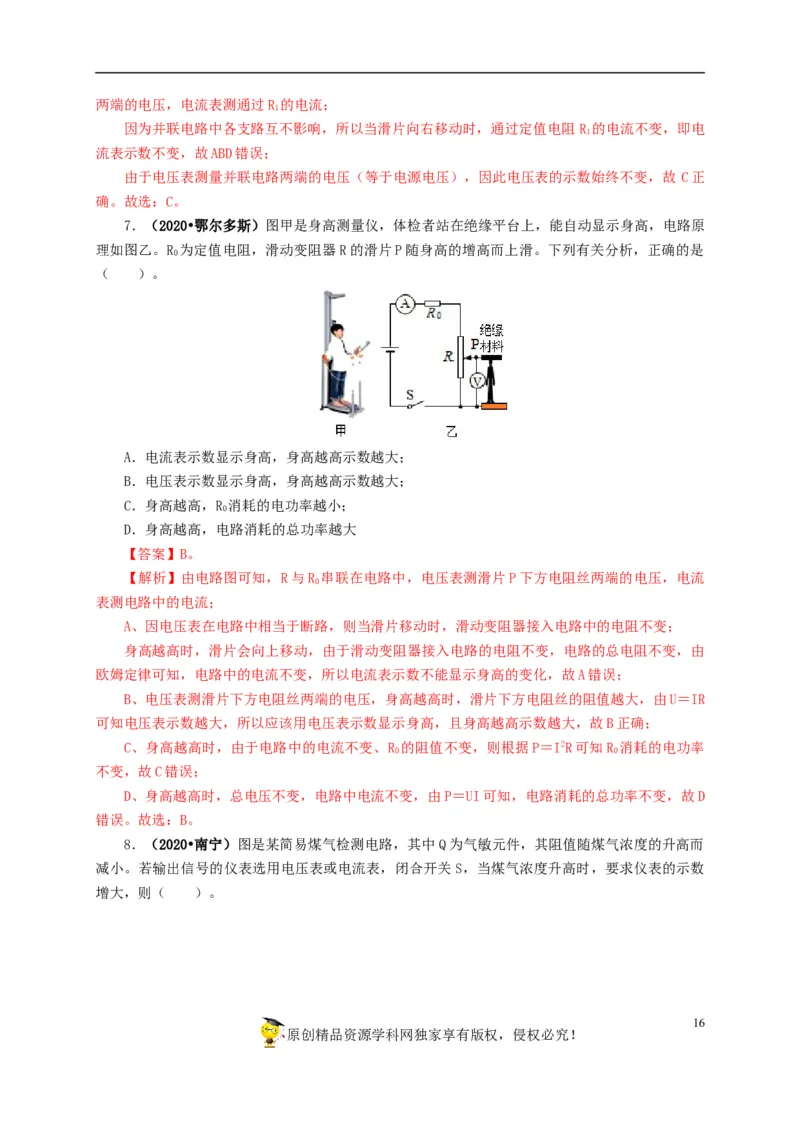

原创精品资源学科网独家享有版权，侵权必究！两端的电压，电流表测通过R 的电流；
1
因为并联电路中各支路互不影响，所以当滑片向右移动时，通过定值电阻R 的电流不变，即电
1
流表示数不变，故ABD错误；
由于电压表测量并联电路两端的电压（等于电源电压），因此电压表的示数始终不变，故 C正
确。故选：C。
7．（2020•鄂尔多斯）图甲是身高测量仪，体检者站在绝缘平台上，能自动显示身高，电路原
理如图乙。R 为定值电阻，滑动变阻器R的滑片P随身高的增高而上滑。下列有关分析，正确的是
0
（ ）。
A．电流表示数显示身高，身高越高示数越大；
B．电压表示数显示身高，身高越高示数越大；
C．身高越高，R 消耗的电功率越小；
0
D．身高越高，电路消耗的总功率越大
【答案】B。
【解析】由电路图可知，R与R 串联在电路中，电压表测滑片P下方电阻丝两端的电压，电流
0
表测电路中的电流；
A、因电压表在电路中相当于断路，则当滑片移动时，滑动变阻器接入电路中的电阻不变；
身高越高时，滑片会向上移动，由于滑动变阻器接入电路的电阻不变，电路的总电阻不变，由
欧姆定律可知，电路中的电流不变，所以电流表示数不能显示身高的变化，故A错误；
B、电压表测滑片下方电阻丝两端的电压，身高越高时，滑片下方电阻丝的阻值越大，由U＝IR
可知电压表示数越大，所以应该用电压表示数显示身高，且身高越高示数越大，故B正确；
C、身高越高时，由于电路中的电流不变、R 的阻值不变，则根据P＝I2R可知R 消耗的电功率
0 0
不变，故C错误；
D、身高越高时，总电压不变，电路中电流不变，由P＝UI可知，电路消耗的总功率不变，故D
错误。故选：B。
8．（2020•南宁）图是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高而
减小。若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数
增大，则（ ）。
16

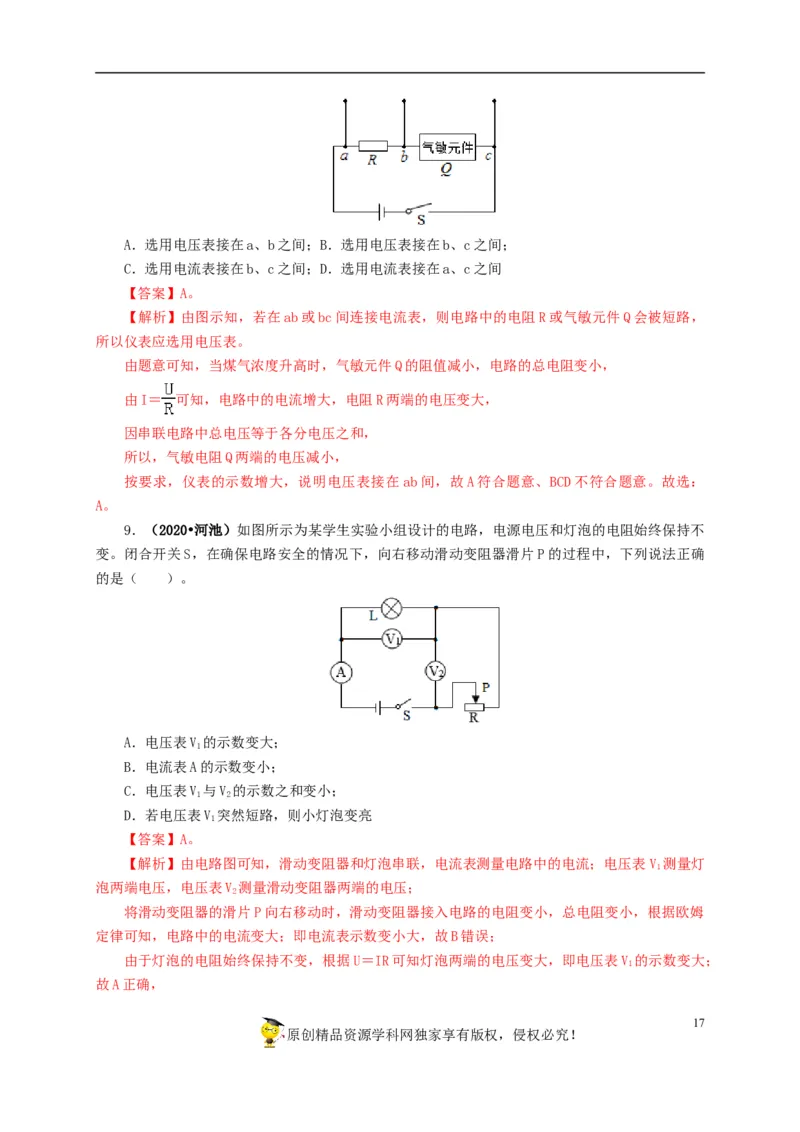

原创精品资源学科网独家享有版权，侵权必究！A．选用电压表接在a、b之间；B．选用电压表接在b、c之间；
C．选用电流表接在b、c之间；D．选用电流表接在a、c之间
【答案】A。
【解析】由图示知，若在ab或bc间连接电流表，则电路中的电阻R或气敏元件Q会被短路，
所以仪表应选用电压表。
由题意可知，当煤气浓度升高时，气敏元件Q的阻值减小，电路的总电阻变小，
由I＝ 可知，电路中的电流增大，电阻R两端的电压变大，
因串联电路中总电压等于各分电压之和，
所以，气敏电阻Q两端的电压减小，
按要求，仪表的示数增大，说明电压表接在 ab间，故A符合题意、BCD不符合题意。故选：
A。
9．（2020•河池）如图所示为某学生实验小组设计的电路，电源电压和灯泡的电阻始终保持不
变。闭合开关S，在确保电路安全的情况下，向右移动滑动变阻器滑片P的过程中，下列说法正确
的是（ ）。
A．电压表V 的示数变大；
1
B．电流表A的示数变小；
C．电压表V 与V 的示数之和变小；
1 2
D．若电压表V 突然短路，则小灯泡变亮
1
【答案】A。
【解析】由电路图可知，滑动变阻器和灯泡串联，电流表测量电路中的电流；电压表 V 测量灯
1
泡两端电压，电压表V 测量滑动变阻器两端的电压；
2
将滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变小，总电阻变小，根据欧姆
定律可知，电路中的电流变大；即电流表示数变小大，故B错误；
由于灯泡的电阻始终保持不变，根据U＝IR可知灯泡两端的电压变大，即电压表V 的示数变大；
1
故A正确，
17
原创精品资源学科网独家享有版权，侵权必究！由串联电路的电压特点可知，V 、V 示数之和为电源电压，因电源电压不变，所以V 、V 示数
1 2 1 2
之和不变，故C错误；
由于电压表V 与灯泡并联，若电压表V 突然短路，则灯泡也被短路，所以灯泡不发光；故D错
1 1
误。故选：A。

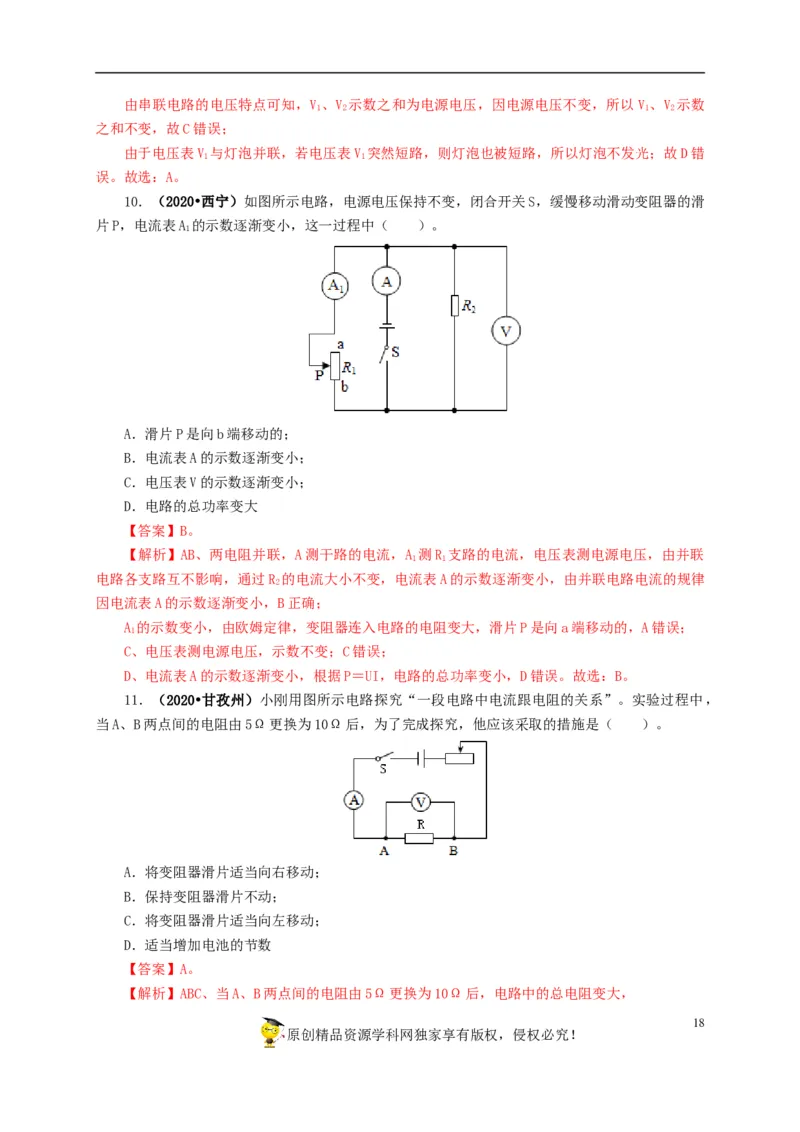

10．（2020•西宁）如图所示电路，电源电压保持不变，闭合开关S，缓慢移动滑动变阻器的滑
片P，电流表A 的示数逐渐变小，这一过程中（ ）。
1
A．滑片P是向b端移动的；
B．电流表A的示数逐渐变小；
C．电压表V的示数逐渐变小；
D．电路的总功率变大
【答案】B。
【解析】AB、两电阻并联，A测干路的电流，A 测R 支路的电流，电压表测电源电压，由并联
1 1
电路各支路互不影响，通过R 的电流大小不变，电流表A的示数逐渐变小，由并联电路电流的规律
2
因电流表A的示数逐渐变小，B正确；
A 的示数变小，由欧姆定律，变阻器连入电路的电阻变大，滑片P是向a端移动的，A错误；
1
C、电压表测电源电压，示数不变；C错误；
D、电流表A的示数逐渐变小，根据P＝UI，电路的总功率变小，D错误。故选：B。
11．（2020•甘孜州）小刚用图所示电路探究“一段电路中电流跟电阻的关系”。实验过程中，
当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他应该采取的措施是（ ）。
A．将变阻器滑片适当向右移动；
B．保持变阻器滑片不动；
C．将变阻器滑片适当向左移动；
D．适当增加电池的节数
【答案】A。
【解析】ABC、当A、B两点间的电阻由5Ω更换为10Ω后，电路中的总电阻变大，
18

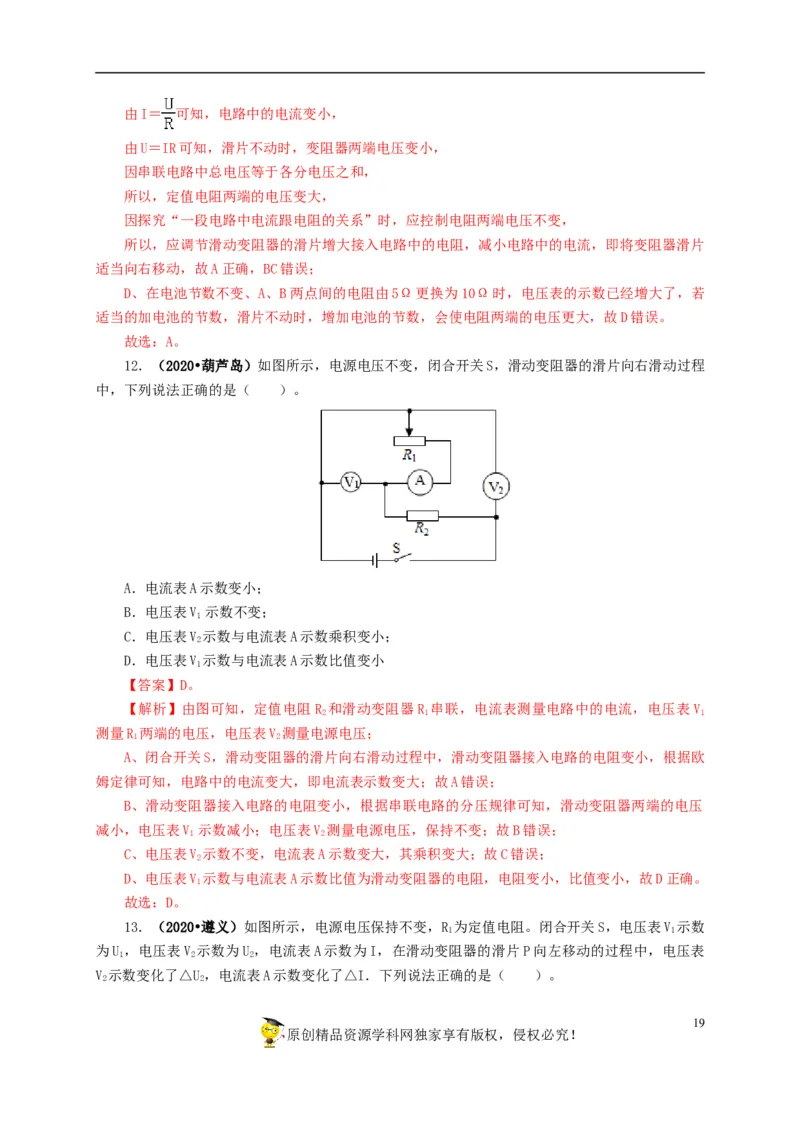

原创精品资源学科网独家享有版权，侵权必究！由I＝ 可知，电路中的电流变小，
由U＝IR可知，滑片不动时，变阻器两端电压变小，
因串联电路中总电压等于各分电压之和，
所以，定值电阻两端的电压变大，
因探究“一段电路中电流跟电阻的关系”时，应控制电阻两端电压不变，
所以，应调节滑动变阻器的滑片增大接入电路中的电阻，减小电路中的电流，即将变阻器滑片
适当向右移动，故A正确，BC错误；
D、在电池节数不变、A、B两点间的电阻由5Ω更换为10Ω时，电压表的示数已经增大了，若
适当的加电池的节数，滑片不动时，增加电池的节数，会使电阻两端的电压更大，故D错误。
故选：A。
12．（2020•葫芦岛）如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片向右滑动过程
中，下列说法正确的是（ ）。
A．电流表A示数变小；
B．电压表V 示数不变；
1
C．电压表V 示数与电流表A示数乘积变小；
2
D．电压表V 示数与电流表A示数比值变小
1
【答案】D。
【解析】由图可知，定值电阻R 和滑动变阻器R 串联，电流表测量电路中的电流，电压表V
2 1 1
测量R 两端的电压，电压表V 测量电源电压；
1 2
A、闭合开关S，滑动变阻器的滑片向右滑动过程中，滑动变阻器接入电路的电阻变小，根据欧
姆定律可知，电路中的电流变大，即电流表示数变大；故A错误；
B、滑动变阻器接入电路的电阻变小，根据串联电路的分压规律可知，滑动变阻器两端的电压
减小，电压表V 示数减小；电压表V 测量电源电压，保持不变；故B错误；
1 2
C、电压表V 示数不变，电流表A示数变大，其乘积变大；故C错误；
2
D、电压表V 示数与电流表A示数比值为滑动变阻器的电阻，电阻变小，比值变小，故D正确。
1
故选：D。
13．（2020•遵义）如图所示，电源电压保持不变，R 为定值电阻。闭合开关S，电压表V 示数
1 1
为U ，电压表V 示数为U ，电流表A示数为I，在滑动变阻器的滑片P向左移动的过程中，电压表
1 2 2
V 示数变化了△U，电流表A示数变化了△I．下列说法正确的是（ ）。
2 2
19

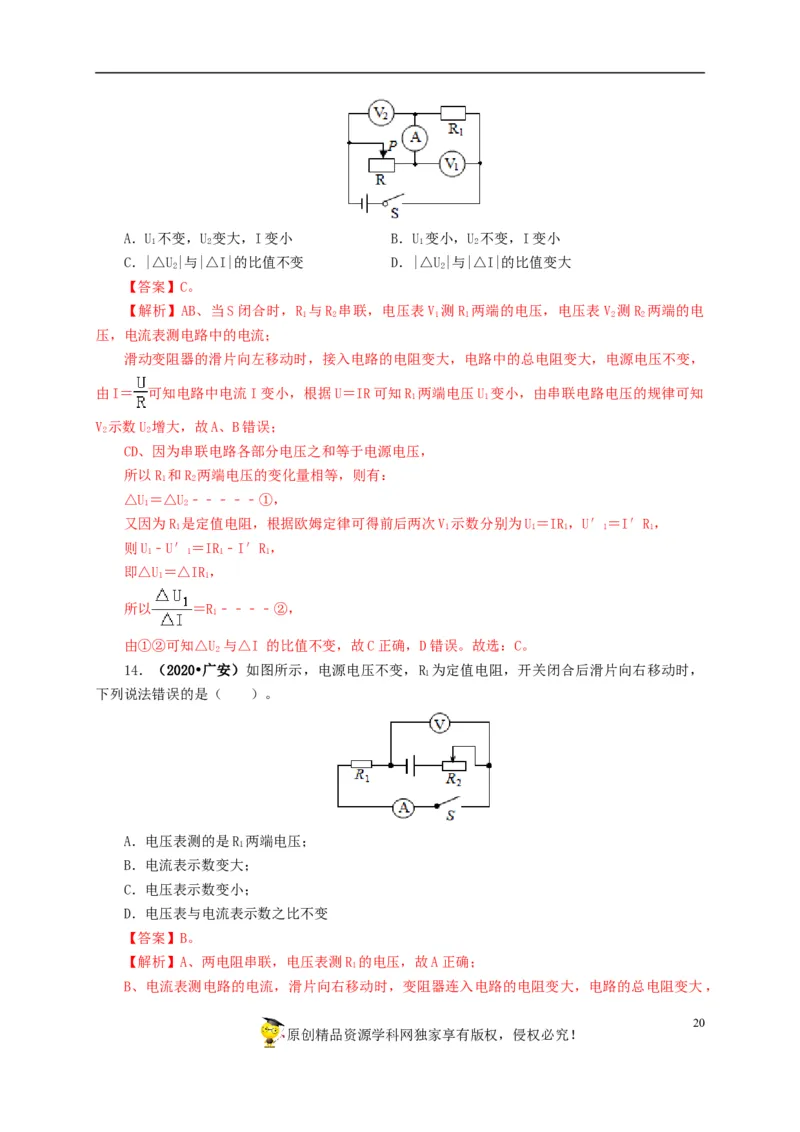

原创精品资源学科网独家享有版权，侵权必究！A．U 不变，U 变大，I变小 B．U 变小，U 不变，I变小
1 2 1 2
C．|△U|与|△I|的比值不变 D．|△U|与|△I|的比值变大
2 2
【答案】C。
【解析】AB、当S闭合时，R 与R 串联，电压表V 测R 两端的电压，电压表V 测R 两端的电
1 2 1 1 2 2
压，电流表测电路中的电流；
滑动变阻器的滑片向左移动时，接入电路的电阻变大，电路中的总电阻变大，电源电压不变，
由I＝ 可知电路中电流I变小，根据U＝IR可知R 两端电压U 变小，由串联电路电压的规律可知
1 1
V 示数U 增大，故A、B错误；
2 2
CD、因为串联电路各部分电压之和等于电源电压，
所以R 和R 两端电压的变化量相等，则有：
1 2
△U＝△U﹣﹣﹣﹣﹣①，
1 2
又因为R 是定值电阻，根据欧姆定律可得前后两次V 示数分别为U＝IR，U′＝I′R，
1 1 1 1 1 1
则U﹣U′＝IR﹣I′R，
1 1 1 1
即△U＝△IR，
1 1
所以 ＝R﹣﹣﹣﹣②，
1
由①②可知△U 与△I 的比值不变，故C正确，D错误。故选：C。
2
14．（2020•广安）如图所示，电源电压不变，R 为定值电阻，开关闭合后滑片向右移动时，
1
下列说法错误的是（ ）。
A．电压表测的是R 两端电压；
1
B．电流表示数变大；
C．电压表示数变小；
D．电压表与电流表示数之比不变
【答案】B。
【解析】A、两电阻串联，电压表测R 的电压，故A正确；
1
B、电流表测电路的电流，滑片向右移动时，变阻器连入电路的电阻变大，电路的总电阻变大，
20
原创精品资源学科网独家享有版权，侵权必究！由欧姆定律可知，电流表示数变小，故B错误；
C、根据U＝IR，R 两端的电压变小，电压表示数变小，故C正确；
1
D、由欧姆定律可知，电压表与电流表示数之比等于R 的阻值，所以比值不变，故D正确。
1
故选：B。

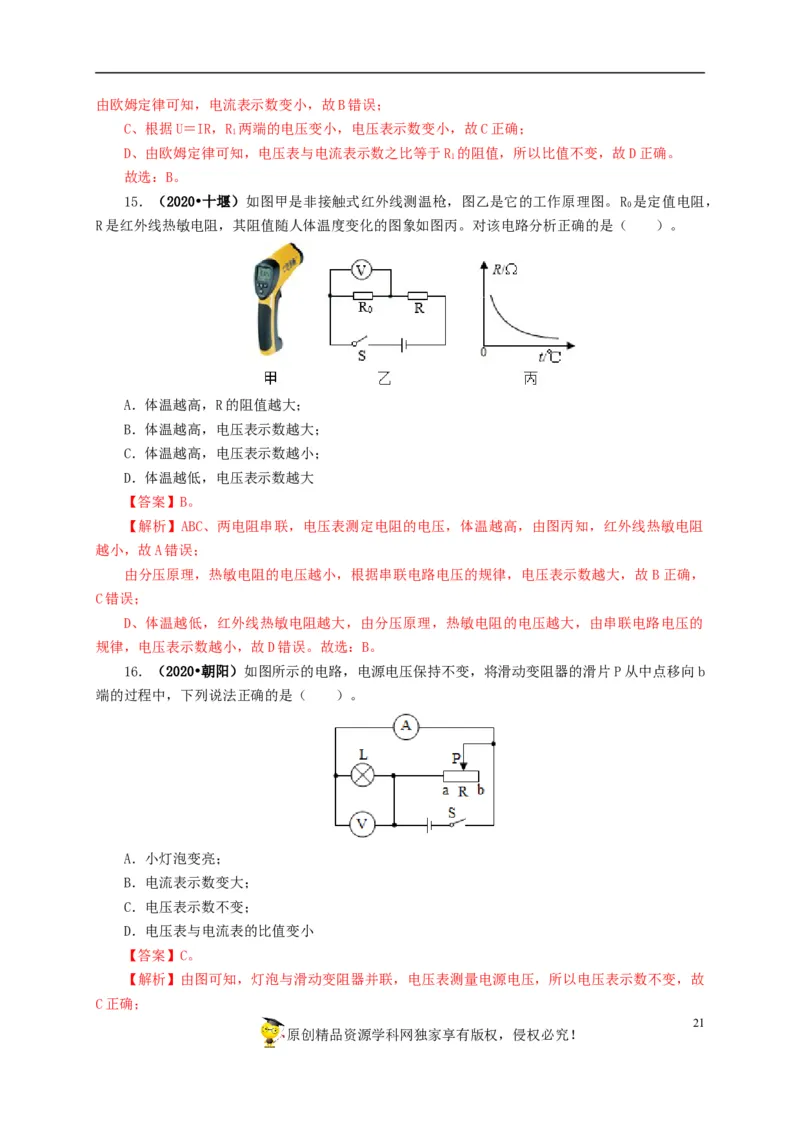

15．（2020•十堰）如图甲是非接触式红外线测温枪，图乙是它的工作原理图。R 是定值电阻，
0
R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙。对该电路分析正确的是（ ）。
A．体温越高，R的阻值越大；
B．体温越高，电压表示数越大；
C．体温越高，电压表示数越小；
D．体温越低，电压表示数越大
【答案】B。
【解析】ABC、两电阻串联，电压表测定电阻的电压，体温越高，由图丙知，红外线热敏电阻
越小，故A错误；
由分压原理，热敏电阻的电压越小，根据串联电路电压的规律，电压表示数越大，故 B正确，
C错误；
D、体温越低，红外线热敏电阻越大，由分压原理，热敏电阻的电压越大，由串联电路电压的
规律，电压表示数越小，故D错误。故选：B。
16．（2020•朝阳）如图所示的电路，电源电压保持不变，将滑动变阻器的滑片P从中点移向b
端的过程中，下列说法正确的是（ ）。
A．小灯泡变亮；
B．电流表示数变大；
C．电压表示数不变；
D．电压表与电流表的比值变小
【答案】C。
【解析】由图可知，灯泡与滑动变阻器并联，电压表测量电源电压，所以电压表示数不变，故
C正确；
21
原创精品资源学科网独家享有版权，侵权必究！灯泡与滑动变阻器并联接入电路中，电流表测量通过灯泡的电流；在并联电路中，各支路互不
影响，所以滑动变阻器滑片移动时对另一条支路无影响，则灯泡的电流不变，即电流表示数不变，
故B错误；
因为灯泡的电压和电流不变，所以灯泡的实际功率不变，亮度不变，故A错误；
由于电压表和电流表的示数都不变，所以电压表与电流表的比值不变，故D错误。故选：C。

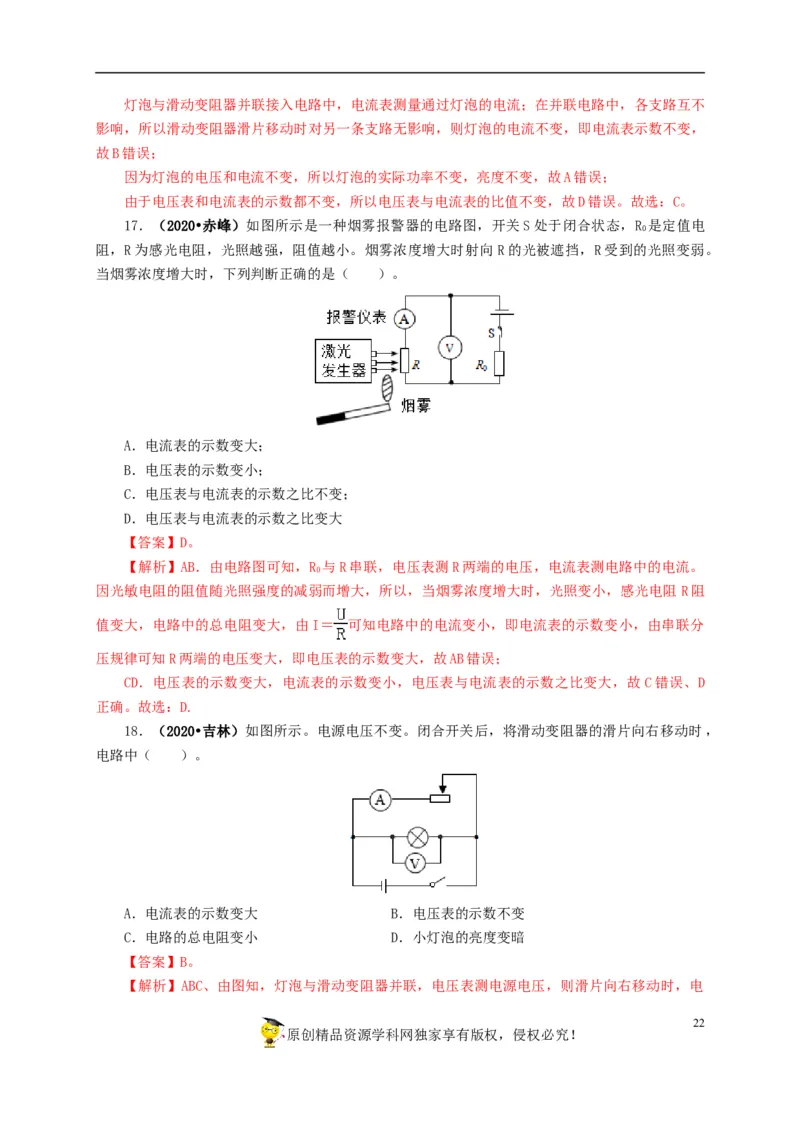

17．（2020•赤峰）如图所示是一种烟雾报警器的电路图，开关S处于闭合状态，R 是定值电
0
阻，R为感光电阻，光照越强，阻值越小。烟雾浓度增大时射向R的光被遮挡，R受到的光照变弱。
当烟雾浓度增大时，下列判断正确的是（ ）。
A．电流表的示数变大；
B．电压表的示数变小；
C．电压表与电流表的示数之比不变；
D．电压表与电流表的示数之比变大
【答案】D。
【解析】AB．由电路图可知，R 与R串联，电压表测R两端的电压，电流表测电路中的电流。
0
因光敏电阻的阻值随光照强度的减弱而增大，所以，当烟雾浓度增大时，光照变小，感光电阻 R阻
值变大，电路中的总电阻变大，由I＝ 可知电路中的电流变小，即电流表的示数变小，由串联分
压规律可知R两端的电压变大，即电压表的示数变大，故AB错误；
CD．电压表的示数变大，电流表的示数变小，电压表与电流表的示数之比变大，故 C错误、D
正确。故选：D.
18．（2020•吉林）如图所示。电源电压不变。闭合开关后，将滑动变阻器的滑片向右移动时，
电路中（ ）。
A．电流表的示数变大 B．电压表的示数不变
C．电路的总电阻变小 D．小灯泡的亮度变暗
【答案】B。
【解析】ABC、由图知，灯泡与滑动变阻器并联，电压表测电源电压，则滑片向右移动时，电
22

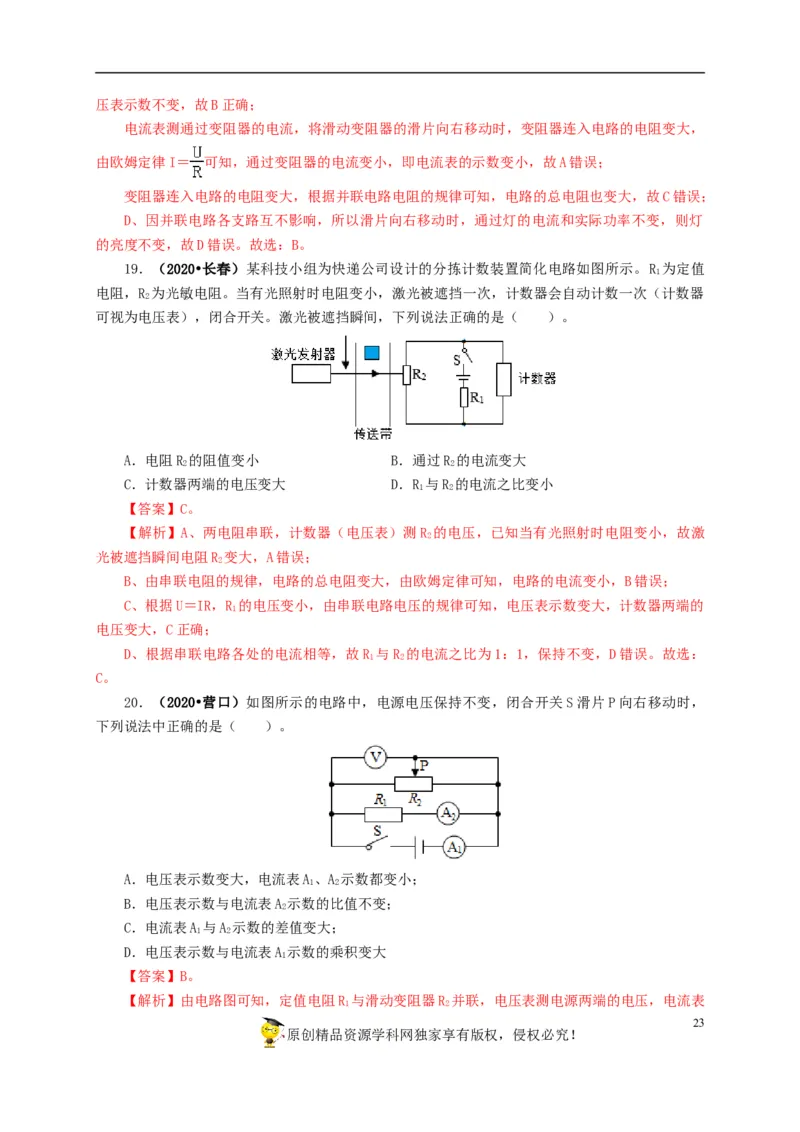

原创精品资源学科网独家享有版权，侵权必究！压表示数不变，故B正确；
电流表测通过变阻器的电流，将滑动变阻器的滑片向右移动时，变阻器连入电路的电阻变大，
由欧姆定律I＝ 可知，通过变阻器的电流变小，即电流表的示数变小，故A错误；
变阻器连入电路的电阻变大，根据并联电路电阻的规律可知，电路的总电阻也变大，故C错误；
D、因并联电路各支路互不影响，所以滑片向右移动时，通过灯的电流和实际功率不变，则灯
的亮度不变，故D错误。故选：B。
19．（2020•长春）某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R 为定值
1
电阻，R 为光敏电阻。当有光照射时电阻变小，激光被遮挡一次，计数器会自动计数一次（计数器
2
可视为电压表），闭合开关。激光被遮挡瞬间，下列说法正确的是（ ）。
A．电阻R 的阻值变小 B．通过R 的电流变大
2 2
C．计数器两端的电压变大 D．R 与R 的电流之比变小
1 2
【答案】C。
【解析】A、两电阻串联，计数器（电压表）测R 的电压，已知当有光照射时电阻变小，故激
2
光被遮挡瞬间电阻R 变大，A错误；
2
B、由串联电阻的规律，电路的总电阻变大，由欧姆定律可知，电路的电流变小，B错误；
C、根据U＝IR，R 的电压变小，由串联电路电压的规律可知，电压表示数变大，计数器两端的
1
电压变大，C正确；
D、根据串联电路各处的电流相等，故R 与R 的电流之比为1：1，保持不变，D错误。故选：
1 2
C。
20．（2020•营口）如图所示的电路中，电源电压保持不变，闭合开关S滑片P向右移动时，
下列说法中正确的是（ ）。
A．电压表示数变大，电流表A、A 示数都变小；
1 2
B．电压表示数与电流表A 示数的比值不变；
2
C．电流表A 与A 示数的差值变大；
1 2
D．电压表示数与电流表A 示数的乘积变大
1
【答案】B。
【解析】由电路图可知，定值电阻R 与滑动变阻器R 并联，电压表测电源两端的电压，电流表
1 2
23

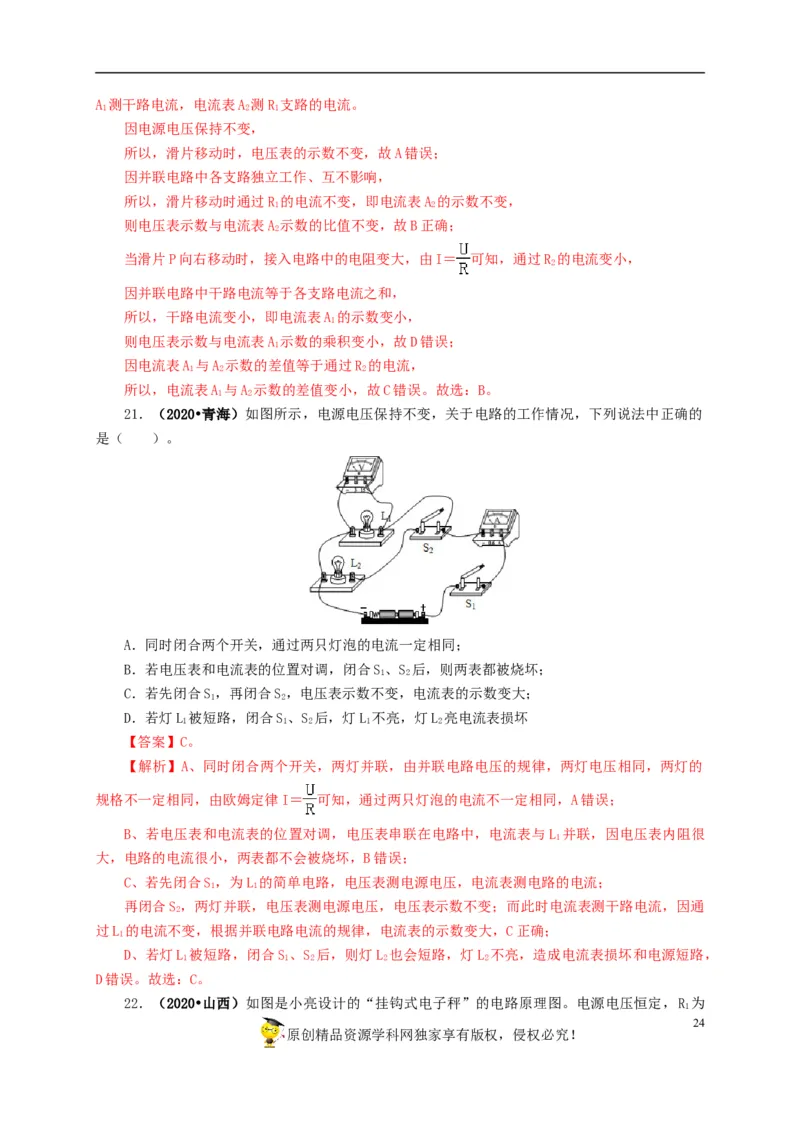

原创精品资源学科网独家享有版权，侵权必究！A 测干路电流，电流表A 测R 支路的电流。
1 2 1
因电源电压保持不变，
所以，滑片移动时，电压表的示数不变，故A错误；
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时通过R 的电流不变，即电流表A 的示数不变，
1 2
则电压表示数与电流表A 示数的比值不变，故B正确；
2
当滑片P向右移动时，接入电路中的电阻变大，由I＝ 可知，通过R 的电流变小，
2
因并联电路中干路电流等于各支路电流之和，
所以，干路电流变小，即电流表A 的示数变小，
1
则电压表示数与电流表A 示数的乘积变小，故D错误；
1
因电流表A 与A 示数的差值等于通过R 的电流，
1 2 2
所以，电流表A 与A 示数的差值变小，故C错误。故选：B。
1 2
21．（2020•青海）如图所示，电源电压保持不变，关于电路的工作情况，下列说法中正确的
是（ ）。
A．同时闭合两个开关，通过两只灯泡的电流一定相同；
B．若电压表和电流表的位置对调，闭合S、S 后，则两表都被烧坏；
1 2
C．若先闭合S，再闭合S，电压表示数不变，电流表的示数变大；
1 2
D．若灯L 被短路，闭合S、S 后，灯L 不亮，灯L 亮电流表损坏
1 1 2 1 2
【答案】C。
【解析】A、同时闭合两个开关，两灯并联，由并联电路电压的规律，两灯电压相同，两灯的
规格不一定相同，由欧姆定律I＝ 可知，通过两只灯泡的电流不一定相同，A错误；
B、若电压表和电流表的位置对调，电压表串联在电路中，电流表与L 并联，因电压表内阻很
1
大，电路的电流很小，两表都不会被烧坏，B错误；
C、若先闭合S，为L 的简单电路，电压表测电源电压，电流表测电路的电流；
1 1
再闭合S ，两灯并联，电压表测电源电压，电压表示数不变；而此时电流表测干路电流，因通
2
过L 的电流不变，根据并联电路电流的规律，电流表的示数变大，C正确；
1
D、若灯L 被短路，闭合S 、S 后，则灯L 也会短路，灯L 不亮，造成电流表损坏和电源短路，
1 1 2 2 2
D错误。故选：C。
22．（2020•山西）如图是小亮设计的“挂钩式电子秤”的电路原理图。电源电压恒定，R 为
1
24

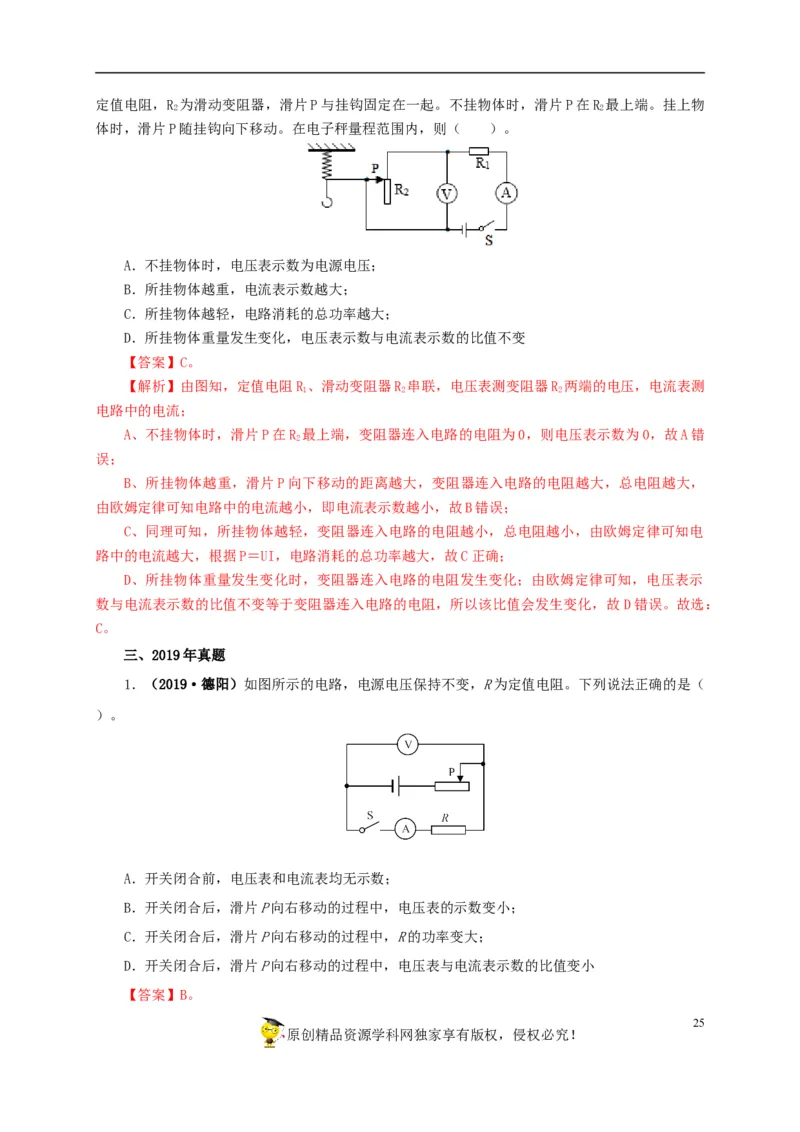

原创精品资源学科网独家享有版权，侵权必究！定值电阻，R 为滑动变阻器，滑片P与挂钩固定在一起。不挂物体时，滑片P在R 最上端。挂上物
2 2
体时，滑片P随挂钩向下移动。在电子秤量程范围内，则（ ）。
A．不挂物体时，电压表示数为电源电压；
B．所挂物体越重，电流表示数越大；
C．所挂物体越轻，电路消耗的总功率越大；
D．所挂物体重量发生变化，电压表示数与电流表示数的比值不变
【答案】C。
【解析】由图知，定值电阻R、滑动变阻器R 串联，电压表测变阻器R 两端的电压，电流表测
1 2 2
电路中的电流；
A、不挂物体时，滑片P在R 最上端，变阻器连入电路的电阻为0，则电压表示数为0，故A错
2
误；
B、所挂物体越重，滑片P向下移动的距离越大，变阻器连入电路的电阻越大，总电阻越大，
由欧姆定律可知电路中的电流越小，即电流表示数越小，故B错误；
C、同理可知，所挂物体越轻，变阻器连入电路的电阻越小，总电阻越小，由欧姆定律可知电
路中的电流越大，根据P＝UI，电路消耗的总功率越大，故C正确；
D、所挂物体重量发生变化时，变阻器连入电路的电阻发生变化；由欧姆定律可知，电压表示
数与电流表示数的比值不变等于变阻器连入电路的电阻，所以该比值会发生变化，故 D错误。故选：
C。
三、2019年真题
1．（2019·德阳）如图所示的电路，电源电压保持不变，R为定值电阻。下列说法正确的是（
）。
A．开关闭合前，电压表和电流表均无示数；
B．开关闭合后，滑片P向右移动的过程中，电压表的示数变小；
C．开关闭合后，滑片P向右移动的过程中，R的功率变大；
D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小
【答案】B。
25

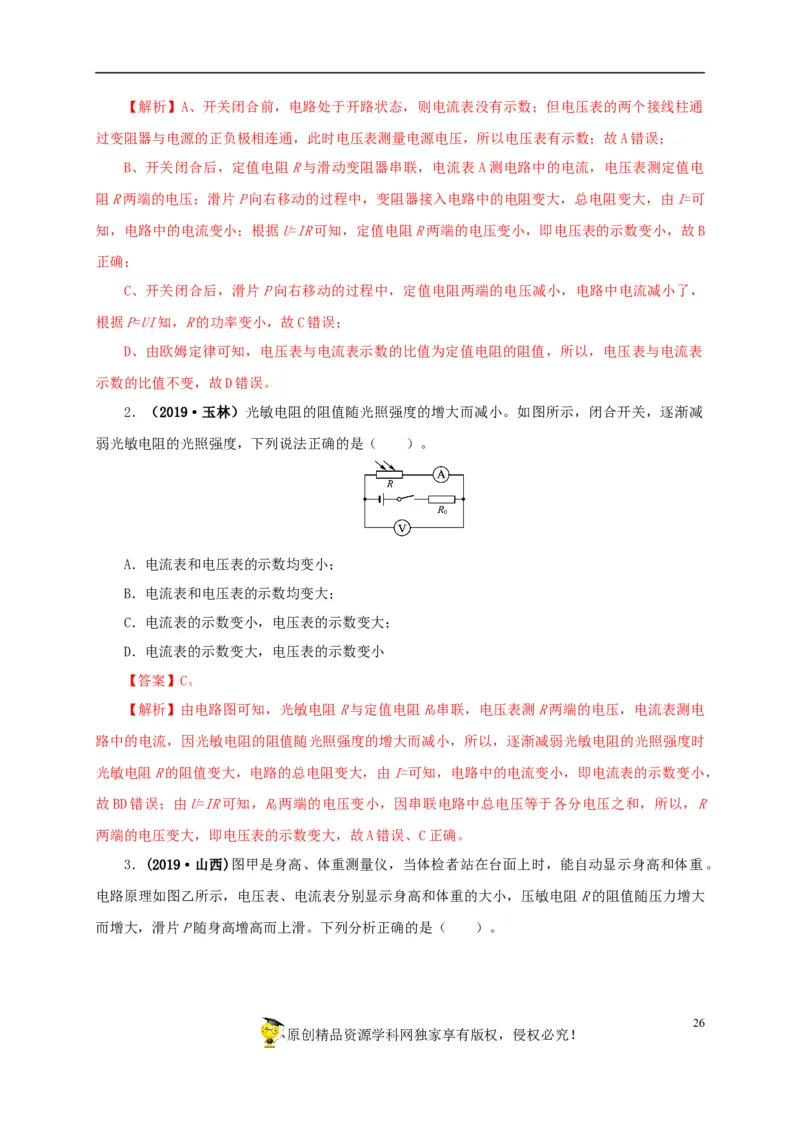

原创精品资源学科网独家享有版权，侵权必究！【解析】A、开关闭合前，电路处于开路状态，则电流表没有示数；但电压表的两个接线柱通
过变阻器与电源的正负极相连通，此时电压表测量电源电压，所以电压表有示数；故A错误；
B、开关闭合后，定值电阻R与滑动变阻器串联，电流表A测电路中的电流，电压表测定值电
阻R两端的电压；滑片P向右移动的过程中，变阻器接入电路中的电阻变大，总电阻变大，由I=可
知，电路中的电流变小；根据U=IR可知，定值电阻R两端的电压变小，即电压表的示数变小，故B
正确；
C、开关闭合后，滑片P向右移动的过程中，定值电阻两端的电压减小，电路中电流减小了，
根据P=UI知，R的功率变小，故C错误；
D、由欧姆定律可知，电压表与电流表示数的比值为定值电阻的阻值，所以，电压表与电流表
示数的比值不变，故D错误。
2．（2019·玉林）光敏电阻的阻值随光照强度的增大而减小。如图所示，闭合开关，逐渐减
弱光敏电阻的光照强度，下列说法正确的是（ ）。
A．电流表和电压表的示数均变小；
B．电流表和电压表的示数均变大；
C．电流表的示数变小，电压表的示数变大；
D．电流表的示数变大，电压表的示数变小
【答案】C。
【解析】由电路图可知，光敏电阻R与定值电阻R串联，电压表测R两端的电压，电流表测电
0
路中的电流，因光敏电阻的阻值随光照强度的增大而减小，所以，逐渐减弱光敏电阻的光照强度时
光敏电阻R的阻值变大，电路的总电阻变大，由I=可知，电路中的电流变小，即电流表的示数变小，
故BD错误；由U=IR可知，R两端的电压变小，因串联电路中总电压等于各分电压之和，所以，R
0
两端的电压变大，即电压表的示数变大，故A错误、C正确。
3．(2019·山西)图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。
电路原理如图乙所示，电压表、电流表分别显示身高和体重的大小，压敏电阻R的阻值随压力增大
而增大，滑片P随身高增高而上滑。下列分析正确的是（ ）。
26

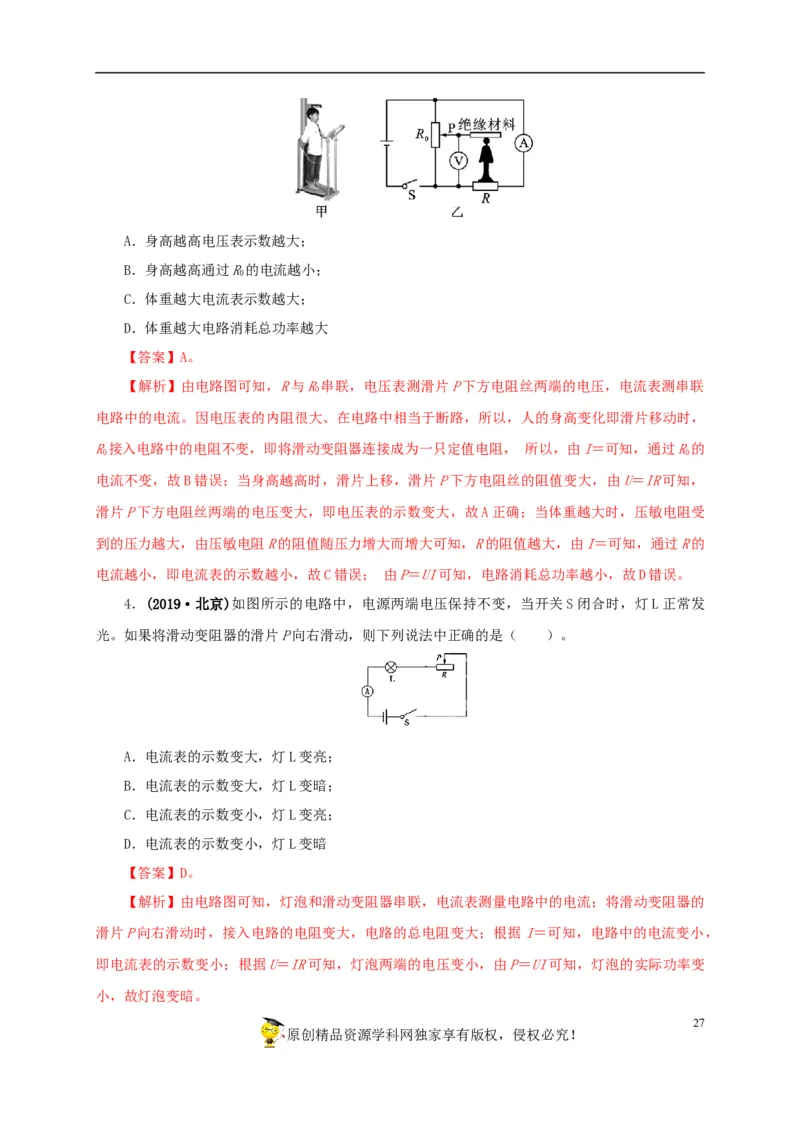

原创精品资源学科网独家享有版权，侵权必究！A．身高越高电压表示数越大；
B．身高越高通过R的电流越小；
0
C．体重越大电流表示数越大；
D．体重越大电路消耗总功率越大
【答案】A。
【解析】由电路图可知，R与R串联，电压表测滑片P下方电阻丝两端的电压，电流表测串联
0
电路中的电流。因电压表的内阻很大、在电路中相当于断路，所以，人的身高变化即滑片移动时，
R接入电路中的电阻不变，即将滑动变阻器连接成为一只定值电阻， 所以，由I＝可知，通过R的
0 0
电流不变，故B错误；当身高越高时，滑片上移，滑片P下方电阻丝的阻值变大，由U＝IR可知，
滑片P下方电阻丝两端的电压变大，即电压表的示数变大，故A正确；当体重越大时，压敏电阻受
到的压力越大，由压敏电阻R的阻值随压力增大而增大可知，R的阻值越大，由I＝可知，通过R的
电流越小，即电流表的示数越小，故C错误； 由P＝UI可知，电路消耗总功率越小，故D错误。
4．(2019·北京)如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发
光。如果将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（ ）。
A．电流表的示数变大，灯L变亮；
B．电流表的示数变大，灯L变暗；
C．电流表的示数变小，灯L变亮；
D．电流表的示数变小，灯L变暗
【答案】D。
【解析】由电路图可知，灯泡和滑动变阻器串联，电流表测量电路中的电流；将滑动变阻器的
滑片P向右滑动时，接入电路的电阻变大，电路的总电阻变大；根据 I＝可知，电路中的电流变小，
即电流表的示数变小；根据U＝IR可知，灯泡两端的电压变小，由P＝UI可知，灯泡的实际功率变
小，故灯泡变暗。
27

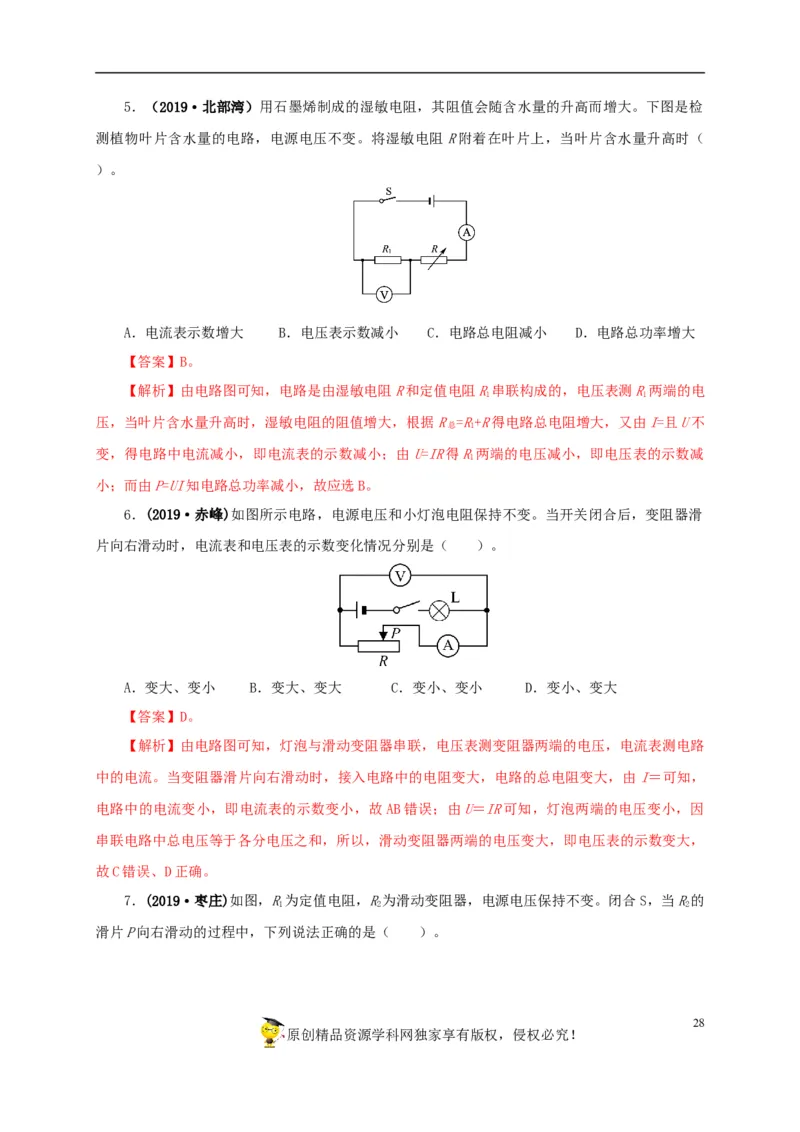

原创精品资源学科网独家享有版权，侵权必究！5．（2019·北部湾）用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。下图是检
测植物叶片含水量的电路，电源电压不变。将湿敏电阻R附着在叶片上，当叶片含水量升高时（
）。
A．电流表示数增大 B．电压表示数减小 C．电路总电阻减小 D．电路总功率增大
【答案】B。
【解析】由电路图可知，电路是由湿敏电阻R和定值电阻R串联构成的，电压表测R两端的电
1 1
压，当叶片含水量升高时，湿敏电阻的阻值增大，根据R =R+R得电路总电阻增大，又由I=且U不
总 1
变，得电路中电流减小，即电流表的示数减小；由U=IR得R两端的电压减小，即电压表的示数减
1
小；而由P=UI知电路总功率减小，故应选B。
6．(2019·赤峰)如图所示电路，电源电压和小灯泡电阻保持不变。当开关闭合后，变阻器滑
片向右滑动时，电流表和电压表的示数变化情况分别是（ ）。
A．变大、变小 B．变大、变大 C．变小、变小 D．变小、变大
【答案】D。
【解析】由电路图可知，灯泡与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路
中的电流。当变阻器滑片向右滑动时，接入电路中的电阻变大，电路的总电阻变大，由I＝可知，
电路中的电流变小，即电流表的示数变小，故 AB错误；由U＝IR可知，灯泡两端的电压变小，因
串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变大，即电压表的示数变大，
故C错误、D正确。
7．(2019·枣庄)如图，R为定值电阻，R为滑动变阻器，电源电压保持不变。闭合S，当R的
1 2 2
滑片P向右滑动的过程中，下列说法正确的是（ ）。
28

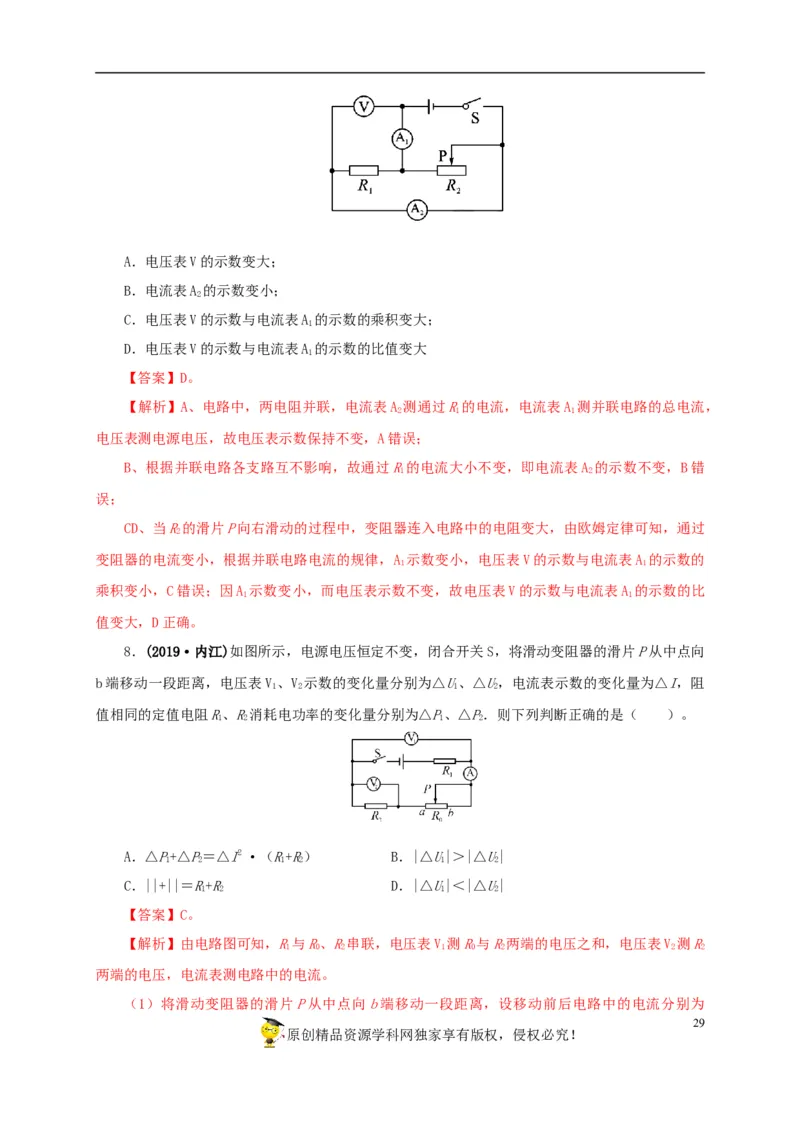

原创精品资源学科网独家享有版权，侵权必究！A．电压表V的示数变大；
B．电流表A 的示数变小；
2
C．电压表V的示数与电流表A 的示数的乘积变大；
1
D．电压表V的示数与电流表A 的示数的比值变大
1
【答案】D。
【解析】A、电路中，两电阻并联，电流表A 测通过R的电流，电流表A 测并联电路的总电流，
2 1 1
电压表测电源电压，故电压表示数保持不变，A错误；
B、根据并联电路各支路互不影响，故通过R的电流大小不变，即电流表A 的示数不变，B错
1 2
误；
CD、当R的滑片P向右滑动的过程中，变阻器连入电路中的电阻变大，由欧姆定律可知，通过
2
变阻器的电流变小，根据并联电路电流的规律，A 示数变小，电压表V的示数与电流表A 的示数的
1 1
乘积变小，C错误；因A 示数变小，而电压表示数不变，故电压表V的示数与电流表A 的示数的比
1 1
值变大，D正确。
8．(2019·内江)如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向
b端移动一段距离，电压表V 、V 示数的变化量分别为△U、△U，电流表示数的变化量为△I，阻
1 2 1 2
值相同的定值电阻R、R消耗电功率的变化量分别为△P、△P．则下列判断正确的是（ ）。
1 2 1 2
A．△P+△P＝△I2 ·（R+R） B．|△U|＞|△U|
1 2 1 2 1 2
C．||+||＝R+R D．|△U|＜|△U|
1 2 1 2
【答案】C。
【解析】由电路图可知，R与R、R串联，电压表V 测R与R两端的电压之和，电压表V 测R
1 0 2 1 0 2 2 2
两端的电压，电流表测电路中的电流。
（1）将滑动变阻器的滑片P从中点向b端移动一段距离，设移动前后电路中的电流分别为
29

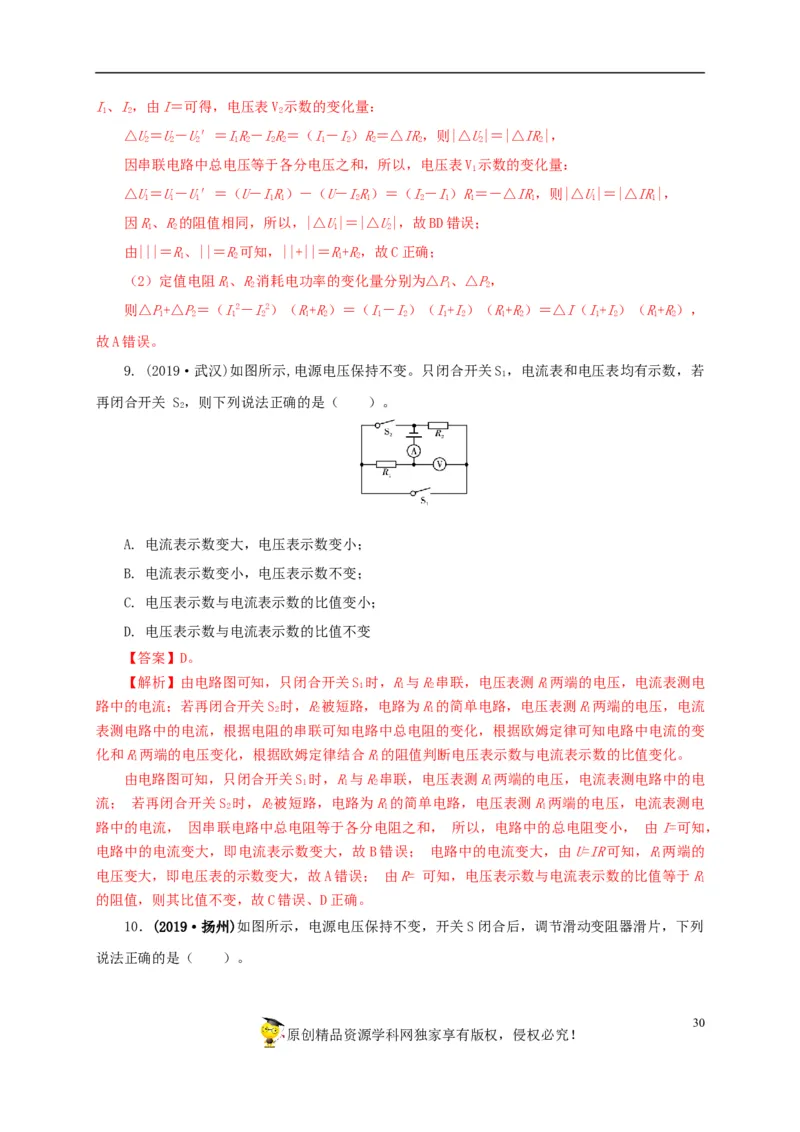

原创精品资源学科网独家享有版权，侵权必究！I、I，由I＝可得，电压表V 示数的变化量：
1 2 2
△U＝U－U′＝IR－IR＝（I－I）R＝△IR，则|△U|＝|△IR|，
2 2 2 1 2 2 2 1 2 2 2 2 2
因串联电路中总电压等于各分电压之和，所以，电压表V 示数的变化量：
1
△U＝U－U′＝（U－IR）－（U－IR）＝（I－I）R＝－△IR，则|△U|＝|△IR|，
1 1 1 1 1 2 1 2 1 1 1 1 1
因R、R的阻值相同，所以，|△U|＝|△U|，故BD错误；
1 2 1 2
由|||＝R、||＝R可知，||+||＝R+R，故C正确；
1 2 1 2
（2）定值电阻R、R消耗电功率的变化量分别为△P、△P，
1 2 1 2
则△P+△P＝（I2－I2）（R+R）＝（I－I）（I+I）（R+R）＝△I（I+I）（R+R），
1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2
故A错误。
9. (2019·武汉)如图所示,电源电压保持不变。只闭合开关S ，电流表和电压表均有示数，若
1
再闭合开关 S，则下列说法正确的是（ ）。
2
A. 电流表示数变大，电压表示数变小；
B. 电流表示数变小，电压表示数不变；
C. 电压表示数与电流表示数的比值变小；
D. 电压表示数与电流表示数的比值不变
【答案】D。
【解析】由电路图可知，只闭合开关S 时，R与R串联，电压表测R两端的电压，电流表测电
1 1 2 1
路中的电流；若再闭合开关S 时，R被短路，电路为R的简单电路，电压表测R两端的电压，电流
2 2 1 1
表测电路中的电流，根据电阻的串联可知电路中总电阻的变化，根据欧姆定律可知电路中电流的变
化和R两端的电压变化，根据欧姆定律结合R的阻值判断电压表示数与电流表示数的比值变化。
1 1
由电路图可知，只闭合开关S 时，R与R串联，电压表测R两端的电压，电流表测电路中的电
1 1 2 1
流； 若再闭合开关S 时，R被短路，电路为R的简单电路，电压表测R两端的电压，电流表测电
2 2 1 1
路中的电流， 因串联电路中总电阻等于各分电阻之和， 所以，电路中的总电阻变小， 由I=可知，
电路中的电流变大，即电流表示数变大，故B错误； 电路中的电流变大，由U=IR可知，R两端的
1
电压变大，即电压表的示数变大，故A错误； 由R= 可知，电压表示数与电流表示数的比值等于R
1
的阻值，则其比值不变，故C错误、D正确。
10．(2019·扬州)如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列
说法正确的是（ ）。
30

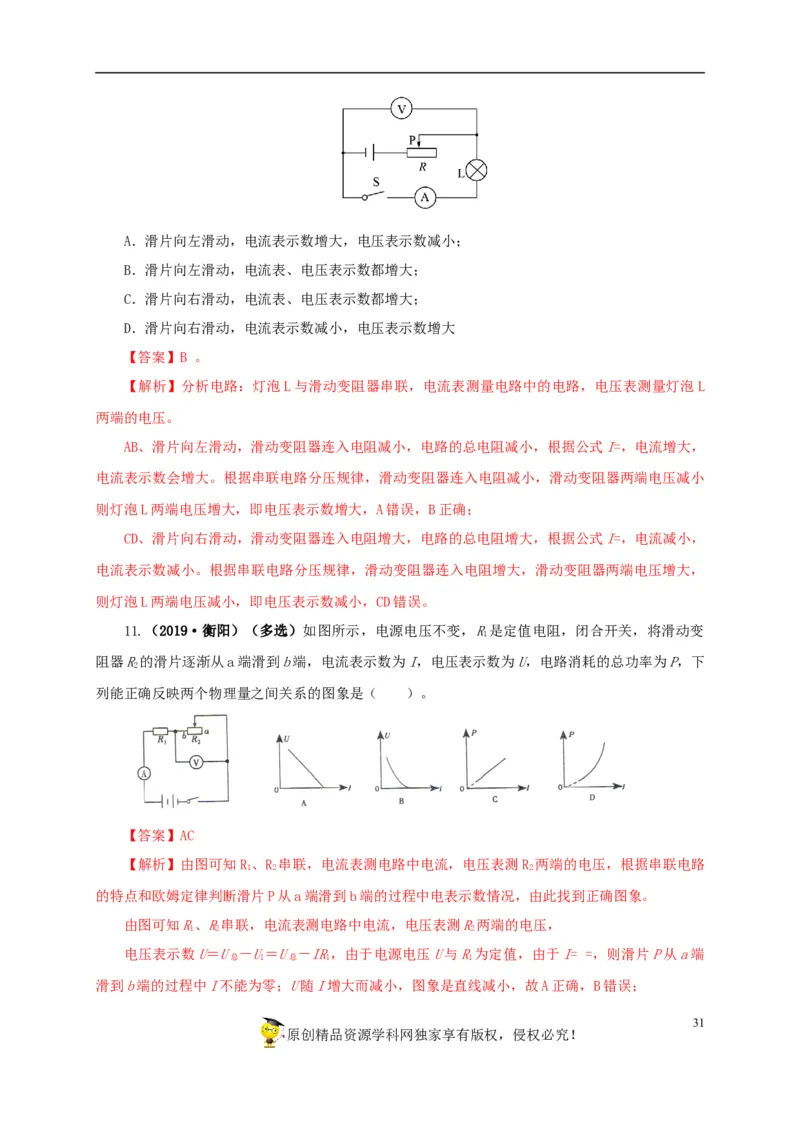

原创精品资源学科网独家享有版权，侵权必究！A．滑片向左滑动，电流表示数增大，电压表示数减小；
B．滑片向左滑动，电流表、电压表示数都增大；
C．滑片向右滑动，电流表、电压表示数都增大；
D．滑片向右滑动，电流表示数减小，电压表示数增大
【答案】B 。
【解析】分析电路：灯泡L与滑动变阻器串联，电流表测量电路中的电路，电压表测量灯泡L
两端的电压。
AB、滑片向左滑动，滑动变阻器连入电阻减小，电路的总电阻减小，根据公式I=，电流增大，
电流表示数会增大。根据串联电路分压规律，滑动变阻器连入电阻减小，滑动变阻器两端电压减小
则灯泡L两端电压增大，即电压表示数增大，A错误，B正确；
CD、滑片向右滑动，滑动变阻器连入电阻增大，电路的总电阻增大，根据公式I=，电流减小，
电流表示数减小。根据串联电路分压规律，滑动变阻器连入电阻增大，滑动变阻器两端电压增大，
则灯泡L两端电压减小，即电压表示数减小，CD错误。
11.（2019·衡阳）（多选）如图所示，电源电压不变，R是定值电阻，闭合开关，将滑动变
1
阻器R的滑片逐渐从a端滑到b端，电流表示数为I，电压表示数为U，电路消耗的总功率为P，下
2
列能正确反映两个物理量之间关系的图象是（ ）。
【答案】AC
【解析】由图可知R 、R 串联，电流表测电路中电流，电压表测R 两端的电压，根据串联电路
1 2 2
的特点和欧姆定律判断滑片P从a端滑到b端的过程中电表示数情况，由此找到正确图象。
由图可知R、R串联，电流表测电路中电流，电压表测R两端的电压，
1 2 2
电压表示数U＝U －U＝U －IR，由于电源电压U与R为定值，由于I= =，则滑片P从a端
总 1 总 1 1
滑到b端的过程中I不能为零；U随I增大而减小，图象是直线减小，故A正确，B错误；
31
原创精品资源学科网独家享有版权，侵权必究！总功率P＝U I，由于电源电压U为定值，则P随I增大而增大，由于I= =，则滑片P从a端
总
滑到b端的过程中I不能为零；故C正确，D错误。

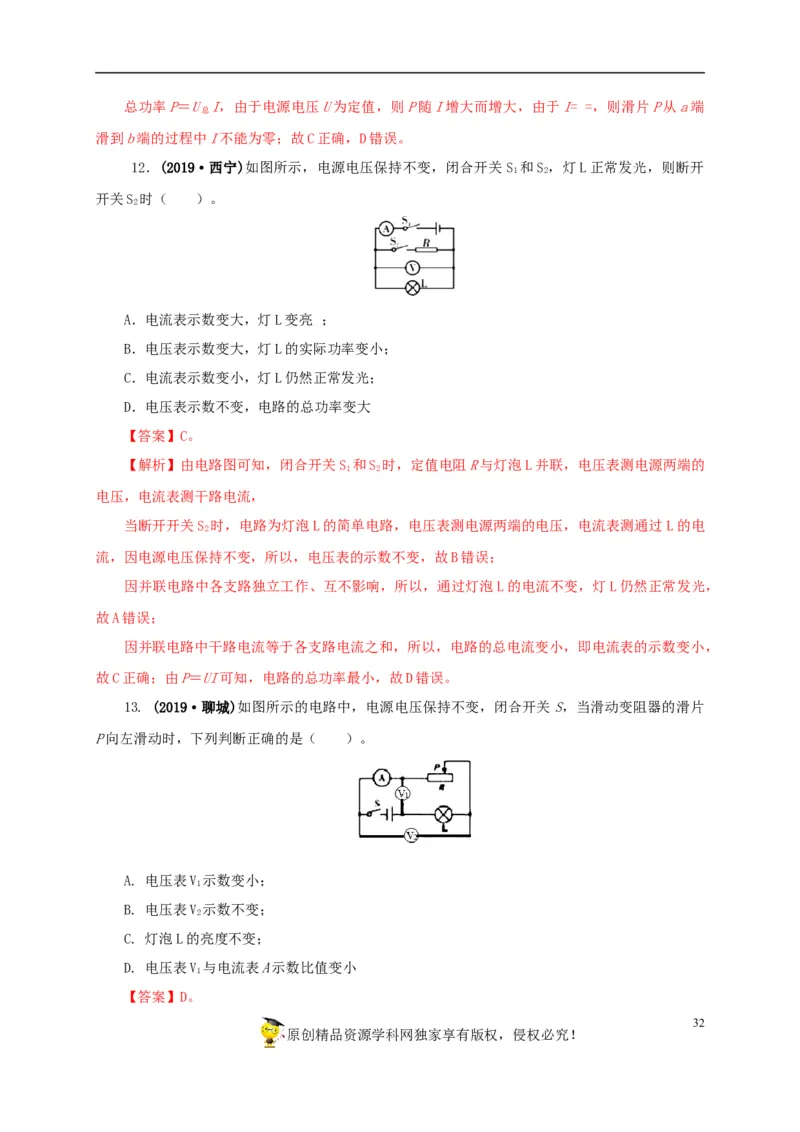

12．(2019·西宁)如图所示，电源电压保持不变，闭合开关 S 和S ，灯L正常发光，则断开
1 2
开关S 时（ ）。
2
A．电流表示数变大，灯L变亮 ；
B．电压表示数变大，灯L的实际功率变小；
C．电流表示数变小，灯L仍然正常发光；
D．电压表示数不变，电路的总功率变大
【答案】C。
【解析】由电路图可知，闭合开关S 和S 时，定值电阻R与灯泡L并联，电压表测电源两端的
1 2
电压，电流表测干路电流，
当断开开关S 时，电路为灯泡L的简单电路，电压表测电源两端的电压，电流表测通过 L的电
2
流，因电源电压保持不变，所以，电压表的示数不变，故B错误；
因并联电路中各支路独立工作、互不影响，所以，通过灯泡L的电流不变，灯L仍然正常发光，
故A错误；
因并联电路中干路电流等于各支路电流之和，所以，电路的总电流变小，即电流表的示数变小，
故C正确；由P＝UI可知，电路的总功率最小，故D错误。
13. (2019·聊城)如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片
P向左滑动时，下列判断正确的是（ ）。
A. 电压表V 示数变小；
1
B. 电压表V 示数不变；
2
C. 灯泡L的亮度不变；
D. 电压表V 与电流表A示数比值变小
1
【答案】D。
32

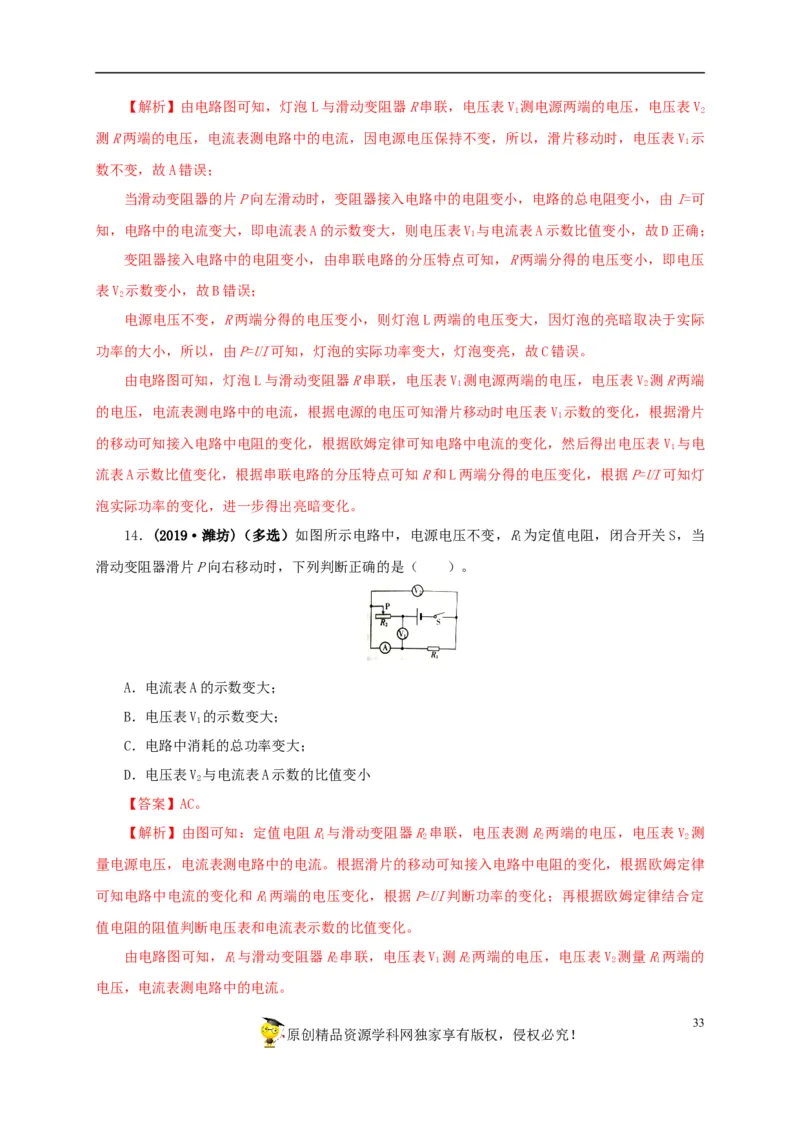

原创精品资源学科网独家享有版权，侵权必究！【解析】由电路图可知，灯泡L与滑动变阻器R串联，电压表V 测电源两端的电压，电压表V
1 2
测R两端的电压，电流表测电路中的电流，因电源电压保持不变，所以，滑片移动时，电压表V 示
1
数不变，故A错误；
当滑动变阻器的片P向左滑动时，变阻器接入电路中的电阻变小，电路的总电阻变小，由I=可
知，电路中的电流变大，即电流表A的示数变大，则电压表V 与电流表A示数比值变小，故D正确；
1
变阻器接入电路中的电阻变小，由串联电路的分压特点可知，R两端分得的电压变小，即电压
表V 示数变小，故B错误；
2
电源电压不变，R两端分得的电压变小，则灯泡L两端的电压变大，因灯泡的亮暗取决于实际
功率的大小，所以，由P=UI可知，灯泡的实际功率变大，灯泡变亮，故C错误。
由电路图可知，灯泡L与滑动变阻器R串联，电压表V 测电源两端的电压，电压表V 测R两端
1 2
的电压，电流表测电路中的电流，根据电源的电压可知滑片移动时电压表V 示数的变化，根据滑片
1
的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，然后得出电压表 V 与电
1
流表A示数比值变化，根据串联电路的分压特点可知R和L两端分得的电压变化，根据P=UI可知灯
泡实际功率的变化，进一步得出亮暗变化。
14．(2019·潍坊)（多选）如图所示电路中，电源电压不变，R为定值电阻，闭合开关S，当
1
滑动变阻器滑片P向右移动时，下列判断正确的是（ ）。
A．电流表A的示数变大；
B．电压表V 的示数变大；
1
C．电路中消耗的总功率变大；
D．电压表V 与电流表A示数的比值变小
2
【答案】AC。
【解析】由图可知：定值电阻R与滑动变阻器R串联，电压表测R两端的电压，电压表V 测
1 2 2 2
量电源电压，电流表测电路中的电流。根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律
可知电路中电流的变化和R两端的电压变化，根据P=UI判断功率的变化；再根据欧姆定律结合定
1
值电阻的阻值判断电压表和电流表示数的比值变化。
由电路图可知，R与滑动变阻器R串联，电压表V 测R两端的电压，电压表V 测量R两端的
1 2 1 2 2 1
电压，电流表测电路中的电流。
33

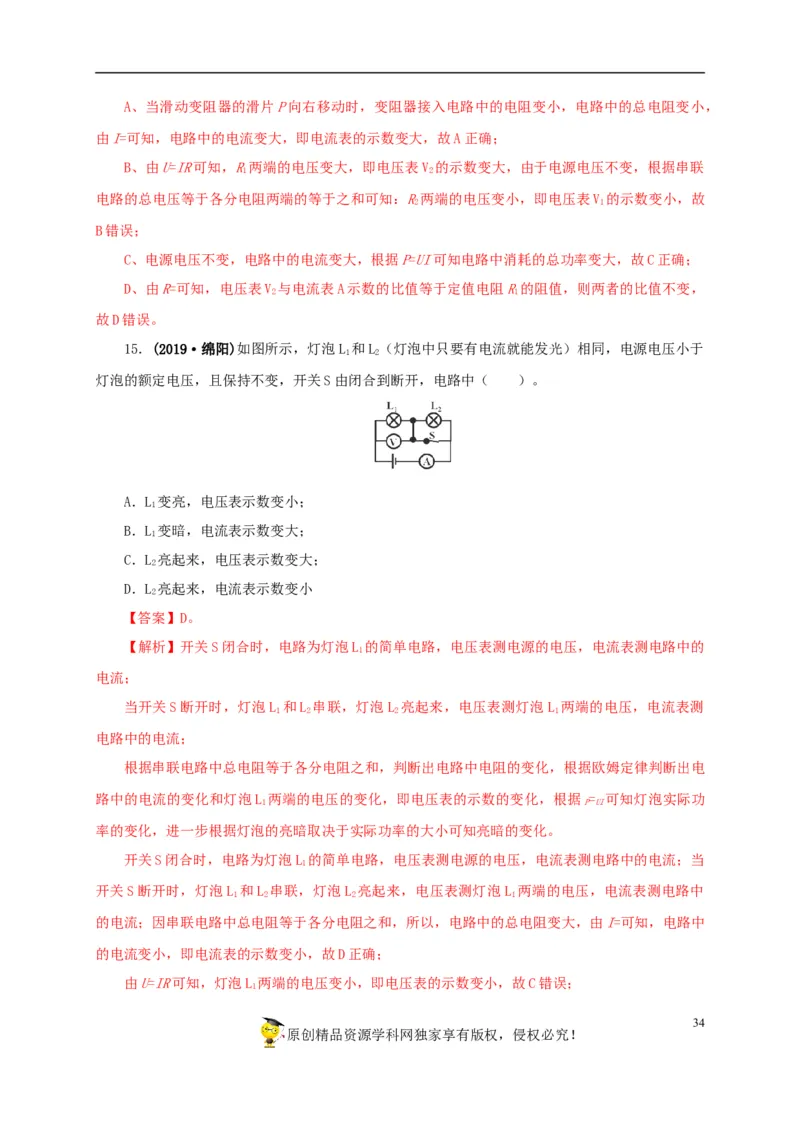

原创精品资源学科网独家享有版权，侵权必究！A、当滑动变阻器的滑片P向右移动时，变阻器接入电路中的电阻变小，电路中的总电阻变小，
由I=可知，电路中的电流变大，即电流表的示数变大，故A正确；
B、由U=IR可知，R两端的电压变大，即电压表V 的示数变大，由于电源电压不变，根据串联
1 2
电路的总电压等于各分电阻两端的等于之和可知：R两端的电压变小，即电压表V 的示数变小，故
2 1
B错误；
C、电源电压不变，电路中的电流变大，根据P=UI可知电路中消耗的总功率变大，故C正确；
D、由R=可知，电压表V 与电流表A示数的比值等于定值电阻R的阻值，则两者的比值不变，
2 1
故D错误。
15．(2019·绵阳)如图所示，灯泡L 和L（灯泡中只要有电流就能发光）相同，电源电压小于
1 2
灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中（ ）。
A．L 变亮，电压表示数变小；
1
B．L 变暗，电流表示数变大；
1
C．L 亮起来，电压表示数变大；
2
D．L 亮起来，电流表示数变小
2
【答案】D。
【解析】开关S闭合时，电路为灯泡L 的简单电路，电压表测电源的电压，电流表测电路中的
1
电流；
当开关S断开时，灯泡L 和L 串联，灯泡L 亮起来，电压表测灯泡L 两端的电压，电流表测
1 2 2 1
电路中的电流；
根据串联电路中总电阻等于各分电阻之和，判断出电路中电阻的变化，根据欧姆定律判断出电
路中的电流的变化和灯泡L 两端的电压的变化，即电压表的示数的变化，根据 = 可知灯泡实际功
1 P UI
率的变化，进一步根据灯泡的亮暗取决于实际功率的大小可知亮暗的变化。
开关S闭合时，电路为灯泡L 的简单电路，电压表测电源的电压，电流表测电路中的电流；当
1
开关S断开时，灯泡L 和L 串联，灯泡L 亮起来，电压表测灯泡L 两端的电压，电流表测电路中
1 2 2 1
的电流；因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变大，由I=可知，电路中
的电流变小，即电流表的示数变小，故D正确；
由U=IR可知，灯泡L 两端的电压变小，即电压表的示数变小，故C错误；
1
34
原创精品资源学科网独家享有版权，侵权必究！因P=UI，且灯泡的亮暗取决于实际功率的大小，所以，灯泡L 的实际功率变小，灯泡L 变暗，
1 1
故A、B错误。

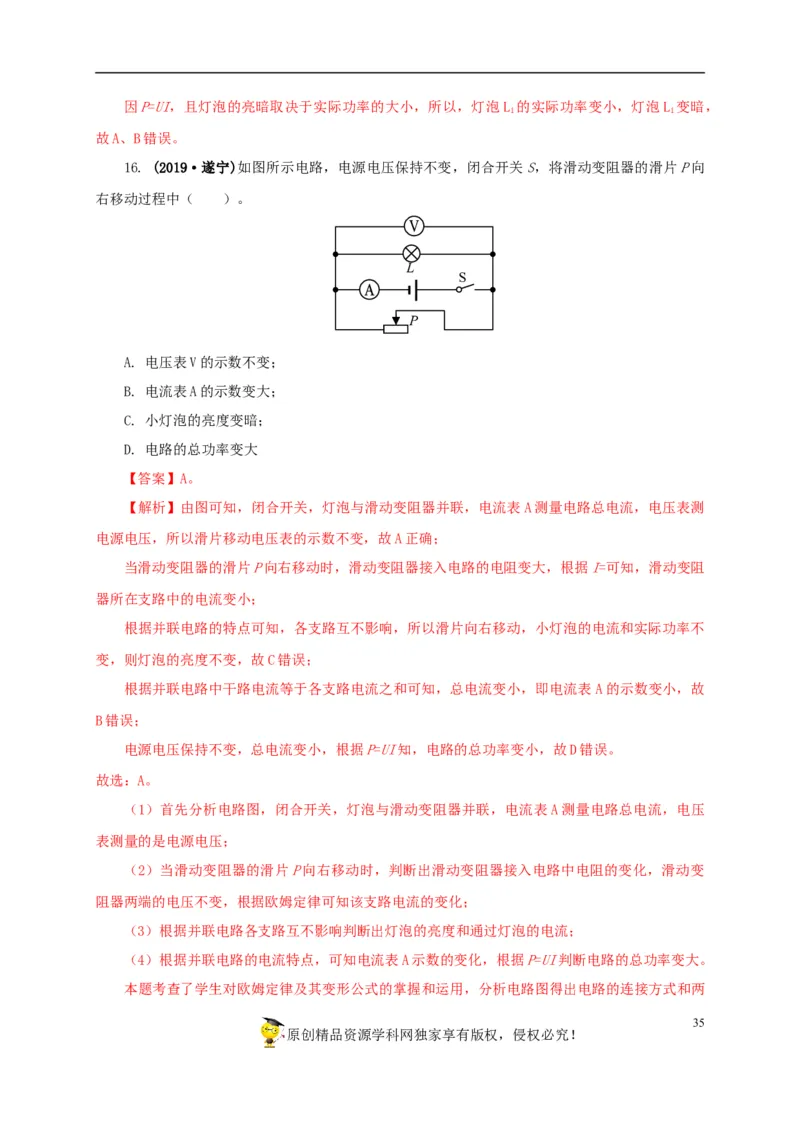

16. (2019·遂宁)如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向
右移动过程中（ ）。
L
S
P
A. 电压表V的示数不变；
B. 电流表A的示数变大；
C. 小灯泡的亮度变暗；
D. 电路的总功率变大
【答案】A。
【解析】由图可知，闭合开关，灯泡与滑动变阻器并联，电流表 A测量电路总电流，电压表测
电源电压，所以滑片移动电压表的示数不变，故A正确；
当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据I=可知，滑动变阻
器所在支路中的电流变小；
根据并联电路的特点可知，各支路互不影响，所以滑片向右移动，小灯泡的电流和实际功率不
变，则灯泡的亮度不变，故C错误；
根据并联电路中干路电流等于各支路电流之和可知，总电流变小，即电流表 A的示数变小，故
B错误；
电源电压保持不变，总电流变小，根据P=UI知，电路的总功率变小，故D错误。
故选：A。
（1）首先分析电路图，闭合开关，灯泡与滑动变阻器并联，电流表A测量电路总电流，电压
表测量的是电源电压；
（2）当滑动变阻器的滑片P向右移动时，判断出滑动变阻器接入电路中电阻的变化，滑动变
阻器两端的电压不变，根据欧姆定律可知该支路电流的变化；
（3）根据并联电路各支路互不影响判断出灯泡的亮度和通过灯泡的电流；
（4）根据并联电路的电流特点，可知电流表A示数的变化，根据P=UI判断电路的总功率变大。
本题考查了学生对欧姆定律及其变形公式的掌握和运用，分析电路图得出电路的连接方式和两
35
原创精品资源学科网独家享有版权，侵权必究！个表的测量对象是本题的突破口，灵活运用并联特点和欧姆定律是关键。

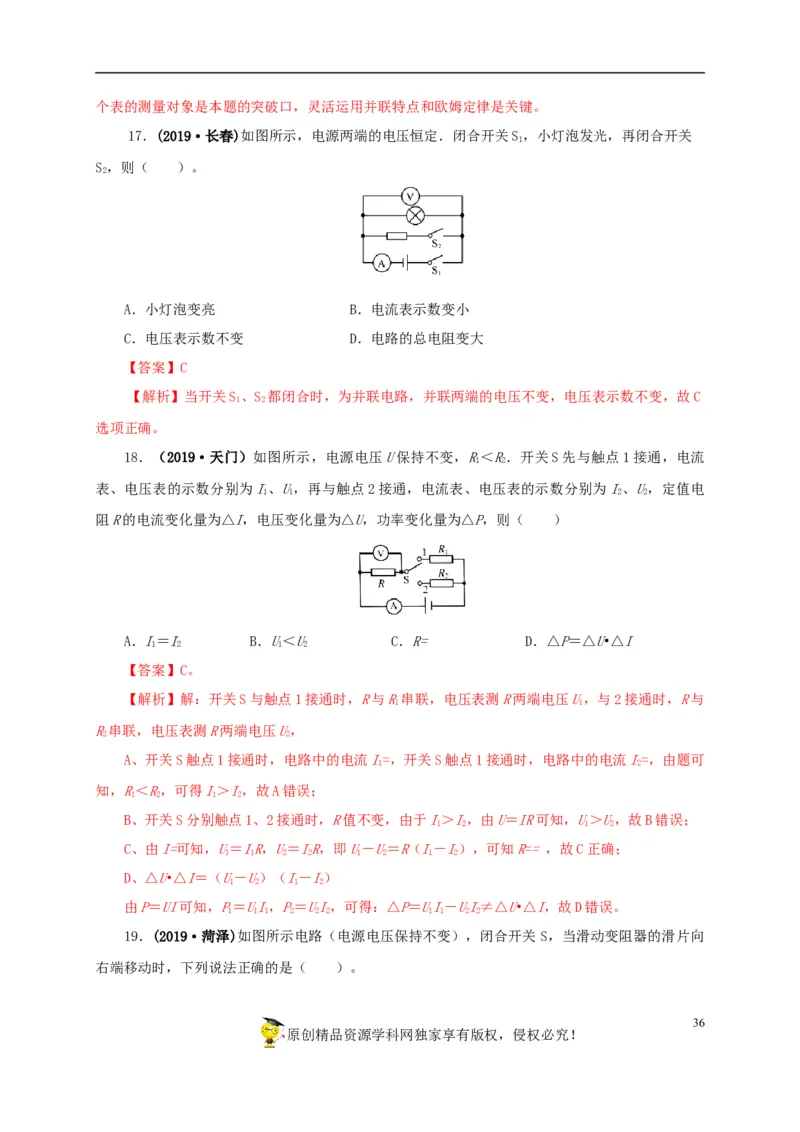

17．(2019·长春)如图所示，电源两端的电压恒定．闭合开关S，小灯泡发光，再闭合开关
1
S，则（ ）。
2
A．小灯泡变亮 B．电流表示数变小
C．电压表示数不变 D．电路的总电阻变大
【答案】C
【解析】当开关S、S 都闭合时，为并联电路，并联两端的电压不变，电压表示数不变，故C
1 2
选项正确。
18．（2019·天门）如图所示，电源电压U保持不变，R＜R．开关S先与触点1接通，电流
1 2
表、电压表的示数分别为I、U，再与触点2接通，电流表、电压表的示数分别为I、U，定值电
1 1 2 2
阻R的电流变化量为△I，电压变化量为△U，功率变化量为△P，则（ ）
A．I＝I B．U＜U C．R= D．△P＝△U•△I
1 2 1 2
【答案】C。
【解析】解：开关S与触点1接通时，R与R串联，电压表测R两端电压U，与2接通时，R与
1 1
R串联，电压表测R两端电压U，
2 2
A、开关S触点1接通时，电路中的电流I=，开关S触点1接通时，电路中的电流I=，由题可
1 2
知，R＜R，可得I＞I，故A错误；
1 2 1 2
B、开关S分别触点1、2接通时，R值不变，由于I＞I，由U＝IR可知，U＞U，故B错误；
1 2 1 2
C、由I=可知，U＝IR，U＝IR，即U－U＝R（I－I），可知R== ，故C正确；
1 1 2 2 1 2 1 2
D、△U•△I＝（U－U）（I－I）
1 2 1 2
由P＝UI可知，P＝UI，P＝UI，可得：△P＝UI－UI≠△U•△I，故D错误。
1 1 1 2 2 2 1 1 2 2
19．(2019·菏泽)如图所示电路（电源电压保持不变），闭合开关 S，当滑动变阻器的滑片向
右端移动时，下列说法正确的是（ ）。
36

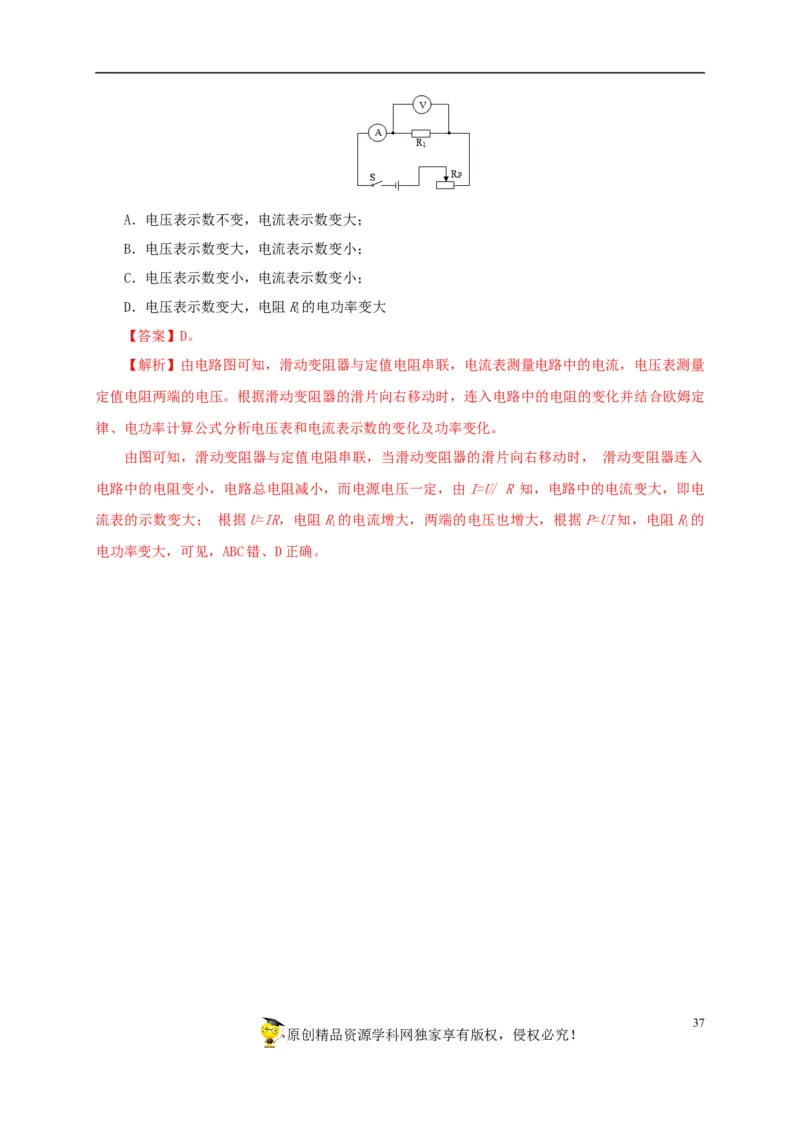

原创精品资源学科网独家享有版权，侵权必究！A．电压表示数不变，电流表示数变大；
B．电压表示数变大，电流表示数变小；
C．电压表示数变小，电流表示数变小；
D．电压表示数变大，电阻R的电功率变大
1
【答案】D。
【解析】由电路图可知，滑动变阻器与定值电阻串联，电流表测量电路中的电流，电压表测量
定值电阻两端的电压。根据滑动变阻器的滑片向右移动时，连入电路中的电阻的变化并结合欧姆定
律、电功率计算公式分析电压表和电流表示数的变化及功率变化。
由图可知，滑动变阻器与定值电阻串联，当滑动变阻器的滑片向右移动时， 滑动变阻器连入
电路中的电阻变小，电路总电阻减小，而电源电压一定，由I=U/ R 知，电路中的电流变大，即电
流表的示数变大； 根据U=IR，电阻R的电流增大，两端的电压也增大，根据P=UI知，电阻R的
1 1
电功率变大，可见，ABC错、D正确。
37
原创精品资源学科网独家享有版权，侵权必究！38
原创精品资源学科网独家享有版权，侵权必究！
