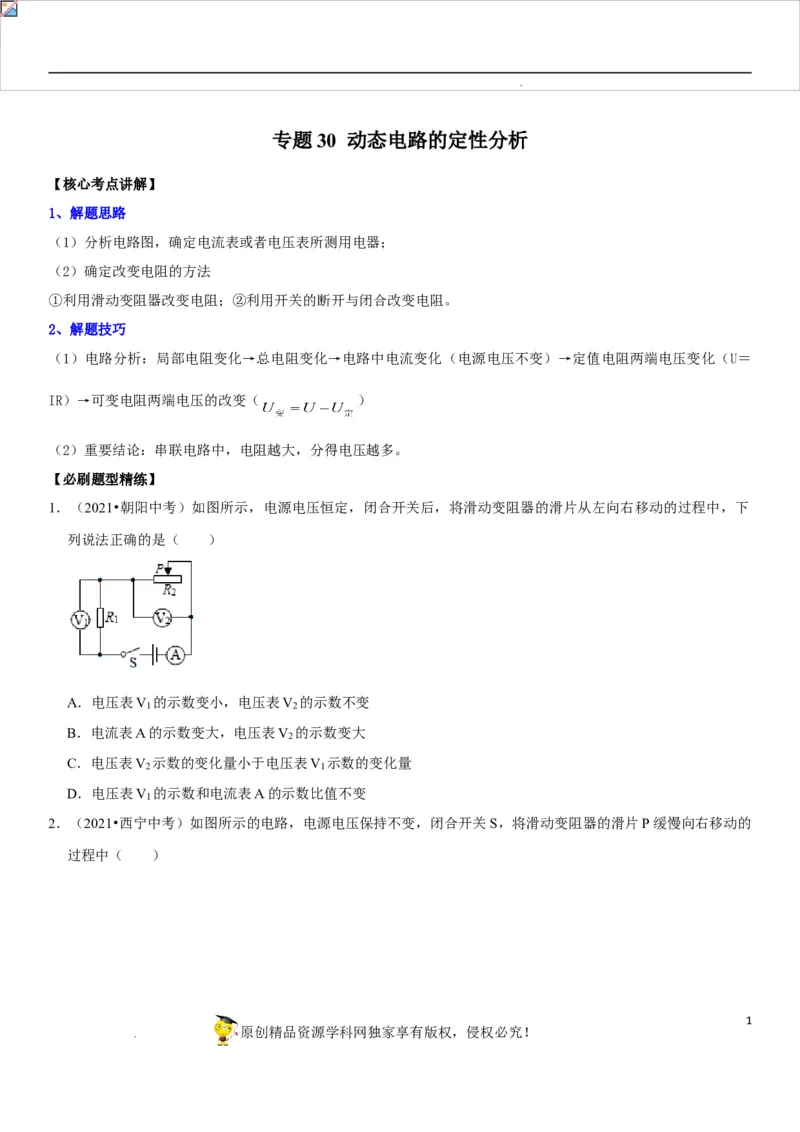

专题30 动态电路的定性分析
【核心考点讲解】
1、解题思路
（1）分析电路图，确定电流表或者电压表所测用电器；
（2）确定改变电阻的方法
①利用滑动变阻器改变电阻；②利用开关的断开与闭合改变电阻。
2、解题技巧
（1）电路分析：局部电阻变化→总电阻变化→电路中电流变化（电源电压不变）→定值电阻两端电压变化（U＝
IR）→可变电阻两端电压的改变（ ）
（2）重要结论：串联电路中，电阻越大，分得电压越多。
【必刷题型精练】

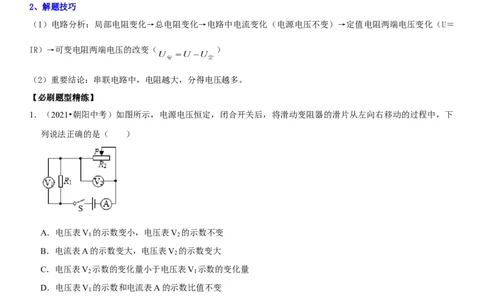

1．（2021•朝阳中考）如图所示，电源电压恒定，闭合开关后，将滑动变阻器的滑片从左向右移动的过程中，下
列说法正确的是（ ）
A．电压表V 的示数变小，电压表V 的示数不变
1 2
B．电流表A的示数变大，电压表V 的示数变大
2
C．电压表V 示数的变化量小于电压表V 示数的变化量
2 1
D．电压表V 的示数和电流表A的示数比值不变
1
2．（2021•西宁中考）如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P缓慢向右移动的
过程中（ ）
1
原创精品资源学科网独家享有版权，侵权必究！

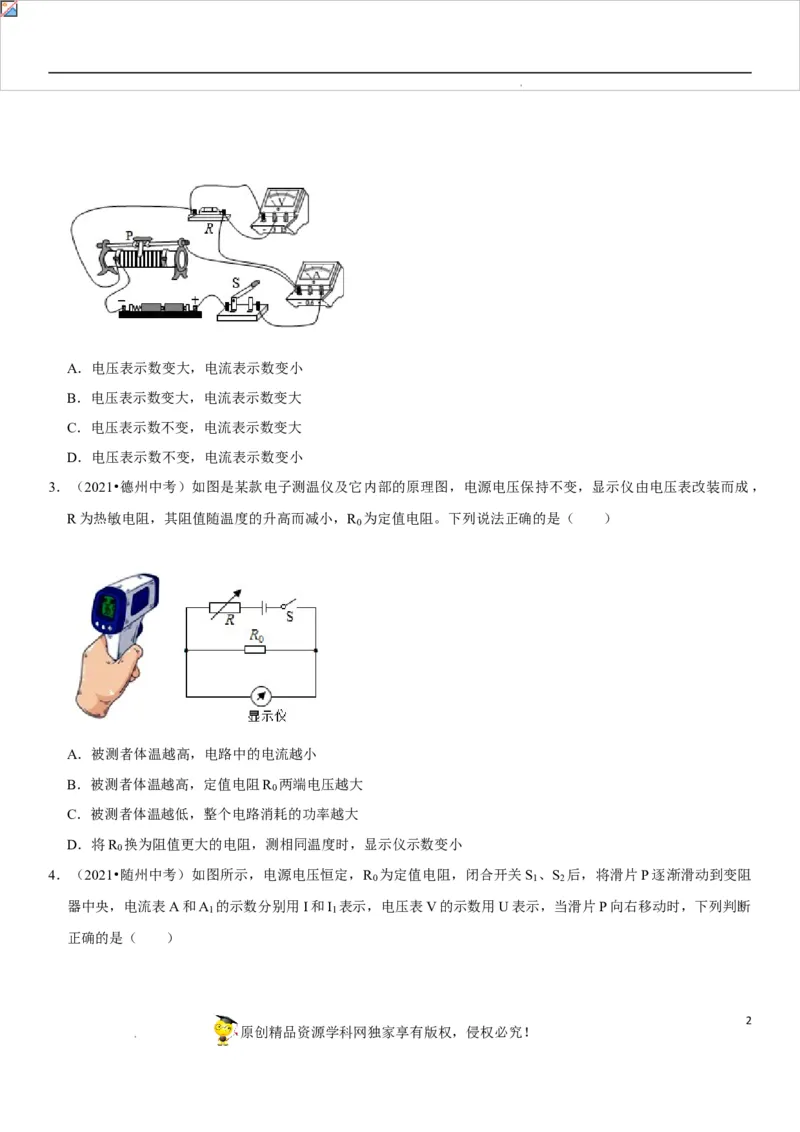

学科网（北京）股份有限公司A．电压表示数变大，电流表示数变小
B．电压表示数变大，电流表示数变大
C．电压表示数不变，电流表示数变大
D．电压表示数不变，电流表示数变小

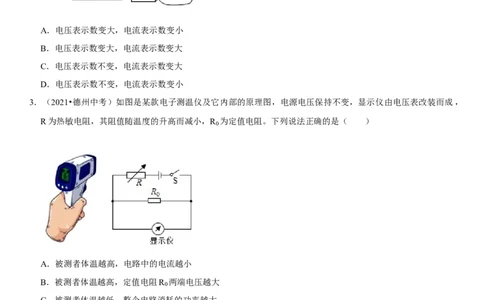

3．（2021•德州中考）如图是某款电子测温仪及它内部的原理图，电源电压保持不变，显示仪由电压表改装而成，
R为热敏电阻，其阻值随温度的升高而减小，R 为定值电阻。下列说法正确的是（ ）
0
A．被测者体温越高，电路中的电流越小
B．被测者体温越高，定值电阻R 两端电压越大
0
C．被测者体温越低，整个电路消耗的功率越大
D．将R 换为阻值更大的电阻，测相同温度时，显示仪示数变小
0
4．（2021•随州中考）如图所示，电源电压恒定，R 为定值电阻，闭合开关S 、S 后，将滑片P逐渐滑动到变阻
0 1 2
器中央，电流表A和A 的示数分别用I和I 表示，电压表V的示数用U表示，当滑片P向右移动时，下列判断
1 1
正确的是（ ）
2
原创精品资源学科网独家享有版权，侵权必究！

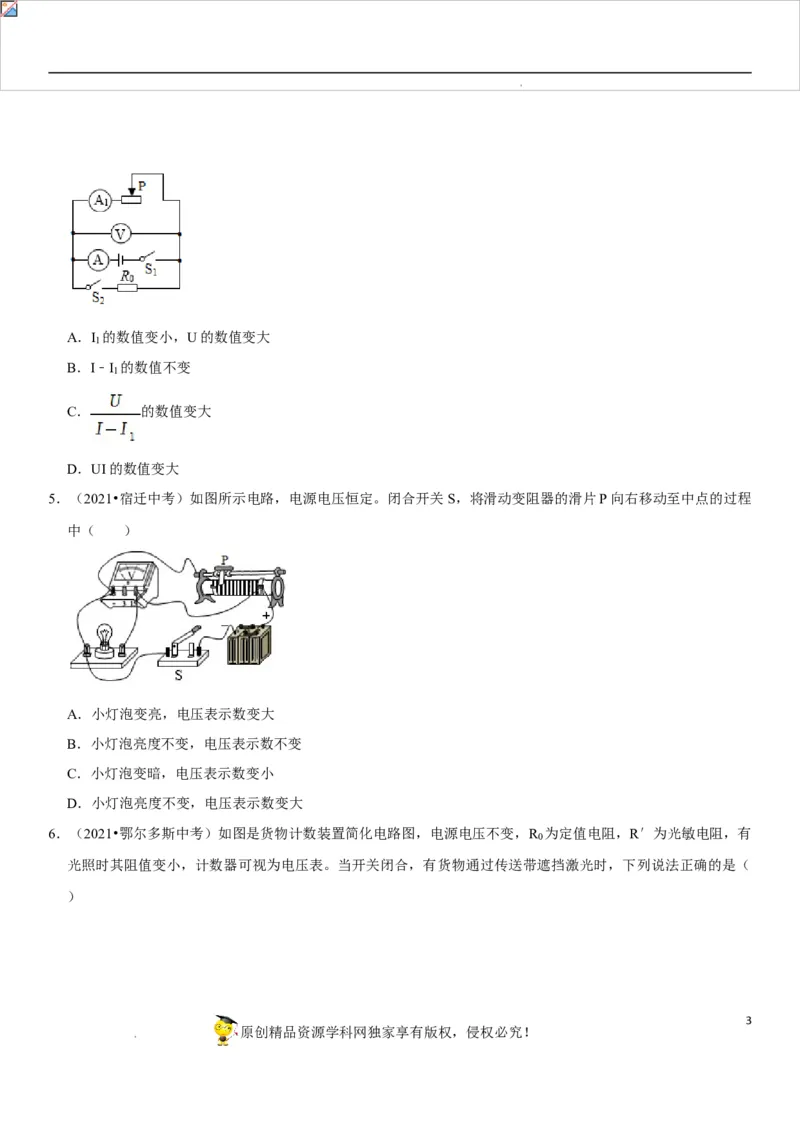

学科网（北京）股份有限公司A．I 的数值变小，U的数值变大
1
B．I﹣I 的数值不变
1
C． 的数值变大
D．UI的数值变大
5．（2021•宿迁中考）如图所示电路，电源电压恒定。闭合开关S，将滑动变阻器的滑片P向右移动至中点的过程
中（ ）
A．小灯泡变亮，电压表示数变大
B．小灯泡亮度不变，电压表示数不变
C．小灯泡变暗，电压表示数变小
D．小灯泡亮度不变，电压表示数变大
6．（2021•鄂尔多斯中考）如图是货物计数装置简化电路图，电源电压不变，R 为定值电阻，R′为光敏电阻，有
0
光照时其阻值变小，计数器可视为电压表。当开关闭合，有货物通过传送带遮挡激光时，下列说法正确的是（
）
3
原创精品资源学科网独家享有版权，侵权必究！

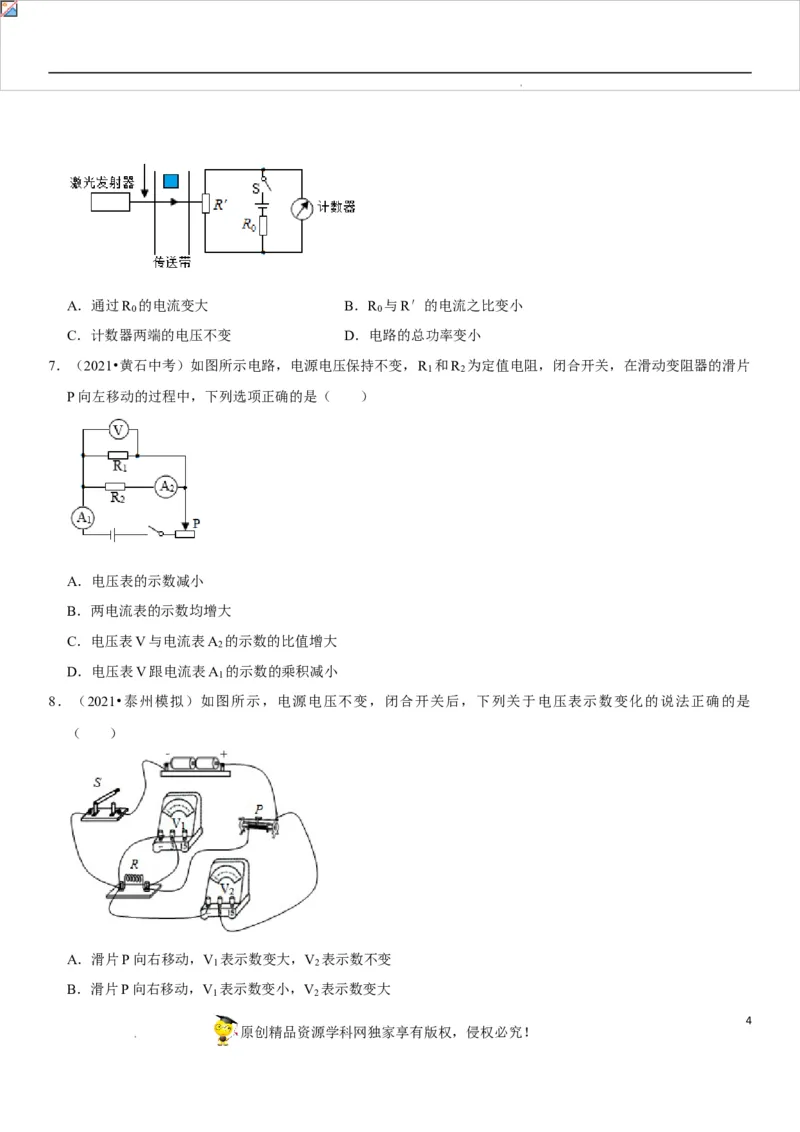

学科网（北京）股份有限公司A．通过R 的电流变大 B．R 与R′的电流之比变小
0 0
C．计数器两端的电压不变 D．电路的总功率变小
7．（2021•黄石中考）如图所示电路，电源电压保持不变，R 和R 为定值电阻，闭合开关，在滑动变阻器的滑片
1 2
P向左移动的过程中，下列选项正确的是（ ）
A．电压表的示数减小
B．两电流表的示数均增大
C．电压表V与电流表A 的示数的比值增大
2
D．电压表V跟电流表A 的示数的乘积减小
1
8．（2021•泰州模拟）如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法正确的是
（ ）
A．滑片P向右移动，V 表示数变大，V 表示数不变
1 2
B．滑片P向右移动，V 表示数变小，V 表示数变大
1 2
4
原创精品资源学科网独家享有版权，侵权必究！

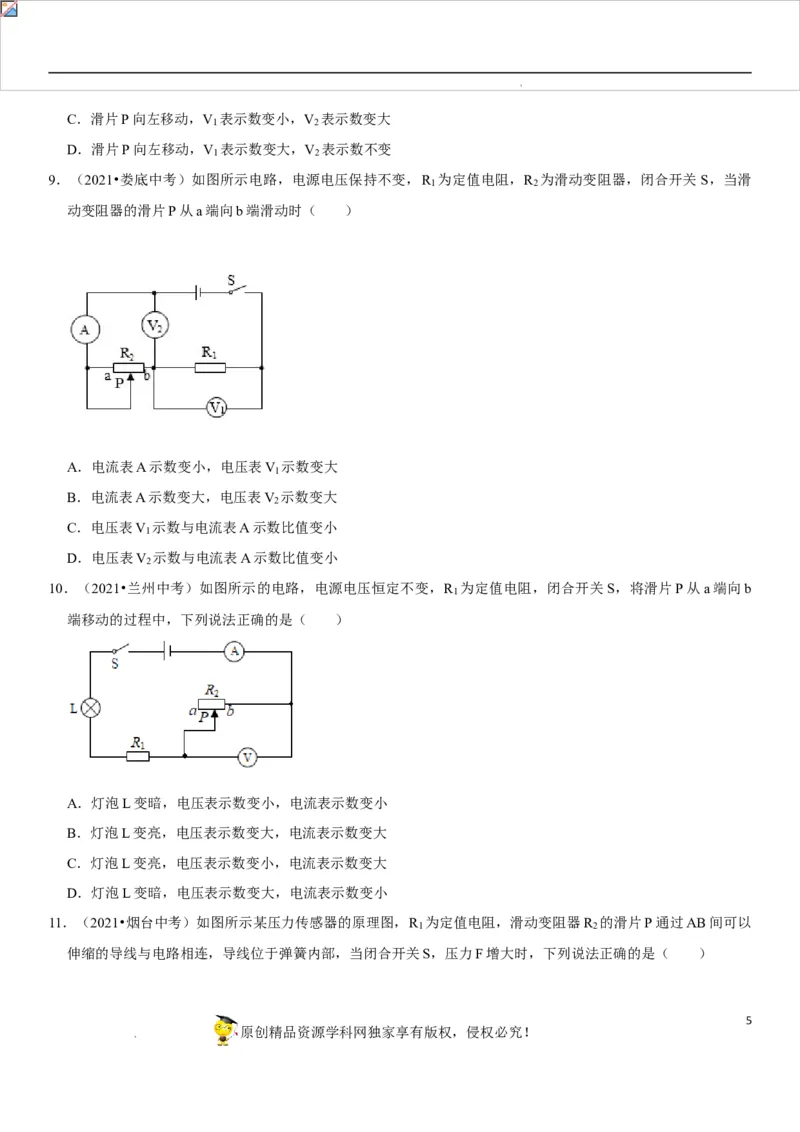

学科网（北京）股份有限公司C．滑片P向左移动，V 表示数变小，V 表示数变大
1 2
D．滑片P向左移动，V 表示数变大，V 表示数不变
1 2
9．（2021•娄底中考）如图所示电路，电源电压保持不变，R 为定值电阻，R 为滑动变阻器，闭合开关S，当滑
1 2
动变阻器的滑片P从a端向b端滑动时（ ）
A．电流表A示数变小，电压表V 示数变大
1
B．电流表A示数变大，电压表V 示数变大
2
C．电压表V 示数与电流表A示数比值变小
1
D．电压表V 示数与电流表A示数比值变小
2
10．（2021•兰州中考）如图所示的电路，电源电压恒定不变，R 为定值电阻，闭合开关S，将滑片P从a端向b
1
端移动的过程中，下列说法正确的是（ ）
A．灯泡L变暗，电压表示数变小，电流表示数变小
B．灯泡L变亮，电压表示数变大，电流表示数变大
C．灯泡L变亮，电压表示数变小，电流表示数变大
D．灯泡L变暗，电压表示数变大，电流表示数变小
11．（2021•烟台中考）如图所示某压力传感器的原理图，R 为定值电阻，滑动变阻器R 的滑片P通过AB间可以
1 2
伸缩的导线与电路相连，导线位于弹簧内部，当闭合开关S，压力F增大时，下列说法正确的是（ ）
5
原创精品资源学科网独家享有版权，侵权必究！

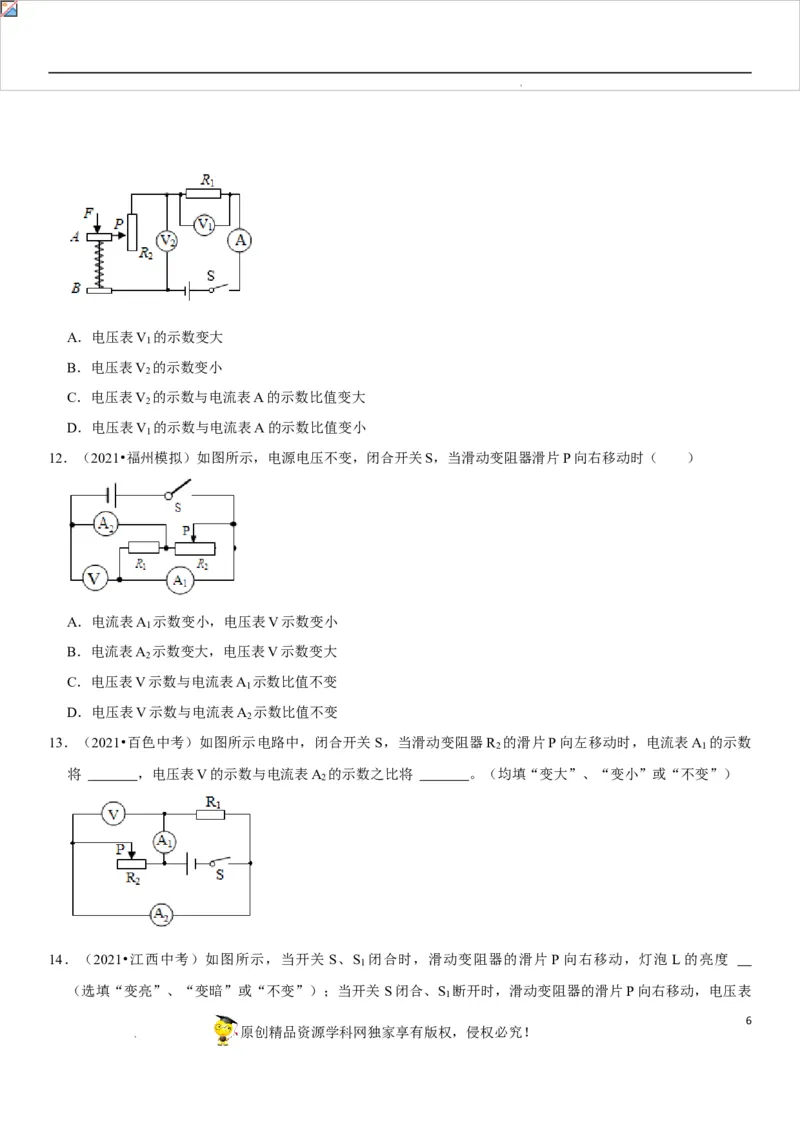

学科网（北京）股份有限公司A．电压表V 的示数变大
1
B．电压表V 的示数变小
2
C．电压表V 的示数与电流表A的示数比值变大
2
D．电压表V 的示数与电流表A的示数比值变小
1
12．（2021•福州模拟）如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（ ）
A．电流表A 示数变小，电压表V示数变小
1
B．电流表A 示数变大，电压表V示数变大
2
C．电压表V示数与电流表A 示数比值不变
1
D．电压表V示数与电流表A 示数比值不变
2
13．（2021•百色中考）如图所示电路中，闭合开关S，当滑动变阻器R 的滑片P向左移动时，电流表A 的示数
2 1
将 ，电压表V的示数与电流表A 的示数之比将 。（均填“变大”、“变小”或“不变”）
2
14．（2021•江西中考）如图所示，当开关 S、S 闭合时，滑动变阻器的滑片 P向右移动，灯泡L的亮度
1
（选填“变亮”、“变暗”或“不变”）；当开关 S闭合、S 断开时，滑动变阻器的滑片P向右移动，电压表
1
6
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司V的示数 （选填“变大”、“变小”或“不变”）。

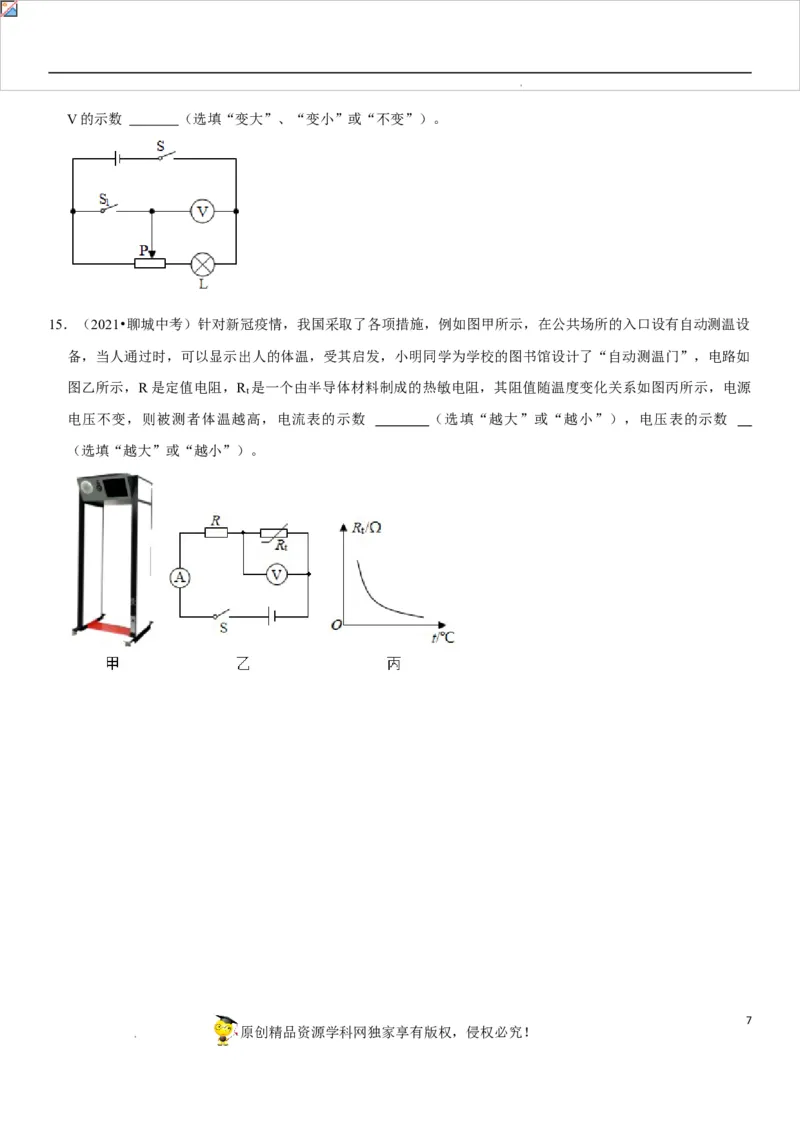

15．（2021•聊城中考）针对新冠疫情，我国采取了各项措施，例如图甲所示，在公共场所的入口设有自动测温设
