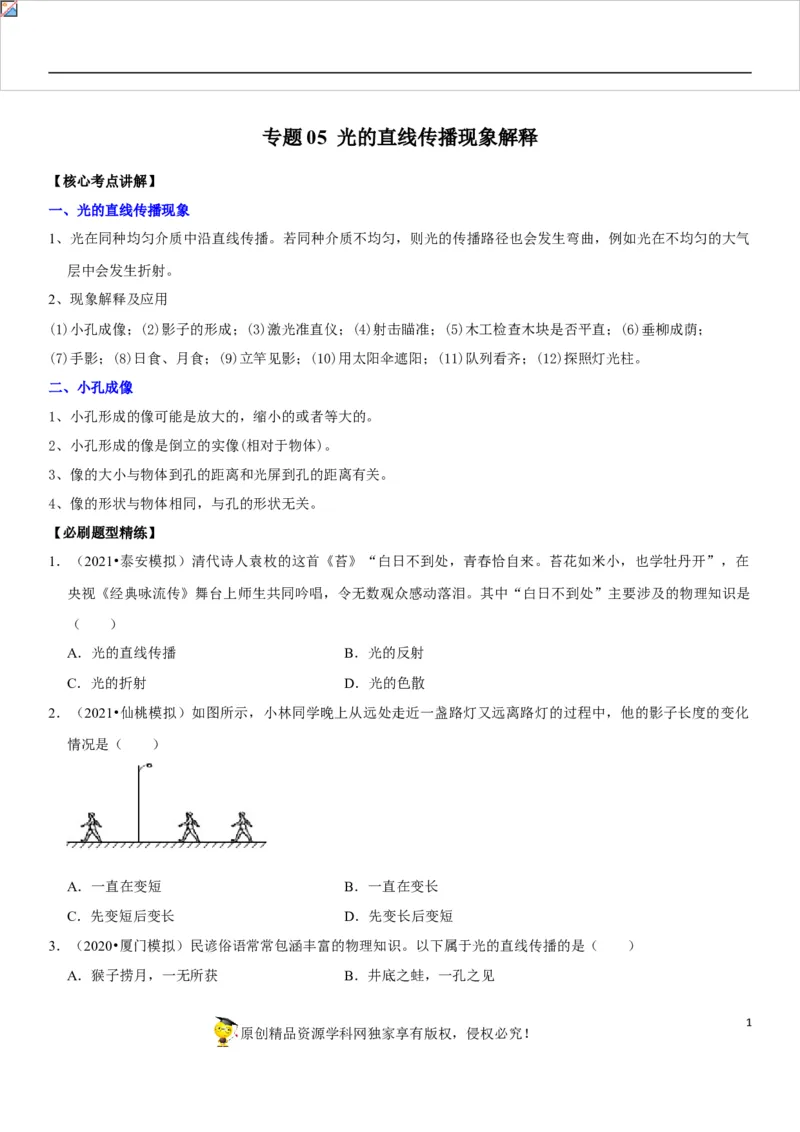

专题05 光的直线传播现象解释
【核心考点讲解】
一、光的直线传播现象
1、光在同种均匀介质中沿直线传播。若同种介质不均匀，则光的传播路径也会发生弯曲，例如光在不均匀的大气
层中会发生折射。
2、现象解释及应用

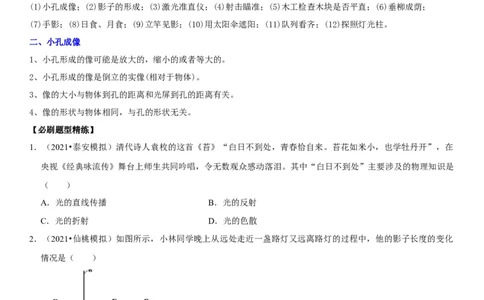

(1)小孔成像；(2)影子的形成；(3)激光准直仪；(4)射击瞄准；(5)木工检查木块是否平直；(6)垂柳成荫；
(7)手影；(8)日食、月食；(9)立竿见影；(10)用太阳伞遮阳；(11)队列看齐；(12)探照灯光柱。
二、小孔成像
1、小孔形成的像可能是放大的，缩小的或者等大的。
2、小孔形成的像是倒立的实像(相对于物体)。
3、像的大小与物体到孔的距离和光屏到孔的距离有关。
4、像的形状与物体相同，与孔的形状无关。
【必刷题型精练】
1．（2021•泰安模拟）清代诗人袁枚的这首《苔》“白日不到处，青春恰自来。苔花如米小，也学牡丹开”，在
央视《经典咏流传》舞台上师生共同吟唱，令无数观众感动落泪。其中“白日不到处”主要涉及的物理知识是
（ ）
A．光的直线传播 B．光的反射
C．光的折射 D．光的色散
2．（2021•仙桃模拟）如图所示，小林同学晚上从远处走近一盏路灯又远离路灯的过程中，他的影子长度的变化
情况是（ ）
A．一直在变短 B．一直在变长
C．先变短后变长 D．先变长后变短
3．（2020•厦门模拟）民谚俗语常常包涵丰富的物理知识。以下属于光的直线传播的是（ ）
A．猴子捞月，一无所获 B．井底之蛙，一孔之见
1
原创精品资源学科网独家享有版权，侵权必究！C．海市盛楼，虚无缥渺 D．以冰取火，冰火相容

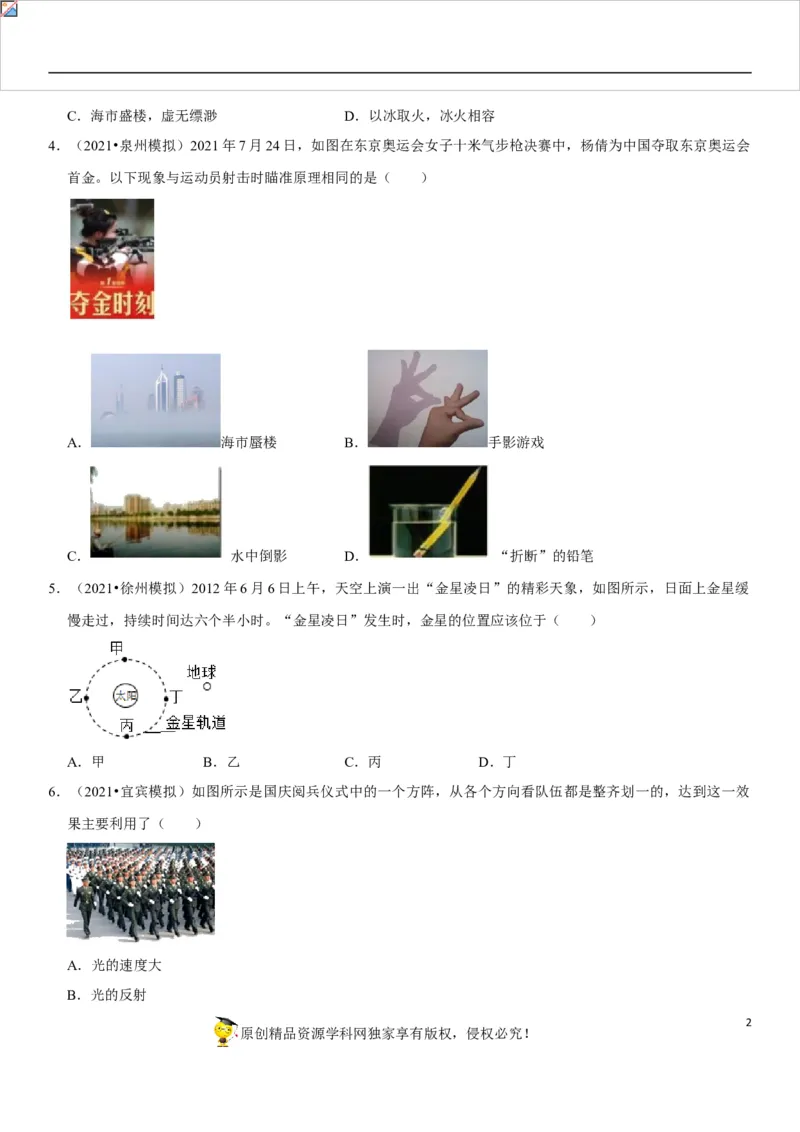

4．（2021•泉州模拟）2021年7月24日，如图在东京奥运会女子十米气步枪决赛中，杨倩为中国夺取东京奥运会
首金。以下现象与运动员射击时瞄准原理相同的是（ ）

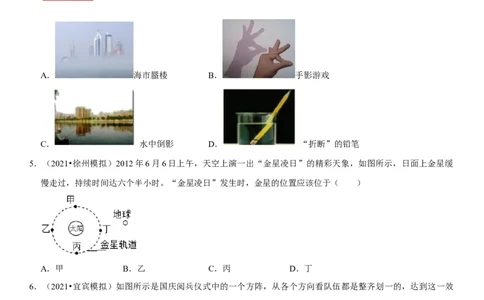

A． 海市蜃楼 B． 手影游戏
C． 水中倒影 D． “折断”的铅笔
5．（2021•徐州模拟）2012年6月6日上午，天空上演一出“金星凌日”的精彩天象，如图所示，日面上金星缓
慢走过，持续时间达六个半小时。“金星凌日”发生时，金星的位置应该位于（ ）
A．甲 B．乙 C．丙 D．丁
6．（2021•宜宾模拟）如图所示是国庆阅兵仪式中的一个方阵，从各个方向看队伍都是整齐划一的，达到这一效
果主要利用了（ ）
A．光的速度大
B．光的反射
2
原创精品资源学科网独家享有版权，侵权必究！C．光在同种均匀介质中沿直线传播
D．光可以在空气中传播

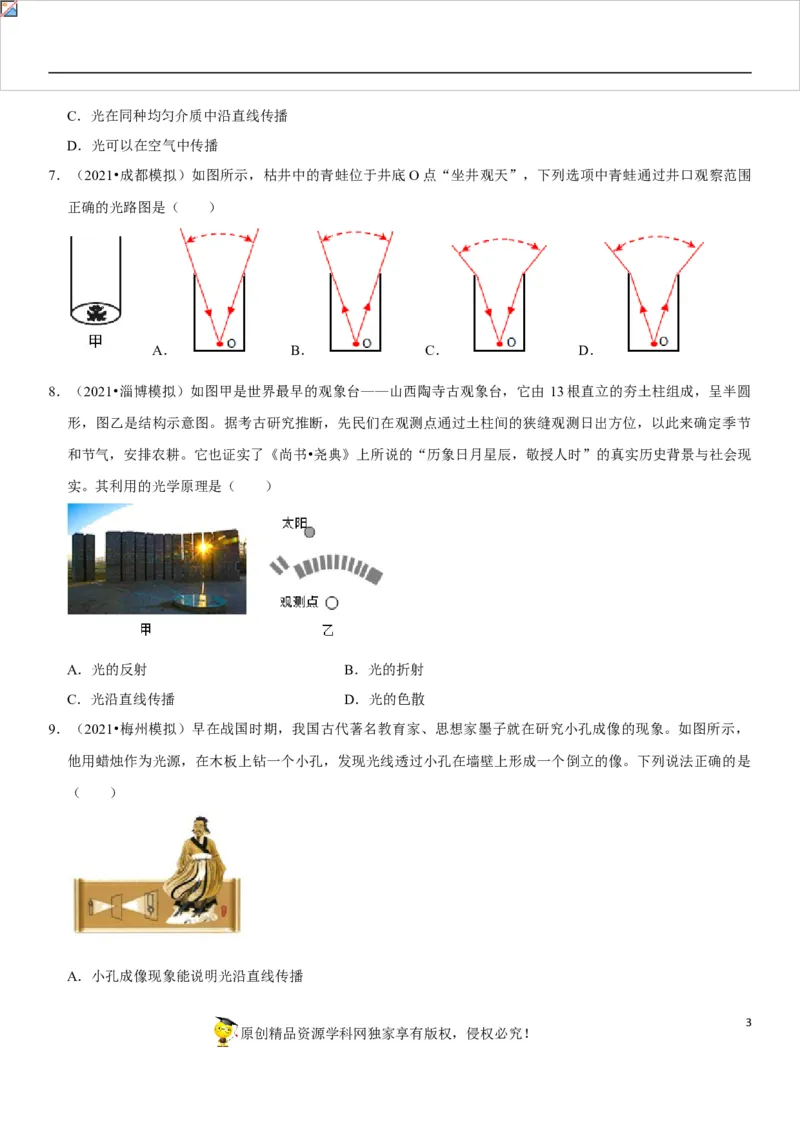

7．（2021•成都模拟）如图所示，枯井中的青蛙位于井底O点“坐井观天”，下列选项中青蛙通过井口观察范围
正确的光路图是（ ）
A． B． C． D．

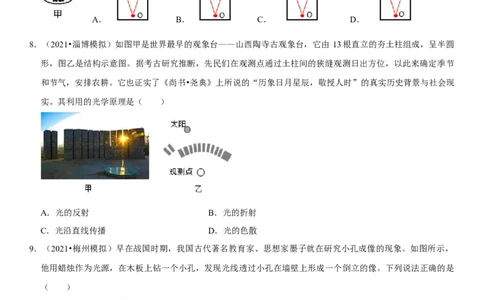

8．（2021•淄博模拟）如图甲是世界最早的观象台——山西陶寺古观象台，它由 13根直立的夯土柱组成，呈半圆
形，图乙是结构示意图。据考古研究推断，先民们在观测点通过土柱间的狭缝观测日出方位，以此来确定季节
和节气，安排农耕。它也证实了《尚书•尧典》上所说的“历象日月星辰，敬授人时”的真实历史背景与社会现
实。其利用的光学原理是（ ）
A．光的反射 B．光的折射
C．光沿直线传播 D．光的色散
9．（2021•梅州模拟）早在战国时期，我国古代著名教育家、思想家墨子就在研究小孔成像的现象。如图所示，
他用蜡烛作为光源，在木板上钻一个小孔，发现光线透过小孔在墙壁上形成一个倒立的像。下列说法正确的是
（ ）
A．小孔成像现象能说明光沿直线传播
3
原创精品资源学科网独家享有版权，侵权必究！B．木板上的小孔一定是圆形的
C．保持蜡烛和墙的位置不变，将木板向靠近墙的方向移动，蜡烛在墙上的像会变大
D．蜡烛在墙上形成的像是虚像

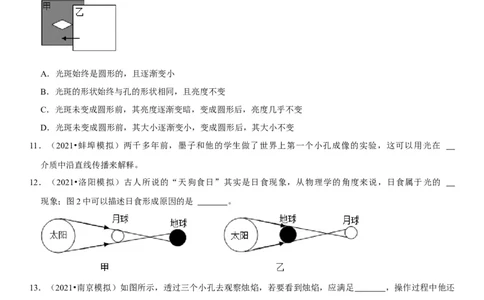

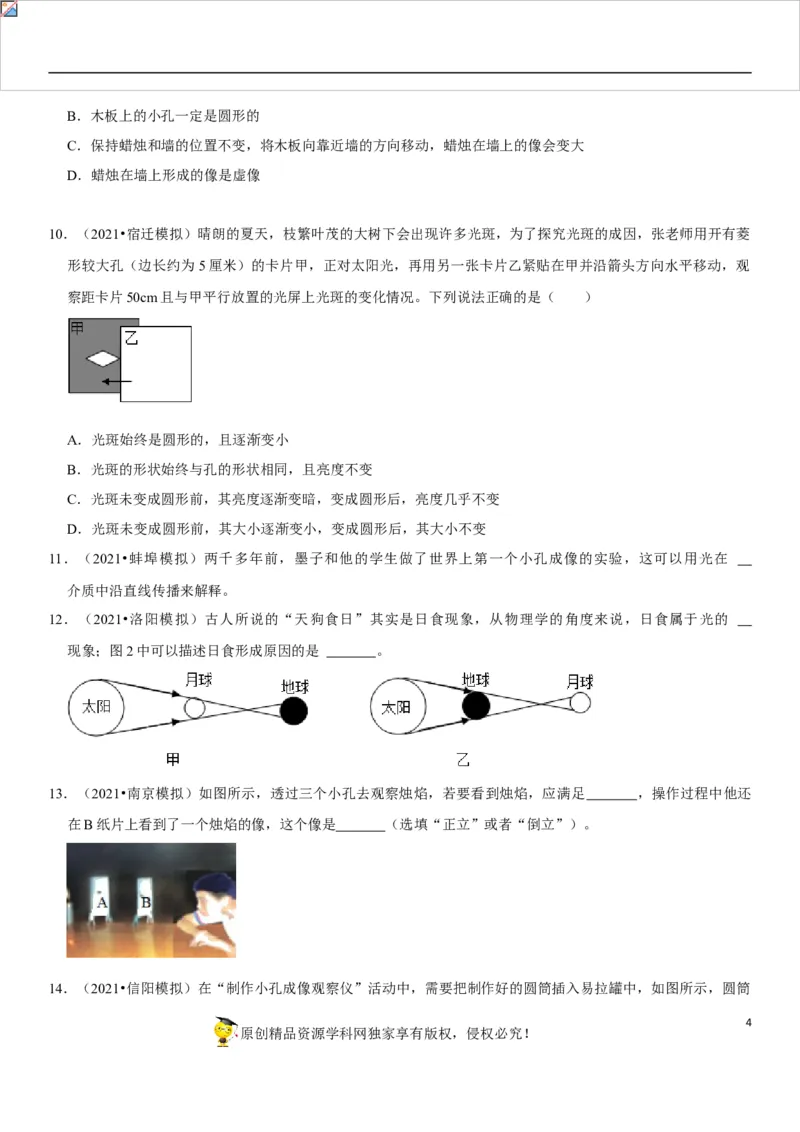

10．（2021•宿迁模拟）晴朗的夏天，枝繁叶茂的大树下会出现许多光斑，为了探究光斑的成因，张老师用开有菱
形较大孔（边长约为5厘米）的卡片甲，正对太阳光，再用另一张卡片乙紧贴在甲并沿箭头方向水平移动，观
察距卡片50cm且与甲平行放置的光屏上光斑的变化情况。下列说法正确的是（ ）
A．光斑始终是圆形的，且逐渐变小
B．光斑的形状始终与孔的形状相同，且亮度不变
C．光斑未变成圆形前，其亮度逐渐变暗，变成圆形后，亮度几乎不变
D．光斑未变成圆形前，其大小逐渐变小，变成圆形后，其大小不变
11．（2021•蚌埠模拟）两千多年前，墨子和他的学生做了世界上第一个小孔成像的实验，这可以用光在
介质中沿直线传播来解释。
12．（2021•洛阳模拟）古人所说的“天狗食日”其实是日食现象，从物理学的角度来说，日食属于光的
现象；图2中可以描述日食形成原因的是 。
13．（2021•南京模拟）如图所示，透过三个小孔去观察烛焰，若要看到烛焰，应满足 ，操作过程中他还
在B纸片上看到了一个烛焰的像，这个像是 （选填“正立”或者“倒立”）。

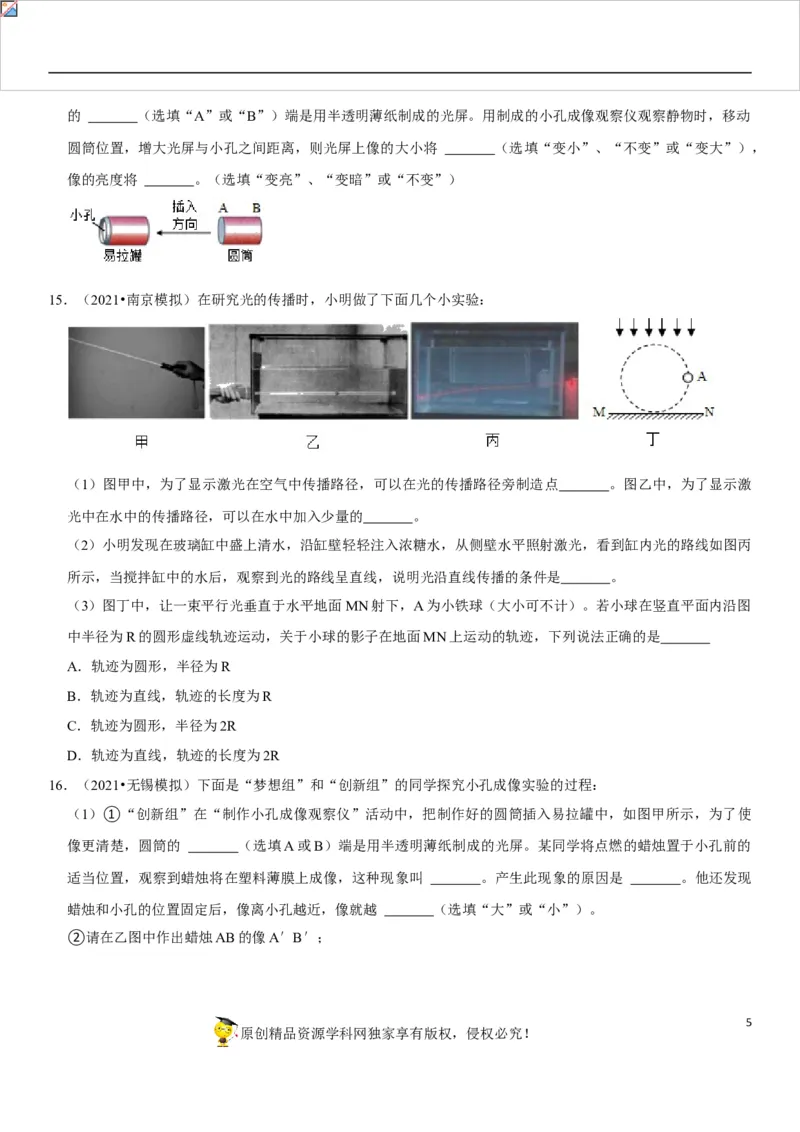

14．（2021•信阳模拟）在“制作小孔成像观察仪”活动中，需要把制作好的圆筒插入易拉罐中，如图所示，圆筒
4
原创精品资源学科网独家享有版权，侵权必究！的 （选填“A”或“B”）端是用半透明薄纸制成的光屏。用制成的小孔成像观察仪观察静物时，移动
圆筒位置，增大光屏与小孔之间距离，则光屏上像的大小将 （选填“变小”、“不变”或“变大”），
像的亮度将 。（选填“变亮”、“变暗”或“不变”）
15．（2021•南京模拟）在研究光的传播时，小明做了下面几个小实验：
（1）图甲中，为了显示激光在空气中传播路径，可以在光的传播路径旁制造点 。图乙中，为了显示激
光中在水中的传播路径，可以在水中加入少量的 。
（2）小明发现在玻璃缸中盛上清水，沿缸壁轻轻注入浓糖水，从侧壁水平照射激光，看到缸内光的路线如图丙
所示，当搅拌缸中的水后，观察到光的路线呈直线，说明光沿直线传播的条件是 。
（3）图丁中，让一束平行光垂直于水平地面MN射下，A为小铁球（大小可不计）。若小球在竖直平面内沿图
中半径为R的圆形虚线轨迹运动，关于小球的影子在地面MN上运动的轨迹，下列说法正确的是
A．轨迹为圆形，半径为R
B．轨迹为直线，轨迹的长度为R
C．轨迹为圆形，半径为2R
D．轨迹为直线，轨迹的长度为2R

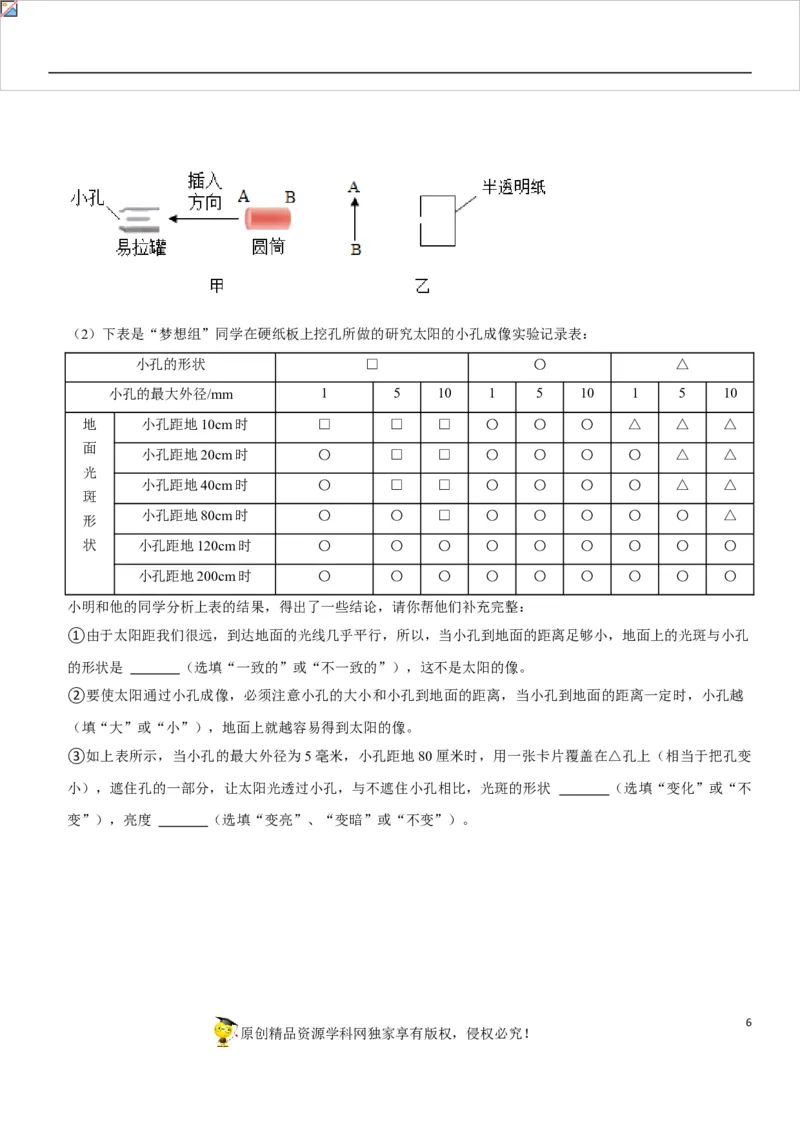

16．（2021•无锡模拟）下面是“梦想组”和“创新组”的同学探究小孔成像实验的过程：
（1）①“创新组”在“制作小孔成像观察仪”活动中，把制作好的圆筒插入易拉罐中，如图甲所示，为了使
像更清楚，圆筒的 （选填A或B）端是用半透明薄纸制成的光屏。某同学将点燃的蜡烛置于小孔前的
适当位置，观察到蜡烛将在塑料薄膜上成像，这种现象叫 。产生此现象的原因是 。他还发现
蜡烛和小孔的位置固定后，像离小孔越近，像就越 （选填“大”或“小”）。
②请在乙图中作出蜡烛AB的像A′B′；
5
原创精品资源学科网独家享有版权，侵权必究！（2）下表是“梦想组”同学在硬纸板上挖孔所做的研究太阳的小孔成像实验记录表：
小孔的形状 □ 〇 △
小孔的最大外径/mm 1 5 10 1 5 10 1 5 10
地 小孔距地10cm时 □ □ □ 〇 〇 〇 △ △ △
面
小孔距地20cm时 〇 □ □ 〇 〇 〇 〇 △ △
光
小孔距地40cm时 〇 □ □ 〇 〇 〇 〇 △ △
斑
小孔距地80cm时 〇 〇 □ 〇 〇 〇 〇 〇 △
形
状 小孔距地120cm时 〇 〇 〇 〇 〇 〇 〇 〇 〇
小孔距地200cm时 〇 〇 〇 〇 〇 〇 〇 〇 〇
小明和他的同学分析上表的结果，得出了一些结论，请你帮他们补充完整：
①由于太阳距我们很远，到达地面的光线几乎平行，所以，当小孔到地面的距离足够小，地面上的光斑与小孔
的形状是 （选填“一致的”或“不一致的”），这不是太阳的像。
②要使太阳通过小孔成像，必须注意小孔的大小和小孔到地面的距离，当小孔到地面的距离一定时，小孔越
（填“大”或“小”），地面上就越容易得到太阳的像。
③如上表所示，当小孔的最大外径为5毫米，小孔距地80厘米时，用一张卡片覆盖在△孔上（相当于把孔变
小），遮住孔的一部分，让太阳光透过小孔，与不遮住小孔相比，光斑的形状 （选填“变化”或“不
变”），亮度 （选填“变亮”、“变暗”或“不变”）。
