专题 04 光现象
【2022年】
一、单选题

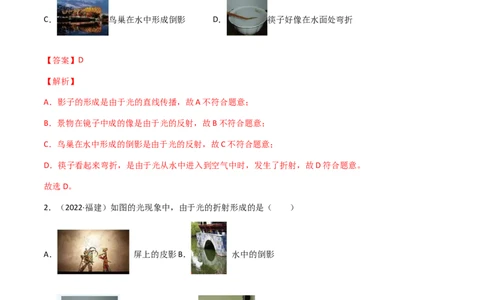

1．（2022·北京）图所示的光现象中，由于光的折射形成的是（ ）
A． 日晷上呈现针的影子 B． 景物在镜中成像
C． 鸟巢在水中形成倒影 D． 筷子好像在水面处弯折
【答案】D
【解析】
A．影子的形成是由于光的直线传播，故A不符合题意；
B．景物在镜子中成的像是由于光的反射，故B不符合题意；
C．鸟巢在水中形成的倒影是由于光的反射，故C不符合题意；
D．筷子看起来弯折，是由于光从水中进入到空气中时，发生了折射，故D符合题意。
故选D。
2．（2022·福建）如图的光现象中，由于光的折射形成的是（ ）
A． 屏上的皮影B． 水中的倒影
C． 水里的“折筷”D． 镜中的花瓶
【答案】C
【解析】
A．屏上的皮影，是由光在同种均匀介质中沿直线传播形成的，故A不符合题意；
B．平静的水面相当于平面镜，桥在水中形成“倒影”是平面镜成像，平面镜成像是光的反射现象，故B
资料整理【淘宝店铺：向阳百分百】不符合题意；
C．根据光的折射规律可知，当光从水中斜射入空气中时，折射角大于入射角，折射光线向远离法线的方
向偏折，出现了插入水中的筷子向上弯折的现象，故C符合题意；
D．花瓶在平面镜中的像属于光的反射现象。故D不符合题意。
故选C。

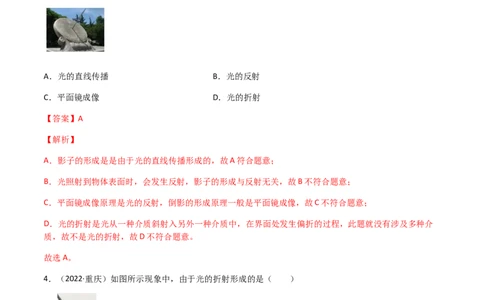

3．（2022·天津）图是我国古代的一种计时工具——日晷，人们通过观察直杆在太阳下影子的位置来计时。
影子的形成是由于（ ）
A．光的直线传播 B．光的反射
C．平面镜成像 D．光的折射
【答案】A
【解析】
A．影子的形成是是由于光的直线传播形成的，故A符合题意；
B．光照射到物体表面时，会发生反射，影子的形成与反射无关，故B不符合题意；
C．平面镜成像原理是光的反射，倒影的形成原理一般是平面镜成像，故C不符合题意；
D．光的折射是光从一种介质斜射入另外一种介质中，在界面处发生偏折的过程，此题就没有涉及多种介
质，故不是光的折射，故D不符合题意。
故选A。
4．（2022·重庆）如图所示现象中，由于光的折射形成的是（ ）
A． 筷子折断 B． 小孔成像
C． 亭子倒影 D． 绿树成荫
资料整理【淘宝店铺：向阳百分百】【答案】A
【解析】
A．水中的筷子反射的光线从水中斜射入空气中，在水面发生折射，人逆着折射光线看到的是筷子的虚像，
所以筷子折断是光的折射现象，故A符合题意；
B．小孔成像，成的是倒立的实像，像之所以是倒立的，是由光的直线传播形成的，故B不符合题意；
C．亭子倒影是平面镜成像现象，是光的反射形成的，故C不符合题意；
D．绿树成荫，影子的形成利用了光沿直线传播的原理，故D不符合题意。
故选A。

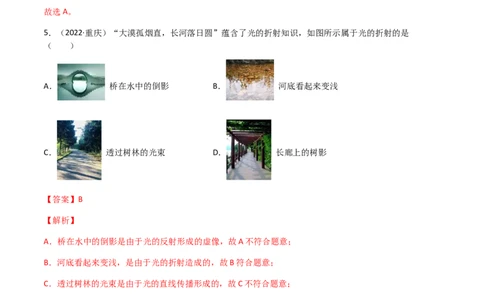

5．（2022·重庆）“大漠孤烟直，长河落日圆”蕴含了光的折射知识，如图所示属于光的折射的是
（ ）
A． 桥在水中的倒影 B． 河底看起来变浅
C． 透过树林的光束 D． 长廊上的树影
【答案】B
【解析】
A．桥在水中的倒影是由于光的反射形成的虚像，故A不符合题意；
B．河底看起来变浅，是由于光的折射造成的，故B符合题意；
C．透过树林的光束是由于光的直线传播形成的，故C不符合题意；
D．长廊上的树影是由于光的直线传播形成的，故D不符合题意。
故选B。
二、实验题
6．（2022·福建）用如图甲装置，探究平面镜成像的特点：
（1）为了便于确定像的位置，玻璃板应______放置在水平桌面的白纸上；
（2）将蜡烛1放在A位置，可看到它在玻璃板后面的像。拿一支相同的蜡烛2竖立着在玻璃板后面移动，
直到看上去它跟蜡烛1的像______时，该位置记为A'；
资料整理【淘宝店铺：向阳百分百】（3）将光屏放在A'位置，任意转动都承接不到像，可知平面镜成的像是______像；
（4）改变蜡烛1的位置，重复步骤（2），可得像与物位置的对应关系如图乙，可知平面镜成像时，像与
物关于镜面______；

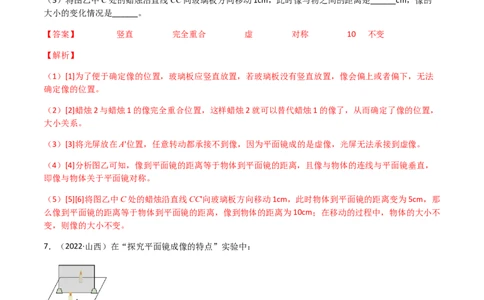

（5）将图乙中C处的蜡烛沿直线CC'向玻璃板方向移动1cm，此时像与物之间的距离是______cm，像的
大小的变化情况是______。
【答案】 竖直 完全重合 虚 对称 10 不变
【解析】
（1）[1]为了便于确定像的位置，玻璃板应竖直放置，若玻璃板没有竖直放置，像会偏上或者偏下，无法
确定像的位置。
（2）[2]蜡烛2与蜡烛1的像完全重合位置，这样蜡烛2就可以替代蜡烛1的像了，从而确定了像的位置，
大小关系。
（3）[3]将光屏放在A'位置，任意转动都承接不到像，因为平面镜成的是虚像，光屏无法承接到虚像。
（4）[4]分析图乙可知，像到平面镜的距离等于物体到平面镜的距离，且像与物体的连线与平面镜垂直，
即像与物体关于平面镜对称。
（5）[5][6]将图乙中C处的蜡烛沿直线CC'向玻璃板方向移动1cm，此时物体到平面镜的距离变为5cm，那
么像到平面镜的距离等于物体到平面镜的距离，像到物体的距离为10cm；在移动的过程中，物体的大小不
变，则像的大小不变。
7．（2022·山西）在“探究平面镜成像的特点”实验中：
（1）用透明玻璃板替代平面镜是便于确定像的___________和比较像与物的大小。
（2）如图所示，将玻璃板___________放置在水平白纸上，把点燃的蜡烛A放在玻璃板的前面，能看到它
在玻璃板后面的像。再拿一支与A完全相同的蜡烛，竖立着在玻璃板后面移动，直至与A的像完全重合，
此现象说明___________。
（3）想要判断蜡烛A的像是虚像还是实像，你的办法是___________。
【答案】 位置 垂直 平面镜所成像的大小与物体的大小相等 ）观察
资料整理【淘宝店铺：向阳百分百】像能否成在光屏上
【解析】
（1）[1]利用透明玻璃板代替平面镜，能在观察到A蜡烛像的同时还可以透过玻璃清楚的看到放在后面的B
蜡烛，便于确定像的位置和比较像与物的大小。
（2）[2]实验时应将白纸放在水平桌面上，将玻璃板垂直放在白纸上，这样做便于找到像的位置。
[3]实验时要另外拿一支相同的未点燃的蜡烛在玻璃板后面移动，直到在镜前看上去蜡烛B与镜前的蜡烛在
镜中成的像完全重合时，说明平面镜成的像与物体大小相等。
（3）[4]想要判断蜡烛A的像是虚像还是实像，在蜡烛B的位置放一个光屏，眼睛在B侧观察光屏，光屏
上没有蜡烛的像，则平面镜所成的像为虚像；光屏上有蜡烛的像，则平面镜所成的像为实像。
8．（2022·重庆）为了探究平面镜成像特点，小薇同学准备了白纸、薄玻璃板、刻度尺、光屏和A、B两只
大小相同的蜡烛。
①实验时，薄玻璃板需___________放置在水平桌面上；
②如图所示，点燃蜡烛A，她应从蜡烛___________（选填“A”或“B”）所在一侧观察蜡烛A的像，同时用
蜡烛B与蜡烛A的像重合并记录位置；
③使用刻度尺的目的是便于比较像与物到平面镜的___________关系。
【答案】 垂直 A 距离
【解析】
①[1]平面镜所成的像与物体关于镜面对称，实验时，为了便于确定像的位置，薄玻璃板需垂直放置在水
平桌面上。
②[2]因平面镜所成的像为光的反射形成的虚像，故应从蜡烛A所在一侧观察蜡烛A的像。
③[3]使用刻度尺可以测量物和像到平面镜的距离，从而比较像与物到平面镜的距离关系。
9．（2022·重庆）小丽同学用图所示的装置探究平面镜成像的特点，应选择两支___________的蜡烛进行实
验，为了确定像的位置，她应该在___________（选填“蜡烛”或“像”）的一侧进行观察，实验中，她
发现蜡烛的像不能用光屏承接，说明平面镜所成的像是___________像。
资料整理【淘宝店铺：向阳百分百】【答案】 相同 蜡烛 虚
【解析】
[1]在探究平面镜成像的特点的实验中，为了能够通过等效替代法比较像和物的大小，应选择两支相同的蜡
烛进行实验。
[2]因平面镜所成的像为虚像，故为了确定像的位置，她应该在蜡烛的一侧进行观察。
[3]光屏上只能承接实像，不能承接虚像，蜡烛的像不能用光屏承接，说明平面镜所成的像是虚像。
三、填空题
10．（2022·北京）小京利用如图所示的装置及相同高度的蜡烛等器材探究平玻璃板面镜成像特点，其中玻
璃板和蜡烛竖直放置在水平桌面上，蜡烛的高度为6cm，蜡烛与玻璃板之间的距离为10cm。蜡烛通过玻璃
板所成的像是___________像（选填“实”或“虚”），像的高度为___________cm，像到玻璃板的距离为
___________cm。
【答案】 虚 6 10
【解析】
[1][2][3]由平面镜所成特点可知，平面镜所成像是虚像，像与实物等大，像距等于物距，所以蜡烛通过玻璃
板所成的像是虚像；蜡烛的高度为6cm，所以像的高度也为6cm；蜡烛与玻璃板之间的距离为10cm，所以
像到玻璃板的距离也为10cm。
11．（2022·广东）“西塞山前白鹭飞，桃花流水鳜鱼肥”（[唐]张志和《渔歌子》）。图是白鹭在如镜的
水面上飞行的情形。水中的“白鹭”是由光的___________形成的___________（选填“实”或“虚”）像。
若水深3m，当白鹭距离水面5m时，它的像距离水面___________m。
【答案】 反射 虚 5
【解析】
[1][2]平静的水面相当于平面镜，所以水中的“白鹭”相当于平面镜成像，平面镜成像成的是虚像，其原理
是光的反射。
[3]根据平面镜成像的特点，像到镜面的距离等于物体到镜面的距离，故白鹭距离水面5m时，它的像距离
资料整理【淘宝店铺：向阳百分百】水面5m。
12．（2022·河北）雨过天晴，地面上会出现建筑物的影子，影子是由于___________形成的。通过地面上
一层薄薄的积水还可以看到建筑物的像，如图所示，像的大小与建筑物的大小___________。一些建筑物
外部采用了玻璃幕墙作为装饰，强光照射到玻璃幕墙时会发生___________反射，造成“光污染”。
【答案】 光在同种均匀介质中沿直线传播 相等 镜面
【解析】
[1]影子是由于光传播过程中遇到不透明障碍物，在光达不到的区域形成的阴影，是光的直线传播形成的。
[2]地面上一层薄薄的积水可以看成平面镜，还可以看到建筑物的像，实际上是通过平面镜（水面）成的像，
由平面镜成像特点可知，平面镜成的像与建筑物的大小始终相等。
[3]一些建筑物外部采用了玻璃幕墙作为装饰，当强烈的太阳光照射到这些光滑的表面时，就会发生镜面反
射，反射光线非常集中，炫目的光干扰人们的正常生活，造成光污染。
13．（2022·天津）如图所示，天津永乐桥上直径为110m的摩天轮，有着“天津之眼”的美誉，它与水中
的倒影相映成趣。倒影的形成是由于光的______，倒影中“摩天轮”的直径______110m（选填“大于”
“小于”或“等于”）。
【答案】 反射 等于
【解析】
[1]摩天轮在水中形成的倒影属平面镜成像，平面镜成像是由于光的反射形成的。
[2]根据平面镜成像的特点，平面镜所成的像的大小与物体的大小相等，所以倒影中“摩天轮”的直径等于
摩天轮的直径110m。
14．（2022·陕西）2021年11月30日，世界首条跨海高铁——泉州湾跨海大桥合龙成功。如图是大桥与倒
影形成的一幅壮美画面，桥在水中的倒影是光的___________形成的___________（选填“虚”或“实”）
像。
资料整理【淘宝店铺：向阳百分百】【答案】 反射 虚
【解析】
[1][2]大桥在水中成的倒影是平面镜成像，属于光的反射现象，根据平面镜成像的特点可知，倒影是大桥的
虚像。
四、作图题
15．（2022·上海）根据平面镜成像特点，在图中画出物体 AB 在平面镜 MN 中所成的像 A' B '。
【答案】
【解析】
分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′ 即为AB在平面镜中的像。如
图所示
16．（2022·海南）请在图中画出入射光线相应的反射光线。
资料整理【淘宝店铺：向阳百分百】【答案】
【解析】
在做光的反射图像时，反射角等于入射角，故如图所示
17．（2022·广东）如图所示，一束光从水中射向水面O点，画出法线、反射光线和大致的折射光线。
【答案】
【解析】
一束光从水中射向水面O点，过O点作垂直于分界面的一条虚线，即法线，根据光的反射定律可知，反射
光线与入射光线分居法线两侧，且反射角等于入射角，据此画出反射光线；根据光的折射定律可知，折射
光线与入射光线分居法线两侧且不在同一介质中，由于光从水中射入空气，所以折射角大于入射角，据此
画出折射光线，如图所示：
18．（2022·河南）图是某戏曲演员在平面镜前化妆的情景。请在图中画出演员头饰中弧线AB段在平面镜
中的像，并画出演员通过平面镜看见头饰上A点的光路图。
资料整理【淘宝店铺：向阳百分百】【答案】
【解析】
根据平面镜成像规律可知，像和物关于平面镜对称，画出弧线AB关于平面镜的对称图即AB的像；A点的
光线经过平面镜反射进入演员的眼睛。如图：
19．（2022·安徽）光线是表示光的传播路径和方向的物理模型。如图甲所示， 一束光从空气斜射到玻璃
砖表面， 一部分光射进玻璃中， 另一部分光返回到空气中，请在图乙中大致画出该入射光的折射光线和
反射光线。
【答案】
【解析】
过入射点做界面的垂线，即为法线，根据反射角等于入射角画出反射光线，光从空气中斜射入玻璃，根据
折射角小于入射角，画出折射光线，故如图所示：
20．（2022·四川成都）“圭表”是我国古代先进的天文观测仪器，根据“表”在“圭”面上形长的变化就
资料整理【淘宝店铺：向阳百分百】能知道时节的更替。元代天文学家郭守敬改进和创新了“圭表”（如图甲），国乙是其示意图。他在
“表”上方加一根架空的横梁，在“圭”面上放置一个可移动的景符（有小孔的铜片）。他利用改进后的
“圭表”，精确推算出了二十四节气和一回归年天数。请根据以上资料在图乙中画出横梁通过景符的小孔
在“圭”面上所成的影像，并标明两条光线的传播方向。
【答案】
【解析】
光线照射到横梁上，由于光线沿直线传播，光线通过景符上的小孔，照射到“圭”面上，这是小孔成像，
在“圭”上形成横梁的像。如图所示：
21．（2022·上海）根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A′B′。
【答案】
【解析】
根据平面镜成像特点，先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，
如图所示：
资料整理【淘宝店铺：向阳百分百】【2021年】
一、单选题
1．（2021·湖北）下列光现象中由于光的反射形成的是（ ）
A．小孔成像 B．斜插入水中的笔变“折”了
C．太阳光照射的树荫下会有“光斑” D．桥在水中的“倒影”
【答案】D
【解析】
A．小孔成像是光的直线传播现象，故A不符合题意；
B．斜插入水中的笔变“折”了，是光的折射现象，故B不符合题意；
C．太阳光照射的树荫下会有“光斑”，是光的直线传播现象，故C不符合题意；
D．桥在水中的“倒影”，是光的反射现象，故D符合题意。
故选D。
2．（2021·海南）关于平面镜所成的像，下列说法正确的是（ ）
A．像比物体大 B．像比物体小 C．像是实像 D．像是虚像
【答案】D
【解析】
平面镜成的像为正立等大的虚像，故ABC错误，D正确。
故选D。
3．（2021·浙江杭州）α一束光从空气中斜射向玻璃砖并穿过，其光路如图所示。关于四个角的大小关系
正确的是（ ）
A．α＞γ B．α＞γ C．α＝α D．γ＝γ
1 1 2 2 1 2 1 2
【答案】A
【解析】
A．光线从空气中斜射入玻璃砖中，折射角小于入射角，则α＞γ，故A正确；
1 1
资料整理【淘宝店铺：向阳百分百】B．光线从玻璃砖中斜射入空气中，折射角大于入射角，则α＜γ，故B错误；
2 2
CD．因两条法线是平行的，则由几何知识可知γ＝α，所以α＞α，γ＜γ，故CD错误。
1 2 1 2 1 2
故选A。
4．（2021·河北）下列光现象与物理知识对应正确的是（ ）
A．在平静的湖面看到蓝天白云——光的直线传播
B．游泳池注水后看上去好像变浅了——光的反射
C．日出时，看到在地平线以下的太阳——光的折射
D．阳光透过树叶间的缝隙射到地面上，形成圆形光斑——光的反射
【答案】C
【解析】
A．在平静的湖面看到蓝天白云是光的反射现象，故A错误；
B．游泳池注水后看上去好像变浅了是光的折射现象，故B错误；
C．日出时，看到在地平线以下的太阳是光的折射现象，故C正确；
D．阳光透过树叶间的缝隙射到地面上，形成圆形光斑是光的直线传播现象，故D错误。
故选C。
5．（2021·山西）日晷是我国古代劳动人民用来计时的一种工具。如图所示，通过观察直杆在太阳下影子
的位置就可知道时间。下列现象与日晷工作原理相同的是（ ）
A．池水映明月 B．形影紧相依
C．潭清疑水浅 D．镜子正衣冠
【答案】B
【解析】
日晷是我国古代劳动人民用来计时的一种工具，通过观察直杆在太阳下影子的位置就可知道时间，这是利
用了光的直线传播。
A．池水映明月是光的反射，故A不符合题意；
B．形影紧相依是光的直线传播，故B符合题意；
资料整理【淘宝店铺：向阳百分百】C．潭清疑水浅是光的折射，故C不符合题意；
D．镜子正衣冠是光的反射，故D不符合题意。
故选B。
6．（2021·上海）光的三原色为（ ）
A．黄色 B．紫色 C．红色 D．橙色
【答案】C
【解析】
因为光的三原色包括的是红、绿、蓝，按一定比例混合可组合出不同的色光，故C符合题意。
故选C。
7．（2021·重庆）如图所示的光现象可以用光的折射解释的是（ ）
A． 后视镜中的汽车 B． 夜空中的光柱
C． 池底变浅的游鱼 D． 湖水中的夕阳
【答案】C
【解析】
A．后视镜中的汽车，利用光的反射原理形成的像，故A错误；
B．夜空中的光柱，是因为光是沿直线传播形成的，故B错误；
C．池底游鱼看起来比实际浅，实际上是鱼反射的光线从水中进入空气中时发生折射形成的虚像，能用光
的折射解释，故C正确；
D．湖水中的夕阳，是平面镜成像现象，是光的反射形成的，故D错误。
故选C。
8．（2021·湖北武汉）如图所示，能解释“倒影”形成的是
资料整理【淘宝店铺：向阳百分百】A．光的色散 B．光的折射 C．光的反射 D．光的直线传播
【答案】C
【解析】
平静的水面相当于是平面镜，“倒影”实际上是拱桥在水中所成的虚像，而平面镜成像的原理是光的反射，
故只有C正确．
9．（2021·天津）如图，正确表示了从空气进入水中的光路图是（ ）
A． B． C． D．
【答案】C
【解析】
解：A、光从空气斜射入水中时，折射光线向法线方向偏折，折射角小于入射角，而图中折射角大于入射
角了，不符合折射规律，故A错误；
B、光从空气斜射入水中时，折射光线与入射光线应分居法线的两侧，而图中两条光线在同侧，故B项错
误．
C、光从空气斜射入水中时，折射光线向法线方向偏折，折射角小于入射角，并且折射光线与入射光线分
居法线的两侧，符合折射规律，故C正确；
D、光从一种介质斜射入另一种介质时，光的传播方向会发生偏折，而图中光的传播方向不变，故D错误．
故选C
二、简答题
10．（2021·北京）请阅读《华夏之光——主表》
华夏之光——圭表
我国古代的天文观测一直居于世界领先地位，天文学家们发明了许多先进的天文观测仪器，其中圭表就是
典型的代表。圭表（如图所示）包括圭和表两部分，正南北方向平放的尺，叫作圭，直立在平地上的标竿
或石柱，叫作表，圭和表相互垂直。战国以前的天史学家已能够利用水面来校正圭，使其水平，使用铅垂
线来校正表，使其与圭相互垂直。
资料整理【淘宝店铺：向阳百分百】依据圭表正午时表影长度的变化，就能推算出二十四节气，依据表影长短的周期性变化，就能确定一回归
年的天数。为了解决上述问题，元代天文学家郭守敬采取理论与实践相结合的科学方法，对圭表进行了一
系列改进与创新。他将表的高度增加，并且在表顶加一根架空的横果，使表高变为传统表高的五倍。这样，
测量时，把传统的确定表影端的位置变为确定梁影中心的位置，提高了测量影长的精度。郭守敬又利用小
孔成像的原理，发明了景符，利用景符可以在圭面上形成太阳和横梁的清晰像（如图所示），这样就可以
精确的测量表的影长了。这些措施成功解决了圭表发明以来，测影时“虚景之中考求真实”的困难。以圭
表为代表的我国古代的科技成果，像一颗颗璀璨的明珠，闪耀着智慧的光芒，激励着我们攀登新的科技高
峰。
请根据上述材料，回答下列问题∶
（1）请写出我国古代天文学家保证圭和表相互垂直的措施，并解释为什么这种措施可以保证圭和表是相
互垂的。
（2）郭守敬的改进与创新措施解决了早期圭表的什么问题？
（3）除了圭表，请你再列举一个我国古代天文观测仪器。
【答案】见详解
【解析】
（1）战国以前的天史学家已能够利用水面来校正圭，使其水平，使用铅垂线来校正表，使其与圭相互垂
直。因为重力的方向竖直向下，只要表和铅垂线平行，那么表就是竖直的，只要能让圭和表垂直，那么圭
就是水平的。
（2）郭守敬的改进与创新措施解决了早期由于日光散射和漫反射的影响，早期圭表的表影边缘模糊不清，
影响了测量表影长度的精度的问题。
（3）除了圭表，我国古代天文观测仪器还有日晷、浑仪、天体仪（浑象）、水运仪象台等等。
三、作图题
11．（2021·河南）图甲为开封铁塔及其倒影的美景。请在图乙中画出光从塔尖经水面反射进入人眼的光路
图，其中A点表示水中“塔尖”的位置。
资料整理【淘宝店铺：向阳百分百】【答案】
【解析】
首先找到A关于水面的对称点A’，即为塔尖，连接A和眼睛，与水面的交点O，在水面以下用虚线，水面
以上用实线，并标上指向眼睛的箭头，即为反射光线，连接塔尖A’与O点并标上向下的箭头，即为入射光
线，故如下图所示：
。
四、实验题
12．（2021·广东）小明发现，晚上坐公交车时在车窗玻璃里看到另一个“自己”，而白天却看不清。结合
平面镜成像知识，他思考以下问题：
（1）在车窗玻璃里看到的另一个“自己”是光的______形成的像；
（2）如图甲所示，小车的前挡风玻璃是倾斜的。从光学角度分析，这样设计的目的是：______（写出一
条）；此外，晚上开车时，来自后方车辆的强光入射到前挡风玻璃，被反射到______（选填“上方”或
“下方”），以减少对司机视线的干扰；
（3）在探究平面镜成像特点的实验中，如图乙所示。
①组装器材时，要使玻璃板与水平桌面相互______；
②实验需要记录像与物的大小关系，还需要记录物理量______和______；
③实验中如果将蜡烛B也点燃，对实验的影响是_______（写出一条）。
资料整理【淘宝店铺：向阳百分百】【答案】 反射 见详解 下方 垂直 像到平面镜距
离 物到平面镜距离 看不清楚像的位置
【解析】
（1）[1]在车窗玻璃里看到的另一个“自己”是平面镜成像，是光的反射。
（2）[2]挡风玻璃相当于平面镜，挡风玻璃倾斜安装，是为了使车内物体所成的像位于玻璃的上方，不妨
碍司机视线。
[3]来自后方车辆的强光入射到前挡风玻璃，因为挡风玻璃倾斜安装，根据光的反射定律，光被反射到下方。
（3）[4]如果玻璃板没有放正，所成的像不在水平面上，所以无论怎样移动另一支蜡烛都不能与像重合，
为了比较物像大小和确定像的位置，实验时玻璃板应该垂直桌面放置。
[5][6]因为要比较像与物位置关系，所以还需要记录像距和物距，即像和物到平面镜距离。
[7]实验中，为了使所找到的蜡烛的像更加准确，应该使玻璃板后面的环境暗一些，像更明亮清晰些，所以
最好用未点燃的蜡烛B。
13．（2021·安徽）如图所示，某小机用玻璃板代替平面镜探究平面镜成像的特点。
（1）为了比较像与物到平面镜的距离，需要的测量工具是______；
（2）将一支点燃的蜡烛A放在玻璃板前，再拿一支外形相同______(选填“点燃”或“未点燃”)的蜡烛
B，竖直着在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合，这个位置就是蜡烛A的像的位置。
【答案】 刻度尺 未点燃
【解析】
（1）[1]为了比较像与物到平面镜的距离，需要的测量工具是刻度尺，刻度尺测量距离。
（2）[2]未点燃的蜡烛替代像，当像与蜡烛B重合时，感觉就像是蜡烛B在燃烧，说明平面镜成的像是等
大的像。
五、填空题
14．（2021·湖北）河水看起来比真实的要浅，这是光的___________缘故，所以不要贸然下河游泳。小军
眼睛近视了，医生会给他配戴合适的___________ （选填 “凸”或“凹”）透镜。
【答案】 折射 凹
【解析】
[1] 河水看起来比真实的要浅，这是光的折射现象，光从水中进入空气中发生了折射，折射光线远离法线，
资料整理【淘宝店铺：向阳百分百】所以河水看起来比较浅。
[2]近视的原因是晶状体曲度变大，折光能力变强，成像在视网膜前，所以需要佩戴凹透镜发散光线，使像
刚好呈现在视网膜上。
15．（2021·广东）小明给弟弟变了个魔术，他将装有一枚硬币的杯子放在弟弟面前，如图所示，弟弟在A
处看不到硬币，这是因为光沿______传播.小明向杯中缓缓注水后，弟弟能看到硬币了，这是由光的______
产生的现象。弟弟看到的是硬币的______（选填“实”或“虚”）像。
【答案】 直线传播 折射 虚
【解析】
[1]硬币放在杯底，因为光沿直线传播，杯子挡住了硬币到眼睛的光线，人眼便看不到硬币。
[2]倒入水后，硬币出来的光在水面发生折射，远离法线，人逆着光看，能看到硬币，这是光的折射现象。
[3]弟弟看到的硬币是杯底硬币的像，是折射形成的虚像，是光反向延长线的交点会聚而成的。
16．（2021·福建）电熨斗熨衣服是通过______的方式改变内能，提高衣服和其中水的温度。穿上熨好的衣
服照镜子时，平面镜中的像与人大小______。
【答案】 热传递 相同
【解析】
[1]电熨斗熨衣服时，衣服从电熨斗上吸收热量，温度升高，这是通过热传递的方式改变衣服的内能的。
[2]根据平面镜成像特点之一：像与物大小相同，所以平面镜中的像与人大小相同。
17．（2021·山西）1666年，英国物理学家______用玻璃三棱镜将太阳光分解成各种颜色的光，这种现象
叫______，从此揭开了光的颜色之谜。
【答案】 牛顿 光的色散
【解析】
[1]英国物理学家牛顿用玻璃三棱镜将太阳光分解成各种颜色的光。
[2] 用玻璃三棱镜将太阳光分解成各种颜色的光称为光的色散。
18．（2021·天津）耸立于碧波与云霄之间的“天塔”是津门十景之一、天塔在水中的“倒影”是由于光的
______形成的；塔尖周围的“云雾”是水蒸气______（填写物态变化名称）形成的小水滴。
【答案】 反射 液化
资料整理【淘宝店铺：向阳百分百】【解析】
[1]天塔在水中的“倒影”属于平面镜成像，是是由于光的反射形成的。
[2]“云雾”是空气中的水蒸气上升到高空遇冷液化形成的。
【2020年】
一、单选题
1．（2020·湖南长沙）体温检测是新冠肺炎疫情防控工作中的重要环节，常用工具有水银体温计和红外线
测温枪下列说法正确的是（ ）
A．红外线属于可见光
B．水银体温计利用了气体热胀冷缩的原理
C．使用水银体温计之前，应该用沸水给体温计消毒
D．使用水银体温计之前，要拿着体温计用力向下，把水银甩下去
【答案】D
【解析】
A．红外线是一种看不见的光，故A错误；
B．水银体温计利用了液体热胀冷缩的原理，故B错误；
C．体温计的量程35℃～42℃，沸水在一标准大气压下，沸点为100℃，体温计不能放在沸水中消毒，故C
错误；
D．由于体温计的特殊构造，直管中的水银不能自动回到玻璃泡内，所以使用体温计之前应先甩一甩使水
银回到玻璃泡，故D正确。
故选D。
2．（2020·海南）如图所示，站在太阳下的人身后的影子形成的原因是（ ）
A．光的反射 B．光的折射 C．光的色散 D．光沿直线传播
【答案】D
【解析】
ABCD．影子是由于光沿直线传播形成的，故A、B、C均不符合题意，D符合题意。
故选D。
资料整理【淘宝店铺：向阳百分百】3．（2020·重庆）如图所示，由于光的折射形成的是（ ）
A．倒立的“烛焰” B．变幻的“手影”
C．“折断”的铅笔 D．金色的“日环”
【答案】C
【解析】
A．小孔成像，成倒立的实像，是由光的直线传播形成的，故A项不符合题意；
B．“手影”是由光的直线传播形成的，故B项不符合题意；
C．“折断”的铅笔是由光的折射形成的，故C项符合题意；
D．日环食是由光的直线传播形成的，故D项不符合题意。
故选C。
4．（2020·广东）岸上的人看到水中小鱼的光路图是（ ）
A． B． C． D．
【答案】B
【解析】
人在岸边看水中的鱼，是鱼反射的光进入人的眼睛；光由水斜射入空气中，而AD选项中的传播方向不对，
表示的是从空气斜射入水中；光由水斜射入空气中折射角大于入射角，C选项折射角小于入射角，因此符
合要求的是B选项。
故选B。
5．（2020·江苏南京）图是2020年6月21日出现的日环食现象，图中的光现象成因与此相同的是
（ ）
资料整理【淘宝店铺：向阳百分百】A． 雨后“彩虹”B． 山的“倒影”C． 水中“折筷”D．
“手影”游戏
【答案】D
【解析】
日环食是光的直线传播形成的。
A．雨后“彩虹”，是光的色散现象，是由光的折射形成的，故A不合题意；
B．山的“倒影”属于平面镜成像，是由光的反射形成的，故B不合题意；
C．水中“折筷”，是光从水中斜射入空气中发生折射的缘故，故C不合题意；
D．“手影”游戏，是由光的直线传播形成的，故D符合题意。
故选D。
6．（2020·北京）如图所示的光现象中由于光的反射形成的是（ ）
A． 桥在水中形成的倒影B． 日晷上呈现针的影子
C． 透过放大镜看到放大的字D． 人透过水球所成的像
【答案】A
资料整理【淘宝店铺：向阳百分百】【解析】
A．桥在水中形成的倒影，属于平面镜成像，是光的反射形成的，故A符合题意；
B．日晷面上呈现晷针的影子是由光的直线传播形成的，故B不符合题意；
C．透过放大镜看到放大的字，属于凸透镜成像，是由于光的折射形成的，故C不符合题意；
D．水球相当于凸透镜，人透过水球成的像，是光的折射形成的，故D不符合题意。
故选A。
7．（2020·北京）为了观察光的直线传播，将一束单色光从玻璃槽的外侧由左侧倾斜向上射入盐水中，但
光在盐水中并不是沿着直线传播，而是发生了弯曲，如图所示。这是由于（ ）
A．光从空气到玻璃发生了折射
B．盐水不均匀使光发生了弯曲
C．光发生了色散
D．光从玻璃到盐水发生了折射
【答案】B
【解析】
玻璃槽中盐水不均匀了，越深密度越大，光在不均匀的盐水中会发生折射现象，因此光在盐水中并不是沿
着直线传播，而是发生了弯曲。
故选B。
8．（2020·天津）我国的语言文字丰富多彩｡下列成语所描述的光现象与其成因对应正确的是（ ）
A．“镜花水月”——光的折射
B．“一叶障目”——光的折射
C．“立竿见影”——光的直线传播
D．“海市蜃楼”——光的直线传播
【答案】C
【解析】
资料整理【淘宝店铺：向阳百分百】A．镜花水月，是平面镜成像，是由光的反射形成的，故A错误；
B．一叶障目，是由于光的直线传播形成，故B错误；
C．立竿见影，影是由光的直线传播形成的，故C正确；
D．海市蜃楼，就由于光的折射形成的，故D错误。
故选C。
9．（2020·重庆）如图所示的事例，由于光的直线传播形成的是（ ）
A． 筷子“折断”B． 水中“倒影”C． 用放大镜看字D． 晴空
“日食环”
【答案】D
【解析】
A．放在水中的筷子看起来向上弯折，是因为光从水中斜射入空气时，折射角大于入射角，属于光的折射
现象，故A不符合题意；
B．倒影属于平面镜成像，是由于光的反射形成的，故B不符合题意；
C．放大镜把文字放大是凸透镜成像，属于光的折射原理，故C不符合题意；
D．在同一均匀介质中光是沿直线传播的，当太阳、地球、月亮三者处在同一直线时，月亮挡住了太阳光
从而形成了日食环，故D符合题意。
故选D。
二、填空题
10．（2020·广东）疫情期间，医护人员通过平面镜检视防护服的穿戴情况。医护人员在平面镜中的像是
______（选填“实像”或“虚像”）；当医护人员走近平面镜时，人与像之间的距离______，像的大小
______（后两空选填“变大”“变小”或“不变”）。
【答案】 虚像 变小 不变
【解析】
[1]根据平面镜成像的特点知，平面镜成像正立、等大的虚像。
[2][3]当医护人员走近平面镜时，人到平面镜的距离变小，像到平面镜的距离变小，故人与像之间的距离变
小；像的大小不变。
11．（2020·北京）如图所示是研究光的反射规律的实验情境，一束光贴着垂直于平面镜的纸板，从A点射
到平面镜上的O点，ON是法线，入射角∠AON=45°。已知纸板上∠NOB=30°，∠NOC=45°，∠NOD= 60°。
资料整理【淘宝店铺：向阳百分百】则入射光线AO的反射光线将沿着图中______方向射出。
【答案】OC
【解析】
根据光的反射定律可知，反射角等于入射角，因为入射角AON等于45°，所以反射角也等于45°，已知，
∠NOC=45°，则反射角是∠NOC，所以反射光线将沿OC射出。
12．（2020·天津）小芳同学站在穿衣镜前lm处，镜中的像与她相距_____m．当她远离穿衣镜时，像的大
小_____（选填“变大”“变小”或“不变”）．
【答案】 2 不变
【解析】
[1]由平面镜成像特点知道，像和物距离平面镜的距离是相等的，所以，当小华距平面镜的距离是1m时，
像与他之间的距离是：
1m×2＝2m；
[2]平面镜所成的像与物体是等大的，当人远离平面镜时，视觉上感觉像在变小，但实际上像的大小并没有
变．所以，若他远离平面镜后退1m，他在平面镜中像的大小不变．
三、实验题
13．（2020·山西）如图甲所示，创新小组的同学们在“探究平面镜成像的特点”时，将点燃的蜡烛A放在
玻璃板前面，能看到玻璃板后面有它的像。
(1)再拿一只与A完全相同的蜡烛B，目的是______。实验中，蜡烛B在玻璃板后的纸面上无论怎样移动，
都无法让它与蜡烛A的像完全重合，其原因可能是______；
(2)解决上述问题后，图乙是同学们经过三次实验，在白纸上记录的像与物对应点的位置。通过处理和分析
这张“白纸”上的信息，可得出的结论是______（写出一条即可）；
(3)移开蜡烛B，把光屏放在像的位置处，光屏上______（选填“能”或“不能” 承接到蜡烛的像。
【答案】 比较像与物的大小；玻璃板没有竖直放置 像和物体各对应点的连线与平面镜
垂直 像和物体各对应点到平面镜间距离相等 不能
资料整理【淘宝店铺：向阳百分百】【解析】
(1)[1]平面镜所成的像与物体大小相等，故能判断选取两个完全相同的蜡烛是为了比较像与物的大小关系；
[2]如果玻璃板与桌面不垂直，A蜡烛所成的像可能偏高或偏低，这样B蜡烛与A蜡烛的像就无法重合了。
(2)[3]本实验是研究平面镜成像的特点，他们下一步应该连接像与物的对应点，判断连线与镜面是否垂直；
分别测量两点到镜面的距离，可得出的结论是像和物体各对应点的连线与平面镜垂直；像和物体各对应点
到平面镜间距离相等。
(3)[4]由于虚像不能成在光屏上，而实像能够成在光屏上，所以，移开蜡烛B，把光屏放在像的位置处，光
屏上不能承接到蜡烛的像。
14．（2020·河北）在“探究光的反射规律”的实；验中，平面镜水平放置，白色纸板竖直立在平而镜上，
纸板由E、F两部分组成，可绕竖直接缝ON翻转，如图1所示。
实验次数 入射角 反射角
1 30° 30°
2 45° 45°
3 60° 60°
(1)实验中还需要的器材是：______、激光笔和铅笔。
(2)将一束光贴着纸板E沿AO射到O点，纸板F上会显示出反射光束OB：为探究反射光和入射光是否在同
一平面内，下一步的操作是：______。
(3)使光束以不同角度入射进行实验，测量数据如上表所示。由此可得：在反射现象中，______。
(4)如图2所示，已知入射光线与反射光线的夹角为90°，请在图中画出平面镜的位置并标出反射角的度数(
)。
【答案】 量角器 将纸板F沿ON向后折（向前折），看其上是否有反射光线
资料整理【淘宝店铺：向阳百分百】反射角等于入射角
【解析】
(1)[1]因为实验时为了验证光的反射定律，需要测量反射角和入射角的度数，所以必须有量角器。
(2)[2]将纸板F沿ON向后折（向前折），看其上是否有反射光线，转动后，若不能看到反射光线，说明反
射光线与入射光线是在同一平面内。
(3)[3]使光束以不同角度入射进行实验，由表格中的数据可知，反射角始终等于入射角。
(4)[4]已知入射光线与反射光线的夹角为90°，由光反射定律知，反射角等于入射角，则反射角等于
所以先作出反射光线与入射光线的夹角的平分线，然后再过入射点作这个角平分线的垂线即为平面镜的位
置，入射角为入射光线与法线的夹角，反射角为反射光线与法线的夹角。如图所示
15．（2020·福建）用如图所示装置探究光的反射定律，白色硬纸板EF垂直于平面镜放置，能沿ON折转，
ON垂直于平面镜。
1 2 3 4 5 6
入射角i 15° 30° 45° 60° 70° 80°
反射角r 15° 30° 45° 60° 70° 80°
(1)让入射光贴着纸板EF沿AO射向平面镜上的O点，观察反射光的方向。多次改变入射光的方向，观察并
资料整理【淘宝店铺：向阳百分百】描绘光的径迹，量出入射角i和反射角r，记录如上表。比较r和i。可以得出：光反射时，反射角______入
射角；
(2)纸板EF右侧没有沿ON折转时，能观察到反射光，有折转时，观察不到反射光，说明光反射时，反射光
线、入射光线和法线在______；
(3)将一束光贴着纸板EF沿BO射到O点，光沿图中的OA方向射出，说明光反射时，光路是______的；
(4)由于光在纸板上发了______（选填“镜面反射”或“漫反射”），所以从不同方向都可以观察到光在纸
板上传播的径迹。
【答案】 等于 同一平面内 可逆 漫反射
【解析】
(1)[1]由表中反射角和入射角的度数，可得反射角等于入射角。
(2)[2]纸板EF右侧没有沿ON折转时，能观察到反射光，有折转时，观察不到反射光，是因为折转时左右两
侧不在同一平面，说明在光的反射现象中，反射光线、入射光线和法线在同一平面内。
(3)[3]将一束光贴着纸板EF沿BO射到O点，光沿图中的OA方向射出，可知将反射光线改为入射光线，光
路图照样成立，这表明：在光的反射现象中，光路是可逆的。
(4)[4]实验时从不同方向都可以观察到光在纸板上传播的径迹，是由于纸板表面凹凸不平，光在这里发生了
漫反射的缘故。
四、作图题
16．（2020·山西）苹果受充足的阳光照射才会变红，有此部位阳光照射不到，因此苹果通常不是全红。小
亮在苹果树下铺设一层银色地膜，如图甲所示。利用光的反射使苹果能接受更多的光照，大部分苹果会整
个变红，甜度也会增加，这样的苹果市场价格变高，易于销售。这项小创意使他家苹果收益大幅提升。请
你在图乙中画出一束太阳光经银色地膜反射至苹果的光路图。
【答案】
【解析】
过地膜面作出太阳的对称点 ，连接 与地膜面的交点 为入射点，连接 得到入射光线， 为反射
资料整理【淘宝店铺：向阳百分百】光线，如下图所示。
17．（2020·上海）在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小。
【答案】
【解析】
由图知，反射角为60°，根据光的反射定律，可得入射角也为60°，在法线左侧画出入射光线，标出入射角
60°，如图所示
18．（2020·江苏南京）如图所示，入射光线AO射向平面镜，画出反射光线OB并标出反射角的大小。
【答案】
资料整理【淘宝店铺：向阳百分百】【解析】
做出法线，入射光线与镜面的夹角是30°，所以入射角为
90°-30°=60°
根据反射角等于入射角做出反射光线。反射角也为60°，如图所示：
19．（2020·河南）检查视力时，为节省空间，常让被测者背对视力表观察对面墙壁上平面镜M中视力表
的像，请在图中作出被测者通过平面镜M看到视力表上A点的光路图。
【答案】
【解析】
根据平面镜的成像规律，作视力表上A点在平面镜的对称点 ，连接被测者的眼睛与点 ，交于平面镜
上，再连接视力表上A点与平面镜的点 ，即可得到入射光线与反射光线，并标上箭头，如下图所示。
20．（2020·安徽）图中MN为平面镜，OB为入射光线AO的反射光线。请在图中画出光线AO并标出入射
角的度数。
资料整理【淘宝店铺：向阳百分百】【答案】
【解析】
经过反射点作出法线。因为反射光线与镜面的夹角是 ，所以反射角为
根据反射角与入射角相等作出入射光线并标出入射角的度数。如下图所示
资料整理【淘宝店铺：向阳百分百】资料整理【淘宝店铺：向阳百分百】
