专题 15 电流和电路
【2022年】
一、多选题

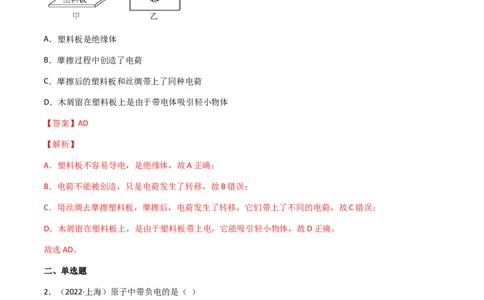

1．（2022·湖南长沙）如图甲所示，小丽在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，照着图
案用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所
示，这个过程模拟了静电复印。下列说法正确的是（ ）
A．塑料板是绝缘体
B．摩擦过程中创造了电荷
C．摩擦后的塑料板和丝绸带上了同种电荷
D．木屑留在塑料板上是由于带电体吸引轻小物体
【答案】AD
【解析】
A．塑料板不容易导电，是绝缘体，故A正确；
B．电荷不能被创造，只是电荷发生了转移，故B错误；
C．用丝绸去摩擦塑料板，摩擦后，电荷发生了转移，它们带上了不同的电荷，故C错误；
D．木屑留在塑料板上，是由于塑料板带上电，它能吸引轻小物体，故D正确。
故选AD。
二、单选题
2．（2022·上海）原子中带负电的是（ ）
A．质子 B．电子 C．中子 D．原子核
【答案】B
【解析】
质子带正电，电子带负电，中子不带电，原子核带正电，故B正确．
3．（2022·重庆）宾馆房间有门铃系统，当房客闭合开关S ，“请勿打扰”灯泡L发光，来访者即便闭合
1
门铃开关S ，门铃R也不发声；只有在S 断开，S 闭合时，门铃才发出“叮咚”声。R的电阻远大于L的
2 1 2
电阻。图中设计的电路图，跟该门铃系统功能吻合的是（ ）
资料整理【淘宝店铺：向阳百分百】A． B． C． D．
【答案】A
【解析】
A．当房客闭合开关S ，只有“请勿打扰”灯泡L连入电路中，灯泡L发光；来访者闭合门铃开关S ，门铃
1 2
R短路，R不发声；只有在S 断开，S 闭合时，灯与门铃串联，因R的电阻远大于L的电阻，故电源电压基
1 2
本加在R的两端，门铃才发出“叮咚”声（灯的电压很小，故灯不发光），故A符合题意；
Ｂ．当房客闭合开关S ，门铃R 连入电路中，门铃发出“叮咚”声，L不发光，故B不符合题意；
1
C．当房客闭合开关S ，门铃R 连入电路中，门铃发出“叮咚”声，L不发光，故C不符合题意；
1
D．当房客闭合开关S ，“请勿打扰”灯泡L发光，来访者闭合门铃开关S ，门铃R与灯并联，灯发光，门
1 2
铃发出“叮咚”声，故D不符合题意。
故选A。

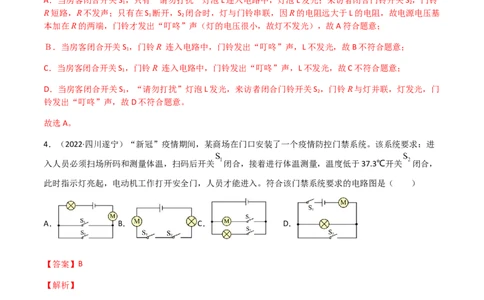

4．（2022·四川遂宁）“新冠”疫情期间，某商场在门口安装了一个疫情防控门禁系统。该系统要求：进
入人员必须扫场所码和测量体温，扫码后开关 闭合，接着进行体温测量，温度低于37.3℃开关 闭合，
此时指示灯亮起，电动机工作打开安全门，人员才能进入。符合该门禁系统要求的电路图是（ ）
A． B． C． D．
【答案】B
【解析】
根据题意知道，当满足扫码后开关 闭合，和体温低于37.3℃两个条件时，指示才灯亮起，电动机工作打
开安全门，人员才能进入，说明两个开关必须都闭合才可以，打开安全门，即两个开关是串联关系，故B
符合题意。
故选B。
5．（2022·重庆）如图所示为一种新型“水温感应龙头”。自带水流发电电源。当水流温度低于40℃。感
应开关S 闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S 闭合，只有红灯照亮水流，以警示
1 2
用水人。下列电路设计能实现该功能的是（ ）
资料整理【淘宝店铺：向阳百分百】A． B． C． D．
【答案】B
【解析】
感应开关S 闭合，只有绿灯照亮水流，说明开关S 与绿灯串联；感应开关S 闭合，只有红灯照亮水流，说
1 1 2
明开关S 与红灯串联。且红灯和绿灯工作时互不影响，则红灯和绿灯并联。符合以上要求的电路连接方式
2
只有B图，故B符合题意，ACD不符合题意。
故选B。

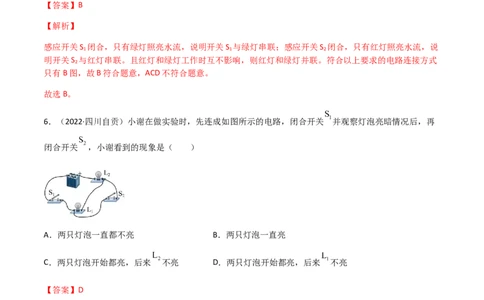

6．（2022·四川自贡）小谢在做实验时，先连成如图所示的电路，闭合开关 并观察灯泡亮暗情况后，再
闭合开关 ，小谢看到的现象是（ ）
A．两只灯泡一直都不亮 B．两只灯泡一直亮
C．两只灯泡开始都亮，后来 不亮 D．两只灯泡开始都亮，后来 不亮
【答案】D
【解析】
由电路图可知，闭合开关S 后，L 、L 串联，都发光；再闭合开关S ，S 与其相连的导线将灯泡L 短路，L
1 1 2 2 2 1 1
熄灭，L 仍然发光。
2
故选D。
7．（2022·江苏扬州）医院入口处的扫码测温系统工作时，扫码为绿码，开关 闭合；测温正常，开关
闭合。只有扫码为绿码且测温正常，系统才会启动电动机打开闸门放行。下列电路设计符合要求的是（
）
资料整理【淘宝店铺：向阳百分百】A． B． C． D．
【答案】D
【解析】
A．只要扫码为绿码，开关 闭合或者测温正常，开关 闭合，电动机就会工作，故A不符合题意；
B．若测温正常，开关 闭合，电动机就工作，故B不符合题意；
C．若扫码为绿码，开关 闭合，电功机就工作了，故C不符合题意；
D．只有扫码为绿码，开关 闭合，且测温正常，开关 闭合，电动机才会工作，故D符合题意。
故选D。

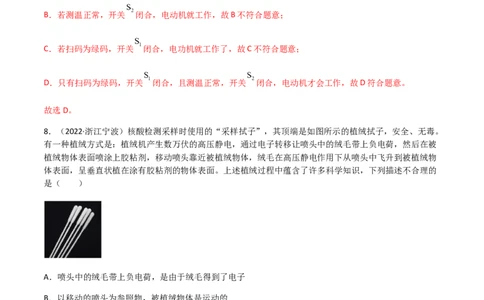

8．（2022·浙江宁波）核酸检测采样时使用的“采样拭子”，其顶端是如图所示的植绒拭子，安全、无毒。
有一种植绒方式是：植绒机产生数万伏的高压静电，通过电子转移让喷头中的绒毛带上负电荷，然后在被
植绒物体表面喷涂上胶粘剂，移动喷头靠近被植绒物体，绒毛在高压静电作用下从喷头中飞升到被植绒物
体表面，呈垂直状植在涂有胶粘剂的物体表面。上述植绒过程中蕴含了许多科学知识，下列描述不合理的
是（ ）
A．喷头中的绒毛带上负电荷，是由于绒毛得到了电子
B．以移动的喷头为参照物，被植绒物体是运动的
C．绒毛能在高压静电作用下运动，是由于能量可以创生
D．绒毛从喷头中飞升到被植绒物体表面，是由于力能改变物体的运动状态
【答案】C
【解析】
A．物质的原子整体不显电性，物体对外不显电性，当物体带上多余的电荷，对外显负电，所以绒毛带上
负电荷是得到了电子，故A不符合题意；
资料整理【淘宝店铺：向阳百分百】B．喷头在移动时，靠近被植绒物体，即被植绒物体相对喷头有位置变化，是运动的，故B不符合题意；
C．绒毛在高压静电作用下从喷头飞升到被植绒物体的过程是，电能转化为机械能的过程。据能量守恒定
律，能量只能从一个物体转移到另一个物体，或由一种形式转化为另一种形式，不能凭空消失，也不能凭
空产生，故C符合题意；
D．绒毛能从喷头中飞升到被植绒物体表面，是由于绒毛受到力的作用，而这个力的作用，让绒毛改变了
运动状态，故D不符合题意。
故选C。
9．（2022·浙江金华）某款“抓娃娃”机通过投币接通电源后，娃娃机内彩灯发光，接着用手接触“感
应”开关接通电动机才能抓取“娃娃”，不投币只用手接触“感应”开关无法抓“娃娃”。下列简化电路
中符合要求的是（ ）
A． B． C． D．
【答案】B
【解析】
由题意可知，“抓娃娃”机通过投币接通电源后，娃娃机内彩灯发光，接着用手接触“感应”开关接通电
动机才能抓取“娃娃”，不投币只用手接触“感应”开关无法抓“娃娃”，这说明感应和投币互不影响，
故彩灯和电动机应是并联的，且投币开关应该在干路上，结合图示可知，只有B符合题意，ACD不符合题
意。
故选B。
10．（2022·湖南衡阳）现代社会倡导文明出行，晓民同学观察人行横道信号灯，发现人行横道信号灯由红
灯和绿灯组成，红灯停，绿灯行，以下画出的是控制人行横道红、绿灯的模拟电路图，你认为可行的是（
）
A． B． C． D．
【答案】D
【解析】
根据红、绿信号每次只能亮其中一个灯，不能同时亮，即不能同时工作，每个可独立工作，所以两灯应并
联，且各有一个开关控制，干路上没有开关。
资料整理【淘宝店铺：向阳百分百】A．当开关S 、S 都闭合时，红灯、绿灯串联，两个灯泡同时发光，故A不符合题意；
1 2
B．只闭合开关S 时，红灯、绿灯串联，两个灯泡同时发光，再闭合开关S ，红灯被短路，只有绿灯亮，
1 2
故B不符合题意；
C．只闭合开关S 时，红灯亮，再闭合开关S ，两个灯泡都发光，故C不符合题意；
1 2
D．只闭合开关S 时红灯亮，只闭合开关S 时绿灯亮，两灯独立工作，互不影响，故D符合题意。
1 2
故选D。
11．（2022·四川成都）实验小组的同学连接了四个电路（如图）来探究开关的控制作用，下列判断正确的
是（ ）
A．甲电路中，开关S只控制L B．乙电路中，闭合开关S，两灯都亮
1
C．丙电路中，闭合开关S，L 亮，L 不亮 D．丁电路中，断开开关S，L 不亮，L 亮
1 2 1 2
【答案】D
【解析】
A．由图可知，此时两灯串联，故开关S可以同时控制L 和L ，故A错误；
1 2
B．由图可知，闭合开关后，灯泡L 将被短路，不会发光，故B错误；
1
C．由图可知，闭合开关后，电流从电源的正极直接流回电源的负极，两灯均被短路，均不亮，故C错误；
D．由图可知，断开开关S后，此时只有L 接入电路，故L 不亮，L 亮，故D正确。
2 1 2
故选D。
12．（2022·山东泰安）如图所示，灯泡 、 串联的电路是（ ）
A． B． C． D．
【答案】B
【解析】
ACD．闭合开关后，两灯的两端分别连在一起，然后接到电路中，两灯并联，故ACD不符合题意；
资料整理【淘宝店铺：向阳百分百】B．闭合开关后，两灯依次相连，然后接到电路中，两灯串联，故B符合题意.
故选B。
13．（2022·天津）手电筒的结构如图所示，按下按键时，电路接通小灯泡发光。该手电筒的电路图，图中
正确的是（ ）
A． B． C． D．
【答案】B
【解析】
A．图中没有开关，故A错误；
B．图中有电源、开关和小灯泡，闭合开关，小灯泡发光，故B正确；
C．图中没有电源，故C错误；
D．闭合开关后，小灯泡被短路，灯泡不亮，故D错误。
故选B。
14．（2022·天津）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A 的示数为
1
0.3A，则通过小灯泡L 、L 的电流分别是（ ）
1 2
A．0.3A，0.2A B．0.2A，0.3A C．0.5A，0.3A D．0.5A，0.2A
【答案】A
【解析】
由图中可知，小灯泡L 与L 并联，电流表A测干路电流，电流表A 测流过灯泡L 的电流，由题意可知，电
1 2 1 1
流表A的示数为I=0.5A，即干路电流为0.5A，电流表A 的示数为I =0.3A，即流过灯泡L 的电流为0.3A，由
1 1 1
并联电路的电流规律可知，流过灯泡L 的支路电流为
2
I=I-I=0.5A-0.3A=0.2A
2 1
资料整理【淘宝店铺：向阳百分百】故A符合题意，BCD不符合题意。
故选A。
15．（2022·四川内江）关于摩擦起电和电路，下列说法正确的是（ ）
A．图甲中，两个带电小球相互排斥，说明两个小球一定都带正电
B．图乙中，玻璃棒在丝绸上摩擦后，失去电子带正电
C．图丙中，可以用导线将电池正负极长时间直接连接
D．图丁中，小彩灯之间的连接方式是并联
【答案】B
【解析】
A．图甲中，两个带电小球相互排斥，说明两个小球一定都同种电荷，因为同种电荷相互排斥，故A错误；
B．玻璃棒在丝绸上摩擦后，玻璃棒对电子的束缚能力比较弱，失去电子带正电，故B正确；
C．不能用导线将电池正负极长时间直接连接，发了电源短路，会烧坏电路，故C错误；
D．图丁中，小彩灯之间首尾相连，故小彩灯的连接方式是串联，故D错误。
故选B。
16．（2022·山东临沂）如图所示电路，闭合开关S 、S ，小灯泡L 和L 均正常发光，两电表都有示数，下
1 2 1 2
列判断正确的是（ ）
A．电流表A 只测量灯L 的电流 B．电流表A 的示数比A 的大
1 2 2 1
C．灯L 被短路时，L 正常发光 D．仅断开S 只有一个表有示数
1 2 1
【答案】D
【解析】
资料整理【淘宝店铺：向阳百分百】A．闭合开关S 、S ，电流表A 在干路上，测量干路电流，故A错误；
1 2 1
B．闭合开关S 、S ，两个灯泡并联，电流表A 在干路上，电流表A 在支路上，故电流表A 的示数比A 的
1 2 1 2 2 1
小，故B错误；
C．若灯L 被短路时，则灯泡L 也被短路，故C错误；
1 2
D．仅断开S ，只有灯泡L 接入电路，电流表A 没有接入电路，故没有示数，只有电流表A 接入电路，故
1 2 2 1
只有电流表A 有示数，故D正确。
1
故选D。
17．（2022·山东临沂）《危险化学品安全管理条例》要求，学校危化品储藏室的门上要装两把锁，只有学
校分管领导和管理员同时启用钥匙才能触发保险栓，从而打开储藏室的门。如果启用钥匙相当于闭合开关，
下列简化电路，符合要求的是（ ）
A． B． C． D．
【答案】A
【解析】
A．由A图知，开关S 和S 串联，只要有一个开关不闭合，电路是开路，若要打开储藏室的门需同时闭合
1 2
开关S 和S ，即可触发保险栓，电动机工作，故A符合题意；
1 2
B．由B图知，开关S 和S 并联，只要有一个开关闭合即可触发保险栓，电动机工作，故B不符合题意；
1 2
CD．由C图和D图知，开关S 和S 并联，若两个开关闭合，则会出现电源短路，电动机不能工作，故CD
1 2
不符合题意。
故选A。
18．（2022·湖南怀化）干燥的天气里，用塑料梳子梳头发，头发会随着梳子飘起来，而且会变得蓬松，下
列说法正确的是（ ）
A．头发随着梳子飘起来是因为头发和梳子带上了同种电荷
B．梳子梳头后，头发带电而梳子不带电
C．塑料梳子是导体
D．摩擦起电的实质是电子发生了转移
【答案】D
【解析】
资料整理【淘宝店铺：向阳百分百】AB．用塑料梳子梳头发时，塑料梳子与头发相互摩擦，发生了电荷的转移，从而使梳子和头发分别带上异
种电荷而互相吸引，所以头发随着梳子飘起来，故AB错误；
C．塑料不容易导电是绝缘体，故C错误；
D．摩擦起电的实质是电子在物体之间发生了转移，摩擦过程中束缚电子本领弱的物体失去电子带正电，
束缚电子能力强的物体得到电子带负电，故D正确。
故选D。
19．（2022·湖南长沙）某电吹风有冷风、热风两挡，如果只发热不吹风，会因温度过高引发安全事故。以
下设计的电吹风电路合理的是（ ）
A． B． C． D．
【答案】D
【解析】
A．若开关闭合，只有热风，故A不符合题意；
B．若开关闭合，电动机和加热电阻一起工作，只有热风，故B不符合题意；
C．若开关不闭合，只加热，不吹风，会因温度过高引发安全事故，故C符合题意；
D．若开关S闭合，只吹冷风，再闭合S ，则吹热风，故D符合题意。
1
故选D。
20．（2022·江苏苏州）使用空气炸锅（如图所示）时发现：同时闭合定时开关和温控开关产生热风，仅闭
合定时开关产生冷风，不会只发热不吹风。则其电路可能是（ ）
A． B． C． D．
资料整理【淘宝店铺：向阳百分百】【答案】D
【解析】
同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风，说明发热管和电
动机并联，定时开关在干路中，温控开关和发热管一条支路。
A．仅闭合定时开关，发热管和电动机串联，它们同时工作，产生热风，故A不符合题意；
B．发热管和电动机并联，闭合定时开关和温控开关，发热管和电动机同时工作，产生热风，闭合定时开
关电动机工作，只闭合温控开关，发热管工作，故B不符合题意；
C．发热管和电动机并联，温控开关在干路中，定时开关和电动机在一条支路，只闭合定时开关，电动机
不会工作，故C不符合题意；
D．发热管和电动机并联，定时开关在干路中，温控开关和发热管一条支路，同时闭合定时开关和温控开
关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风，故D符合题意。
故选D。
21．（2022·广东广州）两款温控开关K 和K ，当温度低于50℃时，K 保持闭合，K 保持断开；当温度高
1 2 1 2
于50℃时，K 保持断开，K 保持闭合，某保温水壶用其中一款开关检测水温，其加热电阻R在水温低于
1 2
50℃时工作，在水温高于50℃时不工作，下列电路图中符合用电安全且能实现该保温水壶功能的是
（ ）
A． B． C． D．
【答案】C
【解析】
AB．由电路图可知，电路中加热电阻R与开关并联，当开关闭合时会对电源短路，将会烧坏电源，故AB
不符合题意；
CD．由电路图可知，加热电阻R与开关串联，加热电阻在水温低于50℃时工作，即水温低于50℃时开关
应闭合；加热电阻在水温高于50℃时不工作，即水温高于50℃时开关应断开，由题意可知，符合这一规律
的应该是K ，故C符合题意，D不符合题意。
1
故选C。
22．（2022·湖北黄冈）给某型号电烤箱设定好工作时间和温度，即闭合定时开关S 和温控开关S ，再闭合
1 2
启动开关S，电烤箱开始工作。当达到了设定的工作时间或温度时，定时开关S 或温控开关S 断开，电烤
1 2
箱就停止工作。下列电路符合要求的是（ ）
资料整理【淘宝店铺：向阳百分百】A． B． C． D．
【答案】A
【解析】
由题意，当启动开关S、定时开关S 或温控开关S 断开时，电烤箱就停止工作，因此启动开关S、定时开关
1 2
S 或温控开关S 为串联，故A符合题意，故BCD不符合题意。
1 2
故选A。
三、作图题
23．（2022·四川达州）某船上装有平衡警示电路，其中S为重力开关，金属片M可绕O点自由转动。当
船水平时，M在a、b中间；当船左倾到一定程度时，绿灯亮、电铃响；当船右倾到一定程度时、红灯亮、
电铃响。请完成电路图。
【答案】
【解析】
当船左倾到一定程度时，重力开关M与a接通，此时绿灯亮、电铃响，则将绿灯和电铃接入电路中；当船
右倾到一定程度时、重力开关M与b接通，此时红灯亮、电铃响，则将红灯和电铃接入电路中。两种情况
下电铃都响，则电铃在干路中，红灯、绿灯单独工作，互不影响，则红灯和绿灯并联，如图所示：
四、填空题
24．（2022·四川遂宁）用丝绸摩擦过的玻璃棒去接触不带电的验电器时，验电器的金属箔张开（如图），
金属箔因失去电子带上______电荷，接触瞬间电流的方向是______（选填“金属球到玻璃棒”或“玻璃棒
资料整理【淘宝店铺：向阳百分百】到金属球”）。
【答案】 正 玻璃棒到金属球
【解析】
[1][2]用丝绸摩擦过的玻璃棒因缺少电子（电子带负电荷），带正电。当接触金属箔后，金属箔处的电子会
通过金属杆、金属球，流向玻璃棒，金属箔失去电子从而带上正电荷。电流的方向与负电荷的流向相反，
因此接触瞬间电流的方向是玻璃棒到金属球。
25．（2022·四川达州）用丝绸摩擦过的玻璃棒能吸起地上的羽毛，是因为玻璃棒的一些___________（选
填“质子”“中子”或“电子”）转移到丝绸上，使玻璃棒带了电，由于带电体具有___________的性质，
所以玻璃棒能吸起地上的羽毛。
【答案】 电子 吸引轻小物体
【解析】
[1][2]用丝绸摩擦过的玻璃棒能吸起地上的羽毛，是因为在摩擦过程中发生了电荷的转移，玻璃棒上的一些
电子转移到丝绸上，从而使玻璃棒带电，而带电体具有吸引轻小物体的性质，故玻璃棒能吸起地上的羽毛。
26．（2022·山东泰安）用丝绸摩擦过的玻璃棒靠近吸管的一端，吸管被排斥，则吸管带___________电。
【答案】正
【解析】
用丝绸摩擦过的玻璃棒带正电，将其靠近吸管的一端后，吸管被排斥，则由同种电荷相互排斥可知，吸管
也带正电。
【2021年】
一、单选题
1．（2021·重庆）“工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式，图是泡“工夫茶”用的电茶
炉，在电路中用R 和R 代表消毒锅和煮水壶，当闭合开关S后，R 和R 才能工作，但不能同时加热，电
1 2 1 2
路中符合要求的是（ ）
资料整理【淘宝店铺：向阳百分百】A． B． C． D．
【答案】C
【解析】
A．电路图中，当闭合开关S后，R 和R 才能工作，当开关S 、S 都闭合时两电阻可以同时工作，故A不符
1 2 1 2
合题意；
B．电路图中，当闭合开关S后，R 和R 才能工作，当开关S 闭合时两电阻可以同时工作，故B不符合题
1 2 1
意；
C．电路图中，当闭合开关S后，R 和R 才能工作，开关S 为单刀双掷开关，只能使R 和R 中的一个接入
1 2 1 1 2
电路，则R 和R 不能同时加热，故C符合题意；
1 2
D．电路图中，当闭合开关S后，R 和R 才能工作，当开关S 断开时两电阻可以同时工作，故D不符合题
1 2 1
意。
故选C。
2．（2021·重庆）小杨同学仔细观察了一间普通教室的照明电路，每盏电灯规格相同且都能正常发光，每
个开关都能控制两盏电灯，图所示的电路图中符合要求的是（ ）
A． B． C． D．
【答案】B
【解析】
由题意可知，每盏灯正常工作的电压均为220V，要四盏灯全部正常发光，则它们之间的连接方式只能是并
联；每个开关都能独立控制两盏灯，则开关应接在控制两盏灯的干路上，故B符合题意，ACD不符合题意。
故选B。
3．（2021·湖南长沙）玩具警车的简化电路主要由电动机和灯泡组成，下面的设计图中电路安全且电动机
和灯泡都能独立工作的是（ ）
资料整理【淘宝店铺：向阳百分百】A． B． C． D．
【答案】C
【解析】
电路安全且电动机和灯泡都能独立工作，说明电动机和灯泡时并联。
A．电动机和灯泡是串联，故A不符合题意；
B．灯泡不能独立工作，故B不符合题意；
C．电动机和灯泡时并联，且安全，故C符合题意；
D．电动机和灯泡时并联，但是开关S闭合后，电路短路，故D不符合题意。
故选C。
4．（2021·山东临沂）如图所示电路，闭合开关后两灯均正常发光，下列判断正确的是（ ）
A．电流表A 测通过灯L 的电流
1 1
B．两电流表的示数一定不相同
C．两灯的额定功率一定不相同
D．仅断开S ，电流表A 的示数不变
2 2
【答案】B
【解析】
AB．从图中可以看出，两灯泡并联，电流表A 测通过灯L 的电流，电流表A 测通过总电路的电流，电流
1 2 2
表A 示数小于电流表A 示数。故A错误，B正确；
1 2
C．两灯泡并联，电压相等，当灯泡的电阻相同时，灯泡的功率相等。故C错误；
D．仅断开S ，电路中只有灯泡L 工作，电流表A 测量L 电流，示数比原来小。故D错误。
2 1 2 1
故选B。
资料整理【淘宝店铺：向阳百分百】5．（2021·湖北宜昌）如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡
L 、L 均不发光，于是他用一根导线来排查故障。当导线连接L 两端时两灯仍不发光，连接L 两端时L 发
1 2 1 2 1
光、L 不发光。由此判断电路的故障是（ ）
2
A．L 断路 B．L 断路 C．L 短路 D．L 短路
1 2 1 2
【答案】B
【解析】
A．若L 断路不能形成闭合回路，所以电路中无电流，两个灯都不亮，当导线连接L 两端时L 发光L 不发
1 1 2 1
光，故A不符合题意；
B．若L 断路不能形成闭合回路，所以电路中无电流，两个灯都不亮，当导线连接L 两端时两灯仍不发光，
2 1
连接L 两端时L 发光、L 不发光，故B符合题意；
2 1 2
C．当L 短路时，L 不亮，L 亮，故C不符合题意；
1 1 2
D．当L 短路时，L 不亮，L 亮，故D不符合题意。
2 2 1
故选B。
6．（2021·北京）图示的四种用品中，通常情况下属于导体的是（ ）
A． 金属勺B． 瓷碗C． 塑料壳D． 木
铲
【答案】A
【解析】
A．金属勺容易导电，属于导体，故A符合题意；
B．瓷碗不容易导电，属于绝缘体，故B不符合题意；
C．塑料壳不容易导电，属于绝缘体，故C不符合题意；
D．木铲不容易导电，属于绝缘体，故D不符合题意。
资料整理【淘宝店铺：向阳百分百】故选A。
7．（2021·山东临沂）临沂是“中国物流之都”，仓储管理尤为重要。某仓库管理员设计了一个电路，确
保无论前后门来人按下开关，电铃都会响起，但代表前后门的灯会分别被点亮。下列四种设计，最佳的是
（ ）
A． B． C． D．
【答案】C
【解析】
无论前后门来人按下开关，电铃都会响起，但代表前后门的灯会分别被点亮，电铃最好放在干路上，两个
灯并联，各用一个开关控制，比使用两个电铃更加简便，故ABD不符合题意，C符合题意。
故选C。
8．（2021·山西）小伟妈妈做饭时，不小心把胡椒粉洒在粗粒盐上。小伟急中生智，拿塑料小勺在毛料布
上摩擦了几下，然后把小勺靠近胡椒粉，胡椒粉立刻被吸到勺子上，成功将胡椒粉和粗粒盐分开。下列说
法正确的是（ ）
A．塑料小勺能吸引胡椒粉是因为它带了电
B．若塑料小勺带负电是因为它失去了电子
C．塑料小勺带电是通过摩擦的方法创造了电荷
D．塑料小勺摩擦毛料布带了电，说明小勺是导体
【答案】A
【解析】
A．塑料勺经过摩擦带了电，带电体吸引胡椒粉这样的轻小物体，故A正确；
B．若塑料勺带负电是因为它得到电子，故B错误；
C．塑料小勺带电是通过摩擦的方法使电荷发生了转移，不是创造了电荷，故C错误；
D．摩擦起电不能说明物体是导体，塑料小勺是绝缘体，故D错误。
故选A。
9．（2021·福建）用纸巾摩擦过的塑料吸管可以吸引纸屑，此过程中（ ）
资料整理【淘宝店铺：向阳百分百】A．通过摩擦创造了电荷 B．吸管和纸巾带同种电荷
C．正电荷在吸管和纸巾间转移 D．负电荷在吸管和纸巾间转移
【答案】D
【解析】
A．摩擦起电的实质是电子的转移，故A不符合题意；
B．吸管和纸巾带不同种电荷，故B不符合题意；
CD．电子在吸管和纸巾间转移，带负电，故C不符合题意，D符合题意。
故选D。
10．（2021·湖北）如图所示电路，下列说法中正确的是（ ）
A．只闭合S 时，只有R 接入电路工作
2 1
B．无论如何调节开关，R 与R 都不能串联
2 1
C．开关都闭合时，电流表示数最大
D．只闭合S 时，电压表示数为0
1
【答案】C
【解析】
AB．只闭合S 时，电阻R 和R 串联，电压表测量R 两端电压，电流表测量电路中的电流，故AB错误；
2 1 2 2
C．电流表测量的是干路中的电流，根据公式 ，电源的电压一定，当电路中的总电阻最小时，电流最
大。当开关都闭合时，电阻R 和灯泡并联，电阻R 被短路，此时电流表示数最大，故C正确；
1 2
D．只闭合S 时，灯泡L和R 串联，电压表测量R 两端电压，电压表示数不为0，故D错误。
1 2 2
故选C。
二、填空题
11．（2021·安徽）原子是构成物质的一种微粒，借助外部能量，可以使外层电子从原子脱离，原子失去电
子后成为带______（选填“正或负”）电的粒子。
【答案】正
资料整理【淘宝店铺：向阳百分百】【解析】
原子借助外部能量，可以使外层电子从原子脱离，原子失去电子后，因缺少电子带正电。
12．（2021·重庆）如图所示，是歼20战机与加油机空中加油的情景，歼20战机相对加油机是
___________（选填“静止”或“运动”）的；由于飞机与空气发生___________而带上了大量的电荷，加
油时有燃烧的危险，所以机体上装有尖端放电器。
【答案】 静止 摩擦起电（或摩擦）
【解析】
[1]空中加油时，歼20战机相对于加油机的位置没有改变，故歼20战机相对加油机是静止的。
[2]飞机与空气的原子核对电子束缚能力不同，在飞行过程中，飞机与空气发生摩擦使电子发生转移会使飞
机带上电荷，为避免加油时放电而发生危险，机体上装有尖端放电器。
13．（2021·天津）钢丝钳的钳柄上套有橡胶套：①橡胶套有凹凸不平的花纹，自的是增大手与钳柄之间的
______；②橡胶是______（选填“导体”或“绝缘体”），用钢丝钳维修电路时可防止触电。
【答案】 摩擦 绝缘体
【解析】
[1]橡胶套有凹凸不平的花纹，是通过改变接触面的粗糙程度来增大摩擦力的。
[2]橡胶是绝缘体，不易导电，这样可防止触电。
14．（2021·山东枣庄）如图所示，用丝绸摩擦过的玻璃棒去接触带电验电器的金属球时，发现验电器金属
箔片的张角变大，则验电器原来带______电；在金属箔张角变大的瞬间，验电器金属杆里的电流方向是从
______。
【答案】 正 金属球到金属箔片
【解析】
[1]用丝绸摩擦过的玻璃棒带正电，去接触带电验电器的金属球时，验电器金属箔片的张角变大，说明金属
箔之间的斥力变大，由于同种电荷互相排斥，则验电器原来带正电。
[2]物理学规定，正电荷定向移动的方向为电流方向，在金属箔张角变大的瞬间，验电器金属杆里的电子从
资料整理【淘宝店铺：向阳百分百】金属箔移动到金属球，验电器金属杆里的电流方向与电子运动的方向相反，故验电器金属杆里的电流方向
是从金属球到金属箔片。
15．（2021·山东枣庄）小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所
示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接
下来的操作是：断开开关，______继续进行实验。
【答案】 正负接线柱反接 改接小量程
【解析】
[1]连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，说明电流表中的电流方向反了，原
因是电流表正负接线柱反接。
[2]纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，指针偏过角度过小，说明电路中电流过小，
接下来的操作是：断开开关，改接小量程继续进行实验。
16．（2021·山东济宁）将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡
的电流___________（选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是___________。
【答案】 等于 串联电路中，电流处处相等
【解析】
[1][2]两灯串联，串联电路电流处处相等，灯泡亮度由实际功率决定。
17．（2021·湖南邵阳）有一定值电阻R与一小灯泡L，通过它们的电流I与它们两端的电压U的规律如图
所示，现将R和L并联接在电压为4V的电源两端，此时干路中的电流是________A。
【答案】1.1
【解析】
将R和L并联接在电压为4V的电源两端，由并联电路电压特点可知，各支路两端电压都相等，就等于电源
电压。所以R和L两端电压都为4V，由图可知，当R两端电压为4V时，流过它的电流I=0.4A，当L两端
1
电压为4V时，流过它的电流I=0.7A。并联电路的干路电流等于各支路电流之和，所以干路电流
2
资料整理【淘宝店铺：向阳百分百】I= I+ I=0.4A+0.7A=1.1A
1 2
18．（2021·河南）生活中的“吸”字常蕴含着丰富的物理知识，如：用吸管将饮料“吸”入口中，是利用
了______的作用；梳过头发的塑料梳子能“吸”小纸屑，是因为梳子带了______。
【答案】 大气压 电荷
【解析】
[1] 用吸管将饮料“吸”入口中，利用大气压大于管内气压，将饮料压入嘴中。
[2] 梳子经摩擦后带了电荷，能够吸引轻小物体。
19．（2021·湖北）打出租车时，小丽的手在刚触车门时被“电”了一下，这常常是因为汽车在行驶过程中
与空气______而带电引起的。小丽坐在车上，以司机为参照物，她是______ （选填“运动”或“静
止”）的。
【答案】 摩擦 静止
【解析】
[1]汽车行驶过程中与空气摩擦，产生摩擦起电现象，从而带了电，所以手刚触车门就被“电”了一下。
[2] 小丽坐在车上，以司机为参照物，乘客与司机的位置没有发生变化，因此是静止的。
【2020年】
一、多选题
1．（2020·山东青岛）“用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的是（ ）
A．用导线连接c、e，电流表只能测量通过灯泡L 的电流
1
B．用导线连接d、e，电流表只能测量通过灯泡L 的电流
2
C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L 的电流
1
D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L 的电流
2
【答案】AC
【解析】
A．用导线连接c、e，此时电路为L 的简单电路，电流表测量通过灯泡L 的电流，A正确；
1 1
B．用导线连接d、e，此时电路为L 、L 串联的电路，电流表测量通过灯泡L 、L 的电流，B错误；
1 2 1 2
C．用两根导线分别连接a、d和c、e，此时电路为L 、L 并联的电路，电流表测量通过灯泡L 支路的电流，
1 2 1
资料整理【淘宝店铺：向阳百分百】C正确；
D．用两根导线分别连接b、d和c、e，此时电路为L 、L 并联的电路，电流表测量干路电流，D错误。
1 2
故选AC。
二、单选题
2．（2020·安徽）R 、R 、R 是三个阻值不同的定值电阻。将它们串联起来接入电路，如图甲所示，闭合开
1 2 3
关后，测得各电阻两端的电压关系为U >U >U ；若将它们并联起来接入电路，如图乙所示，则闭合开关后，
1 2 3
通过每个电阻的电流大小关系为
A．I >I >I B．I > I > I C．I = I = I D．I > I > I
1 2 3 3 2 1 1 2 3 2 1 3
【答案】B
【解析】
如图甲把R 、R 、R 串联起来接入电路，且U >U >U ，根据串联电路中电流处处相等，由 得
1 2 3 1 2 3
R >R >R
1 2 3
将它们并联起来接入电路，如图乙，根据并联电路各支路电压相等，可得
I R = I R = I R
1 1 2 2 3 3
故
I > I > I
3 2 1
故选B。
3．（2020·重庆）某种电子测温枪测靠近被测者额头，闭合测温开关S ，只有热敏电阻R工作，测温枪显
1
示被测者额头温度。在环境看不清示数时，再闭合开关S ，显示屏补光灯泡L发光；测温开关S 断开S 闭
2 1 2
合时灯泡L不发光。关于热敏电阻R与补光灯泡L在电路中的连接方式，图中的电路符合要求的是
（ ）
A． B． C． D．
资料整理【淘宝店铺：向阳百分百】【答案】D
【解析】
由题意可知，同时闭合开关S 和S 时，补光灯泡L发光；补光灯泡L不发光时热敏电阻也能正常工作，说
2 1
明补光灯泡与热敏电阻并联，图中的电路符合要求的是D选项的电路图。
故选D。
4．（2020·福建）需要制作一个具有如下功能的选答器：单选题有两个可供选择的答案，与两个答案对应
的红、绿灯分别由S S 两个开关控制，选择哪个答案就闭合对应的开关，使相应的灯发光。下列设计简图
1 2
符合上述要求的是（ ）
A． B． C． D．
【答案】A
【解析】
A．两只灯泡并联，一个开关闭合只有一只灯泡发光，另外一个不受影响，符合题意；
B．两个开关都断开时，两个灯泡都发光，闭合其中一个开关，另一个灯亮，两个开关都闭合，会发生电
源短路，不符合题意；
C．闭合开关S ，两个灯泡都发光，只闭合开关S ，两灯都不亮，不符合题意；
2 1
D．只闭合开关S ，红灯不亮，只闭合开关S ，绿灯亮，不符合题意。
1 2
故选A。
5．（2020·山东滨州）如图所示，用毛皮摩擦过的橡胶棒接触验电器后，验电器金属箔张开，以下说法正
确的是（ ）
A．毛皮摩擦过的橡胶棒带正电
B．验电器的工作原理是同种电荷相互排斥
C．通常情况下橡胶棒是导体
资料整理【淘宝店铺：向阳百分百】D．金属箔张开瞬间电流的方向是由金属球到金属箔
【答案】B
【解析】
A．毛皮摩擦过的橡胶棒带负电，故A错误；
B．验电器是根据同种电荷相互排斥的原理制成的，故B正确；
C．通常情况下橡胶棒不容易导电，是绝缘体，故C错误；
D．毛皮摩擦过的橡胶棒带负电，当橡胶棒和金属球接触后，橡胶棒上的自由电子就会转移到金属球，由
金属球转移到金属箔，瞬间电流的方向是由金属箔到金属球，故D错误。
故选B。
6．（2020·山东德州）下列图中， 是电冰箱内的照明灯，M是压缩机，能正确表示电冰箱简化电路图的
是（ ）
A． B． C． D．
【答案】A
【解析】
照明灯和压缩机都能独立工作，且互不影响，所以照明灯和压缩机是并联的，且都有各自的控制开关，结
合各选项电路图可知，只有A正确，BCD错误。
故选A。
7．（2020·福建）下列材料中，通常情况下属于导体的是（ ）
A．塑料 B．玻璃 C．橡胶 D．钢铁
【答案】D
【解析】
A．塑料不容易导电，是绝缘体，故A不符合题意；
B．玻璃通常情况下是绝缘体，只有加热到红炽状态才变成导体，故B不符合题意；
C．橡胶是很好的绝缘体，故C不符合题意；
D．钢铁易导电，是很好的导体，故D符合题意。
资料整理【淘宝店铺：向阳百分百】故选D。
8．（2020·山东临沂）两只规格相同的灯泡按下图方式连接，将开关S 和S 闭合，则（ ）
1 2
A．两灯泡是串联的 B．电流表A 测灯泡L 的电流
2 2
C．电流表A 的示数是A 的两倍 D．断开S 后，灯泡L 的亮度变大
1 2 2 1
【答案】C
【解析】
ABC．由图可知，两个灯泡并联，电流表A 测通过灯泡L 的电流，电流表A 测量干路中的电流，两个灯泡
2 1 1
规格相同，通过两个灯泡的电流相等，由并联电路电流的规律可知干路中的电流是支路中的电流的2倍，
所以电流表A 的示数是A 的两倍，故C符合题意，AB不符合题意；
1 2
D．断开S 后，为L 的简单电路，灯泡L 两端的电压等于电源电压，两灯并联时，L 两端的电压也等于电
2 1 1 1
源电压，所以灯泡L 的亮度不变，故D不符合题意。
1
故选C。
9．（2020·山东临沂）破壁机可以瞬间击破食物细胞壁，让食材营养释放更充分某品牌破壁机（如图）设
置了安全开关S 和工作开关S ，当杯体放在主机上时S 自动闭合，安全指示灯亮起；再闭合S ，电动机启
1 2 1 2
动破壁，下列电路图符合上述要求的是（ ）
A． B． C． D．
【答案】B
【解析】
当杯体放在主机上时S 自动闭合，安全指示灯亮起，说明该电路是接通的，即S 能控制灯泡；此时电动机
1 1
不工作，说明电动机和灯泡是并联的；再闭合S ，电动机启动破壁，这说明S 和电动机串联在一个支路中，
2 2
资料整理【淘宝店铺：向阳百分百】所以开关S 在干路中，故B符合题意，ACD不符合题意。
1
故选B。
10．（2020·北京）如图所示的滑动变阻器上标记的各部件中，通常情况下，属于绝缘体的是（ ）
A．金属杆 B．瓷筒 C．电阻丝 D．金属滑片
【答案】B
【解析】
ACD．金属杆、电阻丝和金属滑片的材料是金属，容易导电，属于导体，故ACD不符合题意；
B．瓷筒的材料是陶瓷，不容易导电，属于绝缘体，故B符合题意。
故选B。
11．（2020·天津）图所示是一个简化了的玩具警车电路图｡若只让电动机M工作，应（ ）
A．只闭合S B．只闭合S C．S ､S 都闭合 D．S ､S 都断开
1 2 1 2 1 2
【答案】A
【解析】
由电路图知，若只让电动机工作，则需闭合开关 ，断开开关 。
故选A。
12．（2020·重庆）刚搬新家的小超对家里卫生间的电路进行探究，发现照明灯和换气扇能同时使用，也能
独立使用，图中最符合此卫生间电路特点的是（ ）
资料整理【淘宝店铺：向阳百分百】A． B． C． D．
【答案】D
【解析】
A．电动机可以单独工作，但灯泡工作时电动机也工作，故A项不符合题意；
B．灯泡可以单独工作，但电动机工作时灯泡也工作，故B项不符合题意；
C．灯泡与电动机串联，它们不能单独工作，故C项不符合题意；
D．闭合上面开关时，电动机单独工作，闭合下面开关时，灯泡单独工作，两个开关都闭合时，电动机和
灯泡同时工作，故D项符合题意。
故选D。
13．（2020·广东广州）如图所示，轻质棒M放在绝缘支架上，与毛皮摩擦后带上负电的绝缘棒L靠近M
的A端时，A端被L吸引，则（ ）
A．M一定带负电
B．M一定带正电
C．摩擦时，L失去电子
D．摩擦时，L得到电子
【答案】D
【解析】
CD．由题意可知，毛皮摩擦后绝缘棒L带上负电，说明绝缘棒L束缚核外电子的能力较强，得到电子带负
电荷；故C不符合题意，D符合题意；
AB．绝缘棒L靠近M的A端时，A端被L吸引，则M可能带正电；由于带电体具有吸引轻小物体的性质，
所以M也可能不带电；故AB不符合题意。
故选D。
三、填空题
资料整理【淘宝店铺：向阳百分百】14．（2020·山东泰安）A、B、C三个轻质小球，已知A带负电，B和A互相吸引，C和A互相排斥。则B、
C两个轻质小球，一定带电的是______小球。
【答案】C
【解析】
A带负电，B和A互相吸引，根据异种电荷互相吸引，所以B可能带正电，根据带电体吸引轻小物体的性质，
B也可能不带电；C和A互相排斥，根据同种电荷互相排斥，所以C带负电，一定带电的是C小球。
15．（2020·河南）用毛皮摩擦过的橡胶棒由于得到电子而带______电。用这个橡胶棒接触验电器的金属球，
如图所示，验电器的两金属箱片由于带同种电荷互相______而张开。
【答案】 负 排斥
【解析】
[1][2]自然界中存在两种电荷：与毛皮摩擦过的橡胶棒由于得到电子带负电，与丝绸摩擦过的玻璃棒由于失
去电子带正电；电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引，验电器的工作原理就是利
用同种电荷相互排斥。
16．（2020·北京）如图所示，手持用丝绸摩擦过的玻璃棒，靠近吊起的用毛皮摩擦过的橡胶棒的一端，发
现橡胶棒的这端被吸引过来，这是由于______。
【答案】异种电荷相互吸引
【解析】
毛皮摩擦过的橡胶棒带负电，丝绸摩擦过的玻璃棒带正电，而两者相互吸引，是由于异种电荷相互吸引。
17．（2020·上海）如图所示，当一个带负电的物体甲靠近不带电的金属导体乙时，乙的a端会带正电、b
端会带负电。
①发生上述现象的原因：金属导体中存在大量可移动的自由电子，电子带______电（选填“正”或
“负”）；自由电子受到物体甲所带电荷的______作用移动到导体乙的一端（选填“吸引”或“排斥”）；
②若将图中的物体甲换成带正电的物体，根据上述分析可得，导体乙的______（选填“A”“B”或“C”）。
资料整理【淘宝店铺：向阳百分百】A． a、b两端都不会带电
B．a端会带正电、b端会带负电
C．a端会带负电、b端会带正电
【答案】 负 排斥 C
【解析】
(1)[1]电子带负电。
[2]同种电荷相互排斥，所以电子会受到带负电的物体甲的排斥。
(2)[3]异种电荷相互吸引，所以电子会受到带正电的物体甲的吸引，移动到a端，使a端带负电，而b端缺
失了负电荷而带正电，故C符合题意。
资料整理【淘宝店铺：向阳百分百】资料整理【淘宝店铺：向阳百分百】
