专题 15 电流和电路
【2022年】
一、多选题
1．（2022·湖南长沙）如图甲所示，小丽在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，照着图
案用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所
示，这个过程模拟了静电复印。下列说法正确的是（ ）

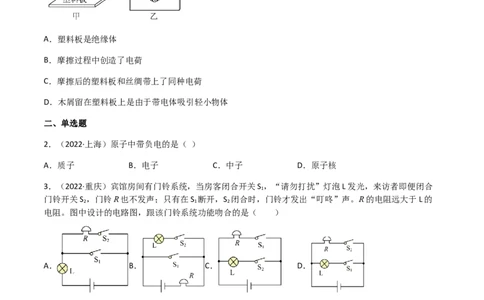

A．塑料板是绝缘体
B．摩擦过程中创造了电荷
C．摩擦后的塑料板和丝绸带上了同种电荷
D．木屑留在塑料板上是由于带电体吸引轻小物体
二、单选题
2．（2022·上海）原子中带负电的是（ ）
A．质子 B．电子 C．中子 D．原子核
3．（2022·重庆）宾馆房间有门铃系统，当房客闭合开关S ，“请勿打扰”灯泡L发光，来访者即便闭合
1
门铃开关S ，门铃R也不发声；只有在S 断开，S 闭合时，门铃才发出“叮咚”声。R的电阻远大于L的
2 1 2
电阻。图中设计的电路图，跟该门铃系统功能吻合的是（ ）
A． B． C． D．
4．（2022·四川遂宁）“新冠”疫情期间，某商场在门口安装了一个疫情防控门禁系统。该系统要求：进
入人员必须扫场所码和测量体温，扫码后开关 闭合，接着进行体温测量，温度低于37.3℃开关 闭合，
此时指示灯亮起，电动机工作打开安全门，人员才能进入。符合该门禁系统要求的电路图是（ ）
A． B． C． D．5．（2022·重庆）如图所示为一种新型“水温感应龙头”。自带水流发电电源。当水流温度低于40℃。感
应开关S 闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S 闭合，只有红灯照亮水流，以警示
1 2
用水人。下列电路设计能实现该功能的是（ ）
A． B． C． D．

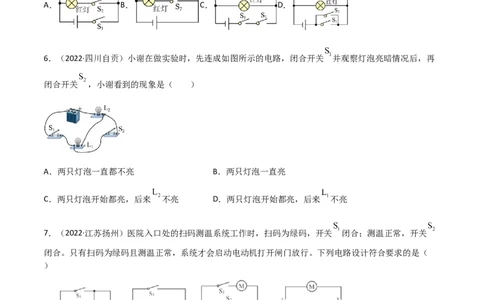

6．（2022·四川自贡）小谢在做实验时，先连成如图所示的电路，闭合开关 并观察灯泡亮暗情况后，再
闭合开关 ，小谢看到的现象是（ ）
A．两只灯泡一直都不亮 B．两只灯泡一直亮
C．两只灯泡开始都亮，后来 不亮 D．两只灯泡开始都亮，后来 不亮
7．（2022·江苏扬州）医院入口处的扫码测温系统工作时，扫码为绿码，开关 闭合；测温正常，开关
闭合。只有扫码为绿码且测温正常，系统才会启动电动机打开闸门放行。下列电路设计符合要求的是（
）
A． B． C． D．
8．（2022·浙江宁波）核酸检测采样时使用的“采样拭子”，其顶端是如图所示的植绒拭子，安全、无毒。
有一种植绒方式是：植绒机产生数万伏的高压静电，通过电子转移让喷头中的绒毛带上负电荷，然后在被
植绒物体表面喷涂上胶粘剂，移动喷头靠近被植绒物体，绒毛在高压静电作用下从喷头中飞升到被植绒物
体表面，呈垂直状植在涂有胶粘剂的物体表面。上述植绒过程中蕴含了许多科学知识，下列描述不合理的
是（ ）A．喷头中的绒毛带上负电荷，是由于绒毛得到了电子
B．以移动的喷头为参照物，被植绒物体是运动的
C．绒毛能在高压静电作用下运动，是由于能量可以创生
D．绒毛从喷头中飞升到被植绒物体表面，是由于力能改变物体的运动状态

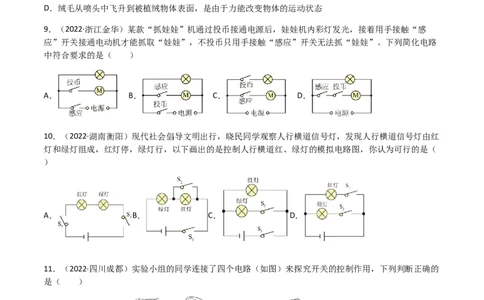

9．（2022·浙江金华）某款“抓娃娃”机通过投币接通电源后，娃娃机内彩灯发光，接着用手接触“感
应”开关接通电动机才能抓取“娃娃”，不投币只用手接触“感应”开关无法抓“娃娃”。下列简化电路
中符合要求的是（ ）
A． B． C． D．
10．（2022·湖南衡阳）现代社会倡导文明出行，晓民同学观察人行横道信号灯，发现人行横道信号灯由红
灯和绿灯组成，红灯停，绿灯行，以下画出的是控制人行横道红、绿灯的模拟电路图，你认为可行的是（
）
A． B． C． D．
11．（2022·四川成都）实验小组的同学连接了四个电路（如图）来探究开关的控制作用，下列判断正确的
是（ ）
A．甲电路中，开关S只控制L B．乙电路中，闭合开关S，两灯都亮
1
C．丙电路中，闭合开关S，L 亮，L 不亮 D．丁电路中，断开开关S，L 不亮，L 亮
1 2 1 2
12．（2022·山东泰安）如图所示，灯泡 、 串联的电路是（ ）A． B． C． D．
13．（2022·天津）手电筒的结构如图所示，按下按键时，电路接通小灯泡发光。该手电筒的电路图，图中
正确的是（ ）
A． B． C． D．
14．（2022·天津）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A 的示数为
1
0.3A，则通过小灯泡L 、L 的电流分别是（ ）
1 2
A．0.3A，0.2A B．0.2A，0.3A C．0.5A，0.3A D．0.5A，0.2A
15．（2022·四川内江）关于摩擦起电和电路，下列说法正确的是（ ）
A．图甲中，两个带电小球相互排斥，说明两个小球一定都带正电
B．图乙中，玻璃棒在丝绸上摩擦后，失去电子带正电
C．图丙中，可以用导线将电池正负极长时间直接连接
D．图丁中，小彩灯之间的连接方式是并联
16．（2022·山东临沂）如图所示电路，闭合开关S 、S ，小灯泡L 和L 均正常发光，两电表都有示数，下
1 2 1 2
列判断正确的是（ ）A．电流表A 只测量灯L 的电流 B．电流表A 的示数比A 的大
1 2 2 1
C．灯L 被短路时，L 正常发光 D．仅断开S 只有一个表有示数
1 2 1
17．（2022·山东临沂）《危险化学品安全管理条例》要求，学校危化品储藏室的门上要装两把锁，只有学
校分管领导和管理员同时启用钥匙才能触发保险栓，从而打开储藏室的门。如果启用钥匙相当于闭合开关，
下列简化电路，符合要求的是（ ）
A． B． C． D．
18．（2022·湖南怀化）干燥的天气里，用塑料梳子梳头发，头发会随着梳子飘起来，而且会变得蓬松，下
列说法正确的是（ ）
A．头发随着梳子飘起来是因为头发和梳子带上了同种电荷
B．梳子梳头后，头发带电而梳子不带电
C．塑料梳子是导体
D．摩擦起电的实质是电子发生了转移
19．（2022·湖南长沙）某电吹风有冷风、热风两挡，如果只发热不吹风，会因温度过高引发安全事故。以
下设计的电吹风电路合理的是（ ）
A． B． C． D．
20．（2022·江苏苏州）使用空气炸锅（如图所示）时发现：同时闭合定时开关和温控开关产生热风，仅闭
合定时开关产生冷风，不会只发热不吹风。则其电路可能是（ ）A． B． C． D．
21．（2022·广东广州）两款温控开关K 和K ，当温度低于50℃时，K 保持闭合，K 保持断开；当温度高
1 2 1 2
于50℃时，K 保持断开，K 保持闭合，某保温水壶用其中一款开关检测水温，其加热电阻R在水温低于
1 2
50℃时工作，在水温高于50℃时不工作，下列电路图中符合用电安全且能实现该保温水壶功能的是
（ ）
A． B． C． D．
22．（2022·湖北黄冈）给某型号电烤箱设定好工作时间和温度，即闭合定时开关S 和温控开关S ，再闭合
1 2
启动开关S，电烤箱开始工作。当达到了设定的工作时间或温度时，定时开关S 或温控开关S 断开，电烤
1 2
箱就停止工作。下列电路符合要求的是（ ）
A． B． C． D．
三、作图题
23．（2022·四川达州）某船上装有平衡警示电路，其中S为重力开关，金属片M可绕O点自由转动。当
船水平时，M在a、b中间；当船左倾到一定程度时，绿灯亮、电铃响；当船右倾到一定程度时、红灯亮、
电铃响。请完成电路图。
四、填空题
24．（2022·四川遂宁）用丝绸摩擦过的玻璃棒去接触不带电的验电器时，验电器的金属箔张开（如图），
金属箔因失去电子带上______电荷，接触瞬间电流的方向是______（选填“金属球到玻璃棒”或“玻璃棒
到金属球”）。25．（2022·四川达州）用丝绸摩擦过的玻璃棒能吸起地上的羽毛，是因为玻璃棒的一些___________（选
填“质子”“中子”或“电子”）转移到丝绸上，使玻璃棒带了电，由于带电体具有___________的性质，
所以玻璃棒能吸起地上的羽毛。
26．（2022·山东泰安）用丝绸摩擦过的玻璃棒靠近吸管的一端，吸管被排斥，则吸管带___________电。
【2021年】
一、单选题
1．（2021·重庆）“工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式，图是泡“工夫茶”用的电茶
炉，在电路中用R 和R 代表消毒锅和煮水壶，当闭合开关S后，R 和R 才能工作，但不能同时加热，电
1 2 1 2
路中符合要求的是（ ）
A． B． C． D．
2．（2021·重庆）小杨同学仔细观察了一间普通教室的照明电路，每盏电灯规格相同且都能正常发光，每
个开关都能控制两盏电灯，图所示的电路图中符合要求的是（ ）
A． B． C． D．
3．（2021·湖南长沙）玩具警车的简化电路主要由电动机和灯泡组成，下面的设计图中电路安全且电动机
和灯泡都能独立工作的是（ ）A． B． C． D．
4．（2021·山东临沂）如图所示电路，闭合开关后两灯均正常发光，下列判断正确的是（ ）
A．电流表A 测通过灯L 的电流
1 1
B．两电流表的示数一定不相同
C．两灯的额定功率一定不相同
D．仅断开S ，电流表A 的示数不变
2 2
5．（2021·湖北宜昌）如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡
L 、L 均不发光，于是他用一根导线来排查故障。当导线连接L 两端时两灯仍不发光，连接L 两端时L 发
1 2 1 2 1
光、L 不发光。由此判断电路的故障是（ ）
2
A．L 断路 B．L 断路 C．L 短路 D．L 短路
1 2 1 2
6．（2021·北京）图示的四种用品中，通常情况下属于导体的是（ ）
A． 金属勺B． 瓷碗C． 塑料壳D． 木
铲
7．（2021·山东临沂）临沂是“中国物流之都”，仓储管理尤为重要。某仓库管理员设计了一个电路，确
保无论前后门来人按下开关，电铃都会响起，但代表前后门的灯会分别被点亮。下列四种设计，最佳的是
（ ）A． B． C． D．
8．（2021·山西）小伟妈妈做饭时，不小心把胡椒粉洒在粗粒盐上。小伟急中生智，拿塑料小勺在毛料布
上摩擦了几下，然后把小勺靠近胡椒粉，胡椒粉立刻被吸到勺子上，成功将胡椒粉和粗粒盐分开。下列说
法正确的是（ ）
A．塑料小勺能吸引胡椒粉是因为它带了电
B．若塑料小勺带负电是因为它失去了电子
C．塑料小勺带电是通过摩擦的方法创造了电荷
D．塑料小勺摩擦毛料布带了电，说明小勺是导体
9．（2021·福建）用纸巾摩擦过的塑料吸管可以吸引纸屑，此过程中（ ）
A．通过摩擦创造了电荷 B．吸管和纸巾带同种电荷
C．正电荷在吸管和纸巾间转移 D．负电荷在吸管和纸巾间转移
10．（2021·湖北）如图所示电路，下列说法中正确的是（ ）
A．只闭合S 时，只有R 接入电路工作
2 1
B．无论如何调节开关，R 与R 都不能串联
2 1
C．开关都闭合时，电流表示数最大
D．只闭合S 时，电压表示数为0
1
二、填空题
11．（2021·安徽）原子是构成物质的一种微粒，借助外部能量，可以使外层电子从原子脱离，原子失去电
子后成为带______（选填“正或负”）电的粒子。
12．（2021·重庆）如图所示，是歼20战机与加油机空中加油的情景，歼20战机相对加油机是
___________（选填“静止”或“运动”）的；由于飞机与空气发生___________而带上了大量的电荷，加
油时有燃烧的危险，所以机体上装有尖端放电器。13．（2021·天津）钢丝钳的钳柄上套有橡胶套：①橡胶套有凹凸不平的花纹，自的是增大手与钳柄之间的
______；②橡胶是______（选填“导体”或“绝缘体”），用钢丝钳维修电路时可防止触电。
14．（2021·山东枣庄）如图所示，用丝绸摩擦过的玻璃棒去接触带电验电器的金属球时，发现验电器金属
箔片的张角变大，则验电器原来带______电；在金属箔张角变大的瞬间，验电器金属杆里的电流方向是从
______。
15．（2021·山东枣庄）小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所
示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接
下来的操作是：断开开关，______继续进行实验。
16．（2021·山东济宁）将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡
的电流___________（选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是___________。
17．（2021·湖南邵阳）有一定值电阻R与一小灯泡L，通过它们的电流I与它们两端的电压U的规律如图
所示，现将R和L并联接在电压为4V的电源两端，此时干路中的电流是________A。
18．（2021·河南）生活中的“吸”字常蕴含着丰富的物理知识，如：用吸管将饮料“吸”入口中，是利用
了______的作用；梳过头发的塑料梳子能“吸”小纸屑，是因为梳子带了______。
19．（2021·湖北）打出租车时，小丽的手在刚触车门时被“电”了一下，这常常是因为汽车在行驶过程中
与空气______而带电引起的。小丽坐在车上，以司机为参照物，她是______ （选填“运动”或“静
止”）的。【2020年】
一、多选题
1．（2020·山东青岛）“用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的是（ ）
A．用导线连接c、e，电流表只能测量通过灯泡L 的电流
1
B．用导线连接d、e，电流表只能测量通过灯泡L 的电流
2
C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L 的电流
1
D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L 的电流
2
二、单选题
2．（2020·安徽）R 、R 、R 是三个阻值不同的定值电阻。将它们串联起来接入电路，如图甲所示，闭合开
1 2 3
关后，测得各电阻两端的电压关系为U >U >U ；若将它们并联起来接入电路，如图乙所示，则闭合开关后，
1 2 3
通过每个电阻的电流大小关系为
A．I >I >I B．I > I > I C．I = I = I D．I > I > I
1 2 3 3 2 1 1 2 3 2 1 3
3．（2020·重庆）某种电子测温枪测靠近被测者额头，闭合测温开关S ，只有热敏电阻R工作，测温枪显
1
示被测者额头温度。在环境看不清示数时，再闭合开关S ，显示屏补光灯泡L发光；测温开关S 断开S 闭
2 1 2
合时灯泡L不发光。关于热敏电阻R与补光灯泡L在电路中的连接方式，图中的电路符合要求的是
（ ）
A． B． C． D．
4．（2020·福建）需要制作一个具有如下功能的选答器：单选题有两个可供选择的答案，与两个答案对应
的红、绿灯分别由S S 两个开关控制，选择哪个答案就闭合对应的开关，使相应的灯发光。下列设计简图
1 2
符合上述要求的是（ ）A． B． C． D．
5．（2020·山东滨州）如图所示，用毛皮摩擦过的橡胶棒接触验电器后，验电器金属箔张开，以下说法正
确的是（ ）
A．毛皮摩擦过的橡胶棒带正电
B．验电器的工作原理是同种电荷相互排斥
C．通常情况下橡胶棒是导体
D．金属箔张开瞬间电流的方向是由金属球到金属箔
6．（2020·山东德州）下列图中， 是电冰箱内的照明灯，M是压缩机，能正确表示电冰箱简化电路图的
是（ ）
A． B． C． D．
7．（2020·福建）下列材料中，通常情况下属于导体的是（ ）
A．塑料 B．玻璃 C．橡胶 D．钢铁
8．（2020·山东临沂）两只规格相同的灯泡按下图方式连接，将开关S 和S 闭合，则（ ）
1 2
A．两灯泡是串联的 B．电流表A 测灯泡L 的电流
2 2
C．电流表A 的示数是A 的两倍 D．断开S 后，灯泡L 的亮度变大
1 2 2 19．（2020·山东临沂）破壁机可以瞬间击破食物细胞壁，让食材营养释放更充分某品牌破壁机（如图）设
置了安全开关S 和工作开关S ，当杯体放在主机上时S 自动闭合，安全指示灯亮起；再闭合S ，电动机启
1 2 1 2
动破壁，下列电路图符合上述要求的是（ ）
A． B． C． D．
10．（2020·北京）如图所示的滑动变阻器上标记的各部件中，通常情况下，属于绝缘体的是（ ）
A．金属杆 B．瓷筒 C．电阻丝 D．金属滑片
11．（2020·天津）图所示是一个简化了的玩具警车电路图｡若只让电动机M工作，应（ ）
A．只闭合S B．只闭合S C．S ､S 都闭合 D．S ､S 都断开
1 2 1 2 1 2
12．（2020·重庆）刚搬新家的小超对家里卫生间的电路进行探究，发现照明灯和换气扇能同时使用，也能
独立使用，图中最符合此卫生间电路特点的是（ ）
A． B． C． D．
13．（2020·广东广州）如图所示，轻质棒M放在绝缘支架上，与毛皮摩擦后带上负电的绝缘棒L靠近M的A端时，A端被L吸引，则（ ）
A．M一定带负电
B．M一定带正电
C．摩擦时，L失去电子
D．摩擦时，L得到电子
三、填空题
14．（2020·山东泰安）A、B、C三个轻质小球，已知A带负电，B和A互相吸引，C和A互相排斥。则B、
C两个轻质小球，一定带电的是______小球。
15．（2020·河南）用毛皮摩擦过的橡胶棒由于得到电子而带______电。用这个橡胶棒接触验电器的金属球，
如图所示，验电器的两金属箱片由于带同种电荷互相______而张开。
16．（2020·北京）如图所示，手持用丝绸摩擦过的玻璃棒，靠近吊起的用毛皮摩擦过的橡胶棒的一端，发
现橡胶棒的这端被吸引过来，这是由于______。
17．（2020·上海）如图所示，当一个带负电的物体甲靠近不带电的金属导体乙时，乙的a端会带正电、b
端会带负电。
①发生上述现象的原因：金属导体中存在大量可移动的自由电子，电子带______电（选填“正”或
“负”）；自由电子受到物体甲所带电荷的______作用移动到导体乙的一端（选填“吸引”或“排斥”）；
②若将图中的物体甲换成带正电的物体，根据上述分析可得，导体乙的______（选填“A”“B”或“C”）。A． a、b两端都不会带电
B．a端会带正电、b端会带负电
C．a端会带负电、b端会带正电
