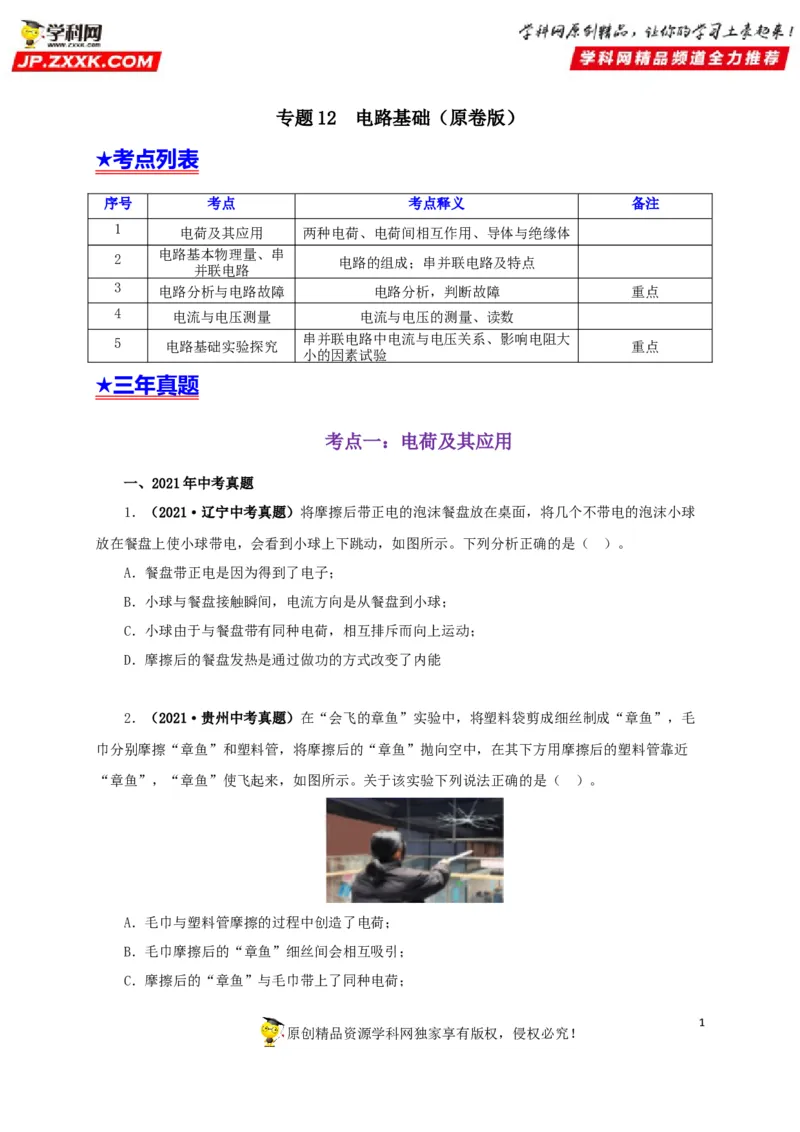

专题12 电路基础（原卷版）
★考点列表
序号 考点 考点释义 备注
1 电荷及其应用 两种电荷、电荷间相互作用、导体与绝缘体
2 电路基本物理量、串 电路的组成；串并联电路及特点
并联电路
3 电路分析与电路故障 电路分析，判断故障 重点
4 电流与电压测量 电流与电压的测量、读数
5 电路基础实验探究 串并联电路中电流与电压关系、影响电阻大 重点
小的因素试验

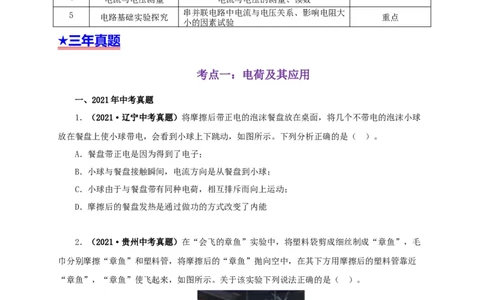

★三年真题
考点一：电荷及其应用
一、2021年中考真题
1．（2021·辽宁中考真题）将摩擦后带正电的泡沫餐盘放在桌面，将几个不带电的泡沫小球
放在餐盘上使小球带电，会看到小球上下跳动，如图所示。下列分析正确的是（ ）。
A．餐盘带正电是因为得到了电子；
B．小球与餐盘接触瞬间，电流方向是从餐盘到小球；
C．小球由于与餐盘带有同种电荷，相互排斥而向上运动；
D．摩擦后的餐盘发热是通过做功的方式改变了内能
2．（2021·贵州中考真题）在“会飞的章鱼”实验中，将塑料袋剪成细丝制成“章鱼”，毛
巾分别摩擦“章鱼”和塑料管，将摩擦后的“章鱼”抛向空中，在其下方用摩擦后的塑料管靠近
“章鱼”，“章鱼”使飞起来，如图所示。关于该实验下列说法正确的是（ ）。
A．毛巾与塑料管摩擦的过程中创造了电荷；
B．毛巾摩擦后的“章鱼”细丝间会相互吸引；
C．摩擦后的“章鱼”与毛巾带上了同种电荷；
1

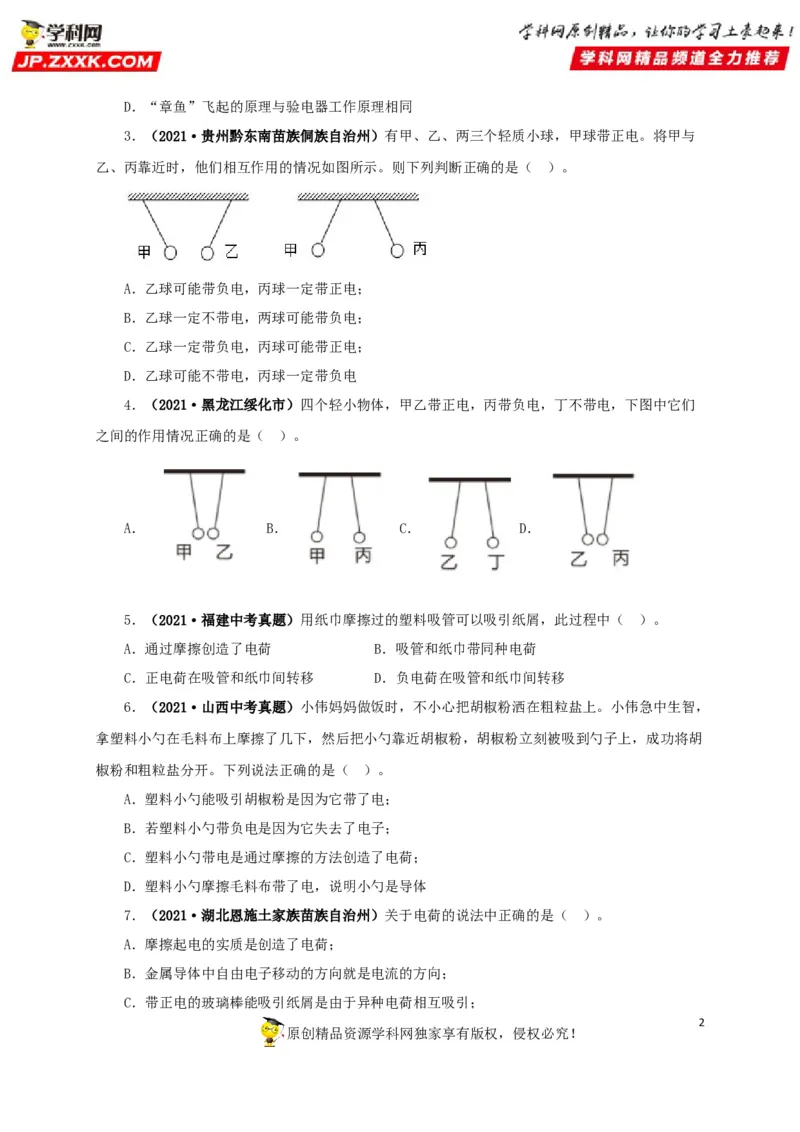

原创精品资源学科网独家享有版权，侵权必究！D．“章鱼”飞起的原理与验电器工作原理相同
3．（2021·贵州黔东南苗族侗族自治州）有甲、乙、两三个轻质小球，甲球带正电。将甲与
乙、丙靠近时，他们相互作用的情况如图所示。则下列判断正确的是（ ）。
A．乙球可能带负电，丙球一定带正电；
B．乙球一定不带电，两球可能带负电；
C．乙球一定带负电，丙球可能带正电；
D．乙球可能不带电，丙球一定带负电

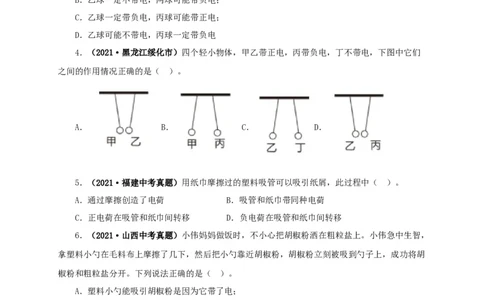

4．（2021·黑龙江绥化市）四个轻小物体，甲乙带正电，丙带负电，丁不带电，下图中它们
之间的作用情况正确的是（ ）。
A． B． C． D．
5．（2021·福建中考真题）用纸巾摩擦过的塑料吸管可以吸引纸屑，此过程中（ ）。
A．通过摩擦创造了电荷 B．吸管和纸巾带同种电荷
C．正电荷在吸管和纸巾间转移 D．负电荷在吸管和纸巾间转移
6．（2021·山西中考真题）小伟妈妈做饭时，不小心把胡椒粉洒在粗粒盐上。小伟急中生智，
拿塑料小勺在毛料布上摩擦了几下，然后把小勺靠近胡椒粉，胡椒粉立刻被吸到勺子上，成功将胡
椒粉和粗粒盐分开。下列说法正确的是（ ）。
A．塑料小勺能吸引胡椒粉是因为它带了电；
B．若塑料小勺带负电是因为它失去了电子；
C．塑料小勺带电是通过摩擦的方法创造了电荷；
D．塑料小勺摩擦毛料布带了电，说明小勺是导体
7．（2021·湖北恩施土家族苗族自治州）关于电荷的说法中正确的是（ ）。
A．摩擦起电的实质是创造了电荷；
B．金属导体中自由电子移动的方向就是电流的方向；
C．带正电的玻璃棒能吸引纸屑是由于异种电荷相互吸引；
2
原创精品资源学科网独家享有版权，侵权必究！D．绝缘体不容易导电是因为自由电荷很少

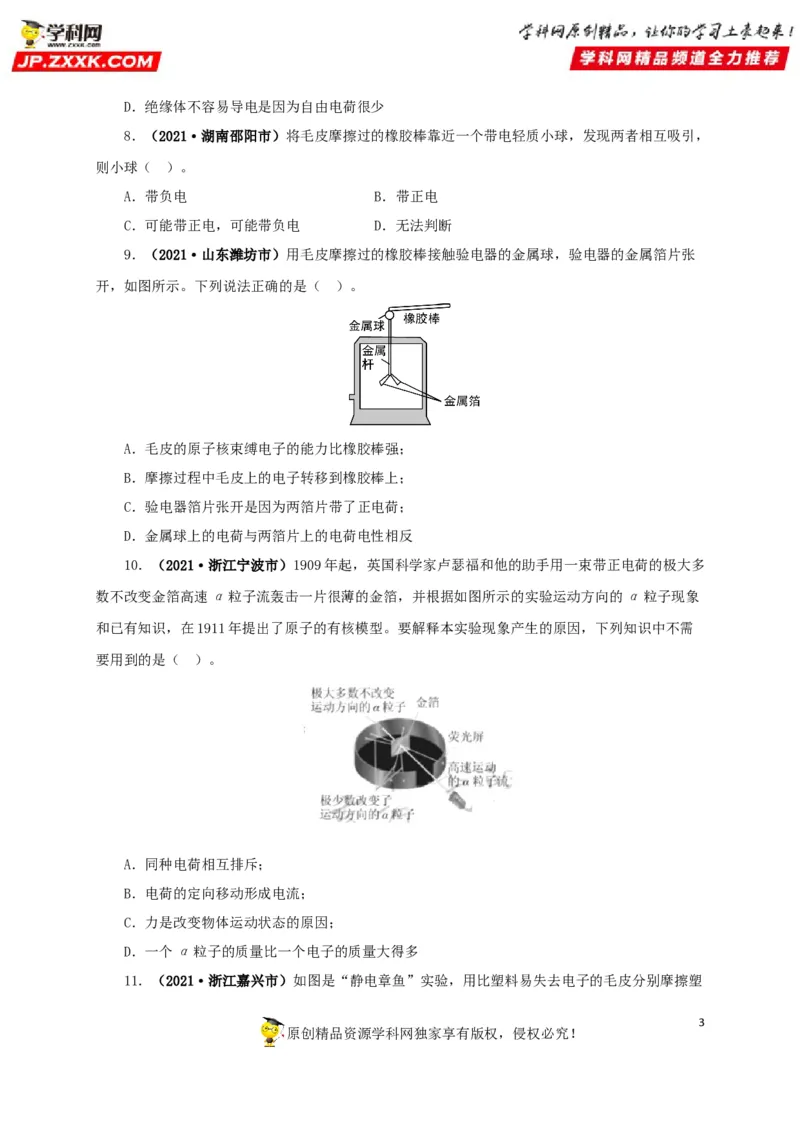

8．（2021·湖南邵阳市）将毛皮摩擦过的橡胶棒靠近一个带电轻质小球，发现两者相互吸引，
则小球（ ）。
A．带负电 B．带正电
C．可能带正电，可能带负电 D．无法判断

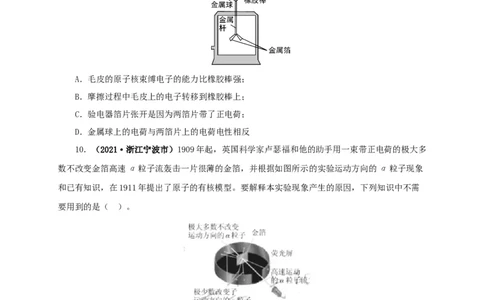

9．（2021·山东潍坊市）用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张
开，如图所示。下列说法正确的是（ ）。
A．毛皮的原子核束缚电子的能力比橡胶棒强；
B．摩擦过程中毛皮上的电子转移到橡胶棒上；
C．验电器箔片张开是因为两箔片带了正电荷；
D．金属球上的电荷与两箔片上的电荷电性相反
10．（2021·浙江宁波市）1909年起，英国科学家卢瑟福和他的助手用一束带正电荷的极大多
数不改变金箔高速α粒子流轰击一片很薄的金箔，并根据如图所示的实验运动方向的α粒子现象
和已有知识，在1911年提出了原子的有核模型。要解释本实验现象产生的原因，下列知识中不需
要用到的是（ ）。
A．同种电荷相互排斥；
B．电荷的定向移动形成电流；
C．力是改变物体运动状态的原因；
D．一个α粒子的质量比一个电子的质量大得多
11．（2021·浙江嘉兴市）如图是“静电章鱼”实验，用比塑料易失去电子的毛皮分别摩擦塑
3

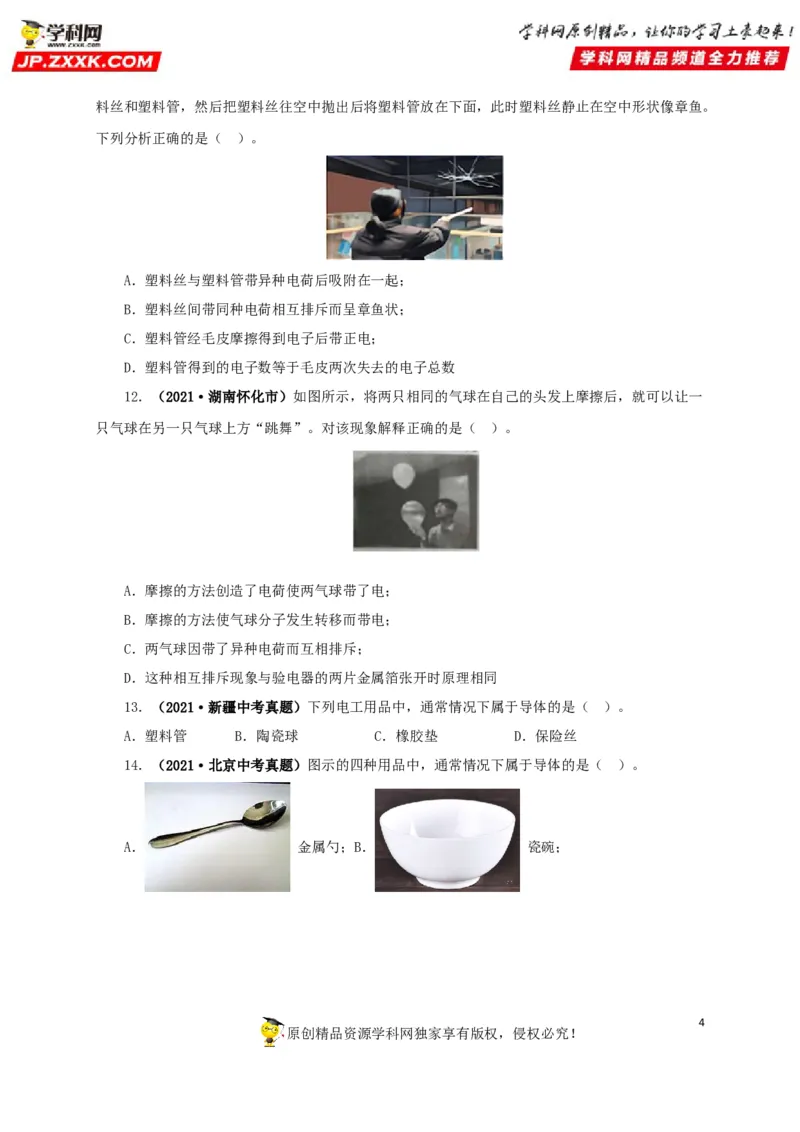

原创精品资源学科网独家享有版权，侵权必究！料丝和塑料管，然后把塑料丝往空中抛出后将塑料管放在下面，此时塑料丝静止在空中形状像章鱼。
下列分析正确的是（ ）。
A．塑料丝与塑料管带异种电荷后吸附在一起；
B．塑料丝间带同种电荷相互排斥而呈章鱼状；
C．塑料管经毛皮摩擦得到电子后带正电；
D．塑料管得到的电子数等于毛皮两次失去的电子总数

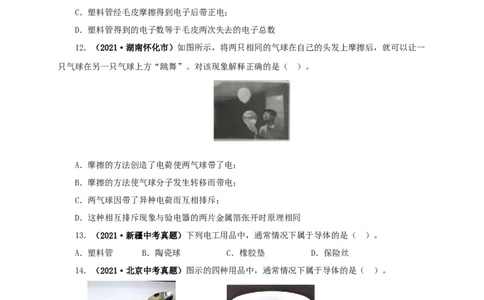

12．（2021·湖南怀化市）如图所示，将两只相同的气球在自己的头发上摩擦后，就可以让一
只气球在另一只气球上方“跳舞”。对该现象解释正确的是（ ）。
A．摩擦的方法创造了电荷使两气球带了电；
B．摩擦的方法使气球分子发生转移而带电；
C．两气球因带了异种电荷而互相排斥；
D．这种相互排斥现象与验电器的两片金属箔张开时原理相同
13．（2021·新疆中考真题）下列电工用品中，通常情况下属于导体的是（ ）。
A．塑料管 B．陶瓷球 C．橡胶垫 D．保险丝
14．（2021·北京中考真题）图示的四种用品中，通常情况下属于导体的是（ ）。
A． 金属勺；B． 瓷碗；
4
原创精品资源学科网独家享有版权，侵权必究！C． 塑料壳；D． 木铲

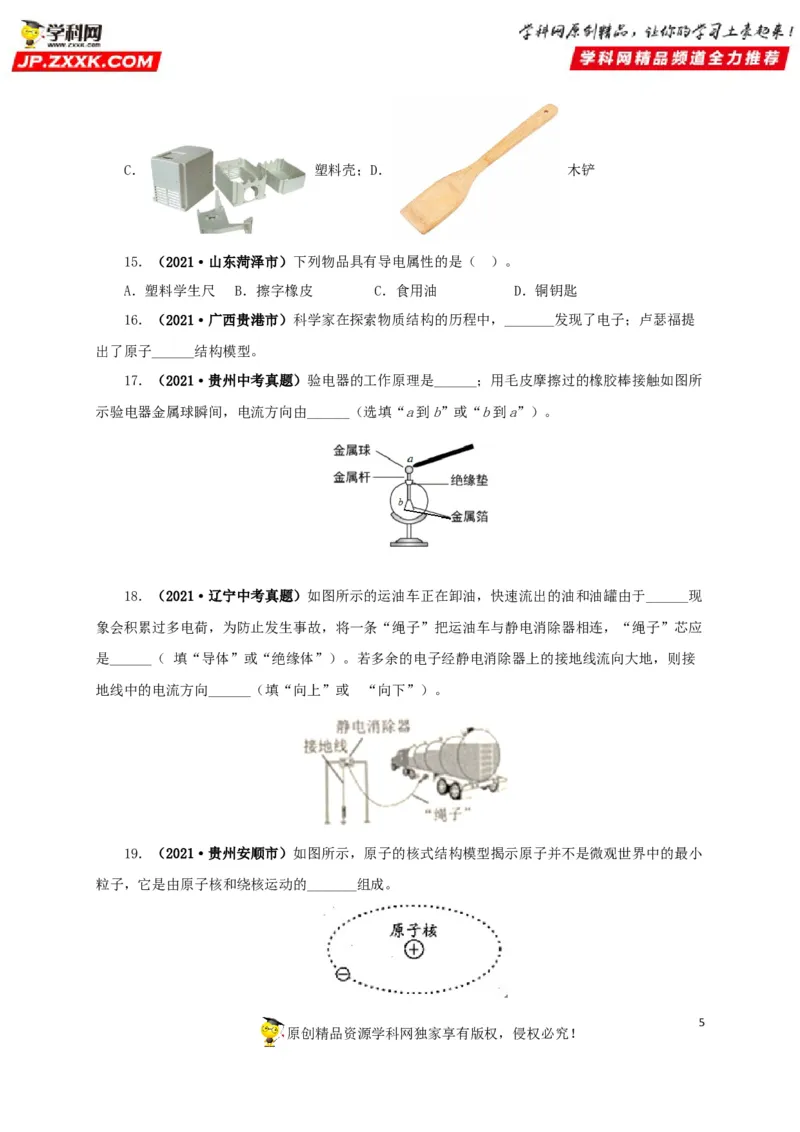

15．（2021·山东菏泽市）下列物品具有导电属性的是（ ）。
A．塑料学生尺 B．擦字橡皮 C．食用油 D．铜钥匙
16．（2021·广西贵港市）科学家在探索物质结构的历程中，_______发现了电子；卢瑟福提
出了原子______结构模型。
17．（2021·贵州中考真题）验电器的工作原理是______；用毛皮摩擦过的橡胶棒接触如图所
示验电器金属球瞬间，电流方向由______（选填“a到b”或“b到a”）。
18．（2021·辽宁中考真题）如图所示的运油车正在卸油，快速流出的油和油罐由于______现
象会积累过多电荷，为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”芯应
是______（ 填“导体”或“绝缘体”）。若多余的电子经静电消除器上的接地线流向大地，则接
地线中的电流方向______（填“向上”或 “向下”）。
19．（2021·贵州安顺市）如图所示，原子的核式结构模型揭示原子并不是微观世界中的最小
粒子，它是由原子核和绕核运动的_______组成。
5

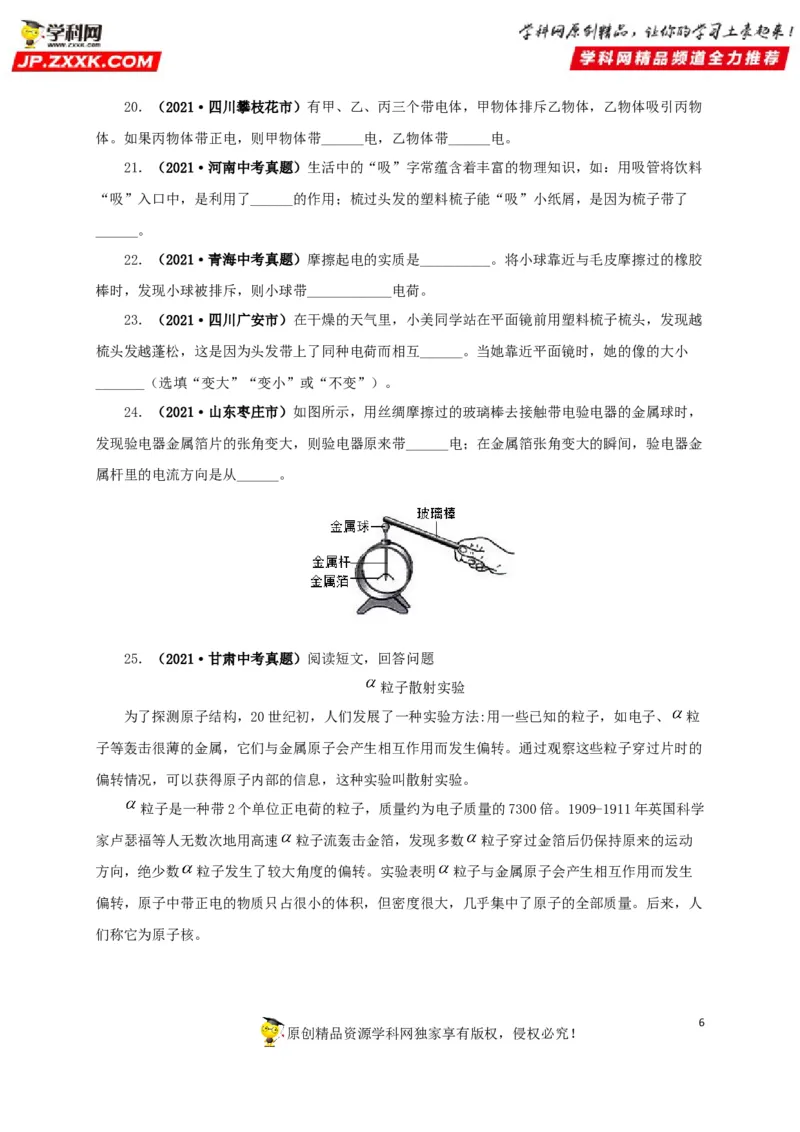

原创精品资源学科网独家享有版权，侵权必究！20．（2021·四川攀枝花市）有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物
体。如果丙物体带正电，则甲物体带______电，乙物体带______电。
21．（2021·河南中考真题）生活中的“吸”字常蕴含着丰富的物理知识，如：用吸管将饮料
“吸”入口中，是利用了______的作用；梳过头发的塑料梳子能“吸”小纸屑，是因为梳子带了
______。
22．（2021·青海中考真题）摩擦起电的实质是__________。将小球靠近与毛皮摩擦过的橡胶
棒时，发现小球被排斥，则小球带____________电荷。
23．（2021·四川广安市）在干燥的天气里，小美同学站在平面镜前用塑料梳子梳头，发现越
梳头发越蓬松，这是因为头发带上了同种电荷而相互______。当她靠近平面镜时，她的像的大小
_______（选填“变大”“变小”或“不变”）。
24．（2021·山东枣庄市）如图所示，用丝绸摩擦过的玻璃棒去接触带电验电器的金属球时，
发现验电器金属箔片的张角变大，则验电器原来带______电；在金属箔张角变大的瞬间，验电器金
属杆里的电流方向是从______。
25．（2021·甘肃中考真题）阅读短文，回答问题
粒子散射实验
为了探测原子结构，20世纪初，人们发展了一种实验方法:用一些已知的粒子，如电子、 粒
子等轰击很薄的金属，它们与金属原子会产生相互作用而发生偏转。通过观察这些粒子穿过片时的
偏转情况，可以获得原子内部的信息，这种实验叫散射实验。
粒子是一种带2个单位正电荷的粒子，质量约为电子质量的7300倍。1909-1911年英国科学
家卢瑟福等人无数次地用高速 粒子流轰击金箔，发现多数 粒子穿过金箔后仍保持原来的运动
方向，绝少数 粒子发生了较大角度的偏转。实验表明 粒子与金属原子会产生相互作用而发生
偏转，原子中带正电的物质只占很小的体积，但密度很大，几乎集中了原子的全部质量。后来，人
们称它为原子核。
6

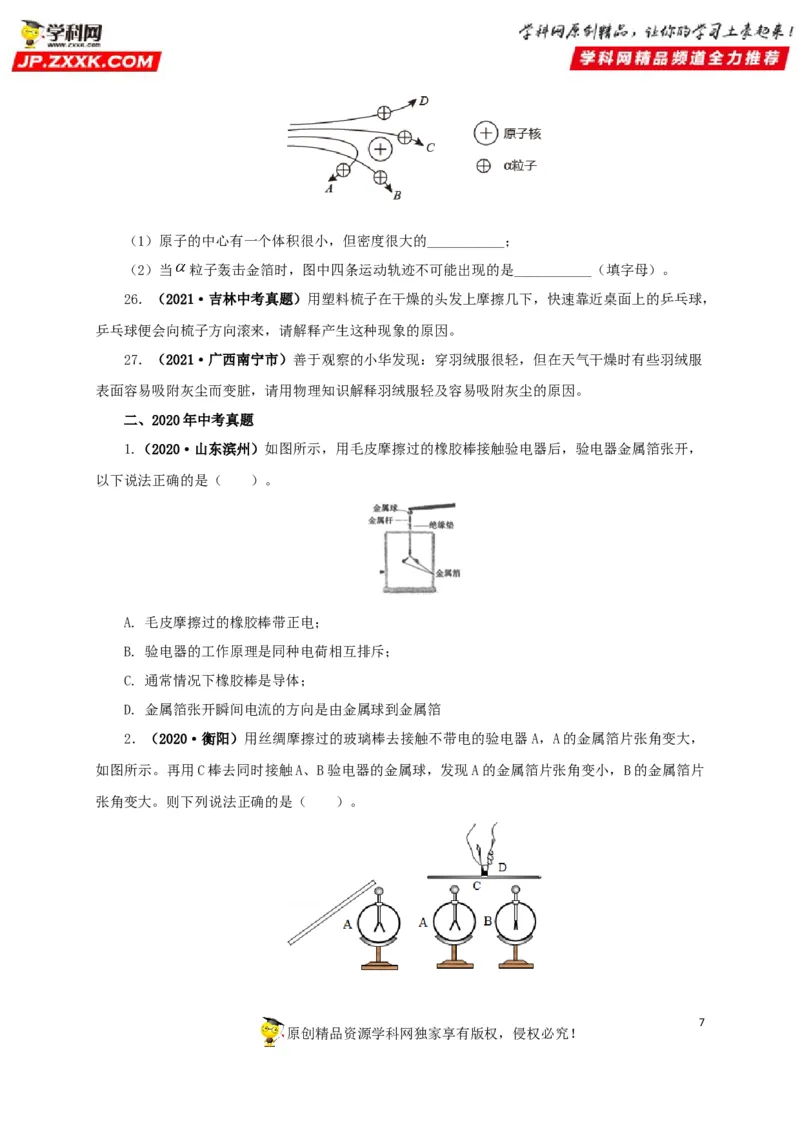

原创精品资源学科网独家享有版权，侵权必究！（1）原子的中心有一个体积很小，但密度很大的___________；
（2）当 粒子轰击金箔时，图中四条运动轨迹不可能出现的是___________（填字母）。
26．（2021·吉林中考真题）用塑料梳子在干燥的头发上摩擦几下，快速靠近桌面上的乒乓球，
乒乓球便会向梳子方向滚来，请解释产生这种现象的原因。
27．（2021·广西南宁市）善于观察的小华发现：穿羽绒服很轻，但在天气干燥时有些羽绒服
表面容易吸附灰尘而变脏，请用物理知识解释羽绒服轻及容易吸附灰尘的原因。
二、2020年中考真题
1.（2020·山东滨州）如图所示，用毛皮摩擦过的橡胶棒接触验电器后，验电器金属箔张开，
以下说法正确的是（ ）。
A. 毛皮摩擦过的橡胶棒带正电；
B. 验电器的工作原理是同种电荷相互排斥；
C. 通常情况下橡胶棒是导体；
D. 金属箔张开瞬间电流的方向是由金属球到金属箔
2．（2020·衡阳）用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，
如图所示。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片
张角变大。则下列说法正确的是（ ）。
7

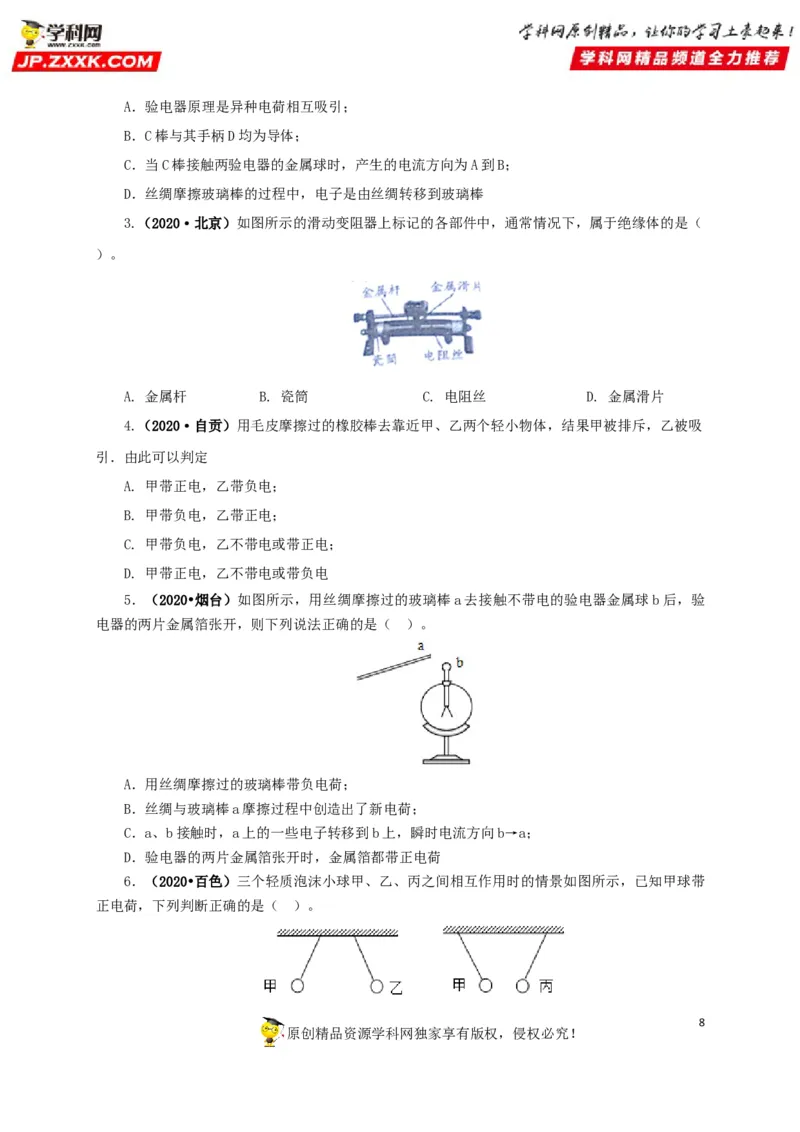

原创精品资源学科网独家享有版权，侵权必究！A．验电器原理是异种电荷相互吸引；
B．C棒与其手柄D均为导体；
C．当C棒接触两验电器的金属球时，产生的电流方向为A到B；
D．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒
3.（2020·北京）如图所示的滑动变阻器上标记的各部件中，通常情况下，属于绝缘体的是（
）。
A. 金属杆 B. 瓷筒 C. 电阻丝 D. 金属滑片
4.（2020·自贡）用毛皮摩擦过的橡胶棒去靠近甲、乙两个轻小物体，结果甲被排斥，乙被吸
引．由此可以判定
A. 甲带正电，乙带负电；
B. 甲带负电，乙带正电；
C. 甲带负电，乙不带电或带正电；
D. 甲带正电，乙不带电或带负电
5．（2020•烟台）如图所示，用丝绸摩擦过的玻璃棒a去接触不带电的验电器金属球b后，验
电器的两片金属箔张开，则下列说法正确的是（ ）。
A．用丝绸摩擦过的玻璃棒带负电荷；
B．丝绸与玻璃棒a摩擦过程中创造出了新电荷；
C．a、b接触时，a上的一些电子转移到b上，瞬时电流方向b→a；
D．验电器的两片金属箔张开时，金属箔都带正电荷
6．（2020•百色）三个轻质泡沫小球甲、乙、丙之间相互作用时的情景如图所示，已知甲球带
正电荷，下列判断正确的是（ ）。
8
原创精品资源学科网独家享有版权，侵权必究！A．乙、丙两球一定带同种电荷；
B．乙、丙两球一定带异种电荷；
C．丙球可能带负电；
D．丙球可能带正电

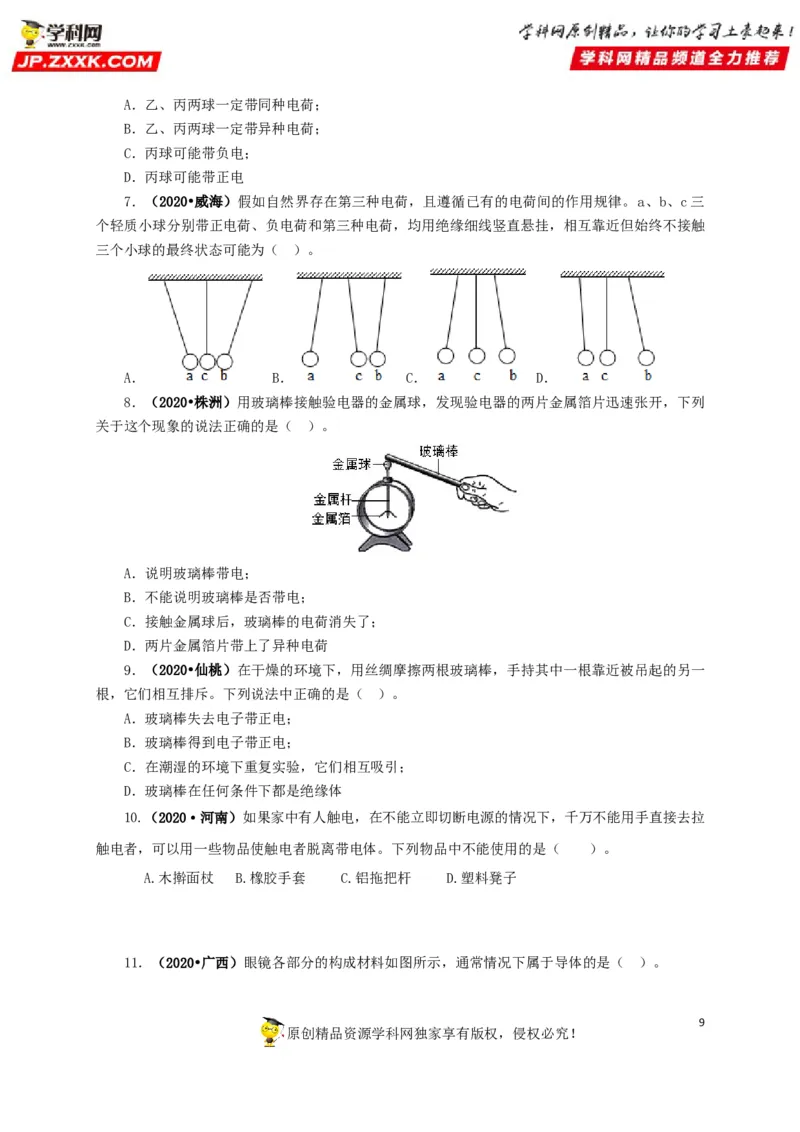

7．（2020•威海）假如自然界存在第三种电荷，且遵循已有的电荷间的作用规律。a、b、c三
个轻质小球分别带正电荷、负电荷和第三种电荷，均用绝缘细线竖直悬挂，相互靠近但始终不接触
三个小球的最终状态可能为（ ）。
A． B． C． D．
8．（2020•株洲）用玻璃棒接触验电器的金属球，发现验电器的两片金属箔片迅速张开，下列
关于这个现象的说法正确的是（ ）。
A．说明玻璃棒带电；
B．不能说明玻璃棒是否带电；
C．接触金属球后，玻璃棒的电荷消失了；
D．两片金属箔片带上了异种电荷
9．（2020•仙桃）在干燥的环境下，用丝绸摩擦两根玻璃棒，手持其中一根靠近被吊起的另一
根，它们相互排斥。下列说法中正确的是（ ）。
A．玻璃棒失去电子带正电；
B．玻璃棒得到电子带正电；
C．在潮湿的环境下重复实验，它们相互吸引；
D．玻璃棒在任何条件下都是绝缘体
10.（2020·河南）如果家中有人触电，在不能立即切断电源的情况下，千万不能用手直接去拉
触电者，可以用一些物品使触电者脱离带电体。下列物品中不能使用的是（ ）。
A.木擀面杖 B.橡胶手套 C.铝拖把杆 D.塑料凳子

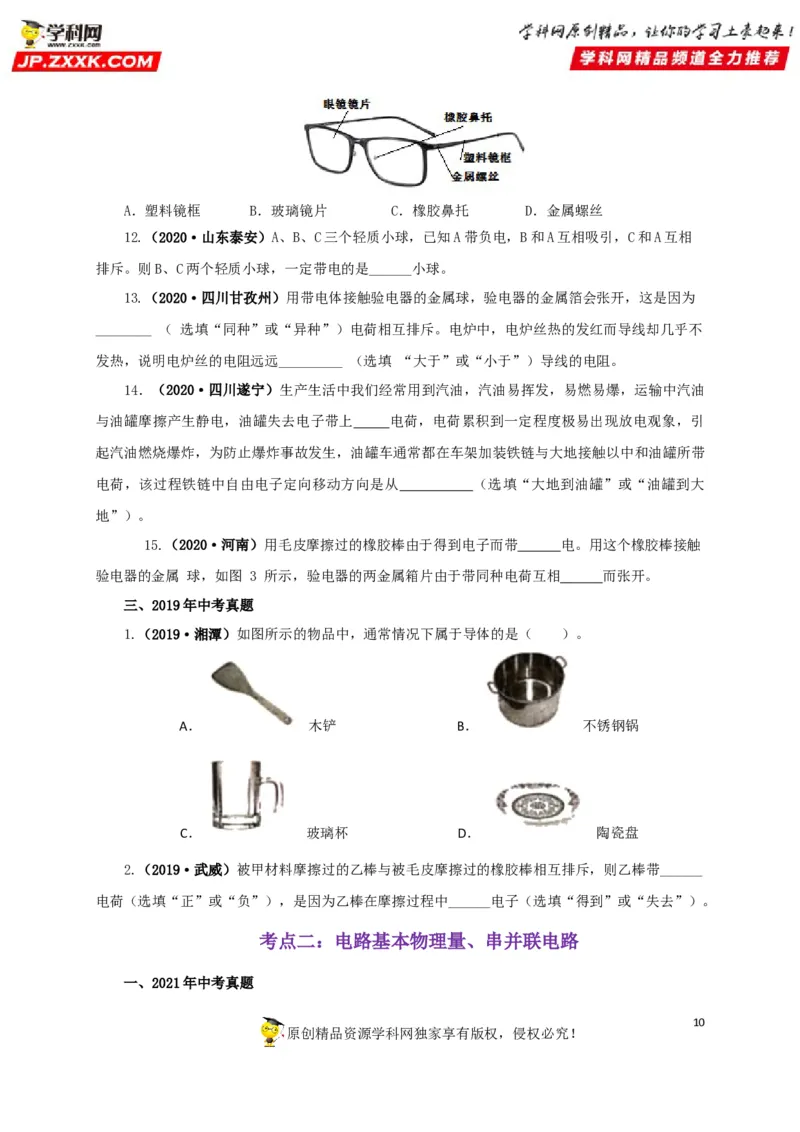

11．（2020•广西）眼镜各部分的构成材料如图所示，通常情况下属于导体的是（ ）。
9
原创精品资源学科网独家享有版权，侵权必究！A．塑料镜框 B．玻璃镜片 C．橡胶鼻托 D．金属螺丝
12.（2020·山东泰安）A、B、C三个轻质小球，已知A带负电，B和A互相吸引，C和A互相
排斥。则B、C两个轻质小球，一定带电的是______小球。
13.（2020·四川甘孜州）用带电体接触验电器的金属球，验电器的金属箔会张开，这是因为
________ （ 选填“同种”或“异种”）电荷相互排斥。电炉中，电炉丝热的发红而导线却几乎不
发热，说明电炉丝的电阻远远_________ （选填 “大于”或“小于”）导线的电阻。
14．（2020·四川遂宁）生产生活中我们经常用到汽油，汽油易挥发，易燃易爆，运输中汽油
与油罐摩擦产生静电，油罐失去电子带上 电荷，电荷累积到一定程度极易出现放电观象，引
起汽油燃烧爆炸，为防止爆炸事故发生，油罐车通常都在车架加装铁链与大地接触以中和油罐所带
电荷，该过程铁链中自由电子定向移动方向是从 （选填“大地到油罐”或“油罐到大
地”）。
15.（2020·河南）用毛皮摩擦过的橡胶棒由于得到电子而带 电。用这个橡胶棒接触
验电器的金属 球，如图 3 所示，验电器的两金属箱片由于带同种电荷互相 而张开。
三、2019年中考真题
1.（2019·湘潭）如图所示的物品中，通常情况下属于导体的是（ ）。
A． 木铲 B． 不锈钢锅
C． 玻璃杯 D． 陶瓷盘
2.（2019·武威）被甲材料摩擦过的乙棒与被毛皮摩擦过的橡胶棒相互排斥，则乙棒带______
电荷（选填“正”或“负”），是因为乙棒在摩擦过程中______电子（选填“得到”或“失去”）。
考点二：电路基本物理量、串并联电路
一、2021年中考真题
10

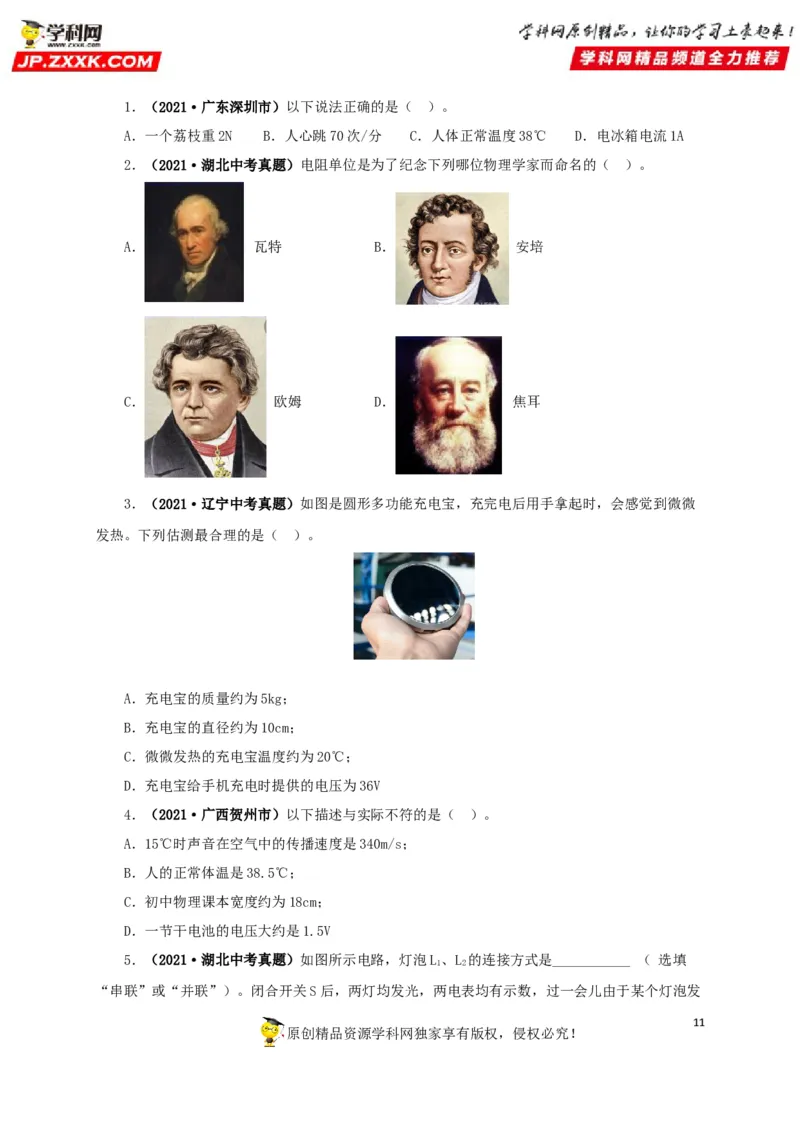

原创精品资源学科网独家享有版权，侵权必究！1．（2021·广东深圳市）以下说法正确的是（ ）。
A．一个荔枝重2N B．人心跳70次/分 C．人体正常温度38℃ D．电冰箱电流1A
2．（2021·湖北中考真题）电阻单位是为了纪念下列哪位物理学家而命名的（ ）。
A． 瓦特 B． 安培
C． 欧姆 D． 焦耳
3．（2021·辽宁中考真题）如图是圆形多功能充电宝，充完电后用手拿起时，会感觉到微微
发热。下列估测最合理的是（ ）。
A．充电宝的质量约为5kg；
B．充电宝的直径约为10cm；
C．微微发热的充电宝温度约为20℃；
D．充电宝给手机充电时提供的电压为36V
4．（2021·广西贺州市）以下描述与实际不符的是（ ）。
A．15℃时声音在空气中的传播速度是340m/s；
B．人的正常体温是38.5℃；
C．初中物理课本宽度约为18cm；
D．一节干电池的电压大约是1.5V
5．（2021·湖北中考真题）如图所示电路，灯泡L、L 的连接方式是___________ （ 选填
1 2
“串联”或“并联”）。闭合开关S后，两灯均发光，两电表均有示数，过一会儿由于某个灯泡发
11

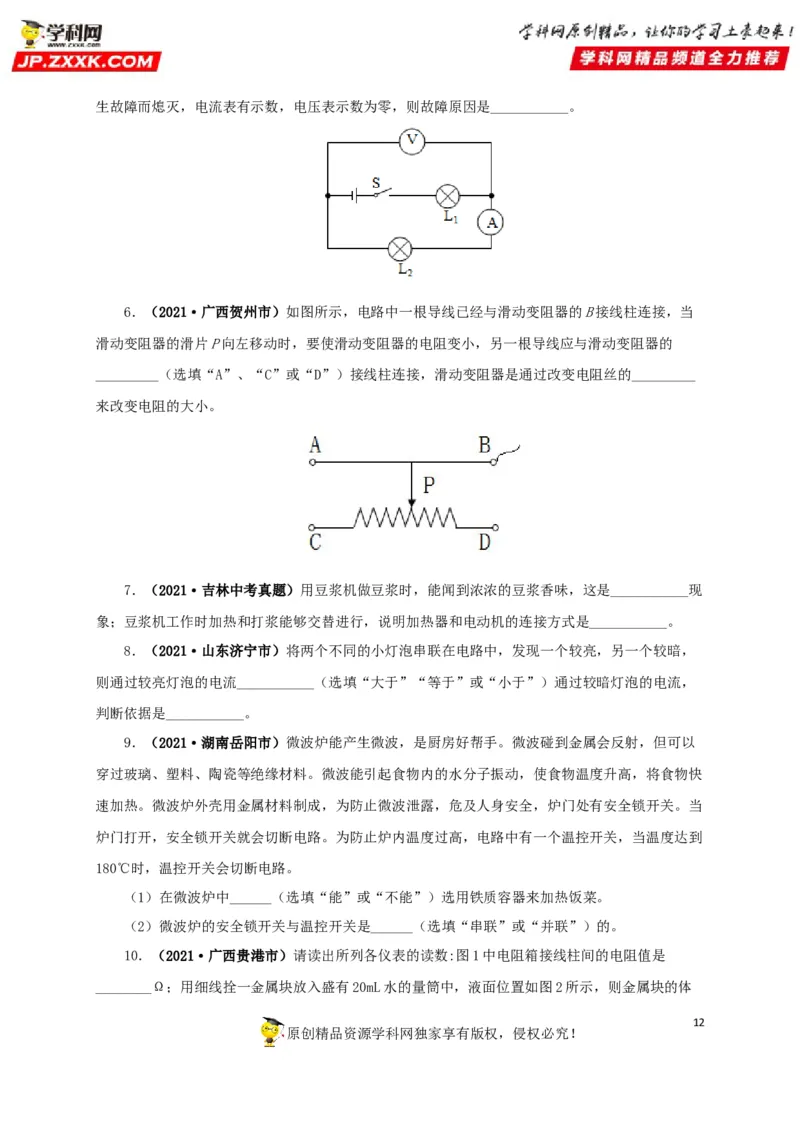

原创精品资源学科网独家享有版权，侵权必究！生故障而熄灭，电流表有示数，电压表示数为零，则故障原因是___________。
6．（2021·广西贺州市）如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当
滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的
_________（选填“A”、“C”或“D”）接线柱连接，滑动变阻器是通过改变电阻丝的_________
来改变电阻的大小。
7．（2021·吉林中考真题）用豆浆机做豆浆时，能闻到浓浓的豆浆香味，这是___________现
象；豆浆机工作时加热和打浆能够交替进行，说明加热器和电动机的连接方式是___________。
8．（2021·山东济宁市）将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，
则通过较亮灯泡的电流___________（选填“大于”“等于”或“小于”）通过较暗灯泡的电流，
判断依据是___________。
9．（2021·湖南岳阳市）微波炉能产生微波，是厨房好帮手。微波碰到金属会反射，但可以
穿过玻璃、塑料、陶瓷等绝缘材料。微波能引起食物内的水分子振动，使食物温度升高，将食物快
速加热。微波炉外壳用金属材料制成，为防止微波泄露，危及人身安全，炉门处有安全锁开关。当
炉门打开，安全锁开关就会切断电路。为防止炉内温度过高，电路中有一个温控开关，当温度达到
180℃时，温控开关会切断电路。
（1）在微波炉中______（选填“能”或“不能”）选用铁质容器来加热饭菜。
（2）微波炉的安全锁开关与温控开关是______（选填“串联”或“并联”）的。

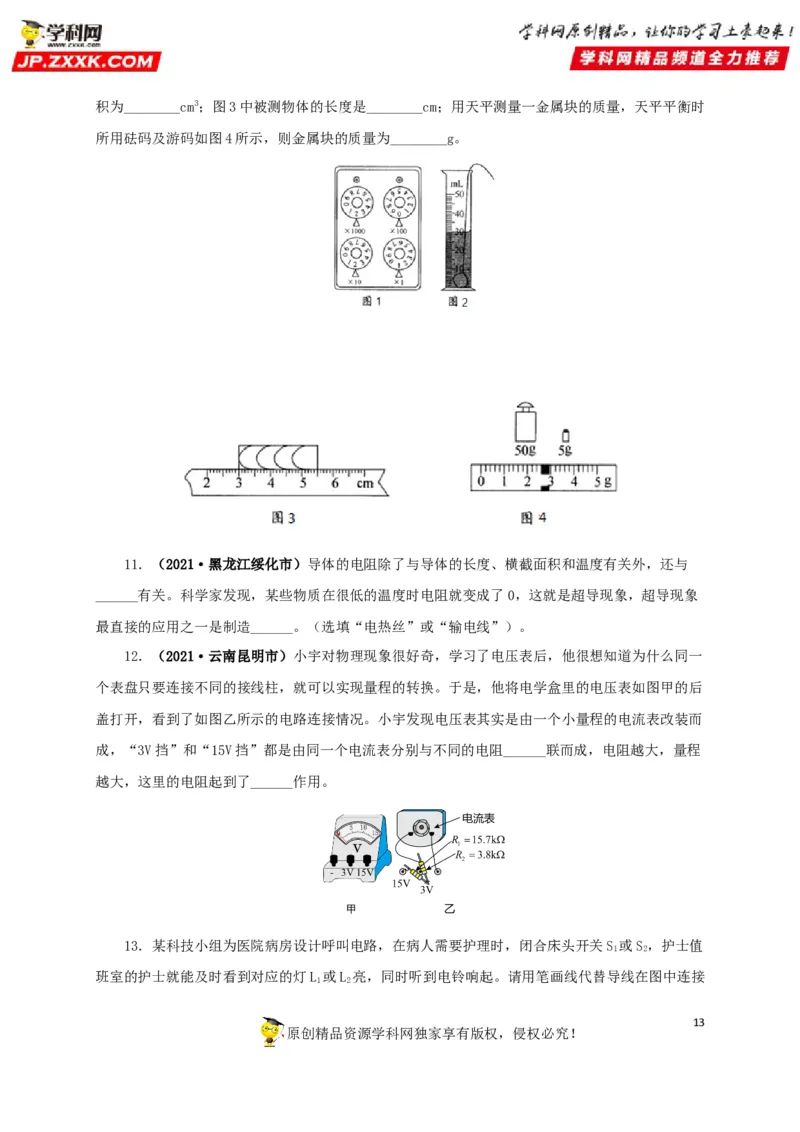

10．（2021·广西贵港市）请读出所列各仪表的读数:图1中电阻箱接线柱间的电阻值是
________Ω；用细线拴一金属块放入盛有20mL水的量筒中，液面位置如图2所示，则金属块的体
12
原创精品资源学科网独家享有版权，侵权必究！积为________cm3；图3中被测物体的长度是________cm；用天平测量一金属块的质量，天平平衡时
所用砝码及游码如图4所示，则金属块的质量为________g。
11．（2021·黑龙江绥化市）导体的电阻除了与导体的长度、横截面积和温度有关外，还与
______有关。科学家发现，某些物质在很低的温度时电阻就变成了0，这就是超导现象，超导现象
最直接的应用之一是制造______。（选填“电热丝”或“输电线”）。
12．（2021·云南昆明市）小宇对物理现象很好奇，学习了电压表后，他很想知道为什么同一
个表盘只要连接不同的接线柱，就可以实现量程的转换。于是，他将电学盒里的电压表如图甲的后
盖打开，看到了如图乙所示的电路连接情况。小宇发现电压表其实是由一个小量程的电流表改装而
成，“3V挡”和“15V挡”都是由同一个电流表分别与不同的电阻______联而成，电阻越大，量程
越大，这里的电阻起到了______作用。
13．某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关S 或S，护士值
1 2
班室的护士就能及时看到对应的灯L 或L 亮，同时听到电铃响起。请用笔画线代替导线在图中连接
1 2
13
原创精品资源学科网独家享有版权，侵权必究！符合设计要求的电路图。

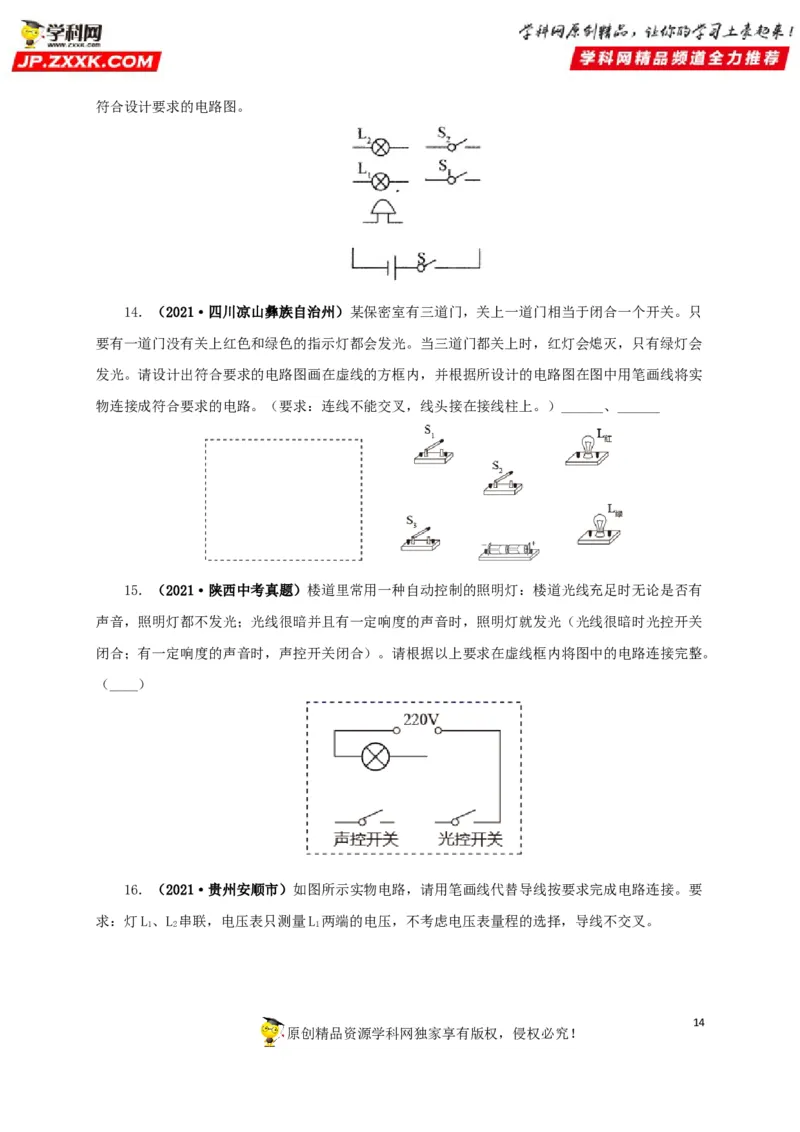

14．（2021·四川凉山彝族自治州）某保密室有三道门，关上一道门相当于闭合一个开关。只
要有一道门没有关上红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会
发光。请设计出符合要求的电路图画在虚线的方框内，并根据所设计的电路图在图中用笔画线将实
物连接成符合要求的电路。（要求：连线不能交叉，线头接在接线柱上。）______、______
15．（2021·陕西中考真题）楼道里常用一种自动控制的照明灯：楼道光线充足时无论是否有
声音，照明灯都不发光；光线很暗并且有一定响度的声音时，照明灯就发光（光线很暗时光控开关
闭合；有一定响度的声音时，声控开关闭合）。请根据以上要求在虚线框内将图中的电路连接完整。
（____）
16．（2021·贵州安顺市）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要
求：灯L、L 串联，电压表只测量L 两端的电压，不考虑电压表量程的选择，导线不交叉。
1 2 1
14
原创精品资源学科网独家享有版权，侵权必究！二、2020年中考真题

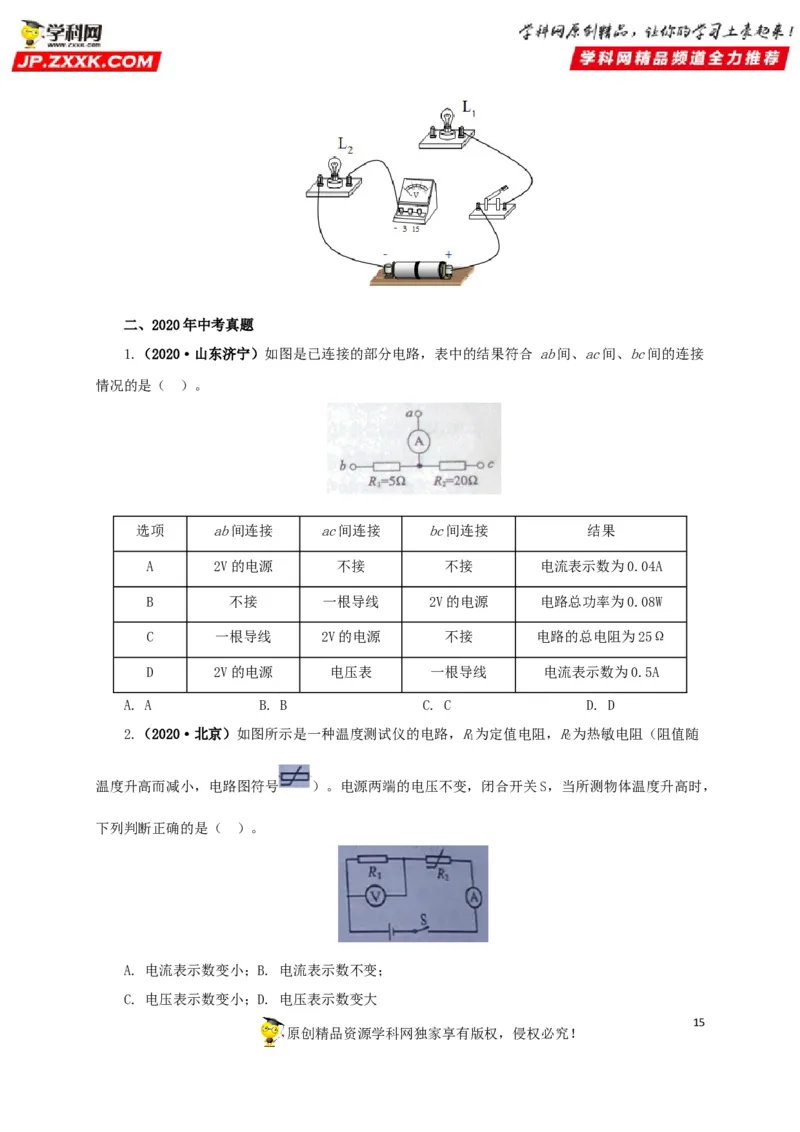

1.（2020·山东济宁）如图是已连接的部分电路，表中的结果符合 ab间、ac间、bc间的连接
情况的是（ ）。
选项 ab间连接 ac间连接 bc间连接 结果
A 2V的电源 不接 不接 电流表示数为0.04A
B 不接 一根导线 2V的电源 电路总功率为0.08W
C 一根导线 2V的电源 不接 电路的总电阻为25Ω
D 2V的电源 电压表 一根导线 电流表示数为0.5A
A. A B. B C. C D. D
2.（2020·北京）如图所示是一种温度测试仪的电路，R为定值电阻，R为热敏电阻（阻值随
1 2
温度升高而减小，电路图符号 ）。电源两端的电压不变，闭合开关S，当所测物体温度升高时，
下列判断正确的是（ ）。
A. 电流表示数变小；B. 电流表示数不变；
C. 电压表示数变小；D. 电压表示数变大
15

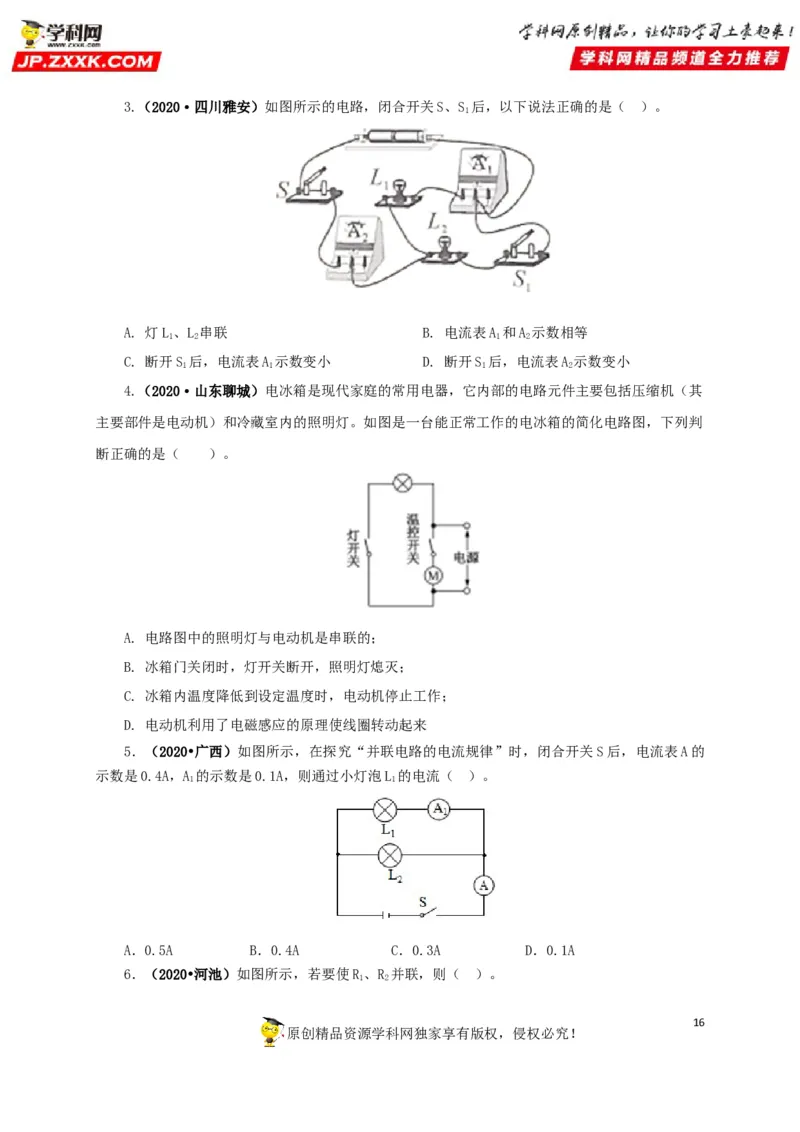

原创精品资源学科网独家享有版权，侵权必究！3.（2020·四川雅安）如图所示的电路，闭合开关S、S 后，以下说法正确的是（ ）。
1
A. 灯L、L 串联 B. 电流表A 和A 示数相等
1 2 1 2
C. 断开S 后，电流表A 示数变小 D. 断开S 后，电流表A 示数变小
1 1 1 2
4.（2020·山东聊城）电冰箱是现代家庭的常用电器，它内部的电路元件主要包括压缩机（其
主要部件是电动机）和冷藏室内的照明灯。如图是一台能正常工作的电冰箱的简化电路图，下列判
断正确的是（ ）。
A. 电路图中的照明灯与电动机是串联的；
B. 冰箱门关闭时，灯开关断开，照明灯熄灭；
C. 冰箱内温度降低到设定温度时，电动机停止工作；
D. 电动机利用了电磁感应的原理使线圈转动起来
5．（2020•广西）如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A的
示数是0.4A，A 的示数是0.1A，则通过小灯泡L 的电流（ ）。
1 1
A．0.5A B．0.4A C．0.3A D．0.1A

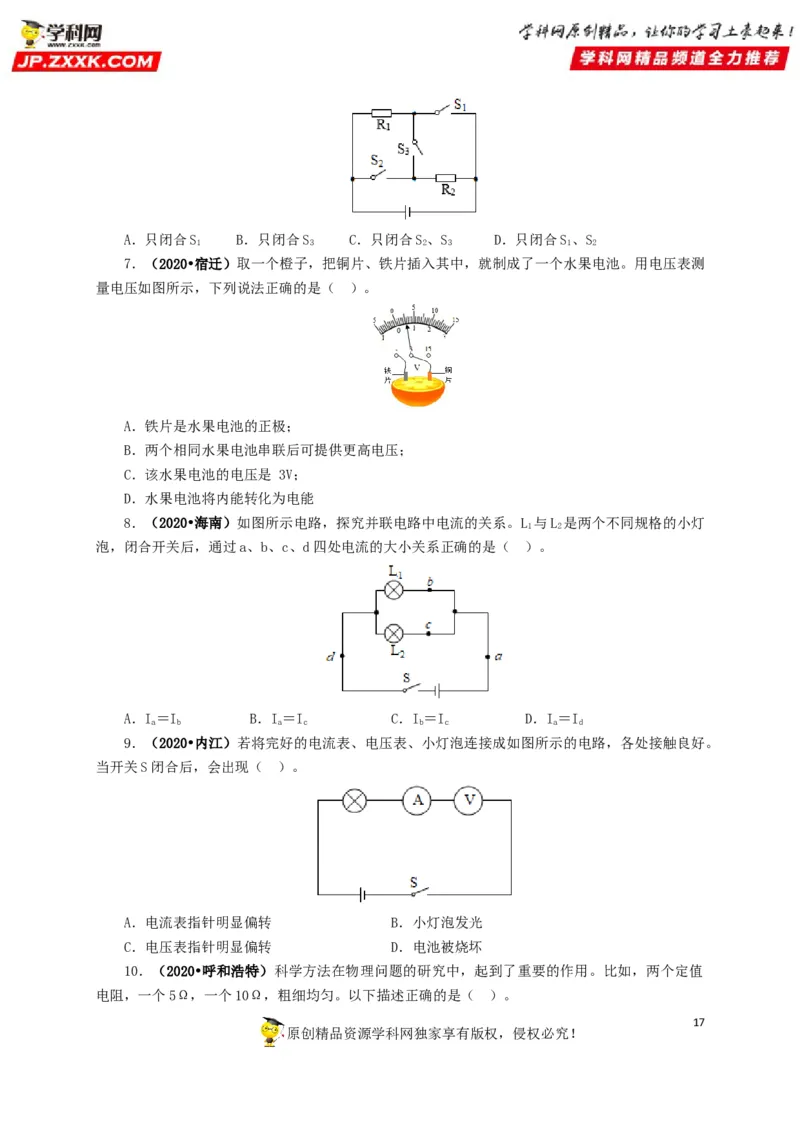

6．（2020•河池）如图所示，若要使R、R 并联，则（ ）。
1 2
16
原创精品资源学科网独家享有版权，侵权必究！A．只闭合S B．只闭合S C．只闭合S、S D．只闭合S、S
1 3 2 3 1 2
7．（2020•宿迁）取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测
量电压如图所示，下列说法正确的是（ ）。
A．铁片是水果电池的正极；
B．两个相同水果电池串联后可提供更高电压；
C．该水果电池的电压是 3V；
D．水果电池将内能转化为电能
8．（2020•海南）如图所示电路，探究并联电路中电流的关系。L 与L 是两个不同规格的小灯
1 2
泡，闭合开关后，通过a、b、c、d四处电流的大小关系正确的是（ ）。
A．I＝I B．I＝I C．I＝I D．I＝I
a b a c b c a d
9．（2020•内江）若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。
当开关S闭合后，会出现（ ）。
A．电流表指针明显偏转 B．小灯泡发光
C．电压表指针明显偏转 D．电池被烧坏
10．（2020•呼和浩特）科学方法在物理问题的研究中，起到了重要的作用。比如，两个定值
电阻，一个5Ω，一个10Ω，粗细均匀。以下描述正确的是（ ）。
17

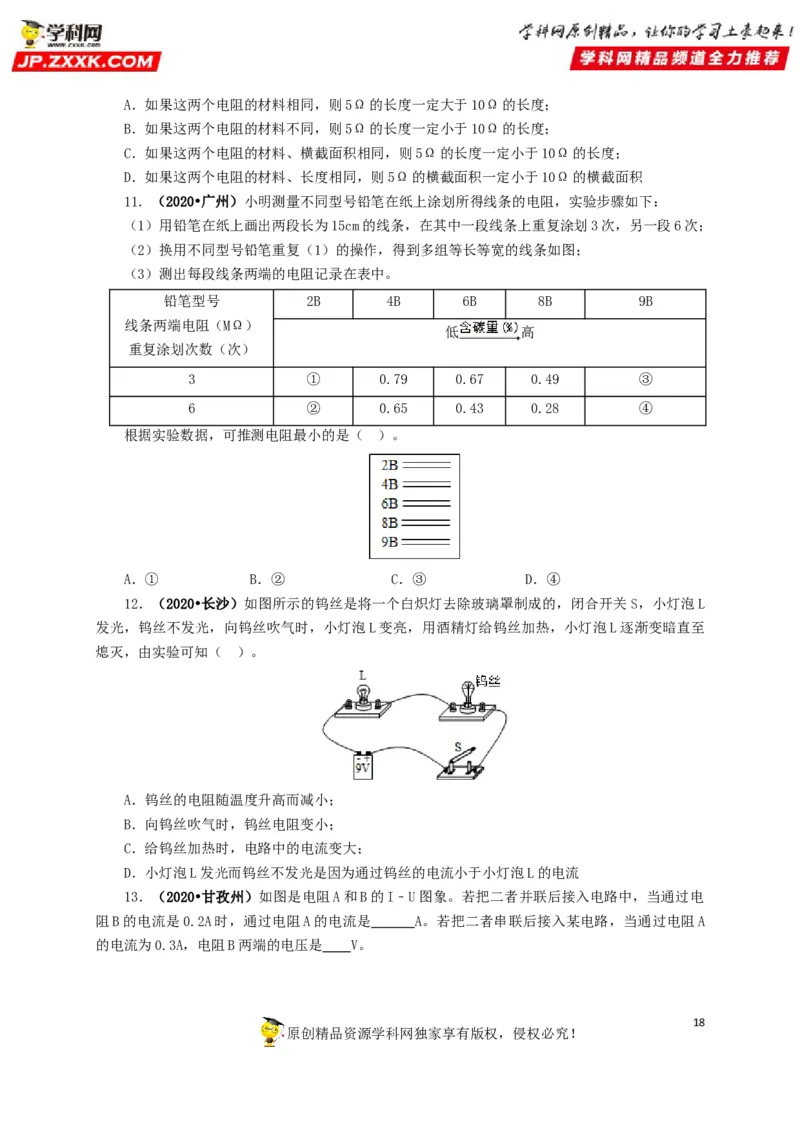

原创精品资源学科网独家享有版权，侵权必究！A．如果这两个电阻的材料相同，则5Ω的长度一定大于10Ω的长度；
B．如果这两个电阻的材料不同，则5Ω的长度一定小于10Ω的长度；
C．如果这两个电阻的材料、横截面积相同，则5Ω的长度一定小于10Ω的长度；
D．如果这两个电阻的材料、长度相同，则5Ω的横截面积一定小于10Ω的横截面积
11．（2020•广州）小明测量不同型号铅笔在纸上涂划所得线条的电阻，实验步骤如下：
（1）用铅笔在纸上画出两段长为15cm的线条，在其中一段线条上重复涂划3次，另一段6次；
（2）换用不同型号铅笔重复（1）的操作，得到多组等长等宽的线条如图；
（3）测出每段线条两端的电阻记录在表中。
铅笔型号 2B 4B 6B 8B 9B
线条两端电阻（MΩ）
低 高
重复涂划次数（次）
3 ① 0.79 0.67 0.49 ③
6 ② 0.65 0.43 0.28 ④
根据实验数据，可推测电阻最小的是（ ）。
A．① B．② C．③ D．④
12．（2020•长沙）如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关S，小灯泡L
发光，钨丝不发光，向钨丝吹气时，小灯泡L变亮，用酒精灯给钨丝加热，小灯泡L逐渐变暗直至
熄灭，由实验可知（ ）。
A．钨丝的电阻随温度升高而减小；
B．向钨丝吹气时，钨丝电阻变小；
C．给钨丝加热时，电路中的电流变大；
D．小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流
13．（2020•甘孜州）如图是电阻A和B的I﹣U图象。若把二者并联后接入电路中，当通过电
阻B的电流是0.2A时，通过电阻A的电流是 A。若把二者串联后接入某电路，当通过电阻A
的电流为0.3A，电阻B两端的电压是 V。
18
原创精品资源学科网独家享有版权，侵权必究！三、2019年中考真题

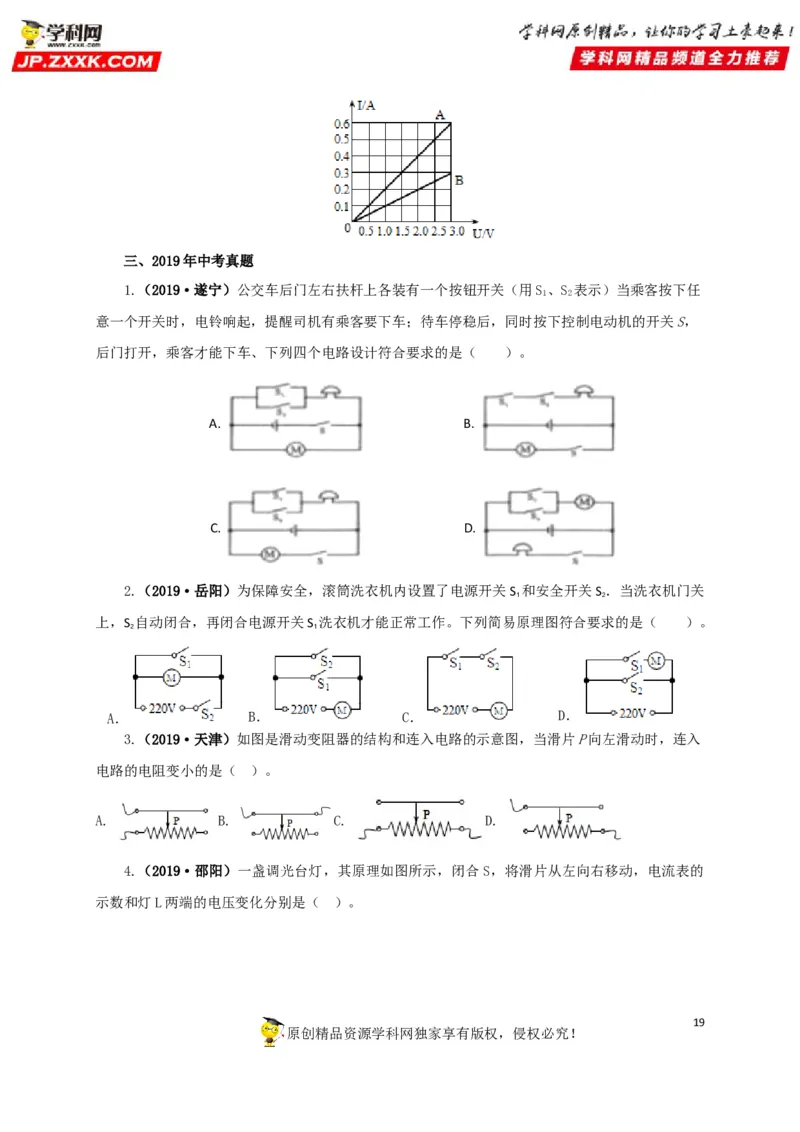

1.（2019·遂宁）公交车后门左右扶杆上各装有一个按钮开关（用S、S 表示）当乘客按下任
1 2
意一个开关时，电铃响起，提醒司机有乘客要下车；待车停稳后，同时按下控制电动机的开关S，
后门打开，乘客才能下车、下列四个电路设计符合要求的是（ ）。
A. B.
C. D.
2.（2019·岳阳）为保障安全，滚筒洗衣机内设置了电源开关S 和安全开关S．当洗衣机门关
1 2
上，S 自动闭合，再闭合电源开关S 洗衣机才能正常工作。下列简易原理图符合要求的是（ ）。
2 1
A． B． C． D．
3.（2019·天津）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入
电路的电阻变小的是（ ）。
A. B. C. D.

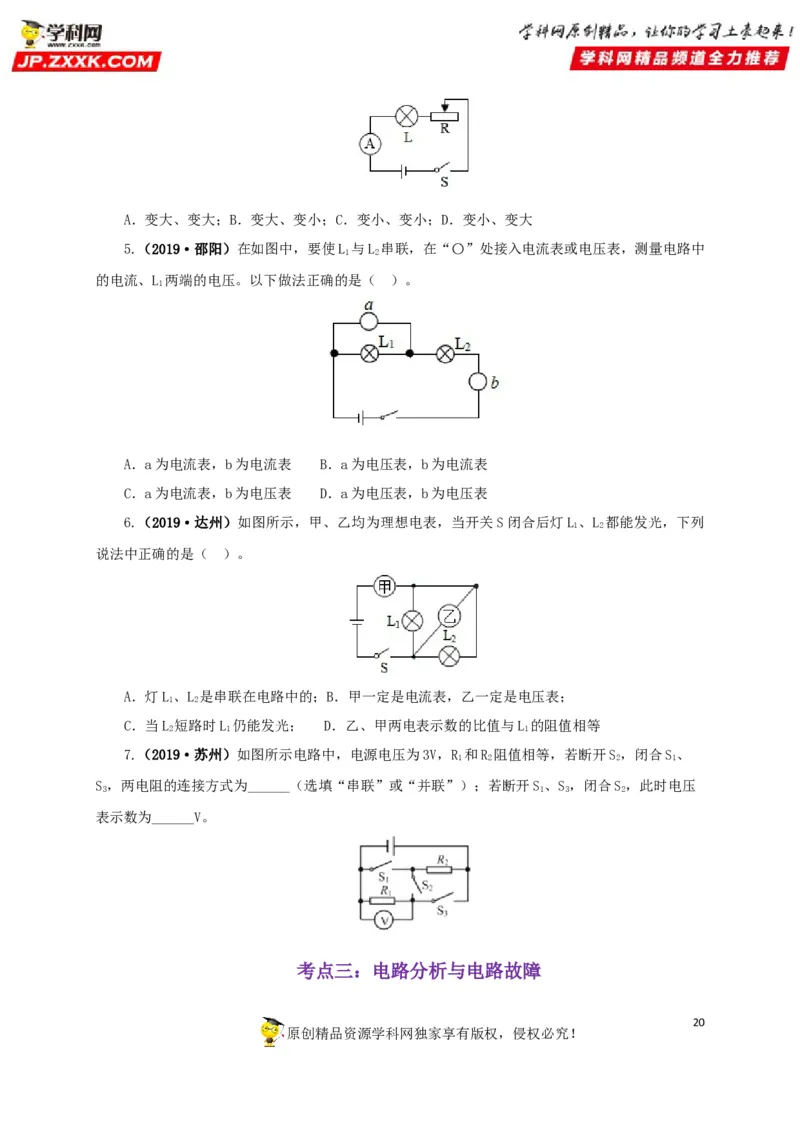

4.（2019·邵阳）一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的
示数和灯L两端的电压变化分别是（ ）。
19
原创精品资源学科网独家享有版权，侵权必究！A．变大、变大；B．变大、变小；C．变小、变小；D．变小、变大
5.（2019·邵阳）在如图中，要使L 与L 串联，在“〇”处接入电流表或电压表，测量电路中
1 2
的电流、L 两端的电压。以下做法正确的是（ ）。
1
A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
6.（2019·达州）如图所示，甲、乙均为理想电表，当开关S闭合后灯L 、L 都能发光，下列
1 2
说法中正确的是（ ）。
A．灯L、L 是串联在电路中的；B．甲一定是电流表，乙一定是电压表；
1 2
C．当L 短路时L 仍能发光； D．乙、甲两电表示数的比值与L 的阻值相等
2 1 1
7.（2019·苏州）如图所示电路中，电源电压为3V，R 和R 阻值相等，若断开S，闭合S、
1 2 2 1
S，两电阻的连接方式为______（选填“串联”或“并联”）；若断开S、S，闭合S，此时电压
3 1 3 2
表示数为______V。
考点三：电路分析与电路故障
20

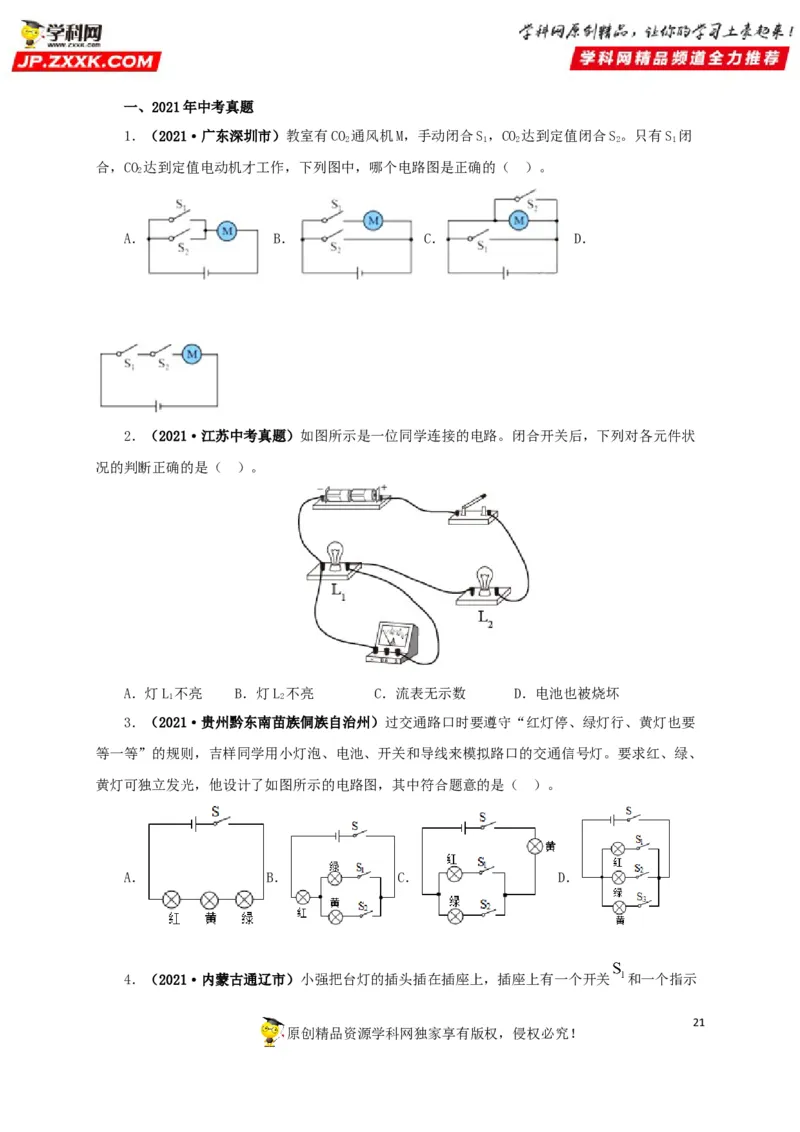

原创精品资源学科网独家享有版权，侵权必究！一、2021年中考真题
1．（2021·广东深圳市）教室有CO 通风机M，手动闭合S，CO 达到定值闭合S。只有S 闭
2 1 2 2 1
合，CO 达到定值电动机才工作，下列图中，哪个电路图是正确的（ ）。
2
A． B． C． D．
2．（2021·江苏中考真题）如图所示是一位同学连接的电路。闭合开关后，下列对各元件状
况的判断正确的是（ ）。
A．灯L 不亮 B．灯L 不亮 C．流表无示数 D．电池也被烧坏
1 2
3．（2021·贵州黔东南苗族侗族自治州）过交通路口时要遵守“红灯停、绿灯行、黄灯也要
等一等”的规则，吉样同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯。要求红、绿、
黄灯可独立发光，他设计了如图所示的电路图，其中符合题意的是（ ）。
A． B． C． D．

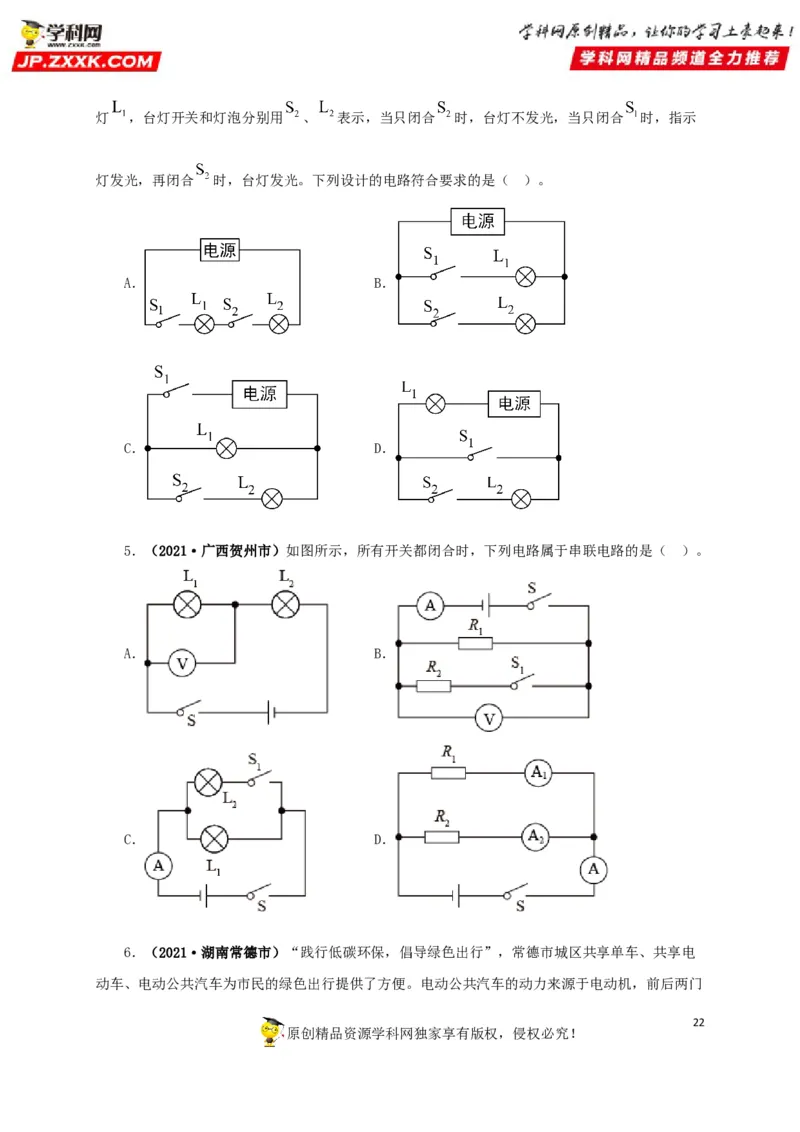

4．（2021·内蒙古通辽市）小强把台灯的插头插在插座上，插座上有一个开关 和一个指示
21
原创精品资源学科网独家享有版权，侵权必究！灯 ，台灯开关和灯泡分别用 、 表示，当只闭合 时，台灯不发光，当只闭合 时，指示
灯发光，再闭合 时，台灯发光。下列设计的电路符合要求的是（ ）。
A． B．
C． D．
5．（2021·广西贺州市）如图所示，所有开关都闭合时，下列电路属于串联电路的是（ ）。
A． B．
C． D．
6．（2021·湖南常德市）“践行低碳环保，倡导绿色出行”，常德市城区共享单车、共享电
动车、电动公共汽车为市民的绿色出行提供了方便。电动公共汽车的动力来源于电动机，前后两门
22

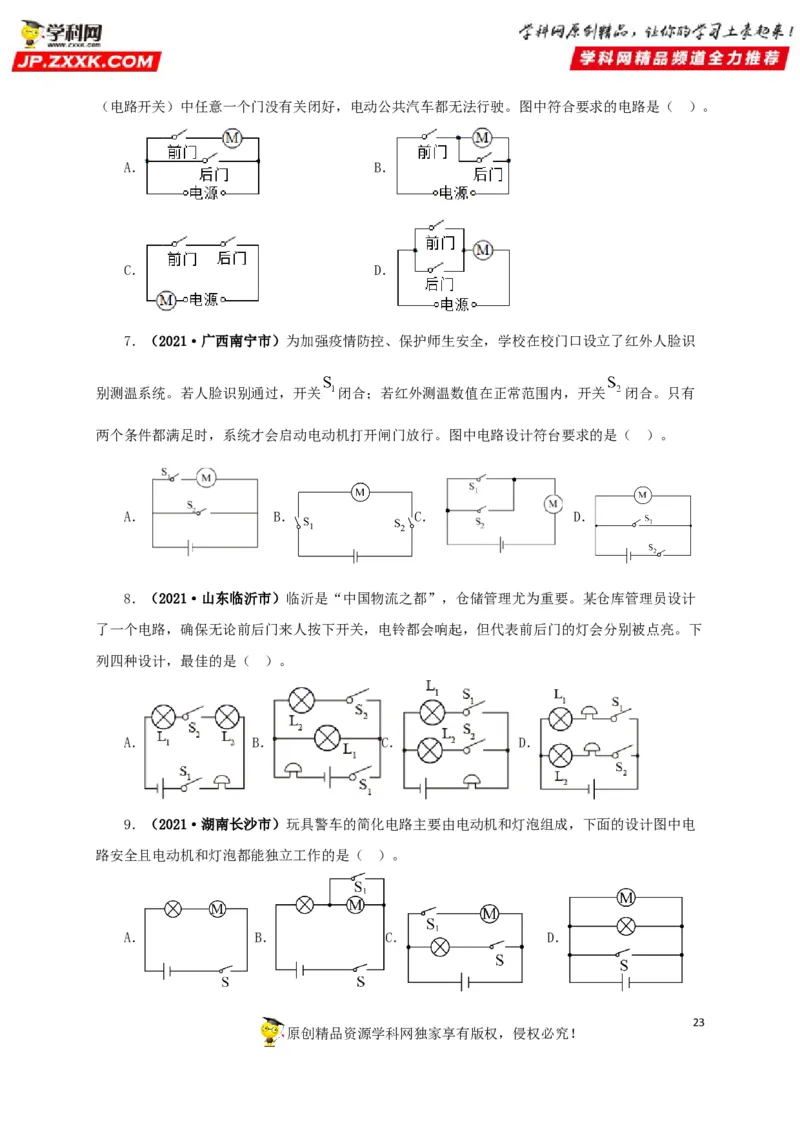

原创精品资源学科网独家享有版权，侵权必究！（电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。图中符合要求的电路是（ ）。
A． B．
C． D．
7．（2021·广西南宁市）为加强疫情防控、保护师生安全，学校在校门口设立了红外人脸识
别测温系统。若人脸识别通过，开关 闭合；若红外测温数值在正常范围内，开关 闭合。只有
两个条件都满足时，系统才会启动电动机打开闸门放行。图中电路设计符台要求的是（ ）。
A． B． C． D．
8．（2021·山东临沂市）临沂是“中国物流之都”，仓储管理尤为重要。某仓库管理员设计
了一个电路，确保无论前后门来人按下开关，电铃都会响起，但代表前后门的灯会分别被点亮。下
列四种设计，最佳的是（ ）。
A． B． C． D．
9．（2021·湖南长沙市）玩具警车的简化电路主要由电动机和灯泡组成，下面的设计图中电
路安全且电动机和灯泡都能独立工作的是（ ）。
A． B． C． D．
23

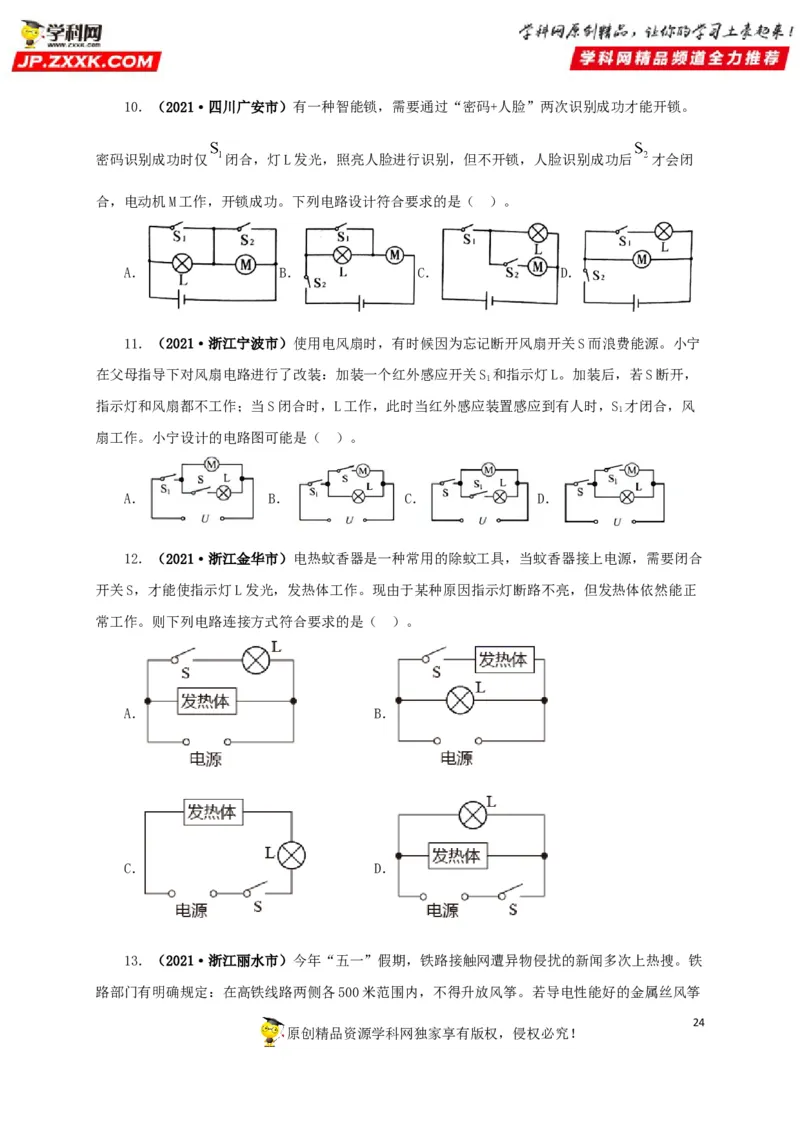

原创精品资源学科网独家享有版权，侵权必究！10．（2021·四川广安市）有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。
密码识别成功时仅 闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后 才会闭
合，电动机M工作，开锁成功。下列电路设计符合要求的是（ ）。
A． B． C． D．
11．（2021·浙江宁波市）使用电风扇时，有时候因为忘记断开风扇开关S而浪费能源。小宁
在父母指导下对风扇电路进行了改装：加装一个红外感应开关S 和指示灯L。加装后，若S断开，
1
指示灯和风扇都不工作；当S闭合时，L工作，此时当红外感应装置感应到有人时，S 才闭合，风
1
扇工作。小宁设计的电路图可能是（ ）。
A． B． C． D．
12．（2021·浙江金华市）电热蚊香器是一种常用的除蚊工具，当蚊香器接上电源，需要闭合
开关S，才能使指示灯L发光，发热体工作。现由于某种原因指示灯断路不亮，但发热体依然能正
常工作。则下列电路连接方式符合要求的是（ ）。
A． B．
C． D．

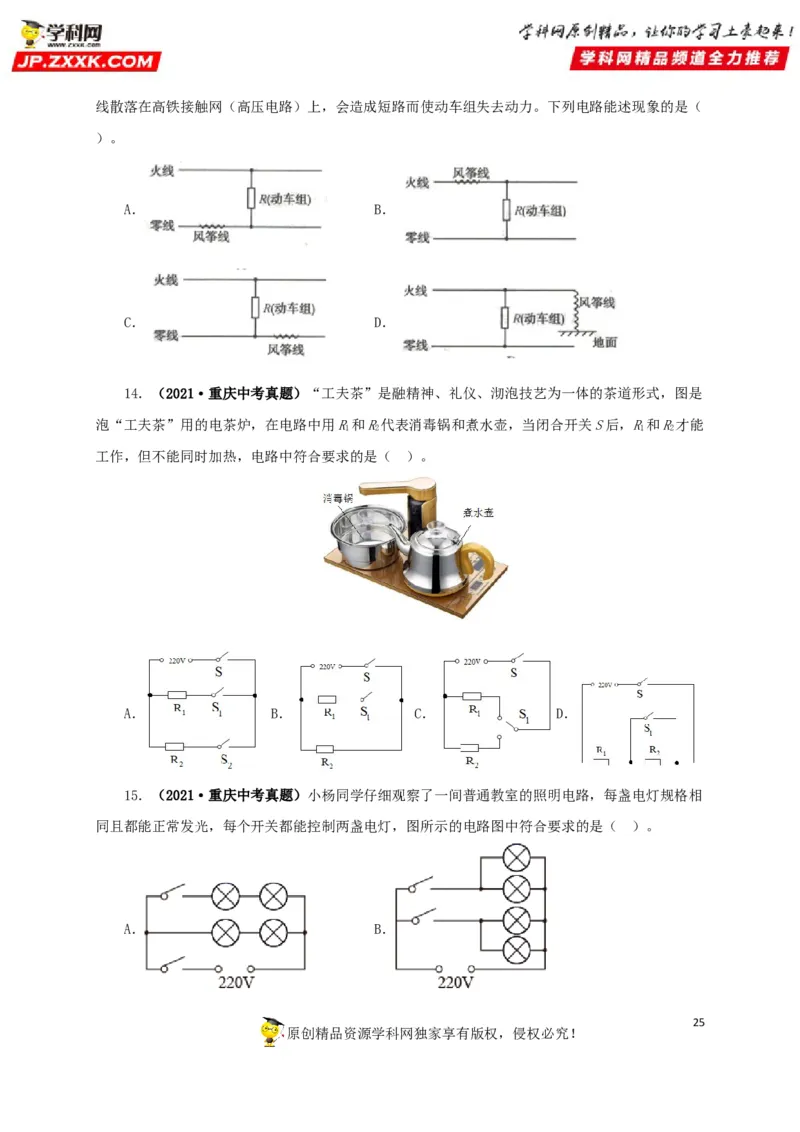

13．（2021·浙江丽水市）今年“五一”假期，铁路接触网遭异物侵扰的新闻多次上热搜。铁
路部门有明确规定：在高铁线路两侧各500米范围内，不得升放风筝。若导电性能好的金属丝风筝
24
原创精品资源学科网独家享有版权，侵权必究！线散落在高铁接触网（高压电路）上，会造成短路而使动车组失去动力。下列电路能述现象的是（
）。
A． B．
C． D．
14．（2021·重庆中考真题）“工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式，图是
泡“工夫茶”用的电茶炉，在电路中用R和R代表消毒锅和煮水壶，当闭合开关S后，R和R才能
1 2 1 2
工作，但不能同时加热，电路中符合要求的是（ ）。
A． B． C． D．
15．（2021·重庆中考真题）小杨同学仔细观察了一间普通教室的照明电路，每盏电灯规格相
同且都能正常发光，每个开关都能控制两盏电灯，图所示的电路图中符合要求的是（ ）。
A． B．
25
原创精品资源学科网独家享有版权，侵权必究！C． D．

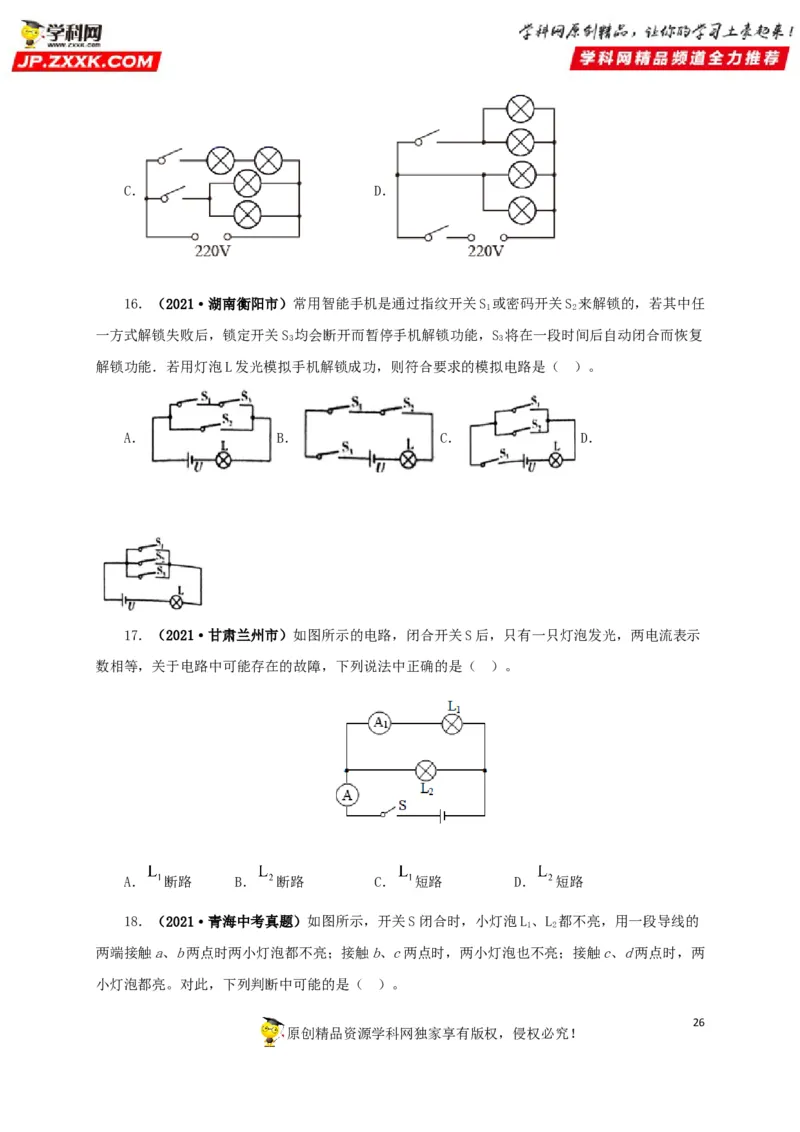

16．（2021·湖南衡阳市）常用智能手机是通过指纹开关S 或密码开关S 来解锁的，若其中任
1 2
一方式解锁失败后，锁定开关S 均会断开而暂停手机解锁功能，S 将在一段时间后自动闭合而恢复
3 3
解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（ ）。
A． B． C． D．
17．（2021·甘肃兰州市）如图所示的电路，闭合开关S后，只有一只灯泡发光，两电流表示
数相等，关于电路中可能存在的故障，下列说法中正确的是（ ）。
A． 断路 B． 断路 C． 短路 D． 短路

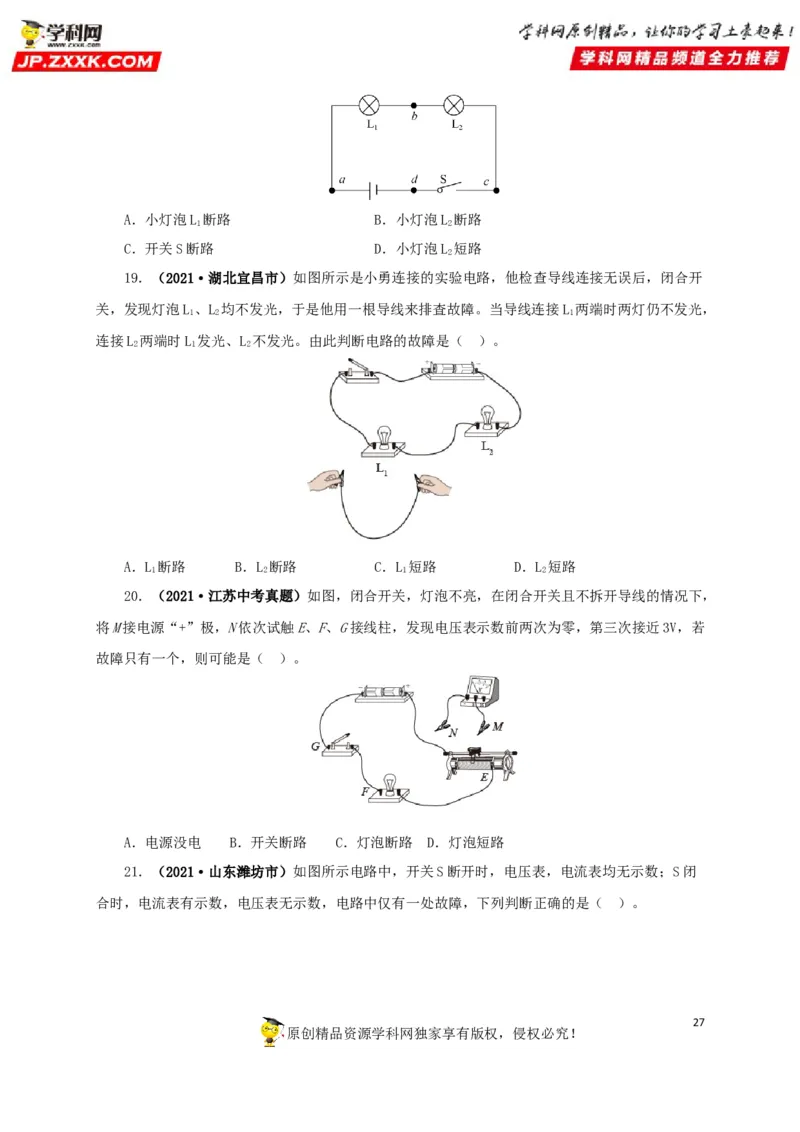

18．（2021·青海中考真题）如图所示，开关S闭合时，小灯泡L、L 都不亮，用一段导线的
1 2
两端接触a、b两点时两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两
小灯泡都亮。对此，下列判断中可能的是（ ）。
26
原创精品资源学科网独家享有版权，侵权必究！A．小灯泡L 断路 B．小灯泡L 断路
1 2
C．开关S断路 D．小灯泡L 短路
2
19．（2021·湖北宜昌市）如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开
关，发现灯泡L、L 均不发光，于是他用一根导线来排査故障。当导线连接L 两端时两灯仍不发光，
1 2 1
连接L 两端时L 发光、L 不发光。由此判断电路的故障是（ ）。
2 1 2
A．L 断路 B．L 断路 C．L 短路 D．L 短路
1 2 1 2
20．（2021·江苏中考真题）如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，
将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若
故障只有一个，则可能是（ ）。
A．电源没电 B．开关断路 C．灯泡断路 D．灯泡短路

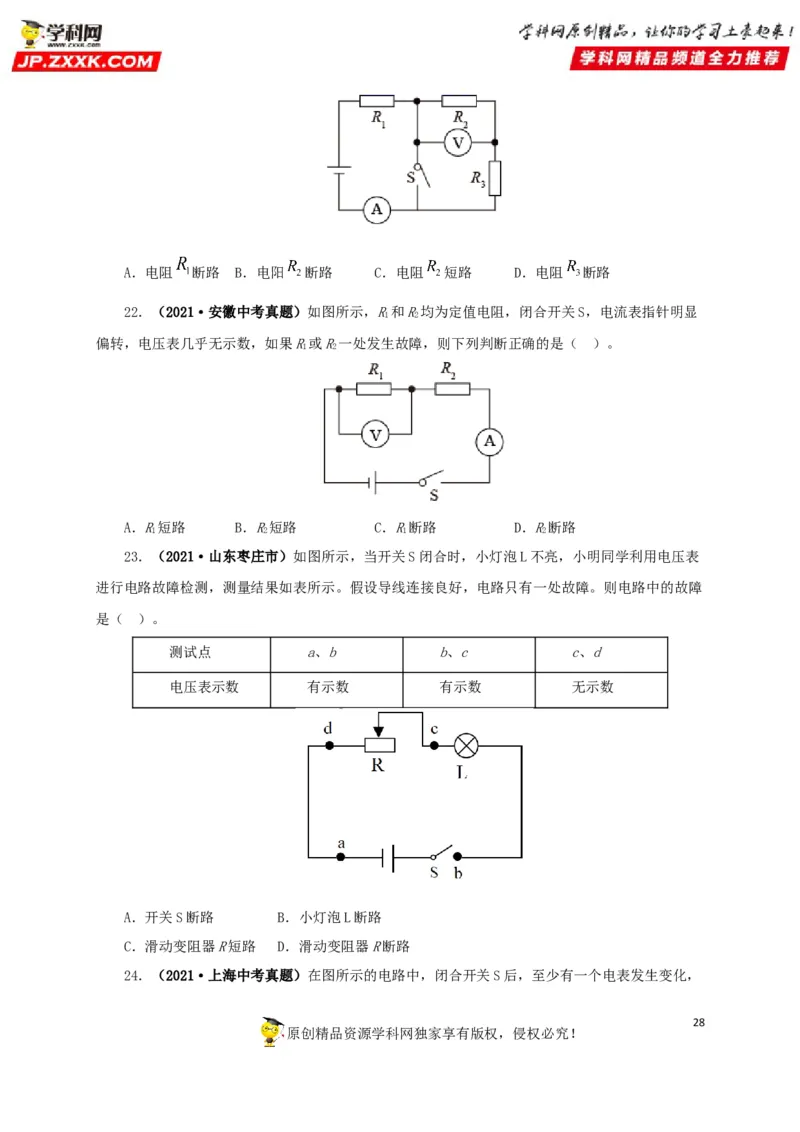

21．（2021·山东潍坊市）如图所示电路中，开关S断开时，电压表，电流表均无示数；S闭
合时，电流表有示数，电压表无示数，电路中仅有一处故障，下列判断正确的是（ ）。
27
原创精品资源学科网独家享有版权，侵权必究！A．电阻 断路 B．电阳 断路 C．电阻 短路 D．电阻 断路
22．（2021·安徽中考真题）如图所示，R和R均为定值电阻，闭合开关S，电流表指针明显
1 2
偏转，电压表几乎无示数，如果R或R一处发生故障，则下列判断正确的是（ ）。
1 2
A．R短路 B．R短路 C．R断路 D．R断路
1 2 1 2
23．（2021·山东枣庄市）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表
进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障
是（ ）。
测试点 a、b b、c c、d
电压表示数 有示数 有示数 无示数
A．开关S断路 B．小灯泡L断路
C．滑动变阻器R短路 D．滑动变阻器R断路
24．（2021·上海中考真题）在图所示的电路中，闭合开关S后，至少有一个电表发生变化，
28

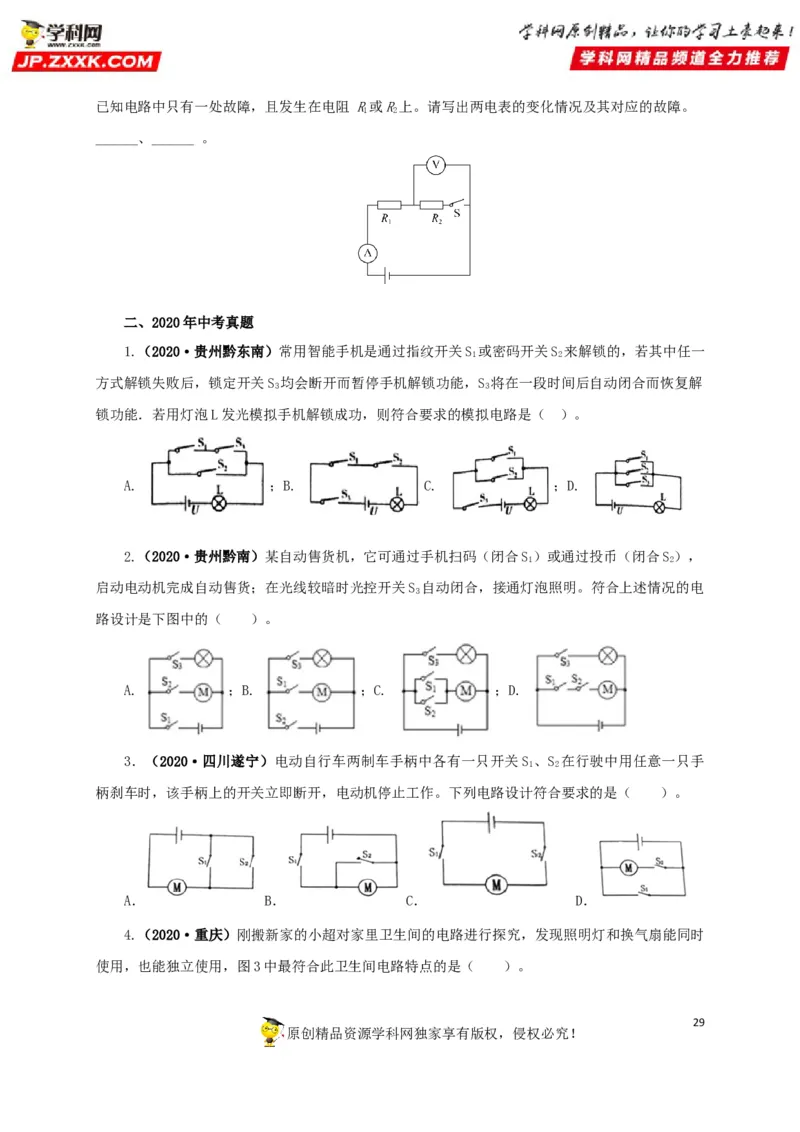

原创精品资源学科网独家享有版权，侵权必究！已知电路中只有一处故障，且发生在电阻 R或R上。请写出两电表的变化情况及其对应的故障。
1 2
______、______ 。
二、2020年中考真题
1.（2020·贵州黔东南）常用智能手机是通过指纹开关S 或密码开关S 来解锁的，若其中任一
1 2
方式解锁失败后，锁定开关S 均会断开而暂停手机解锁功能，S 将在一段时间后自动闭合而恢复解
3 3
锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（ ）。
A. ；B. C. ；D.
2.（2020·贵州黔南）某自动售货机，它可通过手机扫码（闭合S）或通过投币（闭合S），
1 2
启动电动机完成自动售货；在光线较暗时光控开关S 自动闭合，接通灯泡照明。符合上述情况的电
3
路设计是下图中的（ ）。
A. ；B. ；C. ；D.
3．（2020·四川遂宁）电动自行车两制车手柄中各有一只开关S 、S 在行驶中用任意一只手
1 2
柄刹车时，该手柄上的开关立即断开，电动机停止工作。下列电路设计符合要求的是（ ）。
A． B． C． D．
4.（2020·重庆）刚搬新家的小超对家里卫生间的电路进行探究，发现照明灯和换气扇能同时
使用，也能独立使用，图3中最符合此卫生间电路特点的是（ ）。
29

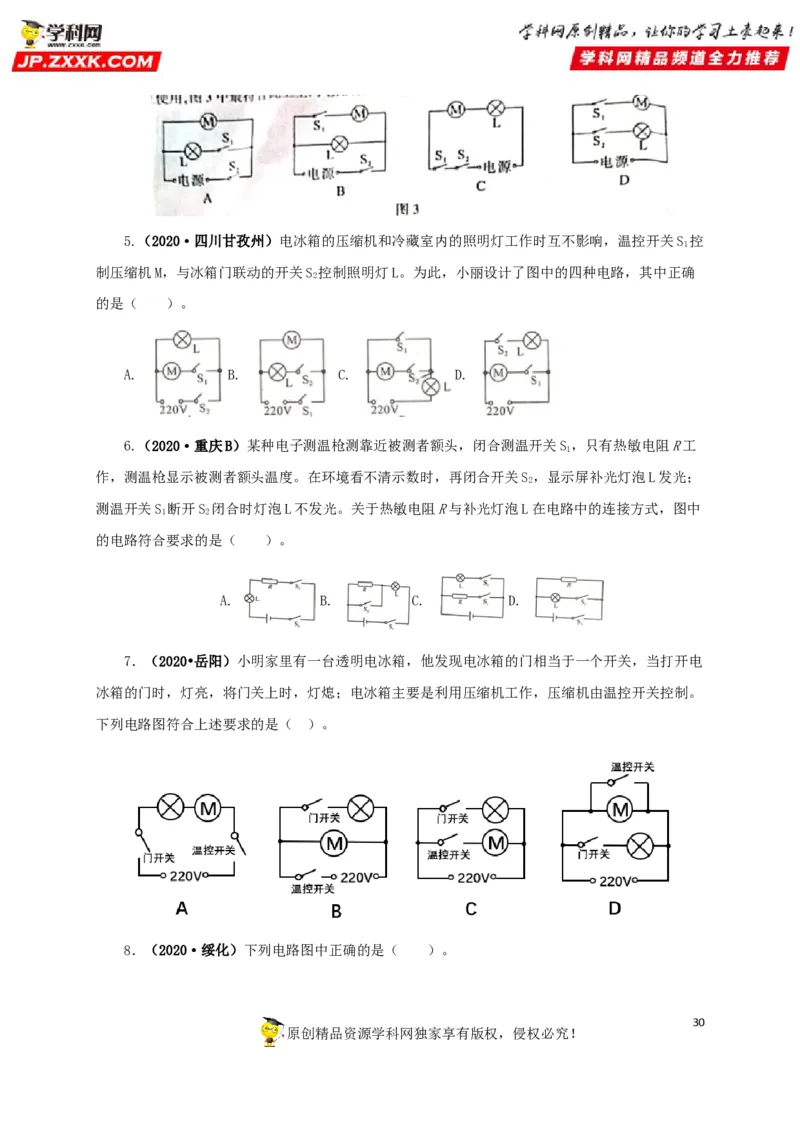

原创精品资源学科网独家享有版权，侵权必究！5.（2020·四川甘孜州）电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关S 控
1
制压缩机M，与冰箱门联动的开关S 控制照明灯L。为此，小丽设计了图中的四种电路，其中正确
2
的是（ ）。
A. B. C. D.
6.（2020·重庆B）某种电子测温枪测靠近被测者额头，闭合测温开关S，只有热敏电阻R工
1
作，测温枪显示被测者额头温度。在环境看不清示数时，再闭合开关S，显示屏补光灯泡L发光；
2
测温开关S 断开S 闭合时灯泡L不发光。关于热敏电阻R与补光灯泡L在电路中的连接方式，图中
1 2
的电路符合要求的是（ ）。
A. B. C. D.
7．（2020•岳阳）小明家里有一台透明电冰箱，他发现电冰箱的门相当于一个开关，当打开电
冰箱的门时，灯亮，将门关上时，灯熄；电冰箱主要是利用压缩机工作，压缩机由温控开关控制。
下列电路图符合上述要求的是（ ）。
8．（2020·绥化）下列电路图中正确的是（ ）。
30
原创精品资源学科网独家享有版权，侵权必究！A． B． C． D．

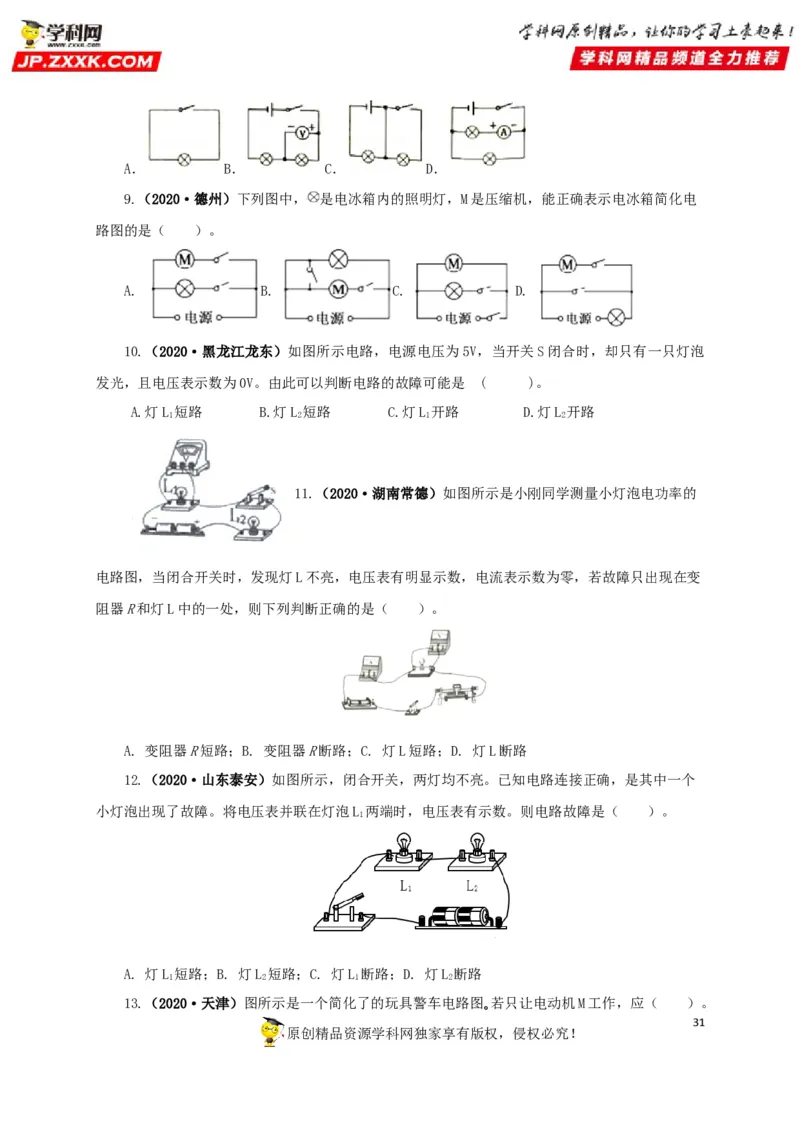

9.（2020·德州）下列图中， 是电冰箱内的照明灯，M是压缩机，能正确表示电冰箱简化电
路图的是（ ）。
A. B. C. D.
10.（2020·黑龙江龙东）如图所示电路，电源电压为5V，当开关S闭合时，却只有一只灯泡
发光，且电压表示数为0V。由此可以判断电路的故障可能是 ( )。
A.灯L 短路 B.灯L 短路 C.灯L 开路 D.灯L 开路
1 2 1 2
11.（2020·湖南常德）如图所示是小刚同学测量小灯泡电功率的
电路图，当闭合开关时，发现灯L不亮，电压表有明显示数，电流表示数为零，若故障只出现在变
阻器R和灯L中的一处，则下列判断正确的是（ ）。
A. 变阻器R短路；B. 变阻器R断路；C. 灯L短路；D. 灯L断路
12.（2020·山东泰安）如图所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个
小灯泡出现了故障。将电压表并联在灯泡L 两端时，电压表有示数。则电路故障是（ ）。
1
A. 灯L 短路；B. 灯L 短路；C. 灯L 断路；D. 灯L 断路
1 2 1 2

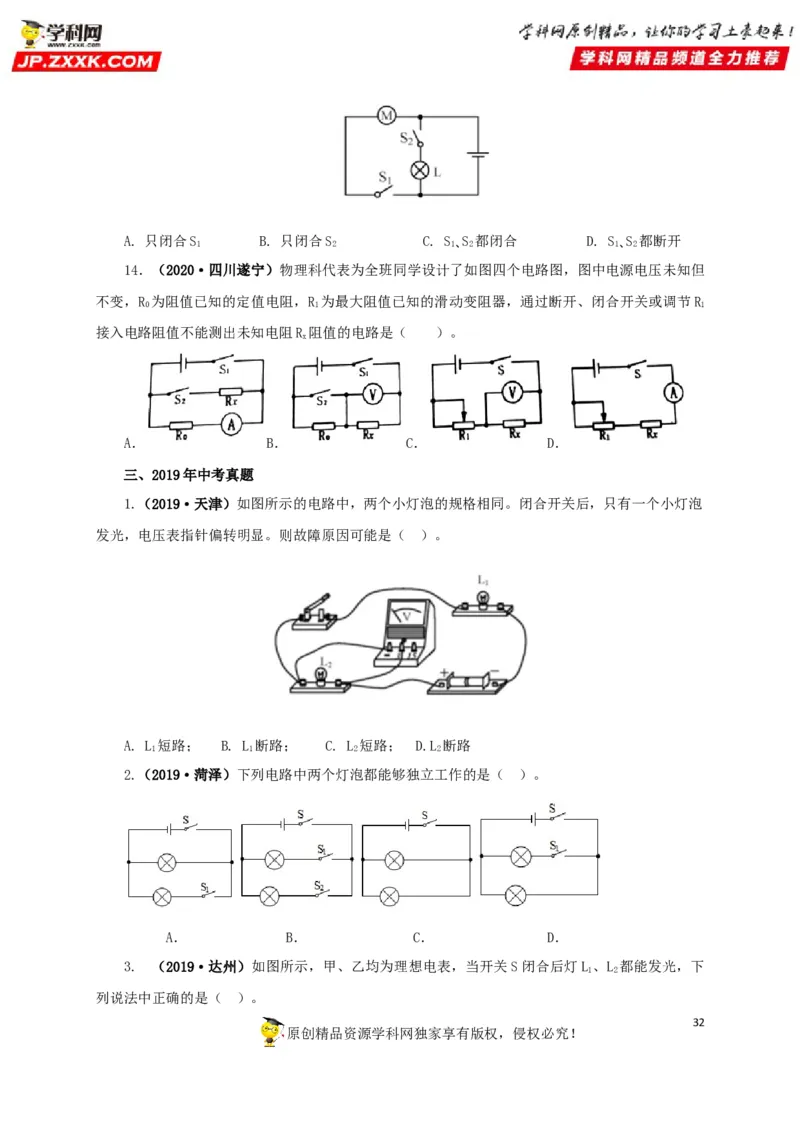

13.（2020·天津）图所示是一个简化了的玩具警车电路图｡若只让电动机M工作，应（ ）。
31
原创精品资源学科网独家享有版权，侵权必究！A. 只闭合S B. 只闭合S C. S､S 都闭合 D. S､S 都断开
1 2 1 2 1 2
14．（2020·四川遂宁）物理科代表为全班同学设计了如图四个电路图，图中电源电压未知但
不变，R 为阻值已知的定值电阻，R 为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R
0 1 1
接入电路阻值不能测出未知电阻R 阻值的电路是（ ）。
x
A． B． C． D．
三、2019年中考真题
1.（2019·天津）如图所示的电路中，两个小灯泡的规格相同。闭合开关后，只有一个小灯泡
发光，电压表指针偏转明显。则故障原因可能是（ ）。
A. L 短路； B. L 断路； C. L 短路； D.L 断路
1 1 2 2
2.（2019·菏泽）下列电路中两个灯泡都能够独立工作的是（ ）。
A． B． C． D．
3. （2019·达州）如图所示，甲、乙均为理想电表，当开关S闭合后灯L 、L 都能发光，下
1 2
列说法中正确的是（ ）。
32

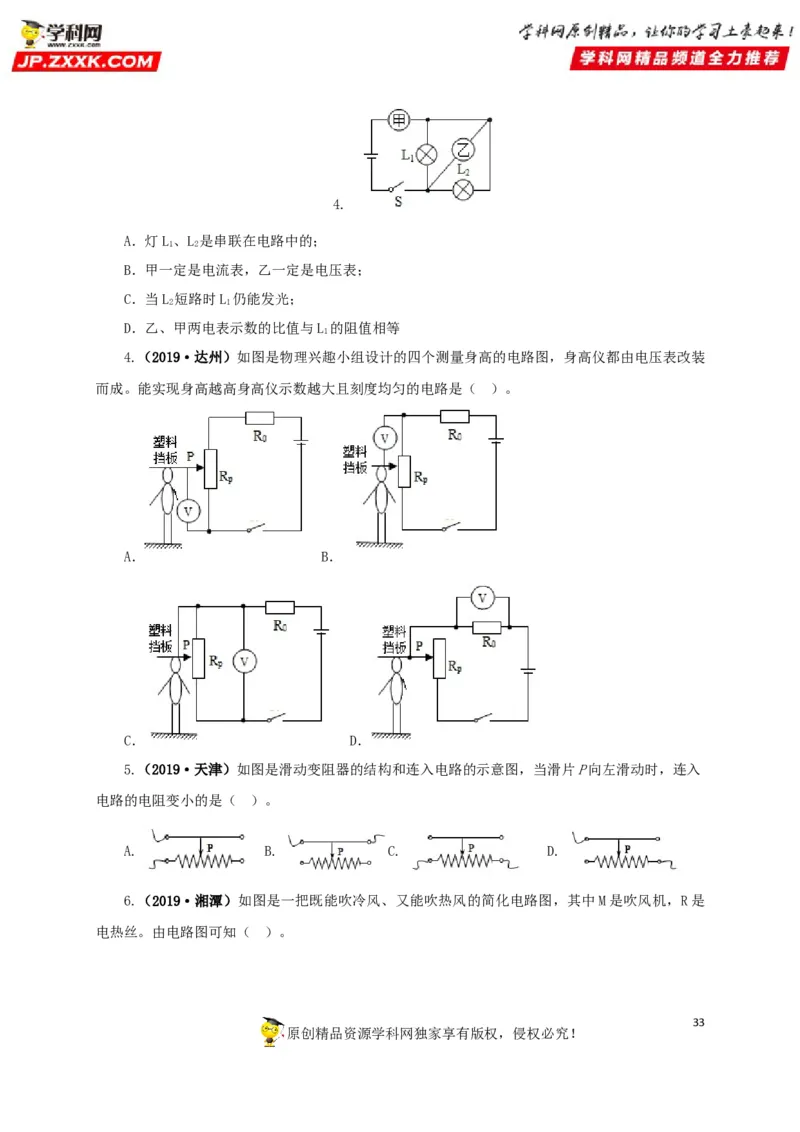

原创精品资源学科网独家享有版权，侵权必究！4.
A．灯L、L 是串联在电路中的；
1 2
B．甲一定是电流表，乙一定是电压表；
C．当L 短路时L 仍能发光；
2 1
D．乙、甲两电表示数的比值与L 的阻值相等
1
4.（2019·达州）如图是物理兴趣小组设计的四个测量身高的电路图，身高仪都由电压表改装
而成。能实现身高越高身高仪示数越大且刻度均匀的电路是（ ）。
A． B．
C． D．
5.（2019·天津）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入
电路的电阻变小的是（ ）。
A. B. C. D.

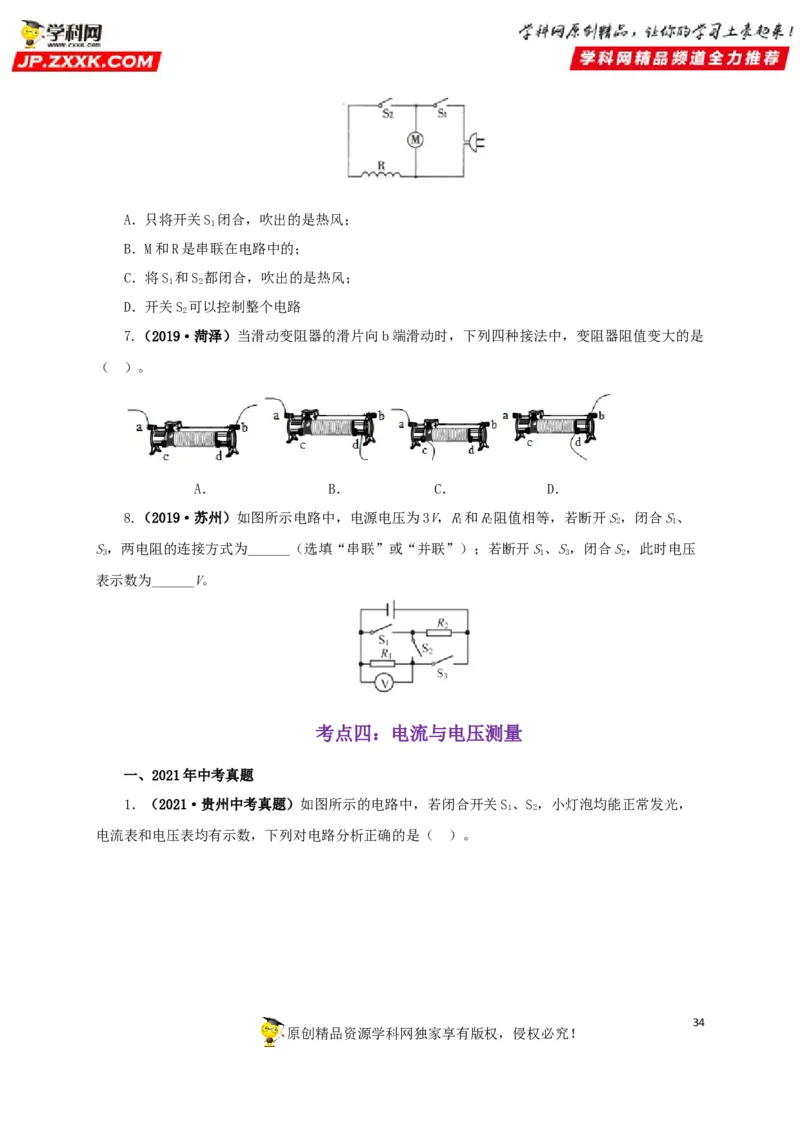

6.（2019·湘潭）如图是一把既能吹冷风、又能吹热风的简化电路图，其中M是吹风机，R是
电热丝。由电路图可知（ ）。
33
原创精品资源学科网独家享有版权，侵权必究！A．只将开关S 闭合，吹出的是热风；
1
B．M和R是串联在电路中的；
C．将S 和S 都闭合，吹出的是热风；
1 2
D．开关S 可以控制整个电路
2
7.（2019·菏泽）当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是
（ ）。
A． B． C． D．
8.（2019·苏州）如图所示电路中，电源电压为3V，R和R阻值相等，若断开S，闭合S、
1 2 2 1
S，两电阻的连接方式为______（选填“串联”或“并联”）；若断开S、S，闭合S，此时电压
3 1 3 2
表示数为______V。
考点四：电流与电压测量
一、2021年中考真题

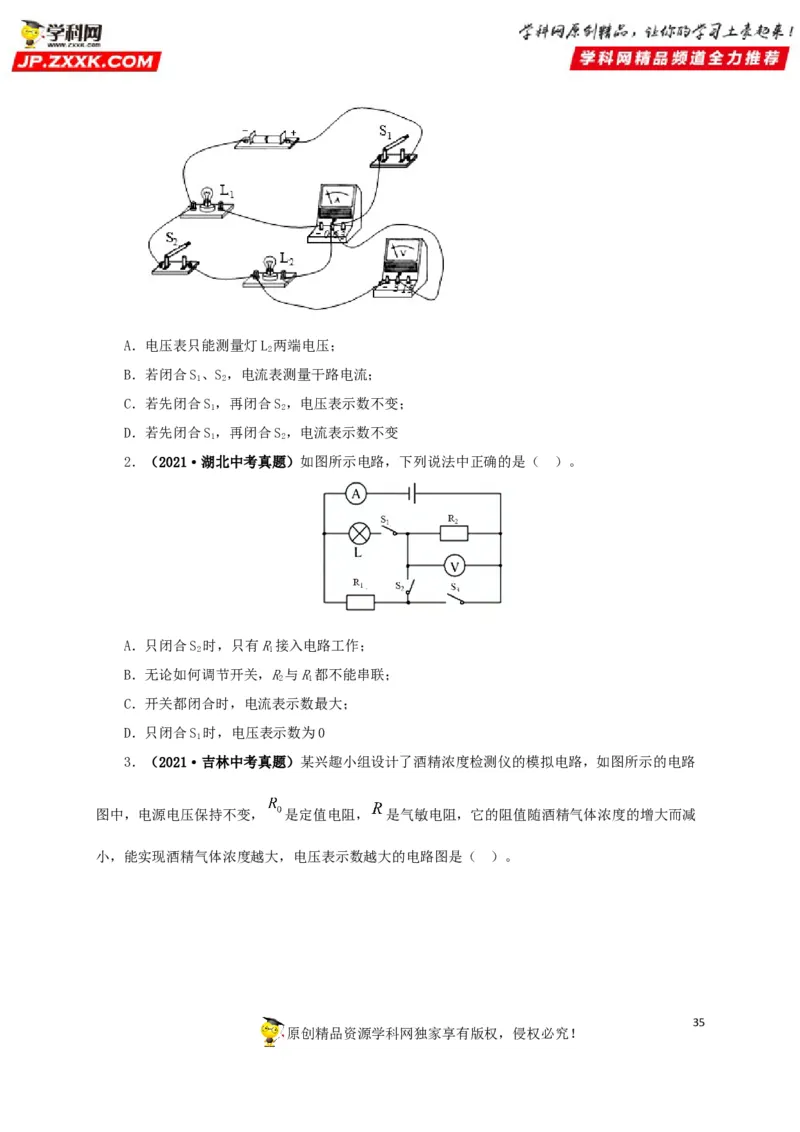

1．（2021·贵州中考真题）如图所示的电路中，若闭合开关S、S，小灯泡均能正常发光，
1 2
电流表和电压表均有示数，下列对电路分析正确的是（ ）。
34
原创精品资源学科网独家享有版权，侵权必究！A．电压表只能测量灯L 两端电压；
2
B．若闭合S、S，电流表测量干路电流；
1 2
C．若先闭合S，再闭合S，电压表示数不变；
1 2
D．若先闭合S，再闭合S，电流表示数不变
1 2
2．（2021·湖北中考真题）如图所示电路，下列说法中正确的是（ ）。
A．只闭合S 时，只有R接入电路工作；
2 1
B．无论如何调节开关，R与R都不能串联；
2 1
C．开关都闭合时，电流表示数最大；
D．只闭合S 时，电压表示数为0
1

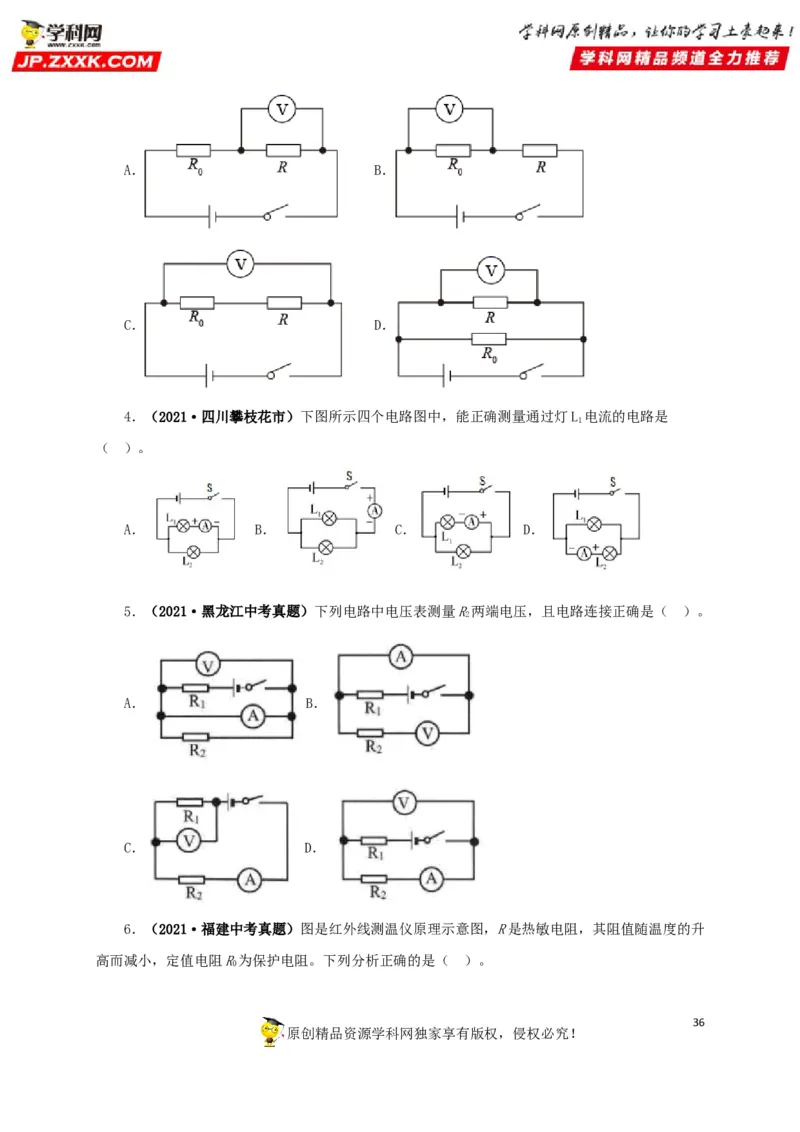

3．（2021·吉林中考真题）某兴趣小组设计了酒精浓度检测仪的模拟电路，如图所示的电路
图中，电源电压保持不变， 是定值电阻， 是气敏电阻，它的阻值随酒精气体浓度的增大而减
小，能实现酒精气体浓度越大，电压表示数越大的电路图是（ ）。
35
原创精品资源学科网独家享有版权，侵权必究！A． B．
C． D．
4．（2021·四川攀枝花市）下图所示四个电路图中，能正确测量通过灯L 电流的电路是
1
（ ）。
A． B． C． D．
5．（2021·黑龙江中考真题）下列电路中电压表测量R两端电压，且电路连接正确是（ ）。
2
A． B．
C． D．

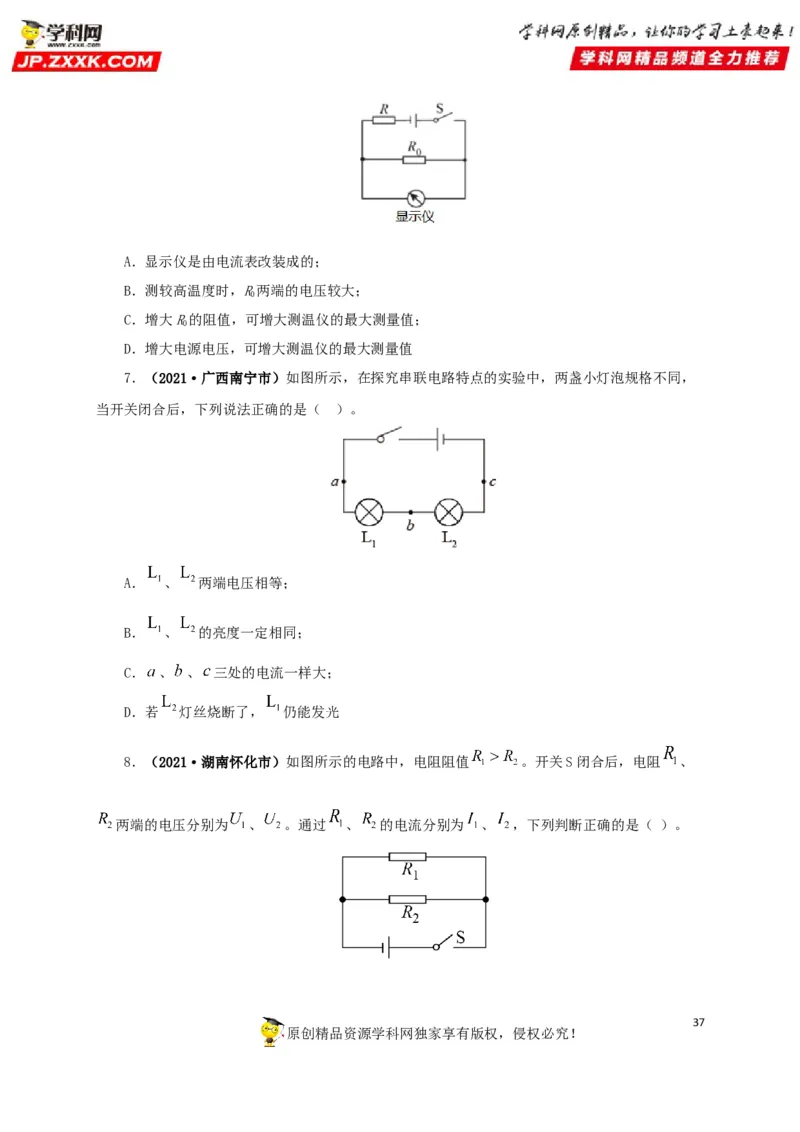

6．（2021·福建中考真题）图是红外线测温仪原理示意图，R是热敏电阻，其阻值随温度的升
高而减小，定值电阻R为保护电阻。下列分析正确的是（ ）。
0
36
原创精品资源学科网独家享有版权，侵权必究！A．显示仪是由电流表改装成的；
B．测较高温度时，R两端的电压较大；
0
C．增大R的阻值，可增大测温仪的最大测量值；
0
D．增大电源电压，可增大测温仪的最大测量值
7．（2021·广西南宁市）如图所示，在探究串联电路特点的实验中，两盏小灯泡规格不同，
当开关闭合后，下列说法正确的是（ ）。
A． 、 两端电压相等；
B． 、 的亮度一定相同；
C． 、 、 三处的电流一样大；
D．若 灯丝烧断了， 仍能发光
8．（2021·湖南怀化市）如图所示的电路中，电阻阻值 。开关S闭合后，电阻 、
两端的电压分别为 、 。通过 、 的电流分别为 、 ，下列判断正确的是（ ）。
37
原创精品资源学科网独家享有版权，侵权必究！A． B． C． D．

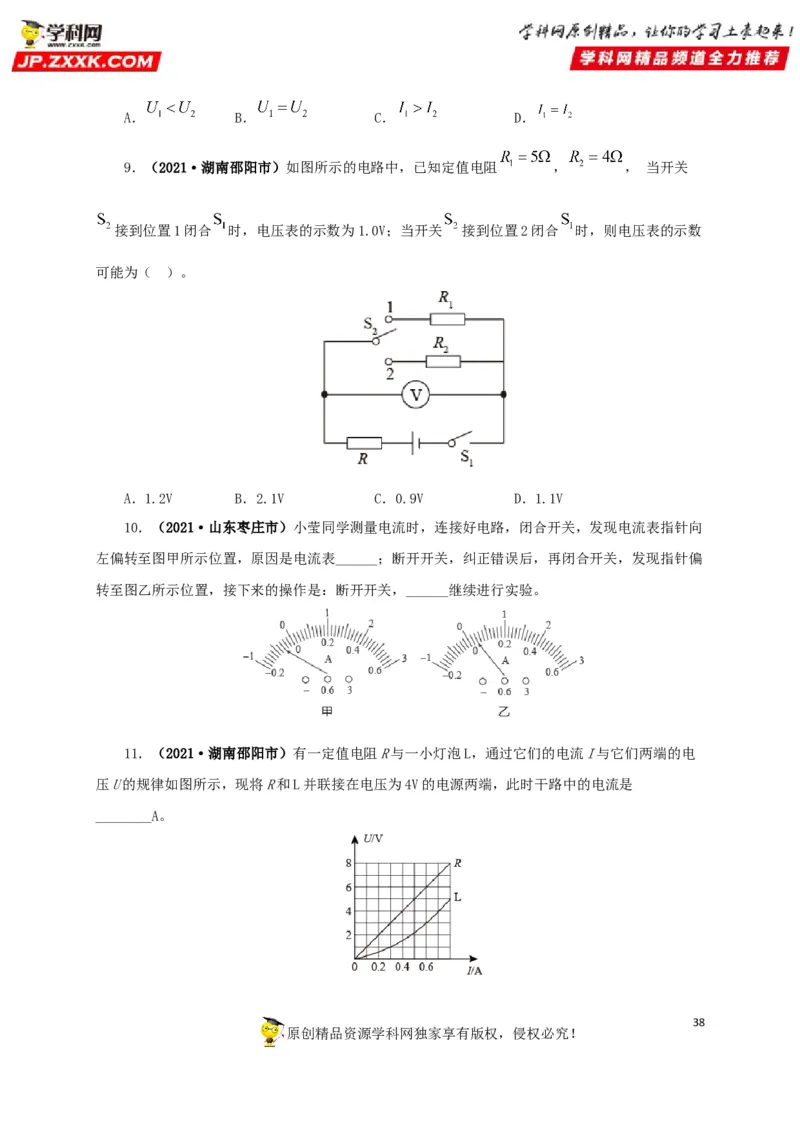

9．（2021·湖南邵阳市）如图所示的电路中，已知定值电阻 ， ， 当开关
接到位置1闭合 时，电压表的示数为1.0V；当开关 接到位置2闭合 时，则电压表的示数
可能为（ ）。
A．1.2V B．2.1V C．0.9V D．1.1V
10．（2021·山东枣庄市）小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向
左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏
转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。
11．（2021·湖南邵阳市）有一定值电阻R与一小灯泡L，通过它们的电流I与它们两端的电
压U的规律如图所示，现将R和L并联接在电压为4V的电源两端，此时干路中的电流是
________A。
38

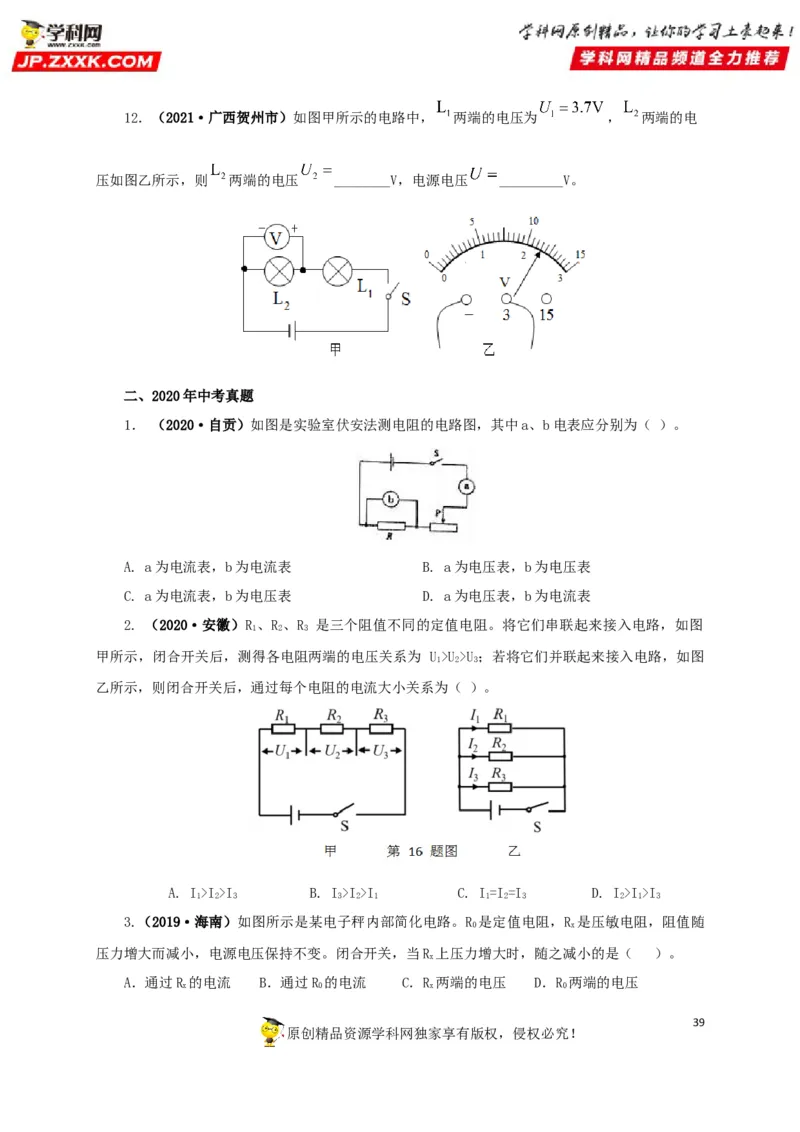

原创精品资源学科网独家享有版权，侵权必究！12．（2021·广西贺州市）如图甲所示的电路中， 两端的电压为 ， 两端的电
压如图乙所示，则 两端的电压 ________V，电源电压 _________V。
二、2020年中考真题
1． （2020·自贡）如图是实验室伏安法测电阻的电路图，其中a、b电表应分别为（ ）。
A. a为电流表，b为电流表 B. a为电压表，b为电压表
C. a为电流表，b为电压表 D. a为电压表，b为电流表
2. （2020·安徽）R 、R 、R 是三个阻值不同的定值电阻。将它们串联起来接入电路，如图
1 2 3
甲所示，闭合开关后，测得各电阻两端的电压关系为 U>U>U ；若将它们并联起来接入电路，如图
1 2 3
乙所示，则闭合开关后，通过每个电阻的电流大小关系为（ ）。
A. I>I>I B. I>I>I C. I=I=I D. I>I>I
1 2 3 3 2 1 1 2 3 2 1 3
3.（2019·海南）如图所示是某电子秤内部简化电路。R 是定值电阻，R 是压敏电阻，阻值随
0 x
压力增大而减小，电源电压保持不变。闭合开关，当R 上压力增大时，随之减小的是（ ）。
x
A．通过R 的电流 B．通过R 的电流 C．R 两端的电压 D．R 两端的电压
x 0 x 0
39

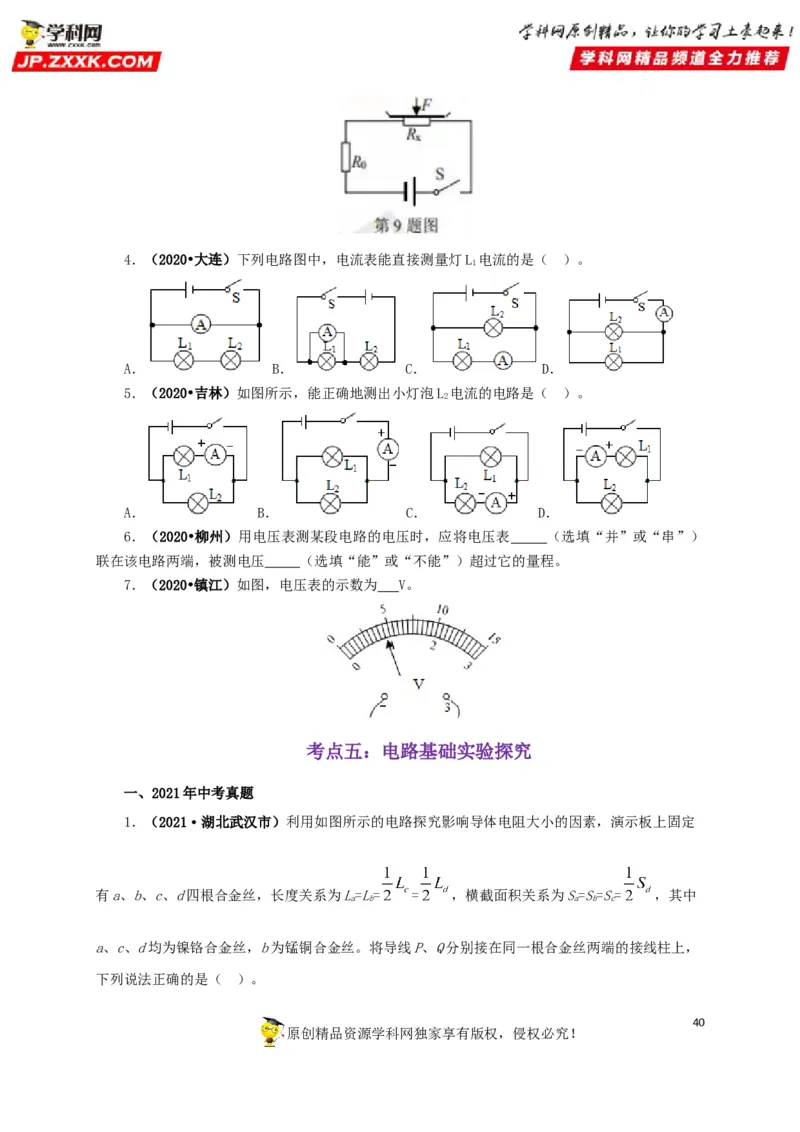

原创精品资源学科网独家享有版权，侵权必究！4．（2020•大连）下列电路图中，电流表能直接测量灯L 电流的是（ ）。
1
A． B． C． D．
5．（2020•吉林）如图所示，能正确地测出小灯泡L 电流的电路是（ ）。
2
A． B． C． D．
6．（2020•柳州）用电压表测某段电路的电压时，应将电压表 （选填“并”或“串”）
联在该电路两端，被测电压 （选填“能”或“不能”）超过它的量程。
7．（2020•镇江）如图，电压表的示数为 V。
考点五：电路基础实验探究
一、2021年中考真题
1．（2021·湖北武汉市）利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定
有a、b、c、d四根合金丝，长度关系为L=L= = ，横截面积关系为S=S=S= ，其中
a b a b c
a、c、d均为镍铬合金丝，b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端的接线柱上，
下列说法正确的是（ ）。
40

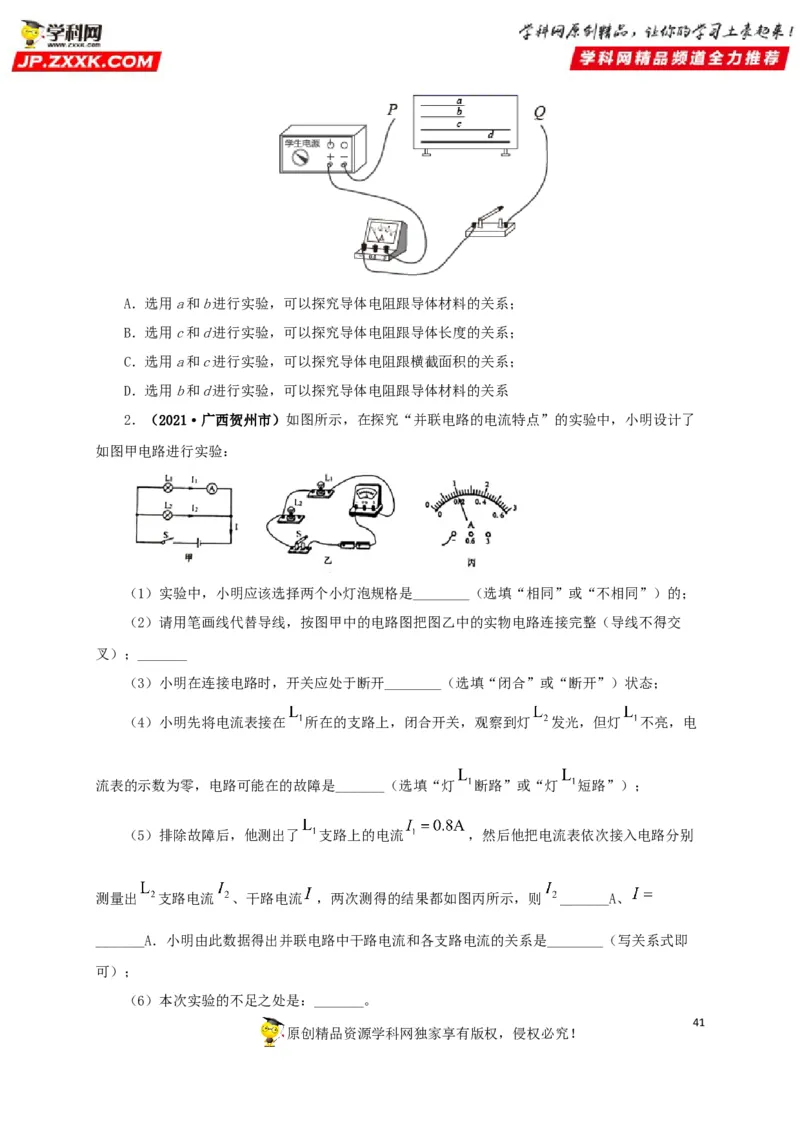

原创精品资源学科网独家享有版权，侵权必究！A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系；
B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系；
C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系；
D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系
2．（2021·广西贺州市）如图所示，在探究“并联电路的电流特点”的实验中，小明设计了
如图甲电路进行实验：
（1）实验中，小明应该选择两个小灯泡规格是________（选填“相同”或“不相同”）的；
（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交
叉）；_______
（3）小明在连接电路时，开关应处于断开________（选填“闭合”或“断开”）状态；
（4）小明先将电流表接在 所在的支路上，闭合开关，观察到灯 发光，但灯 不亮，电
流表的示数为零，电路可能在的故障是_______（选填“灯 断路”或“灯 短路”）；
（5）排除故障后，他测出了 支路上的电流 ，然后他把电流表依次接入电路分别
测量出 支路电流 、干路电流 ，两次测得的结果都如图丙所示，则 _______A、
_______A．小明由此数据得出并联电路中干路电流和各支路电流的关系是________（写关系式即
可）；
（6）本次实验的不足之处是：_______。
41

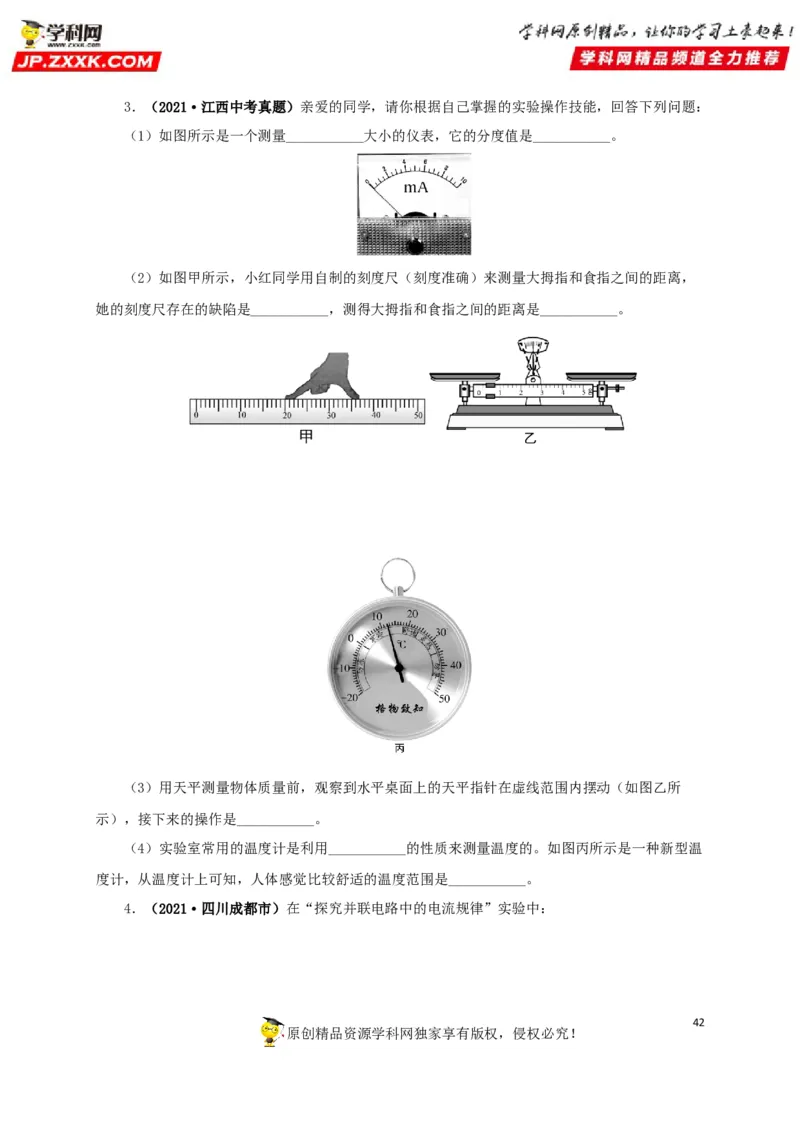

原创精品资源学科网独家享有版权，侵权必究！3．（2021·江西中考真题）亲爱的同学，请你根据自己掌握的实验操作技能，回答下列问题：
（1）如图所示是一个测量___________大小的仪表，它的分度值是___________。
（2）如图甲所示，小红同学用自制的刻度尺（刻度准确）来测量大拇指和食指之间的距离，
她的刻度尺存在的缺陷是___________，测得大拇指和食指之间的距离是___________。
（3）用天平测量物体质量前，观察到水平桌面上的天平指针在虚线范围内摆动（如图乙所
示），接下来的操作是___________。
（4）实验室常用的温度计是利用___________的性质来测量温度的。如图丙所示是一种新型温
度计，从温度计上可知，人体感觉比较舒适的温度范围是___________。
4．（2021·四川成都市）在“探究并联电路中的电流规律”实验中：
42

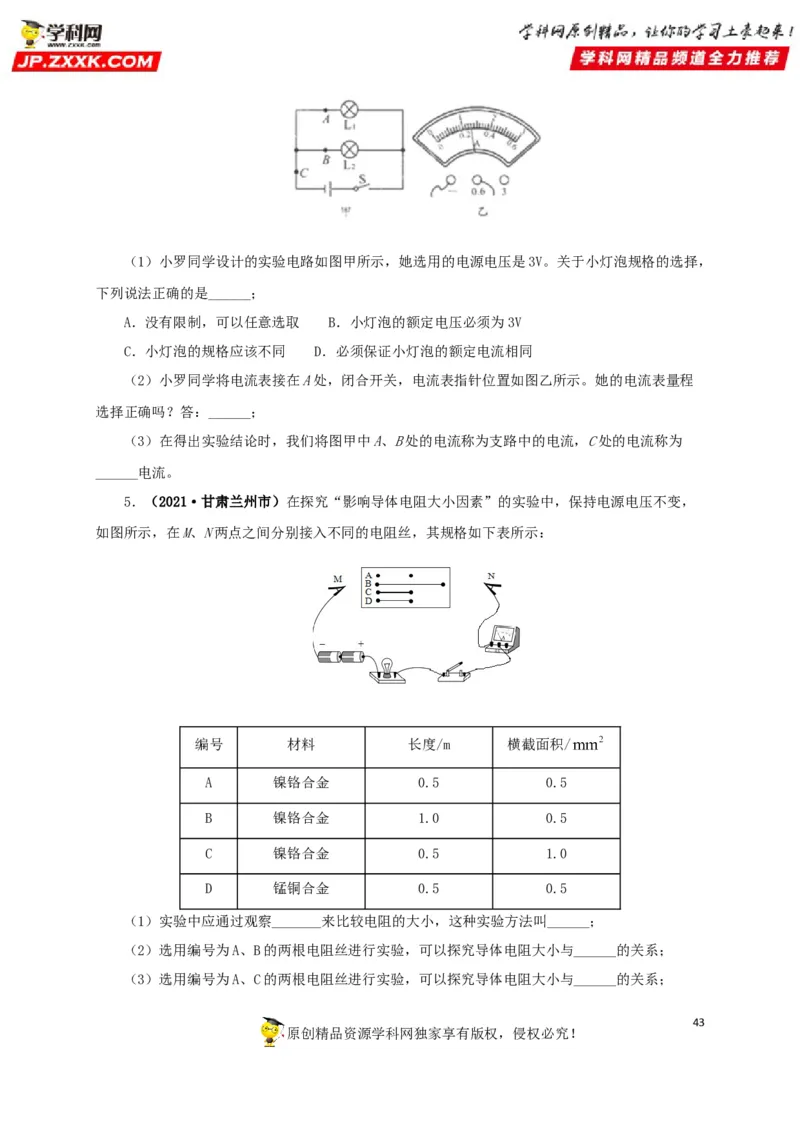

原创精品资源学科网独家享有版权，侵权必究！（1）小罗同学设计的实验电路如图甲所示，她选用的电源电压是3V。关于小灯泡规格的选择，
下列说法正确的是______；
A．没有限制，可以任意选取 B．小灯泡的额定电压必须为3V
C．小灯泡的规格应该不同 D．必须保证小灯泡的额定电流相同
（2）小罗同学将电流表接在A处，闭合开关，电流表指针位置如图乙所示。她的电流表量程
选择正确吗？答：______；
（3）在得出实验结论时，我们将图甲中A、B处的电流称为支路中的电流，C处的电流称为
______电流。
5．（2021·甘肃兰州市）在探究“影响导体电阻大小因素”的实验中，保持电源电压不变，
如图所示，在M、N两点之间分别接入不同的电阻丝，其规格如下表所示：
编号 材料 长度/m 横截面积/
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
（1）实验中应通过观察_______来比较电阻的大小，这种实验方法叫______；
（2）选用编号为A、B的两根电阻丝进行实验，可以探究导体电阻大小与______的关系；
（3）选用编号为A、C的两根电阻丝进行实验，可以探究导体电阻大小与______的关系；
43

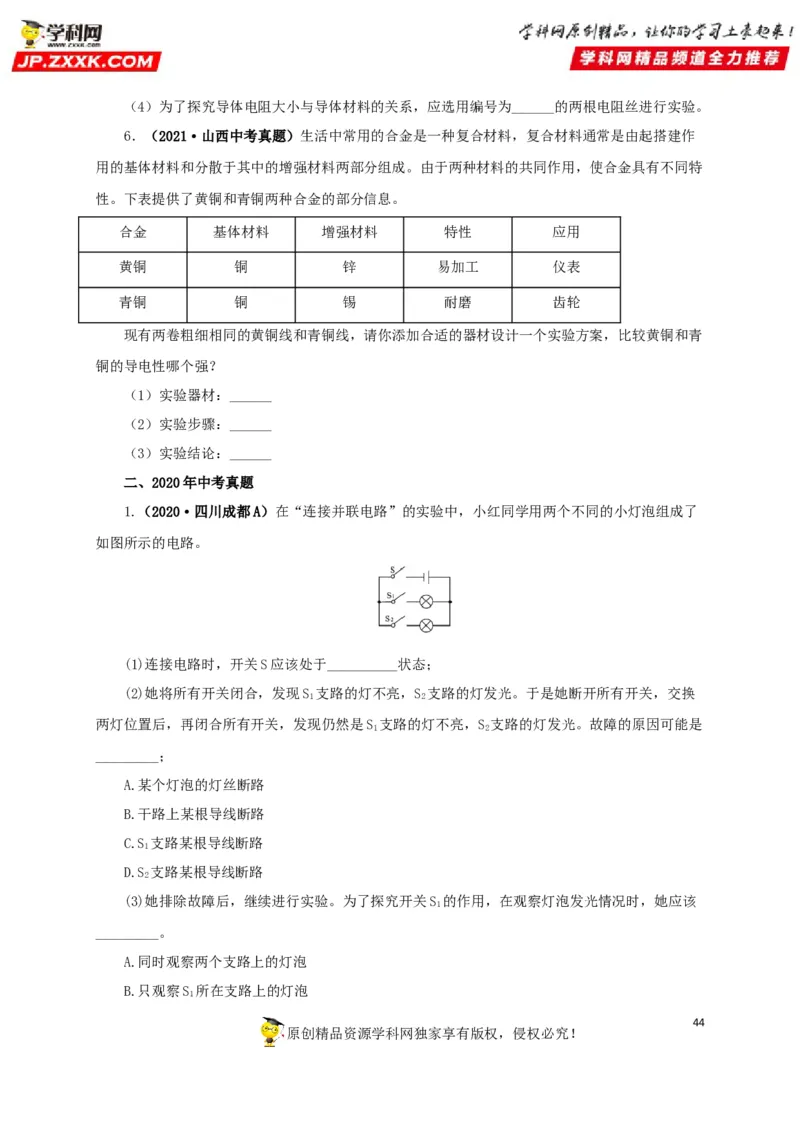

原创精品资源学科网独家享有版权，侵权必究！（4）为了探究导体电阻大小与导体材料的关系，应选用编号为______的两根电阻丝进行实验。
6．（2021·山西中考真题）生活中常用的合金是一种复合材料，复合材料通常是由起搭建作
用的基体材料和分散于其中的增强材料两部分组成。由于两种材料的共同作用，使合金具有不同特
性。下表提供了黄铜和青铜两种合金的部分信息。
合金 基体材料 增强材料 特性 应用
黄铜 铜 锌 易加工 仪表
青铜 铜 锡 耐磨 齿轮
现有两卷粗细相同的黄铜线和青铜线，请你添加合适的器材设计一个实验方案，比较黄铜和青
铜的导电性哪个强？
（1）实验器材：______
（2）实验步骤：______
（3）实验结论：______
二、2020年中考真题
1.（2020·四川成都A）在“连接并联电路”的实验中，小红同学用两个不同的小灯泡组成了
如图所示的电路。
(1)连接电路时，开关S应该处于__________状态；
(2)她将所有开关闭合，发现S 支路的灯不亮，S 支路的灯发光。于是她断开所有开关，交换
1 2
两灯位置后，再闭合所有开关，发现仍然是S 支路的灯不亮，S 支路的灯发光。故障的原因可能是
1 2
_________；
A.某个灯泡的灯丝断路
B.干路上某根导线断路
C.S 支路某根导线断路
1
D.S 支路某根导线断路
2
(3)她排除故障后，继续进行实验。为了探究开关S 的作用，在观察灯泡发光情况时，她应该
1
_________。
A.同时观察两个支路上的灯泡
B.只观察S 所在支路上的灯泡
1
44
原创精品资源学科网独家享有版权，侵权必究！C.只观察S 所在支路上的灯泡
2

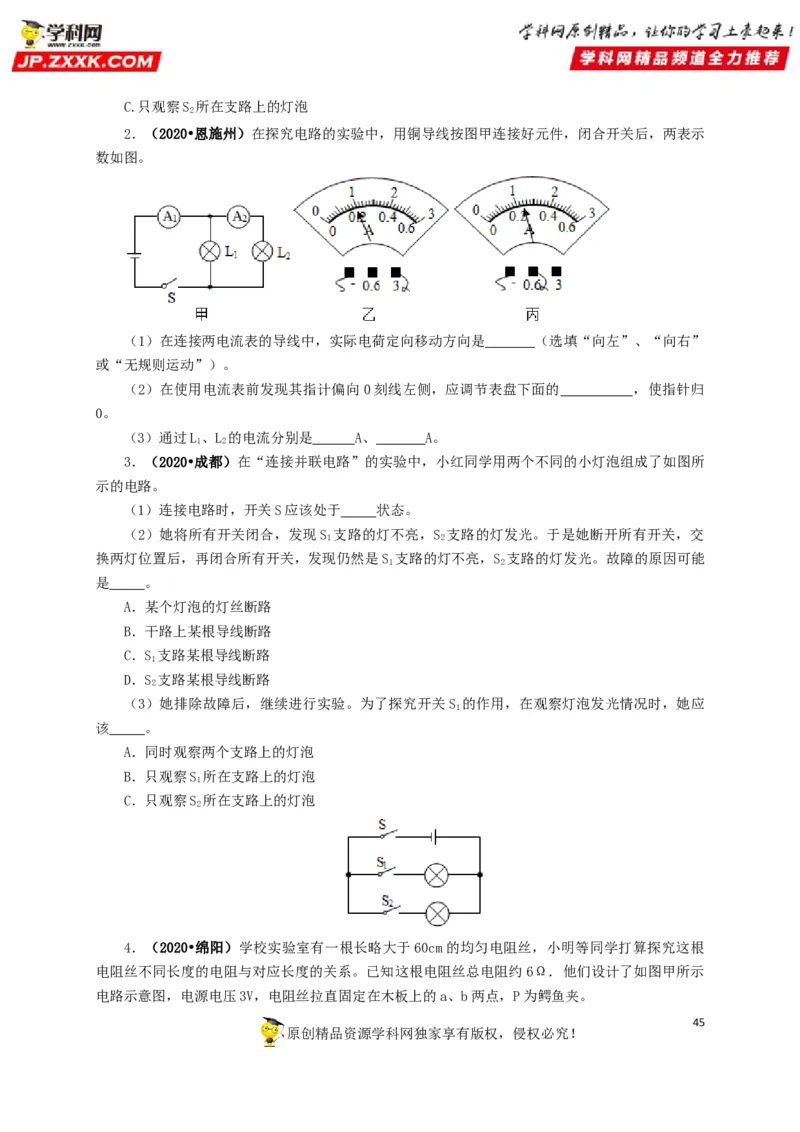

2．（2020•恩施州）在探究电路的实验中，用铜导线按图甲连接好元件，闭合开关后，两表示
数如图。
（1）在连接两电流表的导线中，实际电荷定向移动方向是 （选填“向左”、“向右”
或“无规则运动”）。
（2）在使用电流表前发现其指计偏向0刻线左侧，应调节表盘下面的 ，使指针归
0。
（3）通过L、L 的电流分别是 A、 A。
1 2
3．（2020•成都）在“连接并联电路”的实验中，小红同学用两个不同的小灯泡组成了如图所
示的电路。
（1）连接电路时，开关S应该处于 状态。
（2）她将所有开关闭合，发现S 支路的灯不亮，S 支路的灯发光。于是她断开所有开关，交
1 2
换两灯位置后，再闭合所有开关，发现仍然是S 支路的灯不亮，S 支路的灯发光。故障的原因可能
1 2
是 。
A．某个灯泡的灯丝断路
B．干路上某根导线断路
C．S 支路某根导线断路
1
D．S 支路某根导线断路
2
（3）她排除故障后，继续进行实验。为了探究开关S 的作用，在观察灯泡发光情况时，她应
1
该 。
A．同时观察两个支路上的灯泡
B．只观察S 所在支路上的灯泡
1
C．只观察S 所在支路上的灯泡
2

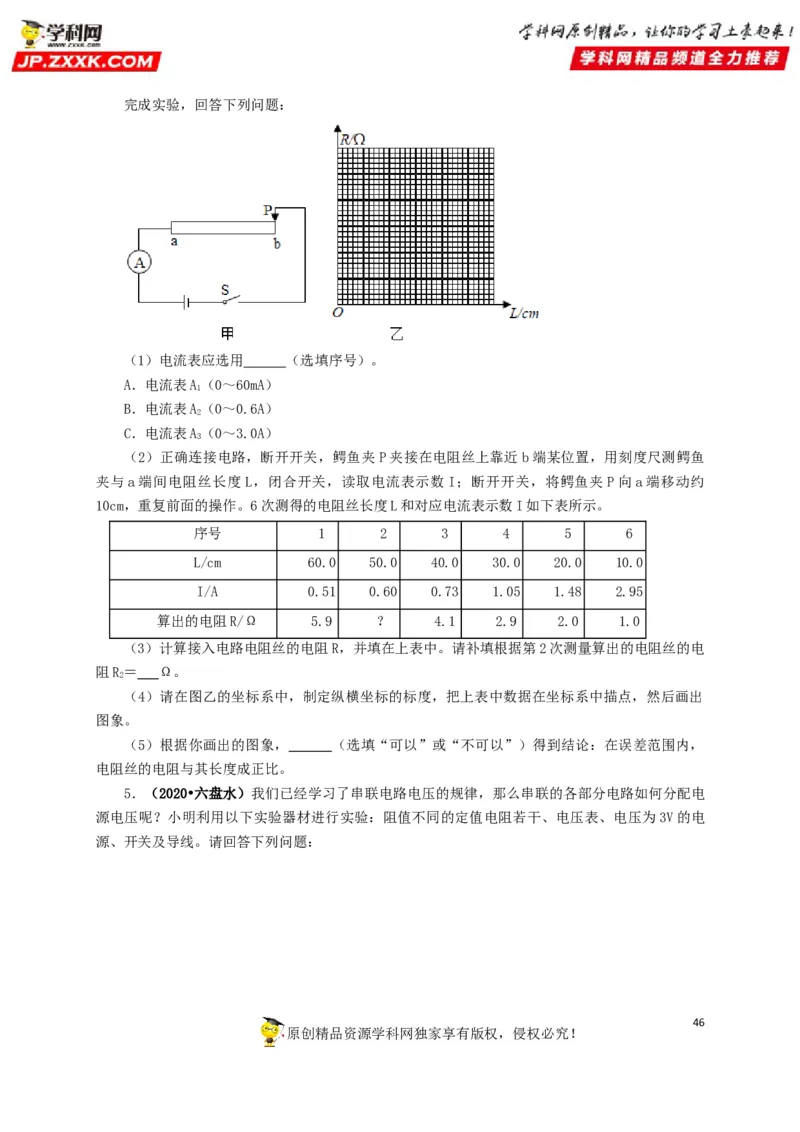

4．（2020•绵阳）学校实验室有一根长略大于60cm的均匀电阻丝，小明等同学打算探究这根
电阻丝不同长度的电阻与对应长度的关系。已知这根电阻丝总电阻约 6Ω．他们设计了如图甲所示
电路示意图，电源电压3V，电阻丝拉直固定在木板上的a、b两点，P为鳄鱼夹。
45
原创精品资源学科网独家享有版权，侵权必究！完成实验，回答下列问题：
（1）电流表应选用 （选填序号）。
A．电流表A（0～60mA）
1
B．电流表A（0～0.6A）
2
C．电流表A（0～3.0A）
3
（2）正确连接电路，断开开关，鳄鱼夹P夹接在电阻丝上靠近b端某位置，用刻度尺测鳄鱼
夹与a端间电阻丝长度L，闭合开关，读取电流表示数 I；断开开关，将鳄鱼夹P向a端移动约
10cm，重复前面的操作。6次测得的电阻丝长度L和对应电流表示数I如下表所示。
序号 1 2 3 4 5 6
L/cm 60.0 50.0 40.0 30.0 20.0 10.0
I/A 0.51 0.60 0.73 1.05 1.48 2.95
算出的电阻R/Ω 5.9 ？ 4.1 2.9 2.0 1.0
（3）计算接入电路电阻丝的电阻R，并填在上表中。请补填根据第2次测量算出的电阻丝的电
阻R＝ Ω。
2
（4）请在图乙的坐标系中，制定纵横坐标的标度，把上表中数据在坐标系中描点，然后画出
图象。
（5）根据你画出的图象， （选填“可以”或“不可以”）得到结论：在误差范围内，
电阻丝的电阻与其长度成正比。

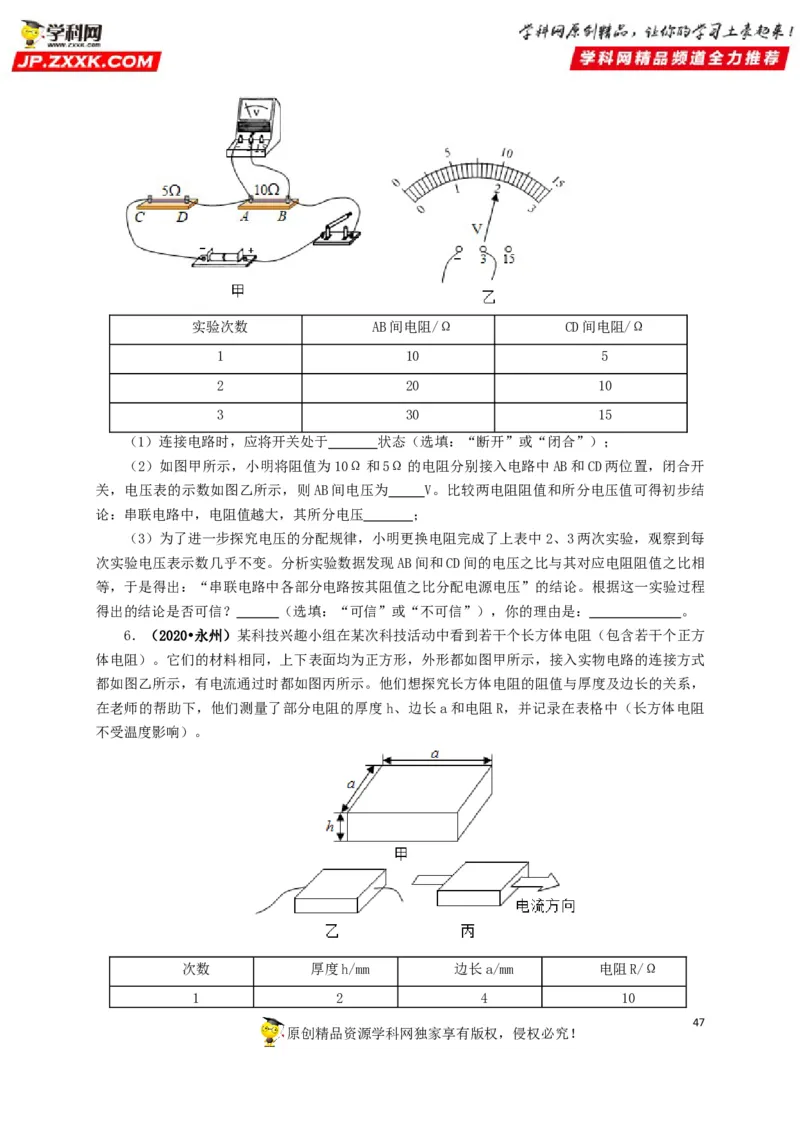

5．（2020•六盘水）我们已经学习了串联电路电压的规律，那么串联的各部分电路如何分配电
源电压呢？小明利用以下实验器材进行实验：阻值不同的定值电阻若干、电压表、电压为3V的电
源、开关及导线。请回答下列问题：
46
原创精品资源学科网独家享有版权，侵权必究！实验次数 AB间电阻/Ω CD间电阻/Ω
1 10 5
2 20 10
3 30 15
（1）连接电路时，应将开关处于 状态（选填：“断开”或“闭合”）；
（2）如图甲所示，小明将阻值为10Ω和5Ω的电阻分别接入电路中AB和CD两位置，闭合开
关，电压表的示数如图乙所示，则AB间电压为 V。比较两电阻阻值和所分电压值可得初步结
论：串联电路中，电阻值越大，其所分电压 ；
（3）为了进一步探究电压的分配规律，小明更换电阻完成了上表中2、3两次实验，观察到每
次实验电压表示数几乎不变。分析实验数据发现AB间和CD间的电压之比与其对应电阻阻值之比相
等，于是得出：“串联电路中各部分电路按其阻值之比分配电源电压”的结论。根据这一实验过程
得出的结论是否可信？ （选填：“可信”或“不可信”），你的理由是： 。

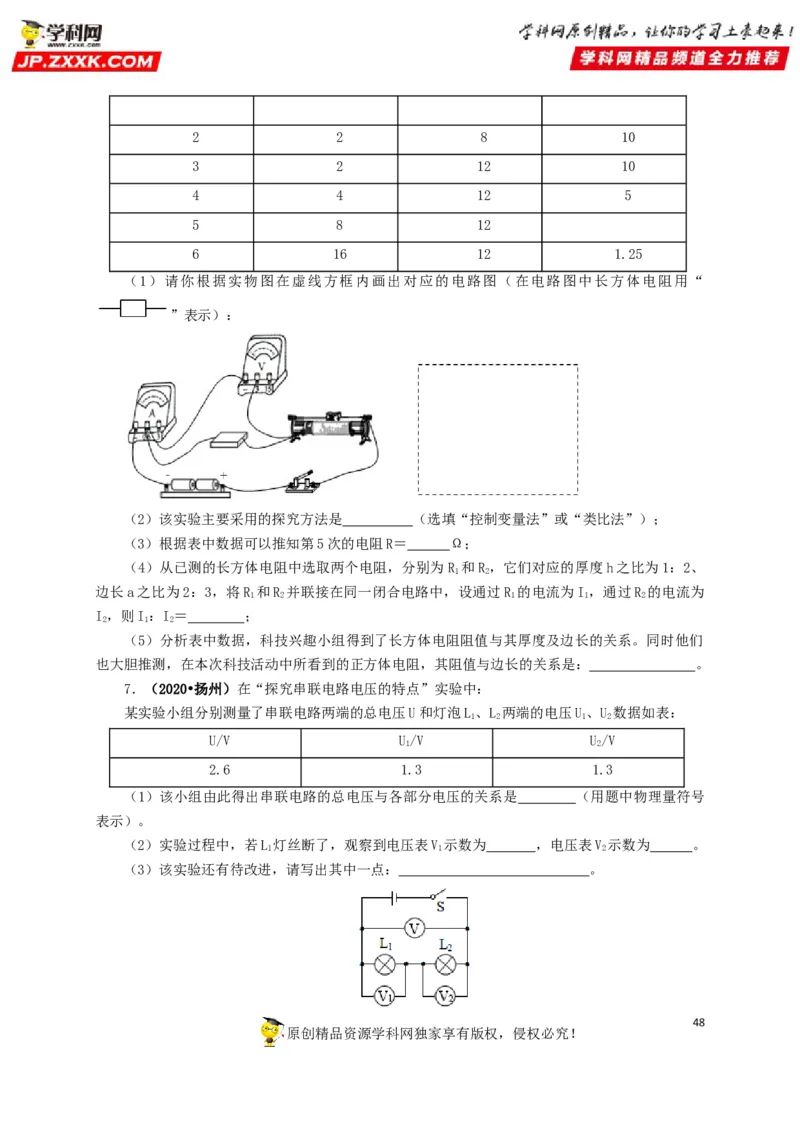

6．（2020•永州）某科技兴趣小组在某次科技活动中看到若干个长方体电阻（包含若干个正方
体电阻）。它们的材料相同，上下表面均为正方形，外形都如图甲所示，接入实物电路的连接方式
都如图乙所示，有电流通过时都如图丙所示。他们想探究长方体电阻的阻值与厚度及边长的关系，
在老师的帮助下，他们测量了部分电阻的厚度h、边长a和电阻R，并记录在表格中（长方体电阻
不受温度影响）。
次数 厚度h/mm 边长a/mm 电阻R/Ω
1 2 4 10
47
原创精品资源学科网独家享有版权，侵权必究！2 2 8 10
3 2 12 10
4 4 12 5
5 8 12
6 16 12 1.25
（1）请你根据实物图在虚线方框内画出对应的电路图（在电路图中长方体电阻用“
”表示）：
（2）该实验主要采用的探究方法是 （选填“控制变量法”或“类比法”）；
（3）根据表中数据可以推知第5次的电阻R＝ Ω；
（4）从已测的长方体电阻中选取两个电阻，分别为R 和R ，它们对应的厚度h之比为1：2、
1 2
边长a之比为2：3，将R 和R 并联接在同一闭合电路中，设通过R 的电流为I ，通过R 的电流为
1 2 1 1 2
I，则I：I＝ ；
2 1 2
（5）分析表中数据，科技兴趣小组得到了长方体电阻阻值与其厚度及边长的关系。同时他们
也大胆推测，在本次科技活动中所看到的正方体电阻，其阻值与边长的关系是： 。
7．（2020•扬州）在“探究串联电路电压的特点”实验中：
某实验小组分别测量了串联电路两端的总电压U和灯泡L、L 两端的电压U、U 数据如表：
1 2 1 2
U/V U/V U/V
1 2
2.6 1.3 1.3
（1）该小组由此得出串联电路的总电压与各部分电压的关系是 （用题中物理量符号
表示）。
（2）实验过程中，若L 灯丝断了，观察到电压表V 示数为 ，电压表V 示数为 。
1 1 2
（3）该实验还有待改进，请写出其中一点： 。
48

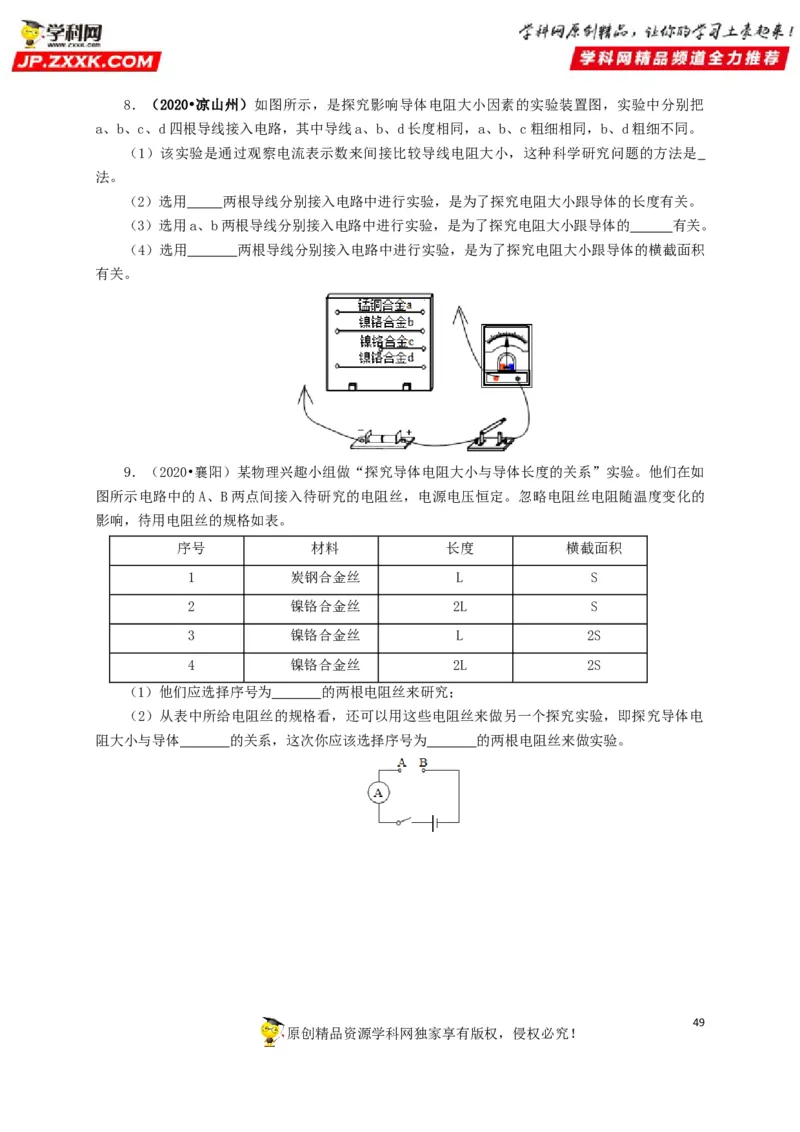

原创精品资源学科网独家享有版权，侵权必究！8．（2020•凉山州）如图所示，是探究影响导体电阻大小因素的实验装置图，实验中分别把
a、b、c、d四根导线接入电路，其中导线a、b、d长度相同，a、b、c粗细相同，b、d粗细不同。
（1）该实验是通过观察电流表示数来间接比较导线电阻大小，这种科学研究问题的方法是
法。
（2）选用 两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的长度有关。
（3）选用a、b两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的 有关。
（4）选用 两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的横截面积
有关。
9．（2020•襄阳）某物理兴趣小组做“探究导体电阻大小与导体长度的关系”实验。他们在如
图所示电路中的A、B两点间接入待研究的电阻丝，电源电压恒定。忽略电阻丝电阻随温度变化的
影响，待用电阻丝的规格如表。
序号 材料 长度 横截面积
1 炭钢合金丝 L S
2 镍铬合金丝 2L S
3 镍铬合金丝 L 2S
4 镍铬合金丝 2L 2S
（1）他们应选择序号为 的两根电阻丝来研究；
（2）从表中所给电阻丝的规格看，还可以用这些电阻丝来做另一个探究实验，即探究导体电
阻大小与导体 的关系，这次你应该选择序号为 的两根电阻丝来做实验。
49
原创精品资源学科网独家享有版权，侵权必究！50
原创精品资源学科网独家享有版权，侵权必究！
