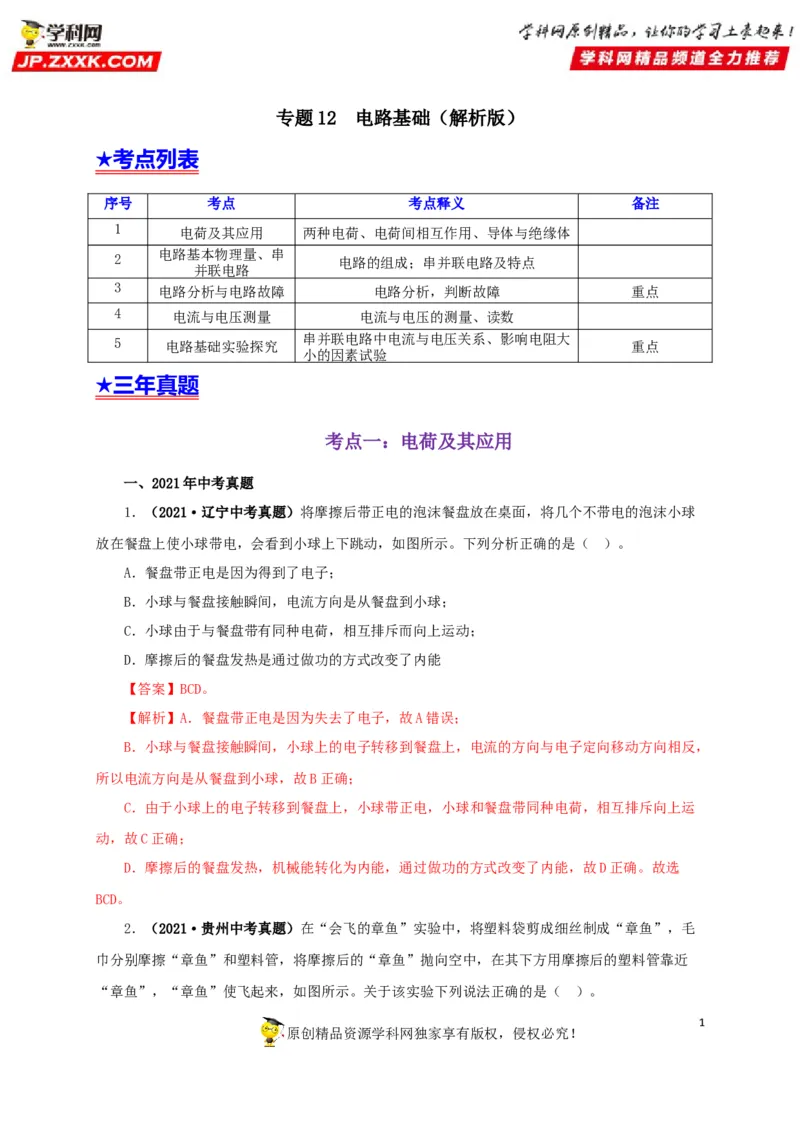

专题12 电路基础（解析版）
★考点列表
序号 考点 考点释义 备注
1 电荷及其应用 两种电荷、电荷间相互作用、导体与绝缘体
2 电路基本物理量、串 电路的组成；串并联电路及特点
并联电路
3 电路分析与电路故障 电路分析，判断故障 重点
4 电流与电压测量 电流与电压的测量、读数
5 电路基础实验探究 串并联电路中电流与电压关系、影响电阻大 重点
小的因素试验

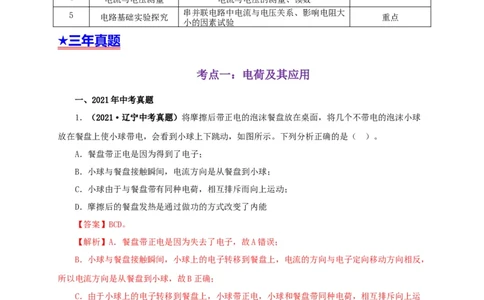

★三年真题
考点一：电荷及其应用
一、2021年中考真题
1．（2021·辽宁中考真题）将摩擦后带正电的泡沫餐盘放在桌面，将几个不带电的泡沫小球
放在餐盘上使小球带电，会看到小球上下跳动，如图所示。下列分析正确的是（ ）。
A．餐盘带正电是因为得到了电子；
B．小球与餐盘接触瞬间，电流方向是从餐盘到小球；
C．小球由于与餐盘带有同种电荷，相互排斥而向上运动；
D．摩擦后的餐盘发热是通过做功的方式改变了内能
【答案】BCD。
【解析】A．餐盘带正电是因为失去了电子，故A错误；
B．小球与餐盘接触瞬间，小球上的电子转移到餐盘上，电流的方向与电子定向移动方向相反，
所以电流方向是从餐盘到小球，故B正确；
C．由于小球上的电子转移到餐盘上，小球带正电，小球和餐盘带同种电荷，相互排斥向上运
动，故C正确；
D．摩擦后的餐盘发热，机械能转化为内能，通过做功的方式改变了内能，故D正确。故选
BCD。
2．（2021·贵州中考真题）在“会飞的章鱼”实验中，将塑料袋剪成细丝制成“章鱼”，毛
巾分别摩擦“章鱼”和塑料管，将摩擦后的“章鱼”抛向空中，在其下方用摩擦后的塑料管靠近
“章鱼”，“章鱼”使飞起来，如图所示。关于该实验下列说法正确的是（ ）。
1

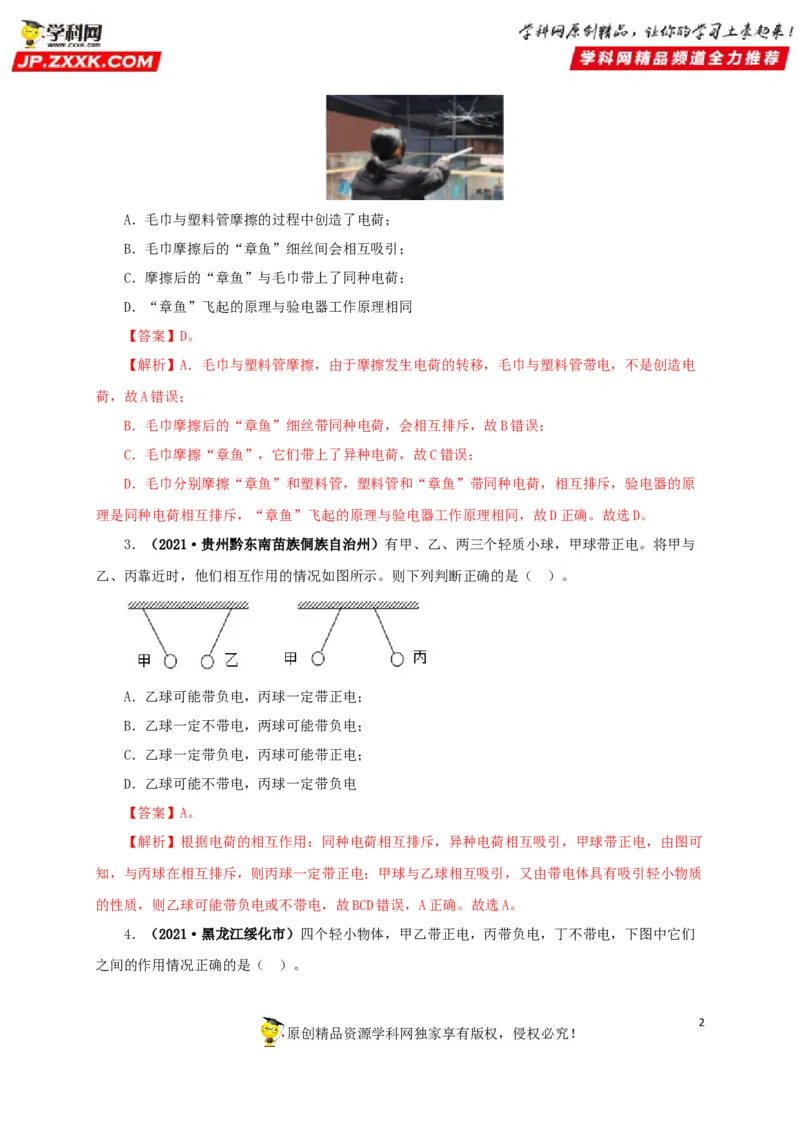

原创精品资源学科网独家享有版权，侵权必究！A．毛巾与塑料管摩擦的过程中创造了电荷；
B．毛巾摩擦后的“章鱼”细丝间会相互吸引；
C．摩擦后的“章鱼”与毛巾带上了同种电荷；
D．“章鱼”飞起的原理与验电器工作原理相同
【答案】D。
【解析】A．毛巾与塑料管摩擦，由于摩擦发生电荷的转移，毛巾与塑料管带电，不是创造电
荷，故A错误；
B．毛巾摩擦后的“章鱼”细丝带同种电荷，会相互排斥，故B错误；
C．毛巾摩擦“章鱼”，它们带上了异种电荷，故C错误；
D．毛巾分别摩擦“章鱼”和塑料管，塑料管和“章鱼”带同种电荷，相互排斥，验电器的原
理是同种电荷相互排斥，“章鱼”飞起的原理与验电器工作原理相同，故D正确。故选D。

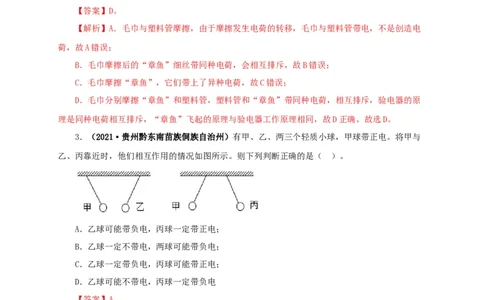

3．（2021·贵州黔东南苗族侗族自治州）有甲、乙、两三个轻质小球，甲球带正电。将甲与
乙、丙靠近时，他们相互作用的情况如图所示。则下列判断正确的是（ ）。
A．乙球可能带负电，丙球一定带正电；
B．乙球一定不带电，两球可能带负电；
C．乙球一定带负电，丙球可能带正电；
D．乙球可能不带电，丙球一定带负电
【答案】A。
【解析】根据电荷的相互作用：同种电荷相互排斥，异种电荷相互吸引，甲球带正电，由图可
知，与丙球在相互排斥，则丙球一定带正电；甲球与乙球相互吸引，又由带电体具有吸引轻小物质
的性质，则乙球可能带负电或不带电，故BCD错误，A正确。故选A。
4．（2021·黑龙江绥化市）四个轻小物体，甲乙带正电，丙带负电，丁不带电，下图中它们
之间的作用情况正确的是（ ）。
2

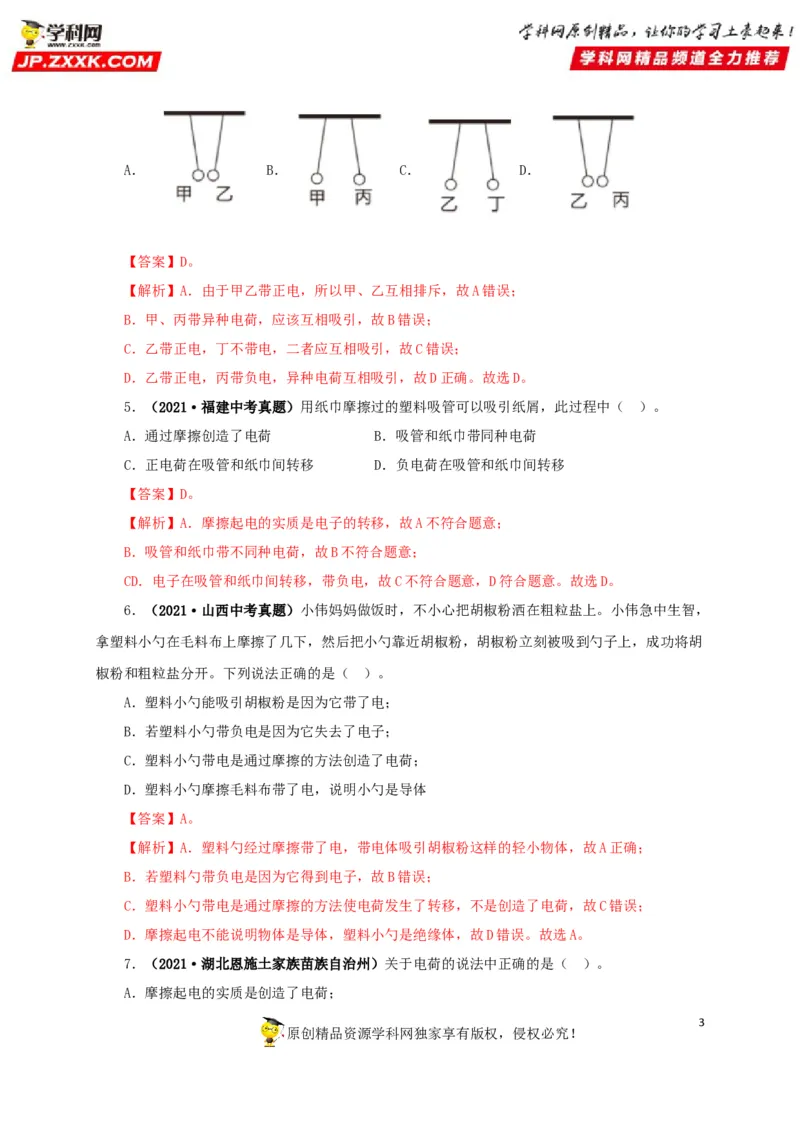

原创精品资源学科网独家享有版权，侵权必究！A． B． C． D．
【答案】D。
【解析】A．由于甲乙带正电，所以甲、乙互相排斥，故A错误；
B．甲、丙带异种电荷，应该互相吸引，故B错误；

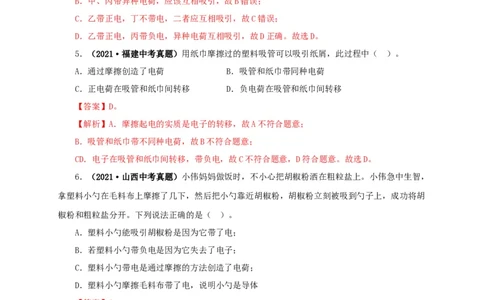

C．乙带正电，丁不带电，二者应互相吸引，故C错误；
D．乙带正电，丙带负电，异种电荷互相吸引，故D正确。故选D。
5．（2021·福建中考真题）用纸巾摩擦过的塑料吸管可以吸引纸屑，此过程中（ ）。
A．通过摩擦创造了电荷 B．吸管和纸巾带同种电荷
C．正电荷在吸管和纸巾间转移 D．负电荷在吸管和纸巾间转移
【答案】D。
【解析】A．摩擦起电的实质是电子的转移，故A不符合题意；
B．吸管和纸巾带不同种电荷，故B不符合题意；
CD．电子在吸管和纸巾间转移，带负电，故C不符合题意，D符合题意。故选D。
6．（2021·山西中考真题）小伟妈妈做饭时，不小心把胡椒粉洒在粗粒盐上。小伟急中生智，
拿塑料小勺在毛料布上摩擦了几下，然后把小勺靠近胡椒粉，胡椒粉立刻被吸到勺子上，成功将胡
椒粉和粗粒盐分开。下列说法正确的是（ ）。
A．塑料小勺能吸引胡椒粉是因为它带了电；
B．若塑料小勺带负电是因为它失去了电子；
C．塑料小勺带电是通过摩擦的方法创造了电荷；
D．塑料小勺摩擦毛料布带了电，说明小勺是导体
【答案】A。
【解析】A．塑料勺经过摩擦带了电，带电体吸引胡椒粉这样的轻小物体，故A正确；
B．若塑料勺带负电是因为它得到电子，故B错误；
C．塑料小勺带电是通过摩擦的方法使电荷发生了转移，不是创造了电荷，故C错误；
D．摩擦起电不能说明物体是导体，塑料小勺是绝缘体，故D错误。故选A。
7．（2021·湖北恩施土家族苗族自治州）关于电荷的说法中正确的是（ ）。
A．摩擦起电的实质是创造了电荷；
3

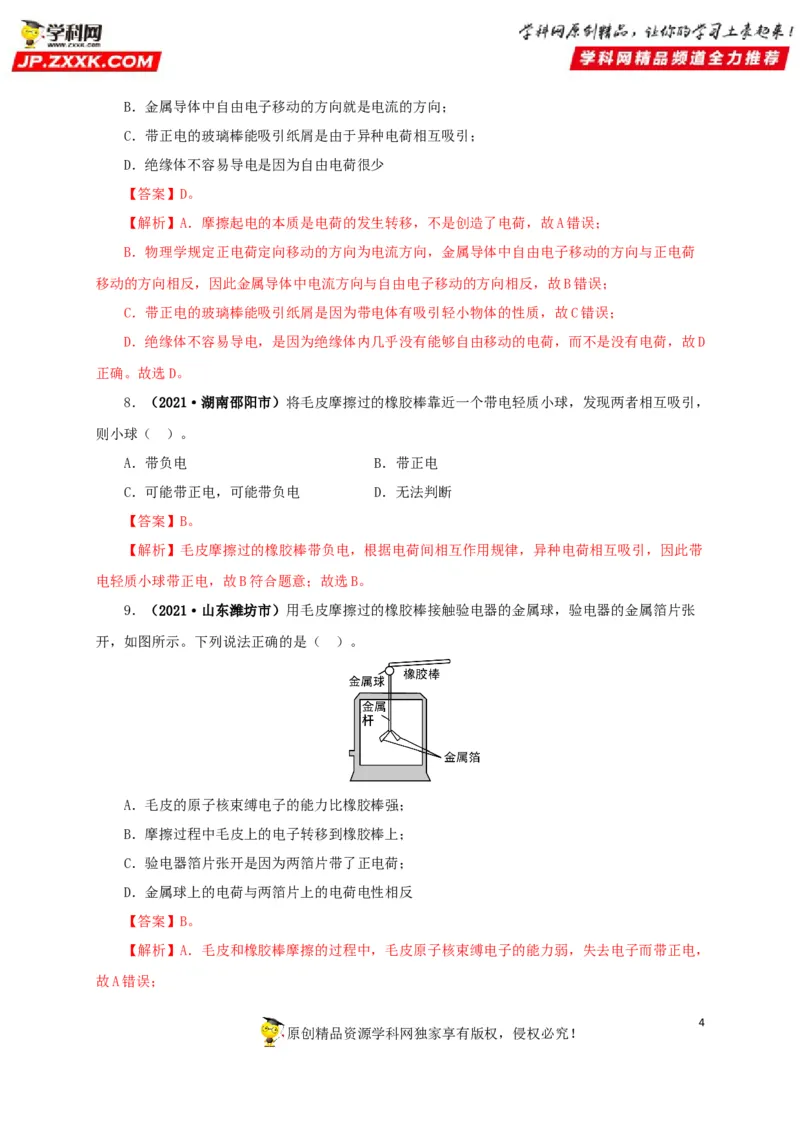

原创精品资源学科网独家享有版权，侵权必究！B．金属导体中自由电子移动的方向就是电流的方向；
C．带正电的玻璃棒能吸引纸屑是由于异种电荷相互吸引；
D．绝缘体不容易导电是因为自由电荷很少
【答案】D。
【解析】A．摩擦起电的本质是电荷的发生转移，不是创造了电荷，故A错误；
B．物理学规定正电荷定向移动的方向为电流方向，金属导体中自由电子移动的方向与正电荷
移动的方向相反，因此金属导体中电流方向与自由电子移动的方向相反，故B错误；
C．带正电的玻璃棒能吸引纸屑是因为带电体有吸引轻小物体的性质，故C错误；

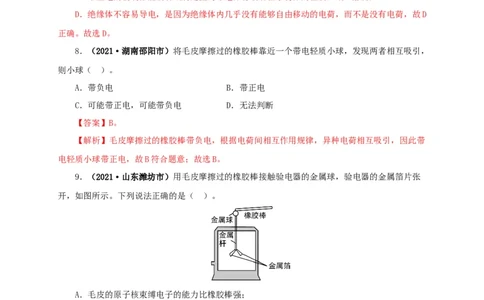

D．绝缘体不容易导电，是因为绝缘体内几乎没有能够自由移动的电荷，而不是没有电荷，故D
正确。故选D。
8．（2021·湖南邵阳市）将毛皮摩擦过的橡胶棒靠近一个带电轻质小球，发现两者相互吸引，
则小球（ ）。
A．带负电 B．带正电
C．可能带正电，可能带负电 D．无法判断
【答案】B。
【解析】毛皮摩擦过的橡胶棒带负电，根据电荷间相互作用规律，异种电荷相互吸引，因此带
电轻质小球带正电，故B符合题意；故选B。
9．（2021·山东潍坊市）用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张
开，如图所示。下列说法正确的是（ ）。
A．毛皮的原子核束缚电子的能力比橡胶棒强；
B．摩擦过程中毛皮上的电子转移到橡胶棒上；
C．验电器箔片张开是因为两箔片带了正电荷；
D．金属球上的电荷与两箔片上的电荷电性相反
【答案】B。
【解析】A．毛皮和橡胶棒摩擦的过程中，毛皮原子核束缚电子的能力弱，失去电子而带正电，
故A错误；
4

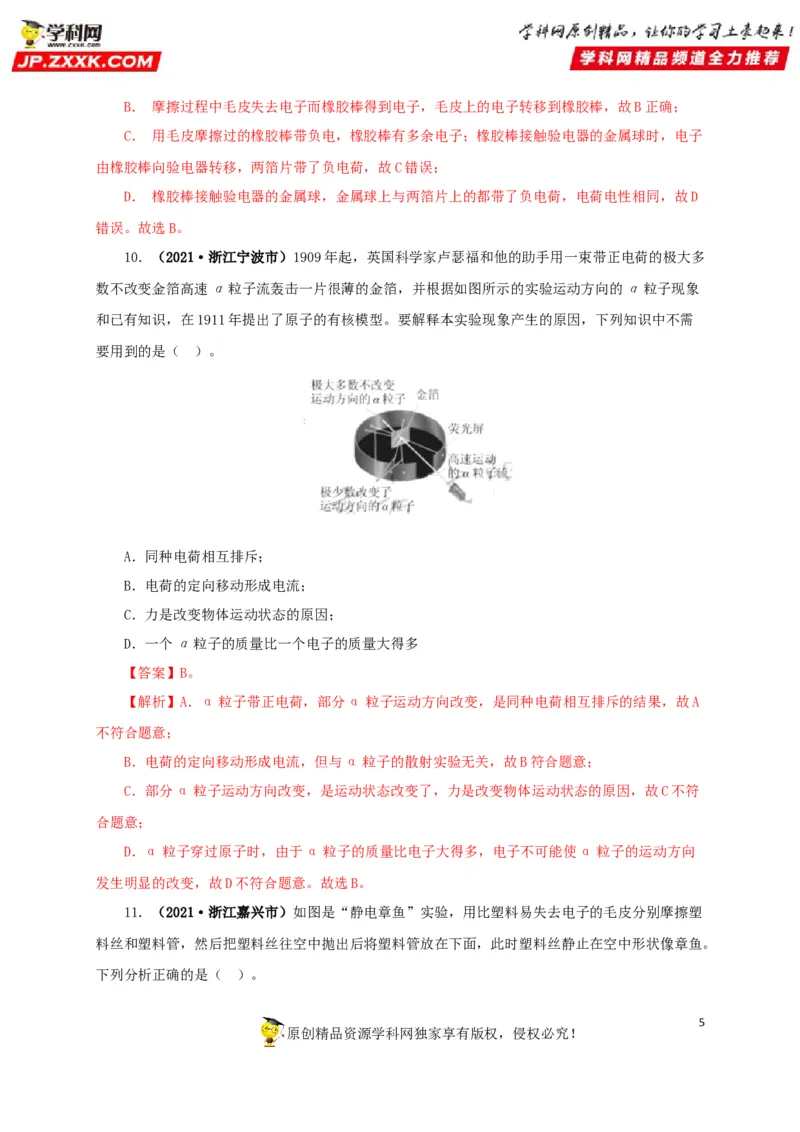

原创精品资源学科网独家享有版权，侵权必究！B． 摩擦过程中毛皮失去电子而橡胶棒得到电子，毛皮上的电子转移到橡胶棒，故B正确；
C． 用毛皮摩擦过的橡胶棒带负电，橡胶棒有多余电子；橡胶棒接触验电器的金属球时，电子
由橡胶棒向验电器转移，两箔片带了负电荷，故C错误；
D． 橡胶棒接触验电器的金属球，金属球上与两箔片上的都带了负电荷，电荷电性相同，故D
错误。故选B。
10．（2021·浙江宁波市）1909年起，英国科学家卢瑟福和他的助手用一束带正电荷的极大多
数不改变金箔高速α粒子流轰击一片很薄的金箔，并根据如图所示的实验运动方向的α粒子现象
和已有知识，在1911年提出了原子的有核模型。要解释本实验现象产生的原因，下列知识中不需
要用到的是（ ）。
A．同种电荷相互排斥；
B．电荷的定向移动形成电流；
C．力是改变物体运动状态的原因；
D．一个α粒子的质量比一个电子的质量大得多
【答案】B。
【解析】A．α粒子带正电荷，部分α粒子运动方向改变，是同种电荷相互排斥的结果，故A
不符合题意；
B．电荷的定向移动形成电流，但与α粒子的散射实验无关，故B符合题意；
C．部分α粒子运动方向改变，是运动状态改变了，力是改变物体运动状态的原因，故C不符
合题意；
D．α粒子穿过原子时，由于α粒子的质量比电子大得多，电子不可能使α粒子的运动方向
发生明显的改变，故D不符合题意。故选B。
11．（2021·浙江嘉兴市）如图是“静电章鱼”实验，用比塑料易失去电子的毛皮分别摩擦塑
料丝和塑料管，然后把塑料丝往空中抛出后将塑料管放在下面，此时塑料丝静止在空中形状像章鱼。
下列分析正确的是（ ）。
5

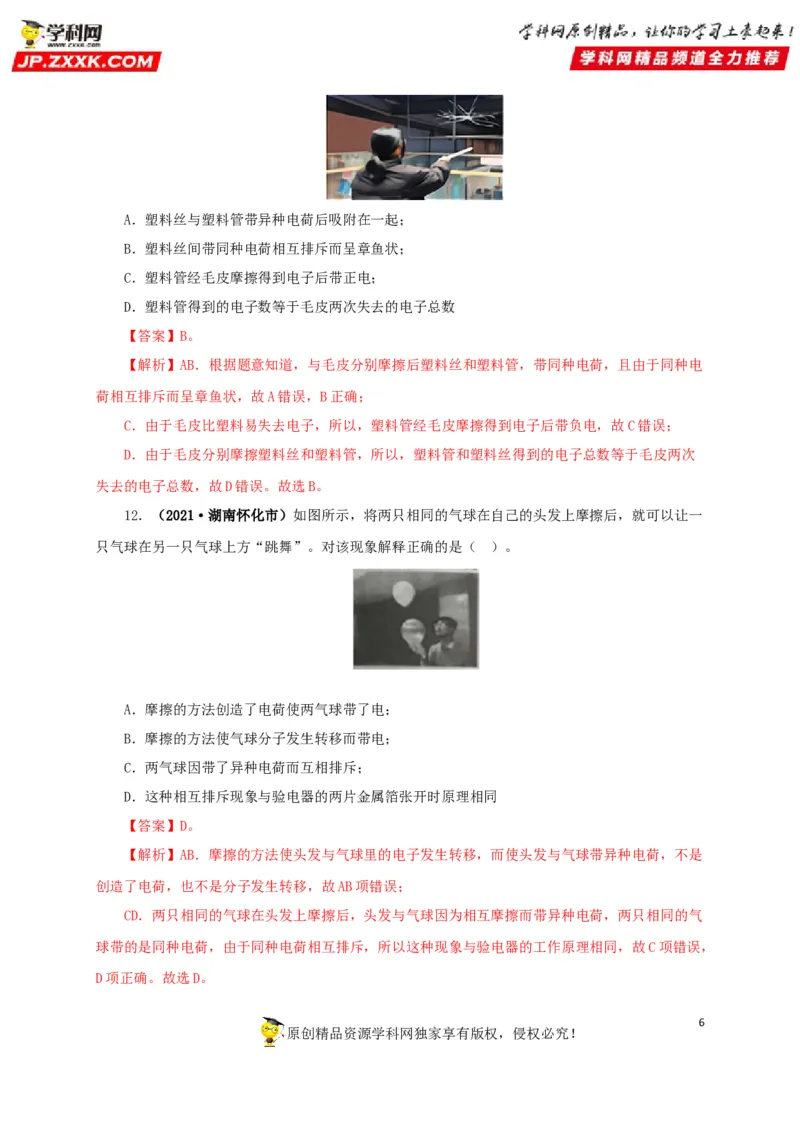

原创精品资源学科网独家享有版权，侵权必究！A．塑料丝与塑料管带异种电荷后吸附在一起；
B．塑料丝间带同种电荷相互排斥而呈章鱼状；
C．塑料管经毛皮摩擦得到电子后带正电；
D．塑料管得到的电子数等于毛皮两次失去的电子总数
【答案】B。
【解析】AB．根据题意知道，与毛皮分别摩擦后塑料丝和塑料管，带同种电荷，且由于同种电
荷相互排斥而呈章鱼状，故A错误，B正确；
C．由于毛皮比塑料易失去电子，所以，塑料管经毛皮摩擦得到电子后带负电，故C错误；
D．由于毛皮分别摩擦塑料丝和塑料管，所以，塑料管和塑料丝得到的电子总数等于毛皮两次
失去的电子总数，故D错误。故选B。
12．（2021·湖南怀化市）如图所示，将两只相同的气球在自己的头发上摩擦后，就可以让一
只气球在另一只气球上方“跳舞”。对该现象解释正确的是（ ）。
A．摩擦的方法创造了电荷使两气球带了电；
B．摩擦的方法使气球分子发生转移而带电；
C．两气球因带了异种电荷而互相排斥；
D．这种相互排斥现象与验电器的两片金属箔张开时原理相同
【答案】D。
【解析】AB．摩擦的方法使头发与气球里的电子发生转移，而使头发与气球带异种电荷，不是
创造了电荷，也不是分子发生转移，故AB项错误；
CD．两只相同的气球在头发上摩擦后，头发与气球因为相互摩擦而带异种电荷，两只相同的气
球带的是同种电荷，由于同种电荷相互排斥，所以这种现象与验电器的工作原理相同，故C项错误，
D项正确。故选D。
6

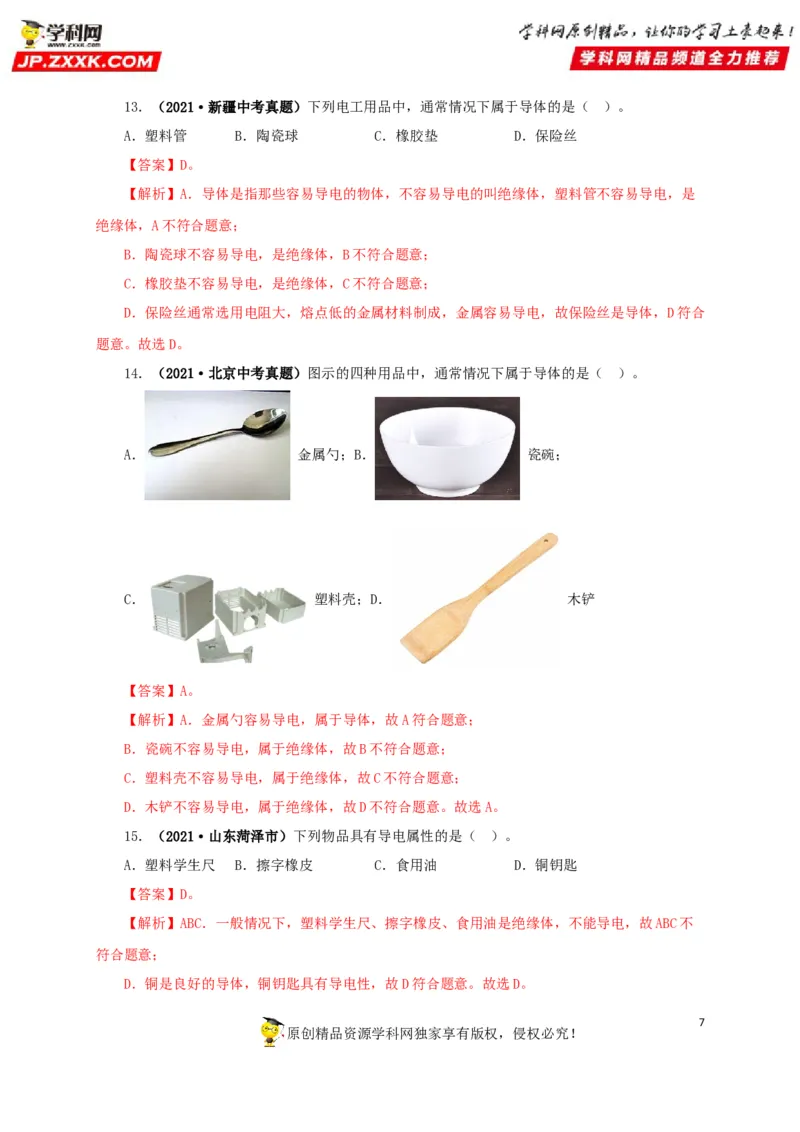

原创精品资源学科网独家享有版权，侵权必究！13．（2021·新疆中考真题）下列电工用品中，通常情况下属于导体的是（ ）。
A．塑料管 B．陶瓷球 C．橡胶垫 D．保险丝
【答案】D。
【解析】A．导体是指那些容易导电的物体，不容易导电的叫绝缘体，塑料管不容易导电，是
绝缘体，A不符合题意；
B．陶瓷球不容易导电，是绝缘体，B不符合题意；
C．橡胶垫不容易导电，是绝缘体，C不符合题意；
D．保险丝通常选用电阻大，熔点低的金属材料制成，金属容易导电，故保险丝是导体，D符合
题意。故选D。
14．（2021·北京中考真题）图示的四种用品中，通常情况下属于导体的是（ ）。
A． 金属勺；B． 瓷碗；
C． 塑料壳；D． 木铲
【答案】A。
【解析】A．金属勺容易导电，属于导体，故A符合题意；
B．瓷碗不容易导电，属于绝缘体，故B不符合题意；
C．塑料壳不容易导电，属于绝缘体，故C不符合题意；
D．木铲不容易导电，属于绝缘体，故D不符合题意。故选A。
15．（2021·山东菏泽市）下列物品具有导电属性的是（ ）。
A．塑料学生尺 B．擦字橡皮 C．食用油 D．铜钥匙
【答案】D。
【解析】ABC．一般情况下，塑料学生尺、擦字橡皮、食用油是绝缘体，不能导电，故ABC不
符合题意；
D．铜是良好的导体，铜钥匙具有导电性，故D符合题意。故选D。
7

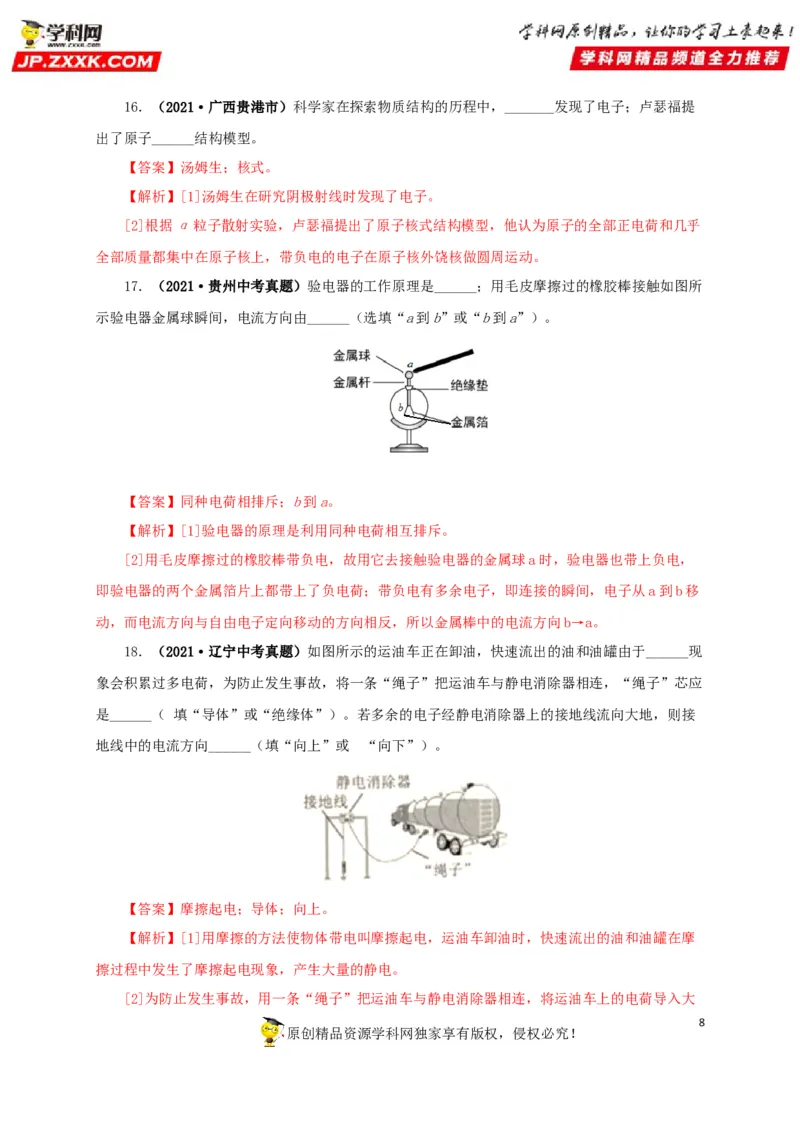

原创精品资源学科网独家享有版权，侵权必究！16．（2021·广西贵港市）科学家在探索物质结构的历程中，_______发现了电子；卢瑟福提
出了原子______结构模型。
【答案】汤姆生；核式。
【解析】[1]汤姆生在研究阴极射线时发现了电子。
[2]根据α粒子散射实验，卢瑟福提出了原子核式结构模型，他认为原子的全部正电荷和几乎
全部质量都集中在原子核上，带负电的电子在原子核外饶核做圆周运动。
17．（2021·贵州中考真题）验电器的工作原理是______；用毛皮摩擦过的橡胶棒接触如图所
示验电器金属球瞬间，电流方向由______（选填“a到b”或“b到a”）。
【答案】同种电荷相排斥；b到a。
【解析】[1]验电器的原理是利用同种电荷相互排斥。
[2]用毛皮摩擦过的橡胶棒带负电，故用它去接触验电器的金属球a时，验电器也带上负电，
即验电器的两个金属箔片上都带上了负电荷；带负电有多余电子，即连接的瞬间，电子从a到b移
动，而电流方向与自由电子定向移动的方向相反，所以金属棒中的电流方向b→a。
18．（2021·辽宁中考真题）如图所示的运油车正在卸油，快速流出的油和油罐由于______现
象会积累过多电荷，为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”芯应
是______（ 填“导体”或“绝缘体”）。若多余的电子经静电消除器上的接地线流向大地，则接
地线中的电流方向______（填“向上”或 “向下”）。
【答案】摩擦起电；导体；向上。
【解析】[1]用摩擦的方法使物体带电叫摩擦起电，运油车卸油时，快速流出的油和油罐在摩
擦过程中发生了摩擦起电现象，产生大量的静电。
[2]为防止发生事故，用一条“绳子”把运油车与静电消除器相连，将运油车上的电荷导入大
8

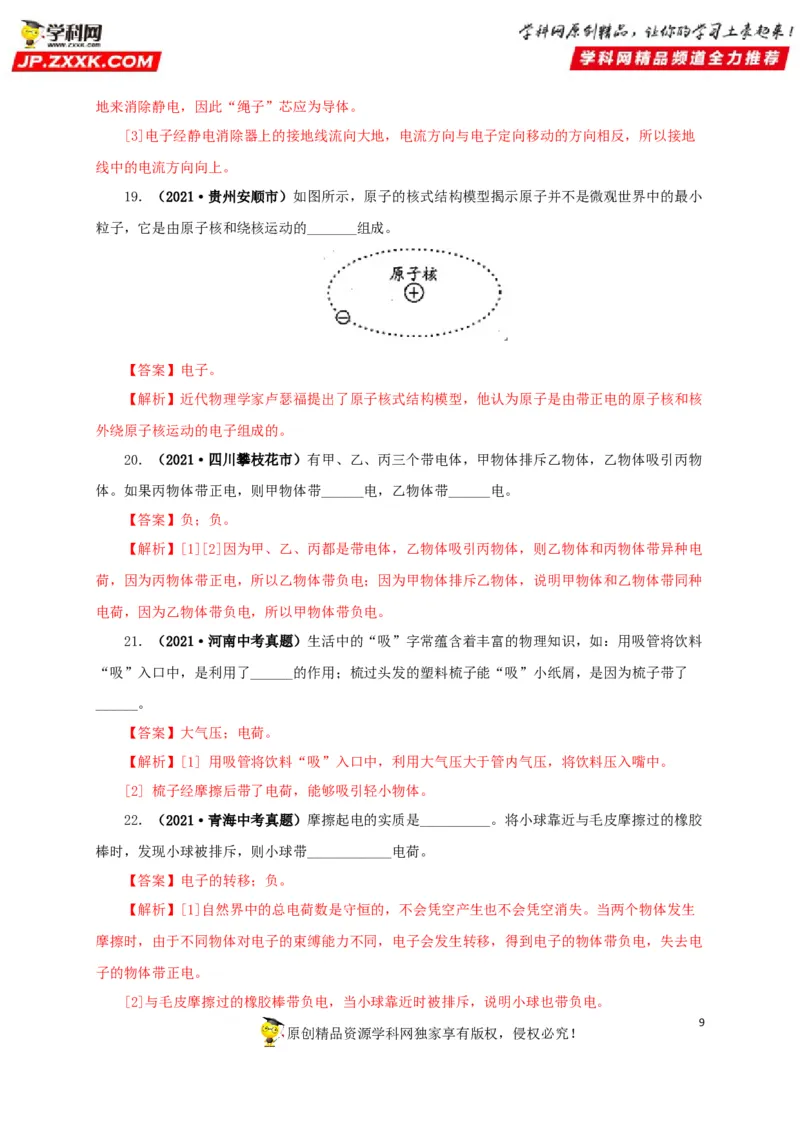

原创精品资源学科网独家享有版权，侵权必究！地来消除静电，因此“绳子”芯应为导体。
[3]电子经静电消除器上的接地线流向大地，电流方向与电子定向移动的方向相反，所以接地
线中的电流方向向上。
19．（2021·贵州安顺市）如图所示，原子的核式结构模型揭示原子并不是微观世界中的最小
粒子，它是由原子核和绕核运动的_______组成。
【答案】电子。
【解析】近代物理学家卢瑟福提出了原子核式结构模型，他认为原子是由带正电的原子核和核
外绕原子核运动的电子组成的。
20．（2021·四川攀枝花市）有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物
体。如果丙物体带正电，则甲物体带______电，乙物体带______电。
【答案】负；负。
【解析】[1][2]因为甲、乙、丙都是带电体，乙物体吸引丙物体，则乙物体和丙物体带异种电
荷，因为丙物体带正电，所以乙物体带负电；因为甲物体排斥乙物体，说明甲物体和乙物体带同种
电荷，因为乙物体带负电，所以甲物体带负电。
21．（2021·河南中考真题）生活中的“吸”字常蕴含着丰富的物理知识，如：用吸管将饮料
“吸”入口中，是利用了______的作用；梳过头发的塑料梳子能“吸”小纸屑，是因为梳子带了
______。
【答案】大气压；电荷。
【解析】[1] 用吸管将饮料“吸”入口中，利用大气压大于管内气压，将饮料压入嘴中。
[2] 梳子经摩擦后带了电荷，能够吸引轻小物体。
22．（2021·青海中考真题）摩擦起电的实质是__________。将小球靠近与毛皮摩擦过的橡胶
棒时，发现小球被排斥，则小球带____________电荷。
【答案】电子的转移；负。
【解析】[1]自然界中的总电荷数是守恒的，不会凭空产生也不会凭空消失。当两个物体发生
摩擦时，由于不同物体对电子的束缚能力不同，电子会发生转移，得到电子的物体带负电，失去电
子的物体带正电。
[2]与毛皮摩擦过的橡胶棒带负电，当小球靠近时被排斥，说明小球也带负电。
9

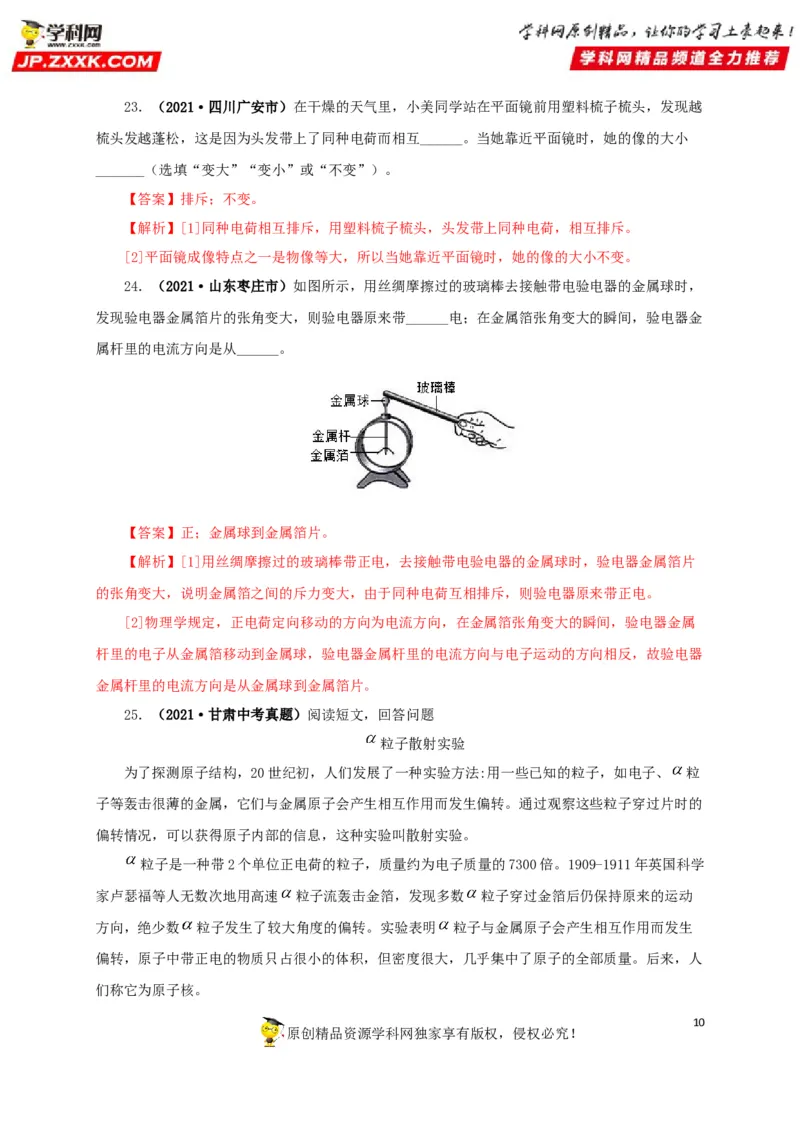

原创精品资源学科网独家享有版权，侵权必究！23．（2021·四川广安市）在干燥的天气里，小美同学站在平面镜前用塑料梳子梳头，发现越
梳头发越蓬松，这是因为头发带上了同种电荷而相互______。当她靠近平面镜时，她的像的大小
_______（选填“变大”“变小”或“不变”）。
【答案】排斥；不变。
【解析】[1]同种电荷相互排斥，用塑料梳子梳头，头发带上同种电荷，相互排斥。
[2]平面镜成像特点之一是物像等大，所以当她靠近平面镜时，她的像的大小不变。
24．（2021·山东枣庄市）如图所示，用丝绸摩擦过的玻璃棒去接触带电验电器的金属球时，
发现验电器金属箔片的张角变大，则验电器原来带______电；在金属箔张角变大的瞬间，验电器金
属杆里的电流方向是从______。
【答案】正；金属球到金属箔片。
【解析】[1]用丝绸摩擦过的玻璃棒带正电，去接触带电验电器的金属球时，验电器金属箔片
的张角变大，说明金属箔之间的斥力变大，由于同种电荷互相排斥，则验电器原来带正电。
[2]物理学规定，正电荷定向移动的方向为电流方向，在金属箔张角变大的瞬间，验电器金属
杆里的电子从金属箔移动到金属球，验电器金属杆里的电流方向与电子运动的方向相反，故验电器
金属杆里的电流方向是从金属球到金属箔片。
25．（2021·甘肃中考真题）阅读短文，回答问题
粒子散射实验
为了探测原子结构，20世纪初，人们发展了一种实验方法:用一些已知的粒子，如电子、 粒
子等轰击很薄的金属，它们与金属原子会产生相互作用而发生偏转。通过观察这些粒子穿过片时的
偏转情况，可以获得原子内部的信息，这种实验叫散射实验。
粒子是一种带2个单位正电荷的粒子，质量约为电子质量的7300倍。1909-1911年英国科学
家卢瑟福等人无数次地用高速 粒子流轰击金箔，发现多数 粒子穿过金箔后仍保持原来的运动
方向，绝少数 粒子发生了较大角度的偏转。实验表明 粒子与金属原子会产生相互作用而发生
偏转，原子中带正电的物质只占很小的体积，但密度很大，几乎集中了原子的全部质量。后来，人
们称它为原子核。
10

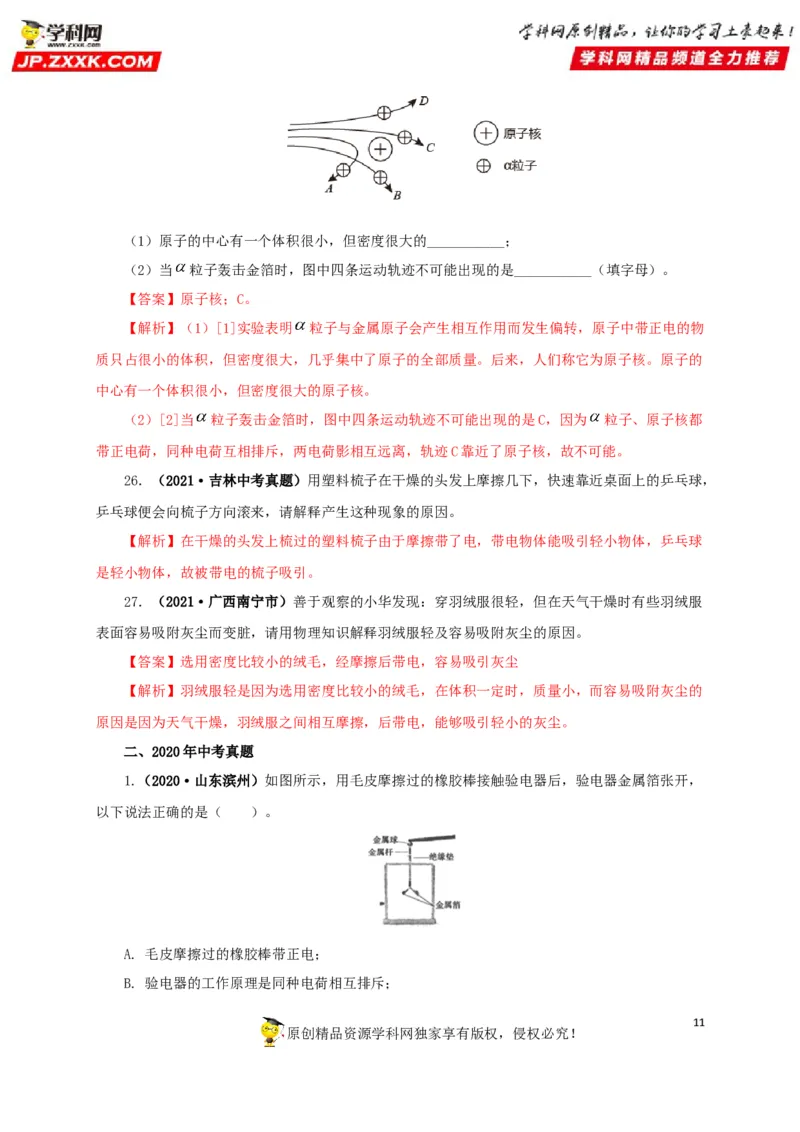

原创精品资源学科网独家享有版权，侵权必究！（1）原子的中心有一个体积很小，但密度很大的___________；
（2）当 粒子轰击金箔时，图中四条运动轨迹不可能出现的是___________（填字母）。
【答案】原子核；C。
【解析】（1）[1]实验表明 粒子与金属原子会产生相互作用而发生偏转，原子中带正电的物
质只占很小的体积，但密度很大，几乎集中了原子的全部质量。后来，人们称它为原子核。原子的
中心有一个体积很小，但密度很大的原子核。
（2）[2]当 粒子轰击金箔时，图中四条运动轨迹不可能出现的是C，因为 粒子、原子核都
带正电荷，同种电荷互相排斥，两电荷影相互远离，轨迹C靠近了原子核，故不可能。
26．（2021·吉林中考真题）用塑料梳子在干燥的头发上摩擦几下，快速靠近桌面上的乒乓球，
乒乓球便会向梳子方向滚来，请解释产生这种现象的原因。
【解析】在干燥的头发上梳过的塑料梳子由于摩擦带了电，带电物体能吸引轻小物体，乒乓球
是轻小物体，故被带电的梳子吸引。
27．（2021·广西南宁市）善于观察的小华发现：穿羽绒服很轻，但在天气干燥时有些羽绒服
表面容易吸附灰尘而变脏，请用物理知识解释羽绒服轻及容易吸附灰尘的原因。
【答案】选用密度比较小的绒毛，经摩擦后带电，容易吸引灰尘
【解析】羽绒服轻是因为选用密度比较小的绒毛，在体积一定时，质量小，而容易吸附灰尘的
原因是因为天气干燥，羽绒服之间相互摩擦，后带电，能够吸引轻小的灰尘。
二、2020年中考真题
1.（2020·山东滨州）如图所示，用毛皮摩擦过的橡胶棒接触验电器后，验电器金属箔张开，
以下说法正确的是（ ）。
A. 毛皮摩擦过的橡胶棒带正电；
B. 验电器的工作原理是同种电荷相互排斥；
11

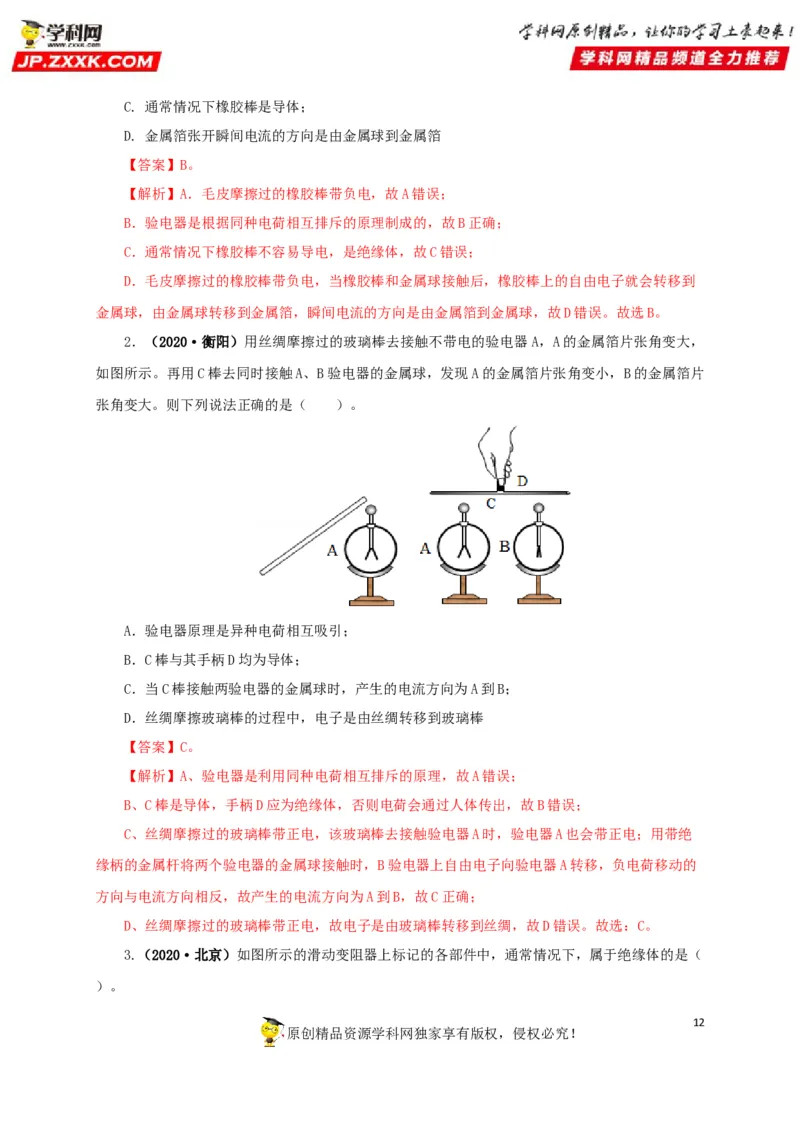

原创精品资源学科网独家享有版权，侵权必究！C. 通常情况下橡胶棒是导体；
D. 金属箔张开瞬间电流的方向是由金属球到金属箔
【答案】B。
【解析】A．毛皮摩擦过的橡胶棒带负电，故A错误；
B．验电器是根据同种电荷相互排斥的原理制成的，故B正确；
C．通常情况下橡胶棒不容易导电，是绝缘体，故C错误；
D．毛皮摩擦过的橡胶棒带负电，当橡胶棒和金属球接触后，橡胶棒上的自由电子就会转移到
金属球，由金属球转移到金属箔，瞬间电流的方向是由金属箔到金属球，故D错误。故选B。
2．（2020·衡阳）用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，
如图所示。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片
张角变大。则下列说法正确的是（ ）。
A．验电器原理是异种电荷相互吸引；
B．C棒与其手柄D均为导体；
C．当C棒接触两验电器的金属球时，产生的电流方向为A到B；
D．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒
【答案】C。
【解析】A、验电器是利用同种电荷相互排斥的原理，故A错误；
B、C棒是导体，手柄D应为绝缘体，否则电荷会通过人体传出，故B错误；
C、丝绸摩擦过的玻璃棒带正电，该玻璃棒去接触验电器A时，验电器A也会带正电；用带绝
缘柄的金属杆将两个验电器的金属球接触时，B验电器上自由电子向验电器A转移，负电荷移动的
方向与电流方向相反，故产生的电流方向为A到B，故C正确；
D、丝绸摩擦过的玻璃棒带正电，故电子是由玻璃棒转移到丝绸，故D错误。故选：C。
3.（2020·北京）如图所示的滑动变阻器上标记的各部件中，通常情况下，属于绝缘体的是（
）。
12

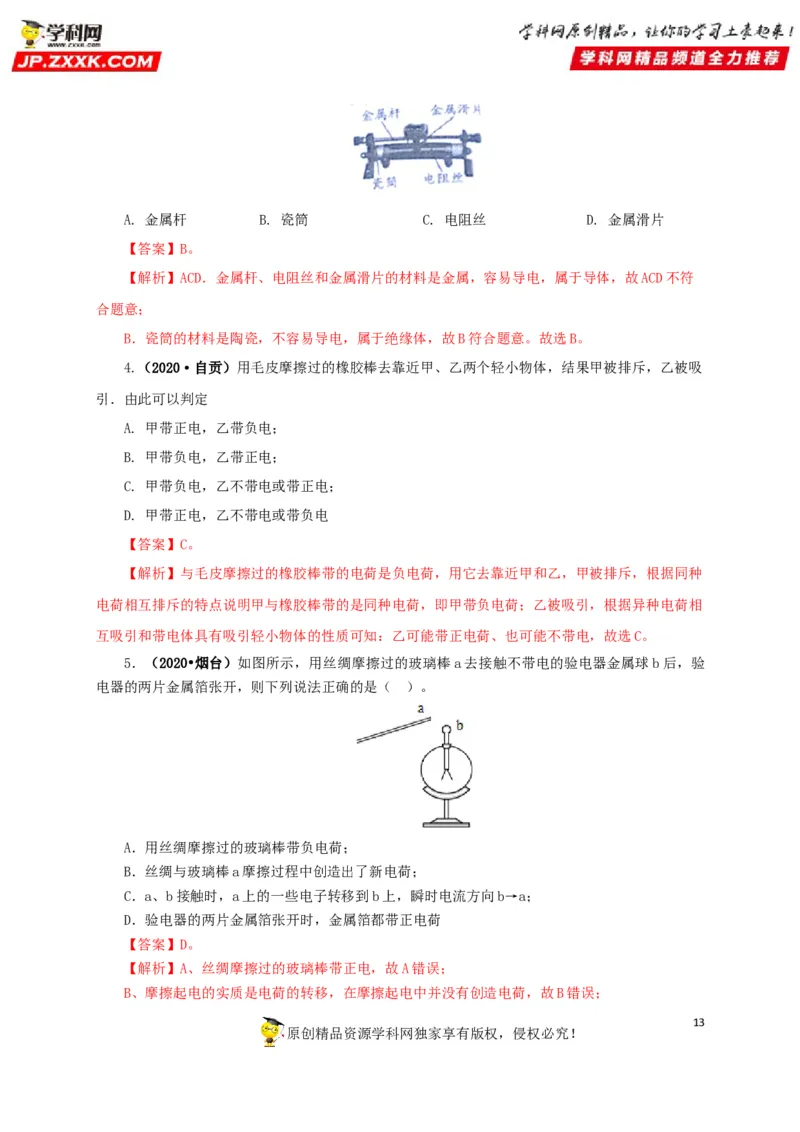

原创精品资源学科网独家享有版权，侵权必究！A. 金属杆 B. 瓷筒 C. 电阻丝 D. 金属滑片
【答案】B。
【解析】ACD．金属杆、电阻丝和金属滑片的材料是金属，容易导电，属于导体，故ACD不符
合题意；
B．瓷筒的材料是陶瓷，不容易导电，属于绝缘体，故B符合题意。故选B。
4.（2020·自贡）用毛皮摩擦过的橡胶棒去靠近甲、乙两个轻小物体，结果甲被排斥，乙被吸
引．由此可以判定
A. 甲带正电，乙带负电；
B. 甲带负电，乙带正电；
C. 甲带负电，乙不带电或带正电；
D. 甲带正电，乙不带电或带负电
【答案】C。
【解析】与毛皮摩擦过的橡胶棒带的电荷是负电荷，用它去靠近甲和乙，甲被排斥，根据同种
电荷相互排斥的特点说明甲与橡胶棒带的是同种电荷，即甲带负电荷；乙被吸引，根据异种电荷相
互吸引和带电体具有吸引轻小物体的性质可知：乙可能带正电荷、也可能不带电，故选C。
5．（2020•烟台）如图所示，用丝绸摩擦过的玻璃棒a去接触不带电的验电器金属球b后，验
电器的两片金属箔张开，则下列说法正确的是（ ）。
A．用丝绸摩擦过的玻璃棒带负电荷；
B．丝绸与玻璃棒a摩擦过程中创造出了新电荷；
C．a、b接触时，a上的一些电子转移到b上，瞬时电流方向b→a；
D．验电器的两片金属箔张开时，金属箔都带正电荷
【答案】D。
【解析】A、丝绸摩擦过的玻璃棒带正电，故A错误；
B、摩擦起电的实质是电荷的转移，在摩擦起电中并没有创造电荷，故B错误；
13

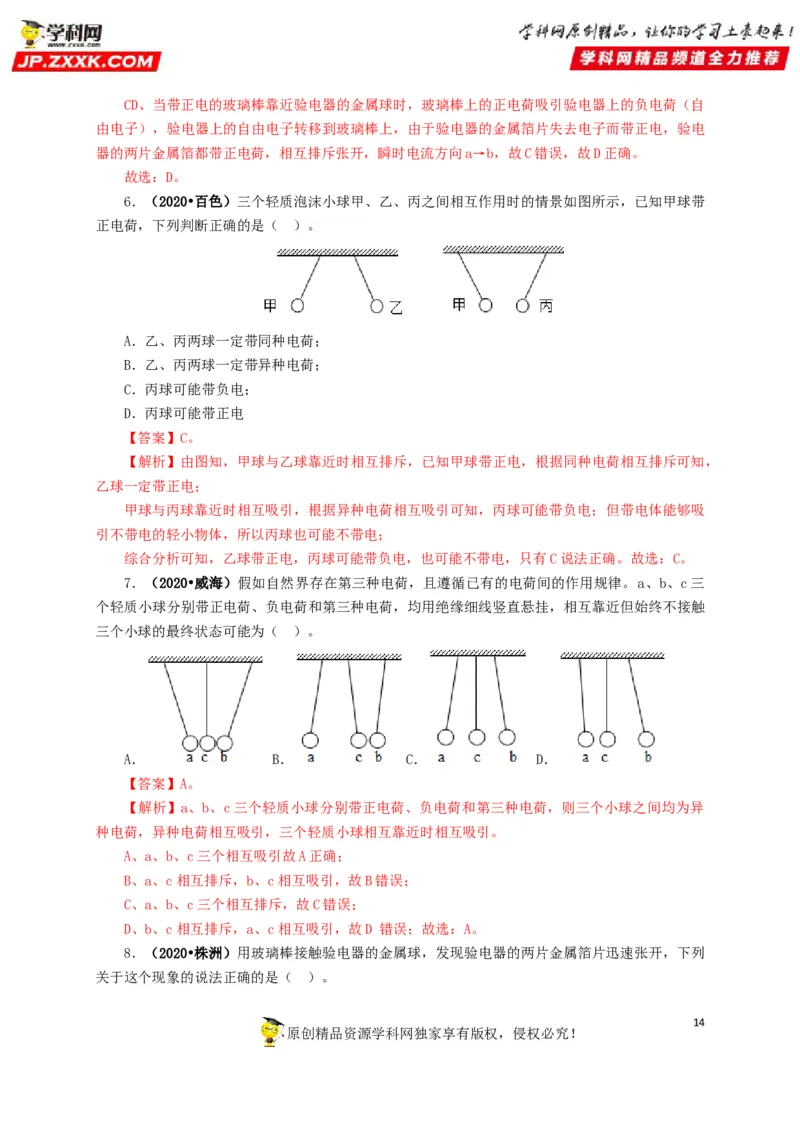

原创精品资源学科网独家享有版权，侵权必究！CD、当带正电的玻璃棒靠近验电器的金属球时，玻璃棒上的正电荷吸引验电器上的负电荷（自
由电子），验电器上的自由电子转移到玻璃棒上，由于验电器的金属箔片失去电子而带正电，验电
器的两片金属箔都带正电荷，相互排斥张开，瞬时电流方向a→b，故C错误，故D正确。
故选：D。
6．（2020•百色）三个轻质泡沫小球甲、乙、丙之间相互作用时的情景如图所示，已知甲球带
正电荷，下列判断正确的是（ ）。
A．乙、丙两球一定带同种电荷；
B．乙、丙两球一定带异种电荷；
C．丙球可能带负电；
D．丙球可能带正电
【答案】C。
【解析】由图知，甲球与乙球靠近时相互排斥，已知甲球带正电，根据同种电荷相互排斥可知，
乙球一定带正电；
甲球与丙球靠近时相互吸引，根据异种电荷相互吸引可知，丙球可能带负电；但带电体能够吸
引不带电的轻小物体，所以丙球也可能不带电；
综合分析可知，乙球带正电，丙球可能带负电，也可能不带电，只有C说法正确。故选：C。
7．（2020•威海）假如自然界存在第三种电荷，且遵循已有的电荷间的作用规律。a、b、c三
个轻质小球分别带正电荷、负电荷和第三种电荷，均用绝缘细线竖直悬挂，相互靠近但始终不接触
三个小球的最终状态可能为（ ）。
A． B． C． D．
【答案】A。
【解析】a、b、c三个轻质小球分别带正电荷、负电荷和第三种电荷，则三个小球之间均为异
种电荷，异种电荷相互吸引，三个轻质小球相互靠近时相互吸引。
A、a、b、c三个相互吸引故A正确；
B、a、c相互排斥，b、c相互吸引，故B错误；
C、a、b、c三个相互排斥，故C错误；
D、b、c相互排斥，a、c相互吸引，故D 错误；故选：A。
8．（2020•株洲）用玻璃棒接触验电器的金属球，发现验电器的两片金属箔片迅速张开，下列
关于这个现象的说法正确的是（ ）。
14

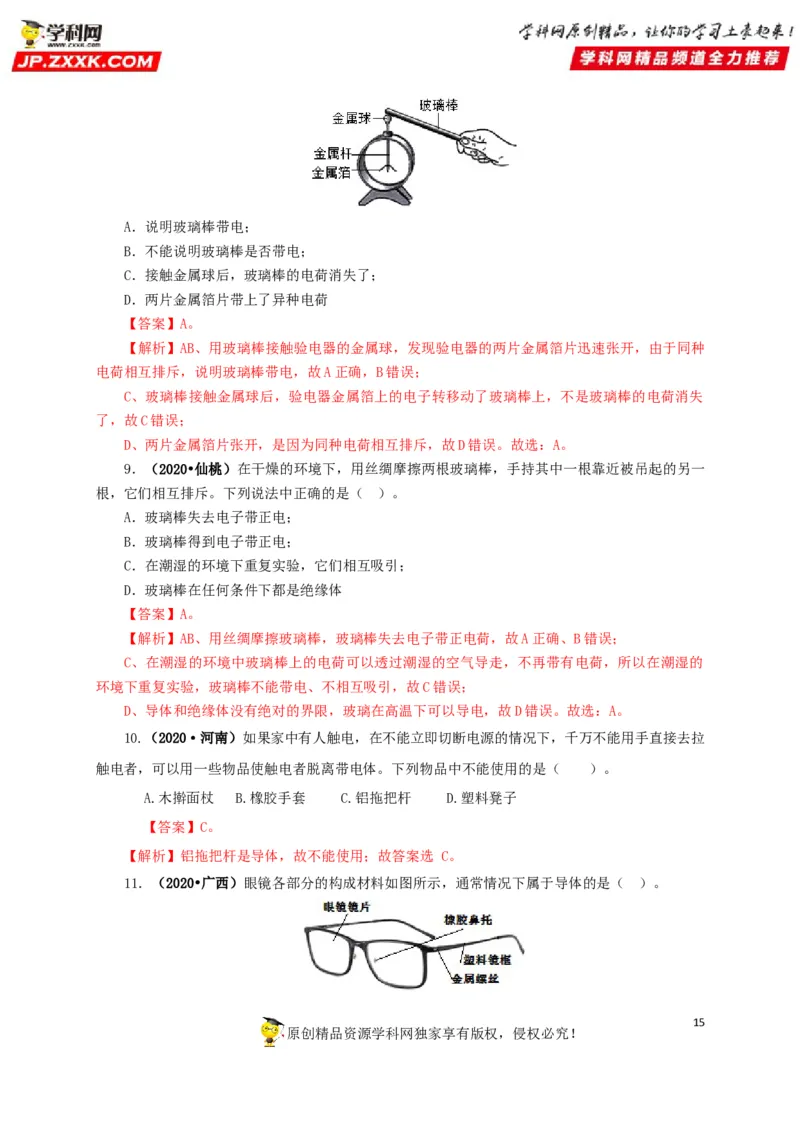

原创精品资源学科网独家享有版权，侵权必究！A．说明玻璃棒带电；
B．不能说明玻璃棒是否带电；
C．接触金属球后，玻璃棒的电荷消失了；
D．两片金属箔片带上了异种电荷
【答案】A。
【解析】AB、用玻璃棒接触验电器的金属球，发现验电器的两片金属箔片迅速张开，由于同种
电荷相互排斥，说明玻璃棒带电，故A正确，B错误；
C、玻璃棒接触金属球后，验电器金属箔上的电子转移动了玻璃棒上，不是玻璃棒的电荷消失
了，故C错误；
D、两片金属箔片张开，是因为同种电荷相互排斥，故D错误。故选：A。
9．（2020•仙桃）在干燥的环境下，用丝绸摩擦两根玻璃棒，手持其中一根靠近被吊起的另一
根，它们相互排斥。下列说法中正确的是（ ）。
A．玻璃棒失去电子带正电；
B．玻璃棒得到电子带正电；
C．在潮湿的环境下重复实验，它们相互吸引；
D．玻璃棒在任何条件下都是绝缘体
【答案】A。
【解析】AB、用丝绸摩擦玻璃棒，玻璃棒失去电子带正电荷，故A正确、B错误；
C、在潮湿的环境中玻璃棒上的电荷可以透过潮湿的空气导走，不再带有电荷，所以在潮湿的
环境下重复实验，玻璃棒不能带电、不相互吸引，故C错误；
D、导体和绝缘体没有绝对的界限，玻璃在高温下可以导电，故D错误。故选：A。
10.（2020·河南）如果家中有人触电，在不能立即切断电源的情况下，千万不能用手直接去拉
触电者，可以用一些物品使触电者脱离带电体。下列物品中不能使用的是（ ）。
A.木擀面杖 B.橡胶手套 C.铝拖把杆 D.塑料凳子
【答案】C。
【解析】铝拖把杆是导体，故不能使用；故答案选 C。
11．（2020•广西）眼镜各部分的构成材料如图所示，通常情况下属于导体的是（ ）。
15

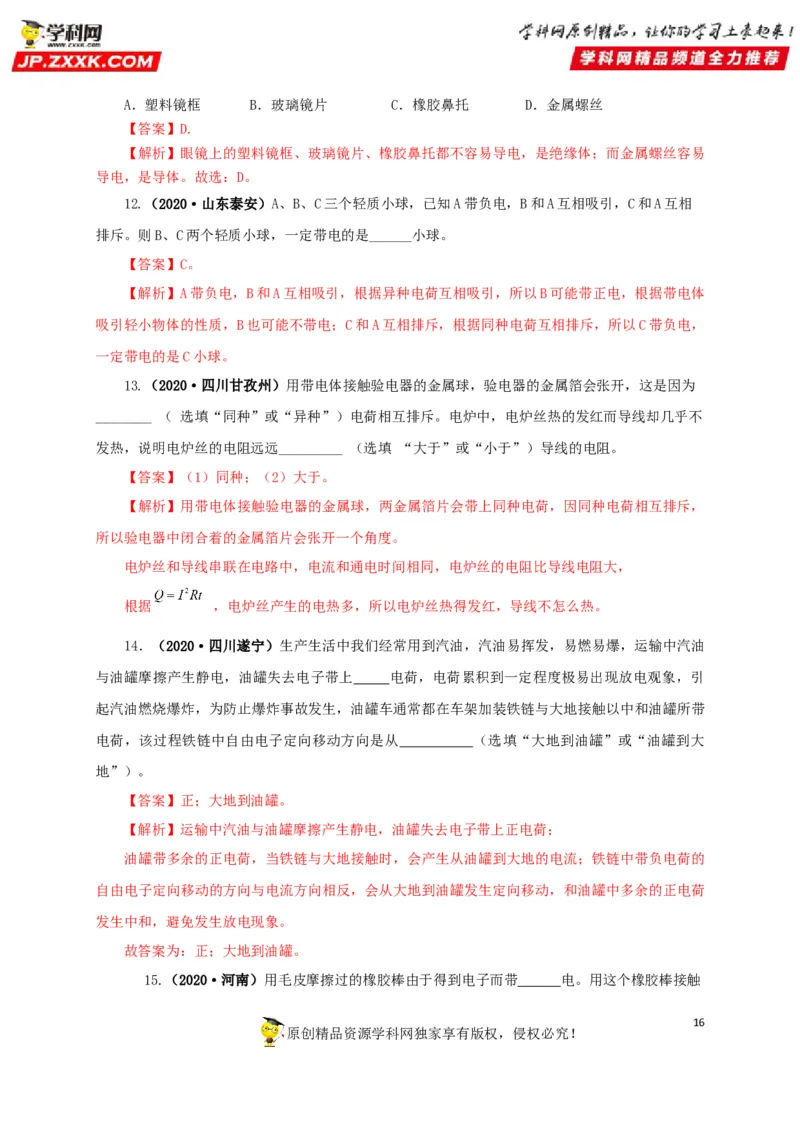

原创精品资源学科网独家享有版权，侵权必究！A．塑料镜框 B．玻璃镜片 C．橡胶鼻托 D．金属螺丝
【答案】D.
【解析】眼镜上的塑料镜框、玻璃镜片、橡胶鼻托都不容易导电，是绝缘体；而金属螺丝容易
导电，是导体。故选：D。
12.（2020·山东泰安）A、B、C三个轻质小球，已知A带负电，B和A互相吸引，C和A互相
排斥。则B、C两个轻质小球，一定带电的是______小球。
【答案】C。
【解析】A带负电，B和A互相吸引，根据异种电荷互相吸引，所以B可能带正电，根据带电体
吸引轻小物体的性质，B也可能不带电；C和A互相排斥，根据同种电荷互相排斥，所以C带负电，
一定带电的是C小球。
13.（2020·四川甘孜州）用带电体接触验电器的金属球，验电器的金属箔会张开，这是因为
________ （ 选填“同种”或“异种”）电荷相互排斥。电炉中，电炉丝热的发红而导线却几乎不
发热，说明电炉丝的电阻远远_________ （选填 “大于”或“小于”）导线的电阻。
【答案】（1）同种；（2）大于。
【解析】用带电体接触验电器的金属球，两金属箔片会带上同种电荷，因同种电荷相互排斥，
所以验电器中闭合着的金属箔片会张开一个角度。
电炉丝和导线串联在电路中，电流和通电时间相同，电炉丝的电阻比导线电阻大，
根据 ，电炉丝产生的电热多，所以电炉丝热得发红，导线不怎么热。
14．（2020·四川遂宁）生产生活中我们经常用到汽油，汽油易挥发，易燃易爆，运输中汽油
与油罐摩擦产生静电，油罐失去电子带上 电荷，电荷累积到一定程度极易出现放电观象，引
起汽油燃烧爆炸，为防止爆炸事故发生，油罐车通常都在车架加装铁链与大地接触以中和油罐所带
电荷，该过程铁链中自由电子定向移动方向是从 （选填“大地到油罐”或“油罐到大
地”）。
【答案】正；大地到油罐。
【解析】运输中汽油与油罐摩擦产生静电，油罐失去电子带上正电荷；
油罐带多余的正电荷，当铁链与大地接触时，会产生从油罐到大地的电流；铁链中带负电荷的
自由电子定向移动的方向与电流方向相反，会从大地到油罐发生定向移动，和油罐中多余的正电荷
发生中和，避免发生放电现象。
故答案为：正；大地到油罐。

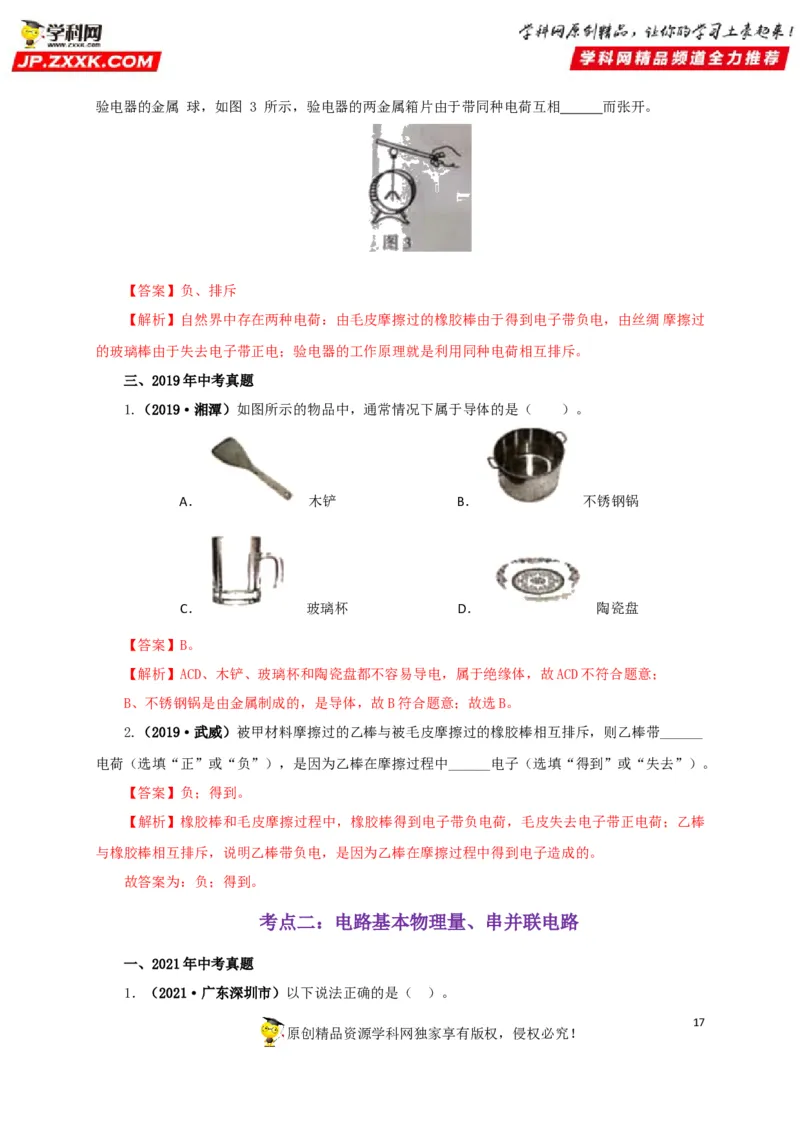

15.（2020·河南）用毛皮摩擦过的橡胶棒由于得到电子而带 电。用这个橡胶棒接触
16
原创精品资源学科网独家享有版权，侵权必究！验电器的金属 球，如图 3 所示，验电器的两金属箱片由于带同种电荷互相 而张开。
【答案】负、排斥
【解析】自然界中存在两种电荷：由毛皮摩擦过的橡胶棒由于得到电子带负电，由丝绸摩擦过
的玻璃棒由于失去电子带正电；验电器的工作原理就是利用同种电荷相互排斥。
三、2019年中考真题
1.（2019·湘潭）如图所示的物品中，通常情况下属于导体的是（ ）。
A． 木铲 B． 不锈钢锅
C． 玻璃杯 D． 陶瓷盘
【答案】B。
【解析】ACD、木铲、玻璃杯和陶瓷盘都不容易导电，属于绝缘体，故ACD不符合题意；
B、不锈钢锅是由金属制成的，是导体，故B符合题意；故选B。
2.（2019·武威）被甲材料摩擦过的乙棒与被毛皮摩擦过的橡胶棒相互排斥，则乙棒带______
电荷（选填“正”或“负”），是因为乙棒在摩擦过程中______电子（选填“得到”或“失去”）。
【答案】负；得到。
【解析】橡胶棒和毛皮摩擦过程中，橡胶棒得到电子带负电荷，毛皮失去电子带正电荷；乙棒
与橡胶棒相互排斥，说明乙棒带负电，是因为乙棒在摩擦过程中得到电子造成的。
故答案为：负；得到。
考点二：电路基本物理量、串并联电路
一、2021年中考真题
1．（2021·广东深圳市）以下说法正确的是（ ）。
17

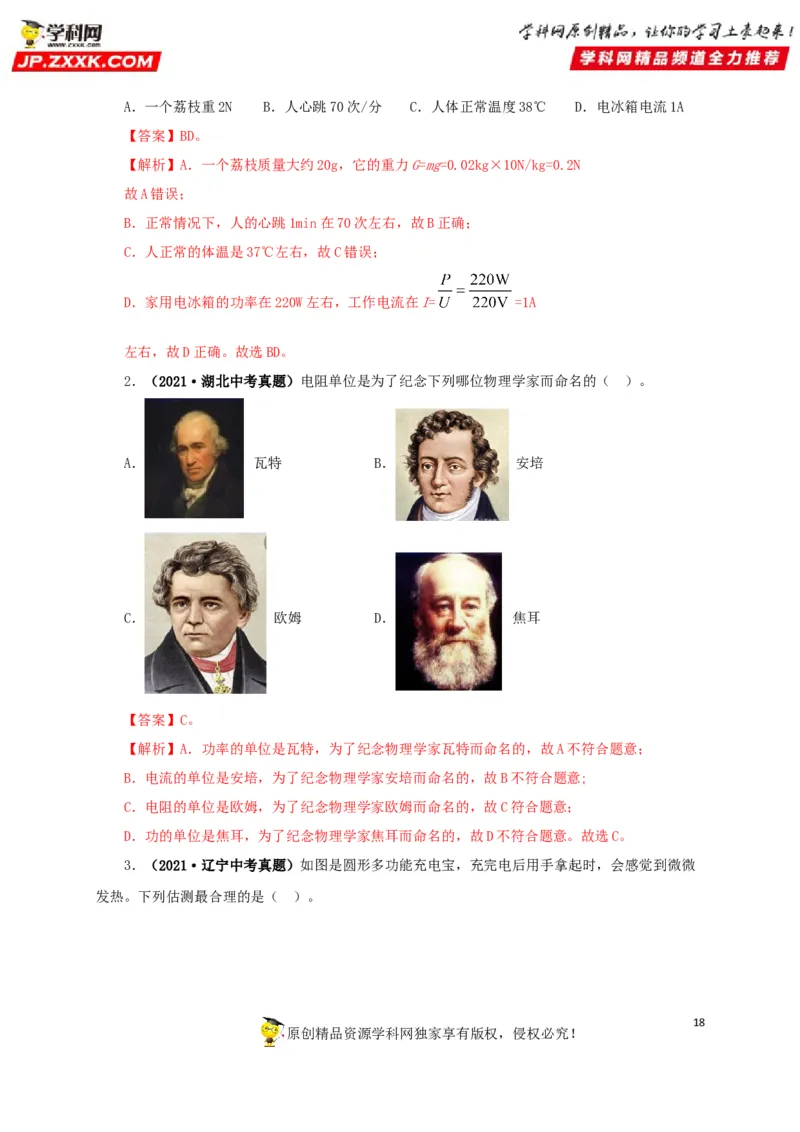

原创精品资源学科网独家享有版权，侵权必究！A．一个荔枝重2N B．人心跳70次/分 C．人体正常温度38℃ D．电冰箱电流1A
【答案】BD。
【解析】A．一个荔枝质量大约20g，它的重力G=mg=0.02kg×10N/kg=0.2N
故A错误；
B．正常情况下，人的心跳1min在70次左右，故B正确；
C．人正常的体温是37℃左右，故C错误；
D．家用电冰箱的功率在220W左右，工作电流在I= =1A
左右，故D正确。故选BD。
2．（2021·湖北中考真题）电阻单位是为了纪念下列哪位物理学家而命名的（ ）。
A． 瓦特 B． 安培
C． 欧姆 D． 焦耳
【答案】C。
【解析】A．功率的单位是瓦特，为了纪念物理学家瓦特而命名的，故A不符合题意；
B．电流的单位是安培，为了纪念物理学家安培而命名的，故B不符合题意;
C．电阻的单位是欧姆，为了纪念物理学家欧姆而命名的，故C符合题意；
D．功的单位是焦耳，为了纪念物理学家焦耳而命名的，故D不符合题意。故选C。

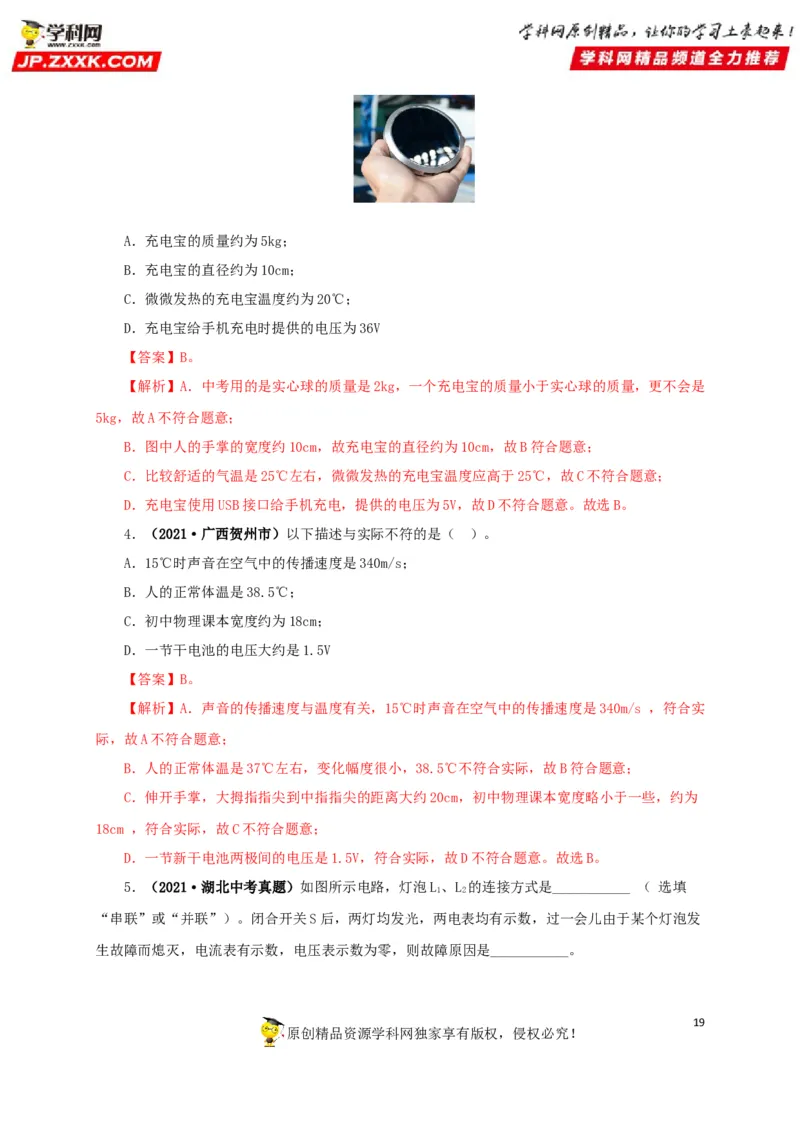

3．（2021·辽宁中考真题）如图是圆形多功能充电宝，充完电后用手拿起时，会感觉到微微
发热。下列估测最合理的是（ ）。
18
原创精品资源学科网独家享有版权，侵权必究！A．充电宝的质量约为5kg；
B．充电宝的直径约为10cm；
C．微微发热的充电宝温度约为20℃；
D．充电宝给手机充电时提供的电压为36V
【答案】B。
【解析】A．中考用的是实心球的质量是2kg，一个充电宝的质量小于实心球的质量，更不会是
5kg，故A不符合题意；
B．图中人的手掌的宽度约10cm，故充电宝的直径约为10cm，故B符合题意；
C．比较舒适的气温是25℃左右，微微发热的充电宝温度应高于25℃，故C不符合题意；
D．充电宝使用USB接口给手机充电，提供的电压为5V，故D不符合题意。故选B。
4．（2021·广西贺州市）以下描述与实际不符的是（ ）。
A．15℃时声音在空气中的传播速度是340m/s；
B．人的正常体温是38.5℃；
C．初中物理课本宽度约为18cm；
D．一节干电池的电压大约是1.5V
【答案】B。
【解析】A．声音的传播速度与温度有关，15℃时声音在空气中的传播速度是340m/s ，符合实
际，故A不符合题意；
B．人的正常体温是37℃左右，变化幅度很小，38.5℃不符合实际，故B符合题意；
C．伸开手掌，大拇指指尖到中指指尖的距离大约20cm，初中物理课本宽度略小于一些，约为
18cm ，符合实际，故C不符合题意；
D．一节新干电池两极间的电压是1.5V，符合实际，故D不符合题意。故选B。

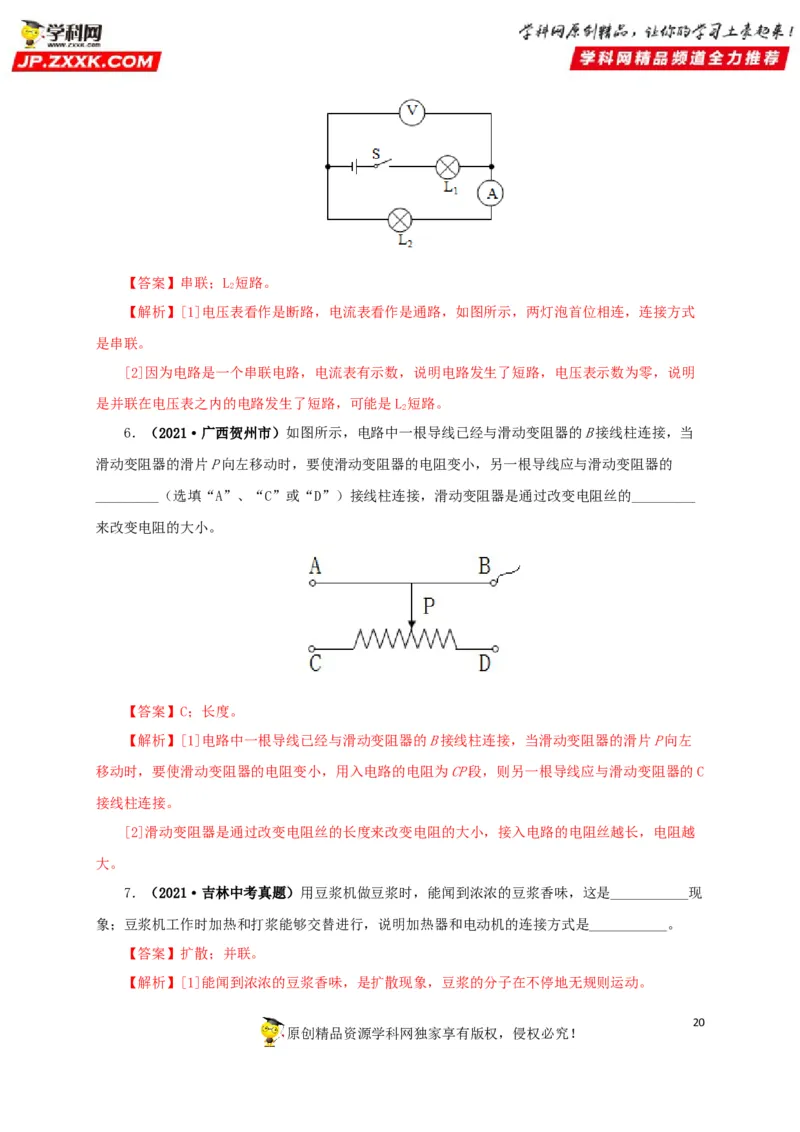

5．（2021·湖北中考真题）如图所示电路，灯泡L、L 的连接方式是___________ （ 选填
1 2
“串联”或“并联”）。闭合开关S后，两灯均发光，两电表均有示数，过一会儿由于某个灯泡发
生故障而熄灭，电流表有示数，电压表示数为零，则故障原因是___________。
19
原创精品资源学科网独家享有版权，侵权必究！【答案】串联；L 短路。
2
【解析】[1]电压表看作是断路，电流表看作是通路，如图所示，两灯泡首位相连，连接方式
是串联。
[2]因为电路是一个串联电路，电流表有示数，说明电路发生了短路，电压表示数为零，说明
是并联在电压表之内的电路发生了短路，可能是L 短路。
2
6．（2021·广西贺州市）如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当
滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的
_________（选填“A”、“C”或“D”）接线柱连接，滑动变阻器是通过改变电阻丝的_________
来改变电阻的大小。
【答案】C；长度。
【解析】[1]电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左
移动时，要使滑动变阻器的电阻变小，用入电路的电阻为CP段，则另一根导线应与滑动变阻器的C
接线柱连接。
[2]滑动变阻器是通过改变电阻丝的长度来改变电阻的大小，接入电路的电阻丝越长，电阻越
大。
7．（2021·吉林中考真题）用豆浆机做豆浆时，能闻到浓浓的豆浆香味，这是___________现
象；豆浆机工作时加热和打浆能够交替进行，说明加热器和电动机的连接方式是___________。
【答案】扩散；并联。
【解析】[1]能闻到浓浓的豆浆香味，是扩散现象，豆浆的分子在不停地无规则运动。
20
原创精品资源学科网独家享有版权，侵权必究！[2]豆浆机的加热和打浆是交替进行的，显然电热器和电动机在工作时互不影响，即为并联连
接。
8．（2021·山东济宁市）将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，
则通过较亮灯泡的电流___________（选填“大于”“等于”或“小于”）通过较暗灯泡的电流，
判断依据是___________。
【答案】等于；串联电路中，电流处处相等。
【解析】[1][2]两灯串联，串联电路电流处处相等，灯泡亮度由实际功率决定。
9．（2021·湖南岳阳市）微波炉能产生微波，是厨房好帮手。微波碰到金属会反射，但可以
穿过玻璃、塑料、陶瓷等绝缘材料。微波能引起食物内的水分子振动，使食物温度升高，将食物快
速加热。微波炉外壳用金属材料制成，为防止微波泄露，危及人身安全，炉门处有安全锁开关。当
炉门打开，安全锁开关就会切断电路。为防止炉内温度过高，电路中有一个温控开关，当温度达到
180℃时，温控开关会切断电路。
（1）在微波炉中______（选填“能”或“不能”）选用铁质容器来加热饭菜。
（2）微波炉的安全锁开关与温控开关是______（选填“串联”或“并联”）的。
【答案】不能；串联。
【解析】（1）[1]由题意可知，微波碰到金属就发生反射，金属根本没有办法吸收或传导它，
所以在微波炉中不能选用铁质容器来加热饭菜。
（2）[2]微波炉的炉门安全锁开关与温控开关相互影响，只有同时闭合时才能工作；当一个开
关断开时，电路就断开，故它们应串联接在电路中。

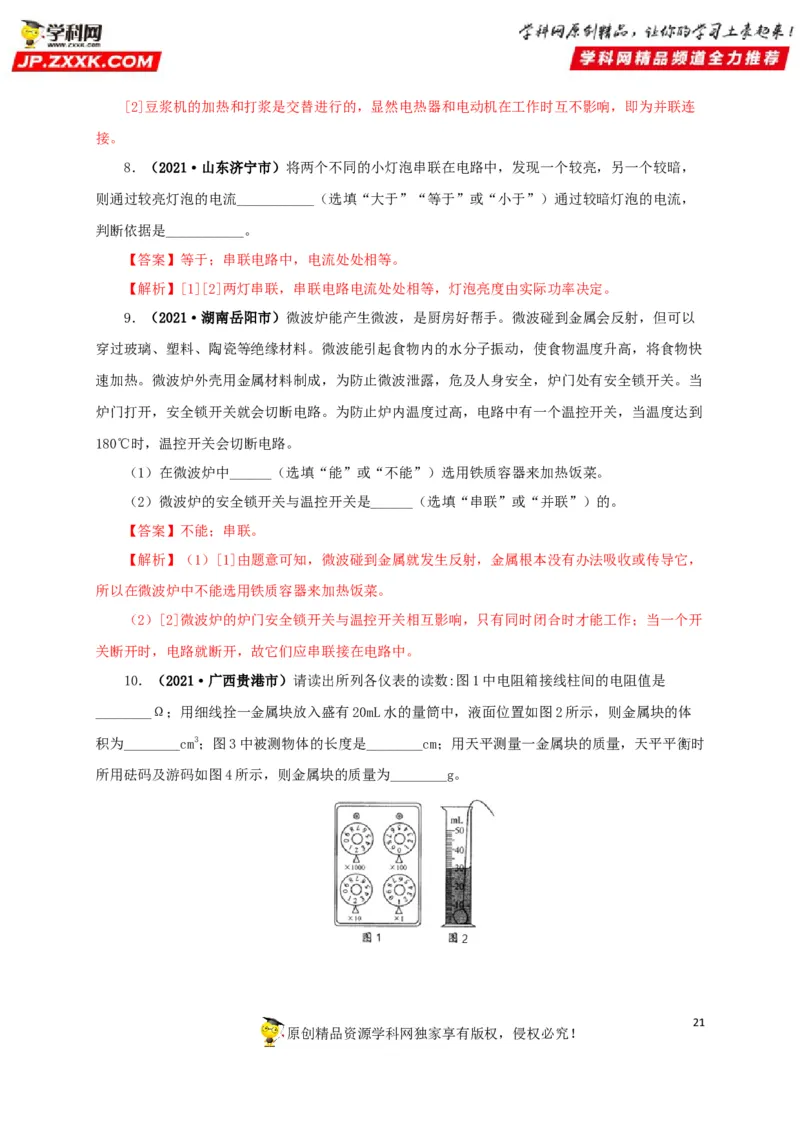

10．（2021·广西贵港市）请读出所列各仪表的读数:图1中电阻箱接线柱间的电阻值是
________Ω；用细线拴一金属块放入盛有20mL水的量筒中，液面位置如图2所示，则金属块的体
积为________cm3；图3中被测物体的长度是________cm；用天平测量一金属块的质量，天平平衡时
所用砝码及游码如图4所示，则金属块的质量为________g。
21

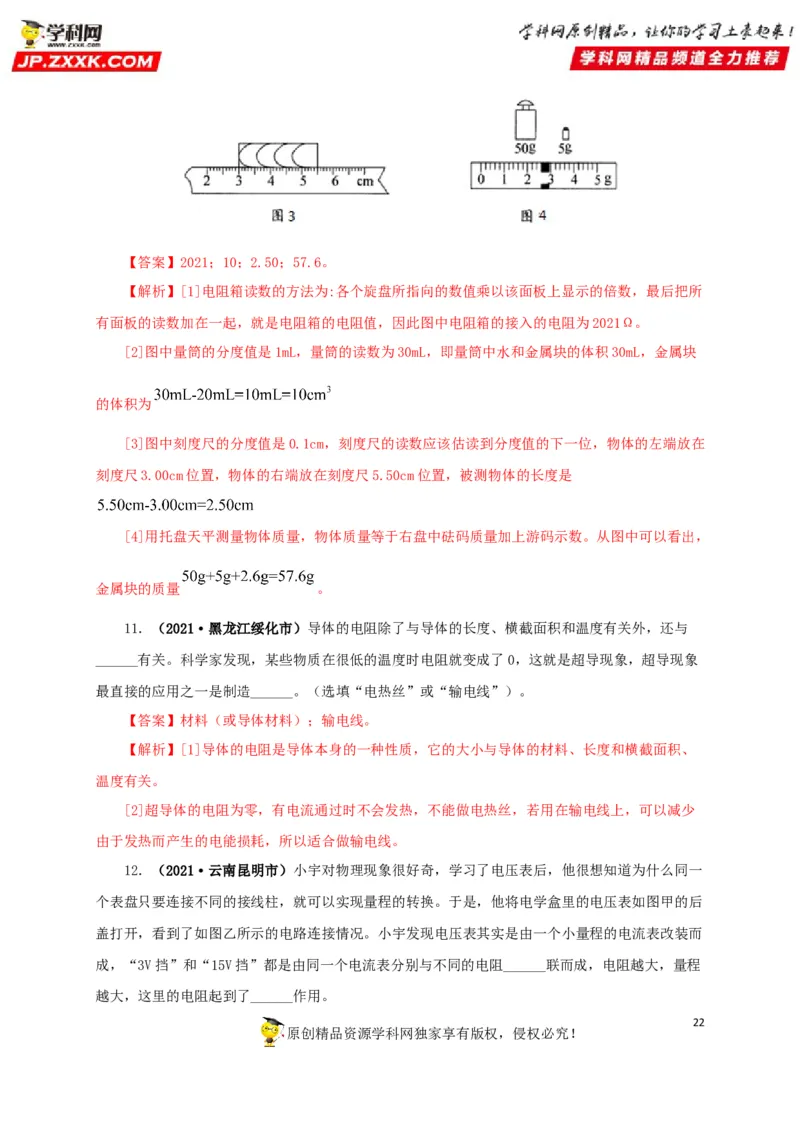

原创精品资源学科网独家享有版权，侵权必究！【答案】2021；10；2.50；57.6。
【解析】[1]电阻箱读数的方法为:各个旋盘所指向的数值乘以该面板上显示的倍数，最后把所
有面板的读数加在一起，就是电阻箱的电阻值，因此图中电阻箱的接入的电阻为2021Ω。
[2]图中量筒的分度值是1mL，量筒的读数为30mL，即量筒中水和金属块的体积30mL，金属块
的体积为
[3]图中刻度尺的分度值是0.1cm，刻度尺的读数应该估读到分度值的下一位，物体的左端放在
刻度尺3.00cm位置，物体的右端放在刻度尺5.50cm位置，被测物体的长度是
[4]用托盘天平测量物体质量，物体质量等于右盘中砝码质量加上游码示数。从图中可以看出，
金属块的质量 。
11．（2021·黑龙江绥化市）导体的电阻除了与导体的长度、横截面积和温度有关外，还与
______有关。科学家发现，某些物质在很低的温度时电阻就变成了0，这就是超导现象，超导现象
最直接的应用之一是制造______。（选填“电热丝”或“输电线”）。
【答案】材料（或导体材料）；输电线。
【解析】[1]导体的电阻是导体本身的一种性质，它的大小与导体的材料、长度和横截面积、
温度有关。
[2]超导体的电阻为零，有电流通过时不会发热，不能做电热丝，若用在输电线上，可以减少
由于发热而产生的电能损耗，所以适合做输电线。

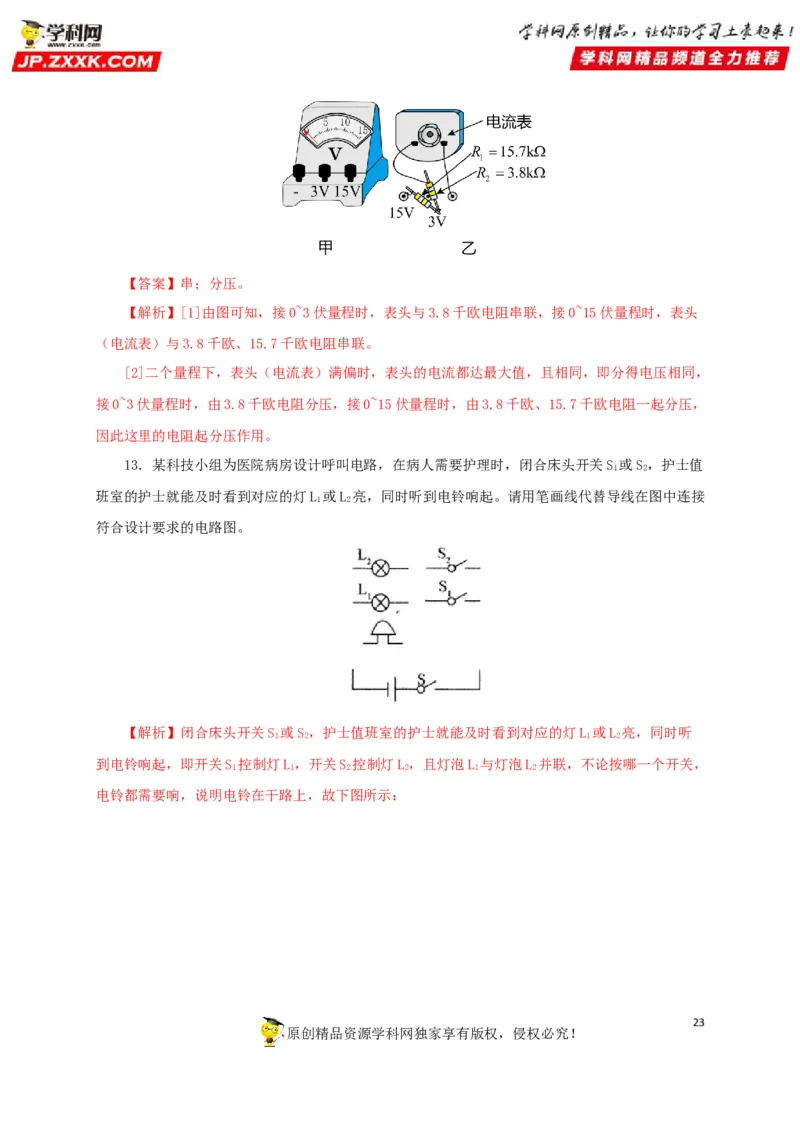

12．（2021·云南昆明市）小宇对物理现象很好奇，学习了电压表后，他很想知道为什么同一
个表盘只要连接不同的接线柱，就可以实现量程的转换。于是，他将电学盒里的电压表如图甲的后
盖打开，看到了如图乙所示的电路连接情况。小宇发现电压表其实是由一个小量程的电流表改装而
成，“3V挡”和“15V挡”都是由同一个电流表分别与不同的电阻______联而成，电阻越大，量程
越大，这里的电阻起到了______作用。
22
原创精品资源学科网独家享有版权，侵权必究！【答案】串；分压。
【解析】[1]由图可知，接0~3伏量程时，表头与3.8千欧电阻串联，接0~15伏量程时，表头
（电流表）与3.8千欧、15.7千欧电阻串联。
[2]二个量程下，表头（电流表）满偏时，表头的电流都达最大值，且相同，即分得电压相同，
接0~3伏量程时，由3.8千欧电阻分压，接0~15伏量程时，由3.8千欧、15.7千欧电阻一起分压，
因此这里的电阻起分压作用。
13．某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关S 或S，护士值
1 2
班室的护士就能及时看到对应的灯L 或L 亮，同时听到电铃响起。请用笔画线代替导线在图中连接
1 2
符合设计要求的电路图。
【解析】闭合床头开关S 或S，护士值班室的护士就能及时看到对应的灯L 或L 亮，同时听
1 2 1 2
到电铃响起，即开关S 控制灯L，开关S 控制灯L，且灯泡L 与灯泡L 并联，不论按哪一个开关，
1 1 2 2 1 2
电铃都需要响，说明电铃在干路上，故下图所示：
23

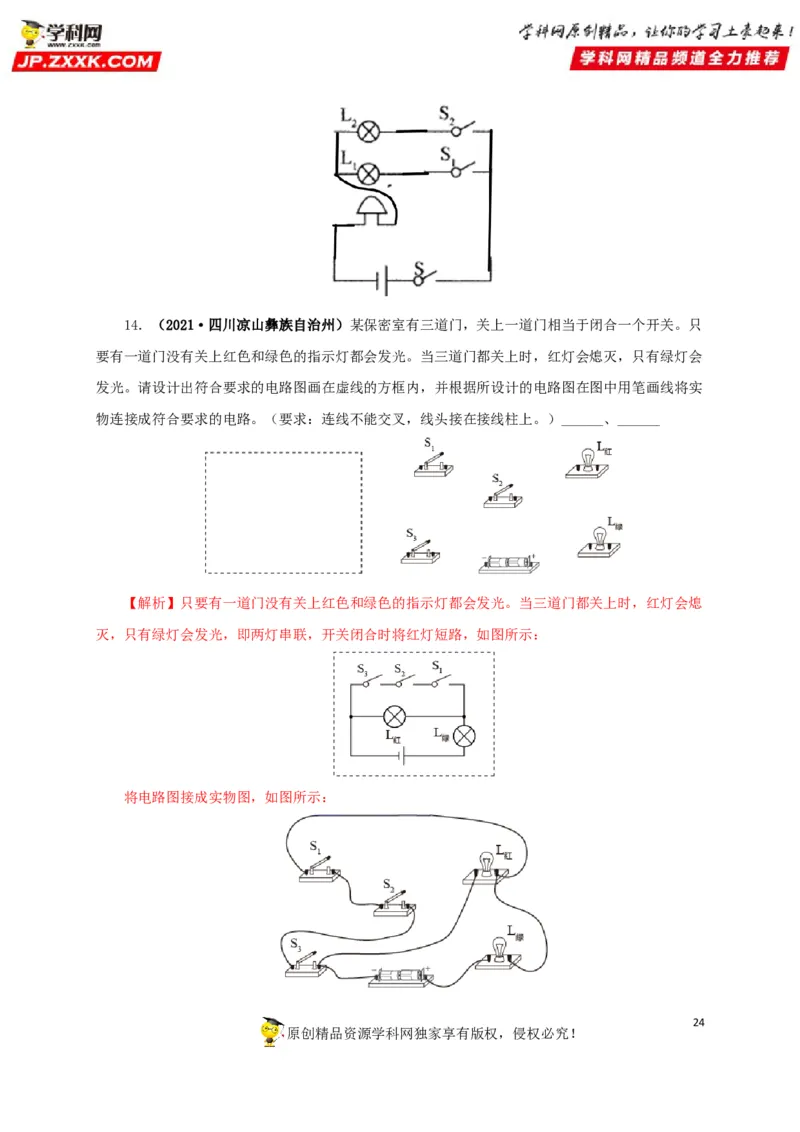

原创精品资源学科网独家享有版权，侵权必究！14．（2021·四川凉山彝族自治州）某保密室有三道门，关上一道门相当于闭合一个开关。只
要有一道门没有关上红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会
发光。请设计出符合要求的电路图画在虚线的方框内，并根据所设计的电路图在图中用笔画线将实
物连接成符合要求的电路。（要求：连线不能交叉，线头接在接线柱上。）______、______
【解析】只要有一道门没有关上红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄
灭，只有绿灯会发光，即两灯串联，开关闭合时将红灯短路，如图所示：
将电路图接成实物图，如图所示：
24

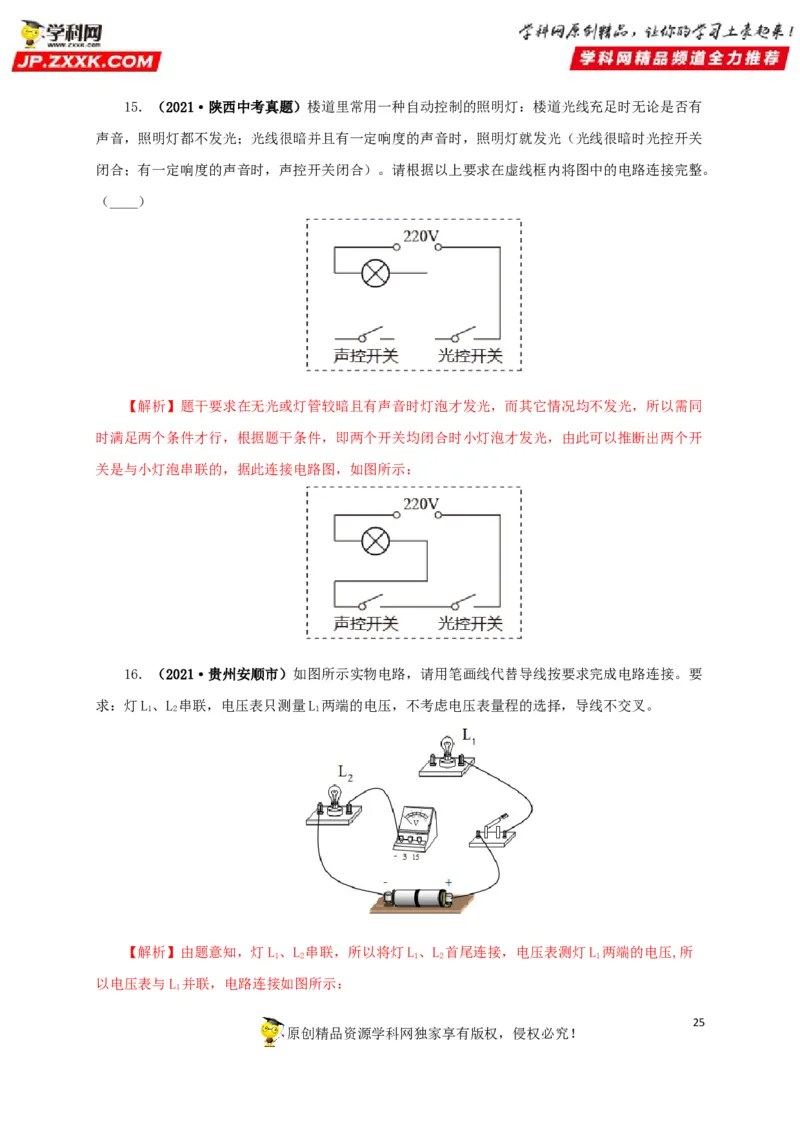

原创精品资源学科网独家享有版权，侵权必究！15．（2021·陕西中考真题）楼道里常用一种自动控制的照明灯：楼道光线充足时无论是否有
声音，照明灯都不发光；光线很暗并且有一定响度的声音时，照明灯就发光（光线很暗时光控开关
闭合；有一定响度的声音时，声控开关闭合）。请根据以上要求在虚线框内将图中的电路连接完整。
（____）
【解析】题干要求在无光或灯管较暗且有声音时灯泡才发光，而其它情况均不发光，所以需同
时满足两个条件才行，根据题干条件，即两个开关均闭合时小灯泡才发光，由此可以推断出两个开
关是与小灯泡串联的，据此连接电路图，如图所示：
16．（2021·贵州安顺市）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要
求：灯L、L 串联，电压表只测量L 两端的电压，不考虑电压表量程的选择，导线不交叉。
1 2 1
【解析】由题意知，灯L、L 串联，所以将灯L、L 首尾连接，电压表测灯L 两端的电压,所
1 2 1 2 1
以电压表与L 并联，电路连接如图所示：
1
25

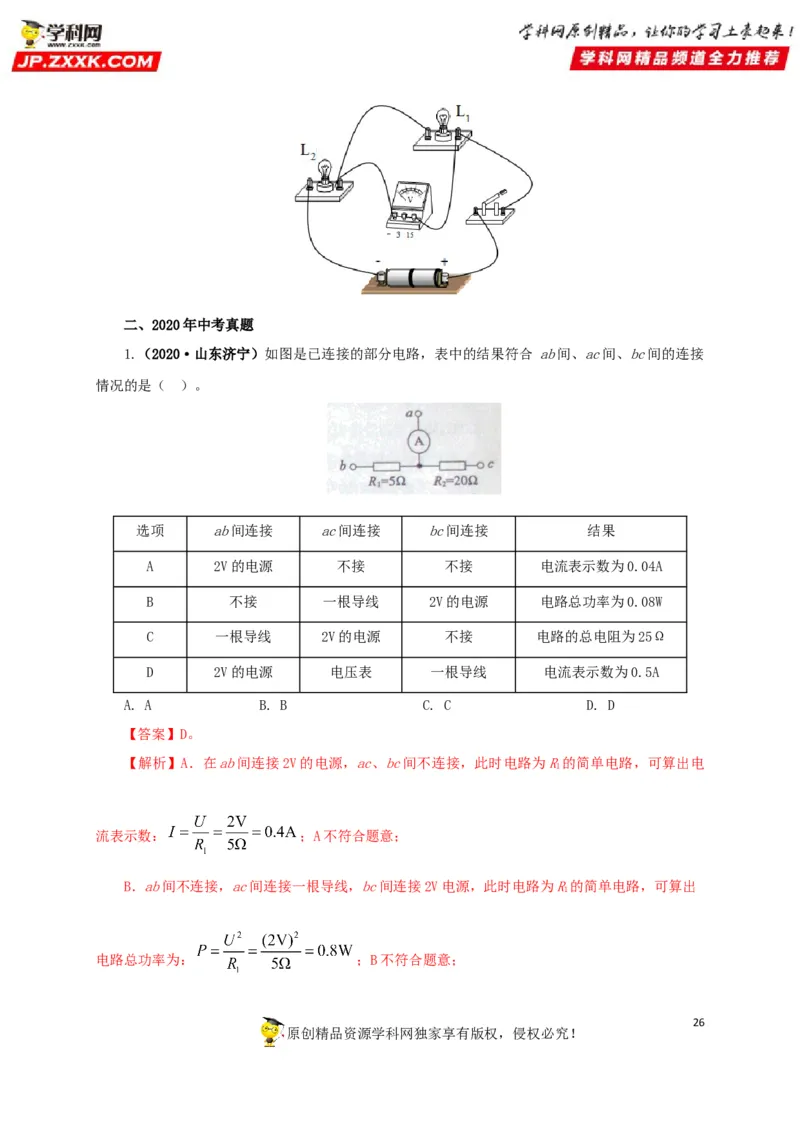

原创精品资源学科网独家享有版权，侵权必究！二、2020年中考真题
1.（2020·山东济宁）如图是已连接的部分电路，表中的结果符合 ab间、ac间、bc间的连接
情况的是（ ）。
选项 ab间连接 ac间连接 bc间连接 结果
A 2V的电源 不接 不接 电流表示数为0.04A
B 不接 一根导线 2V的电源 电路总功率为0.08W
C 一根导线 2V的电源 不接 电路的总电阻为25Ω
D 2V的电源 电压表 一根导线 电流表示数为0.5A
A. A B. B C. C D. D
【答案】D。
【解析】A．在ab间连接2V的电源，ac、bc间不连接，此时电路为R的简单电路，可算出电
1
流表示数： ；A不符合题意；
B．ab间不连接，ac间连接一根导线，bc间连接2V电源，此时电路为R的简单电路，可算出
1
电路总功率为： ；B不符合题意；
26

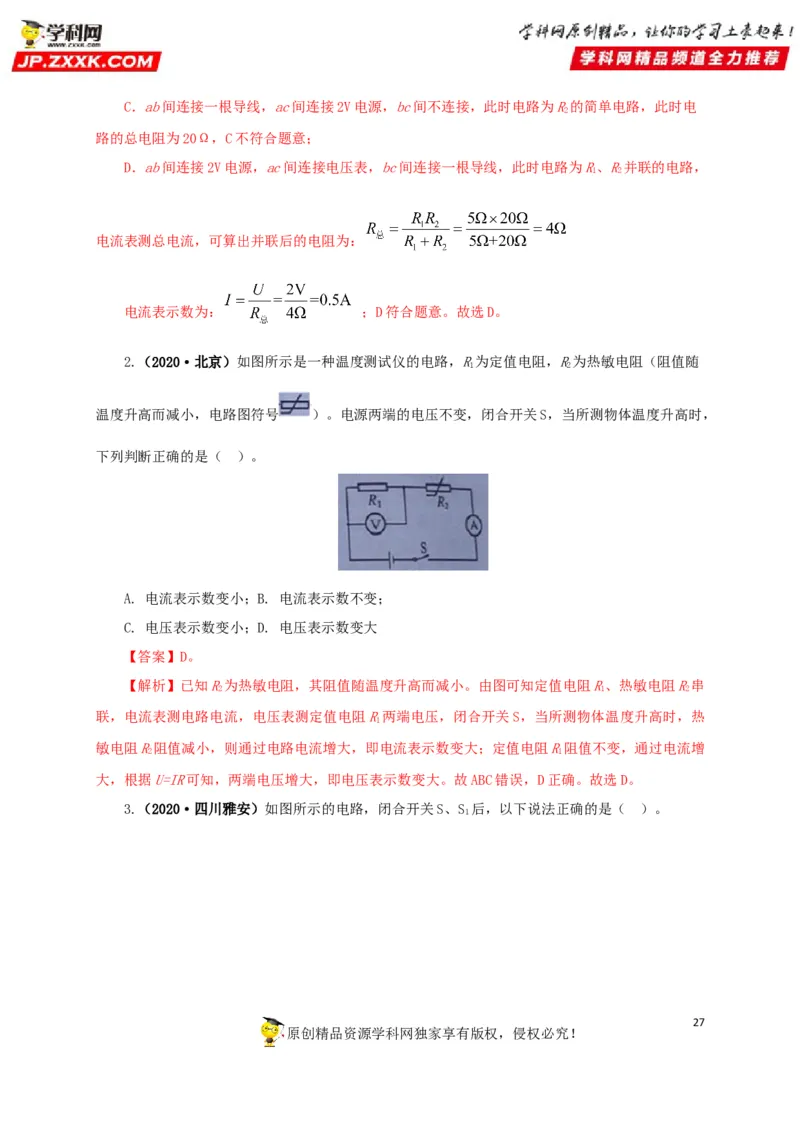

原创精品资源学科网独家享有版权，侵权必究！C．ab间连接一根导线，ac间连接2V电源，bc间不连接，此时电路为R的简单电路，此时电
2
路的总电阻为20Ω，C不符合题意；
D．ab间连接2V电源，ac间连接电压表，bc间连接一根导线，此时电路为R、R并联的电路，
1 2
电流表测总电流，可算出并联后的电阻为：
电流表示数为： ；D符合题意。故选D。
2.（2020·北京）如图所示是一种温度测试仪的电路，R为定值电阻，R为热敏电阻（阻值随
1 2
温度升高而减小，电路图符号 ）。电源两端的电压不变，闭合开关S，当所测物体温度升高时，
下列判断正确的是（ ）。
A. 电流表示数变小；B. 电流表示数不变；
C. 电压表示数变小；D. 电压表示数变大
【答案】D。
【解析】已知R为热敏电阻，其阻值随温度升高而减小。由图可知定值电阻R、热敏电阻R串
2 1 2
联，电流表测电路电流，电压表测定值电阻R两端电压，闭合开关S，当所测物体温度升高时，热
1
敏电阻R阻值减小，则通过电路电流增大，即电流表示数变大；定值电阻R阻值不变，通过电流增
2 1
大，根据U=IR可知，两端电压增大，即电压表示数变大。故ABC错误，D正确。故选D。
3.（2020·四川雅安）如图所示的电路，闭合开关S、S 后，以下说法正确的是（ ）。
1
27

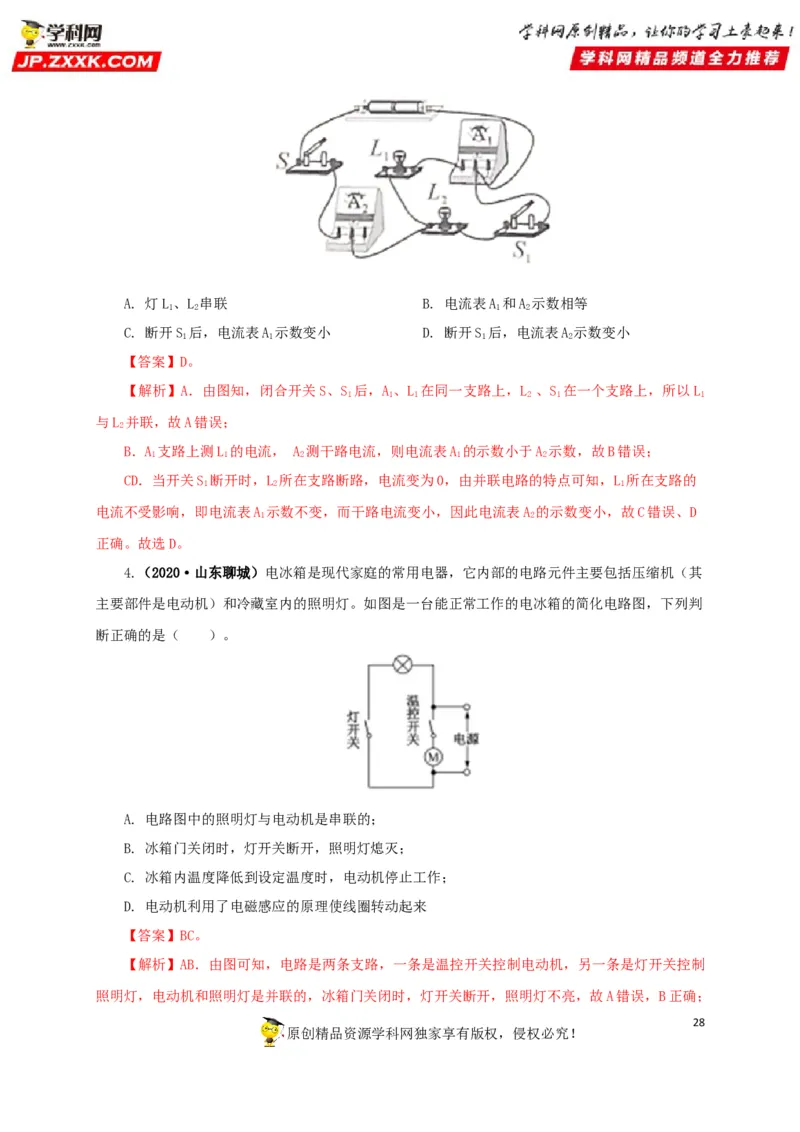

原创精品资源学科网独家享有版权，侵权必究！A. 灯L、L 串联 B. 电流表A 和A 示数相等
1 2 1 2
C. 断开S 后，电流表A 示数变小 D. 断开S 后，电流表A 示数变小
1 1 1 2
【答案】D。
【解析】A．由图知，闭合开关S、S 后，A 、L 在同一支路上，L 、S 在一个支路上，所以L
1 1 1 2 1 1
与L 并联，故A错误；
2
B．A 支路上测L 的电流， A 测干路电流，则电流表A 的示数小于A 示数，故B错误；
1 1 2 1 2
CD．当开关S 断开时，L 所在支路断路，电流变为0，由并联电路的特点可知，L 所在支路的
1 2 1
电流不受影响，即电流表A 示数不变，而干路电流变小，因此电流表A 的示数变小，故C错误、D
1 2
正确。故选D。
4.（2020·山东聊城）电冰箱是现代家庭的常用电器，它内部的电路元件主要包括压缩机（其
主要部件是电动机）和冷藏室内的照明灯。如图是一台能正常工作的电冰箱的简化电路图，下列判
断正确的是（ ）。
A. 电路图中的照明灯与电动机是串联的；
B. 冰箱门关闭时，灯开关断开，照明灯熄灭；
C. 冰箱内温度降低到设定温度时，电动机停止工作；
D. 电动机利用了电磁感应的原理使线圈转动起来
【答案】BC。
【解析】AB．由图可知，电路是两条支路，一条是温控开关控制电动机，另一条是灯开关控制
照明灯，电动机和照明灯是并联的，冰箱门关闭时，灯开关断开，照明灯不亮，故A错误，B正确；
28

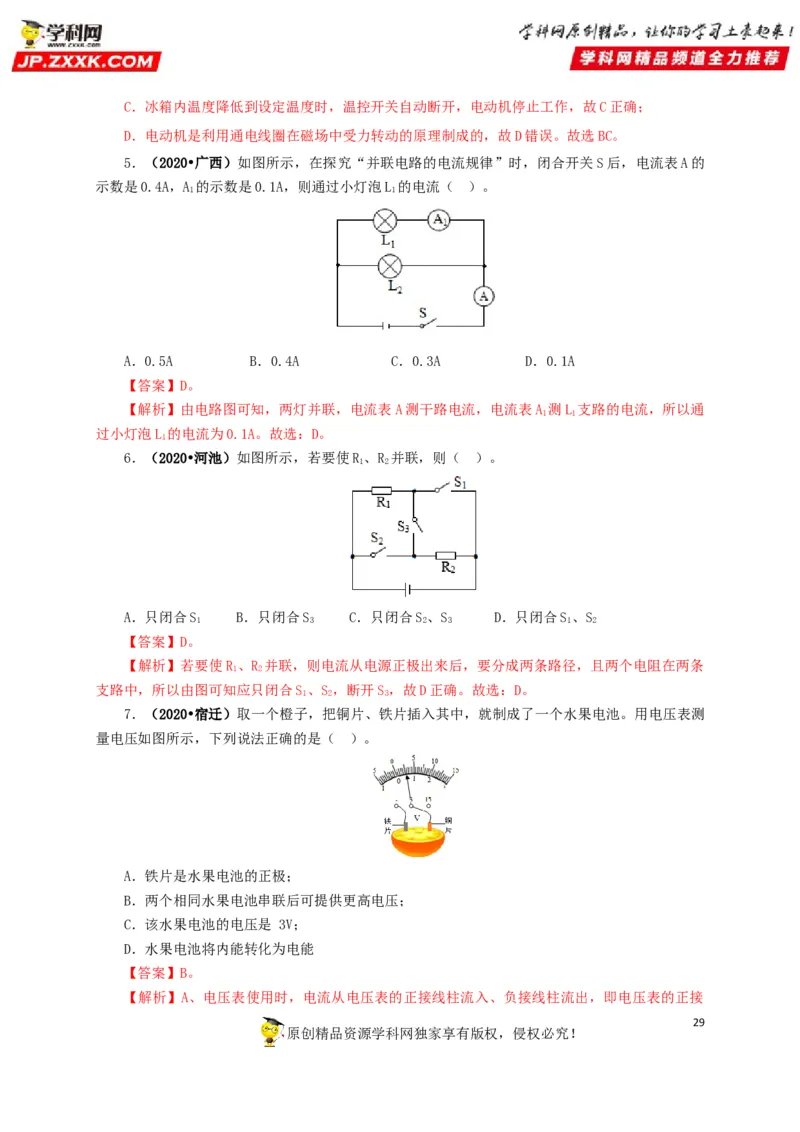

原创精品资源学科网独家享有版权，侵权必究！C．冰箱内温度降低到设定温度时，温控开关自动断开，电动机停止工作，故C正确；
D．电动机是利用通电线圈在磁场中受力转动的原理制成的，故D错误。故选BC。
5．（2020•广西）如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A的
示数是0.4A，A 的示数是0.1A，则通过小灯泡L 的电流（ ）。
1 1
A．0.5A B．0.4A C．0.3A D．0.1A
【答案】D。
【解析】由电路图可知，两灯并联，电流表A测干路电流，电流表A 测L 支路的电流，所以通
1 1
过小灯泡L 的电流为0.1A。故选：D。
1
6．（2020•河池）如图所示，若要使R、R 并联，则（ ）。
1 2
A．只闭合S B．只闭合S C．只闭合S、S D．只闭合S、S
1 3 2 3 1 2
【答案】D。
【解析】若要使R 、R 并联，则电流从电源正极出来后，要分成两条路径，且两个电阻在两条
1 2
支路中，所以由图可知应只闭合S、S，断开S，故D正确。故选：D。
1 2 3
7．（2020•宿迁）取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测
量电压如图所示，下列说法正确的是（ ）。
A．铁片是水果电池的正极；
B．两个相同水果电池串联后可提供更高电压；
C．该水果电池的电压是 3V；
D．水果电池将内能转化为电能
【答案】B。
【解析】A、电压表使用时，电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接
29

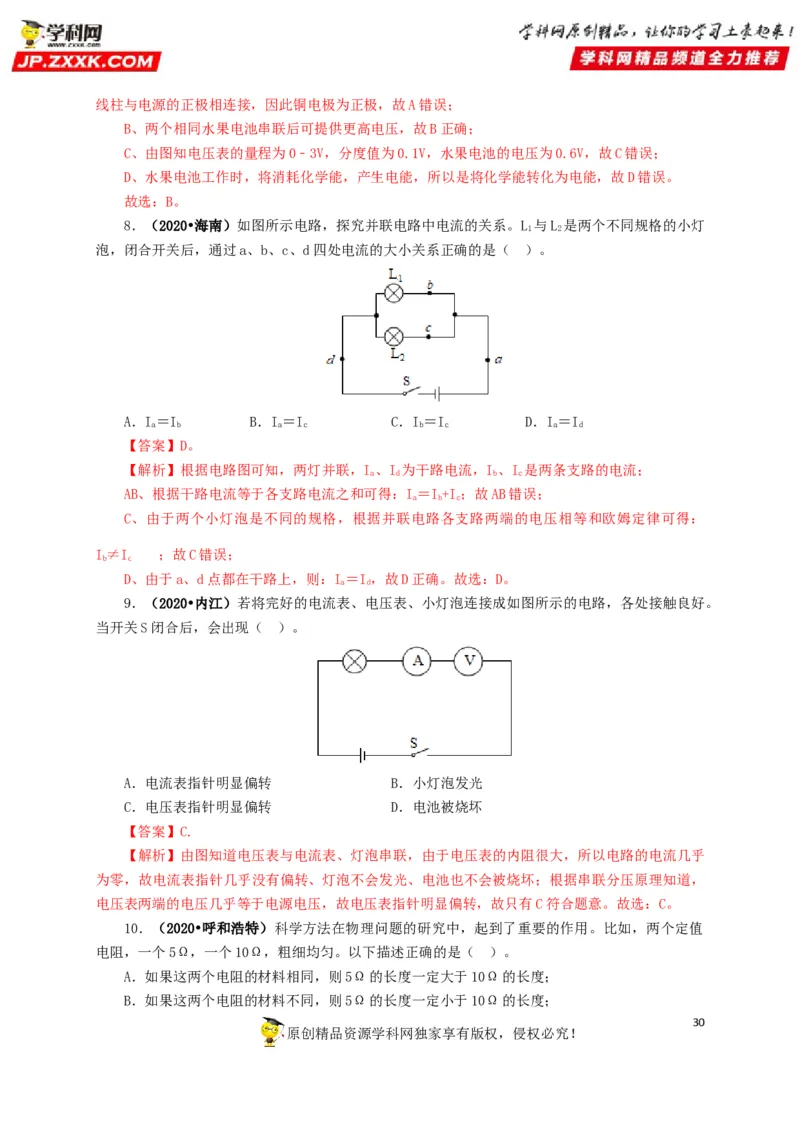

原创精品资源学科网独家享有版权，侵权必究！线柱与电源的正极相连接，因此铜电极为正极，故A错误；
B、两个相同水果电池串联后可提供更高电压，故B正确；
C、由图知电压表的量程为0﹣3V，分度值为0.1V，水果电池的电压为0.6V，故C错误；
D、水果电池工作时，将消耗化学能，产生电能，所以是将化学能转化为电能，故D错误。
故选：B。
8．（2020•海南）如图所示电路，探究并联电路中电流的关系。L 与L 是两个不同规格的小灯
1 2
泡，闭合开关后，通过a、b、c、d四处电流的大小关系正确的是（ ）。
A．I＝I B．I＝I C．I＝I D．I＝I
a b a c b c a d
【答案】D。
【解析】根据电路图可知，两灯并联，I、I 为干路电流，I、I 是两条支路的电流；
a d b c
AB、根据干路电流等于各支路电流之和可得：I＝I+I；故AB错误；
a b c
C、由于两个小灯泡是不同的规格，根据并联电路各支路两端的电压相等和欧姆定律可得：
I≠I ；故C错误；
b c
D、由于a、d点都在干路上，则：I＝I，故D正确。故选：D。
a d
9．（2020•内江）若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。
当开关S闭合后，会出现（ ）。
A．电流表指针明显偏转 B．小灯泡发光
C．电压表指针明显偏转 D．电池被烧坏
【答案】C.
【解析】由图知道电压表与电流表、灯泡串联，由于电压表的内阻很大，所以电路的电流几乎
为零，故电流表指针几乎没有偏转、灯泡不会发光、电池也不会被烧坏；根据串联分压原理知道，
电压表两端的电压几乎等于电源电压，故电压表指针明显偏转，故只有C符合题意。故选：C。
10．（2020•呼和浩特）科学方法在物理问题的研究中，起到了重要的作用。比如，两个定值
电阻，一个5Ω，一个10Ω，粗细均匀。以下描述正确的是（ ）。
A．如果这两个电阻的材料相同，则5Ω的长度一定大于10Ω的长度；
B．如果这两个电阻的材料不同，则5Ω的长度一定小于10Ω的长度；
30
原创精品资源学科网独家享有版权，侵权必究！C．如果这两个电阻的材料、横截面积相同，则5Ω的长度一定小于10Ω的长度；
D．如果这两个电阻的材料、长度相同，则5Ω的横截面积一定小于10Ω的横截面积
【答案】C。
【解析】AC、两个电阻粗细均匀、材料相同，电阻越大，长度越长，所以10Ω的电阻较长；
故A错误、C正确；
B、两个电阻粗细均匀，若材料不同，无法判断两个电阻的长度大小；故B错误；
D、两个电阻的材料、长度相同，横截面积越大，电阻越小，所以10Ω的电阻较小；故D错误。
故选：C。

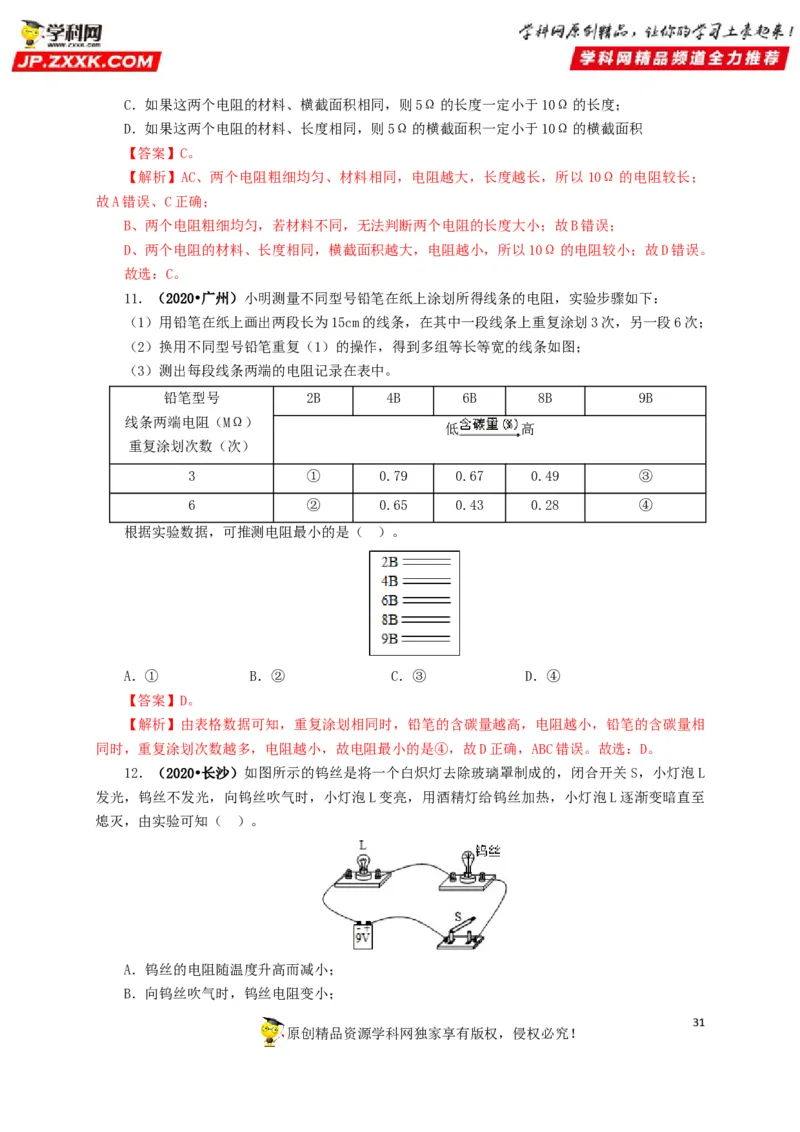

11．（2020•广州）小明测量不同型号铅笔在纸上涂划所得线条的电阻，实验步骤如下：
（1）用铅笔在纸上画出两段长为15cm的线条，在其中一段线条上重复涂划3次，另一段6次；
（2）换用不同型号铅笔重复（1）的操作，得到多组等长等宽的线条如图；
（3）测出每段线条两端的电阻记录在表中。
铅笔型号 2B 4B 6B 8B 9B
线条两端电阻（MΩ）
低 高
重复涂划次数（次）
3 ① 0.79 0.67 0.49 ③
6 ② 0.65 0.43 0.28 ④
根据实验数据，可推测电阻最小的是（ ）。
A．① B．② C．③ D．④
【答案】D。
【解析】由表格数据可知，重复涂划相同时，铅笔的含碳量越高，电阻越小，铅笔的含碳量相
同时，重复涂划次数越多，电阻越小，故电阻最小的是④，故D正确，ABC错误。故选：D。
12．（2020•长沙）如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关S，小灯泡L
发光，钨丝不发光，向钨丝吹气时，小灯泡L变亮，用酒精灯给钨丝加热，小灯泡L逐渐变暗直至
熄灭，由实验可知（ ）。
A．钨丝的电阻随温度升高而减小；
B．向钨丝吹气时，钨丝电阻变小；
31

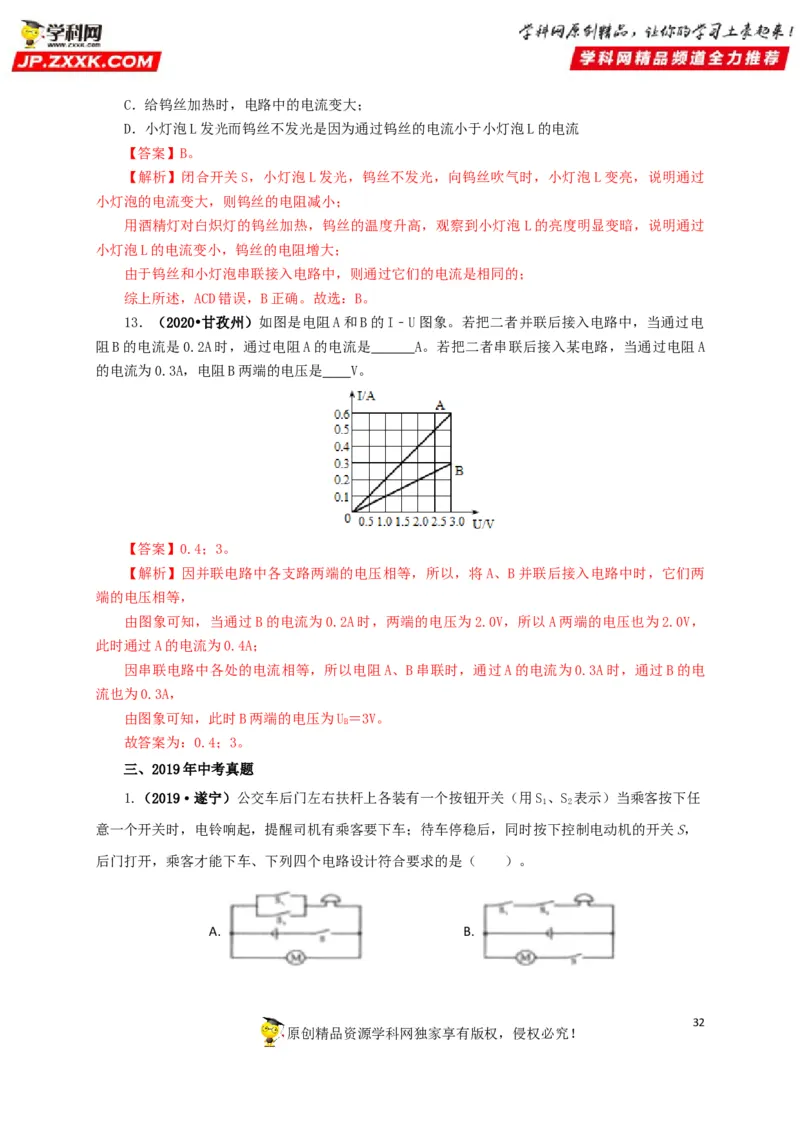

原创精品资源学科网独家享有版权，侵权必究！C．给钨丝加热时，电路中的电流变大；
D．小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流
【答案】B。
【解析】闭合开关S，小灯泡L发光，钨丝不发光，向钨丝吹气时，小灯泡L变亮，说明通过
小灯泡的电流变大，则钨丝的电阻减小；
用酒精灯对白炽灯的钨丝加热，钨丝的温度升高，观察到小灯泡L的亮度明显变暗，说明通过
小灯泡L的电流变小，钨丝的电阻增大；
由于钨丝和小灯泡串联接入电路中，则通过它们的电流是相同的；
综上所述，ACD错误，B正确。故选：B。
13．（2020•甘孜州）如图是电阻A和B的I﹣U图象。若把二者并联后接入电路中，当通过电
阻B的电流是0.2A时，通过电阻A的电流是 A。若把二者串联后接入某电路，当通过电阻A
的电流为0.3A，电阻B两端的电压是 V。
【答案】0.4；3。
【解析】因并联电路中各支路两端的电压相等，所以，将A、B并联后接入电路中时，它们两
端的电压相等，
由图象可知，当通过B的电流为0.2A时，两端的电压为2.0V，所以A两端的电压也为2.0V，
此时通过A的电流为0.4A；
因串联电路中各处的电流相等，所以电阻A、B串联时，通过A的电流为0.3A时，通过B的电
流也为0.3A，
由图象可知，此时B两端的电压为U＝3V。
B
故答案为：0.4；3。
三、2019年中考真题

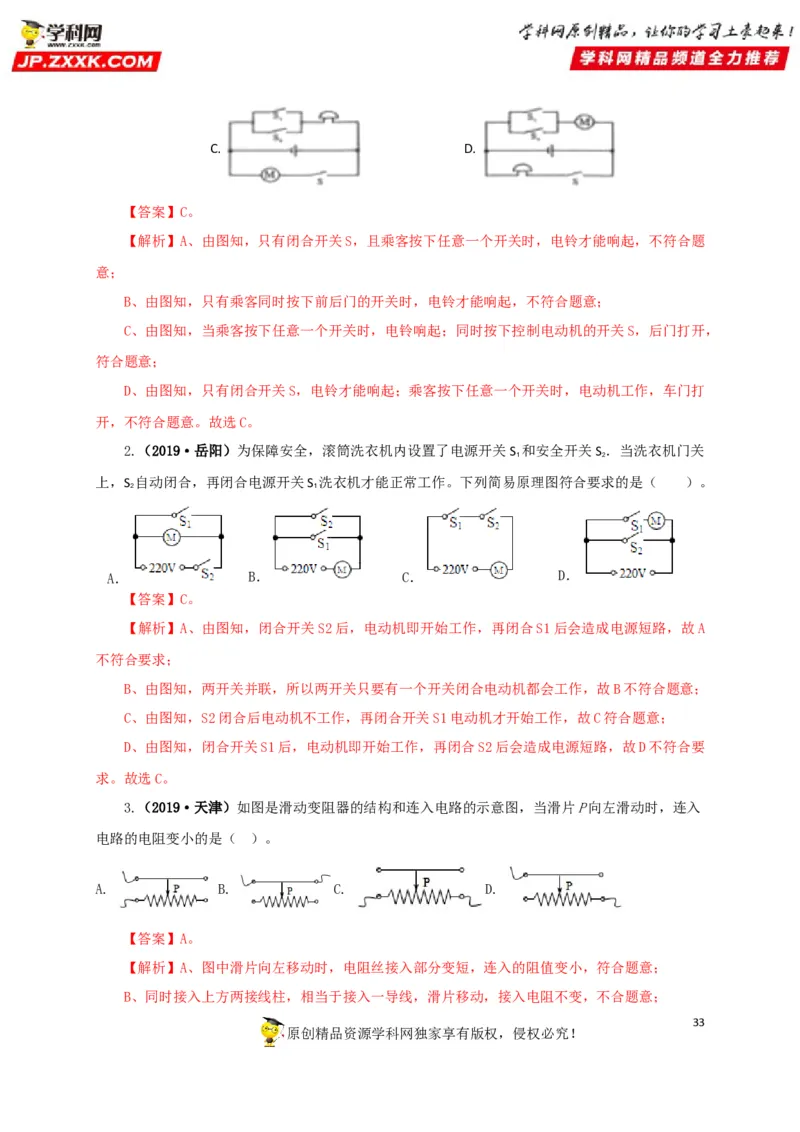

1.（2019·遂宁）公交车后门左右扶杆上各装有一个按钮开关（用S、S 表示）当乘客按下任
1 2
意一个开关时，电铃响起，提醒司机有乘客要下车；待车停稳后，同时按下控制电动机的开关S，
后门打开，乘客才能下车、下列四个电路设计符合要求的是（ ）。
A. B.
32
原创精品资源学科网独家享有版权，侵权必究！C. D.
【答案】C。
【解析】A、由图知，只有闭合开关S，且乘客按下任意一个开关时，电铃才能响起，不符合题
意；
B、由图知，只有乘客同时按下前后门的开关时，电铃才能响起，不符合题意；
C、由图知，当乘客按下任意一个开关时，电铃响起；同时按下控制电动机的开关S，后门打开，
符合题意；
D、由图知，只有闭合开关S，电铃才能响起；乘客按下任意一个开关时，电动机工作，车门打
开，不符合题意。故选C。
2.（2019·岳阳）为保障安全，滚筒洗衣机内设置了电源开关S 和安全开关S．当洗衣机门关
1 2
上，S 自动闭合，再闭合电源开关S 洗衣机才能正常工作。下列简易原理图符合要求的是（ ）。
2 1
A． B． C． D．
【答案】C。
【解析】A、由图知，闭合开关S2后，电动机即开始工作，再闭合S1后会造成电源短路，故A
不符合要求；
B、由图知，两开关并联，所以两开关只要有一个开关闭合电动机都会工作，故B不符合题意；
C、由图知，S2闭合后电动机不工作，再闭合开关S1电动机才开始工作，故C符合题意；
D、由图知，闭合开关S1后，电动机即开始工作，再闭合S2后会造成电源短路，故D不符合要
求。故选C。
3.（2019·天津）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入
电路的电阻变小的是（ ）。
A. B. C. D.
【答案】A。
【解析】A、图中滑片向左移动时，电阻丝接入部分变短，连入的阻值变小，符合题意；
B、同时接入上方两接线柱，相当于接入一导线，滑片移动，接入电阻不变，不合题意；
33
原创精品资源学科网独家享有版权，侵权必究！C、同时接入下方两接线柱，相当于接入一定值电阻，滑片移动，接入的电阻值不变，不合题
意；
D、滑片向左移动时，电阻丝接入部分变长，接入电路中的电阻变大，不符合题意。故选A。

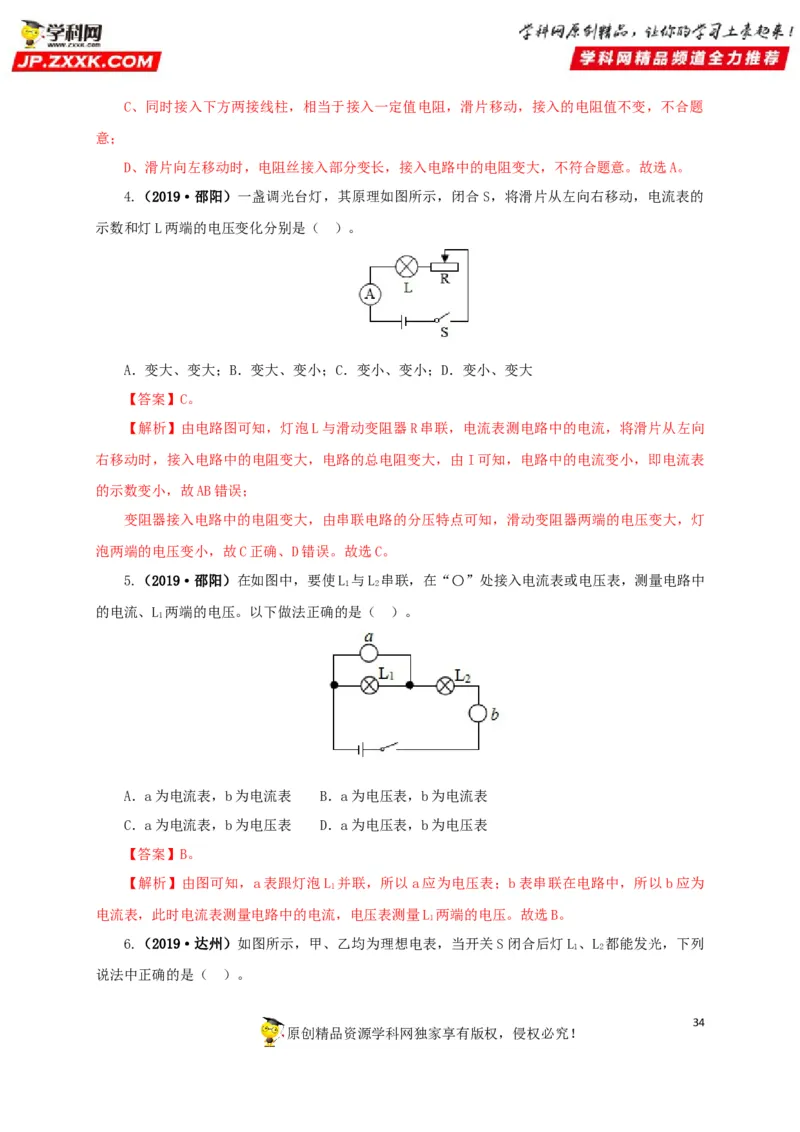

4.（2019·邵阳）一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的
示数和灯L两端的电压变化分别是（ ）。
A．变大、变大；B．变大、变小；C．变小、变小；D．变小、变大
【答案】C。
【解析】由电路图可知，灯泡L与滑动变阻器R串联，电流表测电路中的电流，将滑片从左向
右移动时，接入电路中的电阻变大，电路的总电阻变大，由I可知，电路中的电流变小，即电流表
的示数变小，故AB错误；
变阻器接入电路中的电阻变大，由串联电路的分压特点可知，滑动变阻器两端的电压变大，灯
泡两端的电压变小，故C正确、D错误。故选C。
5.（2019·邵阳）在如图中，要使L 与L 串联，在“〇”处接入电流表或电压表，测量电路中
1 2
的电流、L 两端的电压。以下做法正确的是（ ）。
1
A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
【答案】B。
【解析】由图可知，a表跟灯泡L 并联，所以a应为电压表；b表串联在电路中，所以b应为
1
电流表，此时电流表测量电路中的电流，电压表测量L 两端的电压。故选B。
1
6.（2019·达州）如图所示，甲、乙均为理想电表，当开关S闭合后灯L 、L 都能发光，下列
1 2
说法中正确的是（ ）。
34

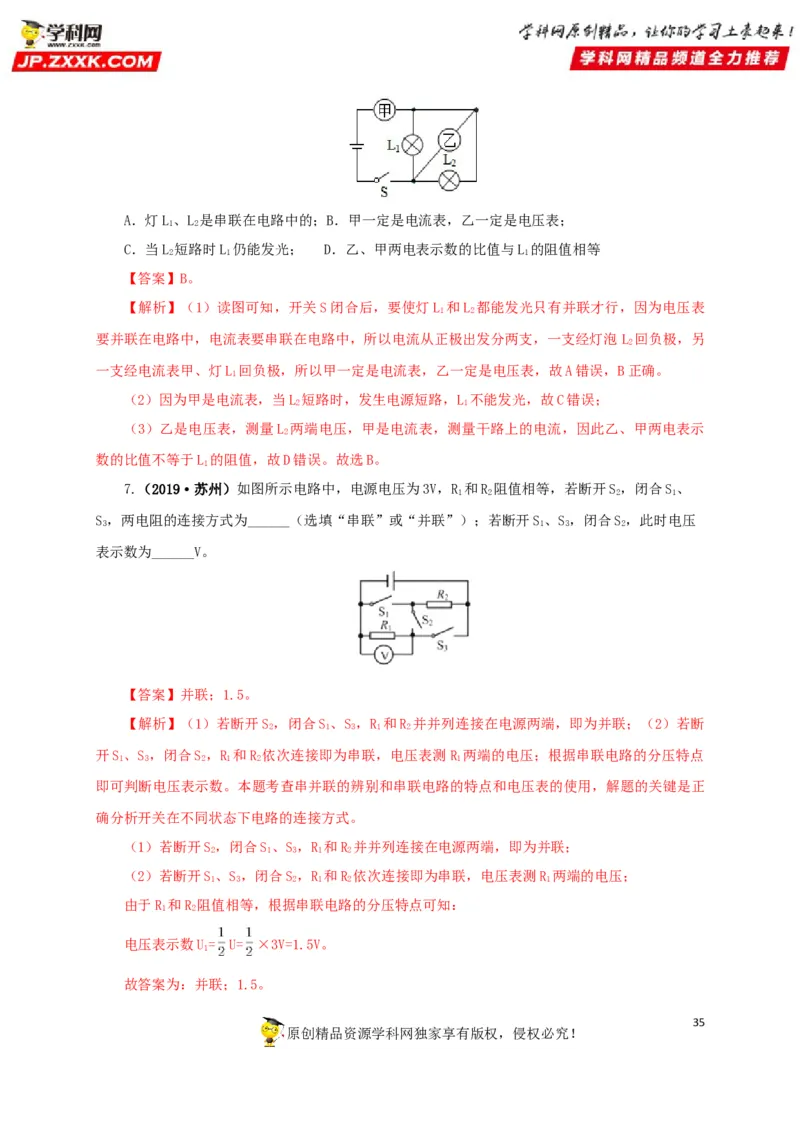

原创精品资源学科网独家享有版权，侵权必究！A．灯L、L 是串联在电路中的；B．甲一定是电流表，乙一定是电压表；
1 2
C．当L 短路时L 仍能发光； D．乙、甲两电表示数的比值与L 的阻值相等
2 1 1
【答案】B。
【解析】（1）读图可知，开关S闭合后，要使灯L 和L 都能发光只有并联才行，因为电压表
1 2
要并联在电路中，电流表要串联在电路中，所以电流从正极出发分两支，一支经灯泡 L 回负极，另
2
一支经电流表甲、灯L 回负极，所以甲一定是电流表，乙一定是电压表，故A错误，B正确。
1
（2）因为甲是电流表，当L 短路时，发生电源短路，L 不能发光，故C错误；
2 1
（3）乙是电压表，测量L 两端电压，甲是电流表，测量干路上的电流，因此乙、甲两电表示
2
数的比值不等于L 的阻值，故D错误。故选B。
1
7.（2019·苏州）如图所示电路中，电源电压为3V，R 和R 阻值相等，若断开S，闭合S、
1 2 2 1
S，两电阻的连接方式为______（选填“串联”或“并联”）；若断开S、S，闭合S，此时电压
3 1 3 2
表示数为______V。
【答案】并联；1.5。
【解析】（1）若断开S ，闭合S 、S ，R 和R 并并列连接在电源两端，即为并联；（2）若断
2 1 3 1 2
开S 、S ，闭合S ，R 和R 依次连接即为串联，电压表测R 两端的电压；根据串联电路的分压特点
1 3 2 1 2 1
即可判断电压表示数。本题考查串并联的辨别和串联电路的特点和电压表的使用，解题的关键是正
确分析开关在不同状态下电路的连接方式。
（1）若断开S，闭合S、S，R 和R 并并列连接在电源两端，即为并联；
2 1 3 1 2
（2）若断开S、S，闭合S，R 和R 依次连接即为串联，电压表测R 两端的电压；
1 3 2 1 2 1
由于R 和R 阻值相等，根据串联电路的分压特点可知：
1 2
电压表示数U= U= ×3V=1.5V。
1
故答案为：并联；1.5。
35

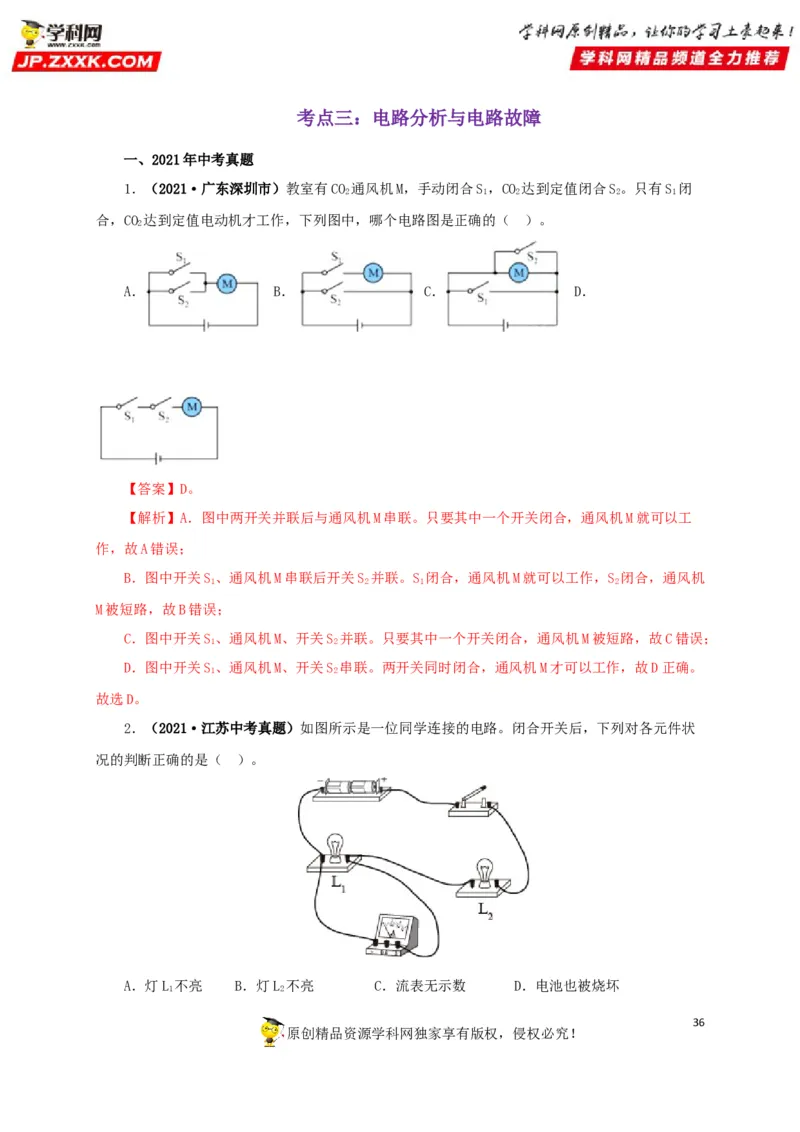

原创精品资源学科网独家享有版权，侵权必究！考点三：电路分析与电路故障
一、2021年中考真题
1．（2021·广东深圳市）教室有CO 通风机M，手动闭合S，CO 达到定值闭合S。只有S 闭
2 1 2 2 1
合，CO 达到定值电动机才工作，下列图中，哪个电路图是正确的（ ）。
2
A． B． C． D．
【答案】D。
【解析】A．图中两开关并联后与通风机M串联。只要其中一个开关闭合，通风机M就可以工
作，故A错误；
B．图中开关S、通风机M串联后开关S 并联。S 闭合，通风机M就可以工作，S 闭合，通风机
1 2 1 2
M被短路，故B错误；
C．图中开关S、通风机M、开关S 并联。只要其中一个开关闭合，通风机M被短路，故C错误；
1 2
D．图中开关S、通风机M、开关S 串联。两开关同时闭合，通风机M才可以工作，故D正确。
1 2
故选D。
2．（2021·江苏中考真题）如图所示是一位同学连接的电路。闭合开关后，下列对各元件状
况的判断正确的是（ ）。
A．灯L 不亮 B．灯L 不亮 C．流表无示数 D．电池也被烧坏
1 2
36

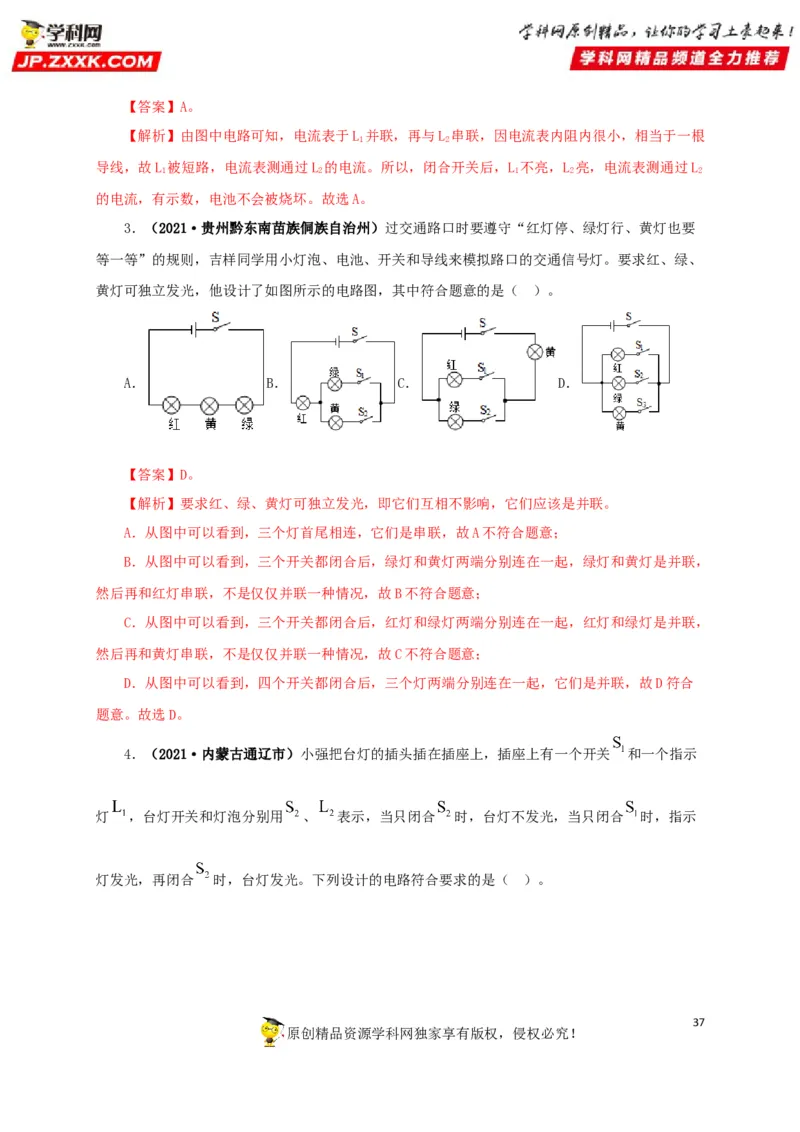

原创精品资源学科网独家享有版权，侵权必究！【答案】A。
【解析】由图中电路可知，电流表于L 并联，再与L 串联，因电流表内阻内很小，相当于一根
1 2
导线，故L 被短路，电流表测通过L 的电流。所以，闭合开关后，L 不亮，L 亮，电流表测通过L
1 2 1 2 2
的电流，有示数，电池不会被烧坏。故选A。
3．（2021·贵州黔东南苗族侗族自治州）过交通路口时要遵守“红灯停、绿灯行、黄灯也要
等一等”的规则，吉样同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯。要求红、绿、
黄灯可独立发光，他设计了如图所示的电路图，其中符合题意的是（ ）。
A． B． C． D．
【答案】D。
【解析】要求红、绿、黄灯可独立发光，即它们互相不影响，它们应该是并联。
A．从图中可以看到，三个灯首尾相连，它们是串联，故A不符合题意；
B．从图中可以看到，三个开关都闭合后，绿灯和黄灯两端分别连在一起，绿灯和黄灯是并联，
然后再和红灯串联，不是仅仅并联一种情况，故B不符合题意；
C．从图中可以看到，三个开关都闭合后，红灯和绿灯两端分别连在一起，红灯和绿灯是并联，
然后再和黄灯串联，不是仅仅并联一种情况，故C不符合题意；
D．从图中可以看到，四个开关都闭合后，三个灯两端分别连在一起，它们是并联，故D符合
题意。故选D。

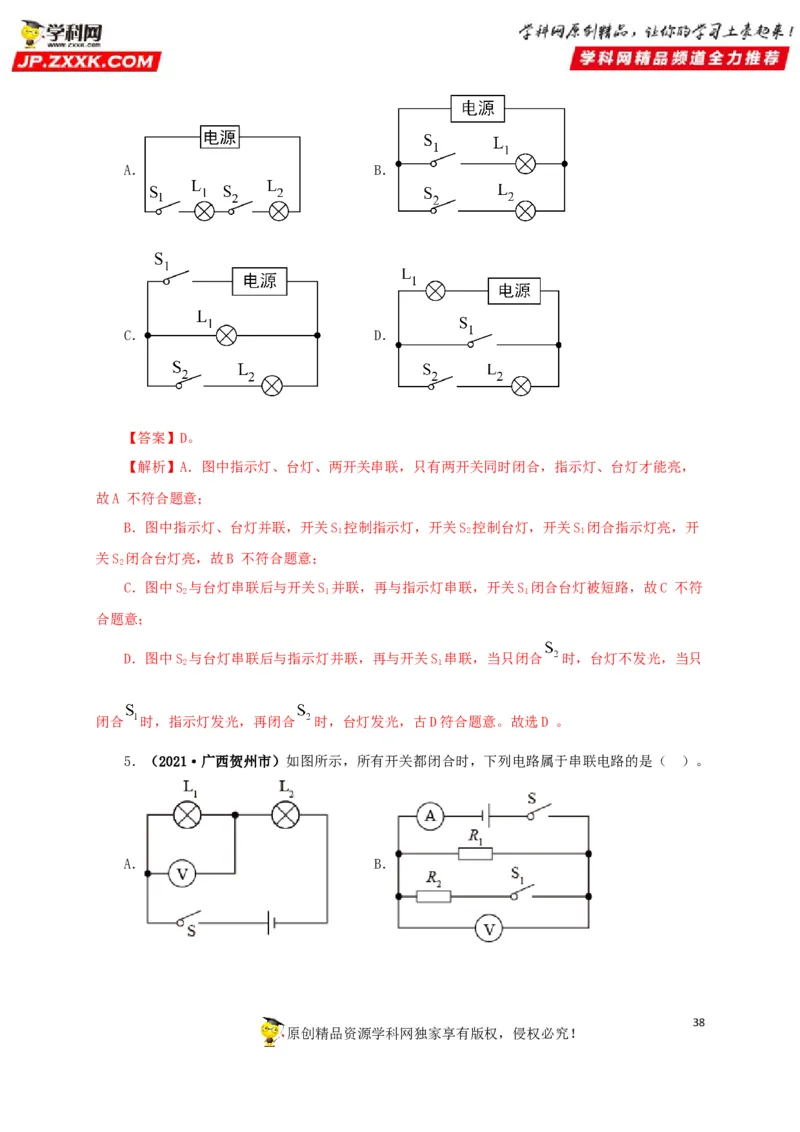

4．（2021·内蒙古通辽市）小强把台灯的插头插在插座上，插座上有一个开关 和一个指示
灯 ，台灯开关和灯泡分别用 、 表示，当只闭合 时，台灯不发光，当只闭合 时，指示
灯发光，再闭合 时，台灯发光。下列设计的电路符合要求的是（ ）。
37
原创精品资源学科网独家享有版权，侵权必究！A． B．
C． D．
【答案】D。
【解析】A．图中指示灯、台灯、两开关串联，只有两开关同时闭合，指示灯、台灯才能亮，
故A 不符合题意；
B．图中指示灯、台灯并联，开关S 控制指示灯，开关S 控制台灯，开关S 闭合指示灯亮，开
1 2 1
关S 闭合台灯亮，故B 不符合题意；
2
C．图中S 与台灯串联后与开关S 并联，再与指示灯串联，开关S 闭合台灯被短路，故C 不符
2 1 1
合题意；
D．图中S 与台灯串联后与指示灯并联，再与开关S 串联，当只闭合 时，台灯不发光，当只
2 1
闭合 时，指示灯发光，再闭合 时，台灯发光，古D符合题意。故选D 。

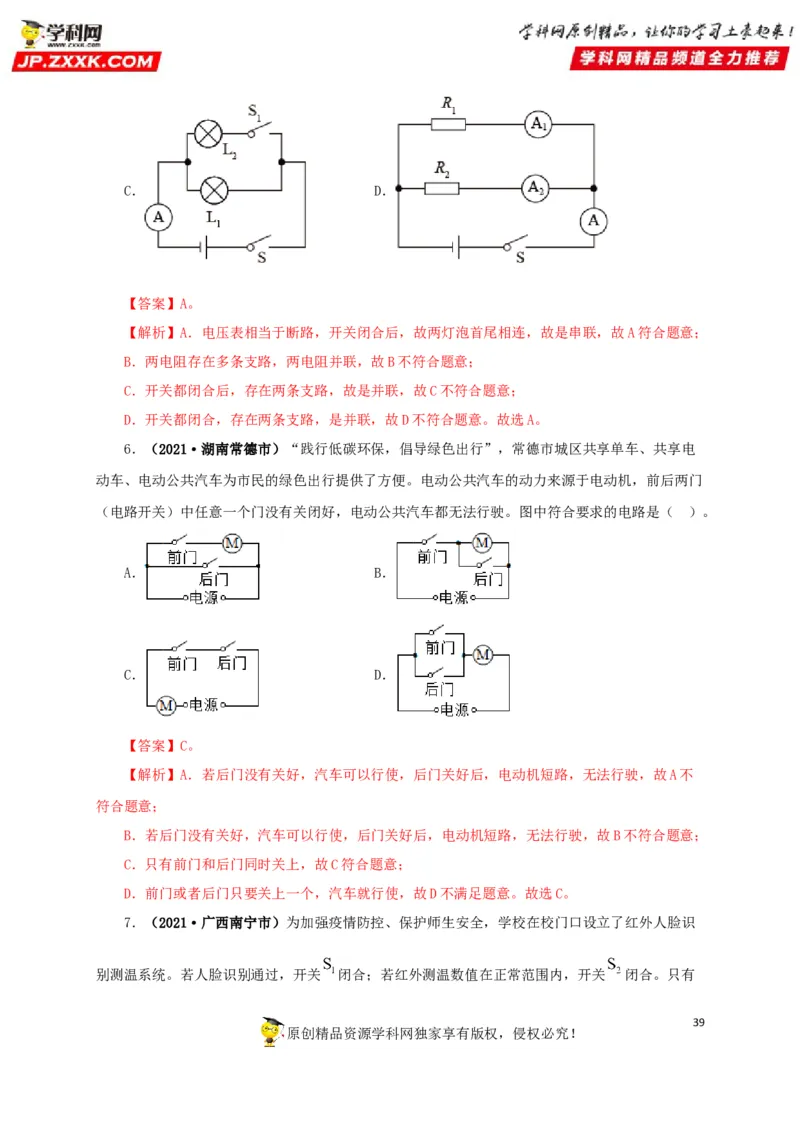

5．（2021·广西贺州市）如图所示，所有开关都闭合时，下列电路属于串联电路的是（ ）。
A． B．
38
原创精品资源学科网独家享有版权，侵权必究！C． D．
【答案】A。
【解析】A．电压表相当于断路，开关闭合后，故两灯泡首尾相连，故是串联，故A符合题意；
B．两电阻存在多条支路，两电阻并联，故B不符合题意；
C．开关都闭合后，存在两条支路，故是并联，故C不符合题意；
D．开关都闭合，存在两条支路，是并联，故D不符合题意。故选A。
6．（2021·湖南常德市）“践行低碳环保，倡导绿色出行”，常德市城区共享单车、共享电
动车、电动公共汽车为市民的绿色出行提供了方便。电动公共汽车的动力来源于电动机，前后两门
（电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。图中符合要求的电路是（ ）。
A． B．
C． D．
【答案】C。
【解析】A．若后门没有关好，汽车可以行使，后门关好后，电动机短路，无法行驶，故A不
符合题意；
B．若后门没有关好，汽车可以行使，后门关好后，电动机短路，无法行驶，故B不符合题意；
C．只有前门和后门同时关上，故C符合题意；
D．前门或者后门只要关上一个，汽车就行使，故D不满足题意。故选C。

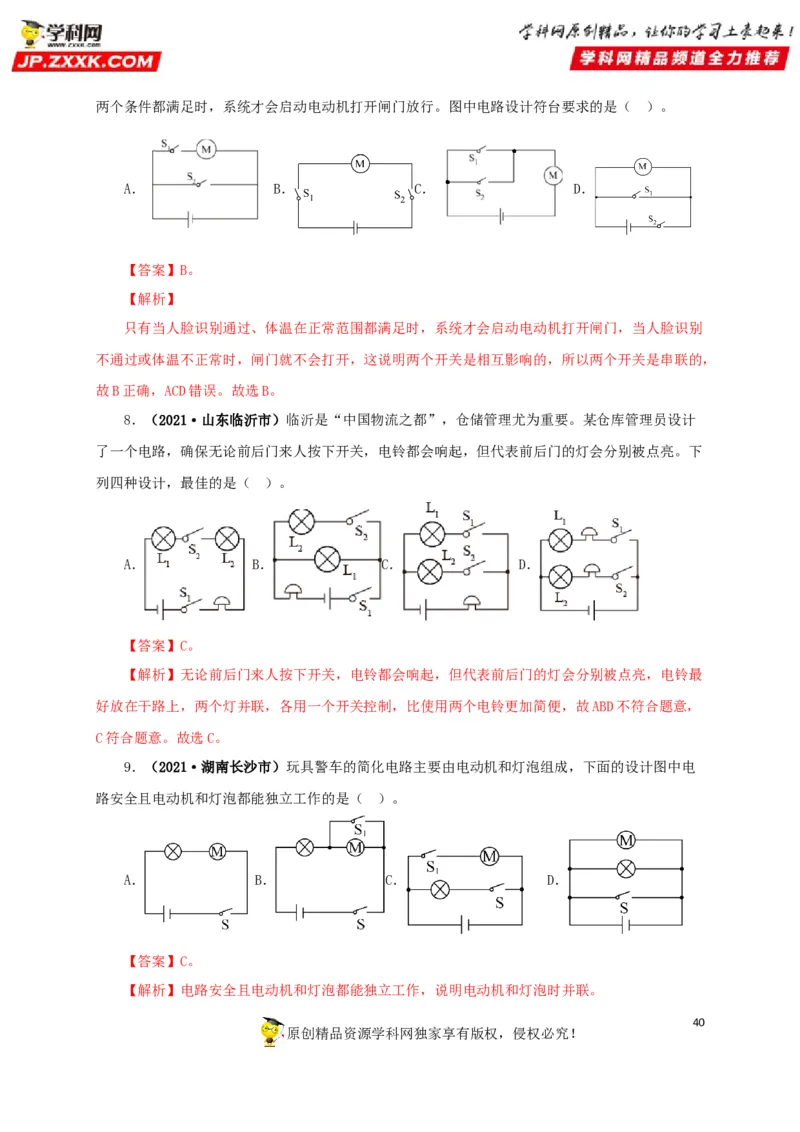

7．（2021·广西南宁市）为加强疫情防控、保护师生安全，学校在校门口设立了红外人脸识
别测温系统。若人脸识别通过，开关 闭合；若红外测温数值在正常范围内，开关 闭合。只有
39
原创精品资源学科网独家享有版权，侵权必究！两个条件都满足时，系统才会启动电动机打开闸门放行。图中电路设计符台要求的是（ ）。
A． B． C． D．
【答案】B。
【解析】
只有当人脸识别通过、体温在正常范围都满足时，系统才会启动电动机打开闸门，当人脸识别
不通过或体温不正常时，闸门就不会打开，这说明两个开关是相互影响的，所以两个开关是串联的，
故B正确，ACD错误。故选B。
8．（2021·山东临沂市）临沂是“中国物流之都”，仓储管理尤为重要。某仓库管理员设计
了一个电路，确保无论前后门来人按下开关，电铃都会响起，但代表前后门的灯会分别被点亮。下
列四种设计，最佳的是（ ）。
A． B． C． D．
【答案】C。
【解析】无论前后门来人按下开关，电铃都会响起，但代表前后门的灯会分别被点亮，电铃最
好放在干路上，两个灯并联，各用一个开关控制，比使用两个电铃更加简便，故ABD不符合题意，
C符合题意。故选C。
9．（2021·湖南长沙市）玩具警车的简化电路主要由电动机和灯泡组成，下面的设计图中电
路安全且电动机和灯泡都能独立工作的是（ ）。
A． B． C． D．
【答案】C。
【解析】电路安全且电动机和灯泡都能独立工作，说明电动机和灯泡时并联。
40
原创精品资源学科网独家享有版权，侵权必究！A．电动机和灯泡是串联，故A不符合题意；
B．灯泡不能独立工作，故B不符合题意；
C．电动机和灯泡时并联，且安全，故C符合题意；
D．电动机和灯泡时并联，但是开关S闭合后，电路短路，故D不符合题意。故选C。

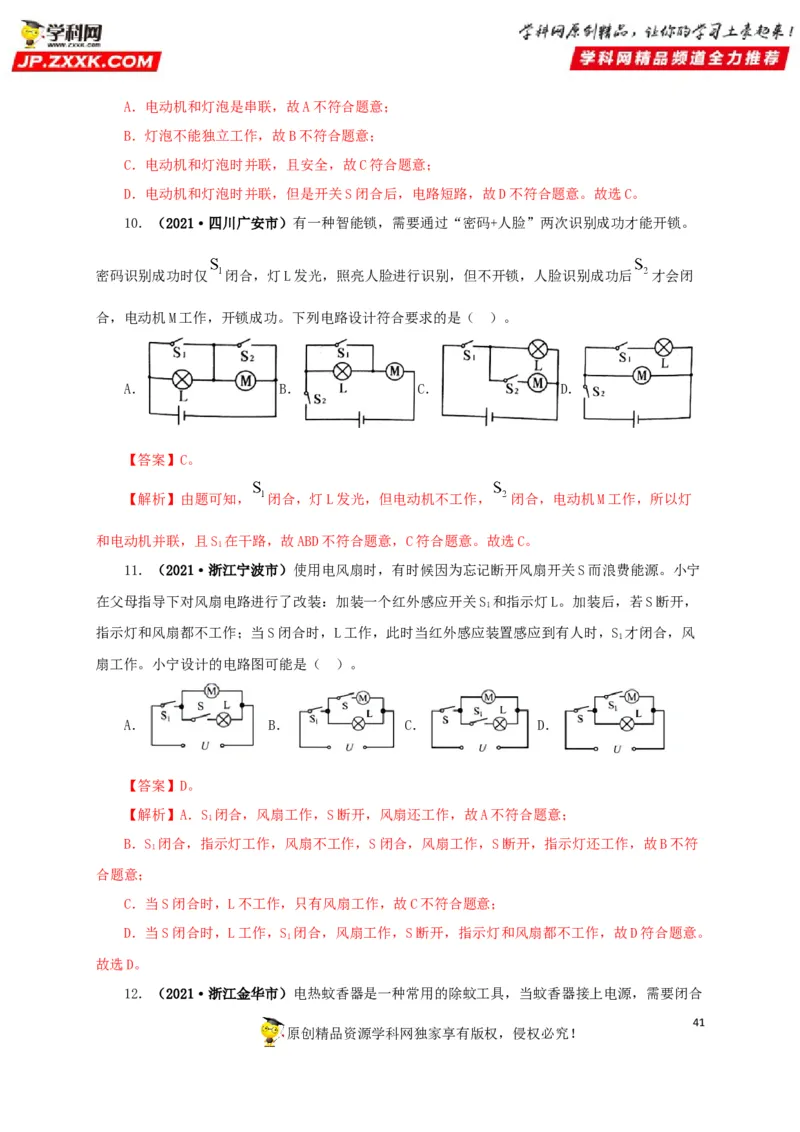

10．（2021·四川广安市）有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。
密码识别成功时仅 闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后 才会闭
合，电动机M工作，开锁成功。下列电路设计符合要求的是（ ）。
A． B． C． D．
【答案】C。
【解析】由题可知， 闭合，灯L发光，但电动机不工作， 闭合，电动机M工作，所以灯
和电动机并联，且S 在干路，故ABD不符合题意，C符合题意。故选C。
1
11．（2021·浙江宁波市）使用电风扇时，有时候因为忘记断开风扇开关S而浪费能源。小宁
在父母指导下对风扇电路进行了改装：加装一个红外感应开关S 和指示灯L。加装后，若S断开，
1
指示灯和风扇都不工作；当S闭合时，L工作，此时当红外感应装置感应到有人时，S 才闭合，风
1
扇工作。小宁设计的电路图可能是（ ）。
A． B． C． D．
【答案】D。
【解析】A．S 闭合，风扇工作，S断开，风扇还工作，故A不符合题意；
1
B．S 闭合，指示灯工作，风扇不工作，S闭合，风扇工作，S断开，指示灯还工作，故B不符
1
合题意；
C．当S闭合时，L不工作，只有风扇工作，故C不符合题意；
D．当S闭合时，L工作，S 闭合，风扇工作，S断开，指示灯和风扇都不工作，故D符合题意。
1
故选D。

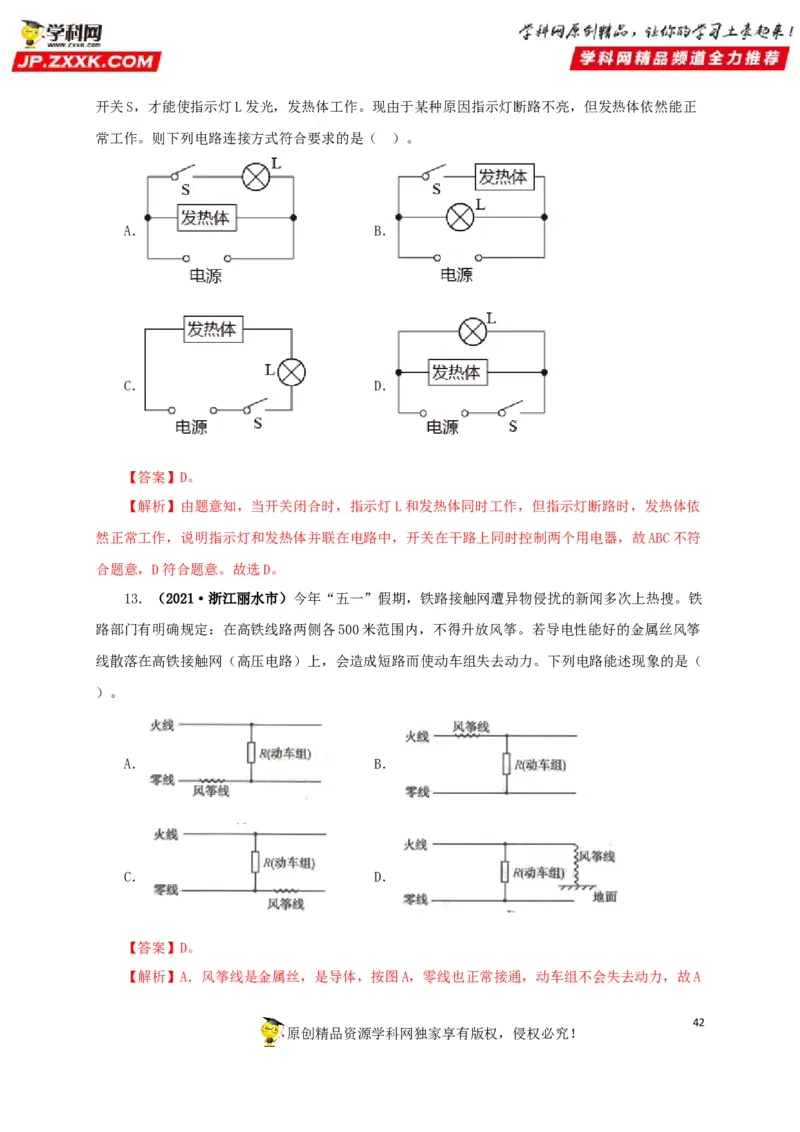

12．（2021·浙江金华市）电热蚊香器是一种常用的除蚊工具，当蚊香器接上电源，需要闭合
41
原创精品资源学科网独家享有版权，侵权必究！开关S，才能使指示灯L发光，发热体工作。现由于某种原因指示灯断路不亮，但发热体依然能正
常工作。则下列电路连接方式符合要求的是（ ）。
A． B．
C． D．
【答案】D。
【解析】由题意知，当开关闭合时，指示灯L和发热体同时工作，但指示灯断路时，发热体依
然正常工作，说明指示灯和发热体并联在电路中，开关在干路上同时控制两个用电器，故ABC不符
合题意，D符合题意。故选D。
13．（2021·浙江丽水市）今年“五一”假期，铁路接触网遭异物侵扰的新闻多次上热搜。铁
路部门有明确规定：在高铁线路两侧各500米范围内，不得升放风筝。若导电性能好的金属丝风筝
线散落在高铁接触网（高压电路）上，会造成短路而使动车组失去动力。下列电路能述现象的是（
）。
A． B．
C． D．
【答案】D。
【解析】A．风筝线是金属丝，是导体，按图A，零线也正常接通，动车组不会失去动力，故A
42

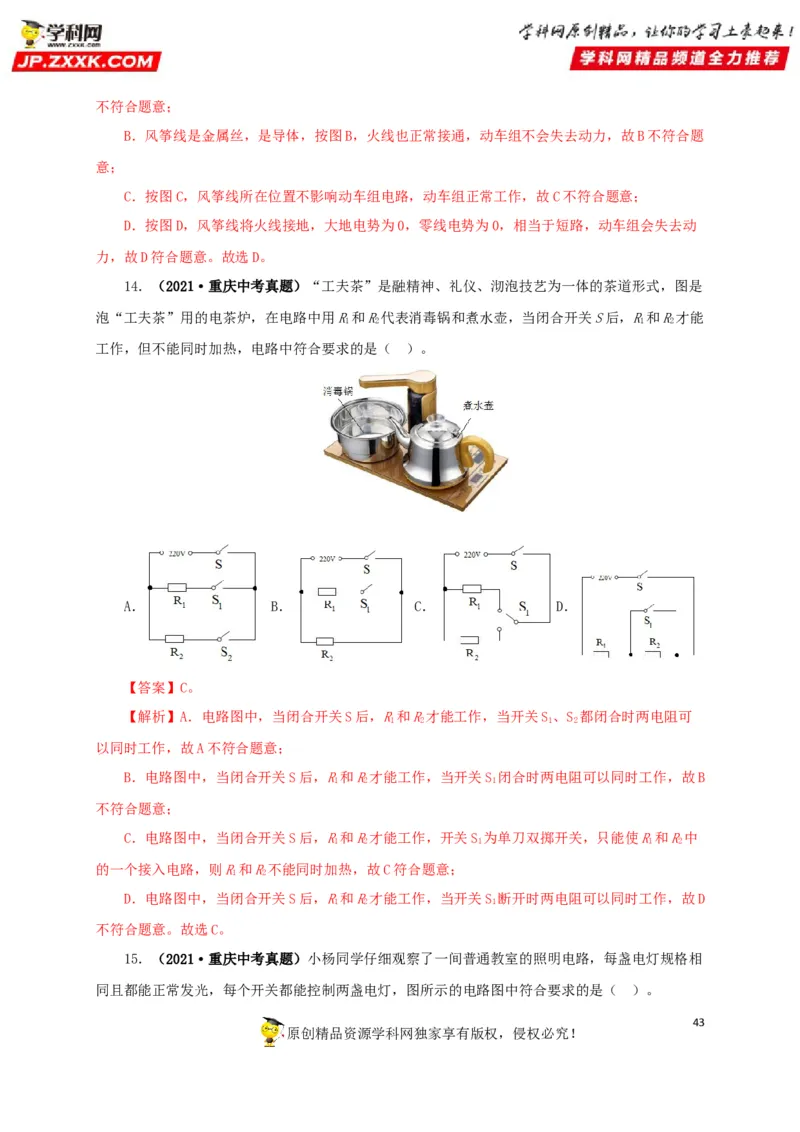

原创精品资源学科网独家享有版权，侵权必究！不符合题意；
B．风筝线是金属丝，是导体，按图B，火线也正常接通，动车组不会失去动力，故B不符合题
意；
C．按图C，风筝线所在位置不影响动车组电路，动车组正常工作，故C不符合题意；
D．按图D，风筝线将火线接地，大地电势为0，零线电势为0，相当于短路，动车组会失去动
力，故D符合题意。故选D。
14．（2021·重庆中考真题）“工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式，图是
泡“工夫茶”用的电茶炉，在电路中用R和R代表消毒锅和煮水壶，当闭合开关S后，R和R才能
1 2 1 2
工作，但不能同时加热，电路中符合要求的是（ ）。
A． B． C． D．
【答案】C。
【解析】A．电路图中，当闭合开关S后，R和R才能工作，当开关S、S 都闭合时两电阻可
1 2 1 2
以同时工作，故A不符合题意；
B．电路图中，当闭合开关S后，R和R才能工作，当开关S 闭合时两电阻可以同时工作，故B
1 2 1
不符合题意；
C．电路图中，当闭合开关S后，R和R才能工作，开关S 为单刀双掷开关，只能使R和R中
1 2 1 1 2
的一个接入电路，则R和R不能同时加热，故C符合题意；
1 2
D．电路图中，当闭合开关S后，R和R才能工作，当开关S 断开时两电阻可以同时工作，故D
1 2 1
不符合题意。故选C。
15．（2021·重庆中考真题）小杨同学仔细观察了一间普通教室的照明电路，每盏电灯规格相
同且都能正常发光，每个开关都能控制两盏电灯，图所示的电路图中符合要求的是（ ）。
43

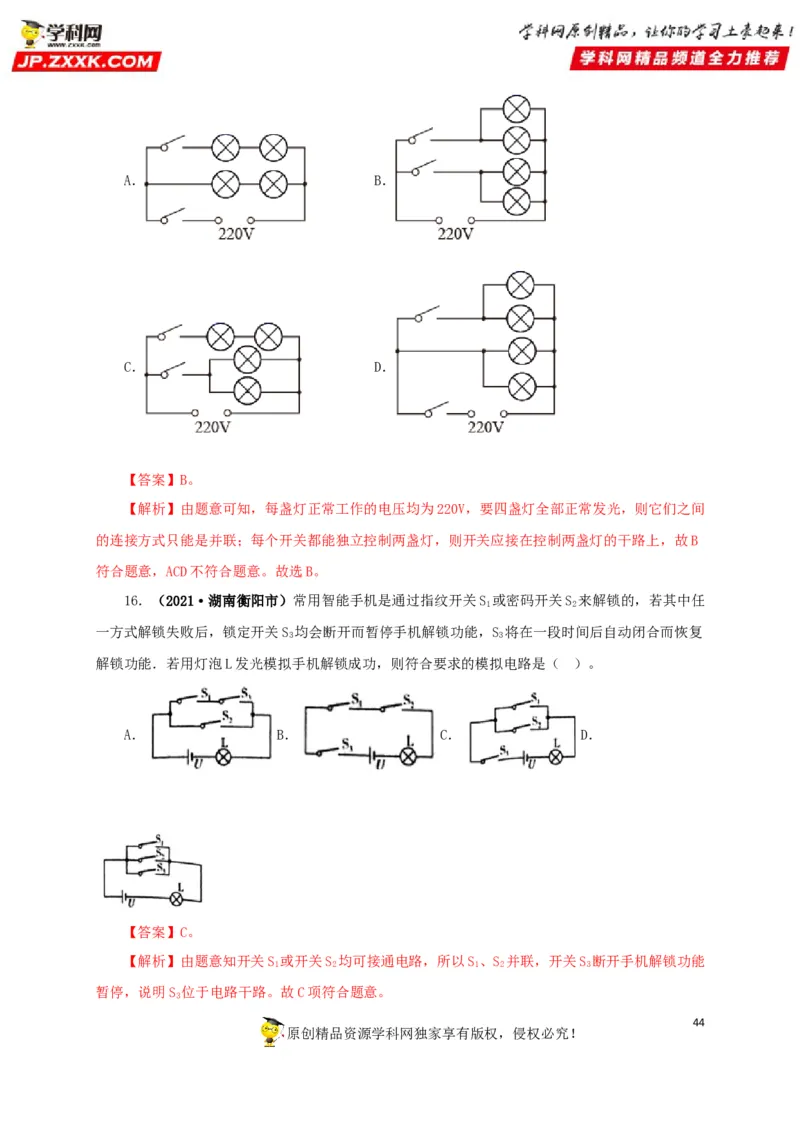

原创精品资源学科网独家享有版权，侵权必究！A． B．
C． D．
【答案】B。
【解析】由题意可知，每盏灯正常工作的电压均为220V，要四盏灯全部正常发光，则它们之间
的连接方式只能是并联；每个开关都能独立控制两盏灯，则开关应接在控制两盏灯的干路上，故B
符合题意，ACD不符合题意。故选B。
16．（2021·湖南衡阳市）常用智能手机是通过指纹开关S 或密码开关S 来解锁的，若其中任
1 2
一方式解锁失败后，锁定开关S 均会断开而暂停手机解锁功能，S 将在一段时间后自动闭合而恢复
3 3
解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（ ）。
A． B． C． D．
【答案】C。
【解析】由题意知开关S 或开关S 均可接通电路，所以S、S 并联，开关S 断开手机解锁功能
1 2 1 2 3
暂停，说明S 位于电路干路。故C项符合题意。
3
44

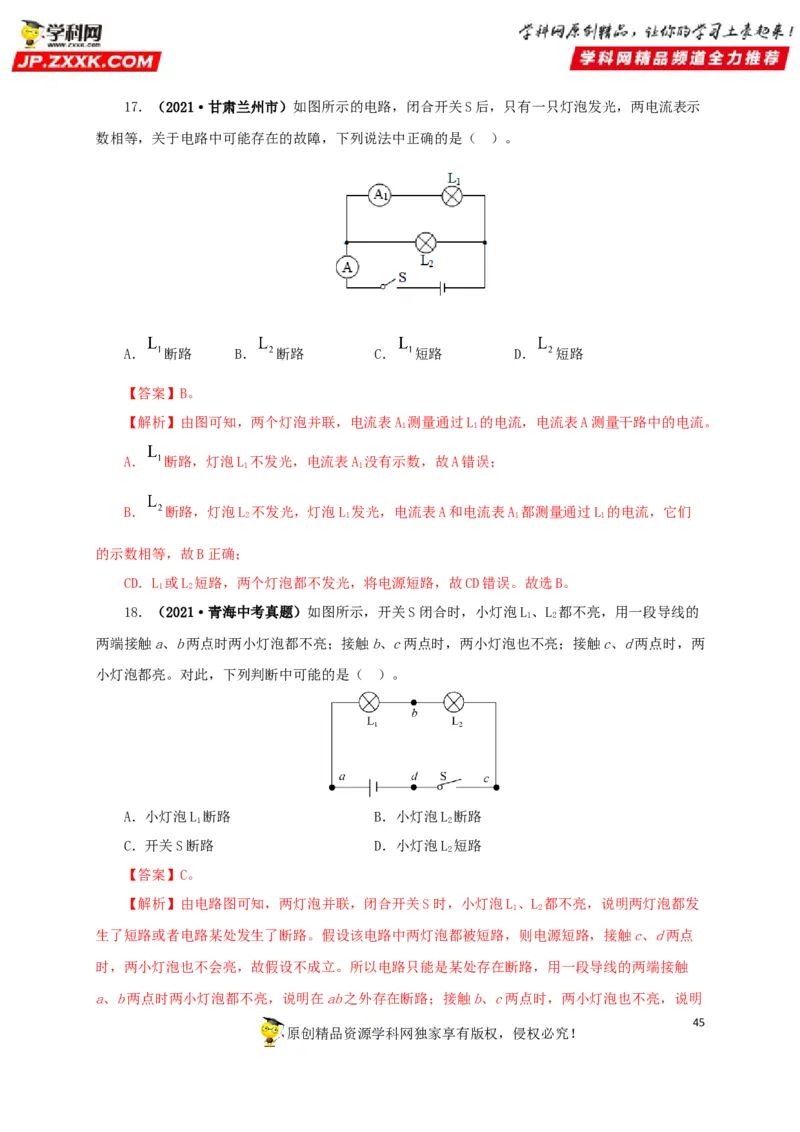

原创精品资源学科网独家享有版权，侵权必究！17．（2021·甘肃兰州市）如图所示的电路，闭合开关S后，只有一只灯泡发光，两电流表示
数相等，关于电路中可能存在的故障，下列说法中正确的是（ ）。
A． 断路 B． 断路 C． 短路 D． 短路
【答案】B。
【解析】由图可知，两个灯泡并联，电流表A 测量通过L 的电流，电流表A测量干路中的电流。
1 1
A． 断路，灯泡L 不发光，电流表A 没有示数，故A错误；
1 1
B． 断路，灯泡L 不发光，灯泡L 发光，电流表A和电流表A 都测量通过L 的电流，它们
2 1 1 1
的示数相等，故B正确；
CD．L 或L 短路，两个灯泡都不发光，将电源短路，故CD错误。故选B。
1 2
18．（2021·青海中考真题）如图所示，开关S闭合时，小灯泡L、L 都不亮，用一段导线的
1 2
两端接触a、b两点时两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两
小灯泡都亮。对此，下列判断中可能的是（ ）。
A．小灯泡L 断路 B．小灯泡L 断路
1 2
C．开关S断路 D．小灯泡L 短路
2
【答案】C。
【解析】由电路图可知，两灯泡并联，闭合开关S时，小灯泡L、L 都不亮，说明两灯泡都发
1 2
生了短路或者电路某处发生了断路。假设该电路中两灯泡都被短路，则电源短路，接触c、d两点
时，两小灯泡也不会亮，故假设不成立。所以电路只能是某处存在断路，用一段导线的两端接触
a、b两点时两小灯泡都不亮，说明在ab之外存在断路；接触b、c两点时，两小灯泡也不亮，说明
45

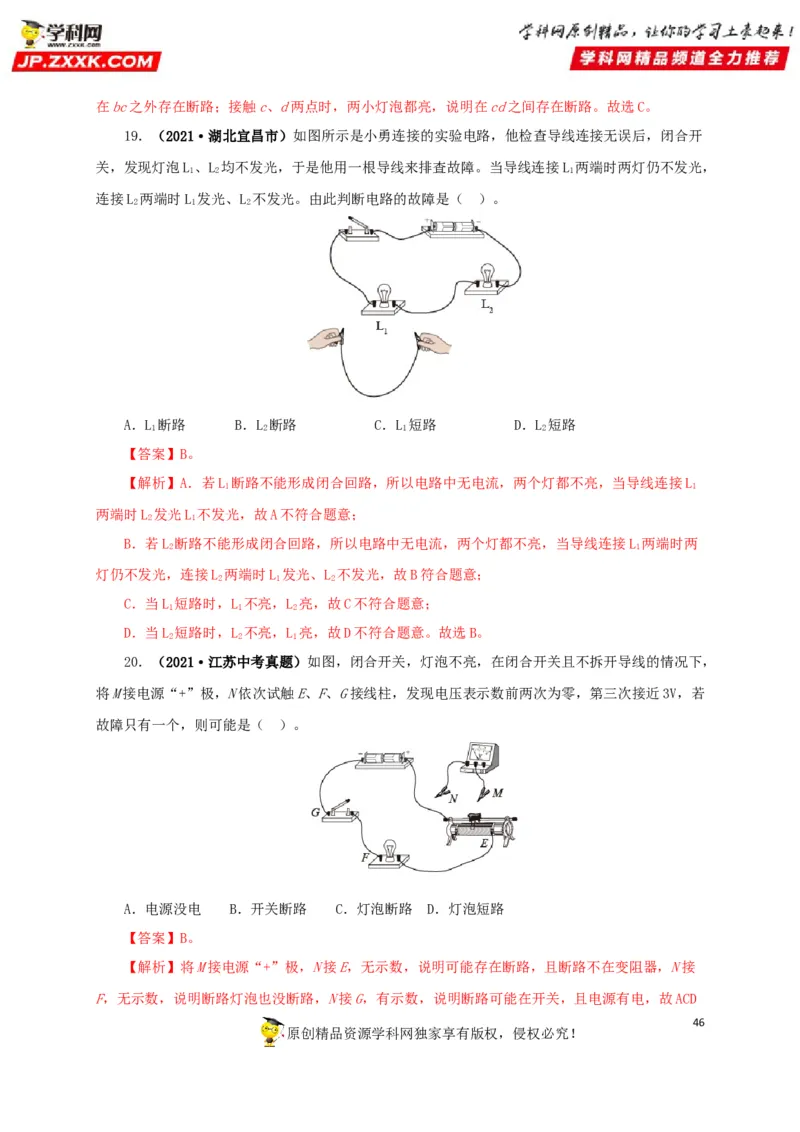

原创精品资源学科网独家享有版权，侵权必究！在bc之外存在断路；接触c、d两点时，两小灯泡都亮，说明在cd之间存在断路。故选C。
19．（2021·湖北宜昌市）如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开
关，发现灯泡L、L 均不发光，于是他用一根导线来排査故障。当导线连接L 两端时两灯仍不发光，
1 2 1
连接L 两端时L 发光、L 不发光。由此判断电路的故障是（ ）。
2 1 2
A．L 断路 B．L 断路 C．L 短路 D．L 短路
1 2 1 2
【答案】B。
【解析】A．若L 断路不能形成闭合回路，所以电路中无电流，两个灯都不亮，当导线连接L
1 1
两端时L 发光L 不发光，故A不符合题意；
2 1
B．若L 断路不能形成闭合回路，所以电路中无电流，两个灯都不亮，当导线连接L 两端时两
2 1
灯仍不发光，连接L 两端时L 发光、L 不发光，故B符合题意；
2 1 2
C．当L 短路时，L 不亮，L 亮，故C不符合题意；
1 1 2
D．当L 短路时，L 不亮，L 亮，故D不符合题意。故选B。
2 2 1
20．（2021·江苏中考真题）如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，
将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若
故障只有一个，则可能是（ ）。
A．电源没电 B．开关断路 C．灯泡断路 D．灯泡短路
【答案】B。
【解析】将M接电源“+”极，N接E，无示数，说明可能存在断路，且断路不在变阻器，N接
F，无示数，说明断路灯泡也没断路，N接G，有示数，说明断路可能在开关，且电源有电，故ACD
46
原创精品资源学科网独家享有版权，侵权必究！不符合题意，B符合题意。故选B。

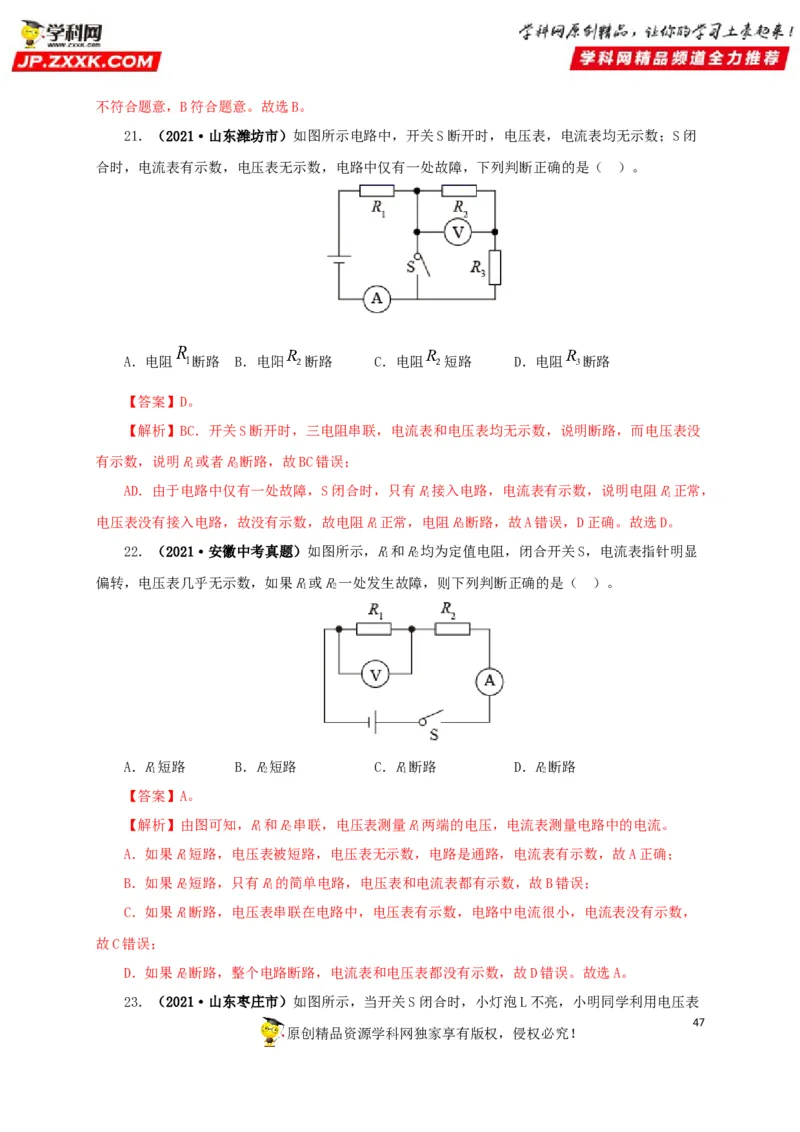

21．（2021·山东潍坊市）如图所示电路中，开关S断开时，电压表，电流表均无示数；S闭
合时，电流表有示数，电压表无示数，电路中仅有一处故障，下列判断正确的是（ ）。
A．电阻 断路 B．电阳 断路 C．电阻 短路 D．电阻 断路
【答案】D。
【解析】BC．开关S断开时，三电阻串联，电流表和电压表均无示数，说明断路，而电压表没
有示数，说明R或者R断路，故BC错误；
1 3
AD．由于电路中仅有一处故障，S闭合时，只有R接入电路，电流表有示数，说明电阻R正常，
1 1
电压表没有接入电路，故没有示数，故电阻R正常，电阻R断路，故A错误，D正确。故选D。
1 3
22．（2021·安徽中考真题）如图所示，R和R均为定值电阻，闭合开关S，电流表指针明显
1 2
偏转，电压表几乎无示数，如果R或R一处发生故障，则下列判断正确的是（ ）。
1 2
A．R短路 B．R短路 C．R断路 D．R断路
1 2 1 2
【答案】A。
【解析】由图可知，R和R串联，电压表测量R两端的电压，电流表测量电路中的电流。
1 2 1
A．如果R短路，电压表被短路，电压表无示数，电路是通路，电流表有示数，故A正确；
1
B．如果R短路，只有R的简单电路，电压表和电流表都有示数，故B错误；
2 1
C．如果R断路，电压表串联在电路中，电压表有示数，电路中电流很小，电流表没有示数，
1
故C错误；
D．如果R断路，整个电路断路，电流表和电压表都没有示数，故D错误。故选A。
2

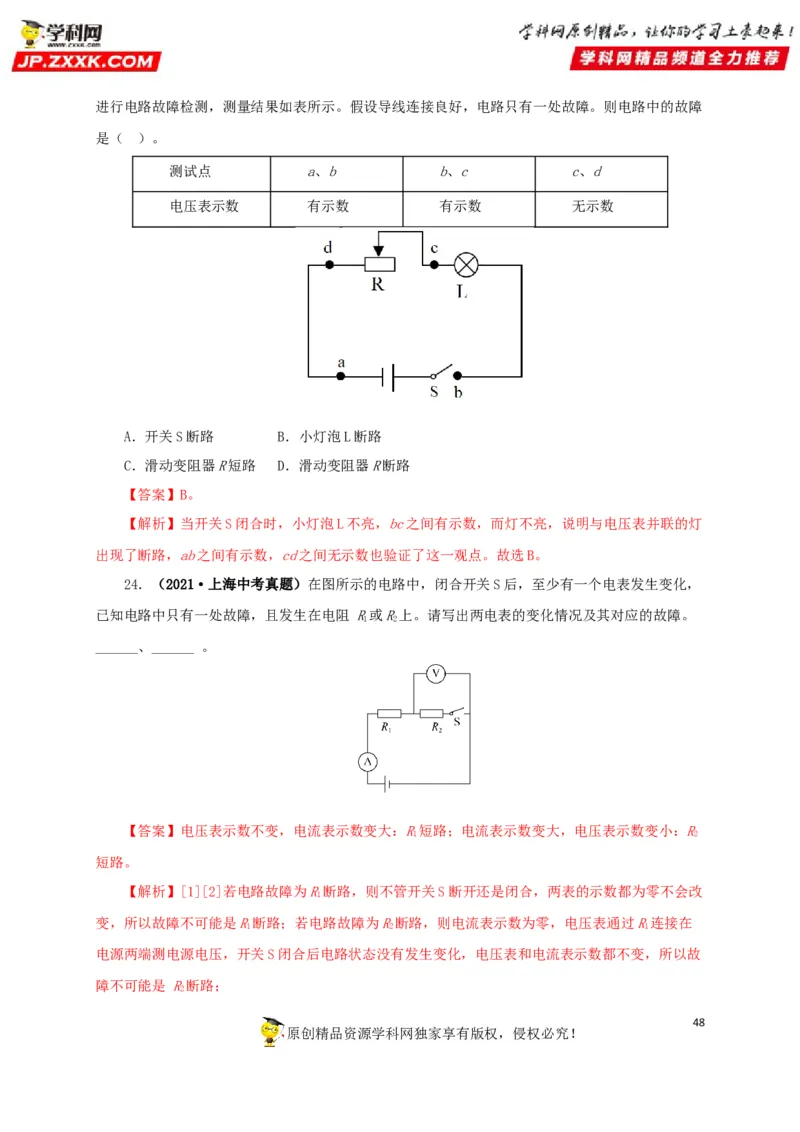

23．（2021·山东枣庄市）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表
47
原创精品资源学科网独家享有版权，侵权必究！进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障
是（ ）。
测试点 a、b b、c c、d
电压表示数 有示数 有示数 无示数
A．开关S断路 B．小灯泡L断路
C．滑动变阻器R短路 D．滑动变阻器R断路
【答案】B。
【解析】当开关S闭合时，小灯泡L不亮，bc之间有示数，而灯不亮，说明与电压表并联的灯
出现了断路，ab之间有示数，cd之间无示数也验证了这一观点。故选B。
24．（2021·上海中考真题）在图所示的电路中，闭合开关S后，至少有一个电表发生变化，
已知电路中只有一处故障，且发生在电阻 R或R上。请写出两电表的变化情况及其对应的故障。
1 2
______、______ 。
【答案】电压表示数不变，电流表示数变大：R短路；电流表示数变大，电压表示数变小：R
1 2
短路。
【解析】[1][2]若电路故障为R断路，则不管开关S断开还是闭合，两表的示数都为零不会改
1
变，所以故障不可能是R断路；若电路故障为R断路，则电流表示数为零，电压表通过R连接在
1 2 1
电源两端测电源电压，开关S闭合后电路状态没有发生变化，电压表和电流表示数都不变，所以故
障不可能是 R断路；
2
48

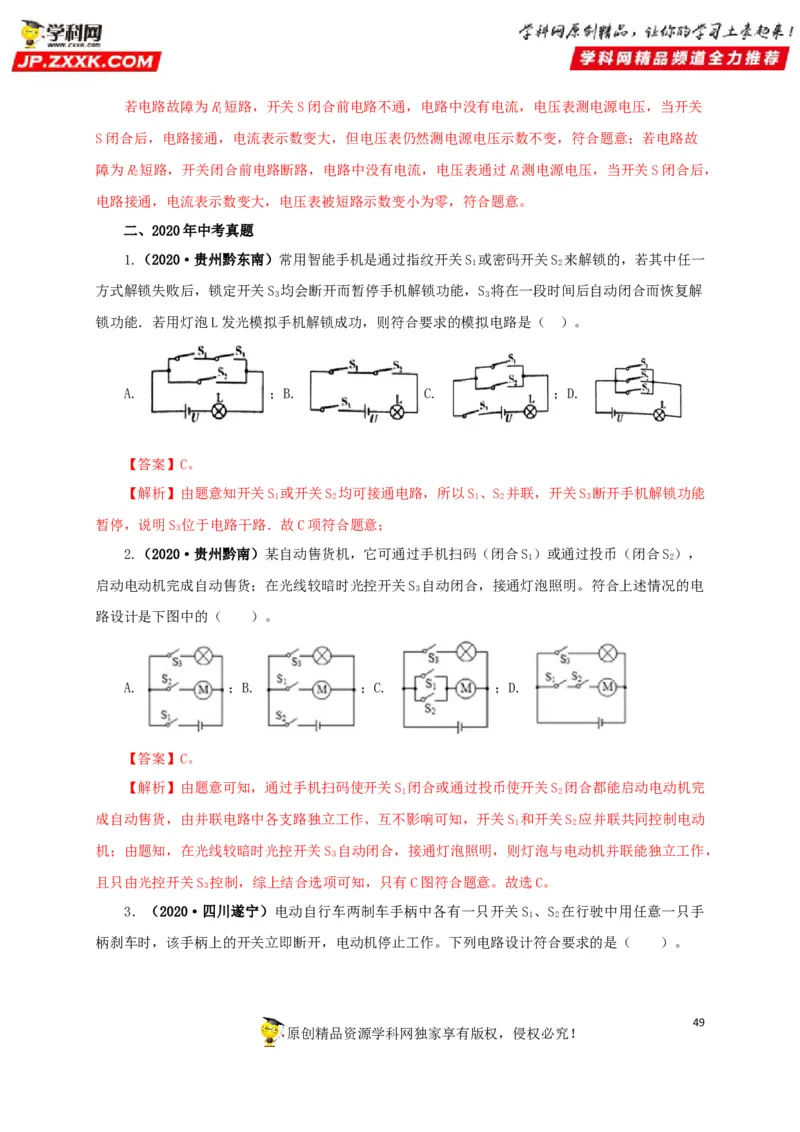

原创精品资源学科网独家享有版权，侵权必究！若电路故障为R短路，开关S闭合前电路不通，电路中没有电流，电压表测电源电压，当开关
1
S闭合后，电路接通，电流表示数变大，但电压表仍然测电源电压示数不变，符合题意；若电路故
障为R短路，开关闭合前电路断路，电路中没有电流，电压表通过R测电源电压，当开关S闭合后，
2 1
电路接通，电流表示数变大，电压表被短路示数变小为零，符合题意。
二、2020年中考真题
1.（2020·贵州黔东南）常用智能手机是通过指纹开关S 或密码开关S 来解锁的，若其中任一
1 2
方式解锁失败后，锁定开关S 均会断开而暂停手机解锁功能，S 将在一段时间后自动闭合而恢复解
3 3
锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（ ）。
A. ；B. C. ；D.
【答案】C。
【解析】由题意知开关S 或开关S 均可接通电路，所以S、S 并联，开关S 断开手机解锁功能
1 2 1 2 3
暂停，说明S 位于电路干路．故C项符合题意；
3
2.（2020·贵州黔南）某自动售货机，它可通过手机扫码（闭合S）或通过投币（闭合S），
1 2
启动电动机完成自动售货；在光线较暗时光控开关S 自动闭合，接通灯泡照明。符合上述情况的电
3
路设计是下图中的（ ）。
A. ；B. ；C. ；D.
【答案】C。
【解析】由题意可知，通过手机扫码使开关S 闭合或通过投币使开关S 闭合都能启动电动机完
1 2
成自动售货，由并联电路中各支路独立工作、互不影响可知，开关S 和开关S 应并联共同控制电动
1 2
机；由题知，在光线较暗时光控开关S 自动闭合，接通灯泡照明，则灯泡与电动机并联能独立工作，
3
且只由光控开关S 控制，综上结合选项可知，只有C图符合题意。故选C。
3

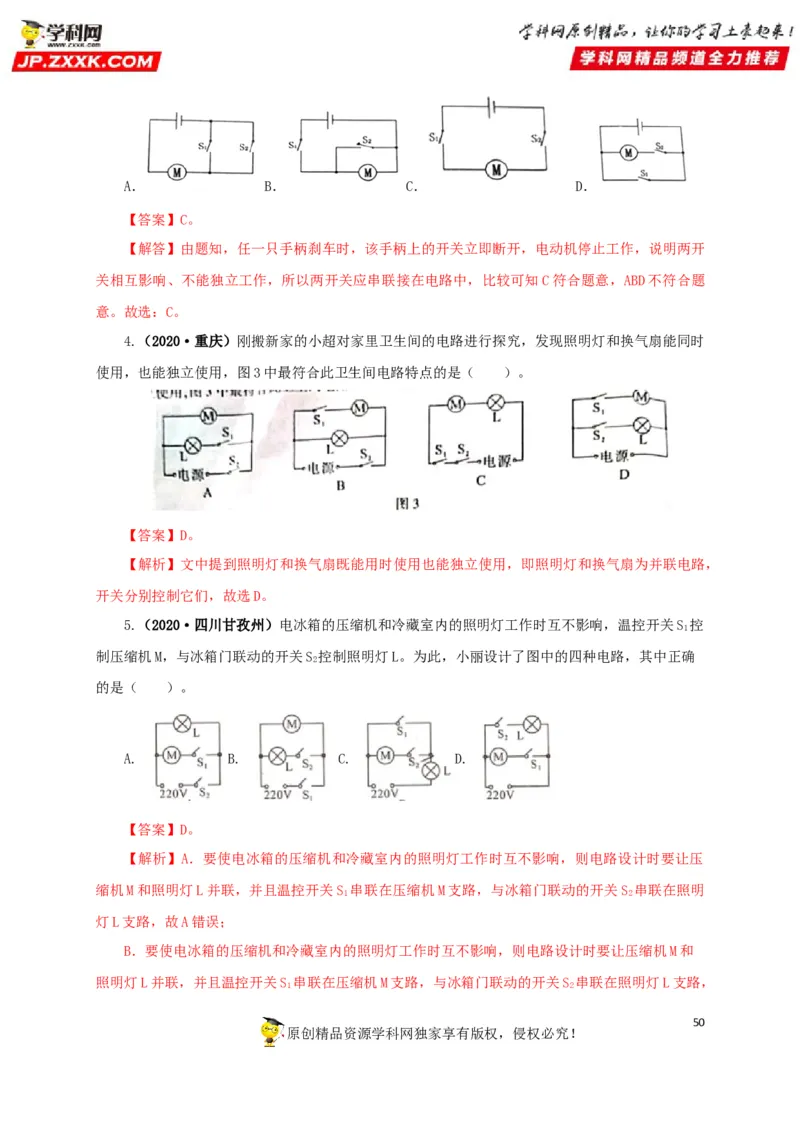

3．（2020·四川遂宁）电动自行车两制车手柄中各有一只开关S 、S 在行驶中用任意一只手
1 2
柄刹车时，该手柄上的开关立即断开，电动机停止工作。下列电路设计符合要求的是（ ）。
49
原创精品资源学科网独家享有版权，侵权必究！A． B． C． D．
【答案】C。
【解答】由题知，任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，说明两开
关相互影响、不能独立工作，所以两开关应串联接在电路中，比较可知C符合题意，ABD不符合题
意。故选：C。
4.（2020·重庆）刚搬新家的小超对家里卫生间的电路进行探究，发现照明灯和换气扇能同时
使用，也能独立使用，图3中最符合此卫生间电路特点的是（ ）。
【答案】D。
【解析】文中提到照明灯和换气扇既能用时使用也能独立使用，即照明灯和换气扇为并联电路，
开关分别控制它们，故选D。
5.（2020·四川甘孜州）电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关S 控
1
制压缩机M，与冰箱门联动的开关S 控制照明灯L。为此，小丽设计了图中的四种电路，其中正确
2
的是（ ）。
A. B. C. D.
【答案】D。
【解析】A．要使电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，则电路设计时要让压
缩机M和照明灯L并联，并且温控开关S 串联在压缩机M支路，与冰箱门联动的开关S 串联在照明
1 2
灯L支路，故A错误；
B．要使电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，则电路设计时要让压缩机M和
照明灯L并联，并且温控开关S 串联在压缩机M支路，与冰箱门联动的开关S 串联在照明灯L支路，
1 2
50

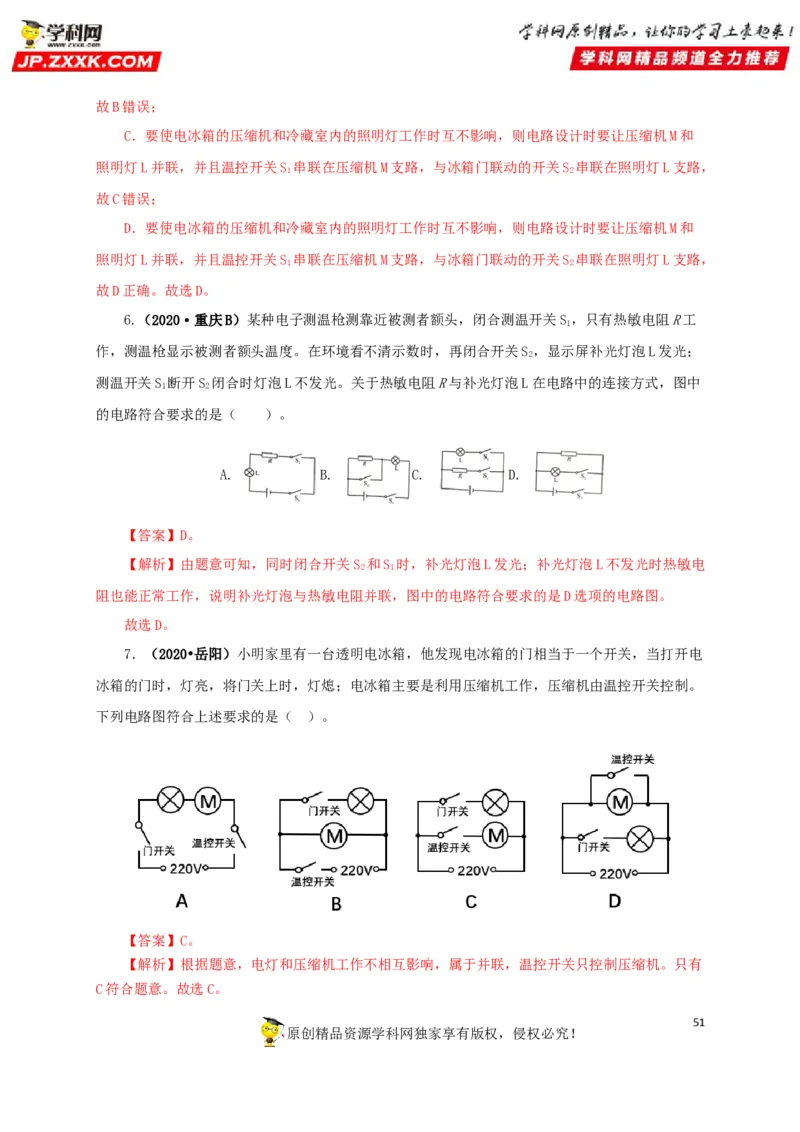

原创精品资源学科网独家享有版权，侵权必究！故B错误；
C．要使电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，则电路设计时要让压缩机M和
照明灯L并联，并且温控开关S 串联在压缩机M支路，与冰箱门联动的开关S 串联在照明灯L支路，
1 2
故C错误；
D．要使电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，则电路设计时要让压缩机M和
照明灯L并联，并且温控开关S 串联在压缩机M支路，与冰箱门联动的开关S 串联在照明灯L支路，
1 2
故D正确。故选D。
6.（2020·重庆B）某种电子测温枪测靠近被测者额头，闭合测温开关S，只有热敏电阻R工
1
作，测温枪显示被测者额头温度。在环境看不清示数时，再闭合开关S，显示屏补光灯泡L发光；
2
测温开关S 断开S 闭合时灯泡L不发光。关于热敏电阻R与补光灯泡L在电路中的连接方式，图中
1 2
的电路符合要求的是（ ）。
A. B. C. D.
【答案】D。
【解析】由题意可知，同时闭合开关S 和S 时，补光灯泡L发光；补光灯泡L不发光时热敏电
2 1
阻也能正常工作，说明补光灯泡与热敏电阻并联，图中的电路符合要求的是D选项的电路图。
故选D。
7．（2020•岳阳）小明家里有一台透明电冰箱，他发现电冰箱的门相当于一个开关，当打开电
冰箱的门时，灯亮，将门关上时，灯熄；电冰箱主要是利用压缩机工作，压缩机由温控开关控制。
下列电路图符合上述要求的是（ ）。
【答案】C。
【解析】根据题意，电灯和压缩机工作不相互影响，属于并联，温控开关只控制压缩机。只有
C符合题意。故选C。
51

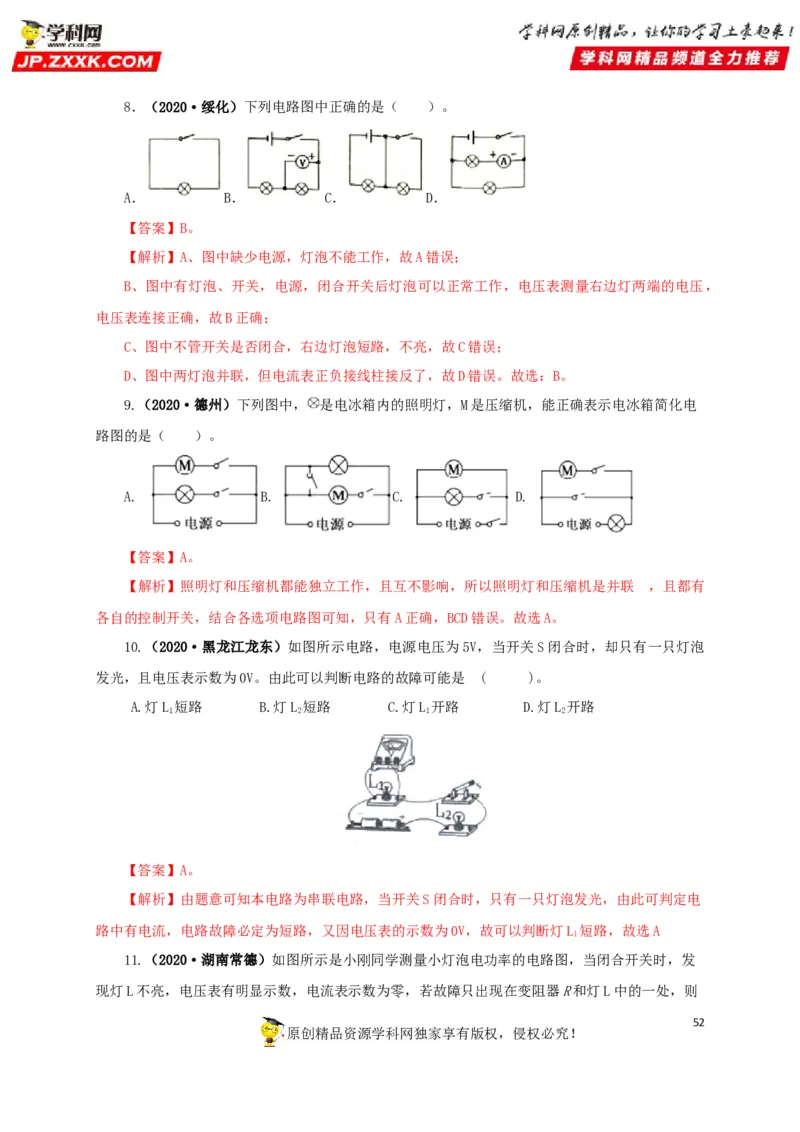

原创精品资源学科网独家享有版权，侵权必究！8．（2020·绥化）下列电路图中正确的是（ ）。
A． B． C． D．
【答案】B。
【解析】A、图中缺少电源，灯泡不能工作，故A错误；
B、图中有灯泡、开关，电源，闭合开关后灯泡可以正常工作，电压表测量右边灯两端的电压，
电压表连接正确，故B正确；
C、图中不管开关是否闭合，右边灯泡短路，不亮，故C错误；
D、图中两灯泡并联，但电流表正负接线柱接反了，故D错误。故选：B。
9.（2020·德州）下列图中， 是电冰箱内的照明灯，M是压缩机，能正确表示电冰箱简化电
路图的是（ ）。
A. B. C. D.
【答案】A。
【解析】照明灯和压缩机都能独立工作，且互不影响，所以照明灯和压缩机是并联 的，且都有
各自的控制开关，结合各选项电路图可知，只有A正确，BCD错误。故选A。
10.（2020·黑龙江龙东）如图所示电路，电源电压为5V，当开关S闭合时，却只有一只灯泡
发光，且电压表示数为0V。由此可以判断电路的故障可能是 ( )。
A.灯L 短路 B.灯L 短路 C.灯L 开路 D.灯L 开路
1 2 1 2
【答案】A。
【解析】由题意可知本电路为串联电路，当开关S闭合时，只有一只灯泡发光，由此可判定电
路中有电流，电路故障必定为短路，又因电压表的示数为0V，故可以判断灯L 短路，故选A
1
11.（2020·湖南常德）如图所示是小刚同学测量小灯泡电功率的电路图，当闭合开关时，发
现灯L不亮，电压表有明显示数，电流表示数为零，若故障只出现在变阻器R和灯L中的一处，则
52

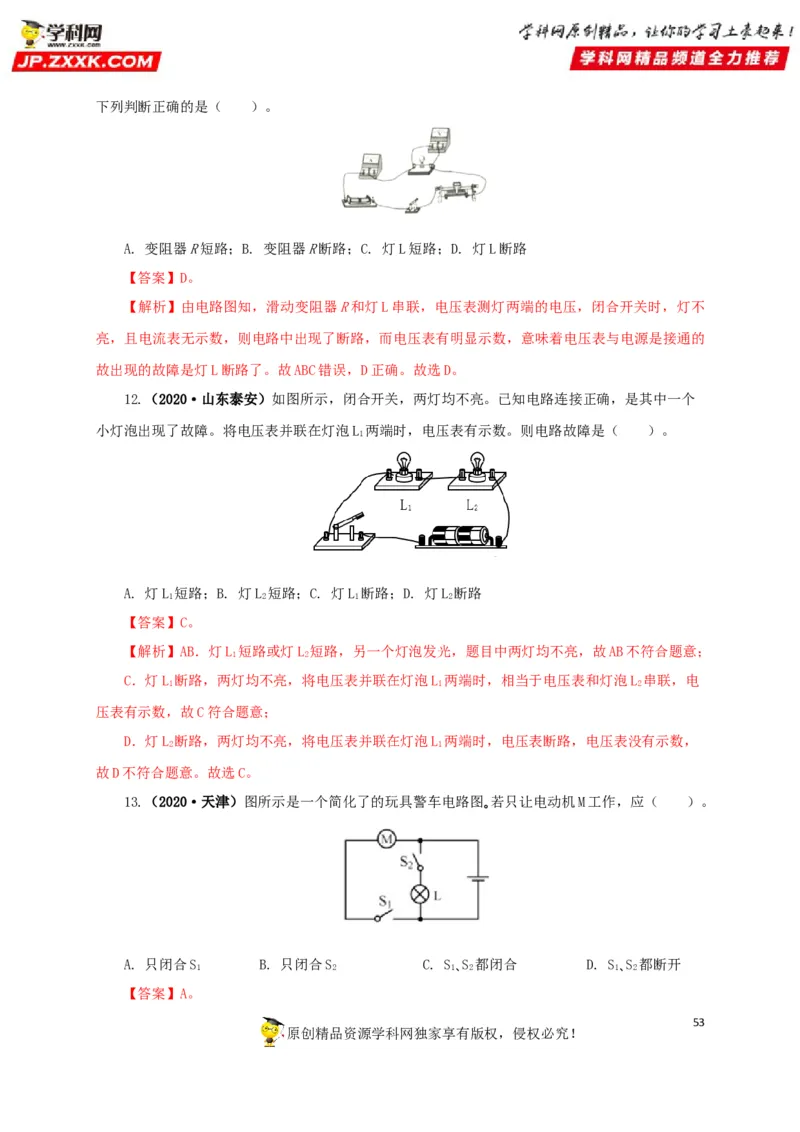

原创精品资源学科网独家享有版权，侵权必究！下列判断正确的是（ ）。
A. 变阻器R短路；B. 变阻器R断路；C. 灯L短路；D. 灯L断路
【答案】D。
【解析】由电路图知，滑动变阻器R和灯L串联，电压表测灯两端的电压，闭合开关时，灯不
亮，且电流表无示数，则电路中出现了断路，而电压表有明显示数，意味着电压表与电源是接通的
故出现的故障是灯L断路了。故ABC错误，D正确。故选D。
12.（2020·山东泰安）如图所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个
小灯泡出现了故障。将电压表并联在灯泡L 两端时，电压表有示数。则电路故障是（ ）。
1
A. 灯L 短路；B. 灯L 短路；C. 灯L 断路；D. 灯L 断路
1 2 1 2
【答案】C。
【解析】AB．灯L 短路或灯L 短路，另一个灯泡发光，题目中两灯均不亮，故AB不符合题意；
1 2
C．灯L 断路，两灯均不亮，将电压表并联在灯泡L 两端时，相当于电压表和灯泡L 串联，电
1 1 2
压表有示数，故C符合题意；
D．灯L 断路，两灯均不亮，将电压表并联在灯泡L 两端时，电压表断路，电压表没有示数，
2 1
故D不符合题意。故选C。
13.（2020·天津）图所示是一个简化了的玩具警车电路图｡若只让电动机M工作，应（ ）。
A. 只闭合S B. 只闭合S C. S､S 都闭合 D. S､S 都断开
1 2 1 2 1 2
【答案】A。
53
原创精品资源学科网独家享有版权，侵权必究！【解析】由电路图知，若只让电动机工作，则需闭合开关 ，断开开关 。故选A。

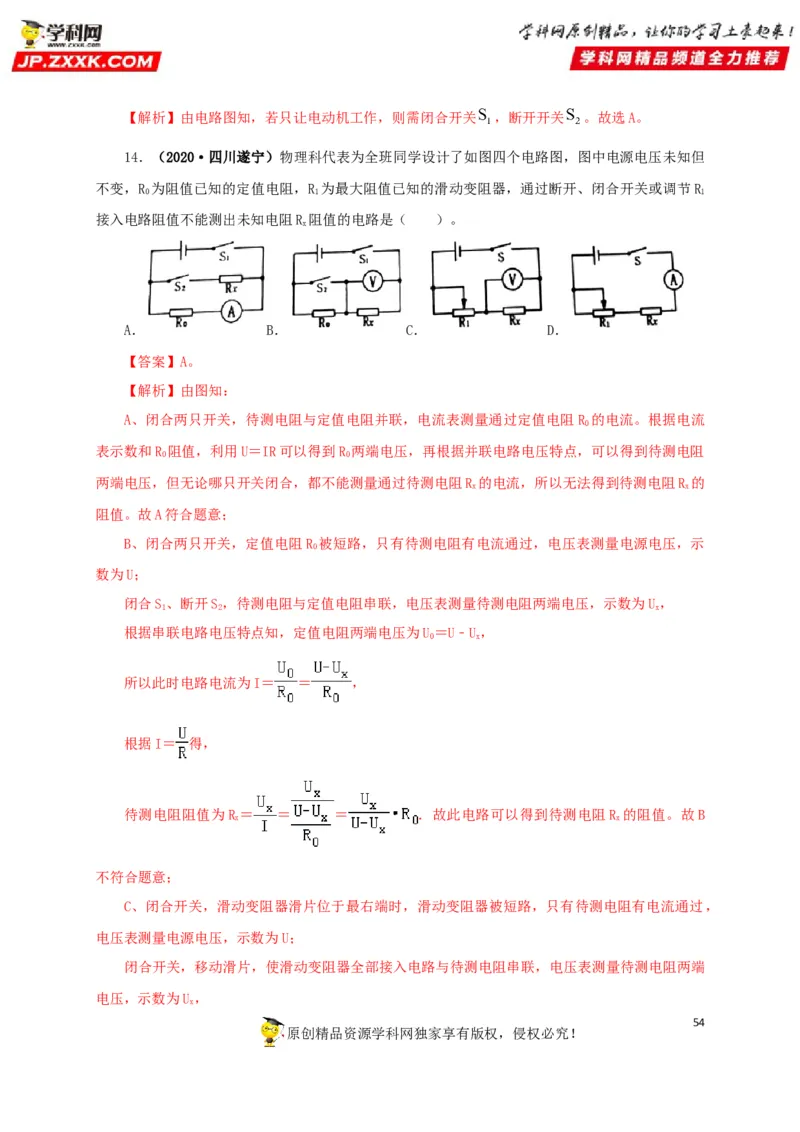

14．（2020·四川遂宁）物理科代表为全班同学设计了如图四个电路图，图中电源电压未知但
不变，R 为阻值已知的定值电阻，R 为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R
0 1 1
接入电路阻值不能测出未知电阻R 阻值的电路是（ ）。
x
A． B． C． D．
【答案】A。
【解析】由图知：
A、闭合两只开关，待测电阻与定值电阻并联，电流表测量通过定值电阻R 的电流。根据电流
0
表示数和R 阻值，利用U＝IR可以得到R 两端电压，再根据并联电路电压特点，可以得到待测电阻
0 0
两端电压，但无论哪只开关闭合，都不能测量通过待测电阻R 的电流，所以无法得到待测电阻R 的
x x
阻值。故A符合题意；
B、闭合两只开关，定值电阻R 被短路，只有待测电阻有电流通过，电压表测量电源电压，示
0
数为U；
闭合S、断开S，待测电阻与定值电阻串联，电压表测量待测电阻两端电压，示数为U，
1 2 x
根据串联电路电压特点知，定值电阻两端电压为U＝U﹣U，
0 x
所以此时电路电流为I＝ ＝ ，
根据I＝ 得，
待测电阻阻值为R ＝ ＝ ＝ ．故此电路可以得到待测电阻R 的阻值。故B
x x
不符合题意；
C、闭合开关，滑动变阻器滑片位于最右端时，滑动变阻器被短路，只有待测电阻有电流通过，
电压表测量电源电压，示数为U；
闭合开关，移动滑片，使滑动变阻器全部接入电路与待测电阻串联，电压表测量待测电阻两端
电压，示数为U，
x
54
原创精品资源学科网独家享有版权，侵权必究！根据串联电路电压特点知，滑动变阻器两端电压为U＝U﹣U，
1 x
所以此时电路电流为I＝ ＝ ，
根据I＝ 得，
待测电阻阻值为R ＝ ＝ ＝ ．故此电路可以得到待测电阻R 的阻值。故C
x x
不符合题意；
D、闭合开关，滑动变阻器滑片位于最右端时，滑动变阻器被短路，只有待测电阻有电流通过，
电流表示数为I，由U＝IR得，电源电压为U＝IR；
x
闭合开关，移动滑片，使滑动变阻器全部接入电路与待测电阻串联，电流表示数为I ，由U＝
串
IR得，电源电压为U＝I （R+R），
串 1 x
根据IR＝I （R+R）得，
x 串 1 x
待测电阻阻值为R ＝ ．故此电路可以得到待测电阻R 的阻值。故D不符合题意。故选：
x x
A。
三、2019年中考真题

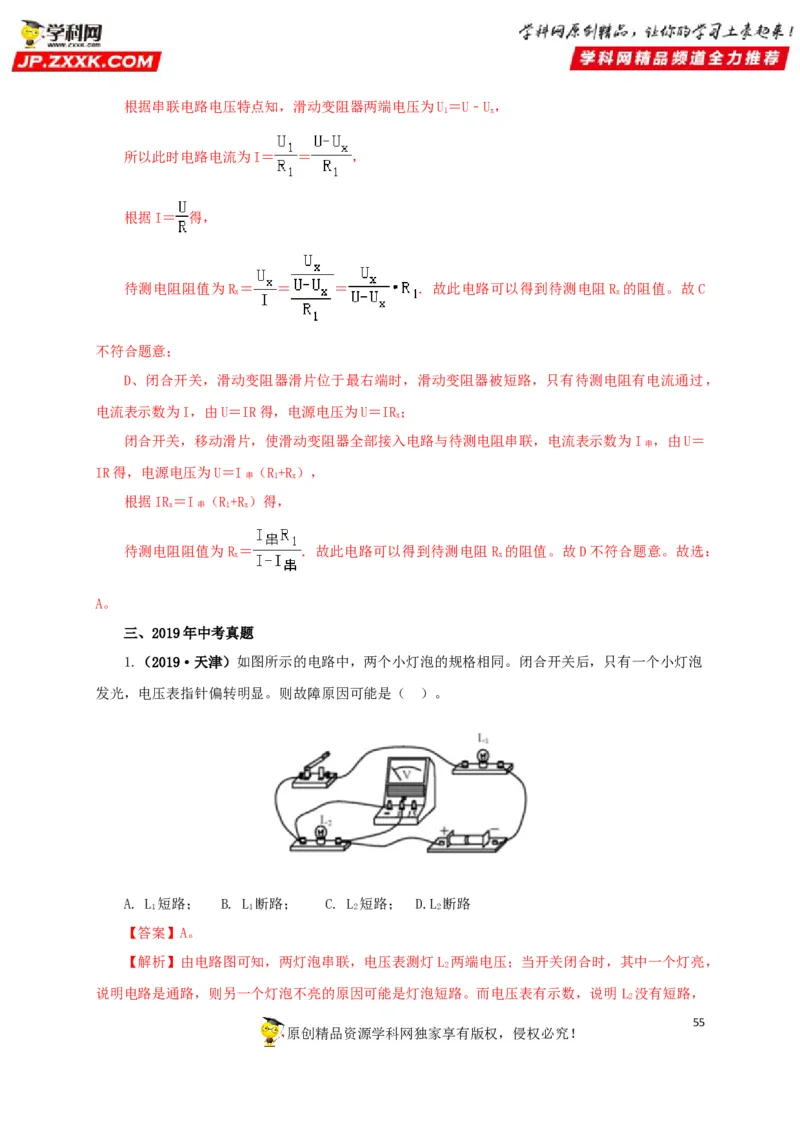

1.（2019·天津）如图所示的电路中，两个小灯泡的规格相同。闭合开关后，只有一个小灯泡
发光，电压表指针偏转明显。则故障原因可能是（ ）。
A. L 短路； B. L 断路； C. L 短路； D.L 断路
1 1 2 2
【答案】A。
【解析】由电路图可知，两灯泡串联，电压表测灯L 两端电压；当开关闭合时，其中一个灯亮，
2
说明电路是通路，则另一个灯泡不亮的原因可能是灯泡短路。而电压表有示数，说明 L 没有短路，
2
55

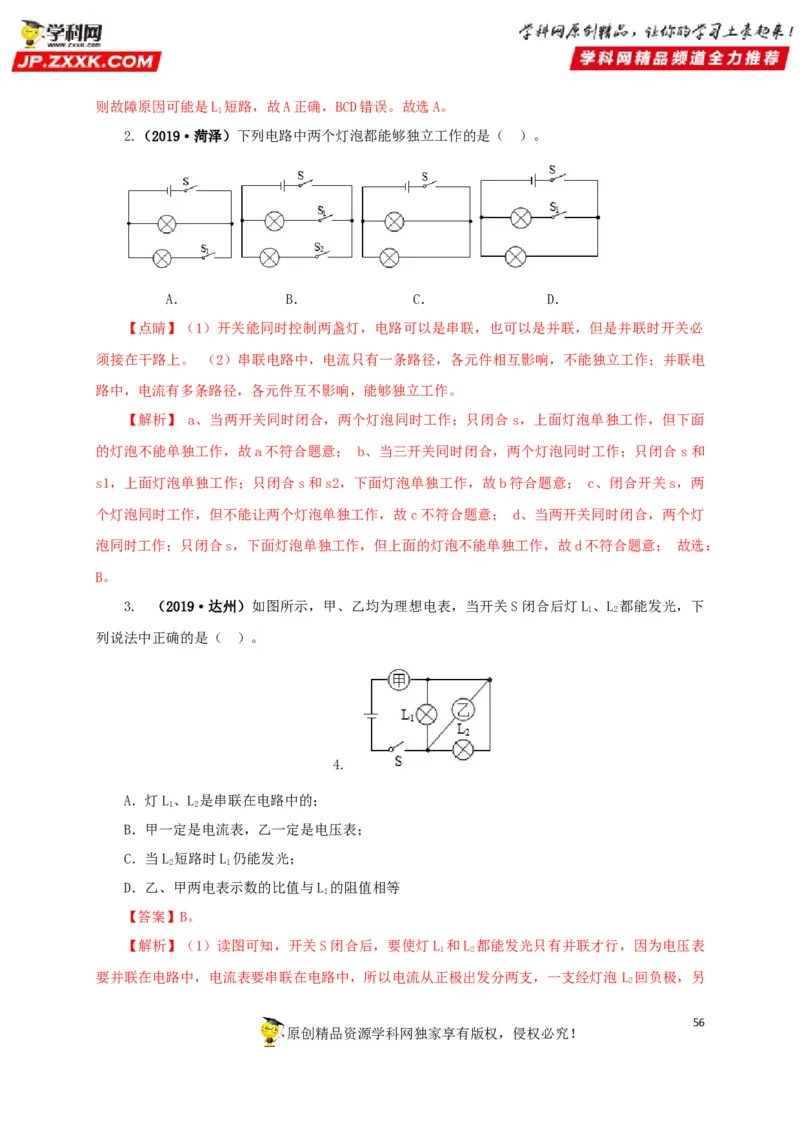

原创精品资源学科网独家享有版权，侵权必究！则故障原因可能是L 短路，故A正确，BCD错误。故选A。
1
2.（2019·菏泽）下列电路中两个灯泡都能够独立工作的是（ ）。
A． B． C． D．
【点睛】（1）开关能同时控制两盏灯，电路可以是串联，也可以是并联，但是并联时开关必
须接在干路上。 （2）串联电路中，电流只有一条路径，各元件相互影响，不能独立工作；并联电
路中，电流有多条路径，各元件互不影响，能够独立工作。
【解析】 a、当两开关同时闭合，两个灯泡同时工作；只闭合s，上面灯泡单独工作，但下面
的灯泡不能单独工作，故a不符合题意； b、当三开关同时闭合，两个灯泡同时工作；只闭合 s和
s1，上面灯泡单独工作；只闭合s和s2，下面灯泡单独工作，故b符合题意； c、闭合开关s，两
个灯泡同时工作，但不能让两个灯泡单独工作，故c不符合题意； d、当两开关同时闭合，两个灯
泡同时工作；只闭合s，下面灯泡单独工作，但上面的灯泡不能单独工作，故d不符合题意； 故选：
B。
3. （2019·达州）如图所示，甲、乙均为理想电表，当开关S闭合后灯L 、L 都能发光，下
1 2
列说法中正确的是（ ）。
4.
A．灯L、L 是串联在电路中的；
1 2
B．甲一定是电流表，乙一定是电压表；
C．当L 短路时L 仍能发光；
2 1
D．乙、甲两电表示数的比值与L 的阻值相等
1
【答案】B。
【解析】（1）读图可知，开关S闭合后，要使灯L 和L 都能发光只有并联才行，因为电压表
1 2
要并联在电路中，电流表要串联在电路中，所以电流从正极出发分两支，一支经灯泡 L 回负极，另
2
56
原创精品资源学科网独家享有版权，侵权必究！一支经电流表甲、灯L 回负极，所以甲一定是电流表，乙一定是电压表，故A错误，B正确。
1
（2）因为甲是电流表，当L 短路时，发生电源短路，L 不能发光，故C错误；
2 1
（3）乙是电压表，测量L 两端电压，甲是电流表，测量干路上的电流，因此乙、甲两电表示
2
数的比值不等于L 的阻值，故D错误。故选：B。
1

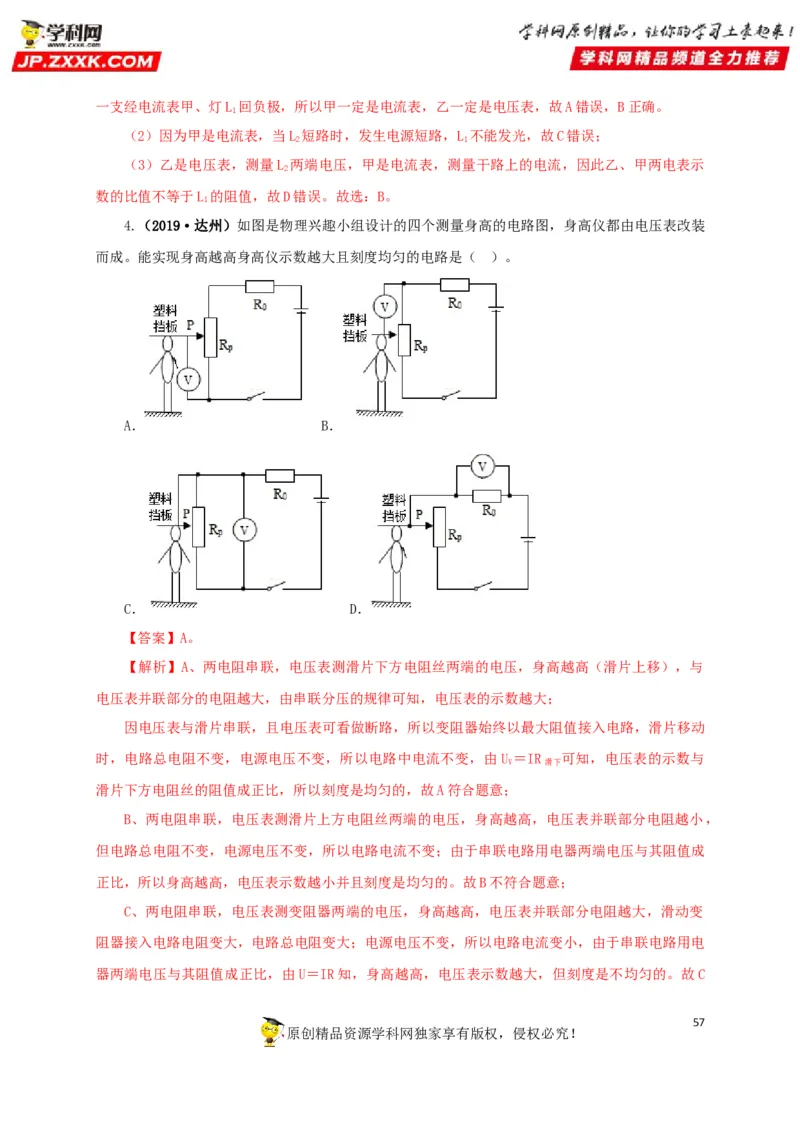

4.（2019·达州）如图是物理兴趣小组设计的四个测量身高的电路图，身高仪都由电压表改装
而成。能实现身高越高身高仪示数越大且刻度均匀的电路是（ ）。
A． B．
C． D．
【答案】A。
【解析】A、两电阻串联，电压表测滑片下方电阻丝两端的电压，身高越高（滑片上移），与
电压表并联部分的电阻越大，由串联分压的规律可知，电压表的示数越大；
因电压表与滑片串联，且电压表可看做断路，所以变阻器始终以最大阻值接入电路，滑片移动
时，电路总电阻不变，电源电压不变，所以电路中电流不变，由U ＝IR 可知，电压表的示数与
V 滑下
滑片下方电阻丝的阻值成正比，所以刻度是均匀的，故A符合题意；
B、两电阻串联，电压表测滑片上方电阻丝两端的电压，身高越高，电压表并联部分电阻越小，
但电路总电阻不变，电源电压不变，所以电路电流不变；由于串联电路用电器两端电压与其阻值成
正比，所以身高越高，电压表示数越小并且刻度是均匀的。故B不符合题意；
C、两电阻串联，电压表测变阻器两端的电压，身高越高，电压表并联部分电阻越大，滑动变
阻器接入电路电阻变大，电路总电阻变大；电源电压不变，所以电路电流变小，由于串联电路用电
器两端电压与其阻值成正比，由U＝IR知，身高越高，电压表示数越大，但刻度是不均匀的。故C
57

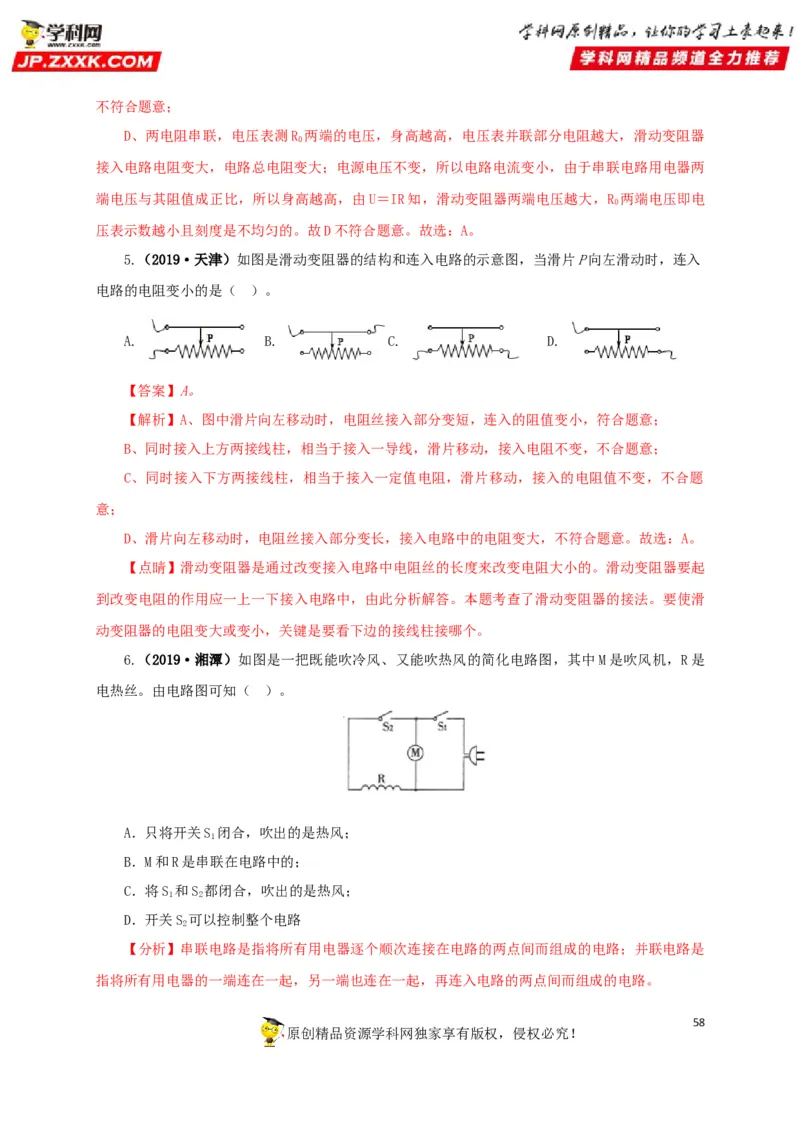

原创精品资源学科网独家享有版权，侵权必究！不符合题意；
D、两电阻串联，电压表测R 两端的电压，身高越高，电压表并联部分电阻越大，滑动变阻器
0
接入电路电阻变大，电路总电阻变大；电源电压不变，所以电路电流变小，由于串联电路用电器两
端电压与其阻值成正比，所以身高越高，由U＝IR知，滑动变阻器两端电压越大，R 两端电压即电
0
压表示数越小且刻度是不均匀的。故D不符合题意。故选：A。
5.（2019·天津）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入
电路的电阻变小的是（ ）。
A. B. C. D.
【答案】A。
【解析】A、图中滑片向左移动时，电阻丝接入部分变短，连入的阻值变小，符合题意；
B、同时接入上方两接线柱，相当于接入一导线，滑片移动，接入电阻不变，不合题意；
C、同时接入下方两接线柱，相当于接入一定值电阻，滑片移动，接入的电阻值不变，不合题
意；
D、滑片向左移动时，电阻丝接入部分变长，接入电路中的电阻变大，不符合题意。故选：A。
【点睛】滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻大小的。滑动变阻器要起
到改变电阻的作用应一上一下接入电路中，由此分析解答。本题考查了滑动变阻器的接法。要使滑
动变阻器的电阻变大或变小，关键是要看下边的接线柱接哪个。
6.（2019·湘潭）如图是一把既能吹冷风、又能吹热风的简化电路图，其中M是吹风机，R是
电热丝。由电路图可知（ ）。
A．只将开关S 闭合，吹出的是热风；
1
B．M和R是串联在电路中的；
C．将S 和S 都闭合，吹出的是热风；
1 2
D．开关S 可以控制整个电路
2
【分析】串联电路是指将所有用电器逐个顺次连接在电路的两点间而组成的电路；并联电路是
指将所有用电器的一端连在一起，另一端也连在一起，再连入电路的两点间而组成的电路。
58

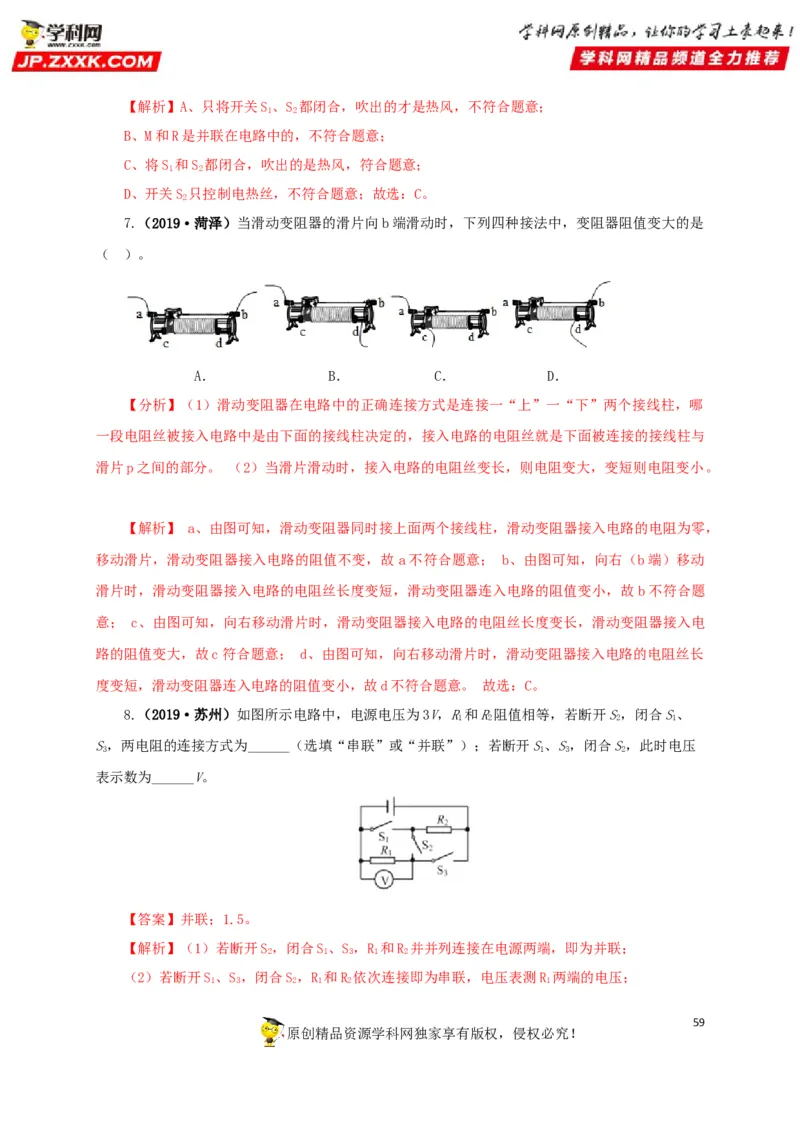

原创精品资源学科网独家享有版权，侵权必究！【解析】A、只将开关S、S 都闭合，吹出的才是热风，不符合题意；
1 2
B、M和R是并联在电路中的，不符合题意；
C、将S 和S 都闭合，吹出的是热风，符合题意；
1 2
D、开关S 只控制电热丝，不符合题意；故选：C。
2
7.（2019·菏泽）当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是
（ ）。
A． B． C． D．
【分析】（1）滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱，哪
一段电阻丝被接入电路中是由下面的接线柱决定的，接入电路的电阻丝就是下面被连接的接线柱与
滑片p之间的部分。 （2）当滑片滑动时，接入电路的电阻丝变长，则电阻变大，变短则电阻变小。
【解析】 a、由图可知，滑动变阻器同时接上面两个接线柱，滑动变阻器接入电路的电阻为零，
移动滑片，滑动变阻器接入电路的阻值不变，故 a不符合题意； b、由图可知，向右（b端）移动
滑片时，滑动变阻器接入电路的电阻丝长度变短，滑动变阻器连入电路的阻值变小，故 b不符合题
意； c、由图可知，向右移动滑片时，滑动变阻器接入电路的电阻丝长度变长，滑动变阻器接入电
路的阻值变大，故c符合题意； d、由图可知，向右移动滑片时，滑动变阻器接入电路的电阻丝长
度变短，滑动变阻器连入电路的阻值变小，故d不符合题意。 故选：C。
8.（2019·苏州）如图所示电路中，电源电压为3V，R和R阻值相等，若断开S，闭合S、
1 2 2 1
S，两电阻的连接方式为______（选填“串联”或“并联”）；若断开S、S，闭合S，此时电压
3 1 3 2
表示数为______V。
【答案】并联；1.5。
【解析】（1）若断开S，闭合S、S，R 和R 并并列连接在电源两端，即为并联；
2 1 3 1 2
（2）若断开S、S，闭合S，R 和R 依次连接即为串联，电压表测R 两端的电压；
1 3 2 1 2 1
59

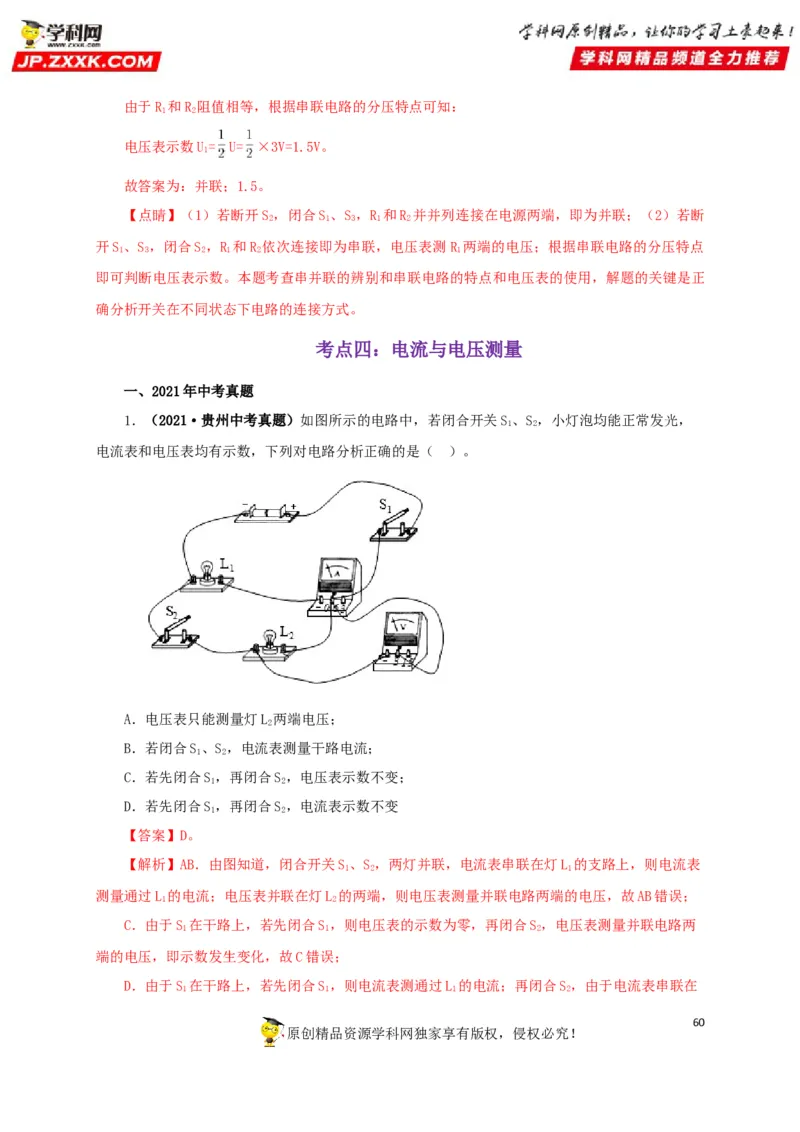

原创精品资源学科网独家享有版权，侵权必究！由于R 和R 阻值相等，根据串联电路的分压特点可知：
1 2
电压表示数U= U= ×3V=1.5V。
1
故答案为：并联；1.5。
【点睛】（1）若断开S ，闭合S 、S ，R 和R 并并列连接在电源两端，即为并联；（2）若断
2 1 3 1 2
开S 、S ，闭合S ，R 和R 依次连接即为串联，电压表测R 两端的电压；根据串联电路的分压特点
1 3 2 1 2 1
即可判断电压表示数。本题考查串并联的辨别和串联电路的特点和电压表的使用，解题的关键是正
确分析开关在不同状态下电路的连接方式。
考点四：电流与电压测量
一、2021年中考真题
1．（2021·贵州中考真题）如图所示的电路中，若闭合开关S、S，小灯泡均能正常发光，
1 2
电流表和电压表均有示数，下列对电路分析正确的是（ ）。
A．电压表只能测量灯L 两端电压；
2
B．若闭合S、S，电流表测量干路电流；
1 2
C．若先闭合S，再闭合S，电压表示数不变；
1 2
D．若先闭合S，再闭合S，电流表示数不变
1 2
【答案】D。
【解析】AB．由图知道，闭合开关S、S，两灯并联，电流表串联在灯L 的支路上，则电流表
1 2 1
测量通过L 的电流；电压表并联在灯L 的两端，则电压表测量并联电路两端的电压，故AB错误；
1 2
C．由于S 在干路上，若先闭合S，则电压表的示数为零，再闭合S，电压表测量并联电路两
1 1 2
端的电压，即示数发生变化，故C错误；
D．由于S 在干路上，若先闭合S，则电流表测通过L 的电流；再闭合S，由于电流表串联在
1 1 1 2
60
原创精品资源学科网独家享有版权，侵权必究！灯L 的支路上，并联电路各支路互不影响，则电流表示数不发生变化，故D正确。故选D。
1

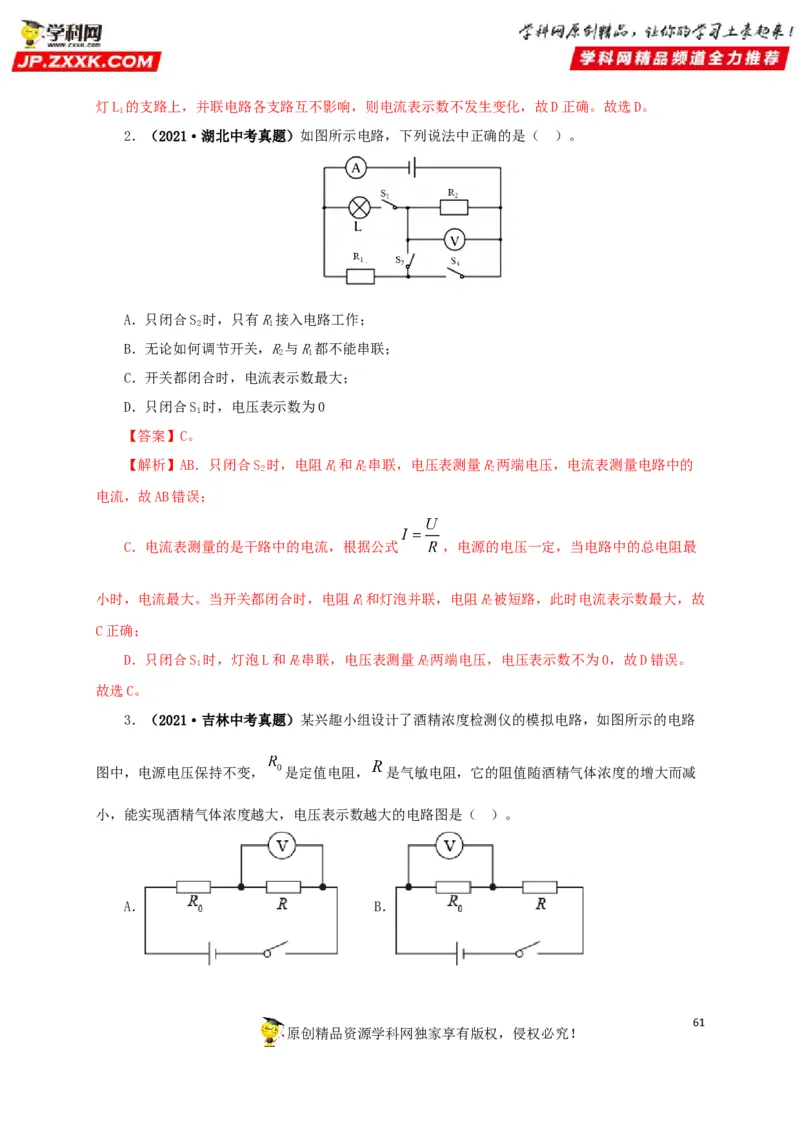

2．（2021·湖北中考真题）如图所示电路，下列说法中正确的是（ ）。
A．只闭合S 时，只有R接入电路工作；
2 1
B．无论如何调节开关，R与R都不能串联；
2 1
C．开关都闭合时，电流表示数最大；
D．只闭合S 时，电压表示数为0
1
【答案】C。
【解析】AB．只闭合S 时，电阻R和R串联，电压表测量R两端电压，电流表测量电路中的
2 1 2 2
电流，故AB错误；
C．电流表测量的是干路中的电流，根据公式 ，电源的电压一定，当电路中的总电阻最
小时，电流最大。当开关都闭合时，电阻R和灯泡并联，电阻R被短路，此时电流表示数最大，故
1 2
C正确；
D．只闭合S 时，灯泡L和R串联，电压表测量R两端电压，电压表示数不为0，故D错误。
1 2 2
故选C。
3．（2021·吉林中考真题）某兴趣小组设计了酒精浓度检测仪的模拟电路，如图所示的电路
图中，电源电压保持不变， 是定值电阻， 是气敏电阻，它的阻值随酒精气体浓度的增大而减
小，能实现酒精气体浓度越大，电压表示数越大的电路图是（ ）。
A． B．
61

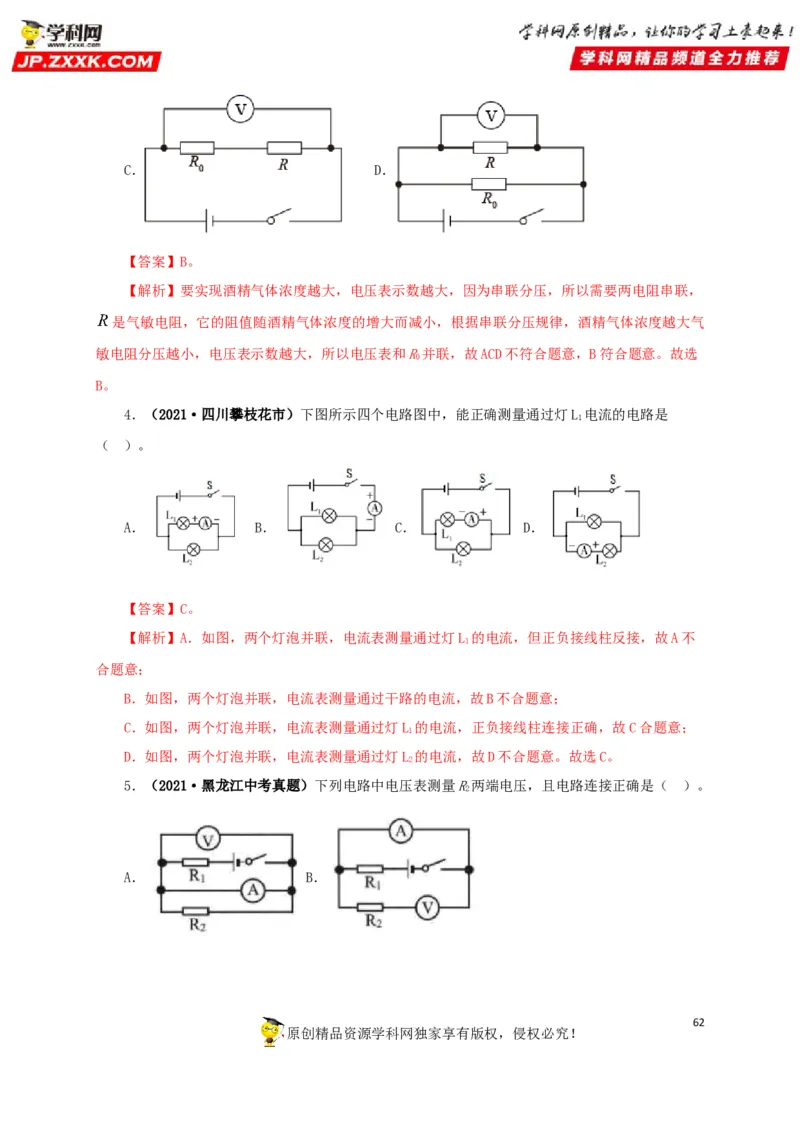

原创精品资源学科网独家享有版权，侵权必究！C． D．
【答案】B。
【解析】要实现酒精气体浓度越大，电压表示数越大，因为串联分压，所以需要两电阻串联，
是气敏电阻，它的阻值随酒精气体浓度的增大而减小，根据串联分压规律，酒精气体浓度越大气
敏电阻分压越小，电压表示数越大，所以电压表和R并联，故ACD不符合题意，B符合题意。故选
0
B。
4．（2021·四川攀枝花市）下图所示四个电路图中，能正确测量通过灯L 电流的电路是
1
（ ）。
A． B． C． D．
【答案】C。
【解析】A．如图，两个灯泡并联，电流表测量通过灯L 的电流，但正负接线柱反接，故A不
1
合题意；
B．如图，两个灯泡并联，电流表测量通过干路的电流，故B不合题意；
C．如图，两个灯泡并联，电流表测量通过灯L 的电流，正负接线柱连接正确，故C合题意；
1
D．如图，两个灯泡并联，电流表测量通过灯L 的电流，故D不合题意。故选C。
2
5．（2021·黑龙江中考真题）下列电路中电压表测量R两端电压，且电路连接正确是（ ）。
2
A． B．
62

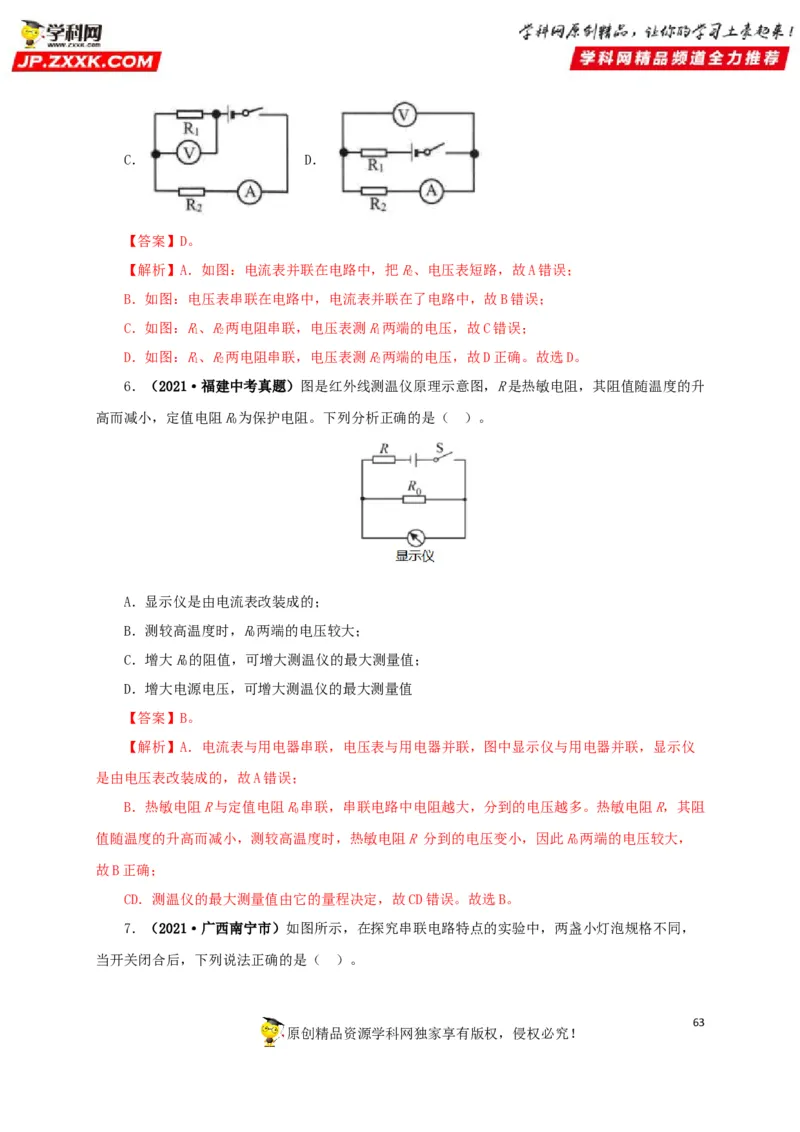

原创精品资源学科网独家享有版权，侵权必究！C． D．
【答案】D。
【解析】A．如图：电流表并联在电路中，把R、电压表短路，故A错误；
2
B．如图：电压表串联在电路中，电流表并联在了电路中，故B错误；
C．如图：R、R两电阻串联，电压表测R两端的电压，故C错误；
1 2 1
D．如图：R、R两电阻串联，电压表测R两端的电压，故D正确。故选D。
1 2 2
6．（2021·福建中考真题）图是红外线测温仪原理示意图，R是热敏电阻，其阻值随温度的升
高而减小，定值电阻R为保护电阻。下列分析正确的是（ ）。
0
A．显示仪是由电流表改装成的；
B．测较高温度时，R两端的电压较大；
0
C．增大R的阻值，可增大测温仪的最大测量值；
0
D．增大电源电压，可增大测温仪的最大测量值
【答案】B。
【解析】A．电流表与用电器串联，电压表与用电器并联，图中显示仪与用电器并联，显示仪
是由电压表改装成的，故A错误；
B．热敏电阻R与定值电阻R串联，串联电路中电阻越大，分到的电压越多。热敏电阻R，其阻
0
值随温度的升高而减小，测较高温度时，热敏电阻R 分到的电压变小，因此R两端的电压较大，
0
故B正确；
CD．测温仪的最大测量值由它的量程决定，故CD错误。故选B。

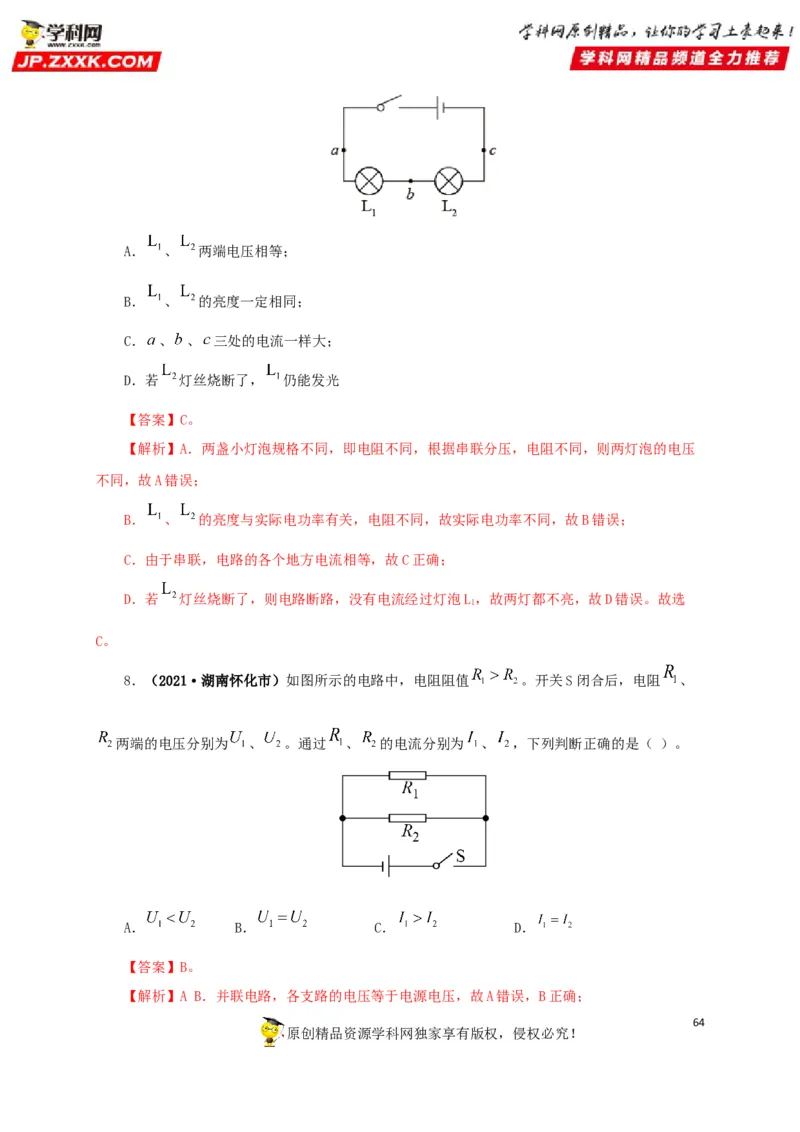

7．（2021·广西南宁市）如图所示，在探究串联电路特点的实验中，两盏小灯泡规格不同，
当开关闭合后，下列说法正确的是（ ）。
63
原创精品资源学科网独家享有版权，侵权必究！A． 、 两端电压相等；
B． 、 的亮度一定相同；
C． 、 、 三处的电流一样大；
D．若 灯丝烧断了， 仍能发光
【答案】C。
【解析】A．两盏小灯泡规格不同，即电阻不同，根据串联分压，电阻不同，则两灯泡的电压
不同，故A错误；
B． 、 的亮度与实际电功率有关，电阻不同，故实际电功率不同，故B错误；
C．由于串联，电路的各个地方电流相等，故C正确；
D．若 灯丝烧断了，则电路断路，没有电流经过灯泡L，故两灯都不亮，故D错误。故选
1
C。
8．（2021·湖南怀化市）如图所示的电路中，电阻阻值 。开关S闭合后，电阻 、
两端的电压分别为 、 。通过 、 的电流分别为 、 ，下列判断正确的是（ ）。
A． B． C． D．
【答案】B。
【解析】A B．并联电路，各支路的电压等于电源电压，故A错误，B正确；
64

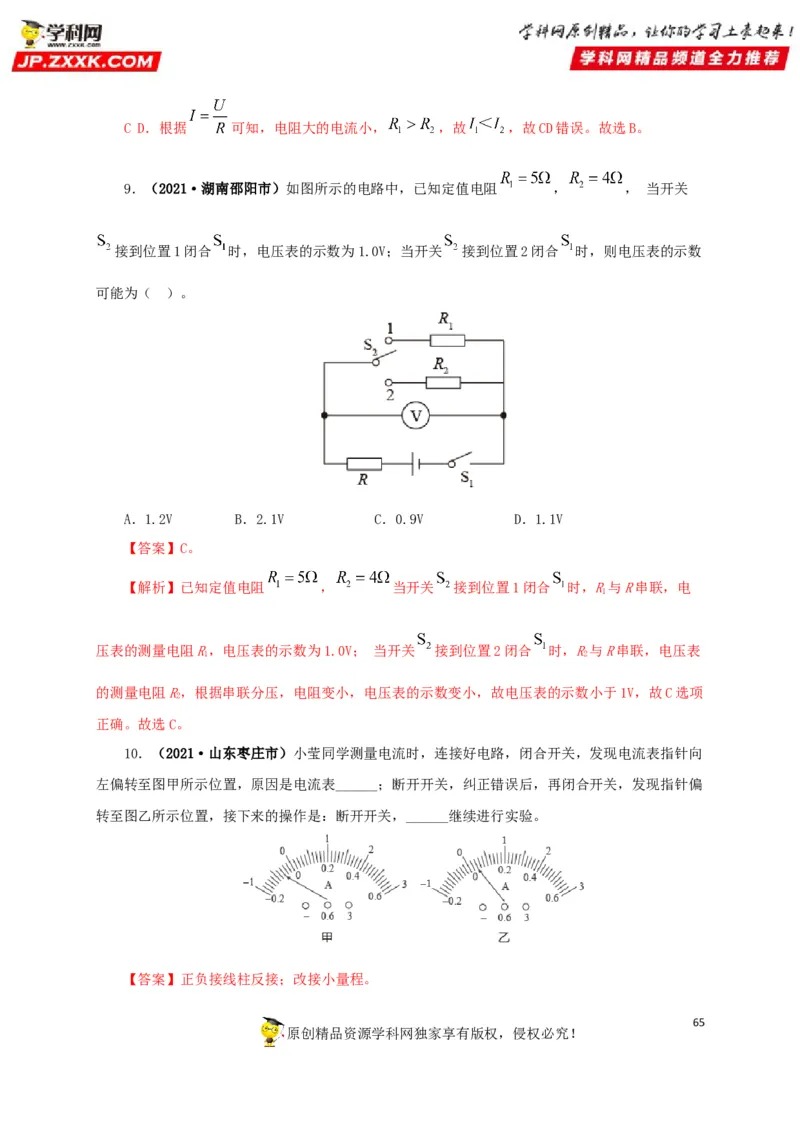

原创精品资源学科网独家享有版权，侵权必究！C D．根据 可知，电阻大的电流小， ，故 ，故CD错误。故选B。
9．（2021·湖南邵阳市）如图所示的电路中，已知定值电阻 ， ， 当开关
接到位置1闭合 时，电压表的示数为1.0V；当开关 接到位置2闭合 时，则电压表的示数
可能为（ ）。
A．1.2V B．2.1V C．0.9V D．1.1V
【答案】C。
【解析】已知定值电阻 ， 当开关 接到位置1闭合 时，R与R串联，电
1
压表的测量电阻R，电压表的示数为1.0V； 当开关 接到位置2闭合 时，R与R串联，电压表
1 2
的测量电阻R，根据串联分压，电阻变小，电压表的示数变小，故电压表的示数小于1V，故C选项
2
正确。故选C。
10．（2021·山东枣庄市）小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向
左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏
转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。
【答案】正负接线柱反接；改接小量程。
65

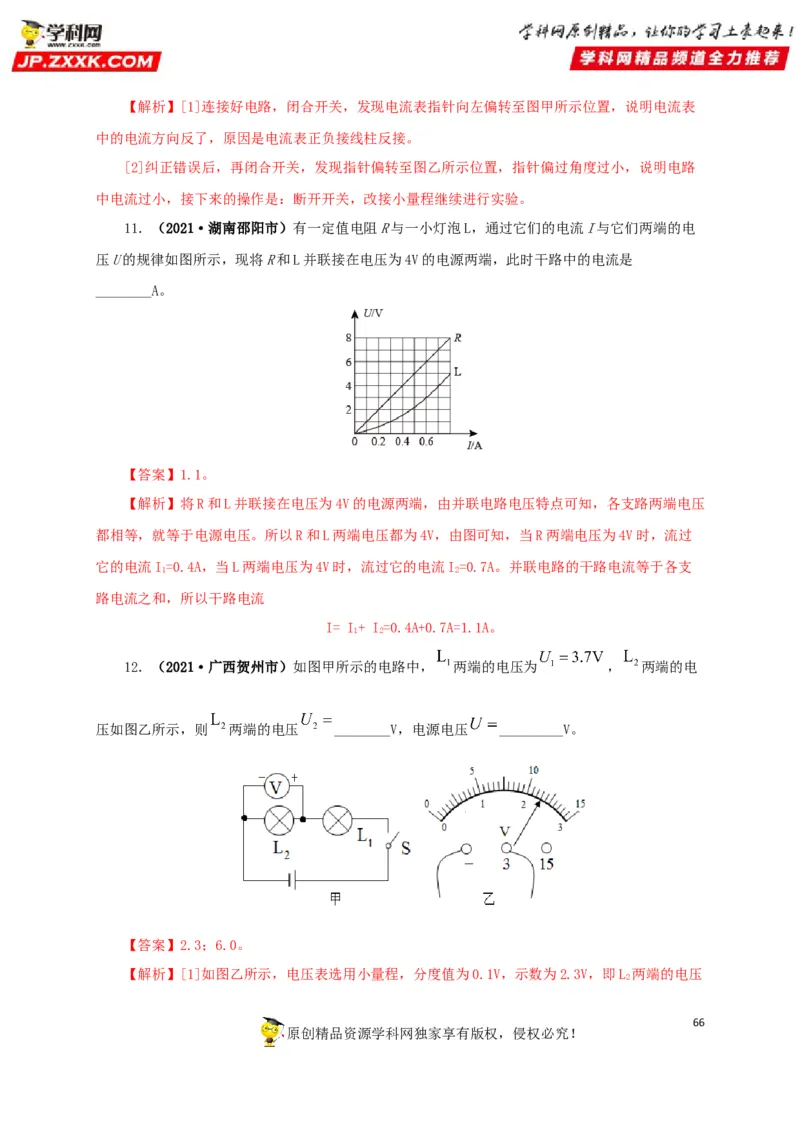

原创精品资源学科网独家享有版权，侵权必究！【解析】[1]连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，说明电流表
中的电流方向反了，原因是电流表正负接线柱反接。
[2]纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，指针偏过角度过小，说明电路
中电流过小，接下来的操作是：断开开关，改接小量程继续进行实验。
11．（2021·湖南邵阳市）有一定值电阻R与一小灯泡L，通过它们的电流I与它们两端的电
压U的规律如图所示，现将R和L并联接在电压为4V的电源两端，此时干路中的电流是
________A。
【答案】1.1。
【解析】将R和L并联接在电压为4V的电源两端，由并联电路电压特点可知，各支路两端电压
都相等，就等于电源电压。所以R和L两端电压都为4V，由图可知，当R两端电压为4V时，流过
它的电流I=0.4A，当L两端电压为4V时，流过它的电流I=0.7A。并联电路的干路电流等于各支
1 2
路电流之和，所以干路电流
I= I+ I=0.4A+0.7A=1.1A。
1 2
12．（2021·广西贺州市）如图甲所示的电路中， 两端的电压为 ， 两端的电
压如图乙所示，则 两端的电压 ________V，电源电压 _________V。
【答案】2.3；6.0。
【解析】[1]如图乙所示，电压表选用小量程，分度值为0.1V，示数为2.3V，即L 两端的电压
2
66
原创精品资源学科网独家享有版权，侵权必究！为2.3V。
[2]由图甲电路可知，L 与L 串联，由串联电路的电压规律可得电源电压
1 2
U=U+U=3,7V+2.3V=6.0V
1 2
即电源电压为6.0V。
二、2020年中考真题

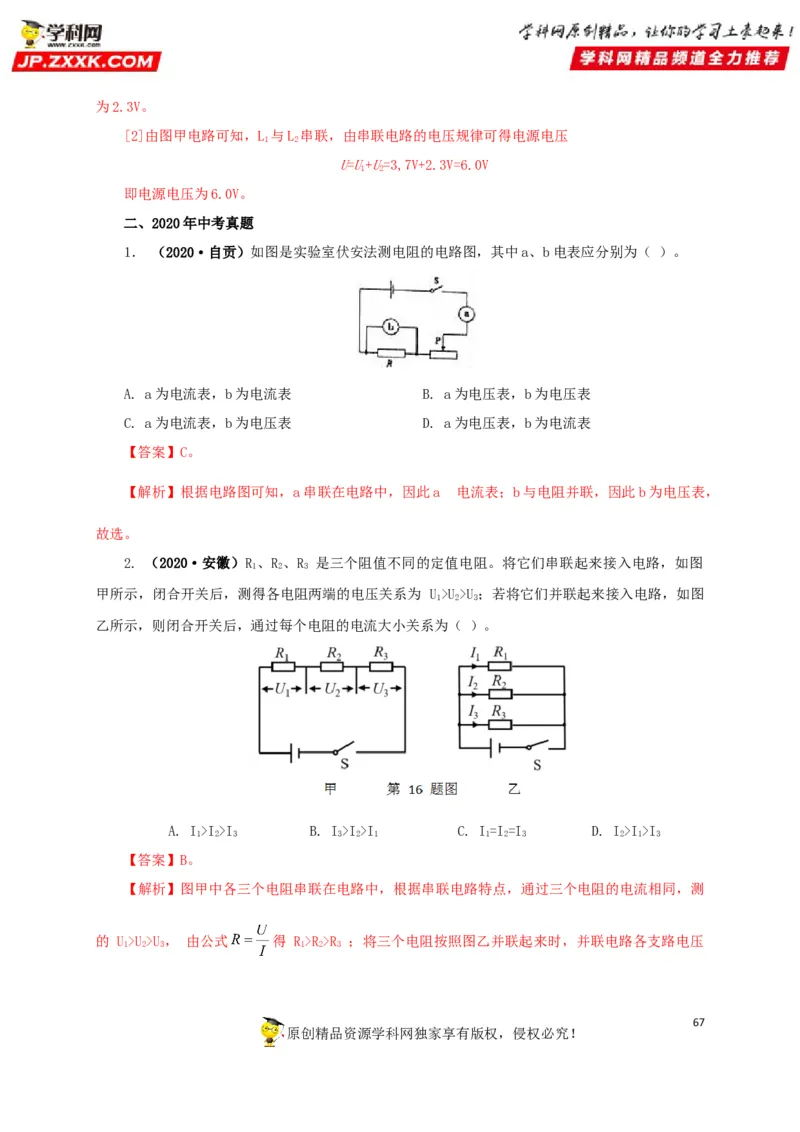

1． （2020·自贡）如图是实验室伏安法测电阻的电路图，其中a、b电表应分别为（ ）。
A. a为电流表，b为电流表 B. a为电压表，b为电压表
C. a为电流表，b为电压表 D. a为电压表，b为电流表
【答案】C。
【解析】根据电路图可知，a串联在电路中，因此a 为电流表；b与电阻并联，因此b为电压表，
故选。
2. （2020·安徽）R 、R 、R 是三个阻值不同的定值电阻。将它们串联起来接入电路，如图
1 2 3
甲所示，闭合开关后，测得各电阻两端的电压关系为 U>U>U ；若将它们并联起来接入电路，如图
1 2 3
乙所示，则闭合开关后，通过每个电阻的电流大小关系为（ ）。
A. I>I>I B. I>I>I C. I=I=I D. I>I>I
1 2 3 3 2 1 1 2 3 2 1 3
【答案】B。
【解析】图甲中各三个电阻串联在电路中，根据串联电路特点，通过三个电阻的电流相同，测
的 U>U>U ， 由公式 得 R>R>R ；将三个电阻按照图乙并联起来时，并联电路各支路电压
1 2 3 1 2 3
67

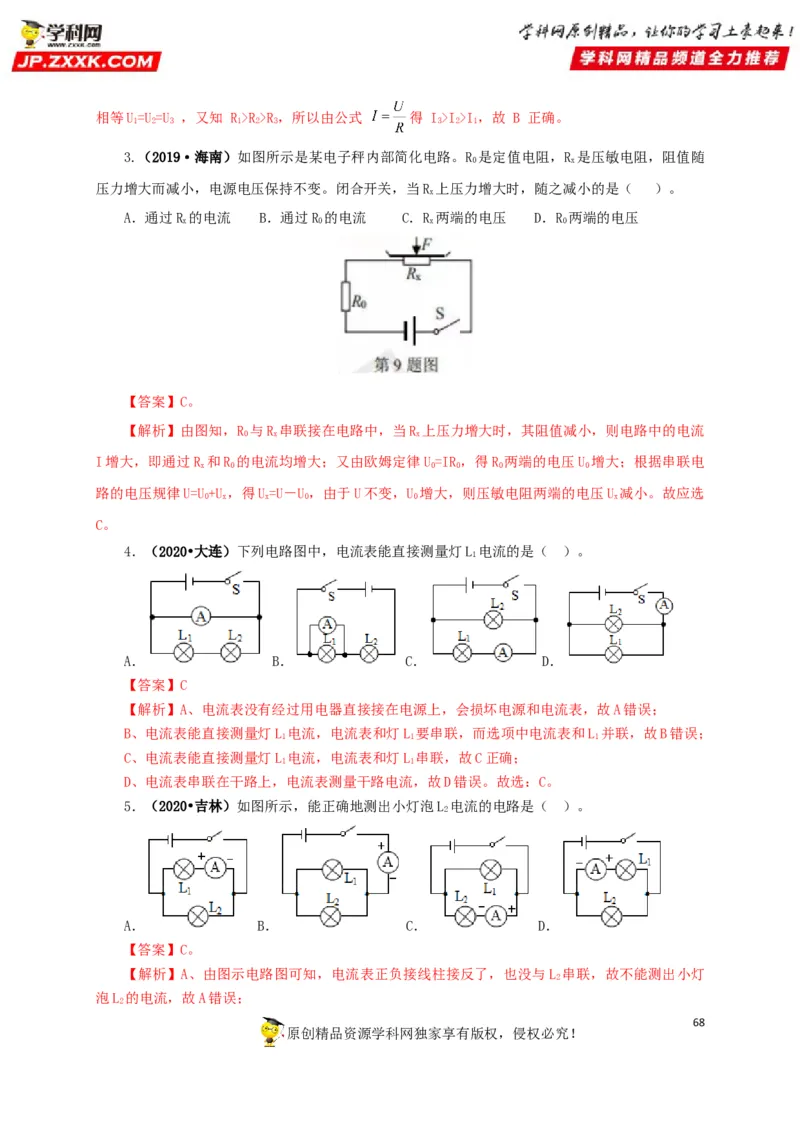

原创精品资源学科网独家享有版权，侵权必究！相等U=U=U ，又知 R>R>R，所以由公式 得 I>I>I，故 B 正确。
1 2 3 1 2 3 3 2 1
3.（2019·海南）如图所示是某电子秤内部简化电路。R 是定值电阻，R 是压敏电阻，阻值随
0 x
压力增大而减小，电源电压保持不变。闭合开关，当R 上压力增大时，随之减小的是（ ）。
x
A．通过R 的电流 B．通过R 的电流 C．R 两端的电压 D．R 两端的电压
x 0 x 0
【答案】C。
【解析】由图知，R 与R 串联接在电路中，当R 上压力增大时，其阻值减小，则电路中的电流
0 x x
I增大，即通过R 和R 的电流均增大；又由欧姆定律U=IR ，得R 两端的电压U 增大；根据串联电
x 0 0 0 0 0
路的电压规律U=U+U ，得U=U－U ，由于U不变，U 增大，则压敏电阻两端的电压U 减小。故应选
0 x x 0 0 x
C。
4．（2020•大连）下列电路图中，电流表能直接测量灯L 电流的是（ ）。
1
A． B． C． D．
【答案】C
【解析】A、电流表没有经过用电器直接接在电源上，会损坏电源和电流表，故A错误；
B、电流表能直接测量灯L 电流，电流表和灯L 要串联，而选项中电流表和L 并联，故B错误；
1 1 1
C、电流表能直接测量灯L 电流，电流表和灯L 串联，故C正确；
1 1
D、电流表串联在干路上，电流表测量干路电流，故D错误。故选：C。
5．（2020•吉林）如图所示，能正确地测出小灯泡L 电流的电路是（ ）。
2
A． B． C． D．
【答案】C。
【解析】A、由图示电路图可知，电流表正负接线柱接反了，也没与L 串联，故不能测出小灯
2
泡L 的电流，故A错误；
2
68

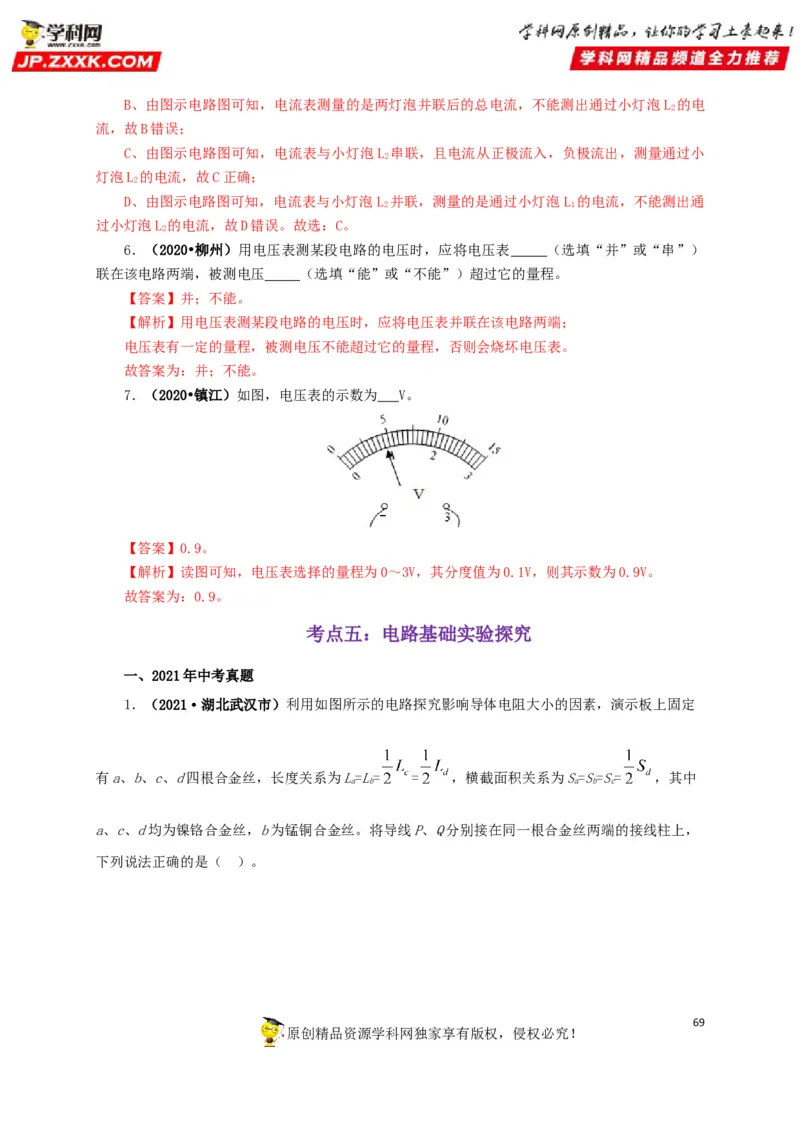

原创精品资源学科网独家享有版权，侵权必究！B、由图示电路图可知，电流表测量的是两灯泡并联后的总电流，不能测出通过小灯泡L 的电
2
流，故B错误；
C、由图示电路图可知，电流表与小灯泡L 串联，且电流从正极流入，负极流出，测量通过小
2
灯泡L 的电流，故C正确；
2
D、由图示电路图可知，电流表与小灯泡L 并联，测量的是通过小灯泡L 的电流，不能测出通
2 1
过小灯泡L 的电流，故D错误。故选：C。
2
6．（2020•柳州）用电压表测某段电路的电压时，应将电压表 （选填“并”或“串”）
联在该电路两端，被测电压 （选填“能”或“不能”）超过它的量程。
【答案】并；不能。
【解析】用电压表测某段电路的电压时，应将电压表并联在该电路两端；
电压表有一定的量程，被测电压不能超过它的量程，否则会烧坏电压表。
故答案为：并；不能。
7．（2020•镇江）如图，电压表的示数为 V。
【答案】0.9。
【解析】读图可知，电压表选择的量程为0～3V，其分度值为0.1V，则其示数为0.9V。
故答案为：0.9。
考点五：电路基础实验探究
一、2021年中考真题
1．（2021·湖北武汉市）利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定
有a、b、c、d四根合金丝，长度关系为L=L= = ，横截面积关系为S=S=S= ，其中
a b a b c
a、c、d均为镍铬合金丝，b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端的接线柱上，
下列说法正确的是（ ）。
69

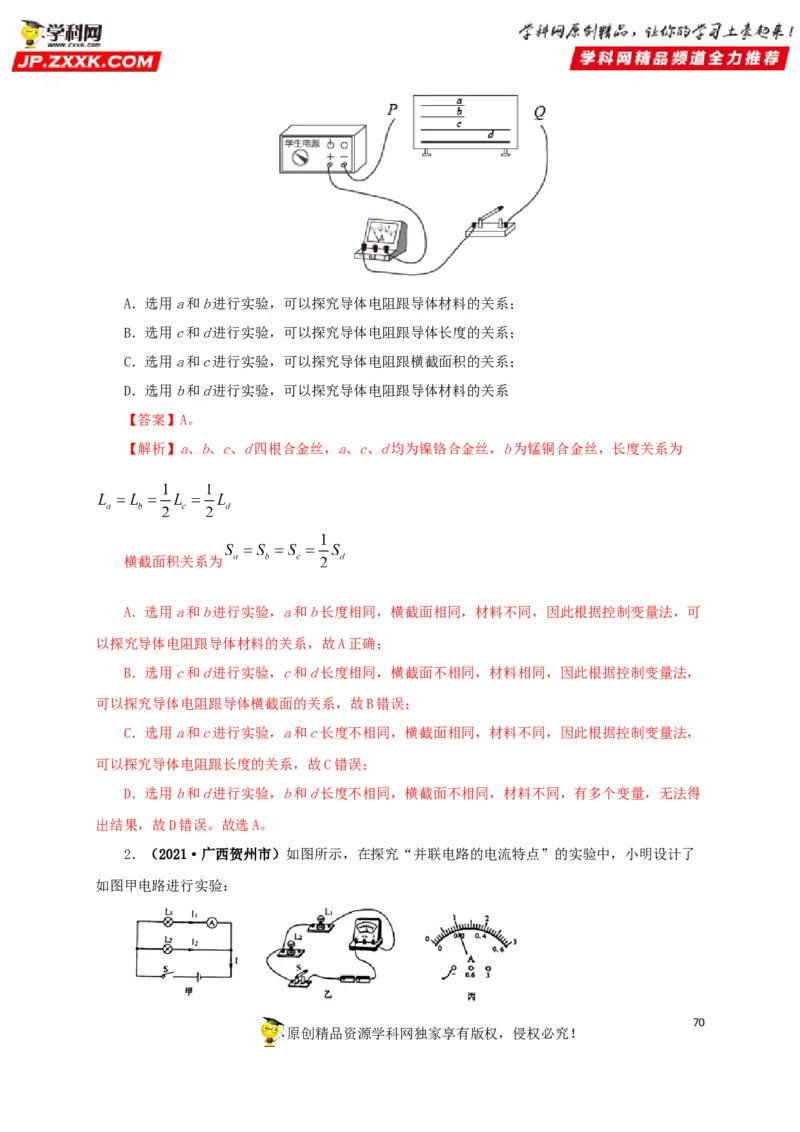

原创精品资源学科网独家享有版权，侵权必究！A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系；
B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系；
C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系；
D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系
【答案】A。
【解析】a、b、c、d四根合金丝，a、c、d均为镍铬合金丝，b为锰铜合金丝，长度关系为
横截面积关系为
A．选用a和b进行实验，a和b长度相同，横截面相同，材料不同，因此根据控制变量法，可
以探究导体电阻跟导体材料的关系，故A正确；
B．选用c和d进行实验，c和d长度相同，横截面不相同，材料相同，因此根据控制变量法，
可以探究导体电阻跟导体横截面的关系，故B错误；
C．选用a和c进行实验，a和c长度不相同，横截面相同，材料不同，因此根据控制变量法，
可以探究导体电阻跟长度的关系，故C错误；
D．选用b和d进行实验，b和d长度不相同，横截面不相同，材料不同，有多个变量，无法得
出结果，故D错误。故选A。
2．（2021·广西贺州市）如图所示，在探究“并联电路的电流特点”的实验中，小明设计了
如图甲电路进行实验：
70

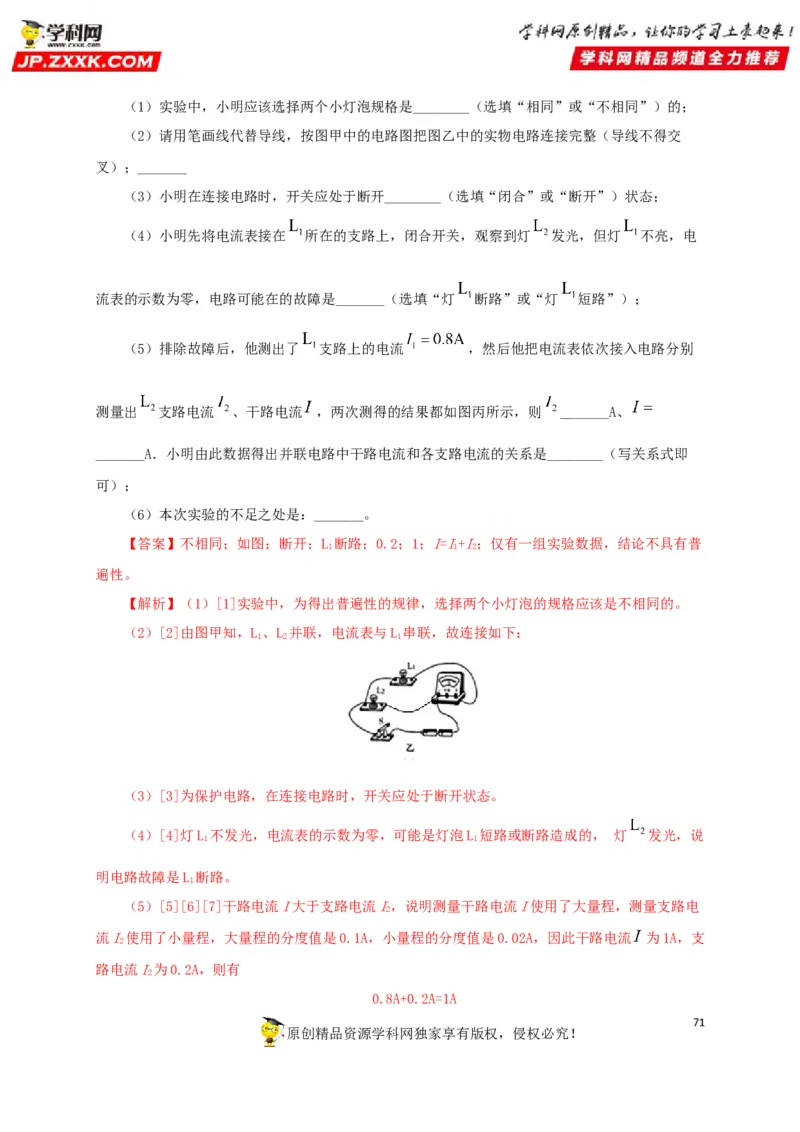

原创精品资源学科网独家享有版权，侵权必究！（1）实验中，小明应该选择两个小灯泡规格是________（选填“相同”或“不相同”）的；
（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交
叉）；_______
（3）小明在连接电路时，开关应处于断开________（选填“闭合”或“断开”）状态；
（4）小明先将电流表接在 所在的支路上，闭合开关，观察到灯 发光，但灯 不亮，电
流表的示数为零，电路可能在的故障是_______（选填“灯 断路”或“灯 短路”）；
（5）排除故障后，他测出了 支路上的电流 ，然后他把电流表依次接入电路分别
测量出 支路电流 、干路电流 ，两次测得的结果都如图丙所示，则 _______A、
_______A．小明由此数据得出并联电路中干路电流和各支路电流的关系是________（写关系式即
可）；
（6）本次实验的不足之处是：_______。
【答案】不相同；如图；断开；L 断路；0.2；1；I=I+I；仅有一组实验数据，结论不具有普
1 1 2
遍性。
【解析】（1）[1]实验中，为得出普遍性的规律，选择两个小灯泡的规格应该是不相同的。
（2）[2]由图甲知，L、L 并联，电流表与L 串联，故连接如下：
1 2 1
（3）[3]为保护电路，在连接电路时，开关应处于断开状态。
（4）[4]灯L 不发光，电流表的示数为零，可能是灯泡L 短路或断路造成的， 灯 发光，说
1 1
明电路故障是L 断路。
1
（5）[5][6][7]干路电流I大于支路电流I，说明测量干路电流I使用了大量程，测量支路电
2
流I使用了小量程，大量程的分度值是0.1A，小量程的分度值是0.02A，因此干路电流 为1A，支
2
路电流I为0.2A，则有
2
0.8A+0.2A=1A
71

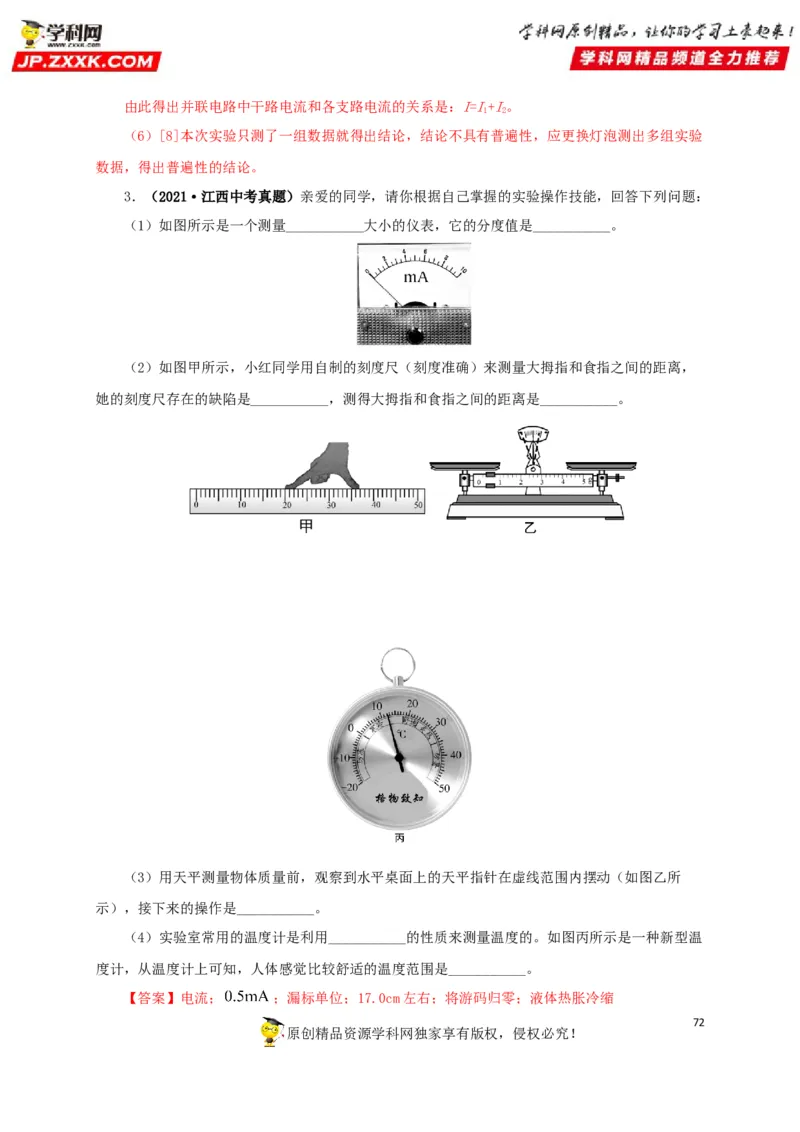

原创精品资源学科网独家享有版权，侵权必究！由此得出并联电路中干路电流和各支路电流的关系是：I=I+I。
1 2
（6）[8]本次实验只测了一组数据就得出结论，结论不具有普遍性，应更换灯泡测出多组实验
数据，得出普遍性的结论。
3．（2021·江西中考真题）亲爱的同学，请你根据自己掌握的实验操作技能，回答下列问题：
（1）如图所示是一个测量___________大小的仪表，它的分度值是___________。
（2）如图甲所示，小红同学用自制的刻度尺（刻度准确）来测量大拇指和食指之间的距离，
她的刻度尺存在的缺陷是___________，测得大拇指和食指之间的距离是___________。
（3）用天平测量物体质量前，观察到水平桌面上的天平指针在虚线范围内摆动（如图乙所
示），接下来的操作是___________。
（4）实验室常用的温度计是利用___________的性质来测量温度的。如图丙所示是一种新型温
度计，从温度计上可知，人体感觉比较舒适的温度范围是___________。
【答案】电流； ；漏标单位；17.0cm左右；将游码归零；液体热胀冷缩
72
原创精品资源学科网独家享有版权，侵权必究！。

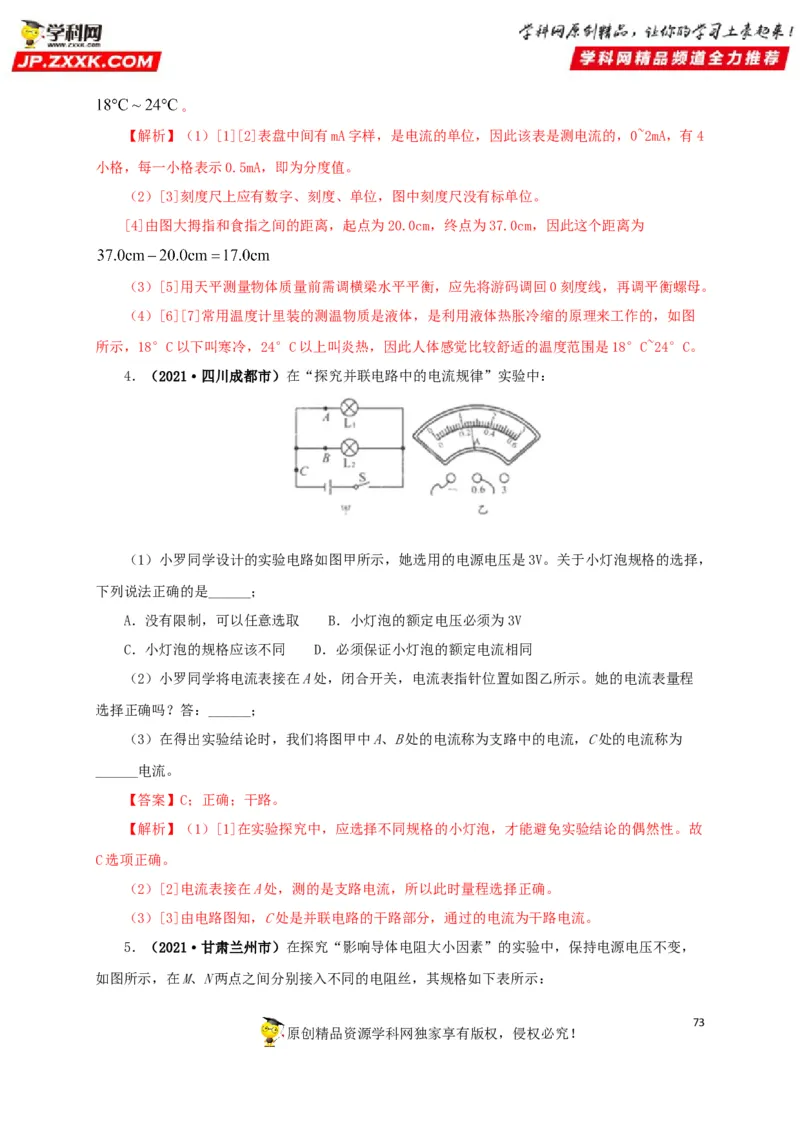

【解析】（1）[1][2]表盘中间有mA字样，是电流的单位，因此该表是测电流的，0~2mA，有4
小格，每一小格表示0.5mA，即为分度值。
（2）[3]刻度尺上应有数字、刻度、单位，图中刻度尺没有标单位。
[4]由图大拇指和食指之间的距离，起点为20.0cm，终点为37.0cm，因此这个距离为
（3）[5]用天平测量物体质量前需调横梁水平平衡，应先将游码调回0刻度线，再调平衡螺母。
（4）[6][7]常用温度计里装的测温物质是液体，是利用液体热胀冷缩的原理来工作的，如图
所示，18°C以下叫寒冷，24°C以上叫炎热，因此人体感觉比较舒适的温度范围是18°C~24°C。
4．（2021·四川成都市）在“探究并联电路中的电流规律”实验中：
（1）小罗同学设计的实验电路如图甲所示，她选用的电源电压是3V。关于小灯泡规格的选择，
下列说法正确的是______；
A．没有限制，可以任意选取 B．小灯泡的额定电压必须为3V
C．小灯泡的规格应该不同 D．必须保证小灯泡的额定电流相同
（2）小罗同学将电流表接在A处，闭合开关，电流表指针位置如图乙所示。她的电流表量程
选择正确吗？答：______；
（3）在得出实验结论时，我们将图甲中A、B处的电流称为支路中的电流，C处的电流称为
______电流。
【答案】C；正确；干路。
【解析】（1）[1]在实验探究中，应选择不同规格的小灯泡，才能避免实验结论的偶然性。故
C选项正确。
（2）[2]电流表接在A处，测的是支路电流，所以此时量程选择正确。
（3）[3]由电路图知，C处是并联电路的干路部分，通过的电流为干路电流。
5．（2021·甘肃兰州市）在探究“影响导体电阻大小因素”的实验中，保持电源电压不变，
如图所示，在M、N两点之间分别接入不同的电阻丝，其规格如下表所示：
73

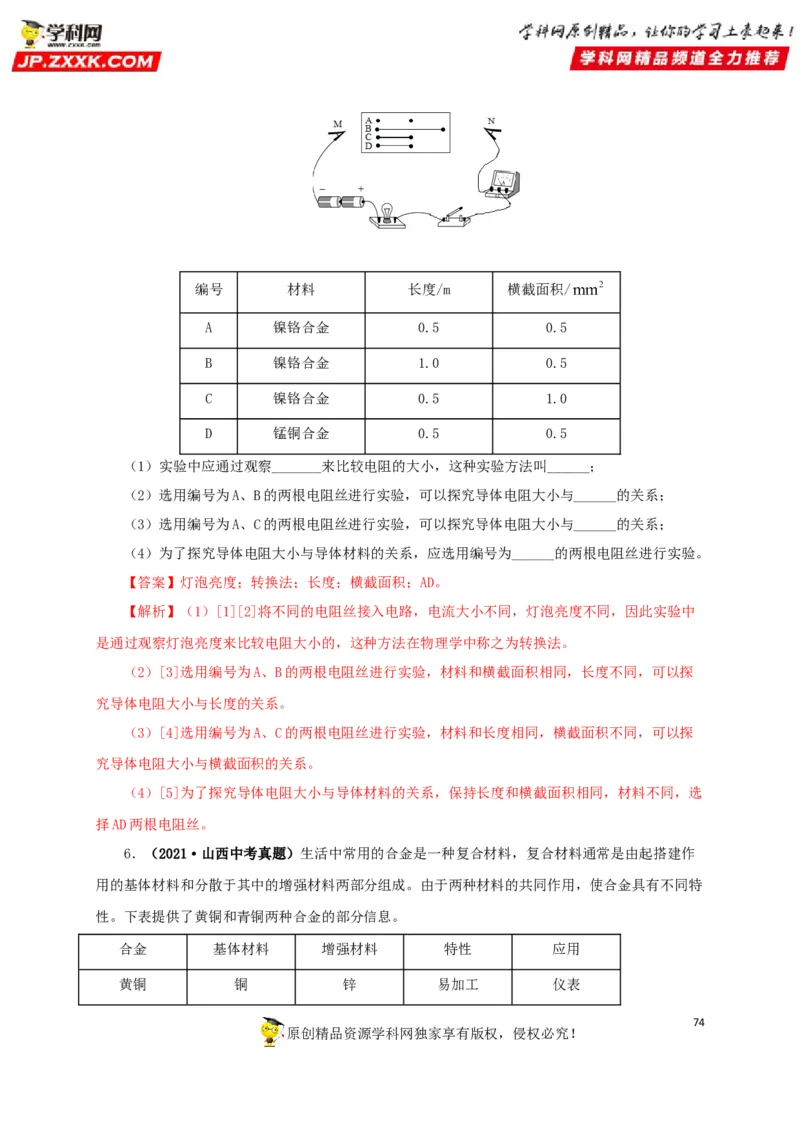

原创精品资源学科网独家享有版权，侵权必究！编号 材料 长度/m 横截面积/
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
（1）实验中应通过观察_______来比较电阻的大小，这种实验方法叫______；
（2）选用编号为A、B的两根电阻丝进行实验，可以探究导体电阻大小与______的关系；
（3）选用编号为A、C的两根电阻丝进行实验，可以探究导体电阻大小与______的关系；
（4）为了探究导体电阻大小与导体材料的关系，应选用编号为______的两根电阻丝进行实验。
【答案】灯泡亮度；转换法；长度；横截面积；AD。
【解析】（1）[1][2]将不同的电阻丝接入电路，电流大小不同，灯泡亮度不同，因此实验中
是通过观察灯泡亮度来比较电阻大小的，这种方法在物理学中称之为转换法。
（2）[3]选用编号为A、B的两根电阻丝进行实验，材料和横截面积相同，长度不同，可以探
究导体电阻大小与长度的关系。
（3）[4]选用编号为A、C的两根电阻丝进行实验，材料和长度相同，横截面积不同，可以探
究导体电阻大小与横截面积的关系。
（4）[5]为了探究导体电阻大小与导体材料的关系，保持长度和横截面积相同，材料不同，选
择AD两根电阻丝。
6．（2021·山西中考真题）生活中常用的合金是一种复合材料，复合材料通常是由起搭建作
用的基体材料和分散于其中的增强材料两部分组成。由于两种材料的共同作用，使合金具有不同特
性。下表提供了黄铜和青铜两种合金的部分信息。
合金 基体材料 增强材料 特性 应用
黄铜 铜 锌 易加工 仪表
74

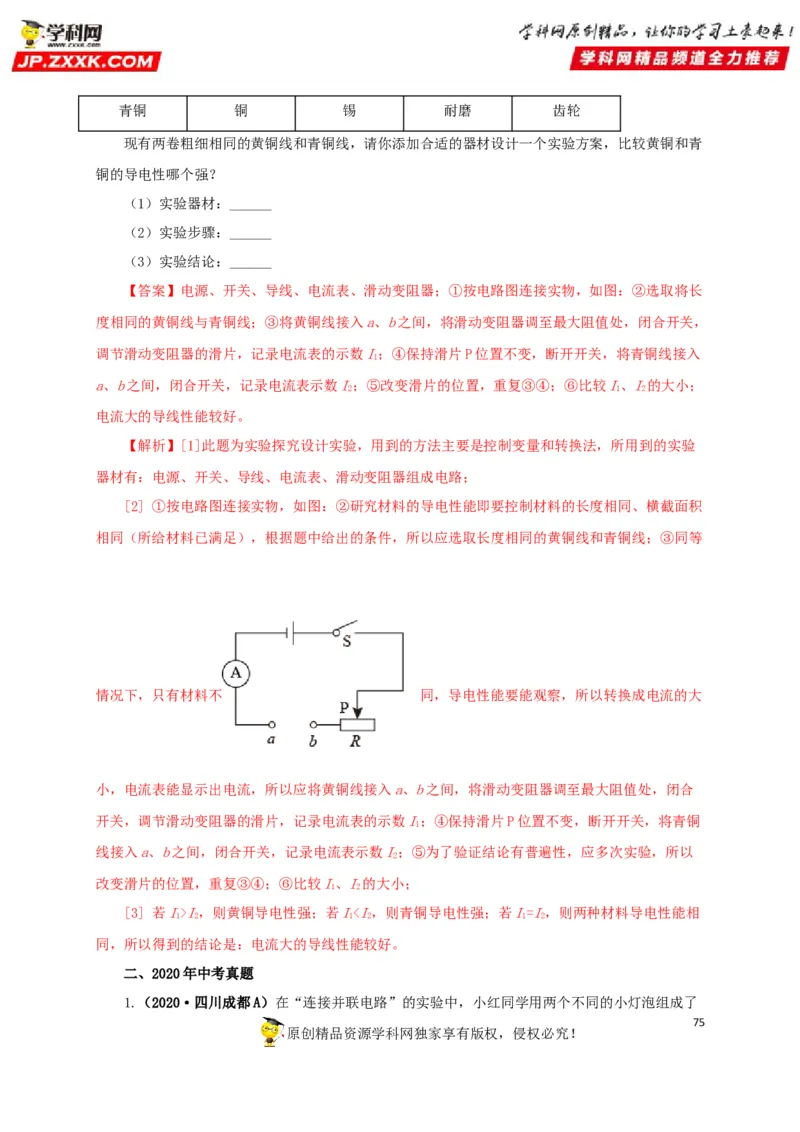

原创精品资源学科网独家享有版权，侵权必究！青铜 铜 锡 耐磨 齿轮
现有两卷粗细相同的黄铜线和青铜线，请你添加合适的器材设计一个实验方案，比较黄铜和青
铜的导电性哪个强？
（1）实验器材：______
（2）实验步骤：______
（3）实验结论：______
【答案】电源、开关、导线、电流表、滑动变阻器；①按电路图连接实物，如图：②选取将长
度相同的黄铜线与青铜线；③将黄铜线接入a、b之间，将滑动变阻器调至最大阻值处，闭合开关，
调节滑动变阻器的滑片，记录电流表的示数I；④保持滑片P位置不变，断开开关，将青铜线接入
1
a、b之间，闭合开关，记录电流表示数I；⑤改变滑片的位置，重复③④；⑥比较I、I的大小；
2 1 2
电流大的导线性能较好。
【解析】[1]此题为实验探究设计实验，用到的方法主要是控制变量和转换法，所用到的实验
器材有：电源、开关、导线、电流表、滑动变阻器组成电路；
[2] ①按电路图连接实物，如图：②研究材料的导电性能即要控制材料的长度相同、横截面积
相同（所给材料已满足），根据题中给出的条件，所以应选取长度相同的黄铜线和青铜线；③同等
情况下，只有材料不 同，导电性能要能观察，所以转换成电流的大
小，电流表能显示出电流，所以应将黄铜线接入a、b之间，将滑动变阻器调至最大阻值处，闭合
开关，调节滑动变阻器的滑片，记录电流表的示数I；④保持滑片P位置不变，断开开关，将青铜
1
线接入a、b之间，闭合开关，记录电流表示数I；⑤为了验证结论有普遍性，应多次实验，所以
2
改变滑片的位置，重复③④；⑥比较I、I的大小；
1 2
[3] 若I>I，则黄铜导电性强；若I
