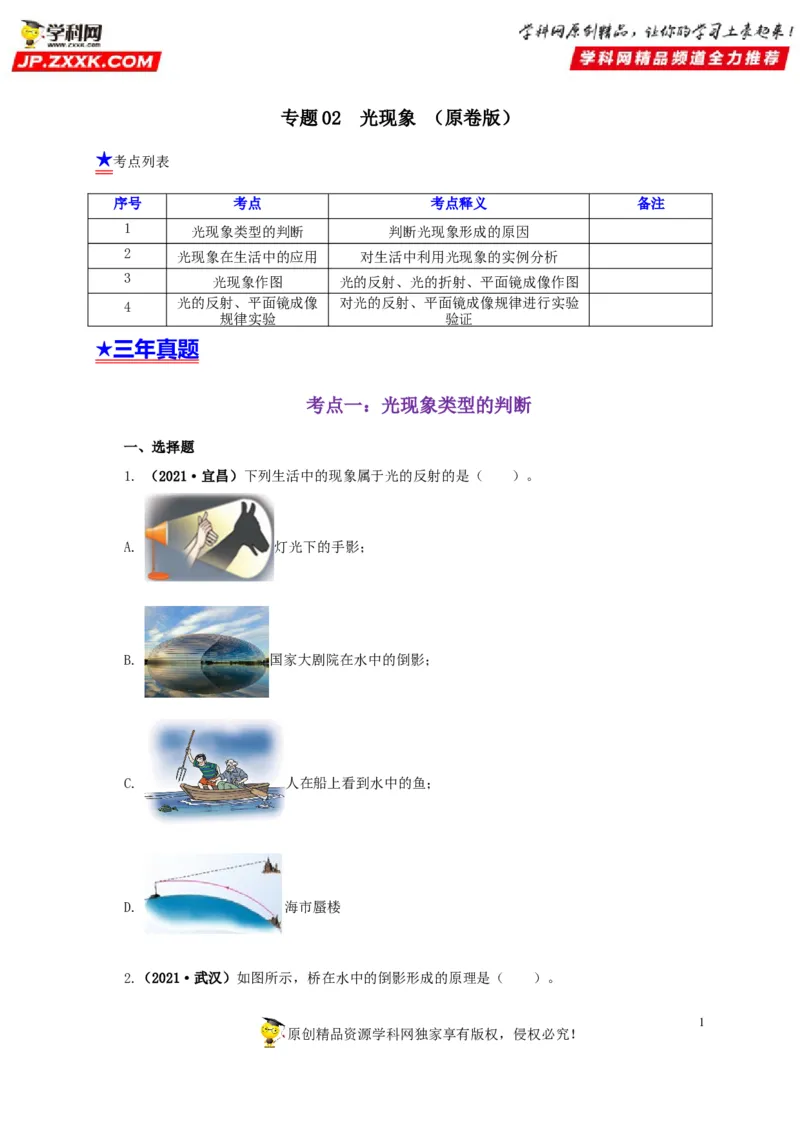

专题02 光现象 （原卷版）
★考点列表
序号 考点 考点释义 备注
1 光现象类型的判断 判断光现象形成的原因
2 光现象在生活中的应用 对生活中利用光现象的实例分析
3 光现象作图 光的反射、光的折射、平面镜成像作图
4 光的反射、平面镜成像 对光的反射、平面镜成像规律进行实验
规律实验 验证
★三年真题
考点一：光现象类型的判断
一、选择题
1. （2021·宜昌）下列生活中的现象属于光的反射的是（ ）。
A. 灯光下的手影；
B. 国家大剧院在水中的倒影；
C. 人在船上看到水中的鱼；
D. 海市蜃楼

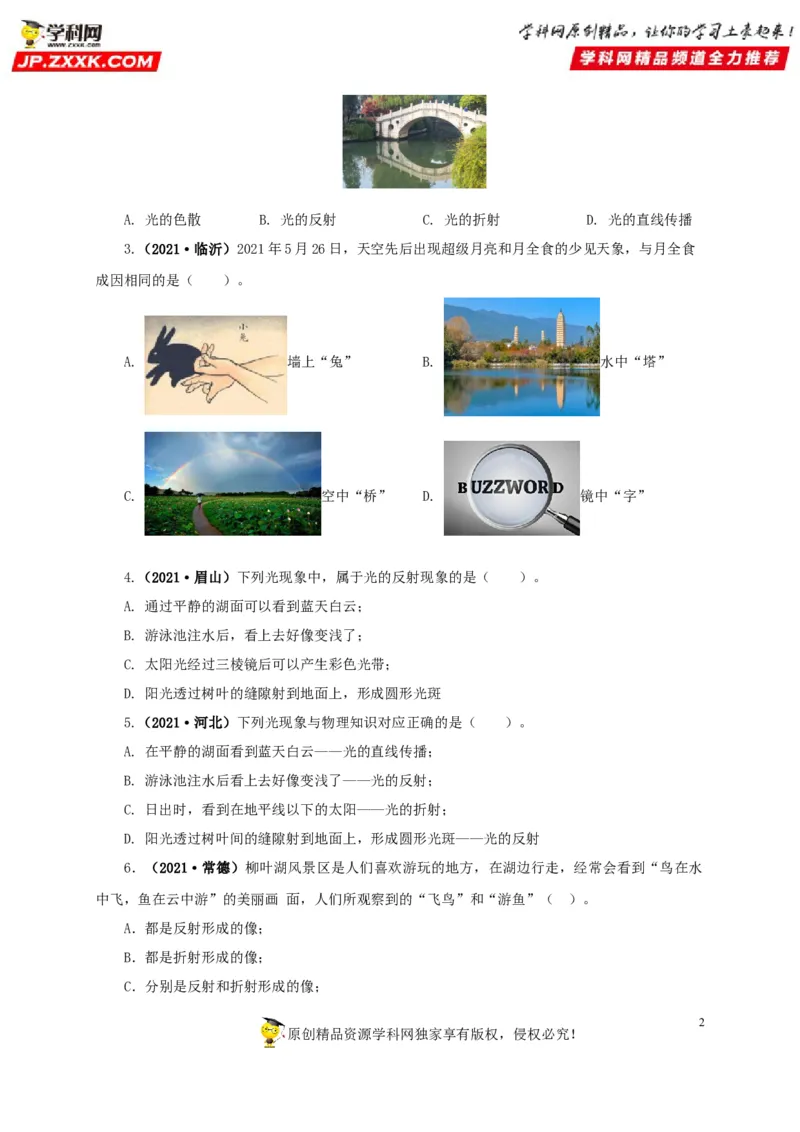

2.（2021·武汉）如图所示，桥在水中的倒影形成的原理是（ ）。
1
原创精品资源学科网独家享有版权，侵权必究！A. 光的色散 B. 光的反射 C. 光的折射 D. 光的直线传播

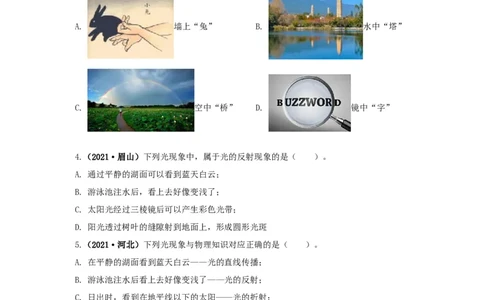

3.（2021·临沂）2021年5月26日，天空先后出现超级月亮和月全食的少见天象，与月全食
成因相同的是（ ）。
A. 墙上“兔” B. 水中“塔”
C. 空中“桥” D. 镜中“字”
4.（2021·眉山）下列光现象中，属于光的反射现象的是（ ）。
A. 通过平静的湖面可以看到蓝天白云；
B. 游泳池注水后，看上去好像变浅了；
C. 太阳光经过三棱镜后可以产生彩色光带；
D. 阳光透过树叶的缝隙射到地面上，形成圆形光斑
5.（2021·河北）下列光现象与物理知识对应正确的是（ ）。
A. 在平静的湖面看到蓝天白云——光的直线传播；
B. 游泳池注水后看上去好像变浅了——光的反射；
C. 日出时，看到在地平线以下的太阳——光的折射；
D. 阳光透过树叶间的缝隙射到地面上，形成圆形光斑——光的反射
6．（2021·常德）柳叶湖风景区是人们喜欢游玩的地方，在湖边行走，经常会看到“鸟在水
中飞，鱼在云中游”的美丽画 面，人们所观察到的“飞鸟”和“游鱼”（ ）。
A．都是反射形成的像；
B．都是折射形成的像；
C．分别是反射和折射形成的像；
2
原创精品资源学科网独家享有版权，侵权必究！D．分别是折射和反射形成的像

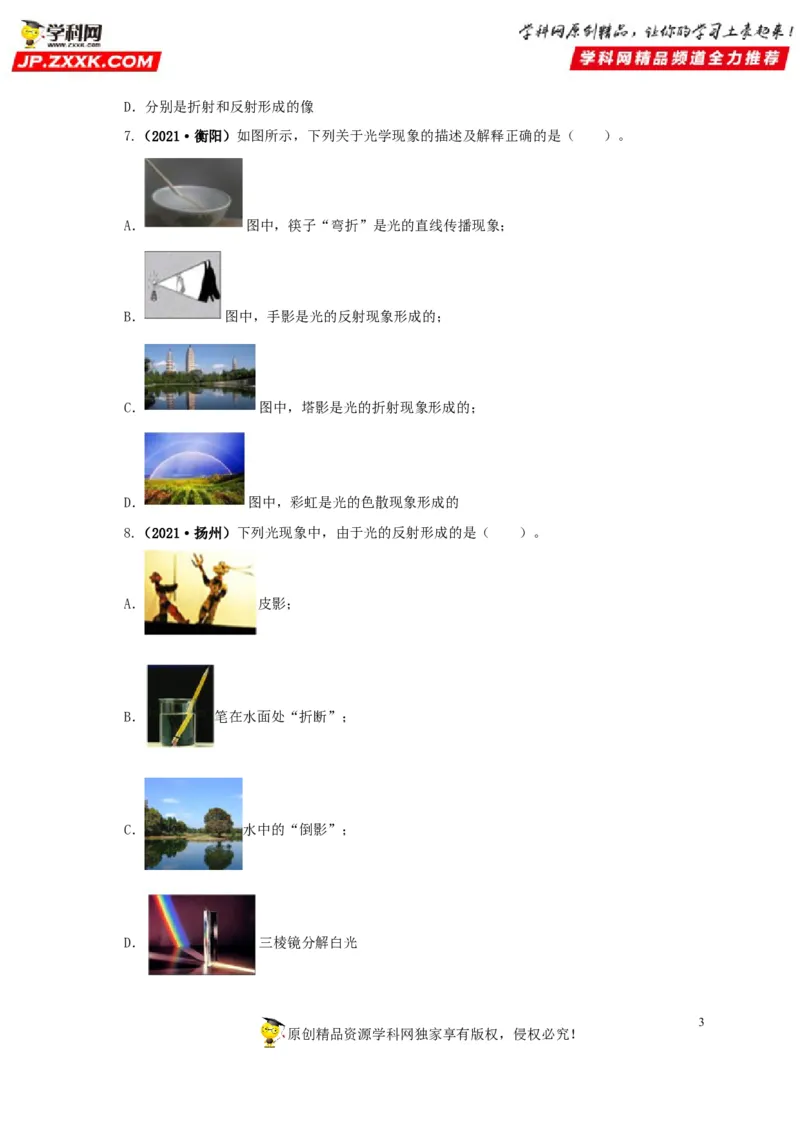

7.（2021·衡阳）如图所示，下列关于光学现象的描述及解释正确的是（ ）。
A． 图中，筷子“弯折”是光的直线传播现象；
B． 图中，手影是光的反射现象形成的；
C． 图中，塔影是光的折射现象形成的；
D． 图中，彩虹是光的色散现象形成的
8.（2021·扬州）下列光现象中，由于光的反射形成的是（ ）。
A． 皮影；
B． 笔在水面处“折断”；
C． 水中的“倒影”；
D． 三棱镜分解白光
3

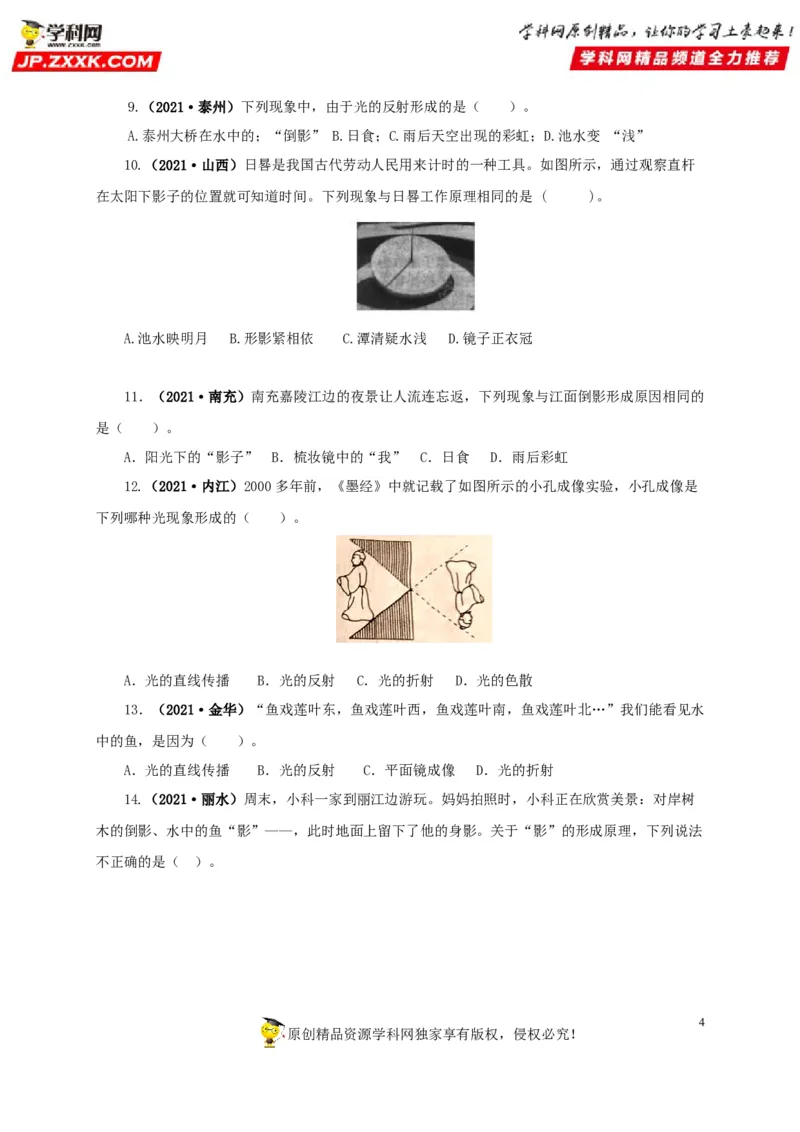

原创精品资源学科网独家享有版权，侵权必究！9.（2021·泰州）下列现象中，由于光的反射形成的是（ ）。
A.泰州大桥在水中的；“倒影” B.日食；C.雨后天空出现的彩虹；D.池水变 “浅”
10.（2021·山西）日晷是我国古代劳动人民用来计时的一种工具。如图所示，通过观察直杆
在太阳下影子的位置就可知道时间。下列现象与日晷工作原理相同的是 ( )。
A.池水映明月 B.形影紧相依 C.潭清疑水浅 D.镜子正衣冠
11．（2021·南充）南充嘉陵江边的夜景让人流连忘返，下列现象与江面倒影形成原因相同的
是（ ）。
A．阳光下的“影子” B．梳妆镜中的“我” C．日食 D．雨后彩虹

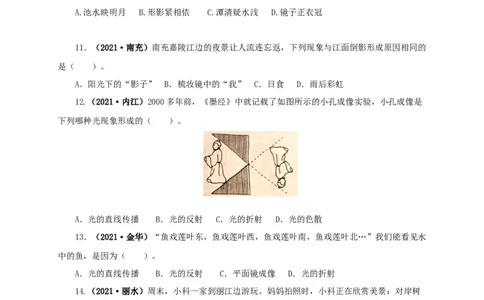

12.（2021·内江）2000多年前，《墨经》中就记载了如图所示的小孔成像实验，小孔成像是
下列哪种光现象形成的（ ）。
A．光的直线传播 B．光的反射 C．光的折射 D．光的色散
13．（2021·金华）“鱼戏莲叶东，鱼戏莲叶西，鱼戏莲叶南，鱼戏莲叶北…”我们能看见水
中的鱼，是因为（ ）。
A．光的直线传播 B．光的反射 C．平面镜成像 D．光的折射
14.（2021·丽水）周末，小科一家到丽江边游玩。妈妈拍照时，小科正在欣赏美景：对岸树
木的倒影、水中的鱼“影”——，此时地面上留下了他的身影。关于“影”的形成原理，下列说法
不正确的是（ ）。
4

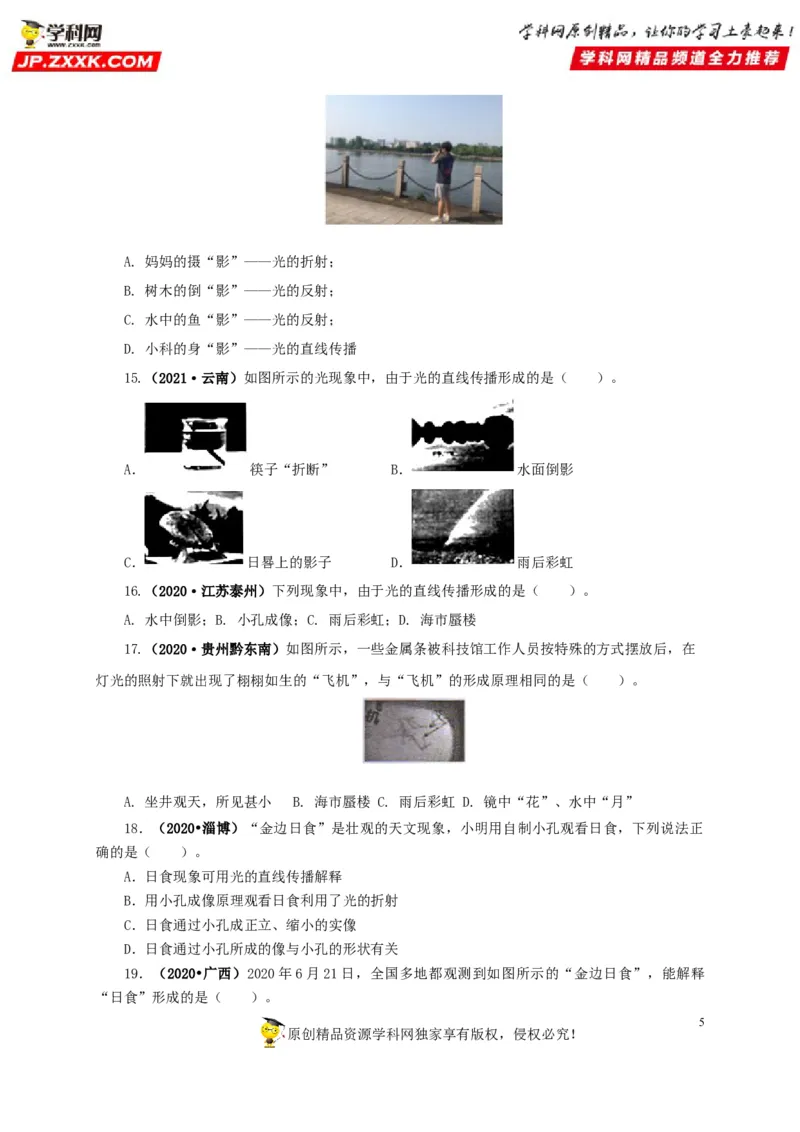

原创精品资源学科网独家享有版权，侵权必究！A. 妈妈的摄“影”——光的折射；
B. 树木的倒“影”——光的反射；
C. 水中的鱼“影”——光的反射；
D. 小科的身“影”——光的直线传播
15.（2021·云南）如图所示的光现象中，由于光的直线传播形成的是（ ）。
A． 筷子“折断” B． 水面倒影
C． 日晷上的影子 D． 雨后彩虹
16.（2020·江苏泰州）下列现象中，由于光的直线传播形成的是（ ）。
A. 水中倒影；B. 小孔成像；C. 雨后彩虹；D. 海市蜃楼
17.（2020·贵州黔东南）如图所示，一些金属条被科技馆工作人员按特殊的方式摆放后，在
灯光的照射下就出现了栩栩如生的“飞机”，与“飞机”的形成原理相同的是（ ）。
A. 坐井观天，所见甚小 B. 海市蜃楼 C. 雨后彩虹 D. 镜中“花”、水中“月”
18．（2020•淄博）“金边日食”是壮观的天文现象，小明用自制小孔观看日食，下列说法正
确的是（ ）。
A．日食现象可用光的直线传播解释
B．用小孔成像原理观看日食利用了光的折射
C．日食通过小孔成正立、缩小的实像
D．日食通过小孔所成的像与小孔的形状有关
19．（2020•广西）2020年6月21日，全国多地都观测到如图所示的“金边日食”，能解释
“日食”形成的是（ ）。
5
原创精品资源学科网独家享有版权，侵权必究！A．光的反射 B．光的折射 C．平面镜成像 D．光的直线传播

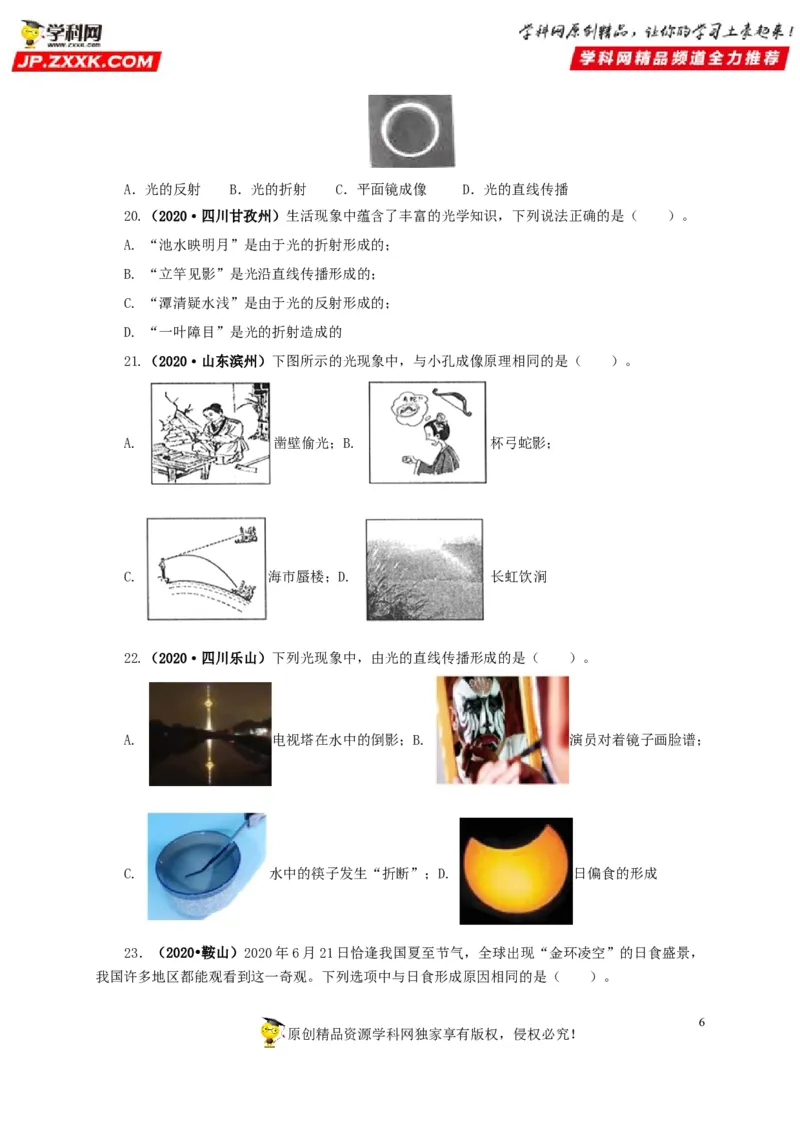

20.（2020·四川甘孜州）生活现象中蕴含了丰富的光学知识，下列说法正确的是（ ）。
A. “池水映明月”是由于光的折射形成的；
B. “立竿见影”是光沿直线传播形成的；
C. “潭清疑水浅”是由于光的反射形成的；
D. “一叶障目”是光的折射造成的
21.（2020·山东滨州）下图所示的光现象中，与小孔成像原理相同的是（ ）。
A. 凿壁偷光；B. 杯弓蛇影；
C. 海市蜃楼；D. 长虹饮涧
22.（2020·四川乐山）下列光现象中，由光的直线传播形成的是（ ）。
A. 电视塔在水中的倒影；B. 演员对着镜子画脸谱；
C. 水中的筷子发生“折断”；D. 日偏食的形成
23．（2020•鞍山）2020年6月21日恰逢我国夏至节气，全球出现“金环凌空”的日食盛景，
我国许多地区都能观看到这一奇观。下列选项中与日食形成原因相同的是（ ）。
6

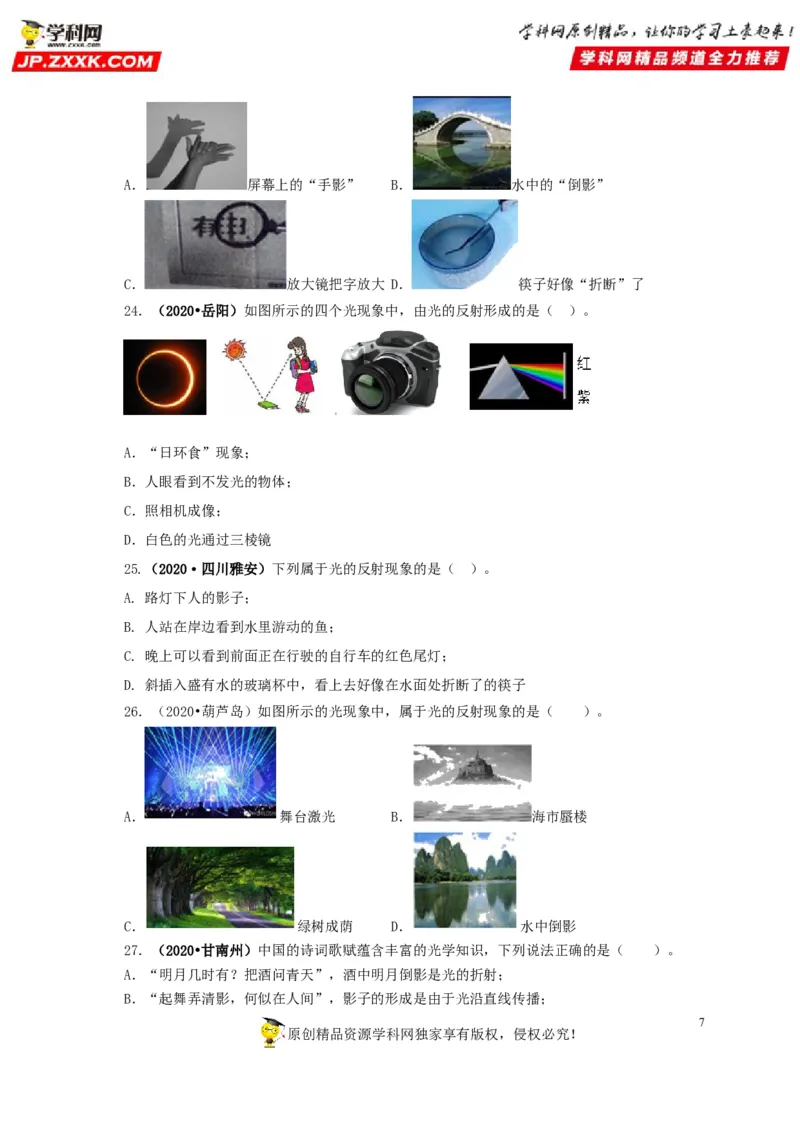

原创精品资源学科网独家享有版权，侵权必究！A． 屏幕上的“手影” B． 水中的“倒影”
C． 放大镜把字放大 D． 筷子好像“折断”了
24．（2020•岳阳）如图所示的四个光现象中，由光的反射形成的是（ ）。
A．“日环食”现象；
B．人眼看到不发光的物体；
C．照相机成像；
D．白色的光通过三棱镜
25.（2020·四川雅安）下列属于光的反射现象的是（ ）。
A. 路灯下人的影子；
B. 人站在岸边看到水里游动的鱼；
C. 晚上可以看到前面正在行驶的自行车的红色尾灯；
D. 斜插入盛有水的玻璃杯中，看上去好像在水面处折断了的筷子
26．（2020•葫芦岛）如图所示的光现象中，属于光的反射现象的是（ ）。
A． 舞台激光 B． 海市蜃楼
C． 绿树成荫 D． 水中倒影
27．（2020•甘南州）中国的诗词歌赋蕴含丰富的光学知识，下列说法正确的是（ ）。
A．“明月几时有？把酒问青天”，酒中明月倒影是光的折射；
B．“起舞弄清影，何似在人间”，影子的形成是由于光沿直线传播；
7

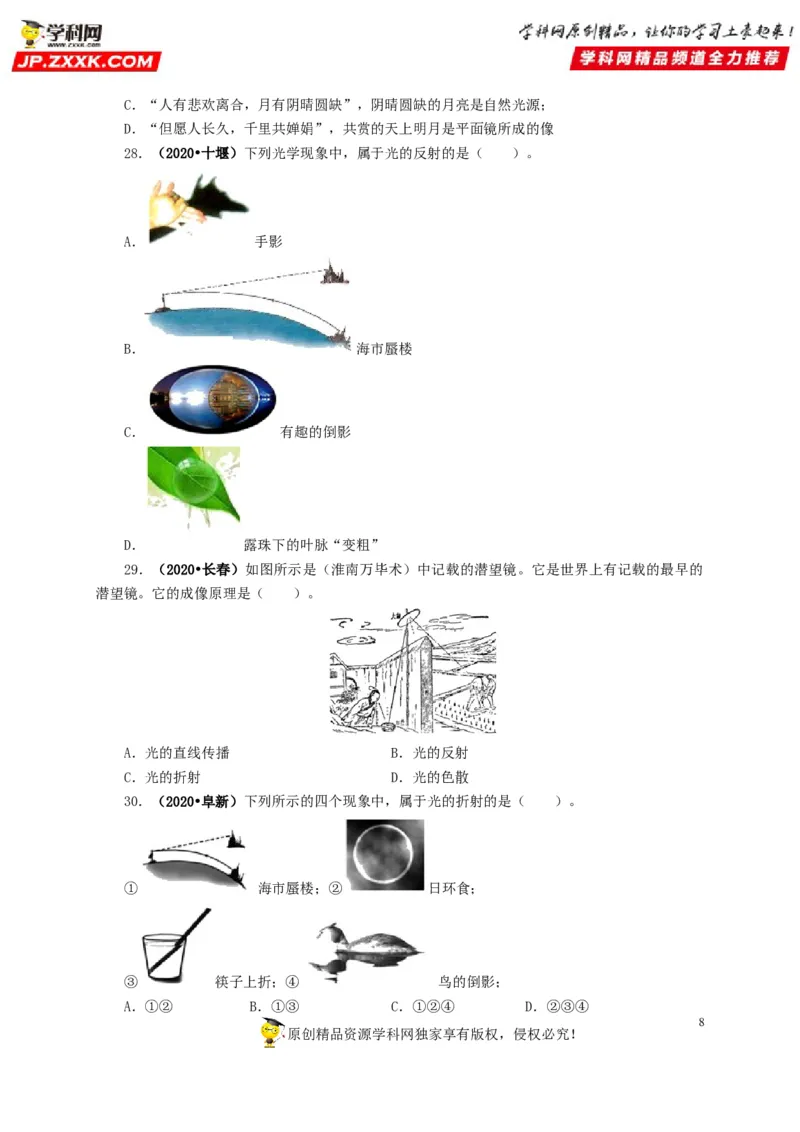

原创精品资源学科网独家享有版权，侵权必究！C．“人有悲欢离合，月有阴晴圆缺”，阴晴圆缺的月亮是自然光源；
D．“但愿人长久，千里共婵娟”，共赏的天上明月是平面镜所成的像
28．（2020•十堰）下列光学现象中，属于光的反射的是（ ）。
A． 手影
B． 海市蜃楼
C． 有趣的倒影
D． 露珠下的叶脉“变粗”
29．（2020•长春）如图所示是（淮南万毕术）中记载的潜望镜。它是世界上有记载的最早的
潜望镜。它的成像原理是（ ）。
A．光的直线传播 B．光的反射
C．光的折射 D．光的色散
30．（2020•阜新）下列所示的四个现象中，属于光的折射的是（ ）。
① 海市蜃楼；② 日环食；
③ 筷子上折；④ 鸟的倒影；
A．①② B．①③ C．①②④ D．②③④
8

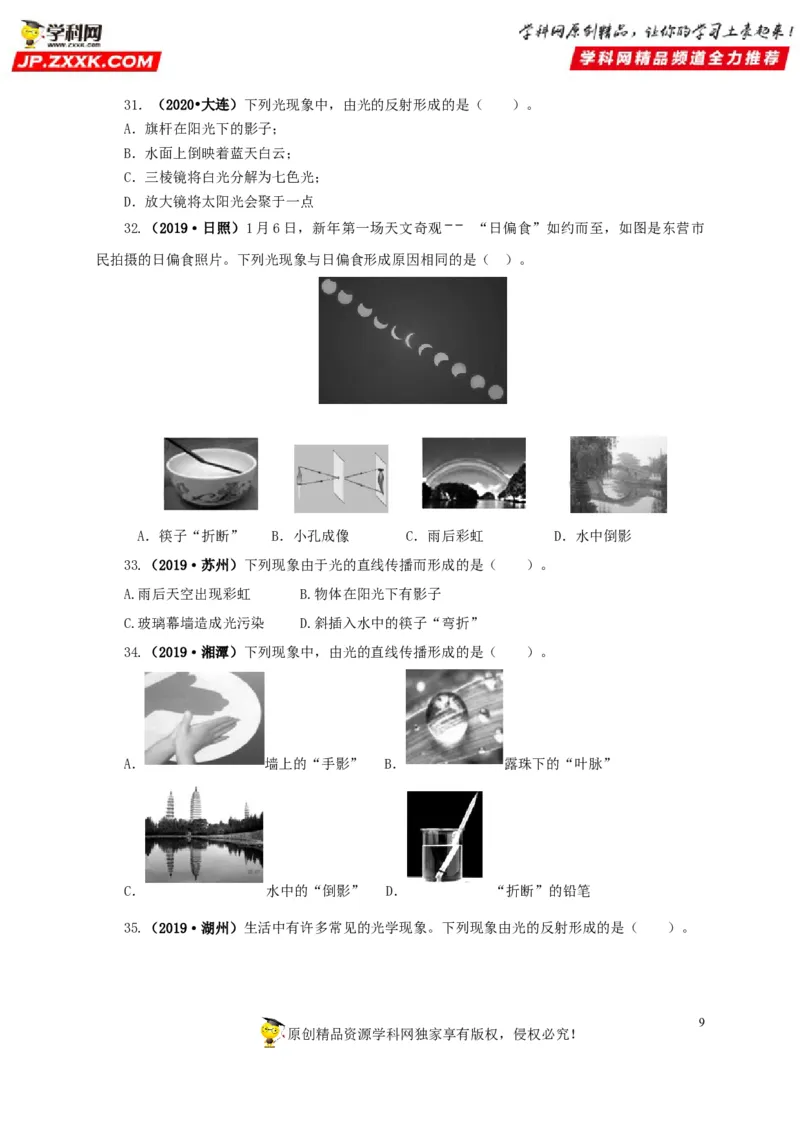

原创精品资源学科网独家享有版权，侵权必究！31．（2020•大连）下列光现象中，由光的反射形成的是（ ）。
A．旗杆在阳光下的影子；
B．水面上倒映着蓝天白云；
C．三棱镜将白光分解为七色光；
D．放大镜将太阳光会聚于一点
32.（2019·日照）1月6日，新年第一场天文奇观 “日偏食”如约而至，如图是东营市
民拍摄的日偏食照片。下列光现象与日偏食形成原因相同的是（ ）。
A．筷子“折断” B．小孔成像 C．雨后彩虹 D．水中倒影
33.（2019·苏州）下列现象由于光的直线传播而形成的是（ ）。
A.雨后天空出现彩虹 B.物体在阳光下有影子
C.玻璃幕墙造成光污染 D.斜插入水中的筷子“弯折”
34.（2019·湘潭）下列现象中，由光的直线传播形成的是（ ）。
A． 墙上的“手影” B． 露珠下的“叶脉”
C． 水中的“倒影” D． “折断”的铅笔
35.（2019·湖州）生活中有许多常见的光学现象。下列现象由光的反射形成的是（ ）。
9

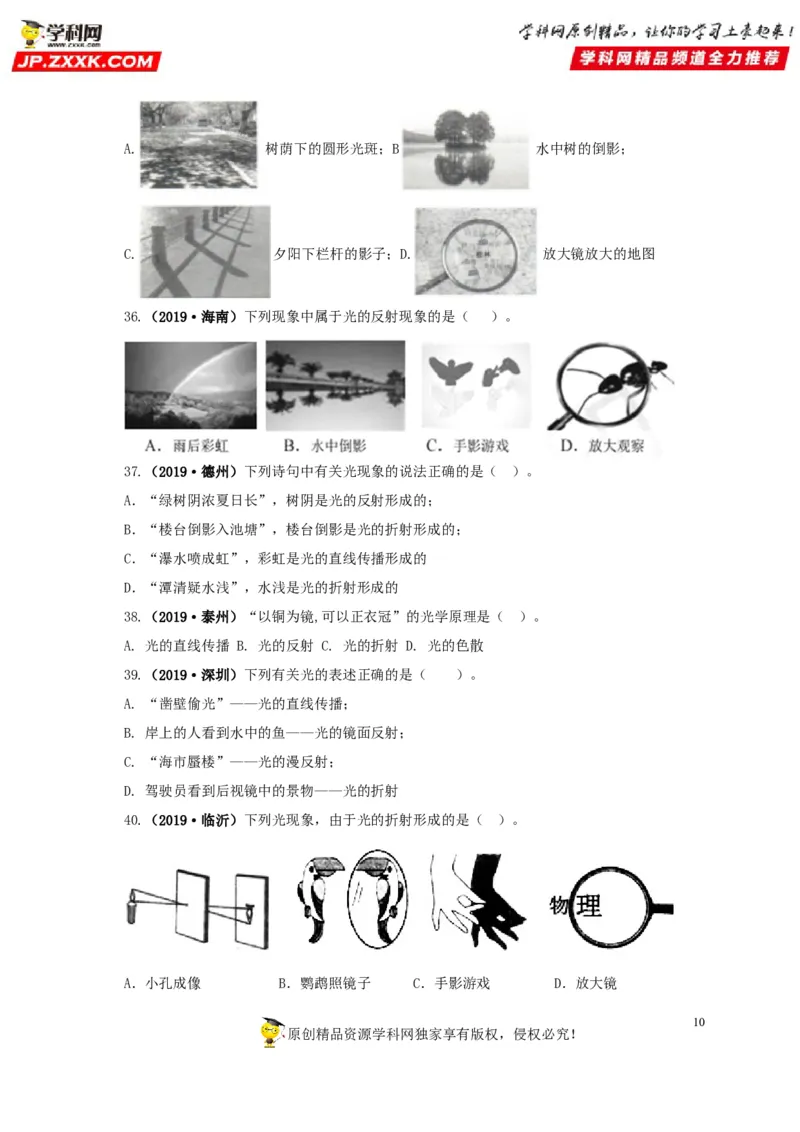

原创精品资源学科网独家享有版权，侵权必究！A. 树荫下的圆形光斑；B 水中树的倒影；
C. 夕阳下栏杆的影子；D. 放大镜放大的地图
36.（2019·海南）下列现象中属于光的反射现象的是（ ）。
37.（2019·德州）下列诗句中有关光现象的说法正确的是（ ）。
A．“绿树阴浓夏日长”，树阴是光的反射形成的；
B．“楼台倒影入池塘”，楼台倒影是光的折射形成的；
C．“瀑水喷成虹”，彩虹是光的直线传播形成的
D．“潭清疑水浅”，水浅是光的折射形成的
38.（2019·泰州）“以铜为镜,可以正衣冠”的光学原理是（ ）。
A. 光的直线传播 B. 光的反射 C. 光的折射 D. 光的色散
39.（2019·深圳）下列有关光的表述正确的是（ ）。
A. “凿壁偷光”——光的直线传播；
B. 岸上的人看到水中的鱼——光的镜面反射；
C. “海市蜃楼”——光的漫反射；
D. 驾驶员看到后视镜中的景物——光的折射
40.（2019·临沂）下列光现象，由于光的折射形成的是（ ）。
A．小孔成像 B．鹦鹉照镜子 C．手影游戏 D．放大镜
10

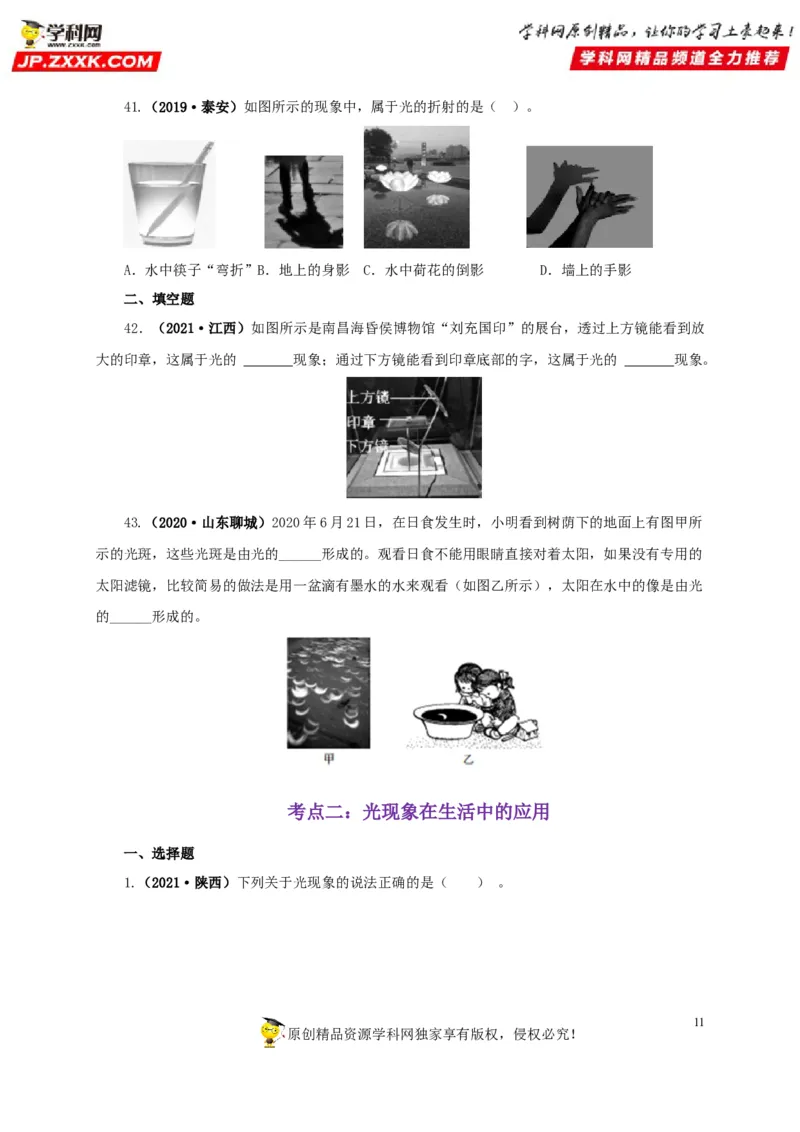

原创精品资源学科网独家享有版权，侵权必究！41.（2019·泰安）如图所示的现象中，属于光的折射的是（ ）。
A．水中筷子“弯折”B．地上的身影 C．水中荷花的倒影 D．墙上的手影
二、填空题
42．（2021·江西）如图所示是南昌海昏侯博物馆“刘充国印”的展台，透过上方镜能看到放
大的印章，这属于光的 现象；通过下方镜能看到印章底部的字，这属于光的 现象。
43.（2020·山东聊城）2020年6月21日，在日食发生时，小明看到树荫下的地面上有图甲所
示的光斑，这些光斑是由光的______形成的。观看日食不能用眼睛直接对着太阳，如果没有专用的
太阳滤镜，比较简易的做法是用一盆滴有墨水的水来观看（如图乙所示），太阳在水中的像是由光
的______形成的。
考点二：光现象在生活中的应用
一、选择题

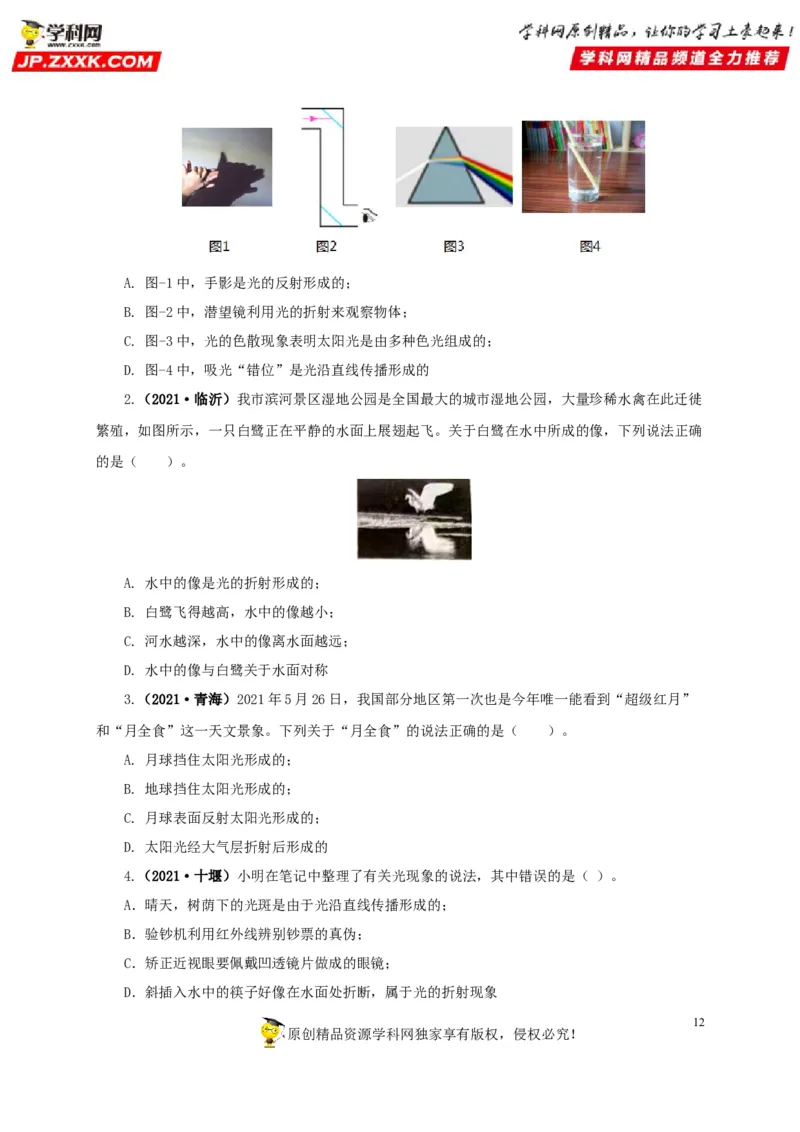

1.（2021·陕西）下列关于光现象的说法正确的是（ ） 。
11
原创精品资源学科网独家享有版权，侵权必究！A. 图-1中，手影是光的反射形成的；
B. 图-2中，潜望镜利用光的折射来观察物体；
C. 图-3中，光的色散现象表明太阳光是由多种色光组成的；
D. 图-4中，吸光“错位”是光沿直线传播形成的
2.（2021·临沂）我市滨河景区湿地公园是全国最大的城市湿地公园，大量珍稀水禽在此迁徙
繁殖，如图所示，一只白鹭正在平静的水面上展翅起飞。关于白鹭在水中所成的像，下列说法正确
的是（ ）。
A. 水中的像是光的折射形成的；
B. 白鹭飞得越高，水中的像越小；
C. 河水越深，水中的像离水面越远；
D. 水中的像与白鹭关于水面对称
3.（2021·青海）2021年5月26日，我国部分地区第一次也是今年唯一能看到“超级红月”
和“月全食”这一天文景象。下列关于“月全食”的说法正确的是（ ）。
A. 月球挡住太阳光形成的；
B. 地球挡住太阳光形成的；
C. 月球表面反射太阳光形成的；
D. 太阳光经大气层折射后形成的
4.（2021·十堰）小明在笔记中整理了有关光现象的说法，其中错误的是（ ）。
A．晴天，树荫下的光斑是由于光沿直线传播形成的；
B．验钞机利用红外线辨别钞票的真伪；
C．矫正近视眼要佩戴凹透镜片做成的眼镜；
D．斜插入水中的筷子好像在水面处折断，属于光的折射现象
12

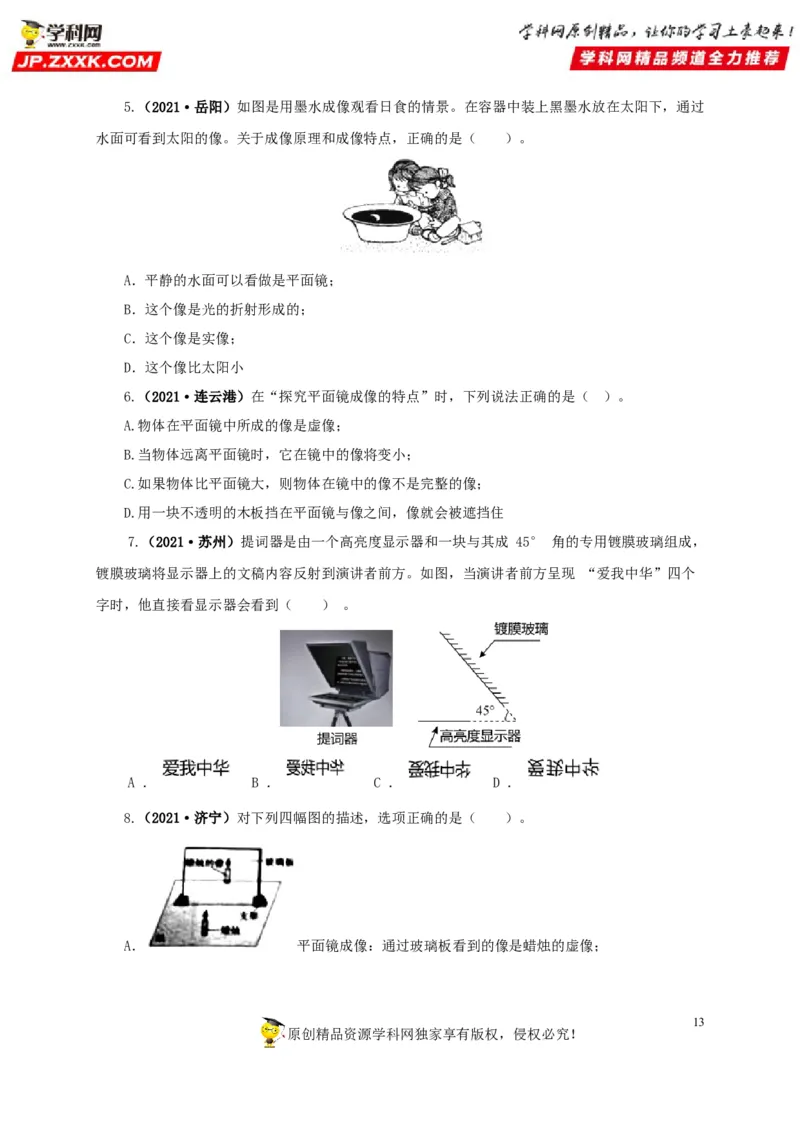

原创精品资源学科网独家享有版权，侵权必究！5.（2021·岳阳）如图是用墨水成像观看日食的情景。在容器中装上黑墨水放在太阳下，通过
水面可看到太阳的像。关于成像原理和成像特点，正确的是（ ）。
A．平静的水面可以看做是平面镜；
B．这个像是光的折射形成的；
C．这个像是实像；
D．这个像比太阳小
6.（2021·连云港）在“探究平面镜成像的特点”时，下列说法正确的是（ ）。
A.物体在平面镜中所成的像是虚像；
B.当物体远离平面镜时，它在镜中的像将变小；
C.如果物体比平面镜大，则物体在镜中的像不是完整的像；
D.用一块不透明的木板挡在平面镜与像之间，像就会被遮挡住
7.（2021·苏州）提词器是由一个高亮度显示器和一块与其成 45° 角的专用镀膜玻璃组成，
镀膜玻璃将显示器上的文稿内容反射到演讲者前方。如图，当演讲者前方呈现 “爱我中华”四个
字时，他直接看显示器会看到（ ） 。
A ． B ． C ． D ．
8.（2021·济宁）对下列四幅图的描述，选项正确的是（ ）。
A． 平面镜成像：通过玻璃板看到的像是蜡烛的虚像；
13

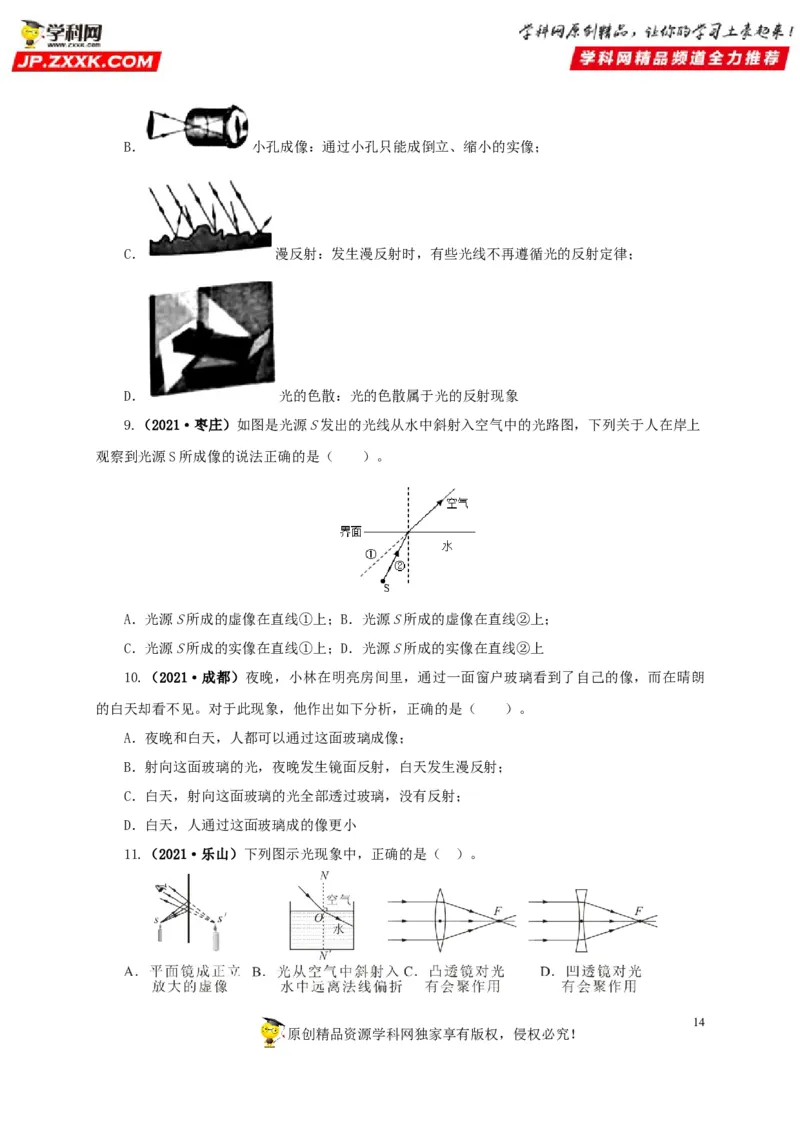

原创精品资源学科网独家享有版权，侵权必究！B． 小孔成像：通过小孔只能成倒立、缩小的实像；
C． 漫反射：发生漫反射时，有些光线不再遵循光的反射定律；
D． 光的色散：光的色散属于光的反射现象
9.（2021·枣庄）如图是光源S发出的光线从水中斜射入空气中的光路图，下列关于人在岸上
观察到光源S所成像的说法正确的是（ ）。
A．光源S所成的虚像在直线①上；B．光源S所成的虚像在直线②上；
C．光源S所成的实像在直线①上；D．光源S所成的实像在直线②上
10.（2021·成都）夜晚，小林在明亮房间里，通过一面窗户玻璃看到了自己的像，而在晴朗
的白天却看不见。对于此现象，他作出如下分析，正确的是（ ）。
A．夜晚和白天，人都可以通过这面玻璃成像；
B．射向这面玻璃的光，夜晚发生镜面反射，白天发生漫反射；
C．白天，射向这面玻璃的光全部透过玻璃，没有反射；
D．白天，人通过这面玻璃成的像更小
11.（2021·乐山）下列图示光现象中，正确的是（ ）。
14

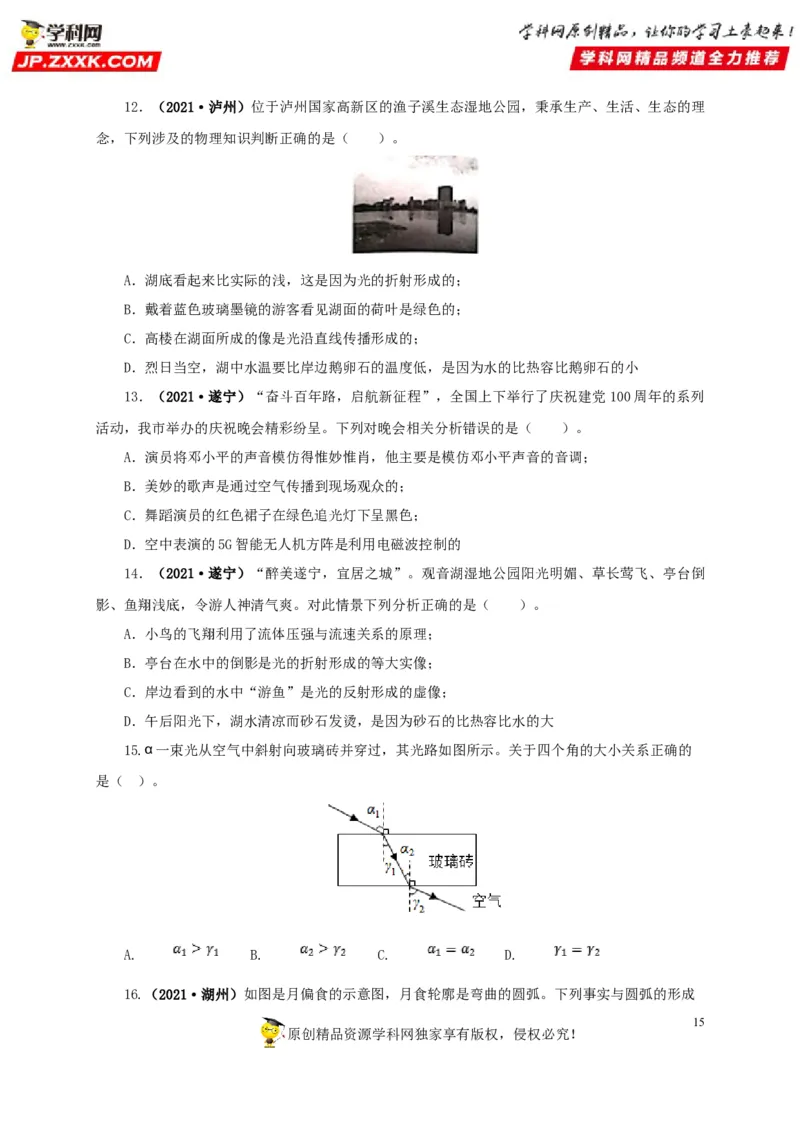

原创精品资源学科网独家享有版权，侵权必究！12．（2021·泸州）位于泸州国家高新区的渔子溪生态湿地公园，秉承生产、生活、生态的理
念，下列涉及的物理知识判断正确的是（ ）。
A．湖底看起来比实际的浅，这是因为光的折射形成的；
B．戴着蓝色玻璃墨镜的游客看见湖面的荷叶是绿色的；
C．高楼在湖面所成的像是光沿直线传播形成的；
D．烈日当空，湖中水温要比岸边鹅卵石的温度低，是因为水的比热容比鹅卵石的小
13．（2021·遂宁）“奋斗百年路，启航新征程”，全国上下举行了庆祝建党 100周年的系列
活动，我市举办的庆祝晚会精彩纷呈。下列对晚会相关分析错误的是（ ）。
A．演员将邓小平的声音模仿得惟妙惟肖，他主要是模仿邓小平声音的音调；
B．美妙的歌声是通过空气传播到现场观众的；
C．舞蹈演员的红色裙子在绿色追光灯下呈黑色；
D．空中表演的5G智能无人机方阵是利用电磁波控制的
14．（2021·遂宁）“醉美遂宁，宜居之城”。观音湖湿地公园阳光明媚、草长莺飞、亭台倒
影、鱼翔浅底，令游人神清气爽。对此情景下列分析正确的是（ ）。
A．小鸟的飞翔利用了流体压强与流速关系的原理；
B．亭台在水中的倒影是光的折射形成的等大实像；
C．岸边看到的水中“游鱼”是光的反射形成的虚像；
D．午后阳光下，湖水清凉而砂石发烫，是因为砂石的比热容比水的大
15.α一束光从空气中斜射向玻璃砖并穿过，其光路如图所示。关于四个角的大小关系正确的
是（ ）。
A. B. C. D.

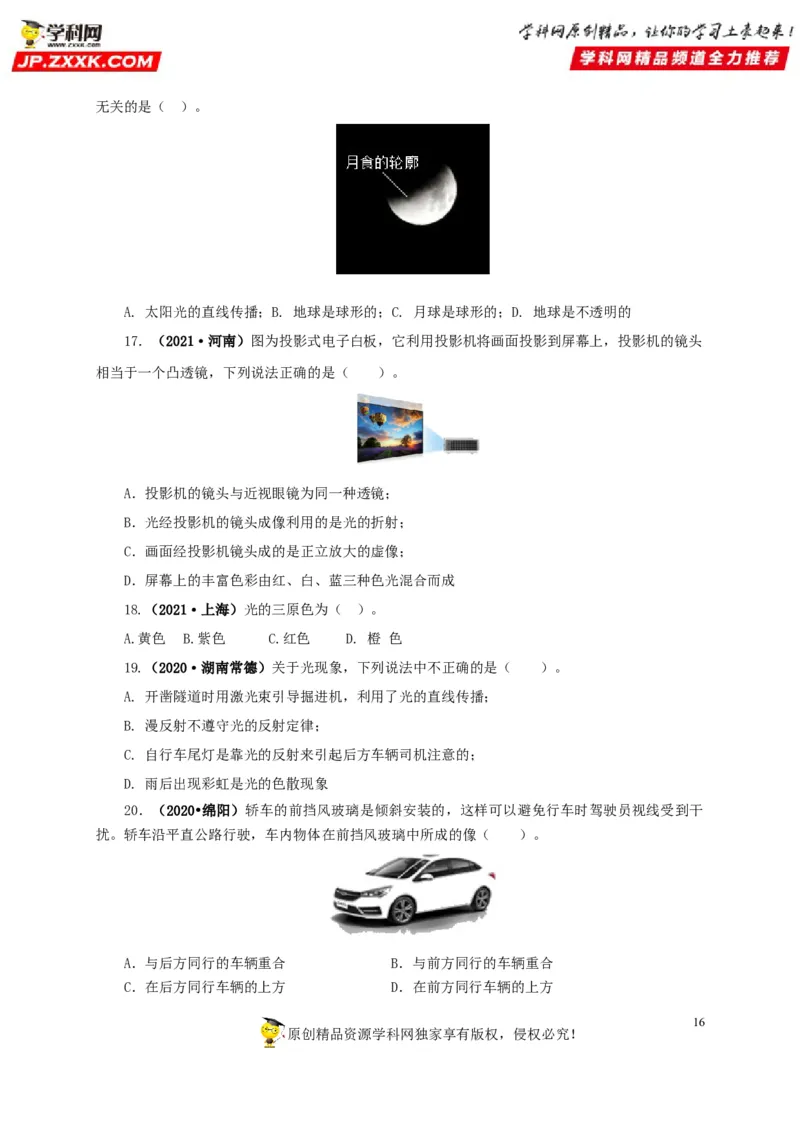

16.（2021·湖州）如图是月偏食的示意图，月食轮廓是弯曲的圆弧。下列事实与圆弧的形成
15
原创精品资源学科网独家享有版权，侵权必究！无关的是（ ）。
A. 太阳光的直线传播；B. 地球是球形的；C. 月球是球形的；D. 地球是不透明的
17．（2021·河南）图为投影式电子白板，它利用投影机将画面投影到屏幕上，投影机的镜头
相当于一个凸透镜，下列说法正确的是（ ）。
A．投影机的镜头与近视眼镜为同一种透镜；
B．光经投影机的镜头成像利用的是光的折射；
C．画面经投影机镜头成的是正立放大的虚像；
D．屏幕上的丰富色彩由红、白、蓝三种色光混合而成
18.（2021·上海）光的三原色为（ ）。
A.黄色 B.紫色 C.红色 D. 橙 色
19.（2020·湖南常德）关于光现象，下列说法中不正确的是（ ）。
A. 开凿隧道时用激光束引导掘进机，利用了光的直线传播；
B. 漫反射不遵守光的反射定律；
C. 自行车尾灯是靠光的反射来引起后方车辆司机注意的；
D. 雨后出现彩虹是光的色散现象
20．（2020•绵阳）轿车的前挡风玻璃是倾斜安装的，这样可以避免行车时驾驶员视线受到干
扰。轿车沿平直公路行驶，车内物体在前挡风玻璃中所成的像（ ）。
A．与后方同行的车辆重合 B．与前方同行的车辆重合
C．在后方同行车辆的上方 D．在前方同行车辆的上方
16

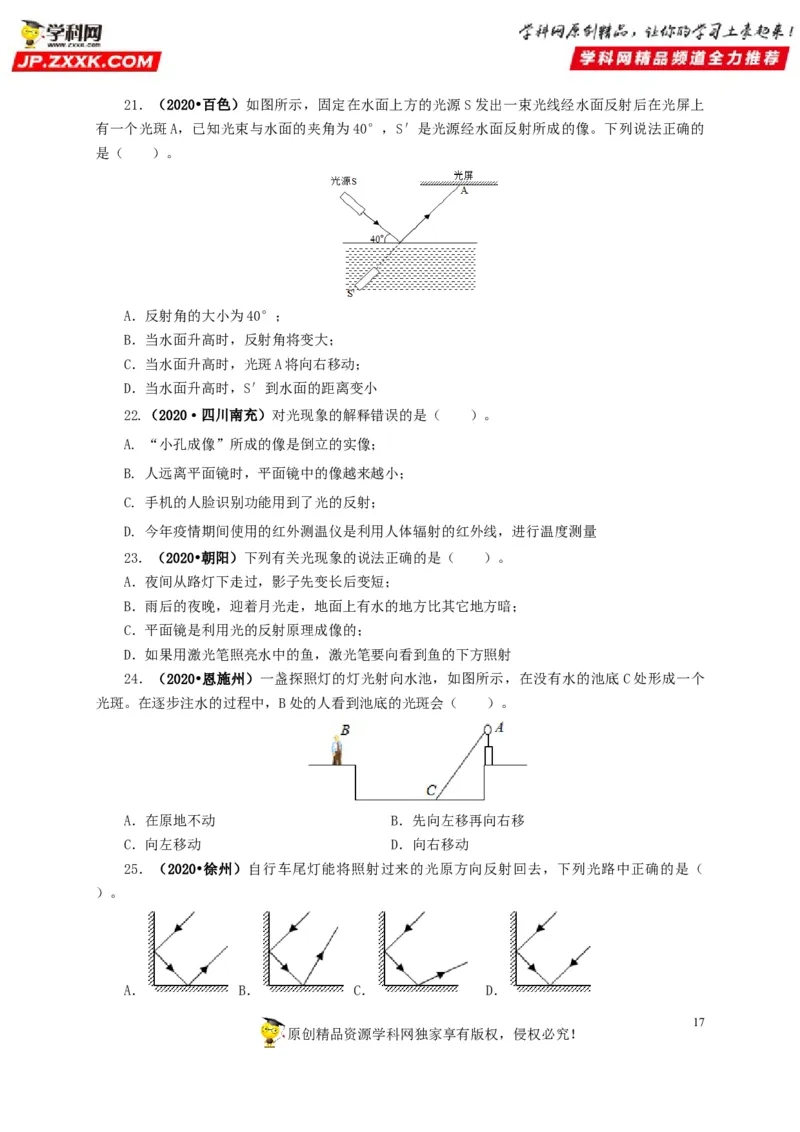

原创精品资源学科网独家享有版权，侵权必究！21．（2020•百色）如图所示，固定在水面上方的光源S发出一束光线经水面反射后在光屏上
有一个光斑A，已知光束与水面的夹角为40°，S′是光源经水面反射所成的像。下列说法正确的
是（ ）。
A．反射角的大小为40°；
B．当水面升高时，反射角将变大；
C．当水面升高时，光斑A将向右移动；
D．当水面升高时，S′到水面的距离变小
22.（2020·四川南充）对光现象的解释错误的是（ ）。
A. “小孔成像”所成的像是倒立的实像；
B. 人远离平面镜时，平面镜中的像越来越小；
C. 手机的人脸识别功能用到了光的反射；
D. 今年疫情期间使用的红外测温仪是利用人体辐射的红外线，进行温度测量
23．（2020•朝阳）下列有关光现象的说法正确的是（ ）。
A．夜间从路灯下走过，影子先变长后变短；
B．雨后的夜晚，迎着月光走，地面上有水的地方比其它地方暗；
C．平面镜是利用光的反射原理成像的；
D．如果用激光笔照亮水中的鱼，激光笔要向看到鱼的下方照射
24．（2020•恩施州）一盏探照灯的灯光射向水池，如图所示，在没有水的池底C处形成一个
光斑。在逐步注水的过程中，B处的人看到池底的光斑会（ ）。
A．在原地不动 B．先向左移再向右移
C．向左移动 D．向右移动
25．（2020•徐州）自行车尾灯能将照射过来的光原方向反射回去，下列光路中正确的是（
）。
A． B． C． D．
17

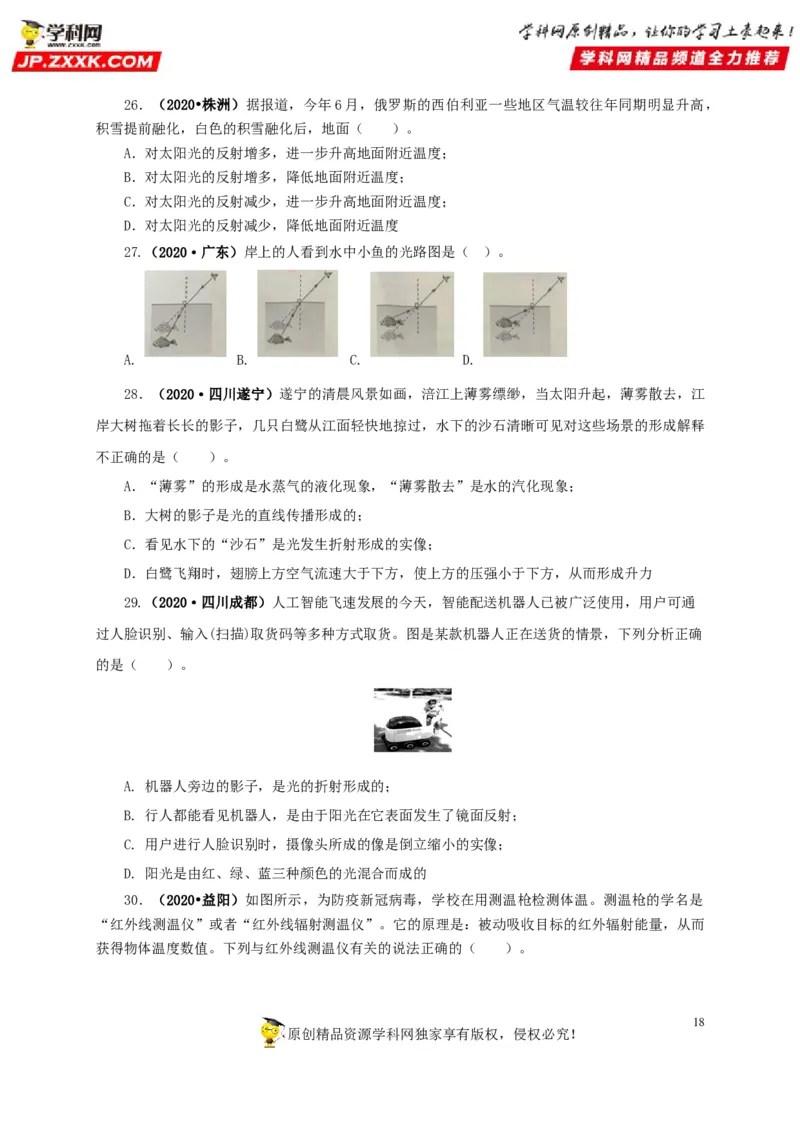

原创精品资源学科网独家享有版权，侵权必究！26．（2020•株洲）据报道，今年6月，俄罗斯的西伯利亚一些地区气温较往年同期明显升高，
积雪提前融化，白色的积雪融化后，地面（ ）。
A．对太阳光的反射增多，进一步升高地面附近温度；
B．对太阳光的反射增多，降低地面附近温度；
C．对太阳光的反射减少，进一步升高地面附近温度；
D．对太阳光的反射减少，降低地面附近温度
27.（2020·广东）岸上的人看到水中小鱼的光路图是（ ）。
A. B. C. D.
28．（2020·四川遂宁）遂宁的清晨风景如画，涪江上薄雾缥缈，当太阳升起，薄雾散去，江
岸大树拖着长长的影子，几只白鹭从江面轻快地掠过，水下的沙石清晰可见对这些场景的形成解释
不正确的是（ ）。
A．“薄雾”的形成是水蒸气的液化现象，“薄雾散去”是水的汽化现象；
B．大树的影子是光的直线传播形成的；
C．看见水下的“沙石”是光发生折射形成的实像；
D．白鹭飞翔时，翅膀上方空气流速大于下方，使上方的压强小于下方，从而形成升力
29.（2020·四川成都）人工智能飞速发展的今天，智能配送机器人已被广泛使用，用户可通
过人脸识别、输入(扫描)取货码等多种方式取货。图是某款机器人正在送货的情景，下列分析正确
的是（ ）。
A. 机器人旁边的影子，是光的折射形成的；
B. 行人都能看见机器人，是由于阳光在它表面发生了镜面反射；
C. 用户进行人脸识别时，摄像头所成的像是倒立缩小的实像；
D. 阳光是由红、绿、蓝三种颜色的光混合而成的
30．（2020•益阳）如图所示，为防疫新冠病毒，学校在用测温枪检测体温。测温枪的学名是
“红外线测温仪”或者“红外线辐射测温仪”。它的原理是：被动吸收目标的红外辐射能量，从而
获得物体温度数值。下列与红外线测温仪有关的说法正确的（ ）。
18
原创精品资源学科网独家享有版权，侵权必究！A．红外线通过肉眼可观察到；
B．红外线是声波的一种；
C．红外线测温仪是通过测温枪发出红外线来测体温；
D．红外线测温仪测体温说明红外线能传递能量

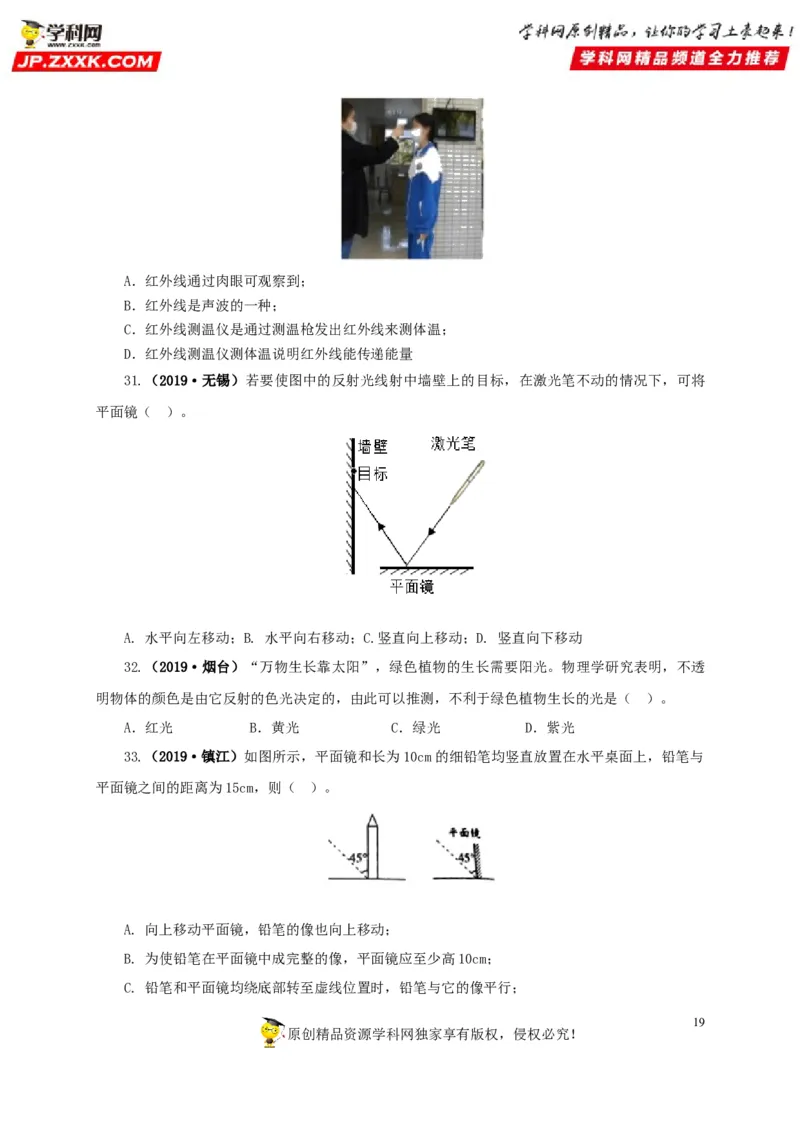

31.（2019·无锡）若要使图中的反射光线射中墙壁上的目标，在激光笔不动的情况下，可将
平面镜（ ）。
A. 水平向左移动；B. 水平向右移动；C.竖直向上移动；D. 竖直向下移动
32.（2019·烟台）“万物生长靠太阳”，绿色植物的生长需要阳光。物理学研究表明，不透
明物体的颜色是由它反射的色光决定的，由此可以推测，不利于绿色植物生长的光是（ ）。
A．红光 B．黄光 C．绿光 D．紫光
33.（2019·镇江）如图所示，平面镜和长为10cm的细铅笔均竖直放置在水平桌面上，铅笔与
平面镜之间的距离为15cm，则（ ）。
A. 向上移动平面镜，铅笔的像也向上移动；
B. 为使铅笔在平面镜中成完整的像，平面镜应至少高10cm；
C. 铅笔和平面镜均绕底部转至虚线位置时，铅笔与它的像平行；
19

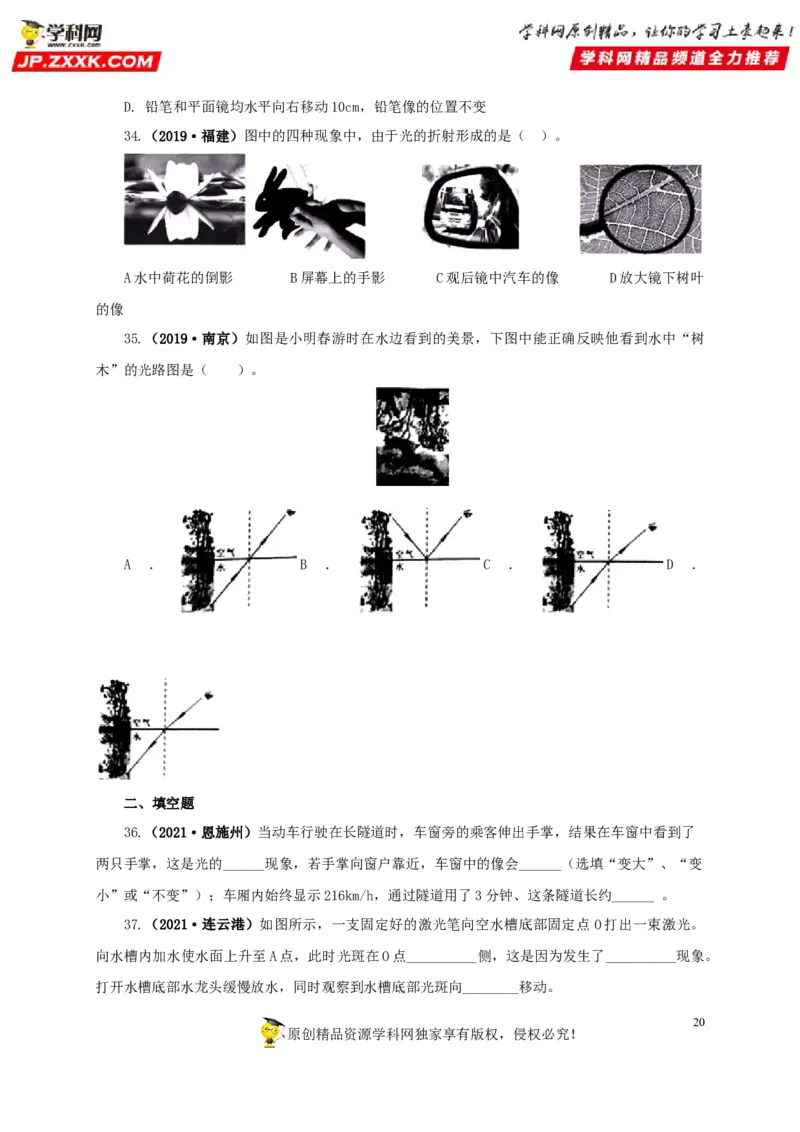

原创精品资源学科网独家享有版权，侵权必究！D. 铅笔和平面镜均水平向右移动10cm，铅笔像的位置不变
34.（2019·福建）图中的四种现象中，由于光的折射形成的是（ ）。
A水中荷花的倒影 B屏幕上的手影 C观后镜中汽车的像 D放大镜下树叶
的像
35.（2019·南京）如图是小明春游时在水边看到的美景，下图中能正确反映他看到水中“树
木”的光路图是（ ）。
A ． B ． C ． D ．
二、填空题
36.（2021·恩施州）当动车行驶在长隧道时，车窗旁的乘客伸出手掌，结果在车窗中看到了
两只手掌，这是光的______现象，若手掌向窗户靠近，车窗中的像会______（选填“变大”、“变
小”或“不变”）；车厢内始终显示216km/h，通过隧道用了3分钟、这条隧道长约______ 。
37.（2021·连云港）如图所示，一支固定好的激光笔向空水槽底部固定点O打出一束激光。
向水槽内加水使水面上升至A点，此时光斑在O点__________侧，这是因为发生了__________现象。
打开水槽底部水龙头缓慢放水，同时观察到水槽底部光斑向________移动。
20

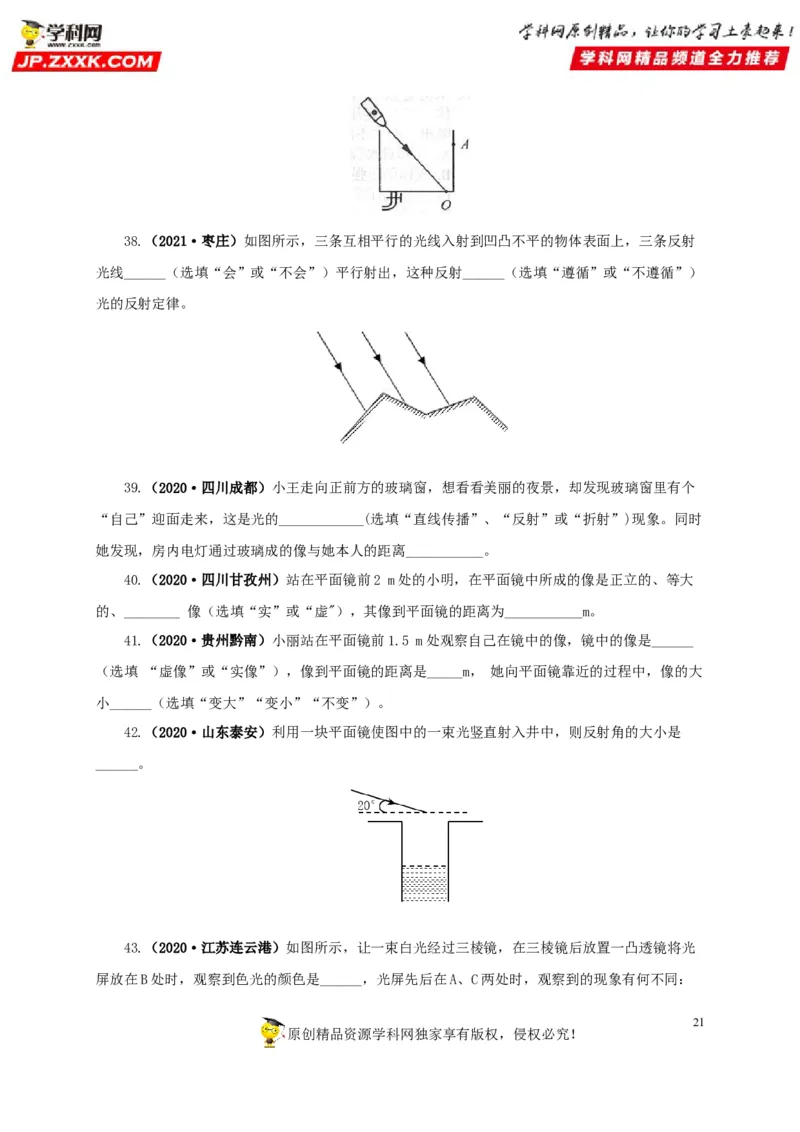

原创精品资源学科网独家享有版权，侵权必究！38.（2021·枣庄）如图所示，三条互相平行的光线入射到凹凸不平的物体表面上，三条反射
光线______（选填“会”或“不会”）平行射出，这种反射______（选填“遵循”或“不遵循”）
光的反射定律。
39.（2020·四川成都）小王走向正前方的玻璃窗，想看看美丽的夜景，却发现玻璃窗里有个
“自己”迎面走来，这是光的____________(选填“直线传播”、“反射”或“折射”)现象。同时
她发现，房内电灯通过玻璃成的像与她本人的距离___________。
40.（2020·四川甘孜州）站在平面镜前2 m处的小明，在平面镜中所成的像是正立的、等大
的、________ 像（选填“实”或“虚"），其像到平面镜的距离为___________m。
41.（2020·贵州黔南）小丽站在平面镜前1.5 m处观察自己在镜中的像，镜中的像是______
（选填 “虚像”或“实像”），像到平面镜的距离是_____m， 她向平面镜靠近的过程中，像的大
小______（选填“变大”“变小”“不变”）。
42.（2020·山东泰安）利用一块平面镜使图中的一束光竖直射入井中，则反射角的大小是
______。
43.（2020·江苏连云港）如图所示，让一束白光经过三棱镜，在三棱镜后放置一凸透镜将光
屏放在B处时，观察到色光的颜色是______，光屏先后在A、C两处时，观察到的现象有何不同：
21
原创精品资源学科网独家享有版权，侵权必究！______。

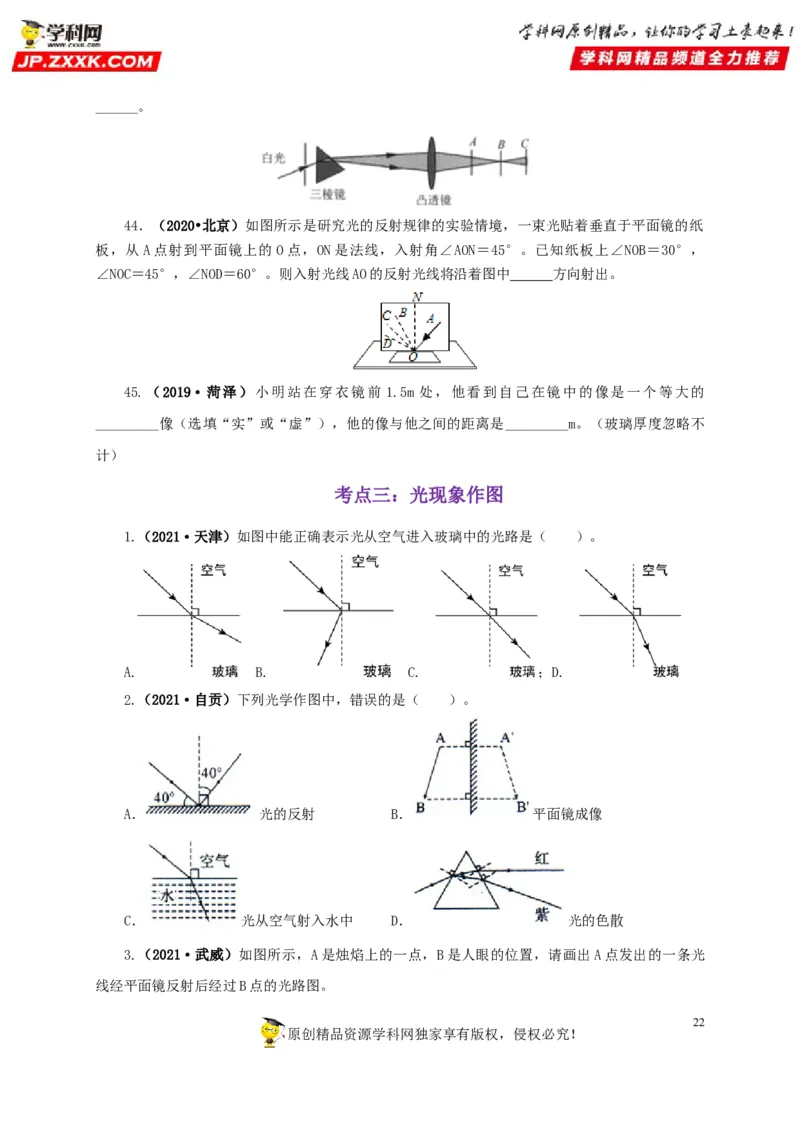

44．（2020•北京）如图所示是研究光的反射规律的实验情境，一束光贴着垂直于平面镜的纸
板，从A点射到平面镜上的O点，ON是法线，入射角∠AON＝45°。已知纸板上∠NOB＝30°，
∠NOC＝45°，∠NOD＝60°。则入射光线AO的反射光线将沿着图中 方向射出。
45.（2019·菏泽）小明站在穿衣镜前 1.5m 处，他看到自己在镜中的像是一个等大的
_________像（选填“实”或“虚”），他的像与他之间的距离是_________m。（玻璃厚度忽略不
计）
考点三：光现象作图
1.（2021·天津）如图中能正确表示光从空气进入玻璃中的光路是（ ）。
A. B. C. ；D.
2.（2021·自贡）下列光学作图中，错误的是（ ）。
A． 光的反射 B． 平面镜成像
C． 光从空气射入水中 D． 光的色散
3.（2021·武威）如图所示，A是烛焰上的一点，B是人眼的位置，请画出A点发出的一条光
线经平面镜反射后经过B点的光路图。
22

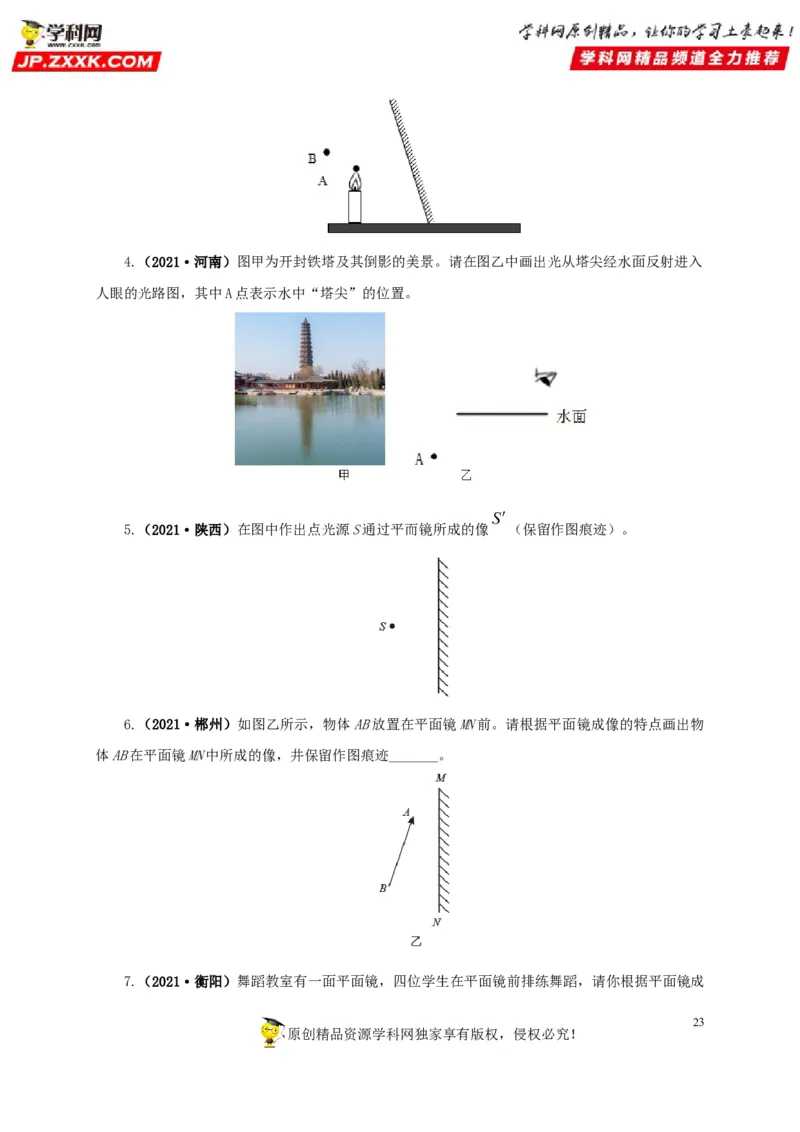

原创精品资源学科网独家享有版权，侵权必究！4.（2021·河南）图甲为开封铁塔及其倒影的美景。请在图乙中画出光从塔尖经水面反射进入
人眼的光路图，其中A点表示水中“塔尖”的位置。
5.（2021·陕西）在图中作出点光源S通过平而镜所成的像 （保留作图痕迹）。
6.（2021·郴州）如图乙所示，物体AB放置在平面镜MN前。请根据平面镜成像的特点画出物
体AB在平面镜MN中所成的像，井保留作图痕迹_______。
7.（2021·衡阳）舞蹈教室有一面平面镜，四位学生在平面镜前排练舞蹈，请你根据平面镜成
23

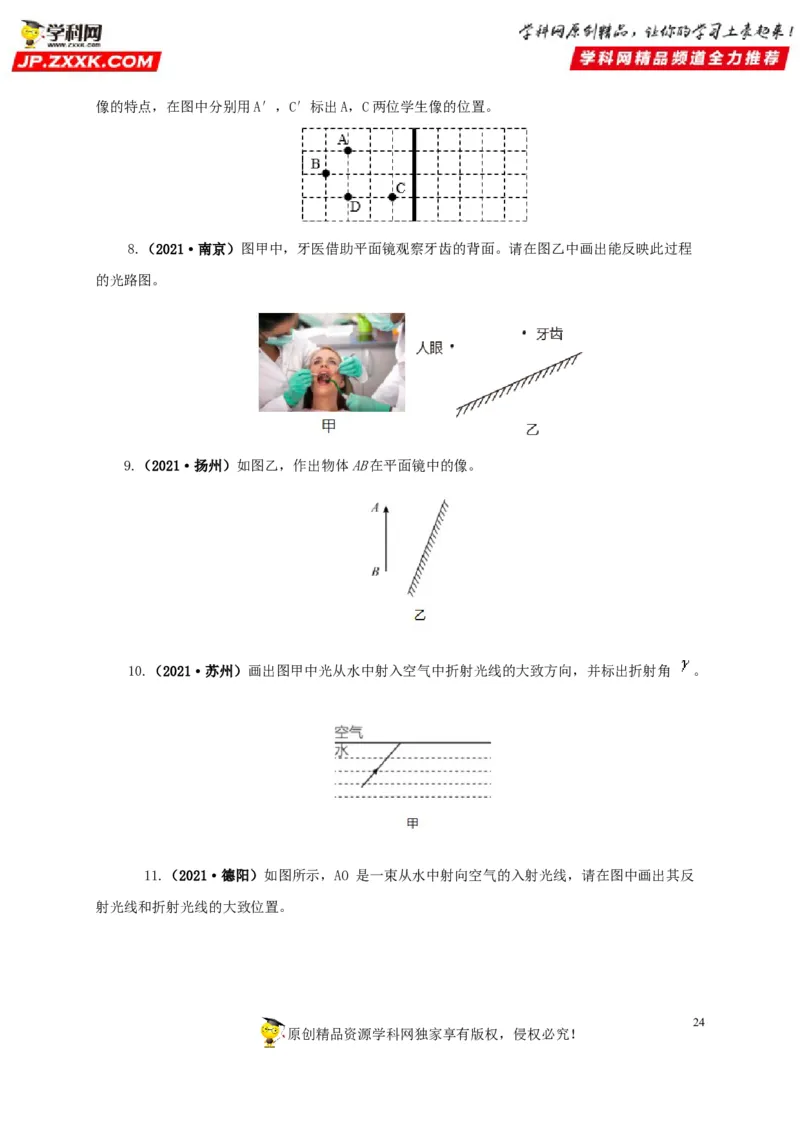

原创精品资源学科网独家享有版权，侵权必究！像的特点，在图中分别用A′，C′标出A，C两位学生像的位置。
8.（2021·南京）图甲中，牙医借助平面镜观察牙齿的背面。请在图乙中画出能反映此过程
的光路图。
9.（2021·扬州）如图乙，作出物体AB在平面镜中的像。
10.（2021·苏州）画出图甲中光从水中射入空气中折射光线的大致方向，并标出折射角 。
11.（2021·德阳）如图所示，AO 是一束从水中射向空气的入射光线，请在图中画出其反
射光线和折射光线的大致位置。
24

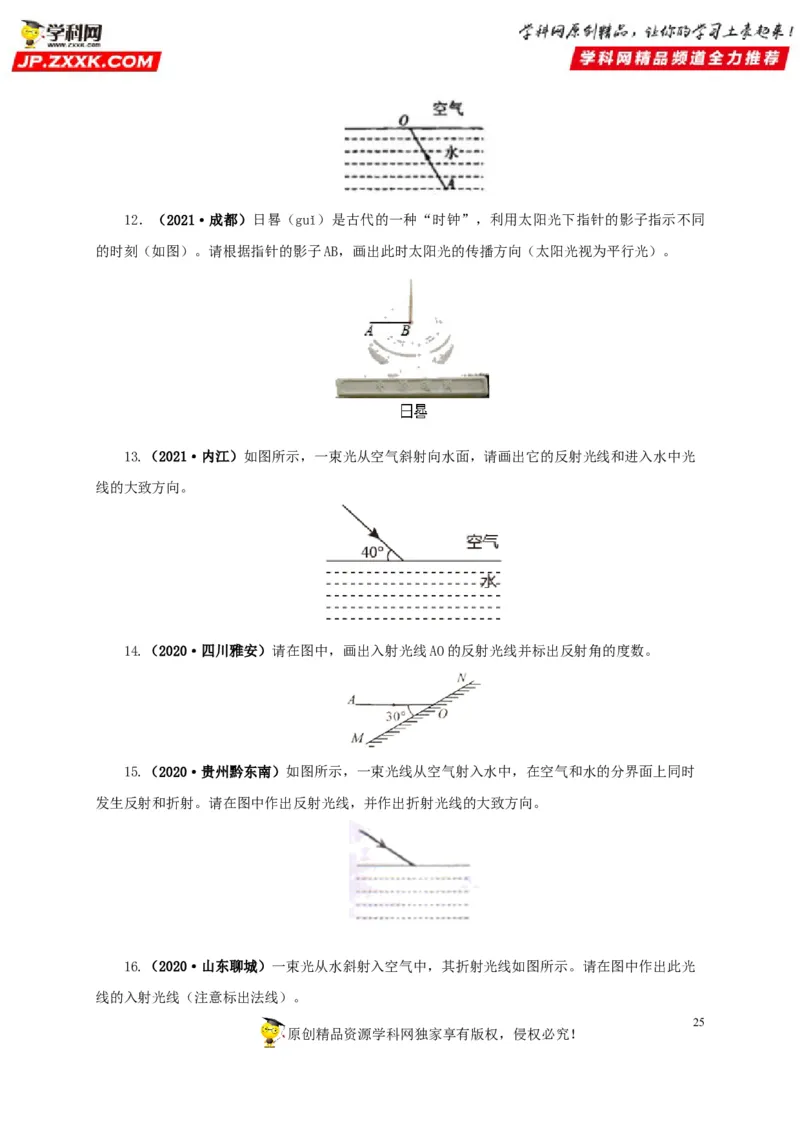

原创精品资源学科网独家享有版权，侵权必究！12．（2021·成都）日晷（guǐ）是古代的一种“时钟”，利用太阳光下指针的影子指示不同
的时刻（如图）。请根据指针的影子AB，画出此时太阳光的传播方向（太阳光视为平行光）。
13.（2021·内江）如图所示，一束光从空气斜射向水面，请画出它的反射光线和进入水中光
线的大致方向。
14.（2020·四川雅安）请在图中，画出入射光线AO的反射光线并标出反射角的度数。
15.（2020·贵州黔东南）如图所示，一束光线从空气射入水中，在空气和水的分界面上同时
发生反射和折射。请在图中作出反射光线，并作出折射光线的大致方向。
16.（2020·山东聊城）一束光从水斜射入空气中，其折射光线如图所示。请在图中作出此光
线的入射光线（注意标出法线）。
25

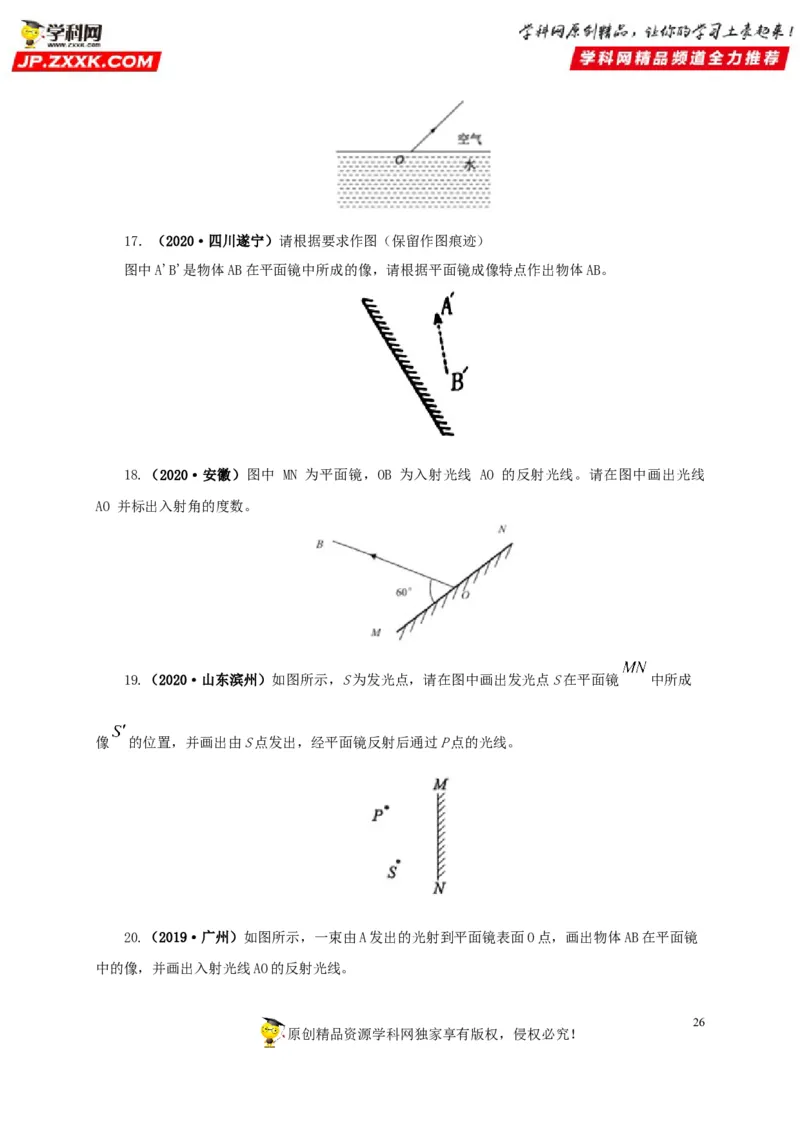

原创精品资源学科网独家享有版权，侵权必究！17．（2020·四川遂宁）请根据要求作图（保留作图痕迹）
图中A'B'是物体AB在平面镜中所成的像，请根据平面镜成像特点作出物体AB。
18.（2020·安徽）图中 MN 为平面镜，OB 为入射光线 AO 的反射光线。请在图中画出光线
AO 并标出入射角的度数。
19.（2020·山东滨州）如图所示，S为发光点，请在图中画出发光点S在平面镜 中所成
像 的位置，并画出由S点发出，经平面镜反射后通过P点的光线。
20.（2019·广州）如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜
中的像，并画出入射光线AO的反射光线。
26

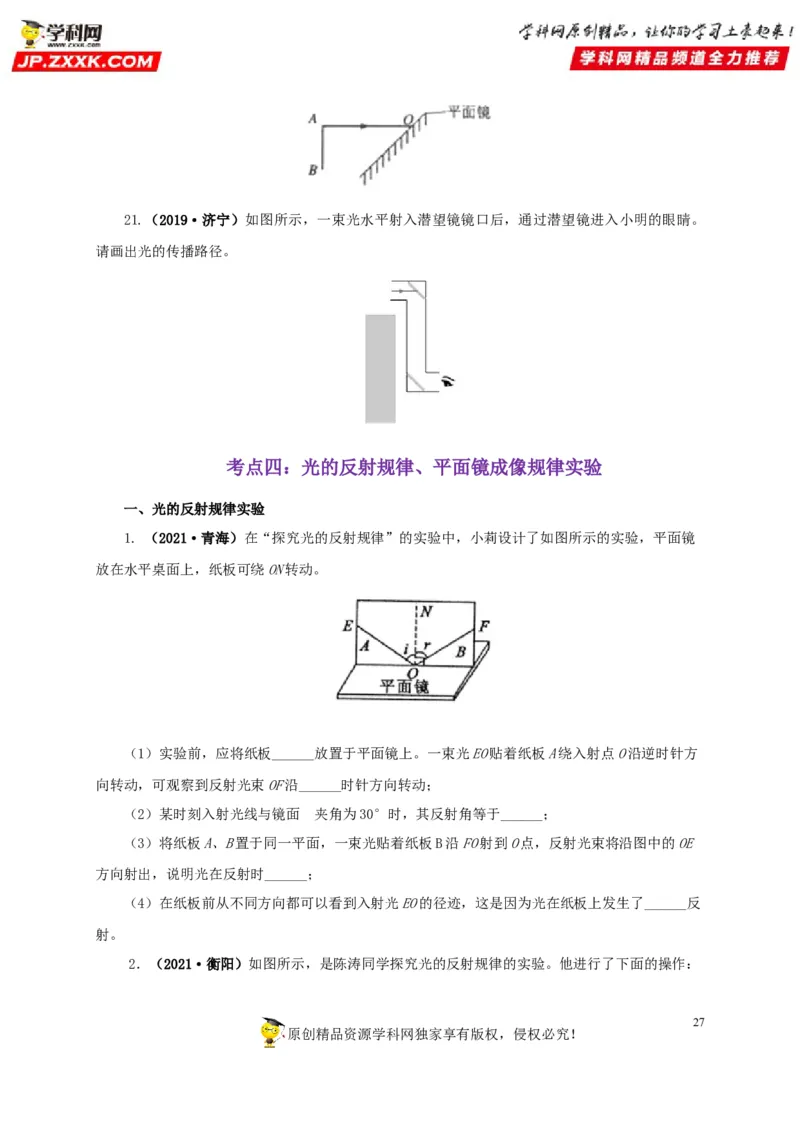

原创精品资源学科网独家享有版权，侵权必究！21.（2019·济宁）如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。
请画出光的传播路径。
考点四：光的反射规律、平面镜成像规律实验
一、光的反射规律实验
1. （2021·青海）在“探究光的反射规律”的实验中，小莉设计了如图所示的实验，平面镜
放在水平桌面上，纸板可绕ON转动。
（1）实验前，应将纸板______放置于平面镜上。一束光EO贴着纸板A绕入射点O沿逆时针方
向转动，可观察到反射光束OF沿______时针方向转动；
（2）某时刻入射光线与镜面 的夹角为30°时，其反射角等于______；
（3）将纸板A、B置于同一平面，一束光贴着纸板B沿FO射到O点，反射光束将沿图中的OE
方向射出，说明光在反射时______；
（4）在纸板前从不同方向都可以看到入射光EO的径迹，这是因为光在纸板上发生了______反
射。
2．（2021·衡阳）如图所示，是陈涛同学探究光的反射规律的实验。他进行了下面的操作：
27

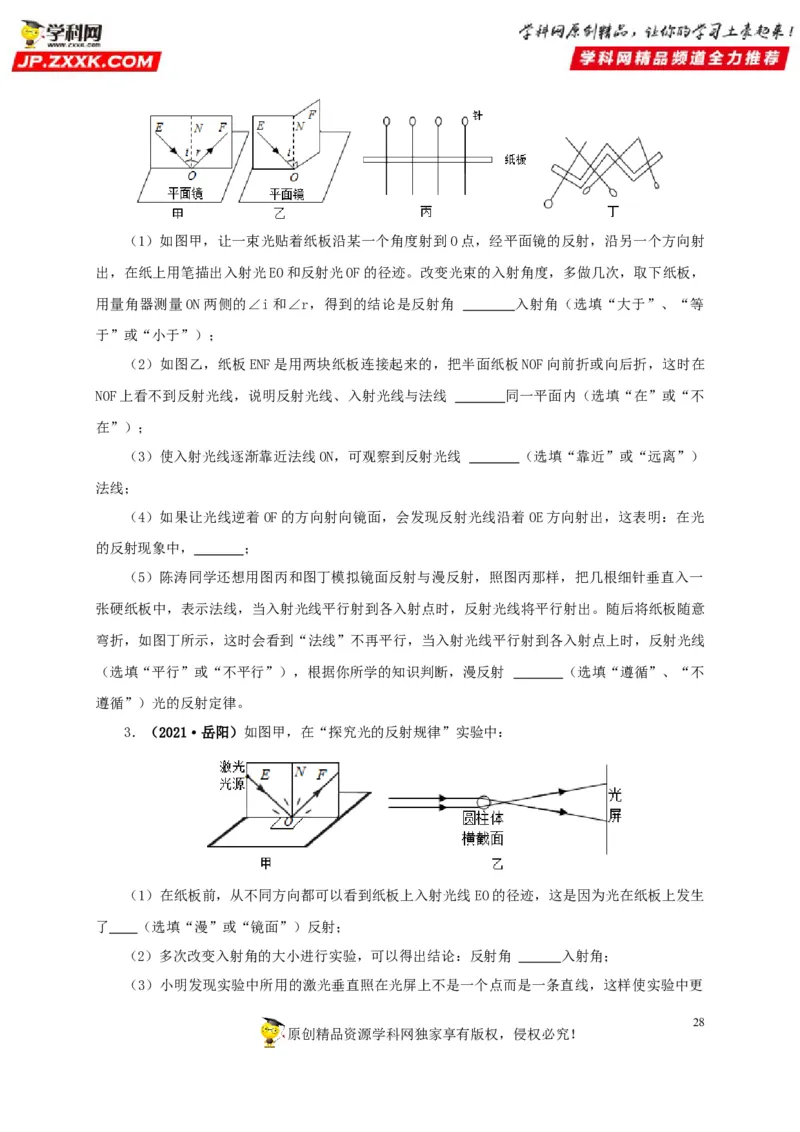

原创精品资源学科网独家享有版权，侵权必究！（1）如图甲，让一束光贴着纸板沿某一个角度射到O点，经平面镜的反射，沿另一个方向射
出，在纸上用笔描出入射光EO和反射光OF的径迹。改变光束的入射角度，多做几次，取下纸板，
用量角器测量ON两侧的∠i和∠r，得到的结论是反射角 入射角（选填“大于”、“等
于”或“小于”）；
（2）如图乙，纸板ENF是用两块纸板连接起来的，把半面纸板NOF向前折或向后折，这时在
NOF上看不到反射光线，说明反射光线、入射光线与法线 同一平面内（选填“在”或“不
在”）；
（3）使入射光线逐渐靠近法线ON，可观察到反射光线 （选填“靠近”或“远离”）
法线；
（4）如果让光线逆着OF的方向射向镜面，会发现反射光线沿着 OE方向射出，这表明：在光
的反射现象中， ；
（5）陈涛同学还想用图丙和图丁模拟镜面反射与漫反射，照图丙那样，把几根细针垂直入一
张硬纸板中，表示法线，当入射光线平行射到各入射点时，反射光线将平行射出。随后将纸板随意
弯折，如图丁所示，这时会看到“法线”不再平行，当入射光线平行射到各入射点上时，反射光线
（选填“平行”或“不平行”），根据你所学的知识判断，漫反射 （选填“遵循”、“不
遵循”）光的反射定律。
3．（2021·岳阳）如图甲，在“探究光的反射规律”实验中：
（1）在纸板前，从不同方向都可以看到纸板上入射光线EO的径迹，这是因为光在纸板上发生
了 （选填“漫”或“镜面”）反射；
（2）多次改变入射角的大小进行实验，可以得出结论：反射角 入射角；
（3）小明发现实验中所用的激光垂直照在光屏上不是一个点而是一条直线，这样使实验中更
28
原创精品资源学科网独家享有版权，侵权必究！容易观察光路。他很好奇这是如何做到的，于是拆开激光笔。如图乙所示，一束很细的激光发射出
来后通过一个透明的圆柱体，由于圆柱体对光有 （选填“会聚”或“发散”）作用，最终
使激光在光屏上展开得很宽。

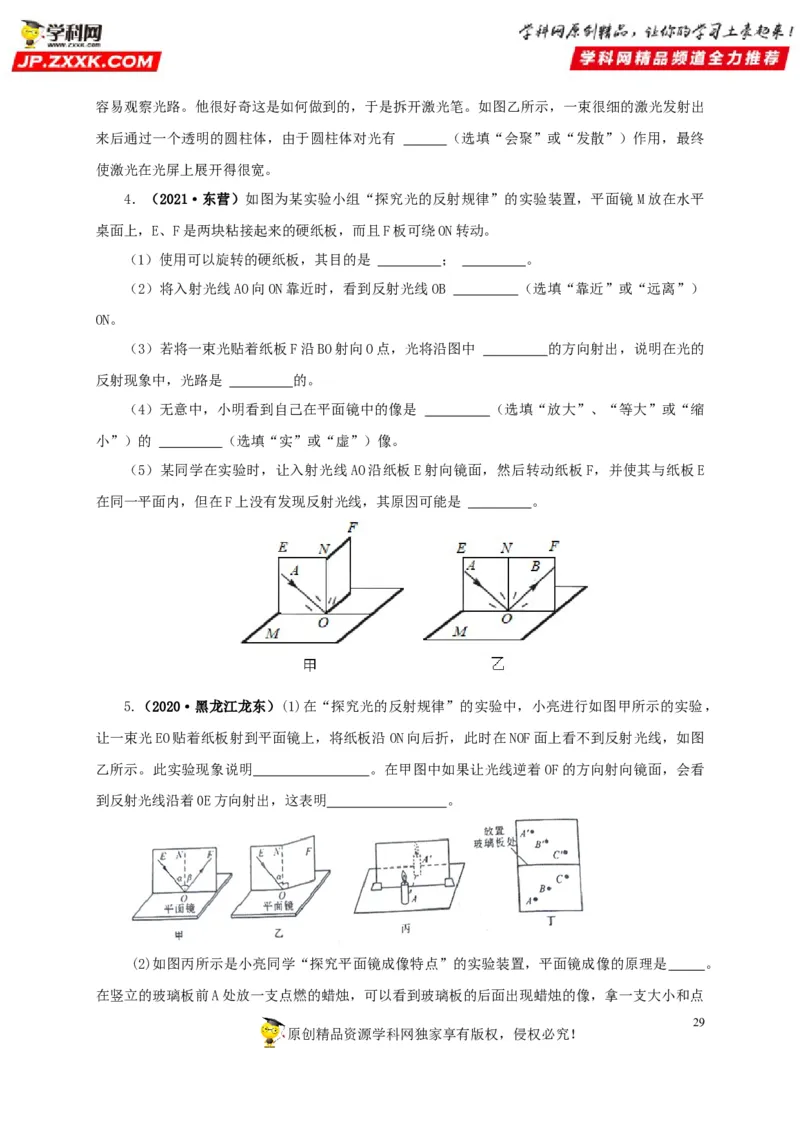

4．（2021·东营）如图为某实验小组“探究光的反射规律”的实验装置，平面镜M放在水平
桌面上，E、F是两块粘接起来的硬纸板，而且F板可绕ON转动。
（1）使用可以旋转的硬纸板，其目的是 ； 。
（2）将入射光线AO向ON靠近时，看到反射光线OB （选填“靠近”或“远离”）
ON。
（3）若将一束光贴着纸板F沿BO射向O点，光将沿图中 的方向射出，说明在光的
反射现象中，光路是 的。
（4）无意中，小明看到自己在平面镜中的像是 （选填“放大”、“等大”或“缩
小”）的 （选填“实”或“虚”）像。
（5）某同学在实验时，让入射光线AO沿纸板E射向镜面，然后转动纸板F，并使其与纸板E
在同一平面内，但在F上没有发现反射光线，其原因可能是 。
5.（2020·黑龙江龙东）(1)在“探究光的反射规律”的实验中，小亮进行如图甲所示的实验，
让一束光EO贴着纸板射到平面镜上，将纸板沿ON向后折，此时在NOF面上看不到反射光线，如图
乙所示。此实验现象说明 。在甲图中如果让光线逆着OF的方向射向镜面，会看
到反射光线沿着0E方向射出，这表明 。
(2)如图丙所示是小亮同学“探究平面镜成像特点”的实验装置，平面镜成像的原理是 。
在竖立的玻璃板前A处放一支点燃的蜡烛，可以看到玻璃板的后面出现蜡烛的像，拿一支大小和点
29
原创精品资源学科网独家享有版权，侵权必究！燃蜡烛相同的蜡烛在玻璃板后面移动，当移动到A处时，可以看到它跟像完全重合。由此可以得出
的结论是 ，经过三次实验后，在白纸上记录像与物的对应点如图丁所示，用刻度
尺分别测出其到玻璃板的距离，并进行比较，进一步分析得出结论。用玻璃板代替平面镜的原因是
，便于研究平面镜的成像特点。

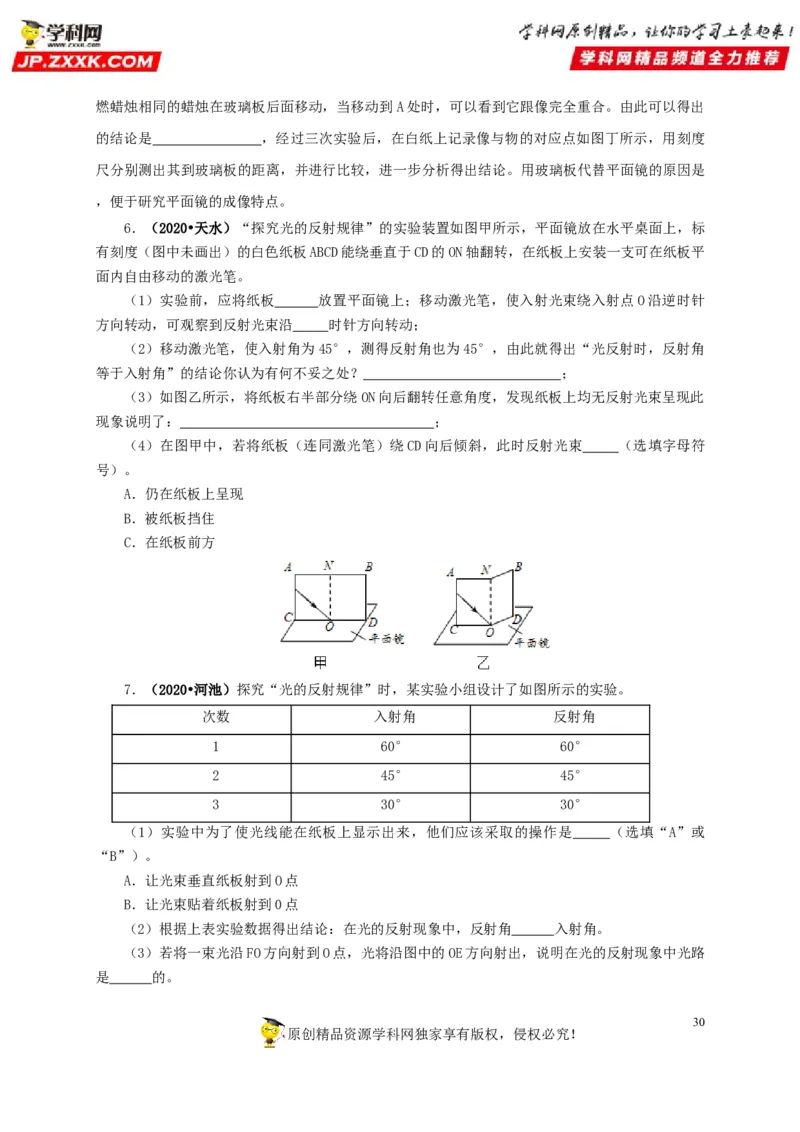

6．（2020•天水）“探究光的反射规律”的实验装置如图甲所示，平面镜放在水平桌面上，标
有刻度（图中未画出）的白色纸板ABCD能绕垂直于CD的ON轴翻转，在纸板上安装一支可在纸板平
面内自由移动的激光笔。
（1）实验前，应将纸板 放置平面镜上；移动激光笔，使入射光束绕入射点O沿逆时针
方向转动，可观察到反射光束沿 时针方向转动；
（2）移动激光笔，使入射角为45°，测得反射角也为45°，由此就得出“光反射时，反射角
等于入射角”的结论你认为有何不妥之处？ ；
（3）如图乙所示，将纸板右半部分绕ON向后翻转任意角度，发现纸板上均无反射光束呈现此
现象说明了： ；
（4）在图甲中，若将纸板（连同激光笔）绕CD向后倾斜，此时反射光束 （选填字母符
号）。
A．仍在纸板上呈现
B．被纸板挡住
C．在纸板前方
7．（2020•河池）探究“光的反射规律”时，某实验小组设计了如图所示的实验。
次数 入射角 反射角
1 60° 60°
2 45° 45°
3 30° 30°
（1）实验中为了使光线能在纸板上显示出来，他们应该采取的操作是 （选填“A”或
“B”）。
A．让光束垂直纸板射到O点
B．让光束贴着纸板射到0点
（2）根据上表实验数据得出结论：在光的反射现象中，反射角 入射角。
（3）若将一束光沿FO方向射到O点，光将沿图中的OE方向射出，说明在光的反射现象中光路
是 的。
30

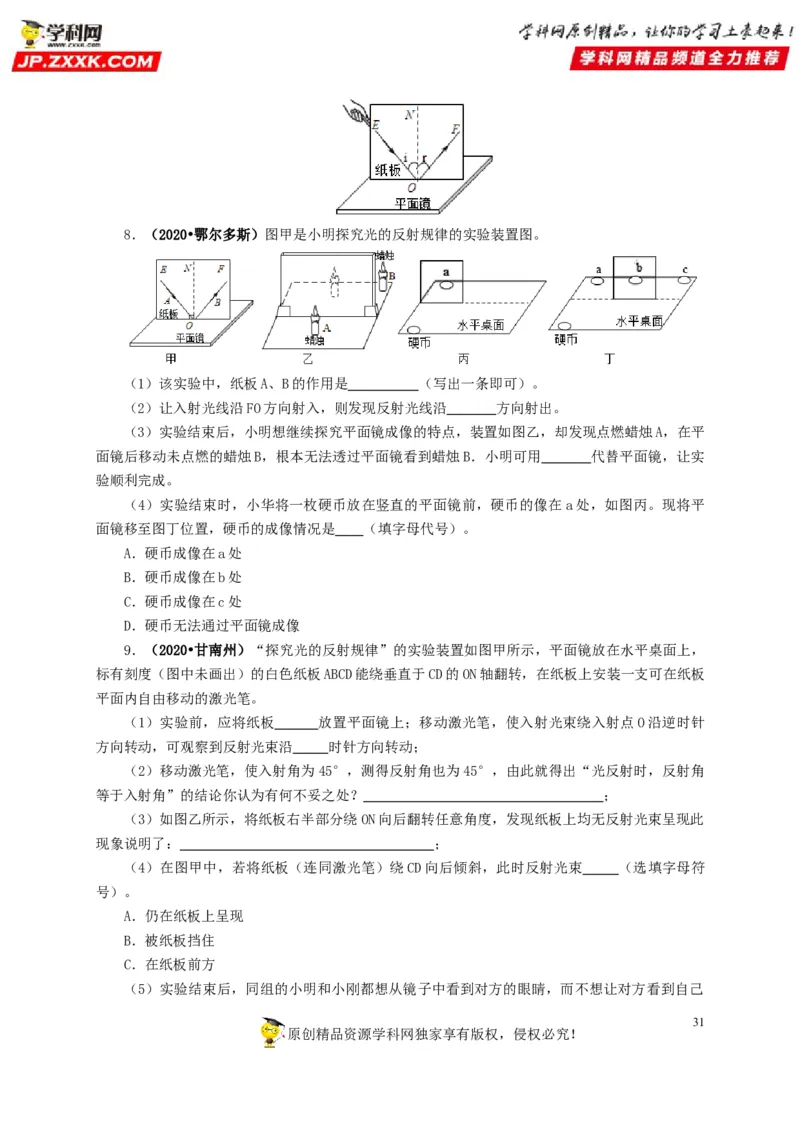

原创精品资源学科网独家享有版权，侵权必究！8．（2020•鄂尔多斯）图甲是小明探究光的反射规律的实验装置图。
（1）该实验中，纸板A、B的作用是 （写出一条即可）。
（2）让入射光线沿FO方向射入，则发现反射光线沿 方向射出。
（3）实验结束后，小明想继续探究平面镜成像的特点，装置如图乙，却发现点燃蜡烛A，在平
面镜后移动未点燃的蜡烛B，根本无法透过平面镜看到蜡烛B．小明可用 代替平面镜，让实
验顺利完成。
（4）实验结束时，小华将一枚硬币放在竖直的平面镜前，硬币的像在a处，如图丙。现将平
面镜移至图丁位置，硬币的成像情况是 （填字母代号）。
A．硬币成像在a处
B．硬币成像在b处
C．硬币成像在c处
D．硬币无法通过平面镜成像
9．（2020•甘南州）“探究光的反射规律”的实验装置如图甲所示，平面镜放在水平桌面上，
标有刻度（图中未画出）的白色纸板ABCD能绕垂直于CD的ON轴翻转，在纸板上安装一支可在纸板
平面内自由移动的激光笔。
（1）实验前，应将纸板 放置平面镜上；移动激光笔，使入射光束绕入射点O沿逆时针
方向转动，可观察到反射光束沿 时针方向转动；
（2）移动激光笔，使入射角为45°，测得反射角也为45°，由此就得出“光反射时，反射角
等于入射角”的结论你认为有何不妥之处？ ；
（3）如图乙所示，将纸板右半部分绕ON向后翻转任意角度，发现纸板上均无反射光束呈现此
现象说明了： ；
（4）在图甲中，若将纸板（连同激光笔）绕CD向后倾斜，此时反射光束 （选填字母符
号）。
A．仍在纸板上呈现
B．被纸板挡住
C．在纸板前方
（5）实验结束后，同组的小明和小刚都想从镜子中看到对方的眼睛，而不想让对方看到自己
31

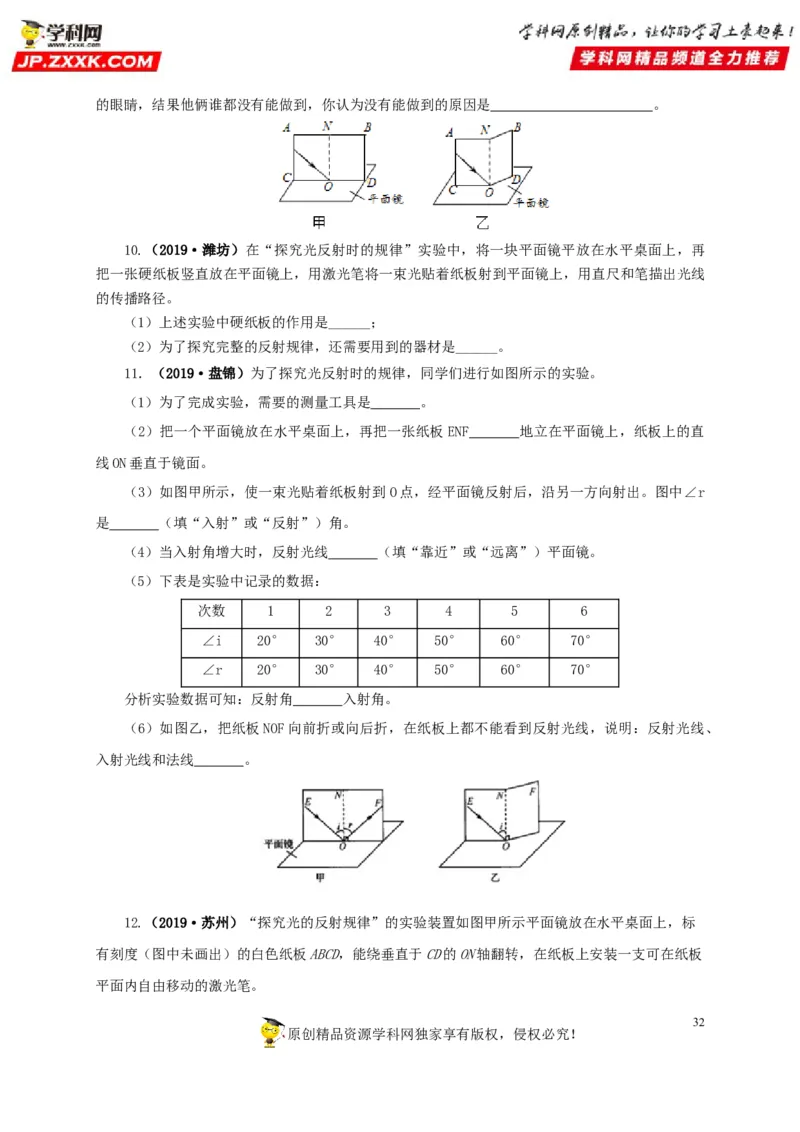

原创精品资源学科网独家享有版权，侵权必究！的眼睛，结果他俩谁都没有能做到，你认为没有能做到的原因是 。
10.（2019·潍坊）在“探究光反射时的规律”实验中，将一块平面镜平放在水平桌面上，再
把一张硬纸板竖直放在平面镜上，用激光笔将一束光贴着纸板射到平面镜上，用直尺和笔描出光线
的传播路径。
（1）上述实验中硬纸板的作用是______；
（2）为了探究完整的反射规律，还需要用到的器材是______。
11．（2019·盘锦）为了探究光反射时的规律，同学们进行如图所示的实验。
（1）为了完成实验，需要的测量工具是 。
（2）把一个平面镜放在水平桌面上，再把一张纸板ENF 地立在平面镜上，纸板上的直
线ON垂直于镜面。
（3）如图甲所示，使一束光贴着纸板射到O点，经平面镜反射后，沿另一方向射出。图中∠r
是 （填“入射”或“反射”）角。
（4）当入射角增大时，反射光线 （填“靠近”或“远离”）平面镜。
（5）下表是实验中记录的数据：
次数 1 2 3 4 5 6
∠i 20° 30° 40° 50° 60° 70°
∠r 20° 30° 40° 50° 60° 70°
分析实验数据可知：反射角 入射角。
（6）如图乙，把纸板NOF向前折或向后折，在纸板上都不能看到反射光线，说明：反射光线、
入射光线和法线 。

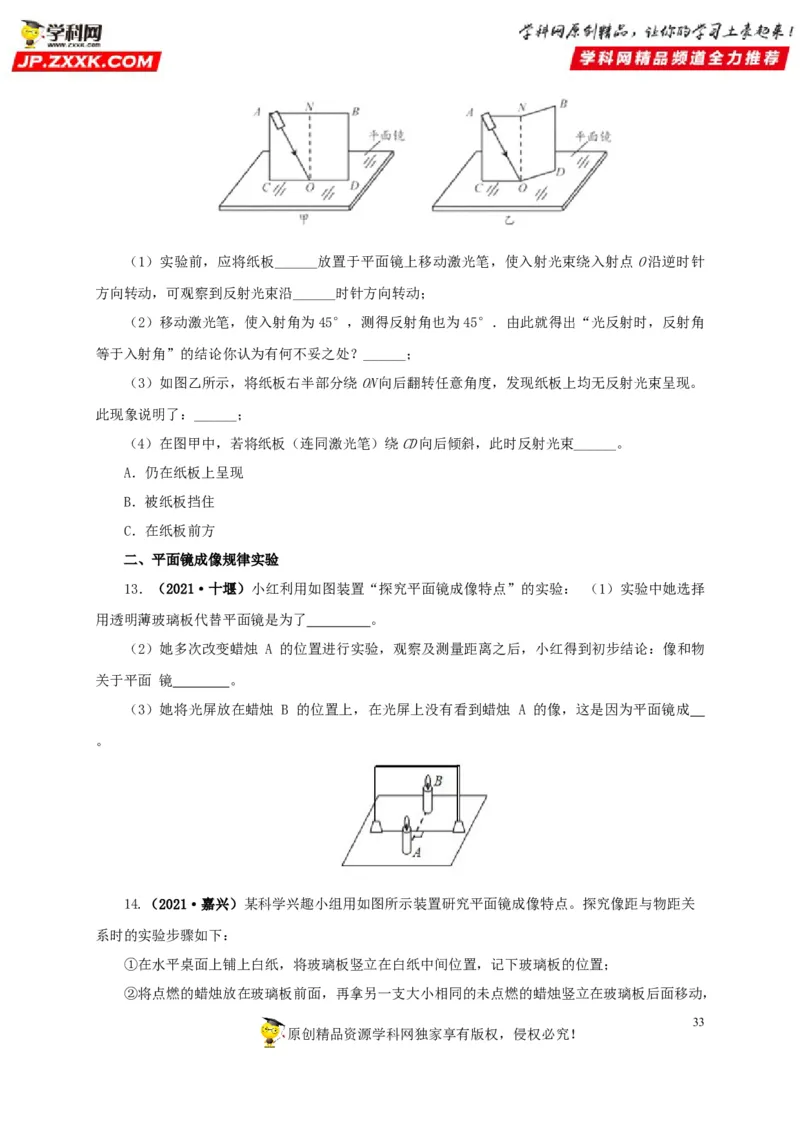

12.（2019·苏州）“探究光的反射规律”的实验装置如图甲所示平面镜放在水平桌面上，标
有刻度（图中未画出）的白色纸板ABCD，能绕垂直于CD的ON轴翻转，在纸板上安装一支可在纸板
平面内自由移动的激光笔。
32
原创精品资源学科网独家享有版权，侵权必究！（1）实验前，应将纸板______放置于平面镜上移动激光笔，使入射光束绕入射点O沿逆时针
方向转动，可观察到反射光束沿______时针方向转动；
（2）移动激光笔，使入射角为45°，测得反射角也为45°．由此就得出“光反射时，反射角
等于入射角”的结论你认为有何不妥之处？______；
（3）如图乙所示，将纸板右半部分绕ON向后翻转任意角度，发现纸板上均无反射光束呈现。
此现象说明了：______；
（4）在图甲中，若将纸板（连同激光笔）绕CD向后倾斜，此时反射光束______。
A．仍在纸板上呈现
B．被纸板挡住
C．在纸板前方
二、平面镜成像规律实验
13．（2021·十堰）小红利用如图装置“探究平面镜成像特点”的实验： （1）实验中她选择
用透明薄玻璃板代替平面镜是为了 。
（2）她多次改变蜡烛 A 的位置进行实验，观察及测量距离之后，小红得到初步结论：像和物
关于平面 镜 。
（3）她将光屏放在蜡烛 B 的位置上，在光屏上没有看到蜡烛 A 的像，这是因为平面镜成
。
14.（2021·嘉兴）某科学兴趣小组用如图所示装置研究平面镜成像特点。探究像距与物距关
系时的实验步骤如下：
①在水平桌面上铺上白纸，将玻璃板竖立在白纸中间位置，记下玻璃板的位置；
②将点燃的蜡烛放在玻璃板前面，再拿另一支大小相同的未点燃的蜡烛竖立在玻璃板后面移动，
33

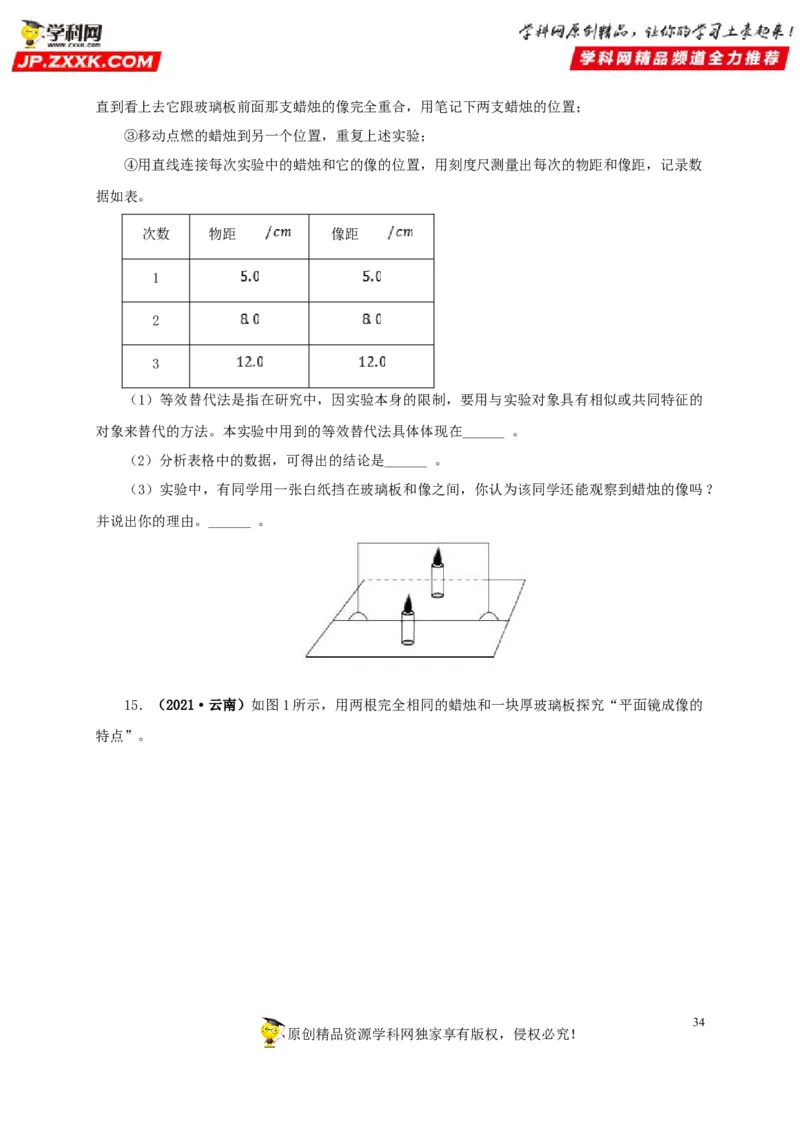

原创精品资源学科网独家享有版权，侵权必究！直到看上去它跟玻璃板前面那支蜡烛的像完全重合，用笔记下两支蜡烛的位置；
③移动点燃的蜡烛到另一个位置，重复上述实验；
④用直线连接每次实验中的蜡烛和它的像的位置，用刻度尺测量出每次的物距和像距，记录数
据如表。
次数 物距 像距
1
2
3
（1）等效替代法是指在研究中，因实验本身的限制，要用与实验对象具有相似或共同特征的
对象来替代的方法。本实验中用到的等效替代法具体体现在______ 。
（2）分析表格中的数据，可得出的结论是______ 。
（3）实验中，有同学用一张白纸挡在玻璃板和像之间，你认为该同学还能观察到蜡烛的像吗？
并说出你的理由。______ 。
15．（2021·云南）如图1所示，用两根完全相同的蜡烛和一块厚玻璃板探究“平面镜成像的
特点”。
34

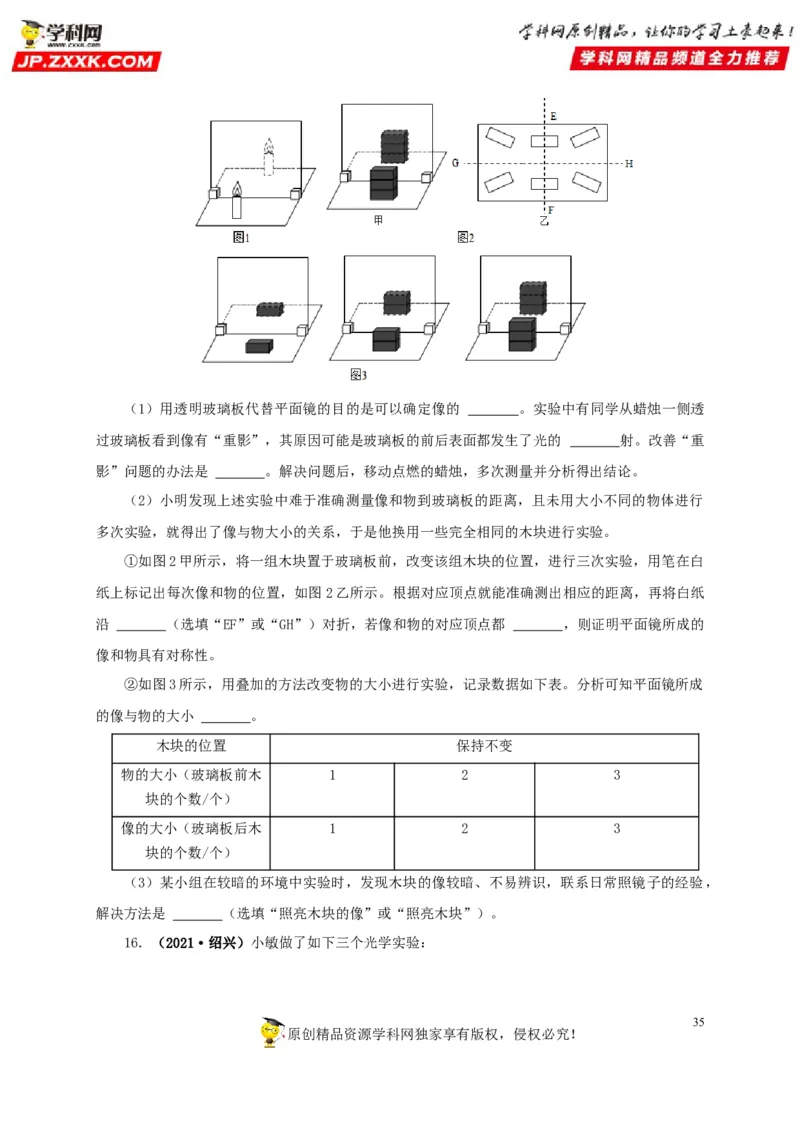

原创精品资源学科网独家享有版权，侵权必究！（1）用透明玻璃板代替平面镜的目的是可以确定像的 。实验中有同学从蜡烛一侧透
过玻璃板看到像有“重影”，其原因可能是玻璃板的前后表面都发生了光的 射。改善“重
影”问题的办法是 。解决问题后，移动点燃的蜡烛，多次测量并分析得出结论。
（2）小明发现上述实验中难于准确测量像和物到玻璃板的距离，且未用大小不同的物体进行
多次实验，就得出了像与物大小的关系，于是他换用一些完全相同的木块进行实验。
①如图2甲所示，将一组木块置于玻璃板前，改变该组木块的位置，进行三次实验，用笔在白
纸上标记出每次像和物的位置，如图2乙所示。根据对应顶点就能准确测出相应的距离，再将白纸
沿 （选填“EF”或“GH”）对折，若像和物的对应顶点都 ，则证明平面镜所成的
像和物具有对称性。
②如图3所示，用叠加的方法改变物的大小进行实验，记录数据如下表。分析可知平面镜所成
的像与物的大小 。
木块的位置 保持不变
物的大小（玻璃板前木 1 2 3
块的个数/个）
像的大小（玻璃板后木 1 2 3
块的个数/个）
（3）某小组在较暗的环境中实验时，发现木块的像较暗、不易辨识，联系日常照镜子的经验，
解决方法是 （选填“照亮木块的像”或“照亮木块”）。
16．（2021·绍兴）小敏做了如下三个光学实验：
35

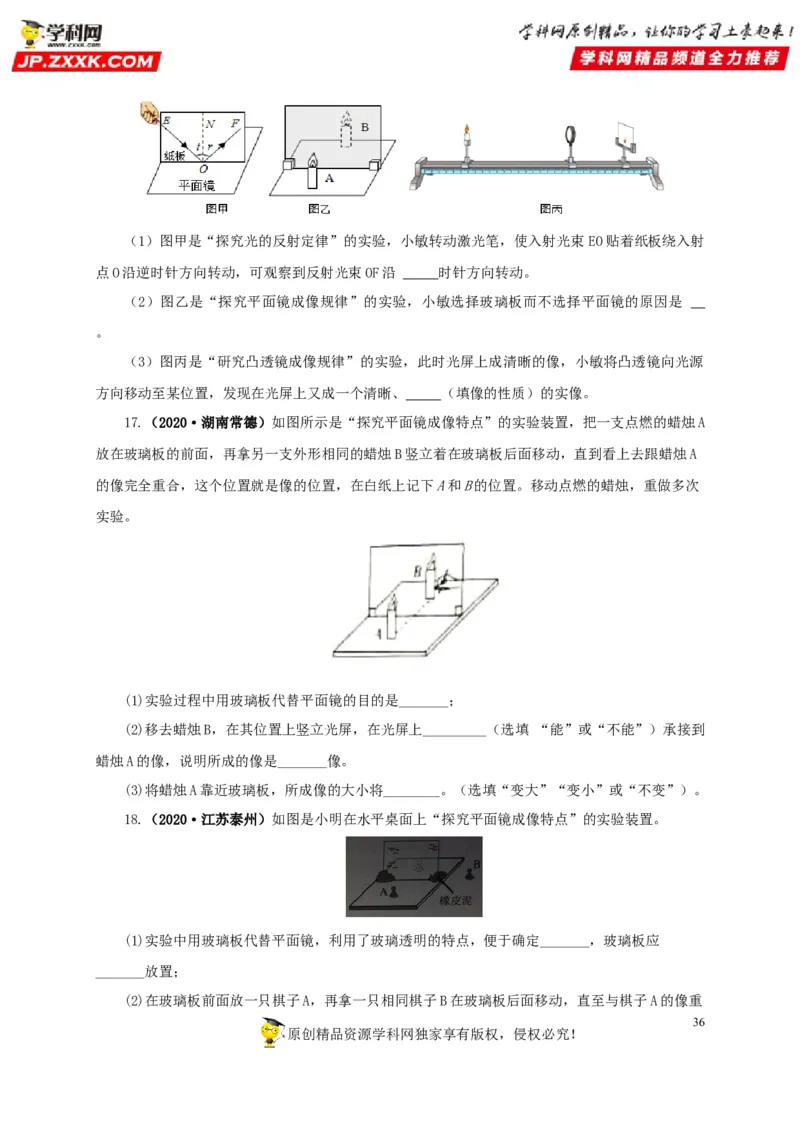

原创精品资源学科网独家享有版权，侵权必究！（1）图甲是“探究光的反射定律”的实验，小敏转动激光笔，使入射光束 EO贴着纸板绕入射
点O沿逆时针方向转动，可观察到反射光束OF沿 时针方向转动。
（2）图乙是“探究平面镜成像规律”的实验，小敏选择玻璃板而不选择平面镜的原因是
。
（3）图丙是“研究凸透镜成像规律”的实验，此时光屏上成清晰的像，小敏将凸透镜向光源
方向移动至某位置，发现在光屏上又成一个清晰、 （填像的性质）的实像。
17.（2020·湖南常德）如图所示是“探究平面镜成像特点”的实验装置，把一支点燃的蜡烛A
放在玻璃板的前面，再拿另一支外形相同的蜡烛B竖立着在玻璃板后面移动，直到看上去跟蜡烛A
的像完全重合，这个位置就是像的位置，在白纸上记下A和B的位置。移动点燃的蜡烛，重做多次
实验。
(1)实验过程中用玻璃板代替平面镜的目的是_______；
(2)移去蜡烛B，在其位置上竖立光屏，在光屏上_________（选填 “能”或“不能”）承接到
蜡烛A的像，说明所成的像是_______像。
(3)将蜡烛A靠近玻璃板，所成像的大小将________。（选填“变大”“变小”或“不变”）。
18.（2020·江苏泰州）如图是小明在水平桌面上“探究平面镜成像特点”的实验装置。
(1)实验中用玻璃板代替平面镜，利用了玻璃透明的特点，便于确定_______，玻璃板应
_______放置；
(2)在玻璃板前面放一只棋子A，再拿一只相同棋子B在玻璃板后面移动，直至与棋子A的像重
36
原创精品资源学科网独家享有版权，侵权必究！合，这样做是为了比较_______的关系；若将光屏放在棋子B所在的位置，直接观察光屏，不能看
到棋子A的像，说明平面镜所成的像是_______（选填“实”或“虚”）像；
(3)实验时小明发现棋子A的像较暗，很难使棋子B与之重合，用手电筒对着玻璃照射棋子A的
像，_______（选填“能”或“不能”）使像变亮。

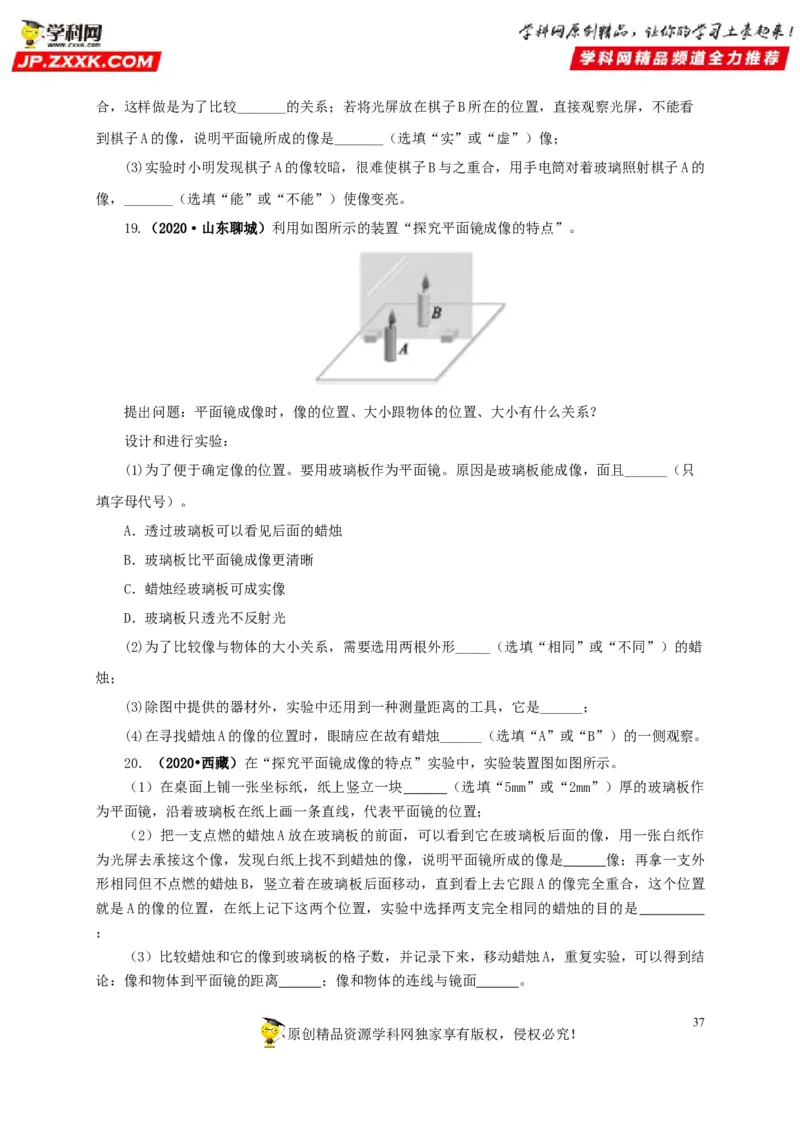

19.（2020·山东聊城）利用如图所示的装置“探究平面镜成像的特点”。
提出问题：平面镜成像时，像的位置、大小跟物体的位置、大小有什么关系？
设计和进行实验：
(1)为了便于确定像的位置。要用玻璃板作为平面镜。原因是玻璃板能成像，面且______（只
填字母代号）。
A．透过玻璃板可以看见后面的蜡烛
B．玻璃板比平面镜成像更清晰
C．蜡烛经玻璃板可成实像
D．玻璃板只透光不反射光
(2)为了比较像与物体的大小关系，需要选用两根外形_____（选填“相同”或“不同”）的蜡
烛；
(3)除图中提供的器材外，实验中还用到一种测量距离的工具，它是______；
(4)在寻找蜡烛A的像的位置时，眼睛应在故有蜡烛______（选填“A”或“B”）的一侧观察。
20．（2020•西藏）在“探究平面镜成像的特点”实验中，实验装置图如图所示。
（1）在桌面上铺一张坐标纸，纸上竖立一块 （选填“5mm”或“2mm”）厚的玻璃板作
为平面镜，沿着玻璃板在纸上画一条直线，代表平面镜的位置；
（2）把一支点燃的蜡烛A放在玻璃板的前面，可以看到它在玻璃板后面的像，用一张白纸作
为光屏去承接这个像，发现白纸上找不到蜡烛的像，说明平面镜所成的像是 像；再拿一支外
形相同但不点燃的蜡烛B，竖立着在玻璃板后面移动，直到看上去它跟A的像完全重合，这个位置
就是A的像的位置，在纸上记下这两个位置，实验中选择两支完全相同的蜡烛的目的是
；
（3）比较蜡烛和它的像到玻璃板的格子数，并记录下来，移动蜡烛A，重复实验，可以得到结
论：像和物体到平面镜的距离 ；像和物体的连线与镜面 。
37

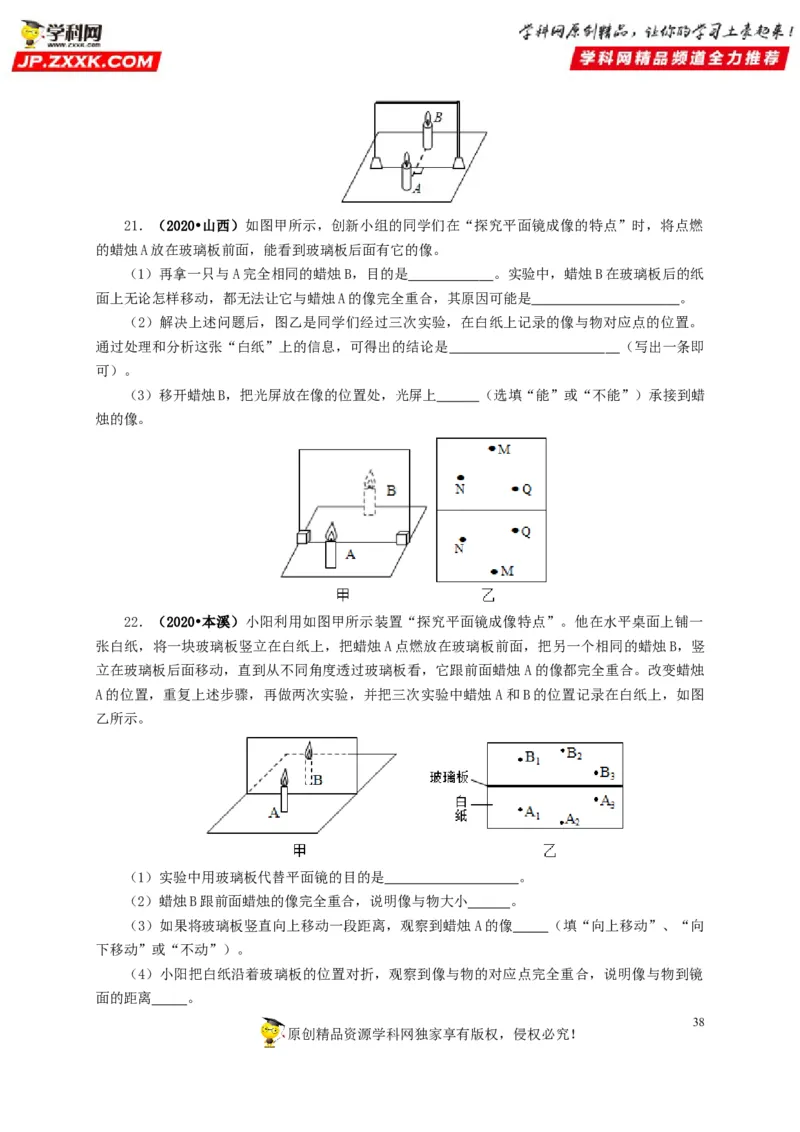

原创精品资源学科网独家享有版权，侵权必究！21．（2020•山西）如图甲所示，创新小组的同学们在“探究平面镜成像的特点”时，将点燃
的蜡烛A放在玻璃板前面，能看到玻璃板后面有它的像。
（1）再拿一只与A完全相同的蜡烛B，目的是 。实验中，蜡烛B在玻璃板后的纸
面上无论怎样移动，都无法让它与蜡烛A的像完全重合，其原因可能是 。
（2）解决上述问题后，图乙是同学们经过三次实验，在白纸上记录的像与物对应点的位置。
通过处理和分析这张“白纸”上的信息，可得出的结论是 （写出一条即
可）。
（3）移开蜡烛B，把光屏放在像的位置处，光屏上 （选填“能”或“不能”）承接到蜡
烛的像。
22．（2020•本溪）小阳利用如图甲所示装置“探究平面镜成像特点”。他在水平桌面上铺一
张白纸，将一块玻璃板竖立在白纸上，把蜡烛A点燃放在玻璃板前面，把另一个相同的蜡烛B，竖
立在玻璃板后面移动，直到从不同角度透过玻璃板看，它跟前面蜡烛A的像都完全重合。改变蜡烛
A的位置，重复上述步骤，再做两次实验，并把三次实验中蜡烛A和B的位置记录在白纸上，如图
乙所示。
（1）实验中用玻璃板代替平面镜的目的是 。
（2）蜡烛B跟前面蜡烛的像完全重合，说明像与物大小 。
（3）如果将玻璃板竖直向上移动一段距离，观察到蜡烛A的像 （填“向上移动”、“向
下移动”或“不动”）。
（4）小阳把白纸沿着玻璃板的位置对折，观察到像与物的对应点完全重合，说明像与物到镜
面的距离 。
38
原创精品资源学科网独家享有版权，侵权必究！（5）小阳取走蜡烛B，把光屏放在像的位置，这时应该 （填“透过”或“不透过”）
玻璃板观察，发现光屏上没有像，这说明物体在平面镜中成的是 像。

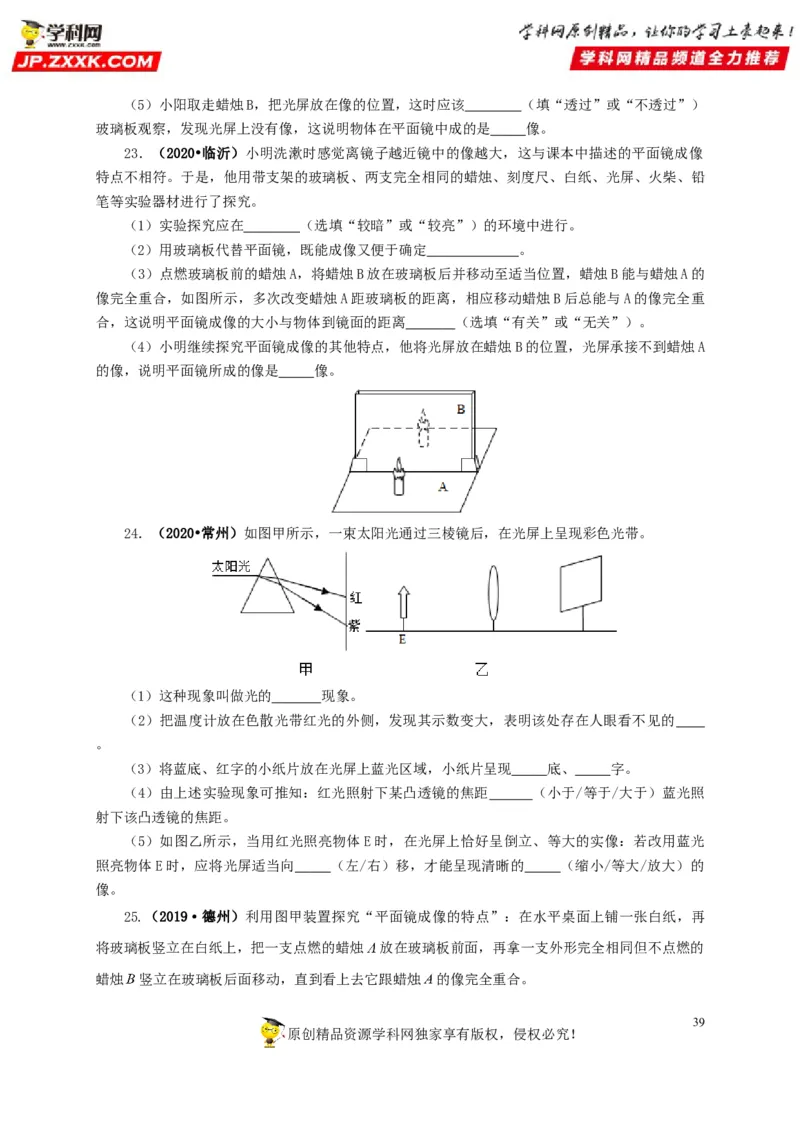

23．（2020•临沂）小明洗漱时感觉离镜子越近镜中的像越大，这与课本中描述的平面镜成像
特点不相符。于是，他用带支架的玻璃板、两支完全相同的蜡烛、刻度尺、白纸、光屏、火柴、铅
笔等实验器材进行了探究。
（1）实验探究应在 （选填“较暗”或“较亮”）的环境中进行。
（2）用玻璃板代替平面镜，既能成像又便于确定 。
（3）点燃玻璃板前的蜡烛A，将蜡烛B放在玻璃板后并移动至适当位置，蜡烛B能与蜡烛A的
像完全重合，如图所示，多次改变蜡烛A距玻璃板的距离，相应移动蜡烛B后总能与A的像完全重
合，这说明平面镜成像的大小与物体到镜面的距离 （选填“有关”或“无关”）。
（4）小明继续探究平面镜成像的其他特点，他将光屏放在蜡烛B的位置，光屏承接不到蜡烛A
的像，说明平面镜所成的像是 像。
24．（2020•常州）如图甲所示，一束太阳光通过三棱镜后，在光屏上呈现彩色光带。
（1）这种现象叫做光的 现象。
（2）把温度计放在色散光带红光的外侧，发现其示数变大，表明该处存在人眼看不见的
。
（3）将蓝底、红字的小纸片放在光屏上蓝光区域，小纸片呈现 底、 字。
（4）由上述实验现象可推知：红光照射下某凸透镜的焦距 （小于/等于/大于）蓝光照
射下该凸透镜的焦距。
（5）如图乙所示，当用红光照亮物体E时，在光屏上恰好呈倒立、等大的实像：若改用蓝光
照亮物体E时，应将光屏适当向 （左/右）移，才能呈现清晰的 （缩小/等大/放大）的
像。
25.（2019·德州）利用图甲装置探究“平面镜成像的特点”：在水平桌面上铺一张白纸，再
将玻璃板竖立在白纸上，把一支点燃的蜡烛 放在玻璃板前面，再拿一支外形完全相同但不点燃的
蜡烛 竖立在玻璃板后面移动，直到看上去它跟蜡烛 的像完全重合。
39

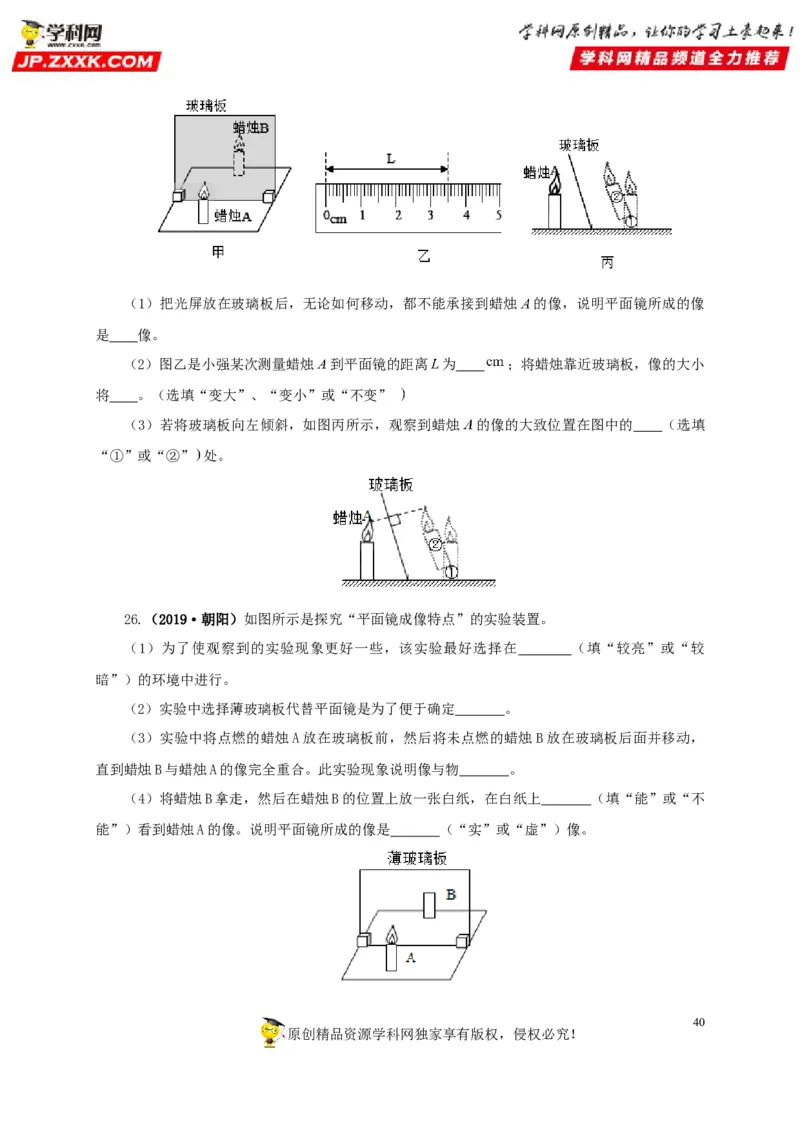

原创精品资源学科网独家享有版权，侵权必究！（1）把光屏放在玻璃板后，无论如何移动，都不能承接到蜡烛 的像，说明平面镜所成的像
是 像。
（2）图乙是小强某次测量蜡烛 到平面镜的距离 为 ；将蜡烛靠近玻璃板，像的大小
将 。（选填“变大”、“变小”或“不变”
（3）若将玻璃板向左倾斜，如图丙所示，观察到蜡烛 的像的大致位置在图中的 （选填
“①”或“②” 处。
26.（2019·朝阳）如图所示是探究“平面镜成像特点”的实验装置。
（1）为了使观察到的实验现象更好一些，该实验最好选择在 （填“较亮”或“较
暗”）的环境中进行。
（2）实验中选择薄玻璃板代替平面镜是为了便于确定 。
（3）实验中将点燃的蜡烛A放在玻璃板前，然后将未点燃的蜡烛B放在玻璃板后面并移动，
直到蜡烛B与蜡烛A的像完全重合。此实验现象说明像与物 。
（4）将蜡烛B拿走，然后在蜡烛B的位置上放一张白纸，在白纸上 （填“能”或“不
能”）看到蜡烛A的像。说明平面镜所成的像是 （“实”或“虚”）像。
40

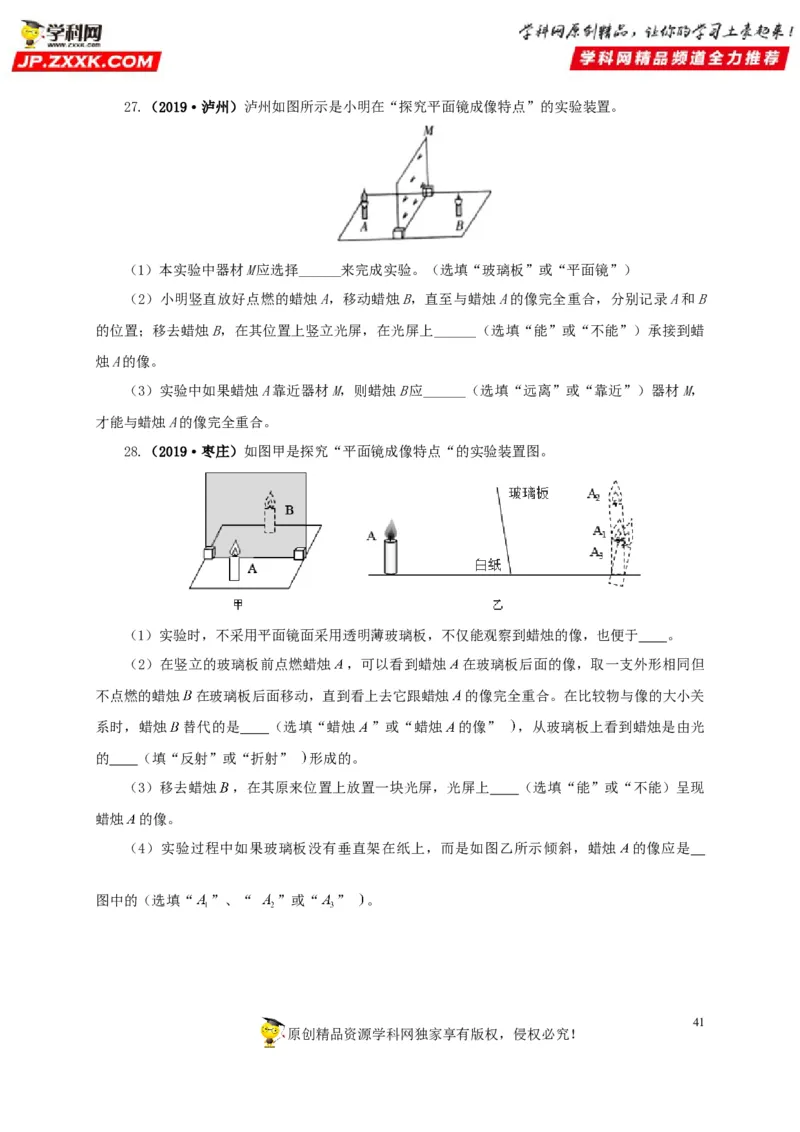

原创精品资源学科网独家享有版权，侵权必究！27.（2019·泸州）泸州如图所示是小明在“探究平面镜成像特点”的实验装置。
（1）本实验中器材M应选择______来完成实验。（选填“玻璃板”或“平面镜”）
（2）小明竖直放好点燃的蜡烛A，移动蜡烛B，直至与蜡烛A的像完全重合，分别记录A和B
的位置；移去蜡烛B，在其位置上竖立光屏，在光屏上______（选填“能”或“不能”）承接到蜡
烛A的像。
（3）实验中如果蜡烛A靠近器材M，则蜡烛B应______（选填“远离”或“靠近”）器材M，
才能与蜡烛A的像完全重合。
28.（2019·枣庄）如图甲是探究“平面镜成像特点“的实验装置图。
（1）实验时，不采用平面镜面采用透明薄玻璃板，不仅能观察到蜡烛的像，也便于 。
（2）在竖立的玻璃板前点燃蜡烛 ，可以看到蜡烛 在玻璃板后面的像，取一支外形相同但
不点燃的蜡烛 在玻璃板后面移动，直到看上去它跟蜡烛 的像完全重合。在比较物与像的大小关
系时，蜡烛 替代的是 （选填“蜡烛 ”或“蜡烛 的像” ，从玻璃板上看到蜡烛是由光
的 （填“反射”或“折射” 形成的。
（3）移去蜡烛 ，在其原来位置上放置一块光屏，光屏上 （选填“能”或“不能）呈现
蜡烛 的像。
（4）实验过程中如果玻璃板没有垂直架在纸上，而是如图乙所示倾斜，蜡烛 的像应是
图中的（选填“ ”、“ ”或“ ” 。
41
原创精品资源学科网独家享有版权，侵权必究！
