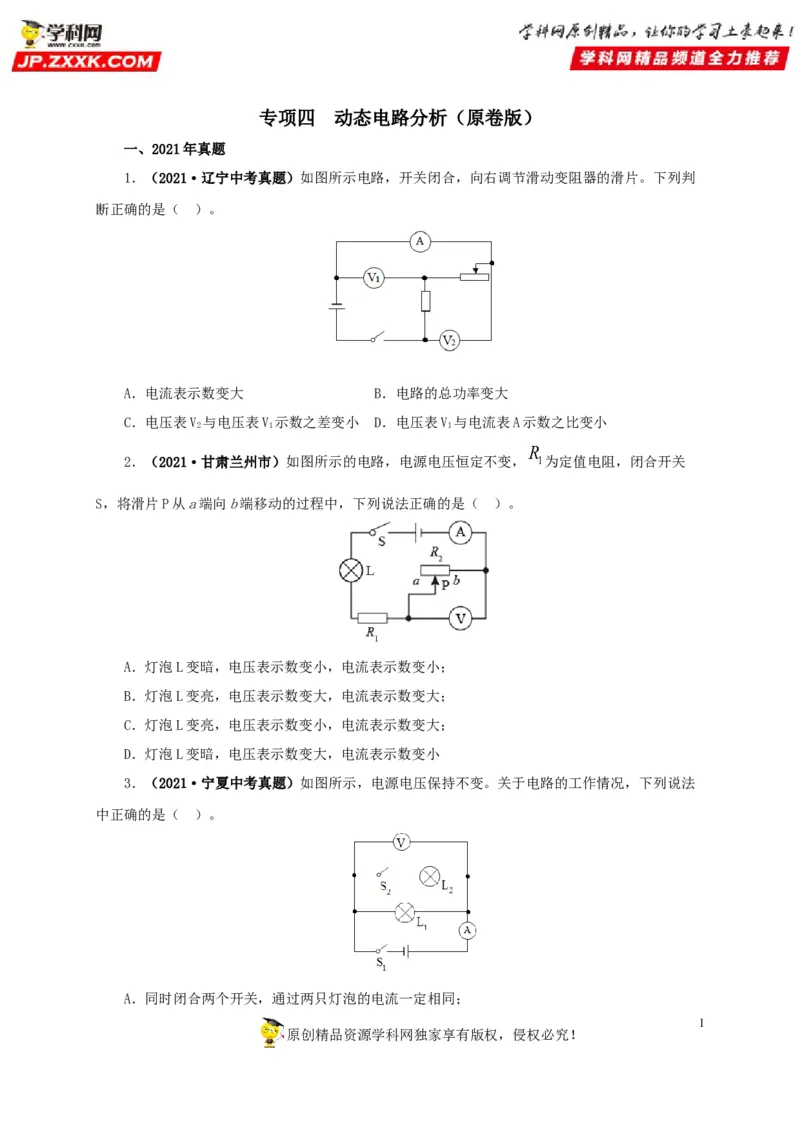

专项四 动态电路分析（原卷版）
一、2021年真题
1．（2021·辽宁中考真题）如图所示电路，开关闭合，向右调节滑动变阻器的滑片。下列判
断正确的是（ ）。
A．电流表示数变大 B．电路的总功率变大
C．电压表V 与电压表V 示数之差变小 D．电压表V 与电流表A示数之比变小
2 1 1

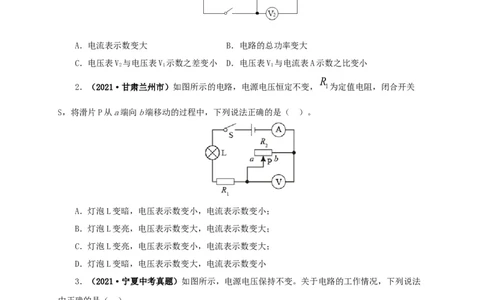

2．（2021·甘肃兰州市）如图所示的电路，电源电压恒定不变， 为定值电阻，闭合开关
S，将滑片P从a端向b端移动的过程中，下列说法正确的是（ ）。
A．灯泡L变暗，电压表示数变小，电流表示数变小；
B．灯泡L变亮，电压表示数变大，电流表示数变大；
C．灯泡L变亮，电压表示数变小，电流表示数变大；
D．灯泡L变暗，电压表示数变大，电流表示数变小
3．（2021·宁夏中考真题）如图所示，电源电压保持不变。关于电路的工作情况，下列说法
中正确的是（ ）。
A．同时闭合两个开关，通过两只灯泡的电流一定相同；
1
原创精品资源学科网独家享有版权，侵权必究！B．若先闭合 ，再闭合 ，电压表示数不变，电流表的示数变大；
C．若先闭合 ，再闭合 ，电压表示数变大，电流表的示数变大；
D．若灯 被短路，闭合 、 后，灯 不亮，灯 亮，电流表损坏

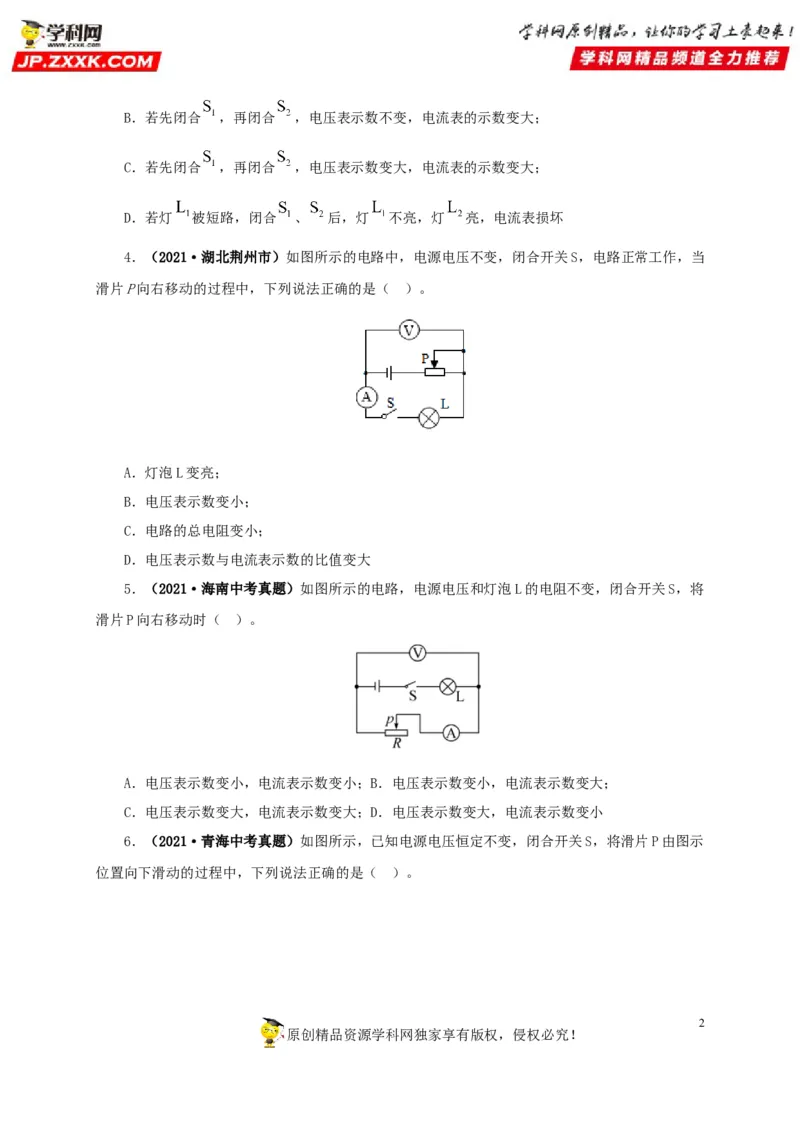

4．（2021·湖北荆州市）如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，当
滑片P向右移动的过程中，下列说法正确的是（ ）。
A．灯泡L变亮；
B．电压表示数变小；
C．电路的总电阻变小；
D．电压表示数与电流表示数的比值变大
5．（2021·海南中考真题）如图所示的电路，电源电压和灯泡L的电阻不变，闭合开关S，将
滑片P向右移动时（ ）。
A．电压表示数变小，电流表示数变小；B．电压表示数变小，电流表示数变大；
C．电压表示数变大，电流表示数变大；D．电压表示数变大，电流表示数变小
6．（2021·青海中考真题）如图所示，已知电源电压恒定不变，闭合开关S，将滑片P由图示
位置向下滑动的过程中，下列说法正确的是（ ）。
2
原创精品资源学科网独家享有版权，侵权必究！A．电流表A 的示数变小 B．电流表A 的示数变大
1 2
C．电压表的示数变大 D．灯泡L的亮度不变

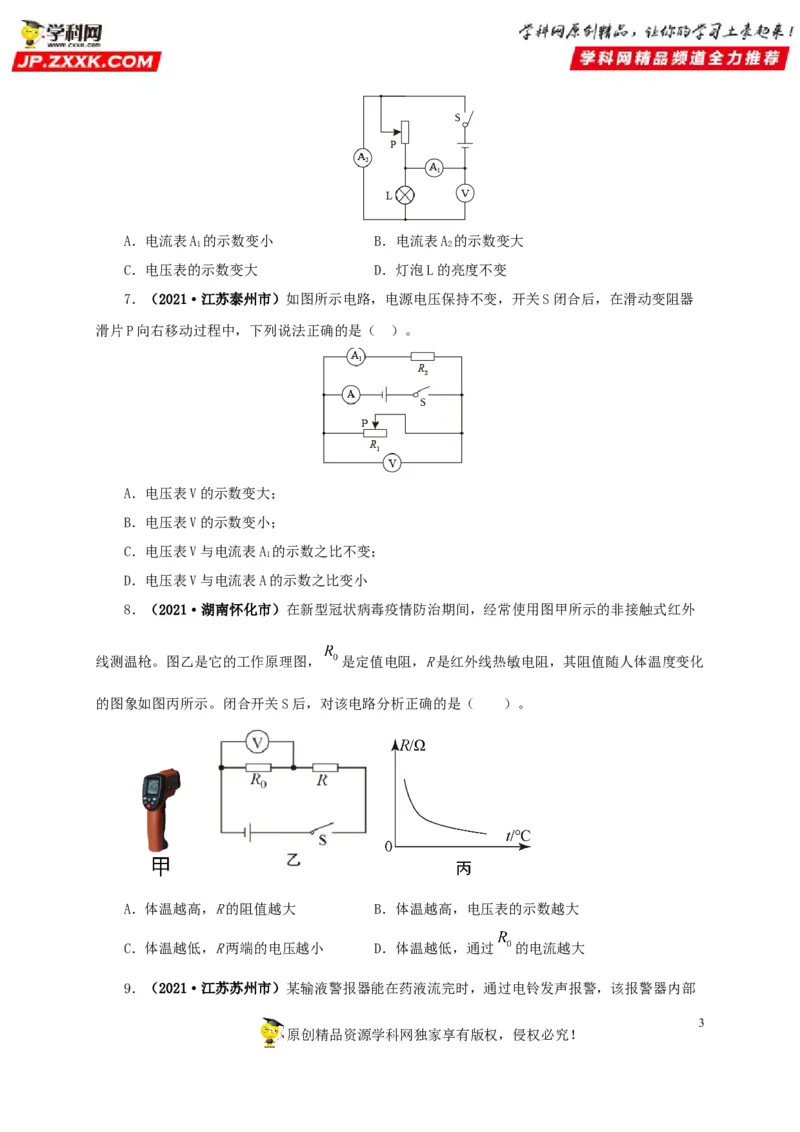

7．（2021·江苏泰州市）如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器
滑片P向右移动过程中，下列说法正确的是（ ）。
A．电压表V的示数变大；
B．电压表V的示数变小；
C．电压表V与电流表A 的示数之比不变；
1
D．电压表V与电流表A的示数之比变小
8．（2021·湖南怀化市）在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外
线测温枪。图乙是它的工作原理图， 是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化
的图象如图丙所示。闭合开关S后，对该电路分析正确的是（ ）。
A．体温越高，R的阻值越大 B．体温越高，电压表的示数越大
C．体温越低，R两端的电压越小 D．体温越低，通过 的电流越大
9．（2021·江苏苏州市）某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部
3

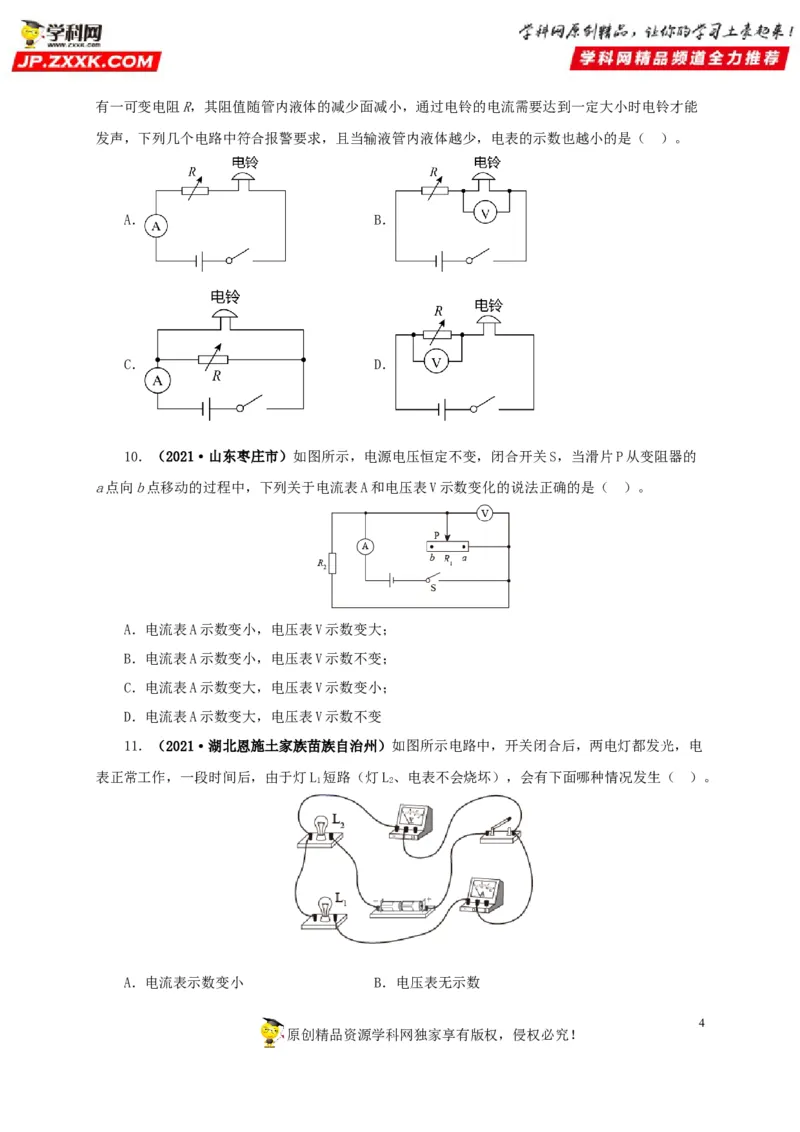

原创精品资源学科网独家享有版权，侵权必究！有一可变电阻R，其阻值随管内液体的减少面减小，通过电铃的电流需要达到一定大小时电铃才能
发声，下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是（ ）。
A． B．
C． D．

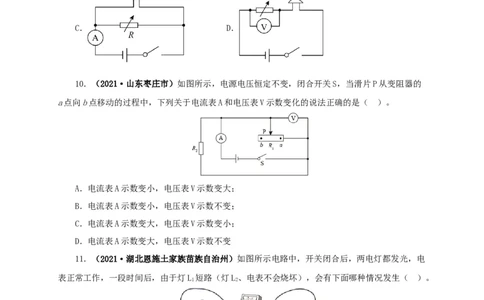

10．（2021·山东枣庄市）如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的
a点向b点移动的过程中，下列关于电流表A和电压表V示数变化的说法正确的是（ ）。
A．电流表A示数变小，电压表V示数变大；
B．电流表A示数变小，电压表V示数不变；
C．电流表A示数变大，电压表V示数变小；
D．电流表A示数变大，电压表V示数不变
11．（2021·湖北恩施土家族苗族自治州）如图所示电路中，开关闭合后，两电灯都发光，电
表正常工作，一段时间后，由于灯L 短路（灯L、电表不会烧坏），会有下面哪种情况发生（ ）。
1 2
A．电流表示数变小 B．电压表无示数
4
原创精品资源学科网独家享有版权，侵权必究！C．电压表示数不变 D．电压表示数变大

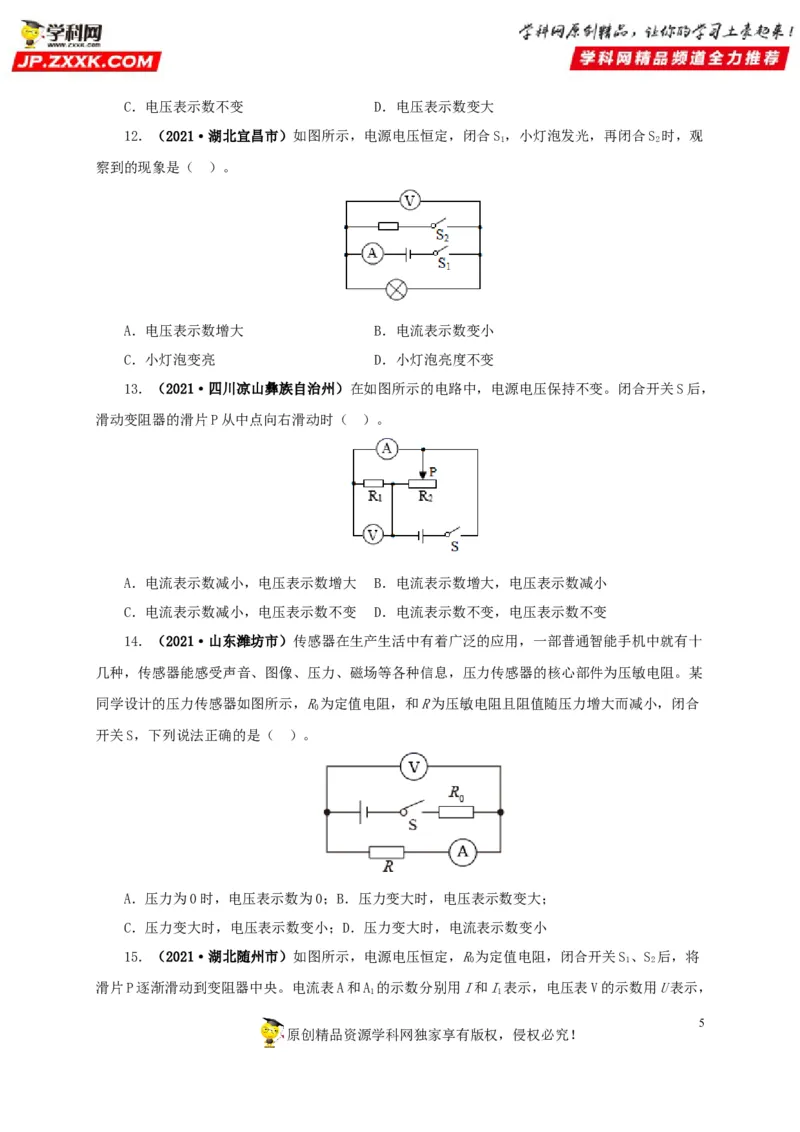

12．（2021·湖北宜昌市）如图所示，电源电压恒定，闭合S，小灯泡发光，再闭合S 时，观
1 2
察到的现象是（ ）。
A．电压表示数增大 B．电流表示数变小
C．小灯泡变亮 D．小灯泡亮度不变
13．（2021·四川凉山彝族自治州）在如图所示的电路中，电源电压保持不变。闭合开关S后，
滑动变阻器的滑片P从中点向右滑动时（ ）。
A．电流表示数减小，电压表示数增大 B．电流表示数增大，电压表示数减小
C．电流表示数减小，电压表示数不变 D．电流表示数不变，电压表示数不变
14．（2021·山东潍坊市）传感器在生产生活中有着广泛的应用，一部普通智能手机中就有十
几种，传感器能感受声音、图像、压力、磁场等各种信息，压力传感器的核心部件为压敏电阻。某
同学设计的压力传感器如图所示，R为定值电阻，和R为压敏电阻且阻值随压力增大而减小，闭合
0
开关S，下列说法正确的是（ ）。
A．压力为0时，电压表示数为0；B．压力变大时，电压表示数变大；
C．压力变大时，电压表示数变小；D．压力变大时，电流表示数变小
15．（2021·湖北随州市）如图所示，电源电压恒定，R为定值电阻，闭合开关S、S 后，将
0 1 2
滑片P逐渐滑动到变阻器中央。电流表A和A 的示数分别用I和I表示，电压表V的示数用U表示，
1 1
5

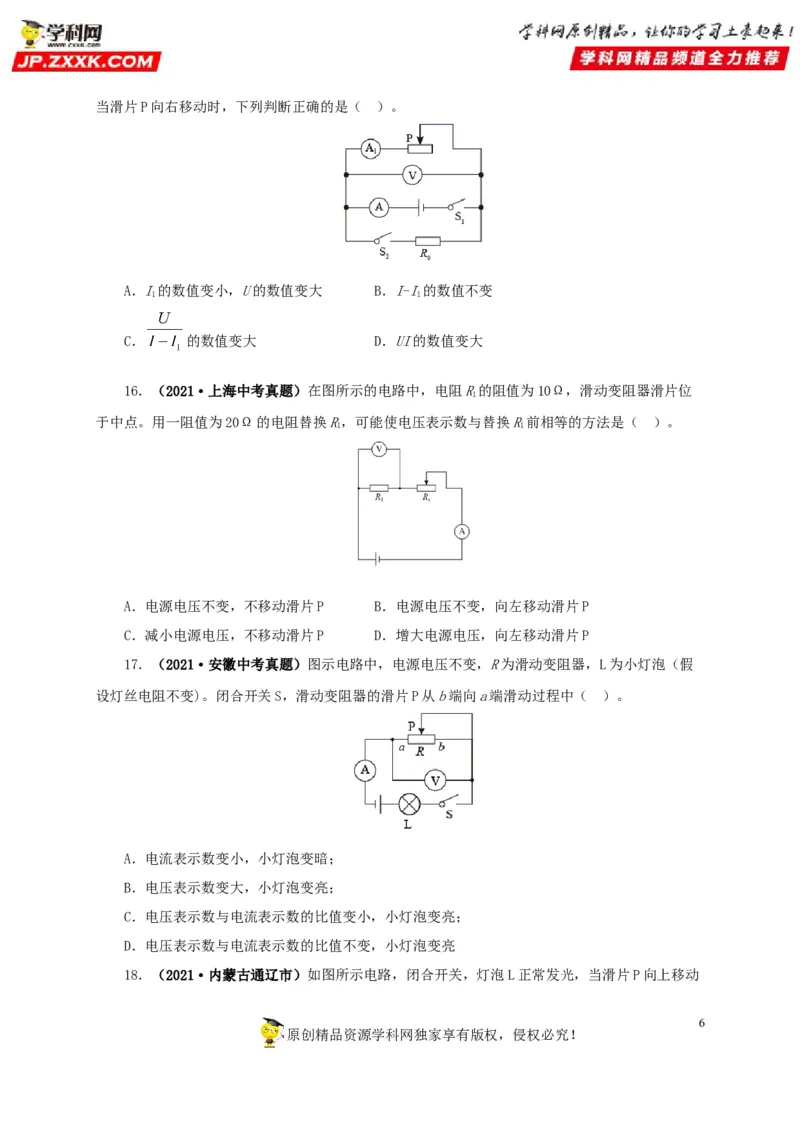

原创精品资源学科网独家享有版权，侵权必究！当滑片P向右移动时，下列判断正确的是（ ）。
A．I的数值变小，U的数值变大 B．I-I的数值不变
1 1
C． 的数值变大 D．UI的数值变大
16．（2021·上海中考真题）在图所示的电路中，电阻R的阻值为10Ω，滑动变阻器滑片位
1
于中点。用一阻值为20Ω的电阻替换R，可能使电压表示数与替换R前相等的方法是（ ）。
1 1
A．电源电压不变，不移动滑片P B．电源电压不变，向左移动滑片P
C．减小电源电压，不移动滑片P D．增大电源电压，向左移动滑片P
17．（2021·安徽中考真题）图示电路中，电源电压不变，R为滑动变阻器，L为小灯泡（假
设灯丝电阻不变)。闭合开关S，滑动变阻器的滑片P从b端向a端滑动过程中（ ）。
A．电流表示数变小，小灯泡变暗；
B．电压表示数变大，小灯泡变亮；
C．电压表示数与电流表示数的比值变小，小灯泡变亮；
D．电压表示数与电流表示数的比值不变，小灯泡变亮
18．（2021·内蒙古通辽市）如图所示电路，闭合开关，灯泡L正常发光，当滑片P向上移动
6

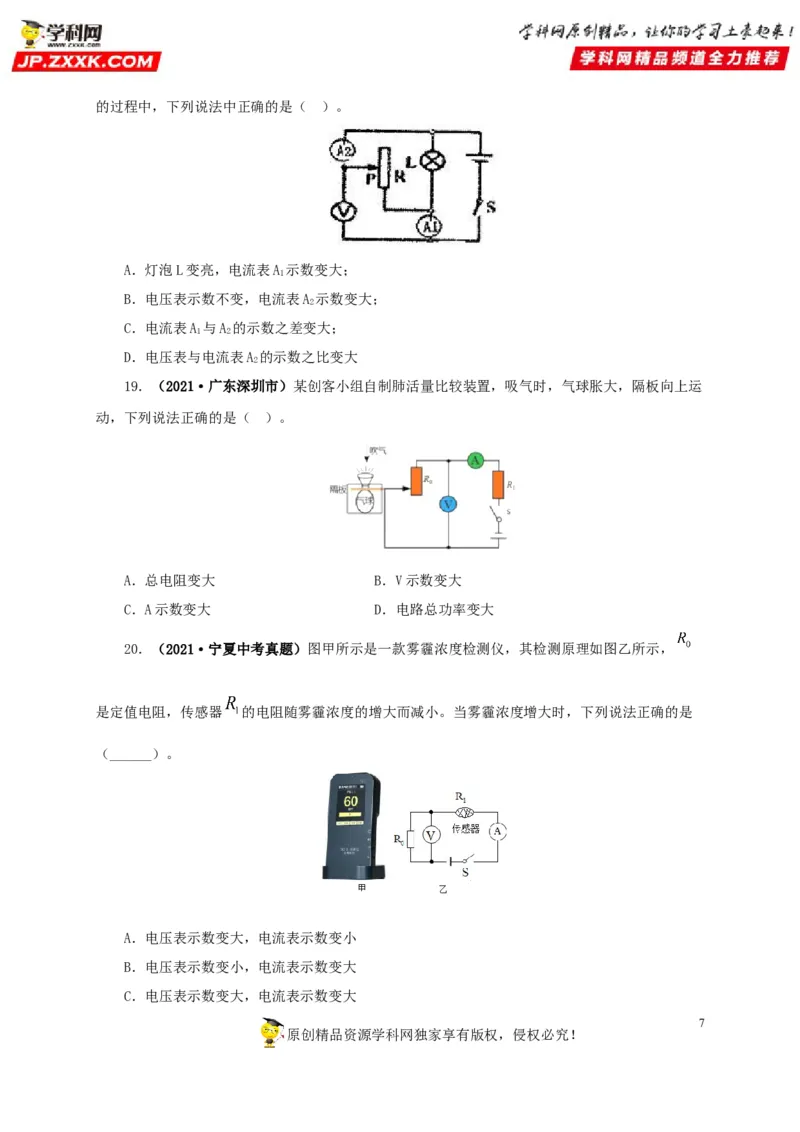

原创精品资源学科网独家享有版权，侵权必究！的过程中，下列说法中正确的是（ ）。
A．灯泡L变亮，电流表A 示数变大；
1
B．电压表示数不变，电流表A 示数变大；
2
C．电流表A 与A 的示数之差变大；
1 2
D．电压表与电流表A 的示数之比变大
2
19．（2021·广东深圳市）某创客小组自制肺活量比较装置，吸气时，气球胀大，隔板向上运
动，下列说法正确的是（ ）。
A．总电阻变大 B．V示数变大
C．A示数变大 D．电路总功率变大
20．（2021·宁夏中考真题）图甲所示是一款雾霾浓度检测仪，其检测原理如图乙所示，
是定值电阻，传感器 的电阻随雾霾浓度的增大而减小。当雾霾浓度增大时，下列说法正确的是
（______）。
A．电压表示数变大，电流表示数变小
B．电压表示数变小，电流表示数变大
C．电压表示数变大，电流表示数变大
7
原创精品资源学科网独家享有版权，侵权必究！D．电压表示数变小，电流表示数变小
理由：__________。

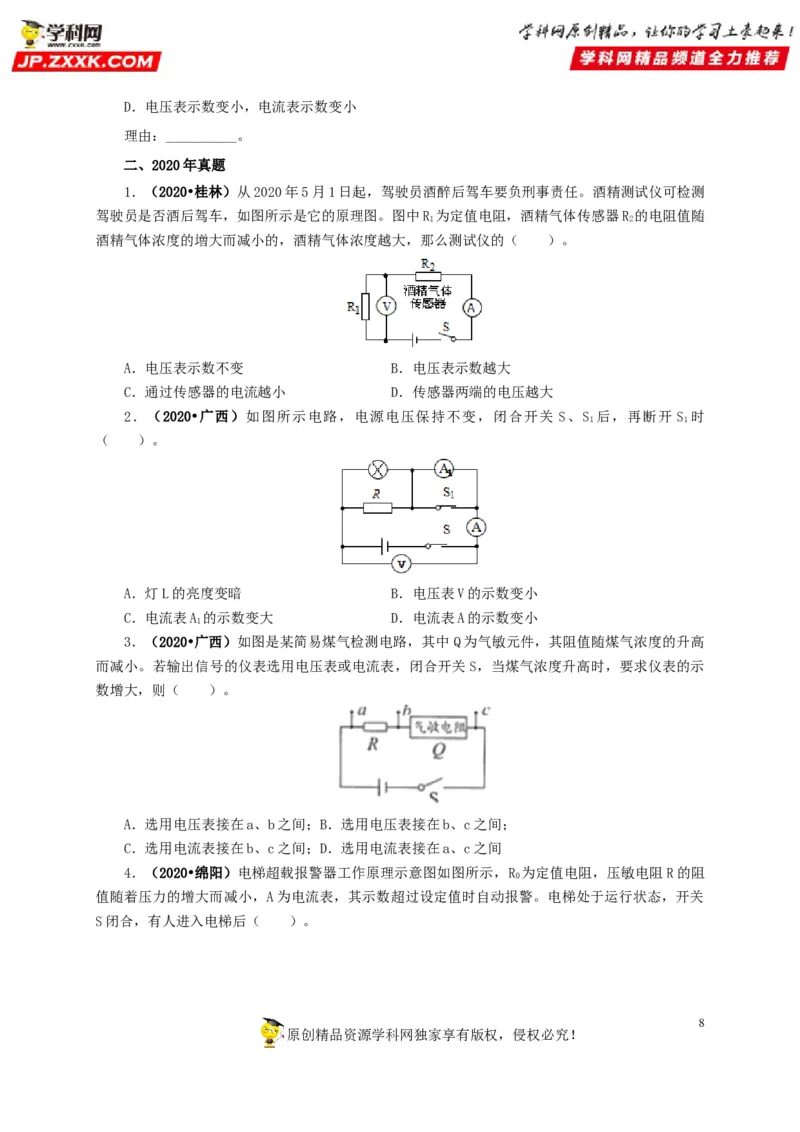

二、2020年真题
1．（2020•桂林）从2020年5月1日起，驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测
驾驶员是否酒后驾车，如图所示是它的原理图。图中R 为定值电阻，酒精气体传感器R 的电阻值随
1 2
酒精气体浓度的増大而减小的，酒精气体浓度越大，那么测试仪的（ ）。
A．电压表示数不变 B．电压表示数越大
C．通过传感器的电流越小 D．传感器两端的电压越大
2．（2020•广西）如图所示电路，电源电压保持不变，闭合开关 S、S 后，再断开 S 时
1 1
（ ）。
A．灯L的亮度变暗 B．电压表V的示数变小
C．电流表A 的示数变大 D．电流表A的示数变小
1
3．（2020•广西）如图是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高
而减小。若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示
数增大，则（ ）。
A．选用电压表接在a、b之间；B．选用电压表接在b、c之间；
C．选用电流表接在b、c之间；D．选用电流表接在a、c之间

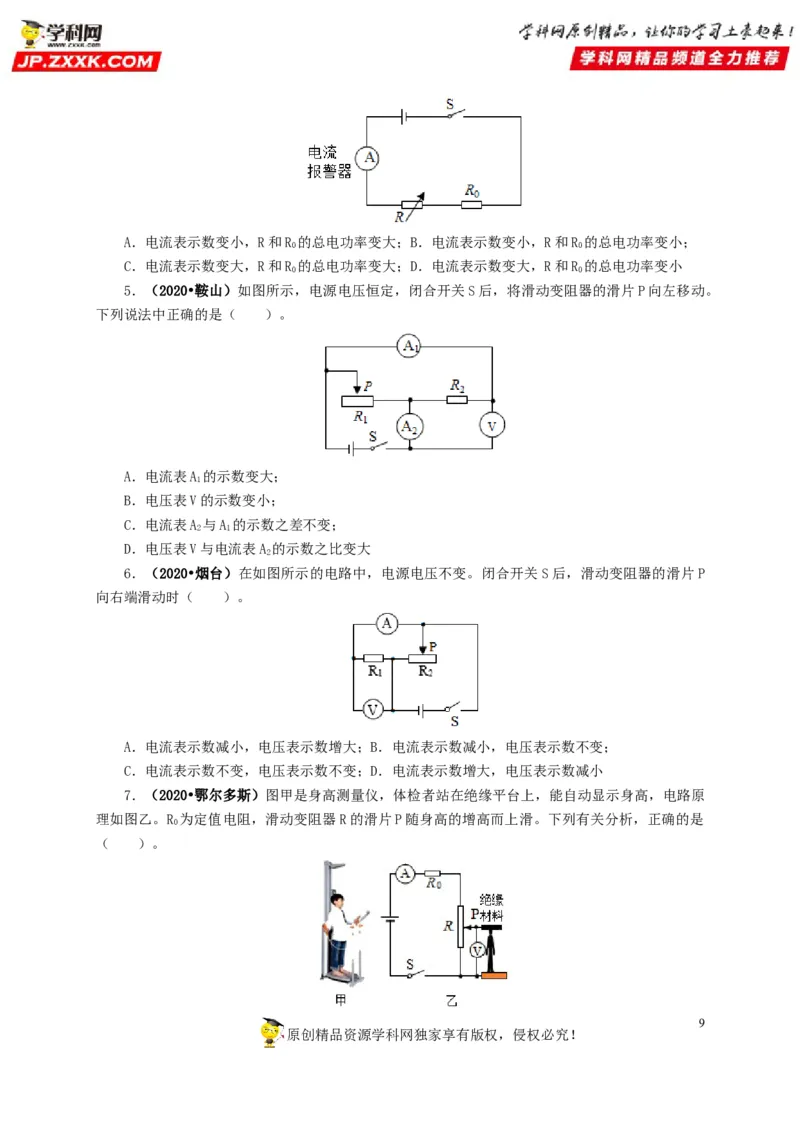

4．（2020•绵阳）电梯超载报警器工作原理示意图如图所示，R 为定值电阻，压敏电阻R的阻
0
值随着压力的增大而减小，A为电流表，其示数超过设定值时自动报警。电梯处于运行状态，开关
S闭合，有人进入电梯后（ ）。
8
原创精品资源学科网独家享有版权，侵权必究！A．电流表示数变小，R和R 的总电功率变大；B．电流表示数变小，R和R 的总电功率变小；
0 0
C．电流表示数变大，R和R 的总电功率变大；D．电流表示数变大，R和R 的总电功率变小
0 0
5．（2020•鞍山）如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向左移动。
下列说法中正确的是（ ）。
A．电流表A 的示数变大；
1
B．电压表V的示数变小；
C．电流表A 与A 的示数之差不变；
2 1
D．电压表V与电流表A 的示数之比变大
2
6．（2020•烟台）在如图所示的电路中，电源电压不变。闭合开关S后，滑动变阻器的滑片P
向右端滑动时（ ）。
A．电流表示数减小，电压表示数增大；B．电流表示数减小，电压表示数不变；
C．电流表示数不变，电压表示数不变；D．电流表示数增大，电压表示数减小
7．（2020•鄂尔多斯）图甲是身高测量仪，体检者站在绝缘平台上，能自动显示身高，电路原
理如图乙。R 为定值电阻，滑动变阻器R的滑片P随身高的增高而上滑。下列有关分析，正确的是
0
（ ）。
9
原创精品资源学科网独家享有版权，侵权必究！A．电流表示数显示身高，身高越高示数越大；
B．电压表示数显示身高，身高越高示数越大；
C．身高越高，R 消耗的电功率越小；
0
D．身高越高，电路消耗的总功率越大

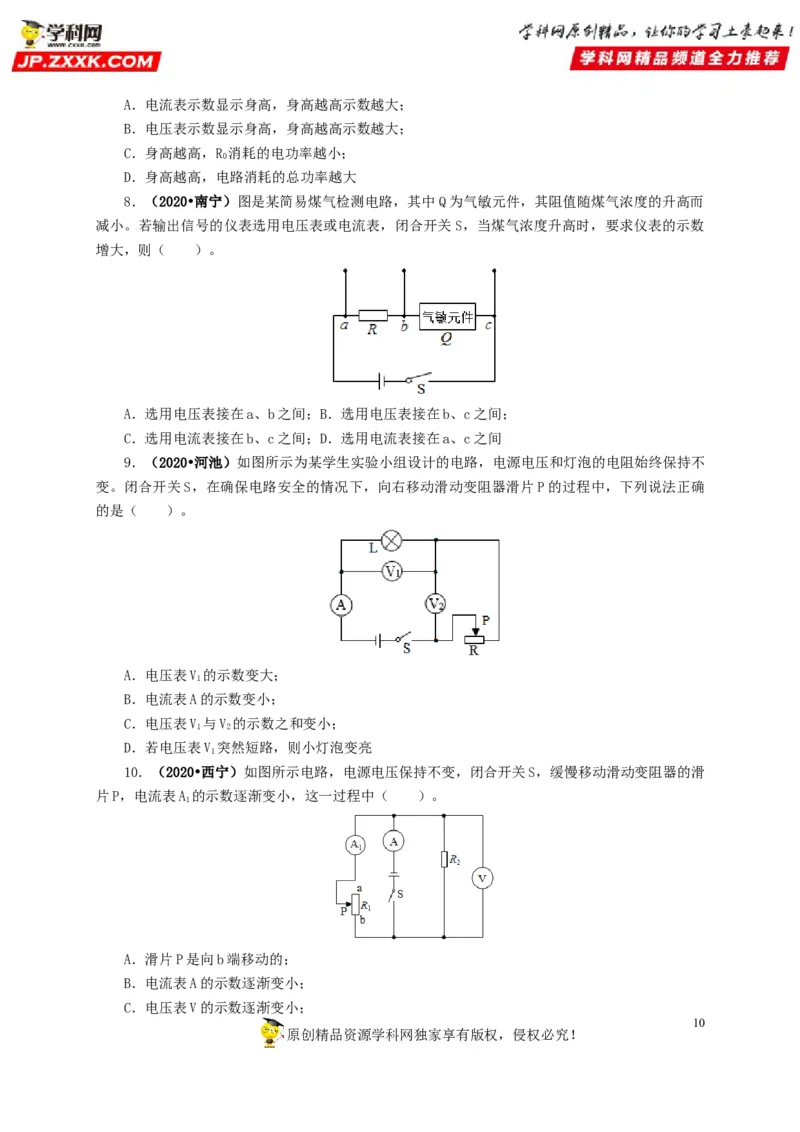

8．（2020•南宁）图是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高而
减小。若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数
增大，则（ ）。
A．选用电压表接在a、b之间；B．选用电压表接在b、c之间；
C．选用电流表接在b、c之间；D．选用电流表接在a、c之间
9．（2020•河池）如图所示为某学生实验小组设计的电路，电源电压和灯泡的电阻始终保持不
变。闭合开关S，在确保电路安全的情况下，向右移动滑动变阻器滑片P的过程中，下列说法正确
的是（ ）。
A．电压表V 的示数变大；
1
B．电流表A的示数变小；
C．电压表V 与V 的示数之和变小；
1 2
D．若电压表V 突然短路，则小灯泡变亮
1
10．（2020•西宁）如图所示电路，电源电压保持不变，闭合开关S，缓慢移动滑动变阻器的滑
片P，电流表A 的示数逐渐变小，这一过程中（ ）。
1
A．滑片P是向b端移动的；
B．电流表A的示数逐渐变小；
C．电压表V的示数逐渐变小；
10
原创精品资源学科网独家享有版权，侵权必究！D．电路的总功率变大

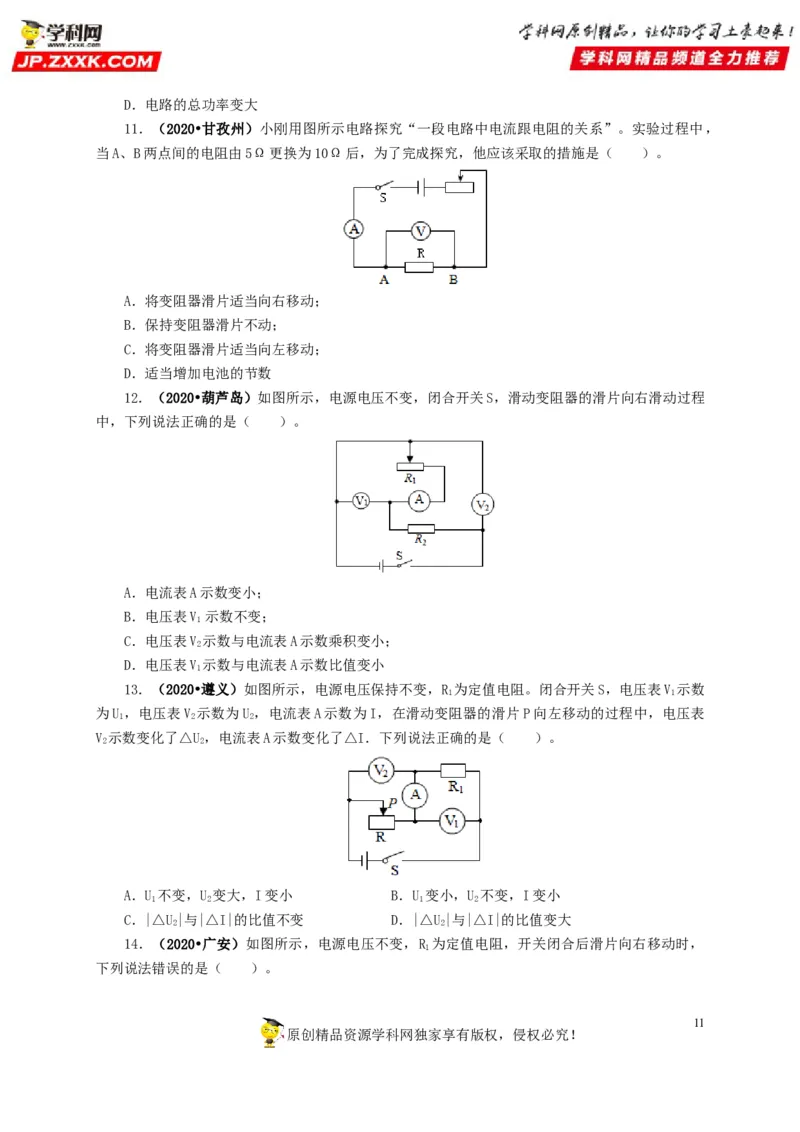

11．（2020•甘孜州）小刚用图所示电路探究“一段电路中电流跟电阻的关系”。实验过程中，
当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他应该采取的措施是（ ）。
A．将变阻器滑片适当向右移动；
B．保持变阻器滑片不动；
C．将变阻器滑片适当向左移动；
D．适当增加电池的节数
12．（2020•葫芦岛）如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片向右滑动过程
中，下列说法正确的是（ ）。
A．电流表A示数变小；
B．电压表V 示数不变；
1
C．电压表V 示数与电流表A示数乘积变小；
2
D．电压表V 示数与电流表A示数比值变小
1
13．（2020•遵义）如图所示，电源电压保持不变，R 为定值电阻。闭合开关S，电压表V 示数
1 1
为U ，电压表V 示数为U ，电流表A示数为I，在滑动变阻器的滑片P向左移动的过程中，电压表
1 2 2
V 示数变化了△U，电流表A示数变化了△I．下列说法正确的是（ ）。
2 2
A．U 不变，U 变大，I变小 B．U 变小，U 不变，I变小
1 2 1 2
C．|△U|与|△I|的比值不变 D．|△U|与|△I|的比值变大
2 2

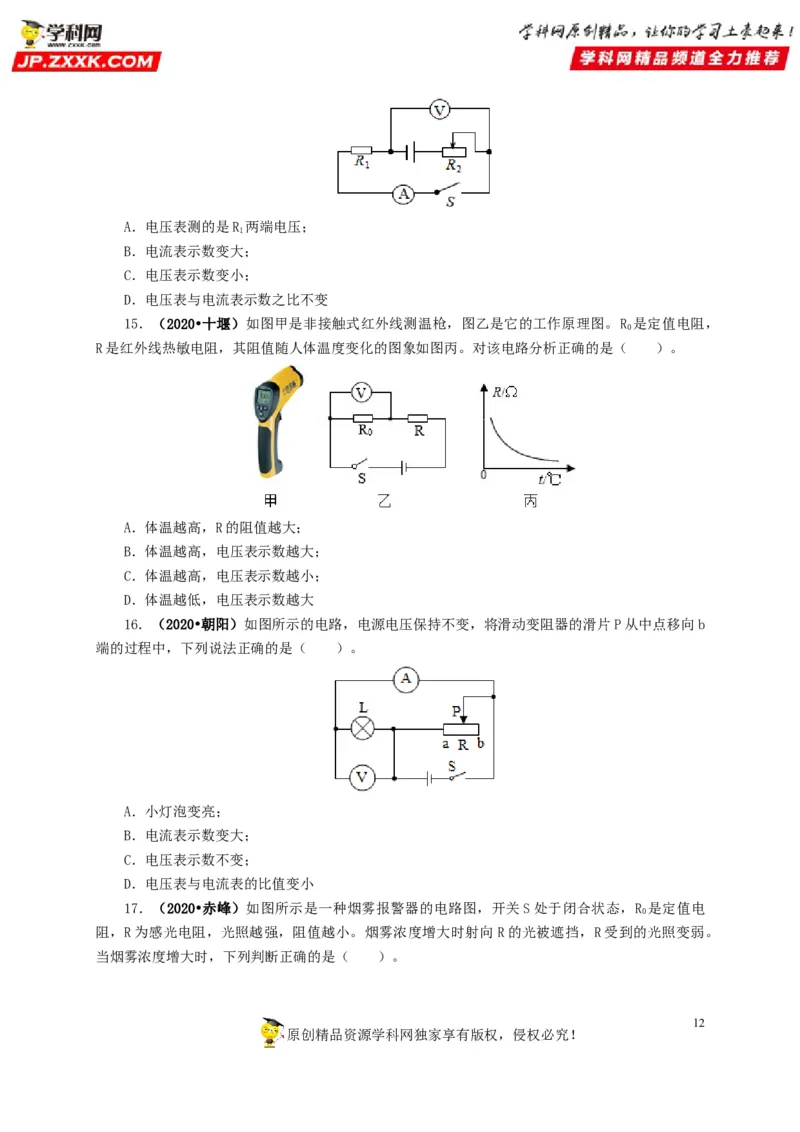

14．（2020•广安）如图所示，电源电压不变，R 为定值电阻，开关闭合后滑片向右移动时，
1
下列说法错误的是（ ）。
11
原创精品资源学科网独家享有版权，侵权必究！A．电压表测的是R 两端电压；
1
B．电流表示数变大；
C．电压表示数变小；
D．电压表与电流表示数之比不变
15．（2020•十堰）如图甲是非接触式红外线测温枪，图乙是它的工作原理图。R 是定值电阻，
0
R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙。对该电路分析正确的是（ ）。
A．体温越高，R的阻值越大；
B．体温越高，电压表示数越大；
C．体温越高，电压表示数越小；
D．体温越低，电压表示数越大
16．（2020•朝阳）如图所示的电路，电源电压保持不变，将滑动变阻器的滑片P从中点移向b
端的过程中，下列说法正确的是（ ）。
A．小灯泡变亮；
B．电流表示数变大；
C．电压表示数不变；
D．电压表与电流表的比值变小

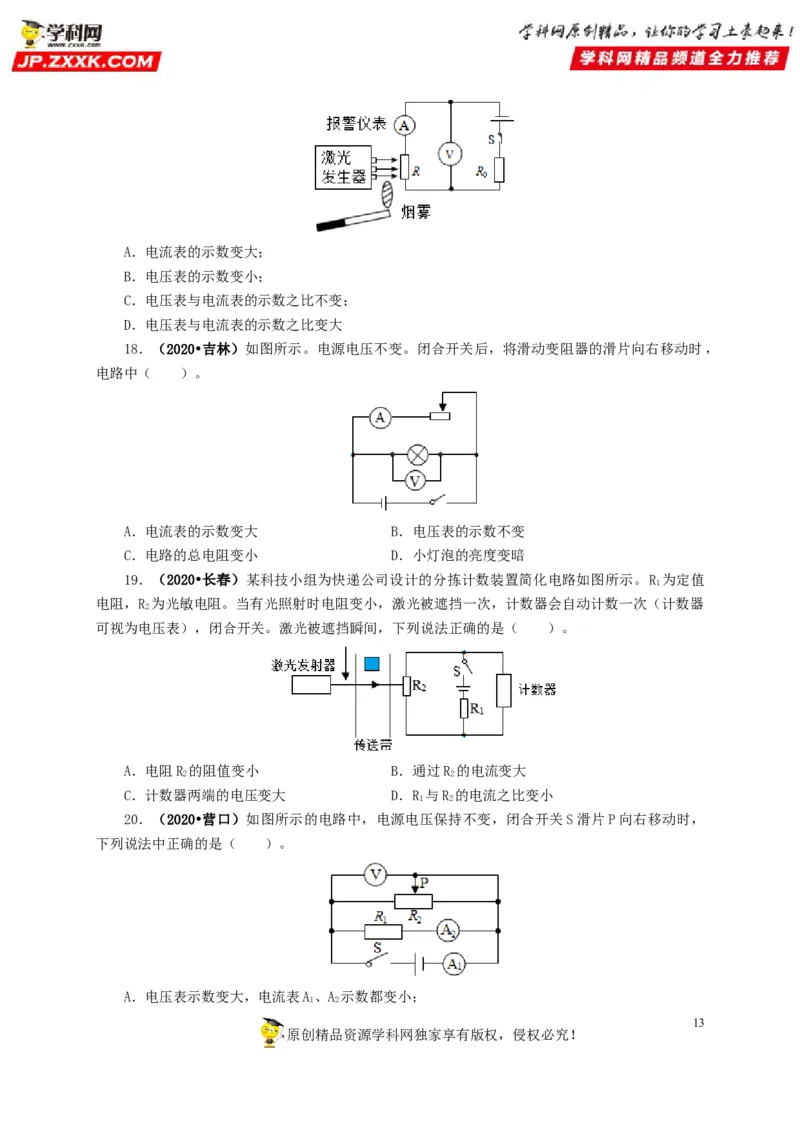

17．（2020•赤峰）如图所示是一种烟雾报警器的电路图，开关S处于闭合状态，R 是定值电
0
阻，R为感光电阻，光照越强，阻值越小。烟雾浓度增大时射向R的光被遮挡，R受到的光照变弱。
当烟雾浓度增大时，下列判断正确的是（ ）。
12
原创精品资源学科网独家享有版权，侵权必究！A．电流表的示数变大；
B．电压表的示数变小；
C．电压表与电流表的示数之比不变；
D．电压表与电流表的示数之比变大
18．（2020•吉林）如图所示。电源电压不变。闭合开关后，将滑动变阻器的滑片向右移动时，
电路中（ ）。
A．电流表的示数变大 B．电压表的示数不变
C．电路的总电阻变小 D．小灯泡的亮度变暗
19．（2020•长春）某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R 为定值
1
电阻，R 为光敏电阻。当有光照射时电阻变小，激光被遮挡一次，计数器会自动计数一次（计数器
2
可视为电压表），闭合开关。激光被遮挡瞬间，下列说法正确的是（ ）。
A．电阻R 的阻值变小 B．通过R 的电流变大
2 2
C．计数器两端的电压变大 D．R 与R 的电流之比变小
1 2
20．（2020•营口）如图所示的电路中，电源电压保持不变，闭合开关S滑片P向右移动时，
下列说法中正确的是（ ）。
A．电压表示数变大，电流表A、A 示数都变小；
1 2
13
原创精品资源学科网独家享有版权，侵权必究！B．电压表示数与电流表A 示数的比值不变；
2
C．电流表A 与A 示数的差值变大；
1 2
D．电压表示数与电流表A 示数的乘积变大
1

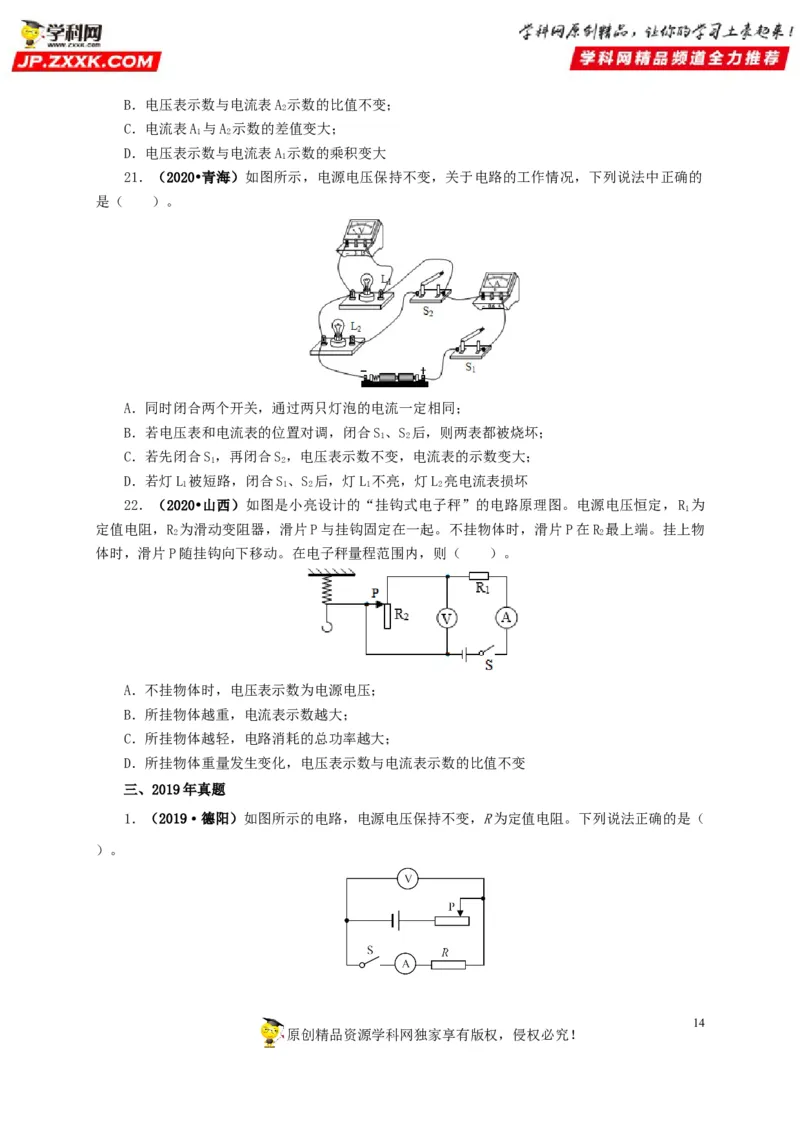

21．（2020•青海）如图所示，电源电压保持不变，关于电路的工作情况，下列说法中正确的
是（ ）。
A．同时闭合两个开关，通过两只灯泡的电流一定相同；
B．若电压表和电流表的位置对调，闭合S、S 后，则两表都被烧坏；
1 2
C．若先闭合S，再闭合S，电压表示数不变，电流表的示数变大；
1 2
D．若灯L 被短路，闭合S、S 后，灯L 不亮，灯L 亮电流表损坏
1 1 2 1 2
22．（2020•山西）如图是小亮设计的“挂钩式电子秤”的电路原理图。电源电压恒定，R 为
1
定值电阻，R 为滑动变阻器，滑片P与挂钩固定在一起。不挂物体时，滑片P在R 最上端。挂上物
2 2
体时，滑片P随挂钩向下移动。在电子秤量程范围内，则（ ）。
A．不挂物体时，电压表示数为电源电压；
B．所挂物体越重，电流表示数越大；
C．所挂物体越轻，电路消耗的总功率越大；
D．所挂物体重量发生变化，电压表示数与电流表示数的比值不变
三、2019年真题

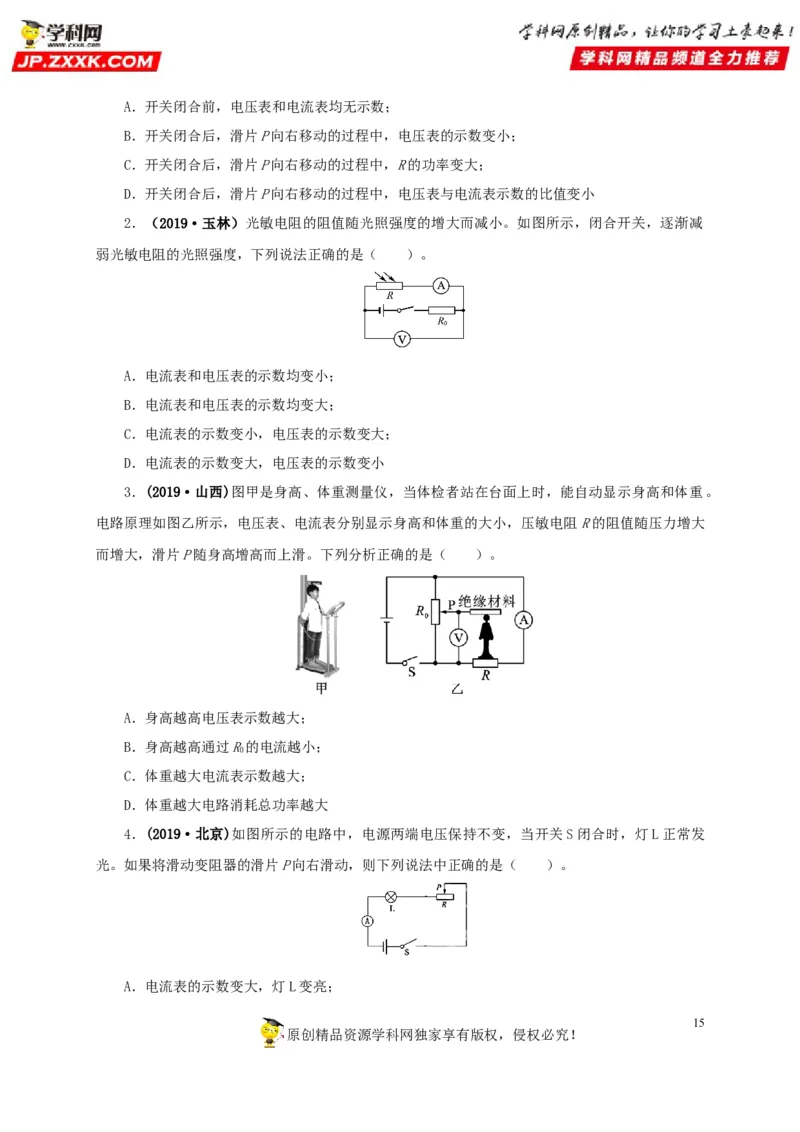

1．（2019·德阳）如图所示的电路，电源电压保持不变，R为定值电阻。下列说法正确的是（
）。
14
原创精品资源学科网独家享有版权，侵权必究！A．开关闭合前，电压表和电流表均无示数；
B．开关闭合后，滑片P向右移动的过程中，电压表的示数变小；
C．开关闭合后，滑片P向右移动的过程中，R的功率变大；
D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小
2．（2019·玉林）光敏电阻的阻值随光照强度的增大而减小。如图所示，闭合开关，逐渐减
弱光敏电阻的光照强度，下列说法正确的是（ ）。
A．电流表和电压表的示数均变小；
B．电流表和电压表的示数均变大；
C．电流表的示数变小，电压表的示数变大；
D．电流表的示数变大，电压表的示数变小
3．(2019·山西)图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。
电路原理如图乙所示，电压表、电流表分别显示身高和体重的大小，压敏电阻R的阻值随压力增大
而增大，滑片P随身高增高而上滑。下列分析正确的是（ ）。
A．身高越高电压表示数越大；
B．身高越高通过R的电流越小；
0
C．体重越大电流表示数越大；
D．体重越大电路消耗总功率越大
4．(2019·北京)如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发
光。如果将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（ ）。
A．电流表的示数变大，灯L变亮；
15
原创精品资源学科网独家享有版权，侵权必究！B．电流表的示数变大，灯L变暗；
C．电流表的示数变小，灯L变亮；
D．电流表的示数变小，灯L变暗

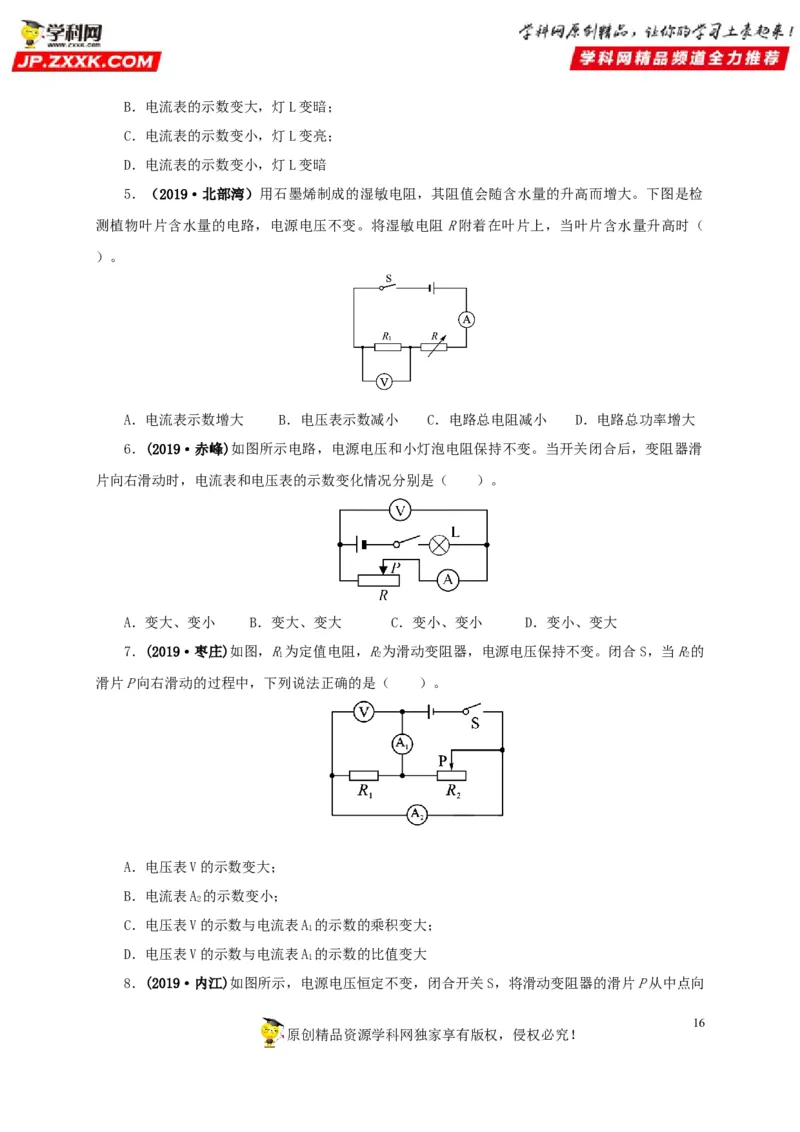

5．（2019·北部湾）用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。下图是检
测植物叶片含水量的电路，电源电压不变。将湿敏电阻R附着在叶片上，当叶片含水量升高时（
）。
A．电流表示数增大 B．电压表示数减小 C．电路总电阻减小 D．电路总功率增大
6．(2019·赤峰)如图所示电路，电源电压和小灯泡电阻保持不变。当开关闭合后，变阻器滑
片向右滑动时，电流表和电压表的示数变化情况分别是（ ）。
A．变大、变小 B．变大、变大 C．变小、变小 D．变小、变大
7．(2019·枣庄)如图，R为定值电阻，R为滑动变阻器，电源电压保持不变。闭合S，当R的
1 2 2
滑片P向右滑动的过程中，下列说法正确的是（ ）。
A．电压表V的示数变大；
B．电流表A 的示数变小；
2
C．电压表V的示数与电流表A 的示数的乘积变大；
1
D．电压表V的示数与电流表A 的示数的比值变大
1
8．(2019·内江)如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向
16

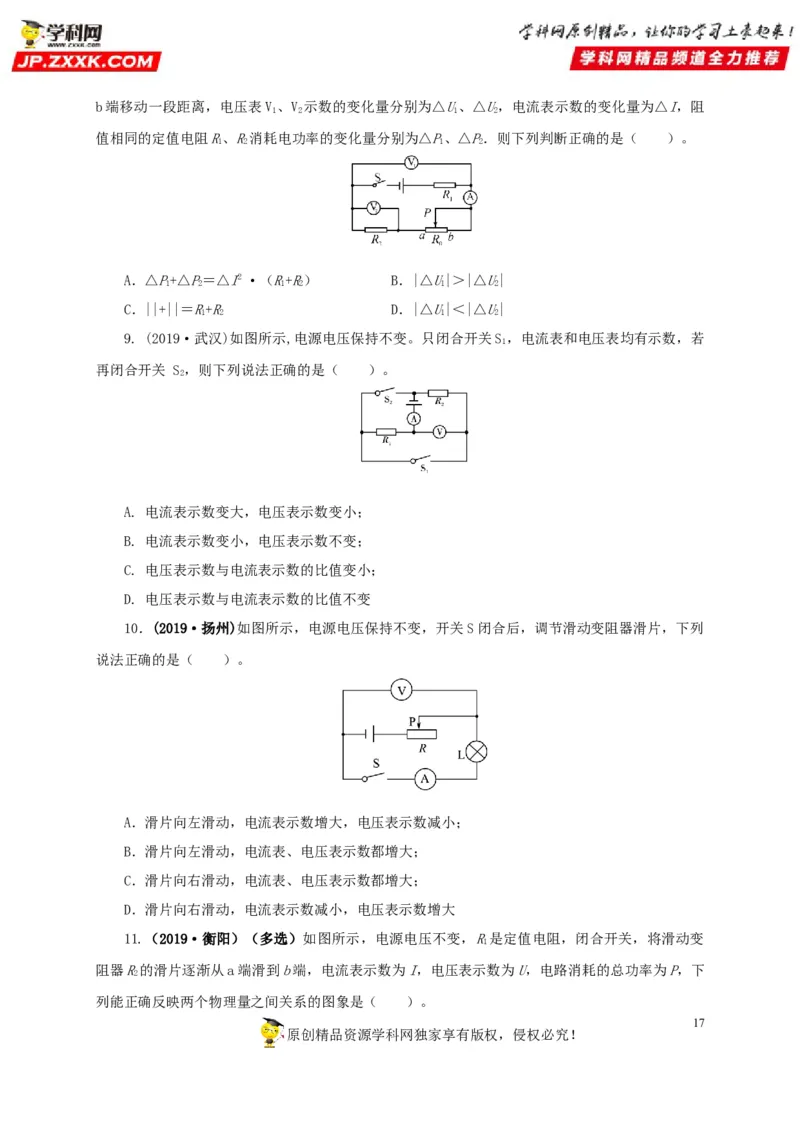

原创精品资源学科网独家享有版权，侵权必究！b端移动一段距离，电压表V 、V 示数的变化量分别为△U、△U，电流表示数的变化量为△I，阻
1 2 1 2
值相同的定值电阻R、R消耗电功率的变化量分别为△P、△P．则下列判断正确的是（ ）。
1 2 1 2
A．△P+△P＝△I2 ·（R+R） B．|△U|＞|△U|
1 2 1 2 1 2
C．||+||＝R+R D．|△U|＜|△U|
1 2 1 2
9. (2019·武汉)如图所示,电源电压保持不变。只闭合开关S ，电流表和电压表均有示数，若
1
再闭合开关 S，则下列说法正确的是（ ）。
2
A. 电流表示数变大，电压表示数变小；
B. 电流表示数变小，电压表示数不变；
C. 电压表示数与电流表示数的比值变小；
D. 电压表示数与电流表示数的比值不变
10．(2019·扬州)如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列
说法正确的是（ ）。
A．滑片向左滑动，电流表示数增大，电压表示数减小；
B．滑片向左滑动，电流表、电压表示数都增大；
C．滑片向右滑动，电流表、电压表示数都增大；
D．滑片向右滑动，电流表示数减小，电压表示数增大
11.（2019·衡阳）（多选）如图所示，电源电压不变，R是定值电阻，闭合开关，将滑动变
1
阻器R的滑片逐渐从a端滑到b端，电流表示数为I，电压表示数为U，电路消耗的总功率为P，下
2
列能正确反映两个物理量之间关系的图象是（ ）。
17

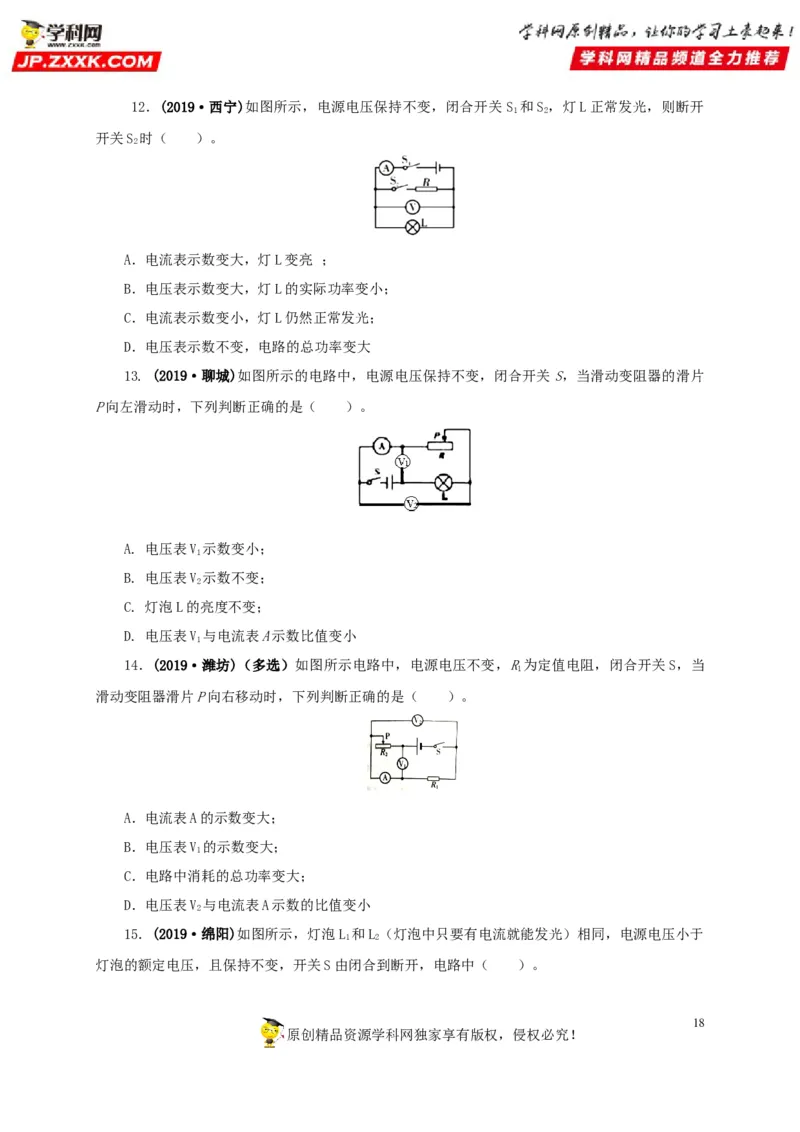

原创精品资源学科网独家享有版权，侵权必究！12．(2019·西宁)如图所示，电源电压保持不变，闭合开关 S 和S ，灯L正常发光，则断开
1 2
开关S 时（ ）。
2
A．电流表示数变大，灯L变亮 ；
B．电压表示数变大，灯L的实际功率变小；
C．电流表示数变小，灯L仍然正常发光；
D．电压表示数不变，电路的总功率变大
13. (2019·聊城)如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片
P向左滑动时，下列判断正确的是（ ）。
A. 电压表V 示数变小；
1
B. 电压表V 示数不变；
2
C. 灯泡L的亮度不变；
D. 电压表V 与电流表A示数比值变小
1
14．(2019·潍坊)（多选）如图所示电路中，电源电压不变，R为定值电阻，闭合开关S，当
1
滑动变阻器滑片P向右移动时，下列判断正确的是（ ）。
A．电流表A的示数变大；
B．电压表V 的示数变大；
1
C．电路中消耗的总功率变大；
D．电压表V 与电流表A示数的比值变小
2

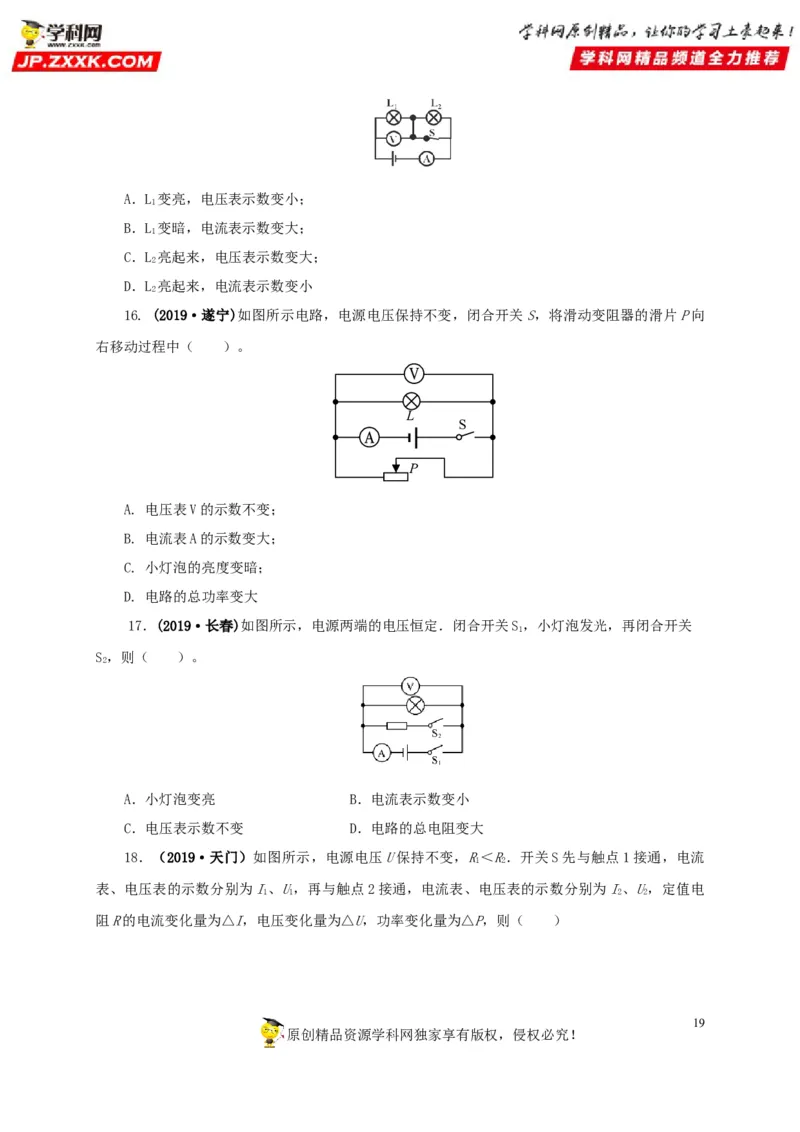

15．(2019·绵阳)如图所示，灯泡L 和L（灯泡中只要有电流就能发光）相同，电源电压小于
1 2
灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中（ ）。
18
原创精品资源学科网独家享有版权，侵权必究！A．L 变亮，电压表示数变小；
1
B．L 变暗，电流表示数变大；
1
C．L 亮起来，电压表示数变大；
2
D．L 亮起来，电流表示数变小
2
16. (2019·遂宁)如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向
右移动过程中（ ）。
L
S
P
A. 电压表V的示数不变；
B. 电流表A的示数变大；
C. 小灯泡的亮度变暗；
D. 电路的总功率变大
17．(2019·长春)如图所示，电源两端的电压恒定．闭合开关S，小灯泡发光，再闭合开关
1
S，则（ ）。
2
A．小灯泡变亮 B．电流表示数变小
C．电压表示数不变 D．电路的总电阻变大

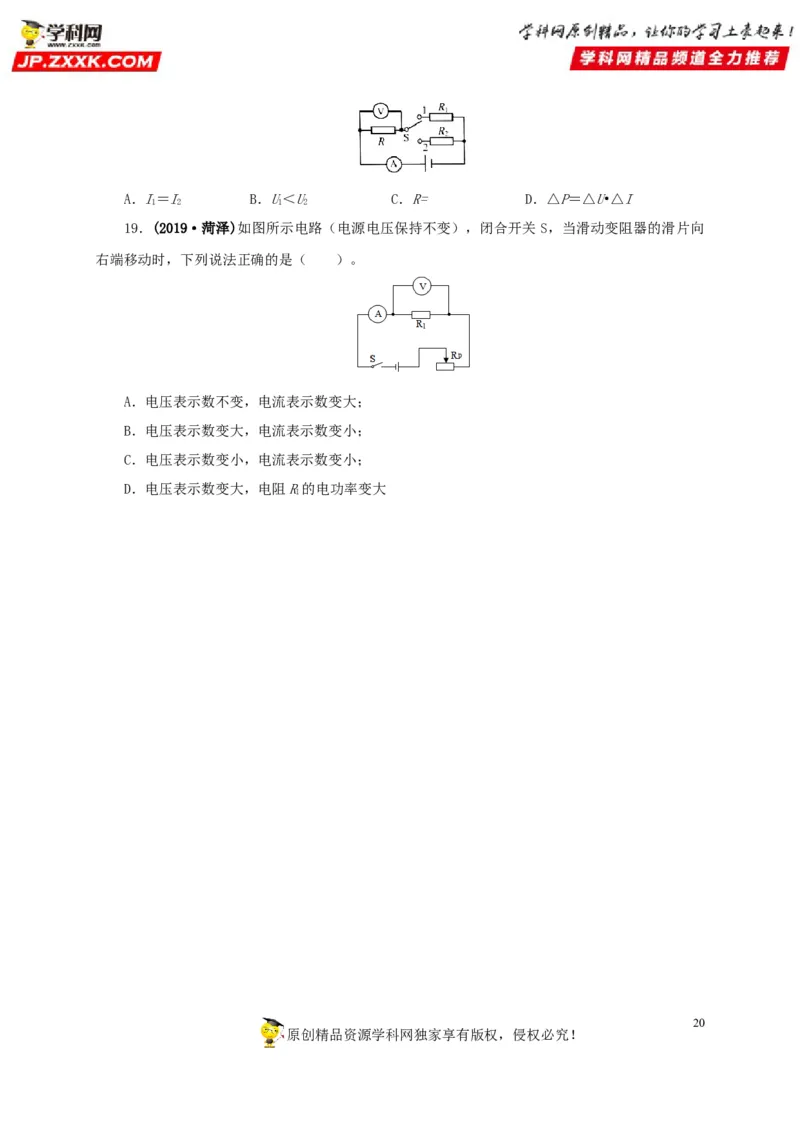

18．（2019·天门）如图所示，电源电压U保持不变，R＜R．开关S先与触点1接通，电流
1 2
表、电压表的示数分别为I、U，再与触点2接通，电流表、电压表的示数分别为I、U，定值电
1 1 2 2
阻R的电流变化量为△I，电压变化量为△U，功率变化量为△P，则（ ）
19
原创精品资源学科网独家享有版权，侵权必究！A．I＝I B．U＜U C．R= D．△P＝△U•△I
1 2 1 2
19．(2019·菏泽)如图所示电路（电源电压保持不变），闭合开关 S，当滑动变阻器的滑片向
右端移动时，下列说法正确的是（ ）。
A．电压表示数不变，电流表示数变大；
B．电压表示数变大，电流表示数变小；
C．电压表示数变小，电流表示数变小；
D．电压表示数变大，电阻R的电功率变大
1
