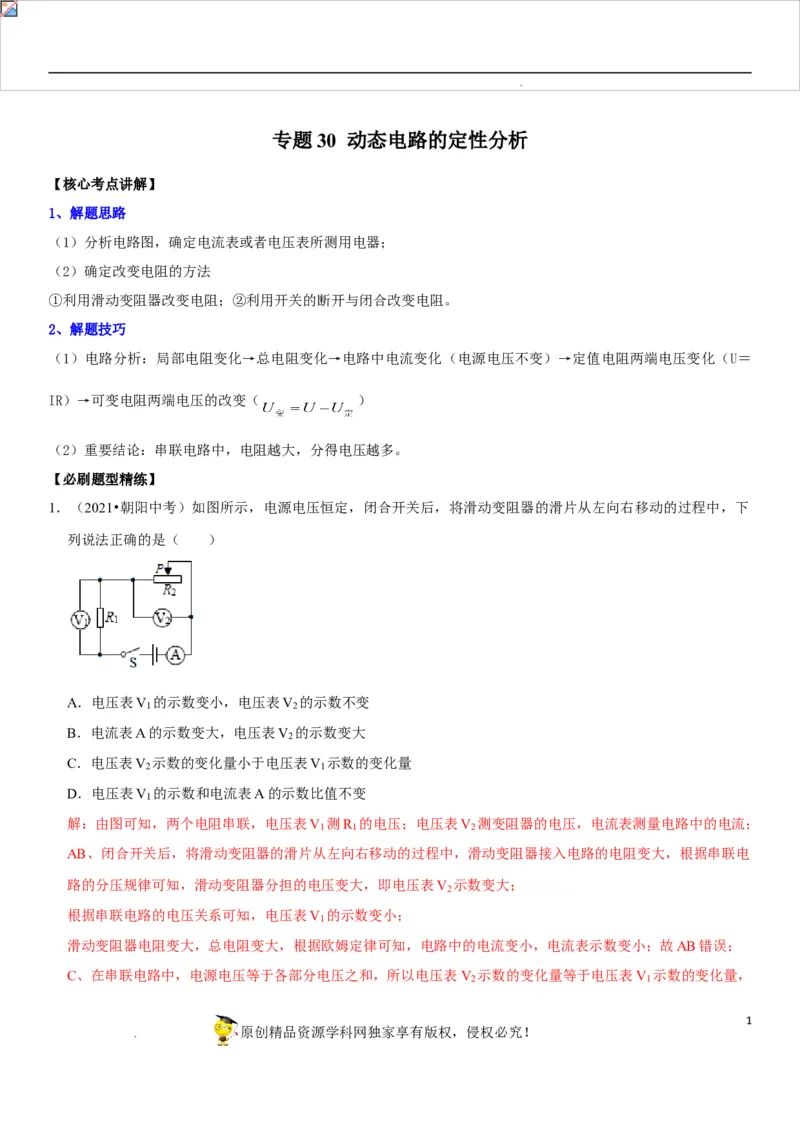

专题30 动态电路的定性分析
【核心考点讲解】
1、解题思路
（1）分析电路图，确定电流表或者电压表所测用电器；
（2）确定改变电阻的方法
①利用滑动变阻器改变电阻；②利用开关的断开与闭合改变电阻。
2、解题技巧
（1）电路分析：局部电阻变化→总电阻变化→电路中电流变化（电源电压不变）→定值电阻两端电压变化（U＝
IR）→可变电阻两端电压的改变（ ）
（2）重要结论：串联电路中，电阻越大，分得电压越多。
【必刷题型精练】

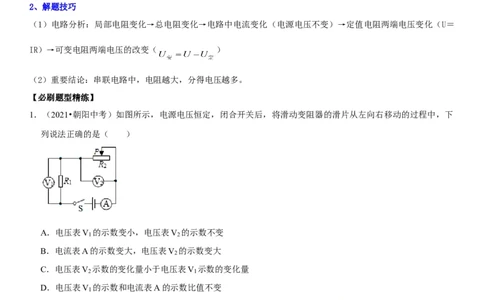

1．（2021•朝阳中考）如图所示，电源电压恒定，闭合开关后，将滑动变阻器的滑片从左向右移动的过程中，下
列说法正确的是（ ）
A．电压表V 的示数变小，电压表V 的示数不变
1 2
B．电流表A的示数变大，电压表V 的示数变大
2
C．电压表V 示数的变化量小于电压表V 示数的变化量
2 1
D．电压表V 的示数和电流表A的示数比值不变
1
解：由图可知，两个电阻串联，电压表V 测R 的电压；电压表V 测变阻器的电压，电流表测量电路中的电流；
1 1 2
AB、闭合开关后，将滑动变阻器的滑片从左向右移动的过程中，滑动变阻器接入电路的电阻变大，根据串联电
路的分压规律可知，滑动变阻器分担的电压变大，即电压表V 示数变大；
2
根据串联电路的电压关系可知，电压表V 的示数变小；
1
滑动变阻器电阻变大，总电阻变大，根据欧姆定律可知，电路中的电流变小，电流表示数变小；故AB错误；
C、在串联电路中，电源电压等于各部分电压之和，所以电压表V 示数的变化量等于电压表V 示数的变化量，
2 1
1
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司故C错误；
D、根据欧姆定律可知，电压表V 的示数和电流表A的示数比值为R 的阻值，保持不变，故D正确。
1 1
答案：D。

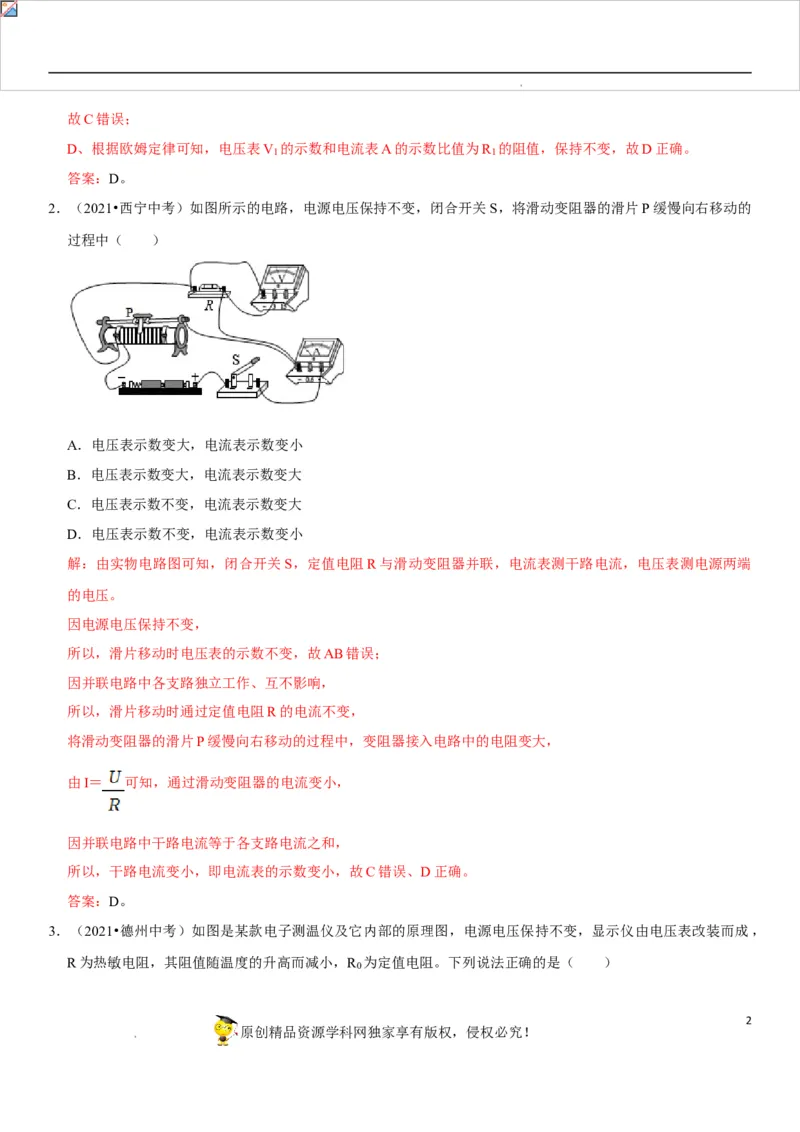

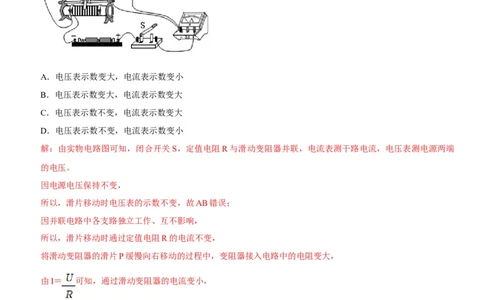

2．（2021•西宁中考）如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P缓慢向右移动的
过程中（ ）
A．电压表示数变大，电流表示数变小
B．电压表示数变大，电流表示数变大
C．电压表示数不变，电流表示数变大
D．电压表示数不变，电流表示数变小
解：由实物电路图可知，闭合开关S，定值电阻R与滑动变阻器并联，电流表测干路电流，电压表测电源两端
的电压。
因电源电压保持不变，
所以，滑片移动时电压表的示数不变，故AB错误；
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时通过定值电阻R的电流不变，
将滑动变阻器的滑片P缓慢向右移动的过程中，变阻器接入电路中的电阻变大，
由I＝ 可知，通过滑动变阻器的电流变小，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流变小，即电流表的示数变小，故C错误、D正确。
答案：D。

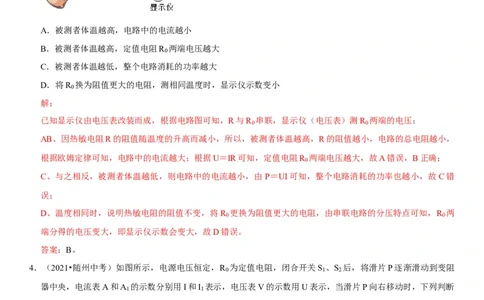

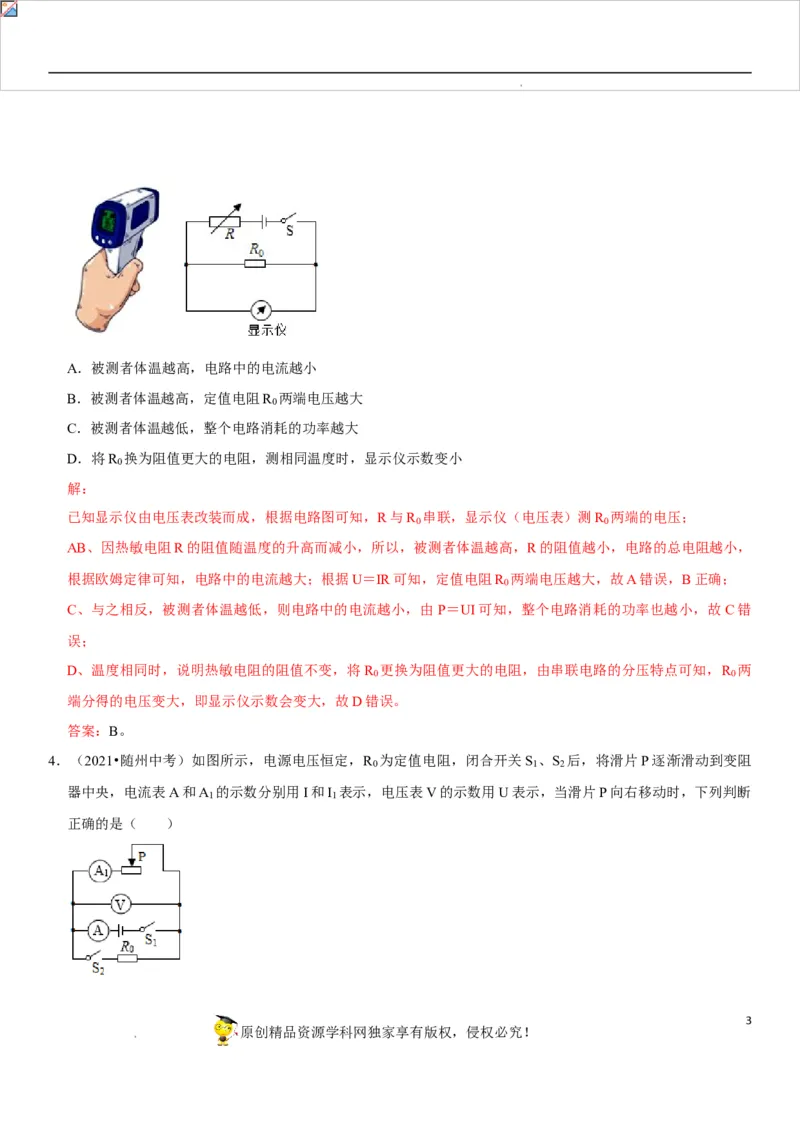

3．（2021•德州中考）如图是某款电子测温仪及它内部的原理图，电源电压保持不变，显示仪由电压表改装而成，
R为热敏电阻，其阻值随温度的升高而减小，R 为定值电阻。下列说法正确的是（ ）
0
2
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．被测者体温越高，电路中的电流越小
B．被测者体温越高，定值电阻R 两端电压越大
0
C．被测者体温越低，整个电路消耗的功率越大
D．将R 换为阻值更大的电阻，测相同温度时，显示仪示数变小
0
解：
已知显示仪由电压表改装而成，根据电路图可知，R与R 串联，显示仪（电压表）测R 两端的电压；
0 0
AB、因热敏电阻R的阻值随温度的升高而减小，所以，被测者体温越高，R的阻值越小，电路的总电阻越小，
根据欧姆定律可知，电路中的电流越大；根据U＝IR可知，定值电阻R 两端电压越大，故A错误，B正确；
0
C、与之相反，被测者体温越低，则电路中的电流越小，由 P＝UI可知，整个电路消耗的功率也越小，故C错
误；
D、温度相同时，说明热敏电阻的阻值不变，将R 更换为阻值更大的电阻，由串联电路的分压特点可知，R 两
0 0
端分得的电压变大，即显示仪示数会变大，故D错误。
答案：B。
4．（2021•随州中考）如图所示，电源电压恒定，R 为定值电阻，闭合开关S 、S 后，将滑片P逐渐滑动到变阻
0 1 2
器中央，电流表A和A 的示数分别用I和I 表示，电压表V的示数用U表示，当滑片P向右移动时，下列判断
1 1
正确的是（ ）
3
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．I 的数值变小，U的数值变大
1
B．I﹣I 的数值不变
1
C． 的数值变大
D．UI的数值变大

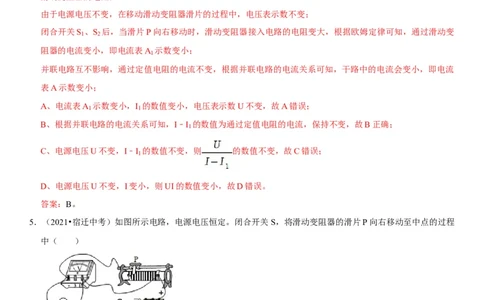

解：由图可知，该电路为并联电路，电压表测量电源的电压，电流表A测量干路中的电流，电流表A 测量通过
1
滑动变阻器的电流；
由于电源电压不变，在移动滑动变阻器滑片的过程中，电压表示数不变；
闭合开关S 、S 后，当滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变
1 2
阻器的电流变小，即电流表A 示数变小；
1
并联电路互不影响，通过定值电阻的电流不变，根据并联电路的电流关系可知，干路中的电流会变小，即电流
表A示数变小；
A、电流表A 示数变小，I 的数值变小，电压表示数U不变，故A错误；
1 1
B、根据并联电路的电流关系可知，I﹣I 的数值为通过定值电阻的电流，保持不变，故B正确；
1
C、电源电压U不变，I﹣I 的数值不变，则 的数值不变，故C错误；
1
D、电源电压U不变，I变小，则UI的数值变小，故D错误。
答案：B。

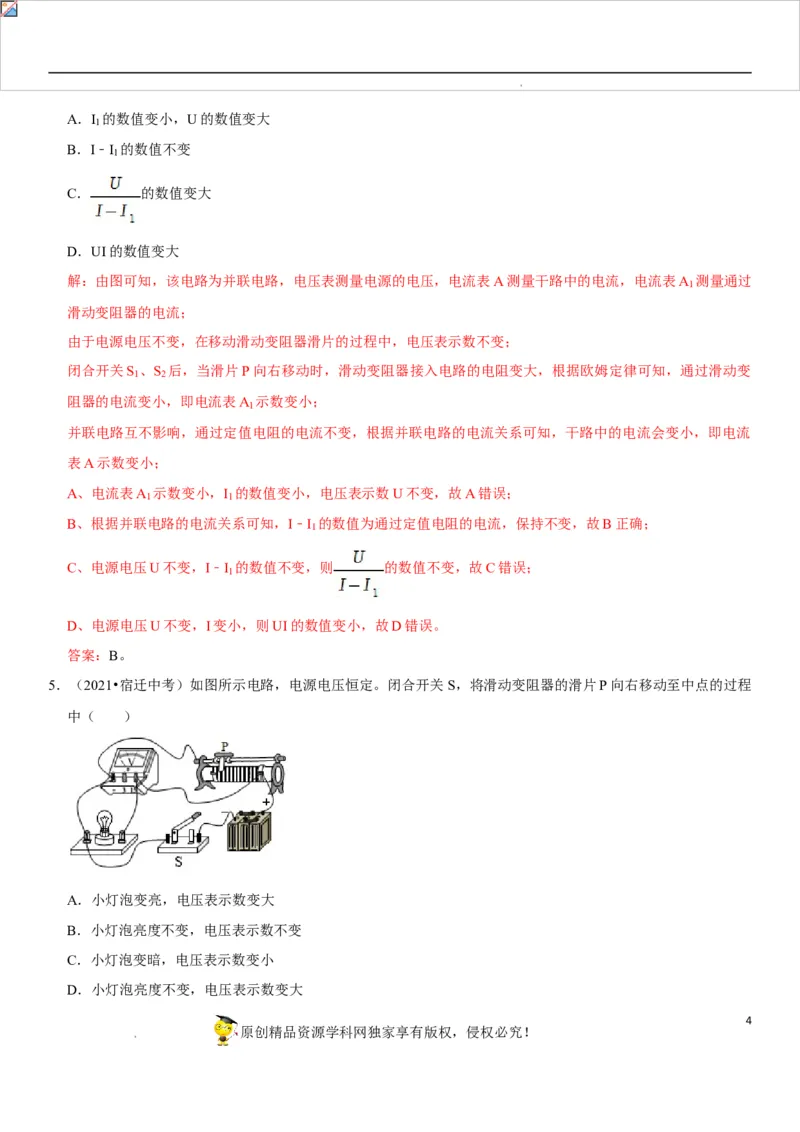

5．（2021•宿迁中考）如图所示电路，电源电压恒定。闭合开关S，将滑动变阻器的滑片P向右移动至中点的过程
中（ ）
A．小灯泡变亮，电压表示数变大
B．小灯泡亮度不变，电压表示数不变
C．小灯泡变暗，电压表示数变小
D．小灯泡亮度不变，电压表示数变大
4
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司解：由图可知，该电路为并联电路，电压表测量电源的电压；闭合开关 S，将滑动变阻器的滑片P向右移动至
中点的过程中，由于电源电压不变，所以电压表示数不变；并联电路中各支路互不影响，所以灯泡的亮度不变，
故B正确。
答案：B。

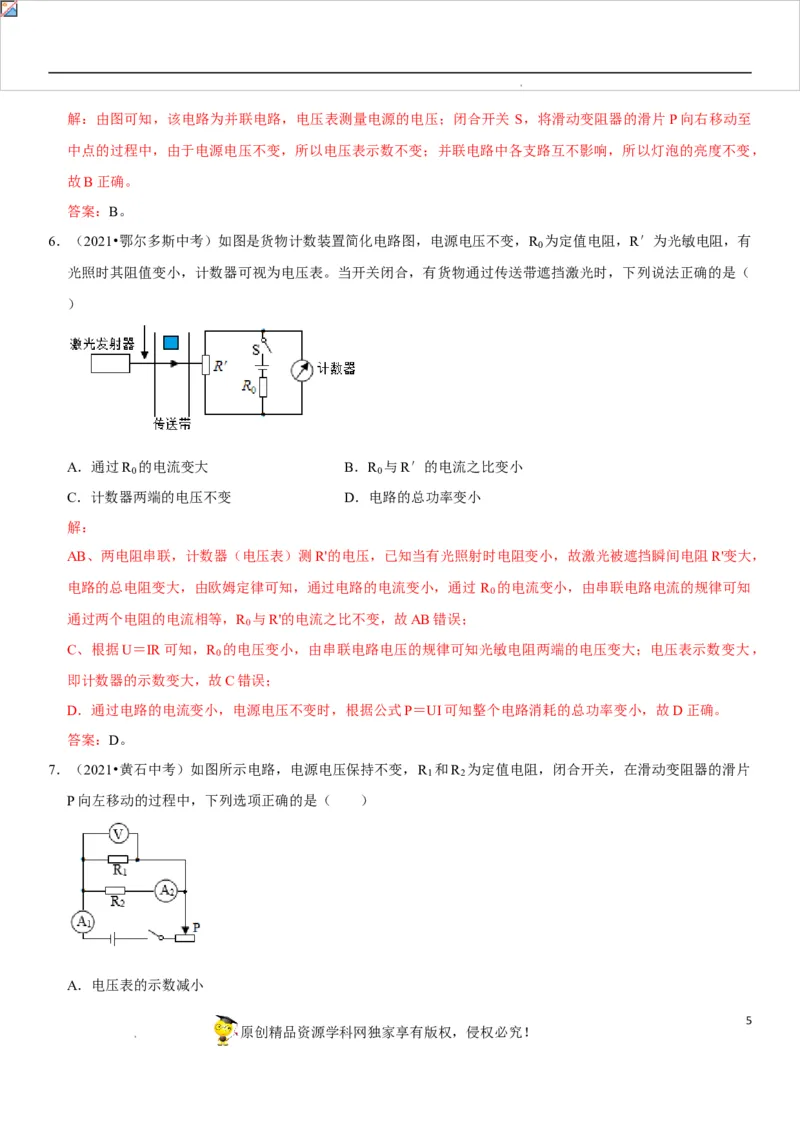

6．（2021•鄂尔多斯中考）如图是货物计数装置简化电路图，电源电压不变，R 为定值电阻，R′为光敏电阻，有
0
光照时其阻值变小，计数器可视为电压表。当开关闭合，有货物通过传送带遮挡激光时，下列说法正确的是（
）
A．通过R 的电流变大 B．R 与R′的电流之比变小
0 0
C．计数器两端的电压不变 D．电路的总功率变小
解：
AB、两电阻串联，计数器（电压表）测R'的电压，已知当有光照射时电阻变小，故激光被遮挡瞬间电阻R'变大，
电路的总电阻变大，由欧姆定律可知，通过电路的电流变小，通过 R 的电流变小，由串联电路电流的规律可知
0
通过两个电阻的电流相等，R 与R'的电流之比不变，故AB错误；
0
C、根据U＝IR可知，R 的电压变小，由串联电路电压的规律可知光敏电阻两端的电压变大；电压表示数变大，
0
即计数器的示数变大，故C错误；
D．通过电路的电流变小，电源电压不变时，根据公式P＝UI可知整个电路消耗的总功率变小，故D正确。
答案：D。
7．（2021•黄石中考）如图所示电路，电源电压保持不变，R 和R 为定值电阻，闭合开关，在滑动变阻器的滑片
1 2
P向左移动的过程中，下列选项正确的是（ ）
A．电压表的示数减小
5
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司B．两电流表的示数均增大
C．电压表V与电流表A 的示数的比值增大
2
D．电压表V跟电流表A 的示数的乘积减小
1
解：由电路图可知，闭合开关，R 与R 并联后再与滑动变阻器串联，电压表测并联部分的电压，电流表A 测
1 2 1
干路电流，电流表A 测R 支路的电流。
2 2
ABD．在滑动变阻器的滑片P向左移动的过程中，变阻器接入电路中的电阻减小，电路的总电阻减小，
由I＝ 可知，电路中的总电流增大，即电流表A 的示数增大，
1
由U＝IR可知，并联部分的电压增大，即电压表V的示数增大，故A错误；
因并联电路中各支路两端的电压相等，
所以，由I＝ 可知，R 支路的电流增大，即电流表A 的示数增大，故B正确；
2 2
由电压表V的示数增大和电流表A 的示数增大可知，电压表V跟电流表A 的示数的乘积增大，故D错误；
1 1
C．由R＝ 可知，电压表V与电流表A 的示数的比值等于R 的阻值，则其比值不变，故C错误。
2 2
答案：B。

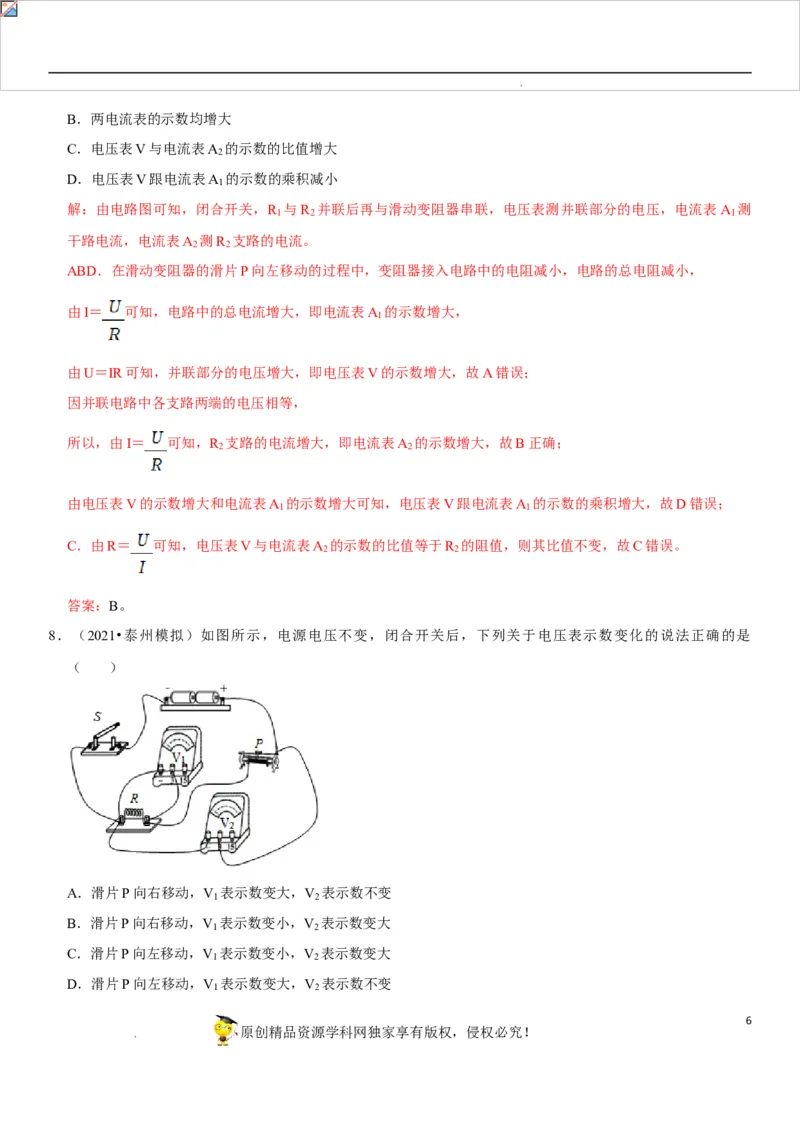

8．（2021•泰州模拟）如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法正确的是
（ ）
A．滑片P向右移动，V 表示数变大，V 表示数不变
1 2
B．滑片P向右移动，V 表示数变小，V 表示数变大
1 2
C．滑片P向左移动，V 表示数变小，V 表示数变大
1 2
D．滑片P向左移动，V 表示数变大，V 表示数不变
1 2
6
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司解：由电路图可知，定值电阻R与滑动变阻器串联，电压表V 测R两端的电压，电压表V 测电源的电压，
1 2
因电源电压不变，
所以，滑片移动时，电压表V 的示数不变，故BC错误；
2
当滑片P向右移动时，接入电路中电阻变大，电路中的总电阻变大，
由I＝ 可知，电路中的电流变小，
由U＝IR可知，R两端的电压变小，即电压表V 的示数变小，故A错误；
1
同理可知，滑片P向左移动，接入电路中电阻变小，电路中的电流变大，R两端的电压变大，电压表V 的示数
1
变大，故D正确。
答案：D。

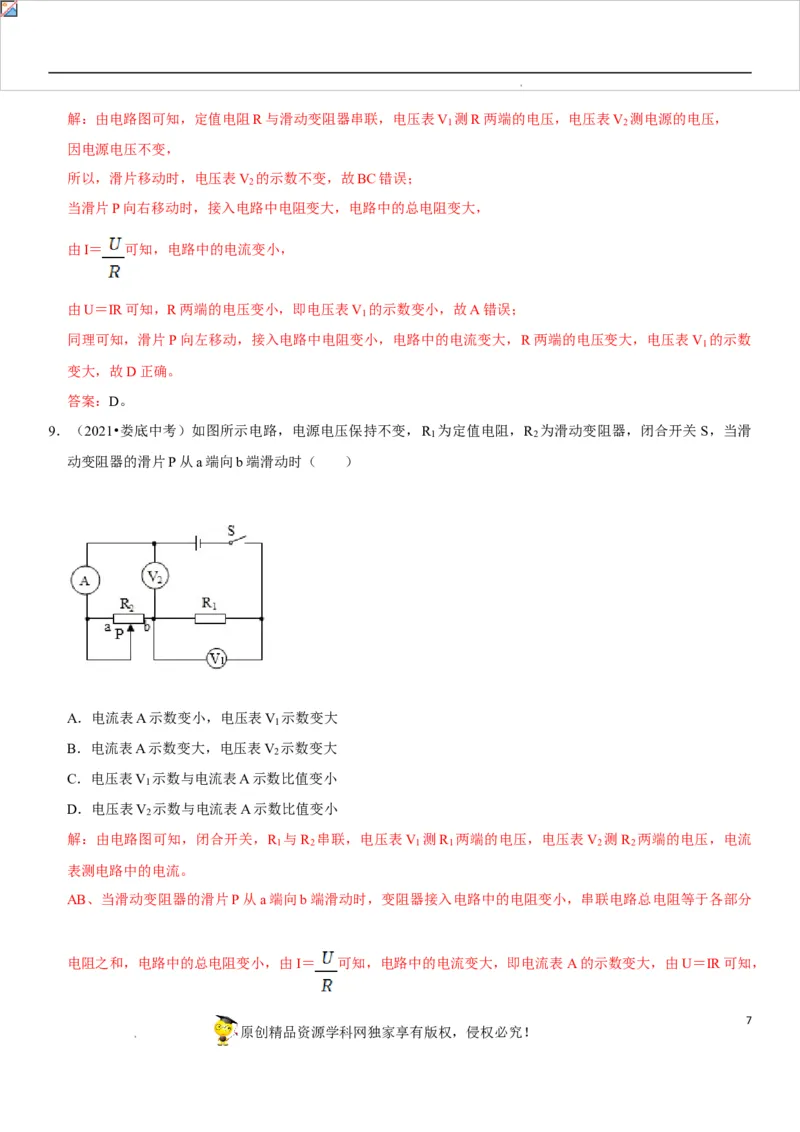

9．（2021•娄底中考）如图所示电路，电源电压保持不变，R 为定值电阻，R 为滑动变阻器，闭合开关S，当滑
1 2
动变阻器的滑片P从a端向b端滑动时（ ）
A．电流表A示数变小，电压表V 示数变大
1
B．电流表A示数变大，电压表V 示数变大
2
C．电压表V 示数与电流表A示数比值变小
1
D．电压表V 示数与电流表A示数比值变小
2
解：由电路图可知，闭合开关，R 与R 串联，电压表V 测R 两端的电压，电压表V 测R 两端的电压，电流
1 2 1 1 2 2
表测电路中的电流。
AB、当滑动变阻器的滑片P从a端向b端滑动时，变阻器接入电路中的电阻变小，串联电路总电阻等于各部分
电阻之和，电路中的总电阻变小，由I＝ 可知，电路中的电流变大，即电流表A的示数变大，由U＝IR可知，
7
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司R 两端的电压变大，因串联电路中总电压等于各分电压之和，所以，R 两端的电压变小，即电压表V 的示数
1 2 2
变小，故AB错误；
CD、根据R＝ 可知，电压表V 示数与电流表A示数比值为R 的阻值，因R 的阻值不变，则该比值不变；
1 1 1
电压表V 示数与电流表A示数比值等于R 的阻值，而R 的阻值变小，则该比值变小，故D正确，C错误。
2 2 2
答案：D。

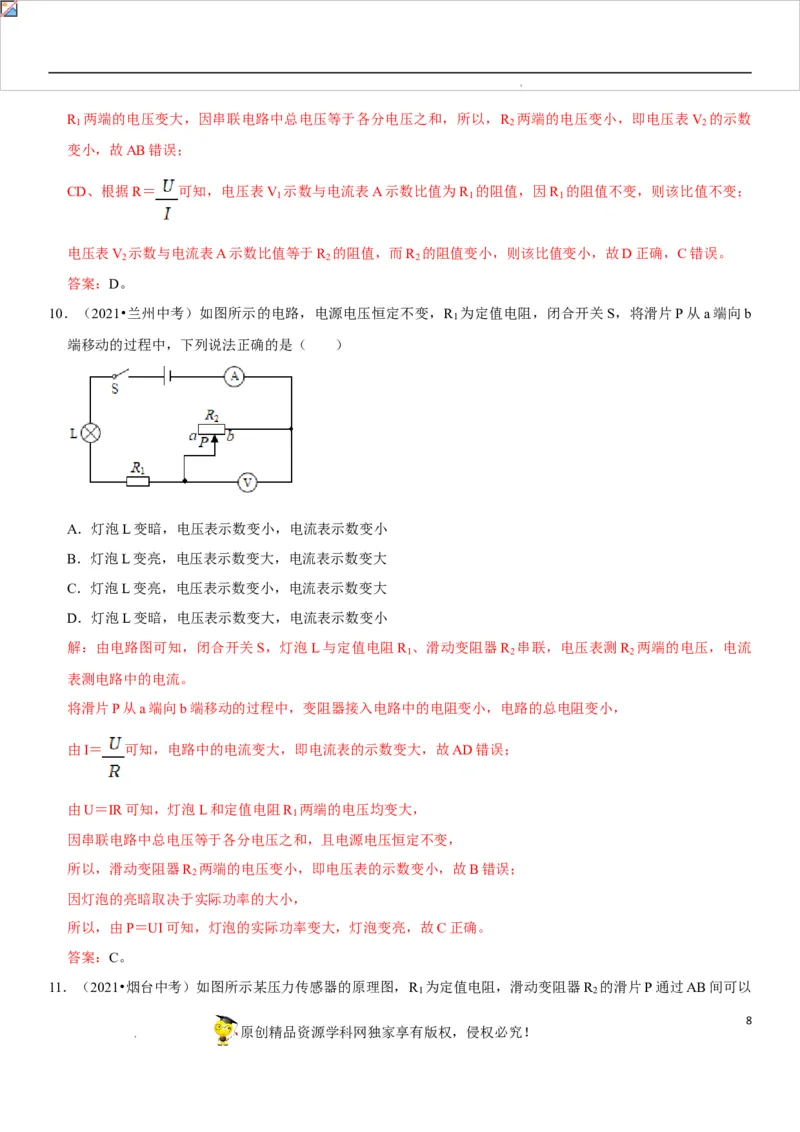

10．（2021•兰州中考）如图所示的电路，电源电压恒定不变，R 为定值电阻，闭合开关S，将滑片P从a端向b
1
端移动的过程中，下列说法正确的是（ ）
A．灯泡L变暗，电压表示数变小，电流表示数变小
B．灯泡L变亮，电压表示数变大，电流表示数变大
C．灯泡L变亮，电压表示数变小，电流表示数变大
D．灯泡L变暗，电压表示数变大，电流表示数变小
解：由电路图可知，闭合开关S，灯泡L与定值电阻R 、滑动变阻器R 串联，电压表测R 两端的电压，电流
1 2 2
表测电路中的电流。
将滑片P从a端向b端移动的过程中，变阻器接入电路中的电阻变小，电路的总电阻变小，
由I＝ 可知，电路中的电流变大，即电流表的示数变大，故AD错误；
由U＝IR可知，灯泡L和定值电阻R 两端的电压均变大，
1
因串联电路中总电压等于各分电压之和，且电源电压恒定不变，
所以，滑动变阻器R 两端的电压变小，即电压表的示数变小，故B错误；
2
因灯泡的亮暗取决于实际功率的大小，
所以，由P＝UI可知，灯泡的实际功率变大，灯泡变亮，故C正确。
答案：C。

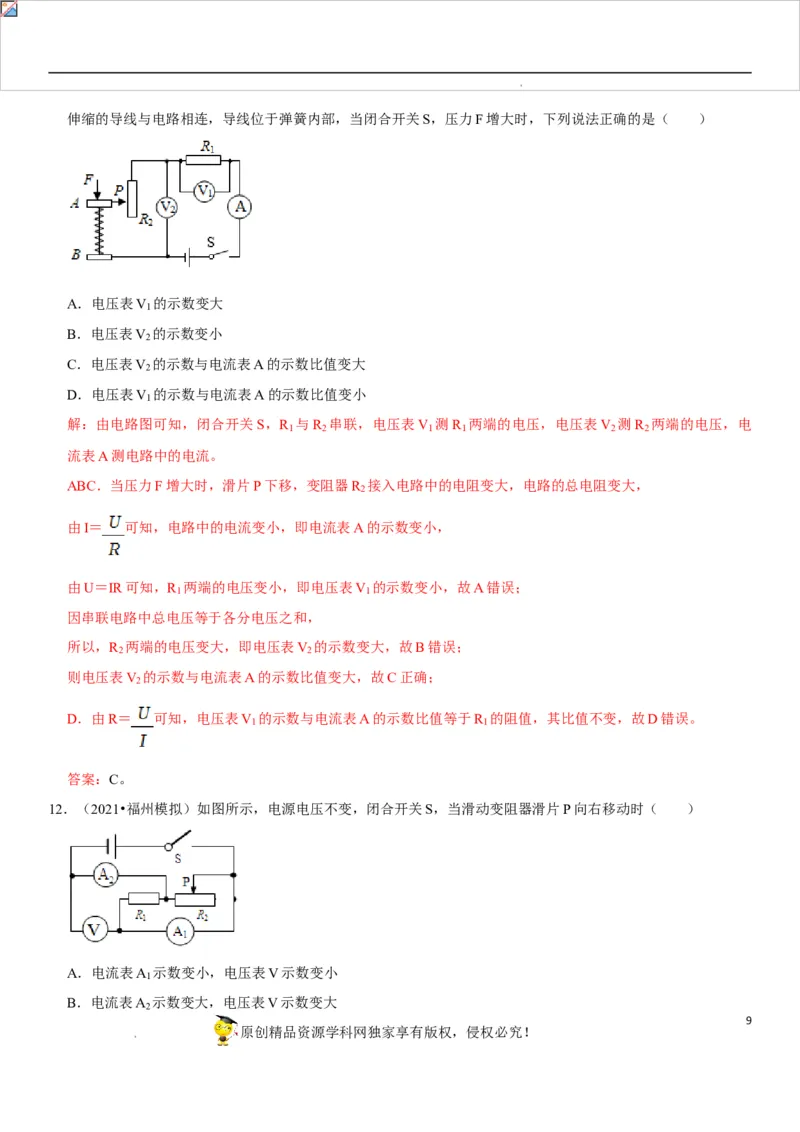

11．（2021•烟台中考）如图所示某压力传感器的原理图，R 为定值电阻，滑动变阻器R 的滑片P通过AB间可以
1 2
8
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司伸缩的导线与电路相连，导线位于弹簧内部，当闭合开关S，压力F增大时，下列说法正确的是（ ）
A．电压表V 的示数变大
1
B．电压表V 的示数变小
2
C．电压表V 的示数与电流表A的示数比值变大
2
D．电压表V 的示数与电流表A的示数比值变小
1
解：由电路图可知，闭合开关S，R 与R 串联，电压表V 测R 两端的电压，电压表V 测R 两端的电压，电
1 2 1 1 2 2
流表A测电路中的电流。
ABC．当压力F增大时，滑片P下移，变阻器R 接入电路中的电阻变大，电路的总电阻变大，
2
由I＝ 可知，电路中的电流变小，即电流表A的示数变小，
由U＝IR可知，R 两端的电压变小，即电压表V 的示数变小，故A错误；
1 1
因串联电路中总电压等于各分电压之和，
所以，R 两端的电压变大，即电压表V 的示数变大，故B错误；
2 2
则电压表V 的示数与电流表A的示数比值变大，故C正确；
2
D．由R＝ 可知，电压表V 的示数与电流表A的示数比值等于R 的阻值，其比值不变，故D错误。
1 1
答案：C。
12．（2021•福州模拟）如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（ ）
A．电流表A 示数变小，电压表V示数变小
1
B．电流表A 示数变大，电压表V示数变大
2
9
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司C．电压表V示数与电流表A 示数比值不变
1
D．电压表V示数与电流表A 示数比值不变
2
解：由图知，滑动变阻器R 与电阻R 并联，电流表A 测量电阻R 的电流，电流表A 测量电路总电流，电压
2 1 1 1 2
表测电源的电压；
A、并联电路各支路两端的电压等于电源电压，当滑动变阻器滑片 P向右移动时，其电阻变大，但电压表的示
数不变；由于定值电阻的阻值和两端电压不变，所以A 的示数不变，A错误；
1
B、滑片向右滑动，变阻器的阻值变大，这条支路的电流变小，通过定值电阻的电流不变，则通过干路中的电
流变小，B错误；
C、电压表与电流表A 的比值是定值电阻的阻值，其阻值不变，所以电压表与A 的示数比值不变，C正确；
1 1
D、电压表的示数不变，由B分析知，A 的示数变小，所以电压表与A 的比值变大，D错误。
2 2
答案：C。

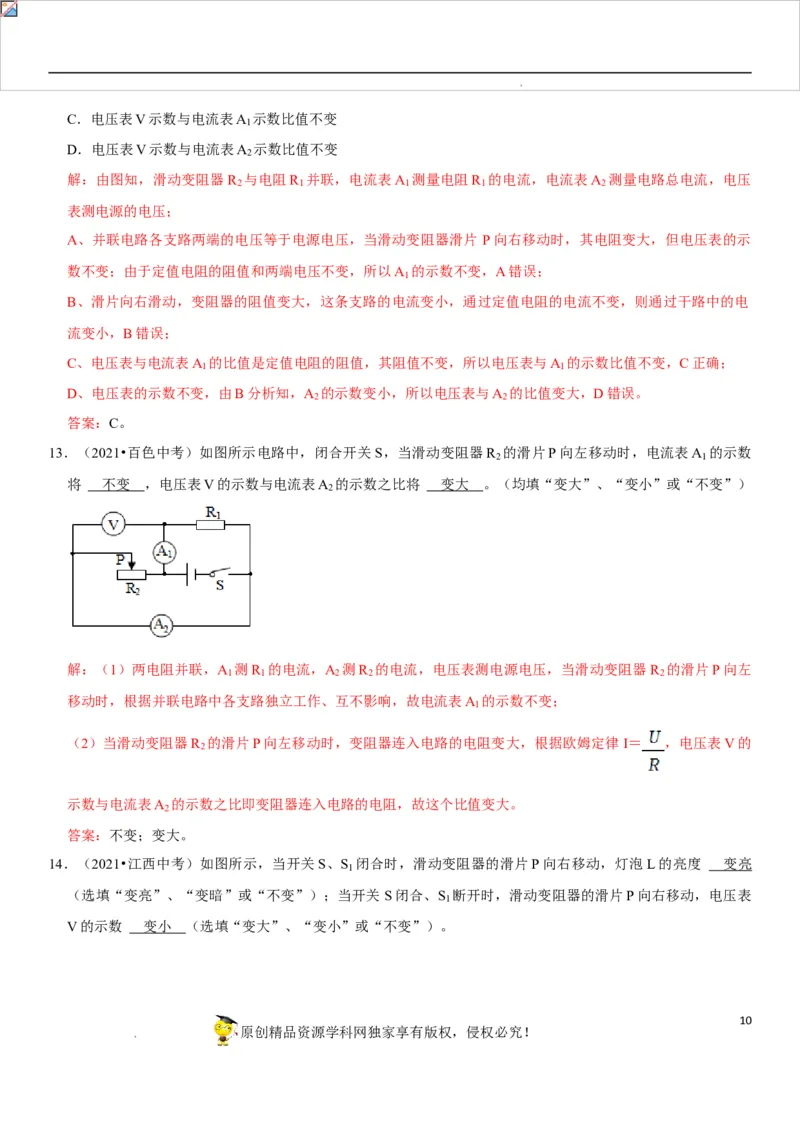

13．（2021•百色中考）如图所示电路中，闭合开关S，当滑动变阻器R 的滑片P向左移动时，电流表A 的示数
2 1
将 不变 ，电压表V的示数与电流表A 的示数之比将 变大 。（均填“变大”、“变小”或“不变”）
2
解：（1）两电阻并联，A 测R 的电流，A 测R 的电流，电压表测电源电压，当滑动变阻器R 的滑片P向左
1 1 2 2 2
移动时，根据并联电路中各支路独立工作、互不影响，故电流表A 的示数不变；
1
（2）当滑动变阻器R 的滑片P向左移动时，变阻器连入电路的电阻变大，根据欧姆定律I＝ ，电压表V的
2
示数与电流表A 的示数之比即变阻器连入电路的电阻，故这个比值变大。
2
答案：不变；变大。

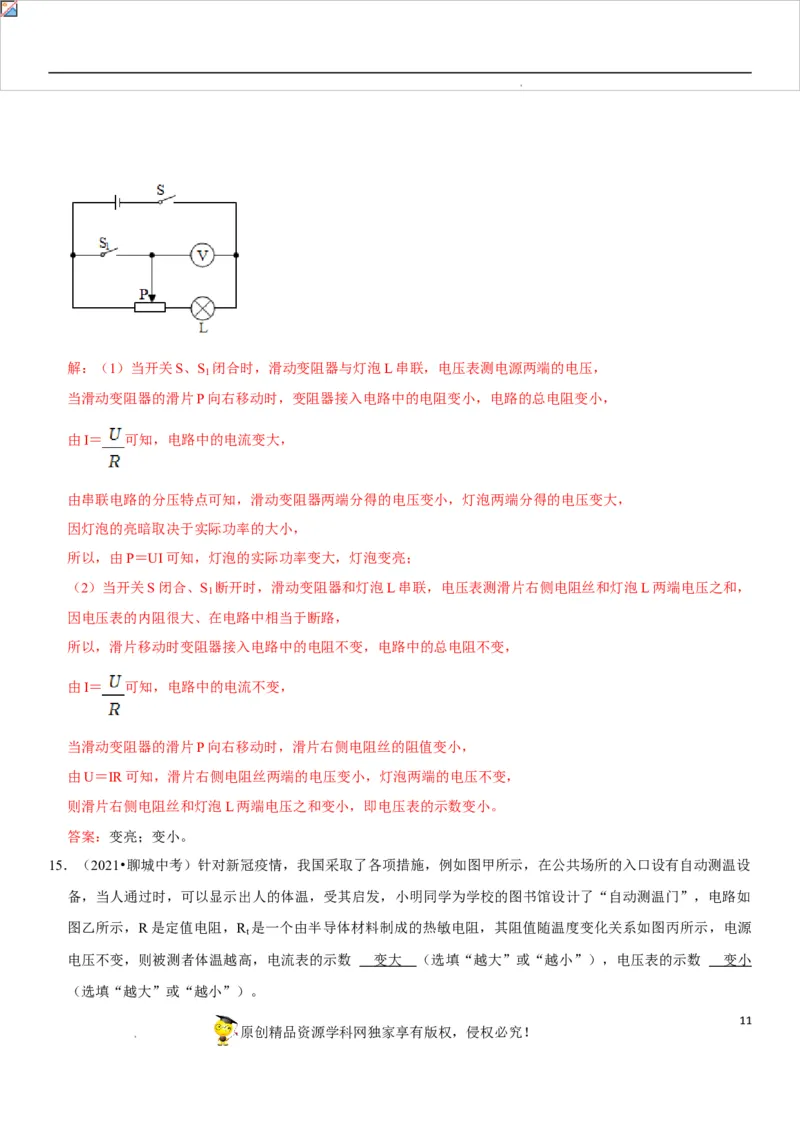

14．（2021•江西中考）如图所示，当开关S、S 闭合时，滑动变阻器的滑片P向右移动，灯泡L的亮度 变亮
1
（选填“变亮”、“变暗”或“不变”）；当开关 S闭合、S 断开时，滑动变阻器的滑片P向右移动，电压表
1
V的示数 变小 （选填“变大”、“变小”或“不变”）。
10
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司解：（1）当开关S、S 闭合时，滑动变阻器与灯泡L串联，电压表测电源两端的电压，
1
当滑动变阻器的滑片P向右移动时，变阻器接入电路中的电阻变小，电路的总电阻变小，
由I＝ 可知，电路中的电流变大，
由串联电路的分压特点可知，滑动变阻器两端分得的电压变小，灯泡两端分得的电压变大，
因灯泡的亮暗取决于实际功率的大小，
所以，由P＝UI可知，灯泡的实际功率变大，灯泡变亮；
（2）当开关S闭合、S 断开时，滑动变阻器和灯泡L串联，电压表测滑片右侧电阻丝和灯泡L两端电压之和，
1
因电压表的内阻很大、在电路中相当于断路，
所以，滑片移动时变阻器接入电路中的电阻不变，电路中的总电阻不变，
由I＝ 可知，电路中的电流不变，
当滑动变阻器的滑片P向右移动时，滑片右侧电阻丝的阻值变小，
由U＝IR可知，滑片右侧电阻丝两端的电压变小，灯泡两端的电压不变，
则滑片右侧电阻丝和灯泡L两端电压之和变小，即电压表的示数变小。
答案：变亮；变小。

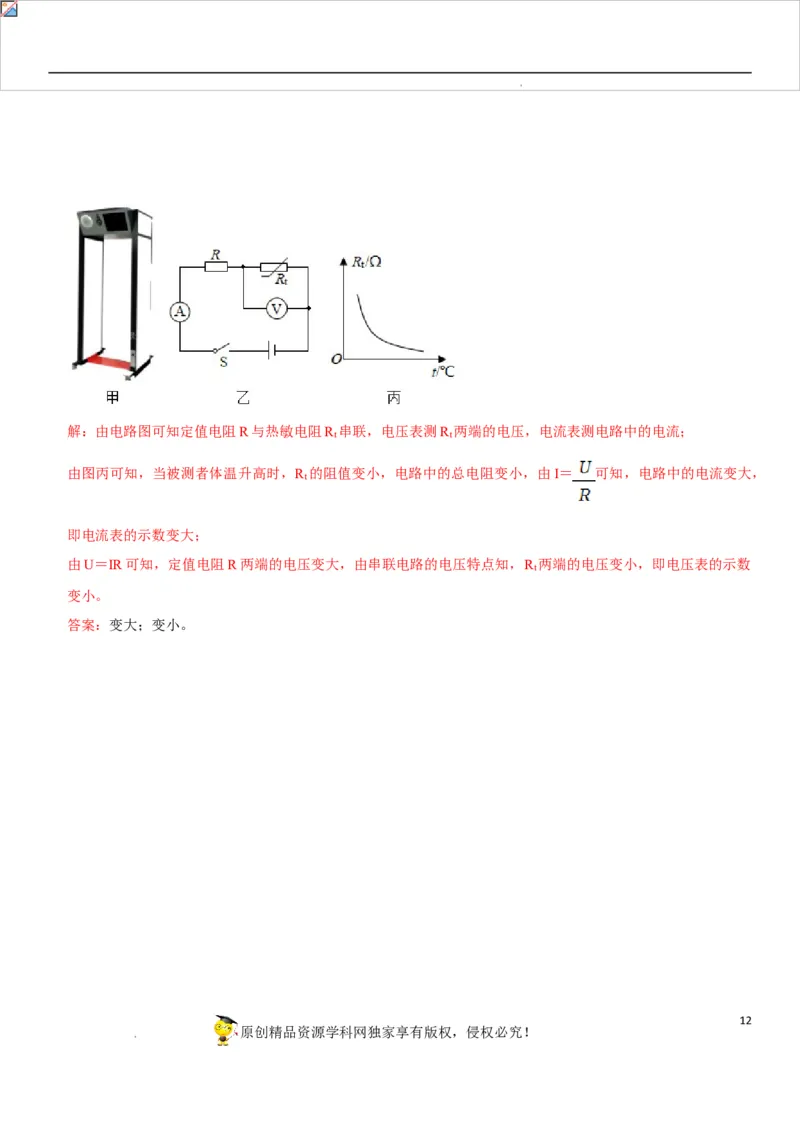

15．（2021•聊城中考）针对新冠疫情，我国采取了各项措施，例如图甲所示，在公共场所的入口设有自动测温设
备，当人通过时，可以显示出人的体温，受其启发，小明同学为学校的图书馆设计了“自动测温门”，电路如
图乙所示，R是定值电阻，R 是一个由半导体材料制成的热敏电阻，其阻值随温度变化关系如图丙所示，电源
t
电压不变，则被测者体温越高，电流表的示数 变大 （选填“越大”或“越小”），电压表的示数 变小
（选填“越大”或“越小”）。
11
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司解：由电路图可知定值电阻R与热敏电阻R 串联，电压表测R 两端的电压，电流表测电路中的电流；
t t
由图丙可知，当被测者体温升高时，R 的阻值变小，电路中的总电阻变小，由I＝ 可知，电路中的电流变大，
t
即电流表的示数变大；
由U＝IR可知，定值电阻R两端的电压变大，由串联电路的电压特点知，R 两端的电压变小，即电压表的示数
t
变小。
答案：变大；变小。
