【好题汇编】2024 年中考物理真题分类汇编（全国通用）
模块四 综合亮点难点真题
专题 57. 动态电路分析问题

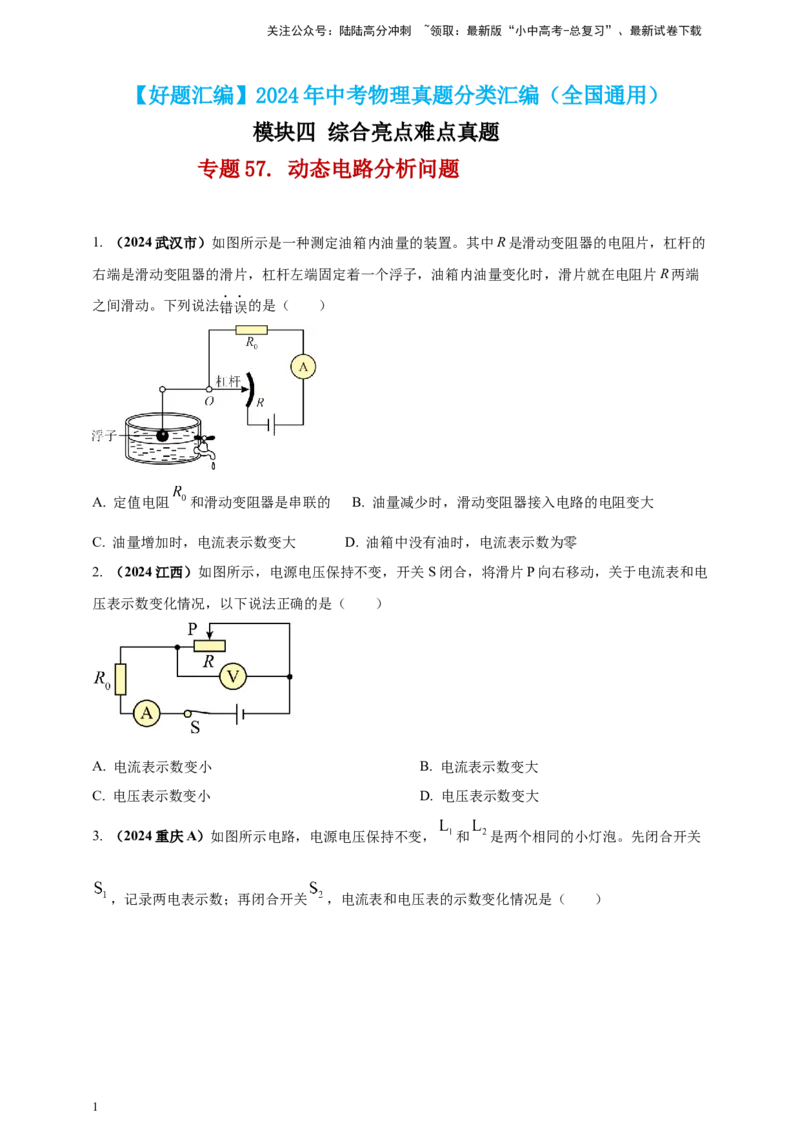

1. （2024武汉市）如图所示是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，杠杆的
右端是滑动变阻器的滑片，杠杆左端固定着一个浮子，油箱内油量变化时，滑片就在电阻片R两端
之间滑动。下列说法错误的是（ ）
A. 定值电阻 和滑动变阻器是串联的 B. 油量减少时，滑动变阻器接入电路的电阻变大
C. 油量增加时，电流表示数变大 D. 油箱中没有油时，电流表示数为零
2. （2024江西）如图所示，电源电压保持不变，开关S闭合，将滑片P向右移动，关于电流表和电
压表示数变化情况，以下说法正确的是（ ）
A. 电流表示数变小 B. 电流表示数变大
C. 电压表示数变小 D. 电压表示数变大

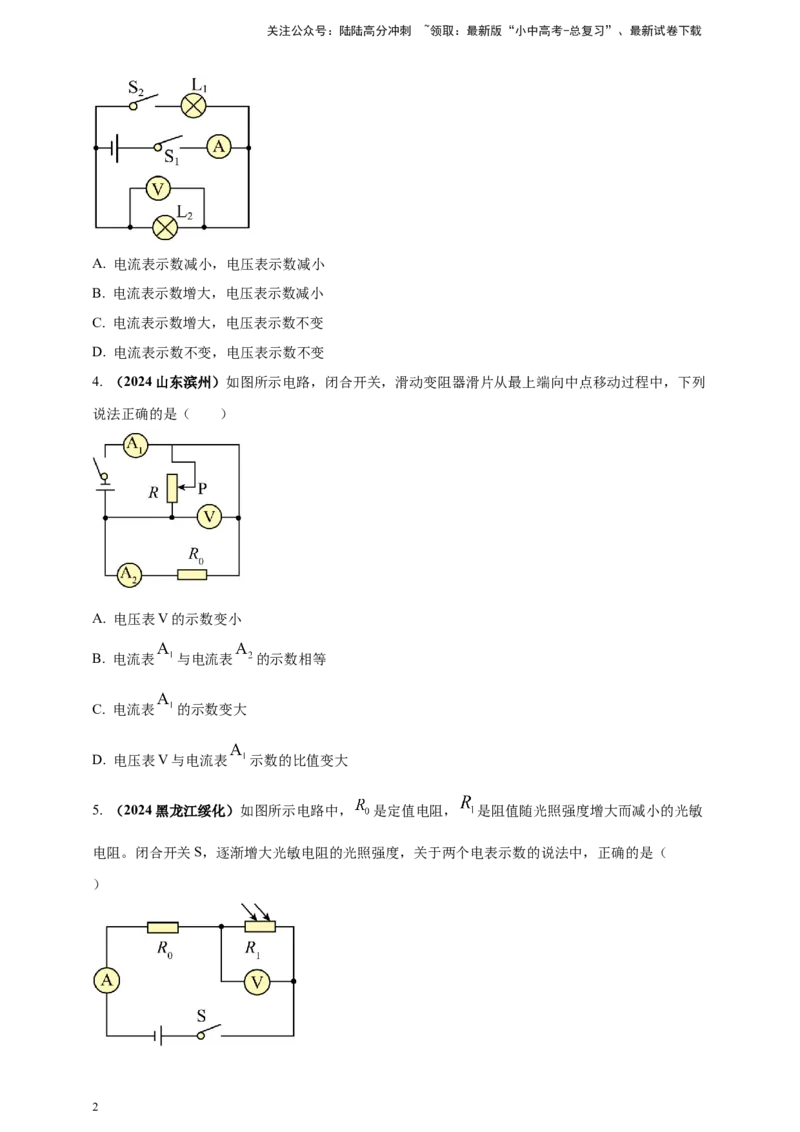

3. （2024重庆A）如图所示电路，电源电压保持不变， 和 是两个相同的小灯泡。先闭合开关
，记录两电表示数；再闭合开关 ，电流表和电压表的示数变化情况是（ ）
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A. 电流表示数减小，电压表示数减小
B. 电流表示数增大，电压表示数减小
C. 电流表示数增大，电压表示数不变
D. 电流表示数不变，电压表示数不变
4. （2024山东滨州）如图所示电路，闭合开关，滑动变阻器滑片从最上端向中点移动过程中，下列
说法正确的是（ ）
A. 电压表V的示数变小
B. 电流表 与电流表 的示数相等
C. 电流表 的示数变大
D. 电压表V与电流表 示数的比值变大
5. （2024黑龙江绥化）如图所示电路中， 是定值电阻， 是阻值随光照强度增大而减小的光敏
电阻。闭合开关S，逐渐增大光敏电阻的光照强度，关于两个电表示数的说法中，正确的是（
）
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A. 电压表和电流表的示数都增大
B. 电压表和电流表示数的比值增大
C. 电流表示数减小，电压表示数增大
D. 电流表示数增大，电压表示数减小
6. （2024四川达州）如图所示， 为定值电阻， 为滑动变阻器，电源电压保持不变，闭合开关
S，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）
A. 电流表示数变大，电压表 示数变小 B. 电流表示数变小，电压表 示数变大
C. 电压表 与电流表示数的比值变大 D. 电压表 与电流表示数的比值变小
7. （2024黑龙江龙东）天然气是一种清洁能源，方便居民使用的同时，存在着泄漏的安全隐患。物
理兴趣小组在老师的指导下设计了天然气泄漏检测电路，如图电源电压恒定不变， 为定值电阻，
R为气敏电阻。R阻值随天然气浓度的增大而减小，则天然气（ ）
A. 浓度增大，电流表示数变小
B. 浓度增大，电压表示数变小
C. 浓度减小，电流表示数变大
D. 浓度减小，电压表示数变小

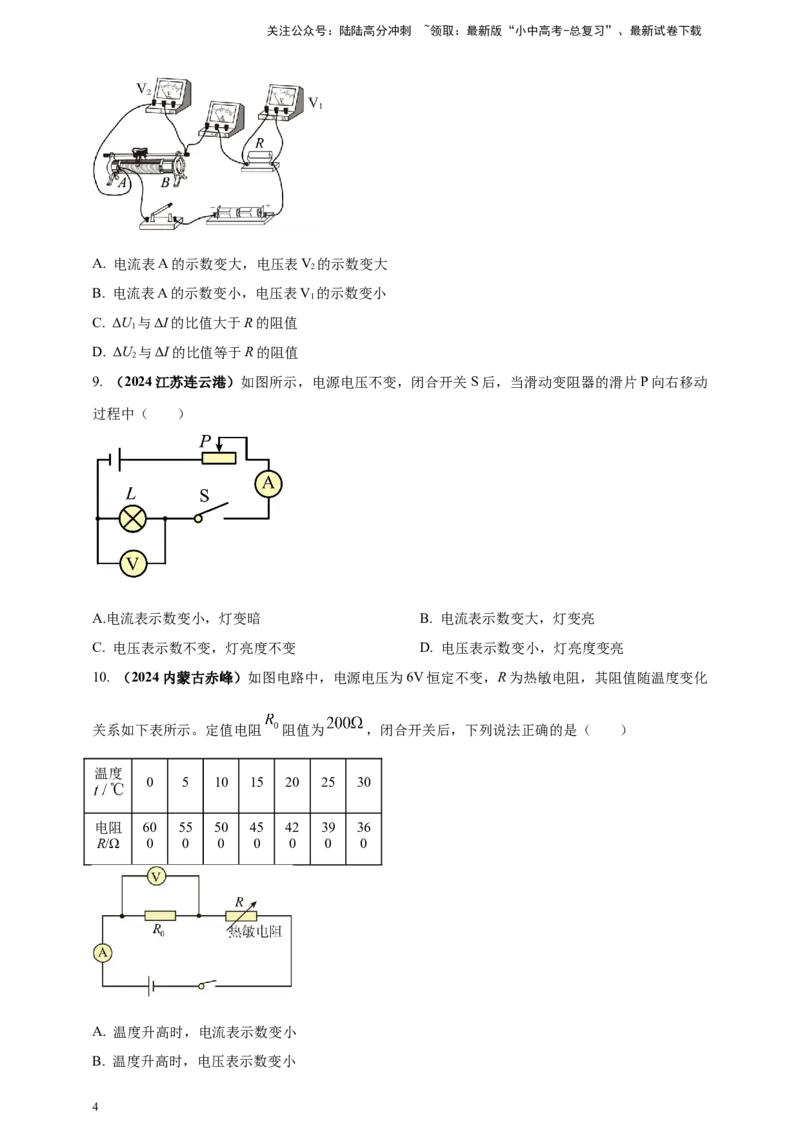

8. （2024安徽省）如图所示的电路中，电源两端电压保持不变，R为定值电阻。闭合开关，在保证
电路元件安全的前提下，将滑动变阻器的滑片由B端滑到A端，电压表V、电压表V、电流表A的
1 2
示数变化量的绝对值分别为ΔU、ΔU、ΔI，则（ ）
1 2
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A. 电流表A的示数变大，电压表V 的示数变大
2
B. 电流表A的示数变小，电压表V 的示数变小
1
C. ΔU 与ΔI的比值大于R的阻值
1
D. ΔU 与ΔI的比值等于R的阻值
2
9. （2024江苏连云港）如图所示，电源电压不变，闭合开关S后，当滑动变阻器的滑片P向右移动
过程中（ ）
A.电流表示数变小，灯变暗 B. 电流表示数变大，灯变亮
C. 电压表示数不变，灯亮度不变 D. 电压表示数变小，灯亮度变亮
10. （2024内蒙古赤峰）如图电路中，电源电压为6V恒定不变，R为热敏电阻，其阻值随温度变化
关系如下表所示。定值电阻 阻值为 ，闭合开关后，下列说法正确的是（ ）
温度
0 5 10 15 20 25 30
电阻 60 55 50 45 42 39 36
R/Ω 0 0 0 0 0 0 0
A. 温度升高时，电流表示数变小
B. 温度升高时，电压表示数变小
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C. 温度降低时，电压表示数与电流表示数的比值不变
D. 当温度为30℃时，电路总功率为0.18W
11. （2024重庆B）小刘同学利用如图所示的电路测量电阻R的阻值。闭合开关S，将滑片P移至某
一位置时，电压表示数为2V，电流表示数为0.4A。下列说法正确的是（ ）
A. 图中的甲是电压表、乙是电流表
B. 将滑片P向左移时R的功率增大
C. 一次实验就能精确测出R的阻值
D. 电流0.4A时，R一分钟发热0.8J
12. （2024山东临沂）闭合如图所示电路的开关，将滑动变阻器的滑片向左滑移动一小段距离的过
程中（ ）
A. 灯泡的亮度变小 B. 电流表的示数不变
C. 电压表的示数变大 D. 电路的总功率变小
13. （2024福建）如图所示电路，电源电压保持不变，R为定值电阻， 为热敏电阻，其阻值随温
度的降低而增大。闭合开关S，当热敏电阻 的温度降低时，电压表 的示数______，电压表
的示数与电流表A的示数之比______。（均填变化情况）
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
